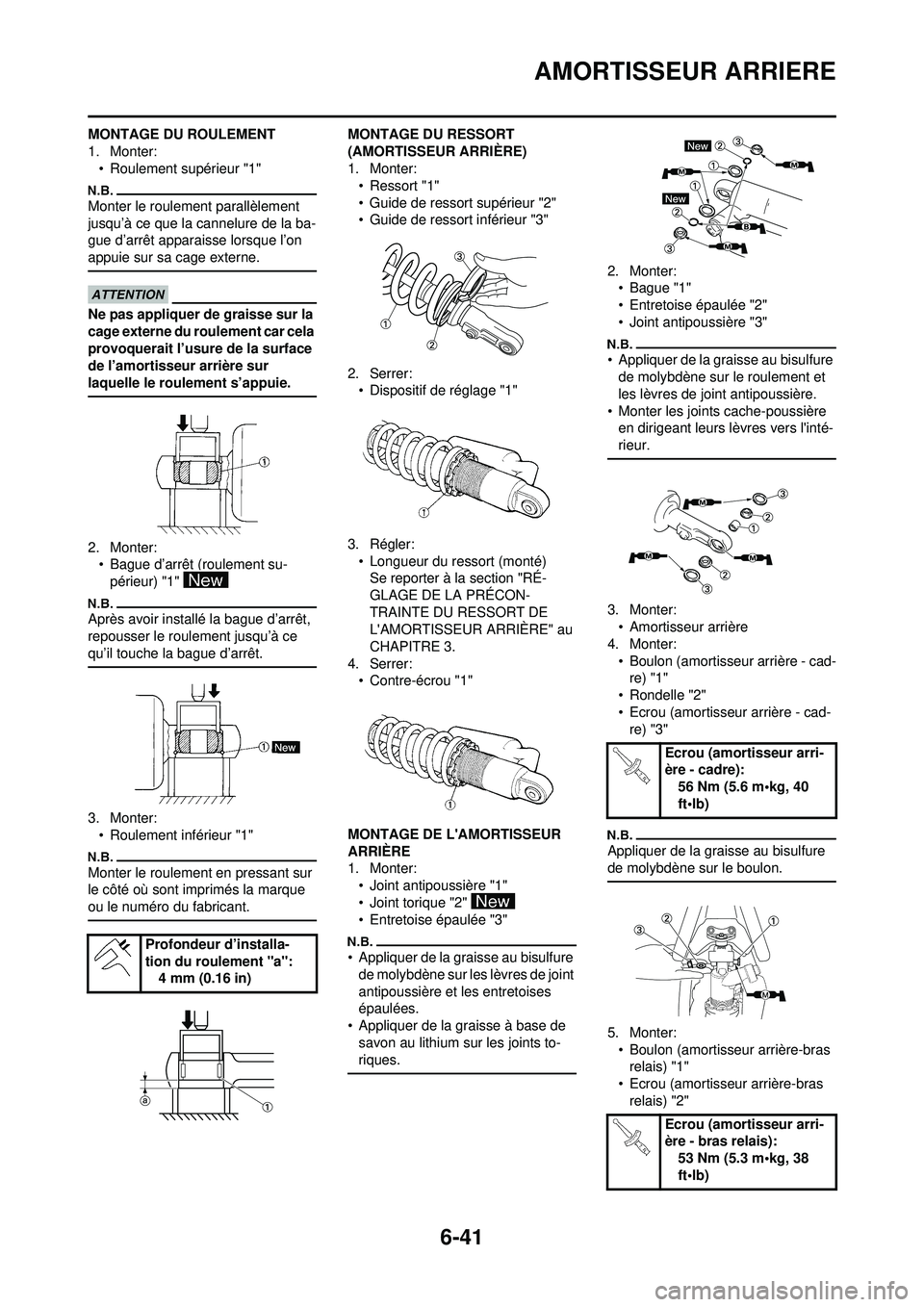

Page 221 of 246

YAMAHA WR 250F 2010  Notices Demploi (in French) 6-41
AMORTISSEUR ARRIERE
MONTAGE DU ROULEMENT
1. Monter:• Roulement supérieur "1"
Monter le roulement parallèlement
jusqu’à ce que la cannelure de la ba-
gue d’arrêt apparaisse lorsque l’

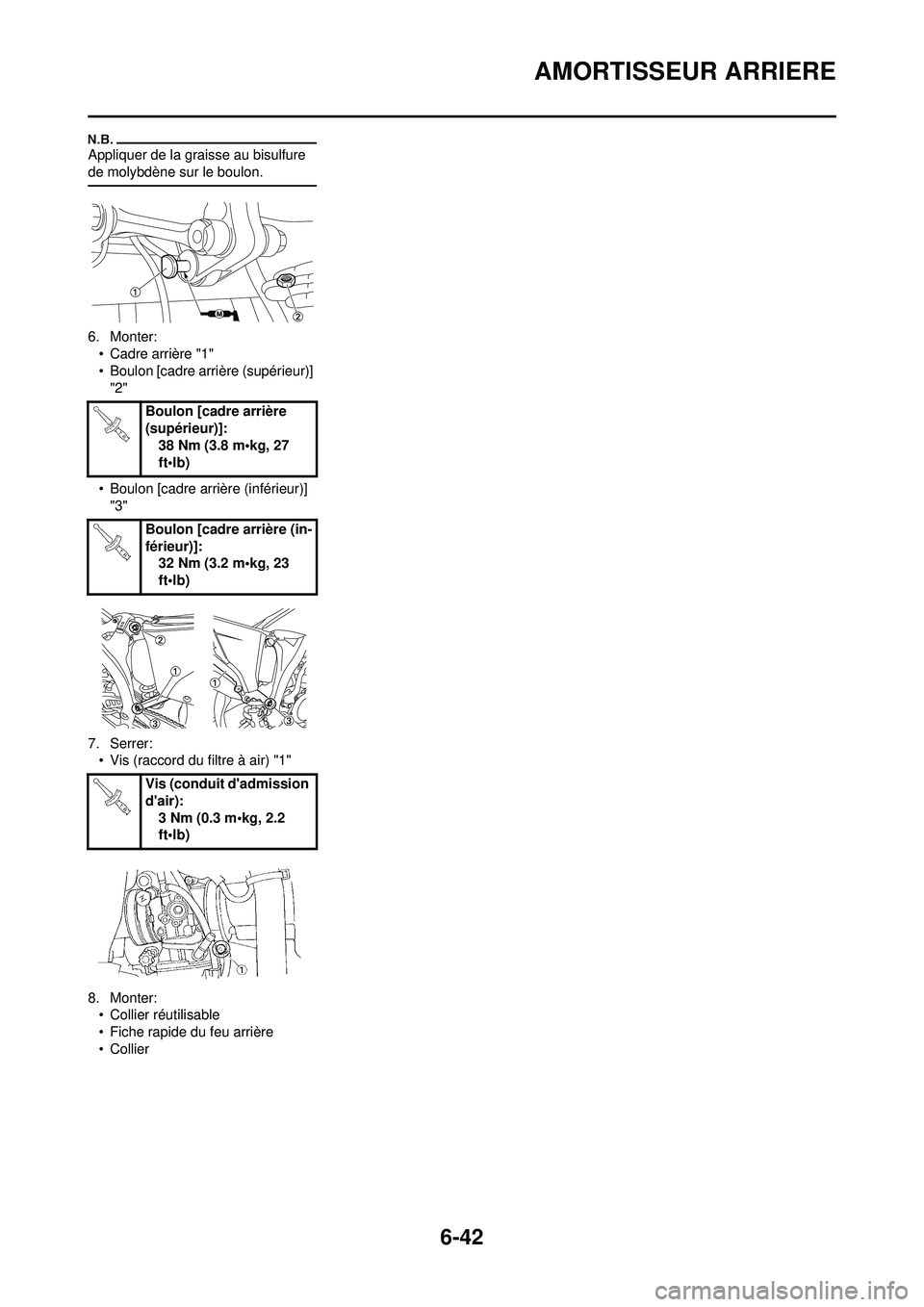

Page 222 of 246

YAMAHA WR 250F 2010  Notices Demploi (in French) 6-42
AMORTISSEUR ARRIERE
Appliquer de la graisse au bisulfure
de molybdène sur le boulon.
6. Monter:• Cadre arrière "1"
• Boulon [cadre arrière (supérieur)]
"2"
• Boulon [cadre arrière (i

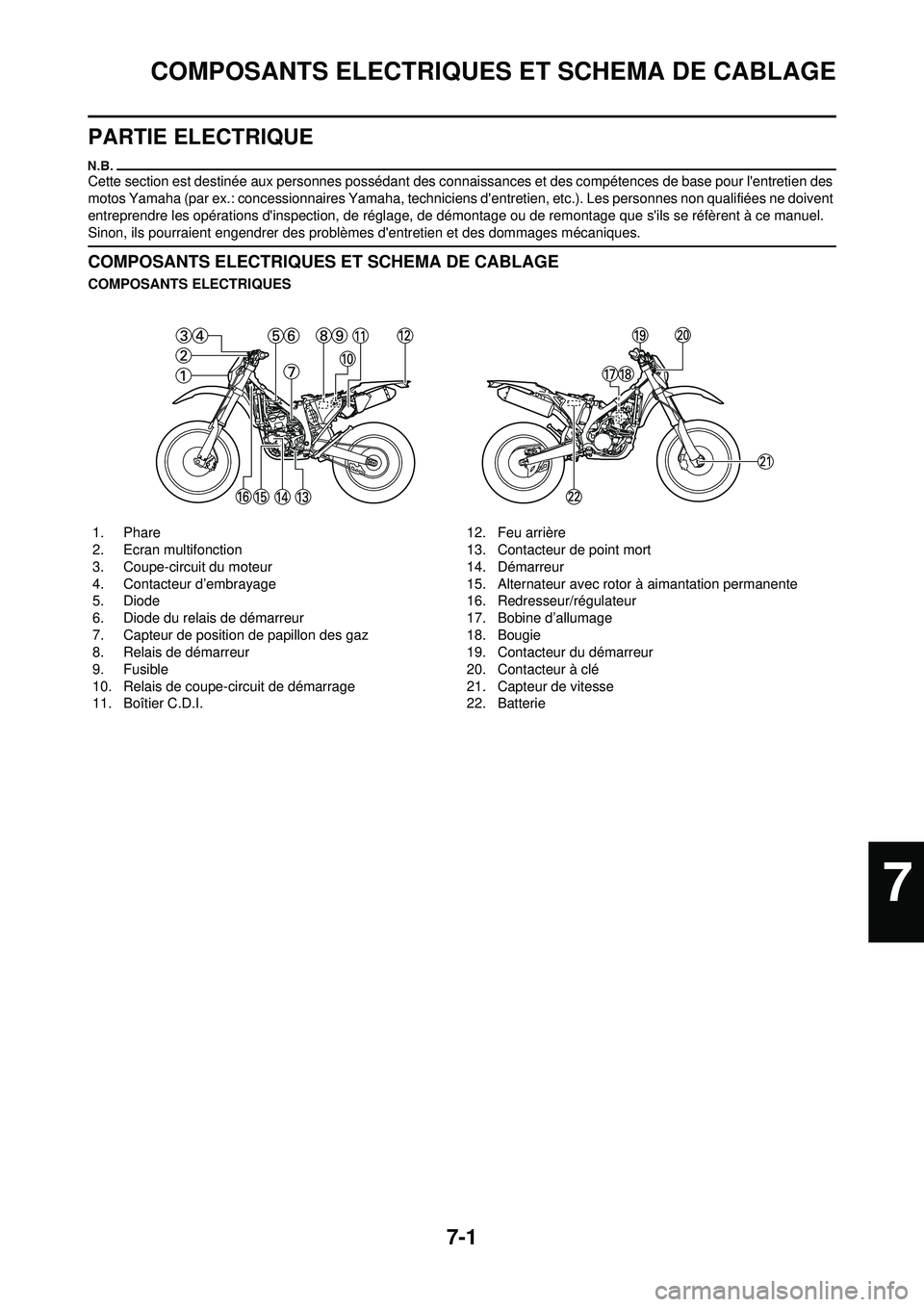

Page 223 of 246

YAMAHA WR 250F 2010  Notices Demploi (in French) 7-1
COMPOSANTS ELECTRIQUES ET SCHEMA DE CABLAGE
PARTIE ELECTRIQUE
Cette section est destinée aux personnes possédant des connaissances et des compétences de base pour lentretien des
motos Yamaha

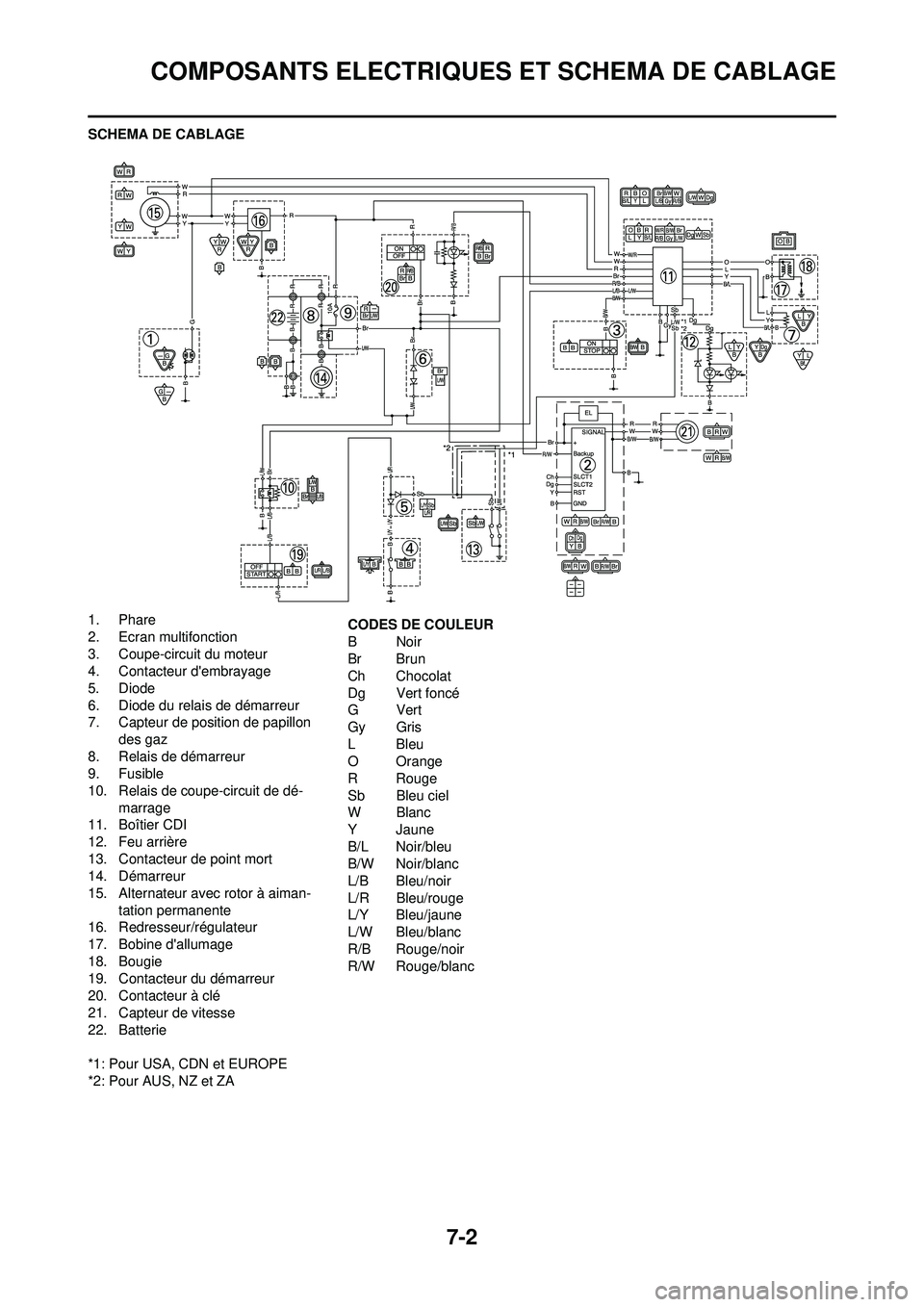

Page 224 of 246

YAMAHA WR 250F 2010  Notices Demploi (in French) 7-2
COMPOSANTS ELECTRIQUES ET SCHEMA DE CABLAGE
SCHEMA DE CABLAGE
1. Phare
2. Ecran multifonction
3. Coupe-circuit du moteur
4. Contacteur dembrayage
5. Diode
6. Diode du relais de démarreur
7. Capt

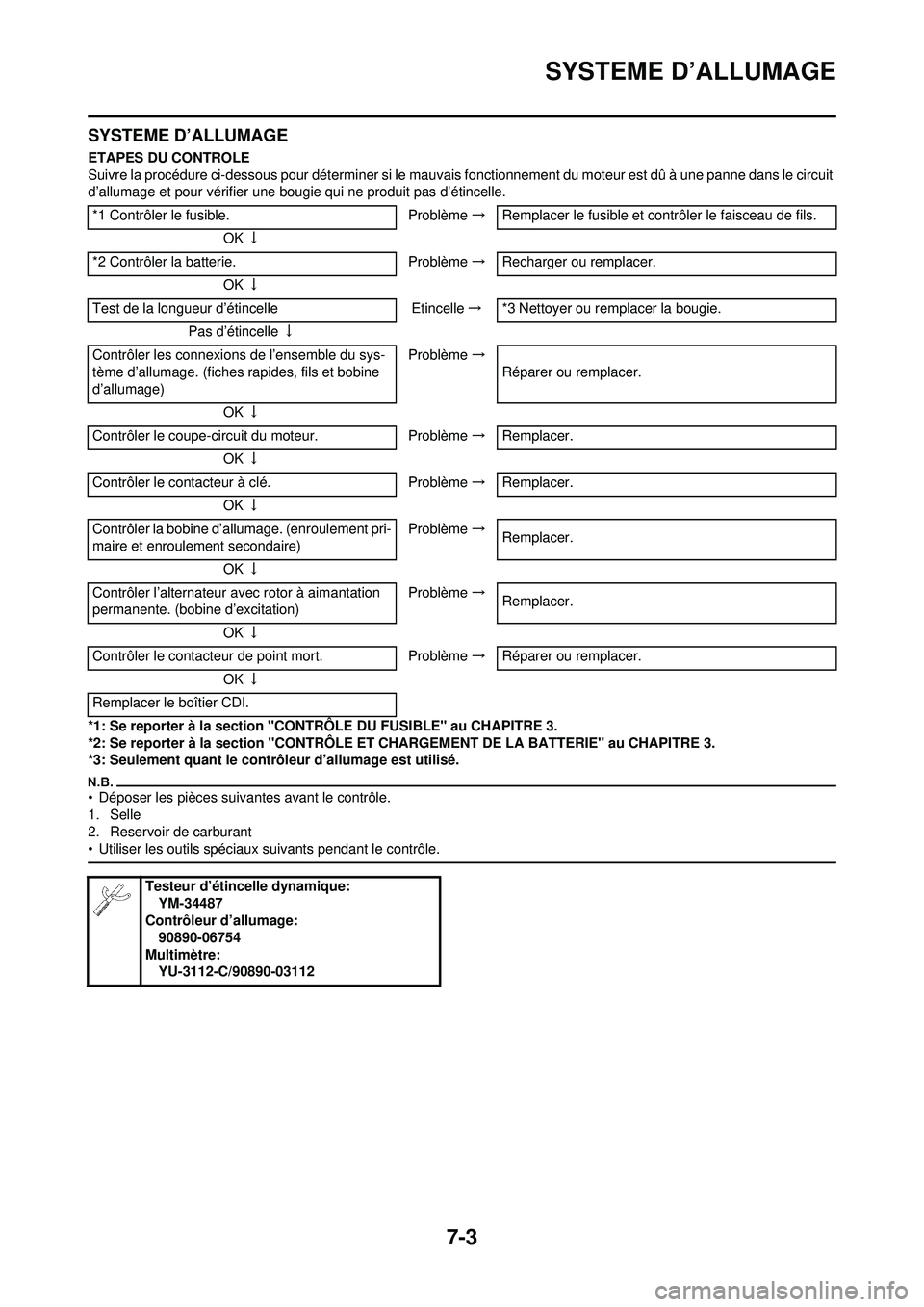

Page 225 of 246

YAMAHA WR 250F 2010  Notices Demploi (in French) 7-3
SYSTEME D’ALLUMAGE
SYSTEME D’ALLUMAGE
ETAPES DU CONTROLE
Suivre la procédure ci-dessous pour déterminer si le mauvais fonctionnement du moteur est dû à une panne dans le circuit
d’allum

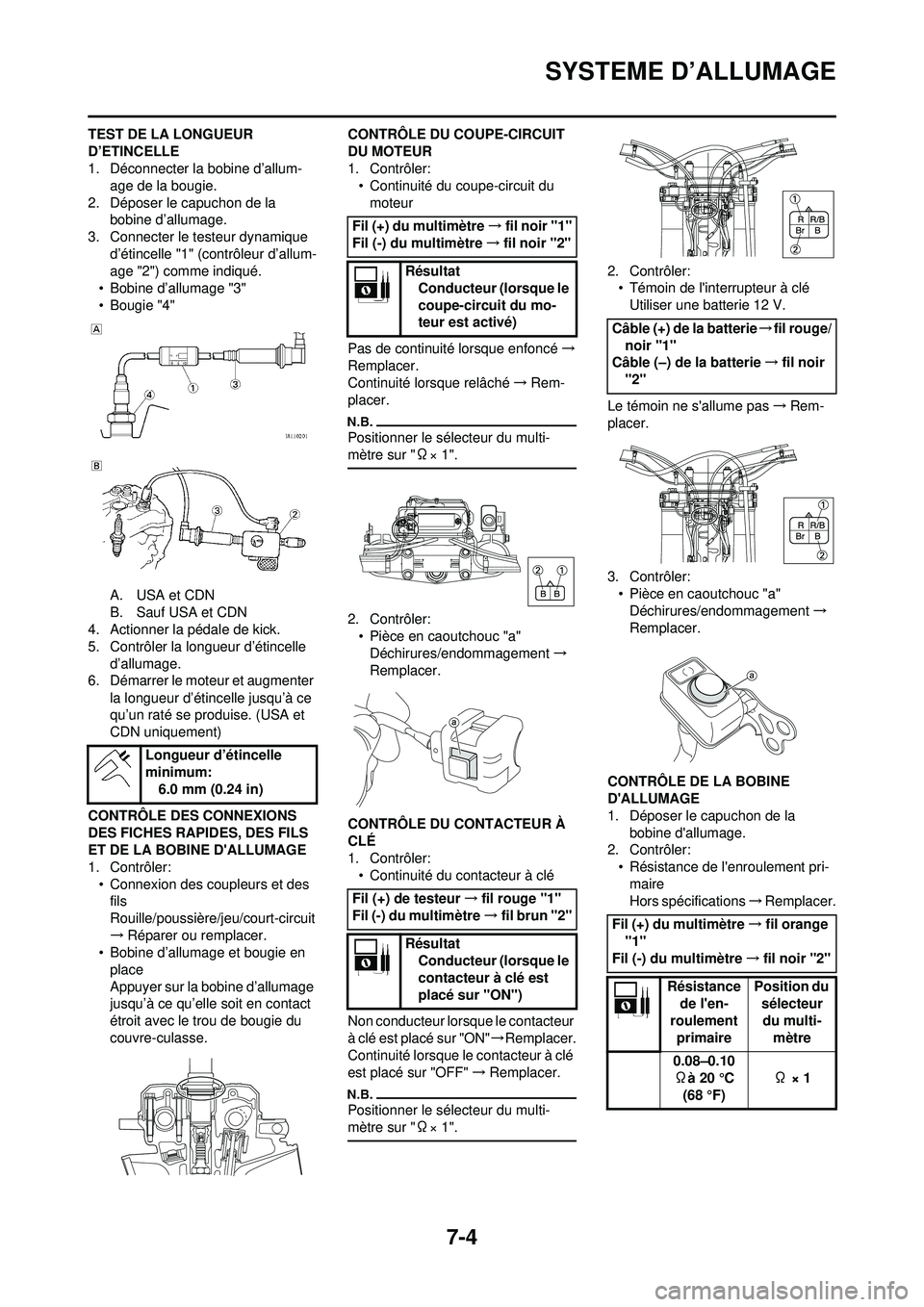

Page 226 of 246

YAMAHA WR 250F 2010  Notices Demploi (in French) 7-4
SYSTEME D’ALLUMAGE
TEST DE LA LONGUEUR
D’ETINCELLE
1. Déconnecter la bobine d’allum-age de la bougie.
2. Déposer le capuchon de la  bobine d’allumage.
3. Connecter le testeur dynamique

Page 227 of 246

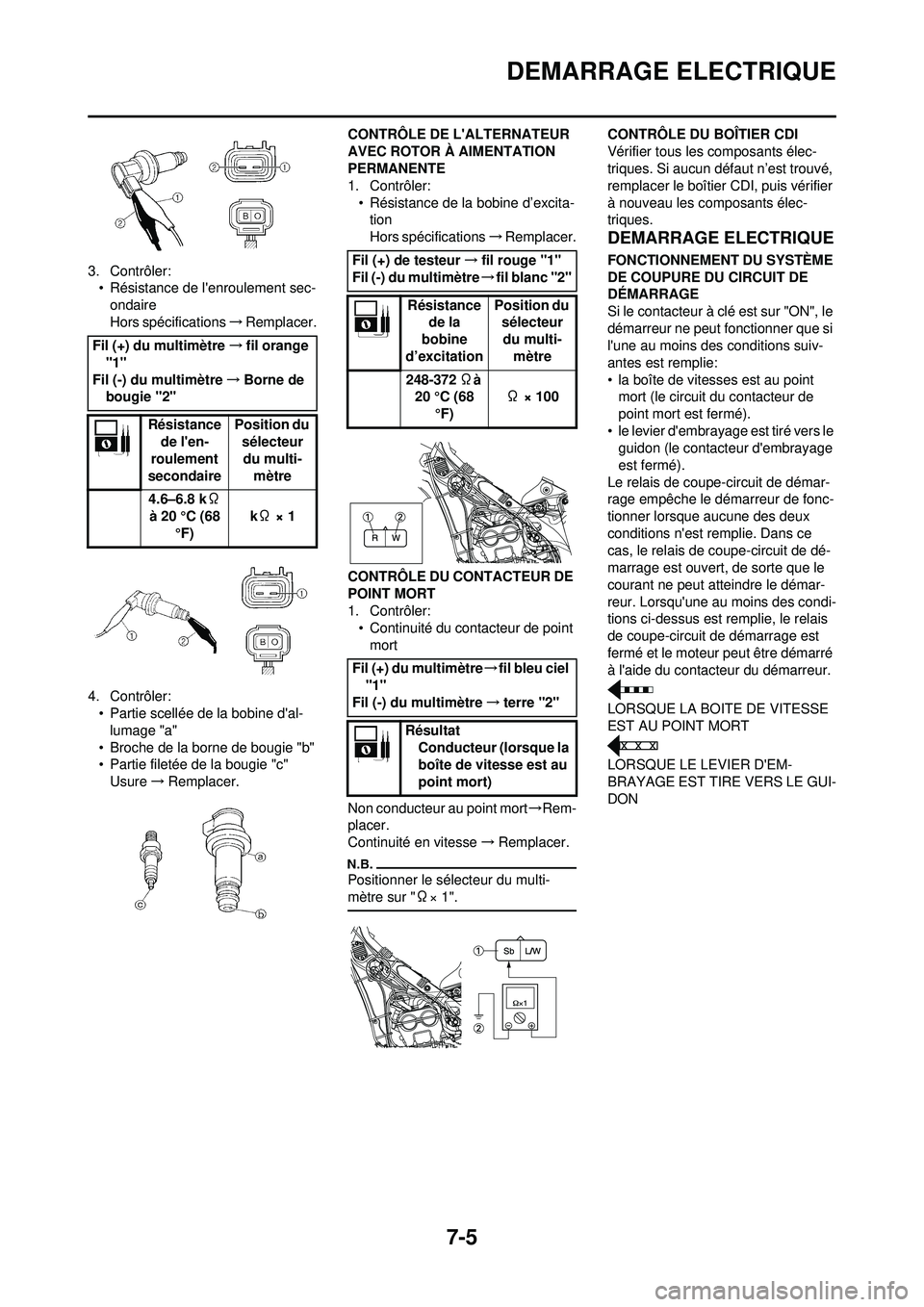

YAMAHA WR 250F 2010  Notices Demploi (in French) 7-5
DEMARRAGE ELECTRIQUE
3. Contrôler:• Résistance de lenroulement sec-
ondaire
Hors spécifications →Remplacer.
4. Contrôler: • Partie scellée de la bobine dal-
lumage "a"
• Broche de l

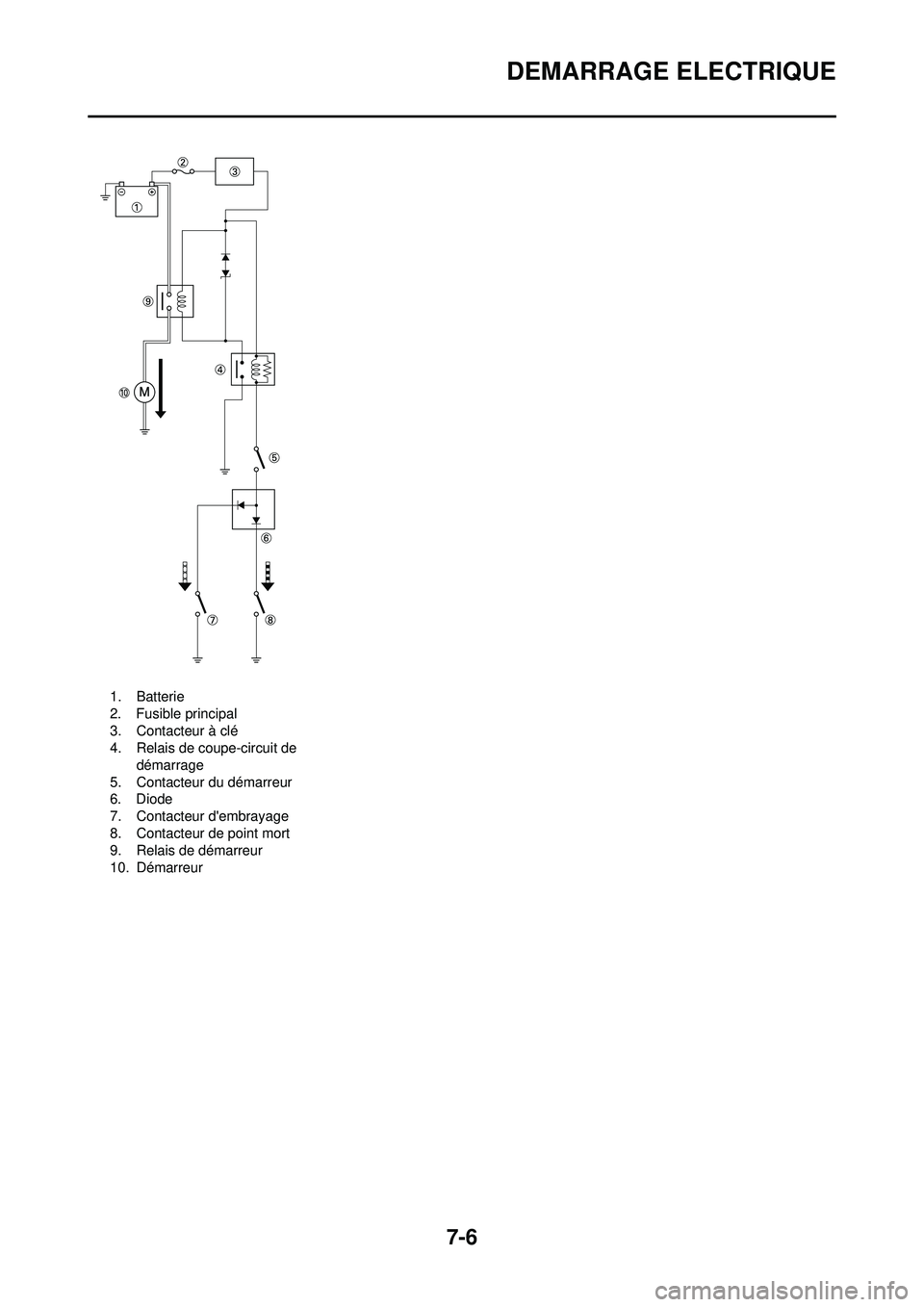

Page 228 of 246

YAMAHA WR 250F 2010  Notices Demploi (in French) 7-6
DEMARRAGE ELECTRIQUE
1. Batterie
2. Fusible principal
3. Contacteur à clé
4. Relais de coupe-circuit de démarrage
5. Contacteur du démarreur
6. Diode
7. Contacteur dembrayage
8. Contacteur de

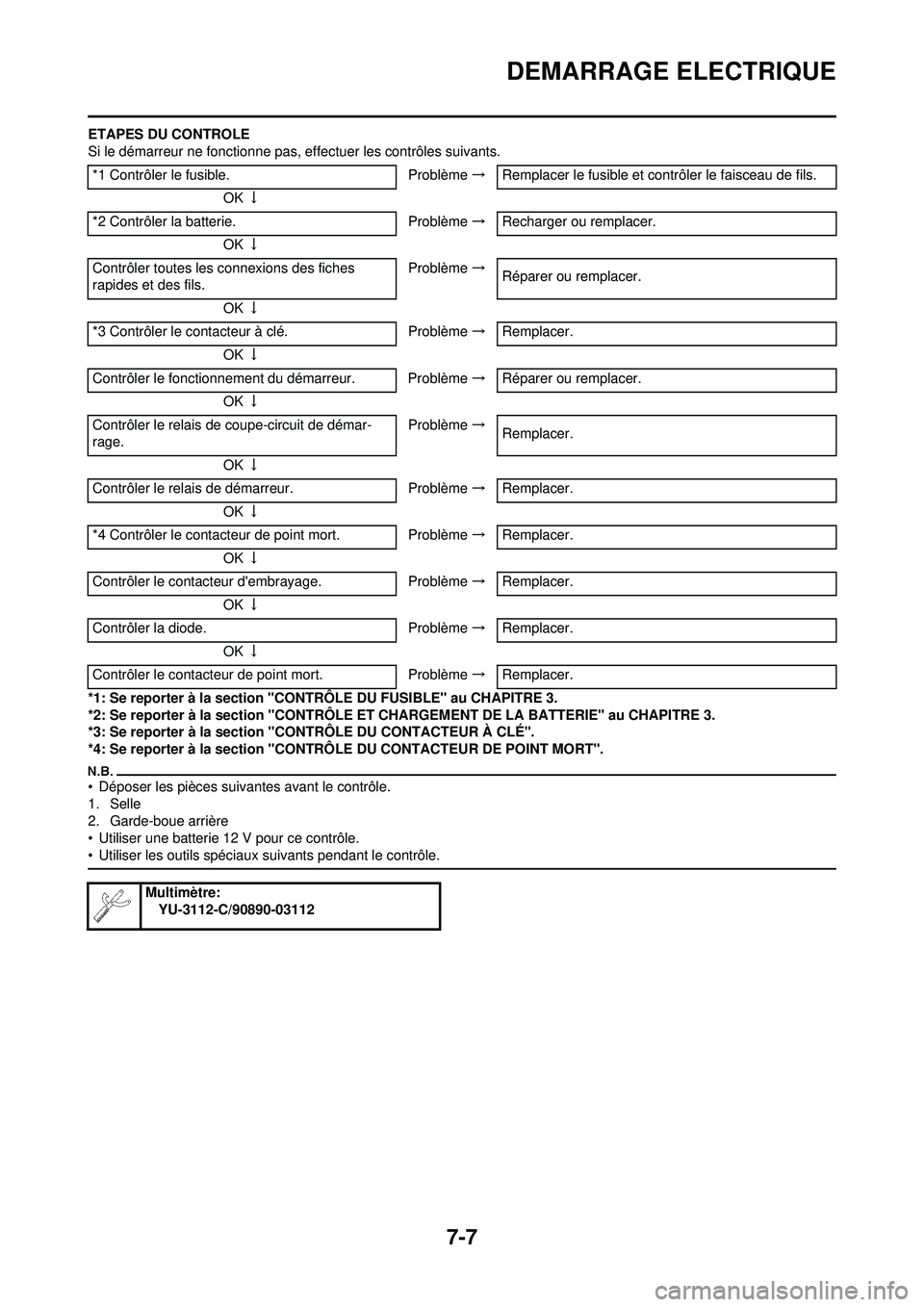

Page 229 of 246

YAMAHA WR 250F 2010  Notices Demploi (in French) 7-7
DEMARRAGE ELECTRIQUE
ETAPES DU CONTROLE
Si le démarreur ne fonctionne pas, effectuer les contrôles suivants.
*1: Se reporter à la section "CONTRÔLE DU FUSIBLE" au CHAPITRE 3.
*2: Se reporter Ã

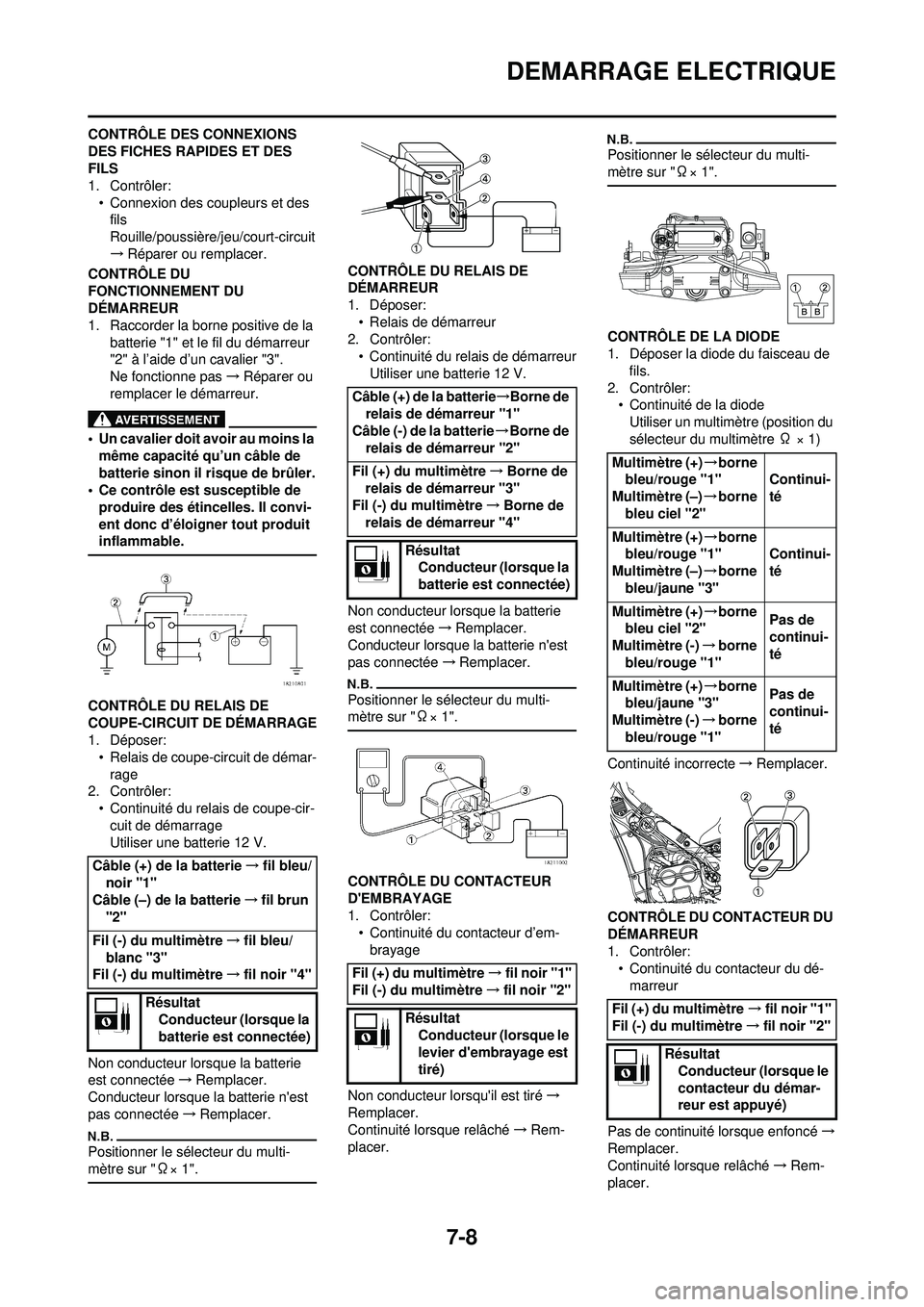

Page 230 of 246

YAMAHA WR 250F 2010  Notices Demploi (in French) 7-8
DEMARRAGE ELECTRIQUE
CONTRÔLE DES CONNEXIONS
DES FICHES RAPIDES ET DES
FILS
1. Contrôler:• Connexion des coupleurs et des fils
Rouille/poussière/jeu/court-circuit
→ Réparer ou remplacer.
