YAMAHA WR 250F 2010 Notices Demploi (in French)

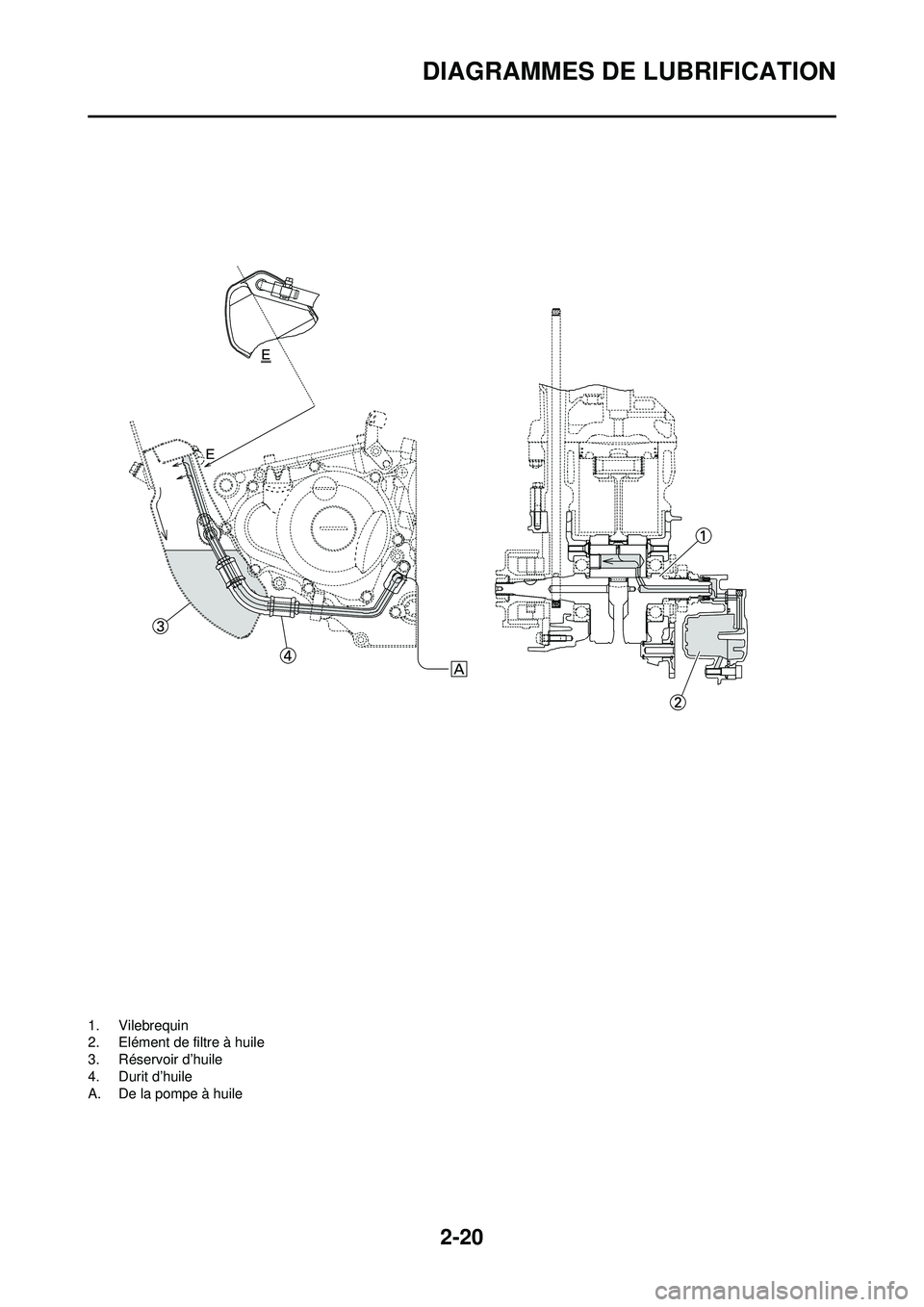

2-20
DIAGRAMMES DE LUBRIFICATION
1. Vilebrequin
2. Elément de filtre à huile
3. Réservoir d’huile
4. Durit d’huile
A. De la pompe à huile

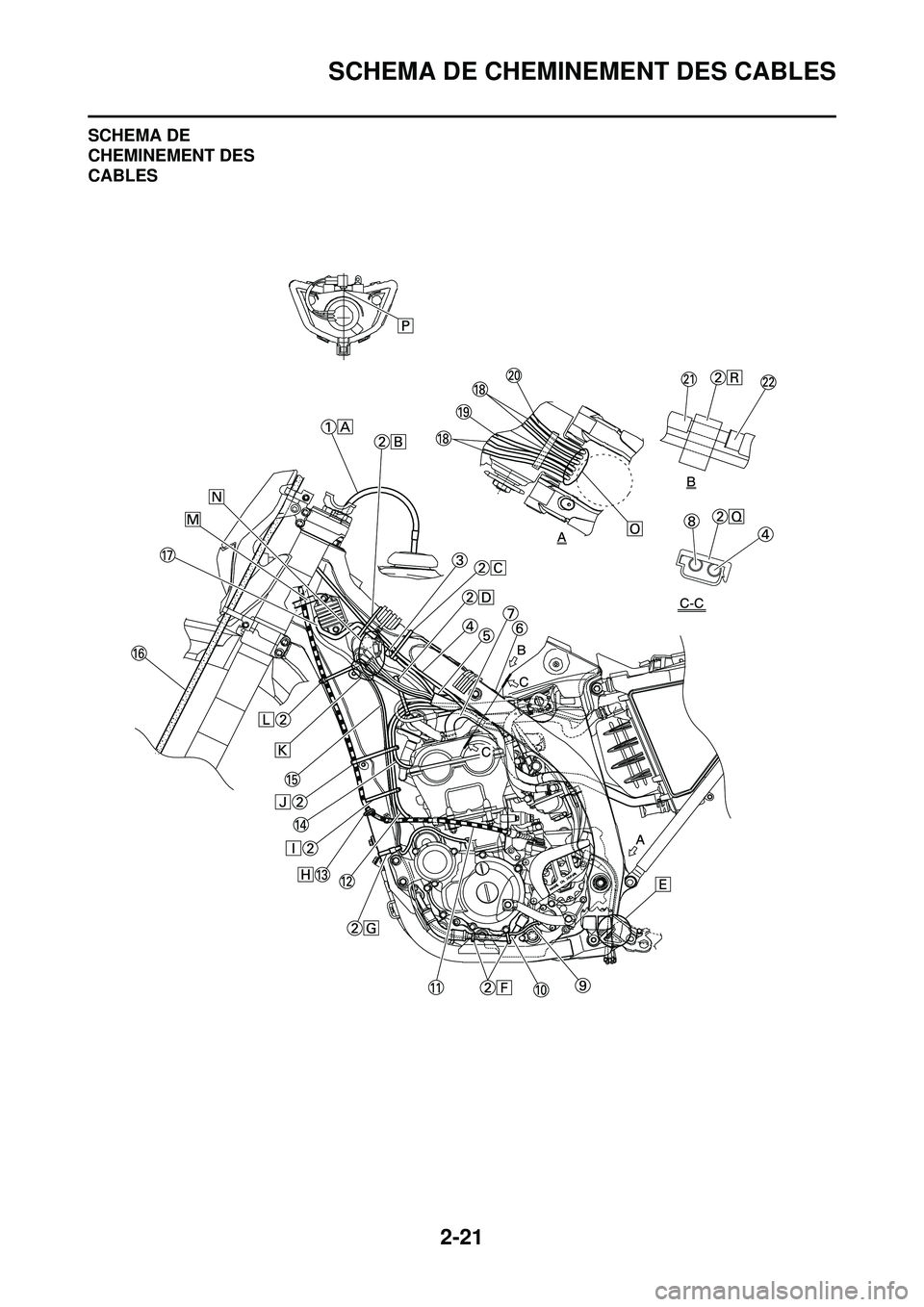

2-21
SCHEMA DE CHEMINEMENT DES CABLES
SCHEMA DE
CHEMINEMENT DES
CABLES

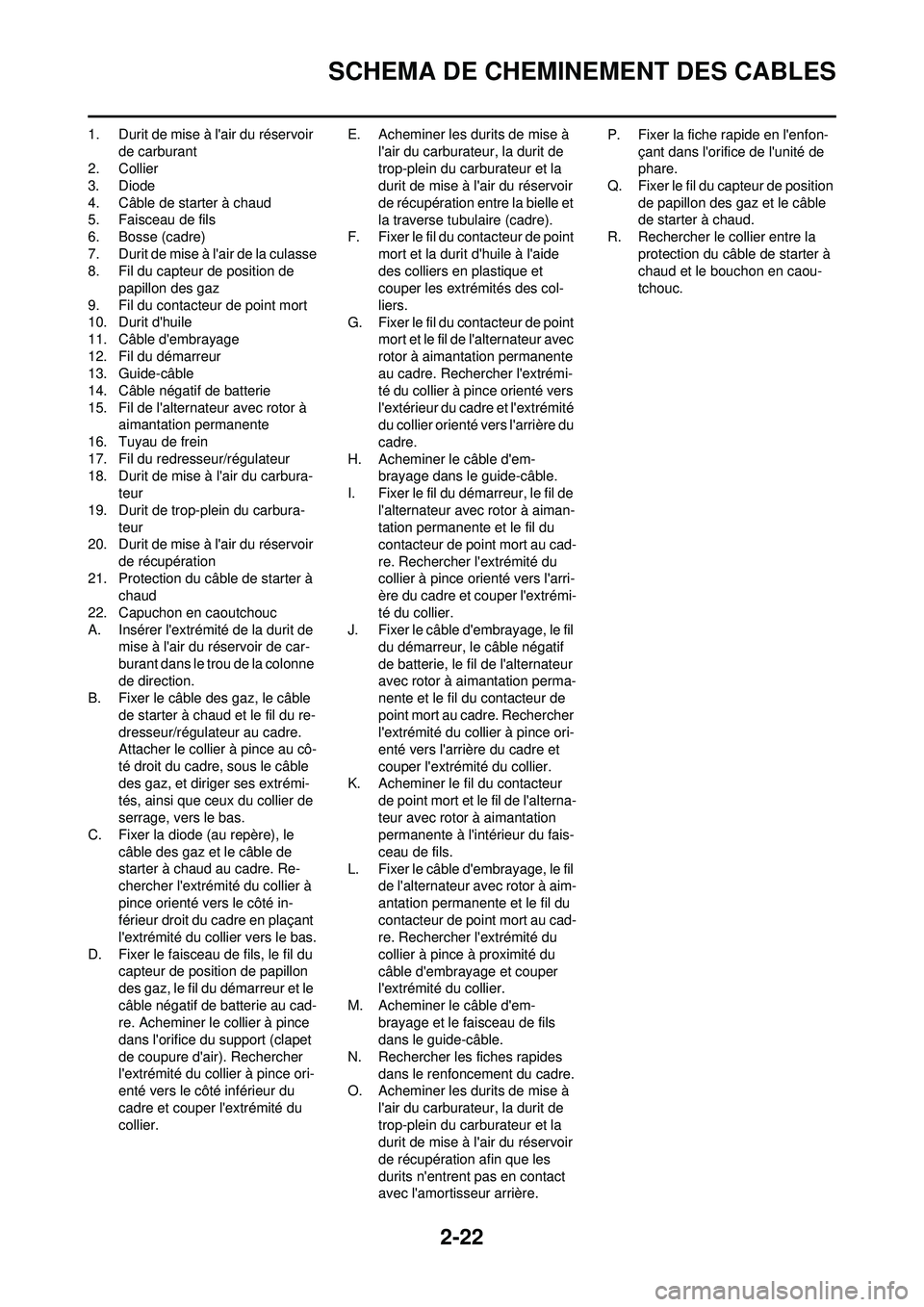

2-22
SCHEMA DE CHEMINEMENT DES CABLES
1. Durit de mise à l'air du réservoir de carburant
2. Collier
3. Diode
4. Câble de starter à chaud
5. Faisceau de fils
6. Bosse (cadre)
7. Durit de mise à l'air de la culasse
8. Fil du capteur de position de papillon des gaz
9. Fil du contacteur de point mort
10. Durit d'huile
11. Câble d'embrayage
12. Fil du démarreur
13. Guide-câble
14. Câble négatif de batterie
15. Fil de l'alternateur avec rotor à aimantation permanente
16. Tuyau de frein
17. Fil du redresseur/régulateur
18. Durit de mise à l'air du carbura- teur
19. Durit de trop-plein du carbura- teur
20. Durit de mise à l'air du réservoir
de récupération
21. Protection du câble de starter à chaud
22. Capuchon en caoutchouc
A. Insérer l'extrémité de la durit de mise à l'air du réservoir de car-
burant dans le trou de la colonne
de direction.
B. Fixer le câble des gaz, le câble
de starter à chaud et le fil du re-
dresseur/régulateur au cadre.
Attacher le collier à pince au cô-
té droit du cadre, sous le câble
des gaz, et diriger ses extrémi-
tés, ainsi que ceux du collier de
serrage, vers le bas.
C. Fixer la diode (au repère), le
câble des gaz et le câble de
starter à chaud au cadre. Re-
chercher l'extrémité du collier à
pince orienté vers le côté in-
férieur droit du cadre en plaçant
l'extrémité du collier vers le bas.
D. Fixer le faisceau de fils, le fil du capteur de position de papillon
des gaz, le fil du démarreur et le
câble négatif de batterie au cad-
re. Acheminer le collier à pince
dans l'orifice du support (clapet
de coupure d'air). Rechercher
l'extrémité du collier à pince ori-
enté vers le côté inférieur du
cadre et couper l'extrémité du
collier. E. Acheminer les durits de mise à
l'air du carburateur, la durit de
trop-plein du carburateur et la
durit de mise à l'air du réservoir
de récupération entre la bielle et
la traverse tubulaire (cadre).
F. Fixer le fil du contacteur de point
mort et la durit d'huile à l'aide
des colliers en plastique et
couper les extrémités des col-
liers.
G. Fixer le fil du contacteur de point mort et le fil de l'alternateur avec
rotor à aimantation permanente
au cadre. Rechercher l'extrémi-
té du collier à pince orienté vers
l'extérieur du cadre et l'extrémité
du collier orienté vers l'arrière du
cadre.
H. Acheminer le câble d'em- brayage dans le guide-câble.
I. Fixer le fil du démarreur, le fil de
l'alternateur avec rotor à aiman-
tation permanente et le fil du
contacteur de point mort au cad-
re. Rechercher l'extrémité du
collier à pince orienté vers l'arri-
ère du cadre et couper l'extrémi-
té du collier.
J. Fixer le câble d'embrayage, le fil du démarreur, le câble négatif
de batterie, le fil de l'alternateur
avec rotor à aimantation perma-
nente et le fil du contacteur de
point mort au cadre. Rechercher
l'extrémité du collier à pince ori-
enté vers l'arrière du cadre et
couper l'extrémité du collier.
K. Acheminer le fil du contacteur
de point mort et le fil de l'alterna-
teur avec rotor à aimantation
permanente à l'intérieur du fais-
ceau de fils.
L. Fixer le câble d'embrayage, le fil de l'alternateur avec rotor à aim-
antation permanente et le fil du
contacteur de point mort au cad-
re. Rechercher l'extrémité du
collier à pince à proximité du
câble d'embrayage et couper
l'extrémité du collier.
M. Acheminer le câble d'em- brayage et le faisceau de fils
dans le guide-câble.
N. Rechercher les fiches rapides dans le renfoncement du cadre.
O. Acheminer les durits de mise à
l'air du carburateur, la durit de
trop-plein du carburateur et la
durit de mise à l'air du réservoir
de récupération afin que les
durits n'entrent pas en contact
avec l'amortisseur arrière. P. Fixer la fiche rapide en l'enfon-
çant dans l'orifice de l'unité de
phare.
Q. Fixer le fil du capteur de position
d
e papillon des gaz et le câble
de starter à chaud.
R. Rechercher le collier entre la
protection du câble de starter à
chaud et le bouchon en caou-
tchouc.

2-23
SCHEMA DE CHEMINEMENT DES CABLES
1. Câble des gaz (tiré)
2. Câble des gaz (retour)
3. Durit du réservoir de récupéra-tion
4. Bobine d'allumage
5. Collier
6. Durit d'induction d'air (clapet de coupure d'air – arrière de la cu-
lasse)
7. Durit de mise à l'air du réservoir de récupération A. Croiser les câble des gaz (tiré et
retour).
B. Fixer la durit de réservoir de ré- cupération et la durit d'induction
d'air (clapet de coupure d'air –
arrière de la culasse) au cadre.
Rechercher l'extrémité du collier
à pince orienté vers le côté in-
férieur du cadre et couper l'ex-
trémité du collier. C. Fixer ensemble la durit de mise
à l'air du réserv oir de récupéra-
tion et les durits de mise à l'air
du carburateur.
D. Acheminer la durit de mise à l'air
du carburateur (du couvercle du
logement du câble des gaz)
dans le support de durit.

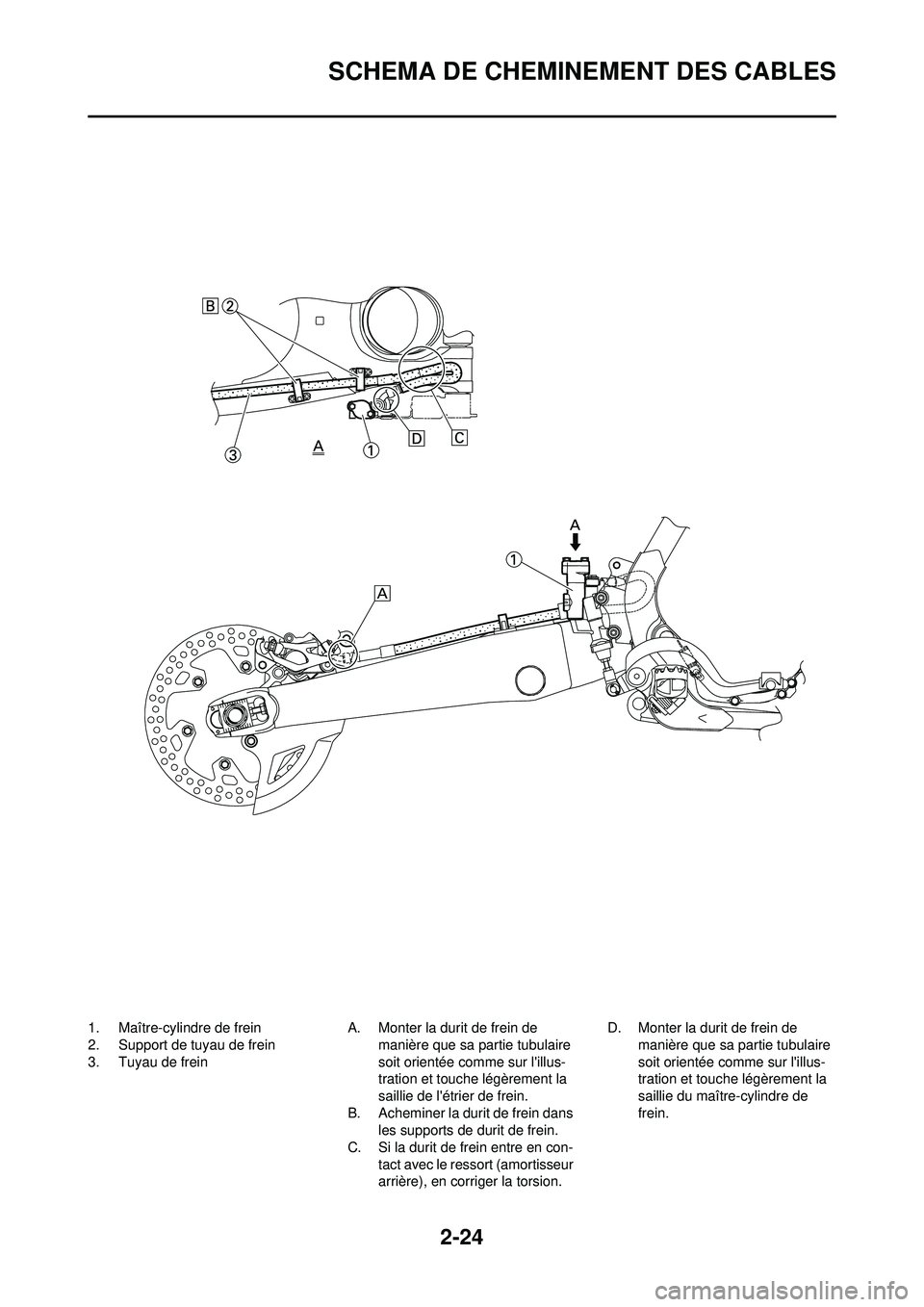

2-24
SCHEMA DE CHEMINEMENT DES CABLES
1. Maître-cylindre de frein
2. Support de tuyau de frein
3. Tuyau de freinA. Monter la durit de frein de
manière que sa partie tubulaire
soit orientée comme sur l'illus-
tration et touche légèrement la
saillie de l'étrier de frein.
B. Acheminer la durit de frein dans les supports de durit de frein.
C. Si la durit de frein entre en con-
tact avec le resso rt (amortisseur
arrière), en corriger la torsion. D. Monter la durit de frein de
manière que sa partie tubulaire
soit orientée comme sur l'illus-
tration et touche légèrement la
saillie du maître-cylindre de
frein.

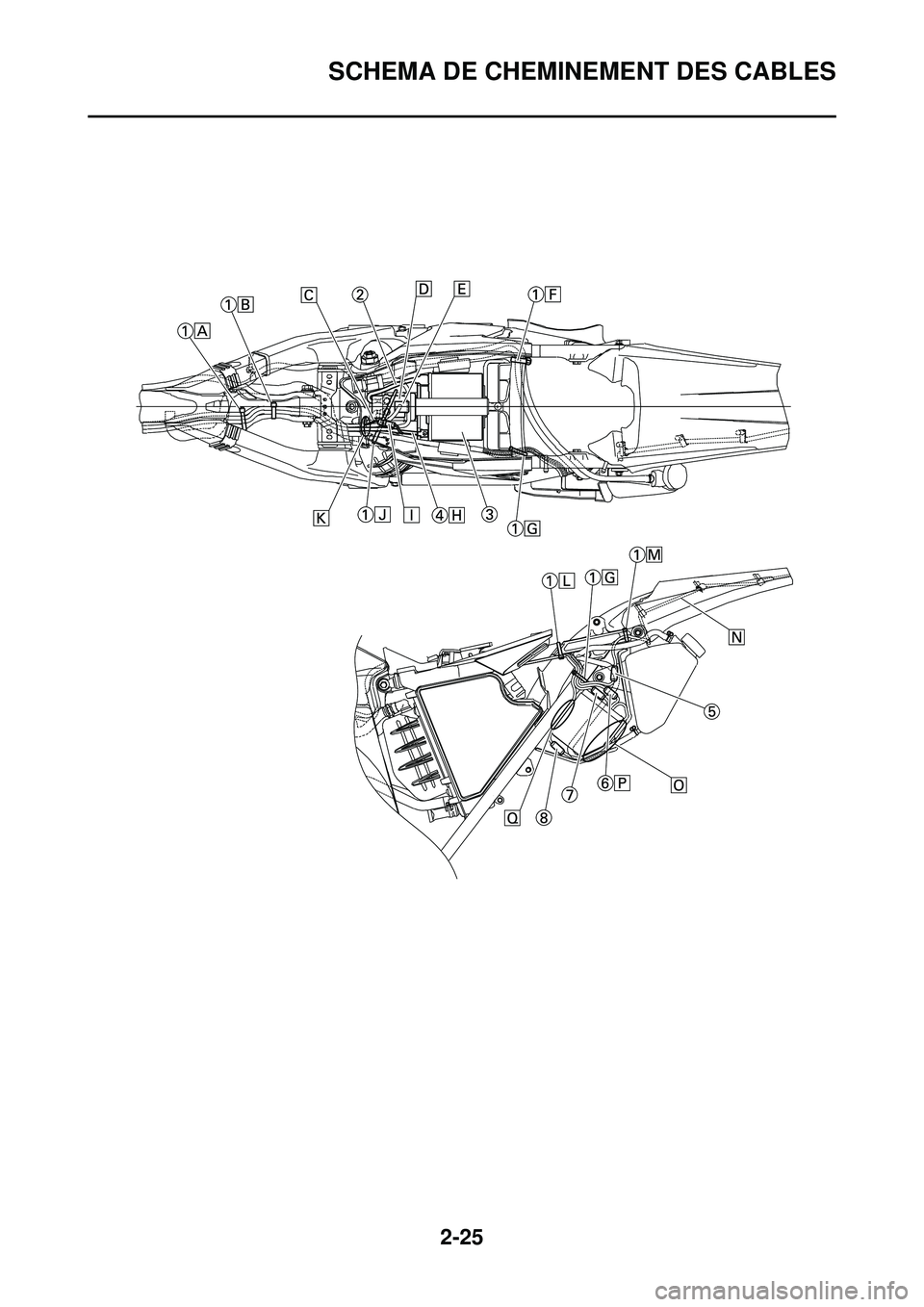

2-25
SCHEMA DE CHEMINEMENT DES CABLES

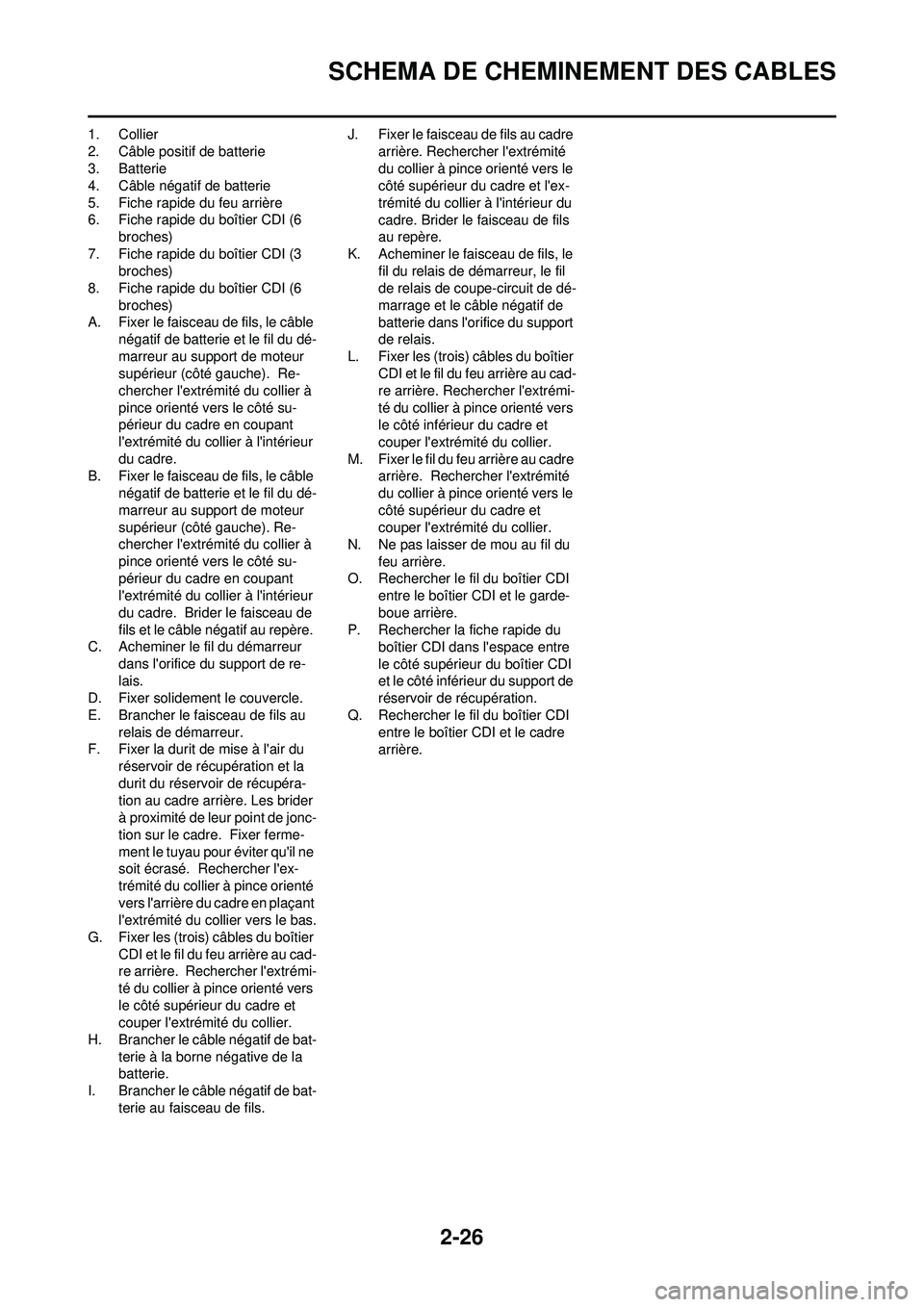

2-26
SCHEMA DE CHEMINEMENT DES CABLES
1. Collier
2. Câble positif de batterie
3. Batterie
4. Câble négatif de batterie
5. Fiche rapide du feu arrière
6. Fiche rapide du boîtier CDI (6 broches)
7. Fiche rapide du boîtier CDI (3 broches)
8. Fiche rapide du boîtier CDI (6
broches)
A. Fixer le faisceau de fils, le câble négatif de batterie et le fil du dé-
marreur au support de moteur
supérieur (côté gauche). Re-
chercher l'extrémité du collier à
pince orienté vers le côté su-
périeur du cadre en coupant
l'extrémité du collier à l'intérieur
du cadre.
B. Fixer le faisceau de fils, le câble négatif de batterie et le fil du dé-
marreur au support de moteur
supérieur (côté gauche). Re-
chercher l'extrémité du collier à
pince orienté vers le côté su-
périeur du cadre en coupant
l'extrémité du collier à l'intérieur
du cadre. Brider le faisceau de
fils et le câble négatif au repère.
C. Acheminer le fil du démarreur
dans l'orifice du support de re-
lais.
D. Fixer solidement le couvercle.
E. Brancher le faisceau de fils au relais de démarreur.
F. Fixer la durit de mise à l'air du
réservoir de récupération et la
durit du réserv oir de récupéra-
tion au cadre arrière. Les brider
à proximité de leur point de jonc-
tion sur le cadre. Fixer ferme-
ment le tuyau pour éviter qu'il ne
soit écrasé. Rechercher l'ex-
trémité du collier à pince orienté
vers l'arrière du cadre en plaçant
l'extrémité du collier vers le bas.
G. Fixer les (trois) câbles du boîtier
CDI et le fil du feu arrière au cad-
re arrière. Rechercher l'extrémi-
té du collier à pince orienté vers
le côté supérieur du cadre et
couper l'extrémité du collier.
H. Brancher le câble négatif de bat-
terie à la borne négative de la
batterie.
I. Brancher le câble négatif de bat-
terie au faisceau de fils. J. Fixer le faisceau de fils au cadre
arrière. Rechercher l'extrémité
du collier à pince orienté vers le
côté supérieur du cadre et l'ex-
trémité du collier à l'intérieur du
cadre. Brider le faisceau de fils
au repère.
K. Acheminer le faisceau de fils, le fil du relais de démarreur, le fil
de relais de coupe-circuit de dé-
marrage et le câble négatif de
batterie dans l'or ifice du support
de relais.
L. Fixer les (trois) câbles du boîtier CDI et le fil du feu arrière au cad-
re arrière. Rechercher l'extrémi-
té du collier à pince orienté vers
le côté inférieur du cadre et
couper l'extrémité du collier.
M. Fixer le fil du feu arrière au cadre arrière. Rechercher l'extrémité
du collier à pince orienté vers le
côté supérieur du cadre et
couper l'extrémité du collier.
N. Ne pas laisser de mou au fil du
feu arrière.
O. Rechercher le fil du boîtier CDI entre le boîtier CDI et le garde-
boue arrière.
P. Rechercher la fiche rapide du boîtier CDI dans l'espace entre
le côté supérieur du boîtier CDI
et le côté inférieur du support de
réservoir de récupération.
Q. Rechercher le fil du boîtier CDI entre le boîtier CDI et le cadre
arrière.

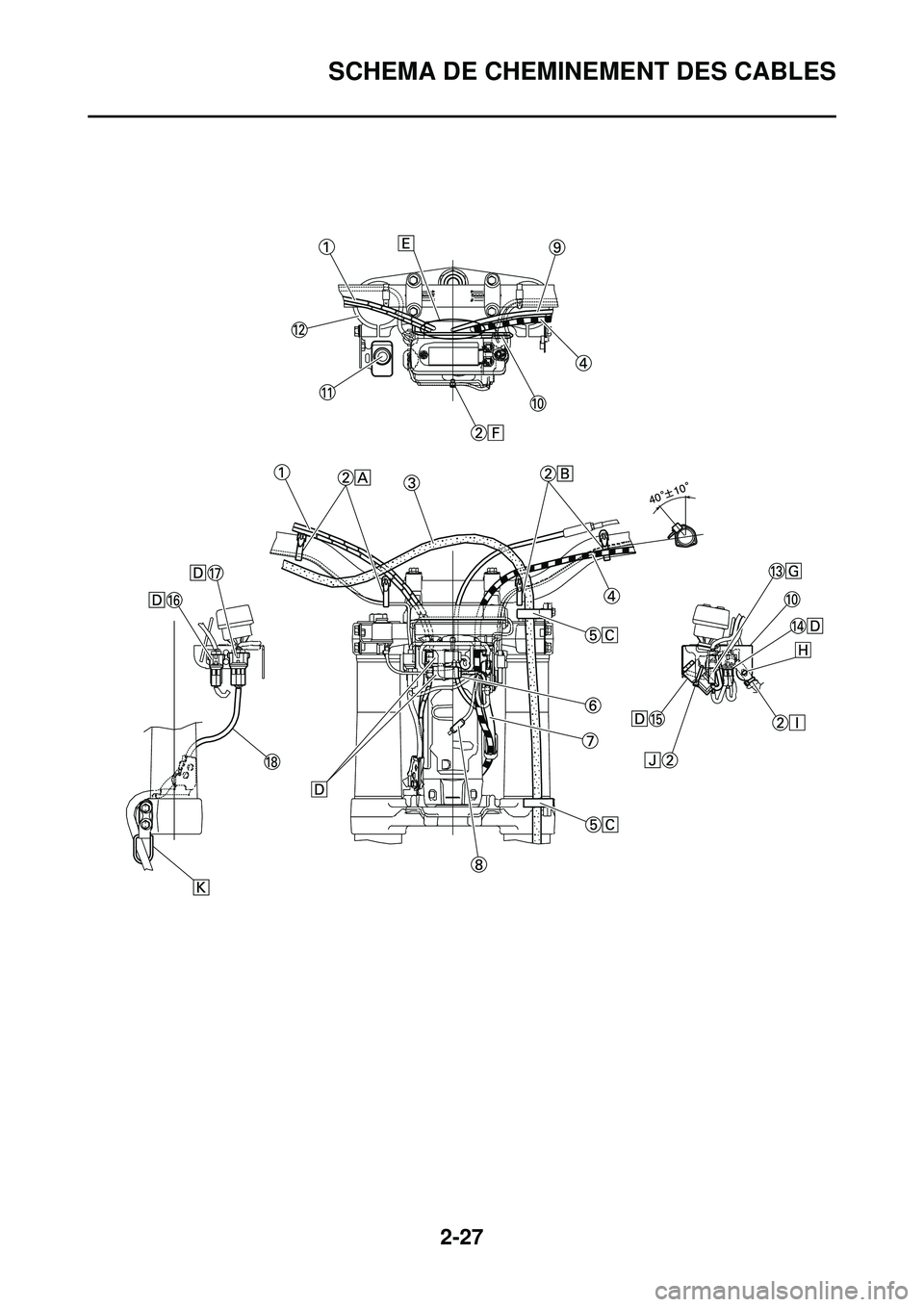

2-27
SCHEMA DE CHEMINEMENT DES CABLES

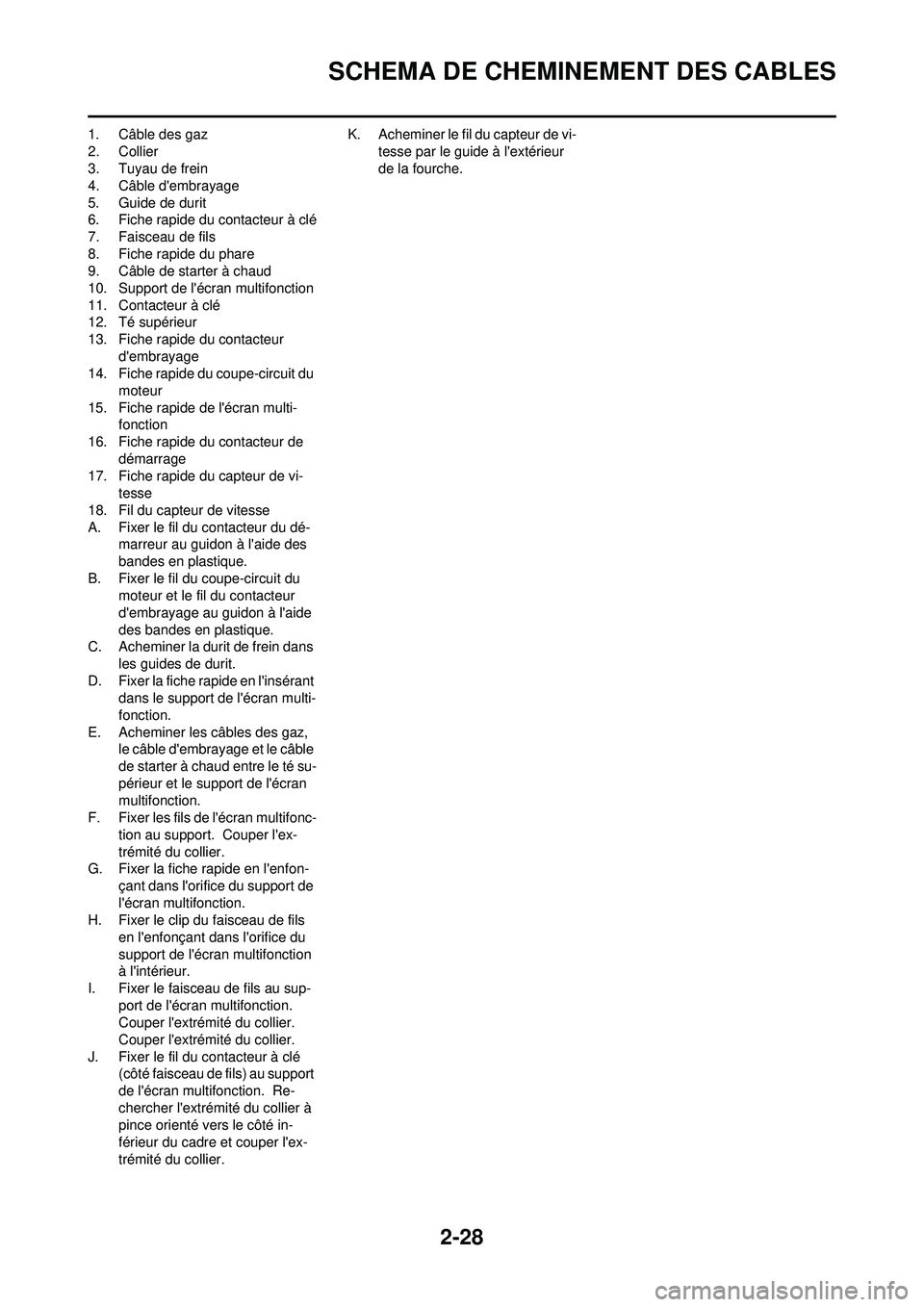

2-28
SCHEMA DE CHEMINEMENT DES CABLES
1. Câble des gaz
2. Collier
3. Tuyau de frein
4. Câble d'embrayage
5. Guide de durit
6. Fiche rapide du contacteur à clé
7. Faisceau de fils
8. Fiche rapide du phare
9. Câble de starter à chaud
10. Support de l'écran multifonction
11. Contacteur à clé
12. Té supérieur
13. Fiche rapide du contacteur d'embrayage
14. Fiche rapide du coupe-circuit du moteur
15. Fiche rapide de l'écran multi- fonction
16. Fiche rapide du contacteur de
démarrage
17. Fiche rapide du capteur de vi- tesse
18. Fil du capteur de vitesse
A. Fixer le fil du contacteur du dé- marreur au guidon à l'aide des
bandes en plastique.
B. Fixer le fil du coupe-circuit du moteur et le fil du contacteur
d'embrayage au guidon à l'aide
des bandes en plastique.
C. Acheminer la durit de frein dans
les guides de durit.
D. Fixer la fiche rapide en l'insérant dans le support de l'écran multi-
fonction.
E. Acheminer les câbles des gaz, le câble d'embrayage et le câble
de starter à chaud entre le té su-
périeur et le support de l'écran
multifonction.
F. Fixer les fils de l'écran multifonc- tion au support. Couper l'ex-
trémité du collier.
G. Fixer la fiche rapide en l'enfon- çant dans l'orifice du support de
l'écran multifonction.
H. Fixer le clip du faisceau de fils en l'enfonçant dans l'orifice du
support de l'écran multifonction
à l'intérieur.
I. Fixer le faisceau de fils au sup-
port de l'écran multifonction.
Couper l'extrémité du collier.
Couper l'extrémité du collier.
J. Fixer le fil du contacteur à clé (côté faisceau de fils) au support
de l'écran multifonction. Re-
chercher l'extrémité du collier à
pince orienté vers le côté in-
férieur du cadre et couper l'ex-
trémité du collier. K. Acheminer le fil du capteur de vi-
tesse par le guide à l'extérieur
de la fourche.

3-1

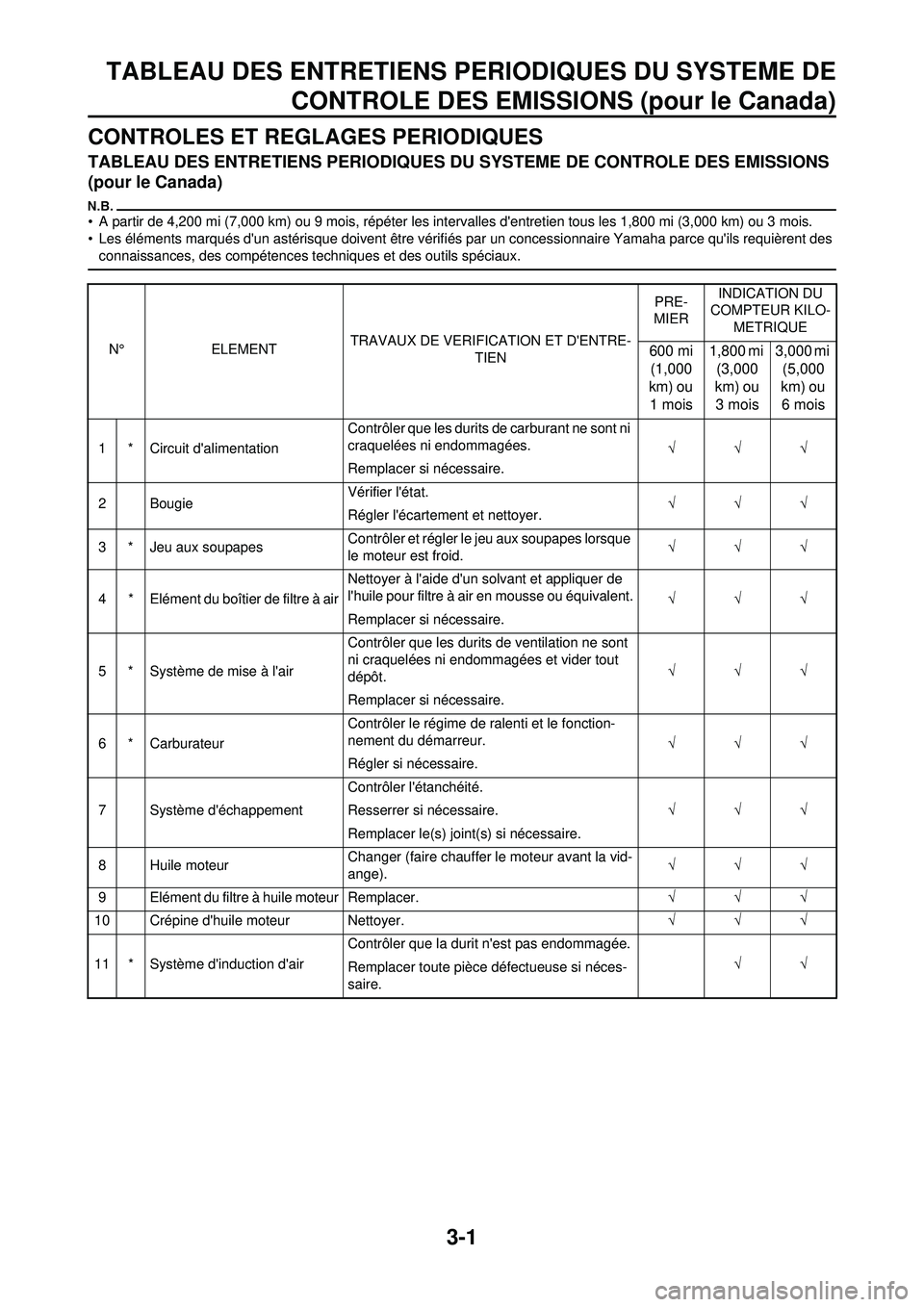

TABLEAU DES ENTRETIENS PERIODIQUES DU SYSTEME DECONTROLE DES EMISSIONS (pour le Canada)
CONTROLES ET REGLAGES PERIODIQUES
TABLEAU DES ENTRETIENS PERIODIQUES DU SYSTEME DE CONTROLE DES EMISSIONS
(pour le Canada)
• A partir de 4,200 mi (7,000 km) ou 9 mois, répéter les intervalles d'entretien tous les 1,800 mi (3,000 km) ou 3 mois.
• Les éléments marqués d'un astérisque doivent être vérifi és par un concessionnaire Yamaha parce qu'ils requièrent des
connaissances, des compétences techniques et des outils spéciaux.
N° ELEMENT TRAVAUX DE VERIFICATION ET D'ENTRE-
TIEN PRE-
MIER INDICATION DU
COMPTEUR KILO-
METRIQUE600 mi (1,000
km) ou
1 mois 1,800 mi
(3,000
km) ou
3 mois 3,000 mi
(5,000
km) ou
6 mois
1 * Circuit d'alimentation Contrôler que les durits de carburant ne sont ni
craquelées ni endommagées.
√√√
Remplacer si nécessaire.
2 Bougie Vérifier l'état.
√√√
Régler l'écartement et nettoyer.
3 * Jeu aux soupapes Contrôler et régler le jeu aux soupapes lorsque
le moteur est froid. √√√
4 * Elément du boîtier de filtre à air Nettoyer à l'aide d'un solvant et appliquer de
l'huile pour filtre à air en mousse ou équivalent.
√√√
Remplacer si nécessaire.
5 * Système de mise à l'air Contrôler que les durits de ventilation ne sont
ni craquelées ni endommagées et vider tout
dépôt.
√√√
Remplacer si nécessaire.
6 * Carburateur Contrôler le régime de ralenti et le fonction-
nement du démarreur.
√√√
Régler si nécessaire.
7 Système d'échappement Contrôler l'étanchéité.
√√√
Resserrer si nécessaire.
Remplacer le(s) joint(s) si nécessaire.
8 Huile moteur Changer (faire chauffer le moteur avant la vid-
ange).
√√√
9 Elément du filtre à huile moteur Remplacer. √√√
10 Crépine d'huile moteur Nettoyer. √√√
11 * Système d'induction d'air Contrôler que la durit n'est pas endommagée.
√√
Remplacer toute pièce défectueuse si néces-
saire.
