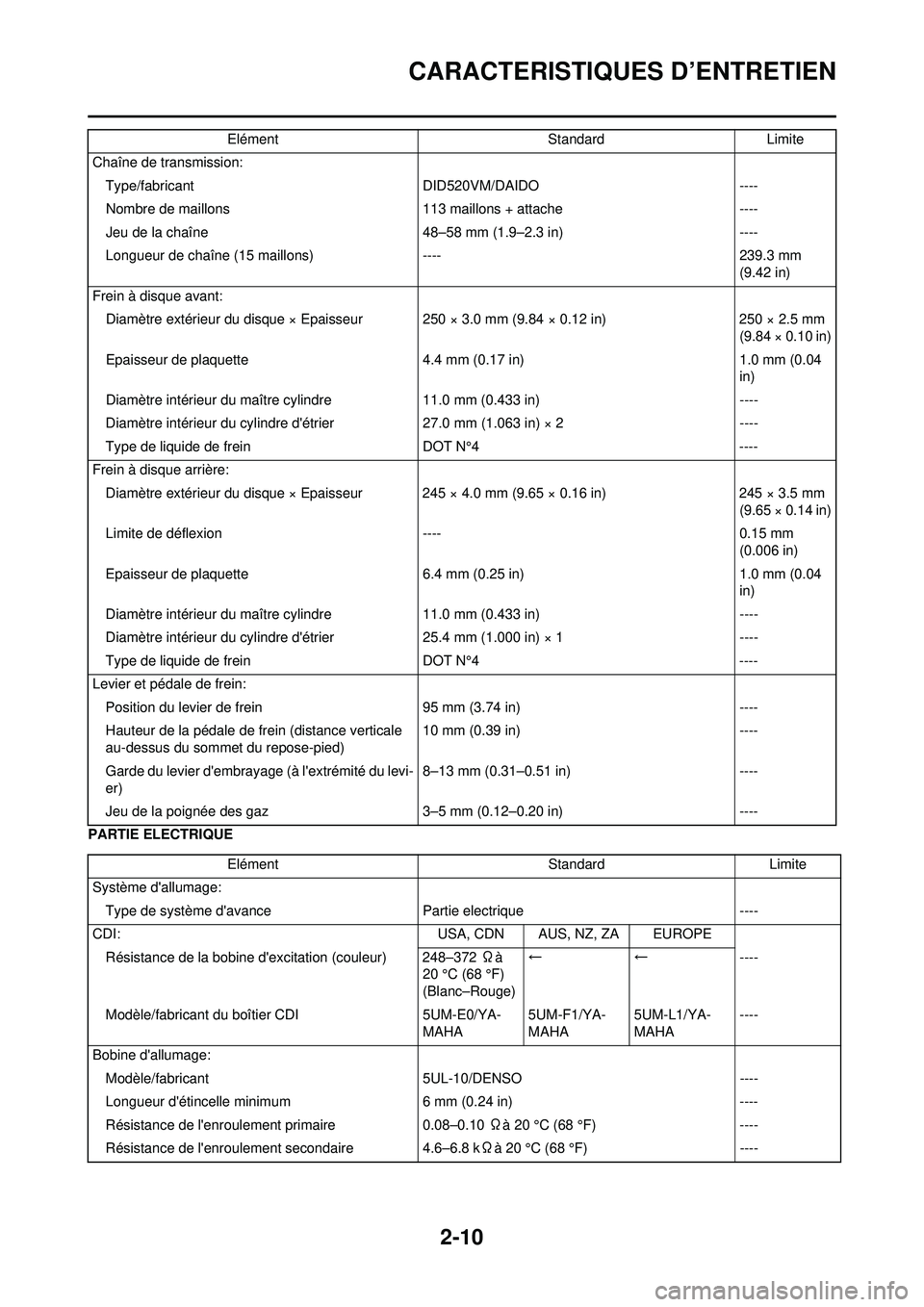

2-10
CARACTERISTIQUES D’ENTRETIEN
PARTIE ELECTRIQUEChaîne de transmission:
Type/fabricant DID520VM/DAIDO----
Nombre de maillons 113 maillons + attache----
Jeu de la chaîne 48–58 mm (1.9–2.3 in)----
Longueur de chaîne (15 maillons) ----239.3 mm
(9.42 in)
Frein à disque avant: Diamètre extérieur du disque × Epaisseur 250 × 3.0 mm (9.84 × 0.12 in) 250 × 2.5 mm
(9.84 × 0.10 in)
Epaisseur de plaquette 4.4 mm (0.17 in)1.0 mm (0.04
in)
Diamètre intérieur du maître cylindre 11.0 mm (0.433 in)----
Diamètre intérieur du cylindre d'étrier 27.0 mm (1.063 in) × 2----
Type de liquide de frein DOT N°4----
Frein à disque arrière: Diamètre extérieur du disque × Epaisseur 245 × 4.0 mm (9.65 × 0.16 in) 245 × 3.5 mm
(9.65 × 0.14 in)
Limite de déflexion ----0.15 mm
(0.006 in)
Epaisseur de plaquette 6.4 mm (0.25 in)1.0 mm (0.04
in)
Diamètre intérieur du maître cylindre 11.0 mm (0.433 in)----
Diamètre intérieur du cylindre d'étrier 25.4 mm (1.000 in) × 1----
Type de liquide de frein DOT N°4----
Levier et pédale de frein: Position du levier de frein 95 mm (3.74 in)----
Hauteur de la pédale de frein (distance verticale
au-dessus du sommet du repose-pied) 10 mm (0.39 in)
----
Garde du levier d'embrayage (à l'extrémité du levi-
er) 8–13 mm (0.31–0.51 in)
----
Jeu de la poignée des gaz 3–5 mm (0.12–0.20 in)----
Elément
StandardLimite
Elément StandardLimite
Système d'allumage: Type de système d'avance Partie electrique----
CDI: USA, CDN AUS, NZ, ZA EUROPE
Résistance de la bobine d'excitation (couleur) 248–372 Ωà
20 °C (68 °F)
(Blanc–Rouge) ←←----
Modèle/fabricant du boîtier CDI 5UM-E0/YA-
MAHA 5UM-F1/YA-
MAHA5UM-L1/YA-
MAHA----
Bobine d'allumage: Modèle/fabricant 5UL-10/DENSO----
Longueur d'étincelle minimum 6 mm (0.24 in) ----
Résistance de l'enroulement primaire 0.08–0.10 Ωà 20 °C (68 °F) ----
Résistance de l'enroulement secondaire 4.6–6.8 k Ωà 20 °C (68 °F)----

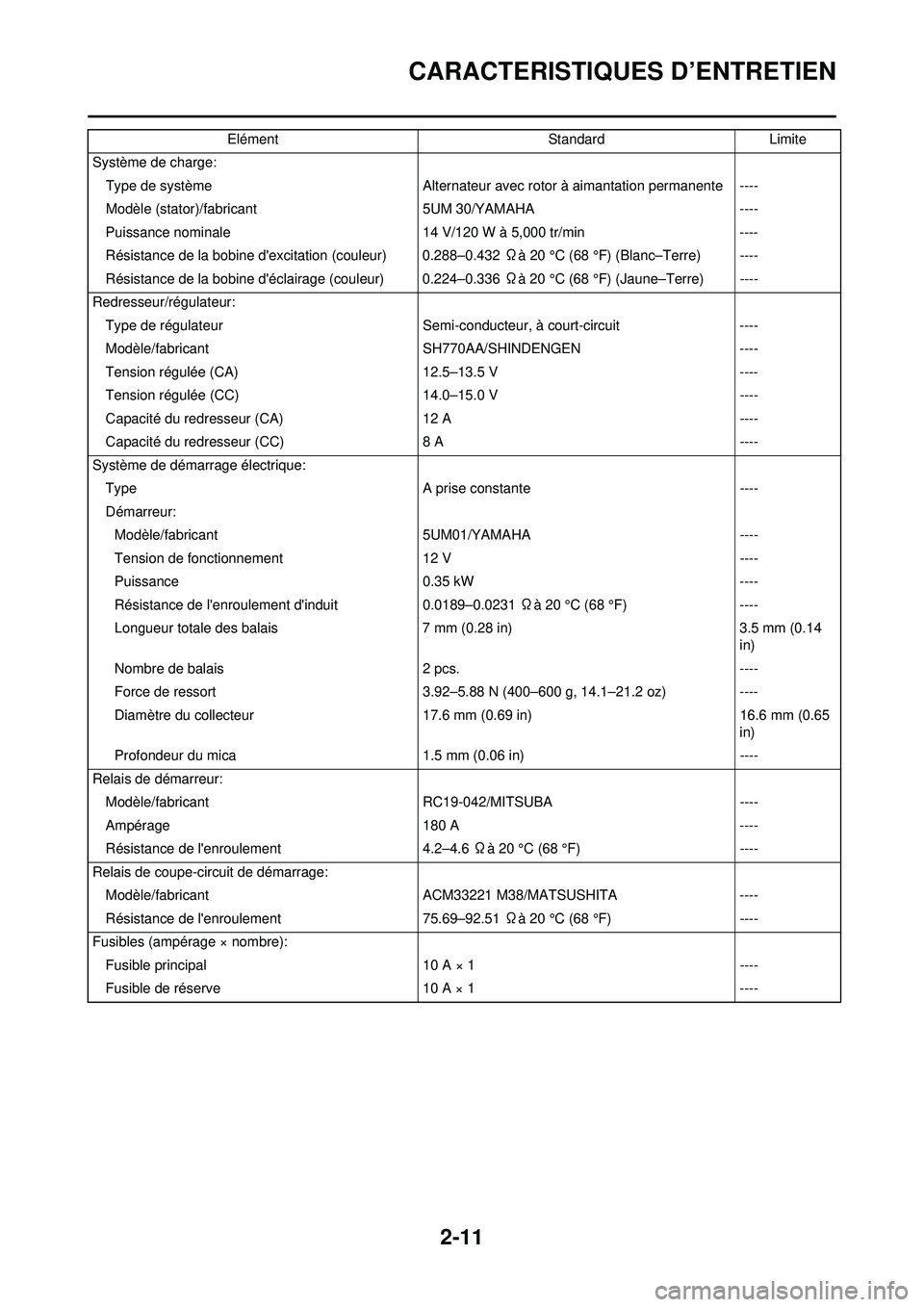

2-11
CARACTERISTIQUES D’ENTRETIEN
Système de charge:Type de système Alternateur avec rotor à aimantation permanente ----
Modèle (stator)/fabr icant 5UM 30/YAMAHA ----
Puissance nominale 14 V/120 W à 5,000 tr/min----
Résistance de la bobine d'excitation (couleur) 0.288–0.432 Ωà 20 °C (68 °F) (Blanc–Terre) ----
Résistance de la bobine d'éclairage (couleur) 0.224–0.336 Ωà 20 °C (68 °F) (Jaune–Terre) ----
Redresseur/régulateur: Type de régulateur Semi-conducteur, à court-circuit----
Modèle/fabricant SH770AA/SHINDENGEN----
Tension régulée (CA) 12.5–13.5 V ----
Tension régulée (CC) 14.0–15.0 V ----
Capacité du redresseur (CA) 12 A----
Capacité du redresseur (CC) 8 A----
Système de démarrage électrique: Type A prise constante ----
Démarreur: Modèle/fabricant 5UM01/YAMAHA ----
Tension de fonctionnement 12 V ----
Puissance 0.35 kW ----
Résistance de l'enroulement d'induit 0.0189–0.0231 Ωà 20 °C (68 °F) ----
Longueur totale des balais 7 mm (0.28 in) 3.5 mm (0.14
in)
Nombre de balais 2 pcs. ----
Force de ressort 3.92–5.88 N (400–600 g, 14.1–21.2 oz) ----
Diamètre du collecteur 17.6 mm (0.69 in) 16.6 mm (0.65
in)
Profondeur du mica 1.5 mm (0.06 in) ----
Relais de démarreur: Modèle/fabricant RC19-042/MITSUBA ----
Ampérage 180 A ----
Résistance de l'enroulement 4.2–4.6 Ωà 20 °C (68 °F) ----
Relais de coupe-circuit de démarrage: Modèle/fabricant ACM33221 M38/MATSUSHITA ----
Résistance de l'enroulement 75.69–92.51 Ωà 20 °C (68 °F) ----
Fusibles (ampérage × nombre): Fusible principal 10 A × 1----
Fusible de réserve 10 A × 1 ----
Elément
StandardLimite

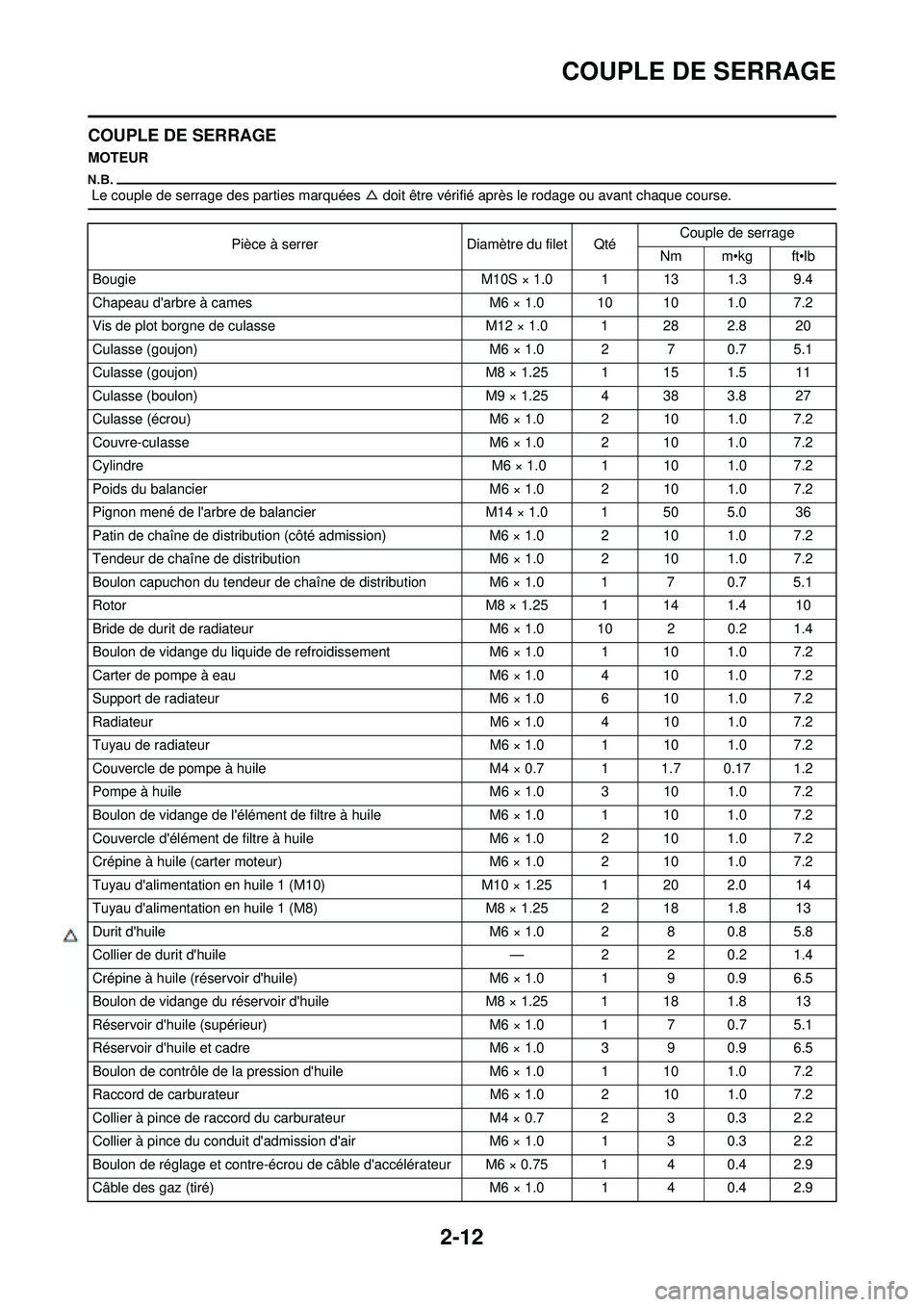

2-12
COUPLE DE SERRAGE
COUPLE DE SERRAGE
MOTEUR
Le couple de serrage des parties marquées △ doit être vérifié après le rodage ou avant chaque course.
Pièce à serrerDiamètre du filet QtéCouple de serrage
Nm m•kg ft•lb
Bougie M10S × 1.0 1 13 1.3 9.4
Chapeau d'arbre à cames M6 × 1.0 10 10 1.0 7.2
Vis de plot borgne de culasse M12 × 1.0 1 28 2.8 20
Culasse (goujon) M6 × 1.0 2 7 0.7 5.1
Culasse (goujon) M8 × 1.25 1 15 1.5 11
Culasse (boulon) M9 × 1.25 4 38 3.8 27
Culasse (écrou) M6 × 1.0 2 10 1.0 7.2
Couvre-culasse M6 × 1.0 2 10 1.0 7.2
Cylindre M6 × 1.0 1 10 1.0 7.2
Poids du balancier M6 × 1.0 2 10 1.0 7.2
Pignon mené de l'arbre de balancier M14 × 1.0 1 50 5.0 36
Patin de chaîne de distribution (côté admission) M6 × 1.0 2 10 1.0 7.2
Tendeur de chaîne de distribution M6 × 1.0 2 10 1.0 7.2
Boulon capuchon du tendeur de chaîne de distribution M6 × 1.0 1 7 0.7 5.1
Rotor M8 × 1.25 1 14 1.4 10
Bride de durit de radiateur M6 × 1.0 10 2 0.2 1.4
Boulon de vidange du liquide de refroidissement M6 × 1.0 1 10 1.0 7.2
Carter de pompe à eau M6 × 1.0 4 10 1.0 7.2
Support de radiateur M6 × 1.0 6 10 1.0 7.2
Radiateur M6 × 1.0 4 10 1.0 7.2
Tuyau de radiateur M6 × 1.0 1 10 1.0 7.2
Couvercle de pompe à huile M4 × 0.7 1 1.7 0.17 1.2
Pompe à huile M6 × 1.0 3 10 1.0 7.2
Boulon de vidange de l'élément de filtre à huile M6 × 1.0 1 10 1.0 7.2
Couvercle d'élément de filtre à huile M6 × 1.0 2 10 1.0 7.2
Crépine à huile (carter moteur) M6 × 1.0 2 10 1.0 7.2
Tuyau d'alimentation en huile 1 (M10) M10 × 1.25 1 20 2.0 14
Tuyau d'alimentation en huile 1 (M8) M8 × 1.25 2 18 1.8 13
Durit d'huile M6 × 1.0 2 8 0.8 5.8
△ Collier de durit d'huile —2 2 0.2 1.4
Crépine à huile (réservoir d'huile) M6 × 1.0 1 9 0.9 6.5
Boulon de vidange du réservoir d'huile M8 × 1.25 1 18 1.8 13
Réservoir d'huile (supérieur) M6 × 1.0 1 7 0.7 5.1
Réservoir d'huile et cadre M6 × 1.0 3 9 0.9 6.5
Boulon de contrôle de la pression d'huile M6 × 1.0 1 10 1.0 7.2
Raccord de carburateur M6 × 1.0 2 10 1.0 7.2
Collier à pince de raccord du carburateur M4 × 0.7 2 3 0.3 2.2
Collier à pince du conduit d'admission d'air M6 × 1.0 1 3 0.3 2.2
Boulon de réglage et contre-écrou de câble d'accélérateur M6 × 0.75 1 4 0.4 2.9
Câble des gaz (tiré) M6 × 1.0 1 4 0.4 2.9

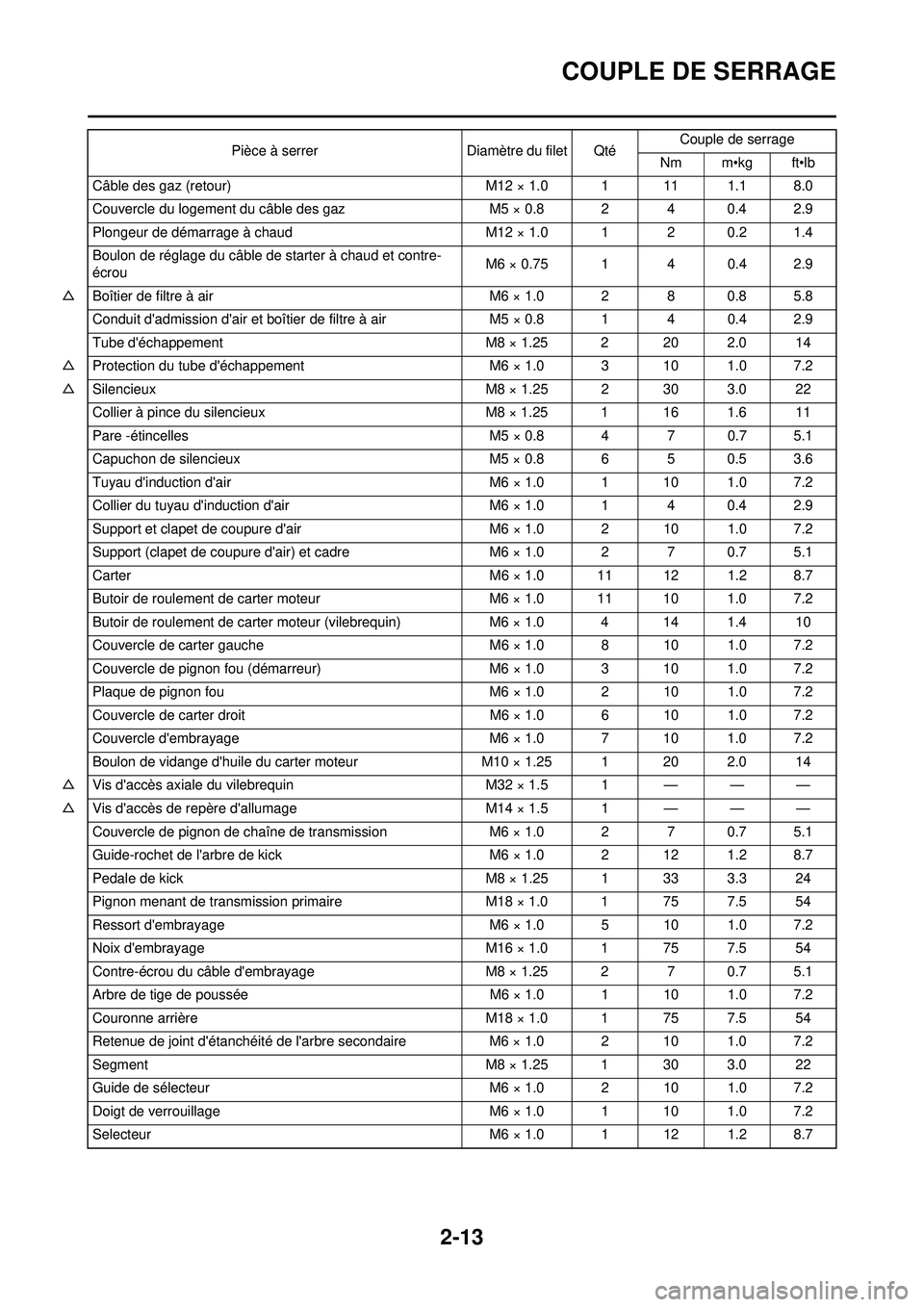

2-13
COUPLE DE SERRAGE
Câble des gaz (retour)M12 × 1.0 1 11 1.1 8.0
Couvercle du logement du câble des gaz M5 × 0.8 2 4 0.4 2.9
Plongeur de démarrage à chaud M12 × 1.0 1 2 0.2 1.4
Boulon de réglage du câble de starter à chaud et contre-
écrou M6 × 0.75 1 4 0.4 2.9
△ Boîtier de filtre à air M6 × 1.0 2 8 0.8 5.8
Conduit d'admission d'air et boîtier de filtre à airM5 × 0.8 1 4 0.4 2.9
Tube d'échappement M8 × 1.25 2 20 2.0 14
△ Protection du tube d'échappement M6 × 1.0 3 10 1.0 7.2
△ Silencieux M8 × 1.25 2 30 3.0 22
Collier à pince du silencieux M8 × 1.25 1 16 1.6 11
Pare -étincelles M5 × 0.8 4 7 0.7 5.1
Capuchon de silencieux M5 × 0.8 6 5 0.5 3.6
Tuyau d'induction d'air M6 × 1.0 1 10 1.0 7.2
Collier du tuyau d'induction d'air M6 × 1.0 1 4 0.4 2.9
Support et clapet de coupure d'air M6 × 1.0 2 10 1.0 7.2
Support (clapet de coupure d'air) et cadre M6 × 1.0 2 7 0.7 5.1
Carter M6 × 1.0 11 12 1.2 8.7
Butoir de roulement de carter moteur M6 × 1.0 11 10 1.0 7.2
Butoir de roulement de carter moteur (vilebrequin) M6 × 1.0 4 14 1.4 10
Couvercle de carter gauche M6 × 1.0 8 10 1.0 7.2
Couvercle de pignon fou (démarreur) M6 × 1.0 3 10 1.0 7.2
Plaque de pignon fou M6 × 1.0 2 10 1.0 7.2
Couvercle de carter droit M6 × 1.0 6 10 1.0 7.2
Couvercle d'embrayage M6 × 1.0 7 10 1.0 7.2
Boulon de vidange d'huile du carter moteur M10 × 1.25 1 20 2.0 14
△ Vis d'accès axiale du vilebrequin M32 × 1.5 1 — — —
△ Vis d'accès de repère d'allumage M14 × 1.5 1 — — —
Couvercle de pignon de chaîne de transmission M6 × 1.0 2 7 0.7 5.1
Guide-rochet de l'arbre de kick M6 × 1.0 2 12 1.2 8.7
Pedale de kick M8 × 1.25 1 33 3.3 24
Pignon menant de transmission primaire M18 × 1.0 1 75 7.5 54
Ressort d'embrayage M6 × 1.0 5 10 1.0 7.2
Noix d'embrayage M16 × 1.0 1 75 7.5 54
Contre-écrou du câble d'embrayage M8 × 1.25 2 7 0.7 5.1
Arbre de tige de poussée M6 × 1.0 1 10 1.0 7.2
Couronne arrière M18 × 1.0 1 75 7.5 54
Retenue de joint d'étanchéité de l'arbre secondaire M6 × 1.0 2 10 1.0 7.2
Segment M8 × 1.25 1 30 3.0 22
Guide de sélecteur M6 × 1.0 2 10 1.0 7.2
Doigt de verrouillage M6 × 1.0 1 10 1.0 7.2
Selecteur M6 × 1.0 1 12 1.2 8.7
Pièce à serrer
Diamètre du filet QtéCouple de serrage
Nm m•kg ft•lb

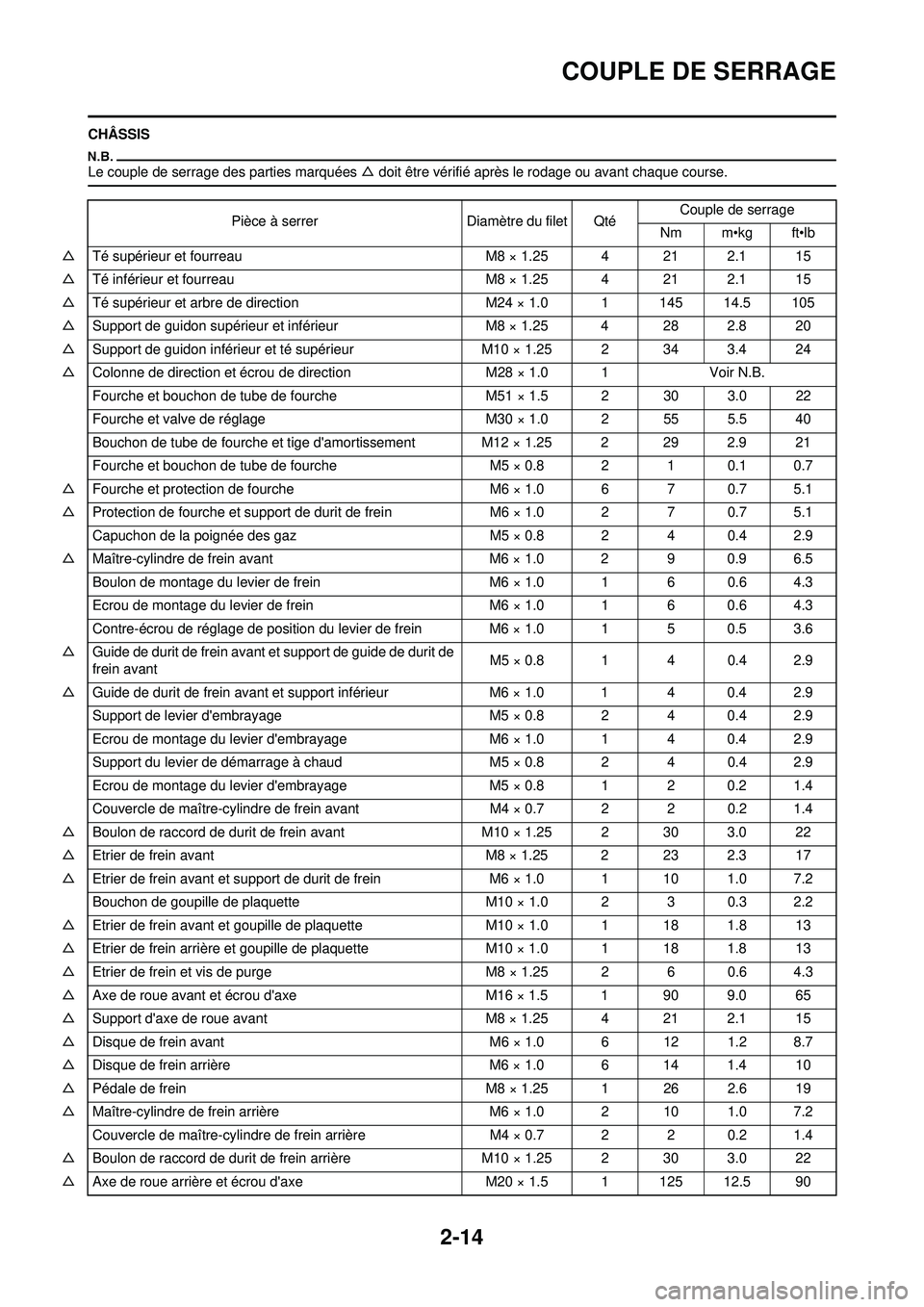

2-14
COUPLE DE SERRAGE
CHÂSSIS
Le couple de serrage des parties marquées △ doit être vérifié après le rodage ou avant chaque course.
Pièce à serrerDiamètre du filet QtéCouple de serrage
Nm m•kg ft•lb
△ Té supérieur et fourreau M8 × 1.25 4 21 2.1 15
△ Té inférieur et fourreau M8 × 1.25 4 21 2.1 15
△ Té supérieur et arbre de direction M24 × 1.0 1 145 14.5 105
△ Support de guidon supérieur et inférieur M8 × 1.25 4 28 2.8 20
△ Support de guidon inférieur et té supérieur M10 × 1.25 2 34 3.4 24
△ Colonne de direction et écrou de direction M28 × 1.0 1Voir N.B.
Fourche et bouchon de tube de fourche M51 × 1.5 2 30 3.0 22
Fourche et valve de réglage M30 × 1.0 2 55 5.5 40
Bouchon de tube de fourche et ti ge d'amortissement M12 × 1.25 2 29 2.9 21
Fourche et bouchon de tube de fourche M5 × 0.8 2 1 0.1 0.7
△ Fourche et protection de fourche M6 × 1.0 6 7 0.7 5.1
△ Protection de fourche et support de durit de freinM6 × 1.0 2 7 0.7 5.1
Capuchon de la poignée des gaz M5 × 0.8 2 4 0.4 2.9
△ Maître-cylindre de frein avant M6 × 1.0 2 9 0.9 6.5
Boulon de montage du levier de frein M6 × 1.0 1 6 0.6 4.3
Ecrou de montage du levier de frein M6 × 1.0 1 6 0.6 4.3
Contre-écrou de réglage de position du levier de frein M6 × 1.0 1 5 0.5 3.6
△ Guide de durit de frein avant et support de guide de durit de
frein avant M5 × 0.8 1 4 0.4 2.9
△ Guide de durit de frein avant et support inférieur M6 × 1.0 1 4 0.4 2.9
Support de levier d'embrayage M5 × 0.8 2 4 0.4 2.9
Ecrou de montage du levier d'embrayage M6 × 1.0 1 4 0.4 2.9
Support du levier de démarrage à chaud M5 × 0.8 2 4 0.4 2.9
Ecrou de montage du levier d'embrayage M5 × 0.8 1 2 0.2 1.4
Couvercle de maître-cylindre de frein avant M4 × 0.7 2 2 0.2 1.4
△ Boulon de raccord de durit de frein avant M10 × 1.25 2 30 3.0 22
△ Etrier de frein avant M8 × 1.25 2 23 2.3 17
△ Etrier de frein avant et support de durit de frein M6 × 1.0 1 10 1.0 7.2
Bouchon de goupille de plaquette M10 × 1.0 2 3 0.3 2.2
△ Etrier de frein avant et goup ille de plaquette M10 × 1.0 1 18 1.8 13
△ Etrier de frein arrière et goupille de plaquette M10 × 1.0 1 18 1.8 13
△ Etrier de frein et vis de purge M8 × 1.25 2 6 0.6 4.3
△ Axe de roue avant et écrou d'axe M16 × 1.5 1 90 9.0 65
△ Support d'axe de roue avant M8 × 1.25 4 21 2.1 15
△ Disque de frein avant M6 × 1.0 6 12 1.2 8.7
△ Disque de frein arrière M6 × 1.0 6 14 1.4 10
△ Pédale de frein M8 × 1.25 1 26 2.6 19
△ Maître-cylindre de frein arrière M6 × 1.0 2 10 1.0 7.2
Couvercle de maître-cylindre de frein arrièreM4 × 0.7 2 2 0.2 1.4
△ Boulon de raccord de durit de frein arrière M10 × 1.25 2 30 3.0 22
△ Axe de roue arrière et écrou d'axe M20 × 1.5 1 125 12.5 90

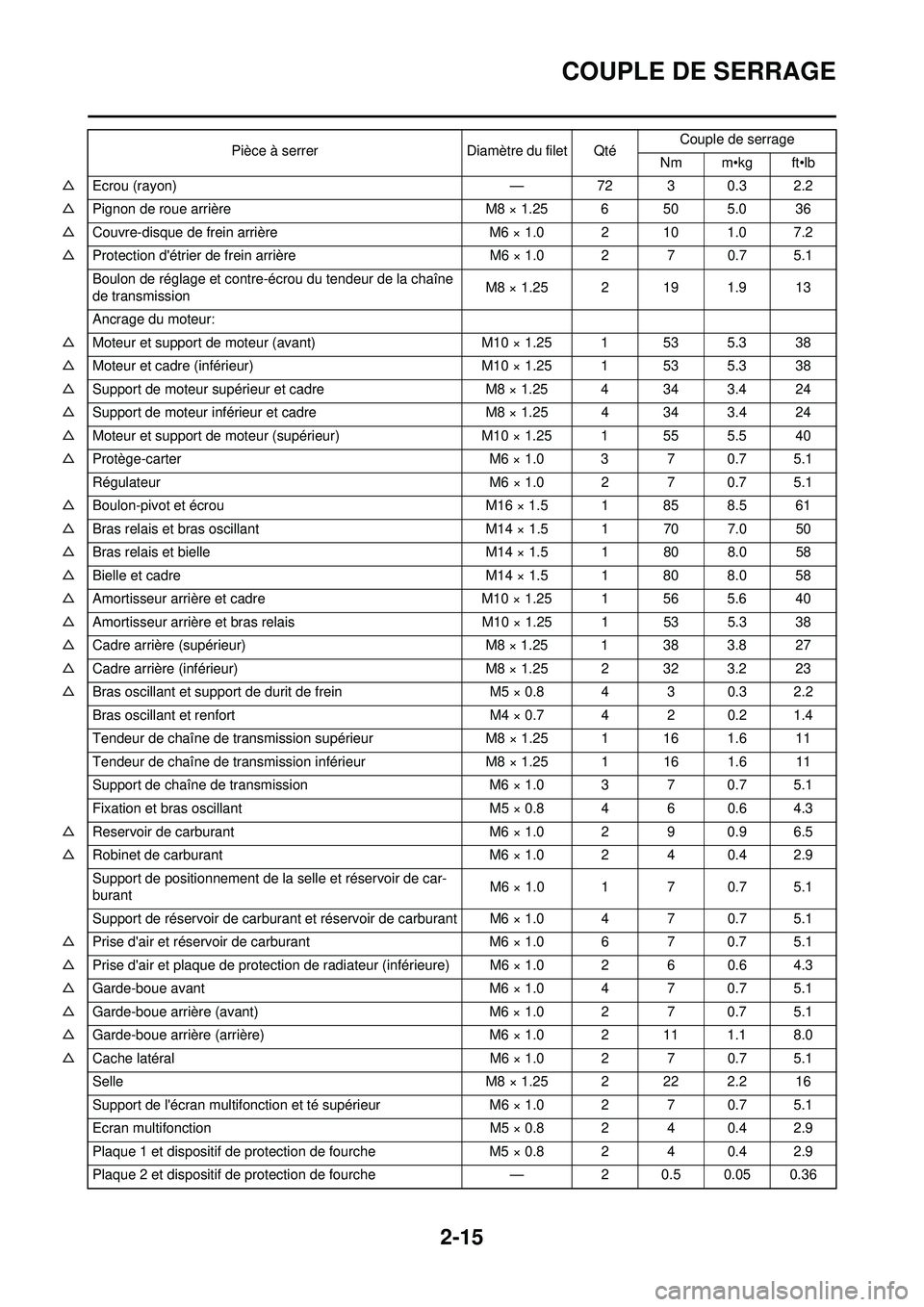

2-15
COUPLE DE SERRAGE
△Ecrou (rayon) — 72 3 0.3 2.2
△ Pignon de roue arrière M8 × 1.25 6 50 5.0 36
△ Couvre-disque de frein arrière M6 × 1.0 2 10 1.0 7.2
△ Protection d'étrier de frein arrière M6 × 1.0 2 7 0.7 5.1
Boulon de réglage et contre-écrou du tendeur de la chaîne
de transmission M8 × 1.25 2 19 1.9 13
Ancrage du moteur:
△ Moteur et support de moteur (avant) M10 × 1.25 1 53 5.3 38
△ Moteur et cadre (inférieur) M10 × 1.25 1 53 5.3 38
△ Support de moteur supérieur et cadre M8 × 1.25 4 34 3.4 24
△ Support de moteur inférieur et cadre M8 × 1.25 4 34 3.4 24
△ Moteur et support de moteur (supérieur) M10 × 1.25 1 55 5.5 40
△ Protège-carter M6 × 1.0 3 7 0.7 5.1
Régulateur M6 × 1.0 2 7 0.7 5.1
△ Boulon-pivot et écrou M16 × 1.5 1 85 8.5 61
△ Bras relais et bras oscillant M14 × 1.5 1 70 7.0 50
△ Bras relais et bielle M14 × 1.5 1 80 8.0 58
△ Bielle et cadre M14 × 1.5 1 80 8.0 58
△ Amortisseur arrière et cadre M10 × 1.25 1 56 5.6 40
△ Amortisseur arrière et bras relais M10 × 1.25 1 53 5.3 38
△ Cadre arrière (supérieur) M8 × 1.25 1 38 3.8 27
△ Cadre arrière (inférieur) M8 × 1.25 2 32 3.2 23
△ Bras oscillant et support de durit de frein M5 × 0.8 4 3 0.3 2.2
Bras oscillant et renfort M4 × 0.7 4 2 0.2 1.4
Tendeur de chaîne de transmission supérieur M8 × 1.25 1 16 1.6 11
Tendeur de chaîne de transmission inférieur M8 × 1.25 1 16 1.6 11
Support de chaîne de transmission M6 × 1.0 3 7 0.7 5.1
Fixation et bras oscillant M5 × 0.8 4 6 0.6 4.3
△ Reservoir de carburant M6 × 1.0 2 9 0.9 6.5
△ Robinet de carburant M6 × 1.0 2 4 0.4 2.9
Support de positionnement de la selle et réservoir de car-
burant M6 × 1.0 1 7 0.7 5.1
Support de réservoir de carburant et ré servoir de carburant M6 × 1.0 4 7 0.7 5.1
△ Prise d'air et réservoir de carburant M6 × 1.0 6 7 0.7 5.1
△ Prise d'air et plaque de protection de radiateur (inférieure) M6 × 1.0 2 6 0.6 4.3
△ Garde-boue avant M6 × 1.0 4 7 0.7 5.1
△ Garde-boue arrière (avant) M6 × 1.0 2 7 0.7 5.1
△ Garde-boue arrière (arrière) M6 × 1.0 2 11 1.1 8.0
△ Cache latéral M6 × 1.0 2 7 0.7 5.1
Selle M8 × 1.25 2 22 2.2 16
Support de l'écran multifonction et té supérieur M6 × 1.0 2 7 0.7 5.1
Ecran multifonction M5 × 0.8 2 4 0.4 2.9
Plaque 1 et dispositif de prot ection de fourche M5 × 0.8 2 4 0.4 2.9
Plaque 2 et dispositif de pr otection de fourche —2 0.5 0.05 0.36
Pièce à serrer
Diamètre du filet QtéCouple de serrage
Nm m•kg ft•lb

2-16
COUPLE DE SERRAGE
1. Serrer d'abord l'écrou crénelé de direction à 38 Nm (3.8 m•kg, 27 ft•lb) à l'aide d'une clé à ergots, puis le desserrer d'un
tour.
2. Resserrer l'écrou crénelé de direction à 7 Nm (0.7 m•kg, 5.1 ft•lb).
PARTIE ELECTRIQUE
Serrer l'écrou du rotor à 65 Nm (6.5 m•kg, 47 ft•lb), desserrer pui s resserrer l'écrou du rotor à 65 Nm (6.5 m •kg, 47 ft•lb).

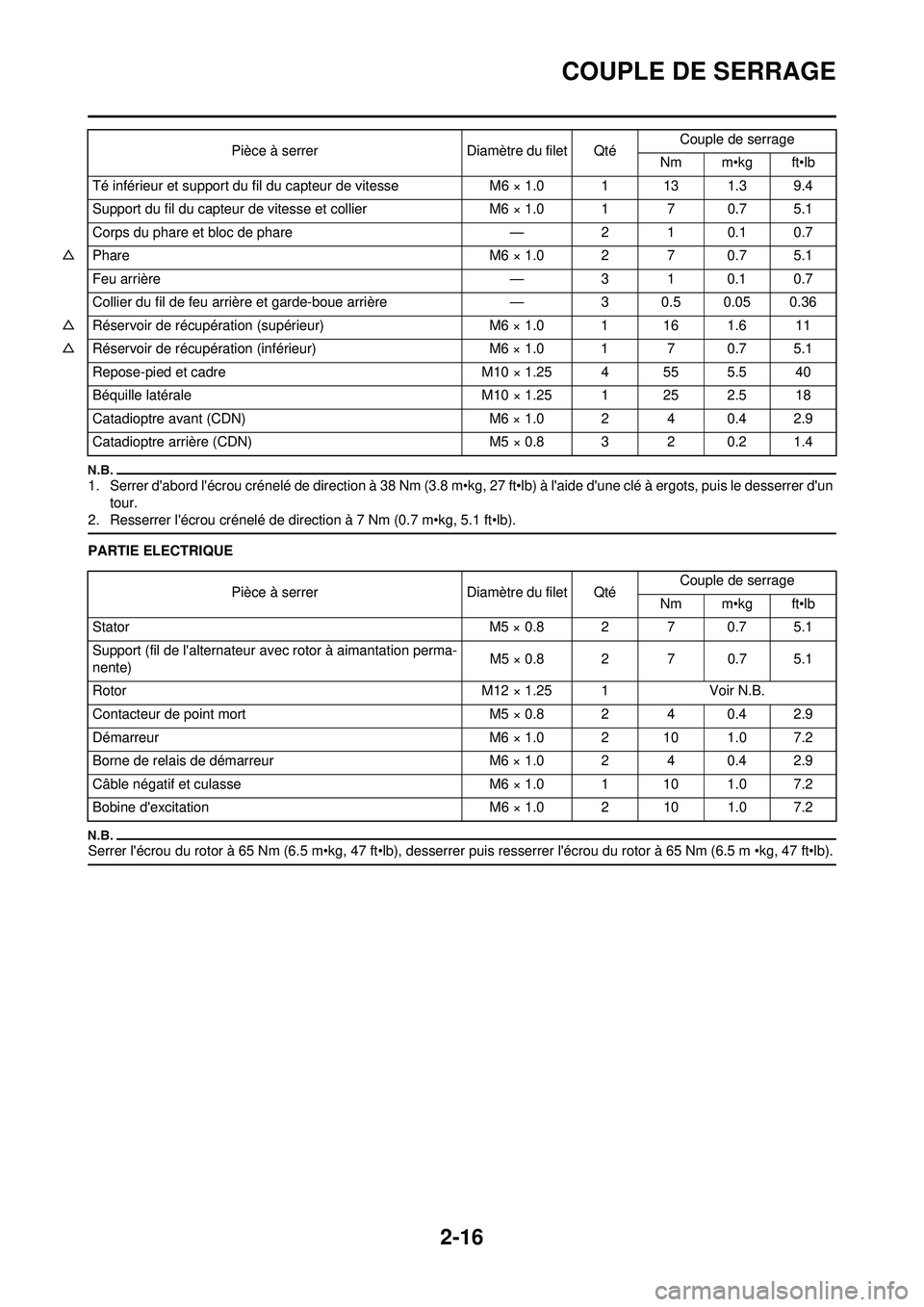

Té inférieur et support du fil du capteur de vitesse M6 × 1.0 1 13 1.3 9.4
Support du fil du capteur de vitesse et collierM6 × 1.0 1 7 0.7 5.1
Corps du phare et bloc de phare —2 1 0.1 0.7
△ Phare M6 × 1.0 2 7 0.7 5.1
Feu arrière —3 1 0.1 0.7
Collier du fil de feu arrière et garde-boue arrière —3 0.5 0.05 0.36
△ Réservoir de récupération (supérieur) M6 × 1.0 1 16 1.6 11
△ Réservoir de récupération (inférieur) M6 × 1.0 1 7 0.7 5.1
Repose-pied et cadre M10 × 1.25 4 55 5.5 40
Béquille latérale M10 × 1.25 1 25 2.5 18
Catadioptre avant (CDN) M6 × 1.0 2 4 0.4 2.9
Catadioptre arrière (CDN) M5 × 0.8 3 2 0.2 1.4
Pièce à serrer
Diamètre du filet QtéCouple de serrage
Nm m•kg ft•lb
Pièce à serrer Diamètre du filet QtéCouple de serrage
Nm m•kg ft•lb
Stator M5 × 0.8 2 7 0.7 5.1
Support (fil de l'alternateur av ec rotor à aimantation perma-
nente) M5 × 0.8 2 7 0.7 5.1
Rotor M12 × 1.25 1Voir N.B.
Contacteur de point mort M5 × 0.8 2 4 0.4 2.9
Démarreur M6 × 1.0 2 10 1.0 7.2
Borne de relais de démarreur M6 × 1.0 2 4 0.4 2.9
Câble négatif et culasse M6 × 1.0 1 10 1.0 7.2
Bobine d'excitation M6 × 1.0 2 10 1.0 7.2

2-17
COUPLE DE SERRAGE

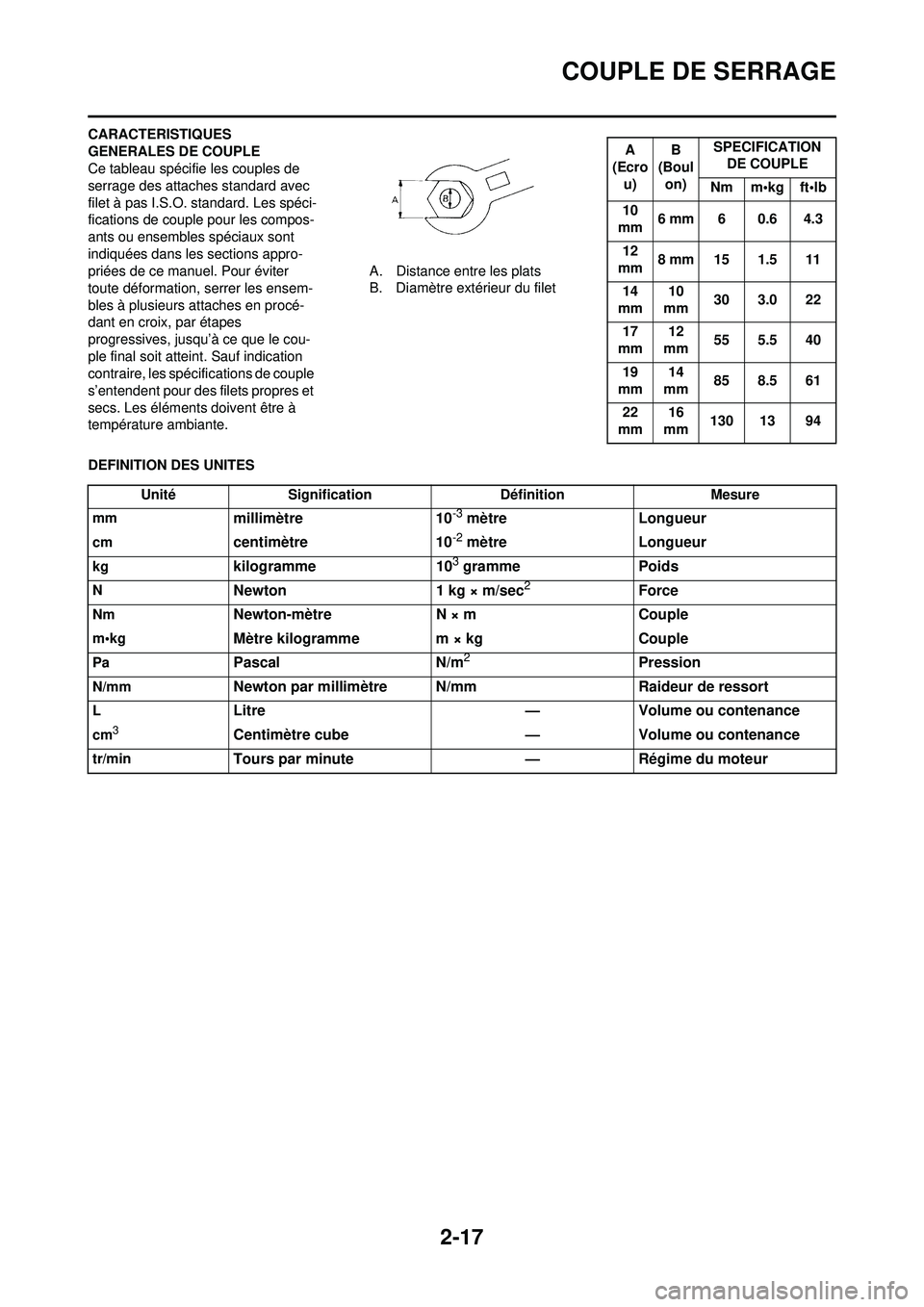

CARACTERISTIQUES
GENERALES DE COUPLE
Ce tableau spécifie les couples de
serrage des attaches standard avec
filet à pas I.S.O. standard. Les spéci-
fications de couple pour les compos-
ants ou ensembles spéciaux sont
indiquées dans les sections appro-
priées de ce manuel. Pour éviter
toute déformation, serrer les ensem-
bles à plusieurs attaches en procé-
dant en croix, par étapes
progressives, jusqu’à ce que le cou-
ple final soit atteint. Sauf indication
contraire, les spécifications de couple
s’entendent pour des filets propres et
secs. Les éléments doivent être à
température ambiante.A. Distance entre les plats
B. Diamètre extérieur du filet
DEFINITION DES UNITES
A
(Ecro
u) B
(Boul
on) SPECIFICATION
DE COUPLE
Nm m•kg ft•lb
10
mm 6 mm 6 0.6 4.3
12
mm 8 mm 15 1.5 11
14
mm 10
mm 30 3.0 22
17
mm 12
mm 55 5.5 40
19
mm 14
mm 85 8.5 61
22
mm 16
mm 130 13 94
Unité
Signification DéfinitionMesure
mm
millimètre 10-3 mètreLongueur
cmcentimètre 10-2 mètreLongueur
kgkilogramme 103 grammePoids
NNewton 1 kg × m/sec2Force
NmNewton-mètreN × mCouple
m•kgMètre kilogrammem × kg Couple
PaPascalN/m2Pression
N/mmNewton par millimètre N/mm Raideur de ressort
LLitre—Volume ou contenance
cm3Centimètre cube —Volume ou contenance
tr/minTours par minute —Régime du moteur

2-18
COUPLE DE SERRAGE

2-19

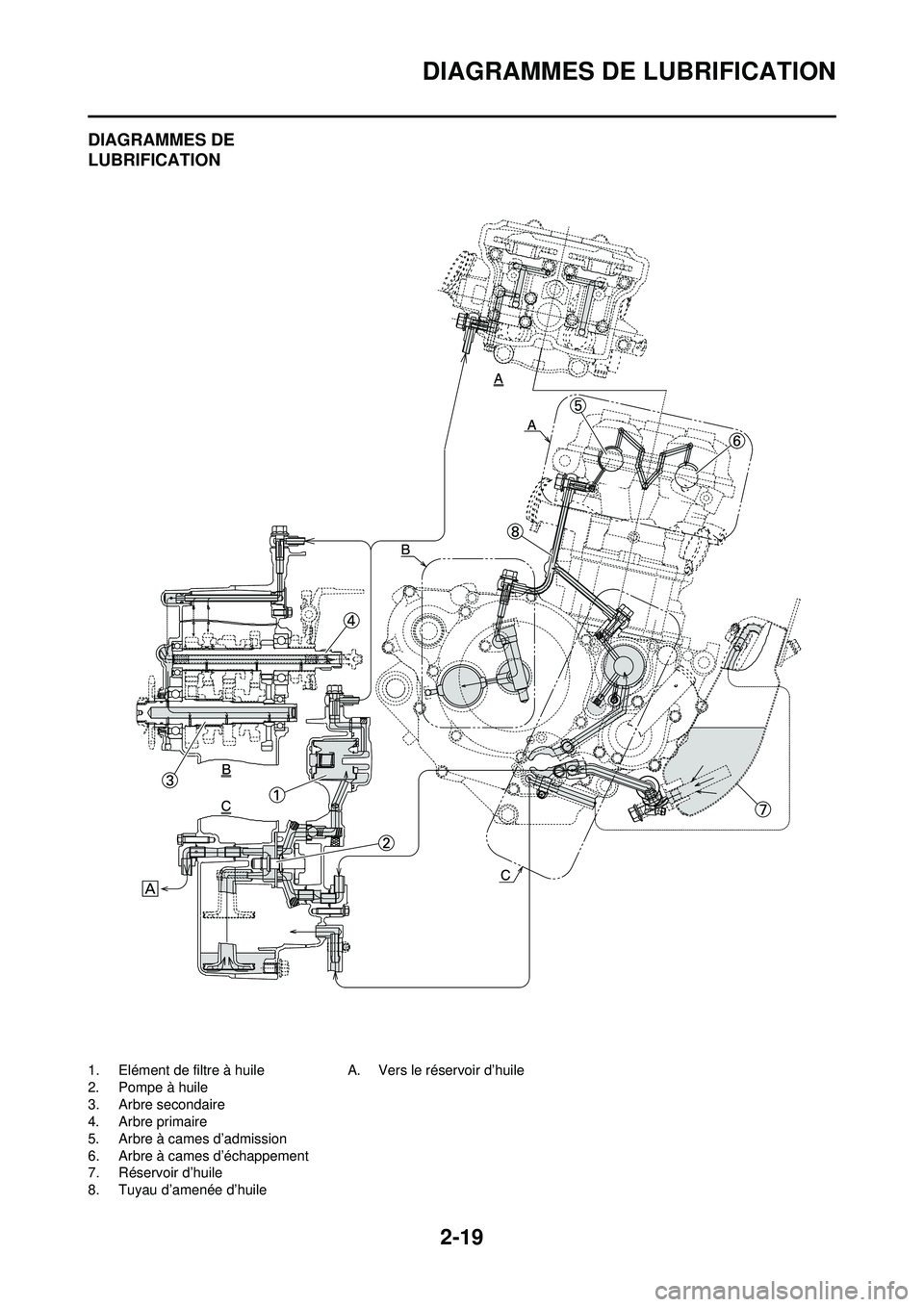

DIAGRAMMES DE LUBRIFICATION
DIAGRAMMES DE
LUBRIFICATION
1. Elément de filtre à huile
2. Pompe à huile
3. Arbre secondaire
4. Arbre primaire
5. Arbre à cames d’admission
6. Arbre à cames d’échappement
7. Réservoir d’huile
8. Tuyau d’amenée d’huileA. Vers le réservoir d’huile
