KURBELWELLE UND AUSGLEICHSWELLE
6-79

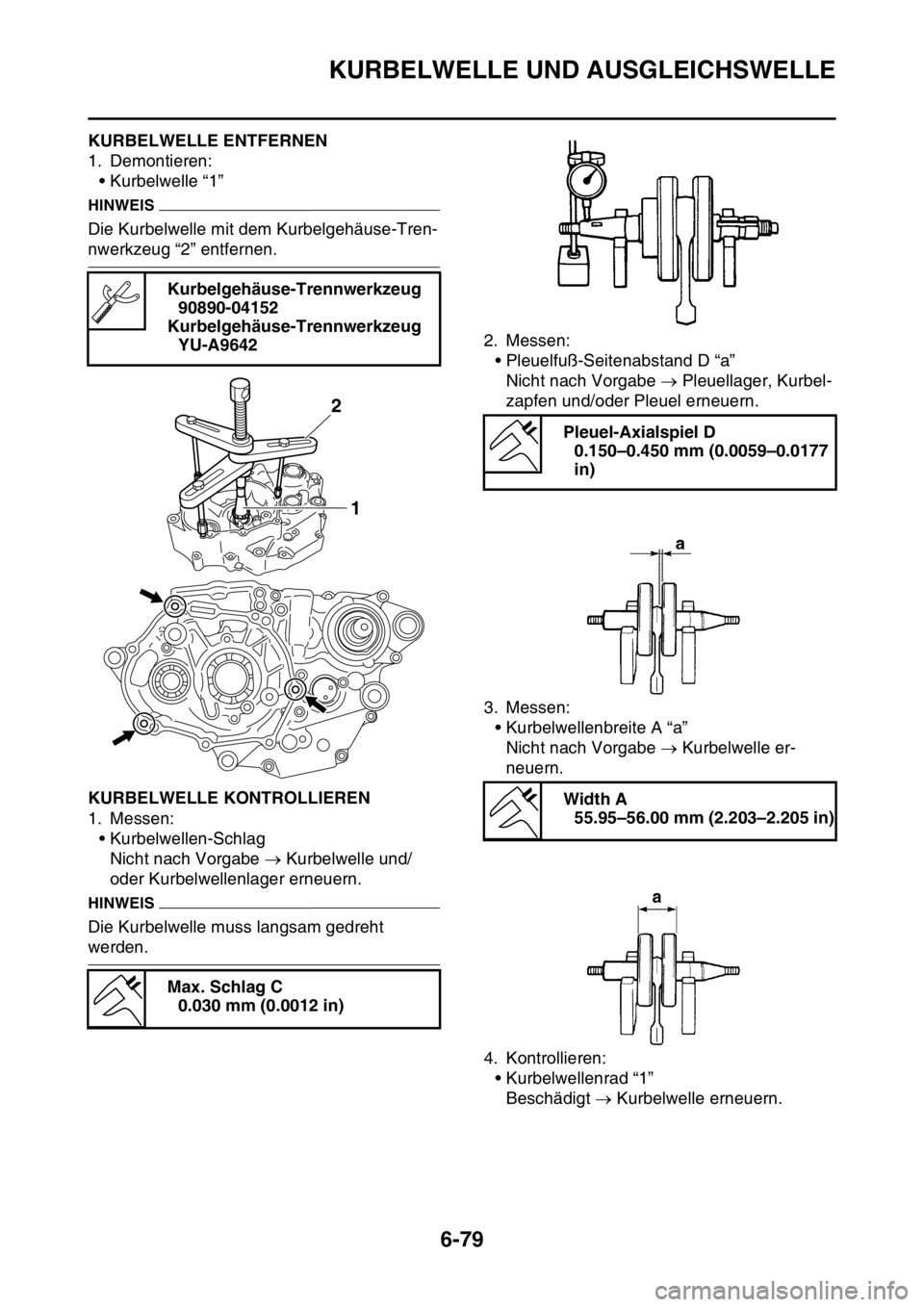

GAS2GB3320KURBELWELLE ENTFERNEN
1. Demontieren:
• Kurbelwelle “1”
HINWEIS
Die Kurbelwelle mit dem Kurbelgehäuse-Tren-
nwerkzeug “2” entfernen.
GAS2GB3321KURBELWELLE KONTROLLIEREN
1. Messen:
• Kurbelwellen-Schlag
Nicht nach Vorgabe  Kurbelwelle und/
oder Kurbelwellenlager erneuern.
HINWEIS
Die Kurbelwelle muss langsam gedreht
werden.2. Messen:
• Pleuelfuß-Seitenabstand D “a”
Nicht nach Vorgabe  Pleuellager, Kurbel-
zapfen und/oder Pleuel erneuern.
3. Messen:
• Kurbelwellenbreite A “a”
Nicht nach Vorgabe  Kurbelwelle er-
neuern.
4. Kontrollieren:
• Kurbelwellenrad “1”
Beschädigt  Kurbelwelle erneuern. Kurbelgehäuse-Trennwerkzeug
90890-04152
Kurbelgehäuse-Trennwerkzeug
YU-A9642
Max. Schlag C
0.030 mm (0.0012 in)
2
1
Pleuel-Axialspiel D
0.150–0.450 mm (0.0059–0.0177
in)
Width A
55.95–56.00 mm (2.203–2.205 in)
