YAMAHA WR 250R 2008 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-10
2
3
4
5
67
8
9

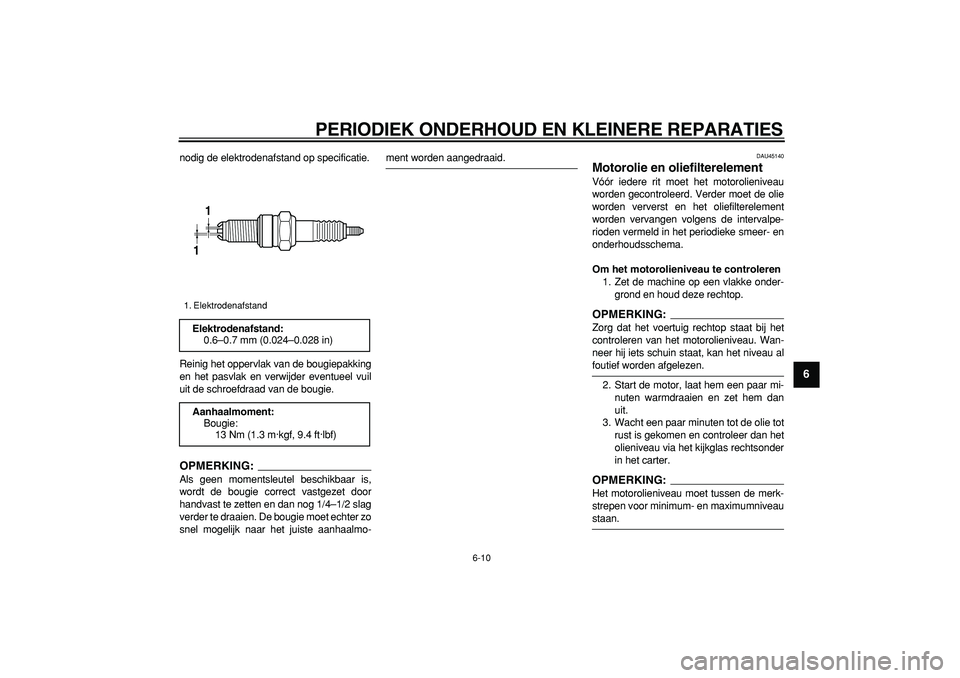

nodig de elektrodenafstand op specificatie.
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.
OPMERKING:

Als geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4–1/2 slag
verder te draaien. De bougie moet echter zo
snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.
DAU45140
Motorolie en oliefilterelement
Vóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en het oliefilterelement
worden vervangen volgens de intervalpe-
rioden vermeld in het periodieke smeer- en
onderhoudsschema.
Om het motorolieniveau te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
OPMERKING:

Zorg dat het voertuig rechtop staat bij het
controleren van het motorolieniveau. Wan-
neer hij iets schuin staat, kan het niveau al
foutief worden afgelezen.
2. Start de motor, laat hem een paar mi-
nuten warmdraaien en zet hem dan
uit.
3. Wacht een paar minuten tot de olie tot
rust is gekomen en controleer dan het
olieniveau via het kijkglas rechtsonder
in het carter.
OPMERKING:

Het motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.
1. Elektrodenafstand
Elektrodenafstand:
0.6–0.7 mm (0.024–0.028 in)
Aanhaalmoment:
Bougie:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
11

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-11
1
2
3
4
5
6
7
8
9

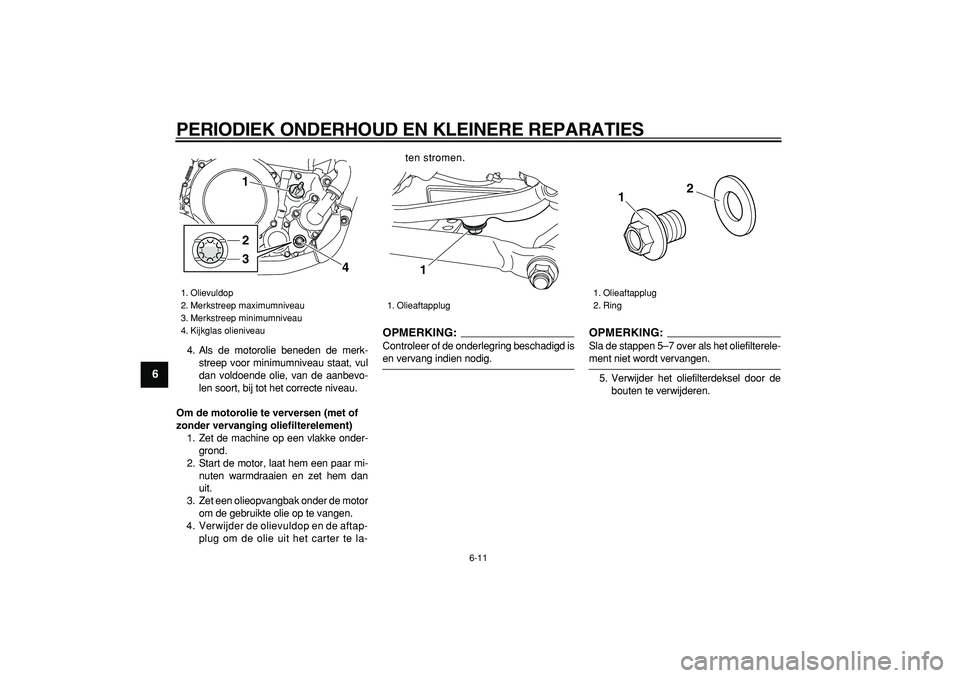

4. Als de motorolie beneden de merk-
streep voor minimumniveau staat, vul
dan voldoende olie, van de aanbevo-
len soort, bij tot het correcte niveau.
Om de motorolie te verversen (met of
zonder vervanging oliefilterelement)
1. Zet de machine op een vlakke onder-
grond.
2. Start de motor, laat hem een paar mi-
nuten warmdraaien en zet hem dan
uit.
3. Zet een olieopvangbak onder de motor
om de gebruikte olie op te vangen.
4. Verwijder de olievuldop en de aftap-
plug om de olie uit het carter te la-ten stromen.
OPMERKING:

Controleer of de onderlegring beschadigd is
en vervang indien nodig.
OPMERKING:

Sla de stappen 5–7 over als het oliefilterele-
ment niet wordt vervangen.
5. Verwijder het oliefilterdeksel door de
bouten te verwijderen.
1. Olievuldop
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
4. Kijkglas olieniveau
1
2
3
4

1. Olieaftapplug
1

1. Olieaftapplug
2. Ring
2
1

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-12
2
3
4
5
67
8
9

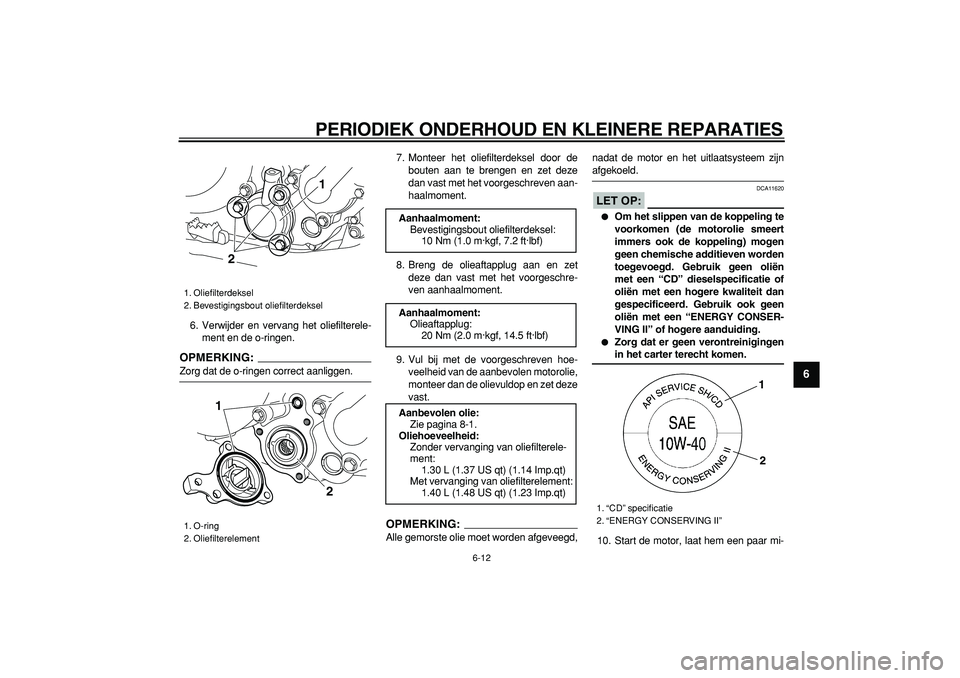

6. Verwijder en vervang het oliefilterele-
ment en de o-ringen.
OPMERKING:

Zorg dat de o-ringen correct aanliggen.7. Monteer het oliefilterdeksel door de
bouten aan te brengen en zet deze
dan vast met het voorgeschreven aan-
haalmoment.
8. Breng de olieaftapplug aan en zet
deze dan vast met het voorgeschre-
ven aanhaalmoment.
9. Vul bij met de voorgeschreven hoe-
veelheid van de aanbevolen motorolie,
monteer dan de olievuldop en zet deze
vast.
OPMERKING:

Alle gemorste olie moet worden afgeveegd,nadat de motor en het uitlaatsysteem zijn
afgekoeld.
LET OP:

DCA11620

Om het slippen van de koppeling te
voorkomen (de motorolie smeert
immers ook de koppeling) mogen
geen chemische additieven worden
toegevoegd. Gebruik geen oliën
met een “CD” dieselspecificatie of
oliën met een hogere kwaliteit dan
gespecificeerd. Gebruik ook geen
oliën met een “ENERGY CONSER-
VING II” of hogere aanduiding.

Zorg dat er geen verontreinigingen
in het carter terecht komen.
10. Start de motor, laat hem een paar mi-
1. Oliefilterdeksel
2. Bevestigingsbout oliefilterdeksel
1. O-ring
2. Oliefilterelement
1
2
1
2

Aanhaalmoment:
Bevestigingsbout oliefilterdeksel:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Aanhaalmoment:
Olieaftapplug:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
Aanbevolen olie:
Zie pagina 8-1.
Oliehoeveelheid:
Zonder vervanging van oliefilterele-
ment:
1.30 L (1.37 US qt) (1.14 Imp.qt)
Met vervanging van oliefilterelement:
1.40 L (1.48 US qt) (1.23 Imp.qt)

1. “CD” specificatie
2. “ENERGY CONSERVING II”
1
2

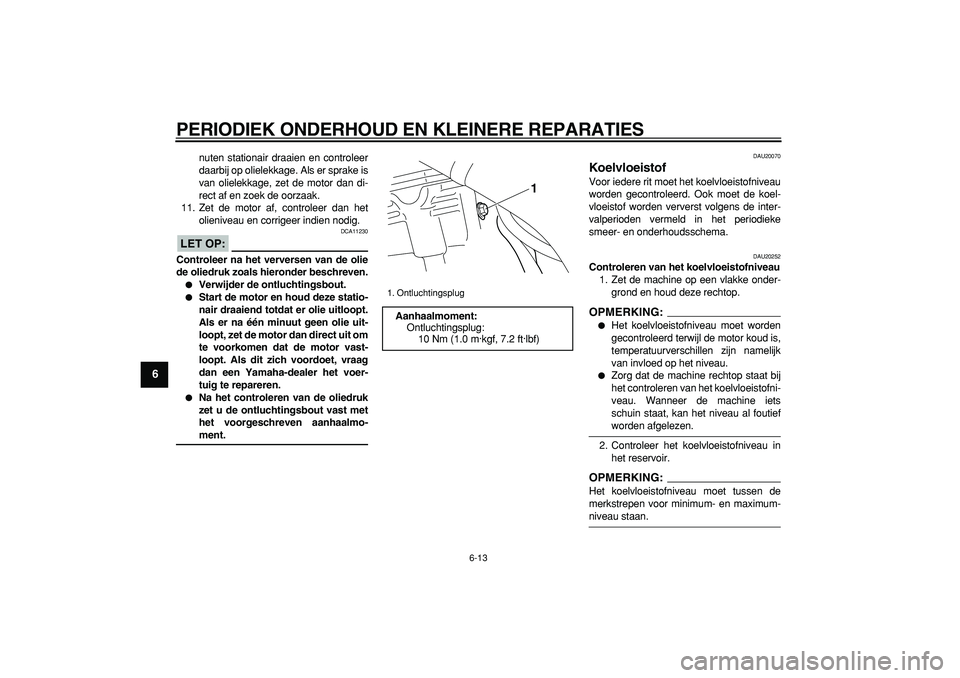

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-13
1
2
3
4
5
6
7
8
9

nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.
11. Zet de motor af, controleer dan het
olieniveau en corrigeer indien nodig.
LET OP:

DCA11230
Controleer na het verversen van de olie
de oliedruk zoals hieronder beschreven.

Verwijder de ontluchtingsbout.

Start de motor en houd deze statio-
nair draaiend totdat er olie uitloopt.
Als er na één minuut geen olie uit-
loopt, zet de motor dan direct uit om
te voorkomen dat de motor vast-
loopt. Als dit zich voordoet, vraag
dan een Yamaha-dealer het voer-
tuig te repareren.

Na het controleren van de oliedruk
zet u de ontluchtingsbout vast met
het voorgeschreven aanhaalmo-
ment.
DAU20070
Koelvloeistof
Voor iedere rit moet het koelvloeistofniveau
worden gecontroleerd. Ook moet de koel-
vloeistof worden ververst volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU20252
Controleren van het koelvloeistofniveau
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
OPMERKING:


Het koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud is,
temperatuurverschillen zijn namelijk
van invloed op het niveau.

Zorg dat de machine rechtop staat bij
het controleren van het koelvloeistofni-
veau. Wanneer de machine iets
schuin staat, kan het niveau al foutief
worden afgelezen.
2. Controleer het koelvloeistofniveau in
het reservoir.
OPMERKING:

Het koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maximum-
niveau staan.
1. Ontluchtingsplug
Aanhaalmoment:
Ontluchtingsplug:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)1

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-14
2
3
4
5
67
8
9

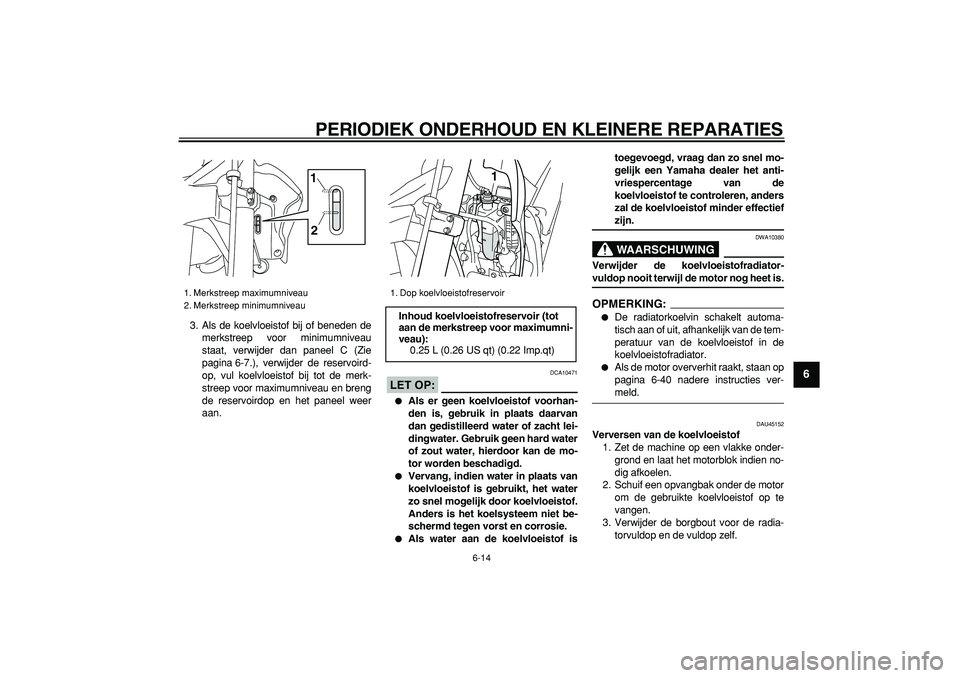

3. Als de koelvloeistof bij of beneden de
merkstreep voor minimumniveau
staat, verwijder dan paneel C (Zie
pagina 6-7.), verwijder de reservoird-
op, vul koelvloeistof bij tot de merk-
streep voor maximumniveau en breng
de reservoirdop en het paneel weer
aan.
LET OP:

DCA10471

Als er geen koelvloeistof voorhan-
den is, gebruik in plaats daarvan
dan gedistilleerd water of zacht lei-
dingwater. Gebruik geen hard water
of zout water, hierdoor kan de mo-
tor worden beschadigd.

Vervang, indien water in plaats van
koelvloeistof is gebruikt, het water
zo snel mogelijk door koelvloeistof.
Anders is het koelsysteem niet be-
schermd tegen vorst en corrosie.

Als water aan de koelvloeistof istoegevoegd, vraag dan zo snel mo-
gelijk een Yamaha dealer het anti-
vriespercentage van de
koelvloeistof te controleren, anders
zal de koelvloeistof minder effectief
zijn.
WAARSCHUWING

DWA10380
Verwijder de koelvloeistofradiator-
vuldop nooit terwijl de motor nog heet is.
OPMERKING:


De radiatorkoelvin schakelt automa-
tisch aan of uit, afhankelijk van de tem-
peratuur van de koelvloeistof in de
koelvloeistofradiator.

Als de motor oververhit raakt, staan op
pagina 6-40 nadere instructies ver-
meld.
DAU45152
Verversen van de koelvloeistof
1. Zet de machine op een vlakke onder-
grond en laat het motorblok indien no-
dig afkoelen.
2. Schuif een opvangbak onder de motor
om de gebruikte koelvloeistof op te
vangen.
3. Verwijder de borgbout voor de radia-
torvuldop en de vuldop zelf.
1. Merkstreep maximumniveau
2. Merkstreep minimumniveau
1
2

1. Dop koelvloeistofreservoir
Inhoud koelvloeistofreservoir (tot
aan de merkstreep voor maximumni-
veau):
0.25 L (0.26 US qt) (0.22 Imp.qt)
1

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-15
1
2
3
4
5
6
7
8
9

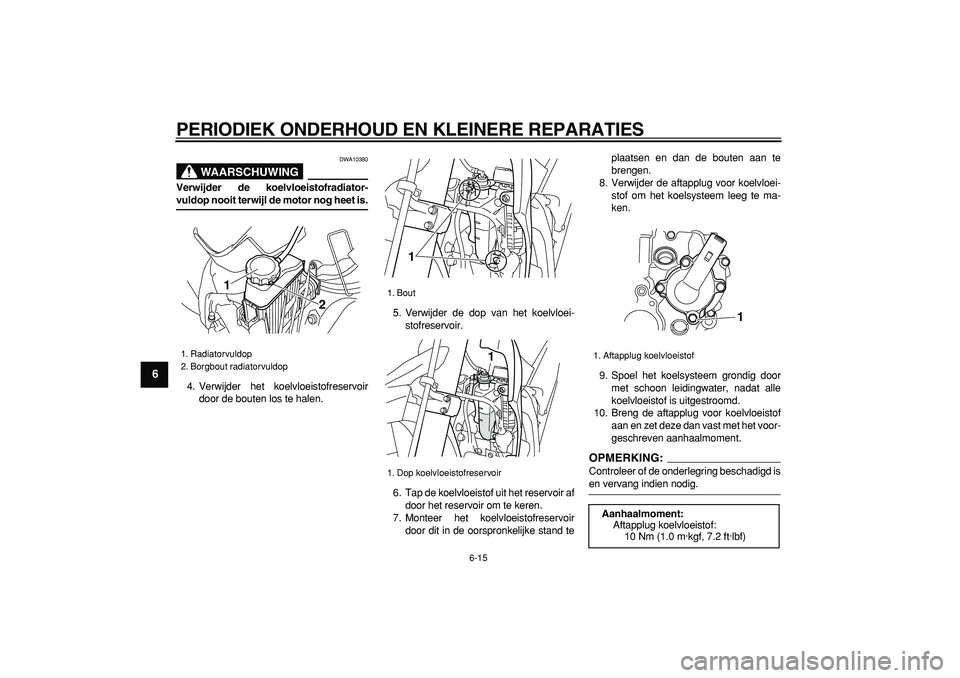

WAARSCHUWING

DWA10380
Verwijder de koelvloeistofradiator-
vuldop nooit terwijl de motor nog heet is.
4. Verwijder het koelvloeistofreservoir
door de bouten los te halen.5. Verwijder de dop van het koelvloei-
stofreservoir.
6. Tap de koelvloeistof uit het reservoir af
door het reservoir om te keren.
7. Monteer het koelvloeistofreservoir
door dit in de oorspronkelijke stand teplaatsen en dan de bouten aan te
brengen.
8. Verwijder de aftapplug voor koelvloei-
stof om het koelsysteem leeg te ma-
ken.
9. Spoel het koelsysteem grondig door
met schoon leidingwater, nadat alle
koelvloeistof is uitgestroomd.
10. Breng de aftapplug voor koelvloeistof
aan en zet deze dan vast met het voor-
geschreven aanhaalmoment.
OPMERKING:

Controleer of de onderlegring beschadigd is
en vervang indien nodig.
1. Radiatorvuldop
2. Borgbout radiatorvuldop
2 1

1. Bout
1. Dop koelvloeistofreservoir
1
1
1. Aftapplug koelvloeistof
Aanhaalmoment:
Aftapplug koelvloeistof:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-16
2
3
4
5
67
8
9

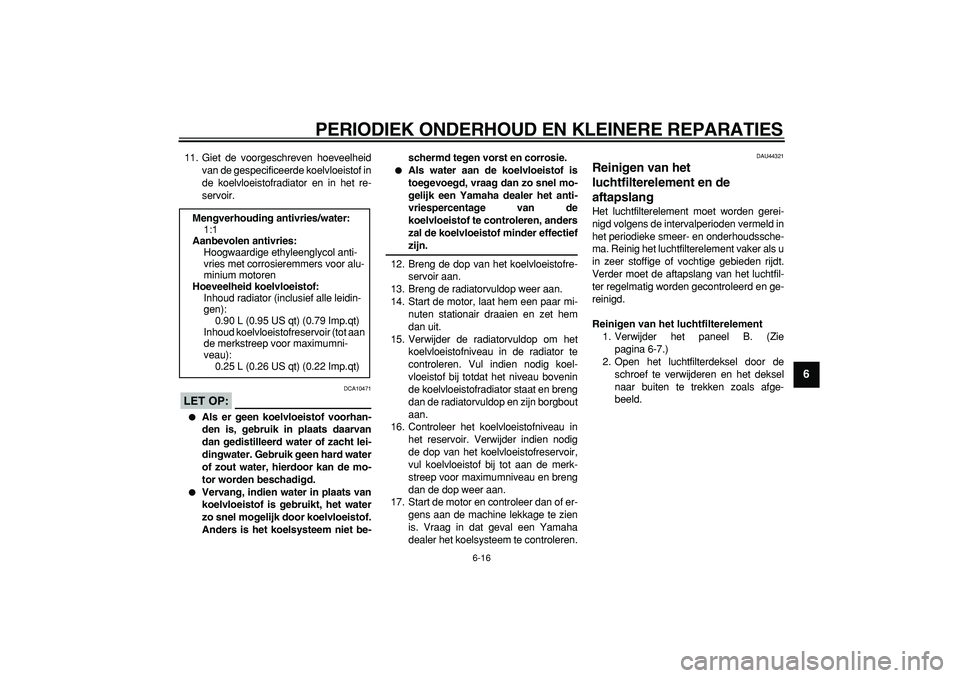

11. Giet de voorgeschreven hoeveelheid
van de gespecificeerde koelvloeistof in
de koelvloeistofradiator en in het re-
servoir.
LET OP:

DCA10471

Als er geen koelvloeistof voorhan-
den is, gebruik in plaats daarvan
dan gedistilleerd water of zacht lei-
dingwater. Gebruik geen hard water
of zout water, hierdoor kan de mo-
tor worden beschadigd.

Vervang, indien water in plaats van
koelvloeistof is gebruikt, het water
zo snel mogelijk door koelvloeistof.
Anders is het koelsysteem niet be-schermd tegen vorst en corrosie.

Als water aan de koelvloeistof is
toegevoegd, vraag dan zo snel mo-
gelijk een Yamaha dealer het anti-
vriespercentage van de
koelvloeistof te controleren, anders
zal de koelvloeistof minder effectief
zijn.
12. Breng de dop van het koelvloeistofre-
servoir aan.
13. Breng de radiatorvuldop weer aan.
14. Start de motor, laat hem een paar mi-
nuten stationair draaien en zet hem
dan uit.
15. Verwijder de radiatorvuldop om het
koelvloeistofniveau in de radiator te
controleren. Vul indien nodig koel-
vloeistof bij totdat het niveau bovenin
de koelvloeistofradiator staat en breng
dan de radiatorvuldop en zijn borgbout
aan.
16. Controleer het koelvloeistofniveau in
het reservoir. Verwijder indien nodig
de dop van het koelvloeistofreservoir,
vul koelvloeistof bij tot aan de merk-
streep voor maximumniveau en breng
dan de dop weer aan.
17. Start de motor en controleer dan of er-
gens aan de machine lekkage te zien
is. Vraag in dat geval een Yamaha
dealer het koelsysteem te controleren.
DAU44321
Reinigen van het
luchtfilterelement en de
aftapslang
Het luchtfilterelement moet worden gerei-
nigd volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Reinig het luchtfilterelement vaker als u
in zeer stoffige of vochtige gebieden rijdt.
Verder moet de aftapslang van het luchtfil-
ter regelmatig worden gecontroleerd en ge-
reinigd.
Reinigen van het luchtfilterelement
1. Verwijder het paneel B. (Zie
pagina 6-7.)
2. Open het luchtfilterdeksel door de
schroef te verwijderen en het deksel
naar buiten te trekken zoals afge-
beeld.
Mengverhouding antivries/water:
1:1
Aanbevolen antivries:
Hoogwaardige ethyleenglycol anti-
vries met corrosieremmers voor alu-
minium motoren
Hoeveelheid koelvloeistof:
Inhoud radiator (inclusief alle leidin-
gen):
0.90 L (0.95 US qt) (0.79 Imp.qt)
Inhoud koelvloeistofreservoir (tot aan
de merkstreep voor maximumni-
veau):
0.25 L (0.26 US qt) (0.22 Imp.qt)

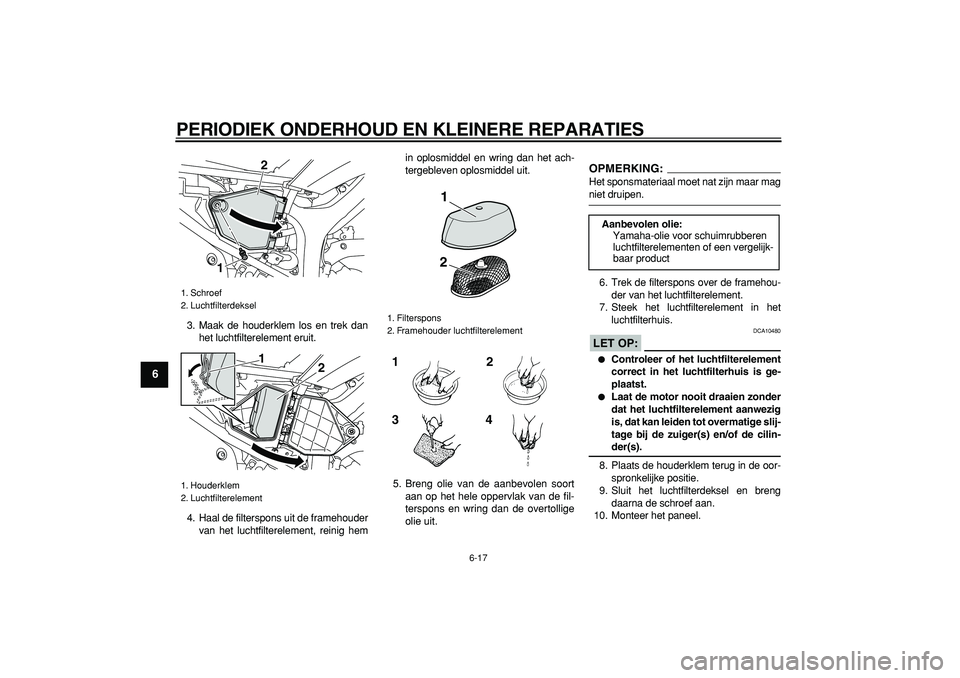

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-17
1
2
3
4
5
6
7
8
9

3. Maak de houderklem los en trek dan
het luchtfilterelement eruit.
4. Haal de filterspons uit de framehouder
van het luchtfilterelement, reinig hemin oplosmiddel en wring dan het ach-
tergebleven oplosmiddel uit.
5. Breng olie van de aanbevolen soort
aan op het hele oppervlak van de fil-
terspons en wring dan de overtollige
olie uit.
OPMERKING:

Het sponsmateriaal moet nat zijn maar mag
niet druipen.
6. Trek de filterspons over de framehou-
der van het luchtfilterelement.
7. Steek het luchtfilterelement in het
luchtfilterhuis.
LET OP:

DCA10480

Controleer of het luchtfilterelement
correct in het luchtfilterhuis is ge-
plaatst.

Laat de motor nooit draaien zonder
dat het luchtfilterelement aanwezig
is, dat kan leiden tot overmatige slij-
tage bij de zuiger(s) en/of de cilin-
der(s).
8. Plaats de houderklem terug in de oor-
spronkelijke positie.
9. Sluit het luchtfilterdeksel en breng
daarna de schroef aan.
10. Monteer het paneel.
1. Schroef
2. Luchtfilterdeksel
1. Houderklem
2. Luchtfilterelement
2
11
2

1. Filterspons
2. Framehouder luchtfilterelement
1
2
12
3
4

Aanbevolen olie:
Yamaha-olie voor schuimrubberen
luchtfilterelementen of een vergelijk-
baar product

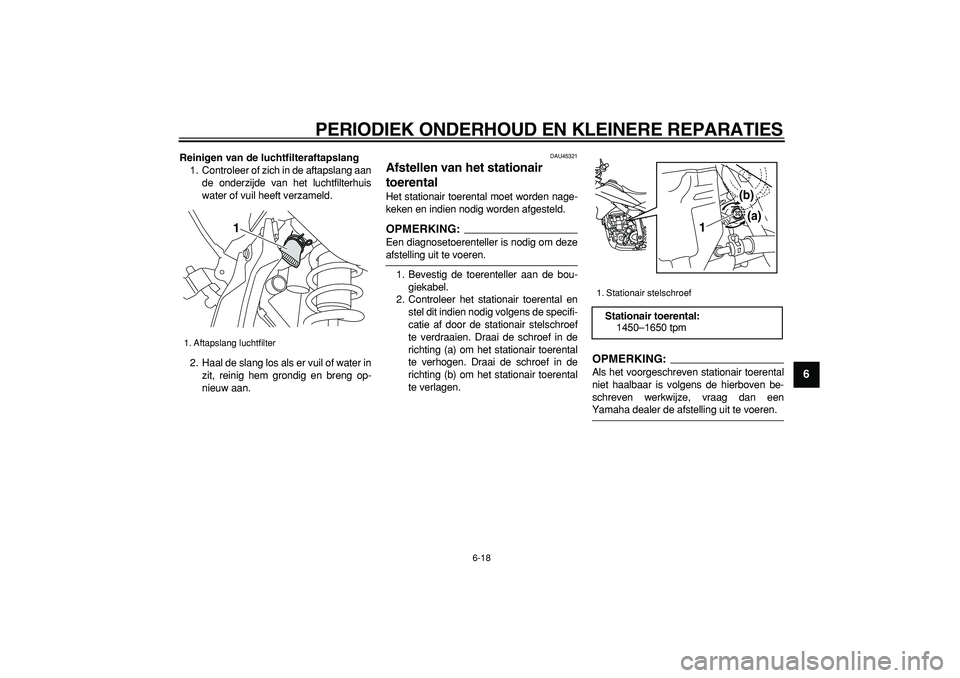

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-18
2
3
4
5
67
8
9

Reinigen van de luchtfilteraftapslang
1. Controleer of zich in de aftapslang aan
de onderzijde van het luchtfilterhuis
water of vuil heeft verzameld.
2. Haal de slang los als er vuil of water in
zit, reinig hem grondig en breng op-
nieuw aan.
DAU45321
Afstellen van het stationair
toerental
Het stationair toerental moet worden nage-
keken en indien nodig worden afgesteld.
OPMERKING:

Een diagnosetoerenteller is nodig om deze
afstelling uit te voeren.
1. Bevestig de toerenteller aan de bou-
giekabel.
2. Controleer het stationair toerental en
stel dit indien nodig volgens de specifi-
catie af door de stationair stelschroef
te verdraaien. Draai de schroef in de
richting (a) om het stationair toerental
te verhogen. Draai de schroef in de
richting (b) om het stationair toerental
te verlagen.
OPMERKING:

Als het voorgeschreven stationair toerental
niet haalbaar is volgens de hierboven be-
schreven werkwijze, vraag dan een
Yamaha dealer de afstelling uit te voeren.
1. Aftapslang luchtfilter
1

1. Stationair stelschroef
Stationair toerental:
1450–1650 tpm
1
(b)
(a)

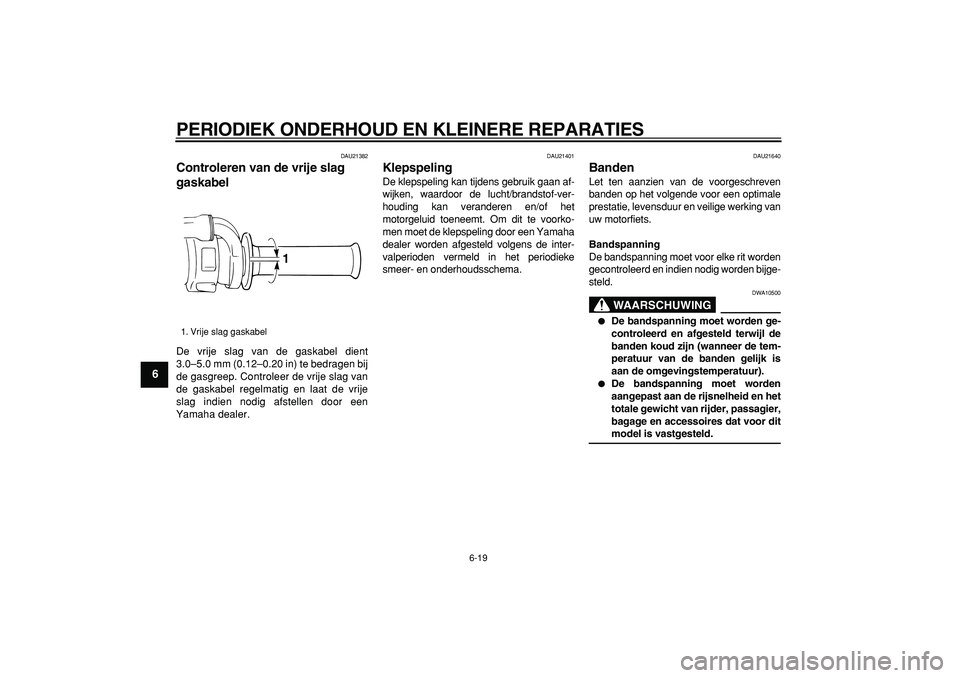

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-19
1
2
3
4
5
6
7
8
9

DAU21382
Controleren van de vrije slag
gaskabel
De vrije slag van de gaskabel dient
3.0–5.0 mm (0.12–0.20 in) te bedragen bij
de gasgreep. Controleer de vrije slag van
de gaskabel regelmatig en laat de vrije
slag indien nodig afstellen door een
Yamaha dealer.
DAU21401
Klepspeling
De klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU21640
Banden
Let ten aanzien van de voorgeschreven
banden op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.
Bandspanning
De bandspanning moet voor elke rit worden
gecontroleerd en indien nodig worden bijge-
steld.
WAARSCHUWING

DWA10500

De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).

De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor dit
model is vastgesteld.
1. Vrije slag gaskabel
1
