YAMAHA WR 250R 2008 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-40
2
3
4
5
67
8
9

DAU42130

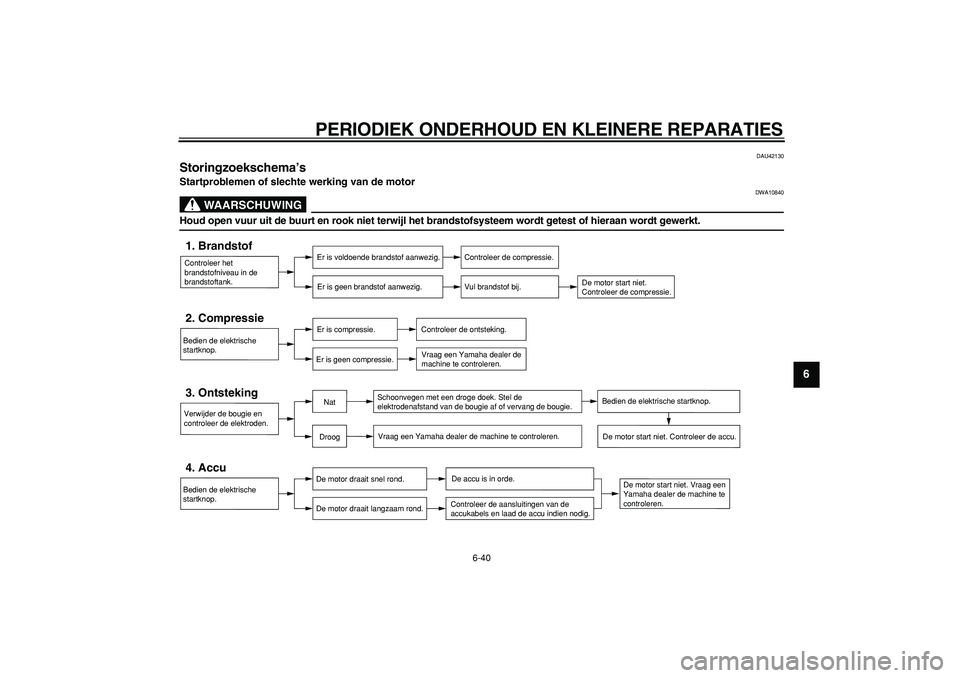

Storingzoekschema’s
Startproblemen of slechte werking van de motor
WAARSCHUWING

DWA10840
Houd open vuur uit de buurt en rook niet terwijl het brandstofsysteem wordt getest of hieraan wordt gewerkt.
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de compressie.
Vul brandstof bij.
De motor start niet.
Controleer de compressie.
Bedien de elektrische
startknop.2. Compressie
Er is compressie.
Er is geen compressie.
Controleer de ontsteking.
Vraag een Yamaha dealer de
machine te controleren.
Verwijder de bougie en
controleer de elektroden.3. Ontsteking
Schoonvegen met een droge doek. Stel de
elektrodenafstand van de bougie af of vervang de bougie.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet. Vraag een
Yamaha dealer de machine te
controleren.
De motor start niet. Controleer de accu.
Bedien de elektrische
startknop.4. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en laad de accu indien nodig.
DroogNat
Bedien de elektrische startknop.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-41
1
2
3
4
5
6
7
8
9

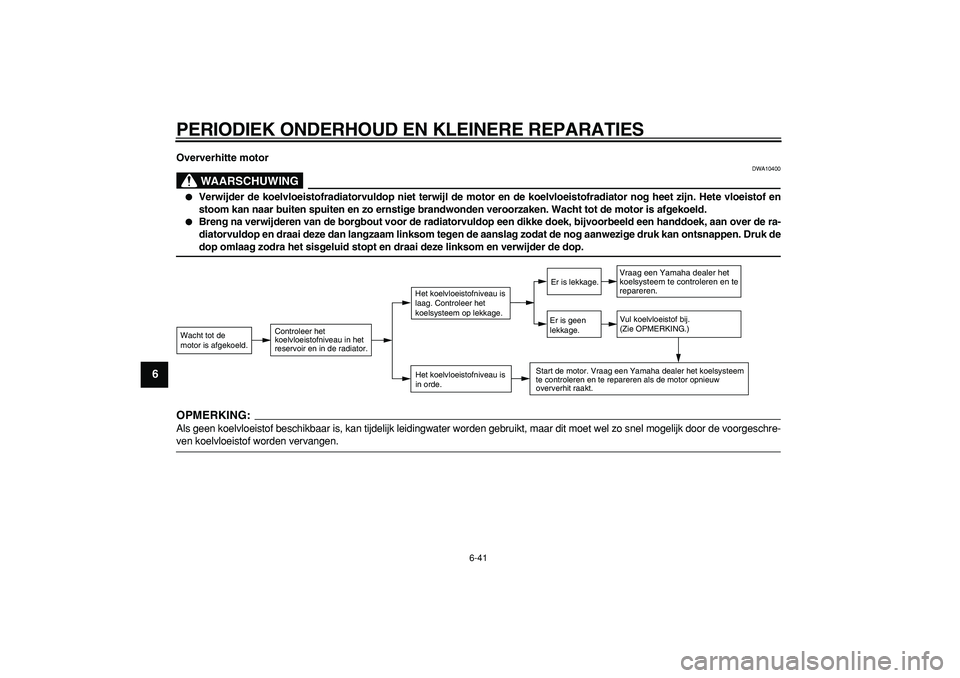

Oververhitte motor
WAARSCHUWING

DWA10400

Verwijder de koelvloeistofradiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete vloeistof en
stoom kan naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.

Breng na verwijderen van de borgbout voor de radiatorvuldop een dikke doek, bijvoorbeeld een handdoek, aan over de ra-
diatorvuldop en draai deze dan langzaam linksom tegen de aanslag zodat de nog aanwezige druk kan ontsnappen. Druk de
dop omlaag zodra het sisgeluid stopt en draai deze linksom en verwijder de dop.
OPMERKING:

Als geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-
ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde. Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.

7-1
2
3
4
5
6
78
9

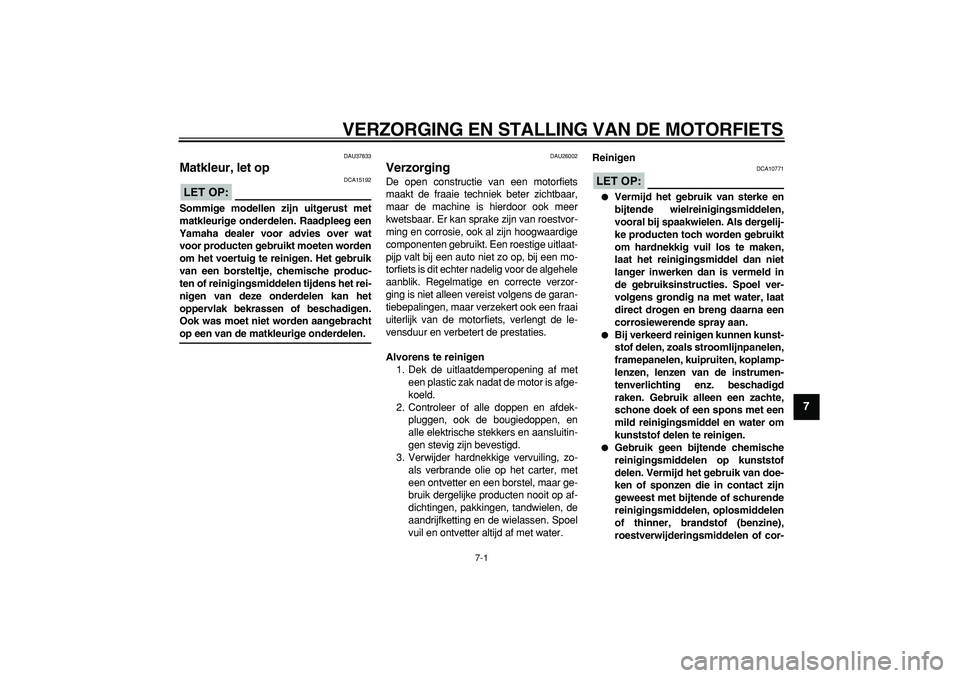

VERZORGING EN STALLING VAN DE MOTORFIETS
DAU37833
Matkleur, let op
LET OP:

DCA15192
Sommige modellen zijn uitgerust met
matkleurige onderdelen. Raadpleeg een
Yamaha dealer voor advies over wat
voor producten gebruikt moeten worden
om het voertuig te reinigen. Het gebruik
van een borsteltje, chemische produc-
ten of reinigingsmiddelen tijdens het rei-
nigen van deze onderdelen kan het
oppervlak bekrassen of beschadigen.
Ook was moet niet worden aangebracht
op een van de matkleurige onderdelen.
DAU26002
Verzorging
De open constructie van een motorfiets
maakt de fraaie techniek beter zichtbaar,
maar de machine is hierdoor ook meer
kwetsbaar. Er kan sprake zijn van roestvor-
ming en corrosie, ook al zijn hoogwaardige
componenten gebruikt. Een roestige uitlaat-
pijp valt bij een auto niet zo op, bij een mo-
torfiets is dit echter nadelig voor de algehele
aanblik. Regelmatige en correcte verzor-
ging is niet alleen vereist volgens de garan-
tiebepalingen, maar verzekert ook een fraai
uiterlijk van de motorfiets, verlengt de le-
vensduur en verbetert de prestaties.
Alvorens te reinigen
1. Dek de uitlaatdemperopening af met
een plastic zak nadat de motor is afge-
koeld.
2. Controleer of alle doppen en afdek-
pluggen, ook de bougiedoppen, en
alle elektrische stekkers en aansluitin-
gen stevig zijn bevestigd.
3. Verwijder hardnekkige vervuiling, zo-
als verbrande olie op het carter, met
een ontvetter en een borstel, maar ge-
bruik dergelijke producten nooit op af-
dichtingen, pakkingen, tandwielen, de
aandrijfketting en de wielassen. Spoel
vuil en ontvetter altijd af met water.
Reinigen
LET OP:

DCA10771

Vermijd het gebruik van sterke en
bijtende wielreinigingsmiddelen,
vooral bij spaakwielen. Als dergelij-
ke producten toch worden gebruikt
om hardnekkig vuil los te maken,
laat het reinigingsmiddel dan niet
langer inwerken dan is vermeld in
de gebruiksinstructies. Spoel ver-
volgens grondig na met water, laat
direct drogen en breng daarna een
corrosiewerende spray aan.

Bij verkeerd reinigen kunnen kunst-
stof delen, zoals stroomlijnpanelen,
framepanelen, kuipruiten, koplamp-
lenzen, lenzen van de instrumen-
tenverlichting enz. beschadigd
raken. Gebruik alleen een zachte,
schone doek of een spons met een
mild reinigingsmiddel en water om
kunststof delen te reinigen.

Gebruik geen bijtende chemische
reinigingsmiddelen op kunststof
delen. Vermijd het gebruik van doe-
ken of sponzen die in contact zijn
geweest met bijtende of schurende
reinigingsmiddelen, oplosmiddelen
of thinner, brandstof (benzine),
roestverwijderingsmiddelen of cor-

VERZORGING EN STALLING VAN DE MOTORFIETS
7-2
1
2
3
4
5
6
7
8
9

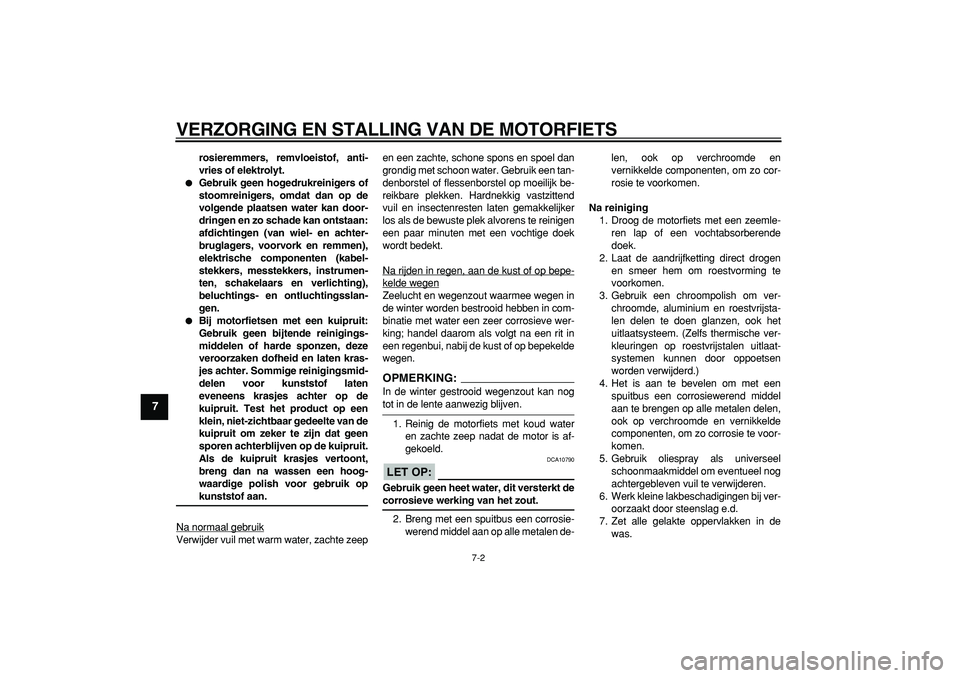

rosieremmers, remvloeistof, anti-
vries of elektrolyt.

Gebruik geen hogedrukreinigers of
stoomreinigers, omdat dan op de
volgende plaatsen water kan door-
dringen en zo schade kan ontstaan:
afdichtingen (van wiel- en achter-
bruglagers, voorvork en remmen),
elektrische componenten (kabel-
stekkers, messtekkers, instrumen-
ten, schakelaars en verlichting),
beluchtings- en ontluchtingsslan-
gen.

Bij motorfietsen met een kuipruit:
Gebruik geen bijtende reinigings-
middelen of harde sponzen, deze
veroorzaken dofheid en laten kras-
jes achter. Sommige reinigingsmid-
delen voor kunststof laten
eveneens krasjes achter op de
kuipruit. Test het product op een
klein, niet-zichtbaar gedeelte van de
kuipruit om zeker te zijn dat geen
sporen achterblijven op de kuipruit.
Als de kuipruit krasjes vertoont,
breng dan na wassen een hoog-
waardige polish voor gebruik op
kunststof aan.
Na normaal gebruik
Verwijder vuil met warm water, zachte zeepen een zachte, schone spons en spoel dan
grondig met schoon water. Gebruik een tan-
denborstel of flessenborstel op moeilijk be-
reikbare plekken. Hardnekkig vastzittend
vuil en insectenresten laten gemakkelijker
los als de bewuste plek alvorens te reinigen
een paar minuten met een vochtige doek
wordt bedekt.
Na rijden in regen, aan de kust of op bepe-
kelde wegenZeelucht en wegenzout waarmee wegen in
de winter worden bestrooid hebben in com-
binatie met water een zeer corrosieve wer-
king; handel daarom als volgt na een rit in
een regenbui, nabij de kust of op bepekelde
wegen.OPMERKING:

In de winter gestrooid wegenzout kan nog
tot in de lente aanwezig blijven.
1. Reinig de motorfiets met koud water
en zachte zeep nadat de motor is af-
gekoeld.
LET OP:

DCA10790
Gebruik geen heet water, dit versterkt de
corrosieve werking van het zout.
2. Breng met een spuitbus een corrosie-
werend middel aan op alle metalen de-len, ook op verchroomde en
vernikkelde componenten, om zo cor-
rosie te voorkomen.
Na reiniging
1. Droog de motorfiets met een zeemle-
ren lap of een vochtabsorberende
doek.
2. Laat de aandrijfketting direct drogen
en smeer hem om roestvorming te
voorkomen.
3. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrijsta-
len delen te doen glanzen, ook het
uitlaatsysteem. (Zelfs thermische ver-
kleuringen op roestvrijstalen uitlaat-
systemen kunnen door oppoetsen
worden verwijderd.)
4. Het is aan te bevelen om met een
spuitbus een corrosiewerend middel
aan te brengen op alle metalen delen,
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
5. Gebruik oliespray als universeel
schoonmaakmiddel om eventueel nog
achtergebleven vuil te verwijderen.
6. Werk kleine lakbeschadigingen bij ver-
oorzaakt door steenslag e.d.
7. Zet alle gelakte oppervlakken in de
was.

VERZORGING EN STALLING VAN DE MOTORFIETS
7-3
2
3
4
5
6
78
9

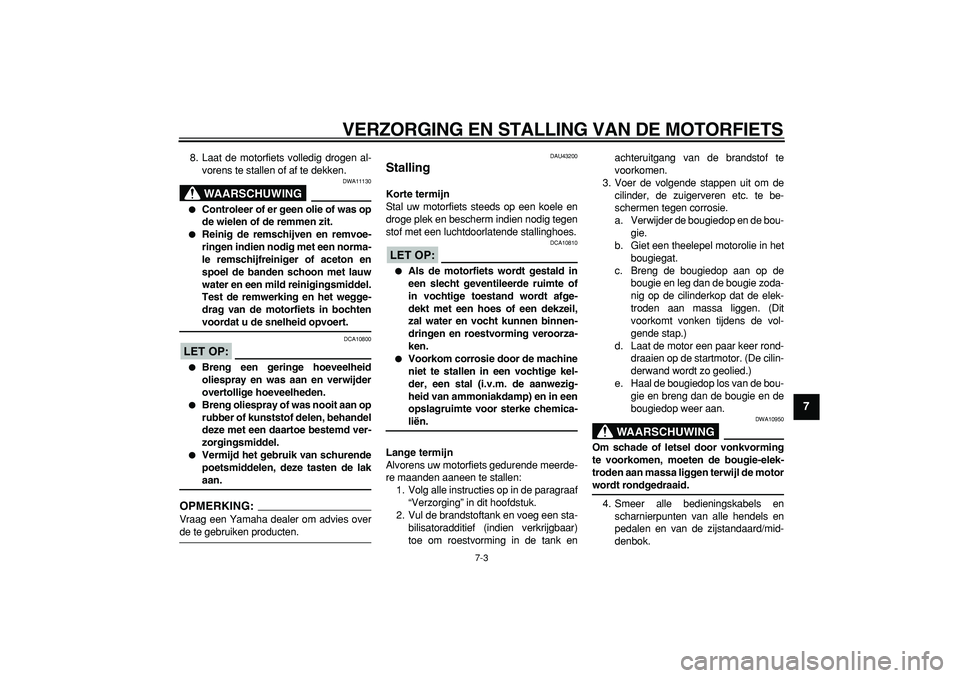

8. Laat de motorfiets volledig drogen al-
vorens te stallen of af te dekken.
WAARSCHUWING

DWA11130

Controleer of er geen olie of was op
de wielen of de remmen zit.

Reinig de remschijven en remvoe-
ringen indien nodig met een norma-
le remschijfreiniger of aceton en
spoel de banden schoon met lauw
water en een mild reinigingsmiddel.
Test de remwerking en het wegge-
drag van de motorfiets in bochten
voordat u de snelheid opvoert.
LET OP:

DCA10800

Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.

Breng oliespray of was nooit aan op
rubber of kunststof delen, behandel
deze met een daartoe bestemd ver-
zorgingsmiddel.

Vermijd het gebruik van schurende
poetsmiddelen, deze tasten de lak
aan.
OPMERKING:

Vraag een Yamaha dealer om advies over
de te gebruiken producten.
DAU43200
Stalling
Korte termijn
Stal uw motorfiets steeds op een koele en
droge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.
LET OP:

DCA10810

Als de motorfiets wordt gestald in
een slecht geventileerde ruimte of
in vochtige toestand wordt afge-
dekt met een hoes of een dekzeil,
zal water en vocht kunnen binnen-
dringen en roestvorming veroorza-
ken.

Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-
liën.
Lange termijn
Alvorens uw motorfiets gedurende meerde-
re maanden aaneen te stallen:
1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.
2. Vul de brandstoftank en voeg een sta-
bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank enachteruitgang van de brandstof te
voorkomen.
3. Voer de volgende stappen uit om de
cilinder, de zuigerveren etc. te be-
schermen tegen corrosie.
a. Verwijder de bougiedop en de bou-
gie.
b. Giet een theelepel motorolie in het
bougiegat.
c. Breng de bougiedop aan op de
bougie en leg dan de bougie zoda-
nig op de cilinderkop dat de elek-
troden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilin-
derwand wordt zo geolied.)
e. Haal de bougiedop los van de bou-
gie en breng dan de bougie en de
bougiedop weer aan.
WAARSCHUWING

DWA10950
Om schade of letsel door vonkvorming
te voorkomen, moeten de bougie-elek-
troden aan massa liggen terwijl de motor
wordt rondgedraaid.
4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.

VERZORGING EN STALLING VAN DE MOTORFIETS
7-4
1
2
3
4
5
6
7
8
9

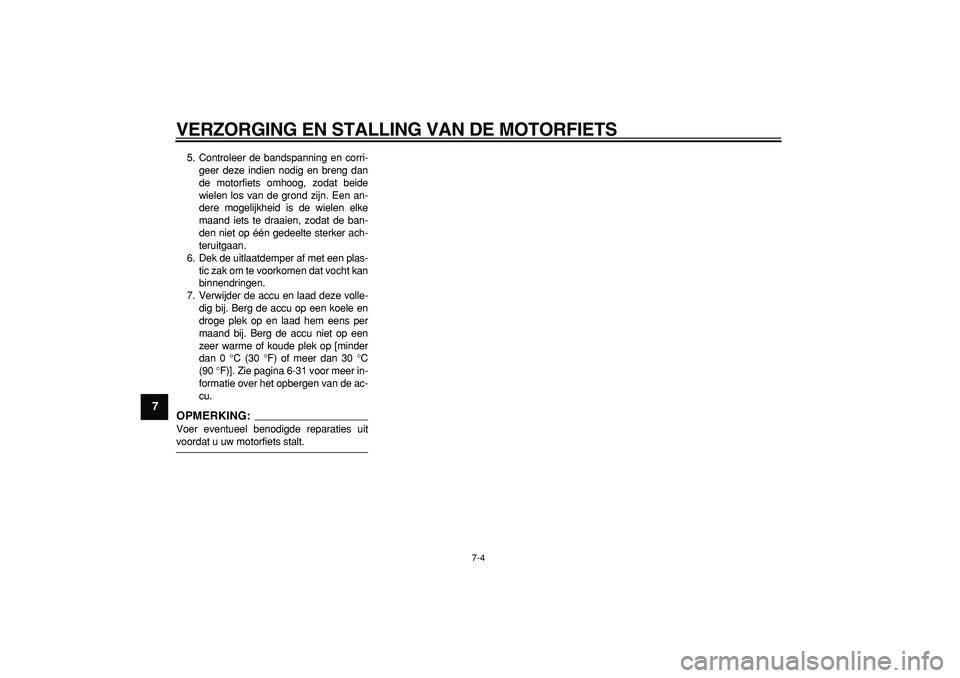

5. Controleer de bandspanning en corri-
geer deze indien nodig en breng dan
de motorfiets omhoog, zodat beide
wielen los van de grond zijn. Een an-
dere mogelijkheid is de wielen elke
maand iets te draaien, zodat de ban-
den niet op één gedeelte sterker ach-
teruitgaan.
6. Dek de uitlaatdemper af met een plas-
tic zak om te voorkomen dat vocht kan
binnendringen.
7. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad hem eens per
maand bij. Berg de accu niet op een
zeer warme of koude plek op [minder
dan 0 °C (30 °F) of meer dan 30 °C
(90 °F)]. Zie pagina 6-31 voor meer in-
formatie over het opbergen van de ac-
cu.
OPMERKING:

Voer eventueel benodigde reparaties uit
voordat u uw motorfiets stalt.

8-1
2
3
4
5
6
7
89

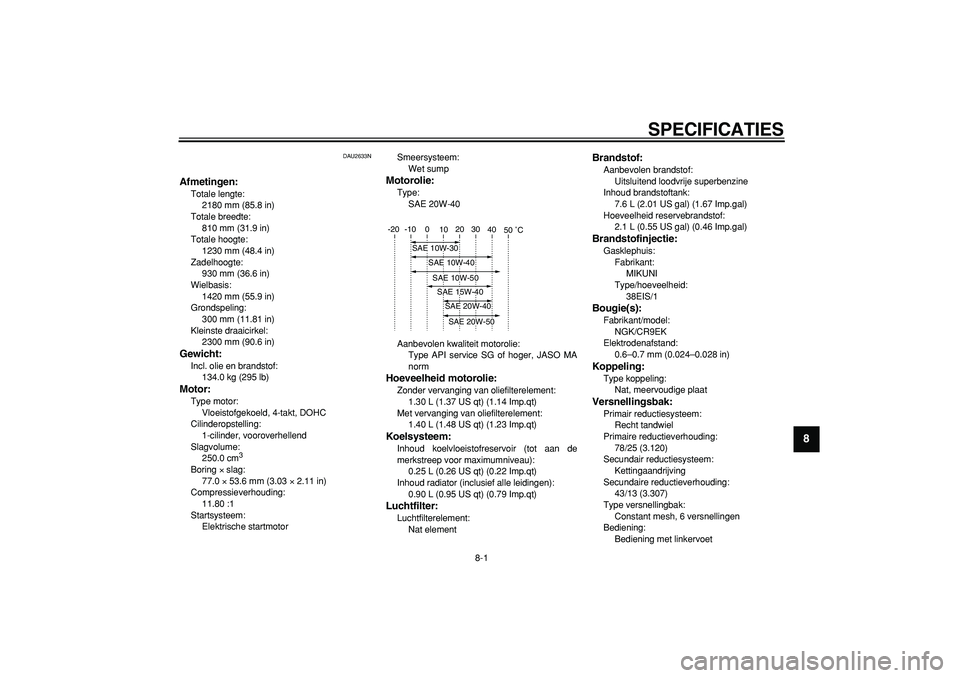

SPECIFICATIES
DAU2633N
Afmetingen:
Totale lengte:
2180 mm (85.8 in)
Totale breedte:
810 mm (31.9 in)
Totale hoogte:
1230 mm (48.4 in)
Zadelhoogte:
930 mm (36.6 in)
Wielbasis:
1420 mm (55.9 in)
Grondspeling:
300 mm (11.81 in)
Kleinste draaicirkel:
2300 mm (90.6 in)
Gewicht:
Incl. olie en brandstof:
134.0 kg (295 lb)
Motor:
Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling:
1-cilinder, vooroverhellend
Slagvolume:
250.0 cm
3

Boring
×
slag:
77.0
×
53.6 mm (3.03
×
2.11 in)
Compressieverhouding:
11.80 :1
Startsysteem:
Elektrische startmotorSmeersysteem:
Wet sump

Motorolie:
Type:
SAE 20W-40
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterelement:
1.30 L (1.37 US qt) (1.14 Imp.qt)
Met vervanging van oliefilterelement:
1.40 L (1.48 US qt) (1.23 Imp.qt)
Koelsysteem:
Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
0.90 L (0.95 US qt) (0.79 Imp.qt)
Luchtfilter:
Luchtfilterelement:
Nat element
Brandstof:
Aanbevolen brandstof:
Uitsluitend loodvrije superbenzine
Inhoud brandstoftank:
7.6 L (2.01 US gal) (1.67 Imp.gal)
Hoeveelheid reservebrandstof:
2.1 L (0.55 US gal) (0.46 Imp.gal)
Brandstofinjectie:
Gasklephuis:
Fabrikant:
MIKUNI
Type/hoeveelheid:
38EIS/1
Bougie(s):
Fabrikant/model:
NGK/CR9EK
Elektrodenafstand:
0.6–0.7 mm (0.024–0.028 in)
Koppeling:
Type koppeling:
Nat, meervoudige plaat
Versnellingsbak:
Primair reductiesysteem:
Recht tandwiel
Primaire reductieverhouding:
78/25 (3.120)
Secundair reductiesysteem:
Kettingaandrijving
Secundaire reductieverhouding:
43/13 (3.307)
Type versnellingbak:
Constant mesh, 6 versnellingen
Bediening:
Bediening met linkervoet
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50

SPECIFICATIES
8-2
1
2
3
4
5
6
7
8
9

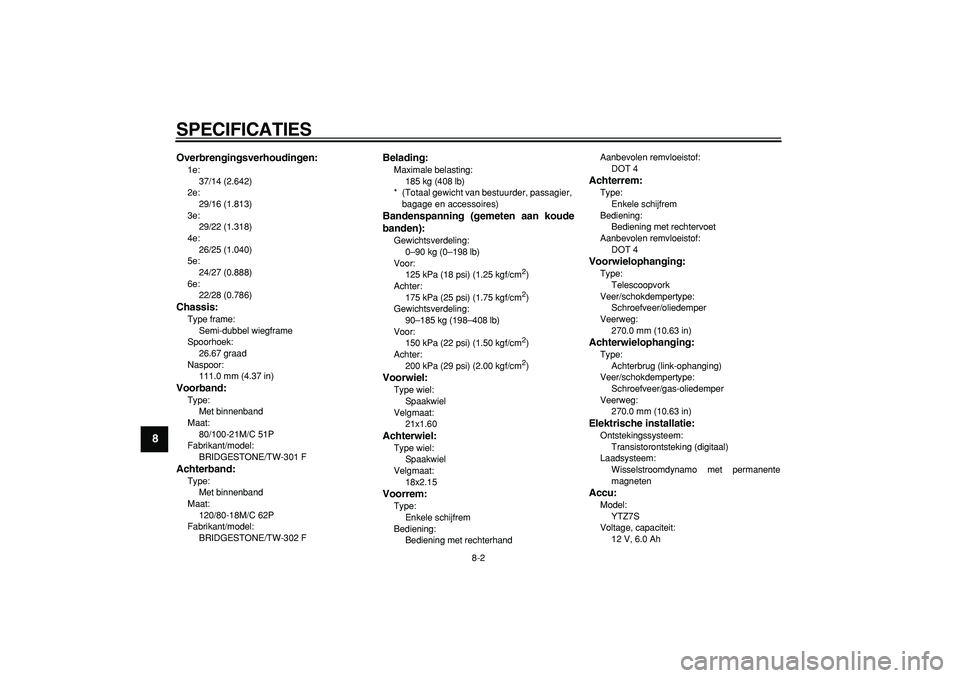

Overbrengingsverhoudingen:
1e:
37/14 (2.642)
2e:
29/16 (1.813)
3e:
29/22 (1.318)
4e:
26/25 (1.040)
5e:
24/27 (0.888)
6e:
22/28 (0.786)
Chassis:
Type frame:
Semi-dubbel wiegframe
Spoorhoek:
26.67 graad
Naspoor:
111.0 mm (4.37 in)
Voorband:
Type:
Met binnenband
Maat:
80/100-21M/C 51P
Fabrikant/model:
BRIDGESTONE/TW-301 F
Achterband:
Type:
Met binnenband
Maat:
120/80-18M/C 62P
Fabrikant/model:
BRIDGESTONE/TW-302 F
Belading:
Maximale belasting:
185 kg (408 lb)
* (Totaal gewicht van bestuurder, passagier,
bagage en accessoires)
Bandenspanning (gemeten aan koude
banden):
Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
125 kPa (18 psi) (1.25 kgf/cm
2

)
Achter:
175 kPa (25 psi) (1.75 kgf/cm
2

)
Gewichtsverdeling:
90–185 kg (198–408 lb)
Voor:
150 kPa (22 psi) (1.50 kgf/cm
2

)
Achter:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Voorwiel:
Type wiel:
Spaakwiel
Velgmaat:
21x1.60
Achterwiel:
Type wiel:
Spaakwiel
Velgmaat:
18x2.15
Voorrem:
Type:
Enkele schijfrem
Bediening:
Bediening met rechterhandAanbevolen remvloeistof:
DOT 4
Achterrem:
Type:
Enkele schijfrem
Bediening:
Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4
Voorwielophanging:
Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
270.0 mm (10.63 in)
Achterwielophanging:
Type:
Achterbrug (link-ophanging)
Veer/schokdempertype:
Schroefveer/gas-oliedemper
Veerweg:
270.0 mm (10.63 in)
Elektrische installatie:
Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magneten
Accu:
Model:
YTZ7S
Voltage, capaciteit:
12 V, 6.0 Ah

SPECIFICATIES
8-3
2
3
4
5
6
7
89

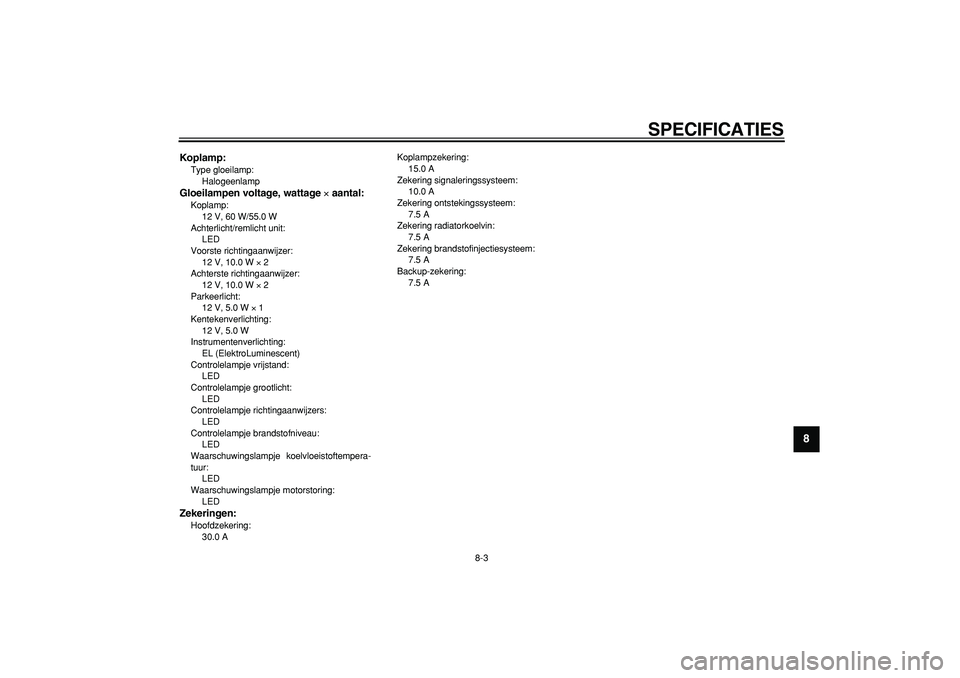

Koplamp:
Type gloeilamp:
Halogeenlamp
Gloeilampen voltage, wattage
×
aantal:
Koplamp:
12 V, 60 W/55.0 W
Achterlicht/remlicht unit:
LED
Voorste richtingaanwijzer:
12 V, 10.0 W
×
2
Achterste richtingaanwijzer:
12 V, 10.0 W
×
2
Parkeerlicht:
12 V, 5.0 W
×
1
Kentekenverlichting:
12 V, 5.0 W
Instrumentenverlichting:
EL (ElektroLuminescent)
Controlelampje vrijstand:
LED
Controlelampje grootlicht:
LED
Controlelampje richtingaanwijzers:
LED
Controlelampje brandstofniveau:
LED
Waarschuwingslampje koelvloeistoftempera-
tuur:
LED
Waarschuwingslampje motorstoring:
LED

Zekeringen:
Hoofdzekering:
30.0 AKoplampzekering:
15.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
7.5 A
Zekering radiatorkoelvin:
7.5 A
Zekering brandstofinjectiesysteem:
7.5 A
Backup-zekering:
7.5 A

9-1
1
2
3
4
5
6
7
8
9

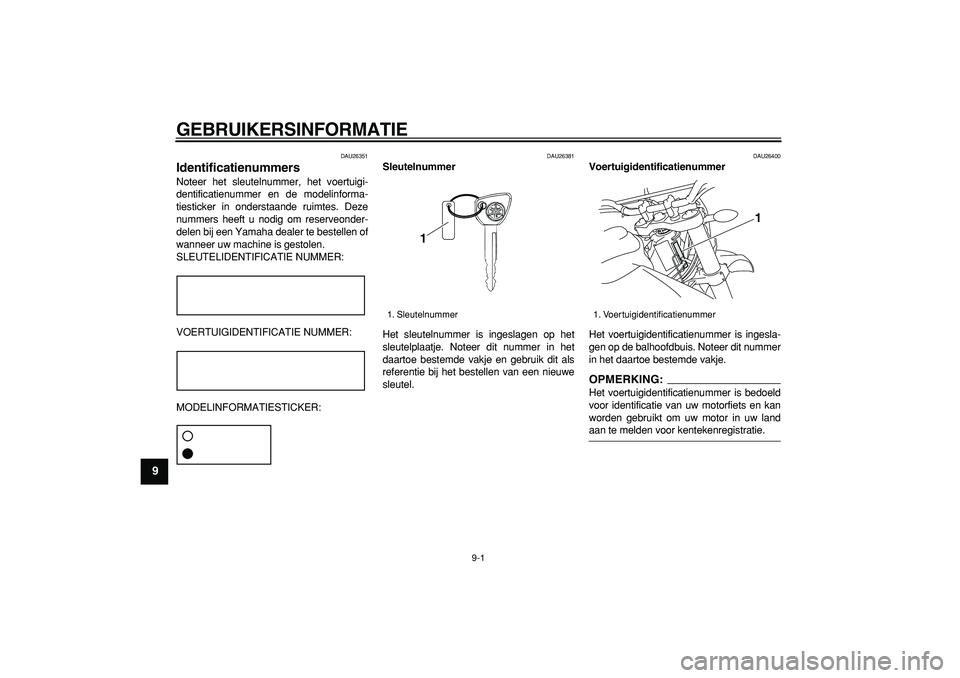

GEBRUIKERSINFORMATIE
DAU26351
Identificatienummers
Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de modelinforma-
tiesticker in onderstaande ruimtes. Deze
nummers heeft u nodig om reserveonder-
delen bij een Yamaha dealer te bestellen of
wanneer uw machine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.
OPMERKING:

Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
1. Sleutelnummer
1

1. Voertuigidentificatienummer
1
