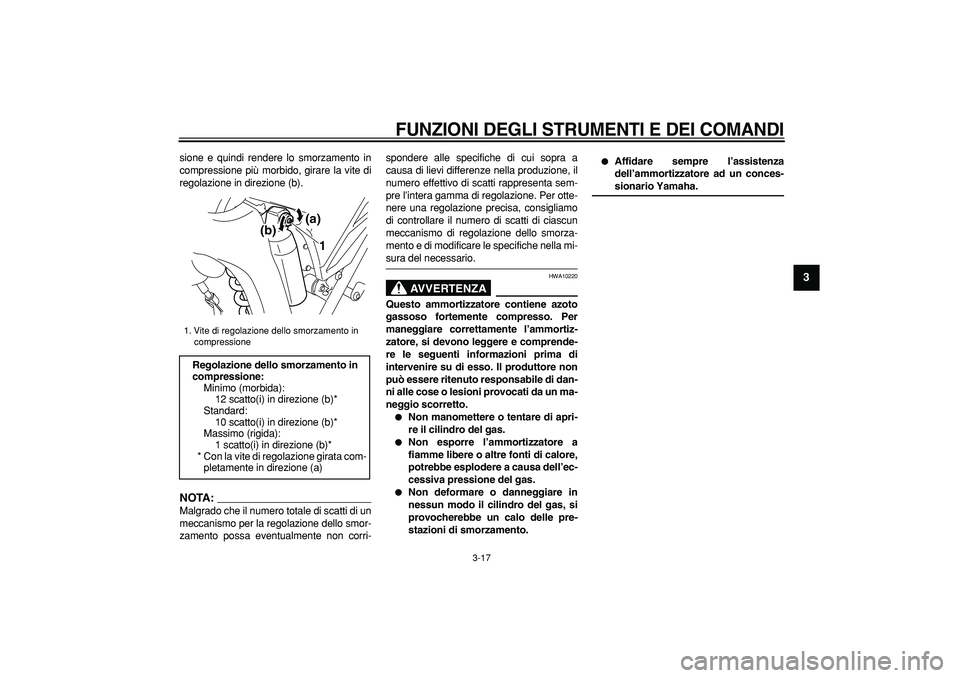

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-17
2
34
5
6
7
8
9

sione e quindi rendere lo smorzamento in
compressione più morbido, girare la vite di
regolazione in direzione (b).
NOTA:

Malgrado che il numero totale di scatti di un
meccanismo per la regolazione dello smor-
zamento possa eventualmente non corri-spondere alle specifiche di cui sopra a
causa di lievi differenze nella produzione, il
numero effettivo di scatti rappresenta sem-
pre l’intera gamma di regolazione. Per otte-
nere una regolazione precisa, consigliamo
di controllare il numero di scatti di ciascun
meccanismo di regolazione dello smorza-
mento e di modificare le specifiche nella mi-
sura del necessario.
AVVERTENZA

HWA10220
Questo ammortizzatore contiene azoto
gassoso fortemente compresso. Per
maneggiare correttamente l’ammortiz-
zatore, si devono leggere e comprende-
re le seguenti informazioni prima di
intervenire su di esso. Il produttore non
può essere ritenuto responsabile di dan-
ni alle cose o lesioni provocati da un ma-
neggio scorretto.

Non manomettere o tentare di apri-
re il cilindro del gas.

Non esporre l’ammortizzatore a
fiamme libere o altre fonti di calore,
potrebbe esplodere a causa dell’ec-
cessiva pressione del gas.

Non deformare o danneggiare in
nessun modo il cilindro del gas, si
provocherebbe un calo delle pre-
stazioni di smorzamento.

Affidare sempre l’assistenza
dell’ammortizzatore ad un conces-
sionario Yamaha.
1. Vite di regolazione dello smorzamento in
compressione
Regolazione dello smorzamento in
compressione:
Minimo (morbida):
12 scatto(i) in direzione (b)*
Standard:
10 scatto(i) in direzione (b)*
Massimo (rigida):
1 scatto(i) in direzione (b)*
* Con la vite di regolazione girata com-
pletamente in direzione (a)
1 (a)
(b)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-18
1
2
3
4
5
6
7
8
9

HAU41940

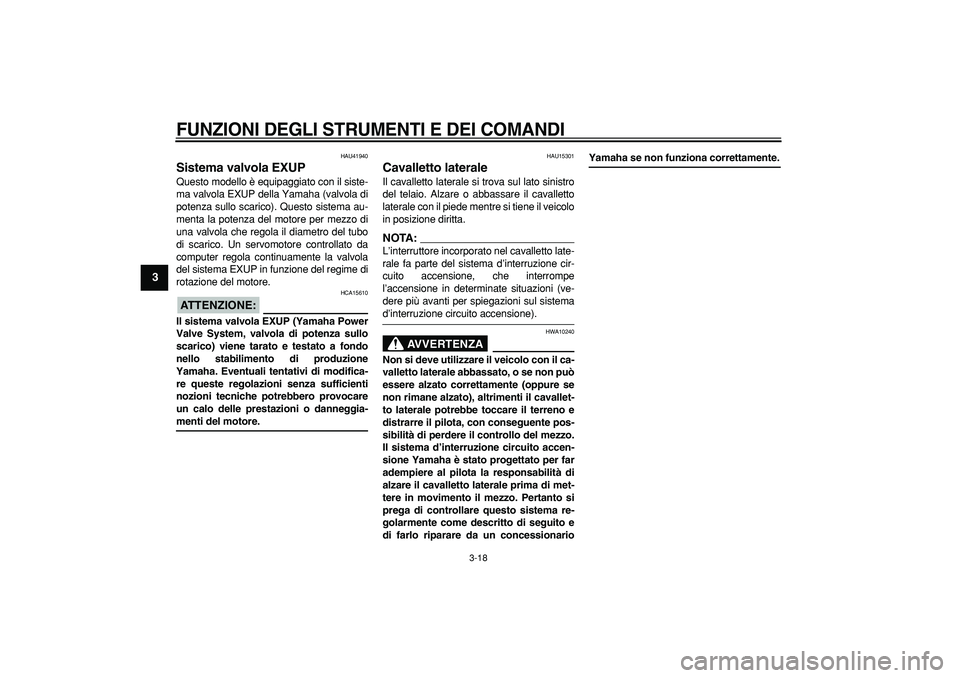

Sistema valvola EXUP
Questo modello è equipaggiato con il siste-
ma valvola EXUP della Yamaha (valvola di
potenza sullo scarico). Questo sistema au-
menta la potenza del motore per mezzo di
una valvola che regola il diametro del tubo
di scarico. Un servomotore controllato da
computer regola continuamente la valvola
del sistema EXUP in funzione del regime di
rotazione del motore.
ATTENZIONE:

HCA15610
Il sistema valvola EXUP (Yamaha Power
Valve System, valvola di potenza sullo
scarico) viene tarato e testato a fondo
nello stabilimento di produzione
Yamaha. Eventuali tentativi di modifica-
re queste regolazioni senza sufficienti
nozioni tecniche potrebbero provocare
un calo delle prestazioni o danneggia-
menti del motore.
HAU15301
Cavalletto laterale
Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.
NOTA:

L’interruttore incorporato nel cavalletto late-
rale fa parte del sistema d’interruzione cir-
cuito accensione, che interrompe
l’accensione in determinate situazioni (ve-
dere più avanti per spiegazioni sul sistema
d’interruzione circuito accensione).
AVVERTENZA

HWA10240
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se non può
essere alzato correttamente (oppure se
non rimane alzato), altrimenti il cavallet-
to laterale potrebbe toccare il terreno e
distrarre il pilota, con conseguente pos-
sibilità di perdere il controllo del mezzo.
Il sistema d’interruzione circuito accen-
sione Yamaha è stato progettato per far
adempiere al pilota la responsabilità di
alzare il cavalletto laterale prima di met-
tere in movimento il mezzo. Pertanto si
prega di controllare questo sistema re-
golarmente come descritto di seguito e
di farlo riparare da un concessionario
Yamaha se non funziona correttamente.

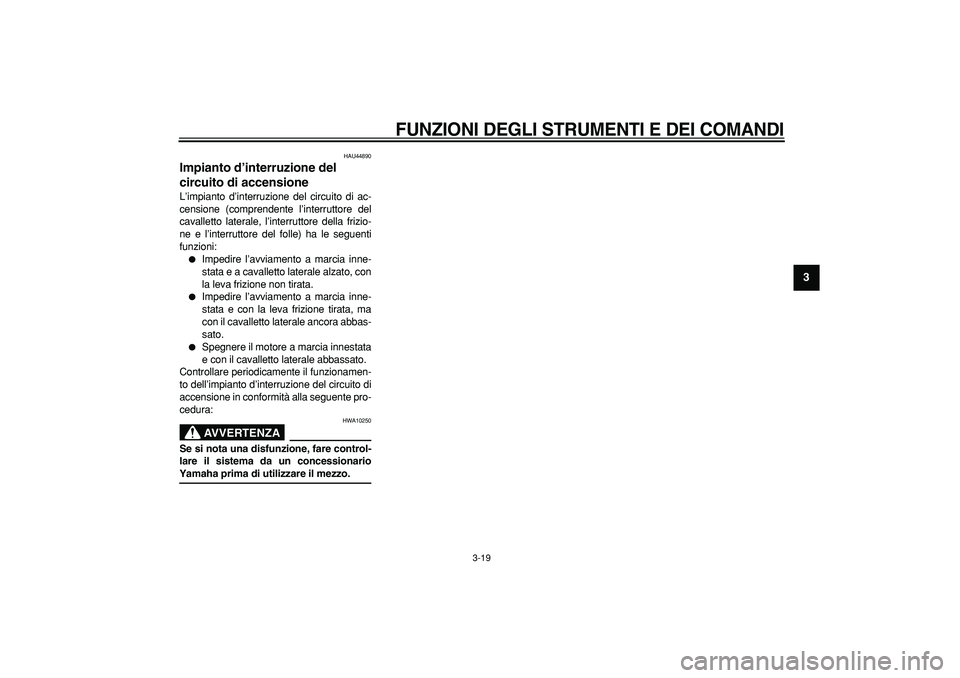

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-19
2
34
5
6
7
8
9

HAU44890
Impianto d’interruzione del
circuito di accensione
L’impianto d’interruzione del circuito di ac-
censione (comprendente l’interruttore del
cavalletto laterale, l’interruttore della frizio-
ne e l’interruttore del folle) ha le seguenti
funzioni:

Impedire l’avviamento a marcia inne-
stata e a cavalletto laterale alzato, con
la leva frizione non tirata.

Impedire l’avviamento a marcia inne-
stata e con la leva frizione tirata, ma
con il cavalletto laterale ancora abbas-
sato.

Spegnere il motore a marcia innestata
e con il cavalletto laterale abbassato.
Controllare periodicamente il funzionamen-
to dell’impianto d’interruzione del circuito di
accensione in conformità alla seguente pro-
cedura:
AVVERTENZA

HWA10250
Se si nota una disfunzione, fare control-
lare il sistema da un concessionario
Yamaha prima di utilizzare il mezzo.

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-20
1
2
3
4
5
6
7
8
9

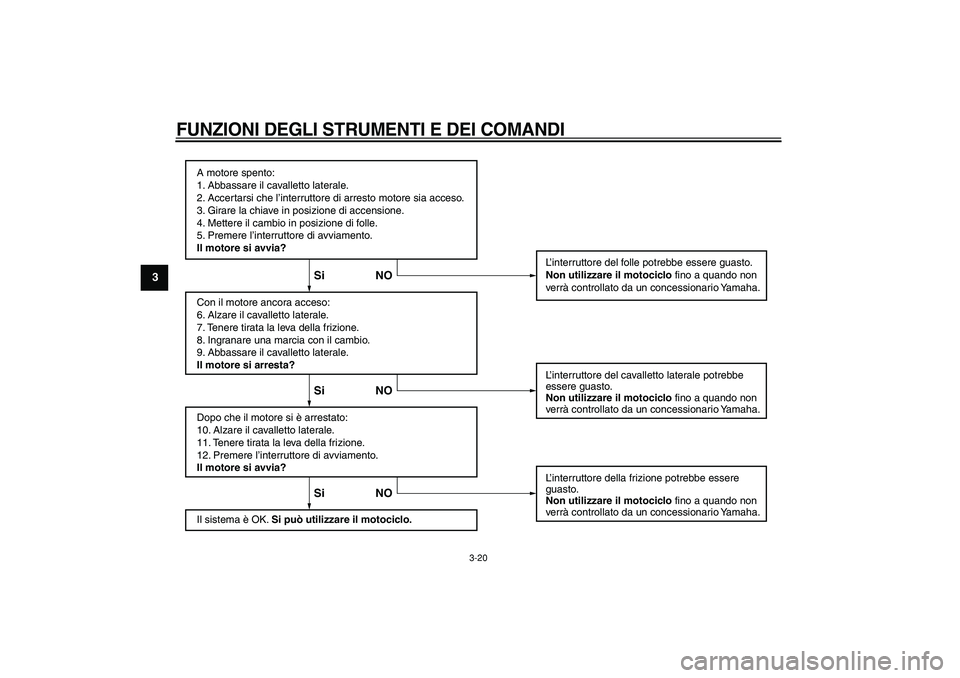

A motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore di arresto motore sia acceso.
3. Girare la chiave in posizione di accensione.
4. Mettere il cambio in posizione di folle.
5. Premere l’interruttore di avviamento.
Il motore si avvia?
Con il motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva della frizione.
8. Ingranare una marcia con il cambio.
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Dopo che il motore si è arrestato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva della frizione.
12. Premere l’interruttore di avviamento.
Il motore si avvia?
Il sistema è OK. Si può utilizzare il motociclo.L’interruttore del folle potrebbe essere guasto.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
L’interruttore del cavalletto laterale potrebbe
essere guasto.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
L’interruttore della frizione potrebbe essere
guasto.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
Si NO Si NO Si NO

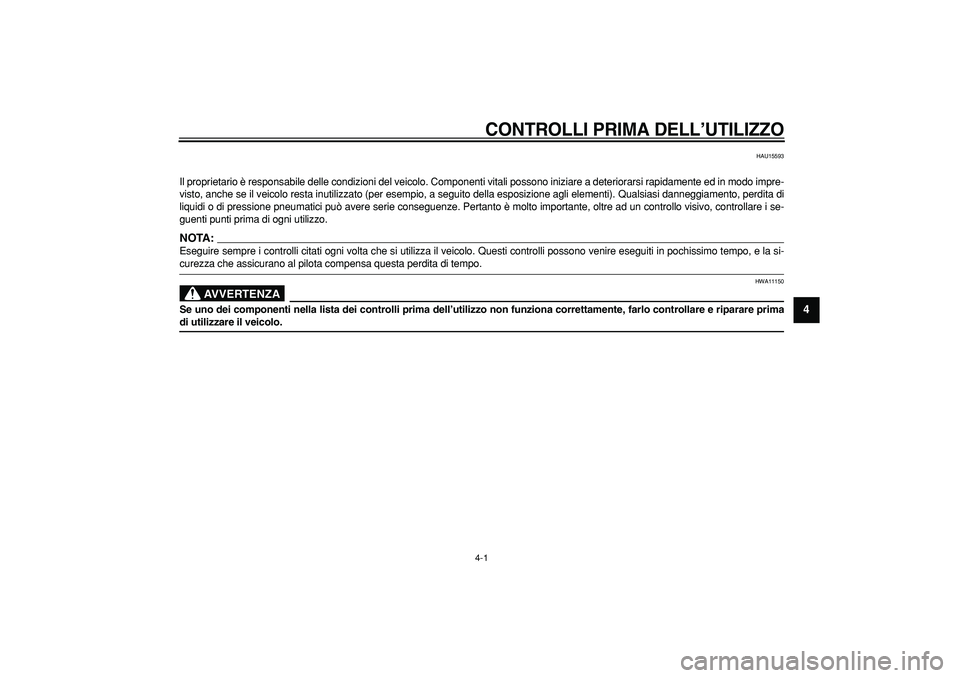

4-1
2
3
45
6
7
8
9

CONTROLLI PRIMA DELL’UTILIZZO

HAU15593
Il proprietario è responsabile delle condizioni del veicolo. Componenti vitali possono iniziare a deteriorarsi rapidamente ed in modo impre-
visto, anche se il veicolo resta inutilizzato (per esempio, a seguito della esposizione agli elementi). Qualsiasi danneggiamento, perdita di
liquidi o di pressione pneumatici può avere serie conseguenze. Pertanto è molto importante, oltre ad un controllo visivo, controllare i se-
guenti punti prima di ogni utilizzo.
NOTA:

Eseguire sempre i controlli citati ogni volta che si utilizza il veicolo. Questi controlli possono venire eseguiti in pochissimo tempo, e la si-
curezza che assicurano al pilota compensa questa perdita di tempo.
AVVERTENZA

HWA11150
Se uno dei componenti nella lista dei controlli prima dell’utilizzo non funziona correttamente, farlo controllare e riparare prima
di utilizzare il veicolo.

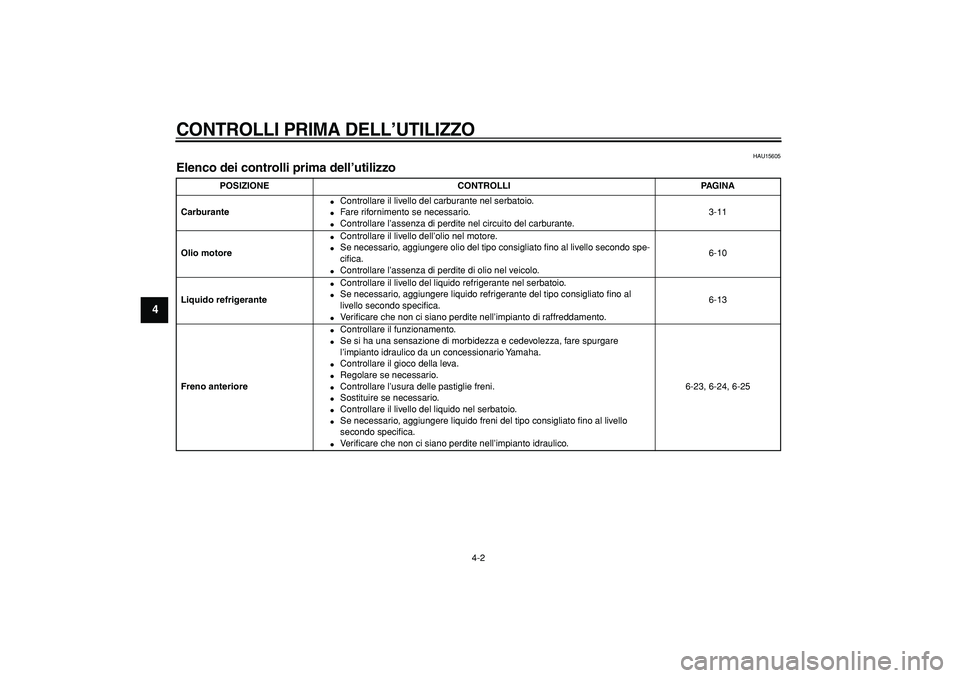

CONTROLLI PRIMA DELL’UTILIZZO

4-2
1
2
3
4
5
6
7
8
9

HAU15605
Elenco dei controlli prima dell’utilizzo
POSIZIONE CONTROLLI PAGINA
Carburante

Controllare il livello del carburante nel serbatoio.

Fare rifornimento se necessario.

Controllare l’assenza di perdite nel circuito del carburante.3-11
Olio motore

Controllare il livello dell’olio nel motore.

Se necessario, aggiungere olio del tipo consigliato fino al livello secondo spe-
cifica.

Controllare l’assenza di perdite di olio nel veicolo.6-10
Liquido refrigerante

Controllare il livello del liquido refrigerante nel serbatoio.

Se necessario, aggiungere liquido refrigerante del tipo consigliato fino al
livello secondo specifica.

Verificare che non ci siano perdite nell’impianto di raffreddamento.6-13
Freno anteriore

Controllare il funzionamento.

Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare
l’impianto idraulico da un concessionario Yamaha.

Controllare il gioco della leva.

Regolare se necessario.

Controllare l’usura delle pastiglie freni.

Sostituire se necessario.

Controllare il livello del liquido nel serbatoio.

Se necessario, aggiungere liquido freni del tipo consigliato fino al livello
secondo specifica.

Verificare che non ci siano perdite nell’impianto idraulico.6-23, 6-24, 6-25

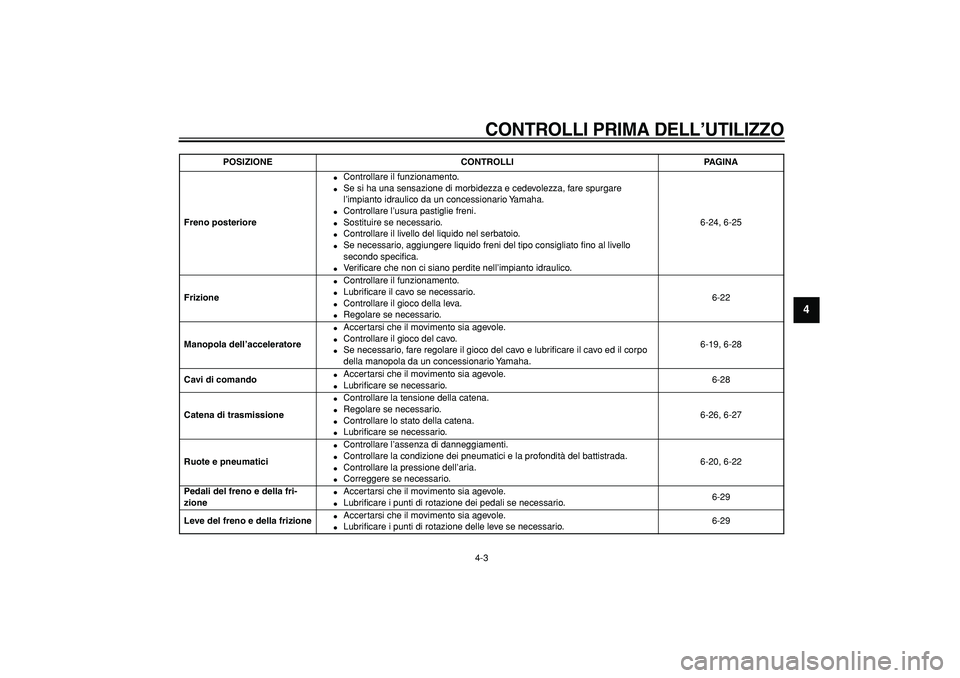

CONTROLLI PRIMA DELL’UTILIZZO

4-3
2
3
45
6
7
8
9

Freno posteriore

Controllare il funzionamento.

Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare
l’impianto idraulico da un concessionario Yamaha.

Controllare l’usura pastiglie freni.

Sostituire se necessario.

Controllare il livello del liquido nel serbatoio.

Se necessario, aggiungere liquido freni del tipo consigliato fino al livello
secondo specifica.

Verificare che non ci siano perdite nell’impianto idraulico.6-24, 6-25
Frizione

Controllare il funzionamento.

Lubrificare il cavo se necessario.

Controllare il gioco della leva.

Regolare se necessario.6-22
Manopola dell’acceleratore

Accertarsi che il movimento sia agevole.

Controllare il gioco del cavo.

Se necessario, fare regolare il gioco del cavo e lubrificare il cavo ed il corpo
della manopola da un concessionario Yamaha.6-19, 6-28
Cavi di comando

Accertarsi che il movimento sia agevole.

Lubrificare se necessario.6-28
Catena di trasmissione

Controllare la tensione della catena.

Regolare se necessario.

Controllare lo stato della catena.

Lubrificare se necessario.6-26, 6-27
Ruote e pneumatici

Controllare l’assenza di danneggiamenti.

Controllare la condizione dei pneumatici e la profondità del battistrada.

Controllare la pressione dell’aria.

Correggere se necessario.6-20, 6-22
Pedali del freno e della fri-
zione

Accertarsi che il movimento sia agevole.

Lubrificare i punti di rotazione dei pedali se necessario.6-29
Leve del freno e della frizione

Accertarsi che il movimento sia agevole.

Lubrificare i punti di rotazione delle leve se necessario.6-29
POSIZIONE CONTROLLI PAGINA

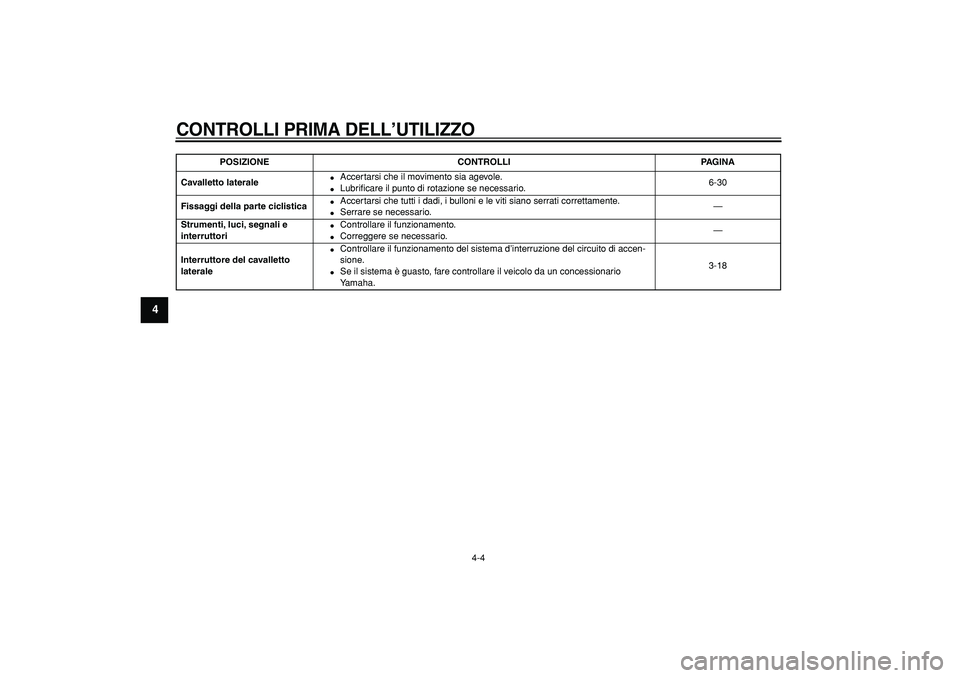

CONTROLLI PRIMA DELL’UTILIZZO

4-4
1
2
3
4
5
6
7
8
9

Cavalletto laterale

Accertarsi che il movimento sia agevole.

Lubrificare il punto di rotazione se necessario.6-30
Fissaggi della parte ciclistica

Accertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.

Serrare se necessario.—
Strumenti, luci, segnali e
interruttori

Controllare il funzionamento.

Correggere se necessario.—
Interruttore del cavalletto
laterale

Controllare il funzionamento del sistema d’interruzione del circuito di accen-
sione.

Se il sistema è guasto, fare controllare il veicolo da un concessionario
Yamaha.3-18
POSIZIONE CONTROLLI PAGINA

5-1
2
3
4
56
7
8
9

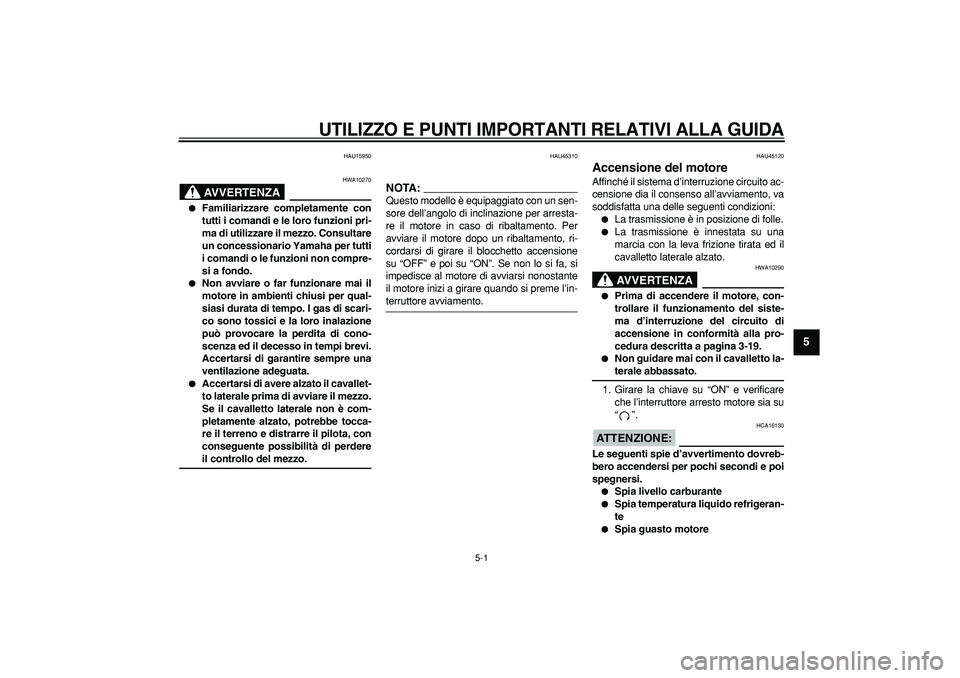

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA

HAU15950
AVVERTENZA

HWA10270

Familiarizzare completamente con
tutti i comandi e le loro funzioni pri-
ma di utilizzare il mezzo. Consultare
un concessionario Yamaha per tutti
i comandi o le funzioni non compre-
si a fondo.

Non avviare o far funzionare mai il
motore in ambienti chiusi per qual-
siasi durata di tempo. I gas di scari-
co sono tossici e la loro inalazione
può provocare la perdita di cono-
scenza ed il decesso in tempi brevi.
Accertarsi di garantire sempre una
ventilazione adeguata.

Accertarsi di avere alzato il cavallet-
to laterale prima di avviare il mezzo.
Se il cavalletto laterale non è com-
pletamente alzato, potrebbe tocca-
re il terreno e distrarre il pilota, con
conseguente possibilità di perdere
il controllo del mezzo.
HAU45310
NOTA:

Questo modello è equipaggiato con un sen-
sore dell’angolo di inclinazione per arresta-
re il motore in caso di ribaltamento. Per
avviare il motore dopo un ribaltamento, ri-
cordarsi di girare il blocchetto accensione
su “OFF” e poi su “ON”. Se non lo si fa, si
impedisce al motore di avviarsi nonostante
il motore inizi a girare quando si preme l’in-
terruttore avviamento.
HAU45120
Accensione del motore
Affinché il sistema d’interruzione circuito ac-
censione dia il consenso all’avviamento, va
soddisfatta una delle seguenti condizioni:

La trasmissione è in posizione di folle.

La trasmissione è innestata su una
marcia con la leva frizione tirata ed il
cavalletto laterale alzato.
AVVERTENZA

HWA10290

Prima di accendere il motore, con-
trollare il funzionamento del siste-
ma d’interruzione del circuito di
accensione in conformità alla pro-
cedura descritta a pagina 3-19.

Non guidare mai con il cavalletto la-
terale abbassato.
1. Girare la chiave su “ON” e verificare
che l’interruttore arresto motore sia su
“”.
ATTENZIONE:

HCA16130
Le seguenti spie d’avvertimento dovreb-
bero accendersi per pochi secondi e poi
spegnersi.

Spia livello carburante

Spia temperatura liquido refrigeran-
te

Spia guasto motore

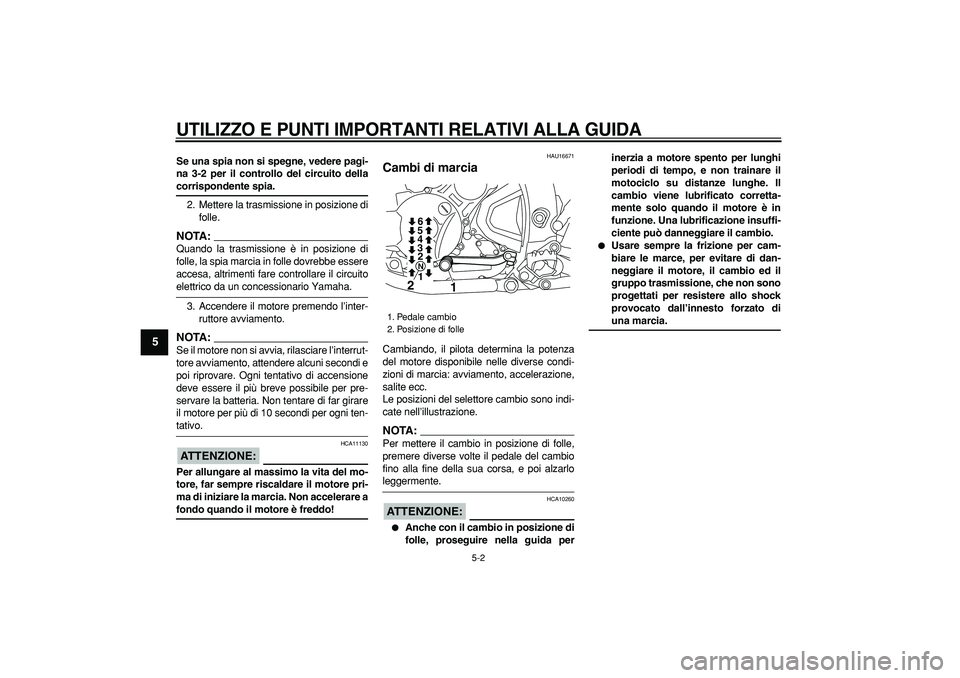

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA

5-2
1
2
3
4
5
6
7
8
9

Se una spia non si spegne, vedere pagi-
na 3-2 per il controllo del circuito della
corrispondente spia.
2. Mettere la trasmissione in posizione di
folle.
NOTA:

Quando la trasmissione è in posizione di
folle, la spia marcia in folle dovrebbe essere
accesa, altrimenti fare controllare il circuito
elettrico da un concessionario Yamaha.
3. Accendere il motore premendo l’inter-
ruttore avviamento.
NOTA:

Se il motore non si avvia, rilasciare l’interrut-
tore avviamento, attendere alcuni secondi e
poi riprovare. Ogni tentativo di accensione
deve essere il più breve possibile per pre-
servare la batteria. Non tentare di far girare
il motore per più di 10 secondi per ogni ten-
tativo.
ATTENZIONE:

HCA11130
Per allungare al massimo la vita del mo-
tore, far sempre riscaldare il motore pri-
ma di iniziare la marcia. Non accelerare a
fondo quando il motore è freddo!
HAU16671
Cambi di marcia
Cambiando, il pilota determina la potenza
del motore disponibile nelle diverse condi-
zioni di marcia: avviamento, accelerazione,
salite ecc.
Le posizioni del selettore cambio sono indi-
cate nell’illustrazione.
NOTA:

Per mettere il cambio in posizione di folle,
premere diverse volte il pedale del cambio
fino alla fine della sua corsa, e poi alzarlo
leggermente.
ATTENZIONE:

HCA10260

Anche con il cambio in posizione di
folle, proseguire nella guida perinerzia a motore spento per lunghi
periodi di tempo, e non trainare il
motociclo su distanze lunghe. Il
cambio viene lubrificato corretta-
mente solo quando il motore è in
funzione. Una lubrificazione insuffi-
ciente può danneggiare il cambio.

Usare sempre la frizione per cam-
biare le marce, per evitare di dan-
neggiare il motore, il cambio ed il
gruppo trasmissione, che non sono
progettati per resistere allo shock
provocato dall’innesto forzato di
una marcia.
1. Pedale cambio
2. Posizione di folle
1
1 2 3 4 5N26
