YAMAHA WR 250R 2010 Betriebsanleitungen (in German)

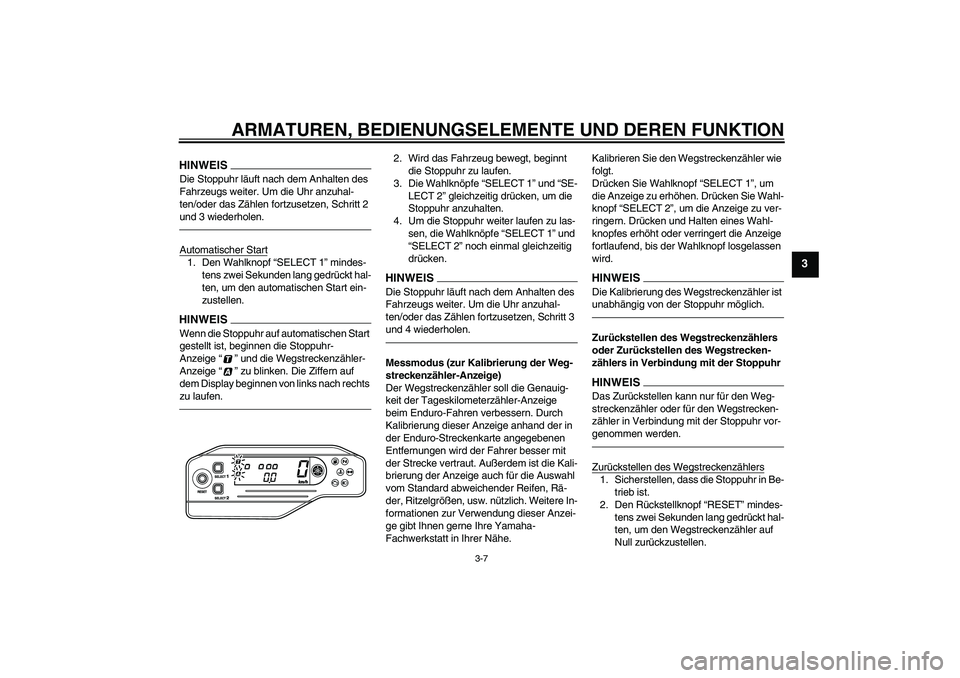

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3
HINWEISDie Stoppuhr läuft nach dem Anhalten des
Fahrzeugs weiter. Um die Uhr anzuhal-
ten/oder das Zählen fortzusetzen, Schritt 2
und 3 wiederholen.Automatischer Start1. Den Wahlknopf “SELECT 1” mindes-
tens zwei Sekunden lang gedrückt hal-
ten, um den automatischen Start ein-
zustellen.HINWEISWenn die Stoppuhr auf automatischen Start
gestellt ist, beginnen die Stoppuhr-
Anzeige“” und die Wegstreckenzähler-
Anzeige“” zu blinken. Die Ziffern auf
dem Display beginnen von links nach rechts
zu laufen.
2. Wird das Fahrzeug bewegt, beginnt
die Stoppuhr zu laufen.
3. Die Wahlknöpfe “SELECT 1” und “SE-
LECT 2” gleichzeitig drücken, um die
Stoppuhr anzuhalten.
4. Um die Stoppuhr weiter laufen zu las-
sen, die Wahlknöpfe “SELECT 1” und
“SELECT 2” noch einmal gleichzeitig
drücken.HINWEISDie Stoppuhr läuft nach dem Anhalten des
Fahrzeugs weiter. Um die Uhr anzuhal-
ten/oder das Zählen fortzusetzen, Schritt 3
und 4 wiederholen.Messmodus (zur Kalibrierung der Weg-
streckenzähler-Anzeige)
Der Wegstreckenzähler soll die Genauig-
keit der Tageskilometerzähler-Anzeige
beim Enduro-Fahren verbessern. Durch
Kalibrierung dieser Anzeige anhand der in
der Enduro-Streckenkarte angegebenen
Entfernungen wird der Fahrer besser mit
der Strecke vertraut. Außerdem ist die Kali-
brierung der Anzeige auch für die Auswahl
vom Standard abweichender Reifen, Rä-
der, Ritzelgrößen, usw. nützlich. Weitere In-
formationen zur Verwendung dieser Anzei-
ge gibt Ihnen gerne Ihre Yamaha-
Fachwerkstatt in Ihrer Nähe.Kalibrieren Sie den Wegstreckenzähler wie
folgt.
Drücken Sie Wahlknopf “SELECT 1”, um
die Anzeige zu erhöhen. Drücken Sie Wahl-
knopf “SELECT 2”, um die Anzeige zu ver-
ringern. Drücken und Halten eines Wahl-
knopfes erhöht oder verringert die Anzeige
fortlaufend, bis der Wahlknopf losgelassen
wird.
HINWEISDie Kalibrierung des Wegstreckenzähler ist
unabhängig von der Stoppuhr möglich.Zurückstellen des Wegstreckenzählers
oder Zurückstellen des Wegstrecken-
zählers in Verbindung mit der StoppuhrHINWEISDas Zurückstellen kann nur für den Weg-
streckenzähler oder für den Wegstrecken-
zähler in Verbindung mit der Stoppuhr vor-
genommen werden.Zurückstellen des Wegstreckenzählers1. Sicherstellen, dass die Stoppuhr in Be-
trieb ist.
2. Den Rückstellknopf “RESET” mindes-
tens zwei Sekunden lang gedrückt hal-
ten, um den Wegstreckenzähler auf
Null zurückzustellen.
U32DG4G0.book Page 7 Monday, December 14, 2009 9:46 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

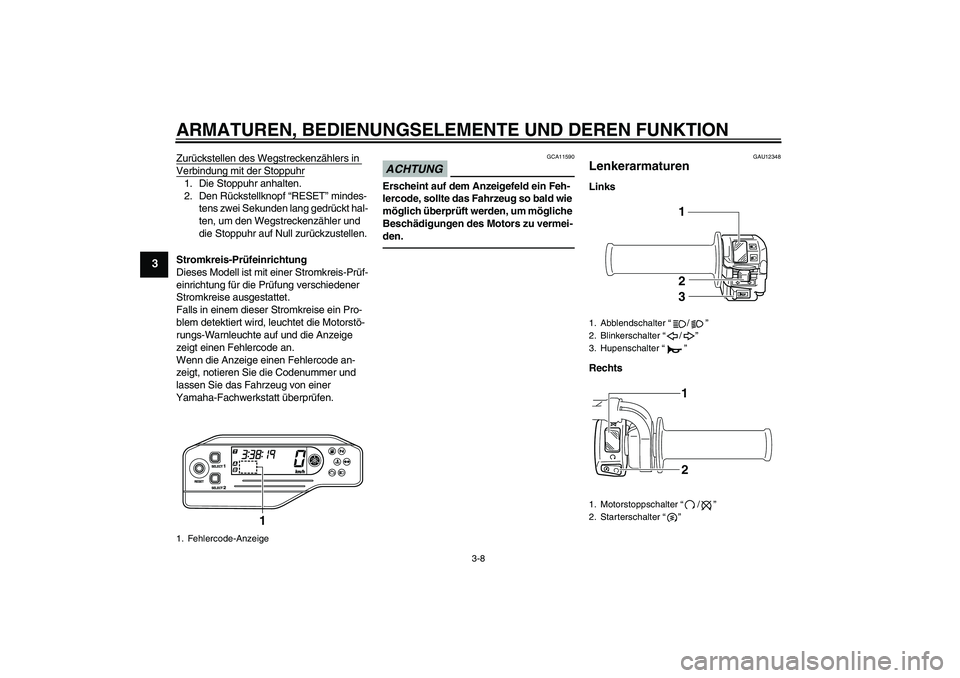

3-8
3
Zurückstellen des Wegstreckenzählers in Verbindung mit der Stoppuhr1. Die Stoppuhr anhalten.
2. Den Rückstellknopf “RESET” mindes-
tens zwei Sekunden lang gedrückt hal-
ten, um den Wegstreckenzähler und
die Stoppuhr auf Null zurückzustellen.
Stromkreis-Prüfeinrichtung
Dieses Modell ist mit einer Stromkreis-Prüf-
einrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Falls in einem dieser Stromkreise ein Pro-
blem detektiert wird, leuchtet die Motorstö-
rungs-Warnleuchte auf und die Anzeige
zeigt einen Fehlercode an.
Wenn die Anzeige einen Fehlercode an-
zeigt, notieren Sie die Codenummer und
lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen.
ACHTUNG
GCA11590
Erscheint auf dem Anzeigefeld ein Feh-
lercode, sollte das Fahrzeug so bald wie
möglich überprüft werden, um mögliche
Beschädigungen des Motors zu vermei-
den.
GAU12348
Lenkerarmaturen Links
Rechts
1. Fehlercode-Anzeige
1
1. Abblendschalter“/”
2. Blinkerschalter“/”
3. Hupenschalter“”
1. Motorstoppschalter“/”
2. Starterschalter“”
1
2
31
2
U32DG4G0.book Page 8 Monday, December 14, 2009 9:46 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

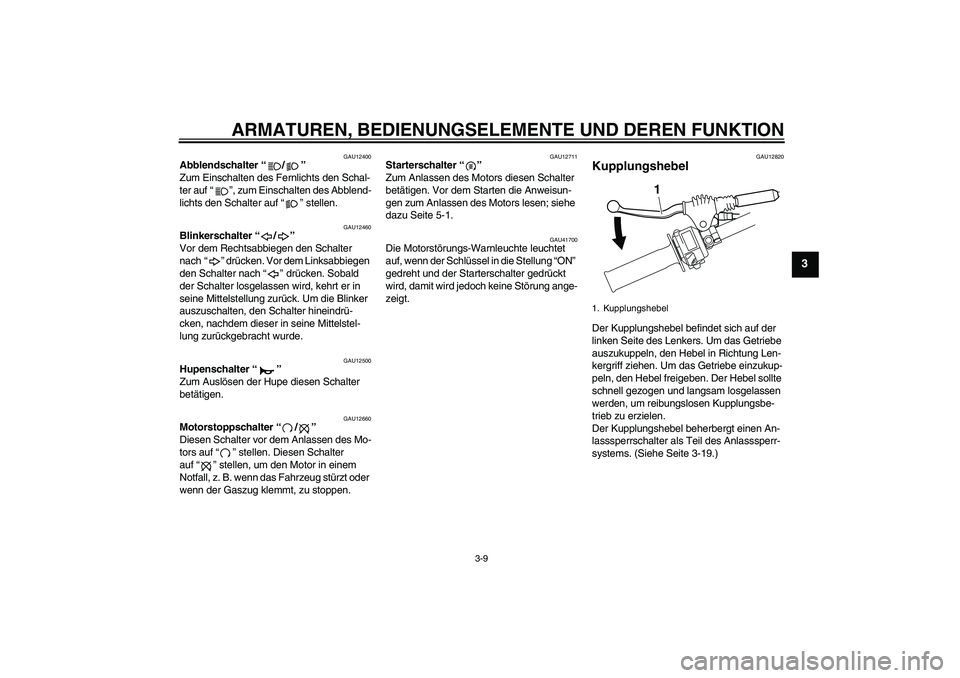

3-9
3
GAU12400
Abblendschalter“/”
Zum Einschalten des Fernlichts den Schal-
ter auf“”, zum Einschalten des Abblend-
lichts den Schalter auf“” stellen.
GAU12460
Blinkerschalter“/”
Vor dem Rechtsabbiegen den Schalter
nach“” drücken. Vor dem Linksabbiegen
den Schalter nach“” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12500
Hupenschalter“”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12660
Motorstoppschalter“/”
Diesen Schalter vor dem Anlassen des Mo-
tors auf“” stellen. Diesen Schalter
auf“” stellen, um den Motor in einem
Notfall, z. B. wenn das Fahrzeug stürzt oder
wenn der Gaszug klemmt, zu stoppen.
GAU12711
Starterschalter“”
Zum Anlassen des Motors diesen Schalter
betätigen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; siehe
dazu Seite 5-1.
GAU41700
Die Motorstörungs-Warnleuchte leuchtet
auf, wenn der Schlüssel in die Stellung “ON”
gedreht und der Starterschalter gedrückt
wird, damit wird jedoch keine Störung ange-
zeigt.
GAU12820
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-19.)1. Kupplungshebel
1
U32DG4G0.book Page 9 Monday, December 14, 2009 9:46 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

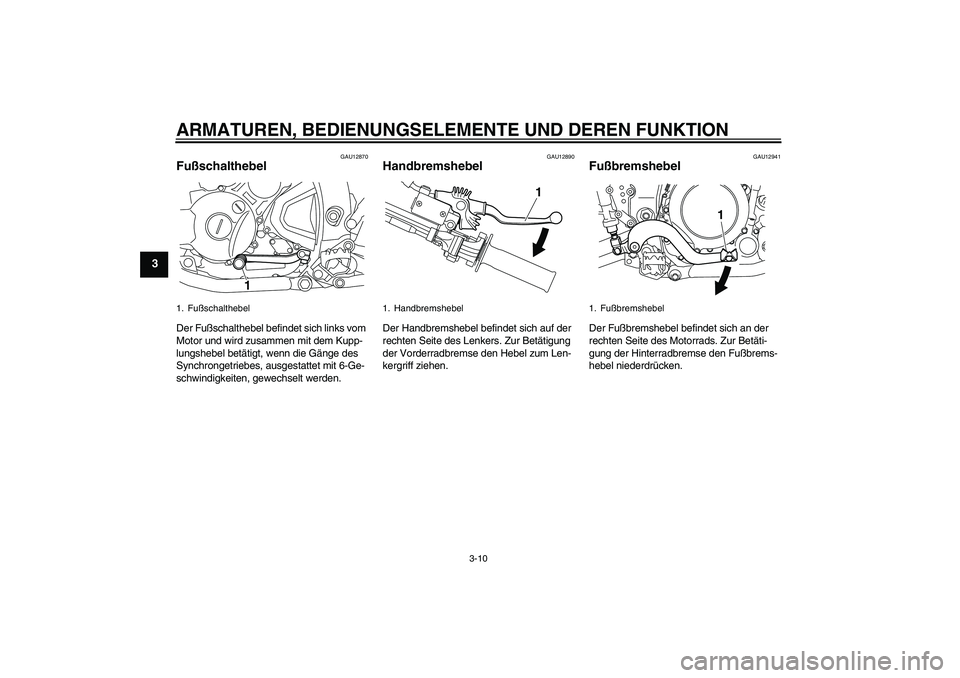

3-10
3
GAU12870
Fußschalthebel Der Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 6-Ge-
schwindigkeiten, gewechselt werden.
GAU12890
Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
GAU12941
Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
1. Fußschalthebel
1
1. Handbremshebel
1
1. Fußbremshebel
1
U32DG4G0.book Page 10 Monday, December 14, 2009 9:46 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

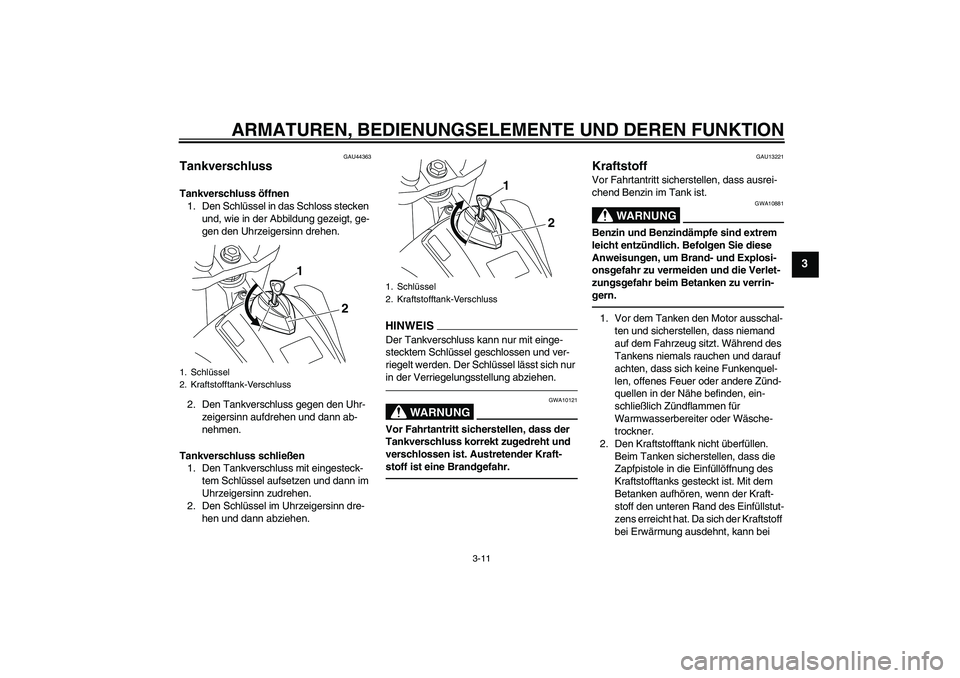

3-11
3
GAU44363
Tankverschluss Tankverschluss öffnen
1. Den Schlüssel in das Schloss stecken
und, wie in der Abbildung gezeigt, ge-
gen den Uhrzeigersinn drehen.
2. Den Tankverschluss gegen den Uhr-
zeigersinn aufdrehen und dann ab-
nehmen.
Tankverschluss schließen
1. Den Tankverschluss mit eingesteck-
tem Schlüssel aufsetzen und dann im
Uhrzeigersinn zudrehen.
2. Den Schlüssel im Uhrzeigersinn dre-
hen und dann abziehen.
HINWEISDer Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur
in der Verriegelungsstellung abziehen.
WARNUNG
GWA10121
Vor Fahrtantritt sicherstellen, dass der
Tankverschluss korrekt zugedreht und
verschlossen ist. Austretender Kraft-
stoff ist eine Brandgefahr.
GAU13221
Kraftstoff Vor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10881
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explosi-
onsgefahr zu vermeiden und die Verlet-
zungsgefahr beim Betanken zu verrin-
gern.1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen.
Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüllstut-
zens erreicht hat. Da sich der Kraftstoff
bei Erwärmung ausdehnt, kann bei
1. Schlüssel
2. Kraftstofftank-Verschluss
1
2
1. Schlüssel
2. Kraftstofftank-Verschluss
1
2
U32DG4G0.book Page 11 Monday, December 14, 2009 9:46 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

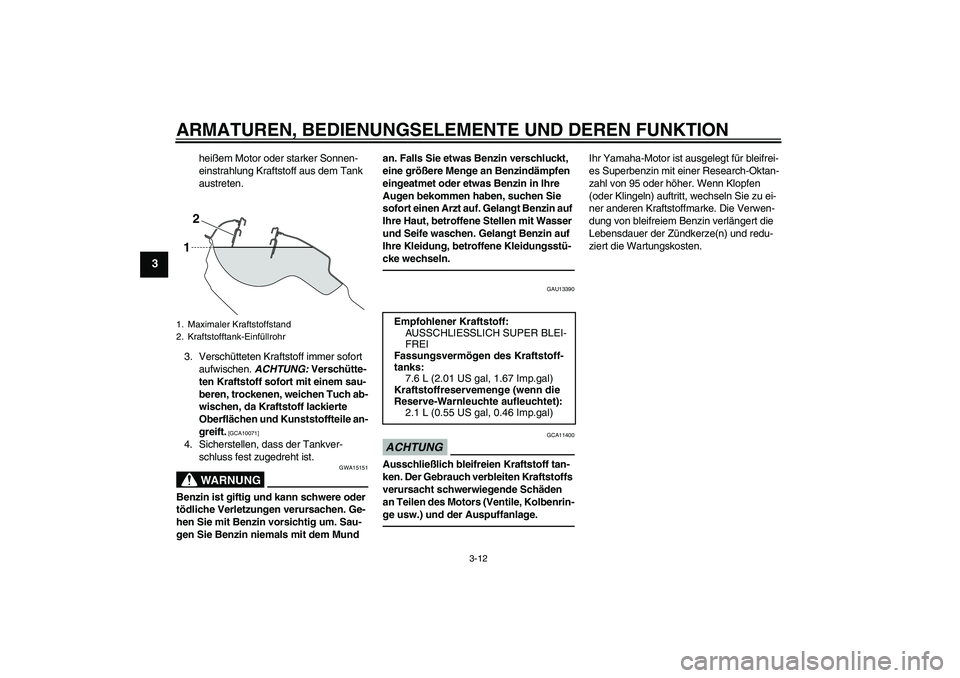

3-12
3
heißem Motor oder starker Sonnen-
einstrahlung Kraftstoff aus dem Tank
austreten.
3. Verschütteten Kraftstoff immer sofort
aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch ab-
wischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile an-
greift.
[GCA10071]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15151
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund an. Falls Sie etwas Benzin verschluckt,
eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre
Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsstü-
cke wechseln.
GAU13390
ACHTUNG
GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-
ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Superbenzin mit einer Research-Oktan-
zahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftstoffmarke. Die Verwen-
dung von bleifreiem Benzin verlängert die
Lebensdauer der Zündkerze(n) und redu-
ziert die Wartungskosten.
1. Maximaler Kraftstoffstand
2. Kraftstofftank-Einfüllrohr
2
1
Empfohlener Kraftstoff:
AUSSCHLIESSLICH SUPER BLEI-
FREI
Fassungsvermögen des Kraftstoff-
tanks:
7.6 L (2.01 US gal, 1.67 Imp.gal)
Kraftstoffreservemenge (wenn die
Reserve-Warnleuchte aufleuchtet):
2.1 L (0.55 US gal, 0.46 Imp.gal)
U32DG4G0.book Page 12 Monday, December 14, 2009 9:46 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

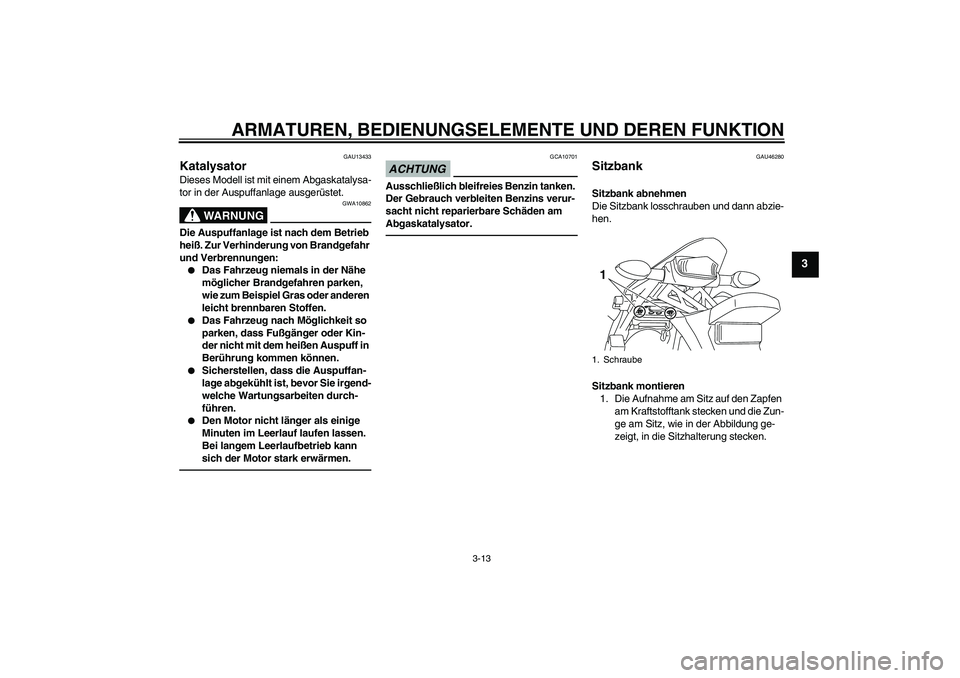

3-13
3
GAU13433
Katalysator Dieses Modell ist mit einem Abgaskatalysa-
tor in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10862
Die Auspuffanlage ist nach dem Betrieb
heiß. Zur Verhinderung von Brandgefahr
und Verbrennungen:

Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel Gras oder anderen
leicht brennbaren Stoffen.


Das Fahrzeug nach Möglichkeit so
parken, dass Fußgänger oder Kin-
der nicht mit dem heißen Auspuff in
Berührung kommen können.


Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgend-
welche Wartungsarbeiten durch-
führen.


Den Motor nicht länger als einige
Minuten im Leerlauf laufen lassen.
Bei langem Leerlaufbetrieb kann
sich der Motor stark erwärmen.
ACHTUNG
GCA10701
Ausschließlich bleifreies Benzin tanken.
Der Gebrauch verbleiten Benzins verur-
sacht nicht reparierbare Schäden am
Abgaskatalysator.
GAU46280
Sitzbank Sitzbank abnehmen
Die Sitzbank losschrauben und dann abzie-
hen.
Sitzbank montieren
1. Die Aufnahme am Sitz auf den Zapfen
am Kraftstofftank stecken und die Zun-
ge am Sitz, wie in der Abbildung ge-
zeigt, in die Sitzhalterung stecken.1. Schraube1
U32DG4G0.book Page 13 Monday, December 14, 2009 9:46 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
3
2. Die Sitzbank in die ursprüngliche Lage
bringen und dann festschrauben.HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
GAU14282
Helmhalter Zum Öffnen des Helmhalters den Schlüssel
in das Schloss stecken und dann, wie in der
Abbildung gezeigt, drehen.
Zum Abschließen den Helmhalter in die
Ausgangsstellung bringen und dann den
Schlüssel abziehen. WARNUNG! Niemals
mit am Helmhalter befestigtem Helm fah-
ren, der Helm kann gegen Hindernisse
stoßen, was zu Kontrollverlust und ei-
nem Unfall führen kann.
[GWA10161]GAU45202
Teleskopgabel einstellen
WARNUNG
GWA10180
Beide Gabelholme stets gleichmäßig
einstellen. Eine ungleichmäßige Einstel-
lung beeinträchtigt Fahrverhalten und
Stabilität.Die Teleskopgabel ist mit Schrauben zur
Einstellung der Zug- und Druckstufendämp-
fung ausgerüstet.ACHTUNG
GCA10101
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungen
gedreht werden.Zugstufendämpfung
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) die Einstellschrauben an
beiden Gabelholmen in Richtung (a) dre-
hen. Zum Verringern der Zugstufendämp-
fung (Dämpfung weicher) beide Einstell-
schrauben in Richtung (b) drehen.
1. Aufnahmenut
2. Vorsprung
3. Sitzhalterung
2
3
2
1
1. Helmhalterung
2. Offen.
1
2
U32DG4G0.book Page 14 Monday, December 14, 2009 9:46 AM

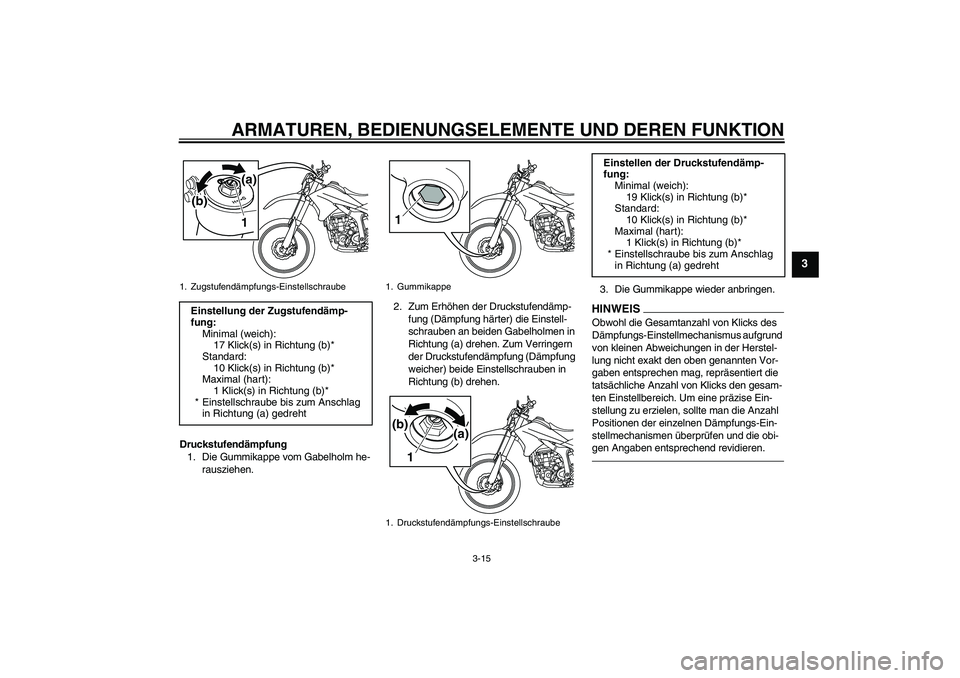

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
3
Druckstufendämpfung
1. Die Gummikappe vom Gabelholm he-
rausziehen.2. Zum Erhöhen der Druckstufendämp-
fung (Dämpfung härter) die Einstell-
schrauben an beiden Gabelholmen in
Richtung (a) drehen. Zum Verringern
der Druckstufendämpfung (Dämpfung
weicher) beide Einstellschrauben in
Richtung (b) drehen.3. Die Gummikappe wieder anbringen.
HINWEISObwohl die Gesamtanzahl von Klicks des
Dämpfungs-Einstellmechanismus aufgrund
von kleinen Abweichungen in der Herstel-
lung nicht exakt den oben genannten Vor-
gaben entsprechen mag, repräsentiert die
tatsächliche Anzahl von Klicks den gesam-
ten Einstellbereich. Um eine präzise Ein-
stellung zu erzielen, sollte man die Anzahl
Positionen der einzelnen Dämpfungs-Ein-
stellmechanismen überprüfen und die obi-
gen Angaben entsprechend revidieren.
1. Zugstufendämpfungs-EinstellschraubeEinstellung der Zugstufendämp-
fung:
Minimal (weich):
17 Klick(s) in Richtung (b)*
Standard:
10 Klick(s) in Richtung (b)*
Maximal (hart):
1 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag
in Richtung (a) gedreht
1
(b)
(a)
1. Gummikappe
1. Druckstufendämpfungs-Einstellschraube1
1(a) (b)
Einstellen der Druckstufendämp-
fung:
Minimal (weich):
19 Klick(s) in Richtung (b)*
Standard:
10 Klick(s) in Richtung (b)*
Maximal (hart):
1 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag
in Richtung (a) gedreht
U32DG4G0.book Page 15 Monday, December 14, 2009 9:46 AM

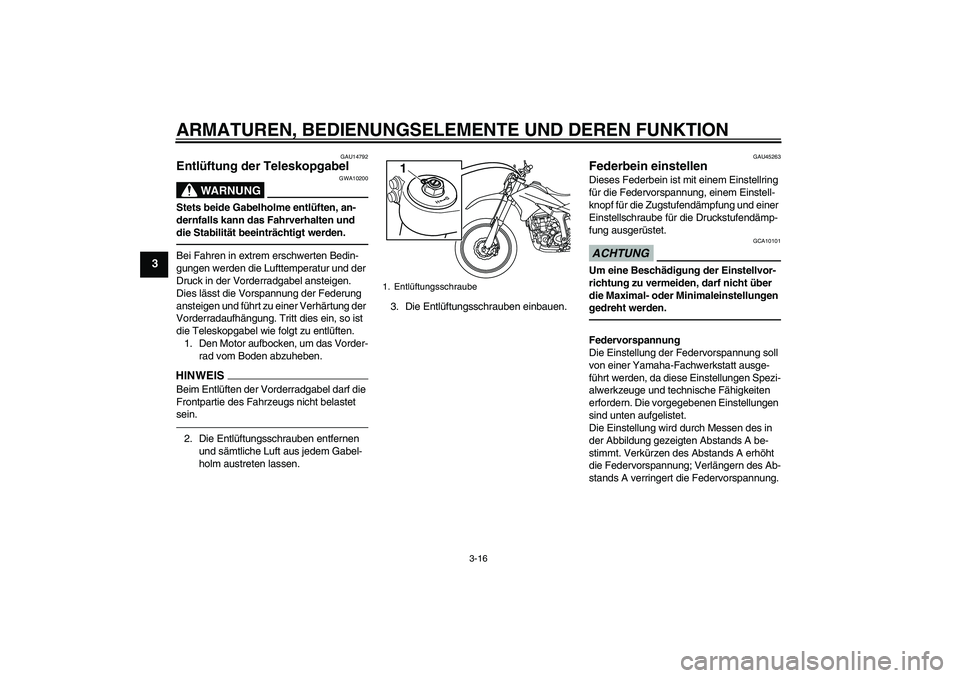

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3
GAU14792
Entlüftung der Teleskopgabel
WARNUNG
GWA10200
Stets beide Gabelholme entlüften, an-
dernfalls kann das Fahrverhalten und
die Stabilität beeinträchtigt werden.Bei Fahren in extrem erschwerten Bedin-
gungen werden die Lufttemperatur und der
Druck in der Vorderradgabel ansteigen.
Dies lässt die Vorspannung der Federung
ansteigen und führt zu einer Verhärtung der
Vorderradaufhängung. Tritt dies ein, so ist
die Teleskopgabel wie folgt zu entlüften.
1. Den Motor aufbocken, um das Vorder-
rad vom Boden abzuheben.HINWEISBeim Entlüften der Vorderradgabel darf die
Frontpartie des Fahrzeugs nicht belastet
sein.2. Die Entlüftungsschrauben entfernen
und sämtliche Luft aus jedem Gabel-
holm austreten lassen.3. Die Entlüftungsschrauben einbauen.
GAU45263
Federbein einstellen Dieses Federbein ist mit einem Einstellring
für die Federvorspannung, einem Einstell-
knopf für die Zugstufendämpfung und einer
Einstellschraube für die Druckstufendämp-
fung ausgerüstet.ACHTUNG
GCA10101
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungen
gedreht werden.Federvorspannung
Die Einstellung der Federvorspannung soll
von einer Yamaha-Fachwerkstatt ausge-
führt werden, da diese Einstellungen Spezi-
alwerkzeuge und technische Fähigkeiten
erfordern. Die vorgegebenen Einstellungen
sind unten aufgelistet.
Die Einstellung wird durch Messen des in
der Abbildung gezeigten Abstands A be-
stimmt. Verkürzen des Abstands A erhöht
die Federvorspannung; Verlängern des Ab-
stands A verringert die Federvorspannung.
1. Entlüftungsschraube
1
U32DG4G0.book Page 16 Monday, December 14, 2009 9:46 AM
