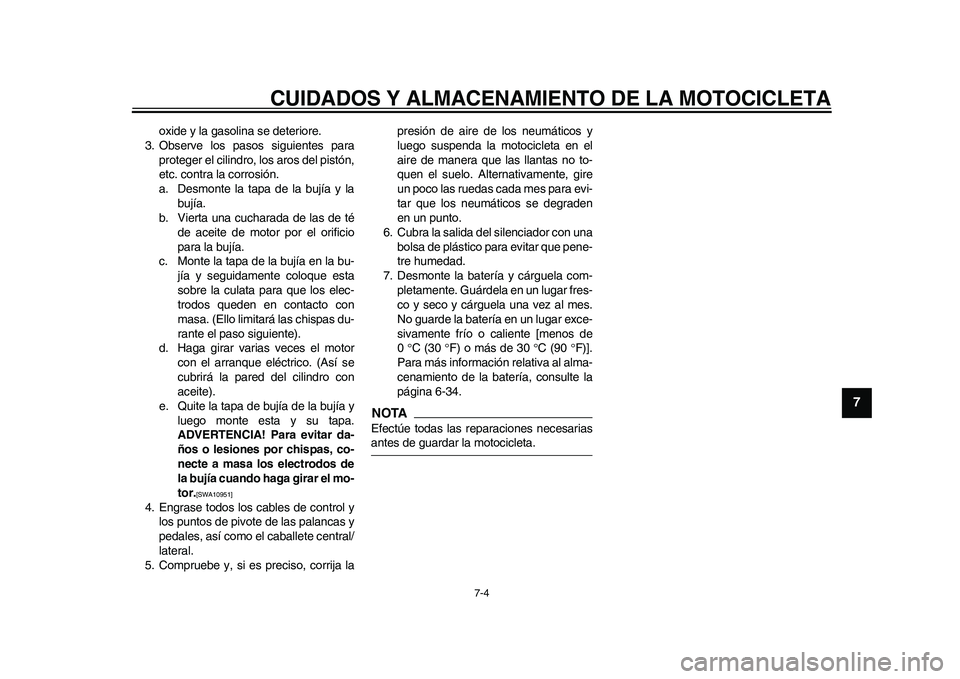

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-4
2
3
4
5
678
9
oxide y la gasolina se deteriore.
3. Observe los pasos siguientes para
proteger el cilindro, los aros del pistón,
etc. contra la corrosión.
a. Desmonte la tapa de la bujía y la
bujía.
b. Vierta una cucharada de las de té
de aceite de motor por el orificio
para la bujía.
c. Monte la tapa de la bujía en la bu-
jía y seguidamente coloque esta
sobre la culata para que los elec-
trodos queden en contacto con
masa. (Ello limitará las chispas du-
rante el paso siguiente).
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirá la pared del cilindro con
aceite).
e. Quite la tapa de bujía de la bujía y
luego monte esta y su tapa.
ADVERTENCIA! Para evitar da-
ños o lesiones por chispas, co-
necte a masa los electrodos de
la bujía cuando haga girar el mo-
tor.
[SWA10951]
4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete central/
lateral.
5. Compruebe y, si es preciso, corrija lapresión de aire de los neumáticos y
luego suspenda la motocicleta en el
aire de manera que las llantas no to-
quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para evi-
tar que los neumáticos se degraden
en un punto.
6. Cubra la salida del silenciador con una
bolsa de plástico para evitar que pene-
tre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de
0 C (30 F) o más de 30 C (90 F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-34.
NOTAEfectúe todas las reparaciones necesariasantes de guardar la motocicleta.
32D-9-S6-S0.book 4 ページ 2011年1月12日 水曜日 午後1時16分
Page 92 of 100
8-1
1
2
3
4
5
6
78
9

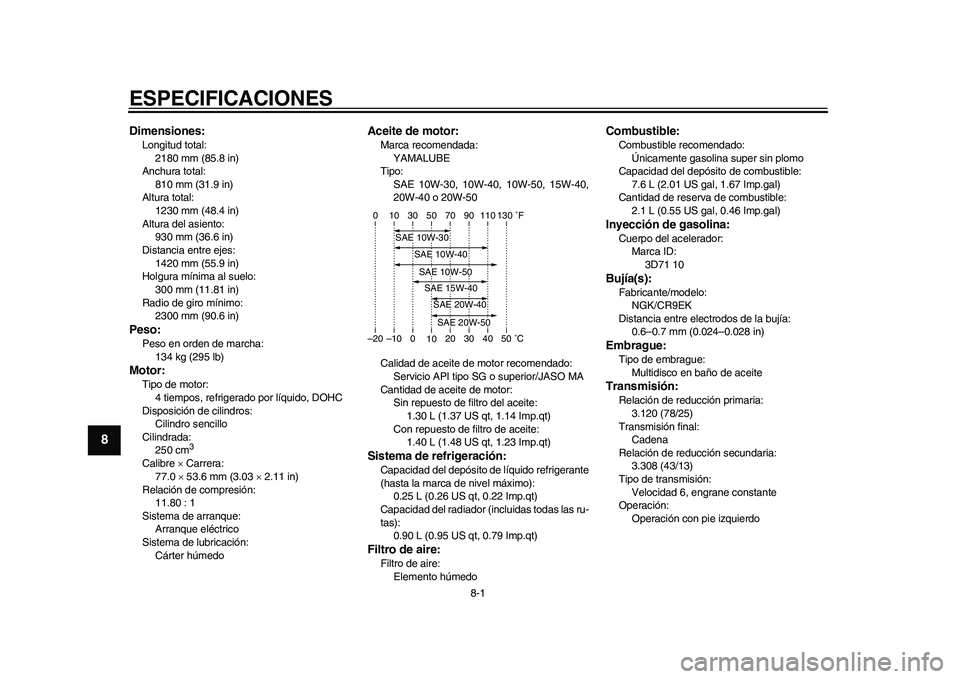

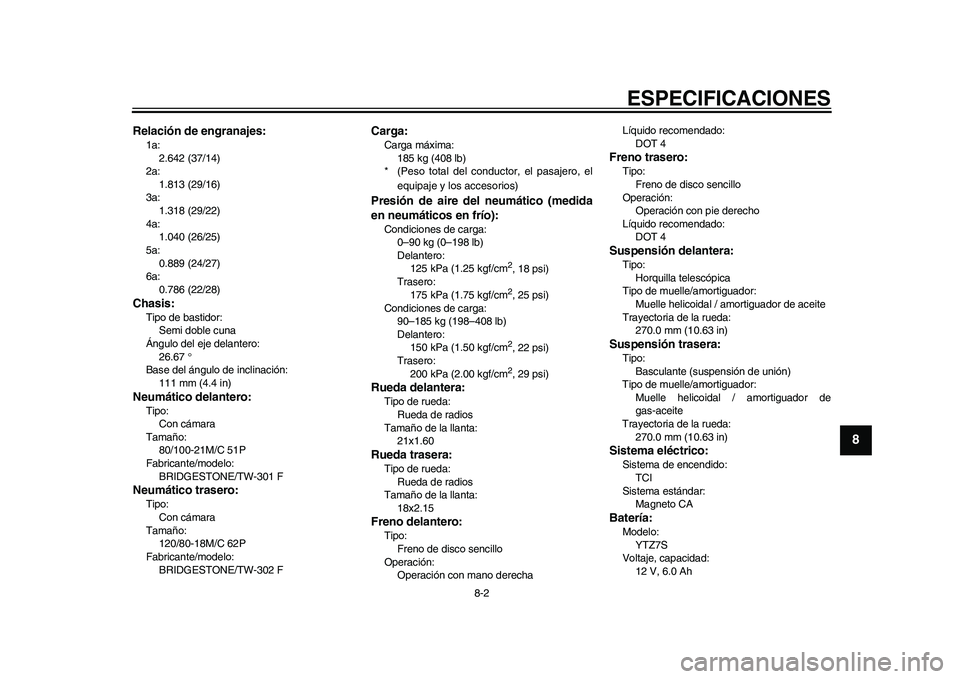

ESPECIFICACIONES
SAU50912
Dimensiones:Longitud total:
2180 mm (85.8 in)
Anchura total:
810 mm (31.9 in)
Altura total:
1230 mm (48.4 in)
Altura del asiento:
930 mm (36.6 in)
Distancia entre ejes:
1420 mm (55.9 in)
Holgura mínima al suelo:
300 mm (11.81 in)
Radio de giro mínimo:
2300 mm (90.6 in)Peso:Peso en orden de marcha:
134 kg (295 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, DOHC
Disposición de cilindros:
Cilindro sencillo
Cilindrada:
250 cm
3
Calibre Carrera:
77.0 53.6 mm (3.03 2.11 in)
Relación de compresión:
11.80 : 1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:Marca recomendada:
YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 o 20W-50
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin repuesto de filtro del aceite:
1.30 L (1.37 US qt, 1.14 Imp.qt)
Con repuesto de filtro de aceite:
1.40 L (1.48 US qt, 1.23 Imp.qt)Sistema de refrigeración:Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacidad del radiador (incluidas todas las ru-
tas):
0.90 L (0.95 US qt, 0.79 Imp.qt)Filtro de aire:Filtro de aire:
Elemento húmedo
Combustible:Combustible recomendado:
Únicamente gasolina super sin plomo
Capacidad del depósito de combustible:
7.6 L (2.01 US gal, 1.67 Imp.gal)
Cantidad de reserva de combustible:
2.1 L (0.55 US gal, 0.46 Imp.gal)Inyección de gasolina:Cuerpo del acelerador:
Marca ID:
3D71 10Bujía(s):Fabricante/modelo:
NGK/CR9EK
Distancia entre electrodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)Embrague:Tipo de embrague:
Multidisco en baño de aceiteTransmisión:Relación de reducción primaria:
3.120 (78/25)
Transmisión final:
Cadena
Relación de reducción secundaria:
3.308 (43/13)
Tipo de transmisión:
Velocidad 6, engrane constante
Operación:
Operación con pie izquierdo
–20 –10 0
1020 30 40 50 C 10 30 50 70 90 110 0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
32D-9-S6-S0.book 1 ページ 2011年1月12日 水曜日 午後1時16分
Page 93 of 100
ESPECIFICACIONES
8-2
2
3
4
5
6
789
Relación de engranajes:1a:
2.642 (37/14)
2a:
1.813 (29/16)
3a:
1.318 (29/22)
4a:
1.040 (26/25)
5a:
0.889 (24/27)
6a:
0.786 (22/28)Chasis:Tipo de bastidor:
Semi doble cuna
Ángulo del eje delantero:
26.67
Base del ángulo de inclinación:
111 mm (4.4 in)Neumático delantero:Tipo:
Con cámara
Tamaño:
80/100-21M/C 51P
Fabricante/modelo:
BRIDGESTONE/TW-301 FNeumático trasero:Tipo:
Con cámara
Tamaño:
120/80-18M/C 62P
Fabricante/modelo:
BRIDGESTONE/TW-302 F
Carga:Carga máxima:
185 kg (408 lb)
* (Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
125 kPa (1.25 kgf/cm
2, 18 psi)
Trasero:
175 kPa (1.75 kgf/cm2, 25 psi)
Condiciones de carga:
90–185 kg (198–408 lb)
Delantero:
150 kPa (1.50 kgf/cm2, 22 psi)
Trasero:
200 kPa (2.00 kgf/cm2, 29 psi)
Rueda delantera:Tipo de rueda:
Rueda de radios
Tamaño de la llanta:
21x1.60Rueda trasera:Tipo de rueda:
Rueda de radios
Tamaño de la llanta:
18x2.15Freno delantero:Tipo:
Freno de disco sencillo
Operación:
Operación con mano derechaLíquido recomendado:
DOT 4
Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
270.0 mm (10.63 in)Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de
gas-aceite
Trayectoria de la rueda:
270.0 mm (10.63 in)Sistema eléctrico:Sistema de encendido:
TCI
Sistema estándar:
Magneto CABatería:Modelo:
YTZ7S
Voltaje, capacidad:
12 V, 6.0 Ah
32D-9-S6-S0.book 2 ページ 2011年1月12日 水曜日 午後1時16分
Page 94 of 100
ESPECIFICACIONES
8-3
1
2
3
4
5
6
78
9

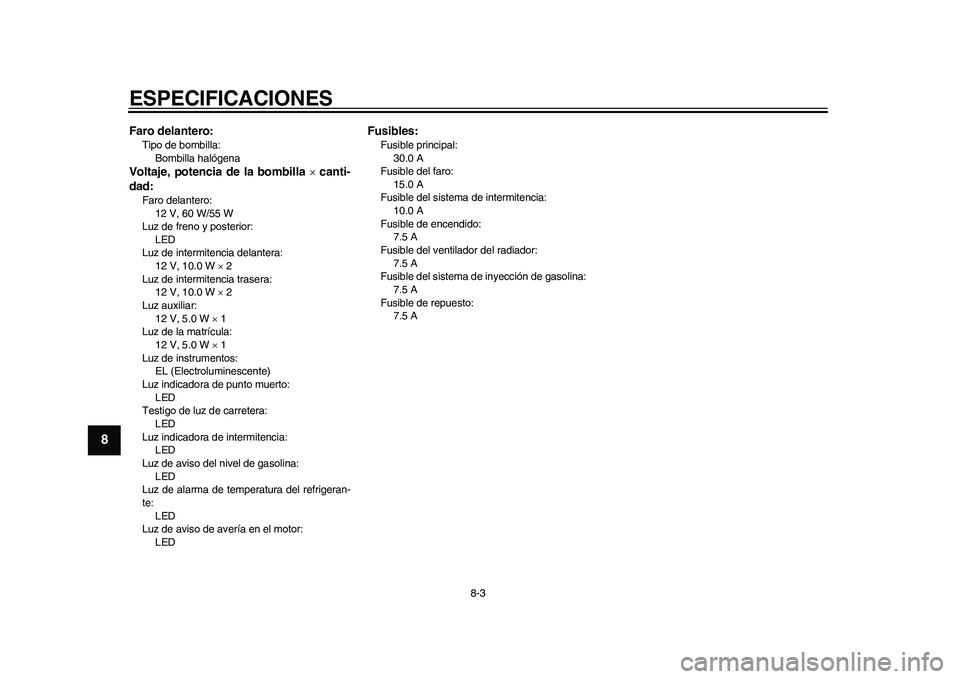

Faro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla canti-
dad:Faro delantero:
12 V, 60 W/55 W
Luz de freno y posterior:
LED
Luz de intermitencia delantera:
12 V, 10.0 W 2
Luz de intermitencia trasera:
12 V, 10.0 W 2
Luz auxiliar:
12 V, 5.0 W 1
Luz de la matrícula:
12 V, 5.0 W 1
Luz de instrumentos:
EL (Electroluminescente)
Luz indicadora de punto muerto:
LED
Testigo de luz de carretera:
LED
Luz indicadora de intermitencia:
LED
Luz de aviso del nivel de gasolina:
LED
Luz de alarma de temperatura del refrigeran-
te:
LED
Luz de aviso de avería en el motor:
LED
Fusibles:Fusible principal:
30.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
7.5 A
Fusible del ventilador del radiador:
7.5 A
Fusible del sistema de inyección de gasolina:
7.5 A
Fusible de repuesto:
7.5 A
32D-9-S6-S0.book 3 ページ 2011年1月12日 水曜日 午後1時16分
Page 95 of 100
9-1
2
3
4
5
6
7
89

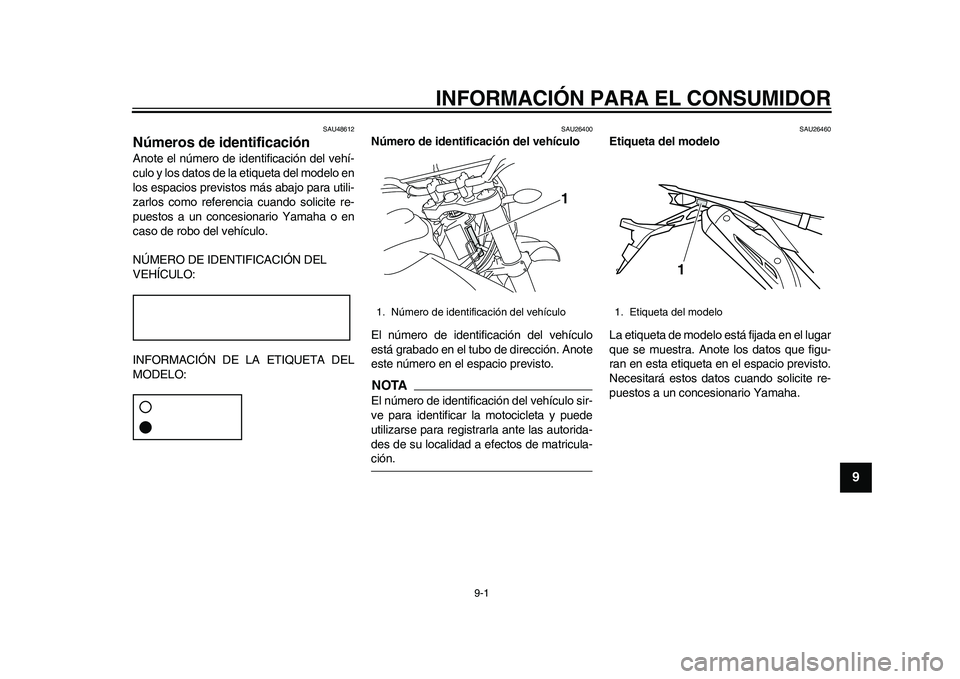

INFORMACIÓN PARA EL CONSUMIDOR
SAU48612
Números de identificación Anote el número de identificación del vehí-
culo y los datos de la etiqueta del modelo en
los espacios previstos más abajo para utili-
zarlos como referencia cuando solicite re-
puestos a un concesionario Yamaha o en
caso de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-ción.
SAU26460
Etiqueta del modelo
La etiqueta de modelo está fijada en el lugar
que se muestra. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite re-
puestos a un concesionario Yamaha.
1. Número de identificación del vehículo
1
1. Etiqueta del modelo
1
32D-9-S6-S0.book 1 ページ 2011年1月12日 水曜日 午後1時16分
Page 96 of 100

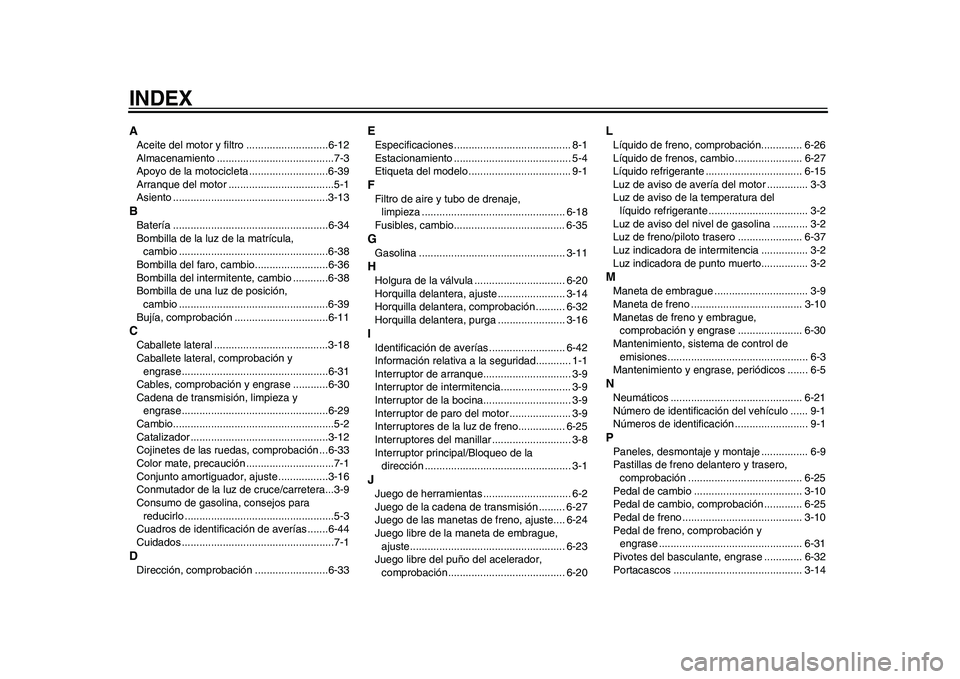

INDEXAAceite del motor y filtro ............................6-12
Almacenamiento ........................................7-3
Apoyo de la motocicleta ...........................6-39
Arranque del motor ....................................5-1
Asiento .....................................................3-13BBatería .....................................................6-34
Bombilla de la luz de la matrícula,
cambio ...................................................6-38
Bombilla del faro, cambio.........................6-36
Bombilla del intermitente, cambio ............6-38
Bombilla de una luz de posición,
cambio ...................................................6-39
Bujía, comprobación ................................6-11CCaballete lateral .......................................3-18
Caballete lateral, comprobación y
engrase..................................................6-31
Cables, comprobación y engrase ............6-30
Cadena de transmisión, limpieza y
engrase..................................................6-29
Cambio.......................................................5-2
Catalizador ...............................................3-12
Cojinetes de las ruedas, comprobación ...6-33
Color mate, precaución ..............................7-1
Conjunto amortiguador, ajuste .................3-16
Conmutador de la luz de cruce/carretera...3-9
Consumo de gasolina, consejos para
reducirlo ...................................................5-3
Cuadros de identificación de averías .......6-44
Cuidados ....................................................7-1DDirección, comprobación .........................6-33
EEspecificaciones ........................................ 8-1
Estacionamiento ........................................ 5-4
Etiqueta del modelo ................................... 9-1FFiltro de aire y tubo de drenaje,
limpieza ................................................. 6-18
Fusibles, cambio...................................... 6-35GGasolina .................................................. 3-11HHolgura de la válvula ............................... 6-20
Horquilla delantera, ajuste ....................... 3-14
Horquilla delantera, comprobación .......... 6-32
Horquilla delantera, purga ....................... 3-16IIdentificación de averías .......................... 6-42
Información relativa a la seguridad............ 1-1
Interruptor de arranque.............................. 3-9
Interruptor de intermitencia........................ 3-9
Interruptor de la bocina.............................. 3-9
Interruptor de paro del motor ..................... 3-9
Interruptores de la luz de freno................ 6-25
Interruptores del manillar ........................... 3-8
Interruptor principal/Bloqueo de la
dirección .................................................. 3-1JJuego de herramientas .............................. 6-2
Juego de la cadena de transmisión ......... 6-27
Juego de las manetas de freno, ajuste.... 6-24
Juego libre de la maneta de embrague,
ajuste..................................................... 6-23
Juego libre del puño del acelerador,
comprobación........................................ 6-20
LLíquido de freno, comprobación.............. 6-26
Líquido de frenos, cambio ....................... 6-27
Líquido refrigerante ................................. 6-15
Luz de aviso de avería del motor .............. 3-3
Luz de aviso de la temperatura del
líquido refrigerante .................................. 3-2
Luz de aviso del nivel de gasolina ............ 3-2
Luz de freno/piloto trasero ...................... 6-37
Luz indicadora de intermitencia ................ 3-2
Luz indicadora de punto muerto................ 3-2MManeta de embrague ................................ 3-9
Maneta de freno ...................................... 3-10
Manetas de freno y embrague,
comprobación y engrase ...................... 6-30
Mantenimiento, sistema de control de
emisiones................................................ 6-3
Mantenimiento y engrase, periódicos ....... 6-5NNeumáticos ............................................. 6-21
Número de identificación del vehículo ...... 9-1
Números de identificación ......................... 9-1PPaneles, desmontaje y montaje ................ 6-9
Pastillas de freno delantero y trasero,
comprobación ....................................... 6-25
Pedal de cambio ..................................... 3-10
Pedal de cambio, comprobación ............. 6-25
Pedal de freno ......................................... 3-10
Pedal de freno, comprobación y
engrase ................................................. 6-31
Pivotes del basculante, engrase ............. 6-32
Portacascos ............................................ 3-14
32D-9-S6-S0.book 2 ページ 2011年1月12日 水曜日 午後1時16分
Page 97 of 100

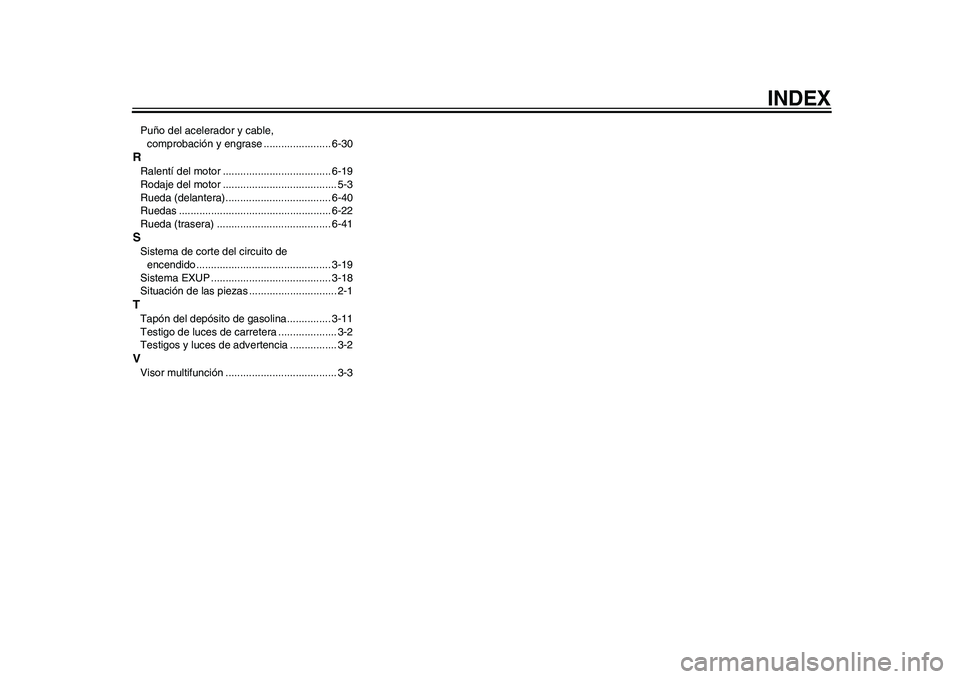

INDEX
Puño del acelerador y cable,
comprobación y engrase ....................... 6-30RRalentí del motor ..................................... 6-19
Rodaje del motor ....................................... 5-3
Rueda (delantera).................................... 6-40
Ruedas .................................................... 6-22
Rueda (trasera) ....................................... 6-41SSistema de corte del circuito de
encendido .............................................. 3-19
Sistema EXUP ......................................... 3-18
Situación de las piezas .............................. 2-1TTapón del depósito de gasolina............... 3-11
Testigo de luces de carretera .................... 3-2
Testigos y luces de advertencia ................ 3-2VVisor multifunción ...................................... 3-3
32D-9-S6-S0.book 3 ページ 2011年1月12日 水曜日 午後1時16分
Page 98 of 100
32D-9-S6-S0.book 4 ページ 2011年1月12日 水曜日 午後1時16分
Page 99 of 100
Page 100 of 100
IMPRESO EN PAPEL RECICLADO
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2011.02–0.2×1 !
(S)
IMPRESO EN PAPEL RECICLADO
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2011.02–0.2×1 !
(S)
