MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-19
2
3
4
567
8
9

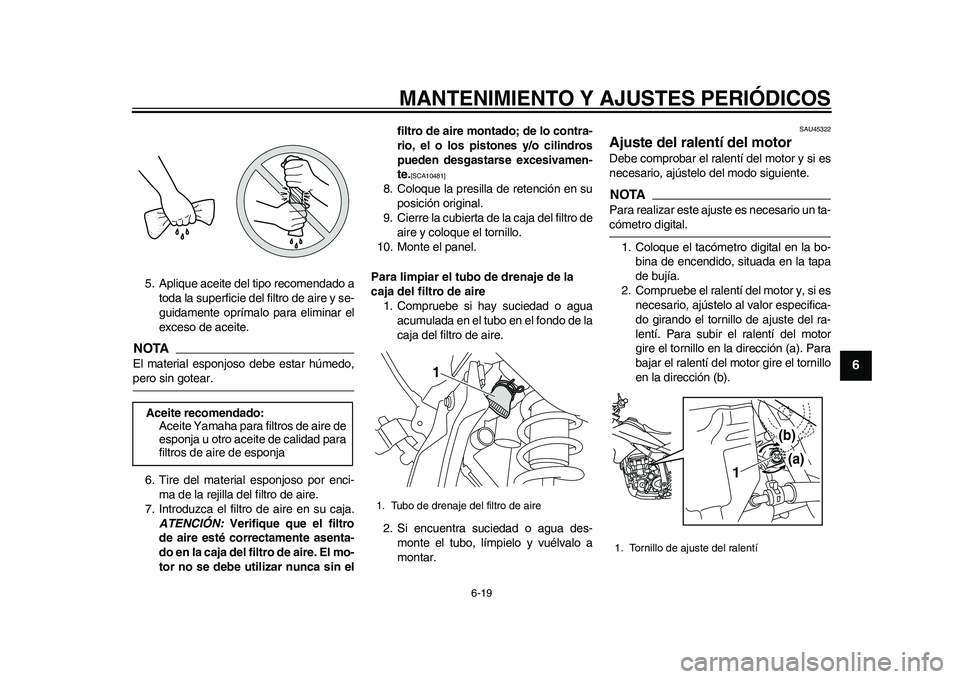

5. Aplique aceite del tipo recomendado a
toda la superficie del filtro de aire y se-
guidamente oprímalo para eliminar el
exceso de aceite.NOTAEl material esponjoso debe estar húmedo,pero sin gotear.
6. Tire del material esponjoso por enci-
ma de la rejilla del filtro de aire.
7. Introduzca el filtro de aire en su caja.
ATENCIÓN: Verifique que el filtro
de aire esté correctamente asenta-
do en la caja del filtro de aire. El mo-
tor no se debe utilizar nunca sin elfiltro de aire montado; de lo contra-
rio, el o los pistones y/o cilindros
pueden desgastarse excesivamen-
te.
[SCA10481]

8. Coloque la presilla de retención en su
posición original.
9. Cierre la cubierta de la caja del filtro de
aire y coloque el tornillo.
10. Monte el panel.
Para limpiar el tubo de drenaje de la
caja del filtro de aire
1. Compruebe si hay suciedad o agua
acumulada en el tubo en el fondo de la
caja del filtro de aire.
2. Si encuentra suciedad o agua des-
monte el tubo, límpielo y vuélvalo a
montar.
SAU45322
Ajuste del ralentí del motor Debe comprobar el ralentí del motor y si es
necesario, ajústelo del modo siguiente.NOTAPara realizar este ajuste es necesario un ta-cómetro digital.
1. Coloque el tacómetro digital en la bo-
bina de encendido, situada en la tapa
de bujía.
2. Compruebe el ralentí del motor y, si es
necesario, ajústelo al valor especifica-
do girando el tornillo de ajuste del ra-
lentí. Para subir el ralentí del motor
gire el tornillo en la dirección (a). Para
bajar el ralentí del motor gire el tornillo
en la dirección (b).
Aceite recomendado:
Aceite Yamaha para filtros de aire de
esponja u otro aceite de calidad para
filtros de aire de esponja
1. Tubo de drenaje del filtro de aire
1
1. Tornillo de ajuste del ralentí
1
(b)
(a)
32D-9-S6-S0.book 19 ページ ２０１１年１月１２日　水曜日　午後１時１６分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-20
1
2
3
4
56
7
8
9

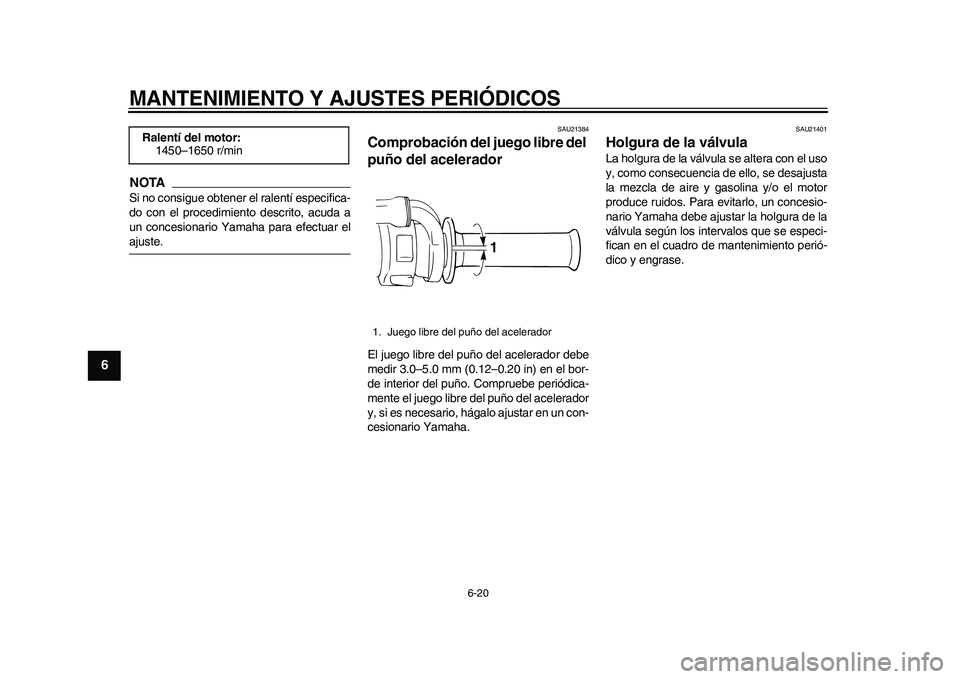

NOTASi no consigue obtener el ralentí especifica-
do con el procedimiento descrito, acuda a
un concesionario Yamaha para efectuar elajuste.
SAU21384
Comprobación del juego libre del
puño del acelerador El juego libre del puño del acelerador debe
medir 3.0–5.0 mm (0.12–0.20 in) en el bor-
de interior del puño. Compruebe periódica-
mente el juego libre del puño del acelerador
y, si es necesario, hágalo ajustar en un con-
cesionario Yamaha.
SAU21401
Holgura de la válvula La holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase. Ralentí del motor:
1450–1650 r/min
1. Juego libre del puño del acelerador
1
32D-9-S6-S0.book 20 ページ ２０１１年１月１２日　水曜日　午後１時１６分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-21
2
3
4
567
8
9
SAU21643

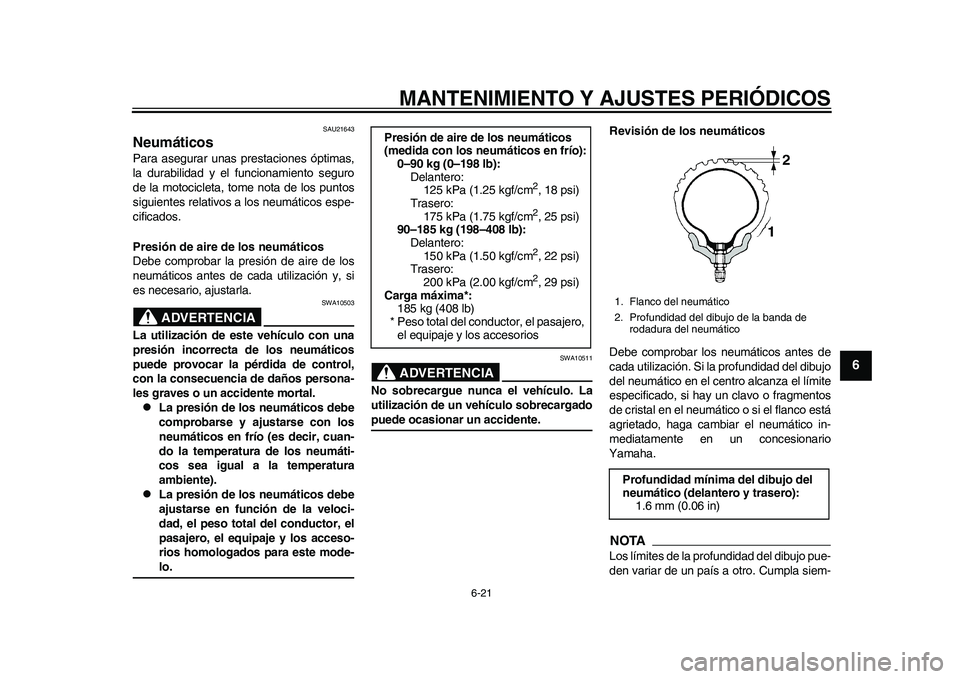

Neumáticos Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
de la motocicleta, tome nota de los puntos
siguientes relativos a los neumáticos espe-
cificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10503
La utilización de este vehículo con una
presión incorrecta de los neumáticos
puede provocar la pérdida de control,
con la consecuencia de daños persona-
les graves o un accidente mortal.
La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).

La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, el equipaje y los acceso-
rios homologados para este mode-lo.
ADVERTENCIA
SWA10511
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecargadopuede ocasionar un accidente.Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibujo
del neumático en el centro alcanza el límite
especificado, si hay un clavo o fragmentos
de cristal en el neumático o si el flanco está
agrietado, haga cambiar el neumático in-
mediatamente en un concesionario
Yamaha.
NOTALos límites de la profundidad del dibujo pue-
den variar de un país a otro. Cumpla siem- Presión de aire de los neumáticos
(medida con los neumáticos en frío):
0–90 kg (0–198 lb):
Delantero:
125 kPa (1.25 kgf/cm
2, 18 psi)
Trasero:
175 kPa (1.75 kgf/cm2, 25 psi)
90–185 kg (198–408 lb):
Delantero:
150 kPa (1.50 kgf/cm2, 22 psi)
Trasero:
200 kPa (2.00 kgf/cm2, 29 psi)
Carga máxima*:
185 kg (408 lb)
* Peso total del conductor, el pasajero,
el equipaje y los accesorios
1. Flanco del neumático
2. Profundidad del dibujo de la banda de
rodadura del neumáticoProfundidad mínima del dibujo del
neumático (delantero y trasero):
1.6 mm (0.06 in)
32D-9-S6-S0.book 21 ページ ２０１１年１月１２日　水曜日　午後１時１６分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-22
1
2
3
4
56
7
8
9

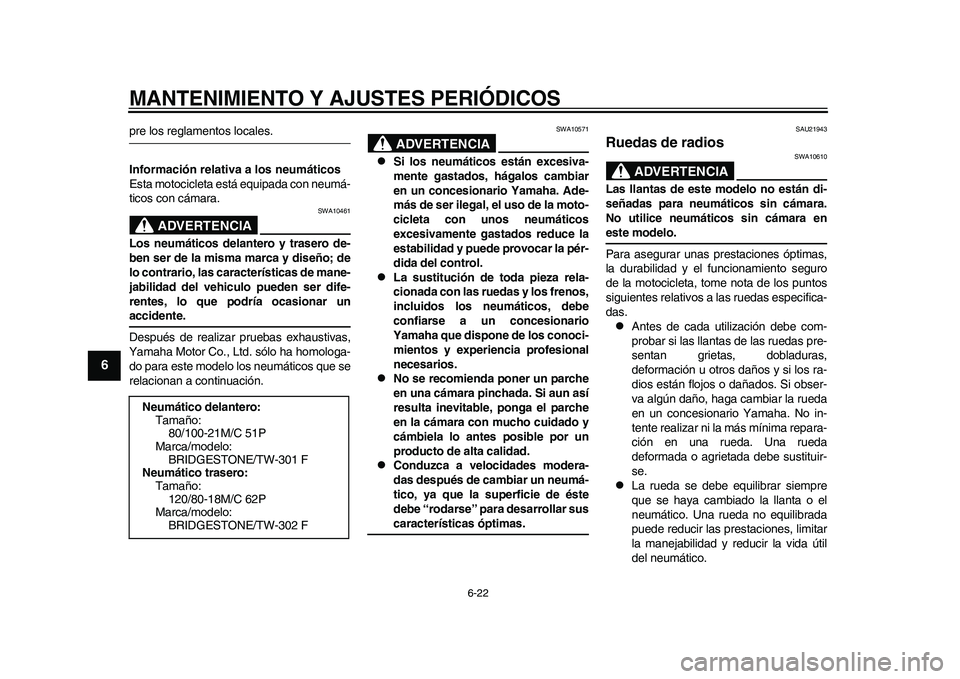

pre los reglamentos locales.
Información relativa a los neumáticos
Esta motocicleta está equipada con neumá-
ticos con cámara.
ADVERTENCIA
SWA10461
Los neumáticos delantero y trasero de-
ben ser de la misma marca y diseño; de
lo contrario, las características de mane-
jabilidad del vehiculo pueden ser dife-
rentes, lo que podría ocasionar unaccidente.
Después de realizar pruebas exhaustivas,
Yamaha Motor Co., Ltd. sólo ha homologa-
do para este modelo los neumáticos que se
relacionan a continuación.
ADVERTENCIA
SWA10571

Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso de la moto-
cicleta con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.

La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios.

No se recomienda poner un parche
en una cámara pinchada. Si aun así
resulta inevitable, ponga el parche
en la cámara con mucho cuidado y
cámbiela lo antes posible por un
producto de alta calidad.

Conduzca a velocidades modera-
das después de cambiar un neumá-
tico, ya que la superficie de éste
debe “rodarse” para desarrollar suscaracterísticas óptimas.
SAU21943
Ruedas de radios
ADVERTENCIA
SWA10610
Las llantas de este modelo no están di-
señadas para neumáticos sin cámara.
No utilice neumáticos sin cámara eneste modelo.
Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
de la motocicleta, tome nota de los puntos
siguientes relativos a las ruedas especifica-
das.
Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras,
deformación u otros daños y si los ra-
dios están flojos o dañados. Si obser-
va algún daño, haga cambiar la rueda
en un concesionario Yamaha. No in-
tente realizar ni la más mínima repara-
ción en una rueda. Una rueda
deformada o agrietada debe sustituir-
se.

La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático. Neumático delantero:
Tamaño:
80/100-21M/C 51P
Marca/modelo:
BRIDGESTONE/TW-301 F
Neumático trasero:
Tamaño:
120/80-18M/C 62P
Marca/modelo:
BRIDGESTONE/TW-302 F
32D-9-S6-S0.book 22 ページ ２０１１年１月１２日　水曜日　午後１時１６分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-23
2
3
4
567
8
9
SAU48373

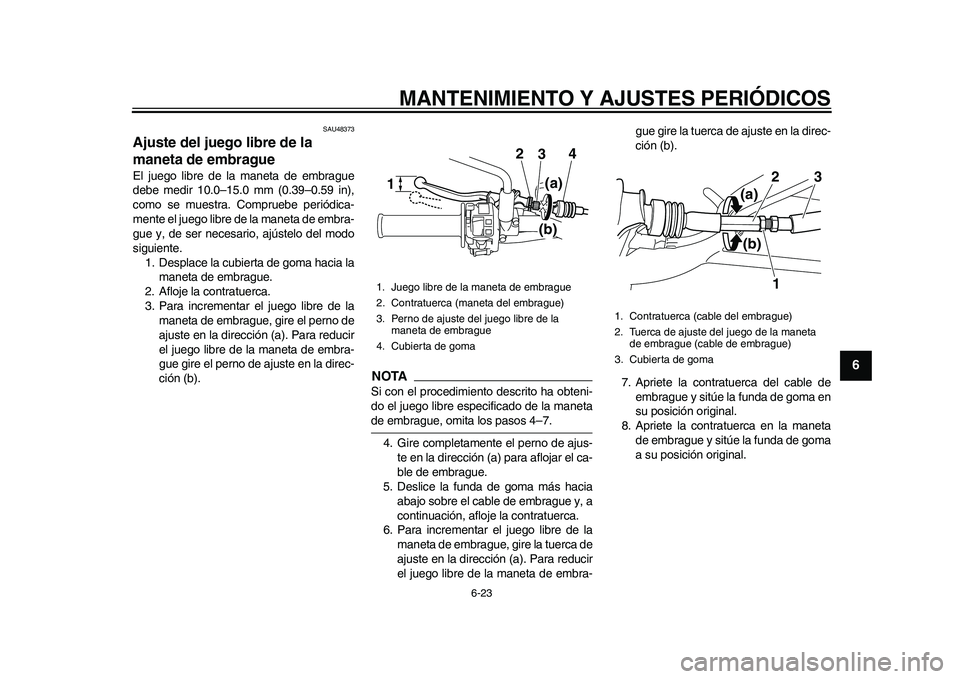

Ajuste del juego libre de la
maneta de embrague El juego libre de la maneta de embrague
debe medir 10.0–15.0 mm (0.39–0.59 in),
como se muestra. Compruebe periódica-
mente el juego libre de la maneta de embra-
gue y, de ser necesario, ajústelo del modo
siguiente.
1. Desplace la cubierta de goma hacia la
maneta de embrague.
2. Afloje la contratuerca.
3. Para incrementar el juego libre de la
maneta de embrague, gire el perno de
ajuste en la dirección (a). Para reducir
el juego libre de la maneta de embra-
gue gire el perno de ajuste en la direc-
ción (b).
NOTASi con el procedimiento descrito ha obteni-
do el juego libre especificado de la manetade embrague, omita los pasos 4–7.
4. Gire completamente el perno de ajus-
te en la dirección (a) para aflojar el ca-
ble de embrague.
5. Deslice la funda de goma más hacia
abajo sobre el cable de embrague y, a
continuación, afloje la contratuerca.
6. Para incrementar el juego libre de la
maneta de embrague, gire la tuerca de
ajuste en la dirección (a). Para reducir
el juego libre de la maneta de embra-gue gire la tuerca de ajuste en la direc-
ción (b).
7. Apriete la contratuerca del cable de
embrague y sitúe la funda de goma en
su posición original.
8. Apriete la contratuerca en la maneta
de embrague y sitúe la funda de goma
a su posición original.1. Juego libre de la maneta de embrague
2. Contratuerca (maneta del embrague)
3. Perno de ajuste del juego libre de la
maneta de embrague
4. Cubierta de goma
3 2
1
4
(a)(b)
1. Contratuerca (cable del embrague)
2. Tuerca de ajuste del juego de la maneta
de embrague (cable de embrague)
3. Cubierta de goma
1 2
3
(a)
(b)
32D-9-S6-S0.book 23 ページ ２０１１年１月１２日　水曜日　午後１時１６分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-24
1
2
3
4
56
7
8
9

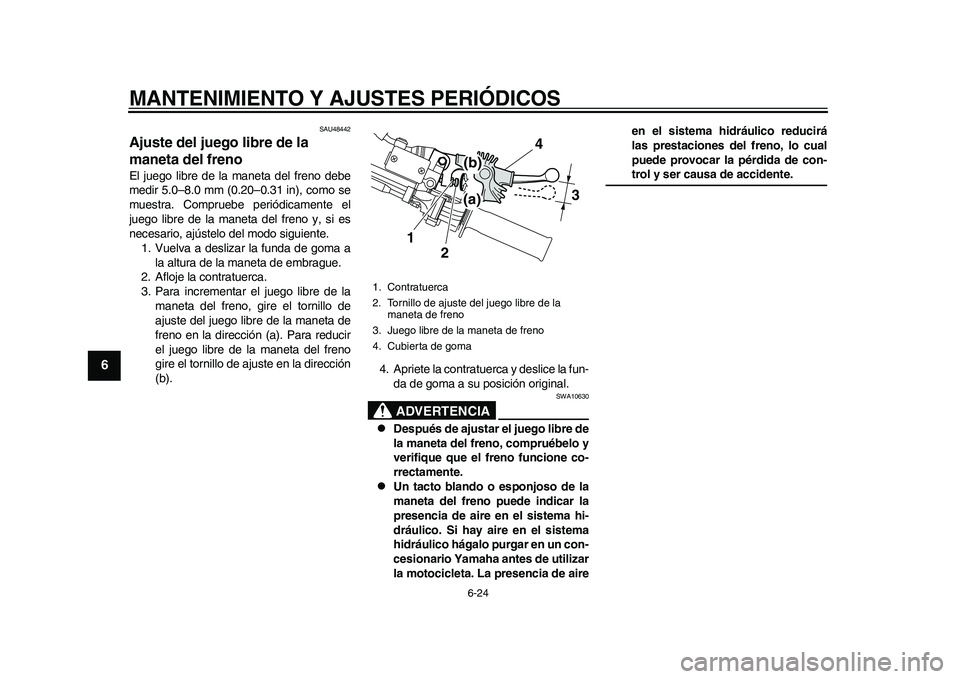

SAU48442
Ajuste del juego libre de la
maneta del freno El juego libre de la maneta del freno debe
medir 5.0–8.0 mm (0.20–0.31 in), como se
muestra. Compruebe periódicamente el
juego libre de la maneta del freno y, si es
necesario, ajústelo del modo siguiente.
1. Vuelva a deslizar la funda de goma a
la altura de la maneta de embrague.
2. Afloje la contratuerca.
3. Para incrementar el juego libre de la
maneta del freno, gire el tornillo de
ajuste del juego libre de la maneta de
freno en la dirección (a). Para reducir
el juego libre de la maneta del freno
gire el tornillo de ajuste en la dirección
(b).4. Apriete la contratuerca y deslice la fun-
da de goma a su posición original.
ADVERTENCIA
SWA10630

Después de ajustar el juego libre de
la maneta del freno, compruébelo y
verifique que el freno funcione co-
rrectamente.

Un tacto blando o esponjoso de la
maneta del freno puede indicar la
presencia de aire en el sistema hi-
dráulico. Si hay aire en el sistema
hidráulico hágalo purgar en un con-
cesionario Yamaha antes de utilizar
la motocicleta. La presencia de aireen el sistema hidráulico reducirá
las prestaciones del freno, lo cual
puede provocar la pérdida de con-
trol y ser causa de accidente.
1. Contratuerca
2. Tornillo de ajuste del juego libre de la
maneta de freno
3. Juego libre de la maneta de freno
4. Cubierta de goma
3
1
2
4
(b)
(a)
32D-9-S6-S0.book 24 ページ ２０１１年１月１２日　水曜日　午後１時１６分

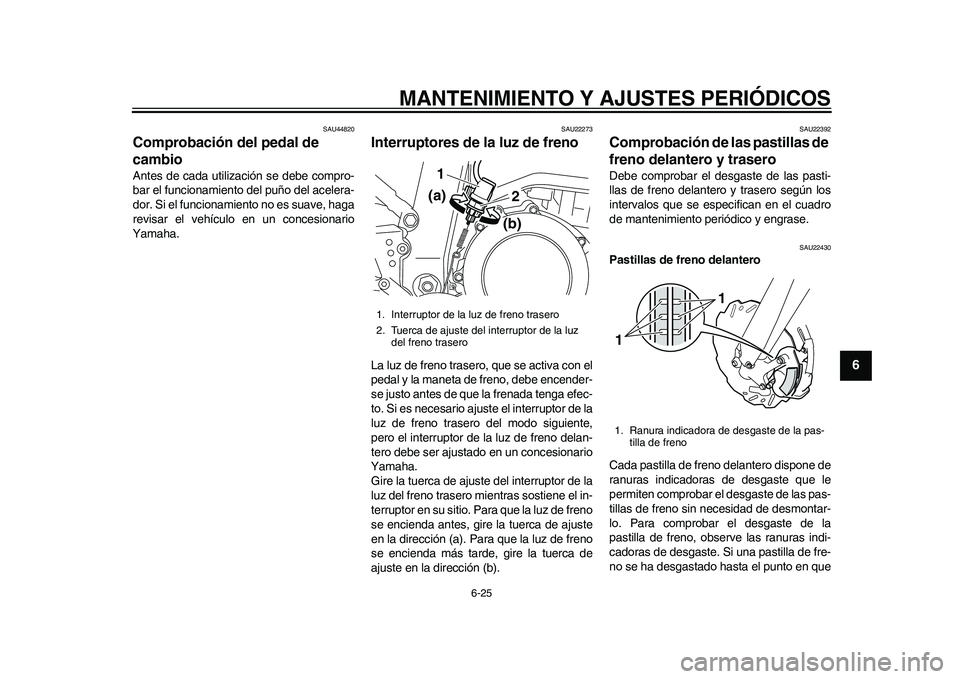

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-25
2
3
4
567
8
9
SAU44820
Comprobación del pedal de
cambio Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Si el funcionamiento no es suave, haga
revisar el vehículo en un concesionario
Yamaha.
SAU22273
Interruptores de la luz de freno La luz de freno trasero, que se activa con el
pedal y la maneta de freno, debe encender-
se justo antes de que la frenada tenga efec-
to. Si es necesario ajuste el interruptor de la
luz de freno trasero del modo siguiente,
pero el interruptor de la luz de freno delan-
tero debe ser ajustado en un concesionario
Yamaha.
Gire la tuerca de ajuste del interruptor de la
luz del freno trasero mientras sostiene el in-
terruptor en su sitio. Para que la luz de freno
se encienda antes, gire la tuerca de ajuste
en la dirección (a). Para que la luz de freno
se encienda más tarde, gire la tuerca de
ajuste en la dirección (b).
SAU22392
Comprobación de las pastillas de
freno delantero y trasero Debe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU22430
Pastillas de freno delantero
Cada pastilla de freno delantero dispone de
ranuras indicadoras de desgaste que le
permiten comprobar el desgaste de las pas-
tillas de freno sin necesidad de desmontar-
lo. Para comprobar el desgaste de la
pastilla de freno, observe las ranuras indi-
cadoras de desgaste. Si una pastilla de fre-
no se ha desgastado hasta el punto en que
1. Interruptor de la luz de freno trasero
2. Tuerca de ajuste del interruptor de la luz
del freno trasero
1
2(b) (a)
1. Ranura indicadora de desgaste de la pas-
tilla de freno11
32D-9-S6-S0.book 25 ページ ２０１１年１月１２日　水曜日　午後１時１６分

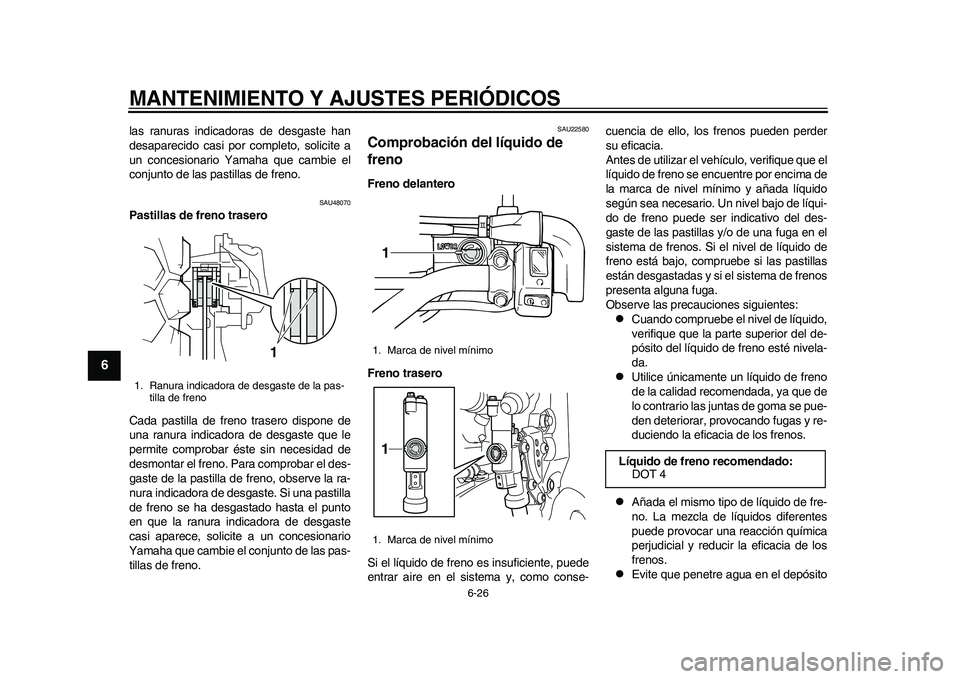

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-26
1
2
3
4
56
7
8
9
las ranuras indicadoras de desgaste han
desaparecido casi por completo, solicite a
un concesionario Yamaha que cambie el
conjunto de las pastillas de freno.
SAU48070
Pastillas de freno trasero
Cada pastilla de freno trasero dispone de
una ranura indicadora de desgaste que le
permite comprobar éste sin necesidad de
desmontar el freno. Para comprobar el des-
gaste de la pastilla de freno, observe la ra-
nura indicadora de desgaste. Si una pastilla
de freno se ha desgastado hasta el punto
en que la ranura indicadora de desgaste
casi aparece, solicite a un concesionario
Yamaha que cambie el conjunto de las pas-
tillas de freno.
SAU22580
Comprobación del líquido de
freno Freno delantero
Freno trasero
Si el líquido de freno es insuficiente, puede
entrar aire en el sistema y, como conse-cuencia de ello, los frenos pueden perder
su eficacia.
Antes de utilizar el vehículo, verifique que el
líquido de freno se encuentre por encima de
la marca de nivel mínimo y añada líquido
según sea necesario. Un nivel bajo de líqui-
do de freno puede ser indicativo del des-
gaste de las pastillas y/o de una fuga en el
sistema de frenos. Si el nivel de líquido de
freno está bajo, compruebe si las pastillas
están desgastadas y si el sistema de frenos
presenta alguna fuga.
Observe las precauciones siguientes:

Cuando compruebe el nivel de líquido,
verifique que la parte superior del de-
pósito del líquido de freno esté nivela-
da.

Utilice únicamente un líquido de freno
de la calidad recomendada, ya que de
lo contrario las juntas de goma se pue-
den deteriorar, provocando fugas y re-
duciendo la eficacia de los frenos.

Añada el mismo tipo de líquido de fre-
no. La mezcla de líquidos diferentes
puede provocar una reacción química
perjudicial y reducir la eficacia de los
frenos.

Evite que penetre agua en el depósito
1. Ranura indicadora de desgaste de la pas-
tilla de freno
1
1. Marca de nivel mínimo
1. Marca de nivel mínimo11
Líquido de freno recomendado:
DOT 4
32D-9-S6-S0.book 26 ページ ２０１１年１月１２日　水曜日　午後１時１６分

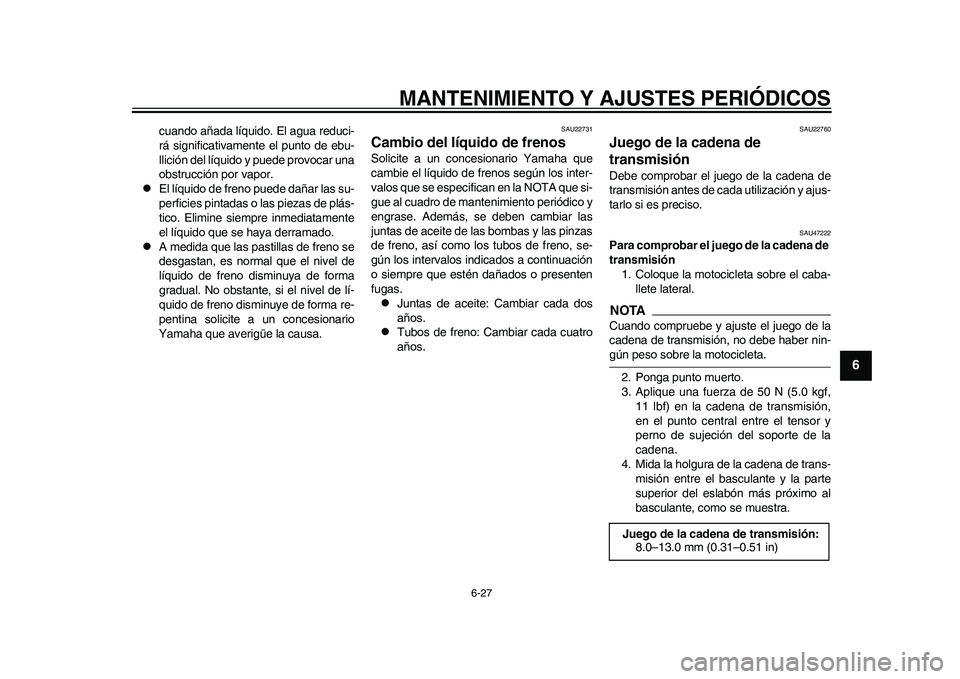

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-27
2
3
4
567
8
9
cuando añada líquido. El agua reduci-
rá significativamente el punto de ebu-
llición del líquido y puede provocar una
obstrucción por vapor.

El líquido de freno puede dañar las su-
perficies pintadas o las piezas de plás-
tico. Elimine siempre inmediatamente
el líquido que se haya derramado.

A medida que las pastillas de freno se
desgastan, es normal que el nivel de
líquido de freno disminuya de forma
gradual. No obstante, si el nivel de lí-
quido de freno disminuye de forma re-
pentina solicite a un concesionario
Yamaha que averigüe la causa.
SAU22731
Cambio del líquido de frenos Solicite a un concesionario Yamaha que
cambie el líquido de frenos según los inter-
valos que se especifican en la NOTA que si-
gue al cuadro de mantenimiento periódico y
engrase. Además, se deben cambiar las
juntas de aceite de las bombas y las pinzas
de freno, así como los tubos de freno, se-
gún los intervalos indicados a continuación
o siempre que estén dañados o presenten
fugas.
Juntas de aceite: Cambiar cada dos
años.

Tubos de freno: Cambiar cada cuatro
años.
SAU22760
Juego de la cadena de
transmisión Debe comprobar el juego de la cadena de
transmisión antes de cada utilización y ajus-
tarlo si es preciso.
SAU47222
Para comprobar el juego de la cadena de
transmisión
1. Coloque la motocicleta sobre el caba-
llete lateral.NOTACuando compruebe y ajuste el juego de la
cadena de transmisión, no debe haber nin-gún peso sobre la motocicleta.
2. Ponga punto muerto.
3. Aplique una fuerza de 50 N (5.0 kgf,
11 lbf) en la cadena de transmisión,
en el punto central entre el tensor y
perno de sujeción del soporte de la
cadena.
4. Mida la holgura de la cadena de trans-
misión entre el basculante y la parte
superior del eslabón más próximo al
basculante, como se muestra.
Juego de la cadena de transmisión:
8.0–13.0 mm (0.31–0.51 in)
32D-9-S6-S0.book 27 ページ ２０１１年１月１２日　水曜日　午後１時１６分

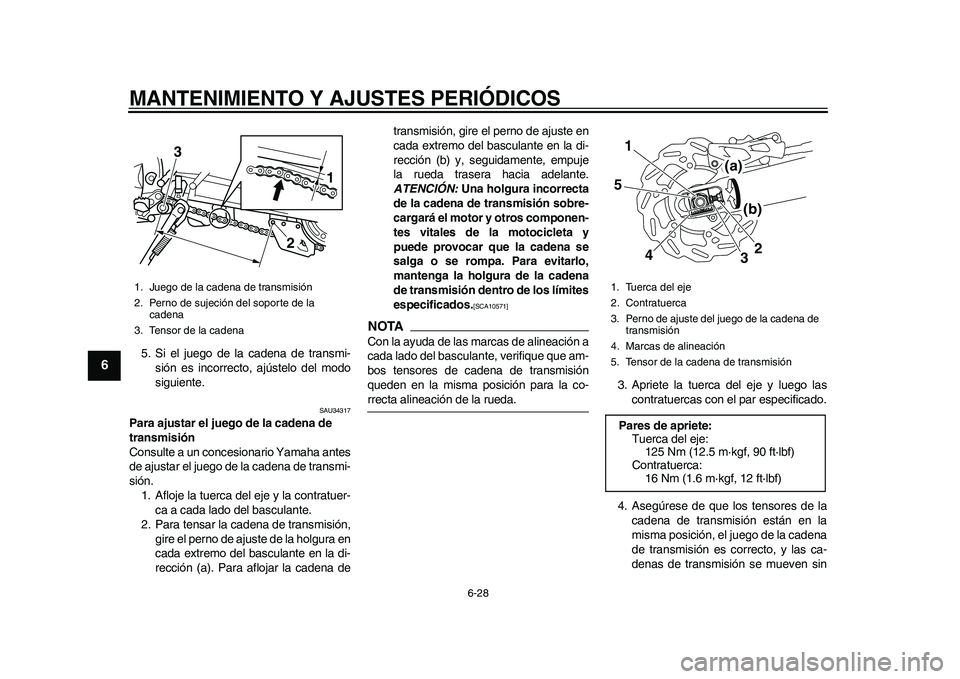

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-28
1
2
3
4
56
7
8
9
5. Si el juego de la cadena de transmi-
sión es incorrecto, ajústelo del modo
siguiente.
SAU34317
Para ajustar el juego de la cadena de
transmisión
Consulte a un concesionario Yamaha antes
de ajustar el juego de la cadena de transmi-
sión.
1. Afloje la tuerca del eje y la contratuer-
ca a cada lado del basculante.
2. Para tensar la cadena de transmisión,
gire el perno de ajuste de la holgura en
cada extremo del basculante en la di-
rección (a). Para aflojar la cadena detransmisión, gire el perno de ajuste en
cada extremo del basculante en la di-
rección (b) y, seguidamente, empuje
la rueda trasera hacia adelante.
ATENCIÓN: Una holgura incorrecta
de la cadena de transmisión sobre-
cargará el motor y otros componen-
tes vitales de la motocicleta y
puede provocar que la cadena se
salga o se rompa. Para evitarlo,
mantenga la holgura de la cadena
de transmisión dentro de los límites
especificados.
[SCA10571]

NOTACon la ayuda de las marcas de alineación a
cada lado del basculante, verifique que am-
bos tensores de cadena de transmisión
queden en la misma posición para la co-rrecta alineación de la rueda.3. Apriete la tuerca del eje y luego las
contratuercas con el par especificado.
4. Asegúrese de que los tensores de la
cadena de transmisión están en la
misma posición, el juego de la cadena
de transmisión es correcto, y las ca-
denas de transmisión se mueven sin
1. Juego de la cadena de transmisión
2. Perno de sujeción del soporte de la
cadena
3. Tensor de la cadena
1
3
2
1. Tuerca del eje
2. Contratuerca
3. Perno de ajuste del juego de la cadena de
transmisión
4. Marcas de alineación
5. Tensor de la cadena de transmisiónPares de apriete:
Tuerca del eje:
125 Nm (12.5 m·kgf, 90 ft·lbf)
Contratuerca:
16 Nm (1.6 m·kgf, 12 ft·lbf)15
32
4
(b)
(a)
32D-9-S6-S0.book 28 ページ ２０１１年１月１２日　水曜日　午後１時１６分
