YAMAHA WR 250R 2011 Manuale de Empleo (in Spanish)

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-29
2
3
4
567
8
9
problema.
SAU23025

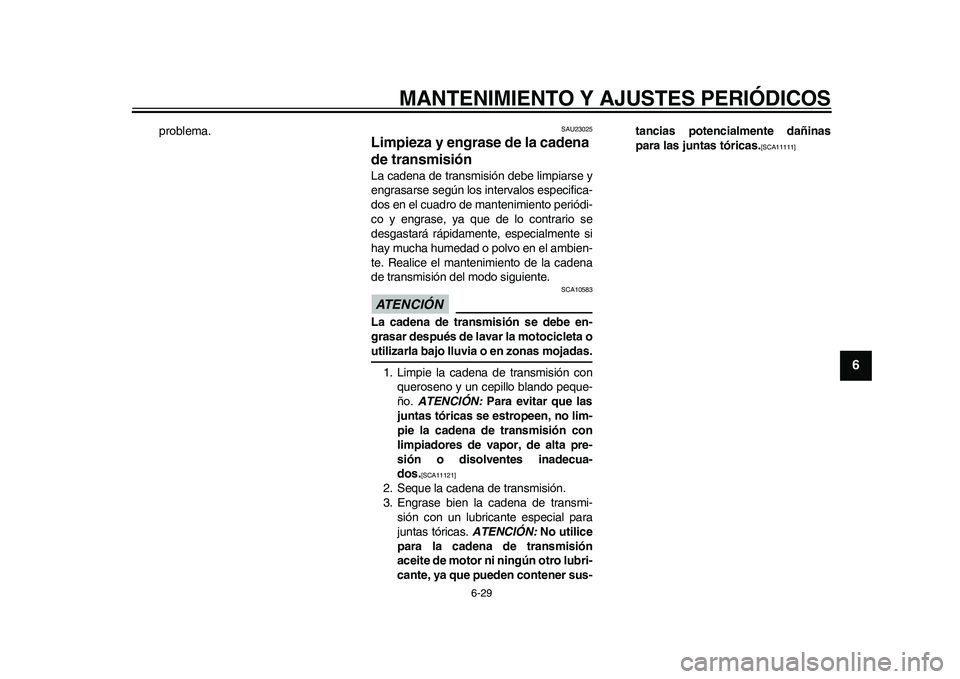

Limpieza y engrase de la cadena
de transmisión La cadena de transmisión debe limpiarse y
engrasarse según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase, ya que de lo contrario se
desgastará rápidamente, especialmente si
hay mucha humedad o polvo en el ambien-
te. Realice el mantenimiento de la cadena
de transmisión del modo siguiente.ATENCIÓN
SCA10583
La cadena de transmisión se debe en-
grasar después de lavar la motocicleta outilizarla bajo lluvia o en zonas mojadas.
1. Limpie la cadena de transmisión con
queroseno y un cepillo blando peque-
ño. ATENCIÓN: Para evitar que las
juntas tóricas se estropeen, no lim-
pie la cadena de transmisión con
limpiadores de vapor, de alta pre-
sión o disolventes inadecua-
dos.
[SCA11121]

2. Seque la cadena de transmisión.
3. Engrase bien la cadena de transmi-
sión con un lubricante especial para
juntas tóricas. ATENCIÓN: No utilice
para la cadena de transmisión
aceite de motor ni ningún otro lubri-
cante, ya que pueden contener sus-tancias potencialmente dañinas
para las juntas tóricas.
[SCA11111]

32D-9-S6-S0.book 29 ページ ２０１１年１月１２日　水曜日　午後１時１６分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-30
1
2
3
4
56
7
8
9
SAU23095

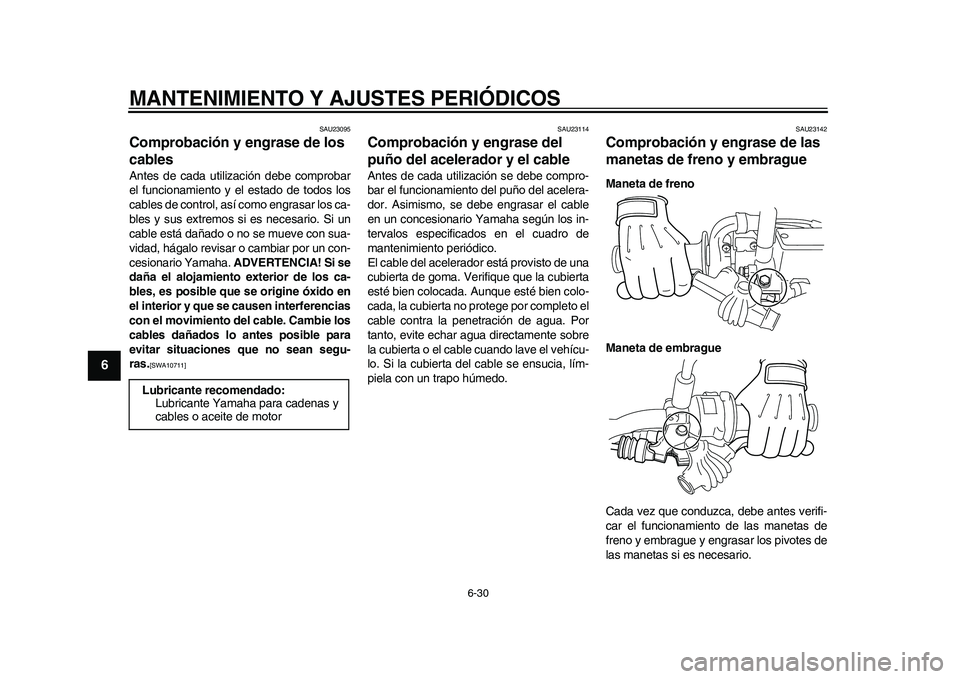

Comprobación y engrase de los
cables Antes de cada utilización debe comprobar
el funcionamiento y el estado de todos los
cables de control, así como engrasar los ca-
bles y sus extremos si es necesario. Si un
cable está dañado o no se mueve con sua-
vidad, hágalo revisar o cambiar por un con-
cesionario Yamaha. ADVERTENCIA! Si se
daña el alojamiento exterior de los ca-
bles, es posible que se origine óxido en
el interior y que se causen interferencias
con el movimiento del cable. Cambie los
cables dañados lo antes posible para
evitar situaciones que no sean segu-
ras.
[SWA10711]

SAU23114
Comprobación y engrase del
puño del acelerador y el cable Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Asimismo, se debe engrasar el cable
en un concesionario Yamaha según los in-
tervalos especificados en el cuadro de
mantenimiento periódico.
El cable del acelerador está provisto de una
cubierta de goma. Verifique que la cubierta
esté bien colocada. Aunque esté bien colo-
cada, la cubierta no protege por completo el
cable contra la penetración de agua. Por
tanto, evite echar agua directamente sobre
la cubierta o el cable cuando lave el vehícu-
lo. Si la cubierta del cable se ensucia, lím-
piela con un trapo húmedo.
SAU23142
Comprobación y engrase de las
manetas de freno y embrague Maneta de freno
Maneta de embrague
Cada vez que conduzca, debe antes verifi-
car el funcionamiento de las manetas de
freno y embrague y engrasar los pivotes de
las manetas si es necesario. Lubricante recomendado:
Lubricante Yamaha para cadenas y
cables o aceite de motor
32D-9-S6-S0.book 30 ページ ２０１１年１月１２日　水曜日　午後１時１６分

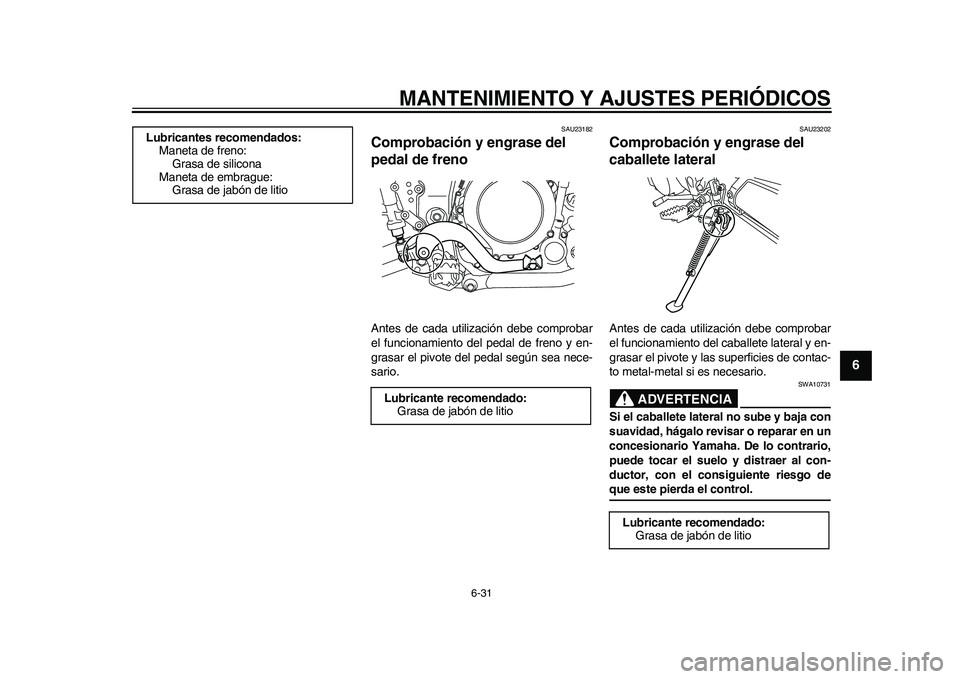

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-31
2
3
4
567
8
9
SAU23182
Comprobación y engrase del
pedal de freno Antes de cada utilización debe comprobar
el funcionamiento del pedal de freno y en-
grasar el pivote del pedal según sea nece-
sario.
SAU23202
Comprobación y engrase del
caballete lateral Antes de cada utilización debe comprobar
el funcionamiento del caballete lateral y en-
grasar el pivote y las superficies de contac-
to metal-metal si es necesario.
ADVERTENCIA
SWA10731
Si el caballete lateral no sube y baja con
suavidad, hágalo revisar o reparar en un
concesionario Yamaha. De lo contrario,
puede tocar el suelo y distraer al con-
ductor, con el consiguiente riesgo deque este pierda el control. Lubricantes recomendados:
Maneta de freno:
Grasa de silicona
Maneta de embrague:
Grasa de jabón de litio
Lubricante recomendado:
Grasa de jabón de litio
Lubricante recomendado:
Grasa de jabón de litio
32D-9-S6-S0.book 31 ページ ２０１１年１月１２日　水曜日　午後１時１６分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-32
1
2
3
4
56
7
8
9
SAUM1651

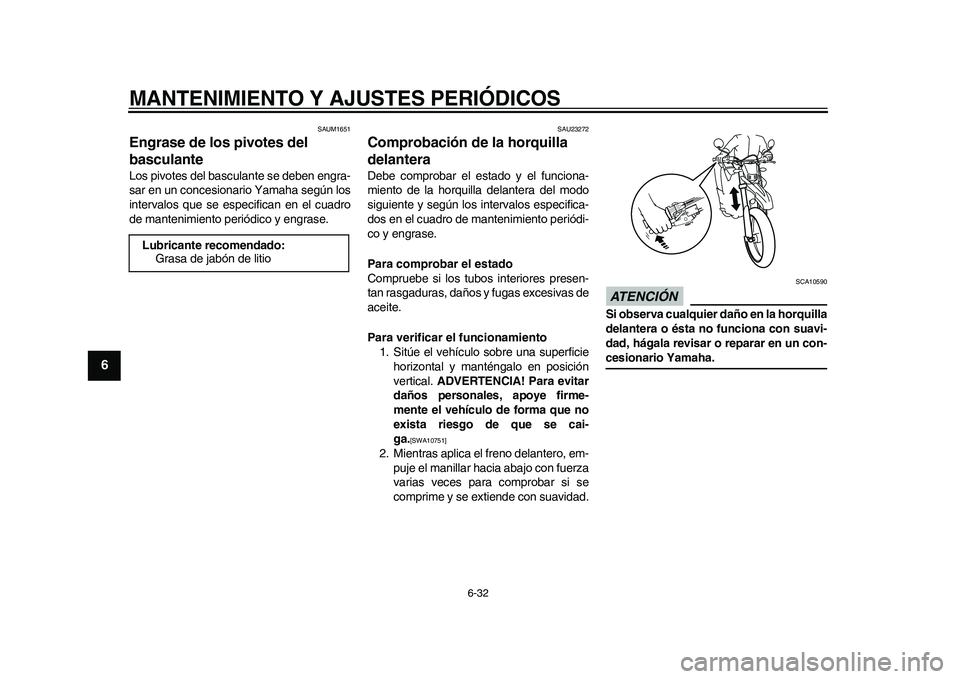

Engrase de los pivotes del
basculante Los pivotes del basculante se deben engra-
sar en un concesionario Yamaha según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU23272
Comprobación de la horquilla
delantera Debe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el estado
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas de
aceite.
Para verificar el funcionamiento
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical. ADVERTENCIA! Para evitar
daños personales, apoye firme-
mente el vehículo de forma que no
exista riesgo de que se cai-
ga.
[SWA10751]

2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si se
comprime y se extiende con suavidad.
ATENCIÓN
SCA10590
Si observa cualquier daño en la horquilla
delantera o ésta no funciona con suavi-
dad, hágala revisar o reparar en un con-cesionario Yamaha. Lubricante recomendado:
Grasa de jabón de litio
32D-9-S6-S0.book 32 ページ ２０１１年１月１２日　水曜日　午後１時１６分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-33
2
3
4
567
8
9
SAU23283

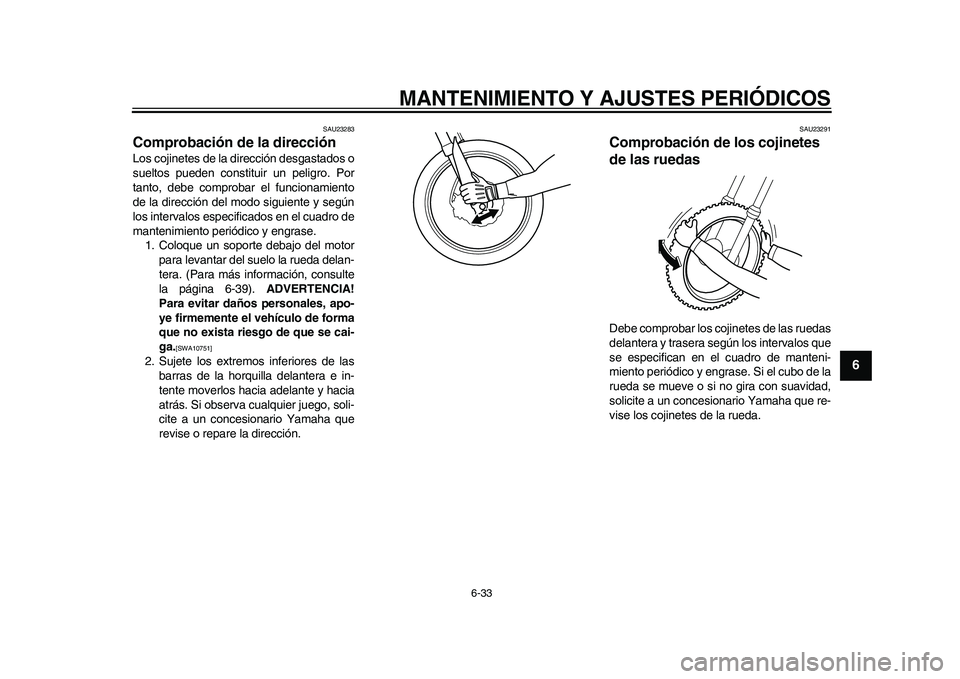

Comprobación de la dirección Los cojinetes de la dirección desgastados o
sueltos pueden constituir un peligro. Por
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase.
1. Coloque un soporte debajo del motor
para levantar del suelo la rueda delan-
tera. (Para más información, consulte
la página 6-39). ADVERTENCIA!
Para evitar daños personales, apo-
ye firmemente el vehículo de forma
que no exista riesgo de que se cai-
ga.
[SWA10751]

2. Sujete los extremos inferiores de las
barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego, soli-
cite a un concesionario Yamaha que
revise o repare la dirección.
SAU23291
Comprobación de los cojinetes
de las ruedas Debe comprobar los cojinetes de las ruedas
delantera y trasera según los intervalos que
se especifican en el cuadro de manteni-
miento periódico y engrase. Si el cubo de la
rueda se mueve o si no gira con suavidad,
solicite a un concesionario Yamaha que re-
vise los cojinetes de la rueda.
32D-9-S6-S0.book 33 ページ ２０１１年１月１２日　水曜日　午後１時１６分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-34
1
2
3
4
56
7
8
9
SAU46343

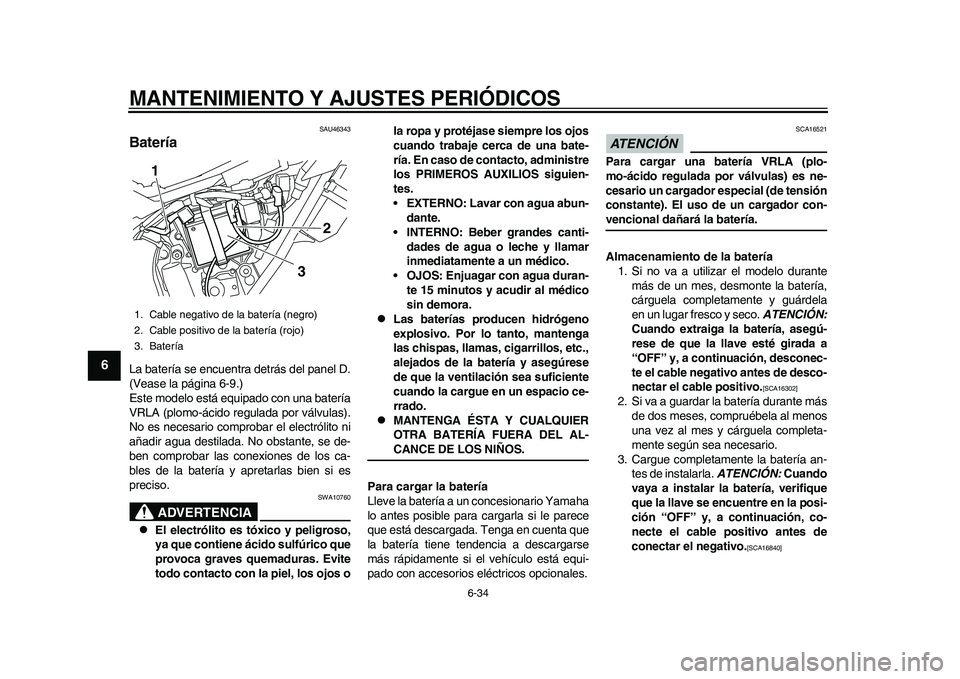

Batería La batería se encuentra detrás del panel D.
(Vease la página 6-9.)
Este modelo está equipado con una batería
VRLA (plomo-ácido regulada por válvulas).
No es necesario comprobar el electrólito ni
añadir agua destilada. No obstante, se de-
ben comprobar las conexiones de los ca-
bles de la batería y apretarlas bien si es
preciso.
ADVERTENCIA
SWA10760

El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos ola ropa y protéjase siempre los ojos
cuando trabaje cerca de una bate-
ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.
• EXTERNO: Lavar con agua abun-
dante.
• INTERNO: Beber grandes canti-
dades de agua o leche y llamar
inmediatamente a un médico.
• OJOS: Enjuagar con agua duran-
te 15 minutos y acudir al médico
sin demora.

Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.

MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ATENCIÓN
SCA16521
Para cargar una batería VRLA (plo-
mo-ácido regulada por válvulas) es ne-
cesario un cargador especial (de tensión
constante). El uso de un cargador con-vencional dañará la batería.
Almacenamiento de la batería
1. Si no va a utilizar el modelo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco. ATENCIÓN:
Cuando extraiga la batería, asegú-
rese de que la llave esté girada a
“OFF” y, a continuación, desconec-
te el cable negativo antes de desco-
nectar el cable positivo.
[SCA16302]

2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an-
tes de instalarla. ATENCIÓN: Cuando
vaya a instalar la batería, verifique
que la llave se encuentre en la posi-
ción “OFF” y, a continuación, co-
necte el cable positivo antes de
conectar el negativo.
[SCA16840]

1. Cable negativo de la batería (negro)
2. Cable positivo de la batería (rojo)
3. Batería
3
2
1
32D-9-S6-S0.book 34 ページ ２０１１年１月１２日　水曜日　午後１時１６分

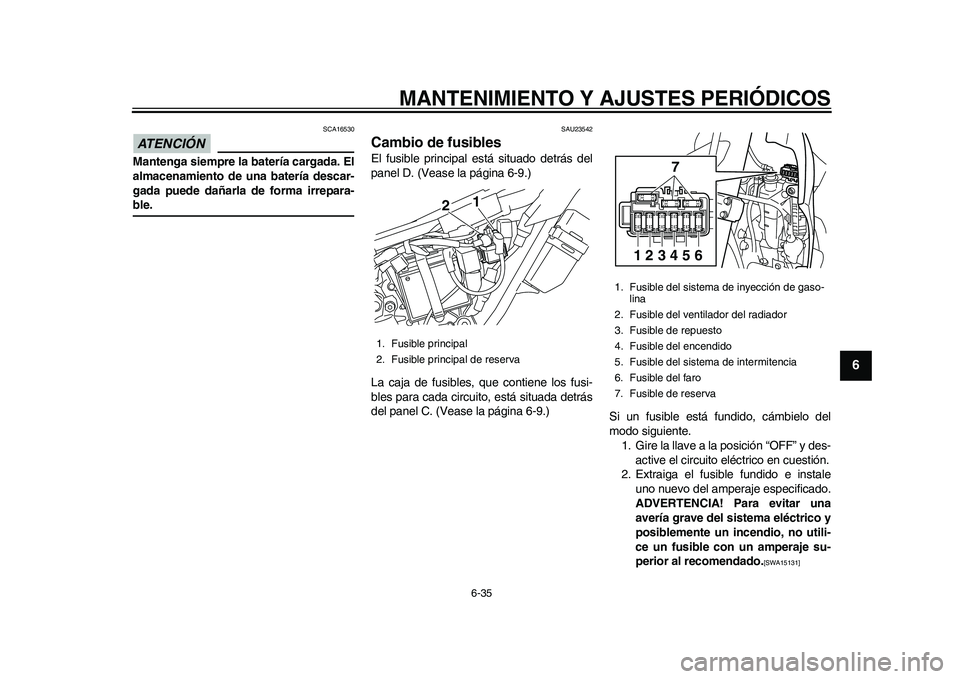

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-35
2
3
4
567
8
9
ATENCIÓN
SCA16530
Mantenga siempre la batería cargada. El
almacenamiento de una batería descar-
gada puede dañarla de forma irrepara-ble.
SAU23542
Cambio de fusibles El fusible principal está situado detrás del
panel D. (Vease la página 6-9.)
La caja de fusibles, que contiene los fusi-
bles para cada circuito, está situada detrás
del panel C. (Vease la página 6-9.)
Si un fusible está fundido, cámbielo del
modo siguiente.
1. Gire la llave a la posición “OFF” y des-
active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale
uno nuevo del amperaje especificado.
ADVERTENCIA! Para evitar una
avería grave del sistema eléctrico y
posiblemente un incendio, no utili-
ce un fusible con un amperaje su-
perior al recomendado.
[SWA15131]

1. Fusible principal
2. Fusible principal de reserva
21
1. Fusible del sistema de inyección de gaso-
lina
2. Fusible del ventilador del radiador
3. Fusible de repuesto
4. Fusible del encendido
5. Fusible del sistema de intermitencia
6. Fusible del faro
7. Fusible de reserva
7
123456
32D-9-S6-S0.book 35 ページ ２０１１年１月１２日　水曜日　午後１時１６分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-36
1
2
3
4
56
7
8
9

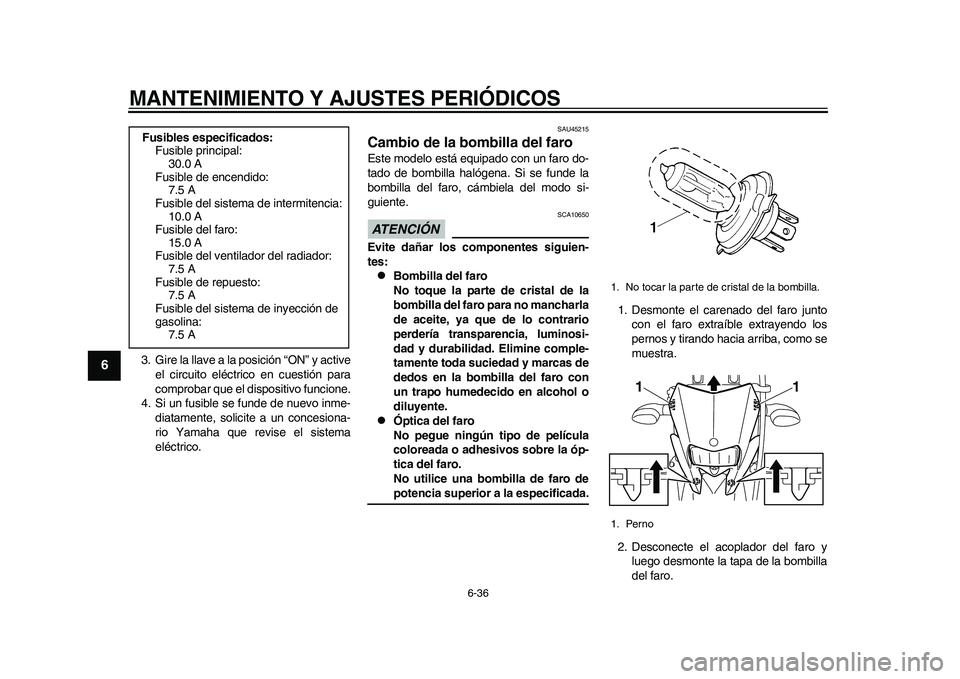

3. Gire la llave a la posición “ON” y active
el circuito eléctrico en cuestión para
comprobar que el dispositivo funcione.
4. Si un fusible se funde de nuevo inme-
diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
SAU45215
Cambio de la bombilla del faro Este modelo está equipado con un faro do-
tado de bombilla halógena. Si se funde la
bombilla del faro, cámbiela del modo si-
guiente.ATENCIÓN
SCA10650
Evite dañar los componentes siguien-
tes:
Bombilla del faro
No toque la parte de cristal de la
bombilla del faro para no mancharla
de aceite, ya que de lo contrario
perdería transparencia, luminosi-
dad y durabilidad. Elimine comple-
tamente toda suciedad y marcas de
dedos en la bombilla del faro con
un trapo humedecido en alcohol o
diluyente.

Óptica del faro
No pegue ningún tipo de película
coloreada o adhesivos sobre la óp-
tica del faro.
No utilice una bombilla de faro depotencia superior a la especificada.1. Desmonte el carenado del faro junto
con el faro extraíble extrayendo los
pernos y tirando hacia arriba, como se
muestra.
2. Desconecte el acoplador del faro y
luego desmonte la tapa de la bombilla
del faro. Fusibles especificados:
Fusible principal:
30.0 A
Fusible de encendido:
7.5 A
Fusible del sistema de intermitencia:
10.0 A
Fusible del faro:
15.0 A
Fusible del ventilador del radiador:
7.5 A
Fusible de repuesto:
7.5 A
Fusible del sistema de inyección de
gasolina:
7.5 A
1. No tocar la parte de cristal de la bombilla.
1. Perno
1
1
32D-9-S6-S0.book 36 ページ ２０１１年１月１２日　水曜日　午後１時１６分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-37
2
3
4
567
8
9

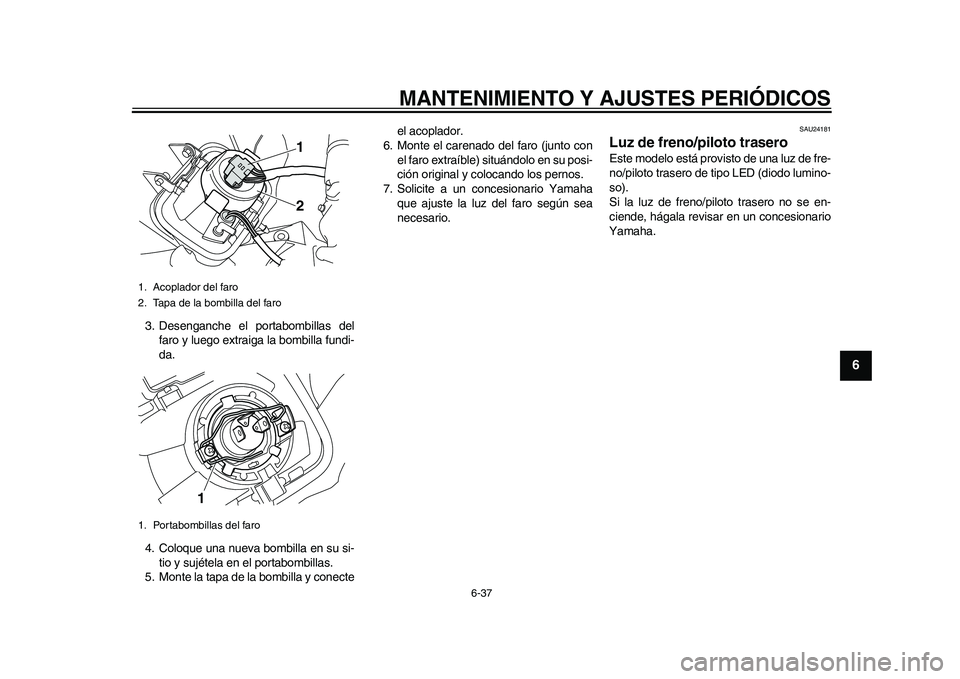

3. Desenganche el portabombillas del
faro y luego extraiga la bombilla fundi-
da.
4. Coloque una nueva bombilla en su si-
tio y sujétela en el portabombillas.
5. Monte la tapa de la bombilla y conecteel acoplador.
6. Monte el carenado del faro (junto con
el faro extraíble) situándolo en su posi-
ción original y colocando los pernos.
7. Solicite a un concesionario Yamaha
que ajuste la luz del faro según sea
necesario.
SAU24181
Luz de freno/piloto trasero Este modelo está provisto de una luz de fre-
no/piloto trasero de tipo LED (diodo lumino-
so).
Si la luz de freno/piloto trasero no se en-
ciende, hágala revisar en un concesionario
Yamaha.
1. Acoplador del faro
2. Tapa de la bombilla del faro
1. Portabombillas del faro
1
2
1
32D-9-S6-S0.book 37 ページ ２０１１年１月１２日　水曜日　午後１時１６分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-38
1
2
3
4
56
7
8
9

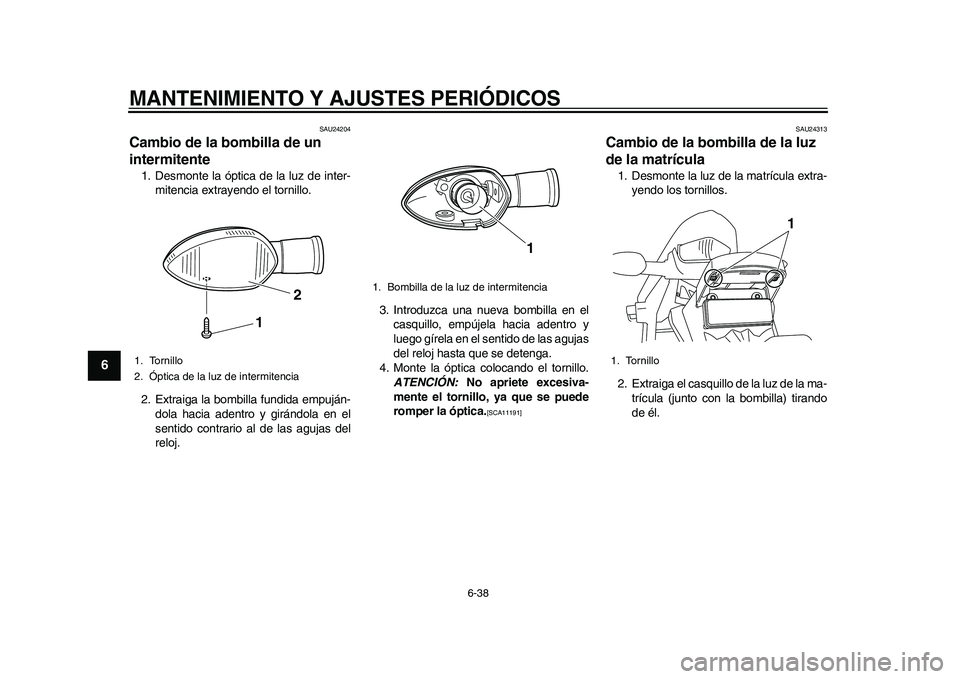

SAU24204
Cambio de la bombilla de un
intermitente 1. Desmonte la óptica de la luz de inter-
mitencia extrayendo el tornillo.
2. Extraiga la bombilla fundida empuján-
dola hacia adentro y girándola en el
sentido contrario al de las agujas del
reloj.3. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
4. Monte la óptica colocando el tornillo.
ATENCIÓN: No apriete excesiva-
mente el tornillo, ya que se puede
romper la óptica.
[SCA11191]

SAU24313
Cambio de la bombilla de la luz
de la matrícula 1. Desmonte la luz de la matrícula extra-
yendo los tornillos.
2. Extraiga el casquillo de la luz de la ma-
trícula (junto con la bombilla) tirando
de él.
1. Tornillo
2. Óptica de la luz de intermitencia
1
2
1. Bombilla de la luz de intermitencia
1
1. Tornillo
1
32D-9-S6-S0.book 38 ページ ２０１１年１月１２日　水曜日　午後１時１６分
