YAMAHA WR 250R 2016 Notices Demploi (in French)

1-4
Consignes de sécurité
12
3
4
5
6
7
8
9
10
11
12
de qualité identiques aux accessoires
Yamaha, il faut être conscient que certains
de ces accessoires ou certaines de ces mo-
difications ne sont pas appropriés en raison
du danger potentiel qu’ils représentent pour
soi-même et pour autrui. La mise en place
de produits issus du marché secondaire ou
l’exécution d’une autre modification du véhi-
cule venant altérer le concept ou les carac-
téristiques du véhicule peut soumettre les
occupants du véhicule ou des tiers à des
risques accrus de blessures ou de mort. Le
propriétaire est responsable des dom-
mages découlant d’une modification du vé-
hicule.
Respecter les conseils suivants lors du
montage d’accessoires , ainsi que ceux don-
nés à la section “Charge”.
Ne jamais monter d’accessoires ou
transporter de bagages qui pourraient
nuire au bon fonctionnement de la mo-
to. Examiner soigneusement les ac-
cessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison dans
les virages, le débattement limite de la
suspension, la course de la direction
ou le fonctionnement des com-
mandes. Vérifier aussi qu’ils ne ca-
chent pas les feux et catadioptres.
Les accessoires montés sur le gui- don ou autour de la fourche peuvent
créer des déséquilibres dus à une
mauvaise distribution du poids ou à
des changements d’ordre aérody-
namique. Si des accessoires sont
montés sur le guidon ou autour de la
fourche, ils doivent être aussi légers
et compacts que possible.
Des accessoires volumineux ris- quent de gravement réduire la stabi-
lité de la moto en raison d’effets
aérodynamiques. Le vent peut avoir
tendance à soulever la moto et le
vent latéral peut la rendre instable.
De tels accessoires peuvent égale-
ment rendre le véhicule instable lors
du croisement ou du dépassement
de camions.
Certains accessoires peuvent forcer le pilote à modifier sa position de
conduite. Une position de conduite
incorrecte réduit la liberté de mou-
vement du pilote et peut limiter son
contrôle du véhicule. De tels acces-
soires sont donc déconseillés.

La prudence est de rigueur lors de
l’installation de tout accessoire élec-
trique supplémentaire. Si les acces-
soires excèdent la capacité de
l’installation électrique de la moto, une
défaillance pourrait se produire, ce qui risque de provoquer des problèmes
d’éclairage et une perte de puissance
du moteur.
Pneus et jantes issu s du marché secon-
daire
Les pneus et les jantes livrés avec la moto
sont conçus pour les capacités de perfor-
mance du véhicule et sont conçus de sorte
à offrir la meilleure combinaison de mania-
bilité, de freinage et de confort. D’autres
pneus, jantes, tailles et combinaisons peu-
vent ne pas être adéquats. Se reporter à la
page 6-21 pour les caractéristiques des
pneus et pour plus d’informations sur leur
remplacement.
Transport de la moto
Bien veiller à suivre les instructions sui-
vantes avant de transporter la moto dans un
autre véhicule.

Retirer tous les éléments lâches de la
moto.

S’assurer que le robinet de carburant
(le cas échéant) est à la position “OFF”
et qu’il n’y a pas de fuites de carburant.

Dans la remorque ou la caisse de
chargement, diriger la roue avant droit
devant et la caler dans un rail avec
corne d’arrimage.

Engager une vitesse (pour les mo-
BN3-9-F0.book 4 ページ ２０１５年６月２９日　月曜日　午前１０時１５分

1-5
Consignes de sécurité
1
2
3
4
5
6
7
8
9
10
11
12
dèles munis d’une boîte de vitesses à
commande manuelle).

Arrimer la moto à l’aide de sangles
d’arrimage ou de sangles adéquates
fixées à des éléments solides de la
moto, tels que le cadre ou la bride de
fourche (et non, par exemple, le gui-
don, qui comporte des éléments en
caoutchouc, ou les clignotants, ou
toute pièce pouvant se briser). Choisir
judicieusement l’emplacement des
sangles de sorte qu’elles ne frottent
pas contre des surf aces peintes lors
du transport.

Les sangles doivent, dans la mesure
du possible, quelque peu compresser
la suspension afin de limiter le rebond
lors du transport.
BN3-9-F0.book 5 ページ ２０１５年６月２９日　月曜日　午前１０時１５分

2-1
123
4
5
6
7
8
9
10
11
12
Description
FAU10411
Vue gauche
4
5
1
2, 3
6 7
8
10
9
1. Vis de réglage de la force d’amortissement à la détente de la
fourche (page 3-14)
2. Boîtier à fusibles (page 6-35)
3. Vase d’expansion (page 6-15)
4. Vis de réglage de la force d’amor tissement à la compression du
combiné ressort-amortisseur (page 3-17)
5. Batterie (page 6-34)
6. Fusible principal (page 6-35) 7. Trousse de réparation (page 6-2)
8. Accroche-casque (page 3-14)
9. Sélecteur (page 3-10)
10.Vis de réglage de la force d’amortissement à la compression de la
fourche (page 3-14)
BN3-9-F0.book 1 ページ ２０１５年６月２９日　月曜日　午前１０時１５分

Description
2-2
12
3
4
5
6
7
8
9
10
11
12
FAU10421
Vue droite
3
1
2
9 7
6
5
8
4
1. Réservoir du liquide de frein arrière (page 6-26)
2. Élément du filtre à air (page 6-18)
3. Contacteur de feu stop sur frein arrière (page 6-25)
4. Bouchon du réservoir de carburant (page 3-11)
5. Vis de purge d’air (page 3-16)
6. Bouchon de remplissage de l’huile moteur (page 6-12)
7. Hublot de contrôle du niveau d’huile moteur (page 6-12)
8. Pédale de frein (page 3-10) 9. Bouton de réglage de la force d’amortissement à la détente du
combiné ressort-amortisseur (page 3-17)
BN3-9-F0.book 2 ページ ２０１５年６月２９日　月曜日　午前１０時１５分

Description
2-3
123
4
5
6
7
8
9
10
11
12
FAU10431
Commandes et instruments
12 346 7
5
8
1. Levier d’embrayage (page 3-9)
2. Contacteurs à la poignée gauche (page 3-8)
3. Contacteur à clé/antivol (page 3-1)
4. Écran multifonction (page 3-3)
5. Réservoir du liquide de frein avant (page 6-26)
6. Contacteurs à la poignée droite (page 3-8)
7. Levier de frein (page 3-10)
8. Poignée des gaz (page 6-20)
BN3-9-F0.book 3 ページ ２０１５年６月２９日　月曜日　午前１０時１５分

3-1
1
23
4
5
6
7
8
9
10
11
12
Commandes et instruments
FAU10462

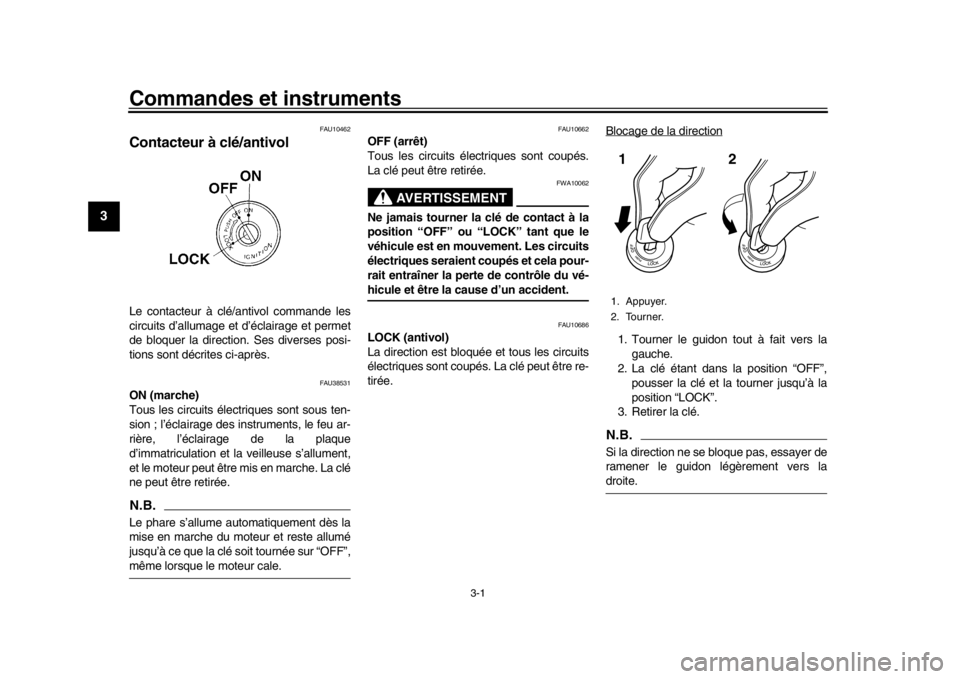

Contacteur à clé/antivolLe contacteur à clé/ antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.
FAU38531
ON (marche)
Tous les circuits électriques sont sous ten-
sion ; l’éclairage des in struments, le feu ar-
rière, l’éclairage de la plaque
d’immatriculation et la veilleuse s’allument,
et le moteur peut être mis en marche. La clé
ne peut être retirée.N.B.Le phare s’allume automatiquement dès la
mise en marche du moteur et reste allumé
jusqu’à ce que la clé soit tournée sur “OFF”,même lorsque le moteur cale.
FAU10662
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10062
Ne jamais tourner la clé de contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela pour-
rait entraîner la perte de contrôle du vé-hicule et être la cause d’un accident.
FAU10686
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être re-
tirée. Blocage de la direction
1. Tourner le guidon tout à fait vers la
gauche.
2. La clé étant dans la position “OFF”,
pousser la clé et la tourner jusqu’à la
position “LOCK”.
3. Retirer la clé.N.B.Si la direction ne se bloque pas, essayer de
ramener le guidon légèrement vers ladroite.1. Appuyer.
2. Tourner.12
BN3-9-F0.book 1 ページ ２０１５年６月２９日　月曜日　午前１０時１５分

Commandes et instruments
3-2
1
234
5
6
7
8
9
10
11
12

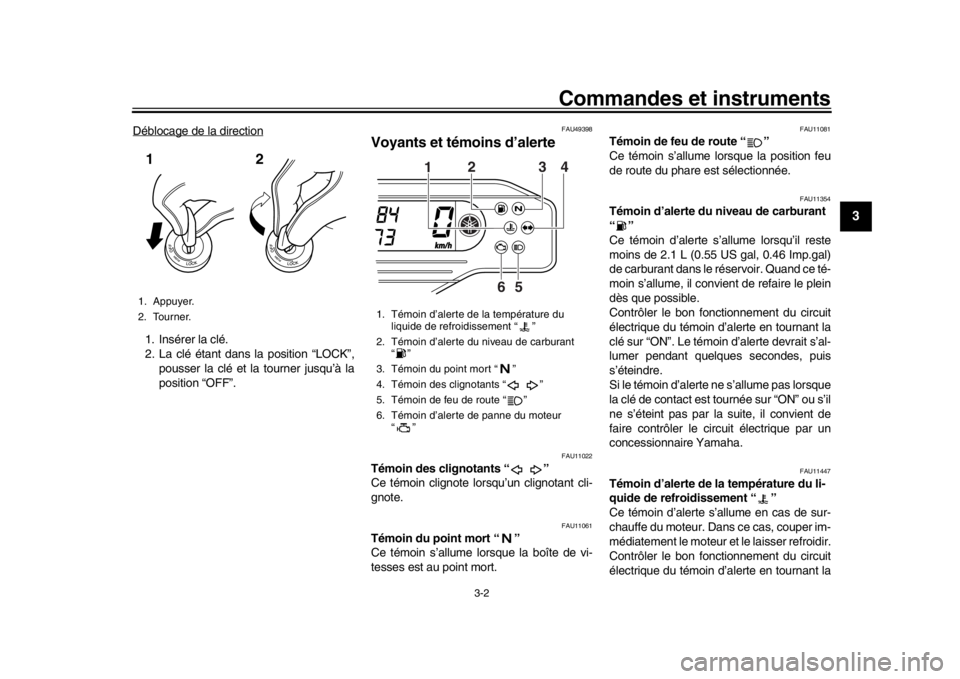

Déblocage de la direction1. Insérer la clé.
2. La clé étant dans la position “LOCK”, pousser la clé et la tourner jusqu’à la
position “OFF”.
FAU49398
Voyants et témoins d’alerte
FAU11022
Témoin des clignotants “ ”
Ce témoin clignote lorsqu’un clignotant cli-
gnote.
FAU11061
Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11081
Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU11354
Témoin d’alerte du niveau de carburant
“”
Ce témoin d’alerte s’allume lorsqu’il reste
moins de 2.1 L (0.55 US gal, 0.46 Imp.gal)
de carburant dans le réservoir. Quand ce té-
moin s’allume, il convient de refaire le plein
dès que possible.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la

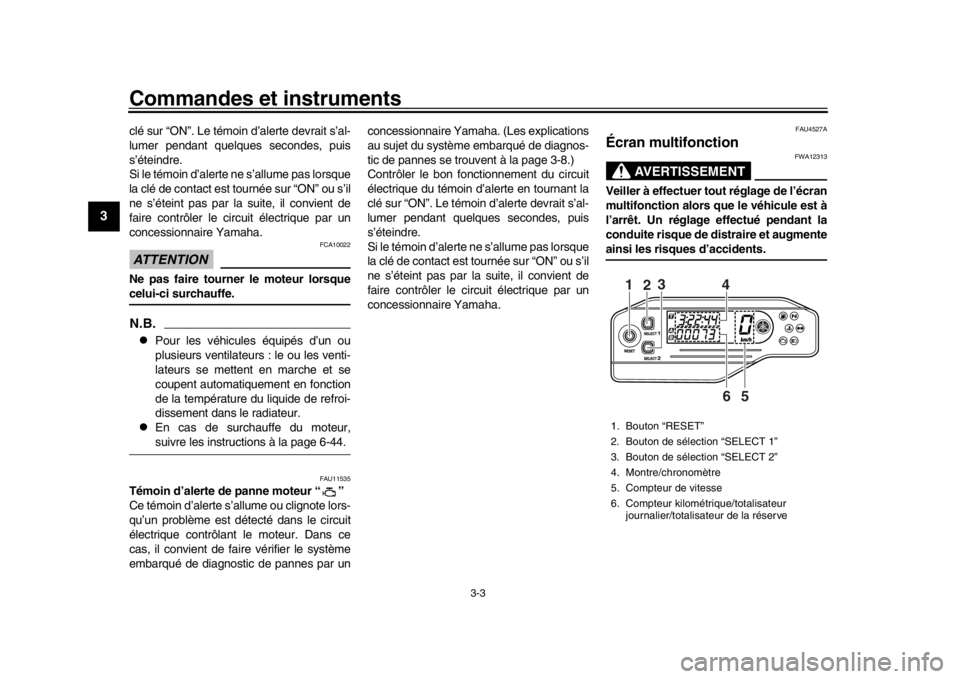

clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.
FAU11447
Témoin d’alerte de la température du li-
quide de refroidissement “ ”
Ce témoin d’alerte s’allume en cas de sur-
chauffe du moteur. Dans ce cas, couper im-
médiatement le moteur et le laisser refroidir.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
1. Appuyer.
2. Tourner.12
1. Témoin d’alerte de la température du liquide de refroidissement “ ”
2. Témoin d’alerte du niveau de carburant “”
3. Témoin du point mort “ ”
4. Témoin des clignotants “ ”
5. Témoin de feu de route “ ”
6. Témoin d’alerte de panne du moteur “”
1 234
56
BN3-9-F0.book 2 ページ ２０１５年６月２９日　月曜日　午前１０時１５分

Commandes et instruments
3-3
1
23
4
5
6
7
8
9
10
11
12
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est t ournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.ATTENTION
FCA10022
Ne pas faire tourner le moteur lorsquecelui-ci surchauffe.N.B.
Pour les véhicules équipés d’un ou
plusieurs ventilateurs : le ou les venti-
lateurs se mettent en marche et se
coupent automatiquement en fonction
de la température du liquide de refroi-
dissement dans le radiateur.

En cas de surchauffe du moteur,suivre les instructions à la page 6-44.
FAU11535
Témoin d’alerte de panne moteur “ ”
Ce témoin d’alerte s’allume ou clignote lors-
qu’un problème est détecté dans le circuit
électrique contrôlant le moteur. Dans ce
cas, il convient de faire vérifier le système
embarqué de diagnostic de pannes par un concessionnaire Yamaha. (Les explications
au sujet du système embarqué de diagnos-
tic de pannes se trouvent à la page 3-8.)
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.
FAU4527A
Écran multifonction
AVERTISSEMENT
FWA12313
Veiller à effectuer tout réglage de l’écran
multifonction alors que le véhicule est à
l’arrêt. Un réglage effectué pendant la
conduite risque de distraire et augmenteainsi les risques d’accidents.1. Bouton “RESET”
2. Bouton de sélection “SELECT 1”
3. Bouton de sélection “SELECT 2”
4. Montre/chronomètre
5. Compteur de vitesse
6. Compteur kilométrique/totalisateur
journalier/totalisateur de la réserve
123
4
5
6
BN3-9-F0.book 3 ページ ２０１５年６月２９日　月曜日　午前１０時１５分

Commandes et instruments
3-4
1
234
5
6
7
8
9
10
11
12
N.B.
L’écran multifonction dispose de deux
modes de fonctionnement : le mode
de base et le mode de mesure.

Le totalisateur journalier A se remet
automatiquement à zéro lors d’unchangement de mode.
Mode de base :

un compteur de vitesse

un compteur kilométrique

deux totalisateurs journaliers

un totalisateur de la réserve

une montre

un dispositif embarqué de diagnostic
de pannes
Mode de mesure :

un compteur de vitesse

totalisateur journalier compensateur

un chronomètre

un dispositif embarqué de diagnostic
de pannes
N.B.
Les boutons de sélection “SELECT 1”
et “SELECT 2” et le bouton de remise
à zéro “RESET” ne peuvent être utili-
sés que lorsque la clé de contact est à
la position “ON”.

Lorsque la clé est tournée à la position
“ON”, tous les segments de l’écran
multifonction s’affichent, puis s’étei-
gnent, en guise de test du circuit élec-
trique.

Pour le R.-U. : Pour afficher la valeur
aux compteurs (vitesse, kilométrique/
totalisateur journalier) en miles plutôt
qu’en kilomètres et vice versa, il
convient d’appuyer sur le bouton de
sélection “SELECT 2” jusqu’à ce quel’unité de distance change.
Compteur de vitesse
Le compteur de vitesse affiche la vitesse de conduite du véhicule.
Mode de base
Modes compteur kilométrique et totalisateur
journalierLe compteur kilométrique indique la dis-
tance totale parcourue par le véhicule.
Les totalisateurs journa
liers (A et B) affi-
chent la distance parcourue depuis leur der-
nière remise à zéro et le totalisateur de
réserve de carburant “F” affiche la distance
parcourue depuis l’allumage du témoin
d’alerte du niveau de carburant.N.B.
Le compteur kilométrique se bloque à
99999.

Les totalisateurs journaliers se remet-
tent à 0.0 et continuent à compteraprès 999.9.
En fonctionnement normal, appuyer sur le
bouton de sélection “SELECT 2” pour modi-
fier l’affichage des compteurs (com pteur ki-
lométrique, totalisateurs journaliers A et B)
dans l’ordre suivant :
compteur kilométrique  totalisateur jour-
nalier A  totalisateur journalier B  comp-
teur kilométrique

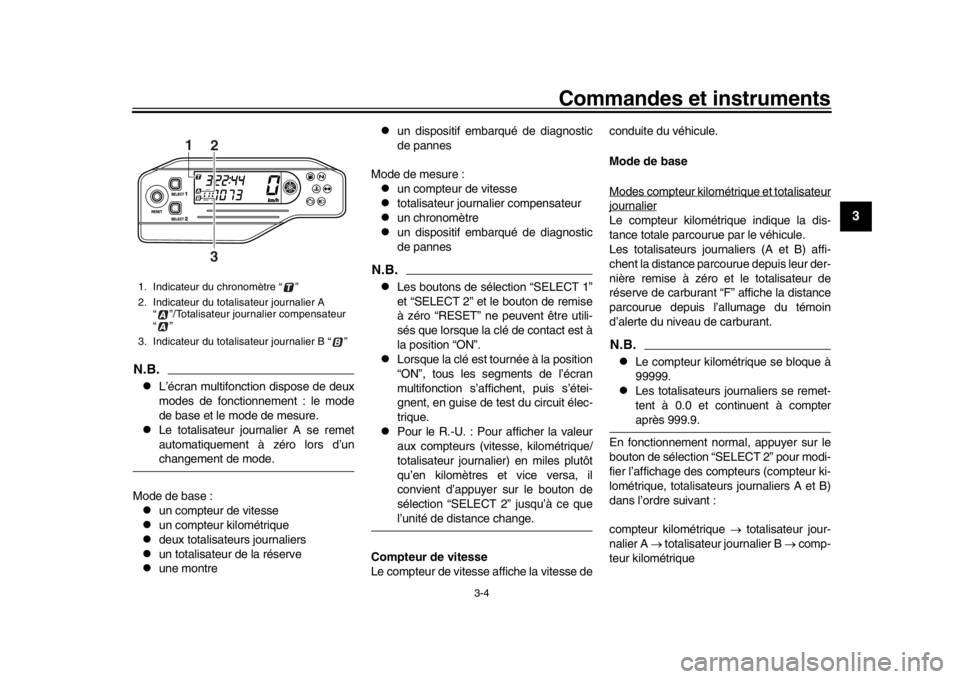

1. Indicateur du chronomètre “ ”
2. Indicateur du totalisateur journalier A “ ”/Totalisateur journalier compensateur
“”
3. Indicateur du totalisateur journalier B “ ”
1
3
2
BN3-9-F0.book 4 ページ ２０１５年６月２９日　月曜日　午前１０時１５分

Commandes et instruments
3-5
1
23
4
5
6
7
8
9
10
11
12
N.B.L’indicateur “ ” s’allume lorsque le totalisa-
teur journalier A est sélectionné, et l’indica-
teur “ ” s’allume lorsque le totalisateurjournalier B est sélectionné.
Quand le témoin d’alerte du niveau de car- burant s’allume (se reporter à la page 3-2),
l’écran passe automatiquement en mode
d’affichage de la réserve “F” et affiche la dis-
tance parcourue à partir de cet instant.
Dans ce cas, l’affichage des compteurs
(compteur kilométrique et totalisateurs) se
modifie comme suit à la pression sur le bou-
ton de sélection “SELECT 2” :
totalisateur de la réserve “F”
 compteur ki-
lométrique  totalisateur journalier A  to-
talisateur journalier B  totalisateur de la
réserve “F”
N.B.Le témoin d’alerte du niveau de carburant
peut ne pas refléter correctement le niveau
de carburant lors de la conduite hors route
en raison du mouvement et de l’inclinaisondu véhicule.
Lorsque le témoin d’alerte du niveau de car-
burant s’allume lors de la conduite en mode
de mesure, il convient de passer au mode
de base et d’appuyer sur le bouton de sé-
lection “SELECT 2” pour afficher le totalisa-
teur de la réserve.N.B.Pour pouvoir passer du mode de mesure au
mode de base, le chronomètre et le totalisa-
teur journalier compensateur doivent être
arrêtés.
Pour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le bouton de sé-
lection “SELECT 2”, puis appuyer sur le
bouton de remise à zéro “RESET” pendant
au moins une seconde. Si, une fois le plein
de carburant effectué, la remise à zéro du
totalisateur de la réserve “F” n’est pas effec-
tuée manuellement, elle s’effectue automa-
tiquement, et l’affichage retourne au mode
affiché précédemment après que le véhi-
cule a parcouru une distance de 5 km (3
mi).N.B.Il est impossible de revenir à l’affichage du
totalisateur de la réserve de carburant “F”après sa remise à zéro.

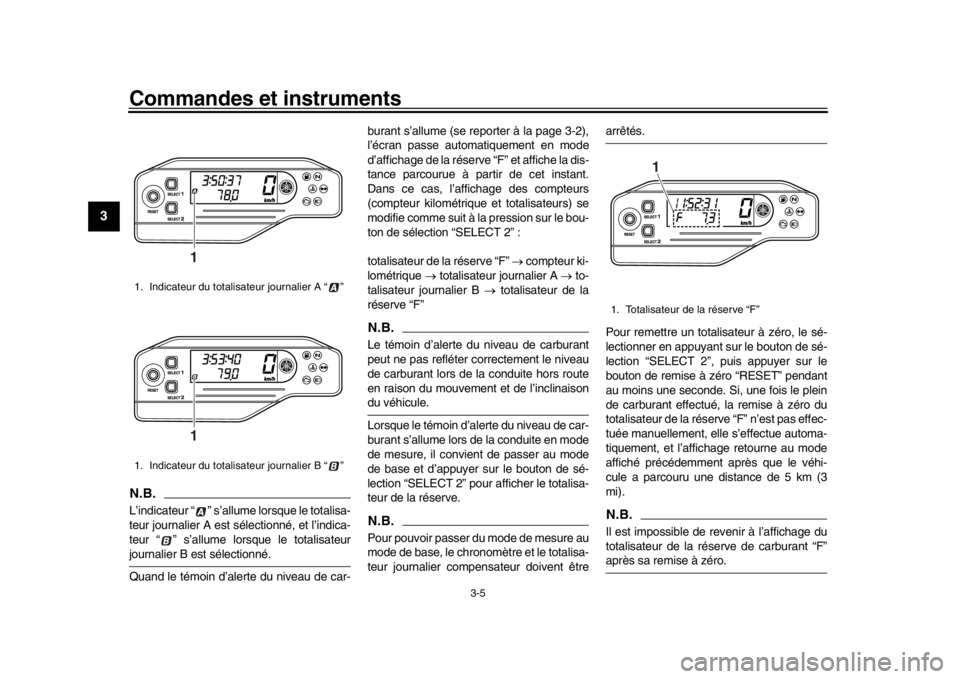

1. Indicateur du totalisateur journalier A “ ”
1. Indicateur du totalisateur journalier B “ ”
11
1. Totalisateur de la réserve “F”
1
BN3-9-F0.book 5 ページ ２０１５年６月２９日　月曜日　午前１０時１５分
