Commandes et instruments
3-16
1
234
5
6
7
8
9
10
11
12
de réglage. Afin d’obtenir un réglage précis,
il est préférable de vérifier le nombre de dé-
clics de chaque dispositif et d’adapter lesvaleurs données, si nécessaire.
FAU14794
Purge de la fourche
AVERTISSEMENT
FWA10201
Toujours purger l’air de chacun des bras
de fourche, sous peine de réduire la ma-niabilité et la stabilité du véhicule.
La conduite sur un terrain très accidenté
produit un échauffement et une surpression
de l’air enfermé dans la fourche. La suspen-
sion avant devient plus raide parce que la
précontrainte de ressort augmente. Si cela
se produit, il convient de purger la fourche
comme suit. 1. Surélever la roue avant en procédant
comme expliqué à la page 6-39.N.B.Rien ne doit peser sur l’avant du véhiculelors de la purge de la fourche.
2. Retirer les vis de purge et laisser tout l’air s’échapper des deux bras de
fourche. 3. Remettre les vis de purge en place.
4. Reposer la roue avant sur le sol, puis
déployer la béquille latérale.
1. Vis de purge d’air1
BN3-9-F0.book 16 ページ ２０１５年６月２９日　月曜日　午前１０時１５分

Commandes et instruments
3-17
1
23
4
5
6
7
8
9
10
11
12
FAU45264
Réglage du combiné
ressort-amortisseurLe combiné ressort-amortisseur est équipé
d’une bague de réglage de la précontrainte
de ressort, d’un bouton de réglage de la
force d’amortissement à la détente et d’une
vis de réglage de la force d’amortissement
à la compression.ATTENTION
FCA10102
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommagerle mécanisme.
Précontrainte de ressort
Le réglage de la précontrainte du ressort
doit être confié à un concessionnaire
Yamaha, car il requiert des outils spéciaux
et un savoir-faire particulier. Les réglages
spécifiques figurent ci-après.
Le réglage de la précontrainte de ressort est
déterminé en effectuant la mesure A (voir il-
lustration). Plus la distance A est courte,
plus la précontrainte de ressort est élevée ;
plus la distance A est grande, plus la pré-
contrainte de ressort est réduite. Force d’amortissement à la détente
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner le bouton de réglage dans le sens
(a). Pour réduire la
force d’amortissement à
la détente et donc adoucir l’amortissement,
tourner le bouton de réglage dans le sens
(b). Force d’amortissement à la compres-
sion
Pour augmenter la forc
e d’amortissement à
la compression et donc durcir l’amortisse-
ment, tourner la vis de réglage dans le sens
(a). Pour réduire la force d’amortissement à
la compression et donc adoucir l’amortisse-
1. Distance APrécontrainte de ressort : Minimum (réglage souple) :
Distance A = 216.0 mm (8.50 in)
Standard : Distance A = 211.5 mm (8.33 in)
Maximum (réglage dur) : Distance A = 206.0 mm (8.11 in)
1
1. Bouton de réglage de la force
d’amortissement à la détenteRéglage de l’amortissement à la dé-
tente :Minimum (réglage souple) :25 déclic(s) dans le sens (b)*
Standard :
12 déclic(s) dans le sens (b)*
Maximum (réglage dur) : 3 déclic(s) dans le sens (b)*
* Le bouton de réglage étant tourné à fond dans le sens (a)
(a)
(b)
1
BN3-9-F0.book 17 ページ ２０１５年６月２９日　月曜日　午前１０時１５分

Commandes et instruments
3-18
1
234
5
6
7
8
9
10
11
12
ment, tourner la vis de réglage dans le sens
(b).N.B.Afin d’obtenir un réglage précis, il est préfé-
rable de vérifier le nombre total de déclics
ou de tours de chaque dispositif. En effet,
en raison de différences dans la production, le nombre total des déc
lics ou tours de ré-
glage peut varier selon les dispositifs de ré-
glage de la force d’amortissement.
AVERTISSEMENT
FWA10222
Ce combiné ressort-amortisseur
contient de l’azote fortement comprimé.
Lire attentivement et s’assurer de bien
comprendre les informations ci-dessous
avant de manipuler le combiné res-
sort-amortisseur.
Ne pas modifier ni tenter d’ouvrir la
bonbonne.

Ne pas approcher le combiné res-
sort-amortisseur d’une flamme ou
de toute autre source de chaleur. La
pression du gaz augmenterait ex-
cessivement, et la bonbonne pour-
rait exploser.

Ne pas déformer ni endommager la
bonbonne d’aucune façon. Le
moindre endommagement de la
bonbonne risque de réduire les per-
formances d’amortissement.

Ne pas jeter un combiné res-
sort-amortisseur endommagé ou
usé. Tout entretien d’un combiné
ressort-amortisseur doit être confiéà un concessionnaire Yamaha.
FAU41942
Système EXUPLe véhicule est équipé du système EXUP
(système de valve à l’échappement) de
Yamaha. Le système EXUP, grâce à sa
valve de réglage du diamètre intérieur du
tube d’échappement, permet d’accroître le
rendement du moteur. Un servomoteur
commandé électroniquement règle en per-
manence la valve en fonction du régime du
moteur.ATTENTION
FCA15611
Le système EXUP a été réglé à l’usine
Yamaha après de nombreux essais.
Toute modification des réglages effec-
tuée par une personne ne possédant pas
les connaissances techniques requises
pourrait provoquer une baisse du rende-
ment du moteur, voire son endommage-ment.
1. Vis de réglage de la force d’amortissement à la compressionRéglage de l’amortissement à la
compression :Minimum (réglage souple) : 12 déclic(s) dans le sens (b)*
Standard : 10 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à fond dans le sens (a)
1
(a)
(b)
BN3-9-F0.book 18 ページ ２０１５年６月２９日　月曜日　午前１０時１５分

Commandes et instruments
3-19
1
23
4
5
6
7
8
9
10
11
12
FAU15306
Béquille latéraleLa béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en mainte-
nant le véhicule à la verticale.N.B.Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Pour plus d’explications au sujet
du coupe-circuit d’allumage, se reporter à lasection suivante.)
AVERTISSEMENT
FWA10242
Ne pas rouler la béquille latérale dé-
ployée ou ne se relevant pas correcte-
ment. Celle-ci pourrait toucher le sol et
distraire le pilote, qui pourrait perdre le
contrôle du véhicule. Le circuit du
coupe-circuit d’allumage de Yamaha
permet de rappeler au pilote qu’il doit re-
lever la béquille latérale avant de se
mettre en route. Il convient donc de
contrôler régulièrement ce système et
de le faire réparer par un concession-
naire Yamaha en cas de mauvais fonc-tionnement.
FAU44893
Coupe-circuit d’allumageLe circuit du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille laté-
rale, d’embrayage et de point mort, remplit
les fonctions suivantes.
Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que la béquille latérale est relevée
mais que le levier d’embrayage n’est
pas actionné.

Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que le levier d’embrayage est actionné
mais que la béquille latérale n’a pas
été relevée.

Il coupe le moteur lorsqu’une vitesse
est engagée et que l’on déploie la
béquille latérale.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit d’allumage en ef-
fectuant le procédé suivant.
BN3-9-F0.book 19 ページ ２０１５年６月２９日　月曜日　午前１０時１５分

Commandes et instruments
3-20
1
234
5
6
7
8
9
10
11
12

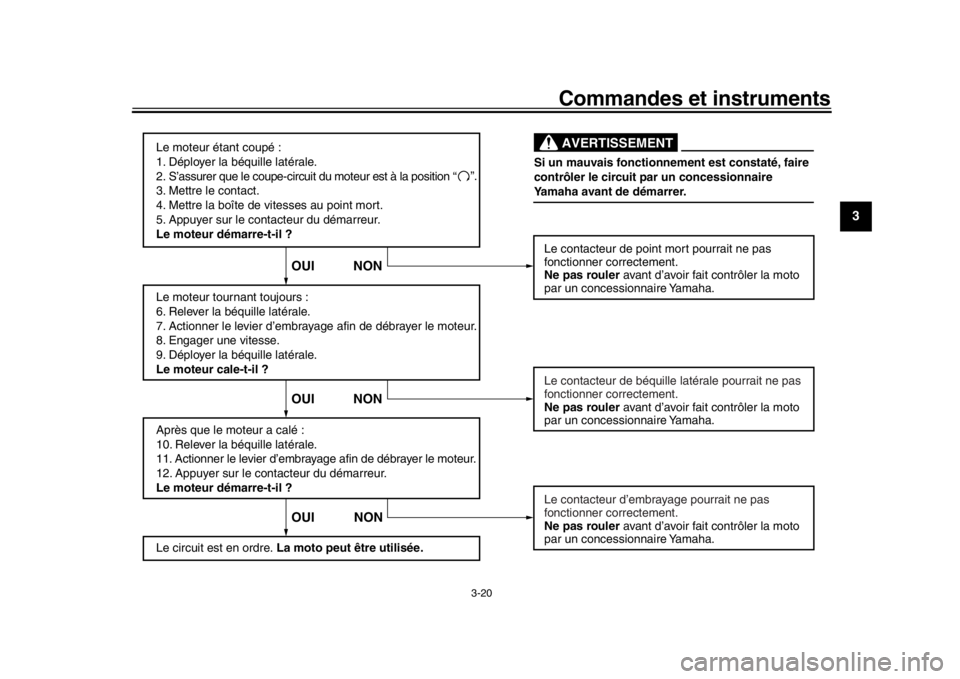

Le moteur étant coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est à la position
3. Mettre le contact.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ? “
”.Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Actionner le levier d’embrayage afin de débrayer le moteur.
8. Engager une vitesse.
9. Déployer la béquille latérale.
Le moteur cale-t-il ?
Après que le moteur a calé :
10. Relever la béquille latérale.
11. Actionner le levier d’embrayage afin de débrayer le moteur.
12. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le circuit est en ordre. La moto peut être utilisée. Le contacteur de point mort pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
Le contacteur d’embrayage pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
OUI NON OUI NON OUI NON
Si un mauvais fonctionnement est constaté, faire
contrôler le circuit
par un concessionnaire
Yamaha avant de démarrer.
AVERTISSEMENT
BN3-9-F0.book 20 ページ ２０１５年６月２９日　月曜日　午前１０時１５分

4-1
1
2
34
5
6
7
8
9
10
11
12
Pour la sécurité – contrôles avant utilisation
FAU15599
Toujours effectuer ces contrôles avant chaque départ afin de s’assu rer que le véhicule peut être conduit en toute sécurité. Toujours res-
pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11152
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou d’endommagement. Ne pas
conduire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en su ivant les procédés repris dansce manuel, faire contrôler le véhicule par un concessionnaire Yamaha.
Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTSCONTRÔLES PAGES
Carburant Contrôler le niveau de carburant dans le réservoir.
Refaire le plein de carburant si nécessaire.
S’assurer de l’absence de fuite au
niveau des durites d’alimentation. 3-11
Huile moteur Contrôler le niveau d’huile du moteur.
Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer de l’absence de fuites d’huile. 6-12
Liquide de refroidissement Contrôler le niveau du liquide de refr
oidissement dans le vase d’expansion.
Si nécessaire, ajouter du liquide de refroidissement du type recommandé jusqu’au niveau spécifié.
Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite.6-15
Frein avant Contrôler le fonctionnement.
Faire purger le circuit hydraulique
par un concessionnaire Yamaha en cas de
sensation de mollesse.
Contrôler la garde au levier.
Régler si nécessaire.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type spécifié jusqu’au niveau spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. 6-24, 6-26
BN3-9-F0.book 1 ページ ２０１５年６月２９日　月曜日　午前１０時１５分

Pour la sécurité – contrôles avant utilisation
4-2
1
2
345
6
7
8
9
10
11
12
Frein arrière Contrôler le fonctionnement.
Faire purger le circuit hydraulique
par un concessionnaire Yamaha en cas de
sensation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type spécifié jusqu’au niveau spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. 6-26
Embrayage Contrôler le fonctionnement.
Lubrifier le câble si nécessaire.
Contrôler la garde au levier.
Remplacer si nécessaire. 6-23
Poignée des gaz S’assurer du fonctionnement en douceur.
Contrôler la garde de la poignée des gaz.
Si nécessaire, faire régler la garde de la
poignée des gaz et lubrifier le câble et le
boîtier de la poignée des gaz par un concessionnaire Yamaha. 6-20, 6-30
Câbles de commande S’assurer du fonctionnement en douceur.
Lubrifier si nécessaire. 6-30
Chaîne de transmission Contrôler la tension de la chaîne.
Remplacer si nécessaire.
Contrôler l’état de la chaîne.
Lubrifier si nécessaire. 6-28, 6-29
Roues et pneus S’assurer de l’absence d’endommagement.
Contrôler l’état des pneus et la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire. 6-21, 6-22
Sélecteur au pied S’assurer du fonctionnement en douceur.
Corriger si nécessaire. 6-25
Pédale de frein S’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots. 6-31
Levier de frein et
d’embrayage S’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.
6-31
Béquille latérale S’assurer du fonctionnement en douceur.
Lubrifier le pivot si nécessaire. 6-32
ÉLÉMENTS CONTRÔLES PAGES
BN3-9-F0.book 2 ページ ２０１５年６月２９日　月曜日　午前１０時１５分

Pour la sécurité – contrôles avant utilisation
4-3
1
2
34
5
6
7
8
9
10
11
12
Attaches du cadre S’assurer que tous les écrous et
vis sont correctement serrés.
Serrer si nécessaire. —
Instruments, éclairage,
signalisation et contacteurs Contrôler le fonctionnement.
Corriger si nécessaire.
—
Contacteur de béquille
latérale Contrôler le fonctionnement
du coupe-circuit d’allumage.
En cas de mauvais fonctionnement, fa ire contrôler le véhicule par un
concessionnaire Yamaha. 3-19
ÉLÉMENTS CONTRÔLES PAGES
BN3-9-F0.book 3 ページ ２０１５年６月２９日　月曜日　午前１０時１５分

5-1
1
2
3
456
7
8
9
10
11
12
Utilisation et conseils import ants concernant le pilotage
FAU15952
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWA10272
Une mauvaise connaissance des com-
mandes peut entraîner une perte de
contrôle, qui pourrait se traduire par unaccident et des blessures.
FAU47152
N.B.Ce modèle est équipé de :
un capteur de sécurité de chute per-
mettant de couper le moteur en cas
d’un renversement. Dans ce cas,
l’écran affiche le code d’erreur 30. Il ne
s’agit pas d’une défaillance. Tourner la
clé sur “OFF”, puis sur “ON” pour effa-
cer le code d’erreur. Si le contact n’est
pas coupé au préalable, le moteur se
lance mais ne se met pas en marche
lors de l’actionnement du bouton du
démarreur.

un système d’arrêt automatique du
moteur. Le moteur se coupe automati-
quement après avoir tourné au ralenti
pendant 20 minutes. Dans ce cas,
l’écran affiche le code d’erreur 70. Il ne
s’agit pas d’une défaillance. Appuyer
sur le contacteur de démarreur afin
d’effacer le code d’erreur et de re-mettre le moteur en marche.
FAU45128
Mise en marche du moteurAfin que le coupe-circuit d’allumage n’entre
pas en action, il faut qu’une des conditions
suivantes soit remplie :
La boîte de vitesses doit être au point
mort.

Une vitesse doit être engagée, le levier
d’embrayage actionné et la béquille la-
térale relevée.
Se référer à la page 3-19 pour plus de
détails.
1. Tourner la clé sur “ON” et s’assurer
que le coupe-circuit du moteur est à la
position “ ”.
Les témoins d’alerte suivants de-
vraient s’allumer pendant quelques
secondes, puis s’éteindre.
Témoin d’alerte du niveau de car-
burant

Témoin d’alerte de la température
du liquide de refroidissement

Témoin d’alerte de panne moteur
ATTENTION
FCA15485
Si un témoin d’alerte ne s’allume pas
lorsque la clé de contact est tournée sur
“ON” ou si un témoin d’alerte ne s’éteint
pas par la suite, se reporter à la page 3-2et effectuer le contrôle de son circuit.
2. Mettre la boîte de vitesses au point
BN3-9-F0.book 1 ページ ２０１５年６月２９日　月曜日　午前１０時１５分

Utilisation et conseils importants concernant le pilotage
5-2
1
2
3
45
6
7
8
9
10
11
12
mort. Le témoin de point mort devrait
s’allumer. Dans le cas contraire, faire
contrôler le circuit électrique par un
concessionnaire Yamaha.
3. Appuyer sur le contacteur du démar-
reur pour mettre le moteur en marche.
Si le moteur ne se met pas en marche,
relâcher le contac teur du démarreur,
puis attendre quelques secondes
avant de faire un nouvel essai.
Chaque essai de mise en marche doit
être aussi court que possible afin
d’économiser l’énergie de la batterie.
Ne pas actionner le démarreur pen-
dant plus de 10 secondes d’affilée.
ATTENTION
FCA11043
En vue de prolonger la durée de service
du moteur, ne jamais accélérer à l’excèstant que le moteur est froid !
FAU16673
Passage des vitessesLa boîte de vitesses permet de contrôler la
puissance du moteur disponible lors des
démarrages, accéléra tions, montées des
côtes, etc.
Les positions du sélecteur sont indiquées
sur l’illustration.N.B.Pour passer au point mort, enfoncer le sé-
lecteur à plusieurs reprises jusqu’à ce qu’il
arrive en fin de course, puis le relever légè-rement.ATTENTION
FCA10261

Ne pas rouler trop longtemps en roue libre lorsque le moteur est
coupé et ne pas remorquer la moto
sur de longues distances, même
lorsque la boîte de vitesses est au
point mort. En effet, son graissage
ne s’effectue correctement que
lorsque le moteur tourne. Un grais-
sage insuffisant risque d’endom-
mager la boîte de vitesses.

Toujours débrayer avant de chan-
ger de vitesse afin d’éviter d’en-
dommager le moteur, la boîte de
vitesses et la transmission, qui ne
sont pas conçus pour résister au
choc infligé par un passage enforce des vitesses.
1. Sélecteur
2. Point mort
1
1
2
3 4 5N26
BN3-9-F0.book 2 ページ ２０１５年６月２９日　月曜日　午前１０時１５分
