YAMAHA WR 250X 2009 Manuale de Empleo (in Spanish)

INFORMATION RELATIVA A LA SEGURIDAD
1-4
1

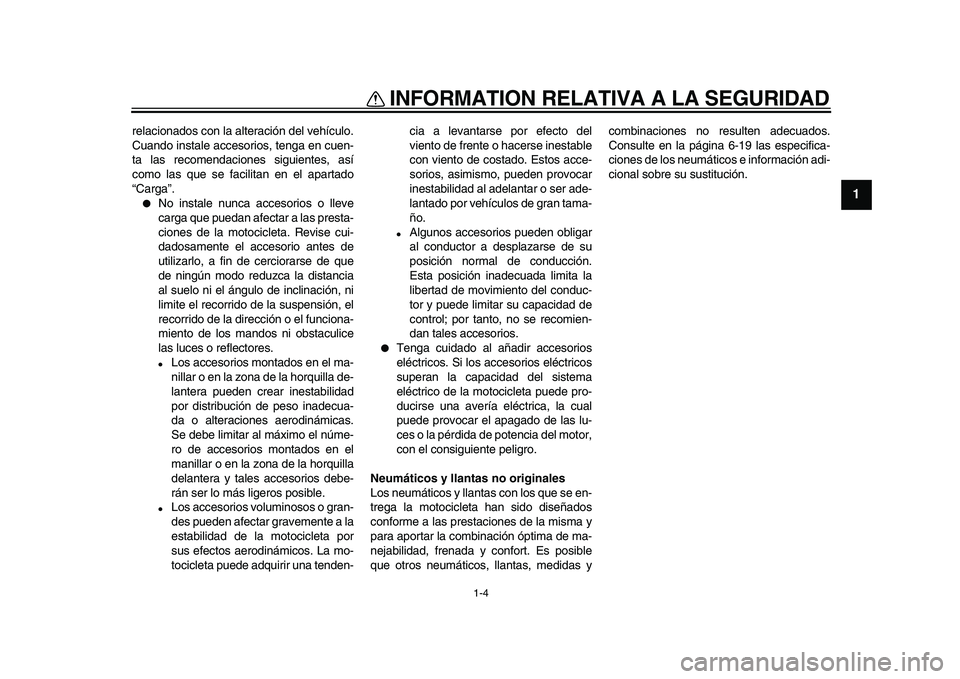

relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuen-
ta las recomendaciones siguientes, así
como las que se facilitan en el apartado
“Carga”.

No instale nunca accesorios o lleve
carga que puedan afectar a las presta-
ciones de la motocicleta. Revise cui-
dadosamente el accesorio antes de
utilizarlo, a fin de cerciorarse de que
de ningún modo reduzca la distancia
al suelo ni el ángulo de inclinación, ni
limite el recorrido de la suspensión, el
recorrido de la dirección o el funciona-
miento de los mandos ni obstaculice
las luces o reflectores.

Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el
manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.

Los accesorios voluminosos o gran-
des pueden afectar gravemente a la
estabilidad de la motocicleta por
sus efectos aerodinámicos. La mo-
tocicleta puede adquirir una tenden-cia a levantarse por efecto del
viento de frente o hacerse inestable
con viento de costado. Estos acce-
sorios, asimismo, pueden provocar
inestabilidad al adelantar o ser ade-
lantado por vehículos de gran tama-
ño.

Algunos accesorios pueden obligar
al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la
libertad de movimiento del conduc-
tor y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.

Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico de la motocicleta puede pro-
ducirse una avería eléctrica, la cual
puede provocar el apagado de las lu-
ces o la pérdida de potencia del motor,
con el consiguiente peligro.
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega la motocicleta han sido diseñados
conforme a las prestaciones de la misma y
para aportar la combinación óptima de ma-
nejabilidad, frenada y confort. Es posible
que otros neumáticos, llantas, medidas ycombinaciones no resulten adecuados.
Consulte en la página 6-19 las especifica-
ciones de los neumáticos e información adi-
cional sobre su sustitución.

2-1
1
2
3
4
5
6
7
8
9

DESCRIPCIÓN
SAU10410

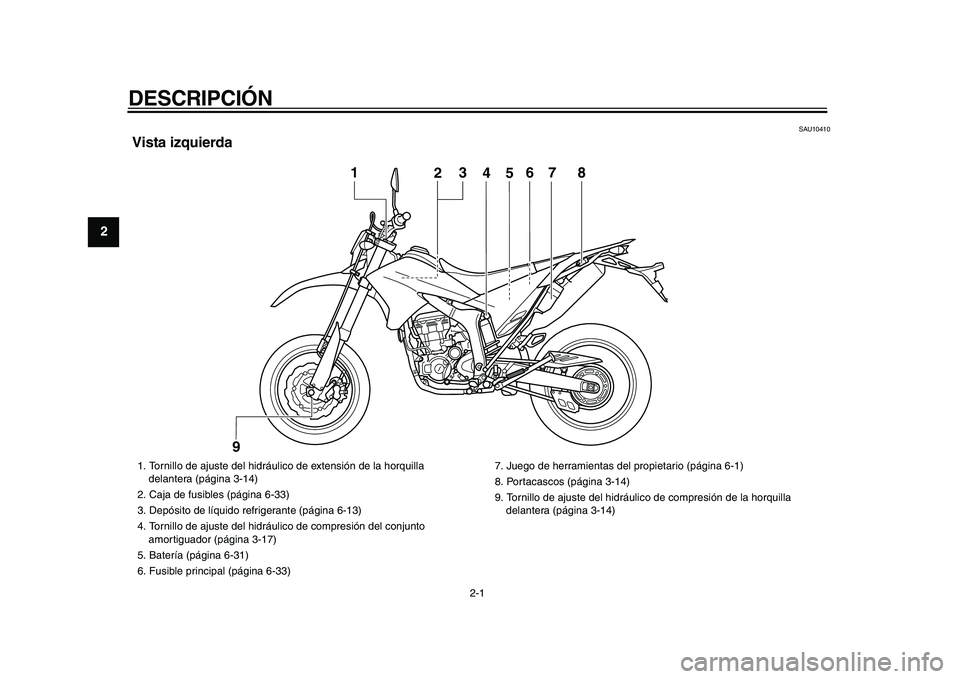

Vista izquierda
4
5
1
2
3
6
7
8
9

1. Tornillo de ajuste del hidráulico de extensión de la horquilla
delantera (página 3-14)
2. Caja de fusibles (página 6-33)
3. Depósito de líquido refrigerante (página 6-13)
4. Tornillo de ajuste del hidráulico de compresión del conjunto
amortiguador (página 3-17)
5. Batería (página 6-31)
6. Fusible principal (página 6-33)7. Juego de herramientas del propietario (página 6-1)
8. Portacascos (página 3-14)
9. Tornillo de ajuste del hidráulico de compresión de la horquilla
delantera (página 3-14)

DESCRIPCIÓN
2-2
2
3
4
5
6
7
8
9

SAU10420

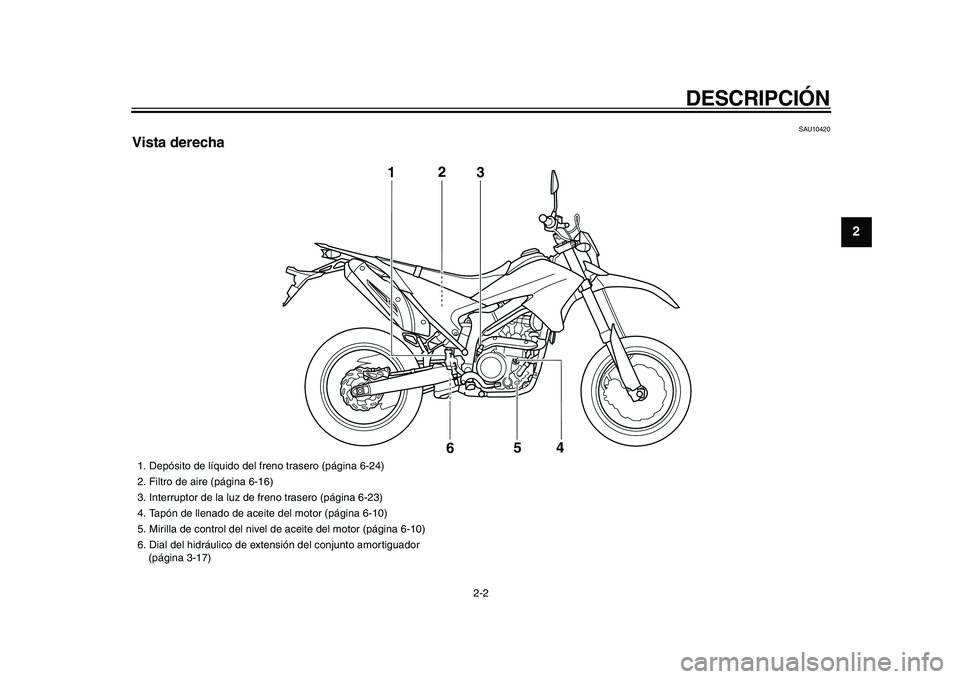

Vista derecha
3
1
2
5
4
6
1. Depósito de líquido del freno trasero (página 6-24)
2. Filtro de aire (página 6-16)
3. Interruptor de la luz de freno trasero (página 6-23)
4. Tapón de llenado de aceite del motor (página 6-10)
5. Mirilla de control del nivel de aceite del motor (página 6-10)
6. Dial del hidráulico de extensión del conjunto amortiguador
(página 3-17)

DESCRIPCIÓN
2-3
1
2
3
4
5
6
7
8
9

SAU10430

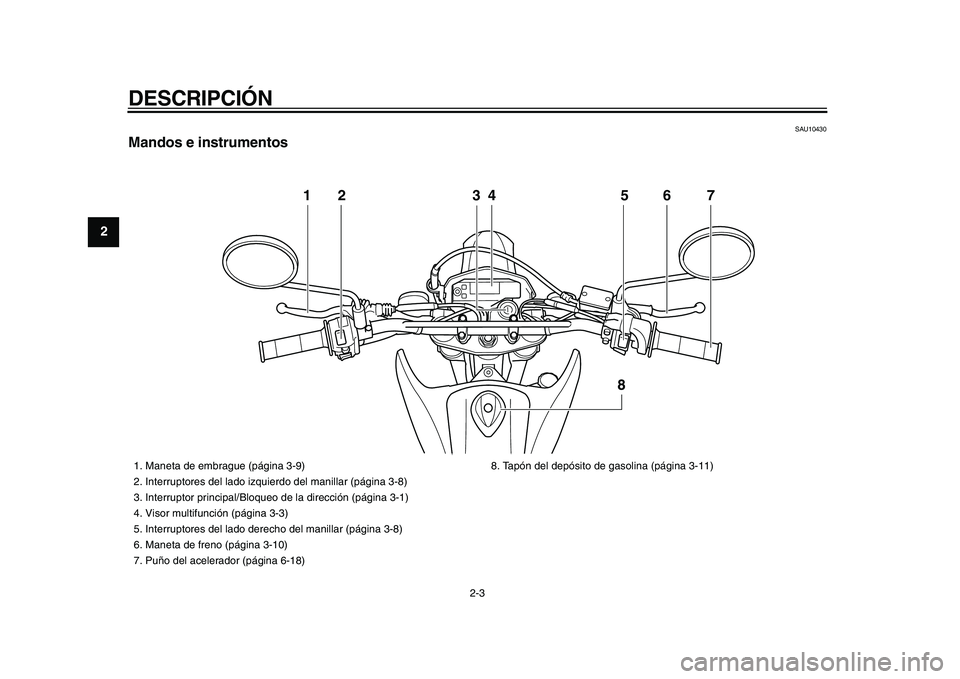

Mandos e instrumentos
12 34 5 6
8
7

1. Maneta de embrague (página 3-9)
2. Interruptores del lado izquierdo del manillar (página 3-8)
3. Interruptor principal/Bloqueo de la dirección (página 3-1)
4. Visor multifunción (página 3-3)
5. Interruptores del lado derecho del manillar (página 3-8)
6. Maneta de freno (página 3-10)
7. Puño del acelerador (página 6-18)8. Tapón del depósito de gasolina (página 3-11)

3-1
2
34
5
6
7
8
9

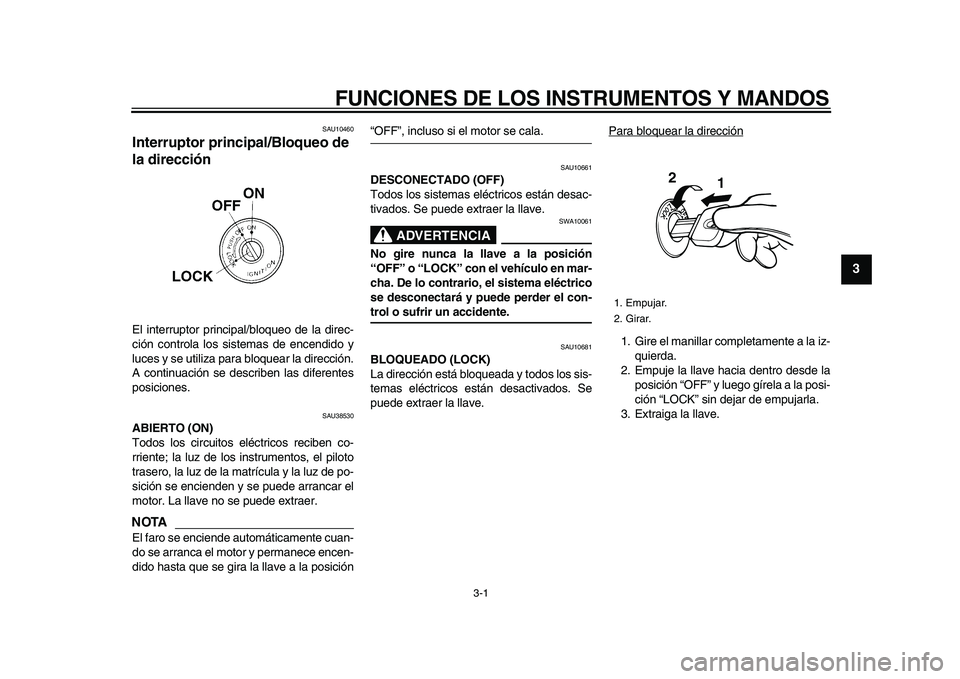

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
SAU10460
Interruptor principal/Bloqueo de
la dirección
El interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.
SAU38530
ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente; la luz de los instrumentos, el piloto
trasero, la luz de la matrícula y la luz de po-
sición se encienden y se puede arrancar el
motor. La llave no se puede extraer.
NOTA

El faro se enciende automáticamente cuan-
do se arranca el motor y permanece encen-
dido hasta que se gira la llave a la posición
“OFF”, incluso si el motor se cala.
SAU10661
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA

SWA10061
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y puede perder el con-
trol o sufrir un accidente.
SAU10681
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los sis-
temas eléctricos están desactivados. Se
puede extraer la llave.Para bloquear la dirección
1. Gire el manillar completamente a la iz-
quierda.
2. Empuje la llave hacia dentro desde la
posición “OFF” y luego gírela a la posi-
ción “LOCK” sin dejar de empujarla.
3. Extraiga la llave.

1. Empujar.
2. Girar.
1
2

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-2
1
2
3
4
5
6
7
8
9

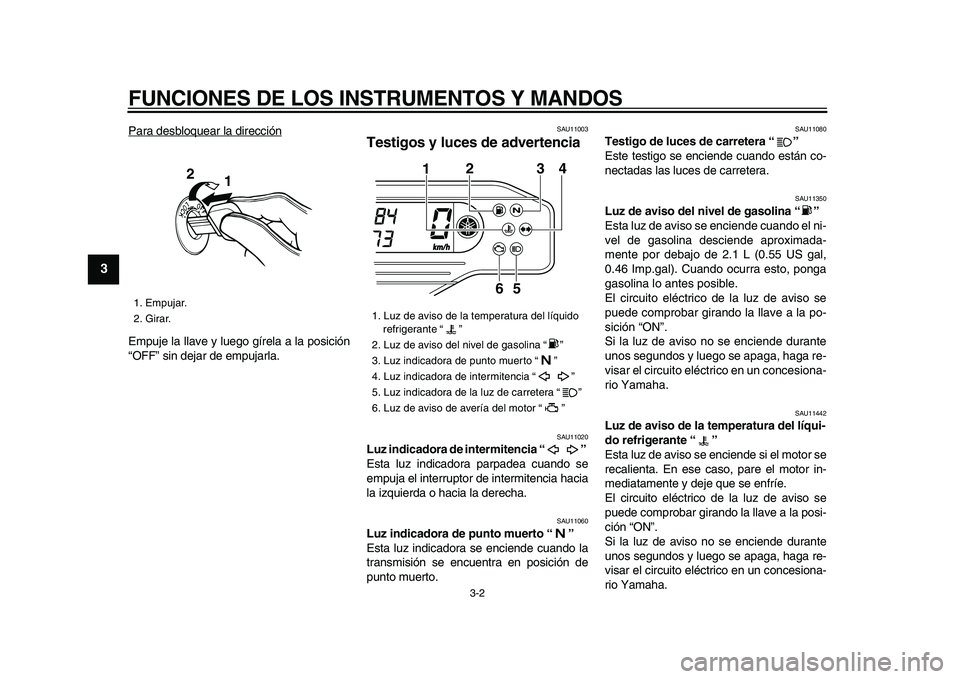

Para desbloquear la dirección
Empuje la llave y luego gírela a la posición
“OFF” sin dejar de empujarla.

SAU11003
Testigos y luces de advertencia
SAU11020
Luz indicadora de intermitencia “”
Esta luz indicadora parpadea cuando se
empuja el interruptor de intermitencia hacia
la izquierda o hacia la derecha.
SAU11060
Luz indicadora de punto muerto “”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11080
Testigo de luces de carretera “”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU11350
Luz de aviso del nivel de gasolina “”
Esta luz de aviso se enciende cuando el ni-
vel de gasolina desciende aproximada-
mente por debajo de 2.1 L (0.55 US gal,
0.46 Imp.gal). Cuando ocurra esto, ponga
gasolina lo antes posible.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la po-
sición “ON”.
Si la luz de aviso no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-
rio Yamaha.
SAU11442
Luz de aviso de la temperatura del líqui-
do refrigerante “”
Esta luz de aviso se enciende si el motor se
recalienta. En ese caso, pare el motor in-
mediatamente y deje que se enfríe.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”.
Si la luz de aviso no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-
rio Yamaha.
1. Empujar.
2. Girar.
1 2

1. Luz de aviso de la temperatura del líquido
refrigerante “ ”
2. Luz de aviso del nivel de gasolina “ ”
3. Luz indicadora de punto muerto “ ”
4. Luz indicadora de intermitencia “ ”
5. Luz indicadora de la luz de carretera “ ”
6. Luz de aviso de avería del motor “ ”
1234
5 6

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
2
34
5
6
7
8
9

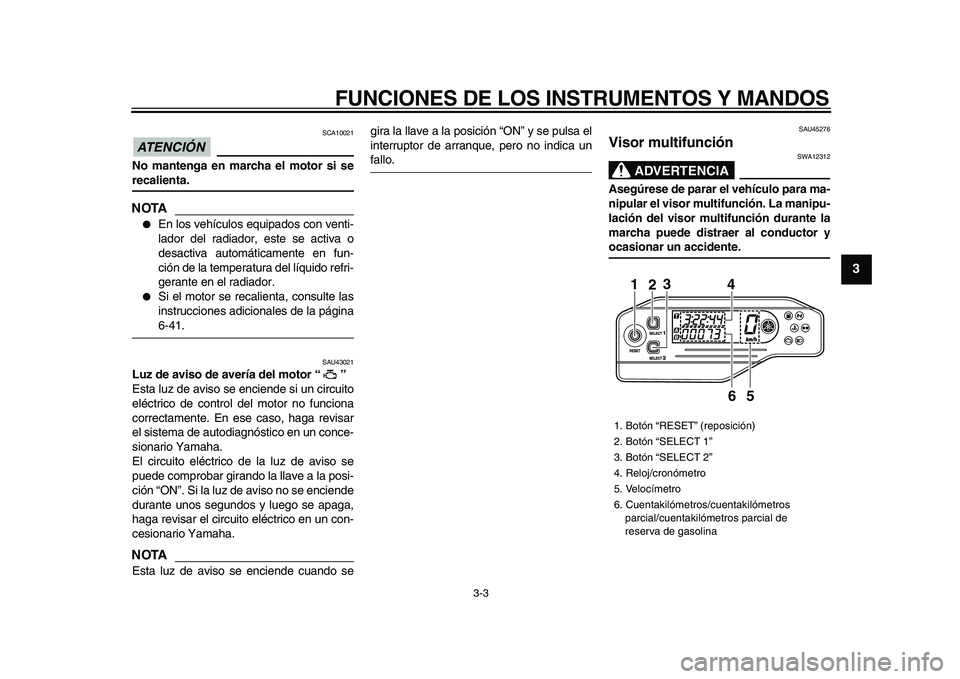

ATENCIÓN

SCA10021
No mantenga en marcha el motor si se
recalienta.
NOTA


En los vehículos equipados con venti-
lador del radiador, este se activa o
desactiva automáticamente en fun-
ción de la temperatura del líquido refri-
gerante en el radiador.

Si el motor se recalienta, consulte las
instrucciones adicionales de la página
6-41.
SAU43021
Luz de aviso de avería del motor “”
Esta luz de aviso se enciende si un circuito
eléctrico de control del motor no funciona
correctamente. En ese caso, haga revisar
el sistema de autodiagnóstico en un conce-
sionario Yamaha.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. Si la luz de aviso no se enciende
durante unos segundos y luego se apaga,
haga revisar el circuito eléctrico en un con-
cesionario Yamaha.
NOTA

Esta luz de aviso se enciende cuando segira la llave a la posición “ON” y se pulsa el
interruptor de arranque, pero no indica un
fallo.
SAU45276
Visor multifunción
ADVERTENCIA

SWA12312
Asegúrese de parar el vehículo para ma-
nipular el visor multifunción. La manipu-
lación del visor multifunción durante la
marcha puede distraer al conductor y
ocasionar un accidente.
1. Botón “RESET” (reposición)
2. Botón “SELECT 1”
3. Botón “SELECT 2”
4. Reloj/cronómetro
5. Velocímetro
6. Cuentakilómetros/cuentakilómetros
parcial/cuentakilómetros parcial de
reserva de gasolina
1
23
4
5
6

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
1
2
3
4
5
6
7
8
9

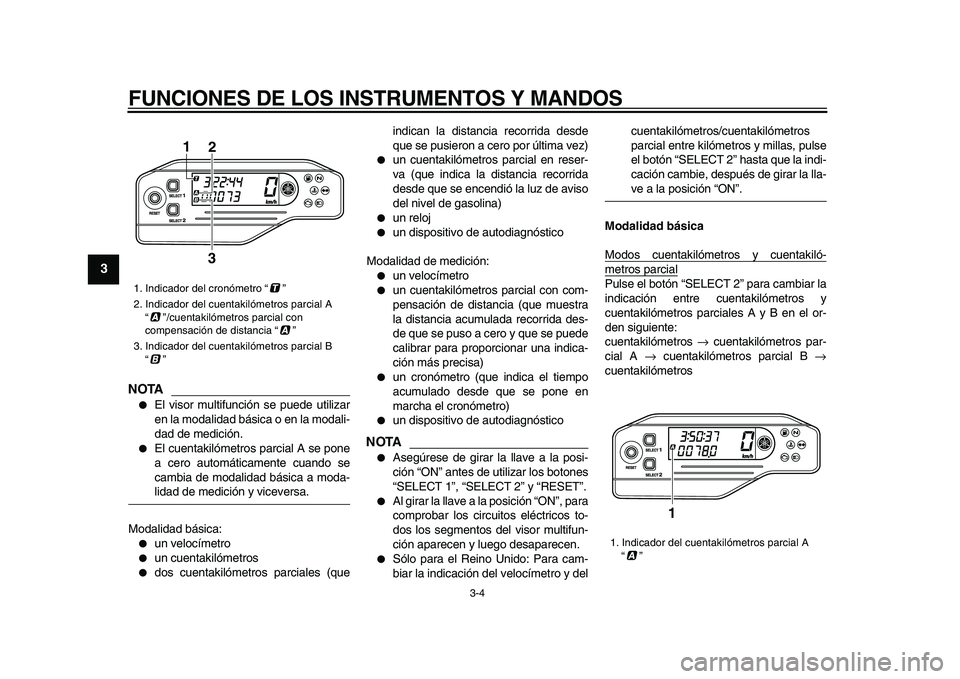

NOTA


El visor multifunción se puede utilizar
en la modalidad básica o en la modali-
dad de medición.

El cuentakilómetros parcial A se pone
a cero automáticamente cuando se
cambia de modalidad básica a moda-
lidad de medición y viceversa.
Modalidad básica:

un velocímetro

un cuentakilómetros

dos cuentakilómetros parciales (queindican la distancia recorrida desde
que se pusieron a cero por última vez)

un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida
desde que se encendió la luz de aviso
del nivel de gasolina)

un reloj

un dispositivo de autodiagnóstico
Modalidad de medición:

un velocímetro

un cuentakilómetros parcial con com-
pensación de distancia (que muestra
la distancia acumulada recorrida des-
de que se puso a cero y que se puede
calibrar para proporcionar una indica-
ción más precisa)

un cronómetro (que indica el tiempo
acumulado desde que se pone en
marcha el cronómetro)

un dispositivo de autodiagnóstico
NOTA


Asegúrese de girar la llave a la posi-
ción “ON” antes de utilizar los botones
“SELECT 1”, “SELECT 2” y “RESET”.

Al girar la llave a la posición “ON”, para
comprobar los circuitos eléctricos to-
dos los segmentos del visor multifun-
ción aparecen y luego desaparecen.

Sólo para el Reino Unido: Para cam-
biar la indicación del velocímetro y delcuentakilómetros/cuentakilómetros
parcial entre kilómetros y millas, pulse
el botón “SELECT 2” hasta que la indi-
cación cambie, después de girar la lla-
ve a la posición “ON”.
Modalidad básica
Modos cuentakilómetros y cuentakiló-
metros parcialPulse el botón “SELECT 2” para cambiar la
indicación entre cuentakilómetros y
cuentakilómetros parciales A y B en el or-
den siguiente:
cuentakilómetros
→
cuentakilómetros par-
cial A
→
cuentakilómetros parcial B
→
cuentakilómetros

1. Indicador del cronómetro “ ”
2. Indicador del cuentakilómetros parcial A
“ ”/cuentakilómetros parcial con
compensación de distancia “ ”
3. Indicador del cuentakilómetros parcial B
“”
1
3
2

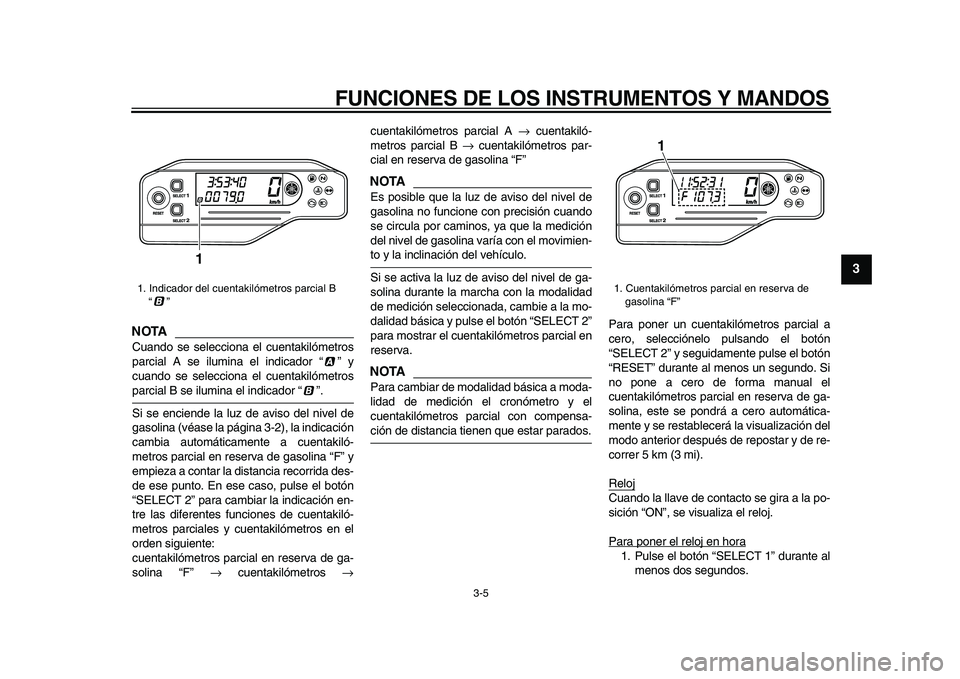

1. Indicador del cuentakilómetros parcial A
“”
1

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
2
34
5
6
7
8
9
NOTA

Cuando se selecciona el cuentakilómetros
parcial A se ilumina el indicador “ ” y
cuando se selecciona el cuentakilómetros
parcial B se ilumina el indicador “ ”.
Si se enciende la luz de aviso del nivel de
gasolina (véase la página 3-2), la indicación
cambia automáticamente a cuentakiló-
metros parcial en reserva de gasolina “F” y
empieza a contar la distancia recorrida des-
de ese punto. En ese caso, pulse el botón
“SELECT 2” para cambiar la indicación en-
tre las diferentes funciones de cuentakiló-
metros parciales y cuentakilómetros en el
orden siguiente:
cuentakilómetros parcial en reserva de ga-
solina “F”
→
cuentakilómetros
→
cuentakilómetros parcial A
→
cuentakiló-
metros parcial B
→
cuentakilómetros par-
cial en reserva de gasolina “F”
NOTA

Es posible que la luz de aviso del nivel de
gasolina no funcione con precisión cuando
se circula por caminos, ya que la medición
del nivel de gasolina varía con el movimien-
to y la inclinación del vehículo.
Si se activa la luz de aviso del nivel de ga-
solina durante la marcha con la modalidad
de medición seleccionada, cambie a la mo-
dalidad básica y pulse el botón “SELECT 2”
para mostrar el cuentakilómetros parcial en
reserva.
NOTA

Para cambiar de modalidad básica a moda-
lidad de medición el cronómetro y el
cuentakilómetros parcial con compensa-
ción de distancia tienen que estar parados.Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el botón
“SELECT 2” y seguidamente pulse el botón
“RESET” durante al menos un segundo. Si
no pone a cero de forma manual el
cuentakilómetros parcial en reserva de ga-
solina, este se pondrá a cero automática-
mente y se restablecerá la visualización del
modo anterior después de repostar y de re-
correr 5 km (3 mi).
Reloj
Cuando la llave de contacto se gira a la po-
sición “ON”, se visualiza el reloj.
Para poner el reloj en hora1. Pulse el botón “SELECT 1” durante al
menos dos segundos.

1. Indicador del cuentakilómetros parcial B
“”
1

1. Cuentakilómetros parcial en reserva de
gasolina “F”
1

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
1
2
3
4
5
6
7
8
9

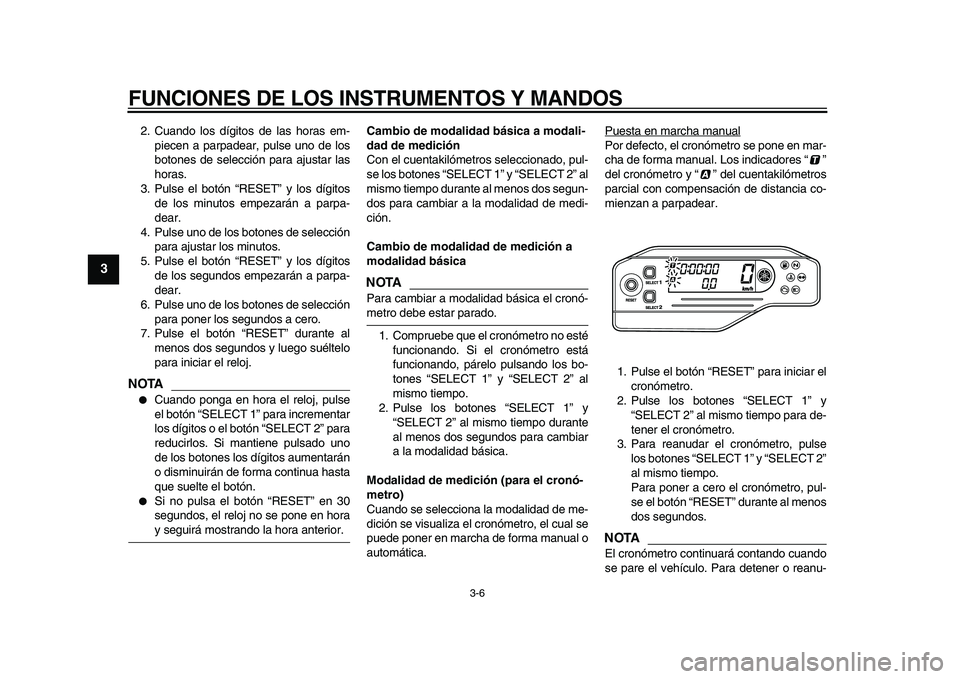

2. Cuando los dígitos de las horas em-
piecen a parpadear, pulse uno de los
botones de selección para ajustar las
horas.
3. Pulse el botón “RESET” y los dígitos
de los minutos empezarán a parpa-
dear.
4. Pulse uno de los botones de selección
para ajustar los minutos.
5. Pulse el botón “RESET” y los dígitos
de los segundos empezarán a parpa-
dear.
6. Pulse uno de los botones de selección
para poner los segundos a cero.
7. Pulse el botón “RESET” durante al
menos dos segundos y luego suéltelo
para iniciar el reloj.
NOTA


Cuando ponga en hora el reloj, pulse
el botón “SELECT 1” para incrementar
los dígitos o el botón “SELECT 2” para
reducirlos. Si mantiene pulsado uno
de los botones los dígitos aumentarán
o disminuirán de forma continua hasta
que suelte el botón.

Si no pulsa el botón “RESET” en 30
segundos, el reloj no se pone en hora
y seguirá mostrando la hora anterior.
Cambio de modalidad básica a modali-
dad de medición
Con el cuentakilómetros seleccionado, pul-
se los botones “SELECT 1” y “SELECT 2” al
mismo tiempo durante al menos dos segun-
dos para cambiar a la modalidad de medi-
ción.
Cambio de modalidad de medición a
modalidad básica
NOTA

Para cambiar a modalidad básica el cronó-
metro debe estar parado.
1. Compruebe que el cronómetro no esté
funcionando. Si el cronómetro está
funcionando, párelo pulsando los bo-
tones “SELECT 1” y “SELECT 2” al
mismo tiempo.
2. Pulse los botones “SELECT 1” y
“SELECT 2” al mismo tiempo durante
al menos dos segundos para cambiar
a la modalidad básica.
Modalidad de medición (para el cronó-
metro)
Cuando se selecciona la modalidad de me-
dición se visualiza el cronómetro, el cual se
puede poner en marcha de forma manual o
automática.Puesta en marcha manual
Por defecto, el cronómetro se pone en mar-
cha de forma manual. Los indicadores “ ”
del cronómetro y “ ” del cuentakilómetros
parcial con compensación de distancia co-
mienzan a parpadear.
1. Pulse el botón “RESET” para iniciar el
cronómetro.
2. Pulse los botones “SELECT 1” y
“SELECT 2” al mismo tiempo para de-
tener el cronómetro.
3. Para reanudar el cronómetro, pulse
los botones “SELECT 1” y “SELECT 2”
al mismo tiempo.
Para poner a cero el cronómetro, pul-
se el botón “RESET” durante al menos
dos segundos.NOTA

El cronómetro continuará contando cuando
se pare el vehículo. Para detener o reanu-
