YAMAHA WR 250X 2009 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2009, Model line: WR 250X, Model: YAMAHA WR 250X 2009Pages: 96, tamaño PDF: 2.15 MB

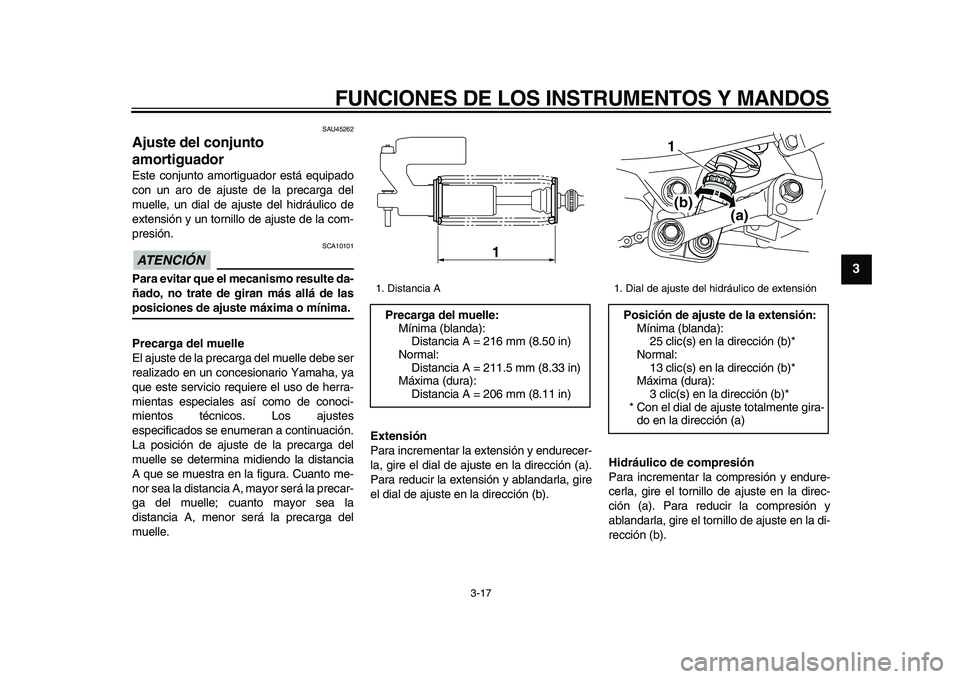

Page 31 of 96
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-17
2
34
5
6
7
8
9
SAU45262
Ajuste del conjunto
amortiguador
Este conjunto amortiguador está equipado
con un aro de ajuste de la precarga del
muelle, un dial de ajuste del hidráulico de
extensión y un tornillo de ajuste de la com-
presión.
ATENCIÓN
SCA10101
Para evitar que el mecanismo resulte da-
ñado, no trate de giran más allá de las
posiciones de ajuste máxima o mínima.
Precarga del muelle
El ajuste de la precarga del muelle debe ser
realizado en un concesionario Yamaha, ya
que este servicio requiere el uso de herra-
mientas especiales así como de conoci-
mientos técnicos. Los ajustes
especificados se enumeran a continuación.
La posición de ajuste de la precarga del
muelle se determina midiendo la distancia
A que se muestra en la figura. Cuanto me-
nor sea la distancia A, mayor será la precar-
ga del muelle; cuanto mayor sea la
distancia A, menor será la precarga del
muelle.
Extensión
Para incrementar la extensión y endurecer-
la, gire el dial de ajuste en la dirección (a).
Para reducir la extensión y ablandarla, gire
el dial de ajuste en la dirección (b).
Hidráulico de compresión
Para incrementar la compresión y endure-
cerla, gire el tornillo de ajuste en la direc-
ción (a). Para reducir la compresión y
ablandarla, gire el tornillo de ajuste en la di-
rección (b).
1. Distancia A
Precarga del muelle:
Mínima (blanda):
Distancia A = 216 mm (8.50 in)
Normal:
Distancia A = 211.5 mm (8.33 in)
Máxima (dura):
Distancia A = 206 mm (8.11 in)1
1. Dial de ajuste del hidráulico de extensión
Posición de ajuste de la extensión:
Mínima (blanda):
25 clic(s) en la dirección (b)*
Normal:
13 clic(s) en la dirección (b)*
Máxima (dura):
3 clic(s) en la dirección (b)*
* Con el dial de ajuste totalmente gira-
do en la dirección (a)
(a) (b) 1

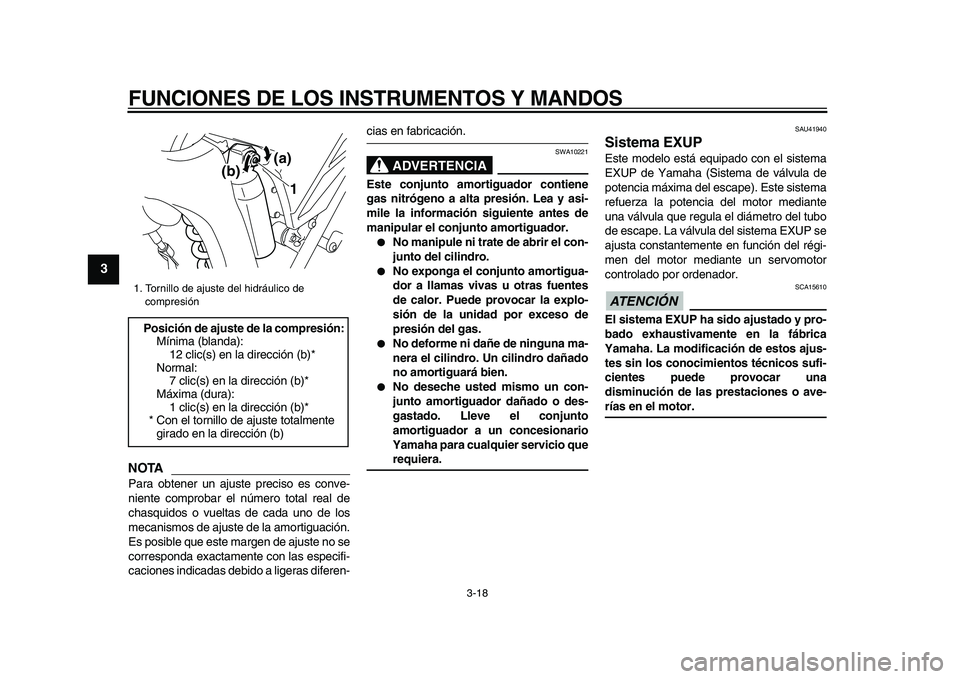

Page 32 of 96
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-18
1
2
3
4
5
6
7
8
9
NOTA
Para obtener un ajuste preciso es conve-
niente comprobar el número total real de
chasquidos o vueltas de cada uno de los
mecanismos de ajuste de la amortiguación.
Es posible que este margen de ajuste no se
corresponda exactamente con las especifi-
caciones indicadas debido a ligeras diferen-
cias en fabricación.
ADVERTENCIA
SWA10221
Este conjunto amortiguador contiene
gas nitrógeno a alta presión. Lea y asi-
mile la información siguiente antes de
manipular el conjunto amortiguador.
No manipule ni trate de abrir el con-
junto del cilindro.
No exponga el conjunto amortigua-
dor a llamas vivas u otras fuentes
de calor. Puede provocar la explo-
sión de la unidad por exceso de
presión del gas.
No deforme ni dañe de ninguna ma-
nera el cilindro. Un cilindro dañado
no amortiguará bien.
No deseche usted mismo un con-
junto amortiguador dañado o des-
gastado. Lleve el conjunto
amortiguador a un concesionario
Yamaha para cualquier servicio que
requiera.
SAU41940
Sistema EXUP
Este modelo está equipado con el sistema
EXUP de Yamaha (Sistema de válvula de
potencia máxima del escape). Este sistema
refuerza la potencia del motor mediante
una válvula que regula el diámetro del tubo
de escape. La válvula del sistema EXUP se
ajusta constantemente en función del régi-
men del motor mediante un servomotor
controlado por ordenador.
ATENCIÓN
SCA15610
El sistema EXUP ha sido ajustado y pro-
bado exhaustivamente en la fábrica
Yamaha. La modificación de estos ajus-
tes sin los conocimientos técnicos sufi-
cientes puede provocar una
disminución de las prestaciones o ave-
rías en el motor.
1. Tornillo de ajuste del hidráulico de
compresión
Posición de ajuste de la compresión:
Mínima (blanda):
12 clic(s) en la dirección (b)*
Normal:
7 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente
girado en la dirección (b)
1 (a)
(b)

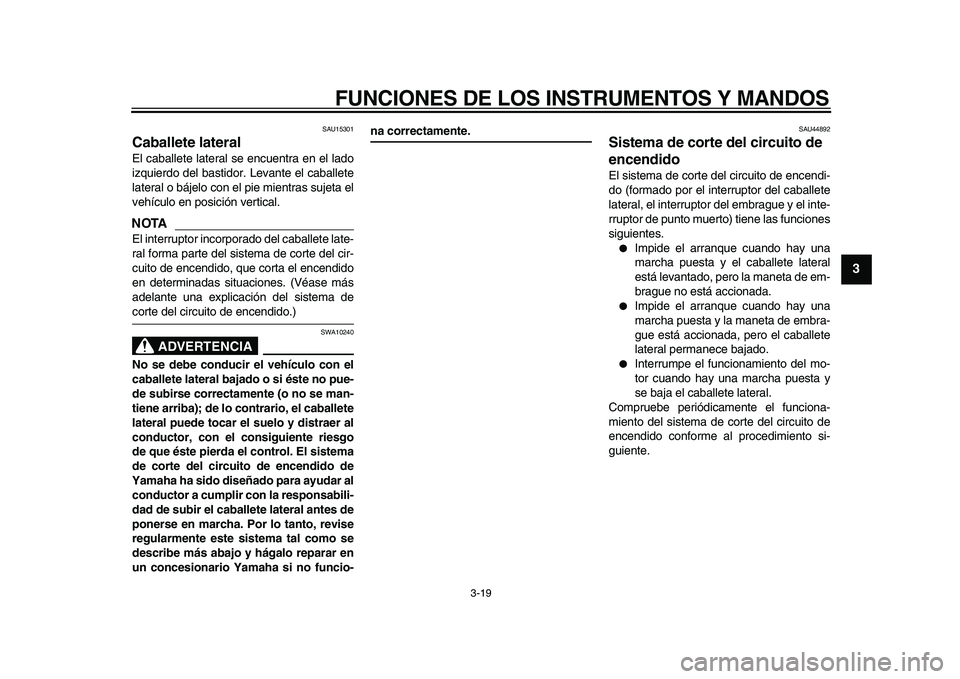

Page 33 of 96
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-19
2
34
5
6
7
8
9
SAU15301
Caballete lateral
El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.
NOTA
El interruptor incorporado del caballete late-
ral forma parte del sistema de corte del cir-
cuito de encendido, que corta el encendido
en determinadas situaciones. (Véase más
adelante una explicación del sistema de
corte del circuito de encendido.)
ADVERTENCIA
SWA10240
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
de corte del circuito de encendido de
Yamaha ha sido diseñado para ayudar al
conductor a cumplir con la responsabili-
dad de subir el caballete lateral antes de
ponerse en marcha. Por lo tanto, revise
regularmente este sistema tal como se
describe más abajo y hágalo reparar en
un concesionario Yamaha si no funcio-
na correctamente.
SAU44892
Sistema de corte del circuito de
encendido
El sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto) tiene las funciones
siguientes.
Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.
Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.
Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.

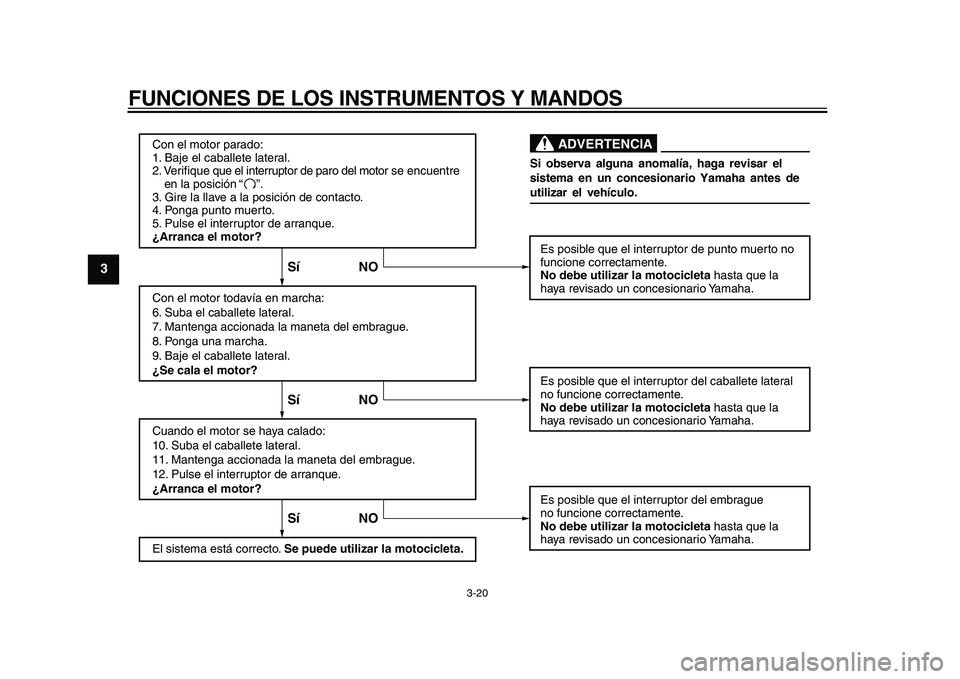

Page 34 of 96
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-20
1
2
3
4
5
6
7
8
9
Con el motor parado:
1. Baje el caballete lateral.
2. Verifique que el interruptor de paro del motor se encuentre
en la posición
3. Gire la llave a la posición de contacto.
4. Ponga punto muerto.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga accionada la maneta del embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Mantenga accionada la maneta del embrague.
12. Pulse el interruptor de arranque.
¿Arranca el motor?
El sistema está correcto. Se puede utilizar la motocicleta.Es posible que el interruptor de punto muerto no
funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del caballete lateral
no funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del embrague
no funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Sí NO Sí NO Sí NO
Si observa alguna anomalía, haga revisar el
sistema en un concesionario Yamaha antes de
utilizar el vehículo.
ADVERTENCIA
“ ”.

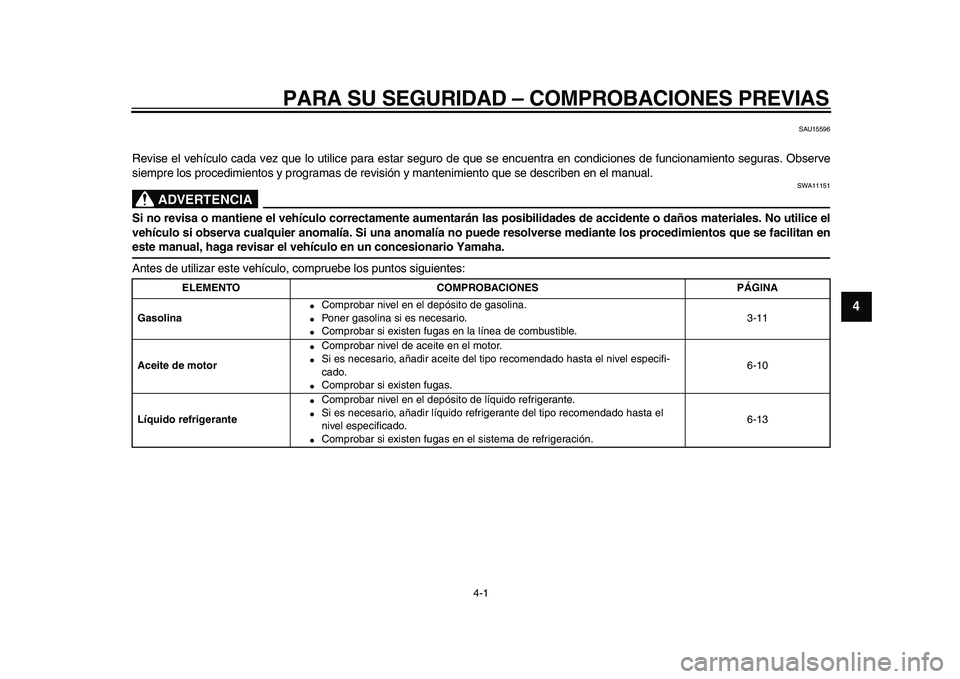

Page 35 of 96
4-1
2
3
45
6
7
8
9
PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
SAU15596
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condiciones de funcionamiento seguras. Observe
siempre los procedimientos y programas de revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11151
Si no revisa o mantiene el vehículo correctamente aumentarán las posibilidades de accidente o daños materiales. No utilice el
vehículo si observa cualquier anomalía. Si una anomalía no puede resolverse mediante los procedimientos que se facilitan en
este manual, haga revisar el vehículo en un concesionario Yamaha.
Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Gasolina
Comprobar nivel en el depósito de gasolina.
Poner gasolina si es necesario.
Comprobar si existen fugas en la línea de combustible.3-11
Aceite de motor
Comprobar nivel de aceite en el motor.
Si es necesario, añadir aceite del tipo recomendado hasta el nivel especifi-
cado.
Comprobar si existen fugas.6-10
Líquido refrigerante
Comprobar nivel en el depósito de líquido refrigerante.
Si es necesario, añadir líquido refrigerante del tipo recomendado hasta el
nivel especificado.
Comprobar si existen fugas en el sistema de refrigeración.6-13

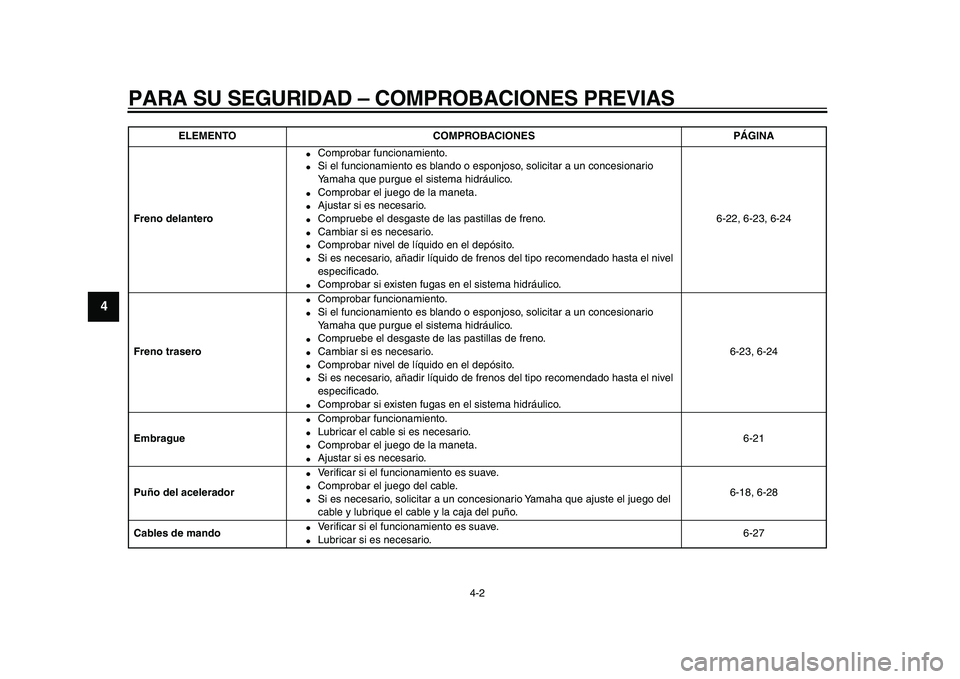

Page 36 of 96
PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-2
1
2
3
4
5
6
7
8
9
Freno delantero
Comprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario
Yamaha que purgue el sistema hidráulico.
Comprobar el juego de la maneta.
Ajustar si es necesario.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel
especificado.
Comprobar si existen fugas en el sistema hidráulico.6-22, 6-23, 6-24
Freno trasero
Comprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario
Yamaha que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel
especificado.
Comprobar si existen fugas en el sistema hidráulico.6-23, 6-24
Embrague
Comprobar funcionamiento.
Lubricar el cable si es necesario.
Comprobar el juego de la maneta.
Ajustar si es necesario.6-21
Puño del acelerador
Verificar si el funcionamiento es suave.
Comprobar el juego del cable.
Si es necesario, solicitar a un concesionario Yamaha que ajuste el juego del
cable y lubrique el cable y la caja del puño.6-18, 6-28
Cables de mando
Verificar si el funcionamiento es suave.
Lubricar si es necesario.6-27
ELEMENTO COMPROBACIONES PÁGINA

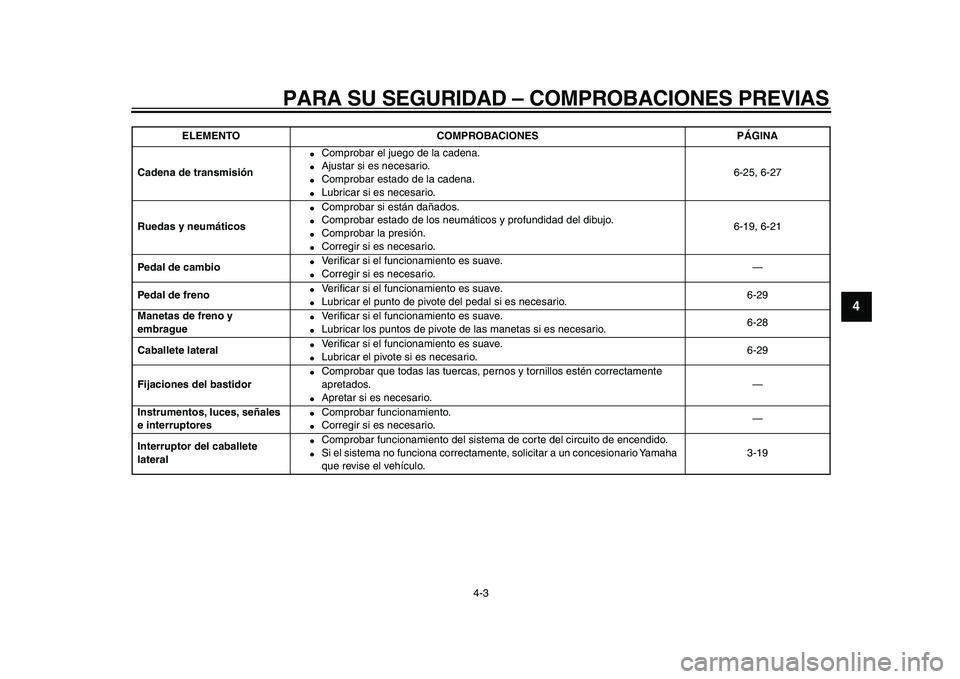

Page 37 of 96
PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-3
2
3
45
6
7
8
9
Cadena de transmisión
Comprobar el juego de la cadena.
Ajustar si es necesario.
Comprobar estado de la cadena.
Lubricar si es necesario.6-25, 6-27
Ruedas y neumáticos
Comprobar si están dañados.
Comprobar estado de los neumáticos y profundidad del dibujo.
Comprobar la presión.
Corregir si es necesario.6-19, 6-21
Pedal de cambio
Verificar si el funcionamiento es suave.
Corregir si es necesario.—
Pedal de freno
Verificar si el funcionamiento es suave.
Lubricar el punto de pivote del pedal si es necesario.6-29
Manetas de freno y
embrague
Verificar si el funcionamiento es suave.
Lubricar los puntos de pivote de las manetas si es necesario.6-28
Caballete lateral
Verificar si el funcionamiento es suave.
Lubricar el pivote si es necesario.6-29
Fijaciones del bastidor
Comprobar que todas las tuercas, pernos y tornillos estén correctamente
apretados.
Apretar si es necesario.—
Instrumentos, luces, señales
e interruptores
Comprobar funcionamiento.
Corregir si es necesario.—
Interruptor del caballete
lateral
Comprobar funcionamiento del sistema de corte del circuito de encendido.
Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha
que revise el vehículo.3-19
ELEMENTO COMPROBACIONES PÁGINA
Page 38 of 96
5-1
1
2
3
4
5
6
7
8
9
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
SAU15951
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10271
Si no se familiariza con los mandos pue-
de perder el control, con el consiguiente
riesgo de accidente o daños personales.
SAU46632
NOTA
Este modelo está equipado con:
un sensor de ángulo de inclinación
para que se pare el motor en caso de
vuelco. En este caso la pantalla multi-
función muestra el código de error 30,
pero no se trata de un fallo. Gire la lla-
ve a “OFF” y vuelva a girarla a “ON”
para eliminar el código de error. De lo
contrario el motor no arrancará, aun-
que gire al pulsar el interruptor de
arranque.
un sistema de paro automático del
motor. El motor se para automática-
mente si se deja al ralentí durante 20
minutos. En este caso la pantalla mul-
tifunción muestra el código de error
70, pero no se trata de un fallo. Pulse
el interruptor de arranque para elimi-
nar el código de error y volver a poner
en marcha el motor.
SAU45123
Arranque del motor
Para que el sistema de corte del circuito de
encendido permita el arranque, deben cum-
plirse una de las condiciones siguientes:
La transmisión esté en la posición de
punto muerto.
Haya una marcha puesta, con la ma-
neta de embrague accionada y el ca-
ballete lateral subido.
Para más información, consulte la pá-
gina 3-19.
1. Gire la llave a la posición “ON” y verifi-
que que el interruptor de paro del mo-
tor se encuentre en “ ”.
Las luces de aviso siguientes deben
encenderse durante unos segundos y
luego apagarse.
Luz de aviso del nivel de gasolina
Luz de aviso de la temperatura del lí-
quido refrigerante
Luz de aviso de avería del motor
ATENCIÓN
SCA15482
Si una de las luces de aviso no se apaga,
consulte en la página 3-2 las instruccio-
nes para comprobar el correspondiente
circuito.
2. Ponga punto muerto. (Consulte la
página 5-2). La luz indicadora de
punto muerto se debe encender. Si
Page 39 of 96

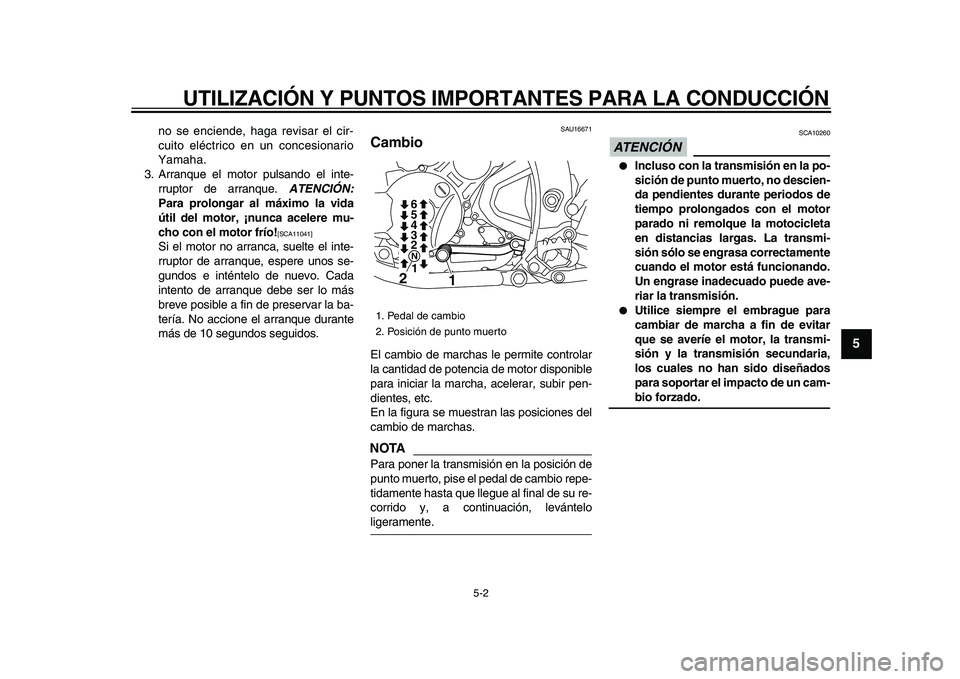

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-2
2
3
4
56
7
8
9
no se enciende, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
3. Arranque el motor pulsando el inte-
rruptor de arranque.
ATENCIÓN:
Para prolongar al máximo la vida
útil del motor, ¡nunca acelere mu-
cho con el motor frío!
[SCA11041]
Si el motor no arranca, suelte el inte-
rruptor de arranque, espere unos se-
gundos e inténtelo de nuevo. Cada
intento de arranque debe ser lo más
breve posible a fin de preservar la ba-
tería. No accione el arranque durante
más de 10 segundos seguidos.
SAU16671
Cambio
El cambio de marchas le permite controlar
la cantidad de potencia de motor disponible
para iniciar la marcha, acelerar, subir pen-
dientes, etc.
En la figura se muestran las posiciones del
cambio de marchas.
NOTA
Para poner la transmisión en la posición de
punto muerto, pise el pedal de cambio repe-
tidamente hasta que llegue al final de su re-
corrido y, a continuación, levántelo
ligeramente.
ATENCIÓN
SCA10260
Incluso con la transmisión en la po-
sición de punto muerto, no descien-
da pendientes durante periodos de
tiempo prolongados con el motor
parado ni remolque la motocicleta
en distancias largas. La transmi-
sión sólo se engrasa correctamente
cuando el motor está funcionando.
Un engrase inadecuado puede ave-
riar la transmisión.
Utilice siempre el embrague para
cambiar de marcha a fin de evitar
que se averíe el motor, la transmi-
sión y la transmisión secundaria,
los cuales no han sido diseñados
para soportar el impacto de un cam-
bio forzado.
1. Pedal de cambio
2. Posición de punto muerto
1
1 2 3 4 5N26
Page 40 of 96
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-3
1
2
3
4
5
6
7
8
9

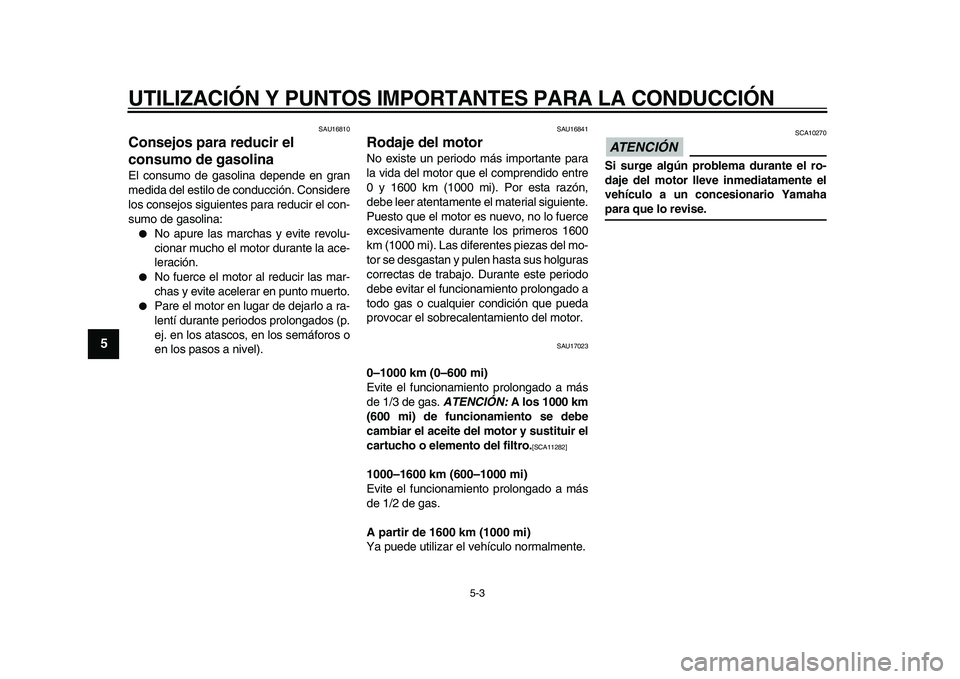

SAU16810
Consejos para reducir el
consumo de gasolina
El consumo de gasolina depende en gran
medida del estilo de conducción. Considere
los consejos siguientes para reducir el con-
sumo de gasolina:
No apure las marchas y evite revolu-
cionar mucho el motor durante la ace-
leración.
No fuerce el motor al reducir las mar-
chas y evite acelerar en punto muerto.
Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados (p.
ej. en los atascos, en los semáforos o
en los pasos a nivel).
SAU16841
Rodaje del motor
No existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1600 km (1000 mi). Por esta razón,
debe leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros 1600
km (1000 mi). Las diferentes piezas del mo-
tor se desgastan y pulen hasta sus holguras
correctas de trabajo. Durante este periodo
debe evitar el funcionamiento prolongado a
todo gas o cualquier condición que pueda
provocar el sobrecalentamiento del motor.
SAU17023
0–1000 km (0–600 mi)
Evite el funcionamiento prolongado a más
de 1/3 de gas.
ATENCIÓN:
A los 1000 km
(600 mi) de funcionamiento se debe
cambiar el aceite del motor y sustituir el
cartucho o elemento del filtro.
[SCA11282]
1000–1600 km (600–1000 mi)
Evite el funcionamiento prolongado a más
de 1/2 de gas.
A partir de 1600 km (1000 mi)
Ya puede utilizar el vehículo normalmente.
ATENCIÓN
SCA10270
Si surge algún problema durante el ro-
daje del motor lleve inmediatamente el
vehículo a un concesionario Yamaha
para que lo revise.
