YAMAHA WR 250X 2009 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2009, Model line: WR 250X, Model: YAMAHA WR 250X 2009Pages: 96, PDF Dimensioni: 2.14 MB
Page 31 of 96
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
2
34
5
6
7
8
9

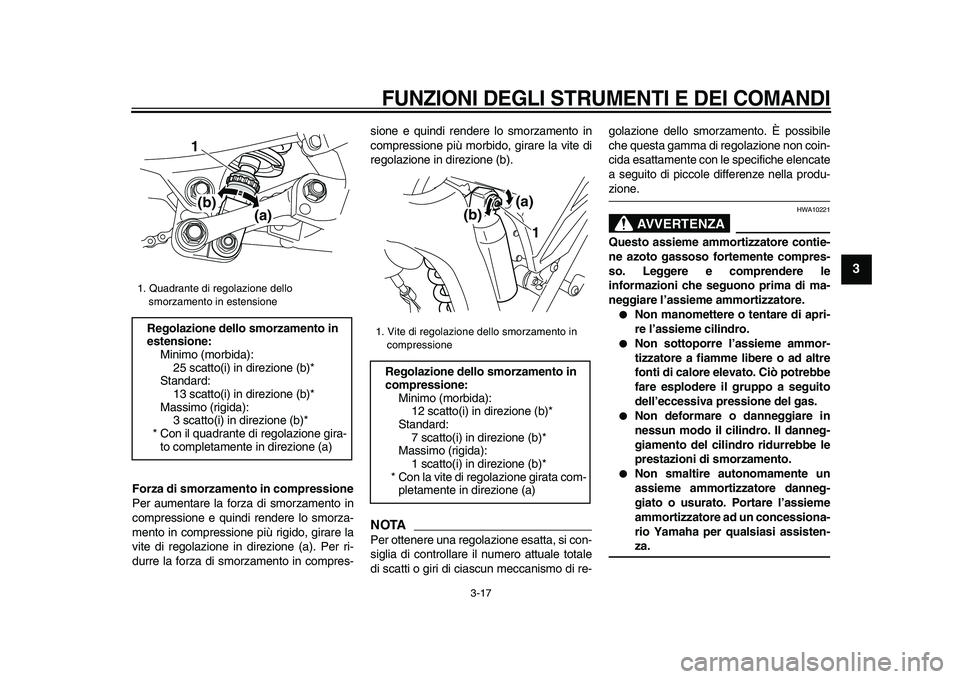

Forza di smorzamento in compressione
Per aumentare la forza di smorzamento in
compressione e quindi rendere lo smorza-
mento in compressione più rigido, girare la
vite di regolazione in direzione (a). Per ri-
durre la forza di smorzamento in compres-sione e quindi rendere lo smorzamento in
compressione più morbido, girare la vite di
regolazione in direzione (b).
NOTA
Per ottenere una regolazione esatta, si con-
siglia di controllare il numero attuale totale
di scatti o giri di ciascun meccanismo di re-golazione dello smorzamento. È possibile
che questa gamma di regolazione non coin-
cida esattamente con le specifiche elencate
a seguito di piccole differenze nella produ-
zione.
AVVERTENZA
HWA10221
Questo assieme ammortizzatore contie-
ne azoto gassoso fortemente compres-
so. Leggere e comprendere le
informazioni che seguono prima di ma-
neggiare l’assieme ammortizzatore.
Non manomettere o tentare di apri-
re l’assieme cilindro.
Non sottoporre l’assieme ammor-
tizzatore a fiamme libere o ad altre
fonti di calore elevato. Ciò potrebbe
fare esplodere il gruppo a seguito
dell’eccessiva pressione del gas.
Non deformare o danneggiare in
nessun modo il cilindro. Il danneg-
giamento del cilindro ridurrebbe le
prestazioni di smorzamento.
Non smaltire autonomamente un
assieme ammortizzatore danneg-
giato o usurato. Portare l’assieme
ammortizzatore ad un concessiona-
rio Yamaha per qualsiasi assisten-
za.
1. Quadrante di regolazione dello
smorzamento in estensione
Regolazione dello smorzamento in
estensione:
Minimo (morbida):
25 scatto(i) in direzione (b)*
Standard:
13 scatto(i) in direzione (b)*
Massimo (rigida):
3 scatto(i) in direzione (b)*
* Con il quadrante di regolazione gira-
to completamente in direzione (a)
(a) (b) 1
1. Vite di regolazione dello smorzamento in
compressione
Regolazione dello smorzamento in
compressione:
Minimo (morbida):
12 scatto(i) in direzione (b)*
Standard:
7 scatto(i) in direzione (b)*
Massimo (rigida):
1 scatto(i) in direzione (b)*
* Con la vite di regolazione girata com-
pletamente in direzione (a)
1 (a)
(b)
Page 32 of 96
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-18
1
2
3
4
5
6
7
8
9
HAU41940

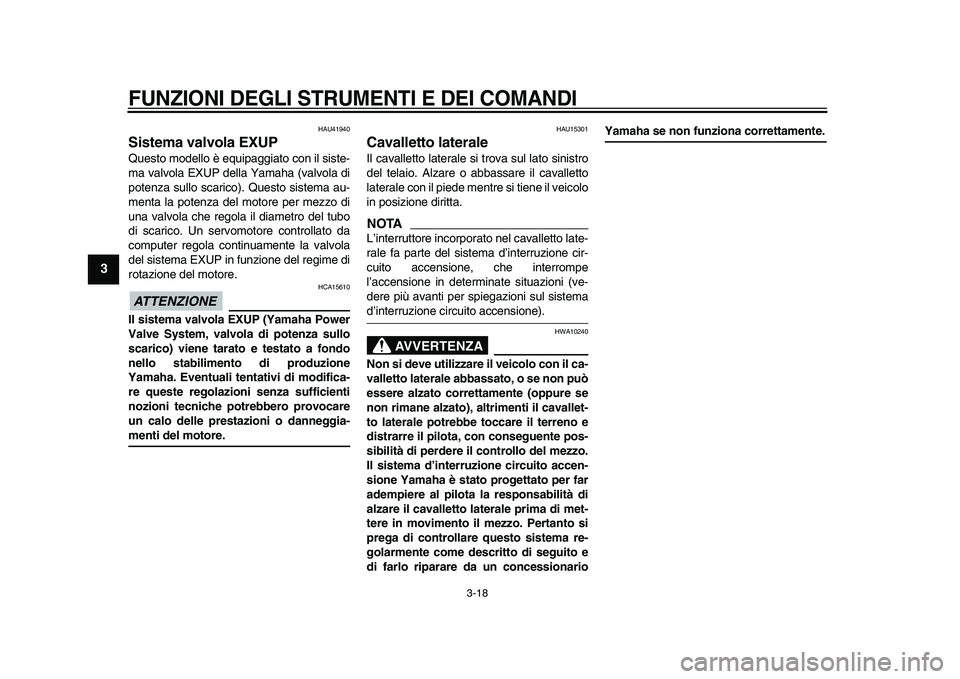

Sistema valvola EXUP
Questo modello è equipaggiato con il siste-
ma valvola EXUP della Yamaha (valvola di
potenza sullo scarico). Questo sistema au-
menta la potenza del motore per mezzo di
una valvola che regola il diametro del tubo
di scarico. Un servomotore controllato da
computer regola continuamente la valvola
del sistema EXUP in funzione del regime di
rotazione del motore.
ATTENZIONE
HCA15610
Il sistema valvola EXUP (Yamaha Power
Valve System, valvola di potenza sullo
scarico) viene tarato e testato a fondo
nello stabilimento di produzione
Yamaha. Eventuali tentativi di modifica-
re queste regolazioni senza sufficienti
nozioni tecniche potrebbero provocare
un calo delle prestazioni o danneggia-
menti del motore.
HAU15301
Cavalletto laterale
Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.
NOTA
L’interruttore incorporato nel cavalletto late-
rale fa parte del sistema d’interruzione cir-
cuito accensione, che interrompe
l’accensione in determinate situazioni (ve-
dere più avanti per spiegazioni sul sistema
d’interruzione circuito accensione).
AVVERTENZA
HWA10240
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se non può
essere alzato correttamente (oppure se
non rimane alzato), altrimenti il cavallet-
to laterale potrebbe toccare il terreno e
distrarre il pilota, con conseguente pos-
sibilità di perdere il controllo del mezzo.
Il sistema d’interruzione circuito accen-
sione Yamaha è stato progettato per far
adempiere al pilota la responsabilità di
alzare il cavalletto laterale prima di met-
tere in movimento il mezzo. Pertanto si
prega di controllare questo sistema re-
golarmente come descritto di seguito e
di farlo riparare da un concessionario
Yamaha se non funziona correttamente.
Page 33 of 96
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-19
2
34
5
6
7
8
9
HAU44892

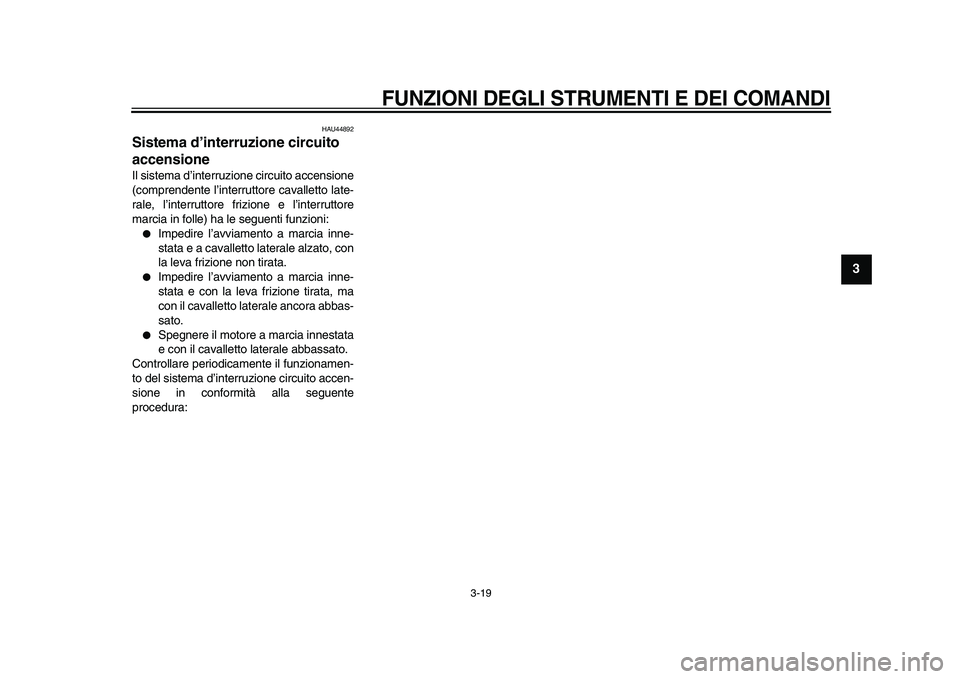

Sistema d’interruzione circuito
accensione
Il sistema d’interruzione circuito accensione
(comprendente l’interruttore cavalletto late-
rale, l’interruttore frizione e l’interruttore
marcia in folle) ha le seguenti funzioni:
Impedire l’avviamento a marcia inne-
stata e a cavalletto laterale alzato, con
la leva frizione non tirata.
Impedire l’avviamento a marcia inne-
stata e con la leva frizione tirata, ma
con il cavalletto laterale ancora abbas-
sato.
Spegnere il motore a marcia innestata
e con il cavalletto laterale abbassato.
Controllare periodicamente il funzionamen-
to del sistema d’interruzione circuito accen-
sione in conformità alla seguente
procedura:
Page 34 of 96
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-20
1
2
3
4
5
6
7
8
9

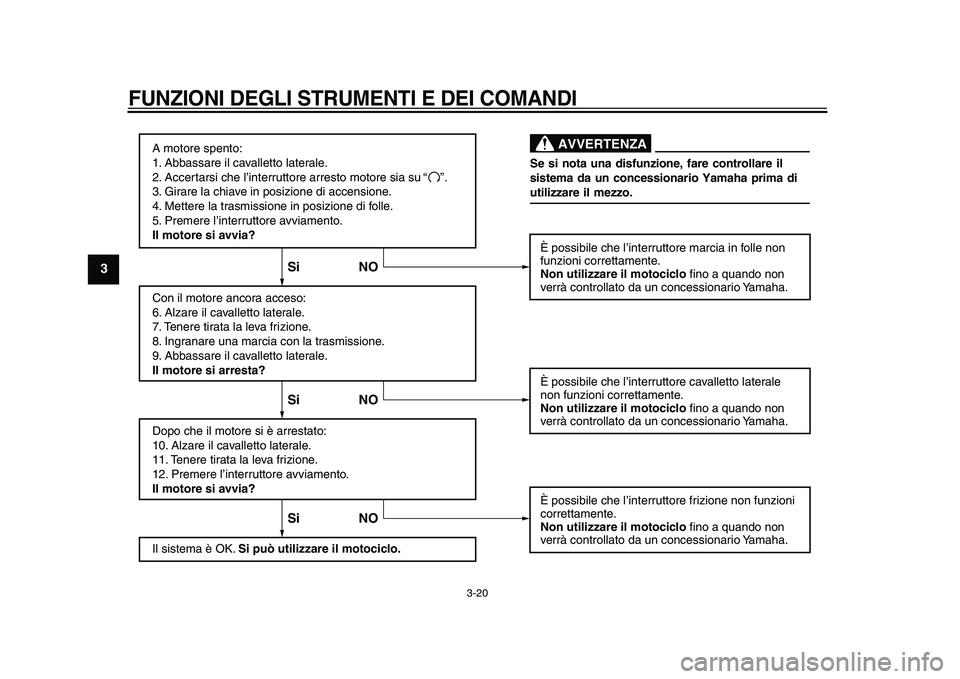

A motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore arresto motore sia su
3. Girare la chiave in posizione di accensione.
4. Mettere la trasmissione in posizione di folle.
5. Premere l’interruttore avviamento.
Il motore si avvia?
Con il motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva frizione.
8. Ingranare una marcia con la trasmissione.
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Dopo che il motore si è arrestato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva frizione.
12. Premere l’interruttore avviamento.
Il motore si avvia?
Il sistema è OK. Si può utilizzare il motociclo.È possibile che l’interruttore marcia in folle non
funzioni correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore cavalletto laterale
non funzioni correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore frizione non funzioni
correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
Si NO Si NO Si NO
Se si nota una disfunzione, fare controllare il
sistema da un concessionario Yamaha prima di
utilizzare il mezzo.
AVVERTENZA
“ ”.
Page 35 of 96
4-1
2
3
45
6
7
8
9

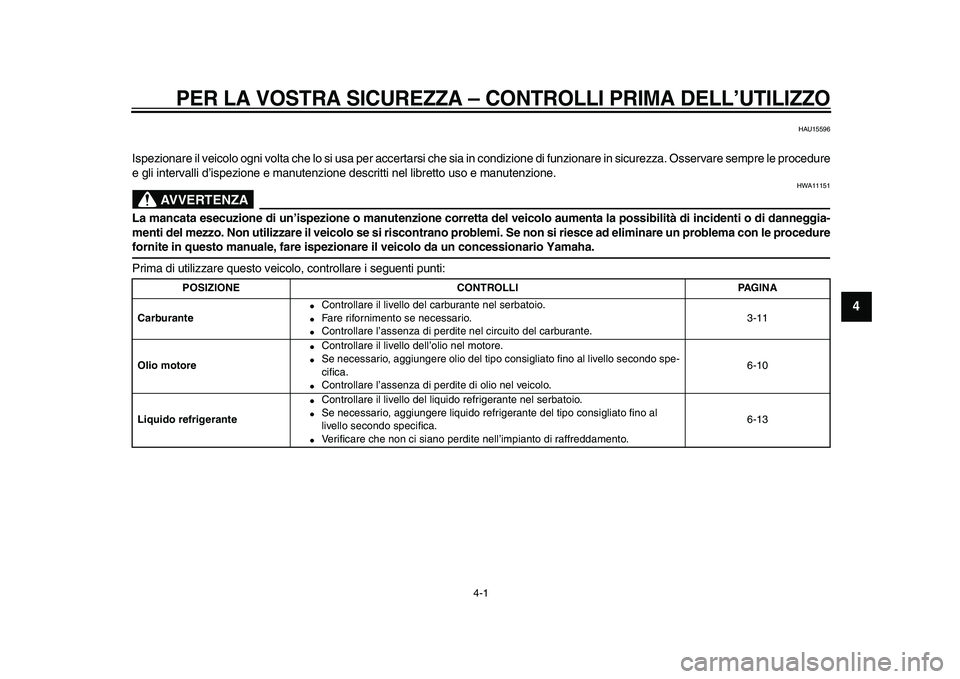

PER LA VOSTRA SICUREZZA
– CONTROLLI PRIMA DELL’UTILIZZO
HAU15596
Ispezionare il veicolo ogni volta che lo si usa per accertarsi che sia in condizione di funzionare in sicurezza. Osservare sempre le procedure
e gli intervalli d’ispezione e manutenzione descritti nel libretto uso e manutenzione.
AVVERTENZA
HWA11151
La mancata esecuzione di un’ispezione o manutenzione corretta del veicolo aumenta la possibilità di incidenti o di danneggia-
menti del mezzo. Non utilizzare il veicolo se si riscontrano problemi. Se non si riesce ad eliminare un problema con le procedure
fornite in questo manuale, fare ispezionare il veicolo da un concessionario Yamaha.
Prima di utilizzare questo veicolo, controllare i seguenti punti:
POSIZIONE CONTROLLI PAGINA
Carburante
Controllare il livello del carburante nel serbatoio.
Fare rifornimento se necessario.
Controllare l’assenza di perdite nel circuito del carburante.3-11
Olio motore
Controllare il livello dell’olio nel motore.
Se necessario, aggiungere olio del tipo consigliato fino al livello secondo spe-
cifica.
Controllare l’assenza di perdite di olio nel veicolo.6-10
Liquido refrigerante
Controllare il livello del liquido refrigerante nel serbatoio.
Se necessario, aggiungere liquido refrigerante del tipo consigliato fino al
livello secondo specifica.
Verificare che non ci siano perdite nell’impianto di raffreddamento.6-13

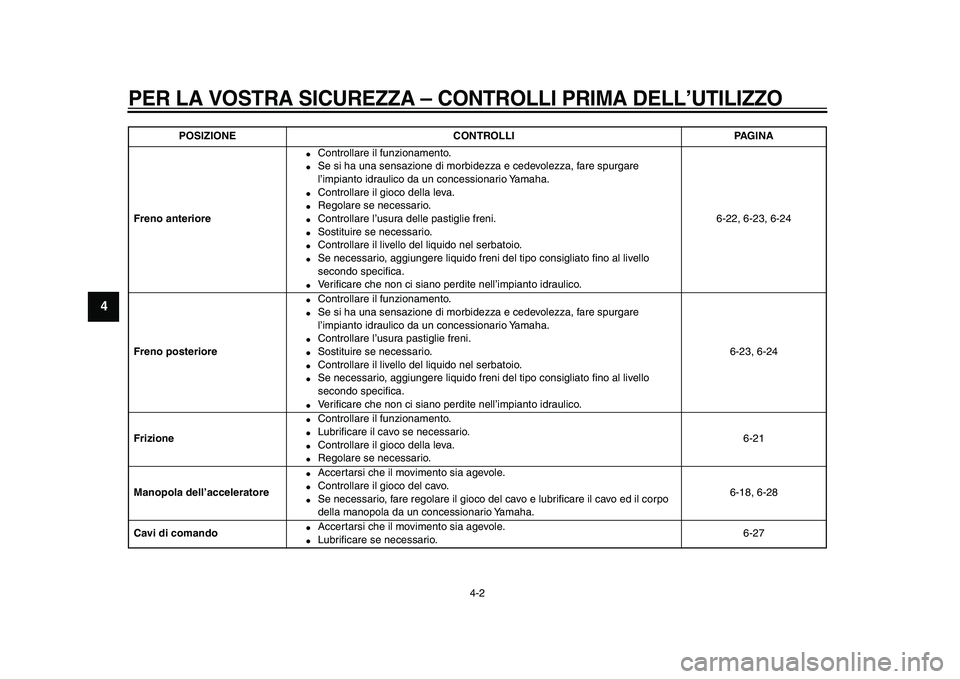

Page 36 of 96
PER LA VOSTRA SICUREZZA
– CONTROLLI PRIMA DELL’UTILIZZO
4-2
1
2
3
4
5
6
7
8
9
Freno anteriore
Controllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare
l’impianto idraulico da un concessionario Yamaha.
Controllare il gioco della leva.
Regolare se necessario.
Controllare l’usura delle pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello
secondo specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-22, 6-23, 6-24
Freno posteriore
Controllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare
l’impianto idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello
secondo specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-23, 6-24
Frizione
Controllare il funzionamento.
Lubrificare il cavo se necessario.
Controllare il gioco della leva.
Regolare se necessario.6-21
Manopola dell’acceleratore
Accertarsi che il movimento sia agevole.
Controllare il gioco del cavo.
Se necessario, fare regolare il gioco del cavo e lubrificare il cavo ed il corpo
della manopola da un concessionario Yamaha.6-18, 6-28
Cavi di comando
Accertarsi che il movimento sia agevole.
Lubrificare se necessario.6-27
POSIZIONE CONTROLLI PAGINA
Page 37 of 96
PER LA VOSTRA SICUREZZA
– CONTROLLI PRIMA DELL’UTILIZZO
4-3
2
3
45
6
7
8
9

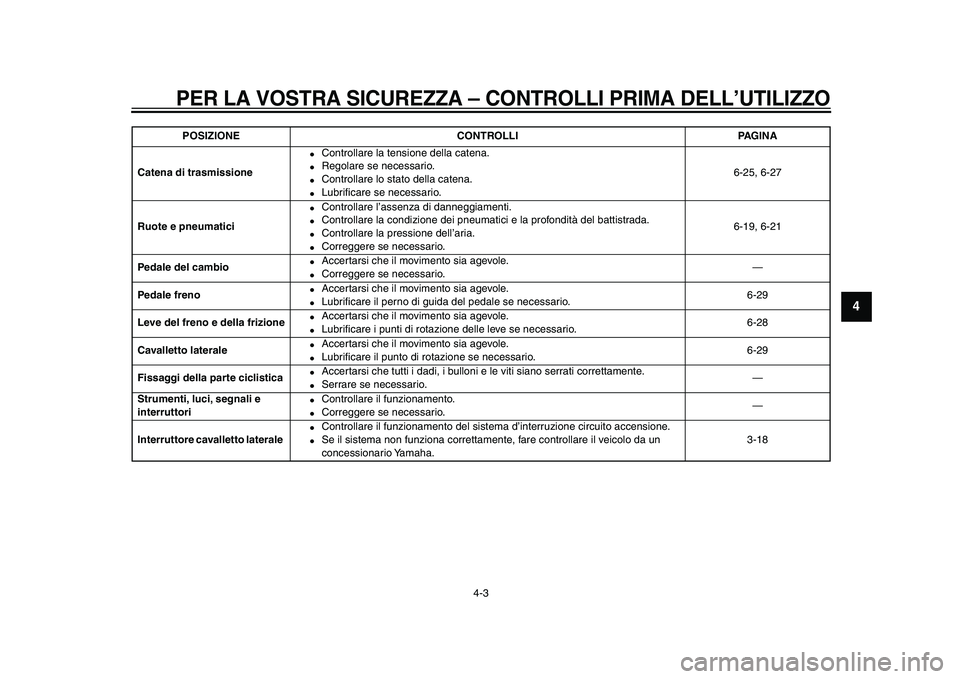

Catena di trasmissione
Controllare la tensione della catena.
Regolare se necessario.
Controllare lo stato della catena.
Lubrificare se necessario.6-25, 6-27
Ruote e pneumatici
Controllare l’assenza di danneggiamenti.
Controllare la condizione dei pneumatici e la profondità del battistrada.
Controllare la pressione dell’aria.
Correggere se necessario.6-19, 6-21
Pedale del cambio
Accertarsi che il movimento sia agevole.
Correggere se necessario.—
Pedale freno
Accertarsi che il movimento sia agevole.
Lubrificare il perno di guida del pedale se necessario.6-29
Leve del freno e della frizione
Accertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione delle leve se necessario.6-28
Cavalletto laterale
Accertarsi che il movimento sia agevole.
Lubrificare il punto di rotazione se necessario.6-29
Fissaggi della parte ciclistica
Accertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
Serrare se necessario.—
Strumenti, luci, segnali e
interruttori
Controllare il funzionamento.
Correggere se necessario.—
Interruttore cavalletto laterale
Controllare il funzionamento del sistema d’interruzione circuito accensione.
Se il sistema non funziona correttamente, fare controllare il veicolo da un
concessionario Yamaha.3-18
POSIZIONE CONTROLLI PAGINA

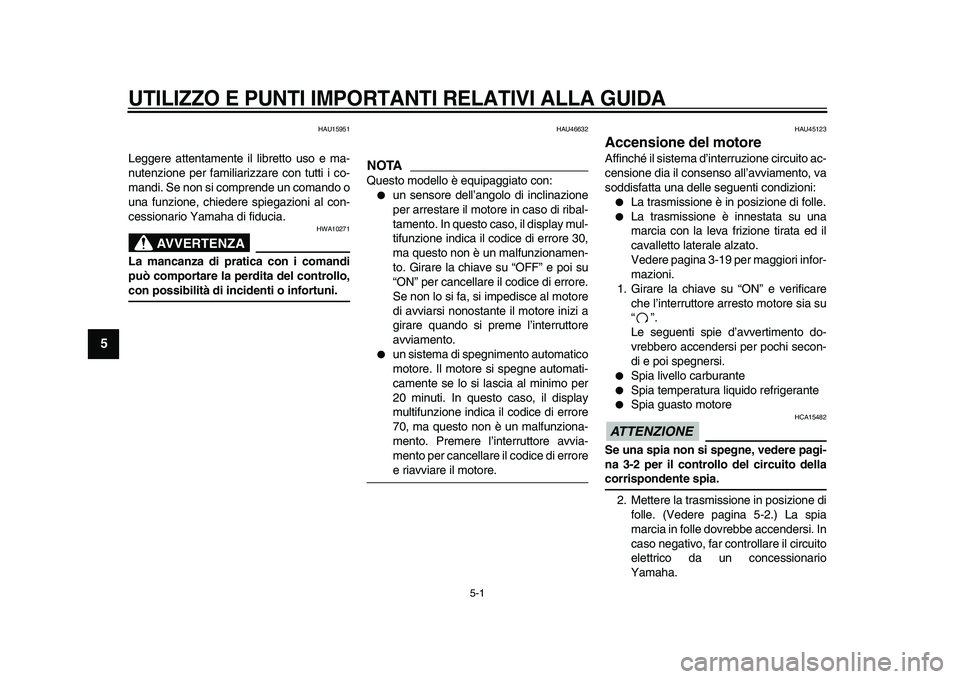

Page 38 of 96
5-1
1
2
3
4
5
6
7
8
9
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
HAU15951
Leggere attentamente il libretto uso e ma-
nutenzione per familiarizzare con tutti i co-
mandi. Se non si comprende un comando o
una funzione, chiedere spiegazioni al con-
cessionario Yamaha di fiducia.
AVVERTENZA
HWA10271
La mancanza di pratica con i comandi
può comportare la perdita del controllo,
con possibilità di incidenti o infortuni.
HAU46632
NOTA
Questo modello è equipaggiato con:
un sensore dell’angolo di inclinazione
per arrestare il motore in caso di ribal-
tamento. In questo caso, il display mul-
tifunzione indica il codice di errore 30,
ma questo non è un malfunzionamen-
to. Girare la chiave su “OFF” e poi su
“ON” per cancellare il codice di errore.
Se non lo si fa, si impedisce al motore
di avviarsi nonostante il motore inizi a
girare quando si preme l’interruttore
avviamento.
un sistema di spegnimento automatico
motore. Il motore si spegne automati-
camente se lo si lascia al minimo per
20 minuti. In questo caso, il display
multifunzione indica il codice di errore
70, ma questo non è un malfunziona-
mento. Premere l’interruttore avvia-
mento per cancellare il codice di errore
e riavviare il motore.
HAU45123
Accensione del motore
Affinché il sistema d’interruzione circuito ac-
censione dia il consenso all’avviamento, va
soddisfatta una delle seguenti condizioni:
La trasmissione è in posizione di folle.
La trasmissione è innestata su una
marcia con la leva frizione tirata ed il
cavalletto laterale alzato.
Vedere pagina 3-19 per maggiori infor-
mazioni.
1. Girare la chiave su “ON” e verificare
che l’interruttore arresto motore sia su
“”.
Le seguenti spie d’avvertimento do-
vrebbero accendersi per pochi secon-
di e poi spegnersi.
Spia livello carburante
Spia temperatura liquido refrigerante
Spia guasto motore
ATTENZIONE
HCA15482
Se una spia non si spegne, vedere pagi-
na 3-2 per il controllo del circuito della
corrispondente spia.
2. Mettere la trasmissione in posizione di
folle. (Vedere pagina 5-2.) La spia
marcia in folle dovrebbe accendersi. In
caso negativo, far controllare il circuito
elettrico da un concessionario
Yamaha.
Page 39 of 96
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-2
2
3
4
56
7
8
9

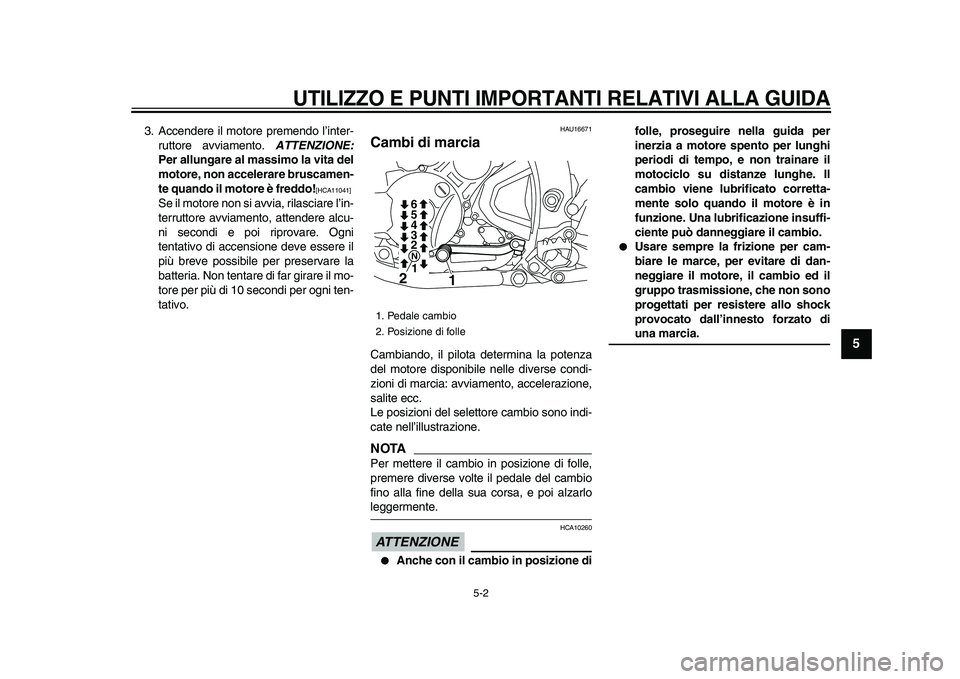

3. Accendere il motore premendo l’inter-
ruttore avviamento.
ATTENZIONE:
Per allungare al massimo la vita del
motore, non accelerare bruscamen-
te quando il motore è freddo!
[HCA11041]
Se il motore non si avvia, rilasciare l’in-
terruttore avviamento, attendere alcu-
ni secondi e poi riprovare. Ogni
tentativo di accensione deve essere il
più breve possibile per preservare la
batteria. Non tentare di far girare il mo-
tore per più di 10 secondi per ogni ten-
tativo.
HAU16671
Cambi di marcia
Cambiando, il pilota determina la potenza
del motore disponibile nelle diverse condi-
zioni di marcia: avviamento, accelerazione,
salite ecc.
Le posizioni del selettore cambio sono indi-
cate nell’illustrazione.
NOTA
Per mettere il cambio in posizione di folle,
premere diverse volte il pedale del cambio
fino alla fine della sua corsa, e poi alzarlo
leggermente.
ATTENZIONE
HCA10260
Anche con il cambio in posizione difolle, proseguire nella guida per
inerzia a motore spento per lunghi
periodi di tempo, e non trainare il
motociclo su distanze lunghe. Il
cambio viene lubrificato corretta-
mente solo quando il motore è in
funzione. Una lubrificazione insuffi-
ciente può danneggiare il cambio.
Usare sempre la frizione per cam-
biare le marce, per evitare di dan-
neggiare il motore, il cambio ed il
gruppo trasmissione, che non sono
progettati per resistere allo shock
provocato dall’innesto forzato di
una marcia.
1. Pedale cambio
2. Posizione di folle
1
1 2 3 4 5N26
Page 40 of 96
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-3
1
2
3
4
5
6
7
8
9
HAU16810

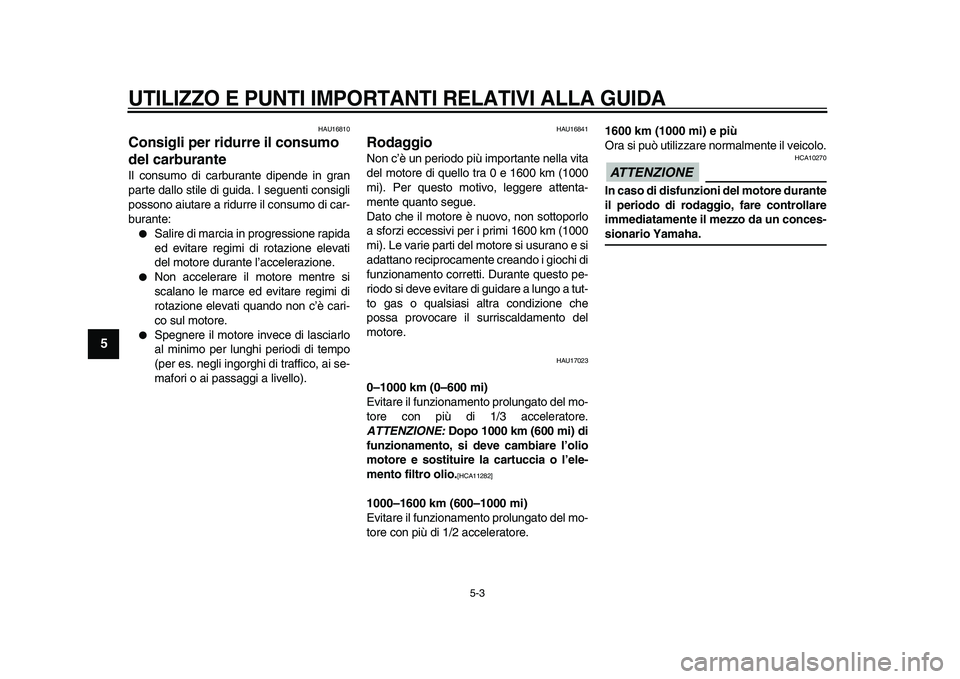

Consigli per ridurre il consumo
del carburante
Il consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:
Salire di marcia in progressione rapida
ed evitare regimi di rotazione elevati
del motore durante l’accelerazione.
Non accelerare il motore mentre si
scalano le marce ed evitare regimi di
rotazione elevati quando non c’è cari-
co sul motore.
Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
HAU16841
Rodaggio
Non c’è un periodo più importante nella vita
del motore di quello tra 0 e 1600 km (1000
mi). Per questo motivo, leggere attenta-
mente quanto segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1600 km (1000
mi). Le varie parti del motore si usurano e si
adattano reciprocamente creando i giochi di
funzionamento corretti. Durante questo pe-
riodo si deve evitare di guidare a lungo a tut-
to gas o qualsiasi altra condizione che
possa provocare il surriscaldamento del
motore.
HAU17023
0–1000 km (0–600 mi)
Evitare il funzionamento prolungato del mo-
tore con più di 1/3 acceleratore.
ATTENZIONE:
Dopo 1000 km (600 mi) di
funzionamento, si deve cambiare l’olio
motore e sostituire la cartuccia o l’ele-
mento filtro olio.
[HCA11282]
1000–1600 km (600–1000 mi)
Evitare il funzionamento prolungato del mo-
tore con più di 1/2 acceleratore.
1600 km (1000 mi) e più
Ora si può utilizzare normalmente il veicolo.
ATTENZIONE
HCA10270
In caso di disfunzioni del motore durante
il periodo di rodaggio, fare controllare
immediatamente il mezzo da un conces-
sionario Yamaha.
