INFORMATIONS IMPORTANTES
WICHTIGE INFORMATIONEN
INFORMACIÓN IMPORTANTE
WICHTIGE INFORMATIO-
NEN
VORBEREITUNG FÜR AUSBAU
UND ZERLEGUNG
1. Vor dem Ausbau oder Zerle-
gen der Bauteile sämtlichen
Schmutz, Schlamm, Staub so-
wie andere Fremdkörper ent-
fernen.
2. Nur geeignete Werkzeuge und
Reinigungsmittel verwenden.
Siehe unter “SPEZIALWERK-
ZEUGE”.
3. Beim Zerlegen zusammenge-
hörige Teile immer gemein-
sam ablegen. Dies gilt beson-
ders für Zahnräder, Zylinder,
Kolben und alle beweglichen
Teile, die miteinander arbei-
ten. Solche Baugruppen dür-
fen nur komplett wiederver-
wendet oder ausgetauscht
werden
4. Alle ausgebauten Teile reini-
gen und in der Reihenfolge
des Ausbaus auf einer saube-
ren Unterlage ablegen. Dies
gewährleistet einen zügigen
und korrekten Zusammenbau.
5. Alle Teile von offenem Feuer
fernhalten.
ERSATZTEILE
1. Nur Original-Ersatzteile von
Yamaha verwenden. Nur von
Yamaha empfohlene Schmier-
stoffe verwenden. Fremdfabri-
kate erfüllen häufig nicht die
gestellten Qualitätsanforde-
rungen.
INFORMATIONS IMPOR-
TANTES
PREPARATION POUR LA DEPOSE
ET DEMONTAGE
1. Eliminer soigneusement crasse,
boue, poussière et corps étrangers
avant la dépose et le démontage.
2. Utiliser les outils et le matériel de
nettoyage correct. Se reporter à la
section “OUTILS SPECIAUX”.
3. Lors du démontage de la
machine, garder les pièces conne-
xes ensemble. Ils comprennent
les engrenages, cylindres, pistons
et autres pièces connexes qui se
sont “accouplées” par usure nor-
male. Les pièces connexes doi-
vent être réutilisées en un
ensemble ou changées.
4. Lors du démontage de la
machine, nettoyer toutes les piè-
ces et les mettre dans des pla-
teaux dans l’ordre du démontage.
Ceci diminuera le temps de
remontage et permettra d’être sûr
que toutes les pièces sont correc-
tement remontées.
5. Tenir éloigné du feu.
PIECES DE RECHANGE
1. Nous recommandons d’utiliser
des pièces Yamaha d’origine
pour tous les remplacements. Uti-
liser les huiles/graisses recom-
mandées par Yamaha lors des
remontages et réglages.
1 - 3
INFORMACIÓN IMPOR-
TANTE
PREPARACIÓN PARA LA
EXTRACCIÓN Y EL DESMON-
TAJE
1. Antes de emprender las operacio-
nes de extracción y desmontaje,
elimine toda la suciedad, barro y
polvo del vehículo.
2. Utilice las herramientas y el
equipo de limpieza adecuados.
Consulte el apartado “HERRA-
MIENTAS ESPECIALES”.
3. Cuando desmonte la máquina,
mantenga juntas las piezas que
vayan emparejadas. Esto incluye
los engranajes, cilindros, pisto-
nes y otras piezas análogas que
hayan resultado “emparejadas”
por el desgaste normal. Las pie-
zas emparejadas deben reutili-
zarse como un juego o ser
sustituidas.
4. Durante el desmontaje de la
máquina, limpie todas las piezas
y colóquelas en bandejas según el
orden de desmontaje. Esto acele-
rará el proceso de montaje y per-
mitirá la correcta instalación de
las piezas.
5. Mantenga las piezas alejadas del
fuego.
PIEZAS DE RECAMBIO
1. Recomendamos utilizar piezas
originales Yamaha en todas las
sustituciones. Para los procesos
de montaje y ajuste, utilice el
aceite y la grasa recomendados
por Yamaha.

1 - 4
GEN
INFO

IMPORTANT INFORMATION
EC133000
GASKETS, OIL SEALS AND O-RINGS
1. All gaskets, oil seals, and O-rings should
be replaced when an engine is over-
hauled. All gasket surfaces, oil seal lips,
and O-rings must be cleaned.
2. Properly oil all mating parts and bearings
during reassembly. Apply grease to the
oil seal lips.
EC134000
LOCK WASHERS/PLATES AND COTTER
PINS
1. All lock washers/plates
1
and cotter pins
must be replaced when they are
removed. Lock tab(s) should be bent
along the bolt or nut flat(s) after the bolt
or nut has been properly tightened.
EC135001
BEARINGS AND OIL SEALS
1. Install the bearing(s)
1
and oil seal(s)
2
with their manufacturer’s marks or num-
bers facing outward. (In other words, the
stamped letters must be on the side
exposed to view.) When installing oil
seal(s), apply a light coating of light-
weight lithium base grease to the seal
lip(s). Oil the bearings liberally when
installing.
CAUTION:

Do not use compressed air to spin the
bearings dry. This causes damage to the
bearing surfaces.
EC136000
CIRCLIPS
1. All circlips should be inspected carefully
before reassembly. Always replace pis-
ton pin clips after one use. Replace dis-
torted circlips. When installing a circlip
1,
make sure that the sharp-edged corner
2 is positioned opposite to the thrust 3 it
receives. See the sectional view.
4Shaft

GEN
INFO
INFORMATIONS IMPORTANTES
WICHTIGE INFORMATIONEN
INFORMACIÓN IMPORTANTE
DICHTUNGEN, DICHTRINGE UND
O-RINGE
1. Beim Überholen des Motors
sind sämtliche Dichtungen,
Dichtringe und O-Ringe zu er-
neuern. Alle Dichtflächen,
Dichtlippen und O-Ringe vor
dem Zusammenbau säubern.
2. Beim Zusammenbau alle be-
weglichen Teile und Lager
ölen, alle Dichtlippen einfetten.
SICHERUNGSSCHEIBEN/ -BLE-
CHE UND SPLINTE
1. Sicherungsscheiben und -ble-
che 1 sowie Splinte müssen
nach dem Ausbau erneuert
werden. Sicherungslaschen
werden nach dem vorschrifts-
mäßigen Festziehen der
Schraubverbindung gegen die
Schlüsselfläche der Schraube
oder Mutter hochgebogen.
LAGER UND DICHTRINGE
1. Lager 1 und Dichtringe 2 so
einbauen, daß die Hersteller-
beschriftung oder Teilenum-
mer sichtbar bleibt. Beim Ein-
bau von Dichtringen die
Dichtlippen dünn mit leichtem
Lithiumfett bestreichen. Lager
beim Einbau ggf. großzügig
ölen.
ACHTUNG:
Lager nie mit Druckluft trocken-
blasen, da hierdurch die Lagerflä-
chen beschädigt werden.
SICHERUNGSRINGE
1. Sicherungsringe vor dem Wie-
dereinbau sorgfältig überprü-
fen und bei Beschädigung
oder Verformung erneuern.
Kolbenbolzensicherungen
müssen nach jedem Ausbau
erneuert werden. Beim Einbau
eines Sicherungsringes 1
stets darauf achten, daß die
scharfkantige Seite 2 den
Ring gegen die Druckrichtung
3 abstützt.
4Welle
JOINTS, BAGUES D’ETANCHEITE
ET JOINTS TORIQUES
1. Lorsqu’un moteur est révisé, tous
les joints, bagues d’étanchéité et
joints toriques doivent être chan-
gés. Tous les plans de joint, tou-
tes les lèvres de bague
d’étanchéité et les joints toriques
doivent être nettoyés.
2. Lors du remontage, huiler correc-
tement toutes les pièces accou-
plées et tous les roulements.
Graisser les lèvres de bagues
d’étanchéité.
RONDELLES-FREIN, FREINS
D’ECROU ET GOUPILLES FEN-
DUES
1. Rondelles-frein, freins d’écrou 1
et goupilles fendues ne doivent
jamais être réutilisés. Les onglets
de blocage doivent être dressés
contre les faces de boulon ou
d’écrou une fois que les boulons
et écrous ont été correctement
serrés.
ROULEMENTS ET BAGUES
D’ETANCHEITE
1. Monter les roulements 1 et les
bagues d’étanchéité 2 avec leurs
marques ou numéros de fabricant
dirigés vers l’extérieur. (Autre-
ment dit, les lettres poinçonnées
doivent être sur le côté visible.)
Lors de la mise en place des
bagues d’étanchéité, appliquer
une légère couche de graisse
fluide à base de lithium sur leurs
lèvres. Lors de la mise en place
des roulements, les huiler géné-
reusement.
ATTENTION:
Ne pas sécher les roulements à l’air
comprimé. Cela endommagerait les
surfaces de roulement.
CIRCLIPS
1. Avant remontage, tous les circlips
doivent être soigneusement véri-
fiés. Toujours changer les circlips
d’axe de piston après une utilisa-
tion. Changer tout circlip
déformé. Lorsqu’on monte un cir-
clip 1, s’assurer que le côté non
chanfreiné 2 est positionné du
côté opposé à la poussée 3 qu’il
reçoit. Voir la vue en coupe.
4Arbre
1 - 4JUNTAS, RETENES DE ACEITE Y
JUNTAS TÓRICAS
1. Cuando realice una operación
general del motor, debe sustituir
todas las juntas, retenes de aceite
y juntas tóricas. Limpie las super-
ficies de todas las juntas, los
labios de los retenes de aceite y
las juntas tóricas.
2. Durante el montaje, lubrique
debidamente todas las piezas que
vayan emparejadas y los cojine-
tes. Aplique grasa a los labios de
los retenes de aceite.
ARANDELAS/CHAPAS DE BLO-
QUEO Y PASADORES HENDIDOS
1. Debe sustituir todas las arandelas/
chapas de bloqueo 1 y pasadores
hendidos cuando sean extraídos.
Doble las orejetas de freno a lo
largo de los pernos y tuercas des-
pués de que éstos hayan sido
apretados adecuadamente.
COJINETES Y RETENES DE
ACEITE
1. Instale los cojinetes 1 y retenes
de aceite 2 con los números o
marcas del fabricante hacia arriba
(es decir, las letras deben quedar
a la vista). Cuando instale el
retén, aplique una ligera capa de
grasa de litio a los labios del rete-
nedor. Engrase generosamente
los cojinetes al instalarlos.
PRECAUCION:
No utilice aire a presión para secar los
cojinetes haciéndolos girar ya que
dañaría las superficies de los cojinetes.
CIRCLIPS
1. Debe inspeccionar cuidadosa-
mente todos los circlips antes de
montarlos. Después de una utili-
zación, sustituya los circlips de
los bulones de los pistones. Susti-
tuya los circlips defectuosos.
Cuando instale un circlip 1, ase-
gúrese de orientar la cara con la
arista viva 2 en sentido opuesto
al empuje 3 que recibe. Consulte
la vista en corte.
4Eje

1 - 5
GEN
INFO
CHECKING OF CONNECTION
EC1C0000
CHECKING OF CONNECTION
Dealing with stains, rust, moisture, etc. on the
connector.
1. Disconnect:
lConnector
2. Dry each terminal with an air bower.
3. Connect and disconnect the connector
two or three times.
4. Pull the lead to check that it will not come
off.
5. If the terminal comes off, bend up the pin
1 and reinsert the terminal into the con-
nector.
6. Connect:
lConnector
NOTE:
The two connectors “click” together.
7. Check for continuity with a tester.
NOTE:
lIf there in no continuity, clean the terminals.
lBe sure to perform the steps 1 to 7 listed
above when checking the wireharness.
lFor a field remedy, use a contact revitalizer
available on the market.
lUse the tester on the connector as shown.

GEN
INFO
VERIFICATION DES CONNEXIONS
ANSCHLÜSSE PRÜFEN
INFORMACIÓN IMPORTANTE
ANSCHLÜSSE PRÜFEN
Die Steckverbinder auf Oxidation,
Rost, Feuchtigkeit usw. prüfen
1. Lösen:
lSteckverbinder
2. Die einzelnen Anschlußklem-
men mit Druckluft trockenbla-
sen.
3. Den Steckverbinder mehr-
mals aufstekken und wieder
abziehen.
4. Die einzelnen Steckverbinder-
kabel auf Festsitz prüfen.
5. Wenn sich eine Anschluß-
klemme löst, die Blechlasche
1 hochbiegen und die Klem-
me wieder einsetzen.
6. Anschließen:
lSteckverbinder
HINWEIS:
Die Steckverbinder müssen einra-
sten.
7. Den Steckverbinder mit ei-
nem Taschen-Multimeter auf
Durchgang prüfen.
HINWEIS:
lIst der Durchgang nicht wider-
standsfrei, die Anschlußklemmen
reinigen.
lBei der Überprüfung von Kabel-
bäumen stets die Schritte 1 bis 7
durchführen.
lZur schnellen Abhilfe kann ein
handelsübliches Kontaktspray ver-
wendet werden.
lDie Steckverbinder wie abgebildet
mit dem Meßgerät prüfen.
VERIFICATION DES
CONNEXIONS
Traitement des taches, de la rouille, de
l’humidité, etc. sur le connecteur.
1. Déconnecter:
lConnecteur
2. Sécher chaque borne à l’air com-
primé.
3. Connecter et déconnecter le con-
necteur deux ou trois fois.
4. Tirer sur le fil pour vérifier s’il ne
se détache pas.
5. Si la borne se détache, redresser
la lame 1 de la broche et insérer
à nouveau la borne dans le con-
necteur.
6. Connecter:
lConnecteur
N.B.:
Les deux connecteurs s’encliquètent.
7. Vérifier la continuité avec un tes-
teur.
N.B.:
lS’il n’y a pas continuité, nettoyer les
bornes.
lS’assurer d’effectuer les opérations 1
à 7 ci-dessus lors du contrôle du fais-
ceau de fils.
lPour dépanner, utiliser un produit de
contact disponible sur le marché.
lTester le connecteur comme illustré.
1 - 5
COMPROBACIÓN DE
LAS CONEXIONES
Compruebe las marchas, el óxido, la
suciedad, etc. de los conectores.
1. Desconectar:
lConector
2. Secar cada terminal con un seca-
dor de aire.
3. Conectar y desconectar el conec-
tor dos o tres veces.
4. Tirar del cable para comprobar
que no se sale.
5. Si el terminal se sale, doble el
pasador 1 y vuelva a insertar el
terminal en el conector.
6. Conectar:
lConector
NOTA:
Los dos conectores deben hacer “clic” al
mismo tiempo.
7. Comprobar la continuidad con un
tester de bolsillo.
NOTA:
lSi no hay continuidad, limpie los ter-
minales.
lAsegúrese de seguir siempre los pasos
1 a 7 descritos anteriormente cuando
compruebe los cableados.
lComo solución rápida provisional, uti-
lice un revitalizador de contactos de
venta en comercios.
lUtilice el tester en el conector tal y
como se indica.

1 - 6
GEN
INFO

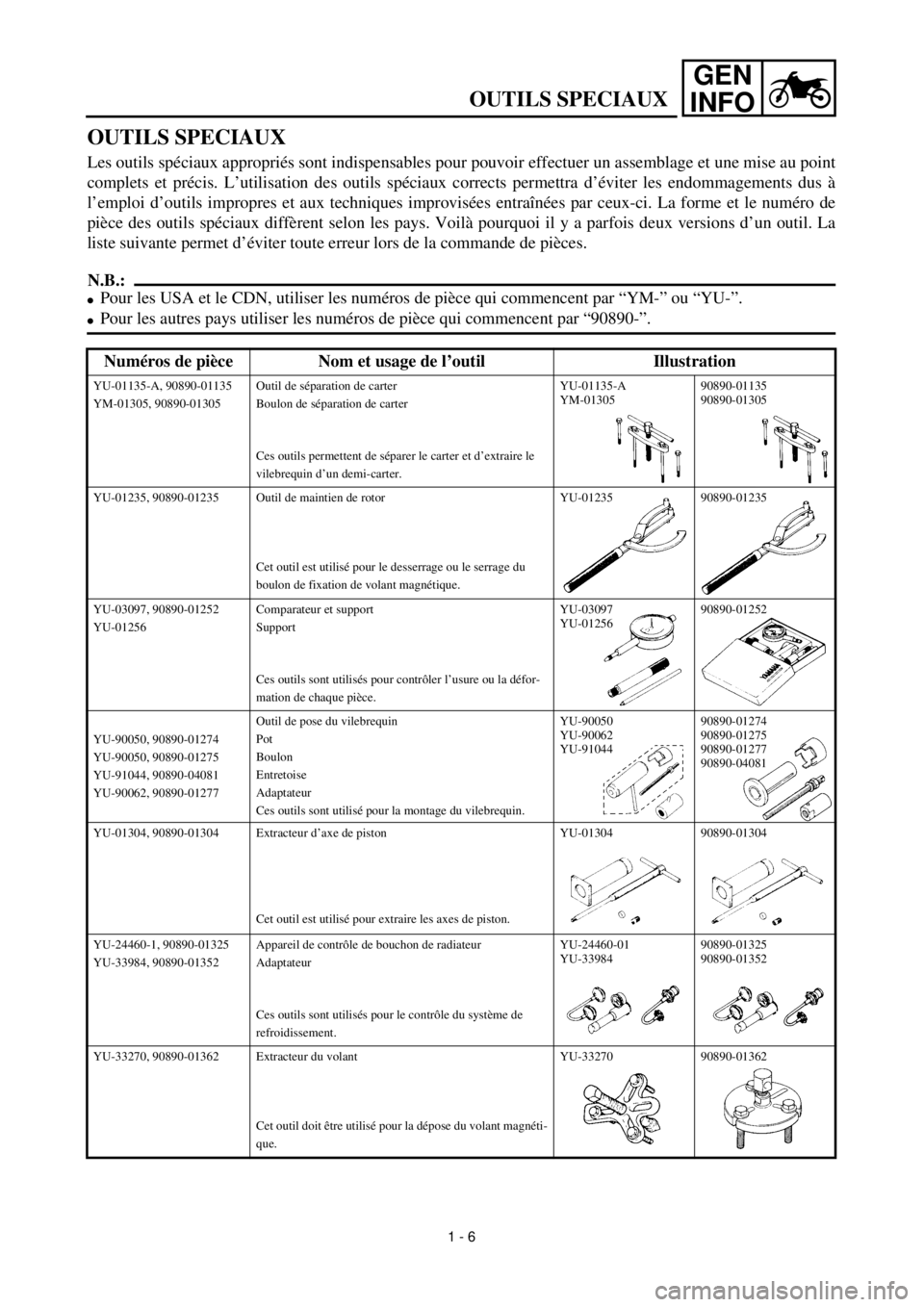

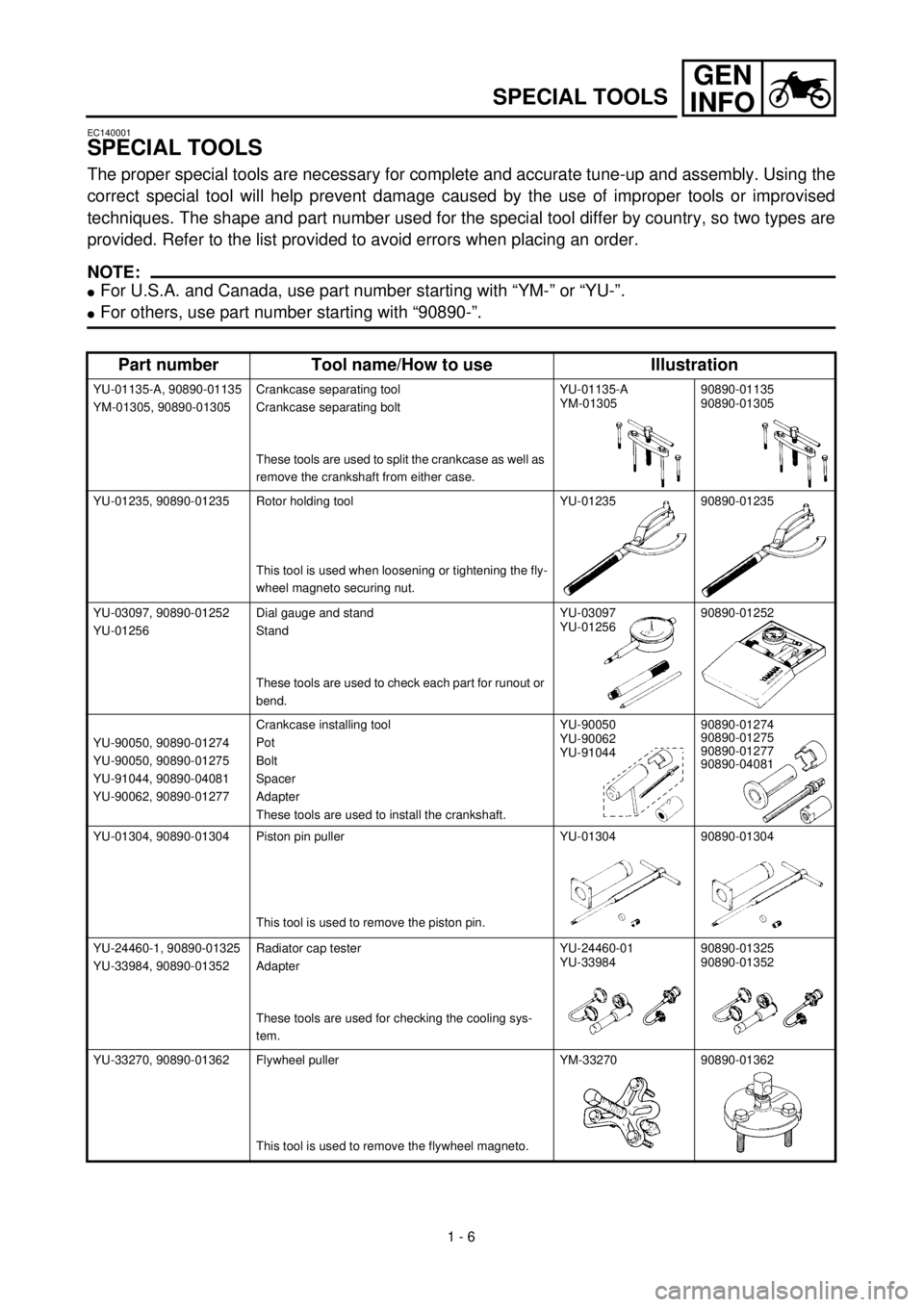

SPECIAL TOOLS
EC140001
SPECIAL TOOLS
The proper special tools are necessary for complete and accurate tune-up and assembly. Using the
correct special tool will help prevent damage caused by the use of improper tools or improvised
techniques. The shape and part number used for the special tool differ by country, so two types are
provided. Refer to the list provided to avoid errors when placing an order.
NOTE:
lFor U.S.A. and Canada, use part number starting with “YM-” or “YU-”.
lFor others, use part number starting with “90890-”.
Part number Tool name/How to use Illustration
YU-01135-A, 90890-01135
YM-01305, 90890-01305Crankcase separating tool
Crankcase separating bolt
These tools are used to split the crankcase as well as
remove the crankshaft from either case.YU-01135-A
YM-0130590890-01135
90890-01305
YU-01235, 90890-01235 Rotor holding tool
This tool is used when loosening or tightening the fly-
wheel magneto securing nut.YU-01235 90890-01235
YU-03097, 90890-01252
YU-01256Dial gauge and stand
Stand
These tools are used to check each part for runout or
bend.YU-03097
YU-0125690890-01252
YU-90050, 90890-01274
YU-90050, 90890-01275
YU-91044, 90890-04081
YU-90062, 90890-01277Crankcase installing tool
Pot
Bolt
Spacer
Adapter
These tools are used to install the crankshaft.YU-90050
YU-90062
YU-9104490890-01274
90890-01275
90890-01277
90890-04081
YU-01304, 90890-01304 Piston pin puller
This tool is used to remove the piston pin.YU-01304 90890-01304
YU-24460-1, 90890-01325
YU-33984, 90890-01352Radiator cap tester
Adapter
These tools are used for checking the cooling sys-
tem.YU-24460-01
YU-3398490890-01325
90890-01352
YU-33270, 90890-01362 Flywheel puller
This tool is used to remove the flywheel magneto.YM-33270 90890-01362

1 - 7
GEN
INFO
SPECIAL TOOLS

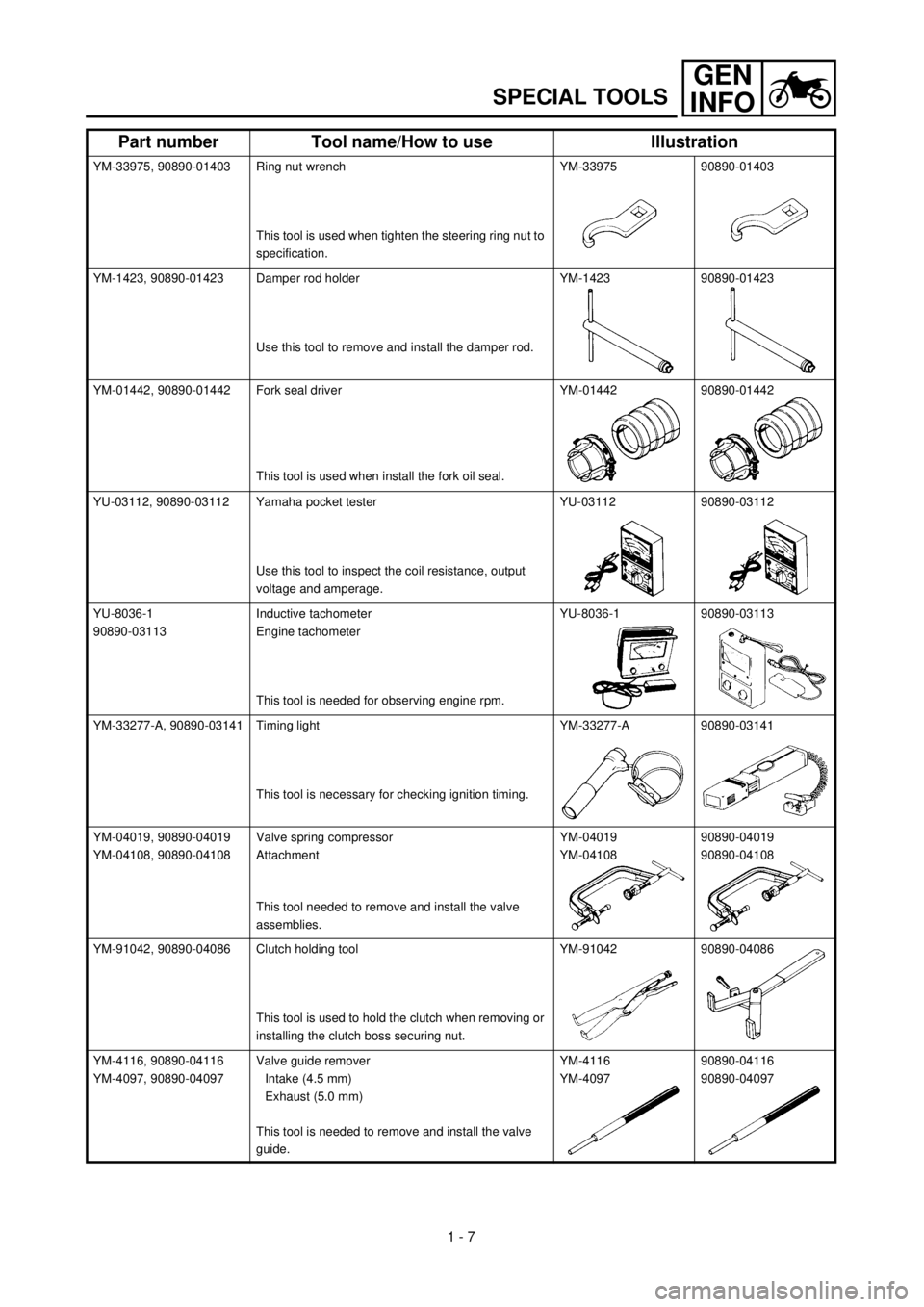

YM-33975, 90890-01403 Ring nut wrench
This tool is used when tighten the steering ring nut to
specification.YM-33975 90890-01403
YM-1423, 90890-01423 Damper rod holder
Use this tool to remove and install the damper rod.YM-1423 90890-01423
YM-01442, 90890-01442 Fork seal driver
This tool is used when install the fork oil seal.YM-01442 90890-01442
YU-03112, 90890-03112 Yamaha pocket tester
Use this tool to inspect the coil resistance, output
voltage and amperage.YU-03112 90890-03112
YU-8036-1
90890-03113Inductive tachometer
Engine tachometer
This tool is needed for observing engine rpm.YU-8036-1 90890-03113
YM-33277-A, 90890-03141 Timing light
This tool is necessary for checking ignition timing.YM-33277-A 90890-03141
YM-04019, 90890-04019
YM-04108, 90890-04108Valve spring compressor
Attachment
This tool needed to remove and install the valve
assemblies.YM-04019
YM-0410890890-04019
90890-04108
YM-91042, 90890-04086 Clutch holding tool
This tool is used to hold the clutch when removing or
installing the clutch boss securing nut.YM-91042 90890-04086
YM-4116, 90890-04116
YM-4097, 90890-04097Valve guide remover
Intake (4.5 mm)
Exhaust (5.0 mm)
This tool is needed to remove and install the valve
guide.YM-4116
YM-409790890-04116
90890-04097
Part number Tool name/How to use Illustration

1 - 8
GEN
INFO
SPECIAL TOOLS

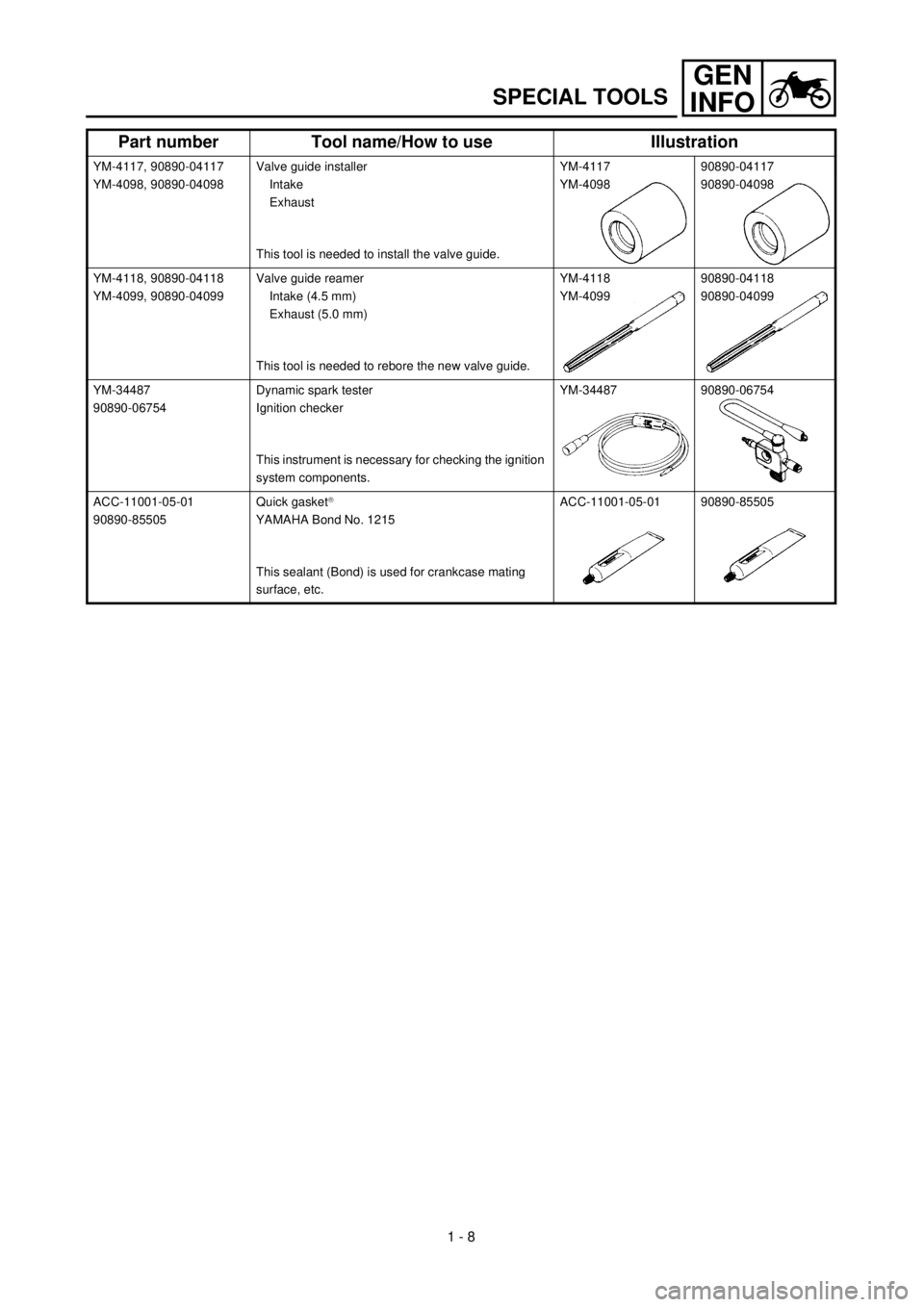

YM-4117, 90890-04117
YM-4098, 90890-04098Valve guide installer
Intake
Exhaust
This tool is needed to install the valve guide.YM-4117
YM-409890890-04117
90890-04098
YM-4118, 90890-04118
YM-4099, 90890-04099Valve guide reamer
Intake (4.5 mm)
Exhaust (5.0 mm)
This tool is needed to rebore the new valve guide.YM-4118
YM-409990890-04118
90890-04099
YM-34487
90890-06754Dynamic spark tester
Ignition checker
This instrument is necessary for checking the ignition
system components.YM-34487 90890-06754
ACC-11001-05-01
90890-85505Quick gasket
â
YAMAHA Bond No. 1215
This sealant (Bond) is used for crankcase mating
surface, etc.ACC-11001-05-01 90890-85505
Part number Tool name/How to use Illustration

GEN
INFO
OUTILS SPECIAUX
1 - 6
OUTILS SPECIAUX
Les outils spéciaux appropriés sont indispensables pour pouvoir effectuer un assemblage et une mise au point
complets et précis. L’utilisation des outils spéciaux corrects permettra d’éviter les endommagements dus à
l’emploi d’outils impropres et aux techniques improvisées entraînées par ceux-ci. La forme et le numéro de
pièce des outils spéciaux diffèrent selon les pays. Voilà pourquoi il y a parfois deux versions d’un outil. La
liste suivante permet d’éviter toute erreur lors de la commande de pièces.
N.B.:
lPour les USA et le CDN, utiliser les numéros de pièce qui commencent par “YM-” ou “YU-”.
lPour les autres pays utiliser les numéros de pièce qui commencent par “90890-”.
Numéros de pièce Nom et usage de l’outil Illustration
YU-01135-A, 90890-01135
YM-01305, 90890-01305Outil de séparation de carter
Boulon de séparation de carter
Ces outils permettent de séparer le carter et d’extraire le
vilebrequin d’un demi-carter.YU-01135-A
YM-0130590890-01135
90890-01305
YU-01235, 90890-01235 Outil de maintien de rotor
Cet outil est utilisé pour le desserrage ou le serrage du
boulon de fixation de volant magnétique.YU-01235 90890-01235
YU-03097, 90890-01252
YU-01256Comparateur et support
Support
Ces outils sont utilisés pour contrôler l’usure ou la défor-
mation de chaque pièce.YU-03097
YU-0125690890-01252
YU-90050, 90890-01274
YU-90050, 90890-01275
YU-91044, 90890-04081
YU-90062, 90890-01277Outil de pose du vilebrequin
Pot
Boulon
Entretoise
Adaptateur
Ces outils sont utilisé pour la montage du vilebrequin.YU-90050
YU-90062
YU-9104490890-01274
90890-01275
90890-01277
90890-04081
YU-01304, 90890-01304 Extracteur d’axe de piston
Cet outil est utilisé pour extraire les axes de piston.YU-01304 90890-01304
YU-24460-1, 90890-01325
YU-33984, 90890-01352Appareil de contrôle de bouchon de radiateur
Adaptateur
Ces outils sont utilisés pour le contrôle du système de
refroidissement.YU-24460-01
YU-3398490890-01325
90890-01352
YU-33270, 90890-01362 Extracteur du volant
Cet outil doit être utilisé pour la dépose du volant magnéti-
que.YU-33270 90890-01362

GEN
INFO
YM-33975, 90890-01403 Clé pour écrou annulaire
Cet outil est utilisé pour serrer l’écrou de bague de direc-
tion aux spécifications.YM-33975 90890-01403
YM-1423, 90890-01423 Poignée de tige d’amortisseur
Utiliser ces outils pour déposer et poser la tige d’amortis-
seur.YM-1423 90890-01423
YM-01442, 90890-01442 Outil d’insertion de joint de fourche
Cet outil est utilisé pour monter les bagues d’étanchéité de
fourche.YM-01442 90890-01442
YU-03112, 90890-03112 Testeur de poche Yamaha
Utiliser cet outil pour examiner la résistance de bobine, la
tension de sortie et l’intensité.YU-03112 90890-03112
YU-8036-1
90890-03113Compte-tours inductif
Compte-tours moteur
Cet outil est nécessaire pour observer la vitesse de rotation
du moteur.YU-8036-1 90890-03113
YM-33277-A, 90890-03141 Lampe stroboscopique à induction
Cet outil est nécessaire pour vérifier le réglage de l’allu-
mage.YM-33277-A 90890-03141
YM-04019, 90890-04019
YM-04108, 90890-04108Compresseur de ressort de soupape
Fixation
Cet outil est nécessaire pour déposer et installer les ensem-
bles de soupape.YM-04019
YM-0410890890-04019
90890-04108
YM-91042, 90890-04086 Outil de poignée débrayage
Cet outil est utilisé pour immobiliser l’embrayage lors de
la dépose ou du montage de l’écrou de fixation de la noix
d’embrayage.YM-91042 90890-04086
YM-4116, 90890-04116
YM-4097, 90890-04097Outil de dépose du guide de soupape
Admission (4,5 mm)
Echappement (5,0 mm)
Cet outil est utilisé pour déposer et installer le guide de
soupape.YM-4116
YM-409790890-04116
90890-04097
Numéros de pièce Nom et usage de l’outil Illustration
1 - 7
OUTILS SPECIAUX
