YAMAHA WR 400F 2001 Owners Manual

INSP
ADJ
REGLAGE DU FREIN ARRIERE/CONTROLE ET CHANGEMENT DES PLAQUETTES DE
FREIN AVANT
HINTERRADBREMSE EINSTELLEN/VORDERRAD-BREMSBELÄGE KONTROLLIEREN
UND ERNEUERN
AJUSTE DEL FRENO TRASERO/INSPECCIÓN Y SUSTITUCIÓN DE LAS PASTILLAS DEL
FRENO DELANTERO
HINTERRADBREMSE EINSTEL-
LEN
1. Kontrollieren:
lFußbremshebelposition a
Unvorschriftsmäßig ® Ein-
stellen.
Fußbremshebelposi-
tion a
5 mm
2. Einstellen:
lFußbremshebelposition
Arbeitsschritte
lSicherungsmutter 1 lockern.
lEinstellmutter 2 verdrehen, bis
die vorgeschriebene Fußbrems-
hebelposition a erreicht ist.
lSicherungsmutter festziehen.
WARNUNG
lDie Fußbremshebelposition
gemäß Abbildung zwischen
der Maximaleinstellung
und der Minimaleinstellung õ
einstellen. (Das Ende b der
Schraube 3 sollte dabei an
der unteren Einstellmutter 4
überstehen, aber nicht weni-
ger als 2 mm c vom Fuß-
bremshebel 5 entfernt sein.)
lSicherstellen, daß die Bremse
nach dem Einstellen nicht
schleift.
VORDERRAD-BREMSBELÄGE
KONTROLLIEREN UND ERNEU-
ERN
1. Kontrollieren:
lBremsbelagstärke a
Unvorschriftsmäßig ® Kom-
plett erneuern.
2. Erneuern:
lBremsbeläge
Bremsbelagstärke a
Standard
4,4 mm 1,0 mm
Arbeitsschritte:
lHaltestift-Abdeckschraube 1
lösen.
REGLAGE DU FREIN ARRIERE
1. Contôler:
lHauteur de la pédale de frein
a
Hors spécification ® Régler.
Hauteur de la pédale de
frein a:
5 mm (0,20 in)
2. Régler:
lHauteur de la pédale de frein
Etapes de réglage de la hauteur de
la pédale de frein:
lDesserrer le contre-écrou 1.
lTourner l’écrou de réglage 2
jusqu’à ce que la hauteur de la
pédale a soit comme spécifiée.
lSerrer le contre-écrou.
AVERTISSEMENT
lRégler la hauteur de la pédale
entre le maximum et le mini-
mum õ de la manière indiquée.
(Dans ce réglage, l’extrémité b
du boulon 3 doit sortir de l’écrou
de réglage inférieur 4, mais pas
de plus de 2 mm (0,08 in) c de la
pédale de frein 5.)
lAprès le réglage de la hauteur de
la pédale, s’assurer que le frein
arrière ne frotte pas.
CONTROLE ET CHANGEMENT
DES PLAQUETTES DE FREIN
AVANT
1. Vérifier:
lEpaisseur a de plaquette de
frein
Hors spécification ® Changer
en un ensemble.
2. Changer:
lPlaquette de frein
Epaisseur a de plaquette
de frein:
Standard
4,4 mm
(0,17 in)1,0 mm
(0,04 in)
Etapes de changement de plaquette
de frein:
lDéposer le bouchon de goupille de
plaquette 1.
3 - 28
AJUSTE DEL FRENO TRASERO
1. Comprobar:
lAltura del pedal de freno a
Fuera de especificaciones ®
Ajustar.
Altura del pedal de freno
a:
5 mm (0,20 in)
2. Ajustar:
lAltura del pedal de freno
Pasos de ajuste de la altura del
pedal:
lAfloje la contratuerca 1.
lGire la tuerca de ajuste 2 hasta
que la altura del pedal a esté a la
altura especificada.
lApriete la contratuerca.
ADVERTENCIA
lAjuste la altura del pedal entre la
posición máxima y mínima õ
tal y como se indica (para reali-
zar este ajuste, el extremo b del
perno 3 sobresalir de la tuerca
de ajuste inferior 4 perno no
más de 2 mm (0,08 in) c del
pedal del freno 5).
lDespués de ajustar la altura del
pedal del, asegúrese de que no
hay arrastre del freno trasero.
INSPECCIÓN Y SUSTITUCIÓN DE
LAS PASTILLAS DEL FRENO
DELANTERO
1. Inspeccionar:
lEspesor de la pastilla del freno
a
Fuera de especificaciones ®
Reemplazar como un juego.
2. Reemplazar:
lPastilla del freno
Espesor de la pastilla del
freno a:
Estándar
4,4 mm
(0,17 in)1,0 mm
(0,04 in)
Pasos de sustitución de la pastilla
del freno:
lExtraiga el tapón del bulón de la
pastilla 1.

3 - 29
INSP
ADJ

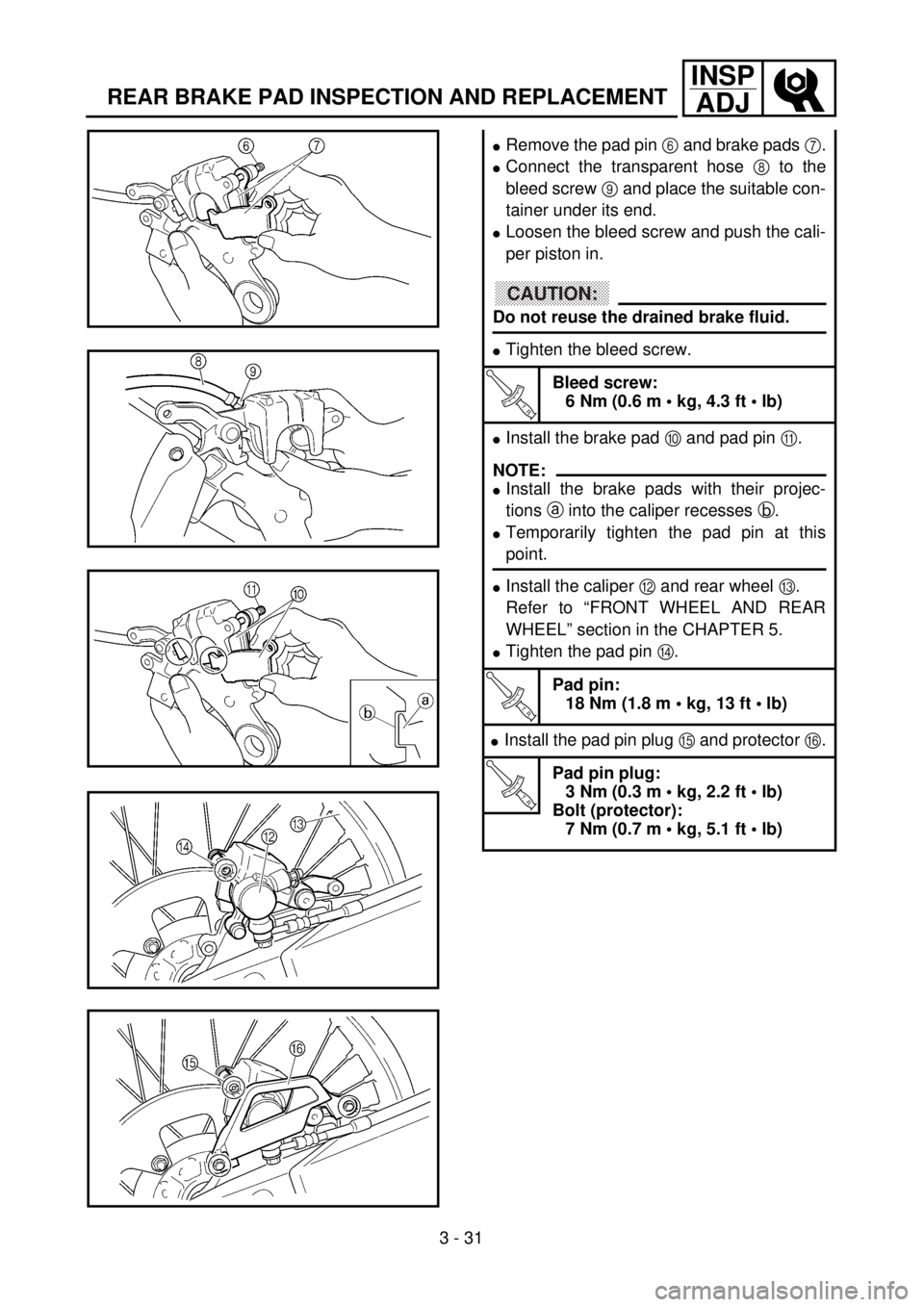

FRONT BRAKE PAD INSPECTION AND REPLACEMENT
lLoosen the pad pin 2.
lRemove the brake hose holder 3 and cal-
iper 4 from the front fork.
lRemove the pad pin and brake pads 5.
lConnect the transparent hose 6 to the
bleed screw 7 and place the suitable con-
tainer under its end.
lLoosen the bleed screw and push the cali-
per piston in.
CAUTION:
Do not reuse the drained brake fluid.
lTighten the bleed screw.
T R..
Bleed screw:
6 Nm (0.6 m • kg, 4.3 ft • lb)
lInstall the brake pads 8 and pad pin.
NOTE:
lInstall the brake pads with their projec-
tions a into the caliper recesses b.
lTemporarily tighten the pad pin at this
point.
lInstall the brake hose holder 9 and cali-
per 0 and tighten the pad pin A.
NOTE:
Fit the brake hose holder cut c over the
projection d on the front fork and clamp the
brake hose.
T R..
Bolt (caliper):
23 Nm (2.3 m • kg, 17 ft • lb)
Pad pin:
18 Nm (1.8 m • kg, 13 ft • lb)

INSP
ADJCONTROLE ET CHANGEMENT DES PLAQUETTES DE FREIN AVANT
VORDERRAD-BREMSBELÄGE KONTROLLIEREN UND ERNEUERN
INSPECCIÓN Y SUSTITUCIÓN DE LAS PASTILLAS DEL FRENO DELANTERO
lHaltestift 2 demontieren.
lBremsschlauchhalterung 3
und Bremssattel 4 von der Te-
leskopgabel demontieren.
lHaltestift und Bremsbeläge 5
demontieren.
lDurchsichtigen Kunststoff-
schlauch 6 fest auf Entlüf-
tungsschraube 7 aufstekken
und freies Schlauchende in Auf-
fangbehälter führen.
lEntlüftungsschraube lockern
und den Bremskolben hinein-
drücken.
lEntlüftungsschraube festzie-
hen.
T R..
Entlüftungsschraube
6 Nm (0,6 m • kg)
lBremsbeläge 8 und Haltestift
montieren.
lBremsschlauchhalterung 9 so-
wie Bremssattel 0 montieren
und Haltestift A festziehen.
T R..
Bremssattel-Schraube
23 Nm (2,3 m • kg)
Haltestift
18 Nm (1,8 m • kg)
ACHTUNG:
Die abgelassene Bremsflüssig-
keit nicht wiederverwenden.
HINWEIS:
lDie Bremsbelag-Nasen a auf
die Bremssattel-Aussparungen
b ausrichten.
lHaltestifte provisorisch festzie-
hen.
HINWEIS:
Die Kerbe c in der Brems-
schlauchhalterung auf die Nase
d an der Teleskopgabel ausrich-
ten und den Bremsschlauch befe-
stigen.

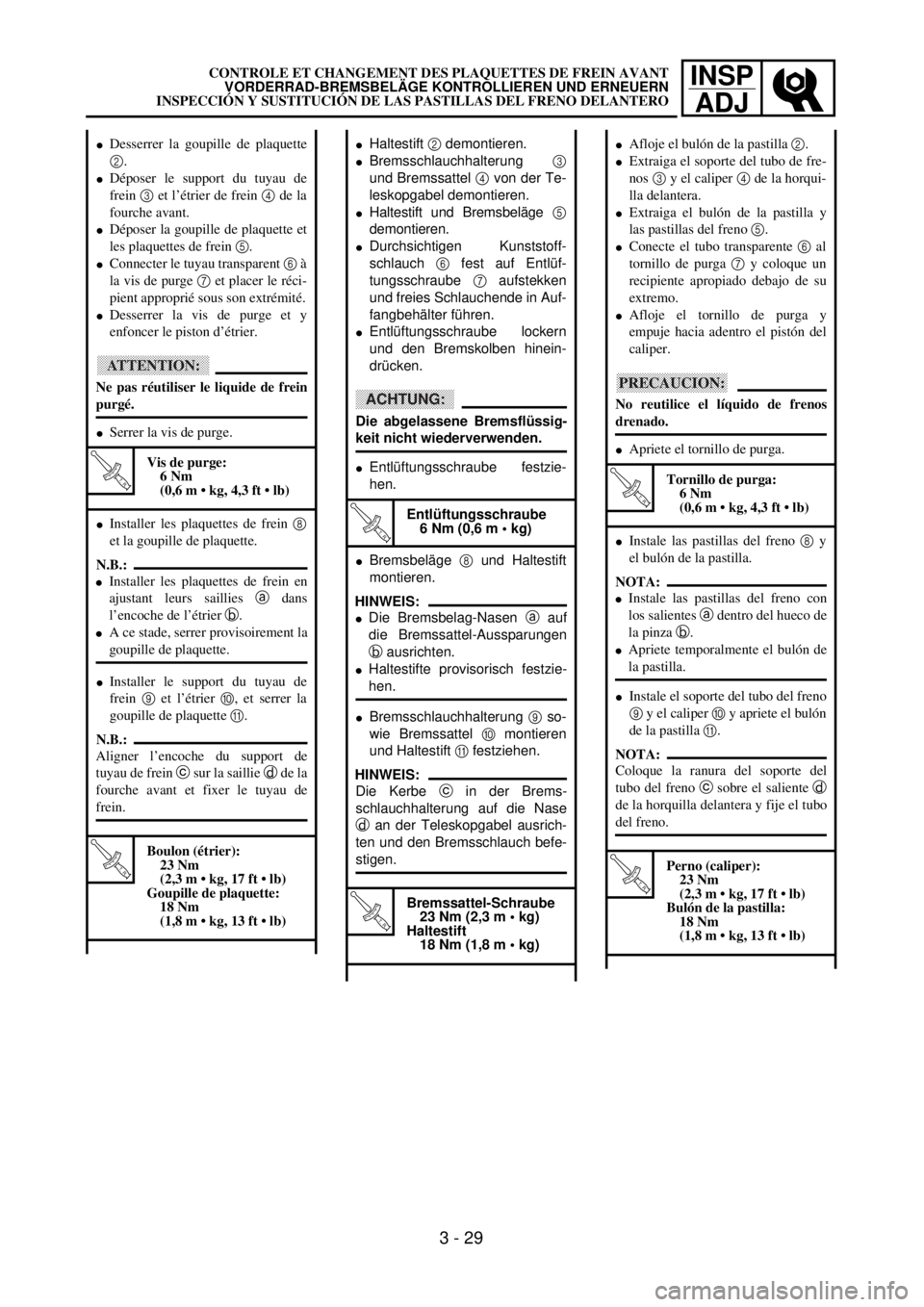

lDesserrer la goupille de plaquette
2.
lDéposer le support du tuyau de
frein 3 et l’étrier de frein 4 de la
fourche avant.
lDéposer la goupille de plaquette et
les plaquettes de frein 5.
lConnecter le tuyau transparent 6 à
la vis de purge 7 et placer le réci-
pient approprié sous son extrémité.
lDesserrer la vis de purge et y
enfoncer le piston d’étrier.
lSerrer la vis de purge.
T R..
Vis de purge:
6 Nm
(0,6 m • kg, 4,3 ft • lb)
lInstaller les plaquettes de frein 8
et la goupille de plaquette.
lInstaller le support du tuyau de
frein 9 et l’étrier 0, et serrer la
goupille de plaquette A.
T R..
Boulon (étrier):
23 Nm
(2,3 m • kg, 17 ft • lb)
Goupille de plaquette:
18 Nm
(1,8 m • kg, 13 ft • lb)
ATTENTION:
Ne pas réutiliser le liquide de frein
purgé.
N.B.:
lInstaller les plaquettes de frein en
ajustant leurs saillies a dans
l’encoche de l’étrier b.
lA ce stade, serrer provisoirement la
goupille de plaquette.
N.B.:
Aligner l’encoche du support de
tuyau de frein c sur la saillie d de la
fourche avant et fixer le tuyau de
frein.
3 - 29
lAfloje el bulón de la pastilla 2.
lExtraiga el soporte del tubo de fre-
nos 3 y el caliper 4 de la horqui-
lla delantera.
lExtraiga el bulón de la pastilla y
las pastillas del freno 5.
lConecte el tubo transparente 6 al
tornillo de purga 7 y coloque un
recipiente apropiado debajo de su
extremo.
lAfloje el tornillo de purga y
empuje hacia adentro el pistón del
caliper.
lApriete el tornillo de purga.
T R..
Tornillo de purga:
6 Nm
(0,6 m • kg, 4,3 ft • lb)
lInstale las pastillas del freno 8 y
el bulón de la pastilla.
lInstale el soporte del tubo del freno
9 y el caliper 0 y apriete el bulón
de la pastilla A.
T R..
Perno (caliper):
23 Nm
(2,3 m • kg, 17 ft • lb)
Bulón de la pastilla:
18 Nm
(1,8 m • kg, 13 ft • lb)
PRECAUCION:
No reutilice el líquido de frenos
drenado.
NOTA:
lInstale las pastillas del freno con
los salientes a dentro del hueco de
la pinza b.
lApriete temporalmente el bulón de
la pastilla.
NOTA:
Coloque la ranura del soporte del
tubo del freno c sobre el saliente d
de la horquilla delantera y fije el tubo
del freno.

3 - 30
INSP
ADJ

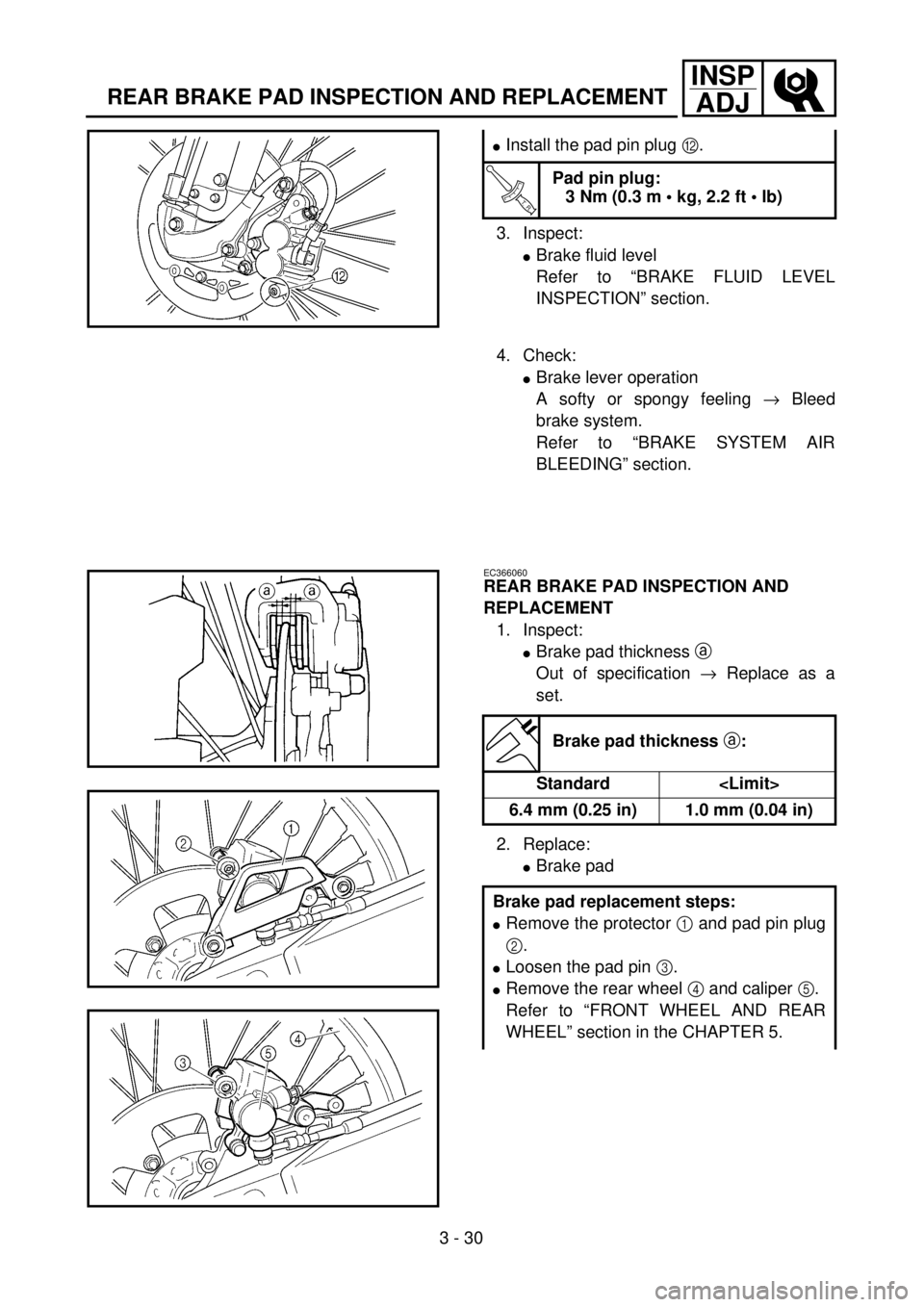

REAR BRAKE PAD INSPECTION AND REPLACEMENT
3. Inspect:
lBrake fluid level
Refer to “BRAKE FLUID LEVEL
INSPECTION” section.
lInstall the pad pin plug B.
T R..
Pad pin plug:
3 Nm (0.3 m • kg, 2.2 ft • lb)
4. Check:
lBrake lever operation
A softy or spongy feeling ® Bleed
brake system.
Refer to “BRAKE SYSTEM AIR
BLEEDING” section.
EC366060
REAR BRAKE PAD INSPECTION AND
REPLACEMENT
1. Inspect:
lBrake pad thickness a
Out of specification ® Replace as a
set.
2. Replace:
lBrake pad
Brake pad thickness a:
Standard
6.4 mm (0.25 in) 1.0 mm (0.04 in)
Brake pad replacement steps:
lRemove the protector 1 and pad pin plug
2.
lLoosen the pad pin 3.
lRemove the rear wheel 4 and caliper 5.
Refer to “FRONT WHEEL AND REAR
WHEEL” section in the CHAPTER 5.

INSP
ADJ
CONTROLE ET CHANGEMENT DES PLAQUETTES DE FREIN ARRIERE
HINTERRAD-BREMSBELÄGE KONTROLLIEREN UND ERNEUERN
INSPECCIÓN Y SUSTITUCIÓN DE LA PASTILLA DEL FRENO TRASERO
3. Kontrollieren:
lBremsflüssigkeitsstand
Siehe unter “BREMSFLÜS-
SIGKEITSSTAND KON-
TROLLIEREN”.
lHaltestift B montieren.
T R..
Haltestift-Abdeck-
schraube
3 Nm (0,3 m • kg)
4. Kontrollieren:
lFunktion des Handbremshe-
bels
Weich oder schwammig bei
der Betätigung ® Bremsan-
lage entlüften.
Siehe unter “HYDRAULI-
SCHE BREMSANLAGE
ENTLÜFTEN”.
HINTERRAD-BREMSBELÄGE
KONTROLLIEREN UND ERNEU-
ERN
1. Kontrollieren:
lBremsbelagstärke a
Unvorschriftsmäßig ® Kom-
plett erneuern.
2. Erneuern:
lBremsbeläge
Bremsbelagstärke a
Standard
6,4 mm 1,0 mm
Arbeitsschritte
lProtektor 1 und Bremsbelag-
Haltestift-Abdeckschraube 2
demontieren.
lBremsbelag-Haltestift 3 lösen.
lHinterrad 4 und Bremssattel 5
demontieren.
Siehe unter “VORDERRAD
UND HINTERRAD” im KAPI-
TEL 5.
3. Vérifier:
lNiveau du liquide de frein
Se reporter à la section “CON-
TROLE DU NIVEAU DE
LIQUIDE DE FREIN”.
lInstaller le bouchon de goupille de
plaquette B.
T R..
Bouchon de goupille de
plaquette:
3 Nm (0,3 m • kg, 2,2 ft • lb)
4. Contrôler:
lFonctionnement du levier de
frein
Sensation de mollesse ® Pur-
ger le circuit de freinage.
Se reporter à la section
“PURGE DE L’AIR DU SYS-
TEME DE FREINAGE”.
CONTROLE ET CHANGEMENT
DES PLAQUETTES DE FREIN
ARRIERE
1. Vérifier:
lEpaisseur a de plaquette de
frein
Hors spécification ® Changer
en un ensemble.
2. Changer:
lPlaquette de frein
Epaisseur a de plaquette
de frein:
Standard
6,4 mm
(0,25 in)1,0 mm
(0,04 in)
Etapes de changement de plaquette
de frein:
lDéposer la protection 1 et la vis
capuchon de la goupille de pla-
quette 2.
lDesserrer la goupille de plaquette
3.
lDéposer de la roue arrière 4 et
l’étrier de frein 5.
Se reporter à la section “ROUE
AVANT ET ROUE ARRIERE” du
CHAPITRE 5.
3 - 30
3. Inspeccionar:
lNivel de líquido de frenos
Consulte el apartado “INSPEC-
CIÓN DEL NIVEL DE
LÍQUIDO DE FRENOS”.
lInstale el tapón del bulón de la pas-
tilla B.
T R..
Tapón del bulón de la pas-
tilla:
3 Nm (0,3 m • kg, 2,2 ft • lb)
4. Comprobar:
lFuncionamiento de la palanca
de frenos
Sensación de esponjosidad ®
Purgar el sistema de frenos.
Consulte el apartado “PURGA
DEL AIRE DEL SISTEMA
DE FRENOS”.
INSPECCIÓN Y SUSTITUCIÓN DE
LA PASTILLA DEL FRENO TRA-
SERO
1. Inspeccionar:
lEspesor de la pastilla del freno
a
Fuera de especificaciones ®
Reemplazar como un juego.
2. Reemplazar:
lPastilla del freno
Espesor de la pastilla del
freno a:
Estándar
6,4 mm
(0,25 in)1,0 mm
(0,04 in)
Pasos de sustitución de la pastilla
del freno:
lExtraiga el protector 1 y el tapón
del bulón de la pastilla 2.
lAfloje el bulón de la pastilla 3.
lExtraiga la rueda trasera 4 y el
caliper 5.
Consulte el apartado “RUEDA
DELANTERA Y RUEDA TRA-
SERA” del CAPÍTULO 5.

3 - 31
INSP
ADJ
REAR BRAKE PAD INSPECTION AND REPLACEMENT
lRemove the pad pin 6 and brake pads 7.
lConnect the transparent hose 8 to the
bleed screw 9 and place the suitable con-
tainer under its end.
lLoosen the bleed screw and push the cali-
per piston in.
CAUTION:
Do not reuse the drained brake fluid.
lTighten the bleed screw.
T R..
Bleed screw:
6 Nm (0.6 m • kg, 4.3 ft • lb)
lInstall the brake pad 0 and pad pin A.
NOTE:
lInstall the brake pads with their projec-
tions a into the caliper recesses b.
lTemporarily tighten the pad pin at this
point.
lInstall the caliper B and rear wheel C.
Refer to “FRONT WHEEL AND REAR
WHEEL” section in the CHAPTER 5.
lTighten the pad pin D.
T R..
Pad pin:
18 Nm (1.8 m • kg, 13 ft • lb)
lInstall the pad pin plug E and protector F.
T R..
Pad pin plug:
3 Nm (0.3 m • kg, 2.2 ft • lb)
Bolt (protector):
7 Nm (0.7 m • kg, 5.1 ft • lb)

INSP
ADJ

l
Haltestift
6
und Bremsbeläge
7
entfernen.
l
Durchsichtigen Kunststoff-
schlauch
8
fest auf Entlüf-
tungsschraube
9
aufstekken
und freies Schlauchende in Auf-
fangbehälter führen.
l
Entlüftungsschraube lockern
und den Bremskolben hinein-
drücken.
l
Entlüftungsschraube festzie-
hen.
T R..

Entlüftungsschraube
6 Nm (0,6 m • kg)
l
Bremsbeläge
0
und Haltestift
A
montieren.
l
Bremssattel
B
und Hinterrad
C
montieren. Siehe unter “VOR-
DERRAD UND HINTERRAD”
im KAPITEL 5.
l
Haltestift
D
festziehen.
T R..

Haltestift
18 Nm (1,8 m • kg)
l
Haltestift-Abdeckschraube
E
und Protektor
F
montieren.
T R..

Haltestift-Abdeck-
schraube
3 Nm (0,3 m • kg)
Protektor-Schraube
7 Nm (0,7 m • kg)
ACHTUNG:
Die abgelassene Bremsflüssig-
keit nicht wiederverwenden.
HINWEIS:
lBremsbeläge mit deren Über-
ständen a in die Bremsschuh-
aussparungen b anbringen.
lDen Haltestift provisorisch fest-
ziehen.

l

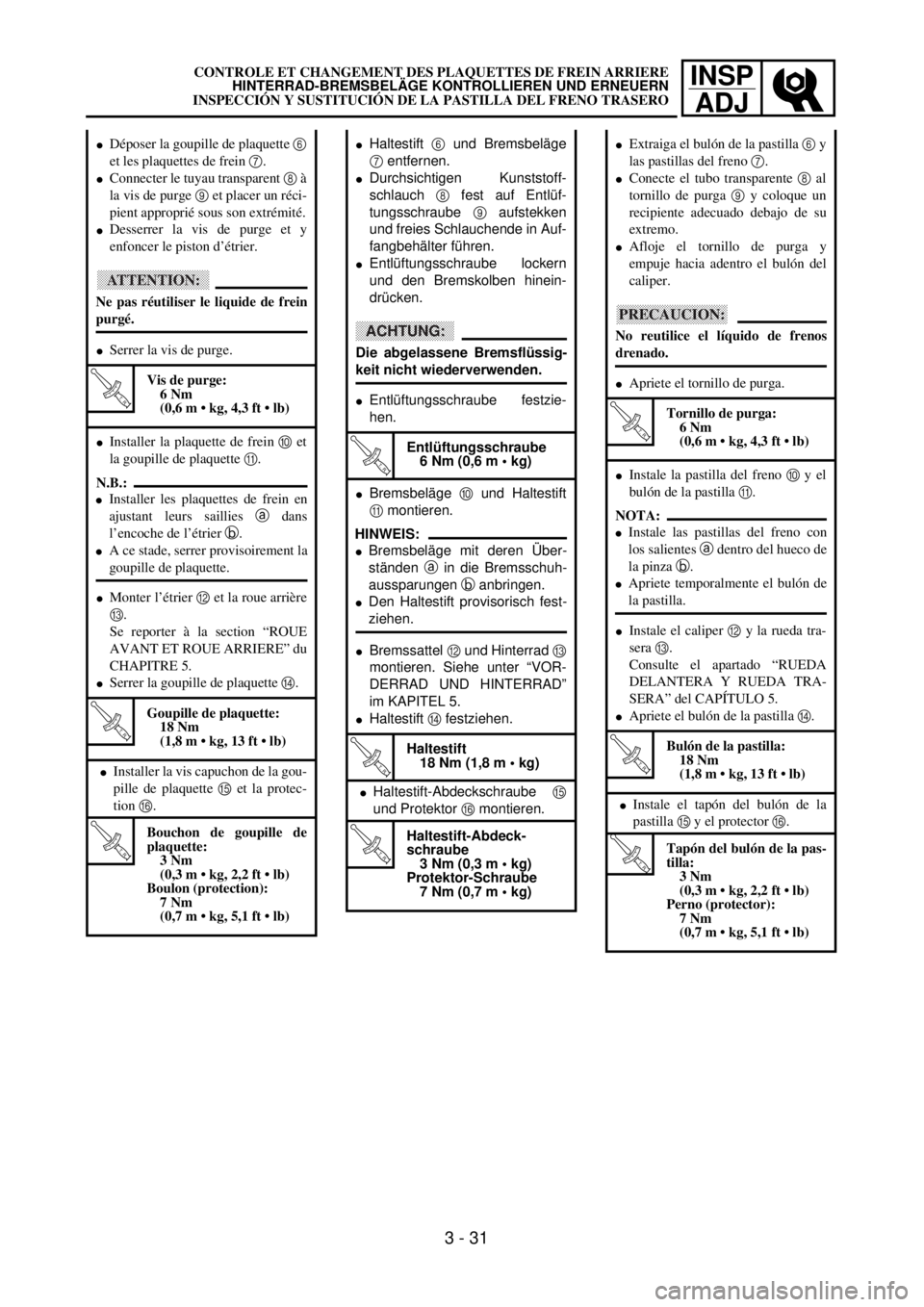

Déposer la goupille de plaquette
6
et les plaquettes de frein
7
.
l
Connecter le tuyau transparent
8
à
la vis de purge
9
et placer un réci-
pient approprié sous son extrémité.
l
Desserrer la vis de purge et y
enfoncer le piston d’étrier.
l
Serrer la vis de purge.
T R..

Vis de purge:
6 Nm
(0,6 m • kg, 4,3 ft • lb)
l
Installer la plaquette de frein
0
et
la goupille de plaquette
A
.
l
Monter l’étrier
B
et la roue arrière
C
.
Se reporter à la section “ROUE
AVANT ET ROUE ARRIERE” du
CHAPITRE 5.
l
Serrer la goupille de plaquette
D
.
T R..

Goupille de plaquette:
18 Nm
(1,8 m • kg, 13 ft • lb)
l
Installer la vis capuchon de la gou-
pille de plaquette
E
et la protec-
tion
F
.
T R..

Bouchon de goupille de
plaquette:
3 Nm
(0,3 m • kg, 2,2 ft • lb)
Boulon (protection):
7 Nm
(0,7 m • kg, 5,1 ft • lb)
ATTENTION:
Ne pas réutiliser le liquide de frein
purgé.
N.B.:
lInstaller les plaquettes de frein en
ajustant leurs saillies a dans
l’encoche de l’étrier b.
lA ce stade, serrer provisoirement la
goupille de plaquette.

3 - 31
CONTROLE ET CHANGEMENT DES PLAQUETTES DE FREIN ARRIERE
HINTERRAD-BREMSBELÄGE KONTROLLIEREN UND ERNEUERN
INSPECCIÓN Y SUSTITUCIÓN DE LA PASTILLA DEL FRENO TRASERO
l
Extraiga el bulón de la pastilla
6
y
las pastillas del freno
7
.
l
Conecte el tubo transparente
8
al
tornillo de purga
9
y coloque un
recipiente adecuado debajo de su
extremo.
l
Afloje el tornillo de purga y
empuje hacia adentro el bulón del
caliper.
l
Apriete el tornillo de purga.
T R..

Tornillo de purga:
6 Nm
(0,6 m • kg, 4,3 ft • lb)
l
Instale la pastilla del freno
0
y el
bulón de la pastilla
A
.
l
Instale el caliper
B
y la rueda tra-
sera
C
.
Consulte el apartado “RUEDA
DELANTERA Y RUEDA TRA-
SERA” del CAPÍTULO 5.
l
Apriete el bulón de la pastilla
D
.
T R..

Bulón de la pastilla:
18 Nm
(1,8 m • kg, 13 ft • lb)
l
Instale el tapón del bulón de la
pastilla
E
y el protector
F
.
T R..

Tapón del bulón de la pas-
tilla:
3 Nm
(0,3 m • kg, 2,2 ft • lb)
Perno (protector):
7 Nm
(0,7 m • kg, 5,1 ft • lb)
PRECAUCION:
No reutilice el líquido de frenos
drenado.
NOTA:
lInstale las pastillas del freno con
los salientes a dentro del hueco de
la pinza b.
lApriete temporalmente el bulón de
la pastilla.

3 - 32
INSP

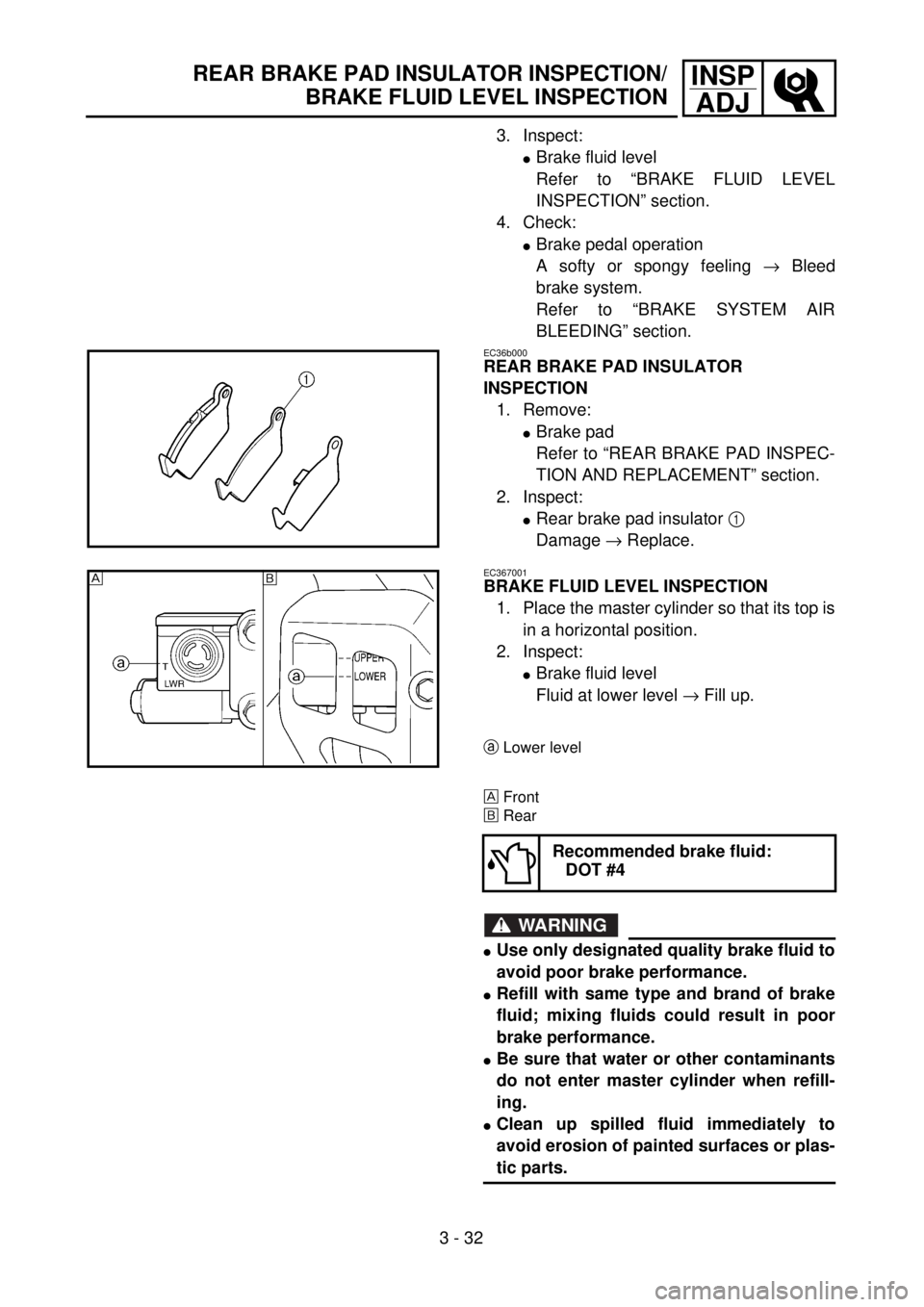

ADJREAR BRAKE PAD INSULATOR INSPECTION/
BRAKE FLUID LEVEL INSPECTION
3. Inspect:
lBrake fluid level
Refer to “BRAKE FLUID LEVEL
INSPECTION” section.
4. Check:
lBrake pedal operation
A softy or spongy feeling ® Bleed
brake system.
Refer to “BRAKE SYSTEM AIR
BLEEDING” section.
EC36b000
REAR BRAKE PAD INSULATOR
INSPECTION
1. Remove:
lBrake pad
Refer to “REAR BRAKE PAD INSPEC-
TION AND REPLACEMENT” section.
2. Inspect:
lRear brake pad insulator 1
Damage ® Replace.
EC367001
BRAKE FLUID LEVEL INSPECTION
1. Place the master cylinder so that its top is
in a horizontal position.
2. Inspect:
lBrake fluid level
Fluid at lower level ® Fill up.
aLower level
Front
õRear
WARNING
lUse only designated quality brake fluid to
avoid poor brake performance.
lRefill with same type and brand of brake
fluid; mixing fluids could result in poor
brake performance.
lBe sure that water or other contaminants
do not enter master cylinder when refill-
ing.
lClean up spilled fluid immediately to
avoid erosion of painted surfaces or plas-
tic parts.
Recommended brake fluid:
DOT #4

õ

INSP
ADJ
VERIFICATION DE L’ISOLANT DE LA PLAQUETTE DE FREIN ARRIERE/
CONTROLE DU NIVEAU DU LIQUIDE DE FREIN
INSPEKTION DER ISOLIERUNG DES HINTERRADBREMSBELAGS/
BREMSFLÜSSIGKEITSSTAND KONTROLLIEREN
3. Kontrollieren:
lBremsflüssigkeitsstand
Siehe unter “BREMSFLÜS-
SIGKEITSSTAND KON-
TROLLIEREN”.
4. Kontrollieren:
lFunktion des Fußbremshe-
bels
Weich oder schwammig bei
der Betätigung ® Bremsan-
lage entlüften.
Siehe unter “HYDRAULI-
SCHE BREMSANLAGE
ENTLÜFTEN”.
INSPEKTION DER ISOLIERUNG
DES HINTERRADBREMSBELAGS
1. Ausbauen:
lBremsbelag
Siehe Abschnitt “HINTER-
RAD-BREMSBELÄG KON-
TROLLIEREN UND
ERNEUERN”.
2. Prüfen:
lIsolierung des Hinterrad-
bremsbelags 1
Beschädigung ® Ereneuern.
BREMSFLÜSSIGKEITSSTAND
KONTROLLIEREN
1. Das Motorrad so stellen, daß
der Ausgleichsbehälter waa-
gerecht steht.
2. Kontrollieren:
lBremsflüssigkeitsstand
Niedrig ® Bremsflüssigkeit
auffüllen.
aMinimalstand-Markierung
Vorn
õHinten
WARNUNG
lNur Bremsflüssigkeit der emp-
fohlenen Spezifikation verwen-
den. Andere Produkte können
zu verminderter Bremsleistung
führen.
lNur Bremsflüssigkeit der glei-
chen Sorte nachfüllen. Die
Mischung unterschiedlicher
Sorten kann die Bremsleistung
vermindern.
lBeim Nachfüllen darauf achten,
daß kein Wasser oder Fremd-
stoffe in den Ausgleichsbehälter
gelangt.
lDarauf achten, daß keine Brems-
flüssigkeit auf lackierte Flächen
gelangt. Sollte dies dennoch
geschehen, sofort abwischen.
Empfohlene Bremsflüs-
sigkeit
DOT 4
3. Vérifier:
lNiveau du liquide de frein
Se reporter à la section “CON-
TROLE DU NIVEAU DE
LIQUIDE DE FREIN”.
4. Contrôler:
lFonctionnement du levier de
frein
Sensation de mollesse ® Pur-
ger le circuit de freinage.
Se reporter à la section
“PURGE DE L’AIR DU SYS-
TEME DE FREINAGE”.
VERIFICATION DE L’ISOLANT
DE LA PLAQUETTE DE FREIN
ARRIERE
1. Déposer:
lPlaquette de frein
Voir la section “CONTROLE
ET CHANGEMENT DES
PLAQUETTES DE FREIN
ARRIERE”.
2. Examiner:
lIsolant de la plaquette de frein
arrière 1
Endommagement ® Changer.
CONTROLE DU NIVEAU DU
LIQUIDE DE FREIN
1. Placer le maître-cylindre pour que
son extrémité soit en position
horizontale.
2. Vérifier:
lNiveau de liquide de frein
Liquide au niveau inférieur ®
Remettre à niveau.
aNiveau inférieur
Avant
õArrière
AVERTISSEMENT
lUtiliser uniquement le liquide
recommandé pour éviter une perte
de puissance de freinage.
lNe rajouter que du liquide de même
marque et de même qualité. Le
mélange de différents liquides peut
se traduire par une perte de puis-
sance de freinage.
lNe pas laisser entrer d’eau ou
d’autres corps étrangers dans le
maître-cylindre lors du remplissage.
lEssuyer immédiatement tout liquide
renversé pour éviter d’endommager
les surfaces peintes ou les pièces en
matière plastique.
Liquide de frein recom-
mandé:
DOT n˚4
3 - 32
3. Inspeccionar:
lNivel de líquido de frenos
Consulte el apartado “INSPEC-
CIÓN DEL NIVEL DE
LÍQUIDO DE FRENOS”.
4. Comprobar:
lFuncionamiento del pedal de
freno
Sensación de esponjosidad ®
Purgar el sistema de frenos.
Consulte el apartado “PURGA
DEL AIRE DEL SISTEMA
DE FRENOS”.
INSPECCIÓN DEL AISLADOR DE
LA PASTILLA DEL FRENO TRA-
SERO
1. Extraer:
lPastilla del freno
Consulte el apartado “INSPEC-
CIÓN Y SUSTITUCIÓN DE
LA PASTILLA DEL FRENO
TRASERO”.
2. Inspeccionar:
lAislador de la pastilla del freno
trasero 1
Daños ® Reemplazar.
INSPECCIÓN DEL NIVEL DE
LÍQUIDO DE FRENOS
1. Coloque el cilindro principal de
forma que su parte superior esté
en posición horizontal.
2. Inspeccionar:
lNivel de líquido de frenos
Líquido en el nivel inferior ®
Rellenar.
aPalanca inferior
Delantera
õTrasera
ADVERTENCIA
lUtilice únicamente el líquido de fre-
nos de calidad recomendado para
evitar un bajo rendimiento de los
frenos.
lLlene el depósito con el mismo tipo
y marca de líquido de frenos; la
mezcla de líquidos puede provocar
un bajo rendimiento de los frenos.
lTenga cuidado de que no entre agua
ni ningún otro contaminante en el
cilindro principal cuando llene el
depósito.
lLimpie inmediatamente el líquido
derramado para evitar la erosión de
las superficies pintadas o de las pie-
zas de plástico.
Líquido de frenos reco-
mendado:
DOT N˚4

3 - 33
INSP
ADJ
SPROCKETS INSPECTION/DRIVE CHAIN INSPECTION
EC368000
SPROCKETS INSPECTION
1. Inspect:
lSprocket teeth a
Excessive wear ® Replace.
NOTE:
Replace the drive, driven sprockets and drive
chain as a set.
DRIVE CHAIN INSPECTION
1. Remove:
lMaster link clip
lJoint 1
lO-rings 2
lDrive chain 3
2. Clean:
lDrive chain
Place it in kerosene, and brush off as
much dirt as possible. Then remove the
chain from the kerosene and dry the
chain.
3. Measure:
lDrive chain length (10 links) a
Out of specification ® Replace.
Drive chain length (10 links):
Limit: 150.1 mm (5.91 in)
4. Check:
lDrive chain stiffness a
Clean and oil the chain and hold as
illustrated.
Stiff ® Replace drive chain.
