YAMAHA WR 426F 2002 Owners Manual

4 - 49
ENG
EMBRAYAGE (WR426F)
EMBRAYAGE
Organisation de la dépose:1 Dépose de la tige de commande et du levier de poussée 2 Démontage de la tige de commande 1
3 Dépose du disque de friction et du disque d’embrayage 4 Dépose du carter d’embrayage
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE L’EMBRAYAGE
Préparation à la dépose Vidanger l’huile moteur. Se reporter à la section “CHANGEMENT DE L’HUILE
DE MOTEUR” au CHAPITRE 3.
Pédale de frein Se reporter à la section “DEPOSE DU MOTEUR”.
Câble d’embrayage Déconnecter du côté moteur.
1 Couvercle d’embrayage 1
2 Joint 1
3 Goujon 2
4 Ressort d’embrayage 6
5 Plateau de pression 1
6 Tige de commande 1 1
7 Circlip 1
8 Rondelle plate 1
9 Roulement 1
10 Bille 1
11Tige de commande 2
1
1
1
2
34
KUPPLUNG (WR426F)
KUPPLUNG
Demontage-Arbeiten:1 Druckstange u. -hebel demontieren2 Druckstange 1 demontieren
3 Reib- u. Stahlscheiben demontieren4 Kupplungsgehäuse demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
KUPPLUNG DEMONTIEREN
Vorbereitung für den Ausbau Motoröl ablassen. Siehe unter “MOTORÖL WECHSELN” im KAPITEL
3.
Fußbremshebel Siehe unter “MOTOR DEMONTIEREN”.
Kupplungszug Motorseitig demontieren.
1 Kupplungsdeckel 1
2 Dichtung 1
3Paßstift 2
4 Kupplungsfeder 6
5 Druckplatte 1
6 Druckstange 1 1
7 Sicherungsring 1
8 Unterlegscheibe 1
9 Lager 1
10 Kugel 1
11Druckstange 2
1
1
1
2
34
EMBRAGUE (WR426F)
EMBRAGUE
Alcance de la extracción:1 Extracción de la varilla de empuje y la palanca de empuje2 Desmontaje del empuje 1
3 Extracción del disco de fricción y los discos de embrague4 Extracción de la caja del embrague
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DEL EMBRAGUE
Preparación para la extracción Drenar el aceite de motor. Consulte el apartado “SUSTITUCIÓN DEL ACEITE DE
MOTOR” del CAPÍTULO 3.
Pedal del freno Consulte el apartado “EXTRACCIÓN DEL MOTOR”.
Cable del embrague Desconectar en el lado del motor.
1 Cubierta del embrague 1
2 Junta 1
3 Fijo de centraje 2
4 Muelle del embrague 6
5 Plato de presión1
6 Varilla de empuje 1 1
7 Circlip 1
8 Arandela plana 1
9 Cojinete 1
10 Bola 1
11Varilla de empuje 2
1
1
1
2
34
EMBRAYAGE (WR426F)
KUPPLUNG (WR426F)
EMBRAGUE (WR426F)

ENG
4 - 50
CLUTCH (WR426F)
Extent of removal Order Part name Q’ty Remarks
12 Clutch plate 7
13 Friction plate 2 8
14 Nut 1
Use special tool.
Refer to “REMOVAL POINTS”. 15 Look washer 1
16 Clutch boss 1
17 Clutch plate 1
18 Friction plate 1 1
19 Clutch damper spring 1
20 Seat plate 1
21 Thrust washer 1
22 Clutch housing 1
23 Push lever 1
4
1
3
4

4 - 50
ENG
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
12 Stahlscheibe 7
13 Reibscheibe 2 8
14 Mutter 1
Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”. 15 Sicherungsscheibe 1
16 Kupplungsnabe 1
17 Stahlscheibe 1
18 Reibscheibe 1 1
19 Kupplungsdämpferfeder 1
20 Sitzscheibe 1
21 Anlaufscheibe 1
22 Kupplungsgehäuse 1
23Druckhebel
1
1
3
4
4
Organisation de la dépose Ordre Nom de pièce QtéRemarques
12 Disque d’embrayage 7
13 Disque de friction 2 8
14 Ecrou 1
Utiliser un outil spécial.
Se reporter à “POINTS DE DEPOSE”. 15 Rondelle d’arrêt1
16 Noix d’embrayage 1
17 Disque d’embrayage 1
18 Disque de friction 1 1
19 Ressort amortisseur d’embrayage 1
20 Siège 1
21 Rondelle de butée1
22 Cloche d’embrayage 1
23Levier de poussée
1
1
3
4
4
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
12 Discos de embrague 7
13 Disco de fricción 2 8
14 Tuerca 1
Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE EXTRACCIÓN”. 15 Arandela de freno 1
16 Buje del embrague 1
17 Discos de embrague 1
18 Disco de fricción 1 1
19 Muelle del amortiguador del embrague 1
20 Disco del asiento 1
21 Arandela de empuje 1
22 Carcasa del embrague 1
23Palanca de empuje
1
1
3
4
4
EMBRAYAGE (WR426F)
KUPPLUNG (WR426F)
EMBRAGUE (WR426F)

4 - 51
ENGCLUTCH (WR426F)
EC493000
REMOVAL POINTS
EC483211
Clutch boss
1. Remove:
Nut 1
Lock washer 2
Clutch boss 3
NOTE:
Straighten the lock washer tab and use the
clutch holding tool 4 to hold the clutch boss.
ÅFor USA and CDN
ıExcept for USA and CDN
Clutch holding tool:
YM-91042/90890-04086
Å
ı
EC494000
INSPECTION
EC484100
Clutch housing and boss
1. Inspect:
Clutch housing 1
Cracks/wear/damage → Replace.
Clutch boss 2
Scoring/wear/damage → Replace.
EC484201
Primary driven gear
1. Check:
Circumferential play
Free play exists → Replace.
Gear teeth a
Wear/damage → Replace.
EC484400
Clutch spring
1. Measure:
Clutch spring free length a
Out of specification → Replace springs
as a set.
Clutch spring free length:
Standard
48.4 mm (1.91 in) 47.4 mm (1.87 in)

ENG
4 - 51
AUSBAU
Kupplungsnabe
1. Demontieren:
Mutter 1
Sicherungsscheibe 2
Kupplungsnabe 3
HINWEIS:
Die Sicherungsscheibe gerade bie-
gen und die Kupplungsnabe mit dem
Universal-Kupplungshalter 4 gegen-
halten.
ÅNur USA und CDN
ıNicht USA und CDN
Universal-Kupplungs-
halter
YM-91042/
90890-04086
PRÜFUNG
Kupplungsgehäuse und Kupp-
lungsnabe
1. Kontrollieren:
Kupplungsgehäuse 1
Rißbildung/Verschleiß/
Beschädigung → Erneuern.
Kupplungsnabe 2
Riefen/Verschleiß/Beschä-
digung → Erneuern.
Primärabtriebszahnrad
1. Kontrollieren:
Spiel am Umfang
Spiel vorhanden → Erneu-
ern.
Zähne a
Verschleiß/Beschädigung →
Erneuern.
Kupplungsfeder
1. Messen:
Ungespannte Länge der
Kupplungsfeder a
Unvorschriftsmäßig → Die
Feder im Satz erneuern.
Ungespannte Länge der
Kupplungsfeder
Standard

48,4 mm 47,4 mm
POINTS DE DEPOSE
Noix d’embrayage
1. Déposer:
Ecrou 1
Rondelle-frein 2
Noix d’embrayage 3
N.B.:
Redresser la rondelle-frein et utiliser
l’outil de poignée d’embrayage 4 pour
maintenir la noix d’embrayage.
ÅPour les USA et le CDN
ıExcepté pour les USA et le CDN
Outil de poignée
d’embrayage:
YM-91042/90890-04086
CONTROLE
Cloche et noix d’embrayage
1. Contrôler:
Cloche d’embrayage 1
Craquelures/usure/endomma-
gement → Changer.
Noix d’embrayage 2
Rayures/usure/endommage-
ment → Changer.
Pignon mené primaire
1. Vérifier:
Jeu circonférentiel
Le jeu existe → Changer.
Dent a
Usure/endommagement →
Changer.
Ressort d’embrayage
1. Mesurer:
Longueur libre de ressort
d’embrayage a
Hors spécification → Changer
tous les ressorts.
Longueur libre de ressort
d’embrayage:
Standard
48,4 mm
(1,91 in)47,4 mm
(1,87 in)
PUNTOS DE EXTRACCIÓN
Buje del embrague
1. Extraer:
Tuerca 1
Arandela de freno 2
Buje del embrague 3
NOTA:
Enderece la lengüeta de la arandela de
freno y utilice la herramienta de soporte
del embrague 4 para sujetar el buje del
embrague.
ÅPara USA y CDN
ıExcepto para USA y CDN
Herramienta de soporte
del embrague:
YM-91042/90890-04086
INSPECCIÓN
Carcasa del embrague y buje
1. Inspeccionar:
Carcasa del embrague 1
Grietas/desgaste/daños →
Reemplazar.
Buje del embrague 2
Rayas/desgaste/daños →
Reemplazar.
Engranaje impulsor primario
1. Comprobar:
Juego circunferencial
Existe juego libre → Reempla-
zar.
Dientes del engranaje a
Desgaste/daños → Reempla-
zar.
Muelle del embrague
1. Medir:
Longitud libre del muelle del
embrague a
Fuera de especificaciones →
Reemplazar los muelles como
un juego.
Longitud libre del muelle
del embrague:
Estándar
48,4 mm
(1,91 in)47,4 mm
(1,87 in)
EMBRAYAGE (WR426F)
KUPPLUNG (WR426F)
EMBRAGUE (WR426F)

4 - 52
ENGCLUTCH (WR426F)
EC484500
Friction plate
1. Measure:
Friction plate thickness
Out of specification → Replace friction
plate as a set.
Measure at all four points.
EC484600
Clutch plate
1. Measure:
Clutch plate warpage
Out of specification → Replace clutch
plate as a set.
Use a surface plate 1 and thickness
gauge 2.
Friction plate thickness:
2.9 ~ 3.1 mm
(0.114 ~ 0.122 in)
: 2.7 mm (0.106 in)
Warp limit:
0.1 mm (0.004 in)
Push lever
1. Inspect:
Push lever 1
Wear/damage → Replace.
EC484810
Push rod
1. Inspect:
Push rod 1 1
Bearing 2
Plain washer 3
Push rod 2 4
Ball 5
Wear/damage/bend → Replace.

ENG
4 - 52
Reibscheiben
1. Messen:
Reibscheibenstärke
Unvorschriftsmäßig → Die
Reibscheiben im Satz
erneuern.
Die Reibscheiben an vier
Stellen messen.
Kupplungsscheiben
1. Messen:
Verzug der Kupplungsschei-
ben
Unvorschriftsmäßig →
Kupplungsscheiben im Satz
erneuern.
Eine Richtplatte 1 und eine
Fühlerlehre 2 verwenden.
Reibscheibenstärke
2,9–3,1 mm
2,7 mm
Verzugsgrenze
0,1 mm
Druckhebel
1. Kontrollieren:
Druckhebel 1
Verschleiß/Beschädigung →
Erneuern.
Druckstangen
1. Kontrollieren:
Druckstange 1 1
Lager 2
Beilagscheibe 3
Druckstange 2 4
Kugel 5
Verschleiß/Beschädigung/
Verbiegung → Erneuern. Disque de friction
1. Mesurer:
Epaisseur de disque de friction
Hors-spécification → Changer
tous les disques de friction.
Mesurer chaque disque en qua-
tre endroits.
Disque d’embrayage
1. Mesurer:
Voile de disque d’embrayage
Hors-spécification → Changer
tous les disques d’embrayage.
Utiliser une plaque à surfacer
1 et une jauge d’épaisseur 2.
Epaisseur de disque de
friction:
2,9 à 3,1 mm
(0,114 à 0,122 in)
:
2,7 mm (0,106 in)
Limite de déformation:
0,1 mm (0,004 in)
Levier de poussée
1. Contrôler:
Levier de poussée 1
Usure/endommagement →
Changer.
Tige de poussée
1. Contrôler:
Tige de poussée 1 1
Roulement 2
Rondelle ordinaire 3
Tige de poussée 2 4
Bille 5
Usure/endommagement/défor-
mation → Changer.Disco de fricción
1. Medir:
Espesor del disco de fricción
Fuera de especificaciones →
Reemplazar el disco de fricción
como un juego.
Medir en los cuatro puntos.
Discos de embrague
1. Medir:
Alabeo de los discos de embra-
gue
Fuera de especificaciones →
Reemplazar los discos de
embrague como un juego.
Utilice un mármol de ajustador
1 y un juego de galgas 2.
Espesor del disco de fric-
ción:
2,9 ~ 3,1 mm
(0,114 ~ 0,122 in)
:
2,7 mm (0,106 in)
Límite de alabeo:
0,1 mm (0,004 in)
Palanca de empuje
1. Inspeccionar:
Palanca de empuje 1
Desgaste/daños → Reempla-
zar.
Varilla de empuje
1. Inspeccionar:
Varilla de empuje 1 1
Cojinete 2
Arandela plana 3
Varilla de empuje 2 4
Bola 5
Desgaste/daños/deformacio-
nes → Reemplazar.
EMBRAYAGE (WR426F)
KUPPLUNG (WR426F)
EMBRAGUE (WR426F)

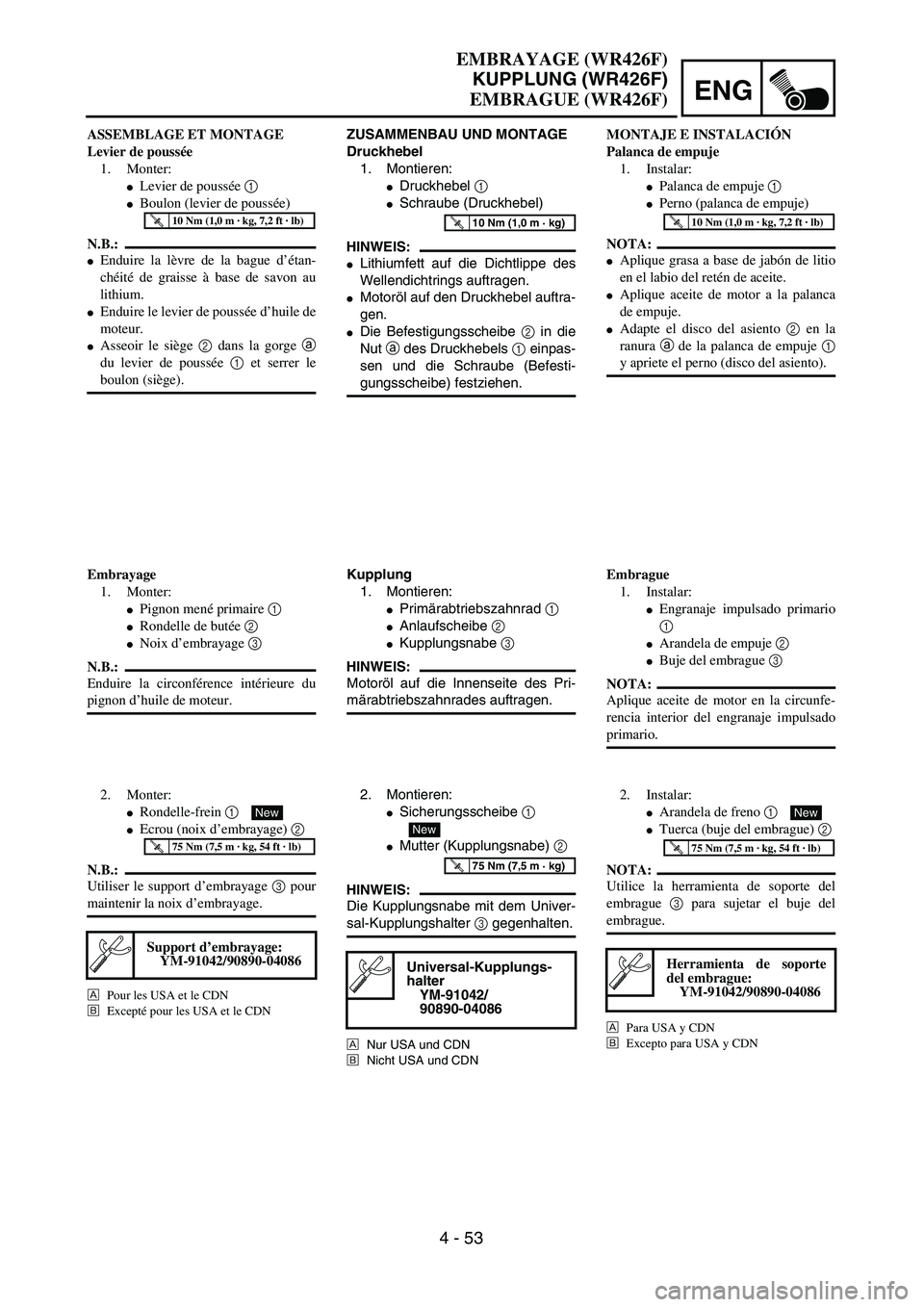

4 - 53
ENGCLUTCH (WR426F)
EC4A5000
ASSEMBLY AND INSTALLATION
Push lever
1. Install:
Push lever 1
Bolt (push lever)
NOTE:
Apply the lithium soap base grease on the oil
seal lip.
Apply the engine oil on the push lever.
Fit the seat plate 2 in the groove a of the
push lever 1 and tighten the bolt (seat
plate).
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
Clutch
1. Install:
Primary driven gear 1
Thrust washer 2
Clutch boss 3
NOTE:
Apply the engine oil on the primary driven gear
inner circumference.
2. Install:
Lock washer 1
Nut (clutch boss) 2
NOTE:
Use the clutch holding tool 3 to hold the clutch
boss.
Å
For USA and CDN
ıExcept for USA and CDN
Clutch holding tool:
YM-91042/90890-04086
New
T R..75 Nm (7.5 m · kg, 54 ft · lb)
Å
ı

ENG
4 - 53
ZUSAMMENBAU UND MONTAGE
Druckhebel
1. Montieren:
Druckhebel 1
Schraube (Druckhebel)
HINWEIS:
Lithiumfett auf die Dichtlippe des
Wellendichtrings auftragen.
Motoröl auf den Druckhebel auftra-
gen.
Die Befestigungsscheibe 2 in die
Nut a des Druckhebels 1 einpas-
sen und die Schraube (Befesti-
gungsscheibe) festziehen.
T R..10 Nm (1,0 m · kg)
Kupplung
1. Montieren:
Primärabtriebszahnrad 1
Anlaufscheibe 2
Kupplungsnabe 3
HINWEIS:
Motoröl auf die Innenseite des Pri-
märabtriebszahnrades auftragen.
2. Montieren:
Sicherungsscheibe 1
Mutter (Kupplungsnabe) 2
HINWEIS:
Die Kupplungsnabe mit dem Univer-
sal-Kupplungshalter 3 gegenhalten.
ÅNur USA und CDN
ıNicht USA und CDN
Universal-Kupplungs-
halter
YM-91042/
90890-04086
New
T R..75 Nm (7,5 m · kg)
ASSEMBLAGE ET MONTAGE
Levier de poussée
1. Monter:
Levier de poussée 1
Boulon (levier de poussée)
N.B.:
Enduire la lèvre de la bague d’étan-
chéité de graisse à base de savon au
lithium.
Enduire le levier de poussée d’huile de
moteur.
Asseoir le siège 2 dans la gorge a
du levier de poussée 1 et serrer le
boulon (siège).
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Embrayage
1. Monter:
Pignon mené primaire 1
Rondelle de butée 2
Noix d’embrayage 3
N.B.:
Enduire la circonférence intérieure du
pignon d’huile de moteur.
2. Monter:
Rondelle-frein 1
Ecrou (noix d’embrayage) 2
N.B.:
Utiliser le support d’embrayage 3 pour
maintenir la noix d’embrayage.
ÅPour les USA et le CDN
ıExcepté pour les USA et le CDN
Support d’embrayage:
YM-91042/90890-04086
New
T R..75 Nm (7,5 m · kg, 54 ft · lb)
MONTAJE E INSTALACIÓN
Palanca de empuje
1. Instalar:
Palanca de empuje 1
Perno (palanca de empuje)
NOTA:
Aplique grasa a base de jabón de litio
en el labio del retén de aceite.
Aplique aceite de motor a la palanca
de empuje.
Adapte el disco del asiento 2 en la
ranura a de la palanca de empuje 1
y apriete el perno (disco del asiento).
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Embrague
1. Instalar:
Engranaje impulsado primario
1
Arandela de empuje 2
Buje del embrague 3
NOTA:
Aplique aceite de motor en la circunfe-
rencia interior del engranaje impulsado
primario.
2. Instalar:
Arandela de freno 1
Tuerca (buje del embrague) 2
NOTA:
Utilice la herramienta de soporte del
embrague 3 para sujetar el buje del
embrague.
ÅPara USA y CDN
ıExcepto para USA y CDN
Herramienta de soporte
del embrague:
YM-91042/90890-04086
New
T R..75 Nm (7,5 m · kg, 54 ft · lb)
EMBRAYAGE (WR426F)
KUPPLUNG (WR426F)
EMBRAGUE (WR426F)

4 - 54
ENGCLUTCH (WR426F)
3. Bend the lock washer 1 tab.
4. Install:
Seat plate 1
Clutch damper spring 2
NOTE:
Install the seat plate with its chamfered por-
tion a facing the clutch boss 3.
Install the seat plate so that it is not caught
on the step b.
Install the clutch damper spring with the
“OUT SIDE” mark c facing out.
5. Install:
Friction plate 1 [d = ø128 mm (5.04 in)]
1
Clutch plate 2
Friction plate 2 [d = ø119 mm (4.69 in)]
3
NOTE:
Install the clutch plates and friction plates
alternately on the clutch boss, starting with a
friction plate and ending with a friction plate.
Use the friction plate 1 for the first while pay-
ing attention to the difference in inner diame-
ter.
1
2
c
3
a
b
6. Install:
Bearing 1
Plain washer 2
Circlip 3
To push rod 1 4.
NOTE:
Apply the engine oil on the bearing and plain
washer.
New
