YAMAHA WR 426F 2002 Owners Manual

4 - 64
ENG
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
7Ölschlauch 1
8 Kickstarterhebel 1
9 Kurbelgehäusedeckel (rechts) 1
10 Dichtung 1
11 Paßstift/O-Ring 4/2
12 Flügelrad 1
Siehe unter “AUSBAU”. 13 Beilagscheibe 1
14 Flügelradwelle 1
15 Dichtring 1 1
16 Dichtring 2 1
17 Lager 1
3
2
2
Organisation de la dépose Ordre Nom de pièce QtéRemarques
7 Flexible d’huile 1
8Démarreur au pied 1
9 Couvercle de carter (droit) 1
10 Joint 1
11 Goupille de serrage/bague d’étanchéité4/2
12 Rotor 1
Se reporter à la section
“POINTS DE DEPOSE”. 13 Rondelle ordinaire 1
14 Arbre de rotor 1
15 Bague d’étanchéité 11
16 Bague d’étanchéité 21
17 Roulement 1
3
2
2
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
7 Tubo de aceite 1
8 Manubrio del pedal 1
9 Cubierta del cárter (derecho) 1
10 Junta 1
11 Fijo de centraje/junta tórica 4/2
12 Rodete 1
Consulte el apartado
“PUNTOS DE EXTRACCIÓN”. 13 Arandela plana 1
14 Eje del rodete 1
15 Retén de aceite 1 1
16 Retén de aceite 2 1
17 Cojinete 1
3
2
2
FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER (DROIT)
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL (RECHTS)
FILTRO DE ACEITE, BOMBA DE AGUA Y CUBIERTA DEL CÁRTER (DERECHO)

4 - 65
ENG
OIL FILTER, WATER PUMP AND CRANKCASE COVER
(RIGHT)
REMOVAL POINTS
EC4G3110
Impeller shaft
1. Remove:
Impeller 1
Plain washer 2
Impeller shaft 3
NOTE:
Hold the impeller shaft on its width across the
flats a with spanners, etc. and remove the
impeller.
EC4G3210
Oil seal
NOTE:
It is not necessary to disassemble the water
pump, unless there is an abnormality such as
excessive change in coolant level, discolora-
tion of coolant, or milky transmission oil.
1. Remove:
Bearing 1
Oil seal 2
INSPECTION
EC444200
Impeller shaft
1. Inspect:
Impeller shaft 1
Bend/wear/damage → Replace.
Fur deposits → Clean.

ENG
4 - 65
AUSBAU
Flügelradwelle
1. Demontieren:
Flügelradwelle 1
Beilagscheibe 2
Flügelradwelle 3
HINWEIS:
Laufradwelle über ihre gesamte Brei-
te quer über die Flachscheiben a
mit Hilfe von Spannern usw. halten
und Laufrad ausbauen.
Dichtring
HINWEIS:
Es ist nicht notwendig die Wasser-
pumpe zu zerlegen, es sei denn es
liegt ein anormaler Zustand vor, wie
zum Beispiel starkes Sinken des
Kühlmittelstands, ein Verfärbung des
Kühlmittels oder milchiges Getriebe-
öl.
1. Demontieren:
Lager 1
Dichtring 2
PRÜFUNG
Flügelradwelle
1. Kontrollieren:
Flügelradwelle 1
Verbiegung/Verschleiß/
Beschädigung → Erneuern.
Kalkablagerungen → Reini-
gen. POINTS DE DEPOSE
Axe de turbine
1. Déposer:
Axe de turbine 1
Rondelle ordinaire 2
Axe de turbine 3
N.B.:
Maintenir l’arbre de rotor par les zones
latérales aplaties a au moyen d’une clé,
etc., et déposer le rotor.
Bague d’étanchéité
N.B.:
Il n’est pas nécessaire de démonter la
pompe à eau à moins d’anomalie,
comme un changement excessif du
niveau ou une décoloration du liquide de
refroidissement, ou une huile de trans-
mission laiteuse.
1. Déposer:
Roulement 1
Bague d’étanchéité 2
CONTROLE
Arbre de rotor
1. Contrôler:
Arbre de rotor 1
Déformation/usure/endomma-
gement → Changer.
Dépôts de tartre → Nettoyer.PUNTOS DE EXTRACCIÓN
Eje del rodete
1. Extraer:
Rodete 1
Arandela plana 2
Eje del rodete 3
NOTA:
Sujete el eje del rodete por su parte
ancha mediante las partes planas a con
llaves inglesas, etc. y extraiga el rodete.
Retén de aceite
NOTA:
No es necesario desmontar la bomba de
agua a menos que haya algo incorrecto,
como por ejemplo un cambio excesivo
en el nivel de refrigerante, una decolora-
ción del refrigerante o que el aceite de la
transmisión esté blancuzco.
1. Extraer:
Cojinete 1
Retén de aceite 2
INSPECCIÓN
Eje del rodete
1. Inspeccionar:
Eje del rodete 1
Deformaciones/desgaste/daños
→ Reemplazar.
Depósitos de fur → Limpiar. FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER (DROIT)
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL (RECHTS)
FILTRO DE ACEITE, BOMBA DE AGUA Y CUBIERTA DEL CÁRTER (DERECHO)

4 - 66
ENG
EC4H4600
Bearing
1. Inspect:
Bearing
Rotate inner race with a finger.
Rough spot/seizure → Replace.
EC444400
Oil seal
1. Inspect:
Oil seal
Wear/damage → Replace.
ASSEMBLY AND INSTALLATION
EC4G5110
Oil seal
1. Install:
Oil seal 1
NOTE:
Apply the lithium soap base grease on the oil
seal lip.
Install the oil seal with its manufacture’s
marks or numbers facing inward.
Bearing
1. Install:
Bearing 1
NOTE:
Install the bearing by pressing its outer race
parallel.
New
OIL FILTER, WATER PUMP AND CRANKCASE COVER
(RIGHT)

ENG
4 - 66
Lager
1. Kontrollieren:
Lager
Den inneren Laufring mit
dem Finger drehen.
Schwergängigkeit/Freßspu-
ren → Erneuern.
Dichtring
1. Kontrollieren:
Dichtring
Verschleiß/Beschädigung →
Erneuern.
ZUSAMMENBAU UND MONTAGE
Dichtring
1. Montieren:
Dichtring 1
HINWEIS:
Lithiumfett auf die Dichringlippe
auftragen.
Dichtring mit den Herstelleranga-
ben nach innen einbauen.
New
Lager
1. Montieren:
Lager 1
HINWEIS:
Zur Lager-Montage den äußeren
Laufring parallel einpressen. Roulement
1. Contrôler:
Roulement
Faire tourner la bague inté-
rieure avec le doigt.
Point dur/grippage → Changer.
Bague d’étanchéité
1. Contrôler:
Bague d’étanchéité
Usure/endommagement →
Changer.
ASSEMBLAGE ET MONTAGE
Bague d’étanchéité
1. Monter:
Bague d’étanchéité 1
N.B.:
Appliquer la graisse à base de savon
au lithium sur la lèvre de la bague
d’étanchéité.
Monter la bague d’étanchéité avec ses
marques ou numéros de fabricant diri-
gés vers l’intérieur.
New
Roulement
1. Monter:
Roulement 1
N.B.:
Monter le roulement en appuyant paral-
lèlement sur la cage extérieure.Cojinete
1. Inspeccionar:
Cojinete
Gire la pista interior con el
dedo.
Superficie áspera/agarrota-
miento → Reemplazar.
Retén de aceite
1. Inspeccionar:
Retén de aceite
Desgaste/daños → Reempla-
zar.
MONTAJE E INSTALACIÓN
Retén de aceite
1. Instalar:
Retén de aceite 1
NOTA:
Aplique grasa con base de litio en el
labio del retén de aceite.
Instale el retén de aceite con la marca
de fábrica o los números hacia arriba.
New
Cojinete
1. Instalar:
Cojinete 1
NOTA:
Instale el cojinete presionando la pista
exterior en paralelo. FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER (DROIT)
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL (RECHTS)
FILTRO DE ACEITE, BOMBA DE AGUA Y CUBIERTA DEL CÁRTER (DERECHO)

4 - 67
ENG
OIL FILTER, WATER PUMP AND CRANKCASE COVER
(RIGHT)
EC4G5220
Impeller shaft
1. Install:
Impeller shaft 1
Plain washer 2
Impeller 3
NOTE:
Take care so that the oil seal lip is not dam-
aged or the spring does not slip off its posi-
tion.
When installing the impeller shaft, apply the
engine oil on the oil seal lip, bearing and
impeller shaft. And install the shaft while
turning it.
Hold the impeller shaft on its width across
the flats a with spanners, etc. and install the
impeller.
T R..14 Nm (1.4 m · kg, 10 ft · lb)
Crankcase cover (right)
1. Install:
Dowel pin 1
O-ring 2
Collar 3
Gasket 4 New
2. Install:
Crankcase cover (right) 1
Bolt
NOTE:
Apply the engine oil on the impeller shaft
end.
When installing the crankcase cover onto the
crankcase, be sure that the impeller shaft
end 2 aligns with the balancer end slot 3.
Tighten the bolts in stage, using a crisscross
pattern.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

ENG
4 - 67
Flügelradwelle
1. Montieren:
Flügelradwelle 1
Beilagscheibe 2
Flügelradwelle 3
HINWEIS:
Darauf achten, daß die Dicht-
ringlippe nicht beschädigt wird und
die Feder nicht verrutscht.
Bei der Montage der Flügelradwel-
le Motoröl auf der Dichtringlippe,
das Lager und die Flügelradwelle
auftragen. Die Welle drehend
montieren.
Laufradwelle über ihre gesamte
Breite quer über die Flachscheiben
a mit Hilfe von Spannern usw.
halten und Laufrad einbauen.
T R..14 Nm (1,4 m · kg)
Kurbelgehäusedeckel (rechts)
1. Montieren:
Paßstift 1
O-Ring 2
Distanzhülse 3
Dichtung 4 New
2. Montieren:
Kurbelgehäusedeckel
(rechts) 1
Schrauben
HINWEIS:
Motoröl auf das Ende der Flügel-
radwelle auftragen.
Bei der Montage des Kurbelgehäu-
sedekkels sicherstellen, daß das
Flügelradwellenende 2 auf die
Nut im Ausgleichswellenende 3
ausgerichtet ist.
Die Schrauben stufenweise über
Kreuz festziehen.
T R..10 Nm (1,0 m · kg)
Axe de turbine
1. Monter:
Axe de turbine 1
Rondelle ordinaire 2
Axe de turbine 3
N.B.:
Prendre garde à ne pas endommager la
lèvre de bague d’étanchéité et à ne pas
déplacer le ressort.
Lors du montage de l’axe de turbine,
enduire d’huile de moteur la lèvre de
bague d’étanchéité, le roulement ainsi
que l’axe de turbine. Tourner l’axe de
turbine en le mettant en place.
Maintenir l’arbre de rotor par les
zones latérales aplaties a au moyen
d’une clé, etc., et reposer le rotor.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
Couvercle de carter (droit)
1. Monter:
Goupille 1
Bague d’étanchéité 2
Collerette 3
Joint 4 New
2. Monter:
Couvercle de carter (droit) 1
Boulon
N.B.:
Enduire l’extrémité de l’axe de turbine
d’huile de moteur.
En remontant le couvercle de carter
sur le carter, s’assurer d’aligner
l’extrémité de l’arbre de rotor 2 sur la
fente 3 de l’extrémité du balancier.
Serrer les boulons en une seule fois en
suivant un ordre entrecroisé.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Eje del rodete
1. Instalar:
Eje del rodete 1
Arandela plana 2
Eje del rodete 3
NOTA:
Tenga cuidado en no dañar el labio del
retén de aceite o que los resortes no se
salgan de su posición.
Cuando instale el eje del rodete, apli-
que aceite de motor en el labio del
retén de aceite, cojinete y eje del
rodete. Instale el eje mientras lo gira.
Sujete el eje del rodete a lo ancho por
las caras planas a con las llaves de
tuerca, etc. e instale el rodete.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
Cubierta del cárter (derecho)
1. Instalar:
Fijo de centraje 1
Junta tórica 2
Casquillo 3
Junta 4 New
2. Instalar:
Cubierta del cárter (derecho)
1
Perno
NOTA:
Aplique aceite de motor en el extremo
del eje del rodete.
Cuando instale la cubierta del cárter
en el cárter, asegúrese de que el eje del
rodete 2 esté alineado con la ranura
del extremo del compensador 3.
Apriete los pernos de forma progre-
siva y entrecruzada.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER (DROIT)
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL (RECHTS)
FILTRO DE ACEITE, BOMBA DE AGUA Y CUBIERTA DEL CÁRTER (DERECHO)

4 - 68
ENG
OIL FILTER, WATER PUMP AND CRANKCASE COVER
(RIGHT)
Kick crank
1. Install:
Kick crank 1
Plain washer
Bolt (kick crank)
NOTE:
Install the kick crank so that the kick crank is
as vertical as possible with the distance a
between the kick crank and the frame being
5 mm (0.20 in) or more.
T R..33 Nm (3.3 m · kg, 24 ft · lb)
2. Install:
Oil hose 1
Bolt (oil hose) 2
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
3. Install:
Copper washer 1
Oil delivery pipe 2
Union bolt (M8) 3
Union bolt (M10) 4
New
T R..18 Nm (1.8 m · kg, 13 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)
Water pump housing
1. Install:
Dowel pin 1
O-ring 2 New

ENG
4 - 68
Kickstarterhebel
1. Montieren:
Kickstarterhebel 1
Beilagscheibe
Schraube (Kickstarterhebel)
HINWEIS:
Den Kickstarterhebel möglichst
senkrecht montieren; dabei sicher-
stellen, daß der Abstand a zwischen
Kickstarterhebel und Rahmen min-
destens 5 mm beträgt.
T R..33 Nm (3,3 m · kg)
2. Montieren:
Ölschlauch 1
Schraube (Ölschlauch) 2
T R..10 Nm (1,0 m · kg)
3. Montieren:
Kupferunterlegscheibe
1
Ölsteigrohr 2
Überwurfschraube (M8) 3
Überwurfschraube (M10) 4
New
T R..18 Nm (1,8 m · kg)
T R..20 Nm (2,0 m · kg)
Wasserpumpengehäuse
1. Montieren:
Paßshift 1
O-Ring 2New
Démarreur au pied
1. Monter:
Levier de démarreur au pied 1
Rondelle ordinaire
Boulon (levier de démarreur au
pied)
N.B.:
Monter le levier de démarreur au pied en
veillant à essayer quil soit le plus à la
verticale que possible et à ce que la dis-
tance a entre le levier de démarrevr au
pied et le cadre soit de 5 mm (0,20 in)
minimum.
T R..33 Nm (3,3 m · kg, 24 ft · lb)
2. Monter:
Flexible d’huile 1
Boulon (flexible d’huile) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Monter:
Rondelle de cuivre 1
Tuyau d’arrivée d’huile 2
Boulon-raccord (M8) 3
Boulon-raccord (M10) 4
New
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
Logement de la pompe à eau
1. Monter:
Goujon 1
Bague d’étanchéité 2New
Manubrio del pedal
1. Instalar:
Manubrio del pedal 1
Arandela plana
Perno (manubrio del pedal)
NOTA:
Instale el manubrio del pedal de forma
que esté en la posición más vertical posi-
ble con una distancia a entre el manu-
brio del pedal y el bastidor de 5 mm
(0,20 in) o superior.
T R..33 Nm (3,3 m · kg, 24 ft · lb)
2. Instalar:
Tubo de aceite 1
Perno (tubo de aceite) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Instalar:
Arandela de cobre 1
Tubo de distribución de aceite
2
Perno de unión (M8) 3
Perno de unión (M10) 4
New
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
Carcasa de la bomba de agua
1. Instalar:
Fijo de centraje 1
Junta tórica 2 New
FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER (DROIT)
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL (RECHTS)
FILTRO DE ACEITE, BOMBA DE AGUA Y CUBIERTA DEL CÁRTER (DERECHO)

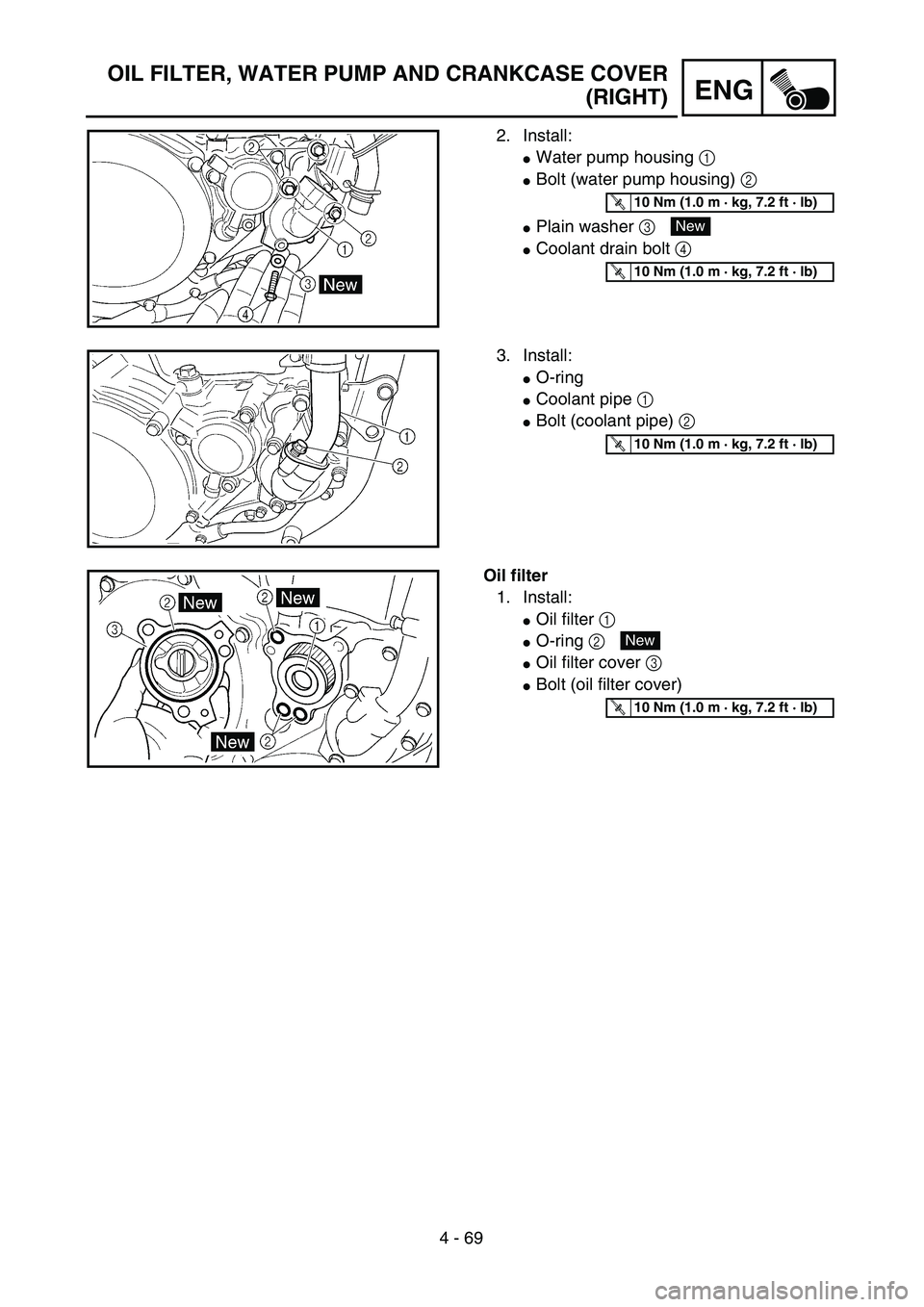

4 - 69
ENG
2. Install:
Water pump housing 1
Bolt (water pump housing) 2
Plain washer 3
Coolant drain bolt 4
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
New
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
3. Install:
O-ring
Coolant pipe 1
Bolt (coolant pipe) 2
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
Oil filter
1. Install:
Oil filter 1
O-ring 2
Oil filter cover 3
Bolt (oil filter cover)
New
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
OIL FILTER, WATER PUMP AND CRANKCASE COVER
(RIGHT)
