YAMAHA WR 426F 2002 Owners Manual

5 - 43
CHAS
GUIDON
LENKER
MANILLAR
2. Montieren:
Lenkergriff (links) 1
Gummiklebstoff auf das
Lenkerende 2 auftragen.
HINWEIS:
Vor dem Auftragen des Klebstoffs
Fett und Öl mit Lackverdünner
vom Lenkerrohr a entfernen.
Den Lenkergriff (links) so am Len-
ker montieren, daß die Linie b
zwischen den beiden Pfeilmarkie-
rungen nach oben weist.
3. Montieren:
Gasdrehgriff (rechts) 1
Hülse 2
Gummiklebstoff auf das
Führungsrohr 3 auftragen.
HINWEIS:
Vor dem Auftragen des Klebstoffs
Fett und Öl mit Lackverdünner
vom Lenkerrohr a entfernen.
Die Markierung b am Griff muß
sich im vorgeschriebenen Winkel
zur Aussparung c im Führungs-
rohr befinden.
4. Montieren:
Hülse 1
Abdeckung (Griffkappe) 2
Gasdrehgriff 3
HINWEIS:
Lithium fett auf die Gasdrehgriff-
Gleitfläche auftragen. 2. Monter:
Poignée (gauche) 1
Appliquer un agent adhésif sur
le guidon 2.
N.B.:
Avant d’appliquer l’adhésif, essuyer la
graisse ou l’huile sur la surface du gui-
don a avec du diluant de peinture.
Fixer la poignée (gauche) sur le gui-
don de sorte que la ligne b entre les
deux flèches soit dirigée vers le haut.
3. Monter:
Poignée (droite) 1
Collerette 2
Appliquer un agent adhésif sur
le guide de tube 3.
N.B.:
Avant d’appliquer l’adhésif, essuyer la
graisse ou l’huile sur la surface du
guide de tube a avec du diluant de
peinture.
Fixer la poignée sur le guide de tube
de sorte que le repère d’alignement de
poignée b et la fente du guide de tube
c forment l’angle illustré.
4. Monter:
Collerette 1
Cache (capuchon de la poi-
gnée des gaz) 2
Poignée des gaz 3
N.B.:
Appliquer de la graisse à base de savon
au lithium sur la zone coulissante de la
poignée des gaz.2. Instalar:
Empuñadura (izquierda) 1
Coloque un adhesivo al mani-
llar 2.
NOTA:
Antes de aplicar el adhesivo, elimine
la grasa o el aceite de la superficie del
manillar a con diluyente de laca.
Instale la empuñadura (izquierda) en
el manillar de forma que la línea b
entre las dos flechas esté orientada
hacia arriba y en posición recta.
3. Instalar:
Empuñadura (derecha) 1
Casquillo 2
Aplique un adhesivo en la guía
del tubo 3.
NOTA:
Antes de aplicar el adhesivo, elimine
la grasa o el aceite de la superficie de
la guía del tubo a con diluyente de
laca.
Instale la empuñadura a la guía del
tubo de forma que la marca de compa-
ración de la empuñadura b y la
ranura de la guía del tubo c formen
un ángulo tal y como se indica.
4. Instalar:
Casquillo 1
Cubierta (tapa de la empuña-
dura)
Empuñadura del acelerador 3
NOTA:
Aplicar la grasa con base de jabón de
litio a la superficie de contacto de la
empuñadura del acelerador.

5 - 44
CHASHANDLEBAR
5. Install:
Throttle cables 1
To tube guide 2.
NOTE:
Apply the lithium soap base grease on the
throttle cable end and tube guide cable wind-
ing portion.
6. Install:
Throttle cable cap 1
Screw (throttle cable cap) 2
WARNING
After tightening the screws, check that the
throttle grip 3 moves smoothly. If it does
not, retighten the bolts for adjustment.
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
7. Install:
Cover (grip cap) 1
Cover (throttle cable cap) 2

5 - 44
CHAS
GUIDON
LENKER
MANILLAR
5. Montieren:
Gaszüge 1
(am Führungsrohr 2)
HINWEIS:
Lithiumfett auf Gaszugenden und -
scheibe auftragen.
6. Montieren:
Gasseilzugkappe 1
Schrauben (Gasseilzugkap-
pe) 2
WARNUNG
Nach dem Festziehen der Schrau-
ben den Gasdrehgriff 3 auf
Leichtgängigkeit prüfen. Gegebe-
nenfalls das Gasdrehgriffgehäuse
erneut ausrichten und befestigen.
T R..4 Nm (0,4 m · kg)
7. Montieren:
Abdeckung (Griffkappe) 1
Abdeckung (Gaszugkappe)
2 5. Monter:
Câbles d’accélération 1
Sur le guide de tube 2.
N.B.:
Appliquer de la graisse à base de savon
au lithium sur l’extrémité du câble
d’accélération et sur la partie d’enroule-
ment du câble dans le guide de tube.
6. Monter:
Capuchon de câble d’accéléra-
teur 1
Vis (capuchon de câble d’accé-
lérateur) 2
AVERTISSEMENT
Après avoir serré les vis, vérifier que
la poignée des gaz 3 tourne sans pro-
blème. Sinon resserrer les boulons
pour la régler.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
7. Monter:
Cache (capuchon de la poi-
gnée des gaz) 1
Cache (capuchon de câble
d’accélérateur) 2 5. Instalar:
Cables del acelerador 1
A la guía del tubo 2.
NOTA:
Aplique grasa con base de jabón de litio
en el extremo del cable del acelerador y
en la zona de arrollamiento del cable de
la guía del tubo.
6. Instalar:
Tapa del cable del acelerador
1
Tornillo (tapa del cable del
acelerador) 2
ADVERTENCIA
Después de apretar los tornillos, com-
pruebe que la empuñadura del acele-
rador 3 se mueva suavemente. Si no
es así, vuelva a apretar los pernos para
realizar el ajuste.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
7. Instalar:
Cubierta (tapa de la empuña-
dura) 1
Cubierta (tapa del cable del
acelerador) 2

5 - 45
CHASHANDLEBAR
8. Install:
Master cylinder 1
Master cylinder bracket 2
Bolt (master cylinder bracket) 3
NOTE:
Install the bracket so that the arrow mark a
faces upward.
First tighten the bolt on the upper side of the
master cylinder bracket, and then tighten the
bolt on the lower side.
9. Install:
Lights switch 1
T R..9 Nm (0.9 m · kg, 6.5 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
10. Install:
“ENGINE STOP” button 1
Clutch lever holder 2
Bolt (clutch lever holder) 3
Decompressor lever holder 4
Bolt (decompressor lever holder) 5
Clamp 6
NOTE:
The “ENGINE STOP” button, clutch lever
holder, decompression lever holder and
clamp should be installed according to the
dimensions shown.
Pass the “ENGINE STOP” button lead in the
middle of the clutch holder.
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
11. Install:
Clutch cable 1
Decompression cable 2
NOTE:
Apply the lithium soap base grease on the
clutch cable end and decompression cable
end.
B
2
1

5 - 45
CHAS
GUIDON
LENKER
MANILLAR
8. Montieren:
Hauptbremszylinder 1
Hauptbremszylinder-Halte-
rung 2
Schraube (Hauptbremszy-
linder-Halterung) 3
HINWEIS:
Die Halterung mit nach oben ge-
richteter Pfeilmarkierung a ein-
bauen.
Zuerst die oberen, dann die unte-
ren Halterungsschrauben festzie-
hen.
9. Einbauen:
Lichtschalter 1
T R..9 Nm (0,9 m · kg)
T R..2 Nm (0,2 m · kg)
10. Montieren:
Motorstoppschalter “ENGI-
NE STOP” 1
Kupplungshebel-Halterung
2
Schraube (Halterung) 3
Dekompressionshebel-Hal-
terung 4
Schraube (Dekompressi-
onshebel-Halterung) 5
Kabelbinder 6
HINWEIS:
Motorstoppschalter, Kupplungshe-
bel-Halterung, Dekompressionshe-
bel-Halterung und Kabelbinder
gemäß den in der Abbildung ge-
zeigten Abmessungen montieren.
Das Motorstoppschalter-Kabel mit-
tig durch die Kupplungshebel-Hal-
terung führen.
T R..4 Nm (0,4 m · kg)
T R..4 Nm (0,4 m · kg)
11. Montieren:
Kupplungszug 1
Dekompressionszug 2
HINWEIS:
Lithiumfett auf das Kupplungszug-
Ende auftragen. 8. Monter:
Maître-cylindre 1
Demi-palier de fixation de maî-
tre-cylindre 2
Boulon (demi-palier de fixation)
3
N.B.:
Reposer la support pour que la flèche
a soit dirigée vers le haut.
Serrer d’abord le boulon sur le côté
supérieur du demi-palier de fixation de
maître-cylindre, puis serrer le boulon
sur le côté inférieur.
9. Posér:
L’interrupteur lumières 1
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
10. Monter:
Bouton d’arrêt du moteur
“ENGINE STOP” 1
Support de levier d’embrayage
2
Boulon (support de levier
d’embrayage) 3
Support du levier de décom-
presseur
4
Boulon (support du levier de
décompresseur) 5

Bride 6
N.B.:
Le bouton d’arrêt du moteur
“ENGINE STOP”, le support de levier
d’embrayage, le support du levier de
décompression et l’attache en plasti-
que doivent être installés en respectant
les dimensions indiquées.
Faire passer le fil de bouton d’arrêt du
moteur “ENGINE STOP” au centre du
support d’embrayage.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
11. Monter:
Câble d’embrayage 1
Câble de décompression 2
N.B.:
Appliquer de la graisse à base de savon
au lithium sur l’extrémité du câble
d’embrayage.8. Instalar:
Cilindro principal 1
Ménsula del cilindro principal
2
Perno (ménsula del cilindro
principal) 3
NOTA:
Instale la ménsula de form a que la
flecha esté hacia arriba.
Apriete en primer lugar el perno de la
parte superior de la ménsula del cilin-
dro principal y después apriete el
perno de la parte inferior.
9. Instalar:
Interruptor de las luces 1
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
10. Instalar:
Botón de parada del motor
“ENGINE STOP” 1
Soporte de la palanca del
embrague 2
Perno (soporte de la palanca
del embrague) 3
Soporte de la palanca del des-
compresor 4
Perno (soporte de la palanca
del descompresor) 5
Abrazadera 6
NOTA:
El botón de parada del motor
“ENGINE STOP”, el soporte de la
palanca del embrague, el soporte de la
palanca de descompresión y la abraza-
dera deben instalarse de acuerdo con
las dimensiones que aparecen.
Pase el cable del botón de parada del
motor “ENGINE STOP” por el medio
del soporte del embrague.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
11. Instalar:
Cable del embrague 1
Cable de descompresión 2
NOTA:
Aplique grasa con base de jabón de litio
en el extremo del cable del embrague.

5 - 46
CHAS

12. Adjust:

Clutch lever free play
Refer to “CLUTCH ADJUSTMENT”
section in the CHAPTER 3.

Decompression lever free play
Refer to “DECOMPRESSION LEVER
ADJUSTMENT” section in the CHAP-
TER 3.
13. Fasten the decompression cable
1
and
clutch cable
2
with a clamp
3
.
1
2
3

14. Insert the end of the fuel breather hose
1
into the hole of the steering shaft.
HANDLEBAR

5 - 46
CHAS
12. Einstellen:
Kupplungszugspiel
Siehe unter “KUPPLUNG
EINSTELLEN” im KAPITEL 3.
Dekompressionszugspiel
am Hebeldrehpunkt
Siehe unter “EINSTELLUNG
DES DEKOMPRESSIONS-
HEBELS” im KAPITEL 3.
13. Den Dekompressionsseilzug
1 und den Kupplungsseilzug
2 mit einer Klammer 3 befe-
stigen.
14. Das Kraftstofftank-
Entlüftungsschlauch-Ende 1
durch die Bohrung im Num-
mernschild führen. 12. Régler:
Jeu du levier d’embrayage
Se reporter à la section
“REGLAGE DE
L’EMBRAYAGE” du CHAPI-
TRE 3.
Jeu au levier de décompression
Se reporter à la section
“REGLAGE DU LEVIER DE
DECOMPRESSION” du
CHAPITRE 3.
13. Attacher le câble de décompres-
sion 1 et le câble d’embrayage
2 à l’aide d’une bride 3.
14. Introduire l’extrémité du conduit
d’aération de carburant 1 dans
les trous de la plaque de numéro.12. Ajustar:
Juego libre d e la palanca del
embrague
Consulte el apartado “AJUSTE
DEL EMBRAGUE” del CAPÍ-
TULO 3.
Juego libre de la palanca de
descompresión
Consulte el apartado “AJUSTE
DEL EMBRAGUE” del CAPÍ-
TULO 3.
13. Fissare il cavo di decompressione
1 ed il cavo della frizione 2 con
una fascetta 3.
14. Inserte el extremo del tubo respi-
radero del combustible 1 en el
orificio del eje de dirección.
GUIDON
LENKER
MANILLAR

5 - 47
CHAS
EC560000
STEERING
Extent of removal:1 Under bracket removal2 Bearing removal
Extent of removal Order Part name Q’ty Remarks
STEERING REMOVAL
WARNING
Support the machine securely so there is no
danger of it falling over.
Preparation for removal Hold the machine by placing the
suitable stand under the engine.
Headlight
Handlebar
Cable guide
Front fenderRefer to “HANDLEBAR” section.
1 Trip meter 1
2 Steering shaft nut 1
3 Front fork 2 Refer to “FRONT FORK” section.
4 Handle crown 1
5 Ring nut 1 Use special tool.
Refer to “REMOVAL POINTS”.
6 Under bracket 1
7Ball race cover
1
2
1
STEERING

5 - 47
CHAS
LENKKOPF
Demontage-Arbeiten:1 Untere Gabelbrücke demontieren2 Lager demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
LENKKOPF DEMONTIEREN
Vorbereitung für den Ausbau Das Motorrad am Motor aufbocken
Scheinwerfer
Lenker
Kabelführung
Vorderrad-AbdeckungSiehe unter “LENKER”.
1 Tageskilometerzähler 1
2 Lenkkopfmutter 1
3 Teleskopgabel 2 Siehe unter “TELESKOPGABEL”.
4 Obere Gabelbrücke 1
5 Ringmutter 1 Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”.
6 Untere Gabelbrücke 1
7 Lagerschutzkappe 1
WARNUNG
Das Motorrad gegen Umfallen sichern.
12
DIRECTION
LENKKOPF
DIRECCIÓN
DIRECTION
Organisation de la dépose:1 Dépose du té de fourche inférieur2 Dépose du roulement
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE LA DIRECTION
Préparation pour la dépose Maintenir la machine en plaçant un support
approprié sous le moteur.
Phare
Guidon
Guide de câble
Garde-boue avantSe reporter à la section “GUIDON”.
1 Compteur de vitesse 1
2 Ecrou de colonne de direction 1
3 Fourche avant 2 Se reporter à la section “FOURCHE AVANT”.
4 Etrier supérieur 1
5 Ecrou annulaire 1 Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
6 Etrier inférieur 1
7 Couvercle de cage à billes 1
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.
12
DIRECCIÓN
Alcance de la extracción:1 Extracción de la ménsula inferior2 Extracción del cojinete
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DE LA DIRECCIÓN
Preparación para la extracción Sujete el vehículo colocando una base apro-
piada debajo del motor.
Faro delantero
Manillar
Guía del cable
Guardapolvos delanteroConsulte el apartado “MANILLAR”.
1 Medidor de trayecto 1
2 Tuerca del eje de la dirección1
3 Horquilla delantera 2 Consulte el apartado “HORQUILLA DELANTERA”.
4 Tija superior del manillar 1
5 Tuerca anular 1 Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
6Ménsula inferior 1
7 Cubierta de la guía de bolas 1
ADVERTENCIA
Sujete firmemente el vehículo de forma que no
haya riesgo de que se caiga.
12

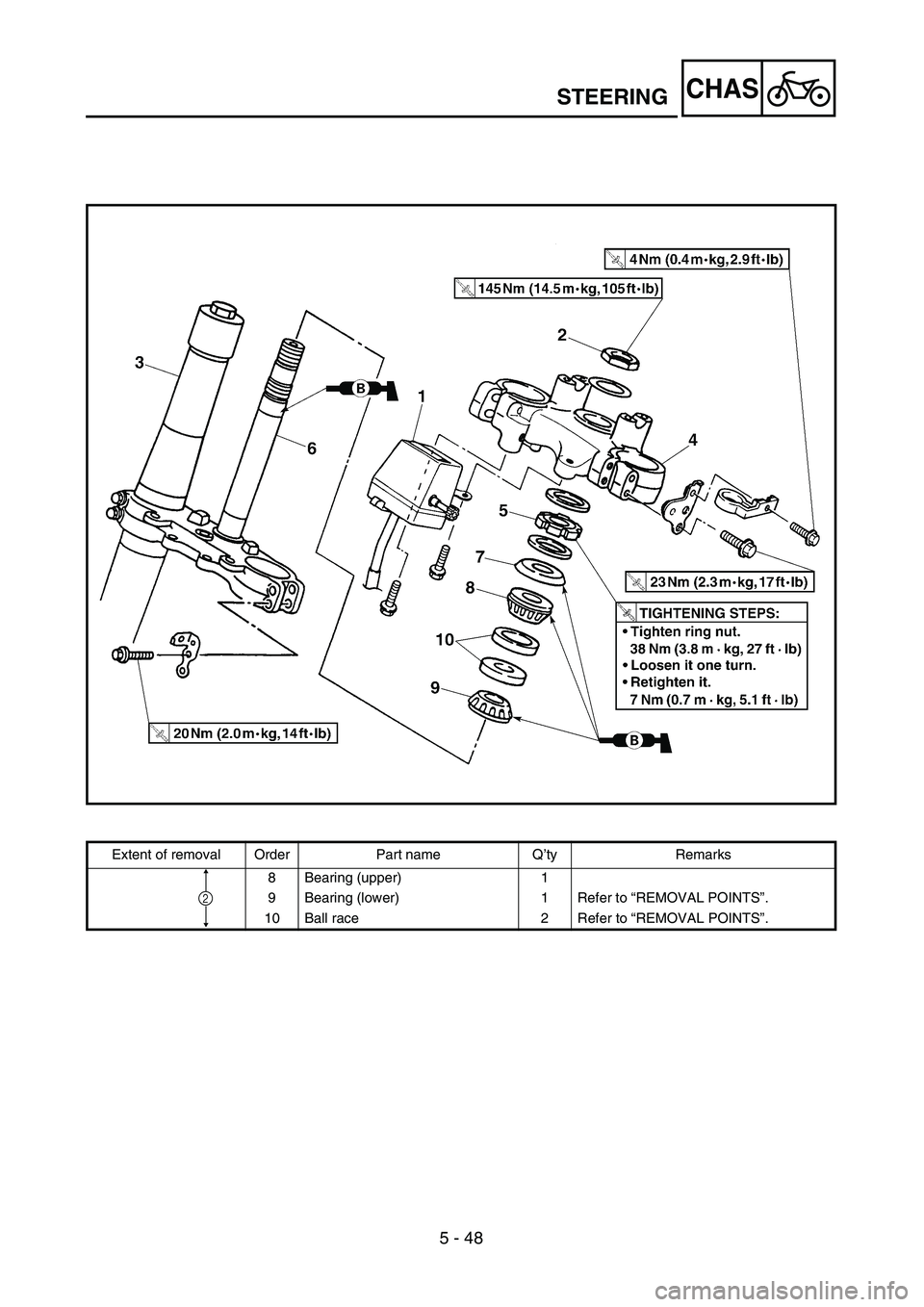

5 - 48
CHASSTEERING
Extent of removal Order Part name Q’ty Remarks
8 Bearing (upper) 1
9 Bearing (lower) 1 Refer to “REMOVAL POINTS”.
10Ball race
2Refer to “REMOVAL POINTS”.
2
