YAMAHA WR 426F 2002 Owners Manual

5 - 58
CHAS
BRAS OSCILLANT
SCHWINGE
PALANCA OSCILANTE
5. Montieren:
Umlenkhebel 1
Schraube (Umlenkhebel) 2
Beilagscheibe 3
Mutter (Umlenkhebel) 4
(an der Schwinge).
HINWEIS:
Molybdändisulfidfett auf die
Schraube auftragen.
Die Mutter noch nicht festziehen.
6. Montieren:
Schwinge 1
Schwingenachse 2
HINWEIS:
Molybdändisulfidfett auf die
Schwingenachse auftragen.
Die Schwingenachse von der rech-
ten Seite einsetzen.
T R..85 Nm (8,5 m · kg)
7. Kontrollieren:
Seitliches Spiel der Hinter-
radschwinge a
Freies Spiel besteht →
Drucklager ersetzen.
Vertikale Beweglichkeit der
Schwinge b
Schwergängigkeit → Lager,
Buchsen und Hülsen
schmieren oder erneuern.
8. Montieren:
Schraube (Übertragungshe-
bel) 1
Beilagscheibe 2
Mutter (Übertragungshebel)
3
HINWEIS:
Molybdändisulfidfett auf die
Schraube auftragen.
Die Mutter noch nicht festziehen.
9. Montieren:
Schraube (Umlenkhebel,
Federbein) 1
Mutter (Umlenkhebel, Fe-
derbein) 2
HINWEIS:
Molybdändisulfidfett auf die Schrau-
be auftragen.
T R..53 Nm (5,3 m · kg)
5. Monter:
Bras de relais 1
Boulon (bras de relais) 2
Rondelle ordinaire 3
Ecrou (bras de relais) 4
Sur le bras oscillant.
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur le boulon.
Ne pas resserrer l’écrou à ce stade.
6. Monter:
Bras oscillant 1
Arbre de pivot 2
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur l’arbre de pivot.
Introduire l’arbre de pivot par le côté
droit.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
7. Contrôler:
Jeu latéral du bras oscillant a
Il y a du jeu → Remplacer le
roulement de butée.
Mouvement de bas en haut du
bras oscillant b
Mouvement irrégulier/coince-
ment/point dur → Graisser ou
changer les roulements, bagues
et collerettes.
8. Monter:
Boulon (bielle) 1
Rondelle ordinaire 2
Ecrou (bielle) 3
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur le boulon.
Ne pas resserrer l’écrou à ce stade.
9. Monter:
Boulon (amortisseur arrière -
bras de relais) 1
Ecrou (amortisseur arrièrebras
de relais) 2
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur le boulon.
T R..53 Nm (5,3 m · kg, 38 ft · lb)
5. Instalar:
Brazo intermedio 1
Perno (brazo intermedio) 2
Arandela plana 3
Tuerca (brazo intermedio) 4
A la palanca oscilante.
NOTA:
Aplique grasa de disulfuro de molib-
deno en el perno.
No apriete la tuerca todavía.
6. Instalar:
Palanca oscilante 1
Eje de articulación 2
NOTA:
Aplique grasa de disulfuro de molib-
deno en el eje de articulación.
Inserte el eje de articulación desde el
lado derecho.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
7. Comprobar:
Juego del lado de la palanca
oscilante a
Existe juego libre → Reempla-
zar el cojinete de la rosca.
Movimiento hacia arriba y
hacia debajo de la palanca osci-
lante b
Movimiento poco suave/Liga-
dura/Superficies ásperas →
Engrasar o reemplazar los coji-
netes, los manguitos y los cas-
quillos.
8. Instalar:
Perno (biela) 1
Arandela plana 2
Tuerca (biela) 3
NOTA:
Aplique grasa de disulfuro de molib-
deno en el perno.
No apriete la tuerca todavía.
9. Instalar:
Perno (amortiguador trasero-
brazo intermedio) 1
Tuerca (amortiguador trasero-
brazo intermedio) 2
NOTA:
Aplique grasa de disulfuro de molibdeno
en el perno.
T R..53 Nm (5,3 m · kg, 38 ft · lb)

5 - 59
CHASSWINGARM
10. Tighten:
Nut (connecting rod) 1
T R..80 Nm (8.0 m · kg, 58 ft · lb)
11. Tighten:
Nut (relay arm) 1
T R..80 Nm (8.0 m · kg, 58 ft · lb)
12. Install:
Cap 1
NOTE:
Install the cap (right) with its mark a facing
forward.
13. Install:
Bolt [chain tensioner (lower)] 1
Plain washer 2
Collar 3
Chain tensioner 4
Nut [chain tensioner (lower)] 5
T R..20 Nm (2.0 m · kg, 14 ft · lb)
14. Install:
Chain support 1
Support cover 2
Bolt {chain support [r= 50 mm (1.97 in)]}
3
Nut (chain support) 4
Bolt {support cover [r= 10 mm (0.39 in)]}
5
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)

5 - 59
CHAS
BRAS OSCILLANT
SCHWINGE
PALANCA OSCILANTE
10. Festziehen:
Mutter (Übertragungshebel)
1
T R..80 Nm (8,0 m · kg)
11. Festziehen:
Mutter (Umlenkhebel) 1
T R..80 Nm (8,0 m · kg)
12. Montieren:
Abdeckung 1
HINWEIS:
Die Kappe mit der Markierung a
nach vorne weisend anbringen.
13. Montieren:
Schraube [Kettenspanner
(unten)] 1
Beilagscheibe 2
Hülse 3
Kettenspanner (unten) 4
Mutter [Kettenspanner (un-
ten)] 5
T R..20 Nm (2,0 m · kg)
14. Montieren:
Kettenführung 1
Kettenschutz 2
Schraube [Kettenführung
(L= 50 mm)] 3
Mutter (Kettenführung) 4
Schraube [Kettenschutz
(L=10 mm)] 5
T R..7 Nm (0,7 m · kg)
T R..7 Nm (0,7 m · kg)
10. Serrer:
Ecrou (bielle) 1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
11. Serrer:
Ecrou (bras de relais) 1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
12. Monter:
Capuchon 1
N.B.:
Installer le capuchon avec le repère a
dirigé vers l’avant.
13. Monter:
Boulon [tendeur de chaîne
(inférieur)] 1
Rondelle ordinaire 2
Collerette 3
Tendeur de chaîne 4
Ecrou [tendeur de chaîne (infé-
rieur)] 5
T R..20 Nm (2,0 m · kg, 14 ft · lb)
14. Monter:
Support de chaîne 1
Couvercle de support 2
Boulon {Support de chaîne
[r= 50 mm (1,97 in)]} 3
Ecrou (support de chaîne) 4
Boulon {couvercle de support
[r= 10 mm (0,39 in)]} 5
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
10. Apretar:
Tuerca (biela) 1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
11. Apretar:
Tuerca (brazo intermedio) 1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
12. Instalar:
Tapa 1
NOTA:
Instalar la tapa (derecha) con su marca
a orientada hacia delante.
13. Instalar:
Perno [tensor de la cadena
(inferior)] 1
Arandela plana 2
Casquillo 3
Tensor de la cadena 4
Tuerca [tensor de la cadena
(inferior)] 5
T R..20 Nm (2,0 m · kg, 14 ft · lb)
14. Instalar:
Soporte de la cadena 1
Cubierta del soporte 2
Perno {soporte de la cadena
[r=50 mm (1,97 in)]} 3
Tuerca (soporte de la cadena)
4
Perno {cubierta del soporte
[r=10 mm (0,39 in)]} 5
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)

5 - 60
CHASREAR SHOCK ABSORBER
EC580000
REAR SHOCK ABSORBER
Extent of removal:1 Rear shock absorber removal2 Rear shock absorber disassembly
Extent of removal Order Part name Q’ty Remarks
Preparation for removalREAR SHOCK ABSORBER
REMOVAL
Hold the machine by placing the
suitable stand under the engine.
WARNING
Support the machine securely so there is nodanger of it falling over.
Seat, fitting band and side covers Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section in the CHAPTER 4.
Silencer Refer to “EXHAUST PIPE AND
SILENCER” section in the CHAPTER 4.
Drain the coolant. Refer to “COOLANT REPLACEMENT”
section in the CHAPTER 3.
Coolant reservoir tank Refer to “RADIATOR” section in the
CHAPTER 4.
1 Tail light connector 2
2 Band 2
3 Bolt (reservoir tank) 1
4 Clamp (air cleaner joint) 1 Only loosening.
5 Rear frame 1
6 Bolt (rear shock absorber-relay arm) 1Hold the swingarm.
7 Bolt (rear shock absorber-frame) 1
8 Rear shock absorber 1
12

5 - 60
CHAS
AMORTISSEUR ARRIERE
FEDERBEIN
AMORTIGUADOR TRASERO
FEDERBEIN
Demontage-Arbeiten:1 Federbein demontieren2 Federbein zerlegen
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
Vorbereitung für den AusbauFEDERBEIN DEMONTIEREN
Das Motorrad am Motor aufbocken.
Sitzbank, Haltegurt und Seitenabdeckungen Siehe Abschnitt “SITZBANK, KRAFTSTOFFTANK
UND SEITENABDECKUNGEN” in KAPITEL 4.
Schalldämpfer Siehe Abschnitt “AUSPUFF UND SCHALLDÄMP-
FER” in KAPITEL 4.
Kühlflüssigkeit ablassen. Siehe Abschnitt “KÜHLFLÜSSIGKEIT WECHSELN”
in KAPITEL 3.
Kühlflüssigkeitsbehälter Siehe Abschnitt “KÜHLER” in KAPITEL 4.
1Rücklicht-Steckverbinder 2
2 Band 2
3 Schraube (Bremsflüssigkeitsbehälter) 1
4 Schlauchschelle (Luftfilteranschluß) 1 Nur lockern.
5 Rahmenhinterteil 1
6 Schraube (Umlenkhebel, Federbein) 1 Die Schwinge festhalten.
7 Schraube (Federbein, Rahmen) 1
8 Federbein 1
WARNUNG
Das Motorrad gegen Umfallen sichern.
12
AMORTISSEUR ARRIERE
Organisation de la dépose:1 Dépose de l’amortisseur arrière2 Démontage de l’amortisseur arrière
Organisation de la dépose Ordre Nom de pièce QtéRemarques
Préparation pour la déposeDEPOSE DE L’AMORTISSEUR
ARRIERE
Maintenir la machine en plaçant un support
approprié sous le moteur.
Selle, attache et caches latéraux. Se référer à la section “SELLE, RESERVOIR A
ESSENCE ET CACHES LATERAUX” du CHAPITRE 4.
Silencieux Se référer à la section “TUYAU D'ECHAPPEMENT ET
SILENCIEUX” du CHAPITRE 4.
Vidanger le liquide de refroidissement. Se référer à la section “REMPLACEMENT DU
LIQUIDE DE REFROIDISSEMENT” du CHAPITRE 3.
Réservoir du liquide de refroidissement Se référer à la section “RADIATEUR” du CHAPITRE 4.
1 Connecteur de la lampe arrière 2
2 Bande 2
3 Boulon (réservoir liquide de frein) 1
4 Bride (raccord de filtre à air) 1 Desserrer uniquement.
5 Cadre arrière 1
6 Boulon (amortisseur arrière-bras de relais) 1 Tenir le bras oscillant.
7 Boulon (amortisseur arrière-cadre) 1
8 Amortisseur arrière 1
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.
12
AMORTIGUADOR TRASERO
Alcance de la extracción:1 Extracción del amortiguador trasero2 Desmontaje del amortiguador trasero
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
Preparación para la extracciónEXTRACCIÓN DEL AMORTIGUADOR
TRASERO
Sujete el vehículo colocando una base apro-
piada debajo del motor.
Asiento, banda de colocación y cubiertas lateralesConsulte el apartado “ASIENTO, DEPÓSITO DE COM-
BUSTIBLE Y CUBIERTAS LATERALES” del CAPÍ-
TULO 4.
Silenciador Consulte el apartado “TUBO DE ESCAPE Y SILENCIA-
DOR” del CAPÍTULO 4.
Drene el refrigerante. Consulte el apartado “SUSTITUCIÓN DEL REFRIGE-
RANTE” del CAPÍTULO 3.
Depósito del refrigerante Consulte el apartado “RADIADOR” del CAPÍTULO 4.
1 Conector del piloto trasero 2
2 Banda 2
3 Perno (depósito de freno) 1
4 Abrazadera (junta del depurador de aire) 1 Aflojándolo únicamente.
5 Bastidor trasero 1
6 Perno (amortiguador trasero-brazo intermedio) 1 Sujete la palanca oscilante.
7 Perno (amortiguador trasero-bastidor) 1
8 Amortiguador trasero 1
ADVERTENCIA
Sujete firmemente el vehículo de forma que no
haya riesgo de que se caiga.
12

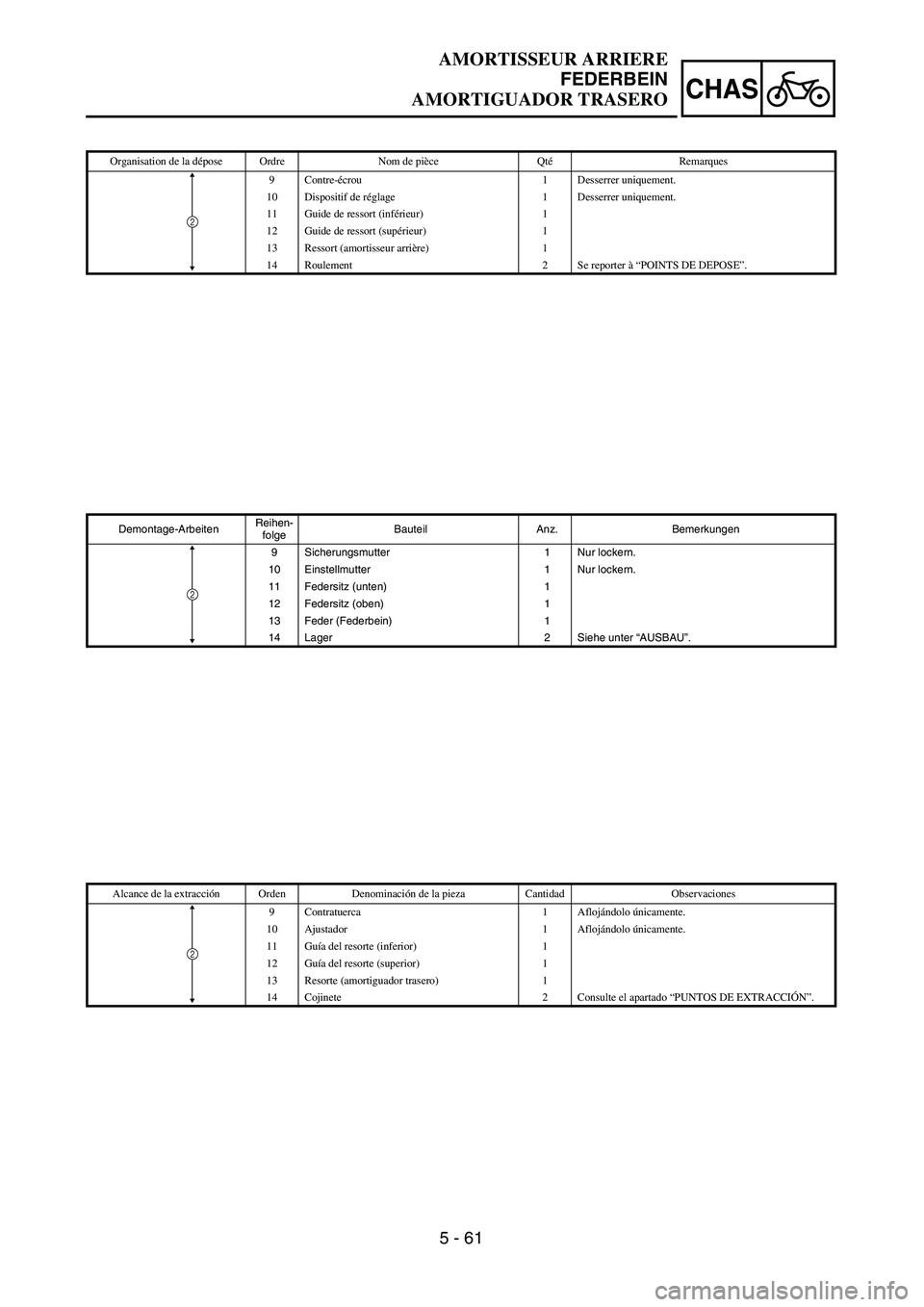

5 - 61
CHASREAR SHOCK ABSORBER
Extent of removal Order Part name Q’ty Remarks
9 Locknut 1 Only loosening.
10 Adjuster 1 Only loosening.
11 Spring guide (lower) 1
12 Spring guide (upper) 1
13 Spring (rear shock absorber) 1
14 Bearing 2 Refer to “REMOVAL POINTS”.
2

5 - 61
CHAS
Organisation de la dépose Ordre Nom de pièce QtéRemarques
9 Contre-écrou 1 Desserrer uniquement.
10 Dispositif de réglage 1 Desserrer uniquement.
11 Guide de ressort (inférieur) 1
12 Guide de ressort (supérieur) 1
13 Ressort (amortisseur arrière) 1
14 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
2
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
9 Sicherungsmutter 1 Nur lockern.
10 Einstellmutter 1 Nur lockern.
11 Federsitz (unten) 1
12 Federsitz (oben) 1
13 Feder (Federbein) 1
14 Lager 2 Siehe unter “AUSBAU”.
2
AMORTISSEUR ARRIERE
FEDERBEIN
AMORTIGUADOR TRASERO
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
9 Contratuerca 1 Aflojándolo únicamente.
10 Ajustador 1 Aflojándolo únicamente.
11 Guía del resorte (inferior) 1
12 Guía del resorte (superior) 1
13 Resorte (amortiguador trasero) 1
14 Cojinete 2 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
2

5 - 62
CHAS
EC586000
HANDLING NOTE
WARNING
This shock absorber is provided with a
separate type tank filled with high-pressure
nitrogen gas. To prevent the danger of
explosion, read and understand the follow-
ing information before handling the shock
absorber.
The manufacturer can not be held respon-
sible for property damage or personal
injury that may result from improper han-
dling.
1. Never tamper or attempt to disassem-
ble the cylinder or the tank.
2. Never throw the shock absorber into
an open flame or other high heat. The
shock absorber may explode as a
result of nitrogen gas expansion and/
or damage to the hose.
3. Be careful not to damage any part of
the gas tank. A damaged gas tank will
impair the damping performance or
cause a malfunction.
4. Take care not to scratch the contact
surface of the piston rod with the cylin-
der; or oil could leak out.
5. Never attempt to remove the plug at
the bottom of the nitrogen gas tank. It
is very dangerous to remove the plug.
6. When scrapping the shock absorber,
follow the instructions on disposal.
EC587000
NOTES ON DISPOSAL (YAMAHA DEALERS
ONLY)
Before disposing the shock absorber, be sure
to extract the nitrogen gas from valve 1. Wear
eye protection to prevent eye damage from
escaping gas and/or metal chips.
WARNING
To dispose of a damaged or worn-out
shock absorber, take the unit to your
Yamaha dealer for this disposal procedure.
REAR SHOCK ABSORBER

5 - 62
CHAS
HINWEIS ZUM UMGANG MIT DEM
STOSSDÄMPFER
WARNUNG
Der Stoßdämpfer enthält Stick-
stoff unter hohem Druck. Vor
Arbeiten am Stoßdämpfer die fol-
genden Erläuterungen sorgfältig
durchlesen und die gegebenen
Vorsichtsmaßregeln befolgen.
Der Hersteller übernimmt keinerlei
Haftung für Unfälle, Verletzungen
oder Schäden, die auf unsachge-
mäße Behandlung des Stoßdämp-
fers zurückzuführen sind.
1. Den Stoßdämpfer unter kei-
nen Umständen öffnen oder
manipulieren.
2. Den Stoßdämpfer vor Hitze
und offenen Flammen schüt-
zen. Der hitzebedingte
Druckanstieg kann eine Ex-
plosion des Stoßdämpfers
bewirken.
3. Den Gaszylinder vor Verfor-
mung und Beschädigung
schützen. Ein deformierter
Zylinder vermindert die
Dämpfwirkung.
4. Die Kontaktfläche zwischen
Dämpferrohr und Zylinder
nicht zerkratzen, da sonst Öl
austreten kann.
5. UNTER KEINEN UMSTÄN-
DEN die Schraube an der Un-
terseite des Gaszylinders lö-
sen.
6. Den Stoßdämpfer sachge-
mäß entsorgen.
HINWEIS ZUR ENTSORGUNG
(nur Yamaha-Händler)
Vor der Entsorgung des Stoßdämpfers
muß der Gasdruck in dessen Innerem
über das Ventil 1 vollständig abge-
baut werden. Unbedingt eine Schutz-
brille tragen, um Augenverletzungen
durch ausströmendes Gas oder
umherfliegende Metallspäne zu ver-
meiden.
WARNUNG
Den Stoßdämpfer vom Yamaha-
Händler entsorgen lassen.
AMORTISSEUR ARRIERE
FEDERBEIN
AMORTIGUADOR TRASERO
REMARQUES CONCERNANT LA
MANIPULATION
AVERTISSEMENT
Cet amortisseur est muni d’un réser-
voir type séparé contenant de l’azote
sous haute pression. Il doit être de ce
fait manipulé avec une attention parti-
culière. Afin d’éviter les risques
d’explosion, il convient de lire attenti-
vement les instructions suivantes.
Le fabricant de cet amortisseur ne
peut être tenu pour responsable de
tout accident, dommage matériel ou
corporel résultant d’une manipulation
incorrecte.
1. Ne jamais essayer de démonter
l’ensemble cylindre ou le réser-
voir à gaz.
2. Ne jamais jeter un amortisseur
usagé au feu ou l’exposer à une
chaleur intense. L’amortisseur
pourrait exploser suite à la dila-
tation de l’azote qu’il contient
ou à la détérioration du flexible.
3. Prendre garde à ne pas endom-
mager toute partie du réservoir
à gaz. Un réservoir à gaz
endommagé affectera la capa-
cité d’amortissement ou entraî-
nera un mauvais
fonctionnement.
4. Prendre garde à ne pas rayer la
surface de contact de la tige du
piston avec le cylindre; l’huile
pourrait fuir.
5. Ne jamais essayer d’enlever le
plot situé au bas du réservoir à
azote, Il est très dangereux
d’enlever le plot.
6. Pour la mise au rebut de l’amor-
tisseur, suivre les instructions
concernant cette opération.
REMARQUE CONCERNANT LA
MISE AU REBUT DE L’AMORTIS-
SEUR (TRAVAIL A EFFECTUER
CHEZ UN CONCESSIONNAIRE
YAMAHA)
Avant de mettre l’amortisseur au rebut,
ne pas oublier d’extraire l’azote par la
valve 1. Ne pas oublier de porter des
lunettes de protection pour se protéger
les yeux contre les copeaux métalliques
et le gaz qui s’échappe.
AVERTISSEMENT
Pour mettre au rebut un amortisseur
endommagé ou usé, demander conseil
à un concessionnaire Yamaha.NOTA DE MANEJO
ADVERTENCIA
Este amortiguador incorpora un
depósito independiente que contiene
gas nitrógeno de alta presión. Para
evitar el riesgo de una explosión, lea y
asegúrese de comprender la siguiente
información antes de manipular el
amortiguador.
El fabricante no puede hacerse res-
ponsable de los daños a la propiedad o
las lesiones personales derivadas de
una manipulación incorrecta.
1. No golpee ni intente desmontar
el cilindro o el depósito.
2. No tire nunca el amortiguador a
una llama libre ni ninguna otra
fuente de calor excesivo. Podría
explotar el amortiguador como
resultado de la expansión del gas
nitrógeno y dañar el tubo.
3. Tenga especial cuidado en no
dañar ninguna pieza del depó-
sito de gas. Un depósito de gas
dañado puede dar lugar a un
rendimiento deficiente de la
amortiguación.
4. Tenga cuidado de no arañar la
superficie de contacto de la
varilla del pistón con el cilindro;
o podrían producirse fugas de
aceite.
5. No intente nunca extraer el
tapón de la parte inferior del
depósito de gas nitrógeno ya que
podría resultar muy peligroso.
6. Cuando retire el amortiguador,
siga las instrucciones de
desecho.
NOTAS DE DESECHO (SÓLO
PARA CONCESIONARIOS
YAMAHA)
Antes de desechar el amortiguador, ase-
gúrese de extraer el gas nitrógeno de la
válvula 1. Utilice protección ocular
para evitar lesiones debido al escape de
gas o la proyección de virutas metálicas.
ADVERTENCIA
A la hora de desechar un amortigua-
dor dañado o desgastado, lleve la uni-
dad a su concesionario Yamaha.

5 - 63
CHAS
EC583000

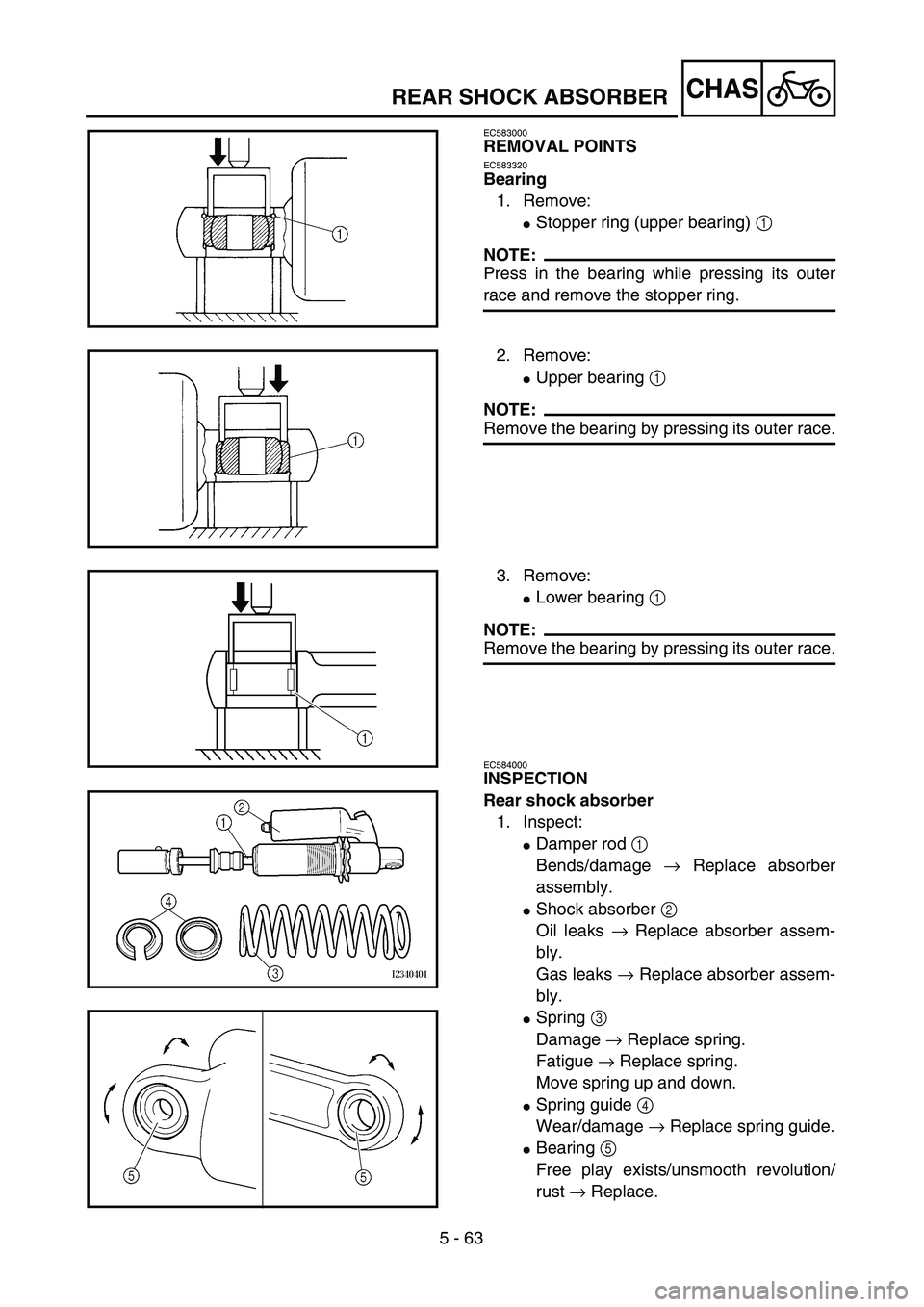

REMOVAL POINTS
EC583320
Bearing
1. Remove:
Stopper ring (upper bearing) 1
NOTE:
Press in the bearing while pressing its outer
race and remove the stopper ring.
2. Remove:
Upper bearing 1
NOTE:
Remove the bearing by pressing its outer race.
3. Remove:
Lower bearing 1
NOTE:
Remove the bearing by pressing its outer race.
EC584000
INSPECTION
Rear shock absorber
1. Inspect:
Damper rod 1
Bends/damage → Replace absorber
assembly.
Shock absorber 2
Oil leaks → Replace absorber assem-
bly.
Gas leaks → Replace absorber assem-
bly.
Spring 3
Damage → Replace spring.
Fatigue → Replace spring.
Move spring up and down.
Spring guide 4
Wear/damage → Replace spring guide.
Bearing 5
Free play exists/unsmooth revolution/
rust → Replace.
REAR SHOCK ABSORBER
