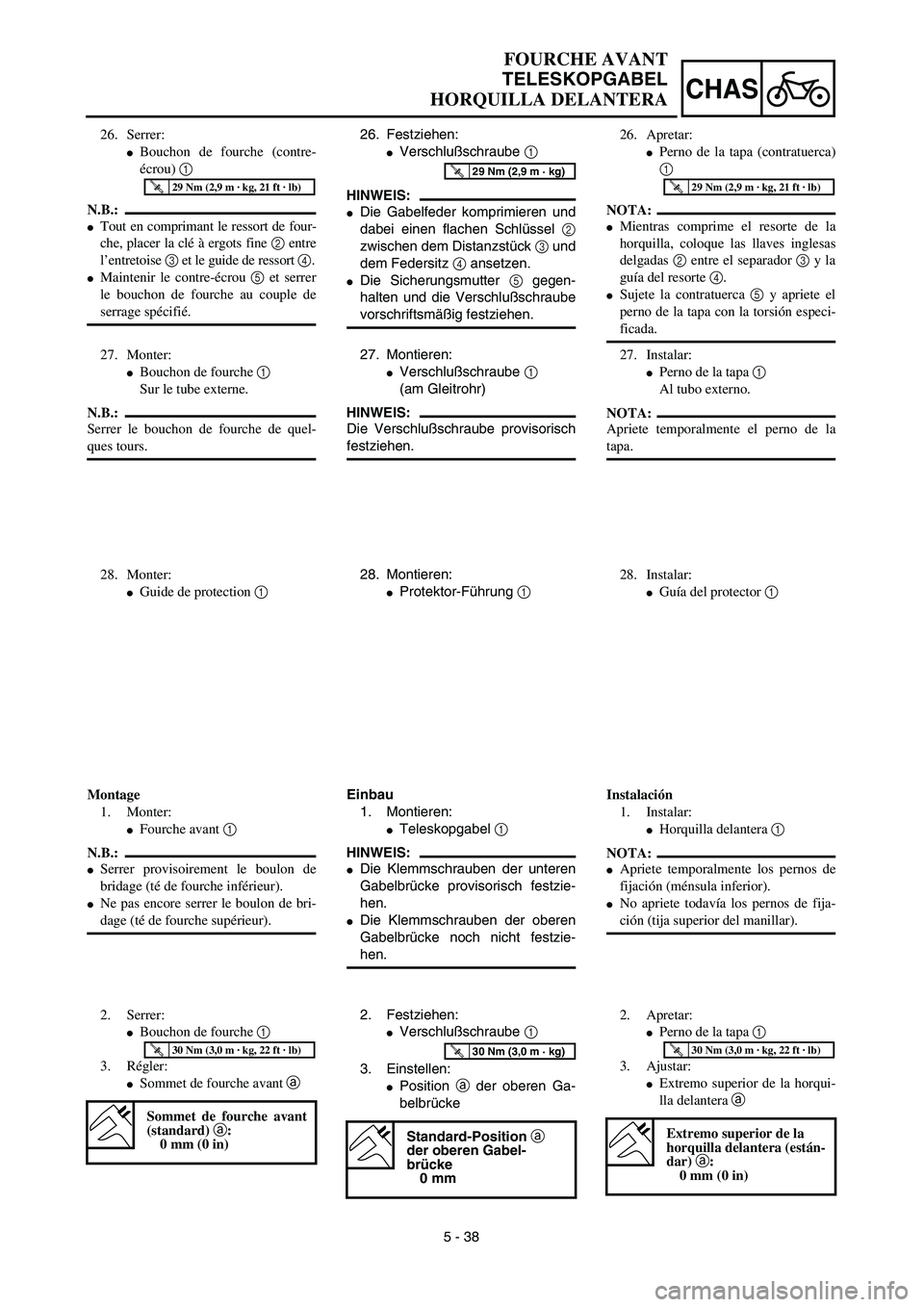

5 - 38
CHAS
FOURCHE AVANT
TELESKOPGABEL
HORQUILLA DELANTERA
26. Festziehen:
Verschlußschraube 1
HINWEIS:
Die Gabelfeder komprimieren und
dabei einen flachen Schlüssel 2
zwischen dem Distanzstück 3 und
dem Federsitz 4 ansetzen.
Die Sicherungsmutter 5 gegen-
halten und die Verschlußschraube
vorschriftsmäßig festziehen.
T R..29 Nm (2,9 m · kg)
27. Montieren:
Verschlußschraube 1
(am Gleitrohr)
HINWEIS:
Die Verschlußschraube provisorisch
festziehen.
28. Montieren:
Protektor-Führung 1
Einbau
1. Montieren:
Teleskopgabel 1
HINWEIS:
Die Klemmschrauben der unteren
Gabelbrücke provisorisch festzie-
hen.
Die Klemmschrauben der oberen
Gabelbrücke noch nicht festzie-
hen.
2. Festziehen:
Verschlußschraube 1
3. Einstellen:
Position a der oberen Ga-
belbrücke
Standard-Position a
der oberen Gabel-
brücke
0 mm
T R..30 Nm (3,0 m · kg)
26. Serrer:
Bouchon de fourche (contre-
écrou) 1
N.B.:
Tout en comprimant le ressort de four-
che, placer la clé à ergots fine 2 entre
l’entretoise 3 et le guide de ressort 4.
Maintenir le contre-écrou 5 et serrer
le bouchon de fourche au couple de
serrage spécifié.
T R..29 Nm (2,9 m · kg, 21 ft · lb)
27. Monter:
Bouchon de fourche 1
Sur le tube externe.
N.B.:
Serrer le bouchon de fourche de quel-
ques tours.
28. Monter:
Guide de protection 1
Montage
1. Monter:
Fourche avant 1
N.B.:
Serrer provisoirement le boulon de
bridage (té de fourche inférieur).
Ne pas encore serrer le boulon de bri-
dage (té de fourche supérieur).
2. Serrer:
Bouchon de fourche 1
3. Régler:
Sommet de fourche avant a
Sommet de fourche avant
(standard) a:
0 mm (0 in)
T R..30 Nm (3,0 m · kg, 22 ft · lb)
26. Apretar:
Perno de la tapa (contratuerca)
1
NOTA:
Mientras comprime el resorte de la
horquilla, coloque las llaves inglesas
delgadas 2 entre el separador 3 y la
guía del resorte 4.
Sujete la contratuerca 5 y apriete el
perno de la tapa con la torsión especi-
ficada.
T R..29 Nm (2,9 m · kg, 21 ft · lb)
27. Instalar:
Perno de la tapa 1
Al tubo externo.
NOTA:
Apriete temporalmente el perno de la
tapa.
28. Instalar:
Guía del protector 1
Instalación
1. Instalar:
Horquilla delantera 1
NOTA:
Apriete temporalmente los pernos de
fijación (ménsula inferior).
No apriete todavía los pernos de fija-
ción (tija superior del manillar).
2. Apretar:
Perno de la tapa 1
3. Ajustar:
Extremo superior de la horqui-
lla delantera a
Extremo superior de la
horquilla delantera (están-
dar) a:
0 mm (0 in)
T R..30 Nm (3,0 m · kg, 22 ft · lb)

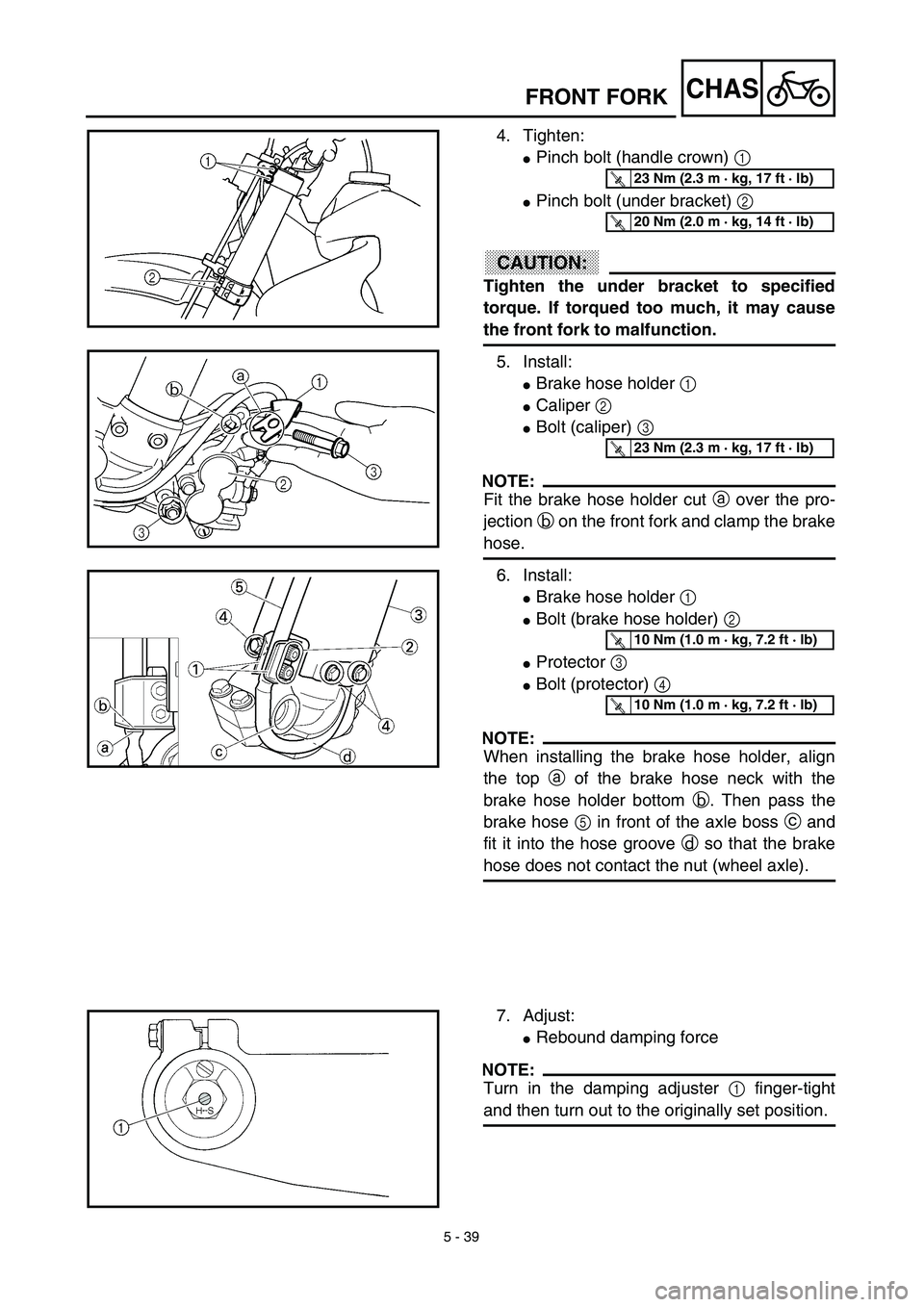

5 - 39
CHASFRONT FORK
4. Tighten:
Pinch bolt (handle crown) 1
Pinch bolt (under bracket) 2
ACHTUNG:CAUTION:
Tighten the under bracket to specified
torque. If torqued too much, it may cause
the front fork to malfunction.
5. Install:
Brake hose holder 1
Caliper 2
Bolt (caliper) 3
NOTE:
Fit the brake hose holder cut a over the pro-
jection b on the front fork and clamp the brake
hose.
6. Install:
Brake hose holder 1
Bolt (brake hose holder) 2
Protector 3
Bolt (protector) 4
NOTE:
When installing the brake hose holder, align
the top a of the brake hose neck with the
brake hose holder bottom b. Then pass the
brake hose 5 in front of the axle boss c and
fit it into the hose groove d so that the brake
hose does not contact the nut (wheel axle).
T R..23 Nm (2.3 m · kg, 17 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)
T R..23 Nm (2.3 m · kg, 17 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
7. Adjust:
Rebound damping force
NOTE:
Turn in the damping adjuster 1 finger-tight
and then turn out to the originally set position.

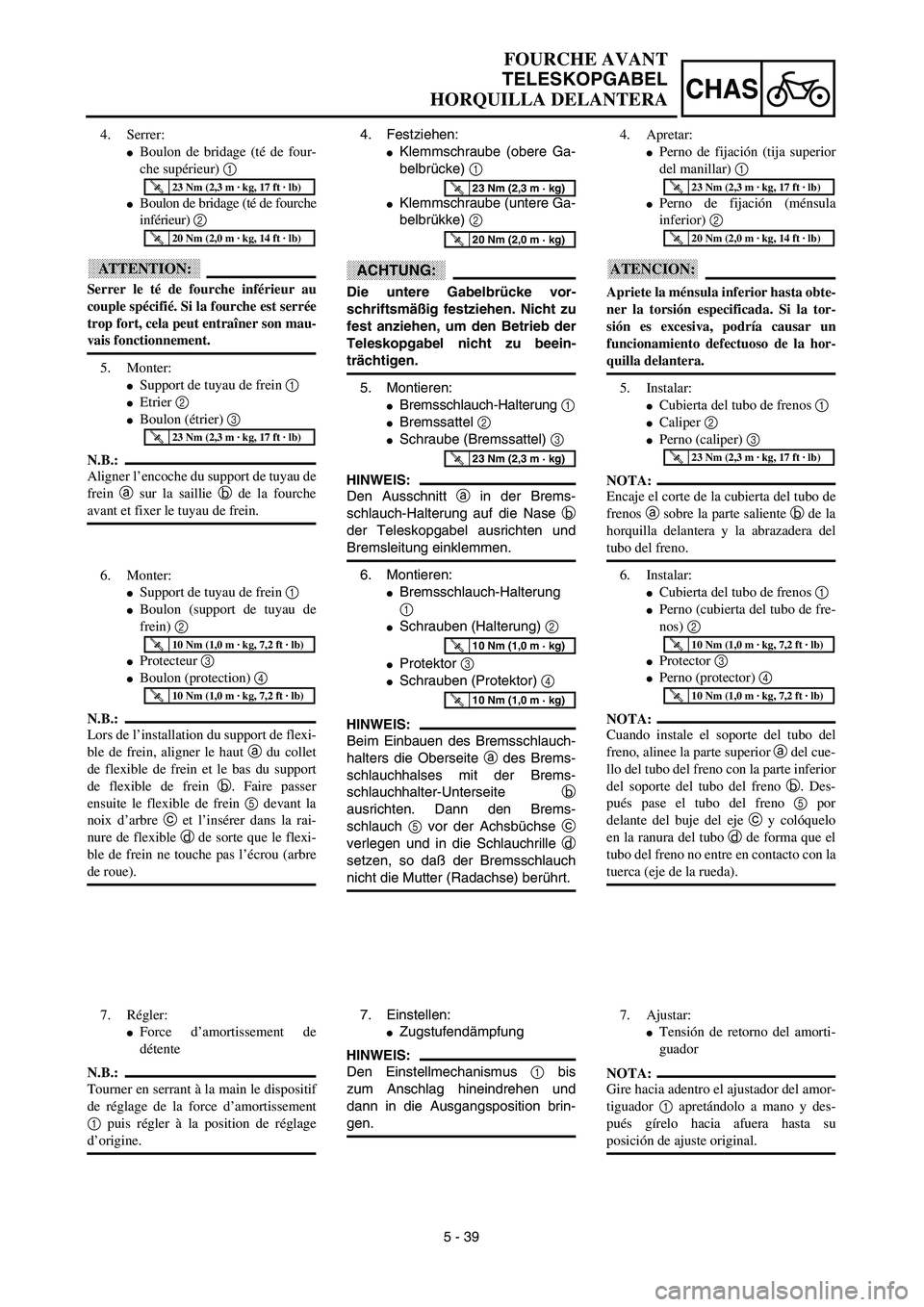

5 - 39
CHAS
FOURCHE AVANT
TELESKOPGABEL
HORQUILLA DELANTERA
4. Festziehen:
Klemmschraube (obere Ga-
belbrücke) 1
Klemmschraube (untere Ga-
belbrükke) 2
ACHTUNG:
Die untere Gabelbrücke vor-
schriftsmäßig festziehen. Nicht zu
fest anziehen, um den Betrieb der
Teleskopgabel nicht zu beein-
trächtigen.
5. Montieren:
Bremsschlauch-Halterung 1
Bremssattel 2
Schraube (Bremssattel) 3
HINWEIS:
Den Ausschnitt a in der Brems-
schlauch-Halterung auf die Nase b
der Teleskopgabel ausrichten und
Bremsleitung einklemmen.
6. Montieren:
Bremsschlauch-Halterung
1
Schrauben (Halterung) 2
Protektor 3
Schrauben (Protektor) 4
HINWEIS:
Beim Einbauen des Bremsschlauch-
halters die Oberseite a des Brems-
schlauchhalses mit der Brems-
schlauchhalter-Unterseite b
ausrichten. Dann den Brems-
schlauch 5 vor der Achsbüchse c
verlegen und in die Schlauchrille d
setzen, so daß der Bremsschlauch
nicht die Mutter (Radachse) berührt.
T R..23 Nm (2,3 m · kg)
T R..20 Nm (2,0 m · kg)
T R..23 Nm (2,3 m · kg)
T R..10 Nm (1,0 m · kg)
T R..10 Nm (1,0 m · kg)
7. Einstellen:
Zugstufendämpfung
HINWEIS:
Den Einstellmechanismus 1 bis
zum Anschlag hineindrehen und
dann in die Ausgangsposition brin-
gen. 4. Serrer:
Boulon de bridage (té de four-
che supérieur) 1
Boulon de bridage (té de fourche
inférieur) 2
ATTENTION:
Serrer le té de fourche inférieur au
couple spécifié. Si la fourche est serrée
trop fort, cela peut entraîner son mau-
vais fonctionnement.
5. Monter:
Support de tuyau de frein 1
Etrier 2
Boulon (étrier) 3
N.B.:
Aligner l’encoche du support de tuyau de
frein a sur la saillie b de la fourche
avant et fixer le tuyau de frein.
6. Monter:
Support de tuyau de frein 1
Boulon (support de tuyau de
frein) 2
Protecteur 3
Boulon (protection) 4
N.B.:
Lors de l’installation du support de flexi-
ble de frein, aligner le haut a du collet
de flexible de frein et le bas du support
de flexible de frein b. Faire passer
ensuite le flexible de frein 5 devant la
noix d’arbre c et l’insérer dans la rai-
nure de flexible d de sorte que le flexi-
ble de frein ne touche pas l’écrou (arbre
de roue).
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Régler:
Force d’amortissement de
détente
N.B.:
Tourner en serrant à la main le dispositif
de réglage de la force d’amortissement
1 puis régler à la position de réglage
d’origine.4. Apretar:
Perno de fijación (tija superior
del manillar) 1
Perno de fijación (ménsula
inferior) 2
ATENCION:
Apriete la ménsula inferior hasta obte-
ner la torsión especificada. Si la tor-
sión es excesiva, podría causar un
funcionamiento defectuoso de la hor-
quilla delantera.
5. Instalar:
Cubierta del tubo de frenos 1
Caliper 2
Perno (caliper) 3
NOTA:
Encaje el corte de la cubierta del tubo de
frenos a sobre la parte saliente b de la
horquilla delantera y la abrazadera del
tubo del freno.
6. Instalar:
Cubierta del tubo de frenos 1
Perno (cubierta del tubo de fre-
nos) 2
Protector 3
Perno (protector) 4
NOTA:
Cuando instale el soporte del tubo del
freno, alinee la parte superior a del cue-
llo del tubo del freno con la parte inferior
del soporte del tubo del freno b. Des-
pués pase el tubo del freno 5 por
delante del buje del eje c y colóquelo
en la ranura del tubo d de forma que el
tubo del freno no entre en contacto con la
tuerca (eje de la rueda).
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Ajustar:
Tensión de retorno del amorti-
guador
NOTA:
Gire hacia adentro el ajustador del amor-
tiguador 1 apretándolo a mano y des-
pués gírelo hacia afuera hasta su
posición de ajuste original.

5 - 40
CHAS
EC5B0000
HANDLEBAR
Extent of removal:1 Handlebar removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalHANDLEBAR REMOVAL
Headlight
1 Hot starter cable 1 Disconnect at the lever side.
2 Hot starter lever holder 1
3 Clutch cable 1 Disconnect at the lever side.
4 Clutch lever holder 1 Disconnect the clutch switch lead.
5“ENGINE STOP” button 1 Disconnect the “ENGINE STOP” button
lead.
6 Lights switch 1
7 Master cylinder 1 Refer to “REMOVAL POINTS”.
8 Start switch 1 Disconnect the start switch lead.
9 Throttle cable cap 1
10 Throttle cable #2 (pushed) 1 Disconnect at the throttle side.
11 Throttle cable #1 (pulled) 1 Disconnect at the throttle side.
12 Grip (right) 1 Refer to “REMOVAL POINTS”.
13 Tube guide 1
14 Cover (grip cap) 1
15 Grip (left) 1 Refer to “REMOVAL POINTS”.
16 Handlebar holder (upper) 2
17 Handlebar 1
1
HANDLEBAR

5 - 40
CHAS
LENKER
Demontage-Arbeiten:1 Lenker demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
Vorbereitung den AusbauLENKER DEMONTIEREN
Scheinwerfer
1 Heißstarterseilzug 1 Hebelseitig demontieren.
2 Heißstarter-Hebelhalter 1
3 Kupplungszug 1 Hebelseitig demontieren.
4 Kupplungshebel-Halterung 1 Die Kupplungsschalterleitung abtrennen.
5 Motorstoppschalter “ENGINE STOP”1 Die Motorstoppschalter-Kabelleitung “ENGINE
STOP” abtrennen.
6 Lichtschalter 1
7 Hauptbremszylinder 1 Siehe unter “AUSBAU”.
8 Startschalter 1 Die Starterschalterleitung abtrennen.
9 Gasseilzugkappe 1
10 Gaszug 2 1 Gasdrehgriffseitig demontieren.
11 Gaszug 1 1 Gasdrehgriffseitig demontieren.
12 Gasdrehgriff 1 Siehe unter “AUSBAU”.
13 Führungsrohr 1
14 Abdeckung (Griffkappe) 1
15 Lenkergriff (links) 1 Siehe unter “AUSBAU”.
16 Lenkerhalterung (oben) 2
17 Lenker 1
1
GUIDON
LENKER
MANILLAR
GUIDON
Organisation de la dépose:1 Dépose du guidon
Organisation de la dépose Ordre Nom de pièce QtéRemarques
Préparation pour la déposeDEPOSE DU GUIDON
Phare
1Câble de démarreur à chaud 1 Déconnecter du côté levier.
2 Support du levier de démarreur à chaud 1
3Câble d’embrayage 1 Déconnecter du côté levier.
4 Support de levier d’embrayage 1 Débrancher le fil du contacteur d’embrayage.
5 Bouton d’arrêt du moteur “ENGINE STOP”1Débrancher le fil du bouton “D’ARRÊT DE MOTEUR”.
6 Interrupteur Lumières 1
7Maître-cylindre 1 Se reporter à “POINTS DE DEPOSE”.
8 Commutateur de démarrage 1 Débrancher le fil du contacteur de démarreur.
9 Capuchon de câble d’accélerateur 1
10 Câble d’accélérateur 2 (serré)1Déconnecter du côté accélérateur.
11 Câble d’accélérateur 1 (tiré)1Déconnecter du côté accélérateur.
12 Poignée (droite) 1 Se reporter à “POINTS DE DEPOSE”.
13 Guide de tube 1
14 Cache (capuchon de la poignée des gaz) 1
15 Poignée (gauche) 1 Se reporter à “POINTS DE DEPOSE”.
16 Support de guidon (supérieur) 2
17 Guidon 1
1
MANILLAR
Alcance de la extracción:1 Extracción del manillar
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
Preparación para la extracciónEXTRACCIÓN DEL MANILLAR
Faro delantero
1 Cable de arranque en caliente 1 Desconectar en el lado de la palanca.
2 Soporte de la palanca de arranque en caliente 1
3 Cable del embrague 1 Desconectar en el lado de la palanca.
4 Soporte de la palanca del embrague 1 Desconecte el cable del interruptor del embrague.
5 Botón de parada del motor “ENGINE STOP”1 Desconecte el cable del botón de parada del motor
“ENGINE STOP”.
6 Interruptor de las luces 1
7 Cilindro principal 1 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
8 Interruptor de arranque 1 Desconecte el cable del interruptor de arranque.
9 Tapa del cable del acelerador 1
10 Cable del acelerador N˚2 (presionado) 1 Desconectar en el lado del acelerador.
11 Cable del acelerador N˚1 (flojo) 1 Desconectar en el lado del acelerador.
12 Empuñadura (derecha) 1 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
13 Guía del tubo 1
14 Cubierta (tapa de la empuñadura) 1
15 Empuñadura (izquierda) 1 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
16 Soporte del manillar (superior) 2
17 Manillar 1
1

5 - 41
CHAS
EC5B3000

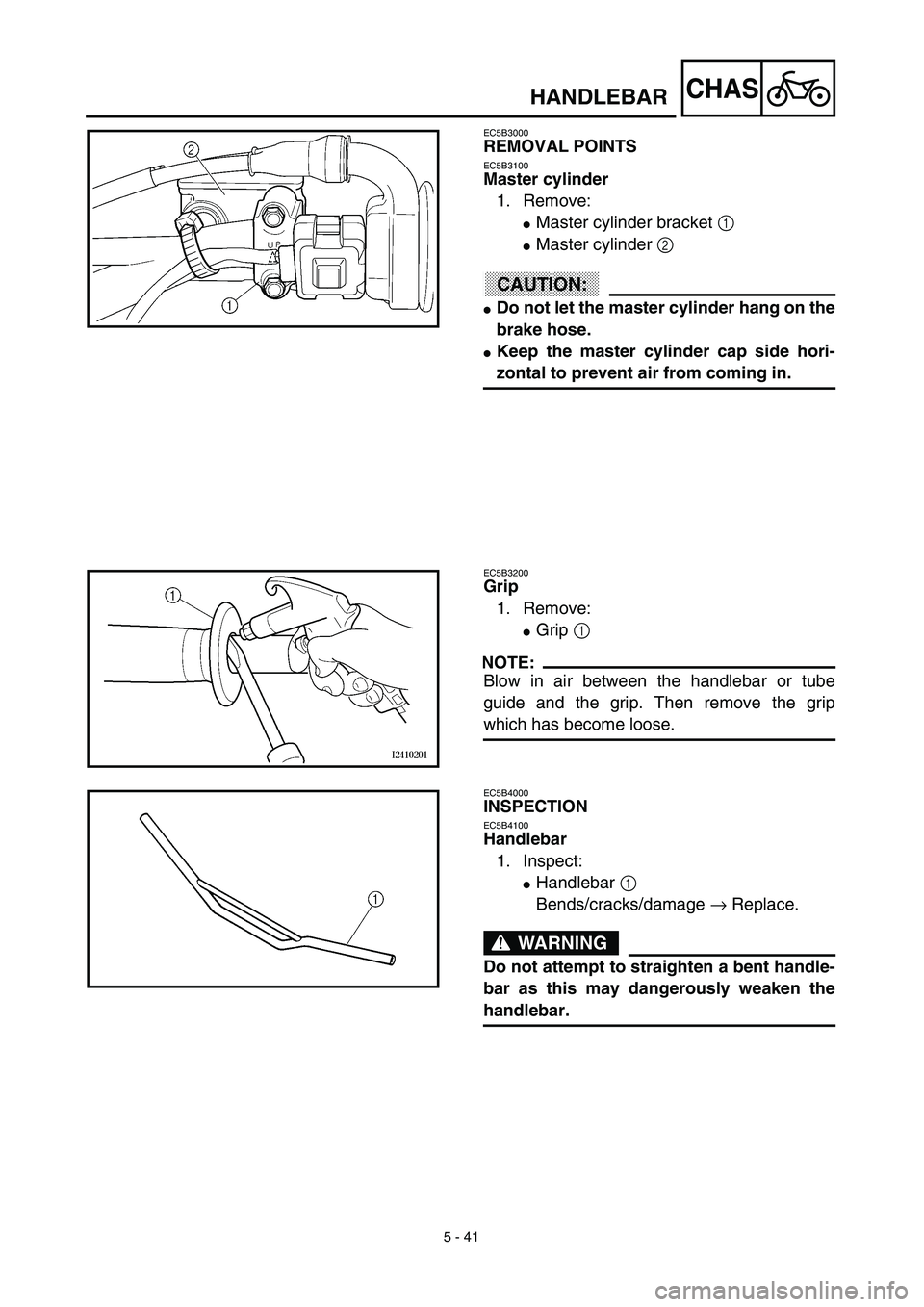

REMOVAL POINTS
EC5B3100
Master cylinder
1. Remove:
Master cylinder bracket 1
Master cylinder 2
ACHTUNG:CAUTION:
Do not let the master cylinder hang on the
brake hose.
Keep the master cylinder cap side hori-
zontal to prevent air from coming in.
EC5B3200
Grip
1. Remove:
Grip 1
NOTE:
Blow in air between the handlebar or tube
guide and the grip. Then remove the grip
which has become loose.
EC5B4000
INSPECTION
EC5B4100
Handlebar
1. Inspect:
Handlebar 1
Bends/cracks/damage → Replace.
WARNING
Do not attempt to straighten a bent handle-
bar as this may dangerously weaken the
handlebar.
HANDLEBAR

5 - 41
CHAS

AUSBAU
Hauptbremszylinder
1. Demontieren:

Hauptbremszylinder-Halte-
rung
1


Hauptbremszylinder
2

ACHTUNG:


Den Hauptbremszylinder nicht
am Bremsschlauch hängen las-
sen.

Den Behälterdeckel waagrecht
halten, damit keine Luft ein-
dringt.
Lenkergriffe
1. Demontieren:

Lenkergriffe
1

HINWEIS:

Die Lenkergriffe mit Druckluft lok-
kern, dann abziehen.
PRÜFUNG
Lenker
1. Kontrollieren:

Lenker
1

Verbiegung/Rißbildung/
Beschädigung
→
Erneuern.
WARNUNG

Niemals versuchen, einen verbo-
genen Lenker zu richten, da da-
durch seine Stabilität verloren
geht.

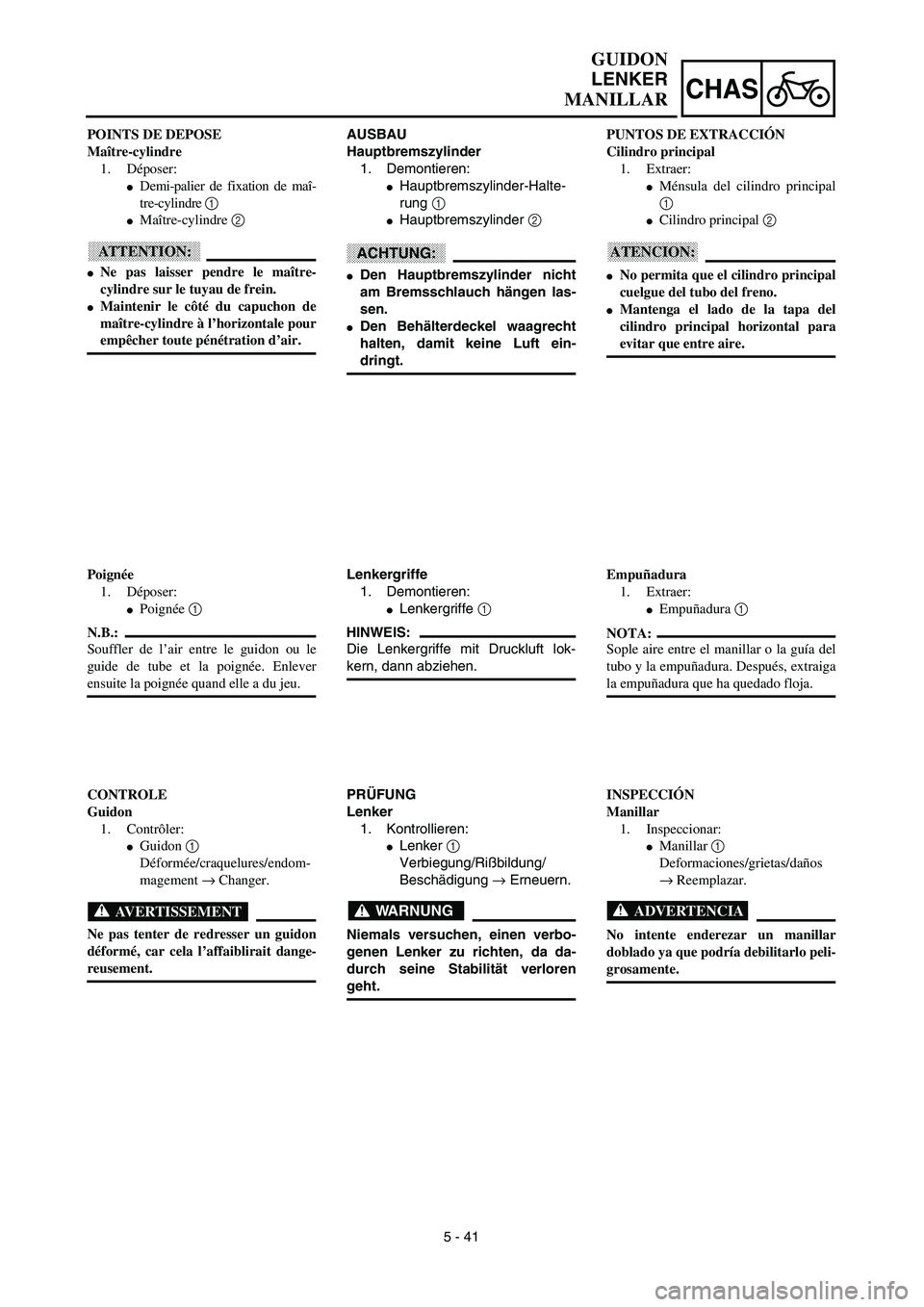

GUIDON
LENKER
MANILLAR
POINTS DE DEPOSE
Maître-cylindre
1. Déposer:

Demi-palier de fixation de maî-
tre-cylindre
1


Maître-cylindre
2

ATTENTION:


Ne pas laisser pendre le maître-
cylindre sur le tuyau de frein.

Maintenir le côté du capuchon de
maître-cylindre à l’horizontale pour
empêcher toute pénétration d’air.
Poignée
1. Déposer:

Poignée
1

N.B.:

Souffler de l’air entre le guidon ou le
guide de tube et la poignée. Enlever
ensuite la poignée quand elle a du jeu.
CONTROLE
Guidon
1. Contrôler:

Guidon
1

Déformée/craquelures/endom-
magement
→
Changer.
AVERTISSEMENT

Ne pas tenter de redresser un guidon
déformé, car cela l’affaiblirait dange-
reusement.PUNTOS DE EXTRACCIÓN
Cilindro principal
1. Extraer:

Ménsula del cilindro principal
1


Cilindro principal
2

ATENCION:


No permita que el cilindro principal
cuelgue del tubo del freno.

Mantenga el lado de la tapa del
cilindro principal horizontal para
evitar que entre aire.
Empuñadura
1. Extraer:

Empuñadura
1

NOTA:

Sople aire entre el manillar o la guía del
tubo y la empuñadura. Después, extraiga
la empuñadura que ha quedado floja.
INSPECCIÓN
Manillar
1. Inspeccionar:

Manillar
1

Deformaciones/grietas/daños
→
Reemplazar.
ADVERTENCIA

No intente enderezar un manillar
doblado ya que podría debilitarlo peli-
grosamente.

5 - 42
CHASHANDLEBAR
EC5B5000

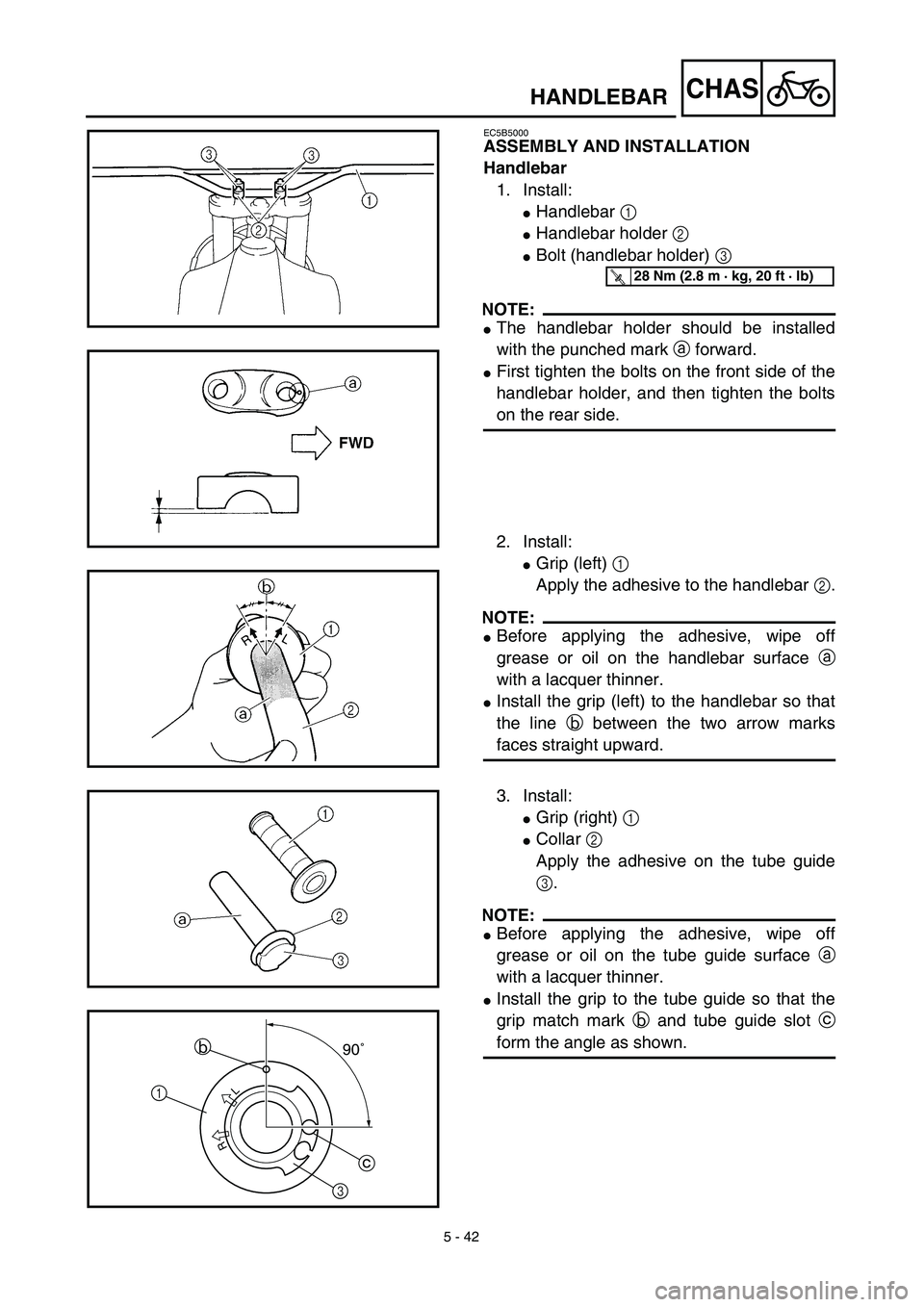

ASSEMBLY AND INSTALLATION
Handlebar
1. Install:
Handlebar 1
Handlebar holder 2
Bolt (handlebar holder) 3
NOTE:
The handlebar holder should be installed
with the punched mark a forward.
First tighten the bolts on the front side of the
handlebar holder, and then tighten the bolts
on the rear side.
2. Install:
Grip (left) 1
Apply the adhesive to the handlebar 2.
NOTE:
Before applying the adhesive, wipe off
grease or oil on the handlebar surface a
with a lacquer thinner.
Install the grip (left) to the handlebar so that
the line b between the two arrow marks
faces straight upward.
T R..28 Nm (2.8 m · kg, 20 ft · lb)
3. Install:
Grip (right) 1
Collar 2
Apply the adhesive on the tube guide
3.
NOTE:
Before applying the adhesive, wipe off
grease or oil on the tube guide surface a
with a lacquer thinner.
Install the grip to the tube guide so that the
grip match mark b and tube guide slot c
form the angle as shown.
R
L
90˚
3 1b
c

5 - 42
CHAS

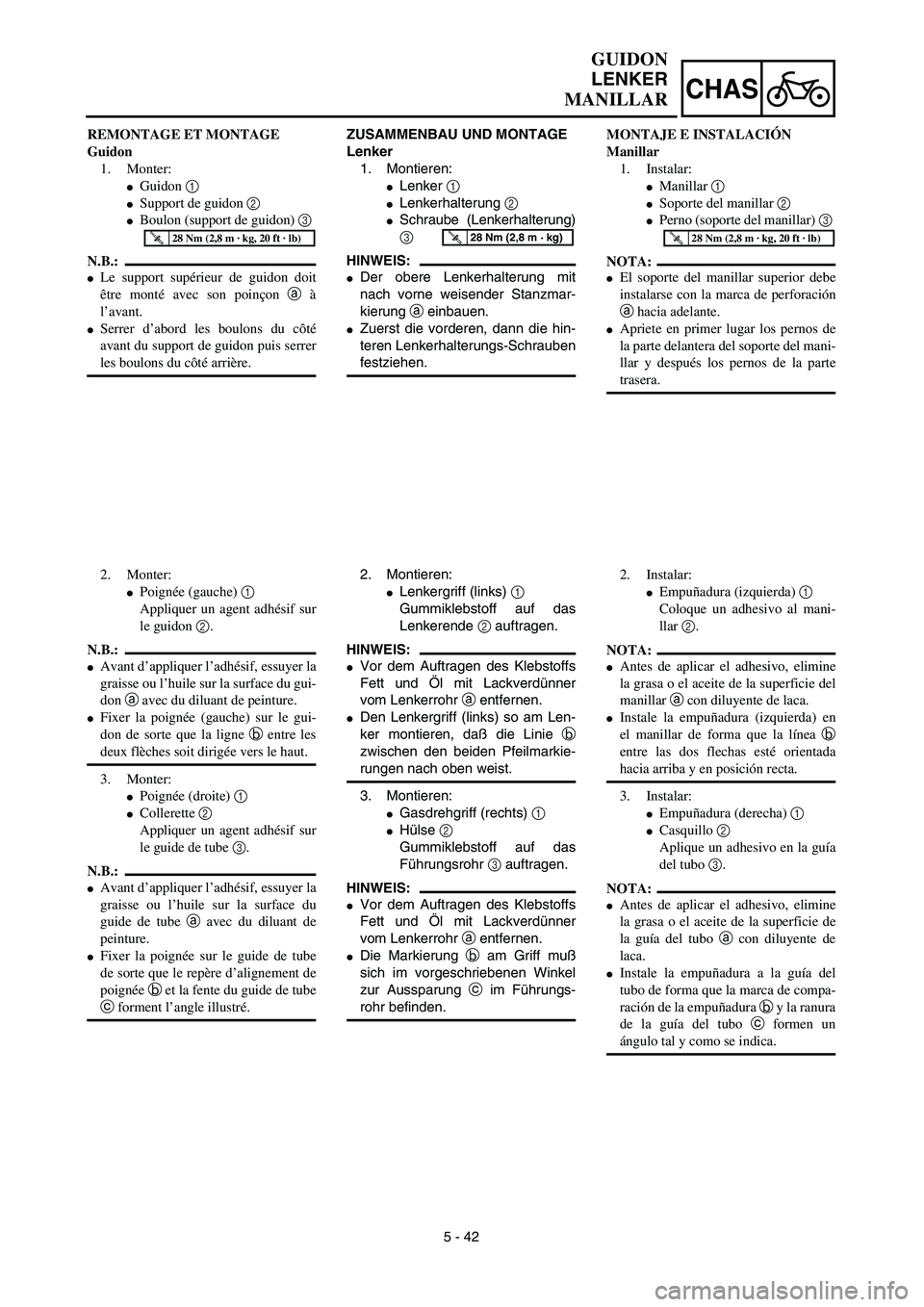

GUIDON
LENKER
MANILLAR
ZUSAMMENBAU UND MONTAGE
Lenker
1. Montieren:

Lenker
1


Lenkerhalterung
2


Schraube (Lenkerhalterung)
3
HINWEIS:


Der obere Lenkerhalterung mit
nach vorne weisender Stanzmar-
kierung
a
einbauen.

Zuerst die vorderen, dann die hin-
teren Lenkerhalterungs-Schrauben
festziehen.
T R..28 Nm (2,8 m · kg)

2. Montieren:

Lenkergriff (links)
1

Gummiklebstoff auf das
Lenkerende
2
auftragen.
HINWEIS:


Vor dem Auftragen des Klebstoffs
Fett und Öl mit Lackverdünner
vom Lenkerrohr
a
entfernen.

Den Lenkergriff (links) so am Len-
ker montieren, daß die Linie
b
zwischen den beiden Pfeilmarkie-
rungen nach oben weist.
3. Montieren:

Gasdrehgriff (rechts)
1


Hülse
2
Gummiklebstoff auf das
Führungsrohr
3
auftragen.
HINWEIS:


Vor dem Auftragen des Klebstoffs
Fett und Öl mit Lackverdünner
vom Lenkerrohr
a
entfernen.

Die Markierung
b
am Griff muß
sich im vorgeschriebenen Winkel
zur Aussparung
c
im Führungs-
rohr befinden.
REMONTAGE ET MONTAGE
Guidon
1. Monter:

Guidon
1


Support de guidon
2


Boulon (support de guidon)
3

N.B.:
Le support supérieur de guidon doit
être monté avec son poinçon a à
l’avant.
Serrer d’abord les boulons du côté
avant du support de guidon puis serrer
les boulons du côté arrière.
T R..28 Nm (2,8 m · kg, 20 ft · lb)
2. Monter:
Poignée (gauche) 1
Appliquer un agent adhésif sur
le guidon 2.
N.B.:
Avant d’appliquer l’adhésif, essuyer la
graisse ou l’huile sur la surface du gui-
don a avec du diluant de peinture.
Fixer la poignée (gauche) sur le gui-
don de sorte que la ligne b entre les
deux flèches soit dirigée vers le haut.
3. Monter:
Poignée (droite) 1
Collerette 2
Appliquer un agent adhésif sur
le guide de tube 3.
N.B.:
Avant d’appliquer l’adhésif, essuyer la
graisse ou l’huile sur la surface du
guide de tube a avec du diluant de
peinture.
Fixer la poignée sur le guide de tube
de sorte que le repère d’alignement de
poignée b et la fente du guide de tube
c forment l’angle illustré.MONTAJE E INSTALACIÓN
Manillar
1. Instalar:
Manillar 1
Soporte del manillar 2
Perno (soporte del manillar) 3
NOTA:
El soporte del manillar superior debe
instalarse con la marca de perforación
a hacia adelante.
Apriete en primer lugar los pernos de
la parte delantera del soporte del mani-
llar y después los pernos de la parte
trasera.
T R..28 Nm (2,8 m · kg, 20 ft · lb)
2. Instalar:
Empuñadura (izquierda) 1
Coloque un adhesivo al mani-
llar 2.
NOTA:
Antes de aplicar el adhesivo, elimine
la grasa o el aceite de la superficie del
manillar a con diluyente de laca.
Instale la empuñadura (izquierda) en
el manillar de forma que la línea b
entre las dos flechas esté orientada
hacia arriba y en posición recta.
3. Instalar:
Empuñadura (derecha) 1
Casquillo 2
Aplique un adhesivo en la guía
del tubo 3.
NOTA:
Antes de aplicar el adhesivo, elimine
la grasa o el aceite de la superficie de
la guía del tubo a con diluyente de
laca.
Instale la empuñadura a la guía del
tubo de forma que la marca de compa-
ración de la empuñadura b y la ranura
de la guía del tubo c formen un
ángulo tal y como se indica.

5 - 43
CHASHANDLEBAR

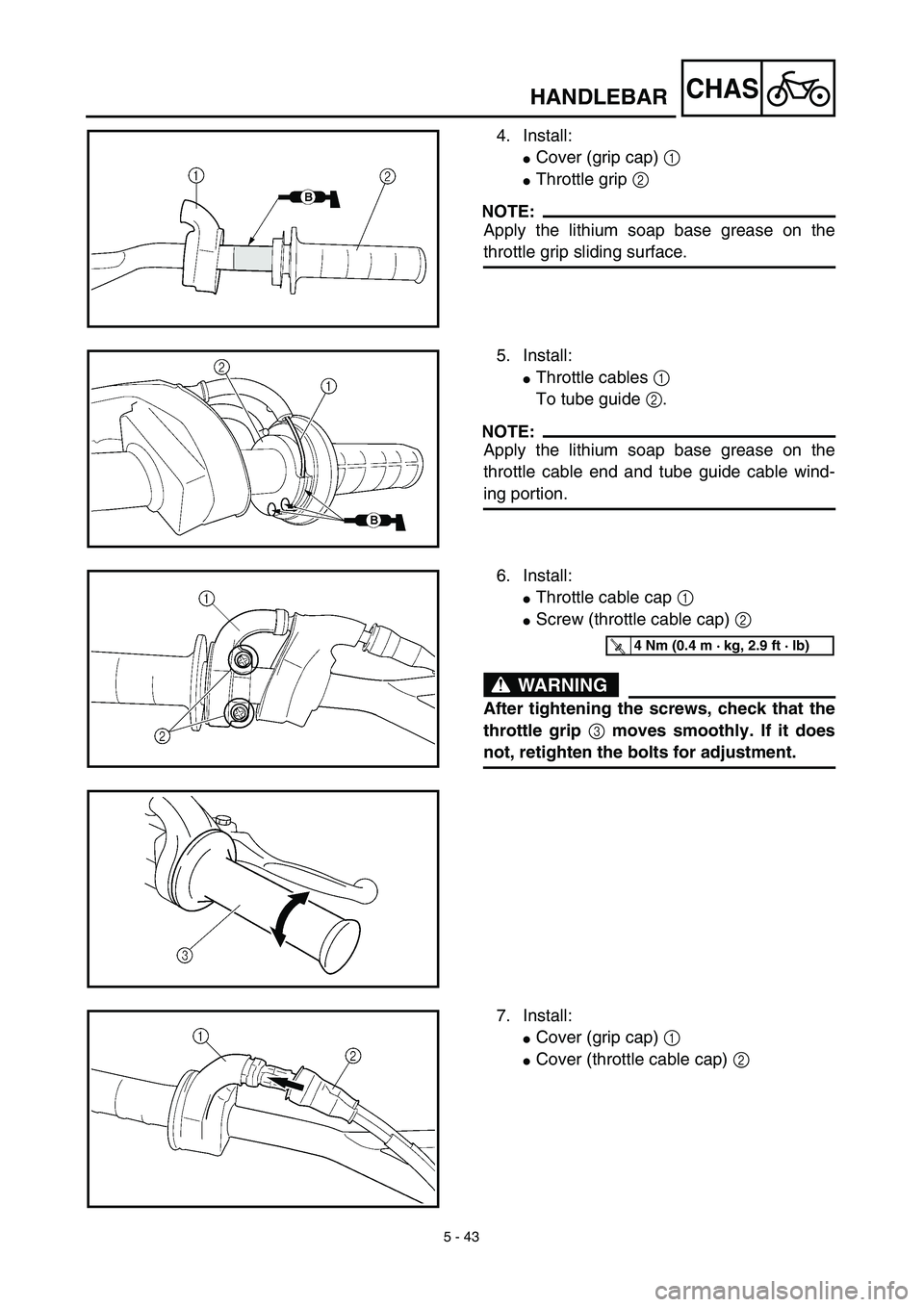

4. Install:
Cover (grip cap) 1
Throttle grip 2
NOTE:
Apply the lithium soap base grease on the
throttle grip sliding surface.
5. Install:
Throttle cables 1
To tube guide 2.
NOTE:
Apply the lithium soap base grease on the
throttle cable end and tube guide cable wind-
ing portion.
6. Install:
Throttle cable cap 1
Screw (throttle cable cap) 2
WARNING
After tightening the screws, check that the
throttle grip 3 moves smoothly. If it does
not, retighten the bolts for adjustment.
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
7. Install:
Cover (grip cap) 1
Cover (throttle cable cap) 2
