ESP YAMAHA WR 450F 2004 Owners Manual

INSP
ADJ

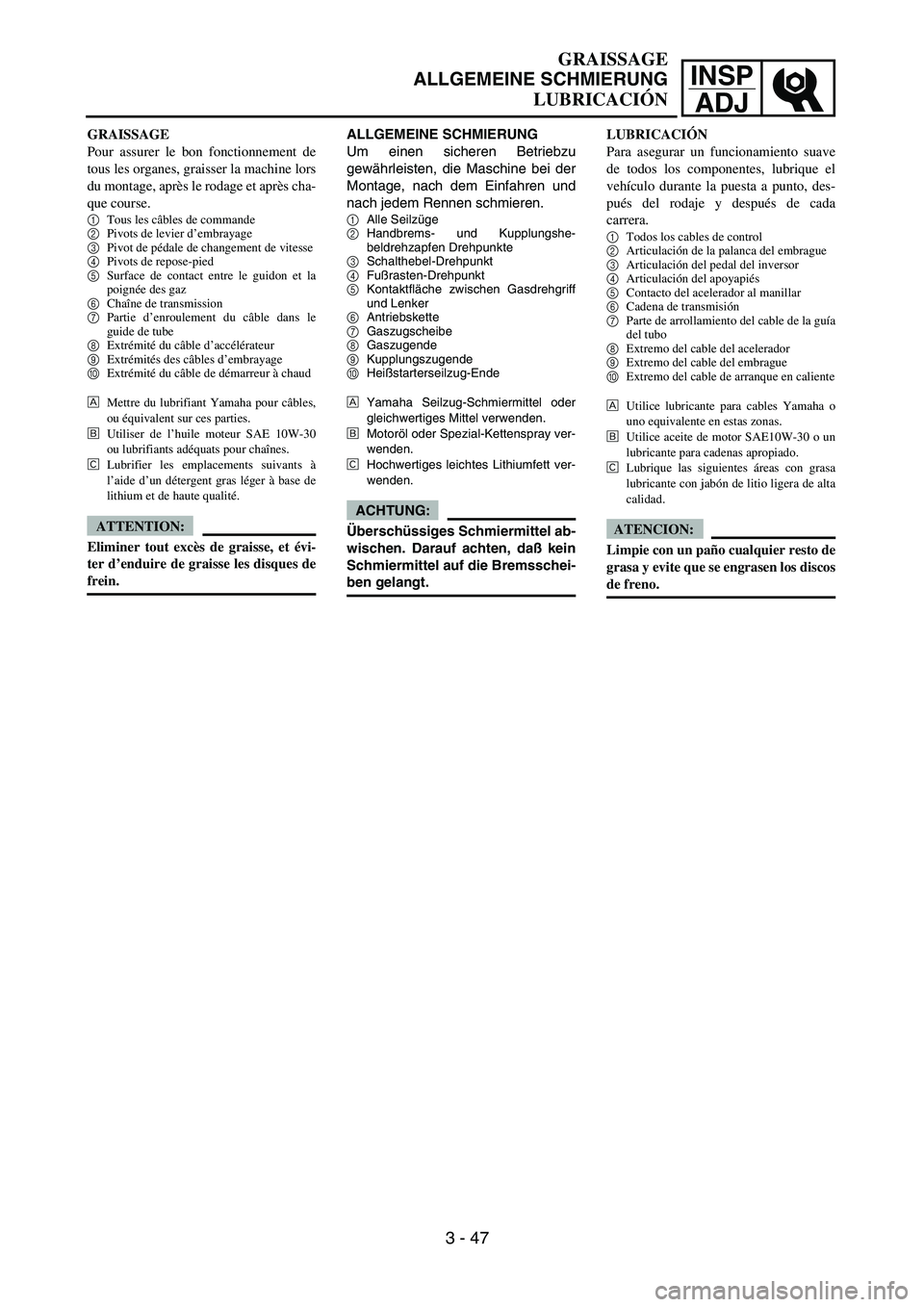

GRAISSAGE
ALLGEMEINE SCHMIERUNG
LUBRICACIÓN
ALLGEMEINE SCHMIERUNG
Um einen sicheren Betriebzu
gewährleisten, die Maschine bei der
Montage, nach dem Einfahren und
nach jedem Rennen schmieren.
1Alle Seilzüge
2Handbrems- und Kupplungshe-
beldrehzapfen Drehpunkte
3Schalthebel-Drehpunkt
4Fußrasten-Drehpunkt
5Kontaktfläche zwischen Gasdrehgriff
und Lenker
6Antriebskette
7Gaszugscheibe
8Gaszugende
9Kupplungszugende
0Heißstarterseilzug-Ende
ÅYamaha Seilzug-Schmiermittel oder
gleichwertiges Mittel verwenden.
ıMotoröl oder Spezial-Kettenspray ver-
wenden.
ÇHochwertiges leichtes Lithiumfett ver-
wenden.
ACHTUNG:
Überschüssiges Schmiermittel ab-
wischen. Darauf achten, daß kein
Schmiermittel auf die Bremsschei-
ben gelangt. GRAISSAGE
Pour assurer le bon fonctionnement de
tous les organes, graisser la machine lors
du montage, après le rodage et après cha-
que course.
1Tous les câbles de commande
2Pivots de levier d’embrayage
3Pivot de pédale de changement de vitesse
4Pivots de repose-pied
5Surface de contact entre le guidon et la
poignée des gaz
6Chaîne de transmission
7Partie d’enroulement du câble dans le
guide de tube
8Extrémité du câble d’accélérateur
9Extrémités des câbles d’embrayage
0Extrémité du câble de démarreur à chaud
ÅMettre du lubrifiant Yamaha pour câbles,
ou équivalent sur ces parties.
ıUtiliser de l’huile moteur SAE 10W-30
ou lubrifiants adéquats pour chaînes.
ÇLubrifier les emplacements suivants à
l’aide d’un détergent gras léger à base de
lithium et de haute qualité.
ATTENTION:
Eliminer tout excès de graisse, et évi-
ter d’enduire de graisse les disques de
frein.
3 - 47
LUBRICACIÓN
Para asegurar un funcionamiento suave
de todos los componentes, lubrique el
vehículo durante la puesta a punto, des-
pués del rodaje y después de cada
carrera.
1Todos los cables de control
2Articulación de la palanca del embrague
3Articulación del pedal del inversor
4Articulación del apoyapiés
5Contacto del acelerador al manillar
6Cadena de transmisión
7Parte de arrollamiento del cable de la guía
del tubo
8Extremo del cable del acelerador
9Extremo del cable del embrague
0Extremo del cable de arranque en caliente
ÅUtilice lubricante para cables Yamaha o
uno equivalente en estas zonas.
ıUtilice aceite de motor SAE10W-30 o un
lubricante para cadenas apropiado.
ÇLubrique las siguientes áreas con grasa
lubricante con jabón de litio ligera de alta
calidad.
ATENCION:
Limpie con un paño cualquier resto de
grasa y evite que se engrasen los discos
de freno.

INSP
ADJ

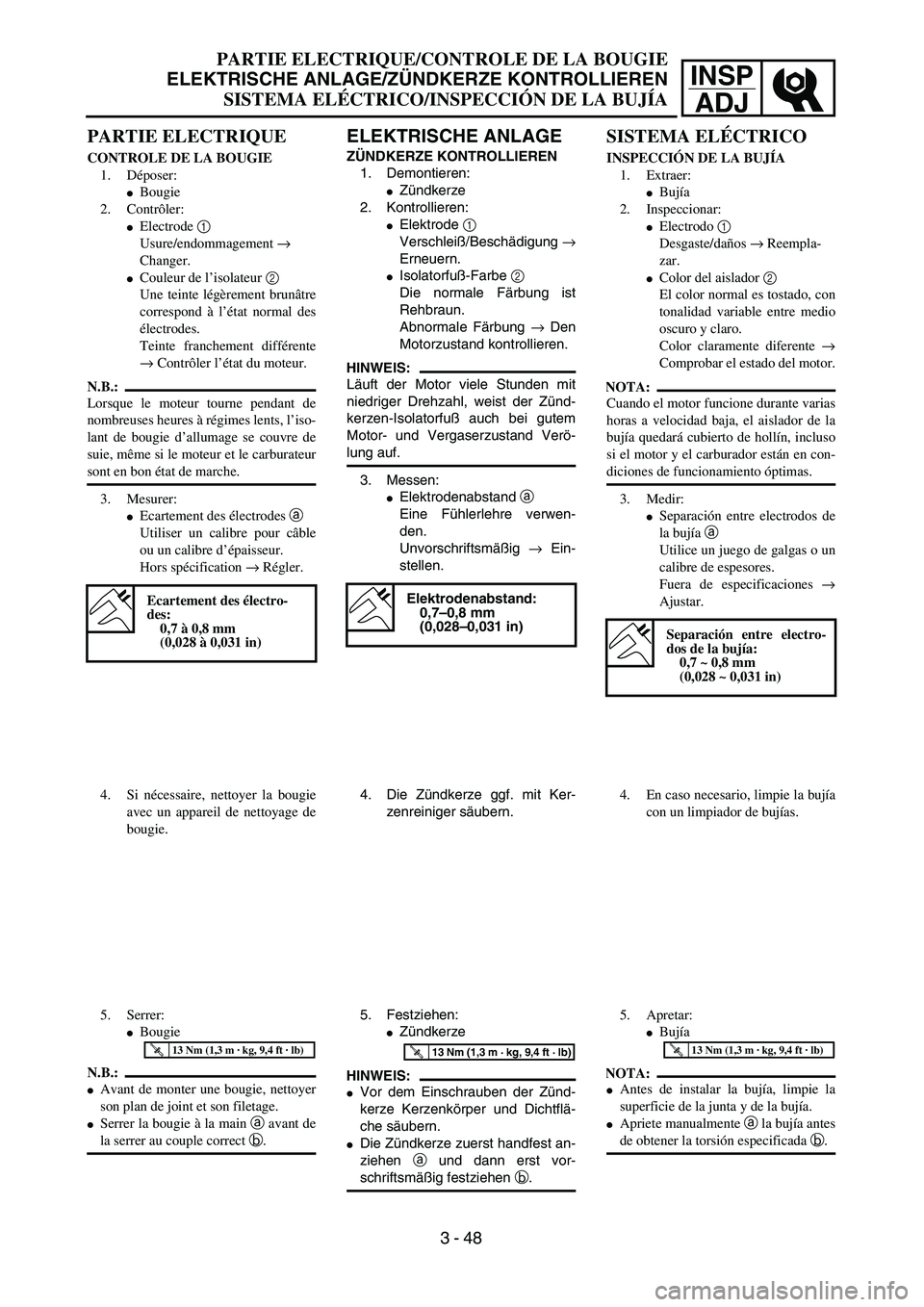

PARTIE ELECTRIQUE
CONTROLE DE LA BOUGIE
1. Déposer:
Bougie
2. Contrôler:
Electrode 1
Usure/endommagement →
Changer.
Couleur de l’isolateur 2
Une teinte légèrement brunâtre
correspond à l’état normal des
électrodes.
Teinte franchement différente
→ Contrôler l’état du moteur.
N.B.:
Lorsque le moteur tourne pendant de
nombreuses heures à régimes lents, l’iso-
lant de bougie d’allumage se couvre de
suie, même si le moteur et le carburateur
sont en bon état de marche.
3. Mesurer:
Ecartement des électrodes a
Utiliser un calibre pour câble
ou un calibre d’épaisseur.
Hors spécification → Régler.
Ecartement des électro-
des:
0,7 à 0,8 mm
(0,028 à 0,031 in)
4. Si nécessaire, nettoyer la bougie
avec un appareil de nettoyage de
bougie.
5. Serrer:
Bougie
N.B.:
Avant de monter une bougie, nettoyer
son plan de joint et son filetage.
Serrer la bougie à la main a avant de
la serrer au couple correct b.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
PARTIE ELECTRIQUE/CONTROLE DE LA BOUGIE
ELEKTRISCHE ANLAGE/ZÜNDKERZE KONTROLLIEREN
SISTEMA ELÉCTRICO/INSPECCIÓN DE LA BUJÍA
ELEKTRISCHE ANLAGE
ZÜNDKERZE KONTROLLIEREN
1. Demontieren:
Zündkerze
2. Kontrollieren:
Elektrode 1
Verschleiß/Beschädigung →
Erneuern.
Isolatorfuß-Farbe 2
Die normale Färbung ist
Rehbraun.
Abnormale Färbung → Den
Motorzustand kontrollieren.
HINWEIS:
Läuft der Motor viele Stunden mit
niedriger Drehzahl, weist der Zünd-
kerzen-Isolatorfuß auch bei gutem
Motor- und Vergaserzustand Verö-
lung auf.
3. Messen:
Elektrodenabstand a
Eine Fühlerlehre verwen-
den.
Unvorschriftsmäßig → Ein-
stellen.
Elektrodenabstand:
0,7–0,8 mm
(0,028–0,031 in)
4. Die Zündkerze ggf. mit Ker-
zenreiniger säubern.
5. Festziehen:
Zündkerze
HINWEIS:
Vor dem Einschrauben der Zünd-
kerze Kerzenkörper und Dichtflä-
che säubern.
Die Zündkerze zuerst handfest an-
ziehen a und dann erst vor-
schriftsmäßig festziehen b.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
3 - 48
SISTEMA ELÉCTRICO
INSPECCIÓN DE LA BUJÍA
1. Extraer:
Bujía
2. Inspeccionar:
Electrodo 1
Desgaste/daños → Reempla-
zar.
Color del aislador 2
El color normal es tostado, con
tonalidad variable entre medio
oscuro y claro.
Color claramente diferente →
Comprobar el estado del motor.
NOTA:
Cuando el motor funcione durante varias
horas a velocidad baja, el aislador de la
bujía quedará cubierto de hollín, incluso
si el motor y el carburador están en con-
diciones de funcionamiento óptimas.
3. Medir:
Separación entre electrodos de
la bujía a
Utilice un juego de galgas o un
calibre de espesores.
Fuera de especificaciones →
Ajustar.
Separación entre electro-
dos de la bujía:
0,7 ~ 0,8 mm
(0,028 ~ 0,031 in)
4. En caso necesario, limpie la bujía
con un limpiador de bujías.
5. Apretar:
Bujía
NOTA:
Antes de instalar la bujía, limpie la
superficie de la junta y de la bujía.
Apriete manualmente a la bujía antes
de obtener la torsión especificada b.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)

INSP
ADJ
BATTERIE KONTROLLIEREN UND
LADEN
WARNUNG
Die in Batterien enthaltene Schwe-
felsäure ist giftig und stark ätzend.
Außerdem entsteht beim Laden
der Batterie explosives Wasser-
stoffgas.
Daher sind folgende Vorsichts-
maßnahmen zu beachten:
Beim Umgang mit Batterien eine
Schutzbrille tragen.
Batterien nur in gut durchlüfte-
ten Räumen laden.
Batterien von Feuer, Funken
und offenen Flammen fernhalten
(z. B. von Schweißgeräten und
brennenden Zigaretten).
Beim Umgang mit Batterien
NICHT RAUCHEN.
BATTERIEN UND BATTERIE-
SAURE VON KINDERN FERN-
HALTEN.
Körperkontakt mit Batterie-
säure vermeiden, da sie
schwere Verätzungen und
Augenschäden verursachen
kann.
ERSTE HILFE BEI KÖRPERKON-
TAKT:
AUSSERLICH
Haut — mit Wasser spülen.
Augen — 15 Minuten mit klarem
Wasser spülen und dann sofort
ärztliche Hilfe aufsuchen.
INNERLICH
Große Mengen Milch trinken.
Sofort einen Arzt aufsuchen.
ACHTUNG:
Ladespannung, -strom und -dau-
er einer wartungsfreien Batterie
weichen von denen einer her-
kömmlichen Batterie ab. Die war-
tungsfreie Batterie sollte entspre-
chend den weiter unten
beschriebenen Lademethoden ge-
laden werden. Bei Überladung
sinkt der Säurestand der Batterie
beträchtlich ab. Es ist daher wich-
tig, daß die Batterie vorschrifts-

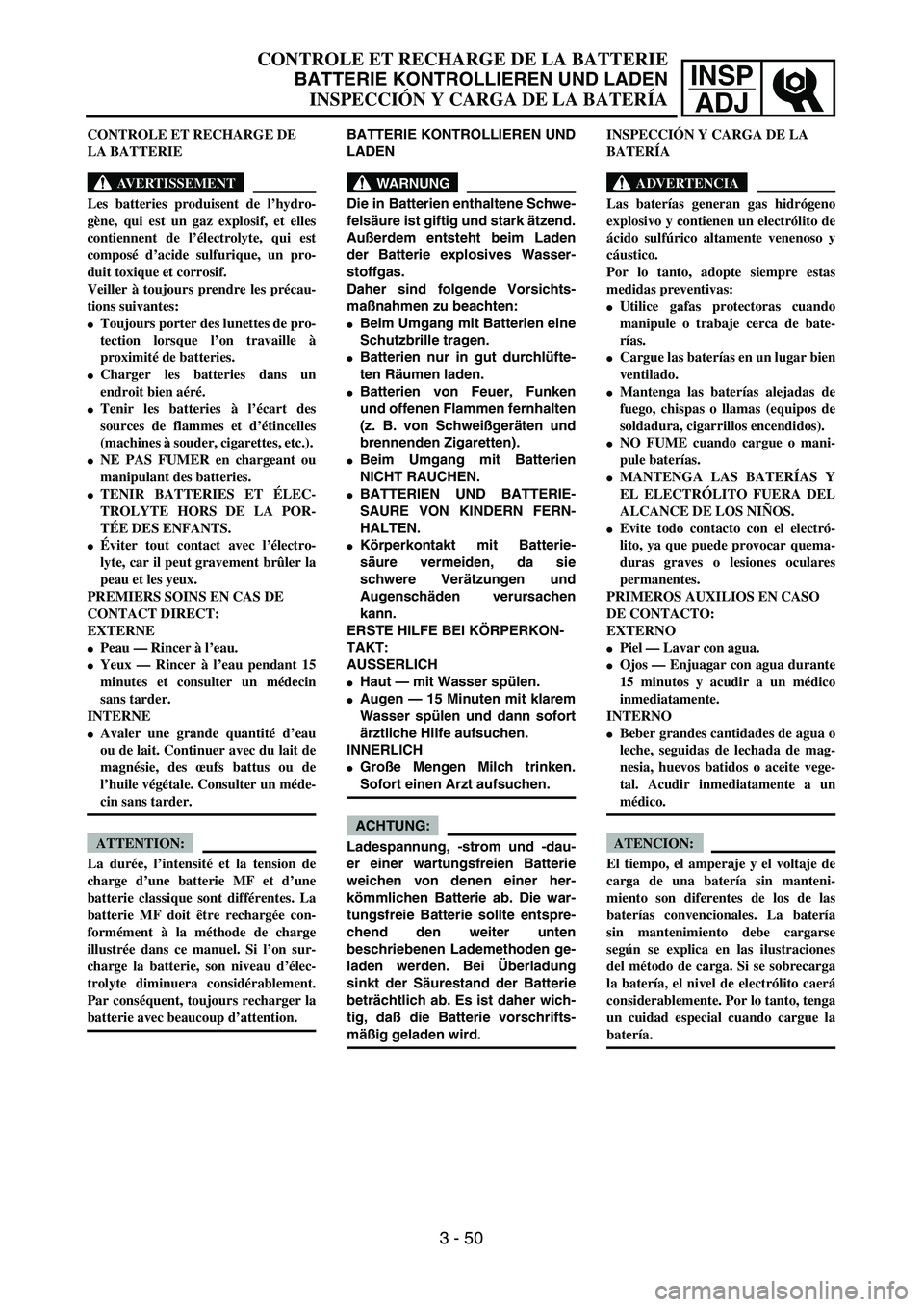

mäßig geladen wird. CONTROLE ET RECHARGE DE
LA BATTERIE
AVERTISSEMENT
Les batteries produisent de l’hydro-
gène, qui est un gaz explosif, et elles
contiennent de l’électrolyte, qui est
composé d’acide sulfurique, un pro-
duit toxique et corrosif.
Veiller à toujours prendre les précau-
tions suivantes:
Toujours porter des lunettes de pro-
tection lorsque l’on travaille à
proximité de batteries.
Charger les batteries dans un
endroit bien aéré.
Tenir les batteries à l’écart des
sources de flammes et d’étincelles
(machines à souder, cigarettes, etc.).
NE PAS FUMER en chargeant ou
manipulant des batteries.
TENIR BATTERIES ET ÉLEC-
TROLYTE HORS DE LA POR-
TÉE DES ENFANTS.
Éviter tout contact avec l’électro-
lyte, car il peut gravement brûler la
peau et les yeux.
PREMIERS SOINS EN CAS DE
CONTACT DIRECT:
EXTERNE
Peau — Rincer à l’eau.
Yeux — Rincer à l’eau pendant 15
minutes et consulter un médecin
sans tarder.
INTERNE
Avaler une grande quantité d’eau
ou de lait. Continuer avec du lait de
magnésie, des œufs battus ou de
l’huile végétale. Consulter un méde-
cin sans tarder.
ATTENTION:
La durée, l’intensité et la tension de
charge d’une batterie MF et d’une
batterie classique sont différentes. La
batterie MF doit être rechargée con-
formément à la méthode de charge
illustrée dans ce manuel. Si l’on sur-
charge la batterie, son niveau d’élec-
trolyte diminuera considérablement.
Par conséquent, toujours recharger la
batterie avec beaucoup d’attention. INSPECCIÓN Y CARGA DE LA
BATERÍA
ADVERTENCIA
Las baterías generan gas hidrógeno
explosivo y contienen un electrólito de
ácido sulfúrico altamente venenoso y
cáustico.
Por lo tanto, adopte siempre estas
medidas preventivas:
Utilice gafas protectoras cuando
manipule o trabaje cerca de bate-
rías.
Cargue las baterías en un lugar bien
ventilado.
Mantenga las baterías alejadas de
fuego, chispas o llamas (equipos de
soldadura, cigarrillos encendidos).
NO FUME cuando cargue o mani-
pule baterías.
MANTENGA LAS BATERÍAS Y
EL ELECTRÓLITO FUERA DEL
ALCANCE DE LOS NIÑOS.
Evite todo contacto con el electró-
lito, ya que puede provocar quema-
duras graves o lesiones oculares
permanentes.
PRIMEROS AUXILIOS EN CASO
DE CONTACTO:
EXTERNO
Piel — Lavar con agua.
Ojos — Enjuagar con agua durante
15 minutos y acudir a un médico
inmediatamente.
INTERNO
Beber grandes cantidades de agua o
leche, seguidas de lechada de mag-
nesia, huevos batidos o aceite vege-
tal. Acudir inmediatamente a un
médico.
ATENCION:
El tiempo, el amperaje y el voltaje de
carga de una batería sin manteni-
miento son diferentes de los de las
baterías convencionales. La batería
sin mantenimiento debe cargarse
según se explica en las ilustraciones
del método de carga. Si se sobrecarga
la batería, el nivel de electrólito caerá
considerablemente. Por lo tanto, tenga
un cuidad especial cuando cargue la
batería.

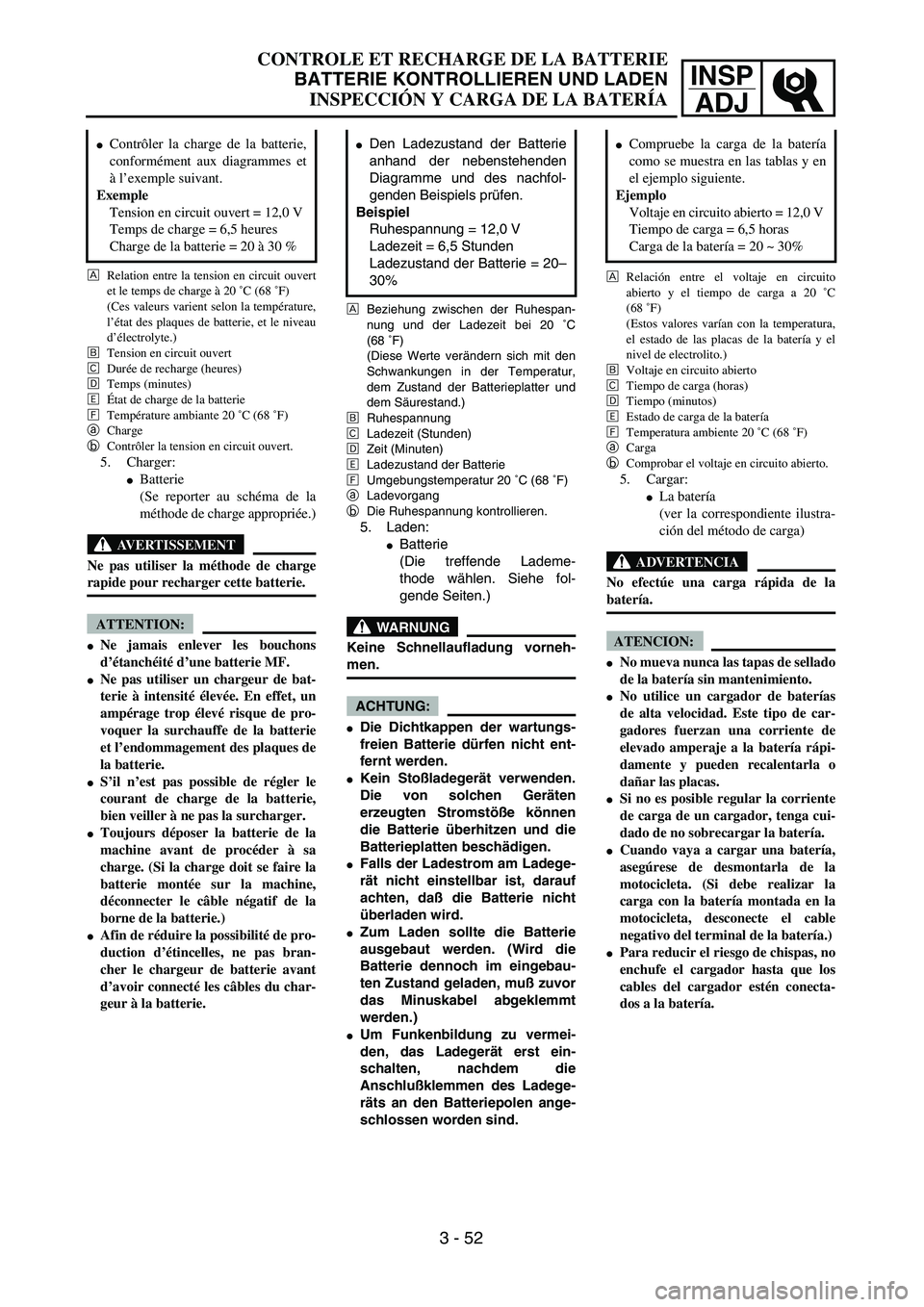

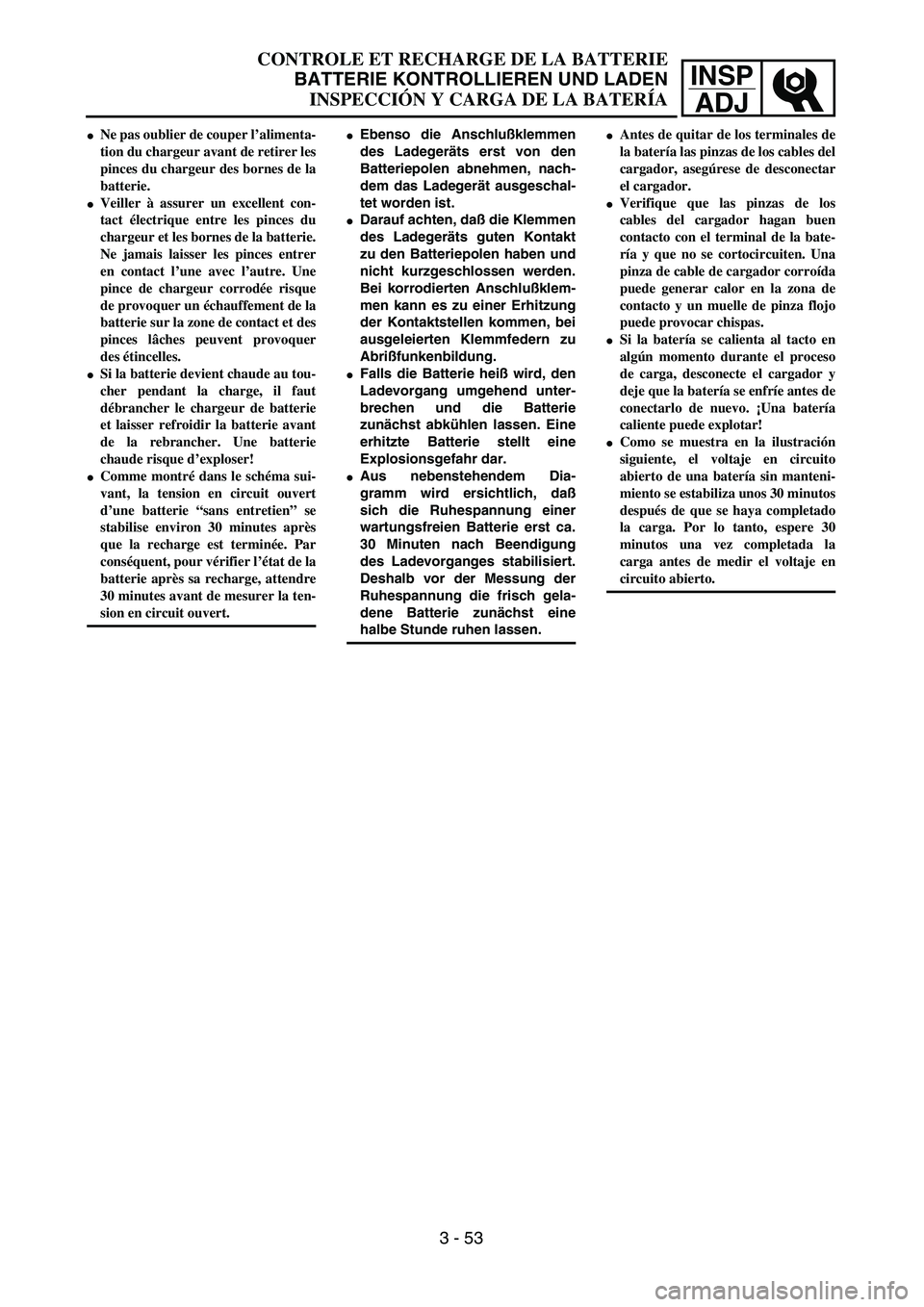

CONTROLE ET RECHARGE DE LA BATTERIE
BATTERIE KONTROLLIEREN UND LADEN
INSPECCIÓN Y CARGA DE LA BATERÍA
3 - 50

INSP
ADJ

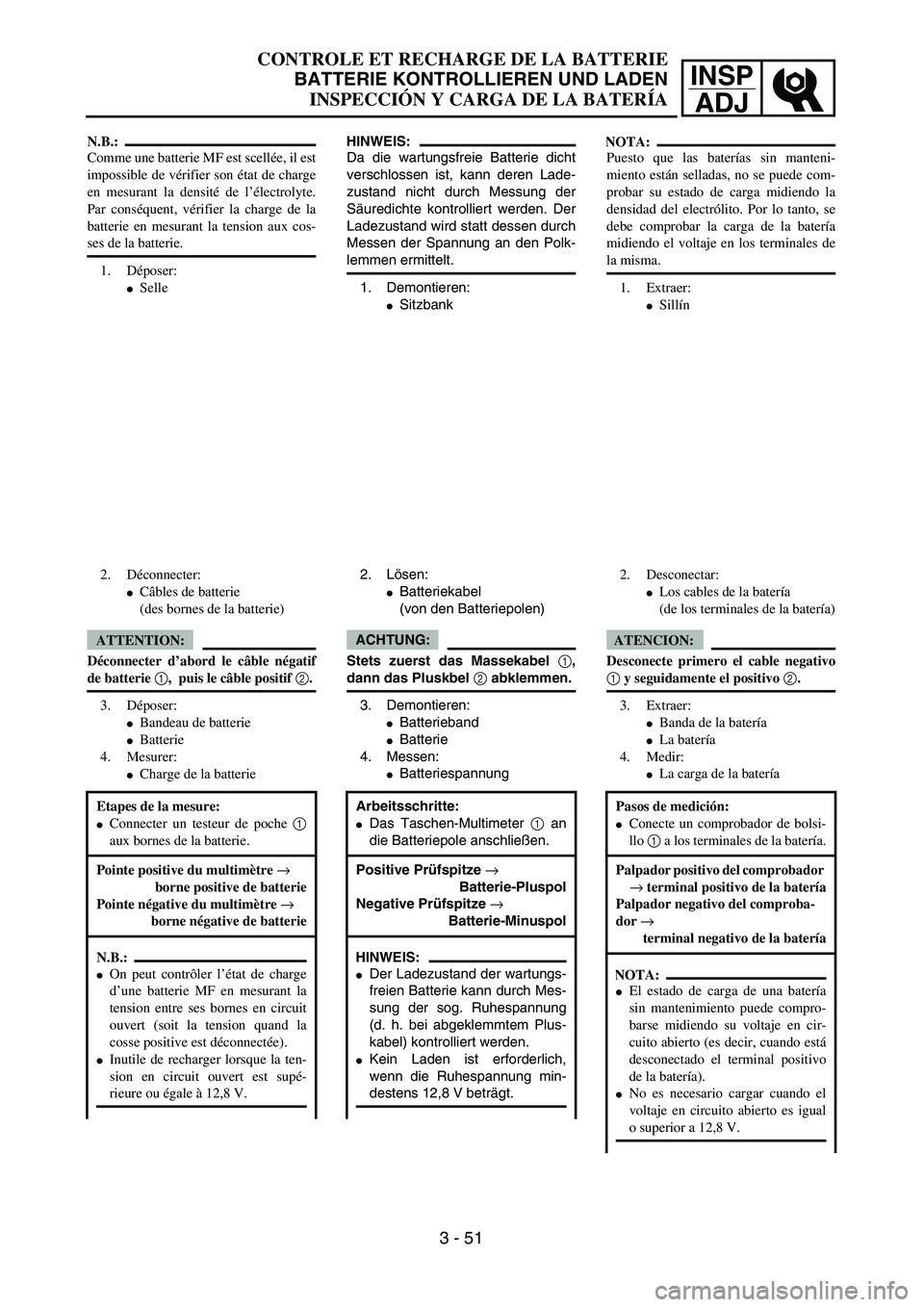

HINWEIS:
Da die wartungsfreie Batterie dicht
verschlossen ist, kann deren Lade-
zustand nicht durch Messung der
Säuredichte kontrolliert werden. Der
Ladezustand wird statt dessen durch
Messen der Spannung an den Polk-
lemmen ermittelt.
1. Demontieren:
Sitzbank
2. Lösen:
Batteriekabel
(von den Batteriepolen)
ACHTUNG:
Stets zuerst das Massekabel 1,
dann das Pluskbel 2 abklemmen.
3. Demontieren:
Batterieband
Batterie
4. Messen:
Batteriespannung
Arbeitsschritte:
Das Taschen-Multimeter 1 an
die Batteriepole anschließen.
Positive Prüfspitze →
Batterie-Pluspol
Negative Prüfspitze →
Batterie-Minuspol
HINWEIS:
Der Ladezustand der wartungs-
freien Batterie kann durch Mes-
sung der sog. Ruhespannung
(d. h. bei abgeklemmtem Plus-
kabel) kontrolliert werden.
Kein Laden ist erforderlich,
wenn die Ruhespannung min-
destens 12,8 V beträgt.
N.B.:
Comme une batterie MF est scellée, il est
impossible de vérifier son état de charge
en mesurant la densité de l’électrolyte.
Par conséquent, vérifier la charge de la
batterie en mesurant la tension aux cos-
ses de la batterie.
1. Déposer:
Selle
2. Déconnecter:
Câbles de batterie
(des bornes de la batterie)
ATTENTION:
Déconnecter d’abord le câble négatif
de batterie 1, puis le câble positif 2.
3. Déposer:
Bandeau de batterie
Batterie
4. Mesurer:
Charge de la batterie
Etapes de la mesure:
Connecter un testeur de poche 1
aux bornes de la batterie.
Pointe positive du multimètre →
borne positive de batterie
Pointe négative du multimètre →
borne négative de batterie
N.B.:
On peut contrôler l’état de charge
d’une batterie MF en mesurant la
tension entre ses bornes en circuit
ouvert (soit la tension quand la
cosse positive est déconnectée).
Inutile de recharger lorsque la ten-
sion en circuit ouvert est supé-
rieure ou égale à 12,8 V.
NOTA:
Puesto que las baterías sin manteni-
miento están selladas, no se puede com-
probar su estado de carga midiendo la
densidad del electrólito. Por lo tanto, se
debe comprobar la carga de la batería
midiendo el voltaje en los terminales de
la misma.
1. Extraer:
Sillín
2. Desconectar:
Los cables de la batería
(de los terminales de la batería)
ATENCION:
Desconecte primero el cable negativo
1 y seguidamente el positivo 2.
3. Extraer:
Banda de la batería
La batería
4. Medir:
La carga de la batería
Pasos de medición:
Conecte un comprobador de bolsi-
llo 1 a los terminales de la batería.
Palpador positivo del comprobador
→ terminal positivo de la batería
Palpador negativo del comproba-
dor →
terminal negativo de la batería
NOTA:
El estado de carga de una batería
sin mantenimiento puede compro-
barse midiendo su voltaje en cir-
cuito abierto (es decir, cuando está
desconectado el terminal positivo
de la batería).
No es necesario cargar cuando el
voltaje en circuito abierto es igual
o superior a 12,8 V.
CONTROLE ET RECHARGE DE LA BATTERIE
BATTERIE KONTROLLIEREN UND LADEN
INSPECCIÓN Y CARGA DE LA BATERÍA
3 - 51

INSP
ADJ
ÅBeziehung zwischen der Ruhespan-
nung und der Ladezeit bei 20 ˚C
(68 ˚F)
(Diese Werte verändern sich mit den
Schwankungen in der Temperatur,
dem Zustand der Batterieplatter und
dem Säurestand.)
ıRuhespannung
ÇLadezeit (Stunden)
ÎZeit (Minuten)
‰Ladezustand der Batterie
ÏUmgebungstemperatur 20 ˚C (68 ˚F)
aLadevorgang
bDie Ruhespannung kontrollieren.
5. Laden:
Batterie
(Die treffende Lademe-
thode wählen. Siehe fol-
gende Seiten.)
WARNUNG
Keine Schnellaufladung vorneh-
men.
ACHTUNG:
Die Dichtkappen der wartungs-
freien Batterie dürfen nicht ent-
fernt werden.
Kein Stoßladegerät verwenden.
Die von solchen Geräten
erzeugten Stromstöße können
die Batterie überhitzen und die
Batterieplatten beschädigen.
Falls der Ladestrom am Ladege-
rät nicht einstellbar ist, darauf
achten, daß die Batterie nicht
überladen wird.
Zum Laden sollte die Batterie
ausgebaut werden. (Wird die
Batterie dennoch im eingebau-
ten Zustand geladen, muß zuvor
das Minuskabel abgeklemmt
werden.)
Um Funkenbildung zu vermei-
den, das Ladegerät erst ein-
schalten, nachdem die
Anschlußklemmen des Ladege-
räts an den Batteriepolen ange-
schlossen worden sind.
Den Ladezustand der Batterie
anhand der nebenstehenden
Diagramme und des nachfol-
genden Beispiels prüfen.
Beispiel
Ruhespannung = 12,0 V
Ladezeit = 6,5 Stunden
Ladezustand der Batterie = 20–
30%
ÅRelation entre la tension en circuit ouvert
et le temps de charge à 20 ˚C (68 ˚F)
(Ces valeurs varient selon la température,
l’état des plaques de batterie, et le niveau
d’électrolyte.)
ıTension en circuit ouvert
ÇDurée de recharge (heures)
ÎTemps (minutes)
‰État de charge de la batterie
ÏTempérature ambiante 20 ˚C (68 ˚F)
aCharge
bContrôler la tension en circuit ouvert.
5. Charger:
Batterie
(Se reporter au schéma de la
méthode de charge appropriée.)
AVERTISSEMENT
Ne pas utiliser la méthode de charge
rapide pour recharger cette batterie.
ATTENTION:
Ne jamais enlever les bouchons
d’étanchéité d’une batterie MF.
Ne pas utiliser un chargeur de bat-
terie à intensité élevée. En effet, un
ampérage trop élevé risque de pro-
voquer la surchauffe de la batterie
et l’endommagement des plaques de
la batterie.
S’il n’est pas possible de régler le
courant de charge de la batterie,
bien veiller à ne pas la surcharger.
Toujours déposer la batterie de la
machine avant de procéder à sa
charge. (Si la charge doit se faire la
batterie montée sur la machine,
déconnecter le câble négatif de la
borne de la batterie.)
Afin de réduire la possibilité de pro-
duction d’étincelles, ne pas bran-
cher le chargeur de batterie avant
d’avoir connecté les câbles du char-
geur à la batterie.
Contrôler la charge de la batterie,
conformément aux diagrammes et
à l’exemple suivant.
Exemple
Tension en circuit ouvert = 12,0 V
Temps de charge = 6,5 heures
Charge de la batterie = 20 à 30 %
ÅRelación entre el voltaje en circuito
abierto y el tiempo de carga a 20 ˚C
(68 ˚F)
(Estos valores varían con la temperatura,
el estado de las placas de la batería y el
nivel de electrolito.)
ıVoltaje en circuito abierto
ÇTiempo de carga (horas)
ÎTiempo (minutos)
‰Estado de carga de la batería
ÏTemperatura ambiente 20 ˚C (68 ˚F)
aCarga
bComprobar el voltaje en circuito abierto.
5. Cargar:
La batería
(ver la correspondiente ilustra-
ción del método de carga)
ADVERTENCIA
No efectúe una carga rápida de la
batería.
ATENCION:
No mueva nunca las tapas de sellado
de la batería sin mantenimiento.
No utilice un cargador de baterías
de alta velocidad. Este tipo de car-
gadores fuerzan una corriente de
elevado amperaje a la batería rápi-
damente y pueden recalentarla o
dañar las placas.
Si no es posible regular la corriente
de carga de un cargador, tenga cui-
dado de no sobrecargar la batería.
Cuando vaya a cargar una batería,
asegúrese de desmontarla de la
motocicleta. (Si debe realizar la
carga con la batería montada en la
motocicleta, desconecte el cable
negativo del terminal de la batería.)
Para reducir el riesgo de chispas, no
enchufe el cargador hasta que los
cables del cargador estén conecta-
dos a la batería.
Compruebe la carga de la batería
como se muestra en las tablas y en
el ejemplo siguiente.
Ejemplo
Voltaje en circuito abierto = 12,0 V
Tiempo de carga = 6,5 horas
Carga de la batería = 20 ~ 30%
CONTROLE ET RECHARGE DE LA BATTERIE
BATTERIE KONTROLLIEREN UND LADEN
INSPECCIÓN Y CARGA DE LA BATERÍA
3 - 52

INSP
ADJ
Ebenso die Anschlußklemmen
des Ladegeräts erst von den
Batteriepolen abnehmen, nach-
dem das Ladegerät ausgeschal-
tet worden ist.
Darauf achten, daß die Klemmen
des Ladegeräts guten Kontakt
zu den Batteriepolen haben und
nicht kurzgeschlossen werden.
Bei korrodierten Anschlußklem-
men kann es zu einer Erhitzung
der Kontaktstellen kommen, bei
ausgeleierten Klemmfedern zu
Abrißfunkenbildung.
Falls die Batterie heiß wird, den
Ladevorgang umgehend unter-
brechen und die Batterie
zunächst abkühlen lassen. Eine
erhitzte Batterie stellt eine
Explosionsgefahr dar.
Aus nebenstehendem Dia-
gramm wird ersichtlich, daß
sich die Ruhespannung einer
wartungsfreien Batterie erst ca.
30 Minuten nach Beendigung
des Ladevorganges stabilisiert.
Deshalb vor der Messung der
Ruhespannung die frisch gela-
dene Batterie zunächst eine
halbe Stunde ruhen lassen.
Ne pas oublier de couper l’alimenta-
tion du chargeur avant de retirer les
pinces du chargeur des bornes de la
batterie.
Veiller à assurer un excellent con-
tact électrique entre les pinces du
chargeur et les bornes de la batterie.
Ne jamais laisser les pinces entrer
en contact l’une avec l’autre. Une
pince de chargeur corrodée risque
de provoquer un échauffement de la
batterie sur la zone de contact et des
pinces lâches peuvent provoquer
des étincelles.
Si la batterie devient chaude au tou-
cher pendant la charge, il faut
débrancher le chargeur de batterie
et laisser refroidir la batterie avant
de la rebrancher. Une batterie
chaude risque d’exploser!
Comme montré dans le schéma sui-
vant, la tension en circuit ouvert
d’une batterie “sans entretien” se
stabilise environ 30 minutes après
que la recharge est terminée. Par
conséquent, pour vérifier l’état de la
batterie après sa recharge, attendre
30 minutes avant de mesurer la ten-
sion en circuit ouvert.
Antes de quitar de los terminales de
la batería las pinzas de los cables del
cargador, asegúrese de desconectar
el cargador.
Verifique que las pinzas de los
cables del cargador hagan buen
contacto con el terminal de la bate-
ría y que no se cortocircuiten. Una
pinza de cable de cargador corroída
puede generar calor en la zona de
contacto y un muelle de pinza flojo
puede provocar chispas.
Si la batería se calienta al tacto en
algún momento durante el proceso
de carga, desconecte el cargador y
deje que la batería se enfríe antes de
conectarlo de nuevo. ¡Una batería
caliente puede explotar!
Como se muestra en la ilustración
siguiente, el voltaje en circuito
abierto de una batería sin manteni-
miento se estabiliza unos 30 minutos
después de que se haya completado
la carga. Por lo tanto, espere 30
minutos una vez completada la
carga antes de medir el voltaje en
circuito abierto.
CONTROLE ET RECHARGE DE LA BATTERIE
BATTERIE KONTROLLIEREN UND LADEN
INSPECCIÓN Y CARGA DE LA BATERÍA
3 - 53

INSP
ADJ

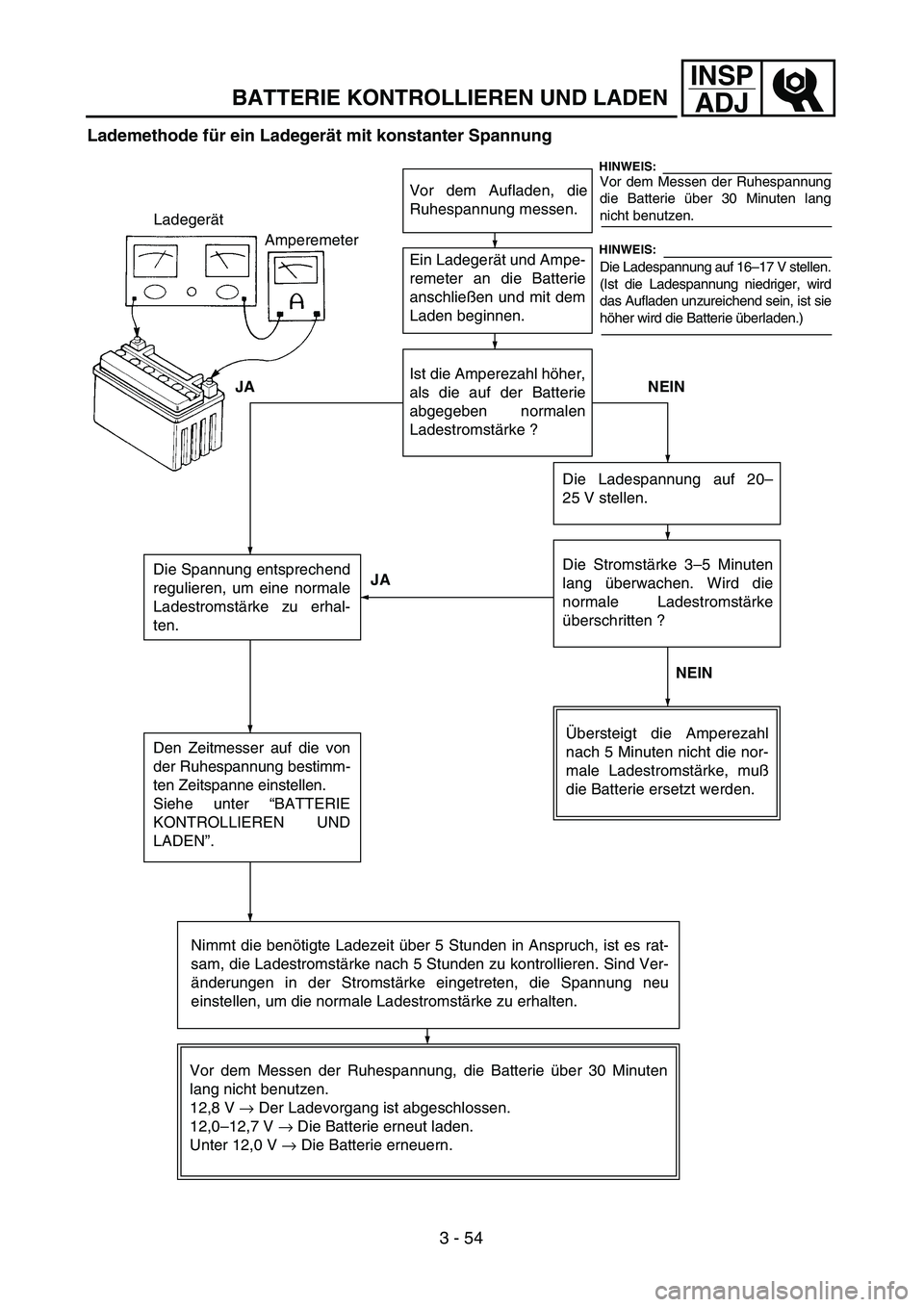

Lademethode für ein Ladegerät mit konstanter Spannung
Vor dem Aufladen, die
Ruhespannung messen.
Ein Ladegerät und Ampe-
remeter an die Batterie
anschließen und mit dem
Laden beginnen.
Die Spannung entsprechend
regulieren, um eine normale
Ladestromstärke zu erhal-
ten.Ladegerät
Amperemeter
Den Zeitmesser auf die von
der Ruhespannung bestimm-
ten Zeitspanne einstellen.
Siehe unter “BATTERIE
KONTROLLIEREN UND
LADEN”.
Nimmt die benötigte Ladezeit über 5 Stunden in Anspruch, ist es rat-
sam, die Ladestromstärke nach 5 Stunden zu kontrollieren. Sind Ver-
änderungen in der Stromstärke eingetreten, die Spannung neu
einstellen, um die normale Ladestromstärke zu erhalten. Ist die Amperezahl höher,
als die auf der Batterie
abgegeben normalen
Ladestromstärke ?
Die Ladespannung auf 20–
25 V stellen.
Die Stromstärke 3–5 Minuten
lang überwachen. Wird die
normale Ladestromstärke
überschritten ?
Übersteigt die Amperezahl
nach 5 Minuten nicht die nor-
male Ladestromstärke, muß
die Batterie ersetzt werden.
Vor dem Messen der Ruhespannung, die Batterie über 30 Minuten
lang nicht benutzen.
12,8 V → Der Ladevorgang ist abgeschlossen.
12,0–12,7 V → Die Batterie erneut laden.
Unter 12,0 V → Die Batterie erneuern.
HINWEIS:Vor dem Messen der Ruhespannung
die Batterie über 30 Minuten lang
nicht benutzen.
Die Ladespannung auf 16–17 V stellen.
(Ist die Ladespannung niedriger, wird
das Aufladen unzureichend sein, ist sie
höher wird die Batterie überladen.)
NEIN JA
JA
NEIN
HINWEIS:
BATTERIE KONTROLLIEREN UND LADEN
3 - 54

INSP
ADJ

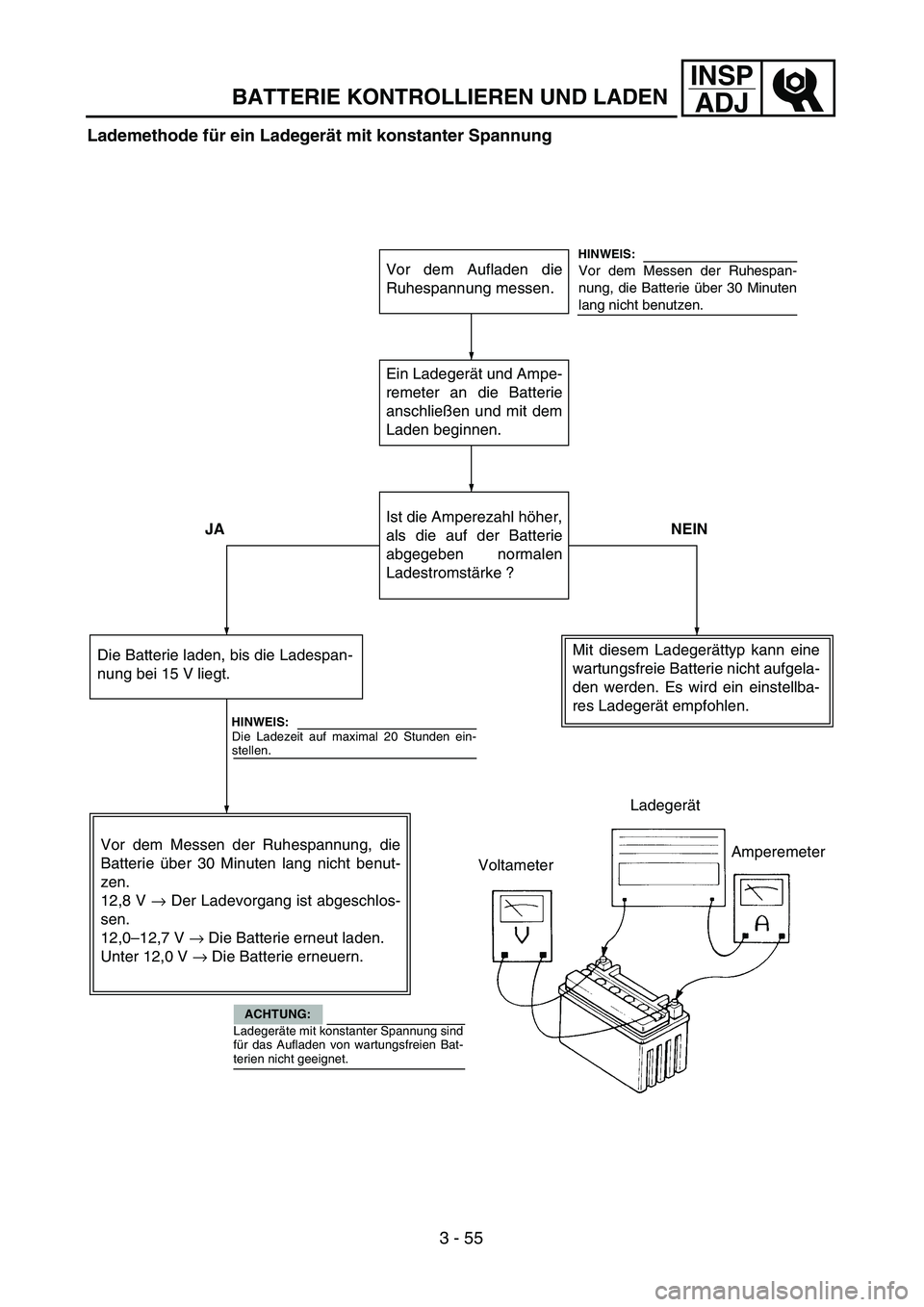

Lademethode für ein Ladegerät mit konstanter Spannung
Vor dem Aufladen die
Ruhespannung messen.
Ein Ladegerät und Ampe-
remeter an die Batterie
anschließen und mit dem
Laden beginnen.
Ist die Amperezahl höher,
als die auf der Batterie
abgegeben normalen
Ladestromstärke ?
Die Batterie laden, bis die Ladespan-
nung bei 15 V liegt.
HINWEIS:
Die Ladezeit auf maximal 20 Stunden ein-
stellen.
Vor dem Messen der Ruhespannung, die
Batterie über 30 Minuten lang nicht benut-
zen.
12,8 V → Der Ladevorgang ist abgeschlos-
sen.
12,0–12,7 V → Die Batterie erneut laden.
Unter 12,0 V → Die Batterie erneuern.
ACHTUNG:
Ladegeräte mit konstanter Spannung sind
für das Aufladen von wartungsfreien Bat-
terien nicht geeignet.
Mit diesem Ladegerättyp kann eine
wartungsfreie Batterie nicht aufgela-
den werden. Es wird ein einstellba-
res Ladegerät empfohlen.
HINWEIS:
Vor dem Messen der Ruhespan-
nung, die Batterie über 30 Minuten
lang nicht benutzen.
Ladegerät
Amperemeter
Voltameter JA NEIN
BATTERIE KONTROLLIEREN UND LADEN
3 - 55

INSP
ADJ

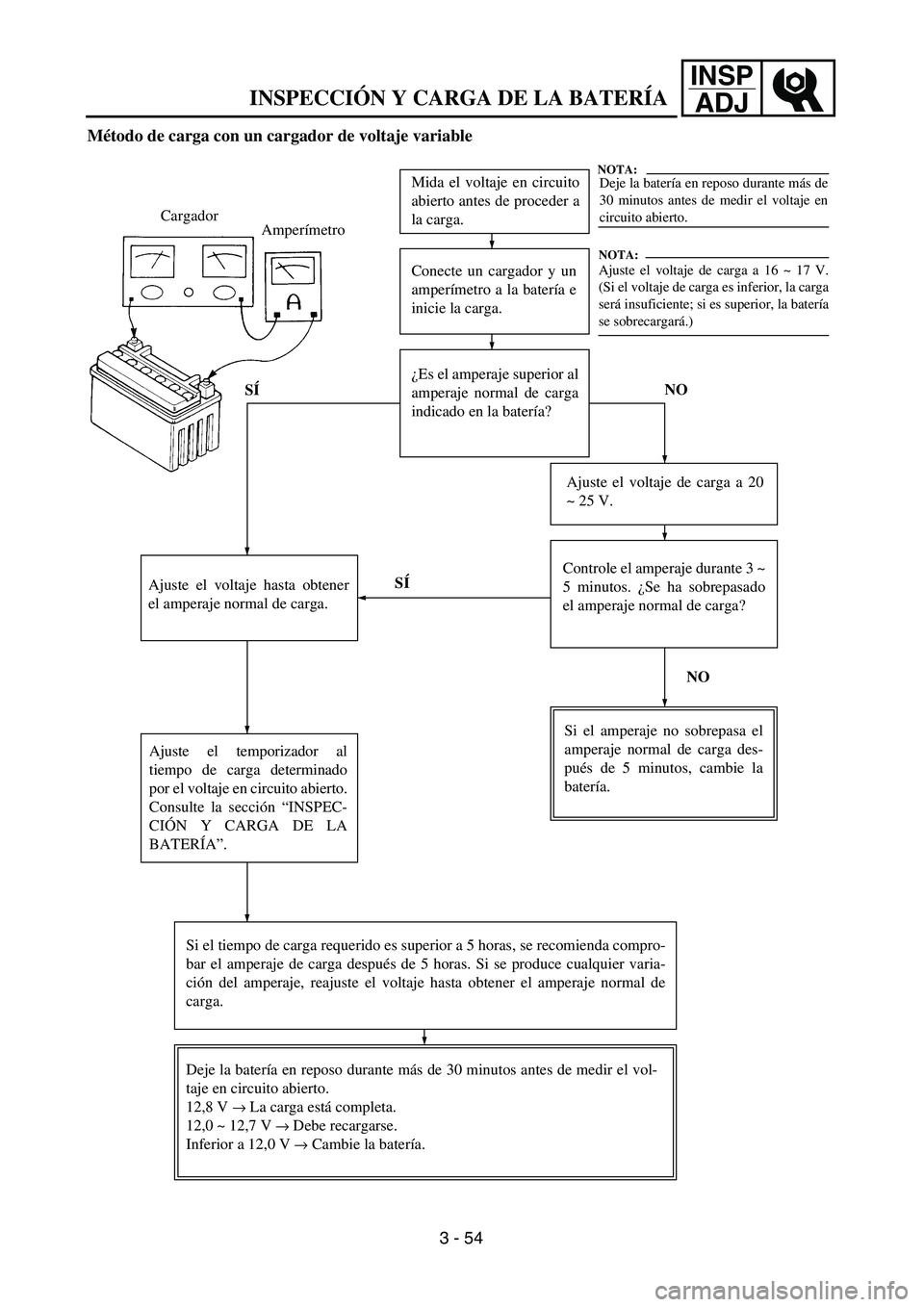

Método de carga con un cargador de voltaje variable
Mida el voltaje en circuito
abierto antes de proceder a
la carga.
Conecte un cargador y un
amperímetro a la batería e
inicie la carga.
¿Es el amperaje superior al
amperaje normal de carga
indicado en la batería?NO
SÍ Cargador
Amperímetro
Ajuste el voltaje hasta obtener
el amperaje normal de carga.
Ajuste el temporizador al
tiempo de carga determinado
por el voltaje en circuito abierto.
Consulte la sección “INSPEC-
CIÓN Y CARGA DE LA
BATERÍA”.Ajuste el voltaje de carga a 20
~ 25 V.
Controle el amperaje durante 3 ~
5 minutos. ¿Se ha sobrepasado
el amperaje normal de carga?
NO SÍ
Si el amperaje no sobrepasa el
amperaje normal de carga des-
pués de 5 minutos, cambie la
batería.
Si el tiempo de carga requerido es superior a 5 horas, se recomienda compro-
bar el amperaje de carga después de 5 horas. Si se produce cualquier varia-
ción del amperaje, reajuste el voltaje hasta obtener el amperaje normal de
carga.
Deje la batería en reposo durante más de 30 minutos antes de medir el vol-
taje en circuito abierto.
12,8 V
→ La carga está completa.
12,0 ~ 12,7 V
→ Debe recargarse.
Inferior a 12,0 V
→ Cambie la batería.
Deje la batería en reposo durante más de
30 minutos antes de medir el voltaje en
circuito abierto.
Ajuste el voltaje de carga a 16 ~ 17 V.
(Si el voltaje de carga es inferior, la carga
será insuficiente; si es superior, la batería
se sobrecargará.)
NOTA:
NOTA:
INSPECCIÓN Y CARGA DE LA BATERÍA
3 - 54

INSP
ADJ
3. Erneuern:
Durchgebrannte Sicherung
WARNUNG
Eine Sicherung niemals überbrük-
ken oder durch eine Sicherung mit
einer höheren als der empfohle-
nen Amperezahl ersetzen. Falsche
Sicherungen und Behelfsbrücken
können schwere Schäden und
nicht selten Brände in der elektri-
schen Anlage verursachen sowie
das Anlaßsystem und die Zün-
dung beeinträchtigen.
4. Montieren:
Sicherungsabdeckung
Sitzbank Arbeitsschritte:
Das Zündschloß auf “OFF” stel-
len.
Eine neue Sicherung mit der
vorgeschriebenen Amperezahl
einsetzen.
Die entsprechenden Schalter
betätigen, um die Funktion der
betroffenen Stromkreise zu prü-
fen.
Brennt die Sicherung sofort
wieder durch, den entsprechen-
den Stromkreis kontrollieren.
Sicherung Ampere
Anzahl
Hauptsicherung 10 A 1
SCHEINWERFERLAMPE AUS-
WECHSELN
1. Demontieren:
Scheinwerfer
Siehe unter “SITZBANK,
KRAFTSTOFFTANK UND
SEITENABDEKKUNGEN”
im KAPITEL 4.
2. Demontieren:
Lampenshutzkappe 1
3. Lösen:
Lampenhalter 1
4. Demontieren:
Schweinwerferlampe 2
WARNUNG
Scheinwerferlampen werden sehr
schnell heiß, daher entflammbares
Material fernhalten und die Lampe
niemals berühren, bevor sie aus-
reichend abgekühlt ist. 3. Remplacer:
Fusible grillé
AVERTISSEMENT
Ne jamais utiliser un fusible d’ampé-
rage différent de celui spécifié. Toute
improvisation ou la mise en place d’un
fusible d’un ampérage incorrect ris-
que de gravement endommager le cir-
cuit électrique, de provoquer un
mauvais fonctionnement du système
de démarrage et d’allumage et pour-
rait même être à l’origine d’un incen-
die.
4. Monter:
Couvercle de fusibles
Selle Etapes de remplacement:
Placer le contacteur à clé sur
“OFF”.
Monter un nouveau fusible
d’ampérage correct.
Mettre les contacteurs en circuit
afin de vérifier si le circuit électri-
que fonctionne.
Si le fusible grille immédiatement,
contrôler le circuit électrique.
Description IntensitéQté
Fusible principal 10 A 1

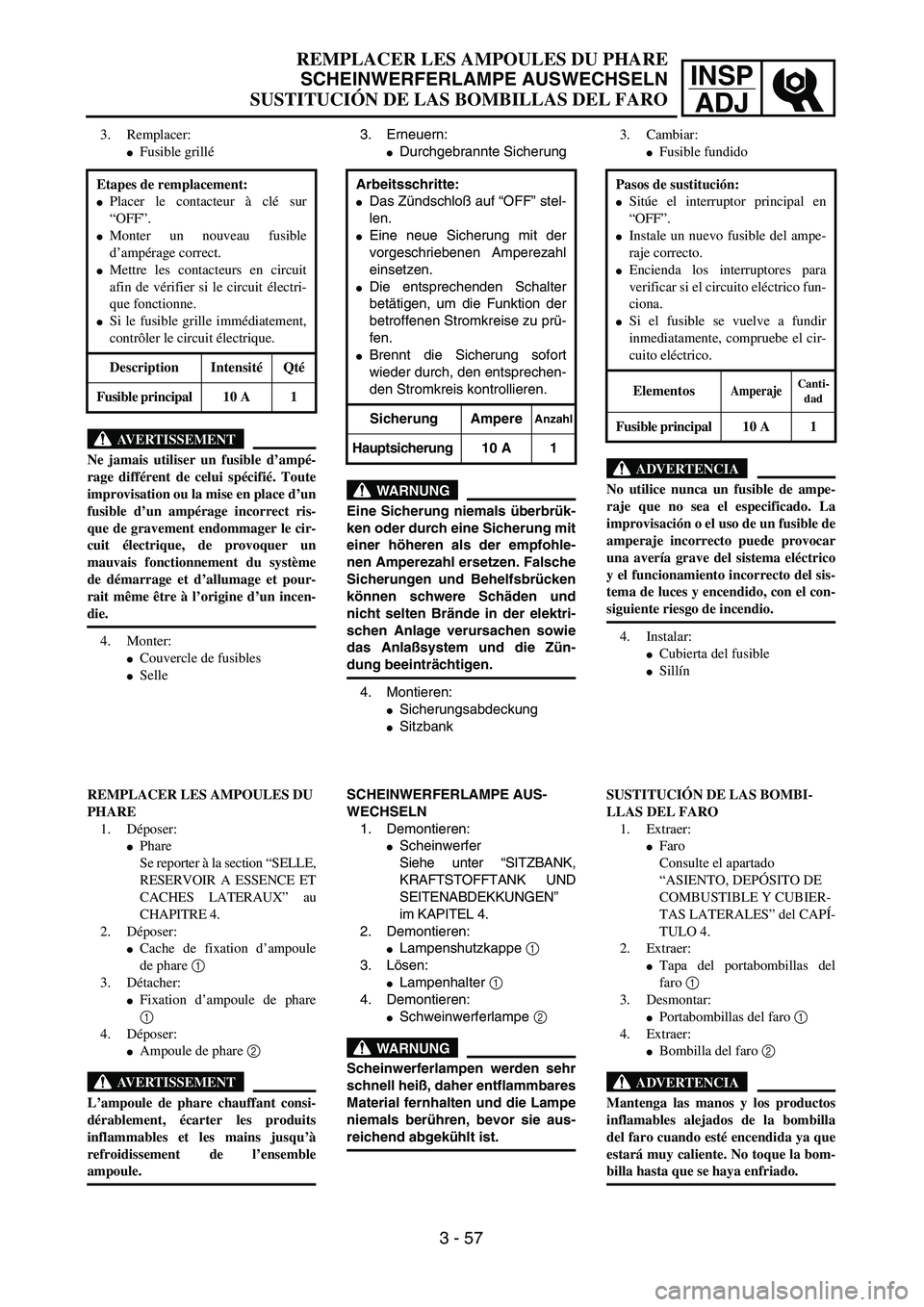

REMPLACER LES AMPOULES DU
PHARE
1. Déposer:
Phare
Se reporter à la section “SELLE,
RESERVOIR A ESSENCE ET
CACHES LATERAUX” au
CHAPITRE 4.
2. Déposer:
Cache de fixation d’ampoule
de phare 1
3. Détacher:
Fixation d’ampoule de phare
1
4. Déposer:
Ampoule de phare 2
AVERTISSEMENT
L’ampoule de phare chauffant consi-
dérablement, écarter les produits
inflammables et les mains jusqu’à
refroidissement de l’ensemble
ampoule.3. Cambiar:
Fusible fundido
ADVERTENCIA
No utilice nunca un fusible de ampe-
raje que no sea el especificado. La
improvisación o el uso de un fusible de
amperaje incorrecto puede provocar
una avería grave del sistema eléctrico
y el funcionamiento incorrecto del sis-
tema de luces y encendido, con el con-
siguiente riesgo de incendio.
4. Instalar:
Cubierta del fusible
Sillín Pasos de sustitución:
Sitúe el interruptor principal en
“OFF”.
Instale un nuevo fusible del ampe-
raje correcto.
Encienda los interruptores para
verificar si el circuito eléctrico fun-
ciona.
Si el fusible se vuelve a fundir
inmediatamente, compruebe el cir-
cuito eléctrico.
Elementos
AmperajeCanti-
dad
Fusible principal 10 A 1
SUSTITUCIÓN DE LAS BOMBI-
LLAS DEL FARO
1. Extraer:
Faro
Consulte el apartado
“ASIENTO, DEPÓSITO DE
COMBUSTIBLE Y CUBIER-
TAS LATERALES” del CAPÍ-
TULO 4.
2. Extraer:
Tapa del portabombillas del
faro 1
3. Desmontar:
Portabombillas del faro 1
4. Extraer:
Bombilla del faro 2
ADVERTENCIA
Mantenga las manos y los productos
inflamables alejados de la bombilla
del faro cuando esté encendida ya que
estará muy caliente. No toque la bom-
billa hasta que se haya enfriado.
REMPLACER LES AMPOULES DU PHARE
SCHEINWERFERLAMPE AUSWECHSELN
SUSTITUCIÓN DE LAS BOMBILLAS DEL FARO
3 - 57
