ESP YAMAHA WR 450F 2004 Workshop Manual

2 - 20
SPEC

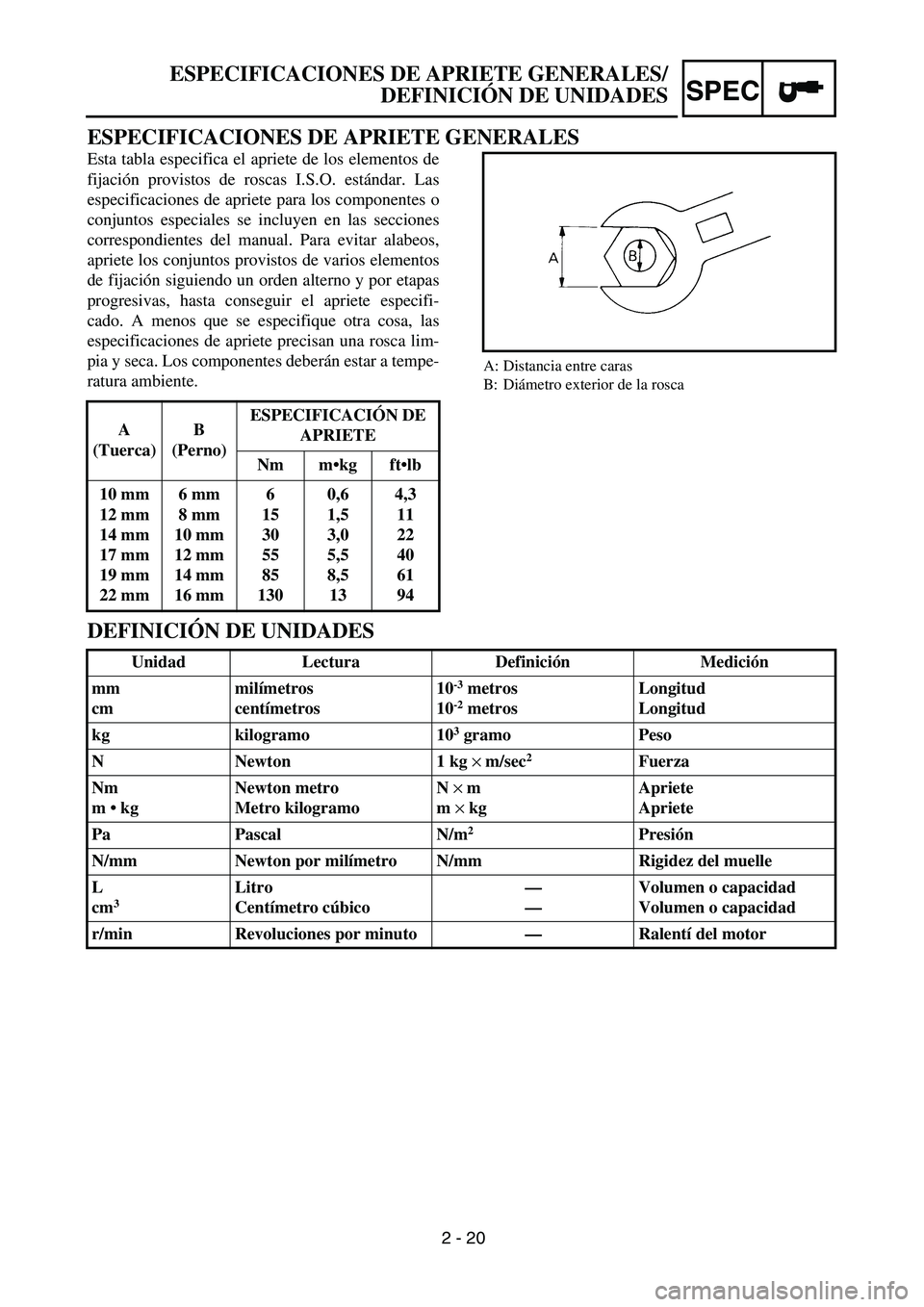

ESPECIFICACIONES DE APRIETE GENERALES
Esta tabla especifica el apriete de los elementos de
fijación provistos de roscas I.S.O. estándar. Las
especificaciones de apriete para los componentes o
conjuntos especiales se incluyen en las secciones
correspondientes del manual. Para evitar alabeos,
apriete los conjuntos provistos de varios elementos
de fijación siguiendo un orden alterno y por etapas
progresivas, hasta conseguir el apriete especifi-
cado. A menos que se especifique otra cosa, las
especificaciones de apriete precisan una rosca lim-
pia y seca. Los componentes deberán estar a tempe-
ratura ambiente.
A: Distancia entre caras
B: Diámetro exterior de la rosca
DEFINICIÓN DE UNIDADES
A
(Tuerca)B
(Perno)ESPECIFICACIÓN DE
APRIETE
Nm m•kg ft•lb
10 mm
12 mm
14 mm
17 mm
19 mm
22 mm6 mm
8 mm
10 mm
12 mm
14 mm
16 mm6
15
30
55
85
1300,6
1,5
3,0
5,5
8,5
134,3
11
22
40
61
94
Unidad Lectura Definición Medición
mm
cmmilímetros
centímetros10
-3 metros
10-2 metrosLongitud
Longitud
kg kilogramo 10
3 gramo Peso
N Newton 1 kg × m/sec
2 Fuerza
Nm
m • kgNewton metro
Metro kilogramoN × m
m × kgApriete
Apriete
Pa Pascal N/m
2Presión
N/mm Newton por milímetro N/mm Rigidez del muelle
L
cm
3 Litro
Centímetro cúbico—
—Volumen o capacidad
Volumen o capacidad
r/min Revoluciones por minuto—Ralentí del motor
ESPECIFICACIONES DE APRIETE GENERALES/
DEFINICIÓN DE UNIDADES

SPEC

2 - 23
CHEMINEMENT DES CABLES
KABELFÜHRUNG
DIAGRAMA DE RUTA DE CABLES
KABELFÜHRUNG
1
Kraftstofftank-Lüfterschlauch
2
Klammer
3
Diode
4
Kabelbaum
5
Heißstarter-Seilzug
6
Minus-Batteriekabel
7
Startermotorkabel
8
TPS (Drosselpositionssensor) Leitung
9
Leerlaufschalterleitung
0
Ölschlauch
A
Schlauchhalter
BKühlerschläuche 4
CZylinderkopf-Lüftungsschlauch
DAC-Magnetzünderleitung
EKühlerschläuche 1
FÖltank-Lüfterschlauch
GBremsschlauch
HSchlauchführung
IVergaserlüftungsschlauch
JÜberlaufschlauch
KKühlmittelausgleichsbehälter-Lüf-
tungsschlauch
ÅDen Kraftstofftank-Lüftungsschlauch
in das Loch in der Lenksäulenkappe
einführen.
ıDie Diode des Kabelbaums und die
Gleichrichter/Regulierer-Leitung an
ihrer Schutzröhre am Rahmen am
weißen Band für die Diode mit einem
Plastiksperrband befestigen und das
Bandende abschneiden.
ÇDen Kabelbaum, Gleichrichter/Regu-
lierer-Leitung, Kühlmittelausgleichs-
behälterschlauch und Heißstarter-
Seilzug am Rahmen mit einem Pla-
stiksperrband befestigen und das
Bandende abschneiden.
ÎDen Kabelbaum, die Gleichrichter/Re-
gulierer-Leitung und den Kühlmittel-
ausgleichsbehälterschlauch am Rah-
men mit einem Plastiksperrband
befestigen und das Bandende ab-
schneiden.
‰Den Kabelbaum am Rahmen an sei-
nem weißen Band mit einem Plastik-
sperrband befestigen und das Ban-
dende abschneiden.
CHEMINEMENT DES
CABLES
1Flexible de reniflard du réservoir
d’essence
2Bride
3Diode
4Faisceau de câbles
5Câble de démarrage à chaud
6Câble négatif de batterie
7Câble de starter
8Câble de TPS (capteur de position d’accé-
lérateur)
9Câble de contacteur de point mort
0Flexible d’huile
ASupport de flexible
BTuyaux du radiateur 4
CFlexible de reniflard de culasse
DCâble de magnéto CA
ETuyaux du radiateur 1
FFlexible de reniflard du réservoir d’huile
GTuyau de frein
HGuide de tuyau
IFlexible de reniflard de carburateur
JFlexible de trop-plein
KFlexible de reniflard du réservoir de
liquide de refroidissement
ÅInsérer le flexible de reniflard du réser-
voir d’essence dans l’orifice du capuchon
de la colonne de direction.
ıAttacher la diode du faisceau de câbles et
le câble de redresseur/régulateur (à son
tube de protection) au cadre au niveau de
la bande blanche de la diode avec une
attache en plastique et couper l’extrémité
de l’attache.
ÇAttacher le faisceau de câbles, le câble de
redresseur/régulateur, le flexible du réser-
voir de liquide de refroidissement et le
câble de démarrage à chaud au cadre avec
une attache en plastique et couper l’extré-
mité de l’attache.
ÎAttacher le faisceau de câbles, le câble de
redresseur/régulateur et le flexible de
réservoir de liquide de refroidissement au
cadre avec une attache en plastique et
couper l’extrémité de l’attache.
‰Attacher le faisceau de câbles au cadre au
niveau de la bande blanche avec une atta-
che en plastique et couper l’extrémité de
l’attache.
DIAGRAMA DE RUTA DE
CABLES
1Tubo respiradero del depósito de combus-
tible
2Abrazadera
3Diodo
4Cableado
5Cable de arranque en caliente
6Cable negativo de la batería
7Cable del motor de arranque
8Cable TPS (sensor de posición del acele-
rador)
9Cable de interruptor de punto muerto
0Tubo de aceite
ASoporte del tubo
BTubo del radiador 4
CTubo respiradero de la culata
DCable del magneto de CA
ETubo del radiador 1
FTubo respiradero del depósito de aceite
GTubo del freno
HGuía del tubo
ITubo respiradero del carburador
JTubo de desbordamiento
KTubo respiradero del deposito de refrige-
rante
ÅInserte el tubo respiradero del depósito de
combustible en el agujero de la tapa del
eje de la dirección.
ıSujete el diodo del cableado y el cable del
rectificador/regulador (en su tubo de pro-
tección) al bastidor en la cinta blanca para
el diodo con una conexión plástica de cie-
rre y corte el extremo de la conexión.
ÇSujete el cableado, cable del rectificador/
regulador, tubo del deposito de refrige-
rante y cable de arranque en caliente al
bastidor con una conexión plástica de cie-
rre y corte el extremo de la conexión.
ÎSujete el cableado, cable del rectificador/
regulador y tubo del depósito de refrige-
rante al bastidor con una conexión plás-
tica de cierre y corte el extremo de la
conexión.
‰Sujete el cableado al bastidor en la cinta
blanca del bastidor con una conexión
plástica de cierre y corte el extremo de la
conexión.

SPEC
2 - 24
CHEMINEMENT DES CABLES
KABELFÜHRUNG
DIAGRAMA DE RUTA DE CABLES
ÏDen Kabelbaum, die TPS-Leitung (im
Kabelbaum) die Startermotorleitung
und das Minus-Batteriekabel am Rah-
men mit einem Plastiksperrband befe-
stigen und das Bandende abschnei-
den.
ÌSicherstellen, daß der TPS-Leitungs-
stecker nicht aus dem Chassis her-
ausragt.
ÓDie TPS-Leitung am Rahmen mit ei-
nem Plastiksperrband befestigen.
ÈDie Leerlaufschalterleitung und den
Ölschlauch mit einem Plastiksperr-
band aneinander befestigen, und die
Bandenden abschneiden.
ÔDen Zylinderkopf-Lüftungsschlauch
durch die Schlauchhalter führen.
Die Leerlaufschalterleitung am Rah-
men mit einem Plastiksperrband mit
Ende nach außen befestigen.
ÒDie Leerlaufschalterleitung und die
AC-Magnetzünderleitung mit einem
Plastiksperrband mit den Enden nach
außen am Rahmen befestigen.
˜Den Zylinderkopf-Lüfterschlauch an
der Außenseite des Kühlerschlauchs
1 und an der Innenseite der Kühlerlei-
tung verlegen (Kühlerschlauch 4).
ˆDen Öltank-Lüfterschlauch an der Au-
ßenseite der Magnetzünderleitung,
Leerlaufschalterleitung, Kabelbaum
und Zylinderkopf-Lüfterleitung verle-
gen.
ØDen Kabelbaum an der Außenseite
der Leerlaufschalterleitung und der
AC-Magnetzünderleitung verlegen.
∏Den Bremsschlauch in die Führungen
am Schutz setzen.
ŒDen Kabelbaum durch die Seilzugfüh-
rung verlegen.
ÂDie AC-Magnetzünderleitung und
Leerlaufschalterleitung mit einem Pla-
stiksperrband an der Kabelführung an
ihrer Schutzröhre befestigen, und das
Bandende abschneiden.
ÍDie Vergaser-Lüftungsschläuche, den
Überlaufschlauch und die Kühlmittel-
ausgleichsbehälter-Lüftungsschläu-
che so verlegen, daß alle Schläuche
nicht den hinteren Stoßdämpfer be-
rühren. ÏAttacher le faisceau de câbles, le câble
TPS (dans le faisccou de câbles) le câble
de starter et le câble négatif de batterie au
codre avec une attache en plastique et
couper l’extrémité de l’attache.
ÌS’assurer que le raccord TPS ne sort pas
du châssis.
ÓAttacher le câble de TPS au cadre avec
une bande en plastique.
ÈAttacher le câble de contacteur de point
mort et le flexible d’huile avec des atta-
ches en plastique et couper les l’extrémi-
tés des attaches.
ÔFaire passer le flexible de reniflard de la
culasse dans les supports de flexible.
Attacher le câble de contacteur de point
mort au cadre avec une extrémité de la
bande en plastique dirigée vers l’exté-
rieur.
ÒAttacher le câble de contacteur de point
mort et le câble de magnéto CA au cadre
avec une bande de plastique, les extrémi-
tés vers l’extérieur.
˜Faire passer le flexible de reniflard de
culasse sur l’extérieur du flexible 1 de
radiateur et sur l’intérieur du tuyau de
radiateur (flexible de radiateur 4).
ˆFaire passer le flexible de reniflard du
réservoir à essence sur l’extérieur du
câble de magnéto CA, du câble de contac-
teur de point mort, du faisceau de câbles
et du flexible de reniflard de culasse.
ØFaire passer le faisceau de câbles sur
l’extérieur du câble de contacteur de point
mort et du câble de magnéto CA.
∏Insérer le tuyau de frein dans les guides
sur le protecteur.
ŒFaire passer le faisceau de câbles par le
guide de câble.
ÂAttacher le câble de magnéto CA et le
câble de contacteur de point mort au
guide de câble et au tube de protection
avec une attache en plastique et couper
l’extrémité de l’attache.
ÍFaire passer les flexibles de reniflard de
carburateur, le flexible de trop-plein et les
flexible de reniflard du réservoir de
liquide de refroidissement de sorte qu’ils
ne touchent pas l’amortisseur arrière. ÏSujete el cableado, cable del TPS (en el
cableado) cable del motor de arranque y
cable negativo de la batería al bastidor
con una conexión plástica de cierre y
corte el extremo de la conexión.
ÌAsegúrese de que el acoplador del TPS no
salga del chasis.
ÓSujete el cable del TPS al bastidor con
una banda plástica.
ÈSujete el cable del interruptor de punto
muerto y el tubo de aceite juntos con la
conexión plástica de cierre y corte el
extremo de la conexión.
ÔPase el tubo respiradero de la culata a tra-
vés de los soportes del tubo.
Sujete el cable del interruptor de punto
muerto al bastidor con los extremos de
una banda plástica hacia fuera.
ÒSujete el cable del interruptor de punto
muerto y cable del magneto de CA al bas-
tidor con una banda plástica hacia fuera.
˜Pase el cable respiradero de la culata por
fuera del tubo del radiador 1 y por dentro
del tubo del radiador (tubo del radiador
4).
ˆPase el tubo respiradero del depósito de
aceite por fuera del cable del magneto de
CA, cable del interruptor de punto
muerto, cableado y tubo respiradero de la
culata.
ØPase el cableado por fuera del cable del
interruptor de punto muerto y del cable
del magneto de CA.
∏Encaje el tubo del freno en las guías que
hay en el protector.
ŒPase el cable a través de la guía de cable.
ÂSujete el cable del magneto de CA, cable
del interruptor de punto muerto en la guía
del cable en sus tubos de protección con
una conexión plástica de cierre y corte el
extremo de la conexión.
ÍPase los tubos respiradero del carburador,
tubo de desbordamiento y tubo respira-
dero del depósito de refrigerante de forma
que no toquen el amortiguador trasero.

SPEC
2 - 25
CHEMINEMENT DES CABLES
KABELFÜHRUNG
DIAGRAMA DE RUTA DE CABLES
1Heißstarter-Seilzug
2Kupplungsseilzug
3Gasseilzug (Rückzug)
4Gasseilzug (Zug)
5Zündspule
6Minus-Batteriekabel
7Startermotorkabel
8Kühlmittelausgleichsbehälter-Lüf-
tungsschlauch
9Gleichrichter/Regulierer
0Seilzughalter
AKühlmittelausgleichsbehälter-
Schlauch
BGleichrichter/Regulierer-Leitung
CKlammer
DCDI-Einheit-Leitung
ECDI-Einheit
FCDI-Einheit-Band
GCDI-Einheit-Strebe (Rahmen)
HSeilzugbügel
ÅDie Gasseilzüge, den Kupplungsseil-
zug und den Heißstarter-Seilzug
durch die Seilzugführungen verlegen.
ıDie Gasseilzüge, den Kupplungsseil-
zug und den Heißstarter-Seilzug zwi-
schen Kühler und Rahmen verlegen
und dann über die mittleren Kühler-
haltebüchsen führen.
ÇDie Gasseilzüge und den Kupplungs-
seilzug an der Außenseite der
Zündspule verlegen.
ÎDen Vergaser-Lüftungsschlauch
(Gasseilzug-Abdeckung) durch den
Schlauchhalter führen.
‰Den Kühlmittelausgleichsbehälter-
Lüftungsschlauch und die Vergaser-
Lüftungsschläuche zusammen mit ei-
nem Plastiksperrband befestigen.
ÏDie Tülle des Kupplungsseilzugs mit
dem Seilzughalter befestigen.
ÌDie Gleichrichter/Regulierer-Leitung
am Rahmen mit einem Plastiksperr-
band befestigen und das Bandende
abschneiden.
ÓDie CDI-Einheit-Leitung am Rahmen
mit einem Plastiksperrband am unte-
ren Ende des Rahmens befestigen
und das Bandende abschneiden.
ÈDas CDI-Einheit-Band so weit wie
möglich über die CDI-Einheit-Strebe
(Rahmen) setzen.
ÔDie Startermotorleitung und das Mi-
nus-Batteriekabel am Seilzugbügel in
seinem Schlitz mit einem Plastiksperr-
band befestigen und das Bandende
abschneiden.
Keinen Durchhang an der Gleichrich-
ter/Regulierer-Leitung zulassen. 1Câble de démarrage à chaud
2Câble d’embrayage
3Câble d’accélérateur (rentré)
4Câble d’accélérateur (tiré)
5Bobine d’allumage
6Câble négatif de batterie
7Câble de démarreur
8Flexible de reniflard du réservoir de
liquide de refroidissement
9Redresseur/régulateur
0Support de câble
AFlexible de réservoir de liquide de refroi-
dissement
BCâble de redresseur/régulateur
CBride
DCâble du bloc CDI
EBloc CDI
FBandeau du bloc CDI
GSupport du bloc CDI (cadre)
HSupport de câble
ÅFaire passer les câbles d’accélérateur, le
câble d’embrayage et le câble de démar-
rage à chaud par les guides de câbles.
ıFaire passer les câbles d’accélérateur, le
câble d’embrayage et le câble de démar-
rage à chaud entre le radiateur et le cadre,
puis au-dessus de la noix de montage cen-
trale du radiateur.
ÇFaire passer les câbles d’accélérateur et le
câble d’embrayage sur l’extérieur de la
bobine d’allumage.
ÎFaire passer le flexible de reniflard de car-
burateur (cache du câble d’accélération)
par le support de flexible.
‰Attacher le flexible du reniflard du réser-
voir de liquide de refroidissement et les
flexibles de reniflard de carburateur
ensemble avec une attache en plastique.
ÏAttacher l’œillet du câble d’embrayage
avec le support de câble.
ÌAttacher le câble de redresseur/régulateur
au cadre avec une attache en plastique et
couper l’extrémité de l’attache.
ÓAttacher le câble du bloc CDI au cadre
avec une attache en plastique à la partie
inférieure du cadre et couper l’extrémité
de l’attache.
ÈInsérer le plus loin possible la bande du
bloc CDI sur le support du bloc CDI
(cadre).
ÔAttacher le câble de démarreur et le câble
négatif de batterie dans la fente au support
de câble avec une attache en plastique et
couper l’extrémité de l’attache.
Ne pas laisser de mou sur le câble de
redresseur/régulateur.1Cable de arranque en caliente
2Cable del embrague
3Cable del acelerador (retornar)
4Cable del acelerador (tirar)
5Bobina de encendido
6Cable negativo de la batería
7Cable del motor de arranque
8Tubo respiradero del deposito de refrige-
rante
9Rectificador/regulador
0Soporte del cable
ATubo del deposito de refrigerante
BCable del rectificador/regulador
CAbrazadera
DCable de la unidad CDI
EUnidad CDI
FBanda de la unidad CDI
GSoporte de la unidad CDI (bastidor)
HMénsula del cable
ÅPase los cables del acelerador, cable del
embrague y cable de arranque en caliente
a través de las guías de cables.
ıPase los cables del acelerador, el cable del
embrague y cable de arranque en caliente
entre el radiador y el bastidor, y después
por encima del buje de montaje del radia-
dor del medio.
ÇPase los cables del acelerador y el cable
del embrague por fuera de la bobina de
encendido.
ÎPase el tubo respiradero del carburador
(cubierta del cable del acelerador) a través
del soporte del tubo.
‰Sujete juntos el tubo respiradero del depo-
sito de refrigerante y los tubos respiradero
del carburador con una conexión plástica
de cierre.
ÏSujete el anillo protector del cable del
embrague con el soporte del cable.
ÌSujete el cable del rectificador/regulador
al bastidor con una conexión plástica de
cierre y corte el extremo de la conexión.
ÓSujete el cable de la unidad CDI al basti-
dor con los extremos de una banda plás-
tica hacia la parte inferior del bastidor y
corte el extremo de la conexión.
ÈInserte la banda de la unidad CDI por
encima del soporte de la unidad CDI (bas-
tidor) lo máximo posible.
ÔSujete el cable del motor de arranque y el
cable negativo de la batería en la ranura
de la ménsula del cable con una conexión
plástica de cierre y corte el extremo de la
conexión.
No deje que el cable del rectificador/regu-
lador se afloje.

SPEC
2 - 27

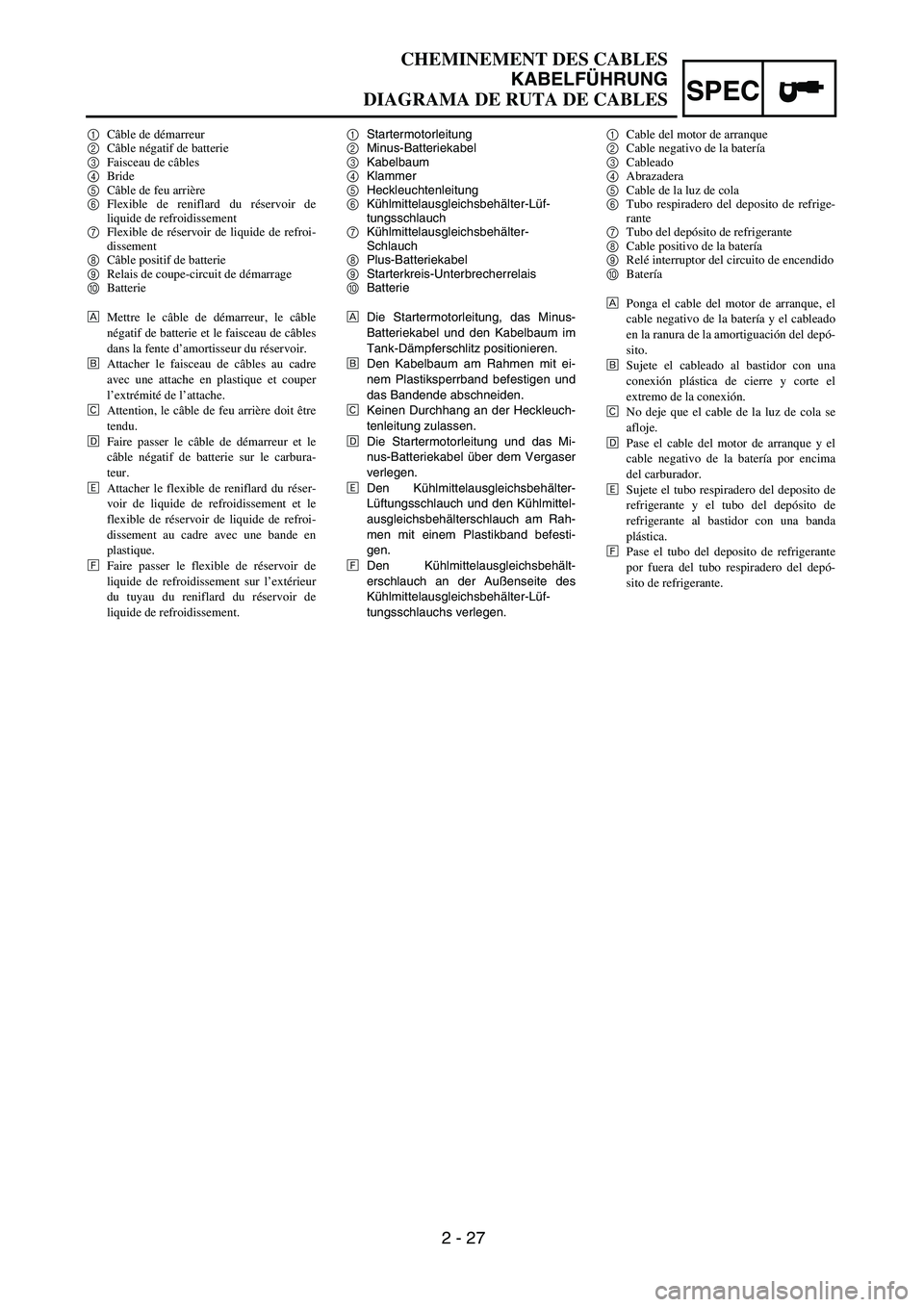

1Startermotorleitung
2Minus-Batteriekabel
3Kabelbaum
4Klammer
5Heckleuchtenleitung
6Kühlmittelausgleichsbehälter-Lüf-
tungsschlauch
7Kühlmittelausgleichsbehälter-
Schlauch
8Plus-Batteriekabel
9Starterkreis-Unterbrecherrelais
0Batterie
ÅDie Startermotorleitung, das Minus-
Batteriekabel und den Kabelbaum im
Tank-Dämpferschlitz positionieren.
ıDen Kabelbaum am Rahmen mit ei-
nem Plastiksperrband befestigen und
das Bandende abschneiden.
ÇKeinen Durchhang an der Heckleuch-
tenleitung zulassen.
ÎDie Startermotorleitung und das Mi-
nus-Batteriekabel über dem Vergaser
verlegen.
‰Den Kühlmittelausgleichsbehälter-
Lüftungsschlauch und den Kühlmittel-
ausgleichsbehälterschlauch am Rah-
men mit einem Plastikband befesti-
gen.
ÏDen Kühlmittelausgleichsbehält-
erschlauch an der Außenseite des
Kühlmittelausgleichsbehälter-Lüf-
tungsschlauchs verlegen. 1Câble de démarreur
2Câble négatif de batterie
3Faisceau de câbles
4Bride
5Câble de feu arrière
6Flexible de reniflard du réservoir de
liquide de refroidissement
7Flexible de réservoir de liquide de refroi-
dissement
8Câble positif de batterie
9Relais de coupe-circuit de démarrage
0Batterie
ÅMettre le câble de démarreur, le câble
négatif de batterie et le faisceau de câbles
dans la fente d’amortisseur du réservoir.
ıAttacher le faisceau de câbles au cadre
avec une attache en plastique et couper
l’extrémité de l’attache.
ÇAttention, le câble de feu arrière doit être
tendu.
ÎFaire passer le câble de démarreur et le
câble négatif de batterie sur le carbura-
teur.
‰Attacher le flexible de reniflard du réser-
voir de liquide de refroidissement et le
flexible de réservoir de liquide de refroi-
dissement au cadre avec une bande en
plastique.
ÏFaire passer le flexible de réservoir de
liquide de refroidissement sur l’extérieur
du tuyau du reniflard du réservoir de
liquide de refroidissement. 1Cable del motor de arranque
2Cable negativo de la batería
3Cableado
4Abrazadera
5Cable de la luz de cola
6Tubo respiradero del deposito de refrige-
rante
7Tubo del depósito de refrigerante
8Cable positivo de la batería
9Relé interruptor del circuito de encendido
0Batería
ÅPonga el cable del motor de arranque, el
cable negativo de la batería y el cableado
en la ranura de la amortiguación del depó-
sito.
ıSujete el cableado al bastidor con una
conexión plástica de cierre y corte el
extremo de la conexión.
ÇNo deje que el cable de la luz de cola se
afloje.
ÎPase el cable del motor de arranque y el
cable negativo de la batería por encima
del carburador.
‰Sujete el tubo respiradero del deposito de
refrigerante y el tubo del depósito de
refrigerante al bastidor con una banda
plástica.
ÏPase el tubo del deposito de refrigerante
por fuera del tubo respiradero del depó-
sito de refrigerante.
CHEMINEMENT DES CABLES
KABELFÜHRUNG
DIAGRAMA DE RUTA DE CABLES

INSP
ADJ

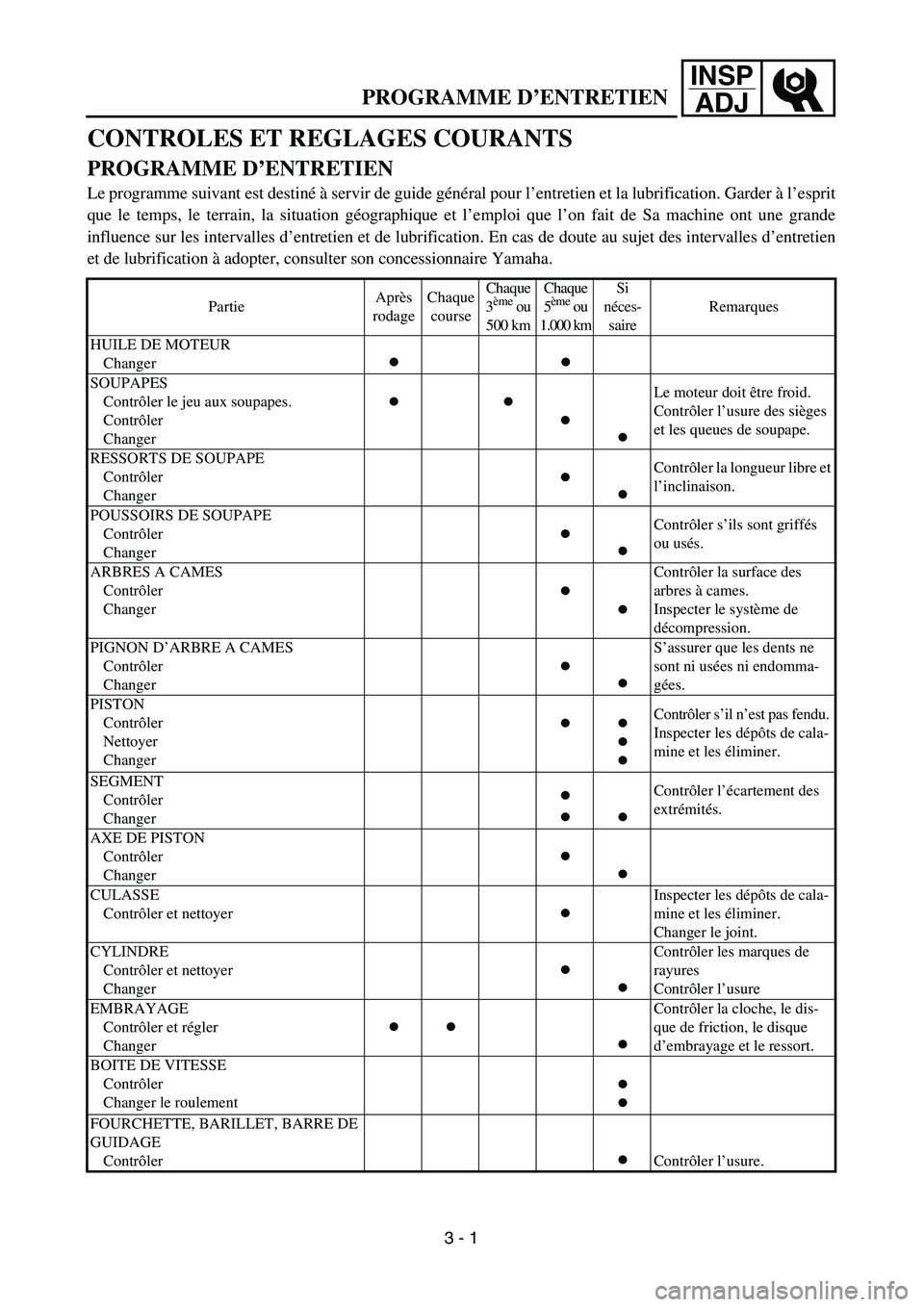

PROGRAMME D’ENTRETIEN
CONTROLES ET REGLAGES COURANTS
PROGRAMME D’ENTRETIEN
Le programme suivant est destiné à servir de guide général pour l’entretien et la lubrification. Garder à l’esprit
que le temps, le terrain, la situation géographique et l’emploi que l’on fait de Sa machine ont une grande
influence sur les intervalles d’entretien et de lubrification. En cas de doute au sujet des intervalles d’entretien
et de lubrification à adopter, consulter son concessionnaire Yamaha.
PartieAprès
rodageChaque
courseChaque
3
ème
ou
500 kmChaque
5
ème
ou
1.000 kmSi
néces-
saireRemarques
HUILE DE MOTEUR
Changer
●●
SOUPAPES
Contrôler le jeu aux soupapes.
Contrôler
Changer
●●
●
●
Le moteur doit être froid.
Contrôler l’usure des sièges
et les queues de soupape.
RESSORTS DE SOUPAPE
Contrôler
Changer
●
●
Contrôler la longueur libre et
l’inclinaison.
POUSSOIRS DE SOUPAPE
Contrôler
Changer
●
●
Contrôler s’ils sont griffés
ou usés.
ARBRES A CAMES
Contrôler
Changer
●
●
Contrôler la surface des
arbres à cames.
Inspecter le système de
décompression.
PIGNON D’ARBRE A CAMES
Contrôler
Changer
●
●
S’assurer que les dents ne
sont ni usées ni endomma-
gées.
PISTON
Contrôler
Nettoyer
Changer
●●
●
●
Contrôler s’il n’est pas fendu.
Inspecter les dépôts de cala-
mine et les éliminer.
SEGMENT
Contrôler
Changer
●
●●
Contrôler l’écartement des
extrémités.
AXE DE PISTON
Contrôler
Changer
●
●
CULASSE
Contrôler et nettoyer
●
Inspecter les dépôts de cala-
mine et les éliminer.
Changer le joint.
CYLINDRE
Contrôler et nettoyer
Changer
●
●
Contrôler les marques de
rayures
Contrôler l’usure
EMBRAYAGE
Contrôler et régler
Changer
●●
●
Contrôler la cloche, le dis-
que de friction, le disque
d’embrayage et le ressort.
BOITE DE VITESSE
Contrôler
Changer le roulement
●
●
FOURCHETTE, BARILLET, BARRE DE
GUIDAGE
Contrôler
●
Contrôler l’usure.
3 - 1

INSP
ADJ

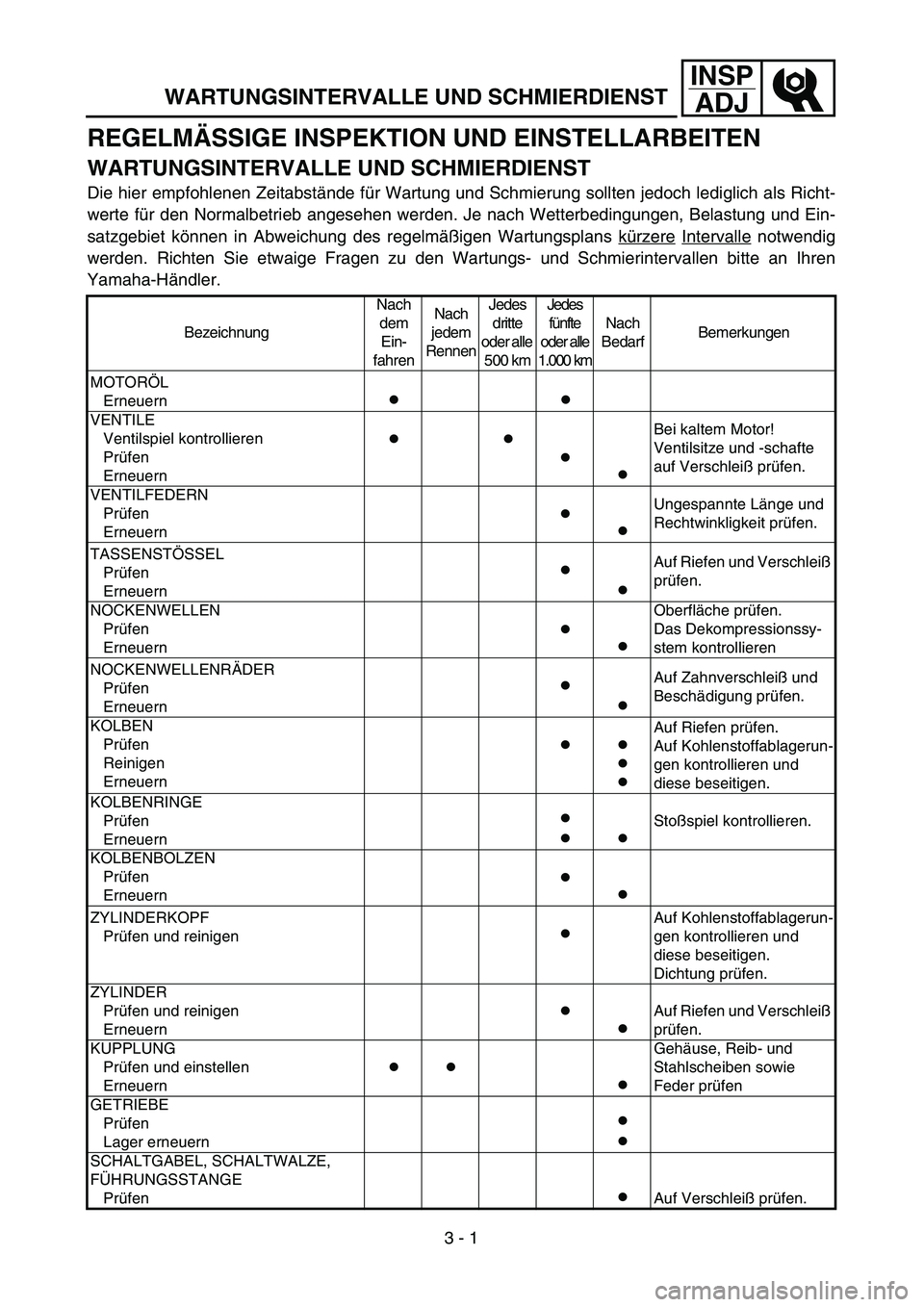

WARTUNGSINTERVALLE UND SCHMIERDIENST
REGELMÄSSIGE INSPEKTION UND EINSTELLARBEITEN
WARTUNGSINTERVALLE UND SCHMIERDIENST
Die hier empfohlenen Zeitabstände für Wartung und Schmierung sollten jedoch lediglich als Richt-
werte für den Normalbetrieb angesehen werden. Je nach Wetterbedingungen, Belastung und Ein-
satzgebiet können in Abweichung des regelmäßigen Wartungsplans kürzere
Intervalle notwendig
werden. Richten Sie etwaige Fragen zu den Wartungs- und Schmierintervallen bitte an Ihren
Yamaha-Händler.

BezeichnungNach
dem
Ein-
fahrenNach
jedem
RennenJedes
dritte
oder alle
500 kmJedes
fünfte
oder alle
1.000 kmNach
BedarfBemerkungen
MOTORÖL
Erneuern
●●
VENTILE
Ventilspiel kontrollieren
Prüfen
Erneuern
●●
●
●
Bei kaltem Motor!
Ventilsitze und -schafte
auf Verschleiß prüfen.
VENTILFEDERN
Prüfen
Erneuern
●
●
Ungespannte Länge und
Rechtwinkligkeit prüfen.
TASSENSTÖSSEL
Prüfen
Erneuern
●
●
Auf Riefen und Verschleiß
prüfen.
NOCKENWELLEN
Prüfen
Erneuern
●
●
Oberfläche prüfen.
Das Dekompressionssy-
stem kontrollieren
NOCKENWELLENRÄDER
Prüfen
Erneuern
●
●
Auf Zahnverschleiß und
Beschädigung prüfen.
KOLBEN
Prüfen
Reinigen
Erneuern
●●
●
●
Auf Riefen prüfen.
Auf Kohlenstoffablagerun-
gen kontrollieren und
diese beseitigen.
KOLBENRINGE
Prüfen
Erneuern
●
●●
Stoßspiel kontrollieren.
KOLBENBOLZEN
Prüfen
Erneuern
●
●
ZYLINDERKOPF
Prüfen und reinigen
●
Auf Kohlenstoffablagerun-
gen kontrollieren und
diese beseitigen.
Dichtung prüfen.
ZYLINDER
Prüfen und reinigen
Erneuern
●
●
Auf Riefen und Verschleiß
prüfen.
KUPPLUNG
Prüfen und einstellen
Erneuern
●●
●
Gehäuse, Reib- und
Stahlscheiben sowie
Feder prüfen
GETRIEBE
Prüfen
Lager erneuern
●
●
SCHALTGABEL, SCHALTWALZE,
FÜHRUNGSSTANGE
Prüfen
●
Auf Verschleiß prüfen.
3 - 1

INSP
ADJ

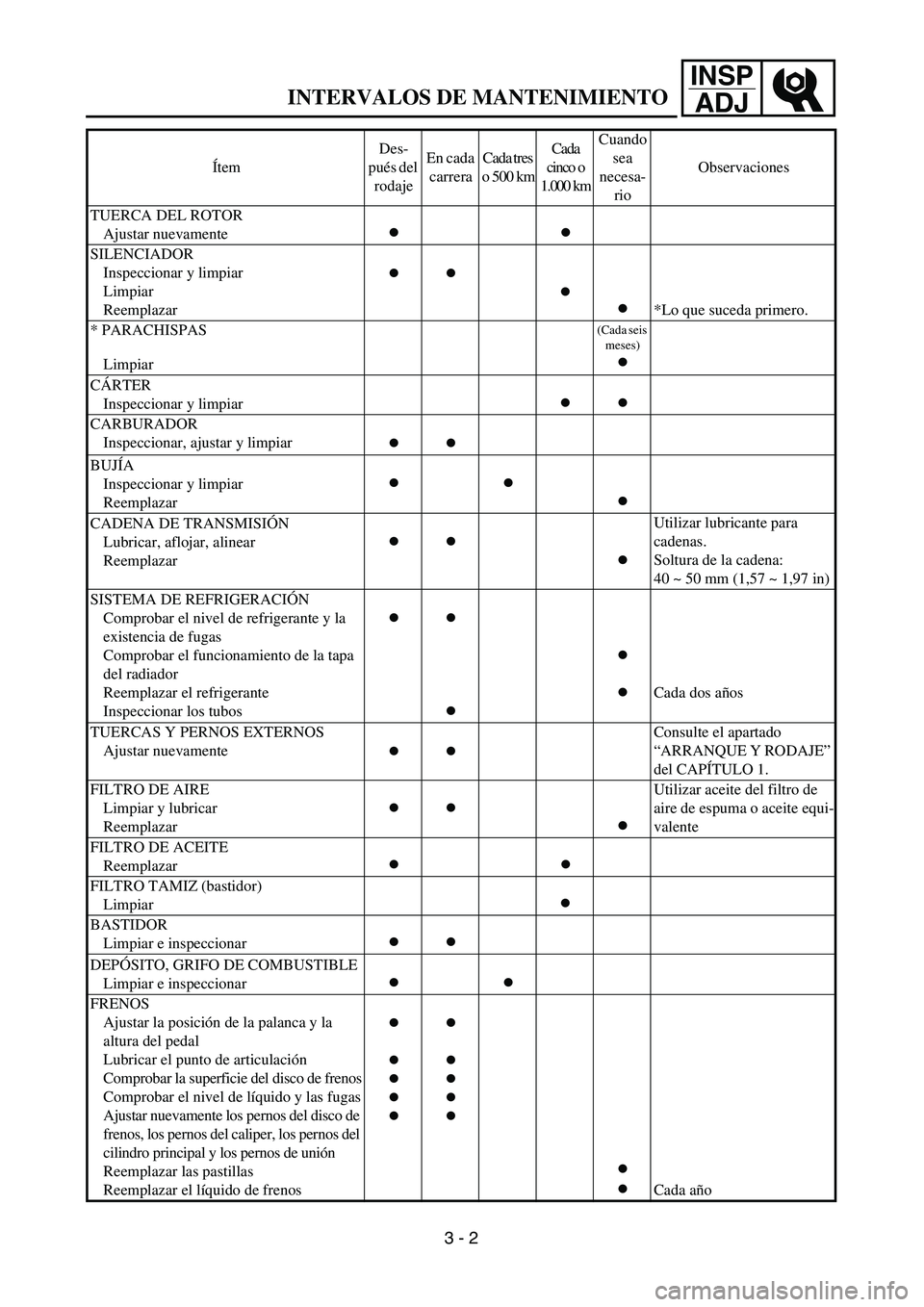

INTERVALOS DE MANTENIMIENTO
TUERCA DEL ROTOR
Ajustar nuevamente
●●
SILENCIADOR
Inspeccionar y limpiar
Limpiar
Reemplazar
●●
●
●
*Lo que suceda primero.
* PARACHISPAS
Limpiar
(Cada seis
meses)
●
CÁRTER
Inspeccionar y limpiar
●●
CARBURADOR
Inspeccionar, ajustar y limpiar
●●
BUJÍA
Inspeccionar y limpiar
Reemplazar
●●
●
CADENA DE TRANSMISIÓN
Lubricar, aflojar, alinear
Reemplazar
●●
●
Utilizar lubricante para
cadenas.
Soltura de la cadena:
40 ~ 50 mm (1,57 ~ 1,97 in)
SISTEMA DE REFRIGERACIÓN
Comprobar el nivel de refrigerante y la
existencia de fugas
Comprobar el funcionamiento de la tapa
del radiador
Reemplazar el refrigerante
Inspeccionar los tubos
●●
●●
●
Cada dos años
TUERCAS Y PERNOS EXTERNOS
Ajustar nuevamente
●●
Consulte el apartado
“ARRANQUE Y RODAJE”
del CAPÍTULO 1.
FILTRO DE AIRE
Limpiar y lubricar
Reemplazar
●●
●
Utilizar aceite del filtro de
aire de espuma o aceite equi-
valente
FILTRO DE ACEITE
Reemplazar
●●
FILTRO TAMIZ (bastidor)
Limpiar
●
BASTIDOR
Limpiar e inspeccionar
●●
DEPÓSITO, GRIFO DE COMBUSTIBLE
Limpiar e inspeccionar
●●
FRENOS
Ajustar la posición de la palanca y la
altura del pedal
Lubricar el punto de articulación
Comprobar la superficie del disco de frenos
Comprobar el nivel de líquido y las fugas
Ajustar nuevamente los pernos del disco de
frenos, los pernos del caliper, los pernos del
cilindro principal y los pernos de unión
Reemplazar las pastillas
Reemplazar el líquido de frenos
●
●
●
●
●●
●
●
●
●
●
●
Cada año ÍtemDes-
pués del
rodajeEn cada
carreraCada tres
o 500 kmCada
cinco o
1.000 kmCuando
sea
necesa-
rioObservaciones
3 - 2

INSP
ADJ

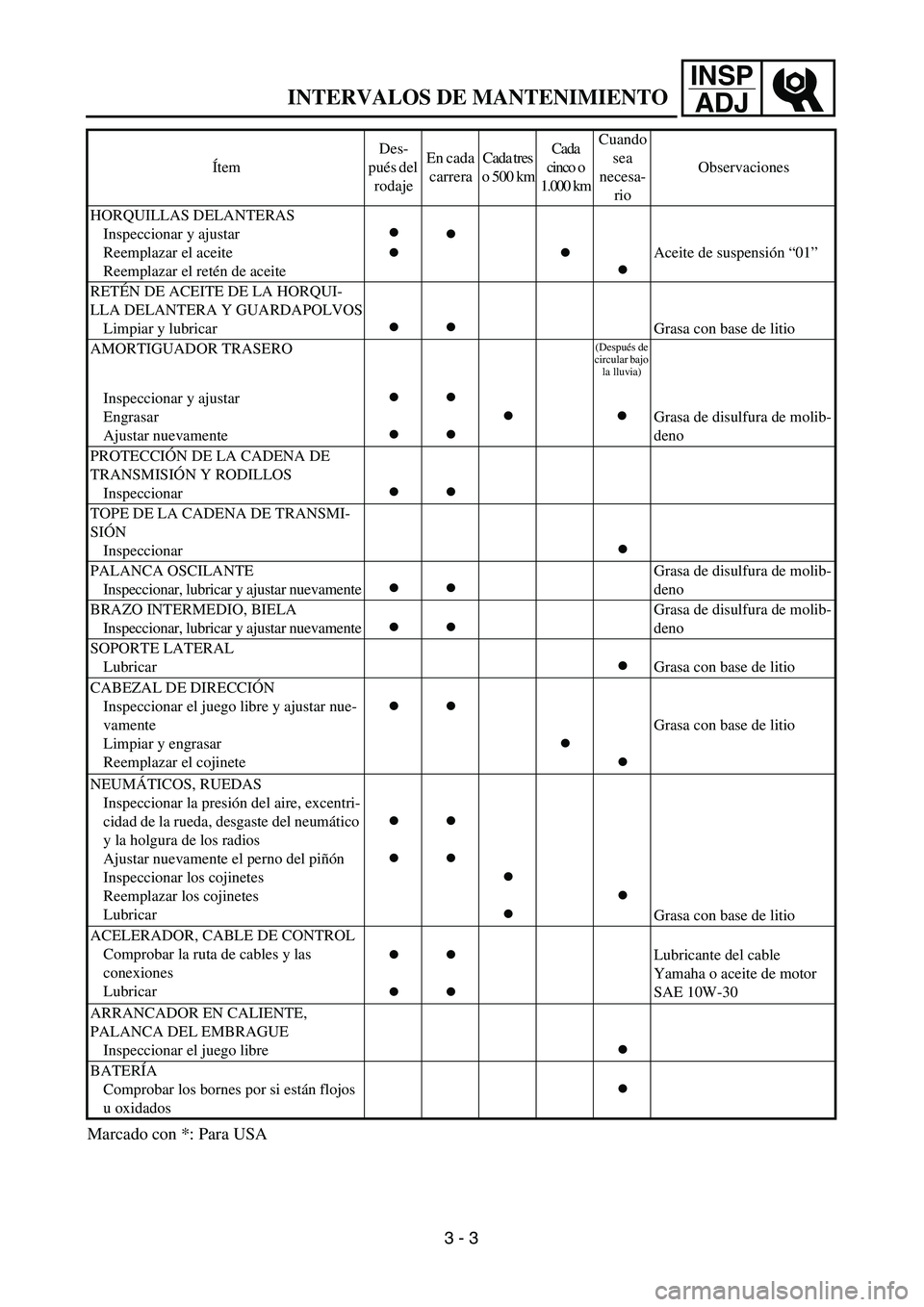

INTERVALOS DE MANTENIMIENTO
Marcado con *: Para USA
HORQUILLAS DELANTERAS
Inspeccionar y ajustar
Reemplazar el aceite
Reemplazar el retén de aceite
●
●●
●
●
Aceite de suspensión “01”
RETÉN DE ACEITE DE LA HORQUI-
LLA DELANTERA Y GUARDAPOLVOS
Limpiar y lubricar
●●Grasa con base de litio
AMORTIGUADOR TRASERO
Inspeccionar y ajustar
Engrasar
Ajustar nuevamente
●
●●
●●
(Después de
circular bajo
la lluvia)
●Grasa de disulfura de molib-
deno
PROTECCIÓN DE LA CADENA DE
TRANSMISIÓN Y RODILLOS
Inspeccionar
●●
TOPE DE LA CADENA DE TRANSMI-
SIÓN
Inspeccionar
●
PALANCA OSCILANTE
Inspeccionar, lubricar y ajustar nuevamente
●●
Grasa de disulfura de molib-
deno
BRAZO INTERMEDIO, BIELA
Inspeccionar, lubricar y ajustar nuevamente
●●
Grasa de disulfura de molib-
deno
SOPORTE LATERAL
Lubricar
●Grasa con base de litio
CABEZAL DE DIRECCIÓN
Inspeccionar el juego libre y ajustar nue-
vamente
Limpiar y engrasar
Reemplazar el cojinete
●●
●
●
Grasa con base de litio
NEUMÁTICOS, RUEDAS
Inspeccionar la presión del aire, excentri-
cidad de la rueda, desgaste del neumático
y la holgura de los radios
Ajustar nuevamente el perno del piñón
Inspeccionar los cojinetes
Reemplazar los cojinetes
Lubricar
●
●●
●
●
●●
Grasa con base de litio
ACELERADOR, CABLE DE CONTROL
Comprobar la ruta de cables y las
conexiones
Lubricar
●
●●
●Lubricante del cable
Yamaha o aceite de motor
SAE 10W-30
ARRANCADOR EN CALIENTE,
PALANCA DEL EMBRAGUE
Inspeccionar el juego libre
●
BATERÍA
Comprobar los bornes por si están flojos
u oxidados
●
ÍtemDes-
pués del
rodajeEn cada
carreraCada tres
o 500 kmCada
cinco o
1.000 kmCuando
sea
necesa-
rioObservaciones
3 - 3

INSP
ADJ

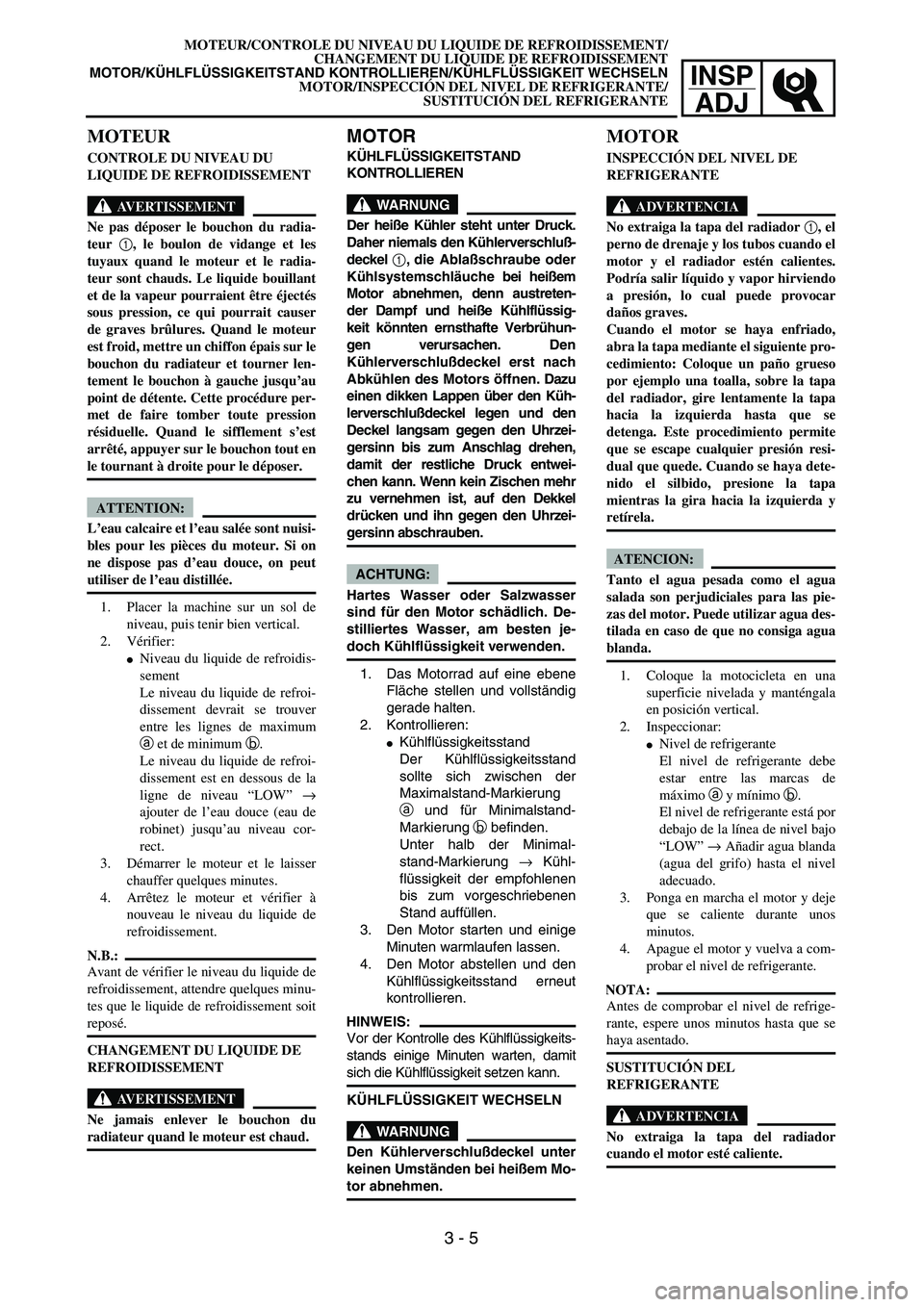

MOTOR
KÜHLFLÜSSIGKEITSTAND
KONTROLLIEREN
WARNUNG
Der heiße Kühler steht unter Druck.
Daher niemals den Kühlerverschluß-
deckel 1, die Ablaßschraube oder
Kühlsystemschläuche bei heißem
Motor abnehmen, denn austreten-
der Dampf und heiße Kühlflüssig-
keit könnten ernsthafte Verbrühun-
gen verursachen. Den
Kühlerverschlußdeckel erst nach
Abkühlen des Motors öffnen. Dazu
einen dikken Lappen über den Küh-
lerverschlußdeckel legen und den
Deckel langsam gegen den Uhrzei-
gersinn bis zum Anschlag drehen,
damit der restliche Druck entwei-
chen kann. Wenn kein Zischen mehr
zu vernehmen ist, auf den Dekkel
drücken und ihn gegen den Uhrzei-
gersinn abschrauben.
ACHTUNG:
Hartes Wasser oder Salzwasser
sind für den Motor schädlich. De-
stilliertes Wasser, am besten je-
doch Kühlflüssigkeit verwenden.
1. Das Motorrad auf eine ebene
Fläche stellen und vollständig
gerade halten.
2. Kontrollieren:
Kühlflüssigkeitsstand
Der Kühlflüssigkeitsstand
sollte sich zwischen der
Maximalstand-Markierung
a und für Minimalstand-
Markierung b befinden.
Unter halb der Minimal-
stand-Markierung → Kühl-
flüssigkeit der empfohlenen
bis zum vorgeschriebenen
Stand auffüllen.
3. Den Motor starten und einige
Minuten warmlaufen lassen.
4. Den Motor abstellen und den
Kühlflüssigkeitsstand erneut
kontrollieren.
HINWEIS:
Vor der Kontrolle des Kühlflüssigkeits-
stands einige Minuten warten, damit
sich die Kühlflüssigkeit setzen kann.
KÜHLFLÜSSIGKEIT WECHSELN
WARNUNG
Den Kühlerverschlußdeckel unter
keinen Umständen bei heißem Mo-
tor abnehmen. MOTEUR/CONTROLE DU NIVEAU DU LIQUIDE DE REFROIDISSEMENT/
CHANGEMENT DU LIQUIDE DE REFROIDISSEMENT
MOTOR/KÜHLFLÜSSIGKEITSTAND KONTROLLIEREN/KÜHLFLÜSSIGKEIT WECHSELN
MOTOR/INSPECCIÓN DEL NIVEL DE REFRIGERANTE/
SUSTITUCIÓN DEL REFRIGERANTE
MOTEUR
CONTROLE DU NIVEAU DU
LIQUIDE DE REFROIDISSEMENT
AVERTISSEMENT
Ne pas déposer le bouchon du radia-
teur 1, le boulon de vidange et les
tuyaux quand le moteur et le radia-
teur sont chauds. Le liquide bouillant
et de la vapeur pourraient être éjectés
sous pression, ce qui pourrait causer
de graves brûlures. Quand le moteur
est froid, mettre un chiffon épais sur le
bouchon du radiateur et tourner len-
tement le bouchon à gauche jusqu’au
point de détente. Cette procédure per-
met de faire tomber toute pression
résiduelle. Quand le sifflement s’est
arrêté, appuyer sur le bouchon tout en
le tournant à droite pour le déposer.
ATTENTION:
L’eau calcaire et l’eau salée sont nuisi-
bles pour les pièces du moteur. Si on
ne dispose pas d’eau douce, on peut
utiliser de l’eau distillée.
1. Placer la machine sur un sol de
niveau, puis tenir bien vertical.
2. Vérifier:
Niveau du liquide de refroidis-
sement
Le niveau du liquide de refroi-
dissement devrait se trouver
entre les lignes de maximum
a et de minimum b.
Le niveau du liquide de refroi-
dissement est en dessous de la
ligne de niveau “LOW” →
ajouter de l’eau douce (eau de
robinet) jusqu’au niveau cor-
rect.
3. Démarrer le moteur et le laisser
chauffer quelques minutes.
4. Arrêtez le moteur et vérifier à
nouveau le niveau du liquide de
refroidissement.
N.B.:
Avant de vérifier le niveau du liquide de
refroidissement, attendre quelques minu-
tes que le liquide de refroidissement soit
reposé.
CHANGEMENT DU LIQUIDE DE
REFROIDISSEMENT
AVERTISSEMENT
Ne jamais enlever le bouchon du
radiateur quand le moteur est chaud.
MOTOR
INSPECCIÓN DEL NIVEL DE
REFRIGERANTE
ADVERTENCIA
No extraiga la tapa del radiador 1, el
perno de drenaje y los tubos cuando el
motor y el radiador estén calientes.
Podría salir líquido y vapor hirviendo
a presión, lo cual puede provocar
daños graves.
Cuando el motor se haya enfriado,
abra la tapa mediante el siguiente pro-
cedimiento: Coloque un paño grueso
por ejemplo una toalla, sobre la tapa
del radiador, gire lentamente la tapa
hacia la izquierda hasta que se
detenga. Este procedimiento permite
que se escape cualquier presión resi-
dual que quede. Cuando se haya dete-
nido el silbido, presione la tapa
mientras la gira hacia la izquierda y
retírela.
ATENCION:
Tanto el agua pesada como el agua
salada son perjudiciales para las pie-
zas del motor. Puede utilizar agua des-
tilada en caso de que no consiga agua
blanda.
1. Coloque la motocicleta en una
superficie nivelada y manténgala
en posición vertical.
2. Inspeccionar:
Nivel de refrigerante
El nivel de refrigerante debe
estar entre las marcas de
máximo a y mínimo b.
El nivel de refrigerante está por
debajo de la línea de nivel bajo
“LOW” → Añadir agua blanda
(agua del grifo) hasta el nivel
adecuado.
3. Ponga en marcha el motor y deje
que se caliente durante unos
minutos.
4. Apague el motor y vuelva a com-
probar el nivel de refrigerante.
NOTA:
Antes de comprobar el nivel de refrige-
rante, espere unos minutos hasta que se
haya asentado.
SUSTITUCIÓN DEL
REFRIGERANTE
ADVERTENCIA
No extraiga la tapa del radiador
cuando el motor esté caliente.
3 - 5
