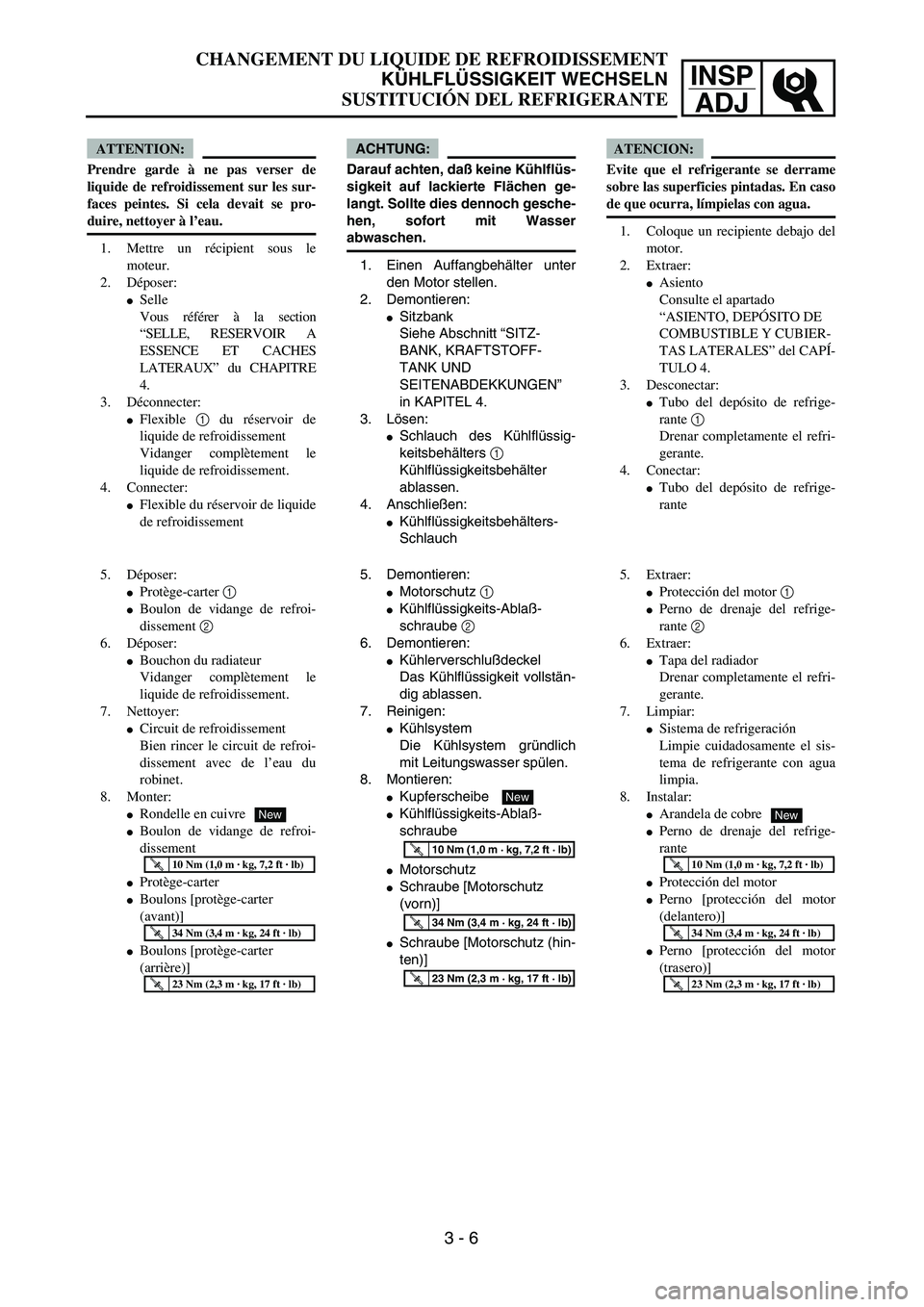

CHANGEMENT DU LIQUIDE DE REFROIDISSEMENT
KÜHLFLÜSSIGKEIT WECHSELN
SUSTITUCIÓN DEL REFRIGERANTE
ACHTUNG:
Darauf achten, daß keine Kühlflüs-
sigkeit auf lackierte Flächen ge-
langt. Sollte dies dennoch gesche-
hen, sofort mit Wasser
abwaschen.
1. Einen Auffangbehälter unter
den Motor stellen.
2. Demontieren:
Sitzbank
Siehe Abschnitt “SITZ-
BANK, KRAFTSTOFF-
TANK UND
SEITENABDEKKUNGEN”
in KAPITEL 4.
3. Lösen:
Schlauch des Kühlflüssig-
keitsbehälters 1
Kühlflüssigkeitsbehälter
ablassen.
4. Anschließen:
Kühlflüssigkeitsbehälters-
Schlauch
5. Demontieren:
Motorschutz 1
Kühlflüssigkeits-Ablaß-
schraube 2
6. Demontieren:
Kühlerverschlußdeckel
Das Kühlflüssigkeit vollstän-
dig ablassen.
7. Reinigen:
Kühlsystem
Die Kühlsystem gründlich
mit Leitungswasser spülen.
8. Montieren:
Kupferscheibe
Kühlflüssigkeits-Ablaß-
schraube
Motorschutz
Schraube [Motorschutz
(vorn)]
Schraube [Motorschutz (hin-
ten)]
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
ATTENTION:
Prendre garde à ne pas verser de
liquide de refroidissement sur les sur-
faces peintes. Si cela devait se pro-
duire, nettoyer à l’eau.
1. Mettre un récipient sous le
moteur.
2. Déposer:
Selle
Vous référer à la section
“SELLE, RESERVOIR A
ESSENCE ET CACHES
LATERAUX” du CHAPITRE
4.
3. Déconnecter:
Flexible 1 du réservoir de
liquide de refroidissement
Vidanger complètement le
liquide de refroidissement.
4. Connecter:
Flexible du réservoir de liquide
de refroidissement
5. Déposer:
Protège-carter 1
Boulon de vidange de refroi-
dissement 2
6. Déposer:
Bouchon du radiateur
Vidanger complètement le
liquide de refroidissement.
7. Nettoyer:
Circuit de refroidissement
Bien rincer le circuit de refroi-
dissement avec de l’eau du
robinet.
8. Monter:
Rondelle en cuivre
Boulon de vidange de refroi-
dissement
Protège-carter
Boulons [protège-carter
(avant)]
Boulons [protège-carter
(arrière)]
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
ATENCION:
Evite que el refrigerante se derrame
sobre las superficies pintadas. En caso
de que ocurra, límpielas con agua.
1. Coloque un recipiente debajo del
motor.
2. Extraer:
Asiento
Consulte el apartado
“ASIENTO, DEPÓSITO DE
COMBUSTIBLE Y CUBIER-
TAS LATERALES” del CAPÍ-
TULO 4.
3. Desconectar:
Tubo del depósito de refrige-
rante 1
Drenar completamente el refri-
gerante.
4. Conectar:
Tubo del depósito de refrige-
rante
5. Extraer:
Protección del motor 1
Perno de drenaje del refrige-
rante 2
6. Extraer:
Tapa del radiador
Drenar completamente el refri-
gerante.
7. Limpiar:
Sistema de refrigeración
Limpie cuidadosamente el sis-
tema de refrigerante con agua
limpia.
8. Instalar:
Arandela de cobre
Perno de drenaje del refrige-
rante
Protección del motor
Perno [protección del motor
(delantero)]
Perno [protección del motor
(trasero)]
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
3 - 6

3 - 7
INSP
ADJ
COOLANT REPLACEMENT
9. Fill:
Radiator
Engine
To specified level.
CAUTION:
Do not mix more than one type of ethyl-
ene glycol antifreeze containing corro-
sion inhibitors for aluminum engine.
Do not use water containing impurities or oil.
Recommended coolant:
High quality ethylene glycol
anti-freeze containing
anti-corrosion for
aluminum engine
Coolant 1 and water
(soft water) 2 mixing ratio:
50%/50%
Coolant capacity:
1.25 L (1.10 Imp qt, 1.32 US qt)
Handling notes of coolant:
The coolant is harmful so it should be han-
dled with special care.
WARNING
When coolant splashes to your eye.
Thoroughly wash your eye with water
and see your doctor.
When coolant splashes to your clothes.
Quickly wash it away with water and
then with soap.
When coolant is swallowed.
Quickly make him vomit and take him
to a doctor.
10. Install:
Radiator cap
11. Fill:
Coolant reservoir tank
Midway a between maximum and min-
imum marks on the tank.
LOWFULLCOOLANTa

INSP
ADJ
9. Befüllen:
Kühler
Motor
(bis zum vorgeschriebenen
Stand)
ACHTUNG:
Auf keinen Fall verschiedene Sor-
ten Äthylenglykol-Frostschutz-
mittel mit Korrosionsschutz für
Aluminium-Motoren vermischen.
Destilliertes Wasser (notfalls sau-
beres Leitungswasser) verwenden.
Empfohlenes Frost-
schutzmittel:
Hochwertiges Frost-
schutzmittel auf Äthy-
lenglykolbasis mit
Korrosionsschutz-
Additiv für Alumi-
niummotoren
Mischungsverhältnis
Frostschutzmittel 1
Wasser 2:
50%/50%
Kühlsystem-Fassungs-
vermögen:
1,25 L (1,10 Imp qt,
1,32 US qt)
Hinweise zum Umgang mit
Kühlflüssigkeit:
Kühlflüssigkeit ist schädlich und
sollte mit besonderer Vorsicht
behandelt werden.
WARNUNG
Wenn Kühlflüssigkeit in die
Augen gelangt, diese gründ-
lich mit Wasser ausspülen
und einen Arzt aufsuchen.
Wenn Kühlflüssigkeit auf die
Kleidung gelangt, diese
sofort mit Wasser, dann mit
Seife waschen.
Wenn Kühlflüssigkeit
geschluckt wird, die Person
schnell zum Erbrechen brin-
gen und sofort einen Arzt auf-
suchen.
10. Montieren:
Kühlerverschlußdeckel
11. Auffüllen:
Kühlflüssigkeitsbehälter
(a zwischen Minimal- und
Maximum) 9. Remplir:
Radiateur
Moteur
Au niveau spécifié.
ATTENTION:
Ne pas mélanger plusieurs solutions
antigel à l’éthylène glycol contenant
des produits anticorrosion pour
moteurs en aluminium.
Ne pas utiliser d’eau contenant des
impuretés ou de l’huile.
Liquide de refroidisse-
ment recommandé:
Antigel à l’éthylène gly-
col de haute qualité con-
tenant un agent
anticorrosion pour
moteurs en aluminium
Taux du mélange liquide
de refroidissement 1/eau
(eau douce) 2:
50 %/50 %
Capacité de refroidisse-
ment:
1,25 L
(1,10 Imp qt, 1,32 US qt)
Notes concernant la manipulation
du liquide de refroidissement:
Le liquide de refroidissement étant
dangereux, il doit être manipulé avec
une attention particulière.
AVERTISSEMENT
En cas d’éclaboussures de
liquide de refroidissement dans
les yeux: Rincer soigneusement les
yeux à l’eau et consulter un méde-
cin dans les plus brefs délais.
En cas d’éclaboussures de
liquide de refroidissement sur les
vêtements: Eliminer rapidement
à l’eau puis à l’eau savonneuse.
En cas d’ingestion de liquide de
refroidissement: Provoquer
rapidement un vomissement puis
consulter un médecin dans les
plus brefs délais.
10. Monter:
Bouchon de radiateur
11. Remplir:
Le réservoir de liquide de
refroidissement
A mi-chemin a entre les repè-
res de niveau minimum et
maximum du réservoir.9. Rellenar:
Radiador
Motor
Hasta el nivel especificado.
ATENCION:
No mezcle más de un tipo de anti-
congelante etilenglicol que con-
tenga inhibidores de corrosión de
máquinas de aluminio.
No utilice aguas que contengan
impurezas o aceite.
Refrigerante recomen-
dado:
Anticongelante etilengli-
col de alta calidad que
contenga inhibidores de
corrosión de máquinas
de aluminio
Proporción de mezcla
refrigerante 1 y agua
(agua blanda) 2:
50%/50%
Capacidad de refrige-
rante:
1,25 L
(1,10 Imp qt, 1,32 US qt)
Información de utilización del
refrigerante:
El refrigerante es frágil y debe tra-
tarse con mucho cuidado.
ADVERTENCIA
Cuando le entre refrigerante en
los ojos.
Lave profundamente el ojo con
agua y consulte a su médico.
Cuando le salte refrigerante a la
ropa.
Límpiela rápidamente con agua
y a continuación con jabón.
Cuando ingiera refrigerante.
Provoque el vómito inmediata-
mente y consulte a su médico.
10. Instalar:
Tapa del radiador
11. Rellenar:
Depósito de refrigerante
A mitad de camino a entre las
marcas de máximo y mínimo
del depósito.
CHANGEMENT DU LIQUIDE DE REFROIDISSEMENT
KÜHLFLÜSSIGKEIT WECHSELN
SUSTITUCIÓN DEL REFRIGERANTE
3 - 7

3 - 8
INSP
ADJRADIATOR CAP INSPECTION/
RADIATOR CAP OPENING PRESSURE INSPECTION
12. Install:
Coolant reservoir cap
13. Start the engine and let it warm up for
several minutes.
14. Turn off the engine and inspect the cool-
ant level.
Refer to “COOLANT LEVEL INSPEC-
TION” section.
NOTE:
Before checking the coolant level wait a few
minutes until the coolant settles.
EC355000
RADIATOR CAP INSPECTION
1. Inspect:
Seal (radiator cap) 1
Valve and valve seat 2
Crack/damage → Replace.
Exist fur deposits 3 → Clean or
replace.
EC356001
RADIATOR CAP OPENING PRESSURE
INSPECTION
1. Attach:
Radiator cap tester 1 and adapter 2
NOTE:
Apply water on the radiator cap seal.
3Radiator cap
2. Apply the specified pressure.
Radiator cap tester:
YU-24460-01/90890-01325
Adapter:
YU-33984/90890-01352
Radiator cap opening pressure:
110 kPa (1.1 kg/cm2, 15.6 psi)

INSP
ADJ
CONTROLE DU BOUCHON DU RADIATEUR/CONTROLE DE LA PRESSION
D’OUVERTURE DU BOUCHON DU RADIATEUR
KÜHLERDECKEL KONTROLLIEREN/KÜHLERVERSCHLUSSDECKEL-
ÖFFNUNGSDRUCK KONTROLLIEREN/
INSPECCIÓN DE LA TAPA DEL RADIADOR/INSPECCIÓN DE LA PRESIÓN DE
APERTURA DE LA TAPA DEL RADIADOR
12. Montieren:
Verschluß des Kühlflüssig-
keitsbehälters.
13. Motor starten und einige Minu-
ten warmlaufen lassen.
14. Motor abstellen und Kühlflüssig-
keitsstand erneut kontrollieren.
Siehe Abschnitt “KÜHLFLÜS-
SIGKEITSSTAND KONTROL-
LIEREN”.
HINWEIS:
Vor der Kontrolle des Kühlflüssigkeits-
stands einige Minuten warten, damit
sich die Kühlflüssigkeit setzen kann.
KÜHLERDECKEL KONTROLLIEREN
1. Kontrollieren:
Dichtung (Kühlerverschluß-
deckel) 1
Ventil und Ventilsitz 2
Rißbildung/Beschädigung
→ Erneuern.
Vorhandensein von Pelzab-
lagerungen 3 → Reinigen
und erneuern.
KÜHLERVERSCHLUSSDECKEL-
ÖFFNUNGSDRUCK KONTROLLIE-
REN
1. Anschließen:
Kühlerverschlußdeckel-
Prüfgerät 1 und Adapter 2
HINWEIS:
Wasser auf die Kühlerverschlußdek-
kel-Dichtung auftragen.
3Kühlerverschlußdeckel2. Vorgeschriebenen Druck anle-
gen.
Kühlerverschlußdeckel-
Prüfgerät:
YU-24460-01/
90890-01325
Adapter:
YU-33984/
90890-01352
Kühlerverschlußdeckel-
Öffnungsdruck:
110 kPa
(1,1 kg/cm
2, 15,6 psi)
12. Poser:
Le bouchon du réservoir de
liquide de refroidissement
13. Démarrez le moteur et laisser
chauffer quelques minutes.
14. Arrêter le moteur et vérifier le
niveau du liquide de refroidisse-
ment.Se référer à la section
“VERIFICATION DU NIVEAU
DE LIQUIDE DE REFROIDIS-
SEMENT”.
N.B.:
Avant de vérifier le niveau du liquide de
refroidissement, attendre quelques minu-
tes que le liquide soir reposé.
CONTROLE DU BOUCHON DU
RADIATEUR
1. Contrôler:
Bague (bouchon du radiateur) 1
Soupape et siège de soupape 2
Craquelure/endommagement
→ Changer.
Présence de dépôts 3 → Net-
toyer et changer.
CONTROLE DE LA PRESSION
D’OUVERTURE DU BOUCHON DU
RADIATEUR
1. Attacher:
Testeur du bouchon du radia-
teur 1 et adaptateur 2
N.B.:
Mouiller le joint du bouchon du radia-
teur avec de l’eau.
3Bouchon du radiateur2. Appliquer la pression spécifiée.
Testeur de bouchon de
radiateur:
YU-24460-01/
90890-01325
Adaptateur:
YU-33984/90890-01352
Pression d’ouverture de
bouchon de radiateur:
110 kPa
(1,1 kg/cm
2, 15,6 psi)
12. Instalar:
Tapa del depósito de refrige-
rante
13. Ponga en marcha el motor y deje
que se caliente durante unos
minutos.
14. Apague el motor y compruebe le
nivel de refrigerante.
Consulte el apartado “INSPEC-
CIÓN DEL NIVEL DE REFRI-
GERANTE”.
NOTA:
Antes de comprobar el nivel de refrige-
rante, espere unos minutos hasta que se
haya asentado.
INSPECCIÓN DE LA TAPA DEL
RADIADOR
1. Inspeccionar:
Retén (tapa del radiador) 1
Válvula y asiento de la válvula
2
Grietas/daños → Reemplazar.
Existencia de depósitos de
incrustaciones 3 → Limpiar o
reemplazar.
INSPECCIÓN DE LA PRESIÓN DE
APERTURA DE LA TAPA DEL
RADIADOR
1. Colocar:
Tester 1 y adaptador 2 de la
tapa del radiador
NOTA:
Aplique agua en el retén de la tapa del
radiador.
3Tapa del radiador2. Aplicar la presión especificada.
Tester del tapón del radia-
dor:
YU-24460-01/
90890-01325
Adaptador:
YU-33984/90890-01352
Presión de apertura de la
tapa del radiador:
110 kPa
(1,1 kg/cm
2, 15,6 psi)
3 - 8

3 - 9
INSP
ADJ

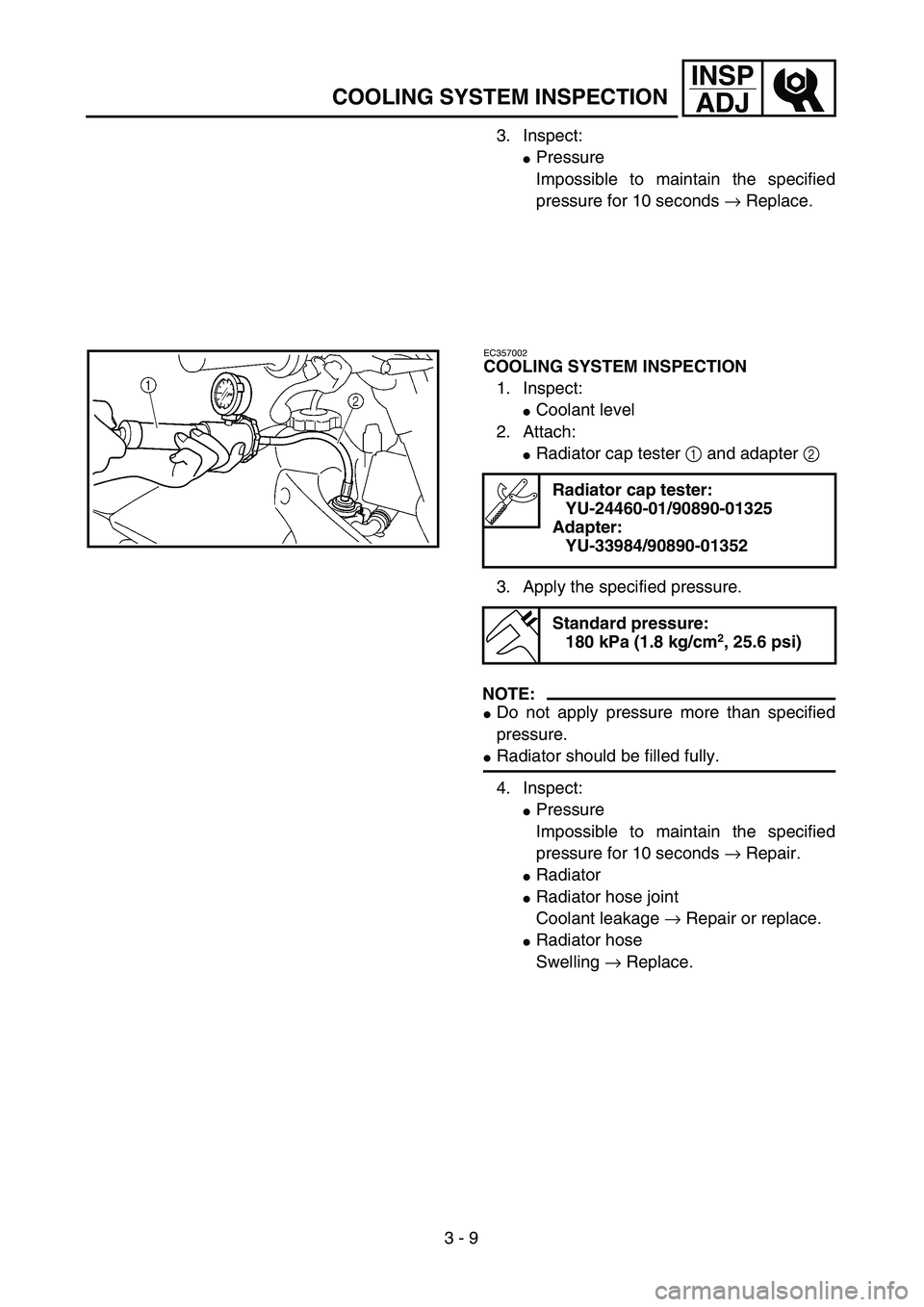

COOLING SYSTEM INSPECTION
3. Inspect:
Pressure
Impossible to maintain the specified
pressure for 10 seconds → Replace.
EC357002
COOLING SYSTEM INSPECTION
1. Inspect:
Coolant level
2. Attach:
Radiator cap tester 1 and adapter 2
3. Apply the specified pressure.
NOTE:
Do not apply pressure more than specified
pressure.
Radiator should be filled fully.
4. Inspect:
Pressure
Impossible to maintain the specified
pressure for 10 seconds → Repair.
Radiator
Radiator hose joint
Coolant leakage → Repair or replace.
Radiator hose
Swelling → Replace.
Radiator cap tester:
YU-24460-01/90890-01325
Adapter:
YU-33984/90890-01352
Standard pressure:
180 kPa (1.8 kg/cm2, 25.6 psi)

INSP
ADJ
CONTROLE DU SYSTEME DE REFROIDISSEMENT
KÜHLSYSTEM KONTROLLIEREN
INSPECCIÓN DEL SISTEMA DE REFRIGERACIÓN
3. Kontrollieren:
Druck
Druckverlust innerhalb 10
Sekunden → Erneuern.
KÜHLSYSTEM KONTROLLIEREN
1. Kontrollieren:
Kühlflüssigkeitstand
2. Anschließen:
Kühlerverschlußdeckel-
Prüfgerät 1 und Adapter 2
3. Vorgeschriebenen Druck anle-
gen.
HINWEIS:
Den vorgeschriebenen Druck nicht
Überschreiten.
Der Kühler muß bis zum Rand ge-
füllt sein.
4. Kontrollieren:
Druck
Druckverlust innerhalb 10
Sekunden → Instand set-
zen.
Kühler
Schlauchanschlüsse
Undichtigkeit → Instand set-
zen oder erneuern.
Kühlerschläuche
Quellung → Erneuern.
Kühlerverschlußdeckel-
Prüfgerät:
YU-24460-01/
90890-01325
Adapter:
YU-33984/
90890-01352
Standard-Druck:
180 kPa
(1,8 kg/cm
2, 25,6 psi)
3. Vérifier:
Pression
Impossible de maintenir la
pression spécifiée pendant 10
secondes → Changer.
CONTROLE DU SYSTEME DE
REFROIDISSEMENT
1. Vérifier:
Niveau du liquide de refroidis-
sement
2. Attacher:
Testeur du bouchon du radia-
teur 1 et adaptateur 2
3. Appliquer la pression spécifiée.
N.B.:
Ne pas appliquer de pression supé-
rieure à la pression spécifiée.
Le radiateur doit être entièrement rem-
pli.
4. Vérifier:
Pression
Impossible de maintenir la
pression spécifiée pendant 10
secondes → Réparer.
Radiateur
Raccord des tuyaux du radia-
teur
Fuites du liquide de refroidis-
sement → Réparer ou changer.
Tuyaux du radiateur
Gonflement → Changer.
Testeur de bouchon de
radiateur:
YU-24460-01/
90890-01325
Adaptateur:
YU-33984/90890-01352
Pression standard:
180 kPa
(1,8 kg/cm
2, 25,6 psi)
3. Inspeccionar:
Presión
Imposible mantener la presión
especificada durante 10 segun-
dos → Reemplazar.
INSPECCIÓN DEL SISTEMA DE
REFRIGERACIÓN
1. Inspeccionar:
Nivel de refrigerante
2. Colocar:
Tester 1 y adaptador 2 de la
tapa del radiador
3. Aplicar la presión especificada.
NOTA:
No aplique una presión mayor a la
presión especificada.
El radiador debe estar completamente
lleno.
4. Inspeccionar:
Presión
Imposible mantener la presión
especificada durante 10 segun-
dos → Reparar.
Radiador
Junta del tubo del radiador
Fugas del refrigerante → Repa-
rar o reemplazar.
Tubo del radiador
Hinchado → Reemplazar.
Tester del tapón del radia-
dor:
YU-24460-01/
90890-01325
Adaptador:
YU-33984/90890-01352
Presión estándar:
180 kPa
(1,8 kg/cm
2, 25,6 psi)
3 - 9

3 - 10
INSP

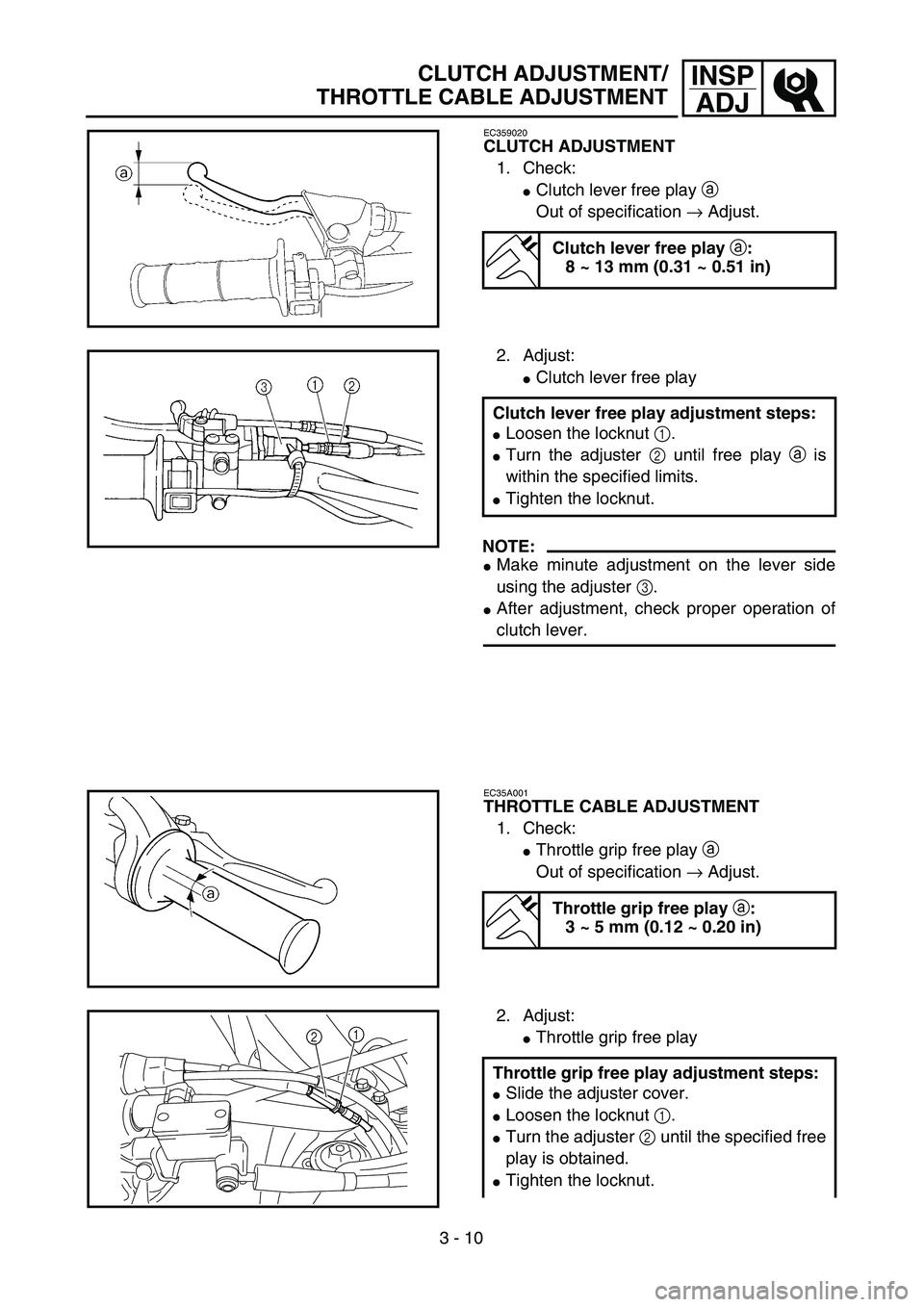

ADJCLUTCH ADJUSTMENT/
THROTTLE CABLE ADJUSTMENT
EC359020
CLUTCH ADJUSTMENT
1. Check:
Clutch lever free play a
Out of specification → Adjust.
Clutch lever free play a:
8 ~ 13 mm (0.31 ~ 0.51 in)
2. Adjust:
Clutch lever free play
NOTE:
Make minute adjustment on the lever side
using the adjuster 3.
After adjustment, check proper operation of
clutch lever. Clutch lever free play adjustment steps:
Loosen the locknut 1.
Turn the adjuster 2 until free play a is
within the specified limits.
Tighten the locknut.
EC35A001
THROTTLE CABLE ADJUSTMENT
1. Check:
Throttle grip free play a
Out of specification → Adjust.
Throttle grip free play a:
3 ~ 5 mm (0.12 ~ 0.20 in)
2. Adjust:
Throttle grip free play
Throttle grip free play adjustment steps:
Slide the adjuster cover.
Loosen the locknut 1.
Turn the adjuster 2 until the specified free
play is obtained.
Tighten the locknut.
21

INSP
ADJREGLAGE DE L’EMBRAYAGE/REGLAGE DES CABLES D’ACCELERATION
KUPPLUNG EINSTELLEN/GASZUGSPIEL EINSTELLEN
AJUSTE DEL EMBRAGUE/AJUSTE DEL CABLE DEL ACELERADOR
KUPPLUNG EINSTELLEN
1. Kontrollieren:
Kupplungszugspiel a
Unvorschriftsmäßig → Ein-
stellen.
Kupplungszugspiel am
Hebeldrehpunkt a:
8–13 mm
(0,31–0,51 in)
2. Einstellen:
Kupplungszugspiel
HINWEIS:
Das Kupplungszugspiel mit der vor
dem Hebel liegenden Einstell-
schraube 3 feineinstellen.
Nach der Einstellung des Seilzug-
spiels die Funktion des Kupplungs-
hebels prüfen. Arbeitsschritte:
Sicherungsmutter 1 lockern.
Den Einsteller 2 drehen, bis
das Spiel a innerhalb des Soll-
bereichs erzielt wird.
Die Sicherungsmutter festzie-
hen.
GASZUGSPIEL EINSTELLEN
1. Kontrollieren:
Gaszugspiel a
Unvorschriftsmäßig → Ein-
stellen.
Gaszugspiel am Gas-
drehgriff a:
3–5 mm (0,12–0,20 in)
2. Einstellen:
Gaszugspiel
Arbeitsschritte:
Die Einstellerabdeckung schie-
ben.
Die Gegenmutter 1 lösen.
Den Einsteller 2 drehen, bis
das vorgeschriebene Spiel er-
zielt wird.
Die Gegenmutter festziehen.
REGLAGE DE L’EMBRAYAGE
1. Contrôler:
Jeu du levier d’embrayage a
Hors spécification → Régler.
Jeu du levier d’embrayage
a:
8 à 13 mm
(0,31 à 0,51 in)
2. Régler:
Jeu de levier d’embrayage
N.B.:
Faire un réglage plus fin du côté du
levier à l’aide du dispositif de réglage
3.
Après le réglage, contrôler de bon
fonctionnement du levier
d’embrayage. Etapes de réglage du jeu du levier
d’embrayage:
Desserrer le contre-écrou 1.
Tourner le régulateur 2 jusqu’à ce
que le jeu a soit dans les limites
spécifiées.
Serrer le contre-écrou.
REGLAGE DES CABLES D’ACCE-
LERATION
1. Vérifier:
Jeu à la poignée des gaz a
Hors spécification → Régler.
Jeu à la poignée des gaz
a:
3 à 5 mm (0,12 à 0,20 in)
2. Régler:
Jeu des câbles d’accélération
Etapes de réglage du jeu des câbles
d’accélération:
Faire glisser le couvercle du régu-
lateur.
Desserrer le contre-écrou 1.
Tourner le régulateur 2 jusqu'à ce
que le jeu spécifié soit obtenu.
Serrer le contre-écrou.
3 - 10
AJUSTE DEL EMBRAGUE
1. Comprobar:
Juego libre de la palanca del
embrague a
Fuera de especificaciones →
Ajustar.
Juego libre de la palanca
del embrague a:
8 ~ 13 mm
(0,31 ~ 0,51 in)
2. Ajustar:
Juego libre de la palanca del
embrague
NOTA:
Realice un ajuste preciso en el lado de
la palanca utilizando el regulador 3.
Después de realizar el ajuste, com-
pruebe el correcto funcionamiento de
la palanca del embrague. Pasos de ajuste del juego libre de la
palanca del embrague:
Afloje la contratuerca 1.
Gire el ajustador 2 hasta que el
juego libre a esté dentro de los
límites especificados.
Apriete las contratuerca.
AJUSTE DEL CABLE DEL ACELE-
RADOR
1. Comprobar:
Juego libre de la empuñadura
del acelerador a
Fuera de especificaciones →
Ajustar.
Juego libre de la empuña-
dura del acelerador a:
3 ~ 5 mm (0,12 ~ 0,20 in)
2. Ajustar:
Juego libre de la empuñadura
del acelerador
Pasos de ajuste del juego libre de la
empuñadura del acelerador:
Deslice la cubierta del ajustador.Afloje la contratuerca 1.Gire el ajustador 2 hasta obtener
el juego libre especificado.
Apriete las contratuercas.

3 - 11
INSP
ADJTHROTTLE LUBRICATION/
HOT STARTER LEVER ADJUSTMENT
THROTTLE LUBRICATION
1. Remove:
Cover (throttle cable cap) 1
Cover (grip cap) 2
Throttle cable cap 3
NOTE:
Before adjusting the throttle cable free play,
the engine idle speed should be adjusted.
WARNING
After adjusting the throttle cable free
play, start the engine and turn the han-
dlebar to right and left and make sure
that the engine idling does not run faster.
2. Apply:
Lithium soap base grease
On the throttle cable end a.
3. Install:
Throttle cable cap
Screw (throttle cable cap)
Cover (grip cap)
Cover (throttle cable cap)
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
HOT STARTER LEVER ADJUSTMENT
1. Check:
Hot starter lever free play a
Out of specification → Adjust.
2. Adjust:
Hot starter lever free play
NOTE:
After adjustment, check proper operation of
hot starter.
Hot starter lever free play a:
3 ~ 6 mm (0.12 ~ 0.24 in)
Hot starter lever free play adjustment
steps:
Loosen the locknut 1.
Turn the adjuster 2 until free play a is
within the specified limits.
Tighten the locknut.
