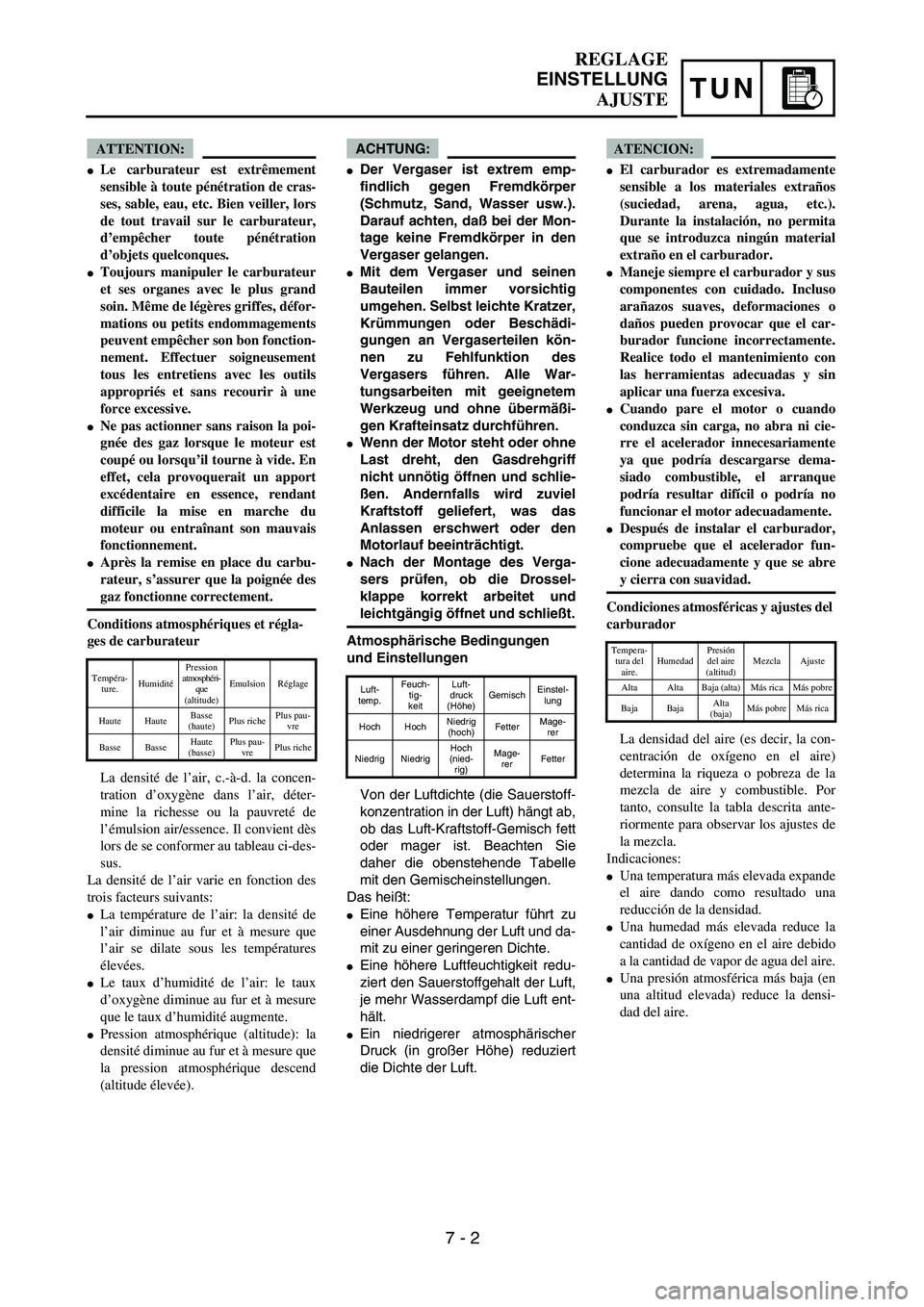

ACHTUNG:


Der Vergaser ist extrem emp-
findlich gegen Fremdkörper
(Schmutz, Sand, Wasser usw.).
Darauf achten, daß bei der Mon-
tage keine Fremdkörper in den
Vergaser gelangen.

Mit dem Vergaser und seinen
Bauteilen immer vorsichtig
umgehen. Selbst leichte Kratzer,
Krümmungen oder Beschädi-
gungen an Vergaserteilen kön-
nen zu Fehlfunktion des
Vergasers führen. Alle War-
tungsarbeiten mit geeignetem
Werkzeug und ohne übermäßi-
gen Krafteinsatz durchführen.

Wenn der Motor steht oder ohne
Last dreht, den Gasdrehgriff
nicht unnötig öffnen und schlie-
ßen. Andernfalls wird zuviel
Kraftstoff geliefert, was das
Anlassen erschwert oder den
Motorlauf beeinträchtigt.

Nach der Montage des Verga-
sers prüfen, ob die Drossel-
klappe korrekt arbeitet und
leichtgängig öffnet und schließt.
Atmosphärische Bedingungen
und Einstellungen
Von der Luftdichte (die Sauerstoff-
konzentration in der Luft) hängt ab,
ob das Luft-Kraftstoff-Gemisch fett
oder mager ist. Beachten Sie
daher die obenstehende Tabelle
mit den Gemischeinstellungen.
Das heißt:

Eine höhere Temperatur führt zu
einer Ausdehnung der Luft und da-
mit zu einer geringeren Dichte.

Eine höhere Luftfeuchtigkeit redu-
ziert den Sauerstoffgehalt der Luft,
je mehr Wasserdampf die Luft ent-
hält.

Ein niedrigerer atmosphärischer
Druck (in großer Höhe) reduziert
die Dichte der Luft.
Luft-
temp.Feuch-
tig-
keitLuft-
druck
(Höhe)GemischEinstel-
lung
Hoch HochNiedrig
(hoch)FetterMage-
rer
Niedrig NiedrigHoch
(nied-
rig)Mage-
rerFetter
REGLAGE
EINSTELLUNG
AJUSTE
ATTENTION:


Le carburateur est extrêmement
sensible à toute pénétration de cras-
ses, sable, eau, etc. Bien veiller, lors
de tout travail sur le carburateur,
d’empêcher toute pénétration
d’objets quelconques.

Toujours manipuler le carburateur
et ses organes avec le plus grand
soin. Même de légères griffes, défor-
mations ou petits endommagements
peuvent empêcher son bon fonction-
nement. Effectuer soigneusement
tous les entretiens avec les outils
appropriés et sans recourir à une
force excessive.

Ne pas actionner sans raison la poi-
gnée des gaz lorsque le moteur est
coupé ou lorsqu’il tourne à vide. En
effet, cela provoquerait un apport
excédentaire en essence, rendant
difficile la mise en marche du
moteur ou entraînant son mauvais
fonctionnement.

Après la remise en place du carbu-
rateur, s’assurer que la poignée des
gaz fonctionne correctement.
Conditions atmosphériques et régla-
ges de carburateur
La densité de l’air, c.-à-d. la concen-
tration d’oxygène dans l’air, déter-
mine la richesse ou la pauvreté de
l’émulsion air/essence. Il convient dès
lors de se conformer au tableau ci-des-
sus.
La densité de l’air varie en fonction des
trois facteurs suivants:

La température de l’air: la densité de
l’air diminue au fur et à mesure que
l’air se dilate sous les températures
élevées.

Le taux d’humidité de l’air: le taux
d’oxygène diminue au fur et à mesure
que le taux d’humidité augmente.

Pression atmosphérique (altitude): la
densité diminue au fur et à mesure que
la pression atmosphérique descend
(altitude élevée).
Tempéra-
ture.HumiditéPression
atmosphéri-
que
(altitude)Emulsion Réglage
Haute HauteBasse
(haute)Plus richePlus pau-
vre
Basse BasseHaute
(basse)Plus pau-
vrePlus riche
7 - 2
ATENCION:


El carburador es extremadamente
sensible a los materiales extraños
(suciedad, arena, agua, etc.).
Durante la instalación, no permita
que se introduzca ningún material
extraño en el carburador.

Maneje siempre el carburador y sus
componentes con cuidado. Incluso
arañazos suaves, deformaciones o
daños pueden provocar que el car-
burador funcione incorrectamente.
Realice todo el mantenimiento con
las herramientas adecuadas y sin
aplicar una fuerza excesiva.

Cuando pare el motor o cuando
conduzca sin carga, no abra ni cie-
rre el acelerador innecesariamente
ya que podría descargarse dema-
siado combustible, el arranque
podría resultar difícil o podría no
funcionar el motor adecuadamente.

Después de instalar el carburador,
compruebe que el acelerador fun-
cione adecuadamente y que se abre
y cierra con suavidad.
Condiciones atmosféricas y ajustes del
carburador
La densidad del aire (es decir, la con-
centración de oxígeno en el aire)
determina la riqueza o pobreza de la
mezcla de aire y combustible. Por
tanto, consulte la tabla descrita ante-
riormente para observar los ajustes de
la mezcla.
Indicaciones:

Una temperatura más elevada expande
el aire dando como resultado una
reducción de la densidad.

Una humedad más elevada reduce la
cantidad de oxígeno en el aire debido
a la cantidad de vapor de agua del aire.

Una presión atmosférica más baja (en
una altitud elevada) reduce la densi-
dad del aire.
Tempera-
tura del
aire.HumedadPresión
del aire
(altitud)Mezcla Ajuste
Alta Alta Baja (alta) Más rica Más pobre
Baja BajaAlta
(baja)Más pobre Más rica

TUN
REGLAGE
EINSTELLUNG
AJUSTE

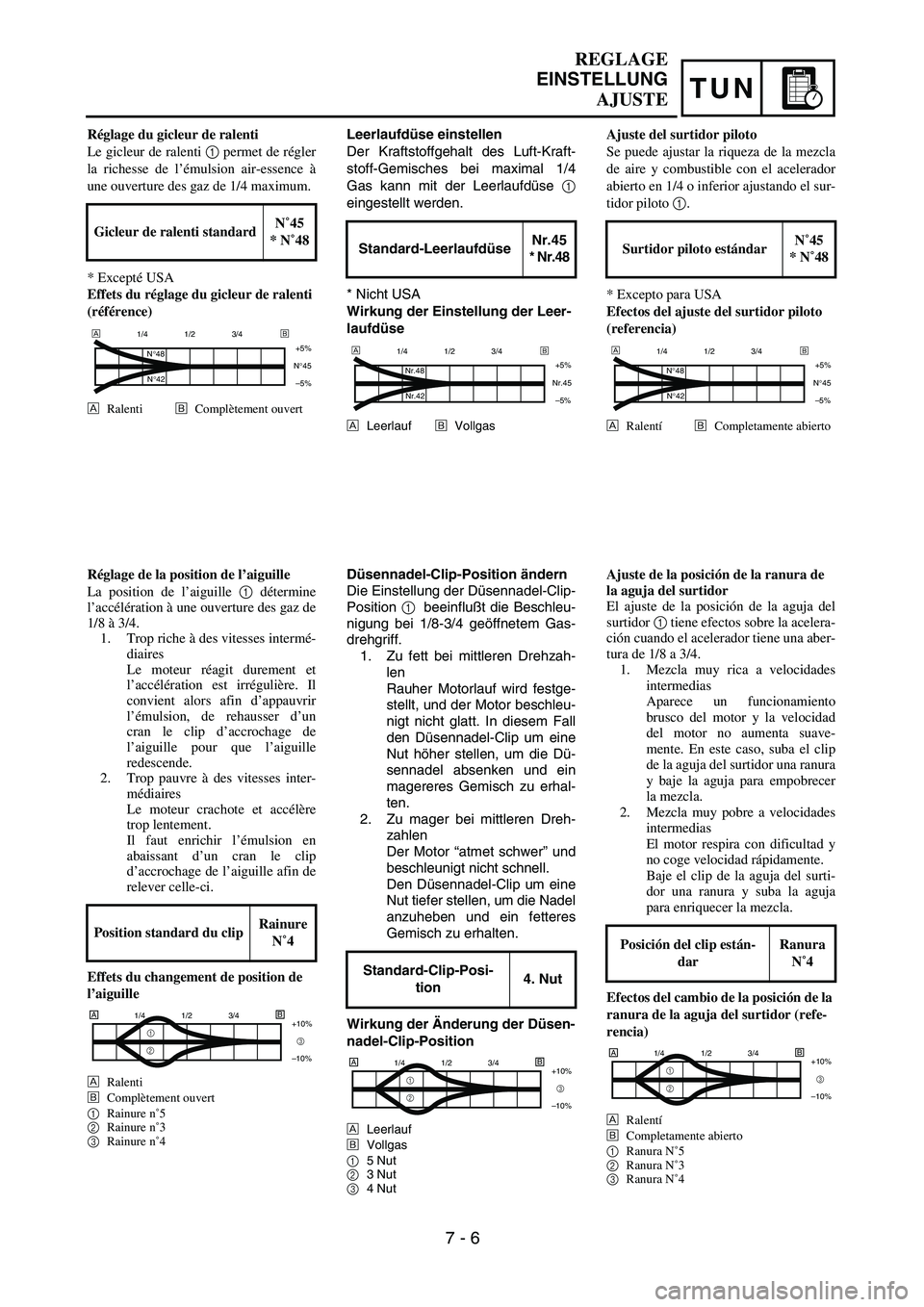

Leerlaufdüse einstellen
Der Kraftstoffgehalt des Luft-Kraft-
stoff-Gemisches bei maximal 1/4
Gas kann mit der Leerlaufdüse 1
eingestellt werden.
* Nicht USA
Wirkung der Einstellung der Leer-
laufdüse
ÅLeerlaufıVollgas
Standard-LeerlaufdüseNr.45
* Nr.48
1/4 1/2 3/4
+5%
–5%
Nr.48
Nr.42Nr.45
Å
ı
Düsennadel-Clip-Position ändern
Die Einstellung der Düsennadel-Clip-
Position 1 beeinflußt die Beschleu-
nigung bei 1/8-3/4 geöffnetem Gas-
drehgriff.
1. Zu fett bei mittleren Drehzah-
len
Rauher Motorlauf wird festge-
stellt, und der Motor beschleu-
nigt nicht glatt. In diesem Fall
den Düsennadel-Clip um eine
Nut höher stellen, um die Dü-
sennadel absenken und ein
magereres Gemisch zu erhal-
ten.
2. Zu mager bei mittleren Dreh-
zahlen
Der Motor “atmet schwer” und
beschleunigt nicht schnell.
Den Düsennadel-Clip um eine
Nut tiefer stellen, um die Nadel
anzuheben und ein fetteres
Gemisch zu erhalten.
Wirkung der Änderung der Düsen-
nadel-Clip-Position
ÅLeerlauf
ıVollgas
15 Nut
23 Nut
34 Nut
Standard-Clip-Posi-
tion4. Nut
1/4 1/2 3/4
+10%
–10% AB
1
23
Réglage du gicleur de ralenti
Le gicleur de ralenti 1 permet de régler
la richesse de l’émulsion air-essence à
une ouverture des gaz de 1/4 maximum.
* Excepté USA
Effets du réglage du gicleur de ralenti
(référence)
ÅRalentiıComplètement ouvert
Gicleur de ralenti standardN˚45
* N˚48
1/4 1/2 3/4
+5%
–5%
N°48
N°42N°45
Å
ı
Réglage de la position de l’aiguille
La position de l’aiguille 1 détermine
l’accélération à une ouverture des gaz de
1/8 à 3/4.
1. Trop riche à des vitesses intermé-
diaires
Le moteur réagit durement et
l’accélération est irrégulière. Il
convient alors afin d’appauvrir
l’émulsion, de rehausser d’un
cran le clip d’accrochage de
l’aiguille pour que l’aiguille
redescende.
2. Trop pauvre à des vitesses inter-
médiaires
Le moteur crachote et accélère
trop lentement.
Il faut enrichir l’émulsion en
abaissant d’un cran le clip
d’accrochage de l’aiguille afin de
relever celle-ci.
Effets du changement de position de
l’aiguille
ÅRalenti
ıComplètement ouvert
1Rainure n˚5
2Rainure n˚3
3Rainure n˚4
Position standard du clipRainure
N˚4
1/4 1/2 3/4
+10%
–10% AB
1
23
7 - 6
Ajuste del surtidor piloto
Se puede ajustar la riqueza de la mezcla
de aire y combustible con el acelerador
abierto en 1/4 o inferior ajustando el sur-
tidor piloto 1.
* Excepto para USA
Efectos del ajuste del surtidor piloto
(referencia)
ÅRalentíıCompletamente abierto
Surtidor piloto estándarN˚45
* N˚48
1/4 1/2 3/4
+5%
–5%
N°48
N°42N°45
Å
ı
Ajuste de la posición de la ranura de
la aguja del surtidor
El ajuste de la posición de la aguja del
surtidor 1 tiene efectos sobre la acelera-
ción cuando el acelerador tiene una aber-
tura de 1/8 a 3/4.
1. Mezcla muy rica a velocidades
intermedias
Aparece un funcionamiento
brusco del motor y la velocidad
del motor no aumenta suave-
mente. En este caso, suba el clip
de la aguja del surtidor una ranura
y baje la aguja para empobrecer
la mezcla.
2. Mezcla muy pobre a velocidades
intermedias
El motor respira con dificultad y
no coge velocidad rápidamente.
Baje el clip de la aguja del surti-
dor una ranura y suba la aguja
para enriquecer la mezcla.
Efectos del cambio de la posición de la
ranura de la aguja del surtidor (refe-
rencia)
ÅRalentí
ıCompletamente abierto
1Ranura N˚5
2Ranura N˚3
3Ranura N˚4
Posición del clip están-
darRanura
N˚4
1/4 1/2 3/4
+10%
–10% AB
1
23

TUN
REGLAGE
EINSTELLUNG
AJUSTE
Düsennadel einstellen
Die Düsennadel wird eingestellt,
indem sie ausgetauscht wird.
* Nicht USA
Der konische Teil hat bei jeder
Düsennadel für dieses Modell die-
selbe Länge; die Nadeln sind aber in
Ausführungen mit unterschiedlichen
Durchmessern des geraden Teils
erhältlich.Standard-
DüsennadelOBDWR
* OBDUQ

OBDWR - 4
Clip-Position
Durchmesser a des
geraden Teils
Wirkung des Austausch
s der Düsennadel
(Durchmesser des geraden Teils)
Der Durchmesser des geraden Teils
beeinflußt das Luft-Kraftstoff-
Gemisch bei 1/8–1/4 geöffnetem
Gasdrehgriff.
ÅLeerlaufıVollgas
Zusammenhang mit der Gasdreh-
grifföffnung
Die durch das Vergaser-Hauptsy-
stem strömende Luftmenge wird
durch die Hauptdüse geregelt und
danach weiter durch die Fläche zwi-
schen der Hauptdüse und der
Düsennadel kontrolliert.
Der Kraftstofffluß entspricht bei etwa
1/8–1/4 geöffnetem Gasdrehgriff
dem Durchmesser des geraden Teils
der Düsennadel, bei etwa 1/8–3/4
geöffnetem Gasdrehgriff dagegen
der Düsennadel-Clip-Position.
Daher wird der Kraftstofffluß an jeder
Stufe der Gasdrehgrifföffnung durch
die Kombination des Durchmessers
des geraden Teils der Düsennadel
und der Düsennadel-Clip-Position
ausgeglichen.
1/4 1/2 3/4
+10%
R
–10%
Q
S
Åı
Réglage de l’aiguille
L’aiguille se règle en la changeant.
* Excepté USA
La longueur de la partie conique des
aiguilles destinées à cette machine est
fixe, mais le diamètre de la partie droite
diffèrent selon les aiguilles. Aiguille standardOBDWR
* OBDUQ

OBDWR - 4
Position du clip
Diamètre a de la par-
tie droite
Effets du changement d’aiguille (réfé-
rence)
(Diamètre de la partie droite)
Une modification du diamètre de la par-
tie droite modifie l’émulsion air-essence
à une ouverture des gaz de 1/8 à 1/4.
ÅRalentiıComplètement ouvert
Rapport avec l’ouverture des gaz
Le débit d’essence dans le circuit princi-
pal du carburateur est contrôlé par le
gicleur principal ainsi que par la distance
entre le diffuseur et l’aiguille.
Le débit dépend du diamètre de la por-
tion droite de l’aiguille à une ouverture
des gaz de 1/8 à 1/4 et dépend de la posi-
tion du clip à une ouverture des gaz de 1/
8 à 3/4.
Le débit d’essence est réglé à chaque
degré d’ouverture des gaz par une com-
binaison des facteurs suivants: diamètre
de la partie droite de l’aiguille et position
du clip.
1/4 1/2 3/4
+10%
R
–10%
Q
S
Åı
7 - 7
Ajuste de la aguja del surtidor
La aguja del surtidor se ajusta cambián-
dola.
* Excepto para USA
Las partes cónicas de todas las agujas del
surtidor tienen las mismas posiciones de
arranque pero las agujas están disponi-
bles con diferentes diámetros de partes
rectas.Aguja del surtidor
estándarOBDWR
* OBDUQ

OBDWR - 4
Posición del clip
Diámetro a de la parte
recta
Efectos del cambio de la aguja del sur-
tidor (referencia)
(Diámetro de la parte recta)
Al cambiar el diámetro de la parte recta
se ajusta la mezcla de aire y combustible
cuando el acelerador tiene una abertura
de 1/8 a 1/4.
ÅRalentíıCompletamente abierto
Relación con la abertura del acelerador
La circulación del combustible a través
del sistema principal del carburador es
controlada por el surtidor principal para
después ser regulada por la zona exis-
tente entre la boquilla principal y la
aguja del surtidor.
La circulación del combustible está rela-
cionada con el diámetro de la parte recta
de la aguja del surtidor con una abertura
del acelerador de 1/8 a 1/4 y la posición
del clip con una abertura del acelerador
de 1/8 a 3/4.
Por tanto, la circulación del combustible
está equilibrada en cada etapa de aber-
tura del acelerador mediante la combina-
ción del diámetro de la parte recta de la
aguja del surtidor y la posición del clip.
1/4 1/2 3/4
+10%
R
–10%
Q
S
Åı

7 - 9
TUN
Examples of carburetor setting depending on symptom
This should be taken simply for an example. It is necessary to set the carburetor while checking
the operating conditions of the engine.
Symptom Setting Checking
At full throttle
Hard breathing
Shearing noise
Whitish spark plug
Lean mixtureIncrease main jet calibration no.
(Gradually)Discoloration of spark plug →
If tan color, it is in good condition.
If cannot be corrected:
Clogged float valve seat
Clogged fuel hose
Clogged fuel cock
Check that the accelerator pump oper-
ates smoothly.
At full throttle
Speed pick-up stops
Slow speed pick-up
Slow response
Sooty spark plug
Rich mixtureDecrease main jet calibration no.
(Gradually)Discoloration of spark plug →
If tan color, it is in good condition.
If cannot be corrected:
Clogged air cleaner
Fuel overflow from carburetor
Lean mixture Lower jet needle clip position.
(1 groove down)
The clip position is the jet needle
groove on which the clip is installed.
The positions are numbered from the
top.
Check that the accelerator pump oper-
ates smoothly (except for rich mixture
symptom). Rich mixture Raise jet needle clip position.
(1 groove up)
1/4 ~ 3/4 throttle
Hard breathing
Lack of speedLower jet needle clip position.
(1 groove down)
1/4 ~ 1/2 throttle
Slow speed pick-up
Poor accelerationRaise jet needle clip position.
(1 groove up)
Closed to 1/4 throttle
Hard breathing
Speed downUse jet needle with a smaller diameter. Slow-speed-circuit passage
Clogged → Clean.
Overflow from carburetor
Closed to 1/4 throttle
Poor accelerationUse jet needle with a larger diameter.
Raise jet needle clip position. (1 groove
up)
Poor response in the low to
intermediate speedsRaise jet needle clip position.
If this has no effect, lower the jet needle
clip position.
Poor response when throttle
is opened quicklyCheck overall settings.
Use main jet with a lower calibration no.
Raise jet needle clip position.
(1 groove up)
If these have no effect, use a main jet
with a higher calibration no. and lower
the jet needle clip position.Check air cleaner for fouling.
Check that the accelerator pump oper-
ates smoothly.
Jet needleClip
Groove 7 Groove 6
Groove 5
Groove 4
Groove 3
Groove 2
Groove 1
Leaner
↑
(Standard)
↓
Richer
*
SETTING

TUNAJUSTE

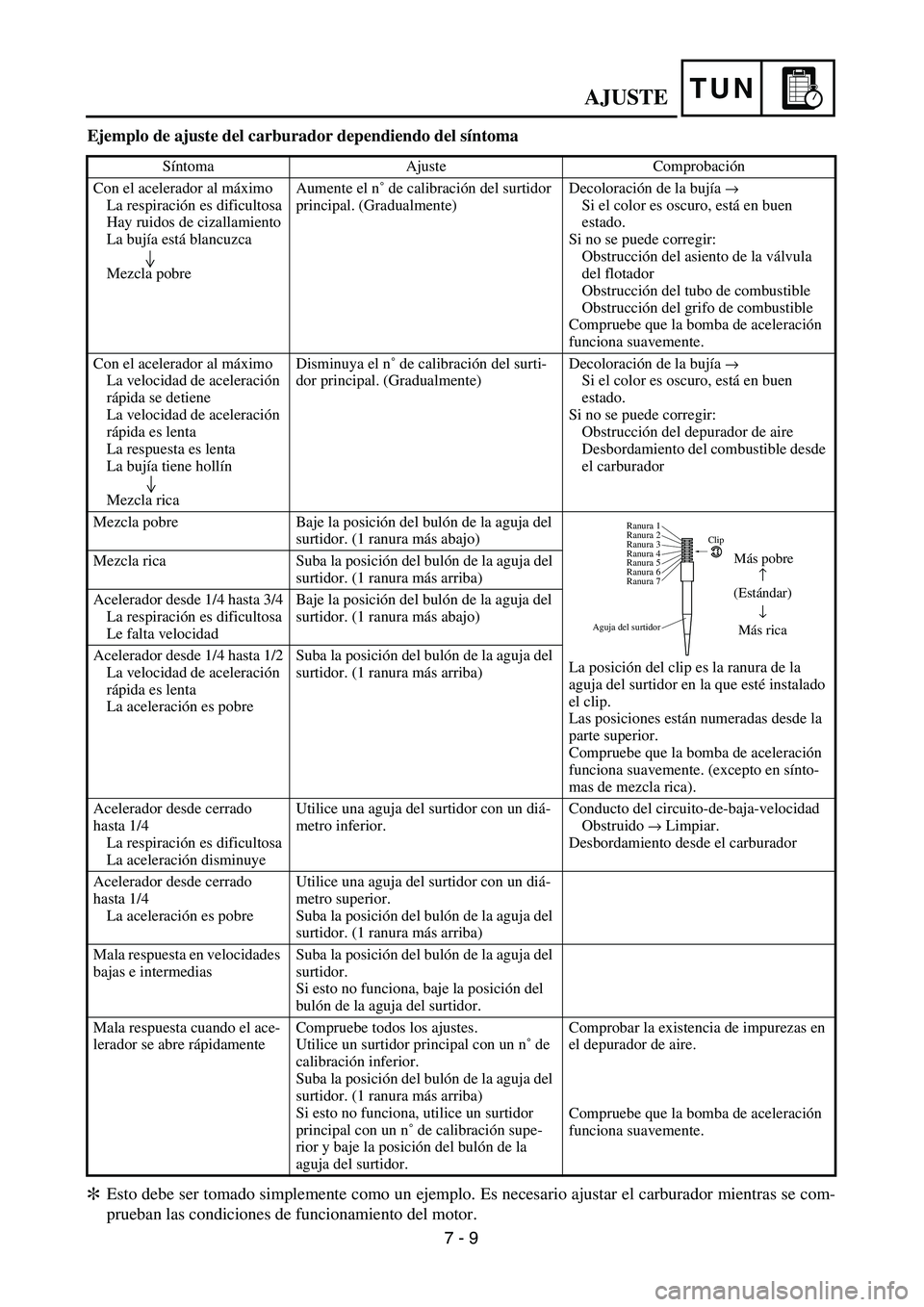

Ejemplo de ajuste del carburador dependiendo del síntoma
Esto debe ser tomado simplemente como un ejemplo. Es necesario ajustar el carburador mientras se com-
prueban las condiciones de funcionamiento del motor.
Síntoma Ajuste Comprobación
Con el acelerador al máximo
La respiración es dificultosa
Hay ruidos de cizallamiento
La bujía está blancuzca
Mezcla pobreAumente el n˚ de calibración del surtidor
principal. (Gradualmente)Decoloración de la bujía
→
Si el color es oscuro, está en buen
estado.
Si no se puede corregir:
Obstrucción del asiento de la válvula
del flotador
Obstrucción del tubo de combustible
Obstrucción del grifo de combustible
Compruebe que la bomba de aceleración
funciona suavemente.
Con el acelerador al máximo
La velocidad de aceleración
rápida se detiene
La velocidad de aceleración
rápida es lenta
La respuesta es lenta
La bujía tiene hollín
Mezcla ricaDisminuya el n˚ de calibración del surti-
dor principal. (Gradualmente)Decoloración de la bujía
→
Si el color es oscuro, está en buen
estado.
Si no se puede corregir:
Obstrucción del depurador de aire
Desbordamiento del combustible desde
el carburador
Mezcla pobre Baje la posición del bulón de la aguja del
surtidor. (1 ranura más abajo)
La posición del clip es la ranura de la
aguja del surtidor en la que esté instalado
el clip.
Las posiciones están numeradas desde la
parte superior.
Compruebe que la bomba de aceleración
funciona suavemente. (excepto en sínto-
mas de mezcla rica). Mezcla rica Suba la posición del bulón de la aguja del
surtidor. (1 ranura más arriba)
Acelerador desde 1/4 hasta 3/4
La respiración es dificultosa
Le falta velocidadBaje la posición del bulón de la aguja del
surtidor. (1 ranura más abajo)
Acelerador desde 1/4 hasta 1/2
La velocidad de aceleración
rápida es lenta
La aceleración es pobreSuba la posición del bulón de la aguja del
surtidor. (1 ranura más arriba)
Acelerador desde cerrado
hasta 1/4
La respiración es dificultosa
La aceleración disminuyeUtilice una aguja del surtidor con un diá-
metro inferior.Conducto del circuito-de-baja-velocidad
Obstruido
→ Limpiar.
Desbordamiento desde el carburador
Acelerador desde cerrado
hasta 1/4
La aceleración es pobreUtilice una aguja del surtidor con un diá-
metro superior.
Suba la posición del bulón de la aguja del
surtidor. (1 ranura más arriba)
Mala respuesta en velocidades
bajas e intermediasSuba la posición del bulón de la aguja del
surtidor.
Si esto no funciona, baje la posición del
bulón de la aguja del surtidor.
Mala respuesta cuando el ace-
lerador se abre rápidamenteCompruebe todos los ajustes.
Utilice un surtidor principal con un n˚ de
calibración inferior.
Suba la posición del bulón de la aguja del
surtidor. (1 ranura más arriba)
Si esto no funciona, utilice un surtidor
principal con un n˚ de calibración supe-
rior y baje la posición del bulón de la
aguja del surtidor.Comprobar la existencia de impurezas en
el depurador de aire.
Compruebe que la bomba de aceleración
funciona suavemente.
Aguja del surtidorClip
Ranura 7 Ranura 6
Ranura 5
Ranura 4
Ranura 3
Ranura 2
Ranura 1
Más pobre
↑
(Estándar)
↓
Más rica
*
7 - 9

TUN

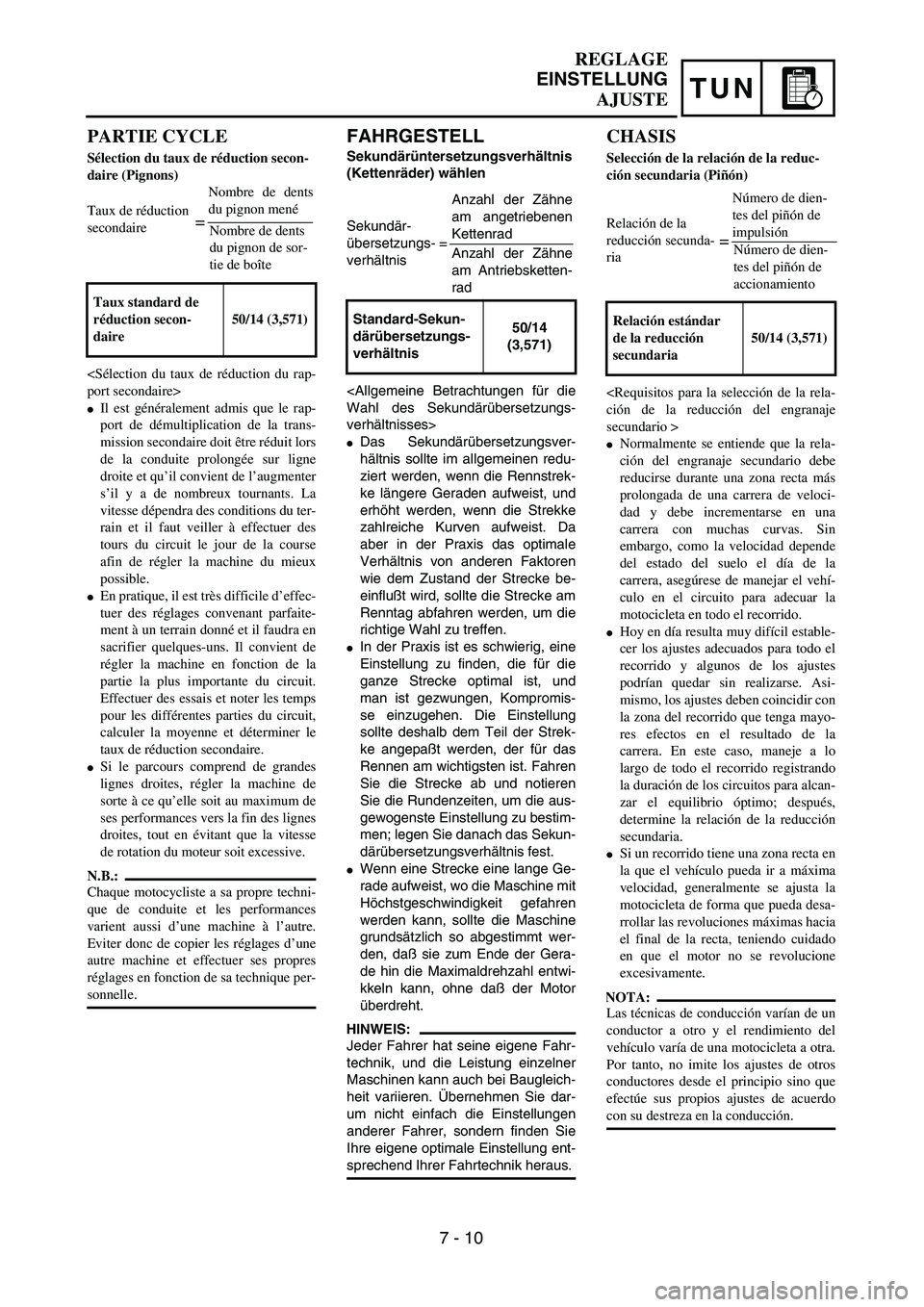

FAHRGESTELL
Sekundärüntersetzungsverhältnis
(Kettenräder) wählen
Sekundär-
übersetzungs- =
verhältnis
Wahl des Sekundärübersetzungs-
verhältnisses>
Das Sekundärübersetzungsver-
hältnis sollte im allgemeinen redu-
ziert werden, wenn die Rennstrek-
ke längere Geraden aufweist, und
erhöht werden, wenn die Strekke
zahlreiche Kurven aufweist. Da
aber in der Praxis das optimale
Verhältnis von anderen Faktoren
wie dem Zustand der Strecke be-
einflußt wird, sollte die Strecke am
Renntag abfahren werden, um die
richtige Wahl zu treffen.
In der Praxis ist es schwierig, eine
Einstellung zu finden, die für die
ganze Strecke optimal ist, und
man ist gezwungen, Kompromis-
se einzugehen. Die Einstellung
sollte deshalb dem Teil der Strek-
ke angepaßt werden, der für das
Rennen am wichtigsten ist. Fahren
Sie die Strecke ab und notieren
Sie die Rundenzeiten, um die aus-
gewogenste Einstellung zu bestim-
men; legen Sie danach das Sekun-
därübersetzungsverhältnis fest.
Wenn eine Strecke eine lange Ge-
rade aufweist, wo die Maschine mit
Höchstgeschwindigkeit gefahren
werden kann, sollte die Maschine
grundsätzlich so abgestimmt wer-
den, daß sie zum Ende der Gera-
de hin die Maximaldrehzahl entwi-
kkeln kann, ohne daß der Motor
überdreht.
HINWEIS:
Jeder Fahrer hat seine eigene Fahr-
technik, und die Leistung einzelner
Maschinen kann auch bei Baugleich-
heit variieren. Übernehmen Sie dar-
um nicht einfach die Einstellungen
anderer Fahrer, sondern finden Sie
Ihre eigene optimale Einstellung ent-
sprechend Ihrer Fahrtechnik heraus.Standard-Sekun-
därübersetzungs-
verhältnis50/14
(3,571)
Anzahl der Zähne
am angetriebenen
Kettenrad
Anzahl der Zähne
am Antriebsketten-
rad
REGLAGE
EINSTELLUNG
AJUSTE
PARTIE CYCLE
Sélection du taux de réduction secon-
daire (Pignons)
Taux de réduction
secondaire
port secondaire>
Il est généralement admis que le rap-
port de démultiplication de la trans-
mission secondaire doit être réduit lors
de la conduite prolongée sur ligne
droite et qu’il convient de l’augmenter
s’il y a de nombreux tournants. La
vitesse dépendra des conditions du ter-
rain et il faut veiller à effectuer des
tours du circuit le jour de la course
afin de régler la machine du mieux
possible.
En pratique, il est très difficile d’effec-
tuer des réglages convenant parfaite-
ment à un terrain donné et il faudra en
sacrifier quelques-uns. Il convient de
régler la machine en fonction de la
partie la plus importante du circuit.
Effectuer des essais et noter les temps
pour les différentes parties du circuit,
calculer la moyenne et déterminer le
taux de réduction secondaire.
Si le parcours comprend de grandes
lignes droites, régler la machine de
sorte à ce qu’elle soit au maximum de
ses performances vers la fin des lignes
droites, tout en évitant que la vitesse
de rotation du moteur soit excessive.
N.B.:
Chaque motocycliste a sa propre techni-
que de conduite et les performances
varient aussi d’une machine à l’autre.
Eviter donc de copier les réglages d’une
autre machine et effectuer ses propres
réglages en fonction de sa technique per-
sonnelle.Taux standard de
réduction secon-
daire50/14 (3,571)
Nombre de dents
du pignon mené
Nombre de dents
du pignon de sor-
tie de boîte=
7 - 10
CHASIS
Selección de la relación de la reduc-
ción secundaria (Piñón)
Relación de la
reducción secunda-
ria
ción de la reducción del engranaje
secundario >
Normalmente se entiende que la rela-
ción del engranaje secundario debe
reducirse durante una zona recta más
prolongada de una carrera de veloci-
dad y debe incrementarse en una
carrera con muchas curvas. Sin
embargo, como la velocidad depende
del estado del suelo el día de la
carrera, asegúrese de manejar el vehí-
culo en el circuito para adecuar la
motocicleta en todo el recorrido.
Hoy en día resulta muy difícil estable-
cer los ajustes adecuados para todo el
recorrido y algunos de los ajustes
podrían quedar sin realizarse. Asi-
mismo, los ajustes deben coincidir con
la zona del recorrido que tenga mayo-
res efectos en el resultado de la
carrera. En este caso, maneje a lo
largo de todo el recorrido registrando
la duración de los circuitos para alcan-
zar el equilibrio óptimo; después,
determine la relación de la reducción
secundaria.
Si un recorrido tiene una zona recta en
la que el vehículo pueda ir a máxima
velocidad, generalmente se ajusta la
motocicleta de forma que pueda desa-
rrollar las revoluciones máximas hacia
el final de la recta, teniendo cuidado
en que el motor no se revolucione
excesivamente.
NOTA:
Las técnicas de conducción varían de un
conductor a otro y el rendimiento del
vehículo varía de una motocicleta a otra.
Por tanto, no imite los ajustes de otros
conductores desde el principio sino que
efectúe sus propios ajustes de acuerdo
con su destreza en la conducción. Relación estándar
de la reducción
secundaria50/14 (3,571)
Número de dien-
tes del piñón de
impulsión
Número de dien-
tes del piñón de
accionamiento=

TUN
REGLAGE
EINSTELLUNG
AJUSTE

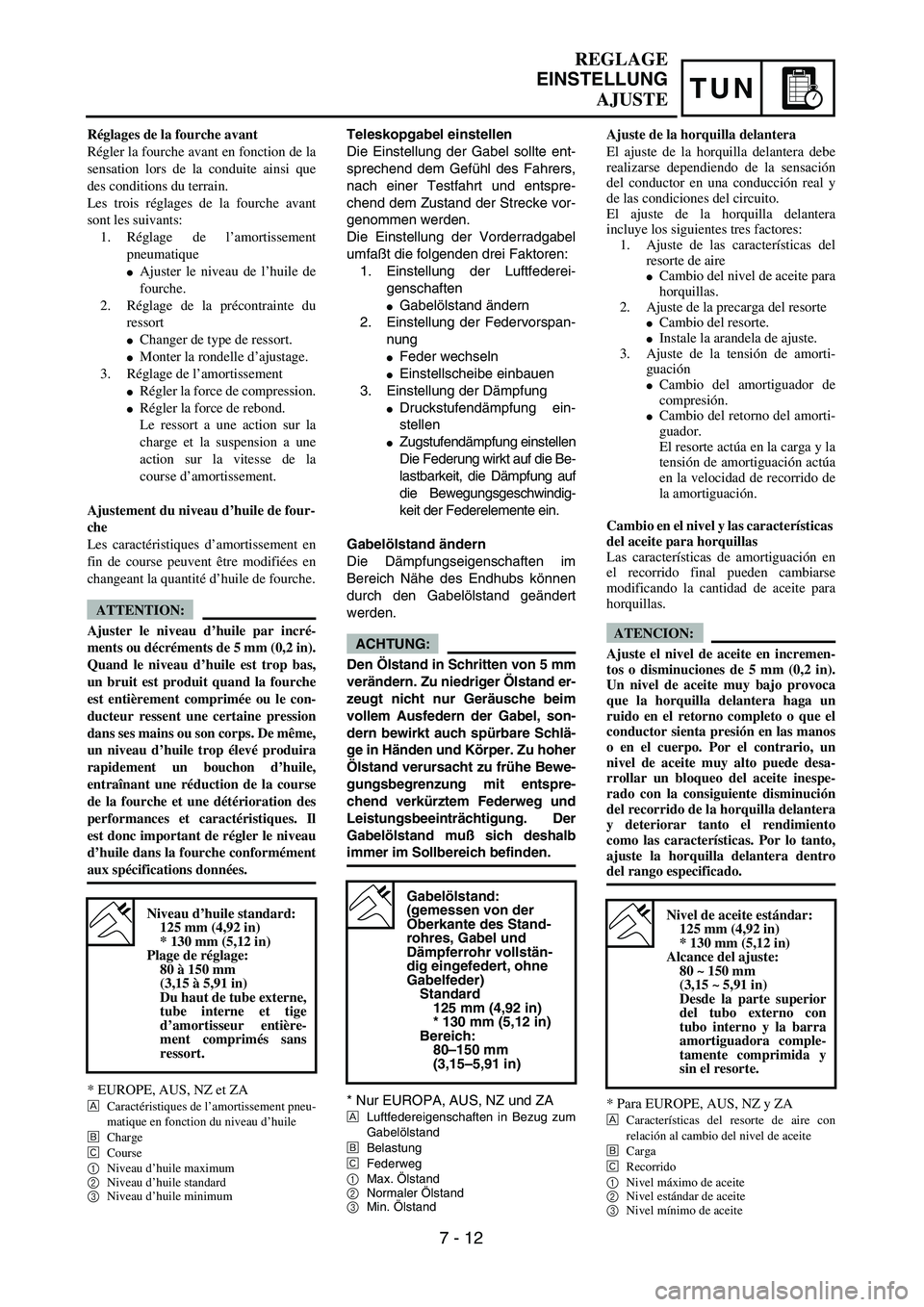

Teleskopgabel einstellen
Die Einstellung der Gabel sollte ent-
sprechend dem Gefühl des Fahrers,
nach einer Testfahrt und entspre-
chend dem Zustand der Strecke vor-
genommen werden.
Die Einstellung der Vorderradgabel
umfaßt die folgenden drei Faktoren:
1. Einstellung der Luftfederei-
genschaften
Gabelölstand ändern
2. Einstellung der Federvorspan-
nung
Feder wechseln
Einstellscheibe einbauen
3. Einstellung der Dämpfung
Druckstufendämpfung ein-
stellen
Zugstufendämpfung einstellen
Die Federung wirkt auf die Be-
lastbarkeit, die Dämpfung auf
die Bewegungsgeschwindig-
keit der Federelemente ein.
Gabelölstand ändern
Die Dämpfungseigenschaften im
Bereich Nähe des Endhubs können
durch den Gabelölstand geändert
werden.
ACHTUNG:
Den Ölstand in Schritten von 5 mm
verändern. Zu niedriger Ölstand er-
zeugt nicht nur Geräusche beim
vollem Ausfedern der Gabel, son-
dern bewirkt auch spürbare Schlä-
ge in Händen und Körper. Zu hoher
Ölstand verursacht zu frühe Bewe-
gungsbegrenzung mit entspre-
chend verkürztem Federweg und
Leistungsbeeinträchtigung. Der
Gabelölstand muß sich deshalb
immer im Sollbereich befinden.
* Nur EUROPA, AUS, NZ und ZA
ÅLuftfedereigenschaften in Bezug zum
Gabelölstand
ıBelastung
ÇFederweg
1Max. Ölstand
2Normaler Ölstand
3Min. Ölstand
Gabelölstand:
(gemessen von der
Oberkante des Stand-
rohres, Gabel und
Dämpferrohr vollstän-
dig eingefedert, ohne
Gabelfeder)
Standard
125 mm (4,92 in)
* 130 mm (5,12 in)
Bereich:
80–150 mm
(3,15–5,91 in)
Réglages de la fourche avant
Régler la fourche avant en fonction de la
sensation lors de la conduite ainsi que
des conditions du terrain.
Les trois réglages de la fourche avant
sont les suivants:
1. Réglage de l’amortissement
pneumatique
Ajuster le niveau de l’huile de
fourche.
2. Réglage de la précontrainte du
ressort
Changer de type de ressort.
Monter la rondelle d’ajustage.
3. Réglage de l’amortissement
Régler la force de compression.
Régler la force de rebond.
Le ressort a une action sur la
charge et la suspension a une
action sur la vitesse de la
course d’amortissement.
Ajustement du niveau d’huile de four-
che
Les caractéristiques d’amortissement en
fin de course peuvent être modifiées en
changeant la quantité d’huile de fourche.
ATTENTION:
Ajuster le niveau d’huile par incré-
ments ou décréments de 5 mm (0,2 in).
Quand le niveau d’huile est trop bas,
un bruit est produit quand la fourche
est entièrement comprimée ou le con-
ducteur ressent une certaine pression
dans ses mains ou son corps. De même,
un niveau d’huile trop élevé produira
rapidement un bouchon d’huile,
entraînant une réduction de la course
de la fourche et une détérioration des
performances et caractéristiques. Il
est donc important de régler le niveau
d’huile dans la fourche conformément
aux spécifications données.
* EUROPE, AUS, NZ et ZA
ÅCaractéristiques de l’amortissement pneu-
matique en fonction du niveau d’huile
ıCharge
ÇCourse
1Niveau d’huile maximum
2Niveau d’huile standard
3Niveau d’huile minimum
Niveau d’huile standard:
125 mm (4,92 in)
* 130 mm (5,12 in)
Plage de réglage:
80 à 150 mm
(3,15 à 5,91 in)
Du haut de tube externe,
tube interne et tige
d’amortisseur entière-
ment comprimés sans
ressort.
7 - 12
Ajuste de la horquilla delantera
El ajuste de la horquilla delantera debe
realizarse dependiendo de la sensación
del conductor en una conducción real y
de las condiciones del circuito.
El ajuste de la horquilla delantera
incluye los siguientes tres factores:
1. Ajuste de las características del
resorte de aire
Cambio del nivel de aceite para
horquillas.
2. Ajuste de la precarga del resorte
Cambio del resorte.Instale la arandela de ajuste.
3. Ajuste de la tensión de amorti-
guación
Cambio del amortiguador de
compresión.
Cambio del retorno del amorti-
guador.
El resorte actúa en la carga y la
tensión de amortiguación actúa
en la velocidad de recorrido de
la amortiguación.
Cambio en el nivel y las características
del aceite para horquillas
Las características de amortiguación en
el recorrido final pueden cambiarse
modificando la cantidad de aceite para
horquillas.
ATENCION:
Ajuste el nivel de aceite en incremen-
tos o disminuciones de 5 mm (0,2 in).
Un nivel de aceite muy bajo provoca
que la horquilla delantera haga un
ruido en el retorno completo o que el
conductor sienta presión en las manos
o en el cuerpo. Por el contrario, un
nivel de aceite muy alto puede desa-
rrollar un bloqueo del aceite inespe-
rado con la consiguiente disminución
del recorrido de la horquilla delantera
y deteriorar tanto el rendimiento
como las características. Por lo tanto,
ajuste la horquilla delantera dentro
del rango especificado.
* Para EUROPE, AUS, NZ y ZA
ÅCaracterísticas del resorte de aire con
relación al cambio del nivel de aceite
ıCarga
ÇRecorrido
1Nivel máximo de aceite
2Nivel estándar de aceite
3Nivel mínimo de aceite
Nivel de aceite estándar:
125 mm (4,92 in)
* 130 mm (5,12 in)
Alcance del ajuste:
80 ~ 150 mm
(3,15 ~ 5,91 in)
Desde la parte superior
del tubo externo con
tubo interno y la barra
amortiguadora comple-
tamente comprimida y
sin el resorte.

TUN
REGLAGE
EINSTELLUNG
AJUSTE

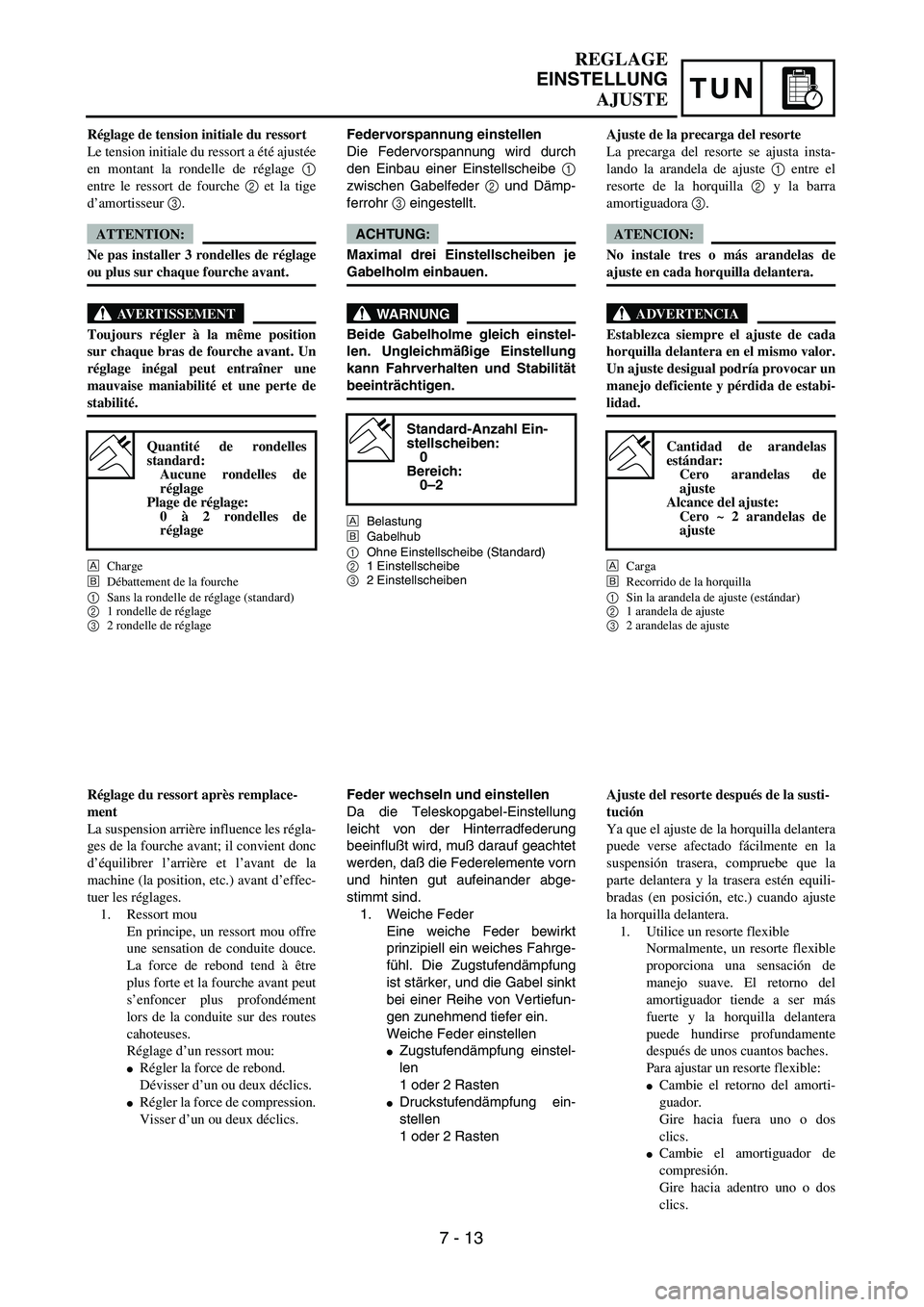

Federvorspannung einstellen
Die Federvorspannung wird durch
den Einbau einer Einstellscheibe 1
zwischen Gabelfeder 2 und Dämp-
ferrohr 3 eingestellt.
ACHTUNG:
Maximal drei Einstellscheiben je
Gabelholm einbauen.
WARNUNG
Beide Gabelholme gleich einstel-
len. Ungleichmäßige Einstellung
kann Fahrverhalten und Stabilität
beeinträchtigen.
ÅBelastung
ıGabelhub
1Ohne Einstellscheibe (Standard)
21 Einstellscheibe
32 Einstellscheiben
Standard-Anzahl Ein-
stellscheiben:
0
Bereich:
0–2
Feder wechseln und einstellen
Da die Teleskopgabel-Einstellung
leicht von der Hinterradfederung
beeinflußt wird, muß darauf geachtet
werden, daß die Federelemente vorn
und hinten gut aufeinander abge-
stimmt sind.
1. Weiche Feder
Eine weiche Feder bewirkt
prinzipiell ein weiches Fahrge-
fühl. Die Zugstufendämpfung
ist stärker, und die Gabel sinkt
bei einer Reihe von Vertiefun-
gen zunehmend tiefer ein.
Weiche Feder einstellen
Zugstufendämpfung einstel-
len
1 oder 2 Rasten
Druckstufendämpfung ein-
stellen
1 oder 2 Rasten Réglage de tension initiale du ressort
Le tension initiale du ressort a été ajustée
en montant la rondelle de réglage 1
entre le ressort de fourche 2 et la tige
d’amortisseur 3.
ATTENTION:
Ne pas installer 3 rondelles de réglage
ou plus sur chaque fourche avant.
AVERTISSEMENT
Toujours régler à la même position
sur chaque bras de fourche avant. Un
réglage inégal peut entraîner une
mauvaise maniabilité et une perte de
stabilité.
ÅCharge
ıDébattement de la fourche
1Sans la rondelle de réglage (standard)
21 rondelle de réglage
32 rondelle de réglage
Quantité de rondelles
standard:
Aucune rondelles de
réglage
Plage de réglage:
0 à 2 rondelles de
réglage
Réglage du ressort après remplace-
ment
La suspension arrière influence les régla-
ges de la fourche avant; il convient donc
d’équilibrer l’arrière et l’avant de la
machine (la position, etc.) avant d’effec-
tuer les réglages.
1. Ressort mou
En principe, un ressort mou offre
une sensation de conduite douce.
La force de rebond tend à être
plus forte et la fourche avant peut
s’enfoncer plus profondément
lors de la conduite sur des routes
cahoteuses.
Réglage d’un ressort mou:
Régler la force de rebond.
Dévisser d’un ou deux déclics.
Régler la force de compression.
Visser d’un ou deux déclics.
7 - 13
Ajuste de la precarga del resorte
La precarga del resorte se ajusta insta-
lando la arandela de ajuste 1 entre el
resorte de la horquilla 2 y la barra
amortiguadora 3.
ATENCION:
No instale tres o más arandelas de
ajuste en cada horquilla delantera.
ADVERTENCIA
Establezca siempre el ajuste de cada
horquilla delantera en el mismo valor.
Un ajuste desigual podría provocar un
manejo deficiente y pérdida de estabi-
lidad.
ÅCarga
ıRecorrido de la horquilla
1Sin la arandela de ajuste (estándar)
21 arandela de ajuste
32 arandelas de ajuste
Cantidad de arandelas
estándar:
Cero arandelas de
ajuste
Alcance del ajuste:
Cero ~ 2 arandelas de
ajuste
Ajuste del resorte después de la susti-
tución
Ya que el ajuste de la horquilla delantera
puede verse afectado fácilmente en la
suspensión trasera, compruebe que la
parte delantera y la trasera estén equili-
bradas (en posición, etc.) cuando ajuste
la horquilla delantera.
1. Utilice un resorte flexible
Normalmente, un resorte flexible
proporciona una sensación de
manejo suave. El retorno del
amortiguador tiende a ser más
fuerte y la horquilla delantera
puede hundirse profundamente
después de unos cuantos baches.
Para ajustar un resorte flexible:
Cambie el retorno del amorti-
guador.
Gire hacia fuera uno o dos
clics.
Cambie el amortiguador de
compresión.
Gire hacia adentro uno o dos
clics.

7 - 15
TUN
EC72P000

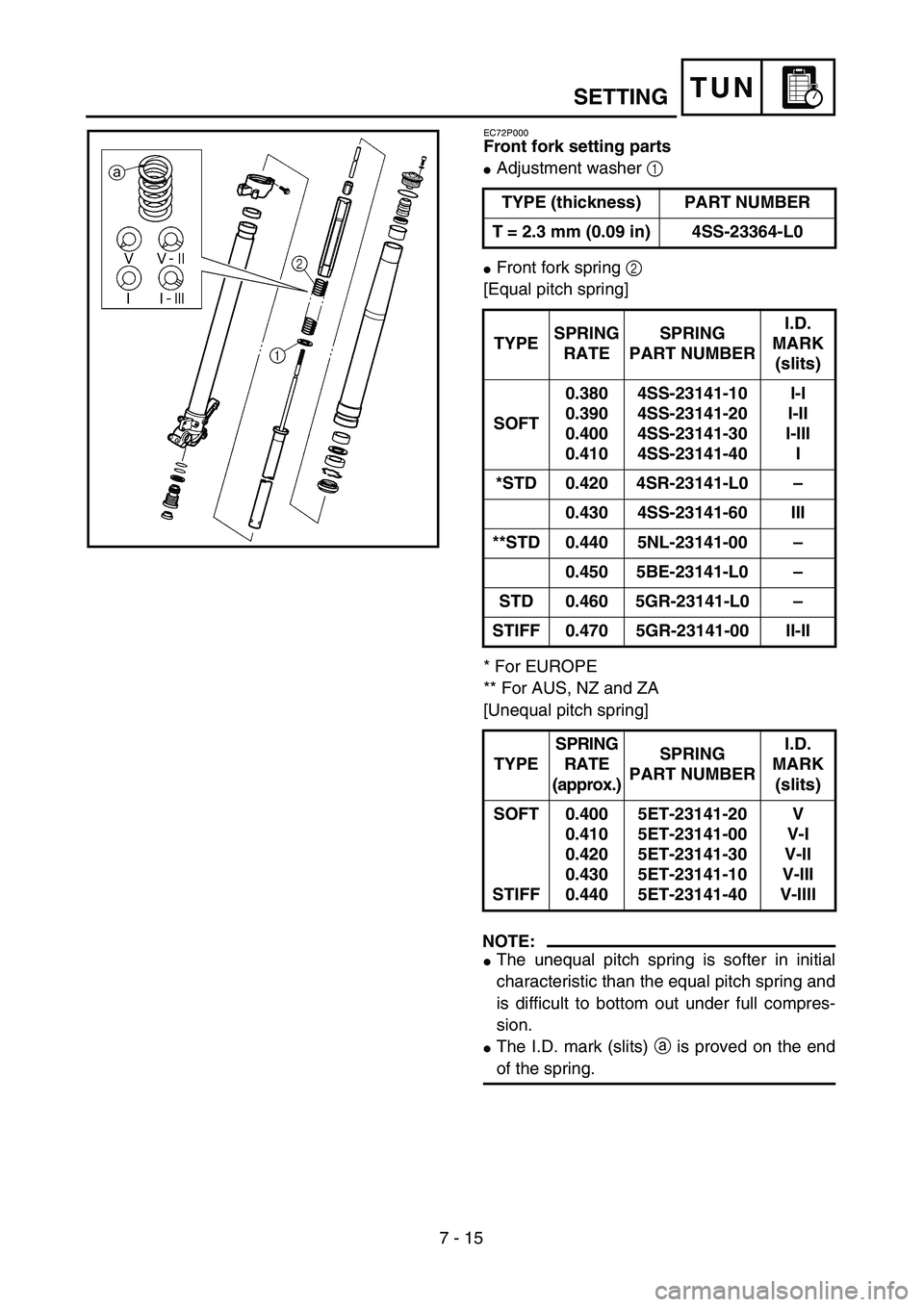

Front fork setting parts
Adjustment washer 1
Front fork spring 2
[Equal pitch spring]
* For EUROPE
** For AUS, NZ and ZA
[Unequal pitch spring]
NOTE:
The unequal pitch spring is softer in initial
characteristic than the equal pitch spring and
is difficult to bottom out under full compres-
sion.
The I.D. mark (slits) a is proved on the end
of the spring.TYPE (thickness) PART NUMBER
T = 2.3 mm (0.09 in) 4SS-23364-L0
TYPESPRING
RATESPRING
PART NUMBERI.D.
MARK
(slits)
SOFT0.380
0.390
0.400
0.4104SS-23141-10
4SS-23141-20
4SS-23141-30
4SS-23141-40I-I
I-II
I-III
I
*STD 0.420 4SR-23141-L0 –
0.430 4SS-23141-60 III
**STD 0.440 5NL-23141-00 –
0.450 5BE-23141-L0 –
STD 0.460 5GR-23141-L0 –
STIFF 0.470 5GR-23141-00 II-II
TYPESPRING
RATE
(approx.)SPRING
PART NUMBERI.D.
MARK
(slits)
SOFT
STIFF0.400
0.410
0.420
0.430
0.4405ET-23141-20
5ET-23141-00
5ET-23141-30
5ET-23141-10
5ET-23141-40V
V-I
V-II
V-III
V-IIII
SETTING

TUN

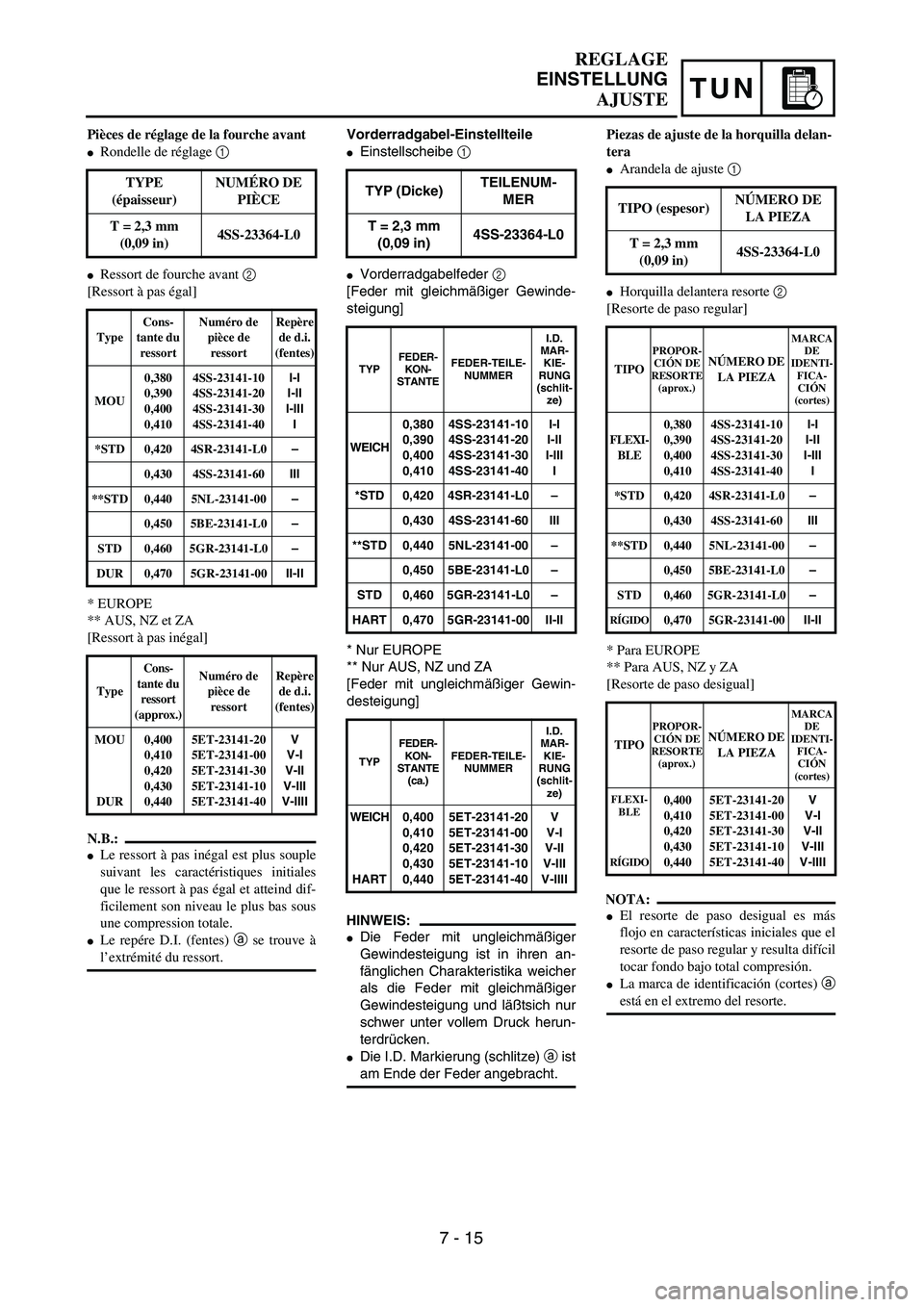

Vorderradgabel-Einstellteile
Einstellscheibe 1
Vorderradgabelfeder 2
[Feder mit gleichmäßiger Gewinde-
steigung]
* Nur EUROPE
** Nur AUS, NZ und ZA
[Feder mit ungleichmäßiger Gewin-
desteigung]
HINWEIS:
Die Feder mit ungleichmäßiger
Gewindesteigung ist in ihren an-
fänglichen Charakteristika weicher
als die Feder mit gleichmäßiger
Gewindesteigung und läßtsich nur
schwer unter vollem Druck herun-
terdrücken.
Die I.D. Markierung (schlitze) a ist
am Ende der Feder angebracht.TYP (Dicke)TEILENUM-
MER
T = 2,3 mm
(0,09 in)4SS-23364-L0
TYPFEDER-
KON-
STANTEFEDER-TEILE-
NUMMERI.D.
MAR-
KIE-
RUNG
(schlit-
ze)
WEICH0,380
0,390
0,400
0,4104SS-23141-10
4SS-23141-20
4SS-23141-30
4SS-23141-40I-I
I-II
I-III
I
*STD 0,420 4SR-23141-L0–
0,430 4SS-23141-60 III
**STD 0,440 5NL-23141-00–
0,450 5BE-23141-L0–
STD 0,460 5GR-23141-L0–
HART 0,470 5GR-23141-00 II-II
TYPFEDER-
KON-
STANTE
(ca.)FEDER-TEILE-
NUMMERI.D.
MAR-
KIE-
RUNG
(schlit-
ze)
WEICH
HART0,400
0,410
0,420
0,430
0,4405ET-23141-20
5ET-23141-00
5ET-23141-30
5ET-23141-10
5ET-23141-40V
V-I
V-II
V-III
V-IIII
REGLAGE
EINSTELLUNG
AJUSTE
Pièces de réglage de la fourche avant
Rondelle de réglage 1
Ressort de fourche avant 2
[Ressort à pas égal]
* EUROPE
** AUS, NZ et ZA
[Ressort à pas inégal]
N.B.:
Le ressort à pas inégal est plus souple
suivant les caractéristiques initiales
que le ressort à pas égal et atteind dif-
ficilement son niveau le plus bas sous
une compression totale.
Le repére D.I. (fentes) a se trouve à
l’extrémité du ressort. TYPE
(épaisseur)NUMÉRO DE
PIÈCE
T = 2,3 mm
(0,09 in)4SS-23364-L0
TypeCons-
tante du
ressortNuméro de
pièce de
ressortRepère
de d.i.
(fentes)
MOU0,380
0,390
0,400
0,4104SS-23141-10
4SS-23141-20
4SS-23141-30
4SS-23141-40I-I
I-II
I-III
I
*STD 0,420 4SR-23141-L0–
0,430 4SS-23141-60III
**STD 0,440 5NL-23141-00–
0,450 5BE-23141-L0–
STD 0,460 5GR-23141-L0–
DUR 0,470 5GR-23141-00II-II
TypeCons-
tante du
ressort
(approx.)Numéro de
pièce de
ressortRepère
de d.i.
(fentes)
MOU
DUR0,400
0,410
0,420
0,430
0,4405ET-23141-20
5ET-23141-00
5ET-23141-30
5ET-23141-10
5ET-23141-40V
V-I
V-II
V-III
V-IIII
7 - 15
Piezas de ajuste de la horquilla delan-
tera
Arandela de ajuste 1
Horquilla delantera resorte 2
[Resorte de paso regular]
* Para EUROPE
** Para AUS, NZ y ZA
[Resorte de paso desigual]
NOTA:
El resorte de paso desigual es más
flojo en características iniciales que el
resorte de paso regular y resulta difícil
tocar fondo bajo total compresión.
La marca de identificación (cortes) a
está en el extremo del resorte. TIPO (espesor)NÚMERO DE
LA PIEZA
T = 2,3 mm
(0,09 in)4SS-23364-L0
TIPO
PROPOR-
CIÓN DE
RESORTE
(aprox.)NÚMERO DE
LA PIEZA
MARCA
DE
IDENTI-
FICA-
CIÓN
(cortes)
FLEXI-
BLE0,380
0,390
0,400
0,4104SS-23141-10
4SS-23141-20
4SS-23141-30
4SS-23141-40I-I
I-II
I-III
I
*STD 0,420 4SR-23141-L0–
0,430 4SS-23141-60III
**STD 0,440 5NL-23141-00–
0,450 5BE-23141-L0–
STD 0,460 5GR-23141-L0–
RÍGIDO0,470 5GR-23141-00II-II
TIPO
PROPOR-
CIÓN DE
RESORTE
(aprox.)NÚMERO DE
LA PIEZA
MARCA
DE
IDENTI-
FICA-
CIÓN
(cortes)
FLEXI-
BLE
RÍGIDO
0,400
0,410
0,420
0,430
0,4405ET-23141-20
5ET-23141-00
5ET-23141-30
5ET-23141-10
5ET-23141-40V
V-I
V-II
V-III
V-IIII
