5 - 29
CHAS
FOURCHE AVANT
TELESKOPGABEL
HORQUILLA DELANTERA
HANDHABUNGSHINWEIS
HINWEIS:
Die Teleskopgabel erfordert beson-
dere Aufmerksamkeit und sollte am
besten vom Yamaha-Händler gewar-
tet werden.
ACHTUNG:
Um einen plötzlichen Druckverlust
und damit verbundene Gefahren
zu vermeiden, unbedingt folgen-
de Hinweise beachten:
Der feine Teleskopgabel-Mecha-
nismus ist sehr auf Fremdstoffe
anfällig.
Deshalb beim Gabelölwechsel
sowie bei der Demontage und -
Montage darauf achten, daß
keine Fremdstoffe in die Tele-
skopgabel eindringen.
Vor dem Lösen der Verschluß-
schrauben unbedingt die Luft
aus den Gabelbeinen vollstän-
dig ablassen.
AUSBAU
Verschlußschraube
1. Demontieren:
Verschlußschraube 1
(vom Standrohr)
HINWEIS:
Die Verschlußschrauben vor der Te-
leskopgabel-Demontage lockern.
2. Demontieren:
Verschlußschraube 1
HINWEIS:
Die Gabelfeder komprimieren und
dabei einen flachen Schlüssel 2
zwischen dem Distanzstück 3 und
dem Federsitz 4 ansetzen.
Die Sicherungsmutter 5 gegenhal-
ten und die Verschlußschraube lö-
sen. REMARQUES CONCERNANT LA
MANIPULATION
N.B.:
La fourche avant nécessite une soi-
gneuse attention. Il est donc recom-
mandé de la faire entretenir chez le
revendeur.
ATTENTION:
Pour éviter une explosion accidentelle,
les instructions suivantes doivent être
observées:
La construction interne d’une four-
che avant à tige de piston incorpo-
rée est très sophistiquée et est
particulièrement sensible aux subs-
tances étrangères.
Faire suffisamment attention à ne
pas laisser pénétrer de substances
étrangères lorsque l’huile est rem-
placée ou lorsque la fourche avant
est démontée ou remontée.
Avant de dévisser les boulons capu-
chons ou d’enlever la fourche avant,
être sûr d’avoir complètement
extrait l’air du réservoir d’air.
POINTS DE DEPOSE
Boulon capuchon
1. Déposer:
Boulon capuchon 1
Du tube externe.
N.B.:
Avant de démonter la fourche avant de la
machine, desserrer le boulon capuchon.
2. Déposer:
Boulon capuchon 1
N.B.:
Tout en comprimant le ressort de four-
che, placer la clé à ergots fine 2 entre
l’entretoise 3 et le guide de ressort
4.
Maintenir le contre-écrou 5 et retirer
le boulon capuchon.NOTA DE MANEJO
NOTA:
La horquilla delantera requiere una aten-
ción especial. Por ello, recomendamos
que el mantenimiento de la horquilla
delantera se realice en el concesionario.
ATENCION:
Para evitar una explosión accidental,
tenga en cuenta las siguientes instruc-
ciones:
La horquilla delantera, con una
varilla del pistón incorporada, tiene
una construcción interna muy sofis-
ticada que es especialmente sensible
a los materiales extraños.
Tenga especial cuidado en que no
penetre ningún material extraño
cuando cambie el aceite o cuando
desmonte la horquilla delantera y la
monte nuevamente.
Antes de extraer los pernos de la
tapa o las horquillas delanteras, ase-
gúrese de extraer completamente el
aire de la cámara de aire.
PUNTOS DE EXTRACCIÓN
Perno de la tapa
1. Extraer:
Perno de la tapa 1
Desde el tubo externo.
NOTA:
Antes de extraer la horquilla delantera
del vehículo, afloje el perno de la tapa.
2. Extraer:
Perno de la tapa 1
NOTA:
Mientras comprime el resorte de la
horquilla, coloque una llave inglesa
delgada 2 entre el separador 3 y la
guía del resorte 4.
Sujete la contratuerca 5 y extraiga el
perno de la tapa.

5 - 30
CHAS
Gleitrohr
1. Demontieren:
Staubschutzring 1
Sicherungsring 2
Einen Schlitzschraubendre-
her verwenden.
ACHTUNG:
Das Gleitrohr nicht beschädigen.
2. Demontieren:
Gleitrohr 1
Arbeitsschritte:
Standrohr langsam in das Gleit-
rohr hineinschieben a und kurz
vor dem Anschlag rasch zurück-
ziehen b.
Vorgang wiederholen, bis das
Standrohr sich vom Gleitrohr
trennt.
Dämpferrohr
1. Demontieren:
Luftventil 1
Dämpferrohr 2
HINWEIS:
Das Dämpferrohr mit dem Dämpfer-
rohr-Halter 3 festhalten.
PRÜFUNG
Dämpferrohr
1. Kontrollieren:
Dämpferrohr 1
Verbiegung/Beschädigung
→ Erneuern.
ACHTUNG:
Die Kolbenstange und der gesam-
te interne Teleskopgabel-Mecha-
nismus sind sehr empfindlich ge-
gen Fremdkörper.
Beim Zerlegen und Zusammenbau
der Teleskopgabel darauf achten,
daß keinerlei Fremdkörper in das
Gabelöl gelangen.
Dämpferrohr-Halter:
YM-1423/90890-01423
FOURCHE AVANT
TELESKOPGABEL
HORQUILLA DELANTERA
Tube interne
1. Déposer:
Joint antipoussière 1
Bague d’arrêt 2
En utilisant un tournevis à lame
droite.
ATTENTION:
Faire attention à ne pas rayer le tube
interne.
2. Déposer:
Tube interne 1
Etapes de la dépose de la bague
d’étanchéité:
Enfoncer lentement a le tube
interne jusqu’à ce qu’il soit presque
en butée puis le retirer rapidement
b.
Répéter cette opération jusqu’à ce
que le tube interne puisse être
enlevé du tube externe.
Tige d’amortisseur
1. Déposer:
Soupape de base 1
Tige d’amortisseur 2
N.B.:
Utiliser la poignée de tige d’amortisseur
3 pour bloquer la tige d’amortisseur.
CONTROLE
Tige d’amortisseur
1. Contrôler:
Tige d’amortisseur 1
Courbure/endommagement →
Changer la tige d’amortisseur.
ATTENTION:
La construction interne d’une four-
che avant à tige de piston incorporée
est très sophistiquée et est particuliè-
rement sensible aux substances étran-
gères.
Faire suffisamment attention à ne pas
laisser pénétrer de substances étran-
gères lorsque l’huile est remplacée ou
lorsque la fourche avant est démontée
ou remontée.
Poignée de tige d’amortis-
seur:
YM-1423/90890-01423
Tubo interno
1. Extraer:
Guardapolvos 1
Aro de tope 2
Con un destornillador de
cabeza ranurada.
ATENCION:
Tenga cuidado de no arañar el tubo
interno.
2. Extraer:
Tubo interno 1
Pasos de extracción del retén de
aceite:
Empuje hacia adentro lentamente el
tubo interno a justo antes de que
toque el fondo y después sáquelo
rápidamente b.
Repita este paso hasta que el tubo
interno pueda extraerse del tubo
externo.
Barra amortiguadora
1. Extraer:
Válvula base 1
Barra amortiguadora 2
NOTA:
Utilice un soporte de la barra amortigua-
dora 3 para bloquear la barra amorti-
guadora.
INSPECCIÓN
Barra amortiguadora
1. Inspeccionar:
Barra amortiguadora 1
Deformación/daños → Reem-
plazar la barra amortiguadora.
ATENCION:
La horquilla delantera, con una vari-
lla del pistón incorporada, tiene una
construcción interna muy sofisticada
que es especialmente sensible a los
materiales extraños.
Tenga especial cuidado en que no
penetre ningún material extraño
cuando cambie el aceite o cuando des-
monte la horquilla delantera y la
monte nuevamente.
Soporte de la barra del
amortiguador:
YM-1423/90890-01423

5 - 31
CHAS
Luftventil
1. Kontrollieren:
Luftventil 1
Verschleiß/Beschädigung →
Erneuern.
O-Ring 2
Beschädigung → Erneuern.
Gabelfeder
1. Messen:
Ungespannte Länge der Ga-
belfeder a
Unvorschriftsmäßig →
Erneuern.
Gleitrohr
1. Kontrollieren:
Gleitrohr a
Riefen → Instand setzen
oder erneuern.
Naßschleifpapier der Kör-
nung 1.000 verwenden.
Dämpferrohrbuchse
beschädigt → Erneuern.
Standrohrverbiegung
Unvorschriftsmäßig →
Erneuern.
Eine Meßuhr 1 verwenden.
HINWEIS:
Die Verbiegung entspricht der Hälfte
der Meßuhr-Anzeige.
WARNUNG
Niemals versuchen, ein verzoge-
nes Standrohr zu richten, weil da-
durch seine Stabilität verloren
geht.
Standrohr
1. Kontrollieren:
Standrohr 1
Riefen/Verschleiß/Beschä-
digung → Erneuern.
Ungespannte Länge der
Gabelfeder:
Standard
460 mm
(18,1 in)455 mm
(17,9 in)
Max. Standrohrverbie-
gung:
0,2 mm (0,008 in)
FOURCHE AVANT
TELESKOPGABEL
HORQUILLA DELANTERA
Soupape de base
1. Contrôler:
Ensemble clapet 1
Usure/endommagement →
Changer.
Joint torique 2
Endommagement → Changer.
Ressort de fourche
1. Mesurer:
Longueur libre de ressort de
fourche a
Hors spécification → Changer.
Tube interne
1. Contrôler:
Tube interne a
Rayures → Réparer ou rempla-
cer.
Utiliser du papier de verre
humide n˚ 1.000.
Butée hydraulique endomma-
gée → Changer.
Déformations de tube interne
Hors spécification → Changer.
Utiliser le comparateur 1.
N.B.:
La valeur de courbure est indiquée par la
moitié de la valeur du comparateur à
cadran.
AVERTISSEMENT
Ne pas tenter de redresser un tube
interne tordu, car cela risquerait de
l’affaiblir dangereusement.
Tube externe
1. Contrôler:
Tube externe 1
Rayures/usure/endommage-
ment → Changer.
Longueur libre de ressort
de fourche:
Standard
460 mm
(18,1 in)455 mm
(17,9 in)
Limite de déformation de
tube interne:
0,2 mm (0,008 in)
Válvula base
1. Inspeccionar:
Conjunto de la válvula 1
Desgaste/daños → Reempla-
zar.
Junta tórica 2
Daños → Reemplazar.
Resorte de la horquilla
1. Medir:
Longitud libre del resorte de la
horquilla a
Fuera de especificaciones →
Reemplazar.
Tubo interno
1. Inspeccionar:
Superficie del tubo interno a
Marcas de muescas → Reparar
o reemplazar.
Utilice papel esmeril húmedo
de grado 1.000.
Pieza de bloqueo del aceite
dañada → Reemplazar.
Deformaciones del tubo interno
Fuera de especificaciones →
Reemplazar.
Utilice el calibre de cuadrantes
1.
NOTA:
El valor de deformación se indica como
la mitad del valor de la lectura del calibre
de cuadrantes.
ADVERTENCIA
No intente enderezar un tubo interno
deformado ya que podría debilitarlo
peligrosamente.
Tubo externo
1. Inspeccionar:
Tubo externo 1
Marcas de muestras/desgaste/
daños → Reemplazar.
Longitud libre del resorte
de la horquilla:
Estándar
460 mm
(18,1 in)455 mm
(17,9 in)
Límite de deformación del
tubo interno:
0,2 mm (0,008 in)

5 - 35
CHAS
FOURCHE AVANT
TELESKOPGABEL
HORQUILLA DELANTERA
13. Kontrollieren:
Leichtgängigkeit des Stand-
rohres
Schwergängigkeit → Die
Schritte 2 bis 12 wiederho-
len.
14. Die Teleskopgabel ganz zu-
sammendrücken.
15. Befüllen:
Gleitrohr
(bis zum Rand mit Öl 1 der
empfohlenen Sorte)
ACHTUNG:
Ausschließlich Öl der empfohle-
nen Sorte verwenden, um die
richtige Funktion der Teleskop-
gabel zu gewährleisten.
UNTER KEINEN UMSTÄNDEN
Fremdkörper in die Teleskopga-
bel eindringen lassen.
Empfohlene Ölsorte:
Gabelöl “01”
16. Nach dem Befüllen der Gabel
muß das Dämpferrohr 1
mehrmals (mindestens 10
Mal) ein- und ausgefedert wer-
den, damit sich das Gabelöl
verteilt.
17. Befüllen:
Gleitrohr
(bis zum Rand mit Öl der
empfohlenen Sorte)
18. Danach muß das Standrohr 1
langsam um maximal 200 mm
(7,9 in) ein- und ausgefedert
werden, damit sich das Gabel-
öl verteilt.
HINWEIS:
Wird das Standrohr mehr als
200 mm (7,9 in) ein- oder ausgefe-
dert, tritt Luft ein. In diesem Fall die
Schritte 15 bis 18 wiederholen. 13. Contrôler:
Mouvement régulier du tube

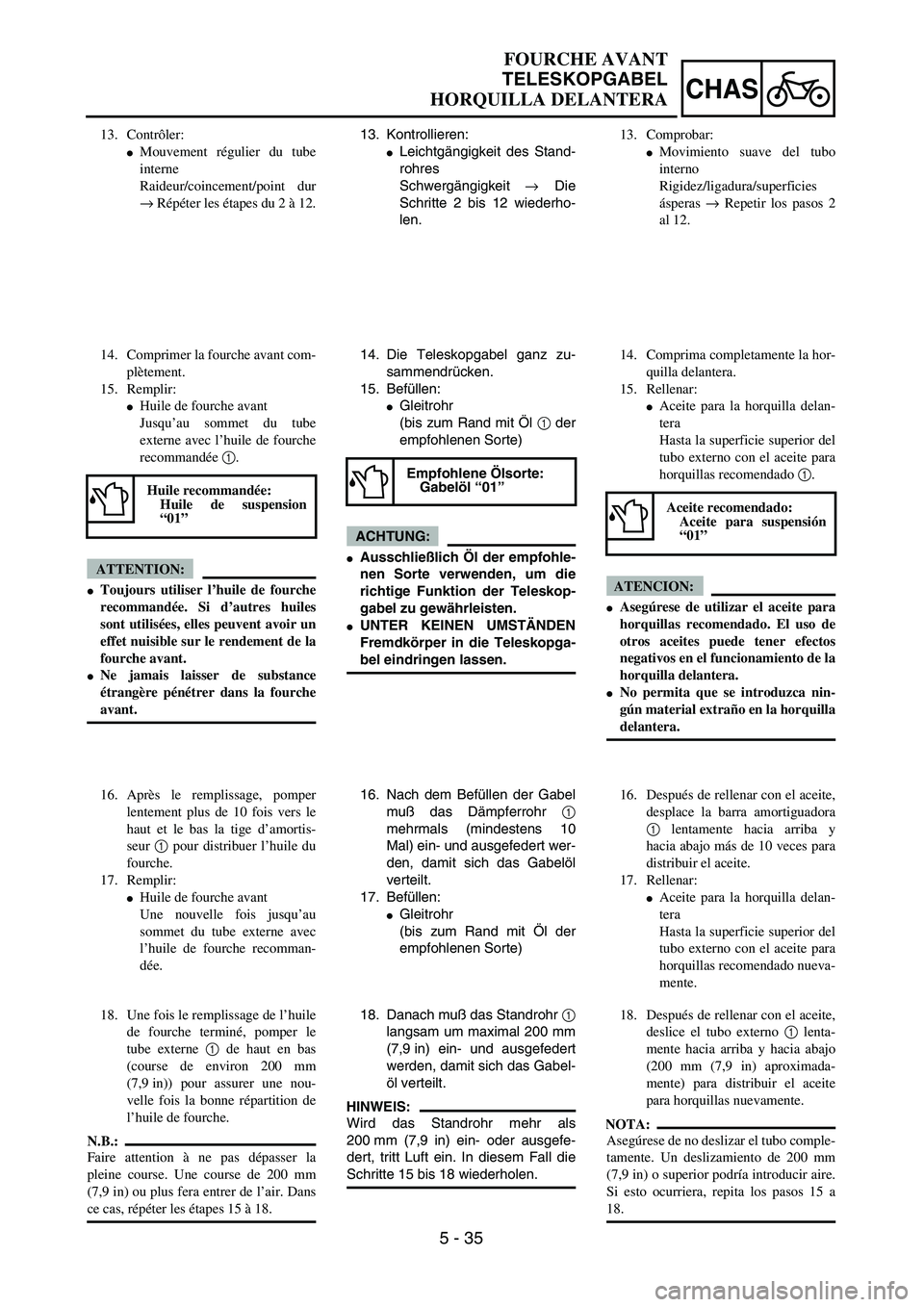

interne
Raideur/coincement/point dur
→ Répéter les étapes du 2 à 12.
14. Comprimer la fourche avant com-
plètement.
15. Remplir:
Huile de fourche avant
Jusqu’au sommet du tube
externe avec l’huile de fourche
recommandée 1.
ATTENTION:
Toujours utiliser l’huile de fourche
recommandée. Si d’autres huiles
sont utilisées, elles peuvent avoir un
effet nuisible sur le rendement de la
fourche avant.
Ne jamais laisser de substance
étrangère pénétrer dans la fourche
avant.
Huile recommandée:
Huile de suspension
“01”
16. Après le remplissage, pomper
lentement plus de 10 fois vers le
haut et le bas la tige d’amortis-
seur 1 pour distribuer l’huile du
fourche.
17. Remplir:
Huile de fourche avant
Une nouvelle fois jusqu’au
sommet du tube externe avec
l’huile de fourche recomman-
dée.
18. Une fois le remplissage de l’huile
de fourche terminé, pomper le
tube externe 1 de haut en bas
(course de environ 200 mm
(7,9 in)) pour assurer une nou-
velle fois la bonne répartition de
l’huile de fourche.
N.B.:
Faire attention à ne pas dépasser la
pleine course. Une course de 200 mm
(7,9 in) ou plus fera entrer de l’air. Dans
ce cas, répéter les étapes 15 à 18.13. Comprobar:
Movimiento suave del tubo
interno
Rigidez/ligadura/superficies
ásperas → Repetir los pasos 2
al 12.
14. Comprima completamente la hor-
quilla delantera.
15. Rellenar:
Aceite para la horquilla delan-
tera
Hasta la superficie superior del
tubo externo con el aceite para
horquillas recomendado 1.
ATENCION:
Asegúrese de utilizar el aceite para
horquillas recomendado. El uso de
otros aceites puede tener efectos
negativos en el funcionamiento de la
horquilla delantera.
No permita que se introduzca nin-
gún material extraño en la horquilla
delantera.
Aceite recomendado:
Aceite para suspensión
“01”
16. Después de rellenar con el aceite,
desplace la barra amortiguadora
1 lentamente hacia arriba y
hacia abajo más de 10 veces para
distribuir el aceite.
17. Rellenar:
Aceite para la horquilla delan-
tera
Hasta la superficie superior del
tubo externo con el aceite para
horquillas recomendado nueva-
mente.
18. Después de rellenar con el aceite,
deslice el tubo externo 1 lenta-
mente hacia arriba y hacia abajo
(200 mm (7,9 in) aproximada-
mente) para distribuir el aceite
para horquillas nuevamente.
NOTA:
Asegúrese de no deslizar el tubo comple-
tamente. Un deslizamiento de 200 mm
(7,9 in) o superior podría introducir aire.
Si esto ocurriera, repita los pasos 15 a
18.

5 - 36
CHAS
FOURCHE AVANT
TELESKOPGABEL
HORQUILLA DELANTERA
19. Zehn Minuten warten, bis et-
waige Luftbläschen sich auf-
gelöst haben, bevor der Ga-
belölstand gemessen wird.
HINWEIS:
Das Gleitrohr bis zum Rand mit Ga-
belöl befüllen, anderenfalls verteilt
sich das Öl nicht richtig und kann der
richtige Ölstand nicht erreicht wer-
den.
Sicherstellen, daß sich keine Luft in
der Teleskopgabel befindet.
20. Messen:
Gabelölstand (links und
rechts) a
Unvorschriftsmäßig → Korri-
gieren.
* Nur EUROPA, AUS, NZ und ZA
HINWEIS:
Bei der Gabelölstandkontrolle muß
der Federsitz 2 montiert sein.
WARNUNG
Der Ölstand beider Gabelholme
muß identisch sein und sich im
Sollbereich befinden. Ungleichmä-
ßiger Ölstand in den Gabelholmen
kann Fahrverhalten und Stabilität
beeinträchtigen.
Gabelölstand:
(gemessen von der
Oberkante des Stand-
rohres, Gabel und
Dämpferrohr 1 voll-
ständig eingefedert,
ohne Gabelfeder)
Standard
125 mm (4,92 in)
* 130 mm (5,12 in)
Sollbereich:
80–150 mm
(3,15–5,91 in)

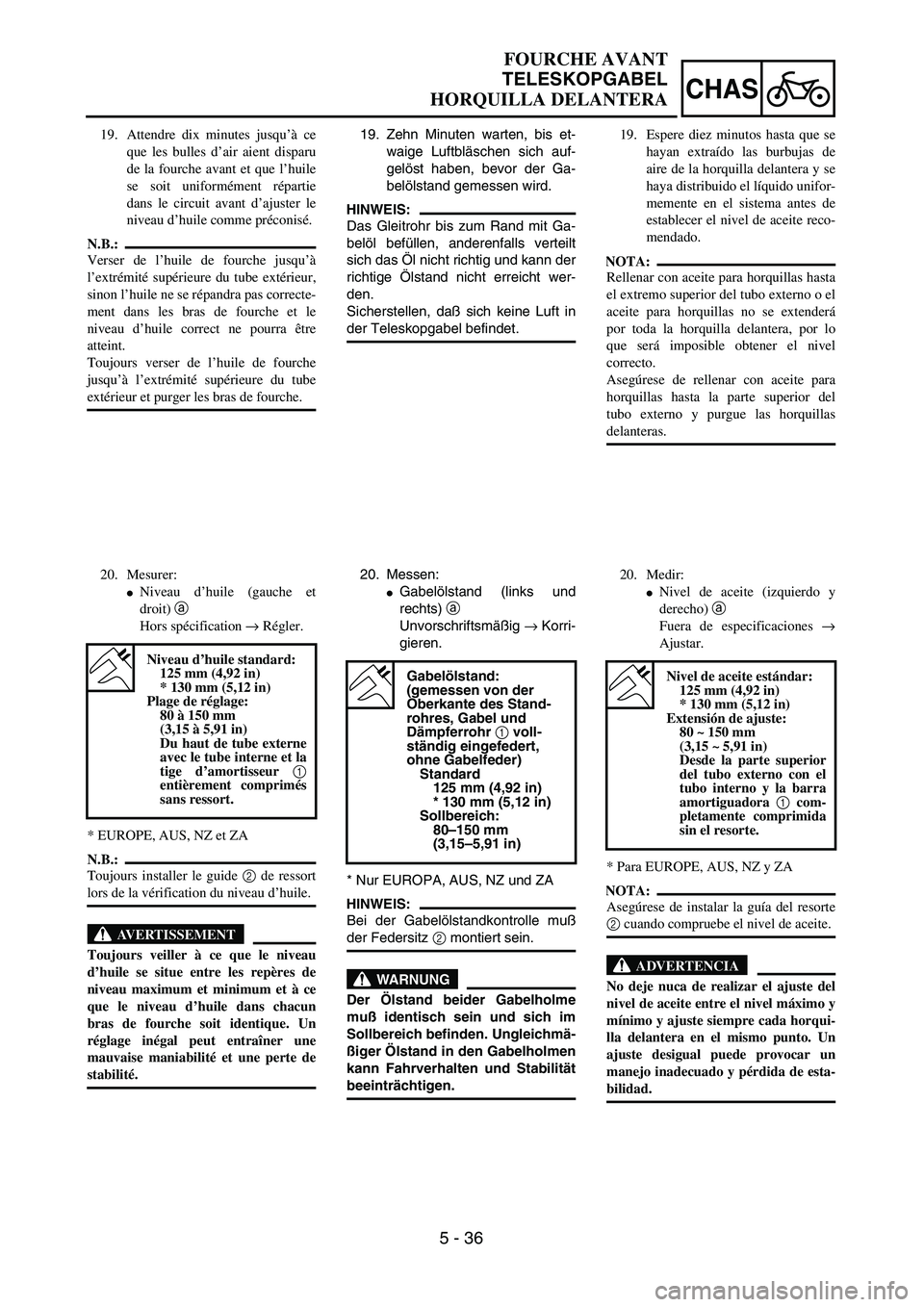

19. Attendre dix minutes jusqu’à ce
que les bulles d’air aient disparu
de la fourche avant et que l’huile
se soit uniformément répartie
dans le circuit avant d’ajuster le
niveau d’huile comme préconisé.
N.B.:
Verser de l’huile de fourche jusqu’à
l’extrémité supérieure du tube extérieur,
sinon l’huile ne se répandra pas correcte-
ment dans les bras de fourche et le
niveau d’huile correct ne pourra être
atteint.
Toujours verser de l’huile de fourche
jusqu’à l’extrémité supérieure du tube
extérieur et purger les bras de fourche.
20. Mesurer:
Niveau d’huile (gauche et
droit) a
Hors spécification → Régler.
* EUROPE, AUS, NZ et ZA
N.B.:
Toujours installer le guide 2 de ressort
lors de la vérification du niveau d’huile.
AVERTISSEMENT
Toujours veiller à ce que le niveau
d’huile se situe entre les repères de
niveau maximum et minimum et à ce
que le niveau d’huile dans chacun
bras de fourche soit identique. Un
réglage inégal peut entraîner une
mauvaise maniabilité et une perte de
stabilité.
Niveau d’huile standard:
125 mm (4,92 in)
* 130 mm (5,12 in)
Plage de réglage:
80 à 150 mm
(3,15 à 5,91 in)
Du haut de tube externe
avec le tube interne et la
tige d’amortisseur 1
entièrement comprimés
sans ressort.
19. Espere diez minutos hasta que se
hayan extraído las burbujas de
aire de la horquilla delantera y se
haya distribuido el líquido unifor-
memente en el sistema antes de
establecer el nivel de aceite reco-
mendado.
NOTA:
Rellenar con aceite para horquillas hasta
el extremo superior del tubo externo o el
aceite para horquillas no se extenderá
por toda la horquilla delantera, por lo
que será imposible obtener el nivel
correcto.
Asegúrese de rellenar con aceite para
horquillas hasta la parte superior del
tubo externo y purgue las horquillas
delanteras.
20. Medir:
Nivel de aceite (izquierdo y
derecho) a
Fuera de especificaciones →
Ajustar.
* Para EUROPE, AUS, NZ y ZA
NOTA:
Asegúrese de instalar la guía del resorte
2 cuando compruebe el nivel de aceite.
ADVERTENCIA
No deje nuca de realizar el ajuste del
nivel de aceite entre el nivel máximo y
mínimo y ajuste siempre cada horqui-
lla delantera en el mismo punto. Un
ajuste desigual puede provocar un
manejo inadecuado y pérdida de esta-
bilidad.
Nivel de aceite estándar:
125 mm (4,92 in)
* 130 mm (5,12 in)
Extensión de ajuste:
80 ~ 150 mm
(3,15 ~ 5,91 in)
Desde la parte superior
del tubo externo con el
tubo interno y la barra
amortiguadora 1 com-
pletamente comprimida
sin el resorte.

5 - 37
CHAS
FOURCHE AVANT
TELESKOPGABEL
HORQUILLA DELANTERA
21. Messen:
Gewindelänge a
Unvorschriftsmäßig → Die
Sicherungsmutter hineindre-
hen.
Gewindelänge a:
(Abstand zwischen
der Oberkante des
Dämpferrohrs 1 und
der Oberkante der
Sicherungsmutter 2)
min. 20 mm (0,79 in)
22. Herausdrehen:
Zugstufendämpfungs-Ein-
stellschraube 1
HINWEIS:
Die Zugstufendämpfungs-Einstell-
schraube bis zum Anschlag her-
ausdrehen.
Die Einstellung (Anzahl Rasten nach
völligem Hineindrehen) aufschrei-
ben.
23. Montieren:
Dämpfergummi 1
Scheibe 2
Distanzstück 3
(an Verschlußschraube 4)
HINWEIS:
Das Dämpfergummi mit dem kleine-
ren Ende a zur Verschlußschraube
einbauen.
24. Montieren:
Druckstange 1
Gabelfeder 2
HINWEIS:
Die Gabelfeder mit gehobenem
Dämpferrohr 3 einbauen.
Nach dem Einbau der Gabelfeder
das Dämpferrohr festhalten, damit
es nicht herabfällt.
25. Montieren:
Verschlußschraube 1
Die Verschlußschraube
handfest auf das Dämpfer-
rohr schrauben. 21. Mesurer:
Distance a
Hors spécification → Serrer le
contre-écrou.
Distance a:
20 mm (0,79 in) ou plus
Entre le haut de la tige
d’amortisseur 1 et le
haut du contre-écrou 2.
22. Desserrer:
Dispositif de réglage de
l’amortissement de détente 1
N.B.:
Desserrer à la main le dispositif de
réglage de l’amortissement de détente
et de compression.
Noter la position réglée du dispositif
de réglage de l’amortissement de
détente (le nombre de tours à partir de
la position vissée à fond).
23. Monter:
Garniture en caoutchouc 1
Rondelle 2
Entretoise 3
Au bouchon de fourche 4.
N.B.:
Installer la garniture en caoutchouc avec
le côté de plus faible diamètre a face au
bouchon de fourche.
24. Monter:
Tige de poussée 1
Ressort de fourche 2
N.B.:
Installer le ressort de fourche avec la
tige d’amortisseur 3 déployée.
Après avoir installé le ressort de four-
che, maintenir la tige d’amortisseur de
façon à ce qu’elle ne redescende pas.
25. Monter:
Bouchon de fourche 1
Serrer à fond manuellement le
bouchon de fourche sur la tige
d’amortisseur.21. Medir:
Distancia a
Fuera de especificaciones →
Girar la contratuerca.
Distancia a:
20 mm (0,79 in) o supe-
rior
Entre la parte superior
de la barra amortigua-
dora 1 y la parte supe-
rior de la contratuerca
2.
22. Aflojar:
Ajustador del retorno del amor-
tiguador 1
NOTA:
Afloje el ajustador del retorno del
amortiguador con el dedo.
Registre la posición de ajuste del ajus-
tador (la cantidad de giros desde la
posición completamente girada).
23. Instalar:
Goma amortiguadora 1
Arandela 2
Separador 3
Al perno de la tapa 4.
NOTA:
Instale la goma amortiguadora con el
extremo de menor diámetro a orientado
hacia el perno de la tapa.
24. Instalar:
Varilla de empuje 1
Resorte de la horquilla 2
NOTA:
Instale el resorte de la horquilla con la
barra amortiguadora 3 levantada.
Después de la instalación del resorte
de la horquilla, sujete el extremo de la
barra amortiguadora de forma que no
baje.
25. Instalar:
Perno de la tapa 1
Apriete completamente el
perno de la tapa en la barra
amortiguadora con la mano.

5 - 38
CHAS
FOURCHE AVANT
TELESKOPGABEL
HORQUILLA DELANTERA

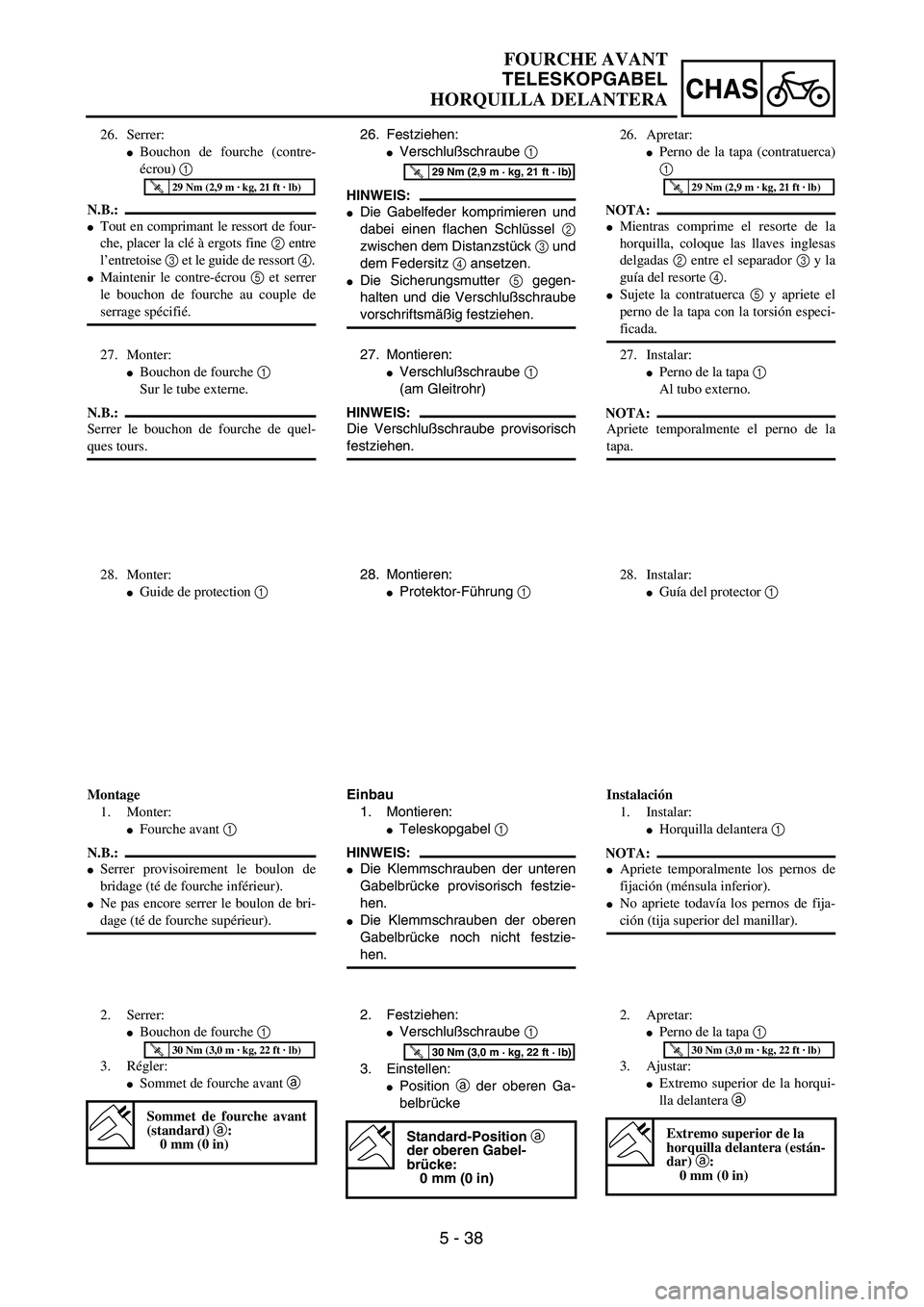

26. Festziehen:
Verschlußschraube 1
HINWEIS:
Die Gabelfeder komprimieren und
dabei einen flachen Schlüssel 2
zwischen dem Distanzstück 3 und
dem Federsitz 4 ansetzen.
Die Sicherungsmutter 5 gegen-
halten und die Verschlußschraube
vorschriftsmäßig festziehen.
T R..29 Nm (2,9 m · kg, 21 ft · lb)
27. Montieren:
Verschlußschraube 1
(am Gleitrohr)
HINWEIS:
Die Verschlußschraube provisorisch
festziehen.
28. Montieren:
Protektor-Führung 1
Einbau
1. Montieren:
Teleskopgabel 1
HINWEIS:
Die Klemmschrauben der unteren
Gabelbrücke provisorisch festzie-
hen.
Die Klemmschrauben der oberen
Gabelbrücke noch nicht festzie-
hen.
2. Festziehen:
Verschlußschraube 1
3. Einstellen:
Position a der oberen Ga-
belbrücke
Standard-Position a
der oberen Gabel-
brücke:
0 mm (0 in)
T R..30 Nm (3,0 m · kg, 22 ft · lb)
26. Serrer:
Bouchon de fourche (contre-
écrou) 1
N.B.:
Tout en comprimant le ressort de four-
che, placer la clé à ergots fine 2 entre
l’entretoise 3 et le guide de ressort 4.
Maintenir le contre-écrou 5 et serrer
le bouchon de fourche au couple de
serrage spécifié.
T R..29 Nm (2,9 m · kg, 21 ft · lb)
27. Monter:
Bouchon de fourche 1
Sur le tube externe.
N.B.:
Serrer le bouchon de fourche de quel-
ques tours.
28. Monter:
Guide de protection 1
Montage
1. Monter:
Fourche avant 1
N.B.:
Serrer provisoirement le boulon de
bridage (té de fourche inférieur).
Ne pas encore serrer le boulon de bri-
dage (té de fourche supérieur).
2. Serrer:
Bouchon de fourche 1
3. Régler:
Sommet de fourche avant a
Sommet de fourche avant
(standard) a:
0 mm (0 in)
T R..30 Nm (3,0 m · kg, 22 ft · lb)
26. Apretar:
Perno de la tapa (contratuerca)
1
NOTA:
Mientras comprime el resorte de la
horquilla, coloque las llaves inglesas
delgadas 2 entre el separador 3 y la
guía del resorte 4.
Sujete la contratuerca 5 y apriete el
perno de la tapa con la torsión especi-
ficada.
T R..29 Nm (2,9 m · kg, 21 ft · lb)
27. Instalar:
Perno de la tapa 1
Al tubo externo.
NOTA:
Apriete temporalmente el perno de la
tapa.
28. Instalar:
Guía del protector 1
Instalación
1. Instalar:
Horquilla delantera 1
NOTA:
Apriete temporalmente los pernos de
fijación (ménsula inferior).
No apriete todavía los pernos de fija-
ción (tija superior del manillar).
2. Apretar:
Perno de la tapa 1
3. Ajustar:
Extremo superior de la horqui-
lla delantera a
Extremo superior de la
horquilla delantera (están-
dar) a:
0 mm (0 in)
T R..30 Nm (3,0 m · kg, 22 ft · lb)

5 - 39
CHAS
FOURCHE AVANT
TELESKOPGABEL
HORQUILLA DELANTERA
4. Festziehen:
Klemmschraube (obere Ga-
belbrücke) 1
Klemmschraube (untere Ga-
belbrükke) 2
ACHTUNG:
Die untere Gabelbrücke vor-
schriftsmäßig festziehen. Nicht zu
fest anziehen, um den Betrieb der
Teleskopgabel nicht zu beein-
trächtigen.
5. Montieren:
Bremsschlauch-Halterung 1
Bremssattel 2
Schraube (Bremssattel) 3
HINWEIS:
Den Ausschnitt a in der Brems-
schlauch-Halterung auf die Nase b
der Teleskopgabel ausrichten und
Bremsleitung einklemmen.
6. Montieren:
Bremsschlauch-Halterung
1
Schrauben (Halterung) 2
Protektor 3
Schrauben (Protektor) 4
HINWEIS:
Beim Einbauen des Bremsschlauch-
halters die Oberseite a des Brems-
schlauchhalses mit der Brems-
schlauchhalter-Unterseite b
ausrichten. Dann den Brems-
schlauch 5 vor der Achsbüchse c
verlegen und in die Schlauchrille d
setzen, so daß der Bremsschlauch
nicht die Mutter (Radachse) berührt.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Einstellen:
Zugstufendämpfung
HINWEIS:
Den Einstellmechanismus 1 bis
zum Anschlag hineindrehen und
dann in die Ausgangsposition brin-
gen. 4. Serrer:
Boulon de bridage (té de four-
che supérieur) 1
Boulon de bridage (té de fourche
inférieur) 2
ATTENTION:
Serrer le té de fourche inférieur au
couple spécifié. Si la fourche est serrée
trop fort, cela peut entraîner son mau-
vais fonctionnement.
5. Monter:
Support de tuyau de frein 1
Etrier 2
Boulon (étrier) 3
N.B.:
Aligner l’encoche du support de tuyau
de frein a sur la saillie b de la fourche
avant et fixer le tuyau de frein.
6. Monter:
Support de tuyau de frein 1
Boulon (support de tuyau de
frein) 2
Protecteur 3
Boulon (protection) 4
N.B.:
Lors de l’installation du support de flexi-
ble de frein, aligner le haut a du collet
de flexible de frein et le bas du support
de flexible de frein b. Faire passer
ensuite le flexible de frein 5 devant la
noix d’arbre c et l’insérer dans la rai-
nure de flexible d de sorte que le flexi-
ble de frein ne touche pas l’écrou (arbre
de roue).
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Régler:
Force d’amortissement de
détente
N.B.:
Tourner en serrant à la main le dispositif
de réglage de la force d’amortissement
1 puis régler à la position de réglage
d’origine.4. Apretar:
Perno de fijación (tija superior
del manillar) 1
Perno de fijación (ménsula
inferior) 2
ATENCION:
Apriete la ménsula inferior hasta
obtener la torsión especificada. Si la
torsión es excesiva, podría causar un
funcionamiento defectuoso de la hor-
quilla delantera.
5. Instalar:
Cubierta del tubo de frenos 1
Caliper 2
Perno (caliper) 3
NOTA:
Encaje el corte de la cubierta del tubo de
frenos a sobre la parte saliente b de la
horquilla delantera y la abrazadera del
tubo del freno.
6. Instalar:
Cubierta del tubo de frenos 1
Perno (cubierta del tubo de fre-
nos) 2
Protector 3
Perno (protector) 4
NOTA:
Cuando instale el soporte del tubo del
freno, alinee la parte superior a del cue-
llo del tubo del freno con la parte inferior
del soporte del tubo del freno b. Des-
pués pase el tubo del freno 5 por
delante del buje del eje c y colóquelo
en la ranura del tubo d de forma que el
tubo del freno no entre en contacto con
la tuerca (eje de la rueda).
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Ajustar:
Tensión de retorno del amorti-
guador
NOTA:
Gire hacia adentro el ajustador del amor-
tiguador 1 apretándolo a mano y des-
pués gírelo hacia afuera hasta su
posición de ajuste original.

5 - 41
CHAS
AUSBAU
Hauptbremszylinder
1. Demontieren:
Hauptbremszylinder-Halte-
rung 1
Hauptbremszylinder 2
ACHTUNG:
Den Hauptbremszylinder nicht
am Bremsschlauch hängen las-
sen.
Den Behälterdeckel waagrecht
halten, damit keine Luft ein-
dringt.
Lenkergriffe
1. Demontieren:
Lenkergriffe 1
HINWEIS:
Die Lenkergriffe mit Druckluft lok-
kern, dann abziehen.
PRÜFUNG
Lenker
1. Kontrollieren:
Lenker 1
Verbiegung/Rißbildung/
Beschädigung → Erneuern.
WARNUNG
Niemals versuchen, einen verbo-
genen Lenker zu richten, da da-
durch seine Stabilität verloren
geht.
GUIDON
LENKER
MANILLAR
POINTS DE DEPOSE
Maître-cylindre
1. Déposer:
Demi-palier de fixation de maî-
tre-cylindre 1
Maître-cylindre 2
ATTENTION:
Ne pas laisser pendre le maître-
cylindre sur le tuyau de frein.
Maintenir le côté du capuchon de
maître-cylindre à l’horizontale pour
empêcher toute pénétration d’air.
Poignée
1. Déposer:
Poignée 1
N.B.:
Souffler de l’air entre le guidon ou le
guide de tube et la poignée. Enlever
ensuite la poignée quand elle a du jeu.
CONTROLE
Guidon
1. Contrôler:
Guidon 1
Déformée/craquelures/endom-
magement → Changer.
AVERTISSEMENT
Ne pas tenter de redresser un guidon
déformé, car cela l’affaiblirait dange-
reusement.PUNTOS DE EXTRACCIÓN
Cilindro principal
1. Extraer:
Ménsula del cilindro principal
1
Cilindro principal 2
ATENCION:
No permita que el cilindro principal
cuelgue del tubo del freno.
Mantenga el lado de la tapa del
cilindro principal horizontal para
evitar que entre aire.
Empuñadura
1. Extraer:
Empuñadura 1
NOTA:
Sople aire entre el manillar o la guía del
tubo y la empuñadura. Después, extraiga
la empuñadura que ha quedado floja.
INSPECCIÓN
Manillar
1. Inspeccionar:
Manillar 1
Deformaciones/grietas/daños
→ Reemplazar.
ADVERTENCIA
No intente enderezar un manillar
doblado ya que podría debilitarlo peli-
grosamente.

5 - 42
CHAS
GUIDON
LENKER
MANILLAR
ZUSAMMENBAU UND MONTAGE
Lenker
1. Montieren:
Lenker 1
Lenkerhalterung 2
Schraube (Lenkerhalterung)
3
HINWEIS:
Der obere Lenkerhalterung mit
nach vorne weisender Stanzmar-
kierung a einbauen.
Zuerst die vorderen, dann die hin-
teren Lenkerhalterungs-Schrauben
festziehen.
T R..28 Nm (2,8 m · kg, 20 ft · lb)
2. Montieren:
Lenkergriff (links) 1
Gummiklebstoff auf das
Lenkerende 2 auftragen.
HINWEIS:
Vor dem Auftragen des Klebstoffs
Fett und Öl mit Lackverdünner
vom Lenkerrohr a entfernen.
Den Lenkergriff (links) so am Len-
ker montieren, daß die Linie b
zwischen den beiden Pfeilmarkie-
rungen nach oben weist.
3. Montieren:
Gasdrehgriff (rechts) 1
Hülse 2
Gummiklebstoff auf das
Führungsrohr 3 auftragen.
HINWEIS:
Vor dem Auftragen des Klebstoffs
Fett und Öl mit Lackverdünner
vom Lenkerrohr a entfernen.
Die Markierung b am Griff muß
sich im vorgeschriebenen Winkel
zur Aussparung c im Führungs-
rohr befinden. REMONTAGE ET MONTAGE
Guidon
1. Monter:
Guidon 1
Support de guidon 2
Boulon (support de guidon) 3
N.B.:
Le support supérieur de guidon doit
être monté avec son poinçon a à
l’avant.
Serrer d’abord les boulons du côté
avant du support de guidon puis serrer
les boulons du côté arrière.
T R..28 Nm (2,8 m · kg, 20 ft · lb)
2. Monter:
Poignée (gauche) 1
Appliquer un agent adhésif sur
le guidon 2.
N.B.:
Avant d’appliquer l’adhésif, essuyer la
graisse ou l’huile sur la surface du gui-
don a avec du diluant de peinture.
Fixer la poignée (gauche) sur le gui-
don de sorte que la ligne b entre les
deux flèches soit dirigée vers le haut.
3. Monter:
Poignée (droite) 1
Collerette 2
Appliquer un agent adhésif sur
le guide de tube 3.
N.B.:
Avant d’appliquer l’adhésif, essuyer la
graisse ou l’huile sur la surface du
guide de tube a avec du diluant de
peinture.
Fixer la poignée sur le guide de tube
de sorte que le repère d’alignement de
poignée b et la fente du guide de tube
c forment l’angle illustré.MONTAJE E INSTALACIÓN
Manillar
1. Instalar:
Manillar 1
Soporte del manillar 2
Perno (soporte del manillar) 3
NOTA:
El soporte del manillar superior debe
instalarse con la marca de perforación
a hacia adelante.
Apriete en primer lugar los pernos de
la parte delantera del soporte del
manillar y después los pernos de la
parte trasera.
T R..28 Nm (2,8 m · kg, 20 ft · lb)
2. Instalar:
Empuñadura (izquierda) 1
Coloque un adhesivo al mani-
llar 2.
NOTA:
Antes de aplicar el adhesivo, elimine
la grasa o el aceite de la superficie del
manillar a con diluyente de laca.
Instale la empuñadura (izquierda) en
el manillar de forma que la línea b
entre las dos flechas esté orientada
hacia arriba y en posición recta.
3. Instalar:
Empuñadura (derecha) 1
Casquillo 2
Aplique un adhesivo en la guía
del tubo 3.
NOTA:
Antes de aplicar el adhesivo, elimine
la grasa o el aceite de la superficie de
la guía del tubo a con diluyente de
laca.
Instale la empuñadura a la guía del
tubo de forma que la marca de compa-
ración de la empuñadura b y la
ranura de la guía del tubo c formen
un ángulo tal y como se indica.
