ADJREGLAGE DE LA PRECONTRAINTE DE RESSORT DE L’AMORTISSEUR ARRIERE
FEDERBEIN-FEDERVORSPANNUNG EINSTELLEN
AJUSTE DE LA PRECARGA DEL MUELLE DEL AMORTIGUADOR TRASERO
FEDERBEIN-FEDERVORSPAN-
NUNG EINSTELLEN
1. Das Motorrad am Motor auf-
bocken, um das Hinterrad vom
Boden abzuheben.
2. Demontieren:
Rahmen-Hinterteil
3. Lösen:
Sicherungsmutter 1
4. Einstellen:
Federvorspannung
(die Einstellmutter 2 ver-
drehen)
* Nur EUROPE, AUS, NZ und ZA
HINWEIS:
Vor der Einstellung muß jeglicher
Schmutz und Schlamm im Bereich
der Muttern abgewaschen werden.
Die Feder-Einbaulänge variiert um
1,5 mm (0,06 in) pro Drehung der
Einstellmutter.
ACHTUNG:
Den Einstellmechanismus nie
über die Minimal- oder Maximal-
einstellung hinausdrehen.
5. Festziehen:
Sicherungsmutter
6. Montieren:
Rahmen-Hinterteil (oben)
Rahmen-Hinterteil (unten) Die Einstellmutter 2 hineindre-
hen, um die Federvorspan-
nung zu erhöhen (Federung
härter).
Die Einstellmutter 2 hineindre-
hen, um die Federvorspan-
nung zu reduzieren
(Federung weicher).
Feder-Einbaulänge a:
Normalein-
stellungEinstellungen
245 mm (9,65 in)
* 247 mm
(9,72 in)240,5–258,5 mm
(9,47–10,18 in)
T R..32 Nm (3,2 m · kg, 23 ft · lb)
T R..29 Nm (2,9 m · kg, 21 ft · lb)

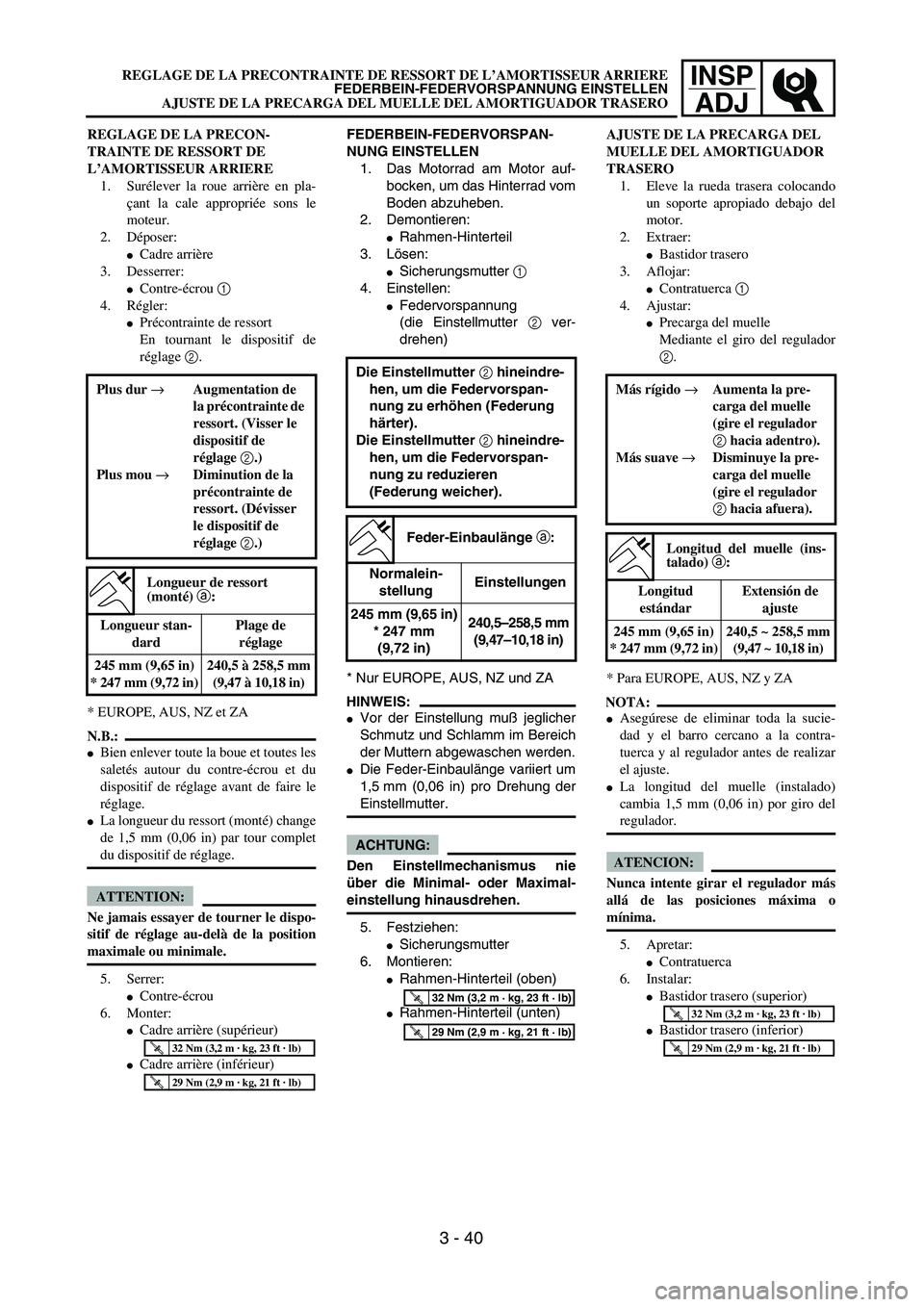

REGLAGE DE LA PRECON-
TRAINTE DE RESSORT DE
L’AMORTISSEUR ARRIERE
1. Surélever la roue arrière en pla-
çant la cale appropriée sons le
moteur.
2. Déposer:
Cadre arrière
3. Desserrer:
Contre-écrou 1
4. Régler:
Précontrainte de ressort
En tournant le dispositif de
réglage 2.
* EUROPE, AUS, NZ et ZA
N.B.:
Bien enlever toute la boue et toutes les
saletés autour du contre-écrou et du
dispositif de réglage avant de faire le
réglage.
La longueur du ressort (monté) change
de 1,5 mm (0,06 in) par tour complet
du dispositif de réglage.
ATTENTION:
Ne jamais essayer de tourner le dispo-
sitif de réglage au-delà de la position
maximale ou minimale.
5. Serrer:
Contre-écrou
6. Monter:
Cadre arrière (supérieur)
Cadre arrière (inférieur) Plus dur →Augmentation de
la précontrainte de
ressort. (Visser le
dispositif de
réglage 2.)
Plus mou →Diminution de la
précontrainte de
ressort. (Dévisser
le dispositif de
réglage 2.)
Longueur de ressort
(monté) a:
Longueur stan-
dardPlage de
réglage
245 mm (9,65 in)
* 247 mm (9,72 in)240,5 à 258,5 mm
(9,47 à 10,18 in)
T R..32 Nm (3,2 m · kg, 23 ft · lb)
T R..29 Nm (2,9 m · kg, 21 ft · lb)
3 - 40
AJUSTE DE LA PRECARGA DEL
MUELLE DEL AMORTIGUADOR
TRASERO
1. Eleve la rueda trasera colocando
un soporte apropiado debajo del
motor.
2. Extraer:
Bastidor trasero
3. Aflojar:
Contratuerca 1
4. Ajustar:
Precarga del muelle
Mediante el giro del regulador
2.
* Para EUROPE, AUS, NZ y ZA
NOTA:
Asegúrese de eliminar toda la sucie-
dad y el barro cercano a la contra-
tuerca y al regulador antes de realizar
el ajuste.
La longitud del muelle (instalado)
cambia 1,5 mm (0,06 in) por giro del
regulador.
ATENCION:
Nunca intente girar el regulador más
allá de las posiciones máxima o
mínima.
5. Apretar:
Contratuerca
6. Instalar:
Bastidor trasero (superior)
Bastidor trasero (inferior) Más rígido →Aumenta la pre-
carga del muelle
(gire el regulador
2 hacia adentro).
Más suave →Disminuye la pre-
carga del muelle
(gire el regulador
2 hacia afuera).
Longitud del muelle (ins-
talado) a:
Longitud
estándarExtensión de
ajuste
245 mm (9,65 in)
* 247 mm (9,72 in)240,5 ~ 258,5 mm
(9,47 ~ 10,18 in)
T R..32 Nm (3,2 m · kg, 23 ft · lb)
T R..29 Nm (2,9 m · kg, 21 ft · lb)

3 - 41
INSP
ADJ
EC36N014

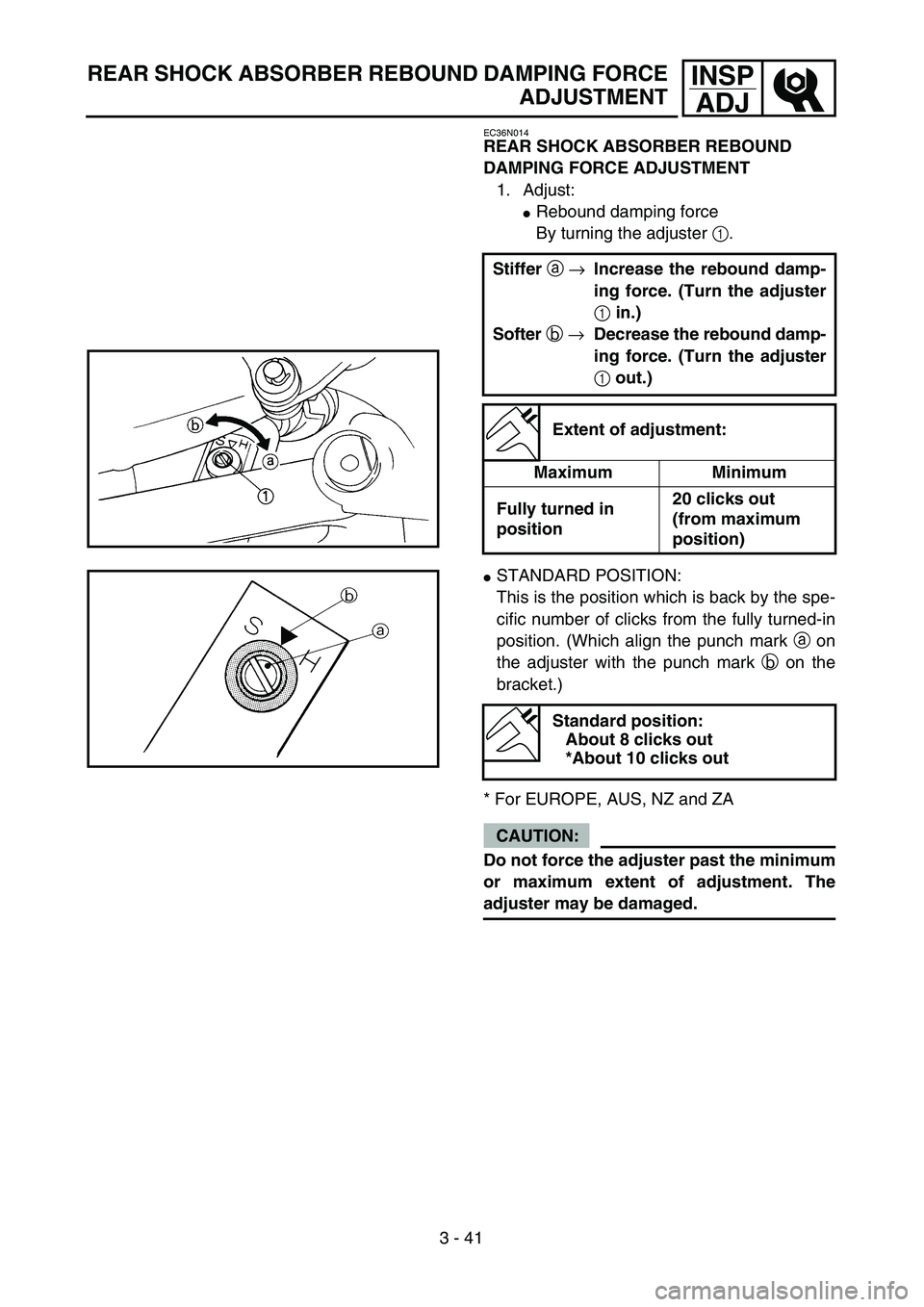

REAR SHOCK ABSORBER REBOUND
DAMPING FORCE ADJUSTMENT
1. Adjust:
Rebound damping force
By turning the adjuster 1.
Stiffer a →Increase the rebound damp-
ing force. (Turn the adjuster
1 in.)
Softer b →Decrease the rebound damp-
ing force. (Turn the adjuster
1 out.)
Extent of adjustment:
Maximum Minimum
Fully turned in
position20 clicks out
(from maximum
position)
STANDARD POSITION:
This is the position which is back by the spe-
cific number of clicks from the fully turned-in
position. (Which align the punch mark a on
the adjuster with the punch mark b on the
bracket.)
* For EUROPE, AUS, NZ and ZA
CAUTION:
Do not force the adjuster past the minimum
or maximum extent of adjustment. The
adjuster may be damaged.
Standard position:
About 8 clicks out
*About 10 clicks out
REAR SHOCK ABSORBER REBOUND DAMPING FORCE
ADJUSTMENT

INSP
ADJ
FEDERBEIN-ZUGSTUFENDÄMP-
FUNG EINSTELLEN
1. Einstellen:
Zugstufendämpfung
(die Einstellschraube 1 ver-
drehen)
NORMALEINSTELLUNG:
Zum Erreichen der Normaleinstel-
lung die Einstellschraube nach
vollständigem Hineindrehen um
die vorgeschriebene Anzahl Ra-
sten lösen. (Dabei müssen die
Markierungen a und b fluchten.)
* Nur EUROPE, AUS, NZ und ZA
ACHTUNG:
Den Einsteller nicht über die Mini-
mum- oder Maximum-Einstellposi-
tion zwingen. Der Einsteller könn-
te beschädigt werden. Die Einstellschraube 1 nach a
drehen, um die Zugstufen-
dämpfung zu erhöhen (Dämp-
fung härter).
Die Einstellschraube 1 nach b
drehen, um die Zugstufen-
dämpfung zu reduzieren
(Dämpfung weicher).
Einstellungen:
Maximal Minimal
Vollständig
hineinge-
dreht20 Rasten
gelöst (nach
vollständigem
Hineindrehen)
Normaleinstellung:
Ungefähr 8 Rasten
gelöst
* Ungefähr 10 Rasten
gelöst
REGLAGE DE LA FORCE
D’AMORTISSEMENT DE REBOND
DE L’AMORTISSEUR ARRIERE
1. Régler:
Force d’amortissement de
rebond
En tournant le dispositif de
réglage 1.
POSITION STANDARD:
C’est la position qui se trouve en
arrière du nombre spécifié de déclics à
partir de la position entièrement vis-
sée. (L’endroit où s’alignent le repère
gravé a du dispositif de réglage et le
repère gravé b du support.)
* EUROPE, AUS, NZ et ZA
ATTENTION:
Ne pas forcer le dispositif de réglage
au-delà du minimum ou du maximum
au risque de l’endommager. Plus dur a →Augmenter la
force d’amortisse-
ment de rebond.
(Visser le dispositif
de réglage 1.)
Plus mou b →Diminuer la force
d’amortissement
de rebond. (Dévis-
ser le dispositif de
réglage 1.)
Plage de réglage:
Maximum Minimum
Position com-
plètement vis-
séeDévisser de 20
déclics (à par-
tir du réglage
maximum)
Position standard:
Dévisser d’environ 8 le
mettre hors circuit
* Dévisser d’environ 10
le mettre hors circuit
AJUSTE DE LA TENSIÓN DE
RETORNO DEL AMORTIGUA-
DOR TRASERO
1. Ajustar:
Tensión de retorno del amorti-
guador
Mediante el giro del regulador
1.
POSICIÓN ESTÁNDAR:
Esta es la posición a la que vuelve por
el número de clics especificado desde
la posición totalmente girada (la cual
alinea la marca de perforación a del
regulador con la marca de perforación
b de la ménsula).
* Para EUROPE, AUS, NZ y ZA
ATENCION:
No fuerce el regulador más allá de la
extensión de ajuste mínima o máxima.
Puede dañar el regulador. Más rígido a →Aumenta la ten-
sión de retorno
del amortiguador
(gire el regulador
1 hacia adentro).
Más suave b →Disminuye la ten-
sión de retorno
del amortiguador
(gire el regulador
1 hacia afuera).
Extensión de ajuste:
Máxima Mínima
Posición total-
mente girada20 giros (desde
la posición
máxima)
Posición estándar:
Aproximadamente 8
giros
* Aproximadamente 10
giros
REGLAGE DE LA FORCE D’AMORTISSEMENT DE REBOND DE L’AMORTISSEUR
ARRIERE
FEDERBEIN-ZUGSTUFENDÄMPFUNG EINSTELLEN
AJUSTE DE LA TENSIÓN DE RETORNO DEL AMORTIGUADOR TRASERO
3 - 41

3 - 42
INSP
ADJREAR SHOCK ABSORBER LOW COMPRESSION
DAMPING FORCE ADJUSTMENT
EC36c000
REAR SHOCK ABSORBER LOW
COMPRESSION DAMPING FORCE
ADJUSTMENT
1. Adjust:
Low compression damping force
By turning the adjuster 1.
Stiffer a →Increase the low compres-
sion damping force. (Turn
the adjuster 1 in.)
Softer b →Decrease the low compres-
sion damping force. (Turn
the adjuster 1 out.)
Extent of adjustment:
Maximum Minimum
Fully turned in
position20 clicks out
(from maximum
position)
STANDARD POSITION:
This is the position which is back by the spe-
cific number of clicks from the fully turned-in
position. (Which align the punch mark a on
the adjuster with the punch mark b on the
high compression damping adjuster.)
* For EUROPE, AUS, NZ and ZA
CAUTION:
Do not force the adjuster past the minimum
or maximum extent of adjustment. The
adjuster may be damaged.
Standard position:
About 5 clicks out
*About 13 clicks out

INSP
ADJ
REGLAGE DE LA FORCE D’AMORTISSEMENT A BASSE COMPRESSION DE
L’AMORTISSEUR ARRIERE
EINSTELLUNG DER FEDERBEIN-DRUCKSTUFENDÄMPFUNG
AJUSTE DE LA TENSIÓN DE RETORNO DE COMPRESIÓN
BAJA DEL AMORTIGUADOR TRASERO
EINSTELLUNG DER FEDERBEIN-
DRUCKSTUFENDÄMPFUNG
1. Einstellen:
Tiefdruckstufen-Dämp-
fungskraft
(die Einstellschraube 1 dre-
hen)
Die Einstellschraube 1 nach a
drehen, um die Druckstufen-
dämpfung zu erhöhen (Dämp-
fung härter).
Die Einstellschraube 1 nach b
drehen, um die Druckstufen-
dämpfung zu reduzieren
(Dämpfung weicher).
Einstellungen:
Maximal Minimal
Vollständig
hineinge-
dreht20 Rasten
gelöst (nach
vollständigem
Hineindrehen)
NORMALEINSTELLUNG:
Zum Erreichen der Normaleinstel-
lung die Einstellschraube einmal
vollständig hineindrehen und an-
schließend um die vorgeschriebe-
ne Anzahl an Rasterstufen wieder
herausdrehen. (Die Stanzmarkie-
rungen a an der Einstellschraube
und b an der Hochdruck-Dämp-
fungsschraube müssen dabei
fluchten.)
* Nur EUROPE, AUS, NZ und ZA
ACHTUNG:
Den Einstellmechanismus nie
über die Minimal- oder Maximal-
einstellung hinausdrehen.
Normaleinstellung:
Ungefähr 5 Rasten
gelöst
* Ungefähr 13 Rasten
gelöst
REGLAGE DE LA FORCE
D’AMORTISSEMENT A BASSE
COMPRESSION DE L’AMORTIS-
SEUR ARRIERE
1. Régler:
Force d’amortissement à basse
compression
En tournant de dispositif de
réglage
1.
Plus dur a →Augmenter la
force d’amortisse-
ment à basse com-
pression. (Visser le
dispositif de
réglage 1.)
Plus doux b →Diminuer la force
d’amortissement à
basse compression.
(Dévisser le dispo-
sitif de réglage 1.)
Plage de réglage:
Maximum Minimum
Position com-
plètement
dévisséeDévisser de 20
déclics (à par-
tir du réglage
maximum)
POSITION STANDARD:
C’est la position qui se trouve en
arrière du nombre spécifié de tours à
partir de la position entièrement vis-
sée. (Ce qui aligne le repère gravé a
du dispositif de réglage avec le repère
gravé b du dispositib de régloge
dámortissement à basse compression.)
* EUROPE, AUS, NZ et ZA
ATTENTION:
Ne pas forcer le dispositif de réglage
au-delà du minimum ou du maximum
au risque de l’endommager.
Position standard:
Dévisser d’environ 5
déclics
* Dévisser d’environ 13
déclics
3 - 42
AJUSTE DE LA TENSIÓN DE
RETORNO DE COMPRESIÓN
BAJA DEL AMORTIGUADOR
TRASERO
1. Ajustar:
Tensión de retorno de compre-
sión baja
Mediante el giro del regulador
1.
Más rígido a →Aumenta la ten-
sión de retorno de
compresión baja
(gire el regulador
1 hacia adentro).
Más suave b →Disminuye la ten-
sión de retorno de
compresión baja
(gire el regulador
1 hacia afuera).
Extensión de ajuste:
Máxima Mínima
Posición total-
mente girada20 giros (desde
la posición
máxima)
POSICIÓN ESTÁNDAR:
Esta es la posición a la que vuelve por
el número de clics especificado desde
la posición totalmente girada (la cual
alinea la marca de perforación a del
regulador con la marca de perforación
b del regulador de compresión alta).
* Para EUROPE, AUS, NZ y ZA
ATENCION:
No fuerce el regulador más allá de la
extensión de ajuste mínima o máxima.
Puede dañar el regulador.
Posición estándar:
Aproximadamente 5
giros
* Aproximadamente 13
giros

3 - 43
INSP
ADJ
EC36d000

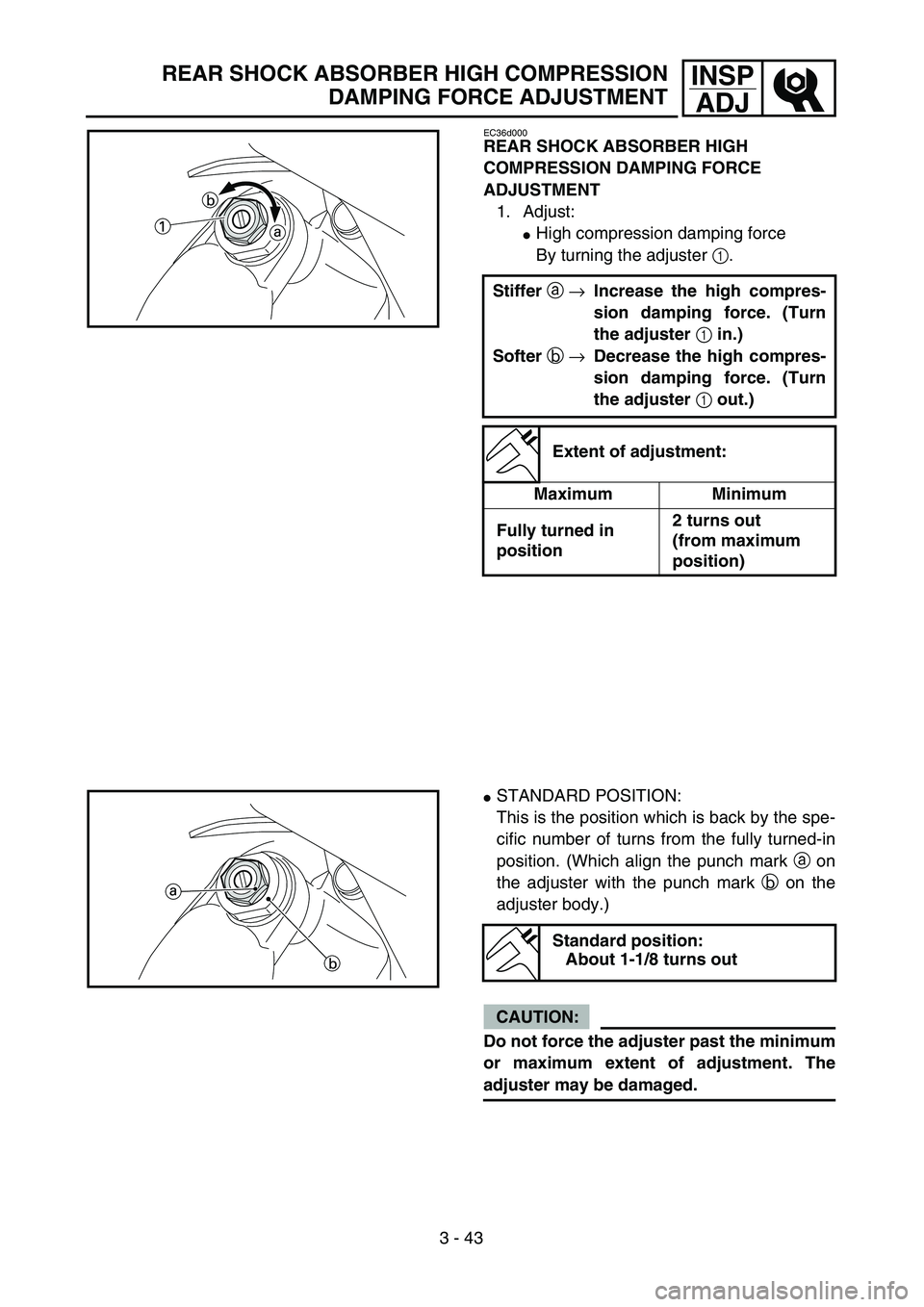

REAR SHOCK ABSORBER HIGH
COMPRESSION DAMPING FORCE
ADJUSTMENT
1. Adjust:
High compression damping force
By turning the adjuster 1.
Stiffer a →Increase the high compres-
sion damping force. (Turn
the adjuster 1 in.)
Softer b →Decrease the high compres-
sion damping force. (Turn
the adjuster 1 out.)
Extent of adjustment:
Maximum Minimum
Fully turned in
position2 turns out
(from maximum
position)
STANDARD POSITION:
This is the position which is back by the spe-
cific number of turns from the fully turned-in
position. (Which align the punch mark a on
the adjuster with the punch mark b on the
adjuster body.)
CAUTION:
Do not force the adjuster past the minimum
or maximum extent of adjustment. The
adjuster may be damaged.
Standard position:
About 1-1/8 turns out
REAR SHOCK ABSORBER HIGH COMPRESSION
DAMPING FORCE ADJUSTMENT

INSP
ADJ
EINSTELLUNG DER FEDERBEIN-
DRUCKSTUFENDÄMPFUNG
1. Einstellen:
Hochdruckstufen-Dämp-
fungskraft
(die Einstellschraube 1 dre-
hen)
Die Einstellschraube 1 nach a
drehen, um die Druckstufen-
dämpfung zu erhöhen (Dämp-
fung härter).
Die Einstellschraube 1 nach b
drehen, um die Druckstufen-
dämpfung zu reduzieren
(Dämpfung weicher).
Einstellungen:
Maximal Minimal
Vollständig
hineinge-
dreht2 Drehungen
gelöst (nach
vollständigem
Hineindrehen)
NORMALEINSTELLUNG:
Zum Erreichen der Normaleinstel-
lung die Einstellschraube einmal
vollständig hineindrehen und an-
schließend um die vorgeschriebe-
ne Anzahl an Drehungen wieder
lösen bzw. herausdrehen. (Die
Stanzmarkierungen a an der Ein-
stellschraube und b an der Ein-
stellschraubenfassung müssen da-
bei fluchten.)
ACHTUNG:
Den Einstellmechanismus nie
über die Minimal- oder Maximal-
einstellung hinausdrehen.
Normaleinstellung:
Ungefähr 1 1/8
Drehungen gelöst
REGLAGE DE LA FORCE
D’AMORTISSEMENT A HAUTE
COMPRESSION DE L’AMORTIS-
SEUR ARRIERE
1. Régler:
Force d’amortissement à haute
compression
En tournant de dispositif de
réglage 1.
Plus dur a →Augmenter la
force d’amortisse-
ment à haute
compression.
(Visser le disposi-
tif de réglage 1.)
Plus doux b →Diminuer la force
d’amortissement
à haute compres-
sion. (Dévisser le
dispositif de
réglage 1.)
Plage de réglage:
Maximum Minimum
Position com-
plètement
dévisséeDévisser de 2
tours (à partir
du réglage
maximum)
POSITION STANDARD:
C’est la position qui se trouve en
arrière du nombre spécifié de tours à
partir de la position entièrement vis-
sée. (Ce qui aligne le repère gravé a
du dispositif de réglage avec le repère
gravé b sun le corps du dispositib de
réglage.)
ATTENTION:
Ne pas forcer le dispositif de réglage
au-delà du minimum ou du maximum
au risque de l’endommager.
Position standard:
Dévisser d’environ 1-1/8
tours
AJUSTE DE LA TENSIÓN DE
RETORNO DE COMPRESIÓN
ALTA DEL AMORTIGUADOR
TRASERO
1. Ajustar:
Tensión de retorno de compre-
sión alta
Mediante el giro del regulador
1.
Más rígido a →Aumenta la ten-
sión de retorno de
compresión alta
(gire el regulador
1 hacia adentro).
Más suave b →Disminuye la ten-
sión de retorno de
compresión alta
(gire el regulador
1 hacia afuera).
Extensión de ajuste:
Máxima Mínima
Posición total-
mente girada2 vueltas hacia
(desde la posi-
ción máxima)
POSICIÓN ESTÁNDAR:
Esta es la posición a la que vuelve por
el número de clics especificado desde
la posición totalmente girada (la cual
alinea la marca de perforación a del
regulador con la marca de perforación
b del cuerpo del regulador).
ATENCION:
No fuerce el regulador más allá de la
extensión de ajuste mínima o máxima.
Puede dañar el regulador.
Posición estándar:
Aproximadamente 1-1/8
giros
REGLAGE DE LA FORCE D’AMORTISSEMENT A HAUTE COMPRESSION DE
L’AMORTISSEUR ARRIERE
EINSTELLUNG DER FEDERBEIN-DRUCKSTUFENDÄMPFUNG
AJUSTE DE LA TENSIÓN DE RETORNO DE COMPRESIÓN
ALTA DEL AMORTIGUADOR TRASERO
3 - 43

3 - 44
INSP
ADJTIRE PRESSURE CHECK/SPOKES INSPECTION AND
TIGHTENING/WHEEL INSPECTION
EC36Q000
TIRE PRESSURE CHECK
1. Measure:
Tire pressure
Out of specification → Adjust.
NOTE:
Check the tire while it is cold.
Loose bead stoppers allow the tire to slip off
its position on the rim when the tire pressure
is low.
A tilted tire valve stem indicates that the tire
slips off its position on the rim.
If the tire valve stem is found tilted, the tire is
considered to be slipping off its position. Cor-
rect the tire position.
Standard tire pressure:
100 kPa (1.0 kgf/cm2, 15 psi)
EC36S002
SPOKES INSPECTION AND TIGHTENING
1. Inspect:
Spokes 1
Bend/damage → Replace.
Loose spoke → Retighten.
2. Tighten:
Spokes
NOTE:
Be sure to retighten these spokes before and
after break-in. After a practice or a race check
spokes for looseness.
T R..3 Nm (0.3 m · kg, 2.2 ft · lb)
EC36T000
WHEEL INSPECTION
1. Inspect:
Wheel runout
Elevate the wheel and turn it.
Abnormal runout → Replace.

INSP
ADJ
CONTROLE DE PRESSION DES PNEUS/CONTROLE ET SERRAGE DES RAYONS/
CONTROLE DE LA ROUE
REIFENLUFTDRUCK KONTROLLIEREN/SPEICHEN KONTROLLIEREN UND
FESTZIEHEN/RÄDER KONTROLLIEREN
COMPROBACIÓN DE LA PRESIÓN DE LOS NEUMÁTICOS/INSPECCIÓN Y AJUSTE DE
LOS RADIOS/INSPECCIÓN DE RUEDAS
REIFENLUFTDRUCK KONTROL-
LIEREN
1. Messen:
Reifenluftdruck
Unvorschriftsmäßig → Ein-
stellen.
HINWEIS:
Den Reifenluftdruck bei kalten Rei-
fen kontrollieren.
Bei zu niedrigem Reifendruck liegt
die Reifenwulst nicht fest an, was
dazu führen kann, daß sich der
Reifen von der Felge löst.
Ein geneigter Reifenventilschaft
deutet an, daß der Reifen ver-
rutscht ist.
Bei geneigtem Reifenventilschaft
muß die Reifenposition berichtigt
werden.
Standard-Reifenluft-
druck:
100 kPa
(1,0 kgf/cm
2, 15 psi)
SPEICHEN KONTROLLIEREN
UND FESTZIEHEN
1. Kontrollieren:
Speichen 1
Verzug/Beschädigung →
Erneuern.
Speichen locker → Nach-
spannen.
2. Festziehen:
Speichen
HINWEIS:
Die Speichen müssen vor und nach
dem Einfahren nachgezogen wer-
den. Nach jeder Übungsfahrt bzw.
Rennen die Speichenspannung prü-
fen.
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
RÄDER KONTROLLIEREN
1. Messen:
Felgenschlag
Das Rad anheben und dre-
hen.
Übermäßig → Erneuern. CONTROLE DE PRESSION DES
PNEUS
1. Mesurer:
Pression des pneus
Hors spécification → Régler.
N.B.:
Vérifier le pneu alors qu’il est froid.
Des butées de bourrelet lâches permet-
tent au pneu de se détacher de sa posi-
tion sur la jante lorsque la pression des
pneus est basse.
Une tige de soupape de pneu inclinée
indique que le pneu se détache de sa
position sur la jante.
Si la tige de soupape de pneu est incli-
née, le pneu a tendance à se détacher
de sa position. Corriger la position du
pneu.
Pression des pneus stan-
dard:
100 kPa
(1,0 kgf/cm
2, 15 psi)
CONTROLE ET SERRAGE DES
RAYONS
1. Contrôler:
Rayons 1
Déformation/endommagement
→ Changer.
Rayons desserrés → Resserrer.
2. Serrer:
Rayon
N.B.:
Ne pas oublier de retendre les rayons
avant et après le rodage. Après un entraî-
nement ou une course, contrôler si les
rayons ne sont pas détendus.
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
CONTROLE DE LA ROUE
1. Mesure:
Voile de roue
Soulever la roue et la tourner.
Voile excessif → Changer.
3 - 44
COMPROBACIÓN DE LA PRE-
SIÓN DE LOS NEUMÁTICOS
1. Medir:
Presión de aire de los neumáticos
Fuera de especificaciones →
Ajustar.
NOTA:
Compruebe el neumático cuando esté frío.
Afloje los topes reforzados permitiendo
que se pueda retirar el neumático de su
posición en la llanta cuando la presión
de aire de los neumáticos sea baja.
Un vástago de la válvula del neumá-
tico inclinado indica que el neumático
se sale de su posición en la llanta.
Si detecta que el vástago de la válvula
del neumático está inclinado, debe
considerar que el neumático se ha
salido de su posición en la llanta.
Corrija su posición.
Presión de aire de los neu-
máticos estándar:
100 kPa
(1,0 kgf/cm
2, 15 psi)
INSPECCIÓN Y AJUSTE DE LOS
RADIOS
1. Inspeccionar:
Radios 1
Deformaciones/daños →
Reemplazar.
Radios holgados → Ajustar
nuevamente.
2. Apretar:
Radios
NOTA:
Asegúrese de ajustar nuevamente los
radios antes y después del rodaje. Des-
pués de realizar una práctica o empren-
der una carrera, compruebe la holgura de
los radios.
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
INSPECCIÓN DE RUEDAS
1. Inspeccionar:
Descentramiento de la rueda
Eleve la rueda y gírela.
Descentramiento anormal →
Reemplazar.

3 - 45
INSP
ADJ
STEERING HEAD INSPECTION AND ADJUSTMENT
2. Inspect:
Bearing free play
Exist play → Replace.
STEERING HEAD INSPECTION AND
ADJUSTMENT
1. Elevate the front wheel by placing a suit-
able stand under the engine.
2. Check:
Steering shaft
Grasp the bottom of the forks and gen-
tly rock the fork assembly back and
forth.
Free play → Adjust steering head.
3. Check:
Steering smooth action
Turn the handlebar lock to lock.
Unsmooth action → Adjust steering ring
nut.
4. Adjust:
Steering ring nut
Steering ring nut adjustment steps:
Remove the headlight.
Remove the handlebar and handle crown.
Loosen the ring nut 1 using the ring nut
wrench 2.
Ring nut wrench:
YU-33975/90890-01403
