YAMAHA WR 450F 2004 Owners Manual

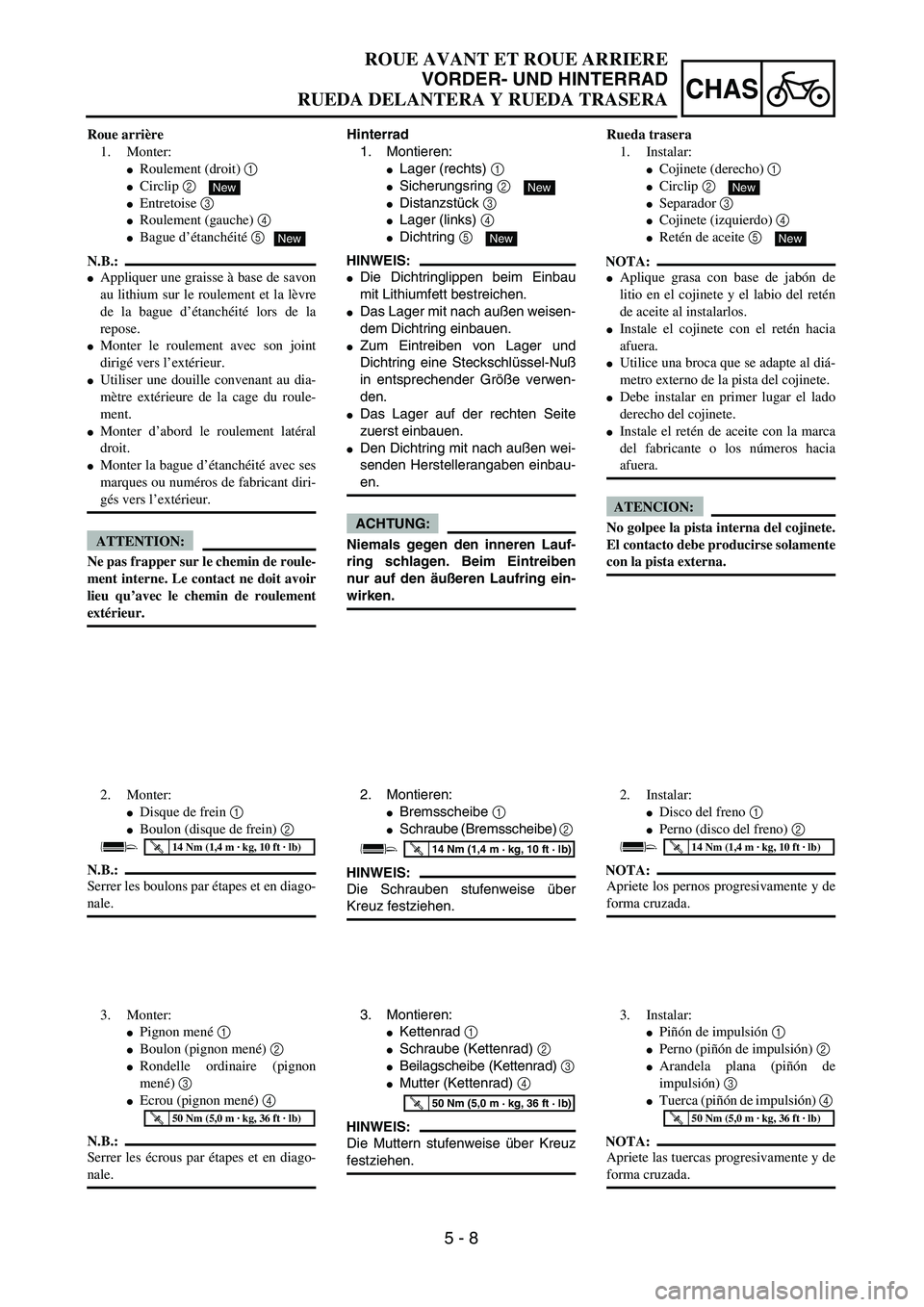

5 - 8
CHAS
Hinterrad
1. Montieren:
Lager (rechts) 1
Sicherungsring 2
Distanzstück 3
Lager (links) 4
Dichtring 5
HINWEIS:
Die Dichtringlippen beim Einbau
mit Lithiumfett bestreichen.
Das Lager mit nach außen weisen-
dem Dichtring einbauen.
Zum Eintreiben von Lager und
Dichtring eine Steckschlüssel-Nuß
in entsprechender Größe verwen-
den.
Das Lager auf der rechten Seite
zuerst einbauen.
Den Dichtring mit nach außen wei-
senden Herstellerangaben einbau-
en.
ACHTUNG:
Niemals gegen den inneren Lauf-
ring schlagen. Beim Eintreiben
nur auf den äußeren Laufring ein-
wirken.
New
New
2. Montieren:
Bremsscheibe 1
Schraube (Bremsscheibe) 2
HINWEIS:
Die Schrauben stufenweise über
Kreuz festziehen.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
3. Montieren:
Kettenrad 1
Schraube (Kettenrad) 2
Beilagscheibe (Kettenrad) 3
Mutter (Kettenrad) 4
HINWEIS:
Die Muttern stufenweise über Kreuz
festziehen.
T R..50 Nm (5,0 m · kg, 36 ft · lb)
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUEDA DELANTERA Y RUEDA TRASERA
Roue arrière
1. Monter:
Roulement (droit) 1
Circlip 2
Entretoise 3
Roulement (gauche) 4
Bague d’étanchéité 5
N.B.:
Appliquer une graisse à base de savon
au lithium sur le roulement et la lèvre
de la bague d’étanchéité lors de la
repose.
Monter le roulement avec son joint
dirigé vers l’extérieur.
Utiliser une douille convenant au dia-
mètre extérieure de la cage du roule-
ment.
Monter d’abord le roulement latéral
droit.
Monter la bague d’étanchéité avec ses
marques ou numéros de fabricant diri-
gés vers l’extérieur.
ATTENTION:
Ne pas frapper sur le chemin de roule-
ment interne. Le contact ne doit avoir
lieu qu’avec le chemin de roulement
extérieur.
New
New
2. Monter:
Disque de frein 1
Boulon (disque de frein) 2
N.B.:
Serrer les boulons par étapes et en diago-
nale.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
3. Monter:
Pignon mené 1
Boulon (pignon mené) 2
Rondelle ordinaire (pignon
mené) 3
Ecrou (pignon mené) 4
N.B.:
Serrer les écrous par étapes et en diago-
nale.
T R..50 Nm (5,0 m · kg, 36 ft · lb)
Rueda trasera
1. Instalar:
Cojinete (derecho) 1
Circlip 2
Separador 3
Cojinete (izquierdo) 4
Retén de aceite 5
NOTA:
Aplique grasa con base de jabón de
litio en el cojinete y el labio del retén
de aceite al instalarlos.
Instale el cojinete con el retén hacia
afuera.
Utilice una broca que se adapte al diá-
metro externo de la pista del cojinete.
Debe instalar en primer lugar el lado
derecho del cojinete.
Instale el retén de aceite con la marca
del fabricante o los números hacia
afuera.
ATENCION:
No golpee la pista interna del cojinete.
El contacto debe producirse solamente
con la pista externa.
New
New
2. Instalar:
Disco del freno 1
Perno (disco del freno) 2
NOTA:
Apriete los pernos progresivamente y de
forma cruzada.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
3. Instalar:
Piñón de impulsión 1
Perno (piñón de impulsión) 2
Arandela plana (piñón de
impulsión) 3
Tuerca (piñón de impulsión) 4
NOTA:
Apriete las tuercas progresivamente y de
forma cruzada.
T R..50 Nm (5,0 m · kg, 36 ft · lb)

5 - 9
CHASFRONT WHEEL AND REAR WHEEL
4. Install:
Collar 1
NOTE:
Apply the lithium soap base grease on the oil
seal lip.
5. Install:
Wheel
NOTE:
Install the brake disc 1 between the brake
pads 2 correctly.
6. Install:
Drive chain 1
NOTE:
Push the wheel 2 forward and install the drive
chain.
7. Install:
Chain puller (left) 1
Wheel axle 2
NOTE:
Install the chain puller (left), and insert the
wheel axle from left side.
Apply the lithium soap base grease on the
wheel axle.
8. Install:
Chain puller (right) 1
Plain washer 2
Nut (wheel axle) 3
NOTE:
Temporarily tighten the nut (wheel axle) at this
point.

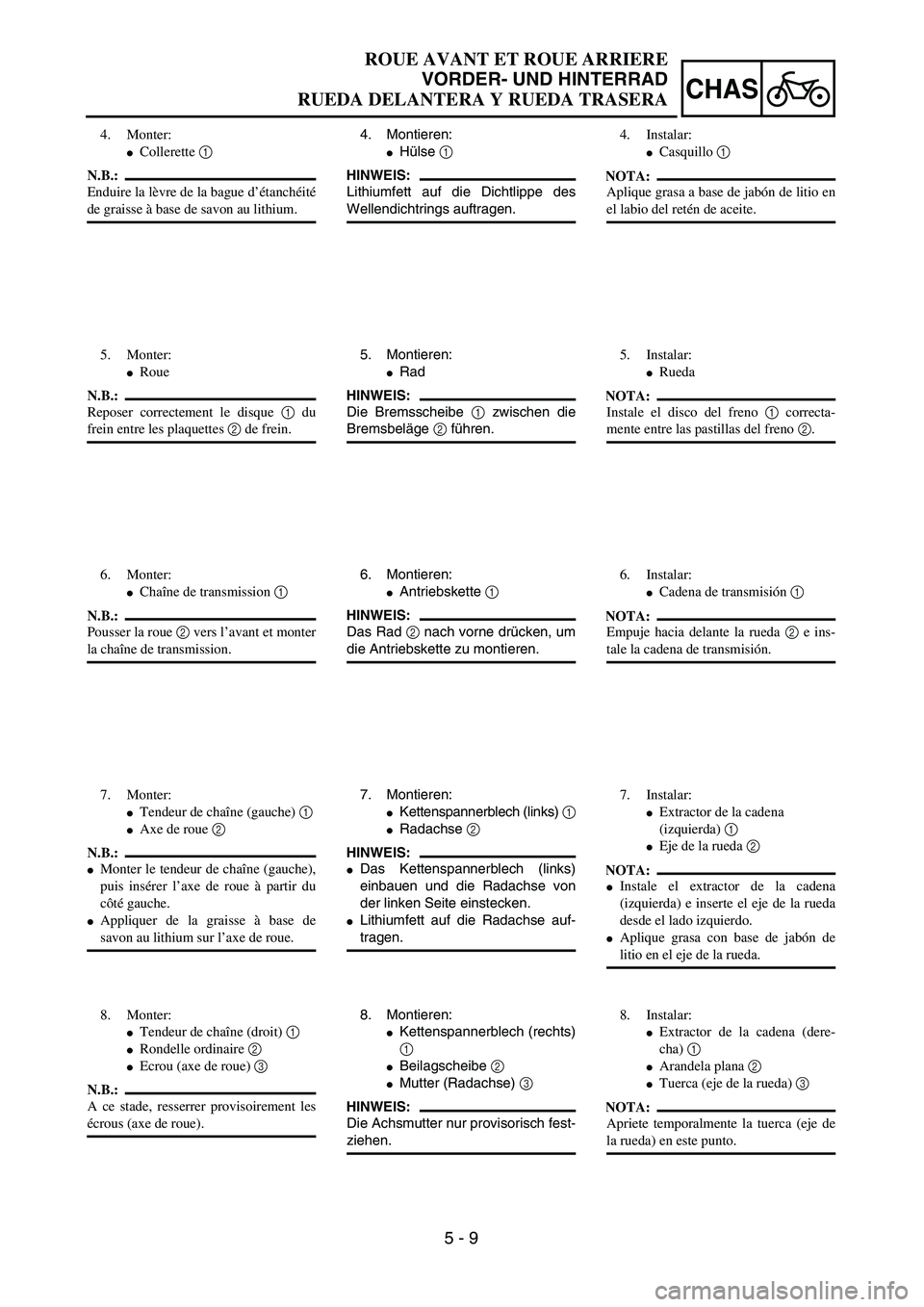

5 - 9
CHAS
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUEDA DELANTERA Y RUEDA TRASERA
4. Montieren:
Hülse 1
HINWEIS:
Lithiumfett auf die Dichtlippe des
Wellendichtrings auftragen.
5. Montieren:
Rad
HINWEIS:
Die Bremsscheibe 1 zwischen die
Bremsbeläge 2 führen.
6. Montieren:
Antriebskette 1
HINWEIS:
Das Rad 2 nach vorne drücken, um
die Antriebskette zu montieren.
7. Montieren:
Kettenspannerblech (links) 1
Radachse 2
HINWEIS:
Das Kettenspannerblech (links)
einbauen und die Radachse von
der linken Seite einstecken.
Lithiumfett auf die Radachse auf-
tragen.
8. Montieren:
Kettenspannerblech (rechts)
1
Beilagscheibe 2
Mutter (Radachse) 3
HINWEIS:
Die Achsmutter nur provisorisch fest-
ziehen. 4. Monter:
Collerette 1
N.B.:
Enduire la lèvre de la bague d’étanchéité
de graisse à base de savon au lithium.
5. Monter:
Roue
N.B.:
Reposer correctement le disque 1 du
frein entre les plaquettes 2 de frein.
6. Monter:
Chaîne de transmission 1
N.B.:
Pousser la roue 2 vers l’avant et monter
la chaîne de transmission.
7. Monter:
Tendeur de chaîne (gauche) 1
Axe de roue 2
N.B.:
Monter le tendeur de chaîne (gauche),
puis insérer l’axe de roue à partir du
côté gauche.
Appliquer de la graisse à base de
savon au lithium sur l’axe de roue.
8. Monter:
Tendeur de chaîne (droit) 1
Rondelle ordinaire 2
Ecrou (axe de roue) 3
N.B.:
A ce stade, resserrer provisoirement les
écrous (axe de roue).4. Instalar:
Casquillo 1
NOTA:
Aplique grasa a base de jabón de litio en
el labio del retén de aceite.
5. Instalar:
Rueda
NOTA:
Instale el disco del freno 1 correcta-
mente entre las pastillas del freno 2.
6. Instalar:
Cadena de transmisión 1
NOTA:
Empuje hacia delante la rueda 2 e ins-
tale la cadena de transmisión.
7. Instalar:
Extractor de la cadena
(izquierda) 1
Eje de la rueda 2
NOTA:
Instale el extractor de la cadena
(izquierda) e inserte el eje de la rueda
desde el lado izquierdo.
Aplique grasa con base de jabón de
litio en el eje de la rueda.
8. Instalar:
Extractor de la cadena (dere-
cha) 1
Arandela plana 2
Tuerca (eje de la rueda) 3
NOTA:
Apriete temporalmente la tuerca (eje de
la rueda) en este punto.

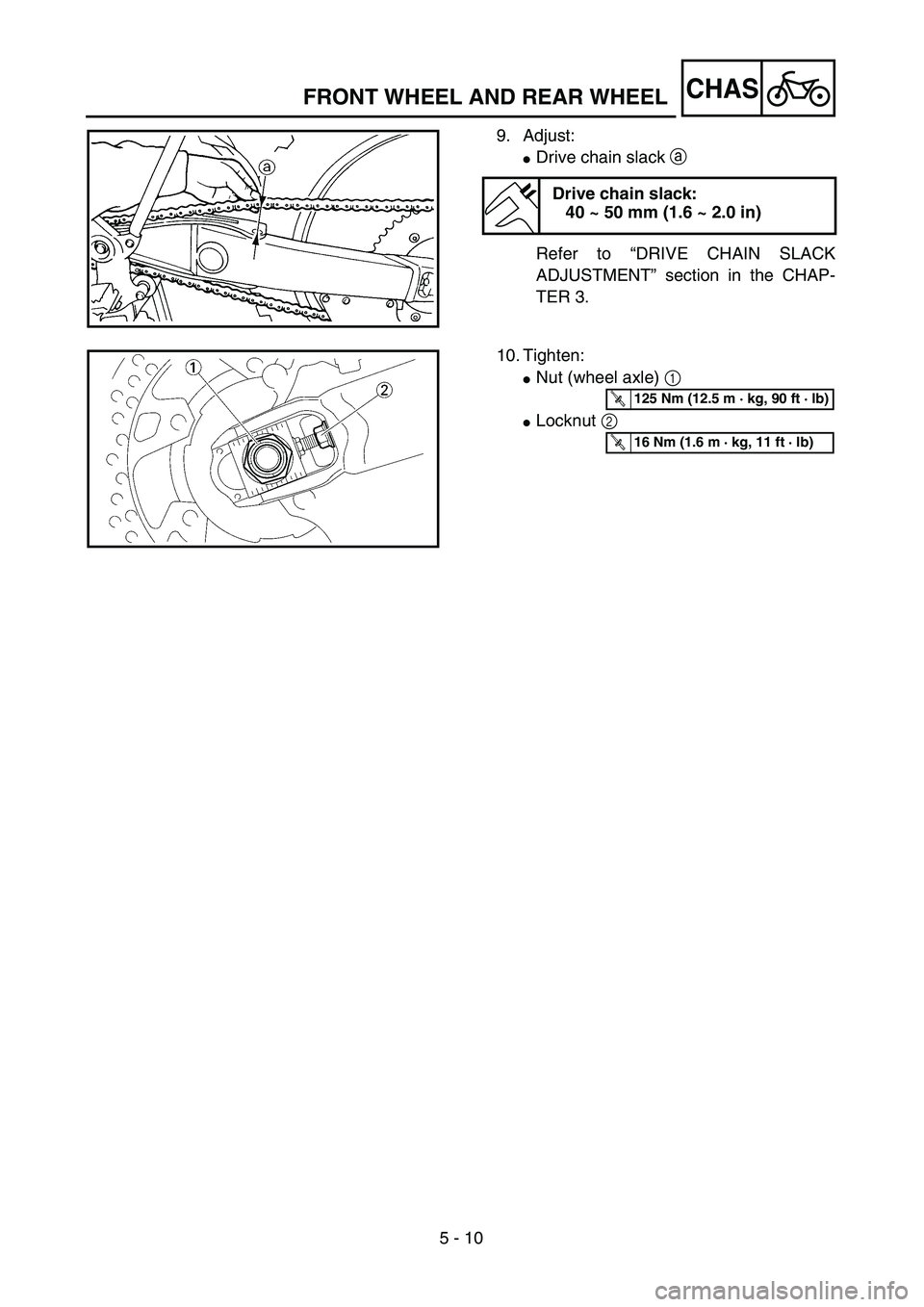

5 - 10
CHAS
9. Adjust:
Drive chain slack a
Refer to “DRIVE CHAIN SLACK
ADJUSTMENT” section in the CHAP-
TER 3.
Drive chain slack:
40 ~ 50 mm (1.6 ~ 2.0 in)
10. Tighten:
Nut (wheel axle) 1
Locknut 2
T R..125 Nm (12.5 m · kg, 90 ft · lb)
T R..16 Nm (1.6 m · kg, 11 ft · lb)
FRONT WHEEL AND REAR WHEEL

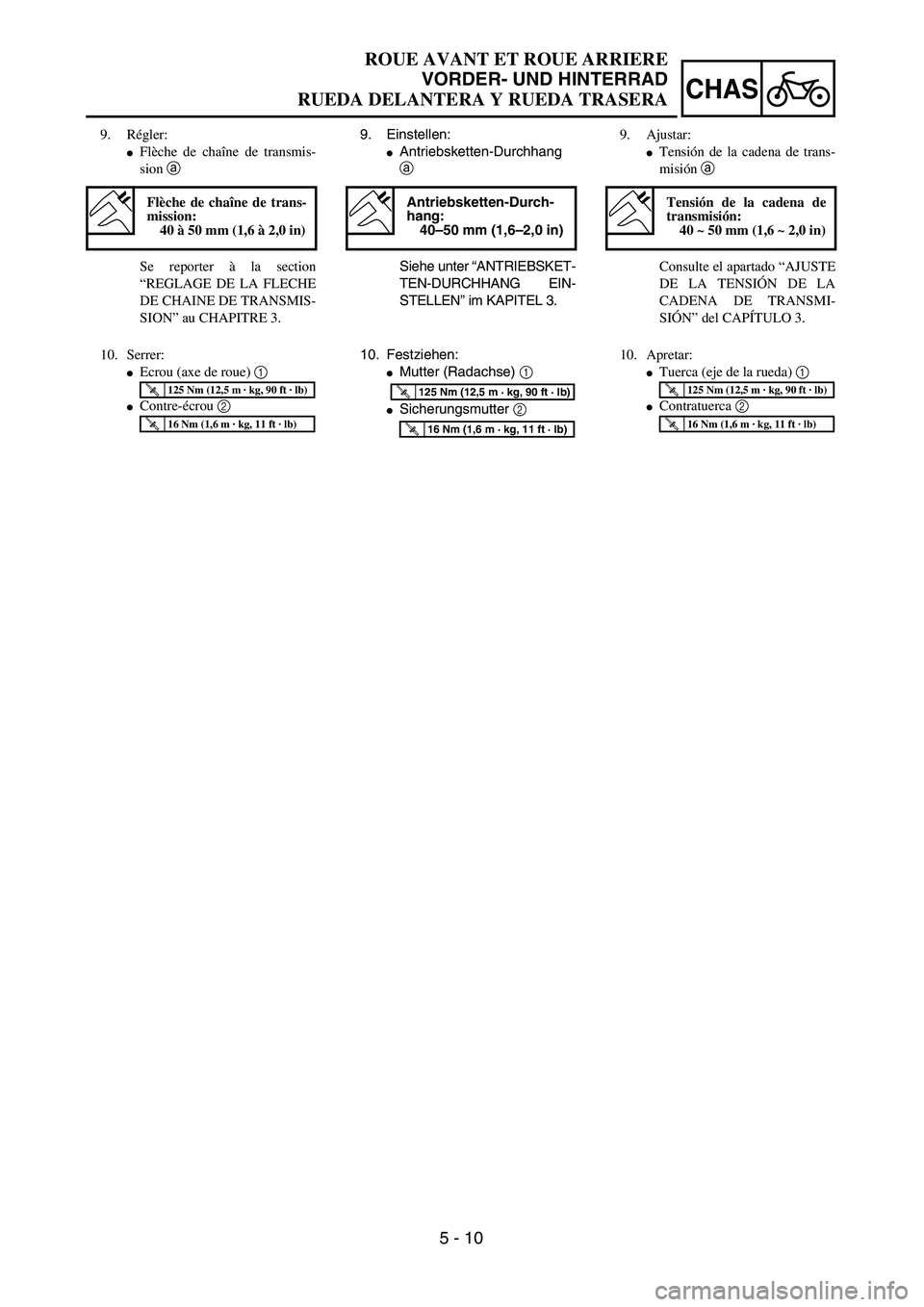

5 - 10
CHAS
9. Einstellen:
Antriebsketten-Durchhang
a
Siehe unter “ANTRIEBSKET-
TEN-DURCHHANG EIN-
STELLEN” im KAPITEL 3.
Antriebsketten-Durch-
hang:
40–50 mm (1,6–2,0 in)
10. Festziehen:
Mutter (Radachse) 1
Sicherungsmutter 2
T R..125 Nm (12,5 m · kg, 90 ft · lb)
T R..16 Nm (1,6 m · kg, 11 ft · lb)
9. Régler:
Flèche de chaîne de transmis-
sion a
Se reporter à la section
“REGLAGE DE LA FLECHE
DE CHAINE DE TRANSMIS-
SION” au CHAPITRE 3.
Flèche de chaîne de trans-
mission:
40 à 50 mm (1,6 à 2,0 in)
10. Serrer:
Ecrou (axe de roue) 1
Contre-écrou 2
T R..125 Nm (12,5 m · kg, 90 ft · lb)
T R..16 Nm (1,6 m · kg, 11 ft · lb)
9. Ajustar:
Tensión de la cadena de trans-
misión a
Consulte el apartado “AJUSTE
DE LA TENSIÓN DE LA
CADENA DE TRANSMI-
SIÓN” del CAPÍTULO 3.
Tensión de la cadena de
transmisión:
40 ~ 50 mm (1,6 ~ 2,0 in)
10. Apretar:
Tuerca (eje de la rueda) 1
Contratuerca 2
T R..125 Nm (12,5 m · kg, 90 ft · lb)
T R..16 Nm (1,6 m · kg, 11 ft · lb)
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUEDA DELANTERA Y RUEDA TRASERA

5 - 11
CHASFRONT BRAKE AND REAR BRAKE
EC5A0000
FRONT BRAKE AND REAR BRAKE
EC5A8000
FRONT BRAKE
Extent of removal:1 Brake hose removal2 Caliper removal
3 Master cylinder removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalFRONT BRAKE REMOVAL
Hold the machine by placing the
suitable stand under the engine.
WARNINGSupport the machine securely so there is nodanger of it falling over.
Drain the brake fluid. Refer to “REMOVAL POINTS”.
1 Hose cover 1
2 Brake hose holder 1
3 Bolt (brake hose holder) 2 Only loosening.
4 Union bolt 2
5 Brake hose 1
6 Pad pin plug 1 Remove when loosening the pad pin.
7 Pad pin 1 Loosen when disassembling the caliper.
8 Caliper 1
9 Brake lever 1
10 Master cylinder bracket 1
11 Master cylinder 1
2
3
1
3
2

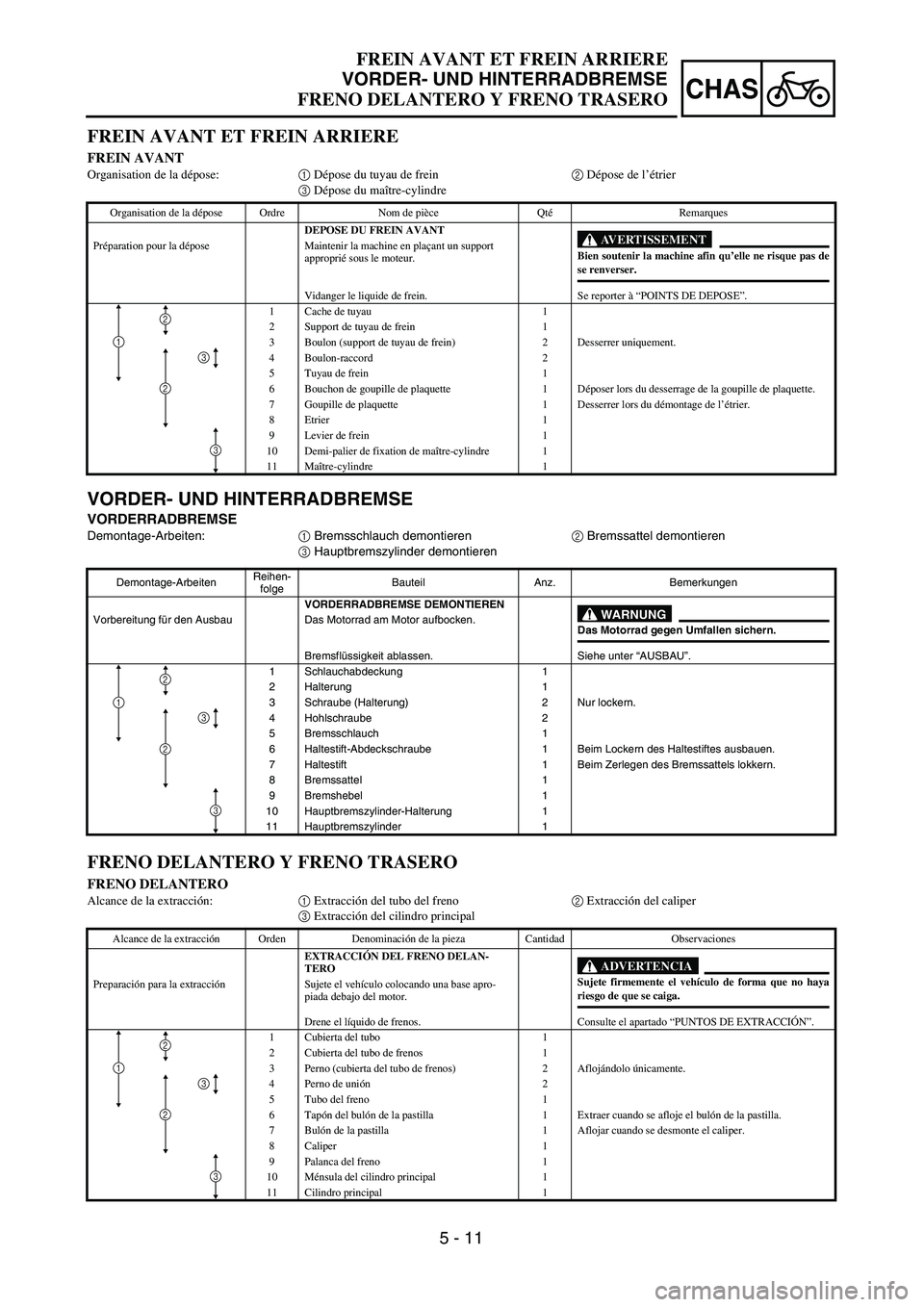

5 - 11
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
FRENO DELANTERO Y FRENO TRASERO
VORDER- UND HINTERRADBREMSE
VORDERRADBREMSE
Demontage-Arbeiten:1 Bremsschlauch demontieren2 Bremssattel demontieren
3 Hauptbremszylinder demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
VORDERRADBREMSE DEMONTIEREN
WARNUNGDas Motorrad gegen Umfallen sichern. Vorbereitung für den Ausbau Das Motorrad am Motor aufbocken.
Bremsflüssigkeit ablassen. Siehe unter “AUSBAU”.
1 Schlauchabdeckung 1
2 Halterung 1
3 Schraube (Halterung) 2 Nur lockern.
4 Hohlschraube 2
5 Bremsschlauch 1
6 Haltestift-Abdeckschraube 1 Beim Lockern des Haltestiftes ausbauen.
7 Haltestift 1 Beim Zerlegen des Bremssattels lokkern.
8 Bremssattel 1
9 Bremshebel 1
10 Hauptbremszylinder-Halterung 1
11 Hauptbremszylinder 1
2
1
2
3
3
FREIN AVANT ET FREIN ARRIERE
FREIN AVANT
Organisation de la dépose:1 Dépose du tuyau de frein 2 Dépose de l’étrier
3 Dépose du maître-cylindre
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU FREIN AVANT
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque pas dese renverser. Préparation pour la dépose Maintenir la machine en plaçant un support
approprié sous le moteur.
Vidanger le liquide de frein. Se reporter à “POINTS DE DEPOSE”.
1 Cache de tuyau 1
2 Support de tuyau de frein 1
3 Boulon (support de tuyau de frein) 2 Desserrer uniquement.
4 Boulon-raccord 2
5 Tuyau de frein 1
6 Bouchon de goupille de plaquette 1 Déposer lors du desserrage de la goupille de plaquette.
7 Goupille de plaquette 1 Desserrer lors du démontage de l’étrier.
8 Etrier 1
9 Levier de frein 1
10 Demi-palier de fixation de maître-cylindre 1
11 Maître-cylindre 1
2
1
2
3
3
FRENO DELANTERO Y FRENO TRASERO
FRENO DELANTERO
Alcance de la extracción:1 Extracción del tubo del freno2 Extracción del caliper
3 Extracción del cilindro principal
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DEL FRENO DELAN-
TERO
ADVERTENCIASujete firmemente el vehículo de forma que no hayariesgo de que se caiga. Preparación para la extracción Sujete el vehículo colocando una base apro-
piada debajo del motor.
Drene el líquido de frenos. Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
1 Cubierta del tubo 1
2 Cubierta del tubo de frenos 1
3 Perno (cubierta del tubo de frenos) 2 Aflojándolo únicamente.
4 Perno de unión2
5 Tubo del freno 1
6 Tapón del bulón de la pastilla 1 Extraer cuando se afloje el bulón de la pastilla.
7 Bulón de la pastilla 1 Aflojar cuando se desmonte el caliper.
8 Caliper 1
9 Palanca del freno 1
10 Ménsula del cilindro principal 1
11 Cilindro principal 1
2
1
2
3
3

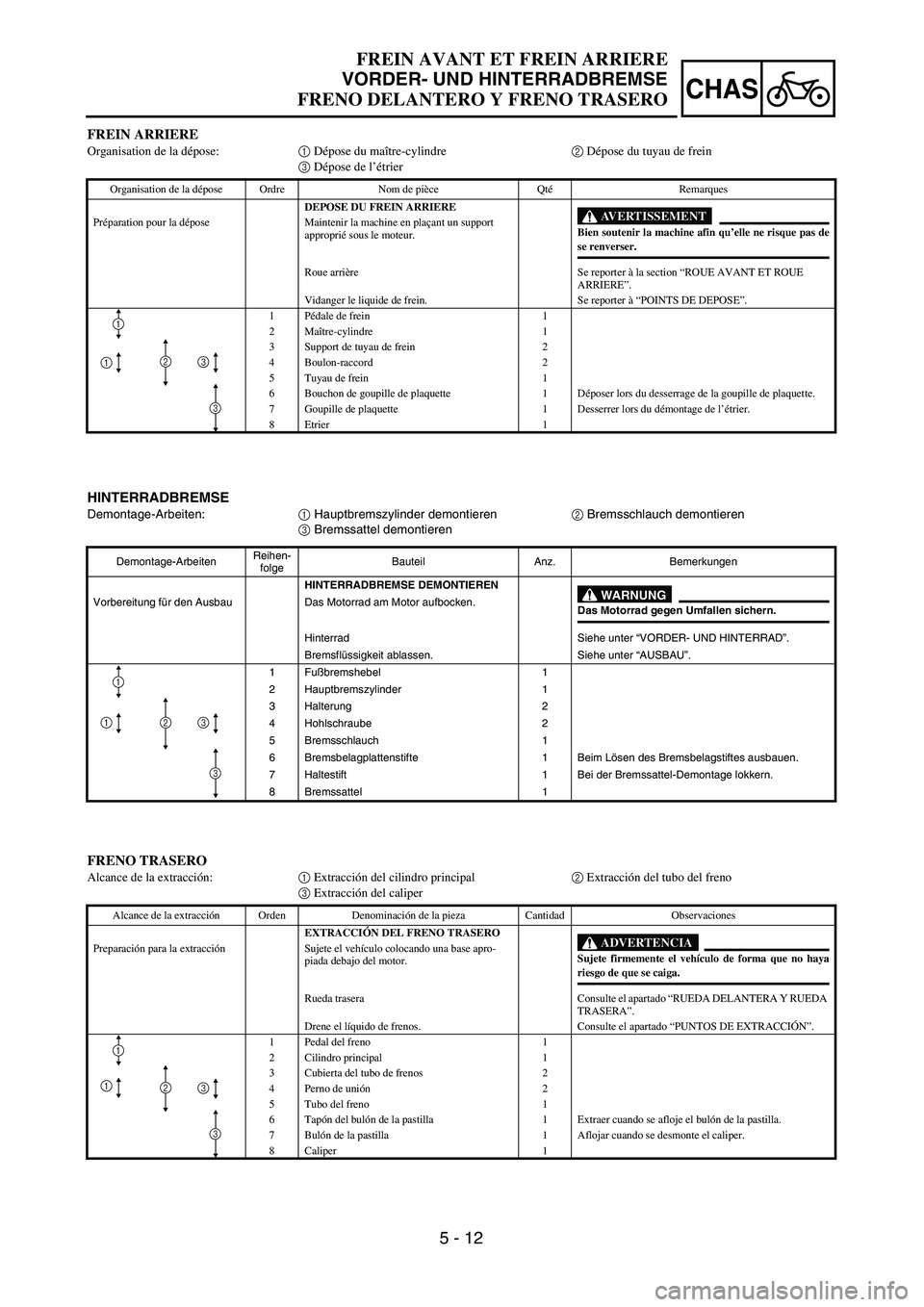

5 - 12
CHAS
EC5A8100
REAR BRAKE
Extent of removal:1 Master cylinder removal2 Brake hose removal
3 Caliper removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalREAR BRAKE REMOVAL
Hold the machine by placing the
suitable stand under the engine.
WARNINGSupport the machine securely so there is nodanger of it falling over.
Rear wheel Refer to “FRONT WHEEL AND REAR
WHEEL” section.
Drain the brake fluid. Refer to “REMOVAL POINTS”.
1 Brake pedal 1
2 Master cylinder 1
3 Brake hose holder 2
4 Union bolt 2
5 Brake hose 1
6 Pad pin plug 1 Remove when loosening the pad pin.
7 Pad pin 1 Loosen when disassembling the caliper.
8Caliper
1
3
1
321
FRONT BRAKE AND REAR BRAKE

5 - 12
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
FRENO DELANTERO Y FRENO TRASERO
HINTERRADBREMSE
Demontage-Arbeiten:1 Hauptbremszylinder demontieren2 Bremsschlauch demontieren
3 Bremssattel demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
HINTERRADBREMSE DEMONTIEREN
WARNUNGDas Motorrad gegen Umfallen sichern. Vorbereitung für den Ausbau Das Motorrad am Motor aufbocken.
Hinterrad Siehe unter “VORDER- UND HINTERRAD”.
Bremsflüssigkeit ablassen. Siehe unter “AUSBAU”.
1Fußbremshebel 1
2 Hauptbremszylinder 1
3 Halterung 2
4 Hohlschraube 2
5 Bremsschlauch 1
6 Bremsbelagplattenstifte 1 Beim Lösen des Bremsbelagstiftes ausbauen.
7 Haltestift 1 Bei der Bremssattel-Demontage lokkern.
8Bremssattel
1
1
123
3
FREIN ARRIERE
Organisation de la dépose: 1 Dépose du maître-cylindre2 Dépose du tuyau de frein
3 Dépose de l’étrier
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU FREIN ARRIERE
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque pas dese renverser. Préparation pour la dépose Maintenir la machine en plaçant un support
approprié sous le moteur.
Roue arrière Se reporter à la section “ROUE AVANT ET ROUE
ARRIERE”.
Vidanger le liquide de frein. Se reporter à “POINTS DE DEPOSE”.
1Pédale de frein 1
2Maître-cylindre 1
3 Support de tuyau de frein 2
4 Boulon-raccord 2
5 Tuyau de frein 1
6 Bouchon de goupille de plaquette 1 Déposer lors du desserrage de la goupille de plaquette.
7 Goupille de plaquette 1 Desserrer lors du démontage de l’étrier.
8 Etrier 1
1
123
3
FRENO TRASERO
Alcance de la extracción:1 Extracción del cilindro principal2 Extracción del tubo del freno
3 Extracción del caliper
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DEL FRENO TRASERO
ADVERTENCIASujete firmemente el vehículo de forma que no hayariesgo de que se caiga. Preparación para la extracción Sujete el vehículo colocando una base apro-
piada debajo del motor.
Rueda trasera Consulte el apartado “RUEDA DELANTERA Y RUEDA
TRASERA”.
Drene el líquido de frenos. Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
1 Pedal del freno 1
2 Cilindro principal 1
3 Cubierta del tubo de frenos 2
4 Perno de unión2
5 Tubo del freno 1
6 Tapón del bulón de la pastilla 1 Extraer cuando se afloje el bulón de la pastilla.
7 Bulón de la pastilla 1 Aflojar cuando se desmonte el caliper.
8Caliper
1
1
123
3

5 - 13
CHAS
EC5A8200
CALIPER DISASSEMBLY
ÅFront
ıRear
Extent of removal:1 Front caliper disassembly2 Rear caliper disassembly
Extent of removal Order Part name Q’ty Remarks
CALIPER DISASSEMBLYAB
1 Pad pin 1 1
2 Brake pad 2 2
3 Pad support 1 1
4 Caliper piston 2 1
Refer to “REMOVAL POINTS”. 5 Dust seal 2 1
6 Piston seal 2 1
12
FRONT BRAKE AND REAR BRAKE
