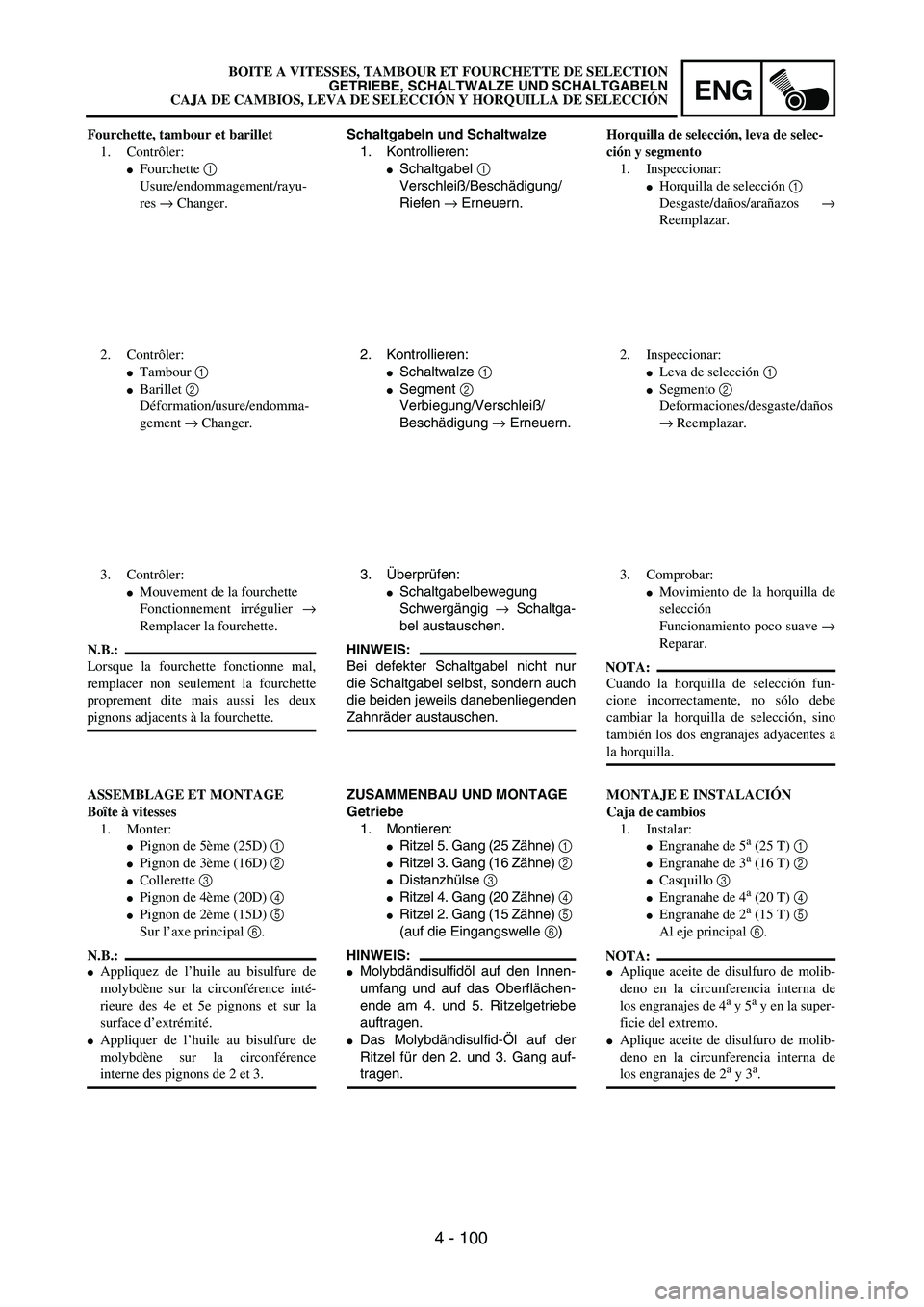

Schaltgabeln und Schaltwalze
1. Kontrollieren:
Schaltgabel 1
Verschleiß/Beschädigung/
Riefen → Erneuern.
2. Kontrollieren:
Schaltwalze 1
Segment 2
Verbiegung/Verschleiß/
Beschädigung → Erneuern.
3.Überprüfen:
Schaltgabelbewegung
Schwergängig → Schaltga-
bel austauschen.
HINWEIS:
Bei defekter Schaltgabel nicht nur
die Schaltgabel selbst, sondern auch
die beiden jeweils danebenliegenden
Zahnräder austauschen.
ZUSAMMENBAU UND MONTAGE
Getriebe
1. Montieren:
Ritzel 5. Gang (25 Zähne) 1
Ritzel 3. Gang (16 Zähne) 2
Distanzhülse 3
Ritzel 4. Gang (20 Zähne) 4
Ritzel 2. Gang (15 Zähne) 5
(auf die Eingangswelle 6)
HINWEIS:
Molybdändisulfidöl auf den Innen-
umfang und auf das Oberflächen-
ende am 4. und 5. Ritzelgetriebe
auftragen.
Das Molybdändisulfid-Öl auf der
Ritzel für den 2. und 3. Gang auf-
tragen. Fourchette, tambour et barillet
1. Contrôler:
Fourchette 1
Usure/endommagement/rayu-
res → Changer.
2. Contrôler:
Tambour 1
Barillet 2
Déformation/usure/endomma-
gement → Changer.
3. Contrôler:
Mouvement de la fourchette
Fonctionnement irrégulier →
Remplacer la fourchette.
N.B.:
Lorsque la fourchette fonctionne mal,
remplacer non seulement la fourchette
proprement dite mais aussi les deux
pignons adjacents à la fourchette.
ASSEMBLAGE ET MONTAGE
Boîte à vitesses
1. Monter:
Pignon de 5ème (25D) 1
Pignon de 3ème (16D) 2
Collerette 3
Pignon de 4ème (20D) 4
Pignon de 2ème (15D) 5
Sur l’axe principal 6.
N.B.:
Appliquez de l’huile au bisulfure de
molybdène sur la circonférence inté-
rieure des 4e et 5e pignons et sur la
surface d’extrémité.
Appliquer de l’huile au bisulfure de
molybdène sur la circonférence
interne des pignons de 2 et 3.BOITE A VITESSES, TAMBOUR ET FOURCHETTE DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
CAJA DE CAMBIOS, LEVA DE SELECCIÓN Y HORQUILLA DE SELECCIÓN
Horquilla de selección, leva de selec-
ción y segmento
1. Inspeccionar:
Horquilla de selección 1
Desgaste/daños/arañazos →
Reemplazar.
2. Inspeccionar:
Leva de selección 1
Segmento 2
Deformaciones/desgaste/daños
→ Reemplazar.
3. Comprobar:
Movimiento de la horquilla de
selección
Funcionamiento poco suave →
Reparar.
NOTA:
Cuando la horquilla de selección fun-
cione incorrectamente, no sólo debe
cambiar la horquilla de selección, sino
también los dos engranajes adyacentes a
la horquilla.
MONTAJE E INSTALACIÓN
Caja de cambios
1. Instalar:
Engranahe de 5a (25 T) 1
Engranahe de 3a (16 T) 2
Casquillo 3
Engranahe de 4a (20 T) 4
Engranahe de 2a (15 T) 5
Al eje principal 6.
NOTA:
Aplique aceite de disulfuro de molib-
deno en la circunferencia interna de
los engranajes de 4
a y 5a y en la super-
ficie del extremo.
Aplique aceite de disulfuro de molib-
deno en la circunferencia interna de
los engranajes de 2a y 3a.

4 - 101
ENGTRANSMISSION, SHIFT CAM AND SHIFT FORK

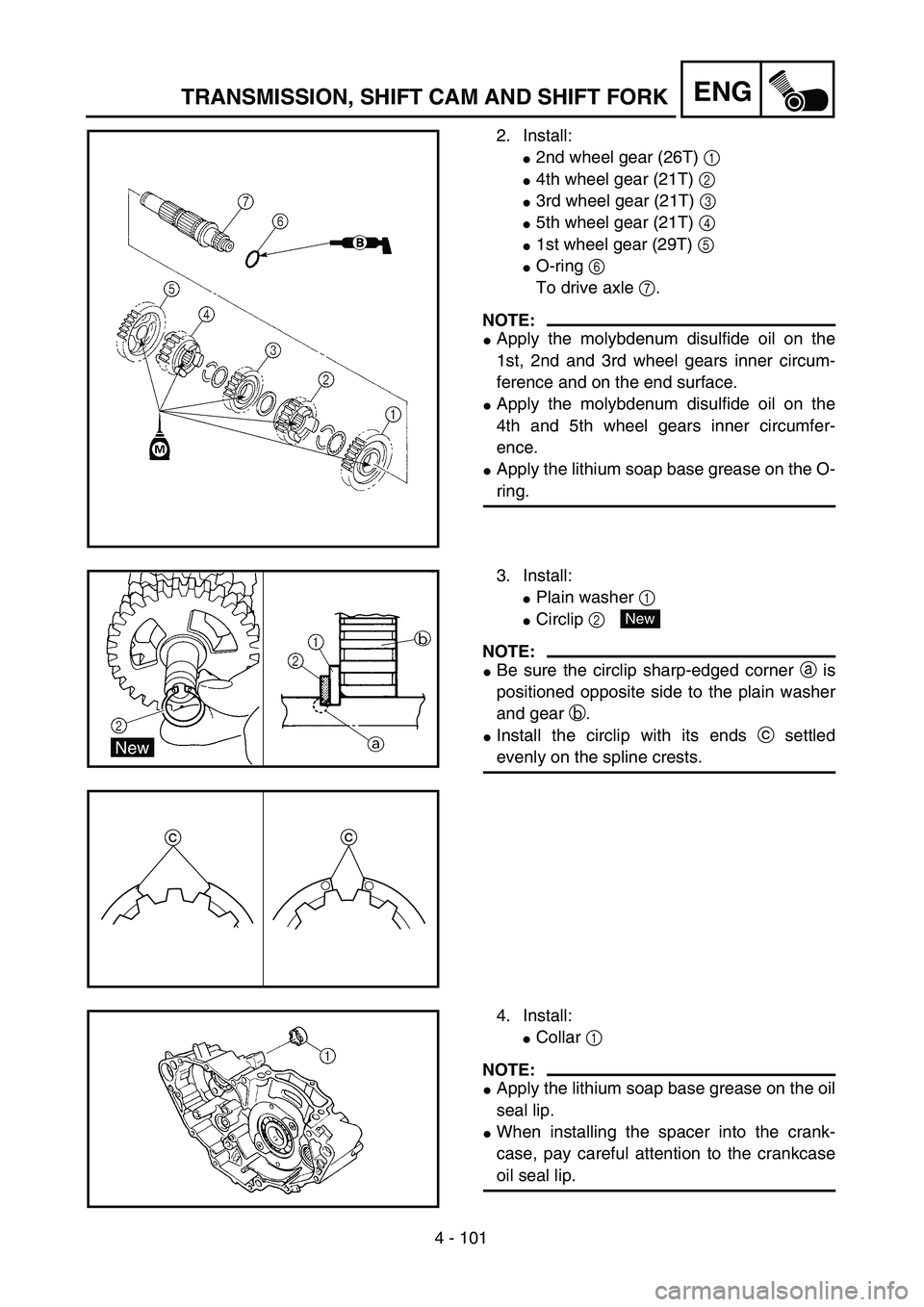

2. Install:
2nd wheel gear (26T) 1
4th wheel gear (21T) 2
3rd wheel gear (21T) 3
5th wheel gear (21T) 4
1st wheel gear (29T) 5
O-ring 6
To drive axle 7.
NOTE:
Apply the molybdenum disulfide oil on the
1st, 2nd and 3rd wheel gears inner circum-
ference and on the end surface.
Apply the molybdenum disulfide oil on the
4th and 5th wheel gears inner circumfer-
ence.
Apply the lithium soap base grease on the O-
ring.
3. Install:
Plain washer 1
Circlip 2
NOTE:
Be sure the circlip sharp-edged corner a is
positioned opposite side to the plain washer
and gear b.
Install the circlip with its ends c settled
evenly on the spline crests.
cc
New
4. Install:
Collar 1
NOTE:
Apply the lithium soap base grease on the oil
seal lip.
When installing the spacer into the crank-
case, pay careful attention to the crankcase
oil seal lip.

ENG
4 - 101
2. Montieren:
Zahnrad 2. Gang (26 Zäh-
ne) 1
Zahnrad 4. Gang (21 Zäh-
ne) 2
Zahnrad 3. Gang (21 Zäh-
ne) 3
Zahnrad 5. Gang (21 Zäh-
ne) 4
Zahnrad 1. Gang (29 Zäh-
ne) 5
O-Ring 6
(auf die Ausgangswelle 7)
HINWEIS:
Molybdändisulfidöl auf den Innen-
umfang und auf das Oberflächen-
ende an 1., 2. und 3. Radgetriebe
auftragen.
Das Molybdändisulfid-Öl auf der
Zahnräder für den 4. und 5. Gang
auftragen.
Lithiumfett auf den O-Ring auftra-
gen.
3. Montieren:
Beilagscheibe 1
Sicherungsring 2
HINWEIS:
Darauf achten, daß die scharfe
Kante a des Sicherungsringes
nicht an der Beilagscheibe und am
Zahnrad b anliegt.
Den Sicherungsring mit seinem
Ende c gleichmäßig auf den Ver-
zahnungsauflagen sitzend einbau-
en.
New
4. Montieren:
Hülse 1
HINWEIS:
Lithiumseifen-Schmierfett auf der
Öldichtungslippe auftragen.
Beim Einbauen des Distanzstücks
im Kurbelgehäuse ist auf die Öl-
dichtungslippe des Kurbelgehäu-
ses zu achten. 2. Monter:
Pignon de 2ème (26D) 1
Pignon de 4ème (21D) 2
Pignon de 3ème (21D) 3
Pignon de 5ème (21D) 4
Pignon de 1ère (29D) 5
Joint torique 6
Sur l’axe moteur 7.
N.B.:
Appliquez de l’huile au bisulfure de
molybdène sur la circonférence inté-
rieure des lre, 2e et 3 roues dentées et
sur la surface d’extrémité.
Appliquer de l’huile au bisulfure de
molybdène sur la circonférence
interne des 4 et 5 engrenages.
Enduire le joint torique de graisse à
base de savon au lithium.
3. Monter:
Rondelle ordinaire 1
Circlip 2
N.B.:
Vérifier que le côté à bord vif du cir-
clip a soit opposé à la rondelle ordi-
naire située contre le pignon b.
Installer le circlip de manière à ce que
les extrémités c soient uniformé-
ment assises sur la crête des cannelu-
res.
New
4. Monter:
Collerette 1
N.B.:
Appliquer la graisse à base de savon
au lithium sur la lève de la bague
d’étanchéité.
Lorsque vous installez l’entretoise sur
le carter, prenez garde à la lèvre du
joint d’étanchéité du carter.2. Instalar:
Engranaje de 2ª (26T) 1
Engranaje de 4ª (21T) 2
Engranaje de 3ª (21T) 3
Engranaje de 5ª (21T) 4
Engranaje de 1ª (29T) 5
Junta tórica 6
Al eje conductor 7.
NOTA:
Aplique el aceite de disulfuro de
molibdeno en la circunferencia interna
de los engranajes de 1ª, 2ª y 3ª y en la
superficie del extremo.
Aplique el aceite de disulfuro de
molibdeno en la circunferencia interna
de los engranajes de 4ª y 5ª.
Aplique la grasa con base de litio en la
junta tórica.
3. Instalar:
Arandela plana 1
Circlip 2
NOTA:
Asegúrese de que la esquina de borde
afilado a esté colocada en el lado
opuesto a la arandela plana y el engra-
naje b.
Instale el circlip con sus extremos c
asentados uniformemente en las cres-
tas de la acanaladura.
New
4. Instalar:
Separador 1
NOTA:
Aplique la grasa con base de litio del
labio del retén de aceite.
Cuando instale el separador en el cár-
ter, tenga especial cuidado con el labio
del retén de aceite del cárter. BOITE A VITESSES, TAMBOUR ET FOURCHETTE DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
CAJA DE CAMBIOS, LEVA DE SELECCIÓN Y HORQUILLA DE SELECCIÓN

4 - 102
ENGTRANSMISSION, SHIFT CAM AND SHIFT FORK

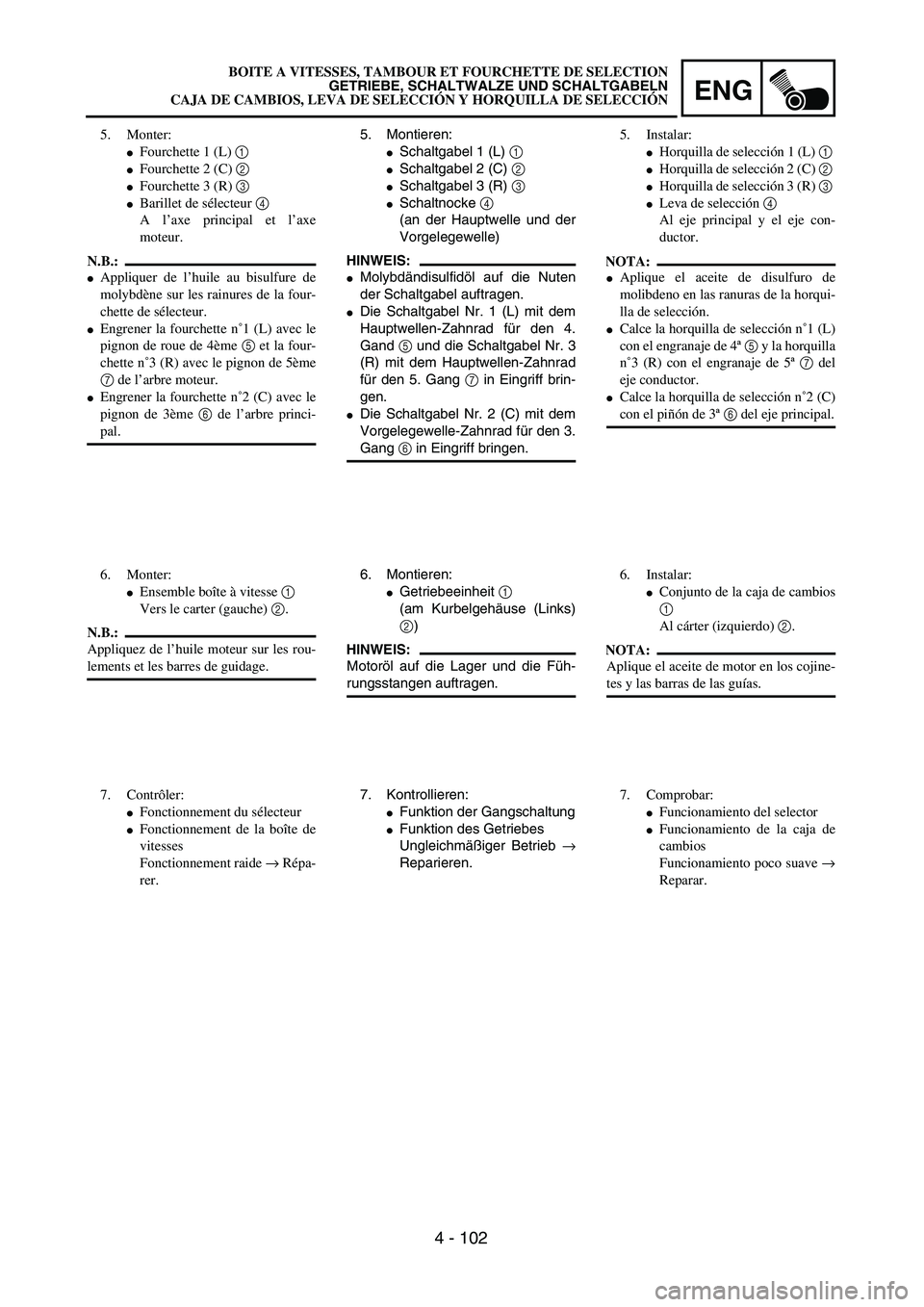

5. Install:
Shift fork 1 (L) 1
Shift fork 2 (C) 2
Shift fork 3 (R) 3
Shift cam 4
To main axle and drive axle.
NOTE:
Apply the molybdenum disulfide oil on the
shift fork grooves.
Mesh the shift fork #1 (L) with the 4th wheel
gear 5 and #3 (R) with the 5th wheel gear 7
on the drive axle.
Mesh the shift fork #2 (C) with the 3rd pinion
gear 6 on the main axle.
6. Install:
Transmission assembly 1
To crankcase (left) 2.
NOTE:
Apply the engine oil on the bearings and guide
bars.
7. Check:
Shifter operation
Transmission operation
Unsmooth operation → Repair.

ENG
4 - 102
5. Montieren:
Schaltgabel 1 (L) 1
Schaltgabel 2 (C) 2
Schaltgabel 3 (R) 3
Schaltnocke 4
(an der Hauptwelle und der
Vorgelegewelle)
HINWEIS:
Molybdändisulfidöl auf die Nuten
der Schaltgabel auftragen.
Die Schaltgabel Nr. 1 (L) mit dem
Hauptwellen-Zahnrad für den 4.
Gand 5 und die Schaltgabel Nr. 3
(R) mit dem Hauptwellen-Zahnrad
für den 5. Gang 7 in Eingriff brin-
gen.
Die Schaltgabel Nr. 2 (C) mit dem
Vorgelegewelle-Zahnrad für den 3.
Gang 6 in Eingriff bringen.
6. Montieren:
Getriebeeinheit 1
(am Kurbelgehäuse (Links)
2)
HINWEIS:
Motoröl auf die Lager und die Füh-
rungsstangen auftragen.
7. Kontrollieren:
Funktion der Gangschaltung
Funktion des Getriebes
Ungleichmäßiger Betrieb →
Reparieren. 5. Monter:
Fourchette 1 (L) 1
Fourchette 2 (C) 2
Fourchette 3 (R) 3
Barillet de sélecteur 4
A l’axe principal et l’axe
moteur.
N.B.:
Appliquer de l’huile au bisulfure de
molybdène sur les rainures de la four-
chette de sélecteur.
Engrener la fourchette n˚1 (L) avec le
pignon de roue de 4ème 5 et la four-
chette n˚3 (R) avec le pignon de 5ème
7 de l’arbre moteur.
Engrener la fourchette n˚2 (C) avec le
pignon de 3ème 6 de l’arbre princi-
pal.
6. Monter:
Ensemble boîte à vitesse 1
Vers le carter (gauche) 2.
N.B.:
Appliquez de l’huile moteur sur les rou-
lements et les barres de guidage.
7. Contrôler:
Fonctionnement du sélecteur
Fonctionnement de la boîte de
vitesses
Fonctionnement raide → Répa-
rer.5. Instalar:
Horquilla de selección 1 (L) 1
Horquilla de selección 2 (C) 2
Horquilla de selección 3 (R) 3
Leva de selección 4
Al eje principal y el eje con-
ductor.
NOTA:
Aplique el aceite de disulfuro de
molibdeno en las ranuras de la horqui-
lla de selección.
Calce la horquilla de selección n˚1 (L)
con el engranaje de 4ª 5 y la horquilla
n˚3 (R) con el engranaje de 5ª 7 del
eje conductor.
Calce la horquilla de selección n˚2 (C)
con el piñón de 3ª 6 del eje principal.
6. Instalar:
Conjunto de la caja de cambios
1
Al cárter (izquierdo) 2.
NOTA:
Aplique el aceite de motor en los cojine-
tes y las barras de las guías.
7. Comprobar:
Funcionamiento del selector
Funcionamiento de la caja de
cambios
Funcionamiento poco suave →
Reparar. BOITE A VITESSES, TAMBOUR ET FOURCHETTE DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
CAJA DE CAMBIOS, LEVA DE SELECCIÓN Y HORQUILLA DE SELECCIÓN

5 - 1
CHAS

EC500000
CHASSIS
EC590000
FRONT WHEEL AND REAR WHEEL
EC598000
FRONT WHEEL
FRONT WHEEL AND REAR WHEEL

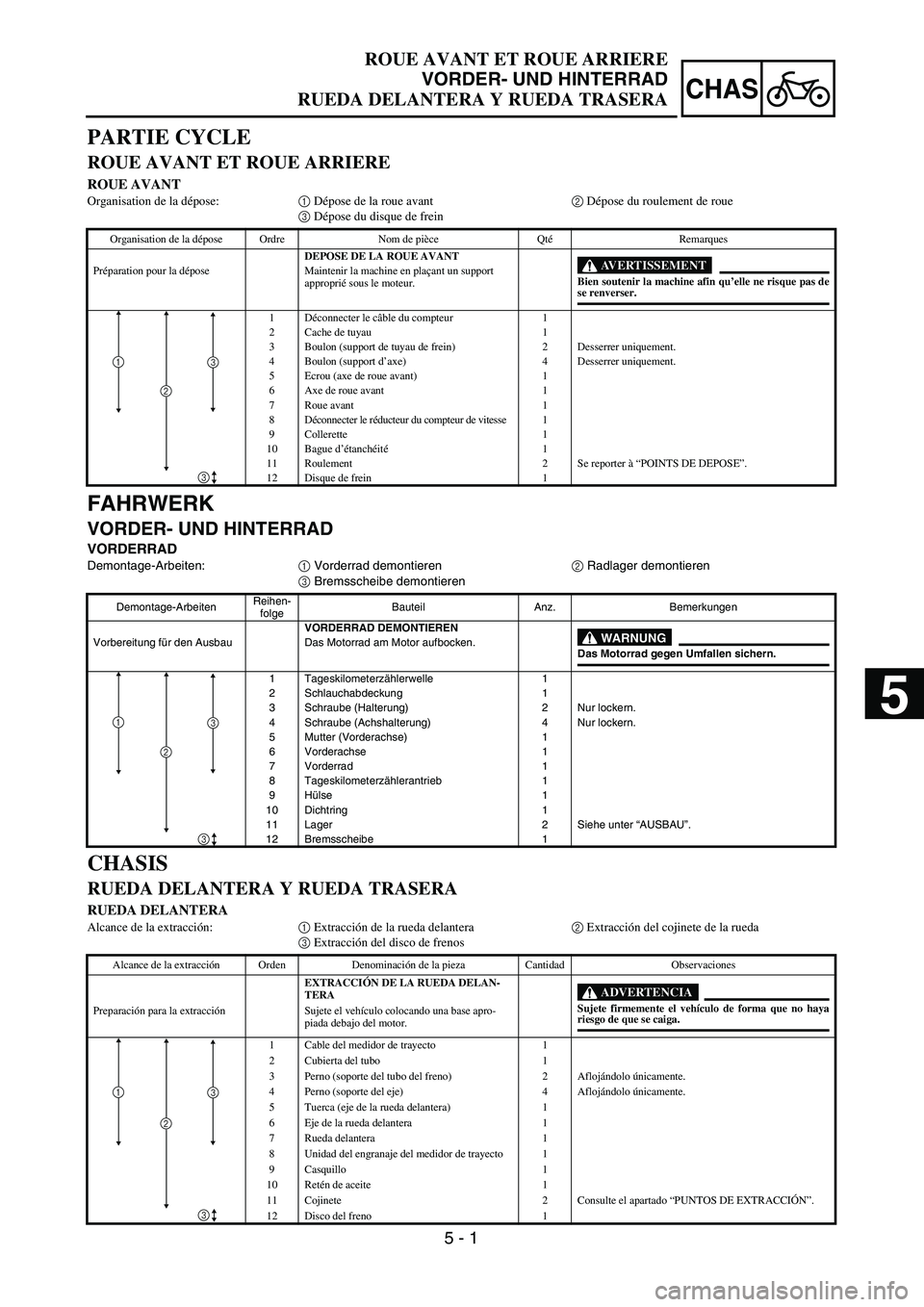

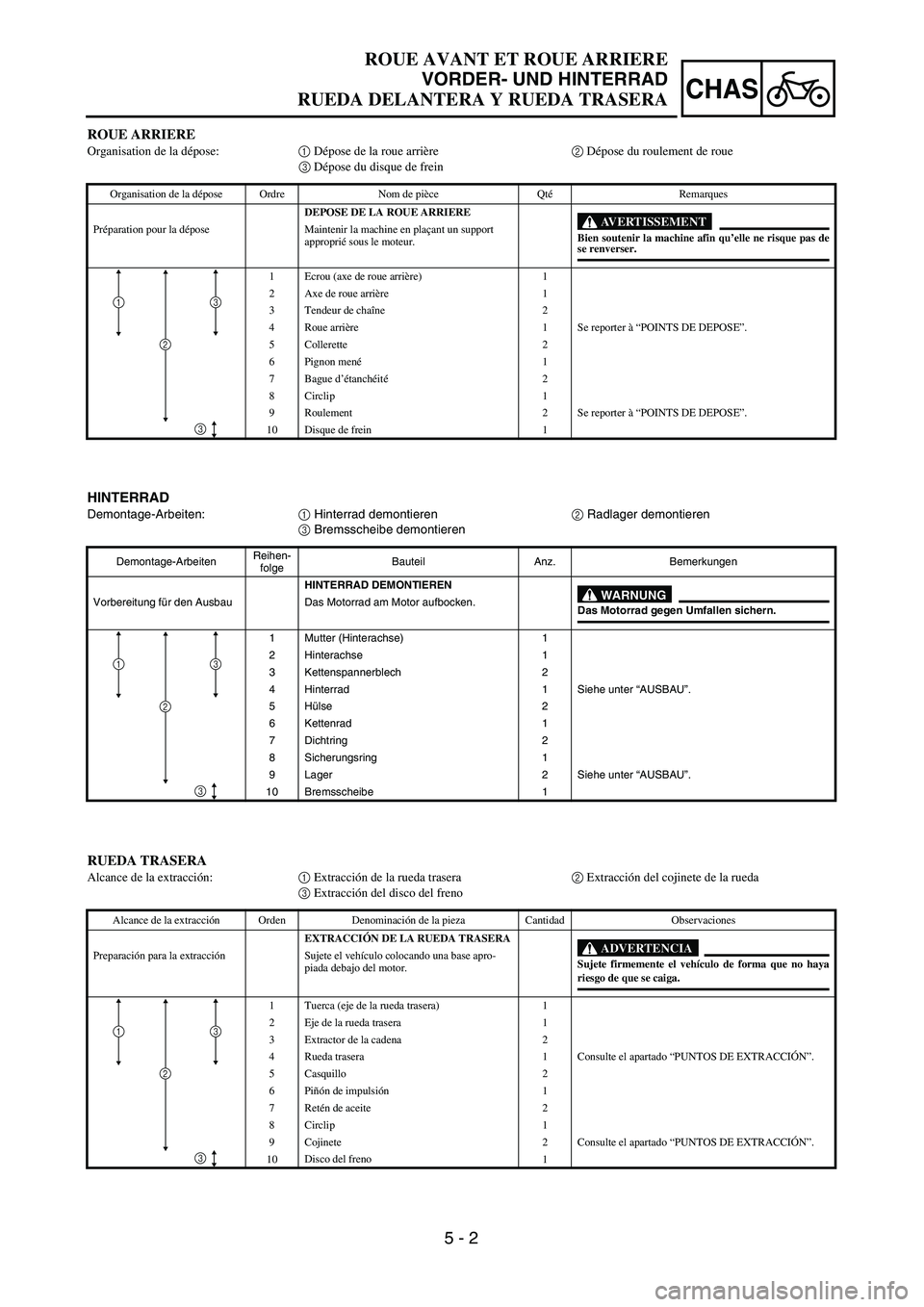

Extent of removal:
1
Front wheel removal
2
Wheel bearing removal
3
Brake disc removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removal
FRONT WHEEL REMOVAL
Hold the machine by placing the
suitable stand under the engine.
WARNING

Support the machine securely so there is no
danger of it falling over.
1 Trip meter cable 1
2 Hose cover 1
3 Bolt (brake hose holder) 2 Only loosening.
4 Bolt (axle holder) 4 Only loosening.
5 Nut (front wheel axle) 1
6 Front wheel axle 1
7 Front wheel 1
8 Trip meter gear unit 1
9 Collar 1
10 Oil seal 1
11 Bearing 2 Refer to “REMOVAL POINTS”.
12 Brake disc 1
2
31
3

5 - 1
CHAS

FAHRWERK
VORDER- UND HINTERRAD
VORDERRAD
Demontage-Arbeiten:
1
Vorderrad demontieren
2
Radlager demontieren
3
Bremsscheibe demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
VORDERRAD DEMONTIEREN
WARNUNG

Das Motorrad gegen Umfallen sichern.
Vorbereitung für den Ausbau Das Motorrad am Motor aufbocken.
1 Tageskilometerzählerwelle 1
2 Schlauchabdeckung 1
3 Schraube (Halterung) 2 Nur lockern.
4 Schraube (Achshalterung) 4 Nur lockern.
5 Mutter (Vorderachse) 1
6 Vorderachse 1
7 Vorderrad 1
8 Tageskilometerzählerantrieb 1
9 Hülse 1
10 Dichtring 1
11 Lager 2 Siehe unter “AUSBAU”.
12 Bremsscheibe 1
3
2
13

ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUEDA DELANTERA Y RUEDA TRASERA
PARTIE CYCLE
ROUE AVANT ET ROUE ARRIERE
ROUE AVANT
Organisation de la dépose:
1
Dépose de la roue avant
2
Dépose du roulement de roue
3
Dépose du disque de frein
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE LA ROUE AVANT
AVERTISSEMENT

Bien soutenir la machine afin qu’elle ne risque pas de
se renverser.
Préparation pour la dépose Maintenir la machine en plaçant un support
approprié sous le moteur.
1Déconnecter le câble du compteur 1
2 Cache de tuyau 1
3 Boulon (support de tuyau de frein) 2 Desserrer uniquement.
4 Boulon (support d’axe) 4 Desserrer uniquement.
5 Ecrou (axe de roue avant) 1
6 Axe de roue avant 1
7 Roue avant 1
8Déconnecter le réducteur du compteur de vitesse 1
9 Collerette 1
10 Bague d’étanchéité1
11 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
12 Disque de frein 1
3
2
13

CHASIS
RUEDA DELANTERA Y RUEDA TRASERA
RUEDA DELANTERA
Alcance de la extracción:
1
Extracción de la rueda delantera
2
Extracción del cojinete de la rueda
3
Extracción del disco de frenos
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DE LA RUEDA DELAN-
TERA
ADVERTENCIA

Sujete firmemente el vehículo de forma que no haya
riesgo de que se caiga.
Preparación para la extracción Sujete el vehículo colocando una base apro-
piada debajo del motor.
1 Cable del medidor de trayecto 1
2 Cubierta del tubo 1
3 Perno (soporte del tubo del freno) 2 Aflojándolo únicamente.
4 Perno (soporte del eje) 4 Aflojándolo únicamente.
5 Tuerca (eje de la rueda delantera) 1
6 Eje de la rueda delantera 1
7 Rueda delantera 1
8 Unidad del engranaje del medidor de trayecto 1
9 Casquillo 1
10 Retén de aceite 1
11 Cojinete 2 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
12 Disco del freno 1
3
2
13





5

5 - 2
CHAS

EC598100
REAR WHEEL
Extent of removal:
1
Rear wheel removal
2
Wheel bearing removal
3
Brake disc removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removal
REAR WHEEL REMOVAL
Hold the machine by placing the
suitable stand under the engine.
WARNING

Support the machine securely so there is no
danger of it falling over.
1 Nut (rear wheel axle) 1
2 Rear wheel axle 1
3 Chain puller 2
4 Rear wheel 1 Refer to “REMOVAL POINTS”.
5 Collar 2
6 Driven sprocket 1
7 Oil seal 2
8 Circlip 1
9 Bearing 2 Refer to “REMOVAL POINTS”.
10Brake disc
1
2
31
3

FRONT WHEEL AND REAR WHEEL

5 - 2
CHAS

HINTERRAD
Demontage-Arbeiten:
1
Hinterrad demontieren
2
Radlager demontieren
3
Bremsscheibe demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
HINTERRAD DEMONTIEREN
WARNUNG

Das Motorrad gegen Umfallen sichern.
Vorbereitung für den Ausbau Das Motorrad am Motor aufbocken.
1 Mutter (Hinterachse) 1
2 Hinterachse 1
3 Kettenspannerblech 2
4 Hinterrad 1 Siehe unter “AUSBAU”.
5Hülse 2
6 Kettenrad 1
7 Dichtring 2
8 Sicherungsring 1
9 Lager 2 Siehe unter “AUSBAU”.
10Bremsscheibe
1
2
13
3

ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUEDA DELANTERA Y RUEDA TRASERA
ROUE ARRIERE
Organisation de la dépose:
1
Dépose de la roue arrière
2
Dépose du roulement de roue
3
Dépose du disque de frein
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE LA ROUE ARRIERE
AVERTISSEMENT

Bien soutenir la machine afin qu’elle ne risque pas de
se renverser.
Préparation pour la dépose Maintenir la machine en plaçant un support
approprié sous le moteur.
1 Ecrou (axe de roue arrière) 1
2 Axe de roue arrière 1
3 Tendeur de chaîne 2
4 Roue arrière 1 Se reporter à “POINTS DE DEPOSE”.
5 Collerette 2
6 Pignon mené1
7 Bague d’étanchéité2
8 Circlip 1
9 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
10Disque de frein
1
2
13
3

RUEDA TRASERA
Alcance de la extracción:
1
Extracción de la rueda trasera
2
Extracción del cojinete de la rueda
3
Extracción del disco del freno
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DE LA RUEDA TRASERA
ADVERTENCIA

Sujete firmemente el vehículo de forma que no haya
riesgo de que se caiga.
Preparación para la extracción Sujete el vehículo colocando una base apro-
piada debajo del motor.
1 Tuerca (eje de la rueda trasera) 1
2 Eje de la rueda trasera 1
3 Extractor de la cadena 2
4 Rueda trasera 1 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
5 Casquillo 2
6Piñón de impulsión1
7 Retén de aceite 2
8 Circlip 1
9 Cojinete 2 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
10Disco del freno
1
2
13
3

5 - 3
CHAS

FRONT WHEEL AND REAR WHEEL
EC593000

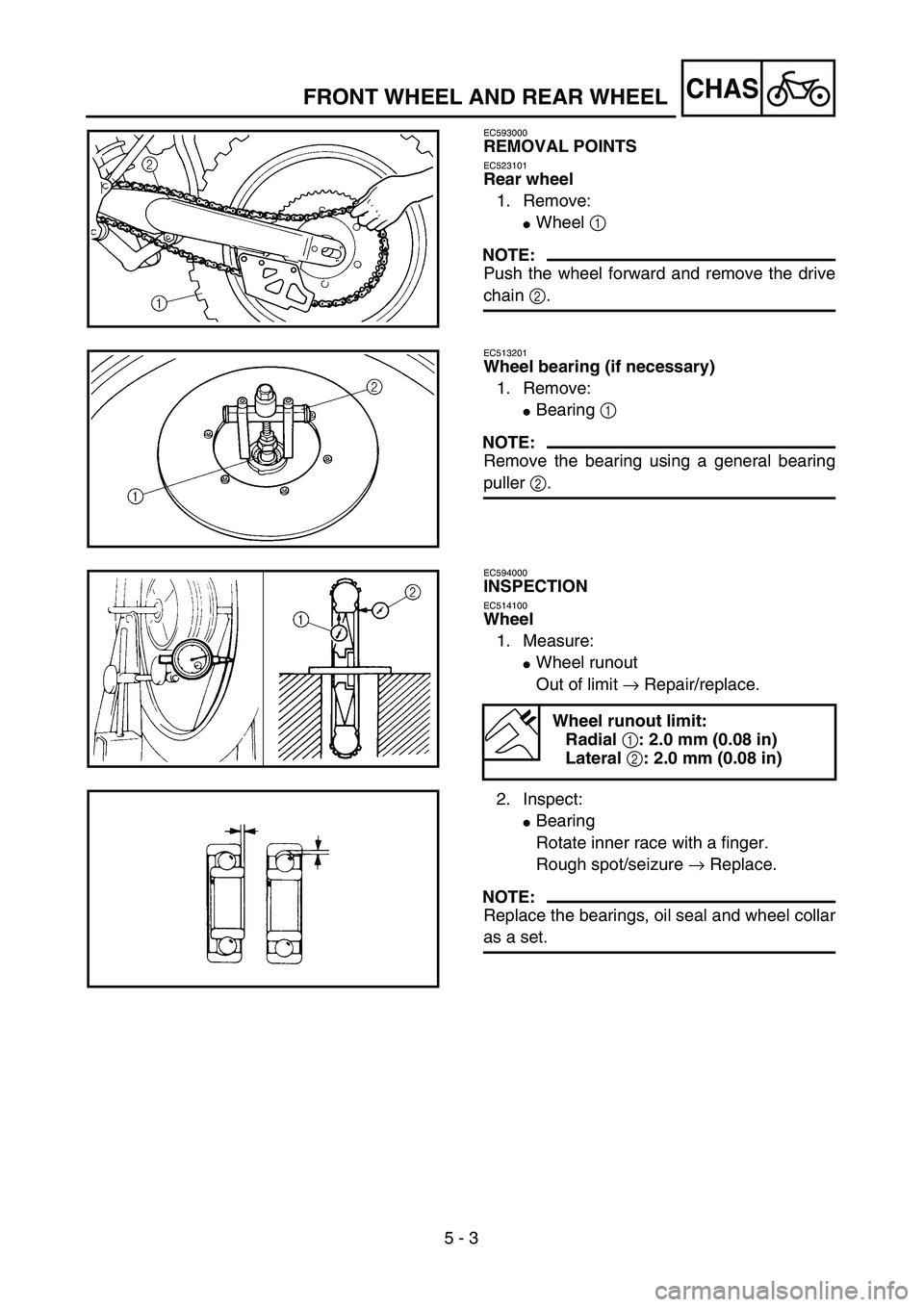

REMOVAL POINTS
EC523101
Rear wheel
1. Remove:

Wheel
1

NOTE:

Push the wheel forward and remove the drive
chain
2
.
EC513201
Wheel bearing (if necessary)
1. Remove:

Bearing
1

NOTE:

Remove the bearing using a general bearing
puller
2
.
EC594000
INSPECTION
EC514100
Wheel
1. Measure:

Wheel runout
Out of limit
→
Repair/replace.
2. Inspect:

Bearing
Rotate inner race with a finger.
Rough spot/seizure
→
Replace.
NOTE:

Replace the bearings, oil seal and wheel collar
as a set.
Wheel runout limit:
Radial
1
: 2.0 mm (0.08 in)
Lateral
2
: 2.0 mm (0.08 in)
