YAMAHA WR 450F 2004 Owners Manual

4 - 90
ENG
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CÁRTER Y CIGÜEÑAL
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
10Ölsieb 1
11Ölzufuhrleitung 2 1
12 Kurbelwelle 1 Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”.
2
Organisation de la dépose Ordre Nom de pièce QtéRemarques
10 Carter d’huile 1
11 Tuyau d’arrivée d’huile 2 1
12 Vilebrequin 1 Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
2
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
10 Filtro tamiz 1
11 Tubo de distribución del aceite 2 1
12 Cigüeñal 1 Utilce la herramienta especial.
Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
2

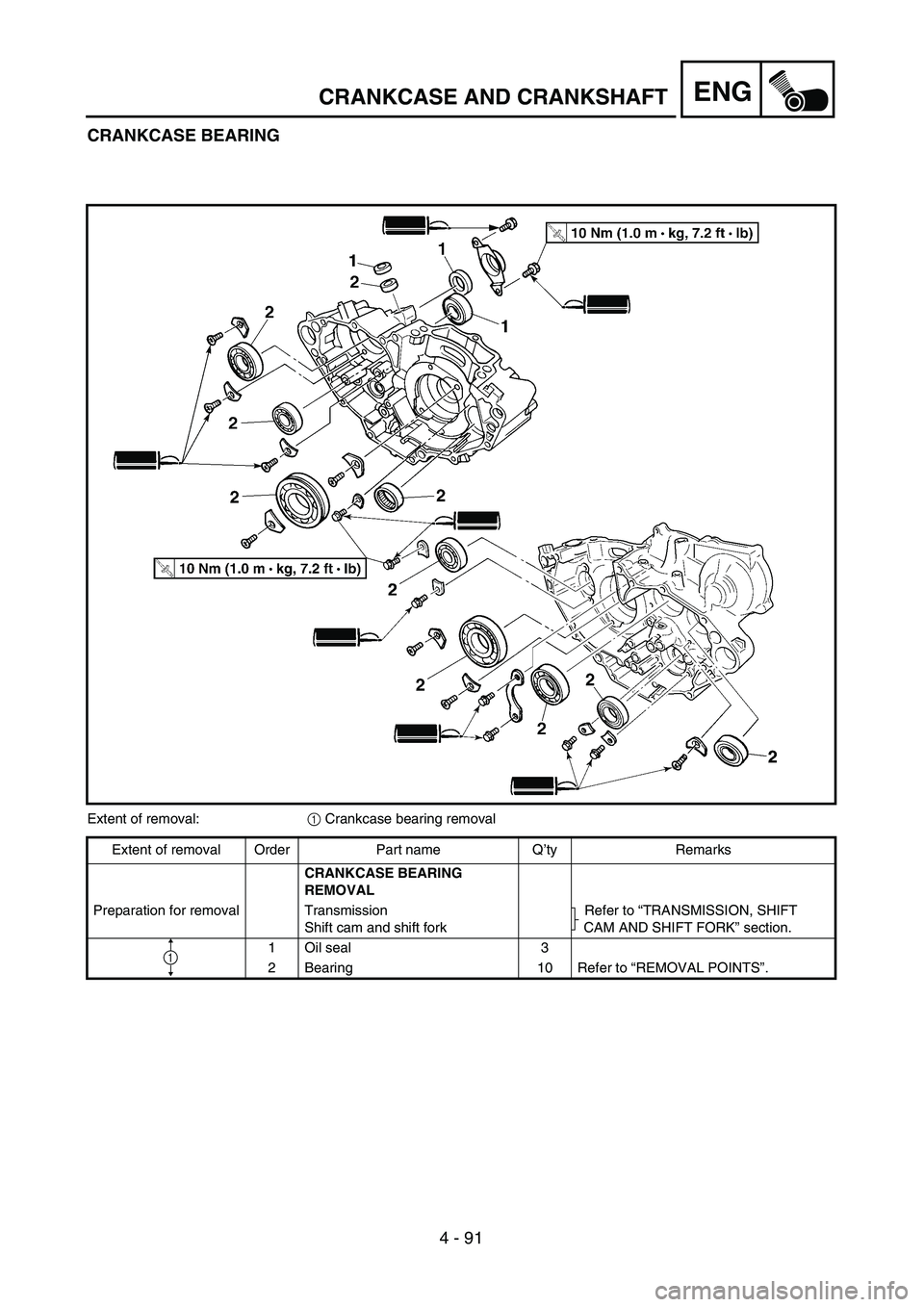

4 - 91
ENGCRANKCASE AND CRANKSHAFT
CRANKCASE BEARING
Extent of removal:1 Crankcase bearing removal
Extent of removal Order Part name Q’ty Remarks
CRANKCASE BEARING
REMOVAL
Preparation for removal Transmission
Shift cam and shift forkRefer to “TRANSMISSION, SHIFT
CAM AND SHIFT FORK” section.
1 Oil seal 3
2 Bearing 10 Refer to “REMOVAL POINTS”.
1

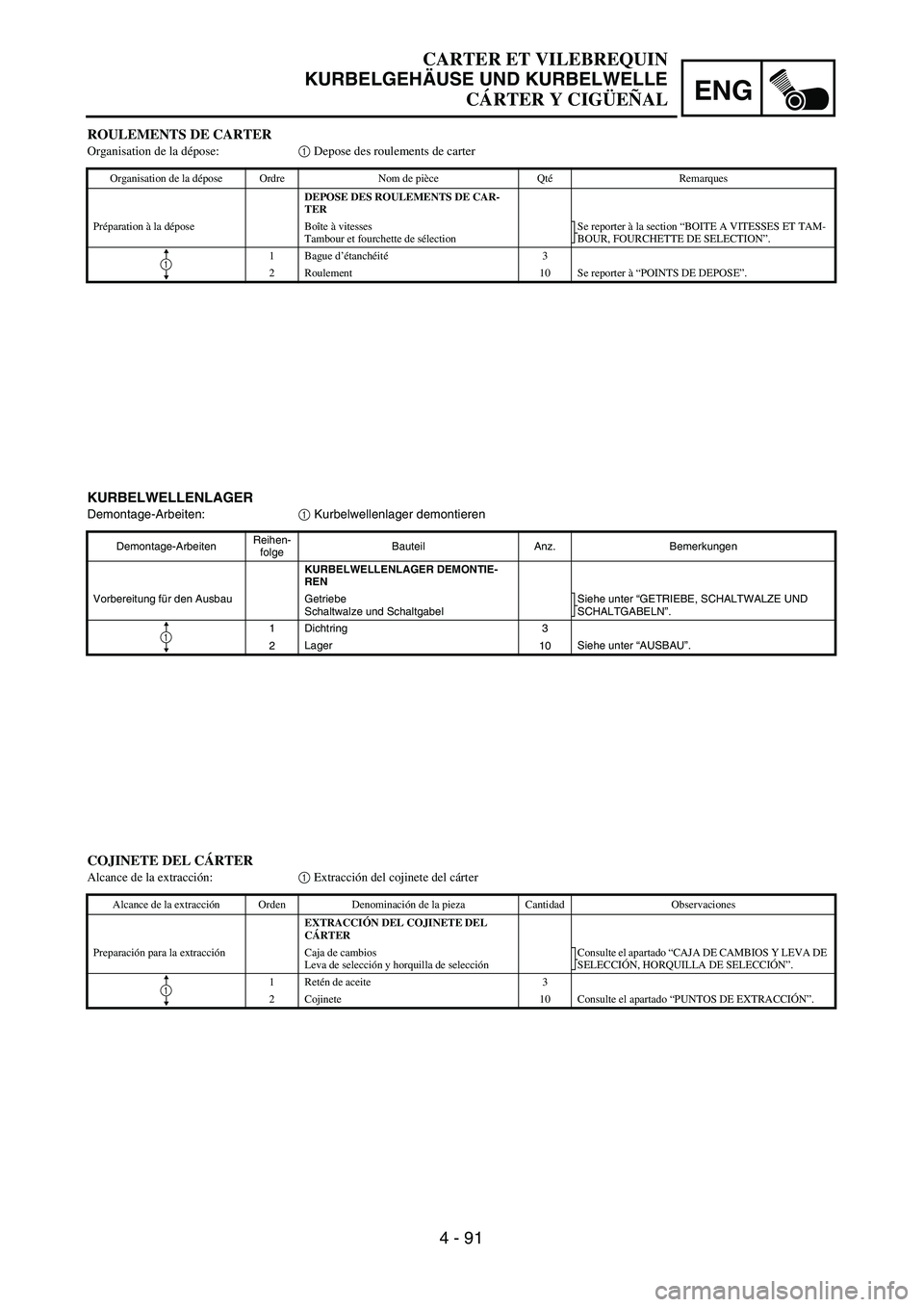

4 - 91
ENG
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CÁRTER Y CIGÜEÑAL
KURBELWELLENLAGER
Demontage-Arbeiten:1 Kurbelwellenlager demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
KURBELWELLENLAGER DEMONTIE-
REN
Vorbereitung für den Ausbau Getriebe
Schaltwalze und SchaltgabelSiehe unter “GETRIEBE, SCHALTWALZE UND
SCHALTGABELN”.
1 Dichtring 3
2Lager
10Siehe unter “AUSBAU”.
1
ROULEMENTS DE CARTER
Organisation de la dépose:1 Depose des roulements de carter
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DES ROULEMENTS DE CAR-
TER
Préparation à la dépose Boîte à vitesses
Tambour et fourchette de sélectionSe reporter à la section “BOITE A VITESSES ET TAM-
BOUR, FOURCHETTE DE SELECTION”.
1 Bague d’étanchéité3
2Roulement
10Se reporter à “POINTS DE DEPOSE”.
1
COJINETE DEL CÁRTER
Alcance de la extracción:1 Extracción del cojinete del cárter
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DEL COJINETE DEL
CÁRTER
Preparación para la extracción Caja de cambios
Leva de selección y horquilla de selecciónConsulte el apartado “CAJA DE CAMBIOS Y LEVA DE
SELECCIÓN, HORQUILLA DE SELECCIÓN”.
1 Retén de aceite 3
2Cojinete
10Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
1

4 - 92
ENGCRANKCASE AND CRANKSHAFT
REMOVAL POINTS
Crankcase
1. Separate:
Crankcase (right)
Crankcase (left)
Separation steps:
Remove the crankcase bolts, hose guide
and clutch cable holder.
NOTE:
Loosen each bolt 1/4 of a turn at a time and
after all the bolts are loosened, remove
them.
Remove the crankcase (right).
NOTE:
Place the crankcase with its left side
downward and split it by inserting a screw-
driver tip into the splitting slit a in the
crankcase.
Lift the crankcase (right) horizontally while
lightly patting the case splitting slit and
engine mounting boss using a soft ham-
mer, and leave the crankshaft and trans-
mission with the crankcase (left).
CAUTION:
Use soft hammer to tap on the case half.
Tap only on reinforced portions of case.
Do not tap on gasket mating surface.
Work slowly and carefully. Make sure the
case halves separate evenly. If one end
“hangs up”, take pressure off the push
screw, realign, and start over. If the
cases do not separate, check for a
remaining case screw or fitting. Do not
force.
Remove the dowel pins and O-ring.
a

ENG
4 - 92
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CÁRTER Y CIGÜEÑAL
AUSBAU
Kurbelgehäuse
1. Trennen:
Kurbelgehäusehälfte
(rechts)
Kurbelgehäusehälfte (links)
Arbeitsschritte:
Kurbelgehäuse-Schrauben, Ka-
belführung und Kupplungszug-
Halterung demontieren.
HINWEIS:
Alle Schrauben um eine Vierte-
lumdrehung lockern, danach ganz
herausschrauben.
Kurbelgehäusehälfte (rechts)
abnehmen.
HINWEIS:
Das Kurbelgehäuse so able-
gen, daß die linke Seite nach
unten weist und das Gehäuse
teilen, indem die Spitze eines
Flachklingen-Schraubendre-
hers in den dafür vorgesehenen
Schlitz a im Kurbelgehäuse
gesteckt wird.
Den Teilungsschlitz im Gehäu-
se und die Motor-Montagehalte-
rung mit einem Kunststoff- oder
Gummihammer leicht anprellen
und das Kurbelgehäuse
(rechts) horizontal abheben.
Dabei verbleiben Kurbelwelle
und Getriebe in der anderen
(linken) Kurbelgehäusehälfte.
ACHTUNG:
Nur mit einem Gummihammer
auf das Kurbelgehäuse schla-
gen. Nur auf verstärkte Berei-
che des Gehäuses, niemals auf
die Paßflächen schlagen. Ruhig
und sorgfältig arbeiten. Falls
die Gehäusehälften nicht
gleichmäßig auseinanderge-
hen, diese wieder zusammen-
bringen und von vorn begin-
nen. Sicherstellen, daß alle
Schrauben demontiert sind.
Paßstifte und O-Ringe demon-
tieren.
POINTS DE DEPOSE
Carter
1. Séparer:
Demi-carter (droit)
Demi-carter (gauche)
Etapes de la séparation:
Déposer les boulons de carter, le
guide de flexible et le support de
câble d’embrayage.
N.B.:
Desserrer chaque boulon d’un quart
de tour à la fois, et quand tous les
boulons sont desserrés, les déposer.
Déposer le demi-carter (droit).
N.B.:
Déposer le carter le côté gauche
vers le bas et le séparer en insérant
la pointe d’un tournevis dans la
fente de séparation a du carter.
Soulever uniformément le demi-
carter droit tout en tapotant légère-
ment la fente de séparation ainsi
que la noix de montage du moteur
à l’aide d’un maillet en plastique.
Le carter et la boîte à vitesses res-
tent attachés au demi-carter gau-
che.
ATTENTION:
Utiliser un maillet en plastique, et
ne taper que sur les portions ren-
forcées du carter. Ne pas taper sur
les plans de joint. Travailler lente-
ment et avec précaution, en s’assu-
rant que les deux demi-carters se
séparent uniformément. Si elles
restent collées d’un côté, relâcher
le boulon presseur, rétablir le
parallélisme, et recommencer. Si le
carter ne se sépare pas, vérifier si
on n’a pas oublié d’enlever un bou-
lon ou une vis. Il ne faut surtout
pas forcer.
Déposer les goupilles de serrage et
la bague d’étanchéité.
PUNTOS DE EXTRACCIÓN
Cárter
1. Separar:
Cárter (derecho)
Cárter (izquierdo)
Pasos de separación:
Extraiga los pernos del cárter, la
guía del tubo y el soporte del cable
del embrague.
NOTA:
Afloje cada perno de vuelta cada vez
y, después de haber aflojado todos los
pernos, extráigalos.
Extraiga el cárter (derecho).
NOTA:
Ponga el cárter con su lado
izquierdo abajo y sepárelo inser-
tando la punta de un destornillador
en la ranura de separación a del
cárter.
Levante horizontalmente del cár-
ter (derecho) mientras golpea lige-
ramente la ranura de separación del
cárter y el buje de la montura del
motor empleando un martillo
blando, y deje el cigüeñal y la
transmisión en el cárter
(izquierdo).
ATENCION:
Utilice un martillo blando para gol-
pear la mitad del cárter. Golpee
únicamente en las partes reforza-
das del cárter. No golpee la superfi-
cie engranada de la junta. Trabaje
lentamente y con cuidado. Asegú-
rese de que las dos mitades del cár-
ter se separan uniformemente. Si
un extremo se “descuelga”, pre-
sione el tornillo de empuje, vuelva
a alinearlo y comience nuevamente.
Si los cárteres no se separan, com-
pruebe que no quede ningún torni-
llo o un acoplamiento. No fuerce la
separación.
Extraiga los fijos de centraje y la
junta tórica.

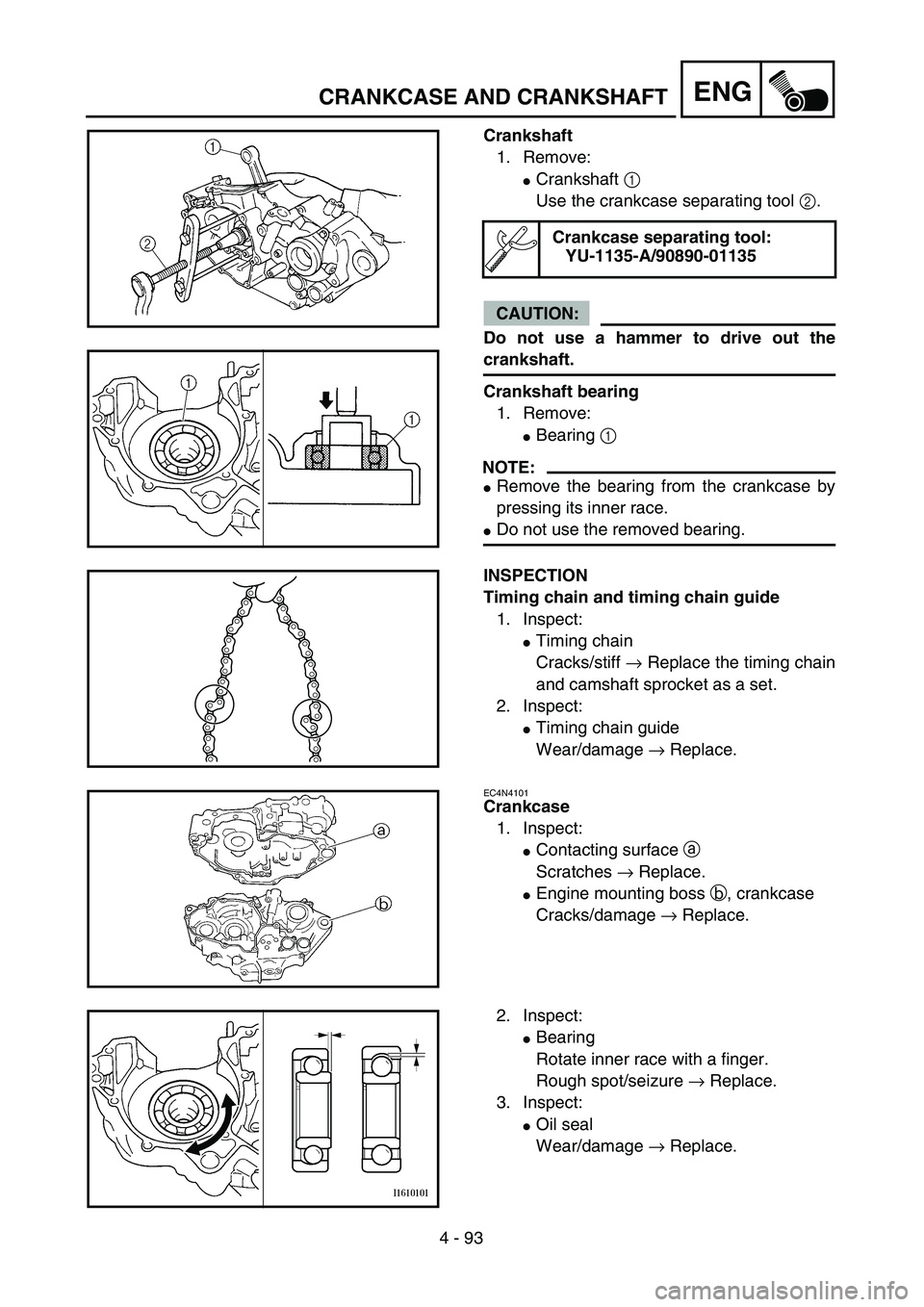

4 - 93
ENGCRANKCASE AND CRANKSHAFT
Crankshaft
1. Remove:
Crankshaft 1
Use the crankcase separating tool 2.
CAUTION:
Do not use a hammer to drive out the
crankshaft.
Crankshaft bearing
1. Remove:
Bearing 1
NOTE:
Remove the bearing from the crankcase by
pressing its inner race.
Do not use the removed bearing.
Crankcase separating tool:
YU-1135-A/90890-01135
INSPECTION
Timing chain and timing chain guide
1. Inspect:
Timing chain
Cracks/stiff → Replace the timing chain
and camshaft sprocket as a set.
2. Inspect:
Timing chain guide
Wear/damage → Replace.
EC4N4101
Crankcase
1. Inspect:
Contacting surface a
Scratches → Replace.
Engine mounting boss b, crankcase
Cracks/damage → Replace.
2. Inspect:
Bearing
Rotate inner race with a finger.
Rough spot/seizure → Replace.
3. Inspect:
Oil seal
Wear/damage → Replace.

ENG
4 - 93
Kurbelwelle
1. Demontieren:
Kurbelwelle 1
Das Kurbelgehäuse-Trenn-
werkzeug 2.
ACHTUNG:
Die Kurbelwelle niemals mit einem
Hammer auszutreiben.
Kurbelwellenlager
1. Demontieren:
Lager 1
HINWEIS:
Die Lagerpresse auf den Innenlauf-
ring setzen und das Lager aus dem
Kurbelgehäuse herauspressen.
Das ausgebaute Lager nicht wie-
derverwenden.
Kurbelgehäuse-Trenn-
werkzeug:
YU-1135-A/
90890-01135
PRÜFUNG
Steuerkette und Steuerketten-
schiene
1. Kontrollieren:
Steuerkette
Rißbildung/Schwergängig-
keit → Steuerkette und Nok-
kenwellenrad im Satz
erneuern.
2. Kontrollieren:
Steuerkettenschiene
Verschleiß/Beschädigung →
Erneuern.
Kurbelgehäuse
1. Kontrollieren:
Kontaktfläche a
Riefen → Erneuern.
Motoraufhängungsbohrung
b (Kurbelgehäuse)
Rißbildung/Beschädigung
→ Erneuern.
2. Kontrollieren:
Lager
Den inneren Laufring mit
dem Finger drehen.
Schwergängigkeit/Freßspu-
ren → Erneuern.
3. Kontrollieren:
Dichtring
Verschleiß/Beschädigung →
Erneuern. Vilebrequin
1. Déposer:
Vilebrequin 1
Utiliser le séparateur de carter
2.
ATTENTION:
Ne pas se servir d’un marteau pour
effectuer ce travail.
Roulement du vilebrequin
1. Déposer:
Roulement 1
N.B.:
Séparer le roulement du carter en
comprimant sa cage interne.
Ne pas réutiliser le roulement déposé.
Outil de séparation de
carter:
YU-1135-A/
90890-01135
CONTROLE
Chaîne de distribution et guide de
chaîne de distribution.
1. Contrôler:
Chaîne de distribution
Craquelures/raideur → Rem-
placer l’ensemble chaîne de
distribution et pignon d’arbre à
cames.
2. Contrôler:
Guide de chaîne de distribution
Usure/endommagement →
Remplacer.
Carter
1. Contrôler:
Surface de contact a
Rayures → Changer.
Bossage de montage du moteur
b, carter
Craquelures/endommagement
→ Changer.
2. Contrôler:
Roulement
Faire tourner la cage interne
avec le doigt.
Point dur/grippage → Changer.
3. Contrôler:
Bague d’étanchéité
Usure/endommagement →
Changer.Cigüeñal
1. Extraer:
Cigüeñal 1
Utilice la herramienta de sepa-
ración del cárter 2.
ATENCION:
No utilice un martillo para extraer el
cigüeñal.
Cojinete del cigüeñal
1. Extraer:
Cojinete 1
NOTA:
Extraiga el cojinete del cárter presio-
nando su guía interna.
No utilice el cojinete extraído.
Herramienta de separa-
ción del cárter:
YU-1135-A/
90890-01135
INSPECCIÓN
Cadena de distribución y guía de la
cadena de distribución
1. Inspeccionar:
Cadena de distribución
Grietas/rigidez → Reemplazar
la cadena de distribución y el
piñón del árbol de levas como
un juego.
2. Inspeccionar:
Guía de la cadena de distribución
Desgaste/daños → Reemplazar.
Cárter
1. Inspeccionar:
Superficies de contacto a
Arañazos → Reemplazar.
Buje de montaje del motor b,
cárter
Grietas/daños → Reemplazar.
2. Inspeccionar:
Cojinete
Gire la pista interior con las
manos.
Superficie áspera/agarrota-
miento → Reemplazar.
3. Inspeccionar:
Retén de aceite
Desgaste/daños → Reempla-
zar.

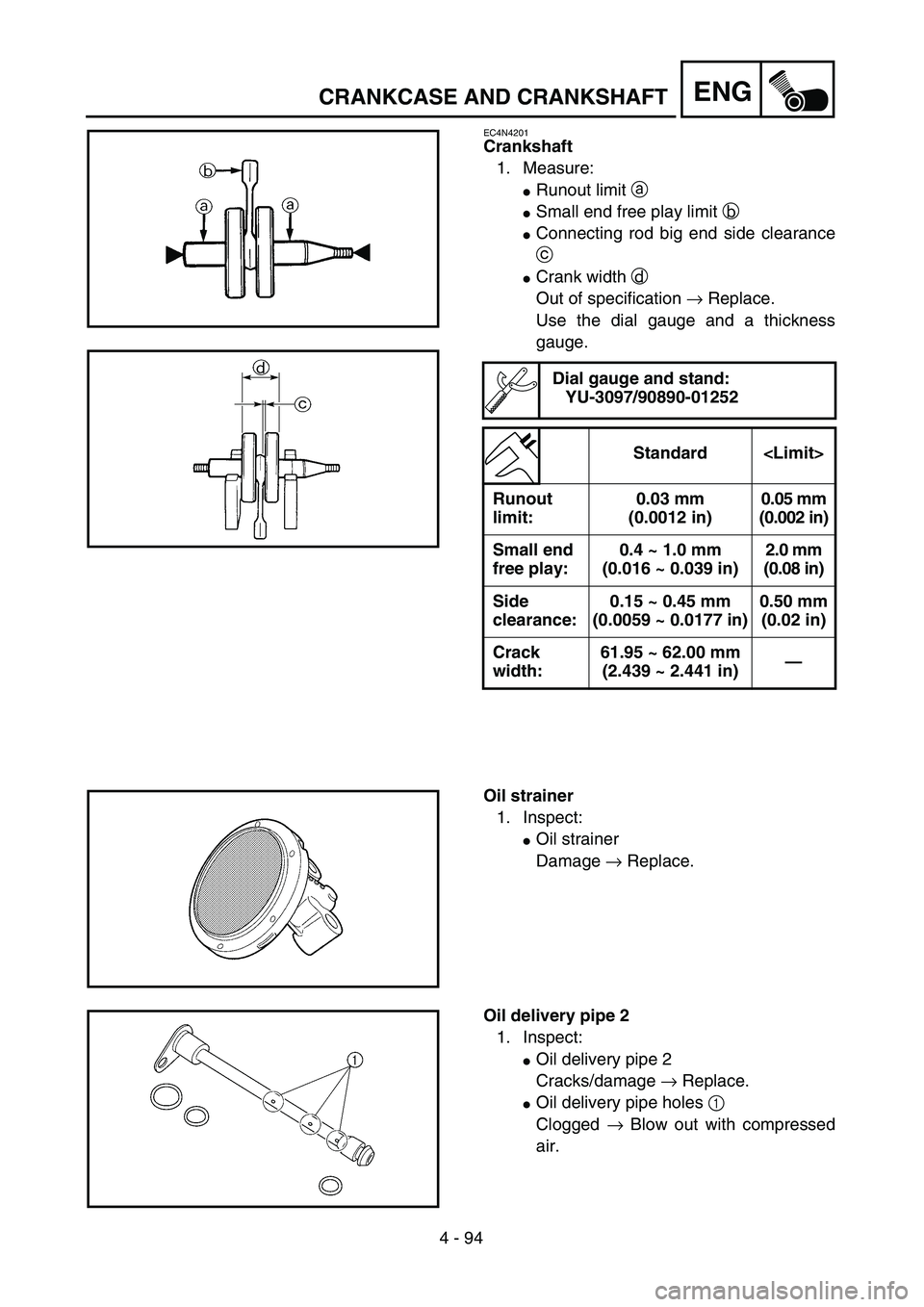

CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CÁRTER Y CIGÜEÑAL

4 - 94
ENGCRANKCASE AND CRANKSHAFT
EC4N4201
Crankshaft
1. Measure:
Runout limit a
Small end free play limit b
Connecting rod big end side clearance
c
Crank width d
Out of specification → Replace.
Use the dial gauge and a thickness
gauge.
Dial gauge and stand:
YU-3097/90890-01252
Standard
Runout
limit:0.03 mm
(0.0012 in)0.05 mm
(0.002 in)
Small end
free play:0.4 ~ 1.0 mm
(0.016 ~ 0.039 in)2.0 mm
(0.08 in)
Side
clearance:0.15 ~ 0.45 mm
(0.0059 ~ 0.0177 in)0.50 mm
(0.02 in)
Crack
width:61.95 ~ 62.00 mm
(2.439 ~ 2.441 in)—
Oil strainer
1. Inspect:
Oil strainer
Damage → Replace.
Oil delivery pipe 2
1. Inspect:
Oil delivery pipe 2
Cracks/damage → Replace.
Oil delivery pipe holes 1
Clogged → Blow out with compressed
air.

ENG
4 - 94
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CÁRTER Y CIGÜEÑAL
Kurbelwelle
1. Messen:
Schlaggrenze a
Pleuel-Radialspiel b
Pleuel-Axialspiel c
Kurbelwangenbreite d
Unvorschriftsmäßig →
Erneuern.
Meßuhr und Fühlerlehre
verwenden.
Meßuhr und Ständer:
YU-3097/90890-01252
Standard wert>
Schlag-
grenze:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Pleuel-
Radial-
spiel:0,4–1,0 mm
(0,016–
0,039 in)2,0 mm
(0,08 in)
Pleuel-
Axial-
spiel:0,15–
0,45 mm
(0,0059–
0,0177 in)0,50 mm
(0,02 in)
Kurbel-
wangen-
breite:61,95–
62,00 mm
(2,439–
2,441 in)—
Ölsieb
1. Kontrollieren:
Ölsieb
Beschädigung → Erneuern.
Ölzufuhrleitung 2
1. Kontrollieren:
Ölzufuhrleitung 2
Rißbildung/Beschädigung
→ Erneuern.
Bohrungen 1 (Ölzufuhrlei-
tung)
Verstopfung → Mit Preßluft
ausblasen. Vilebrequin
1. Mesurer:
Limite de faux-rond a
Limite de déflexion de pied de
bielle b
Jeu latéral de tête de bielle c
Largeur de volant d
Hors spécification → Changer.
Utiliser un comparateur à
cadran et une jauge d’épais-
seur.
Comparateur et support:
YU-3097/90890-01252
Standard
Limite de
faux-
rond:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Déflexion
de pied de
bielle:0,4 à 1,0 mm
(0,016 à
0,039 in)2,0 mm
(0,08 in)
Jeu laté-
ral:0,15 à
0,45 mm
(0,0059 à
0,0177 in)0,50 mm
(0,02 in)
Largeur
de volant:61,95 à
62,00 mm
(2,439 à
2,441 in)—
Carter d’huile
1. Contrôler:
Carter d’huile
Endommagement → Rempla-
cer.
Tuyau d’arrivée d’huile 2
1. Contrôler:
Tuyau d’arrivée d’huile 2
Craquelures/endommagement
→ Remplacer.
Orifices 1 de tuyau d’arrivée
d’huile
Bouché → Nettoyer à l’air
comprimé.Cigüeñal
1. Medir:
Límite de excentricidad a
Límite del juego libre del pie
de biela b
Holgura lateral de la biela de
extremo mayor c
Anchura del cigüeñal d
Fuera de especificaciones →
Reemplazar.
Utilice el calibre del cuadrante
y el calibre de espesores.
Calibre del cuadrante y
soporte:
YU-3097/90890-01252
Estándar
Límite de
excentri-
cidad:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Juego
libre del
pie de
biela:0,4 ~ 1,0 mm
(0,016 ~
0,039 in)2,0 mm
(0,08 in)
Holgura
lateral:0,15 ~
0,45 mm
(0,0059 ~
0,0177 in)0,50 mm
(0,02 in)
Anchura
del cigüe-
ñal:61,95 ~
62,00 mm
(2,439 ~
2,441 in)—
Filtro tamiz
1. Inspeccionar:
Filtro tamiz
Daños → Reemplazar.
Tubo de distribución del aceite 2
1. Inspeccionar:
Tubo de distribución del aceite 2
Grietas/daños → Reemplazar.
Orificios del tubo de distribu-
ción del aceite 1
Obstruidos → Soplar con aire
comprimido.

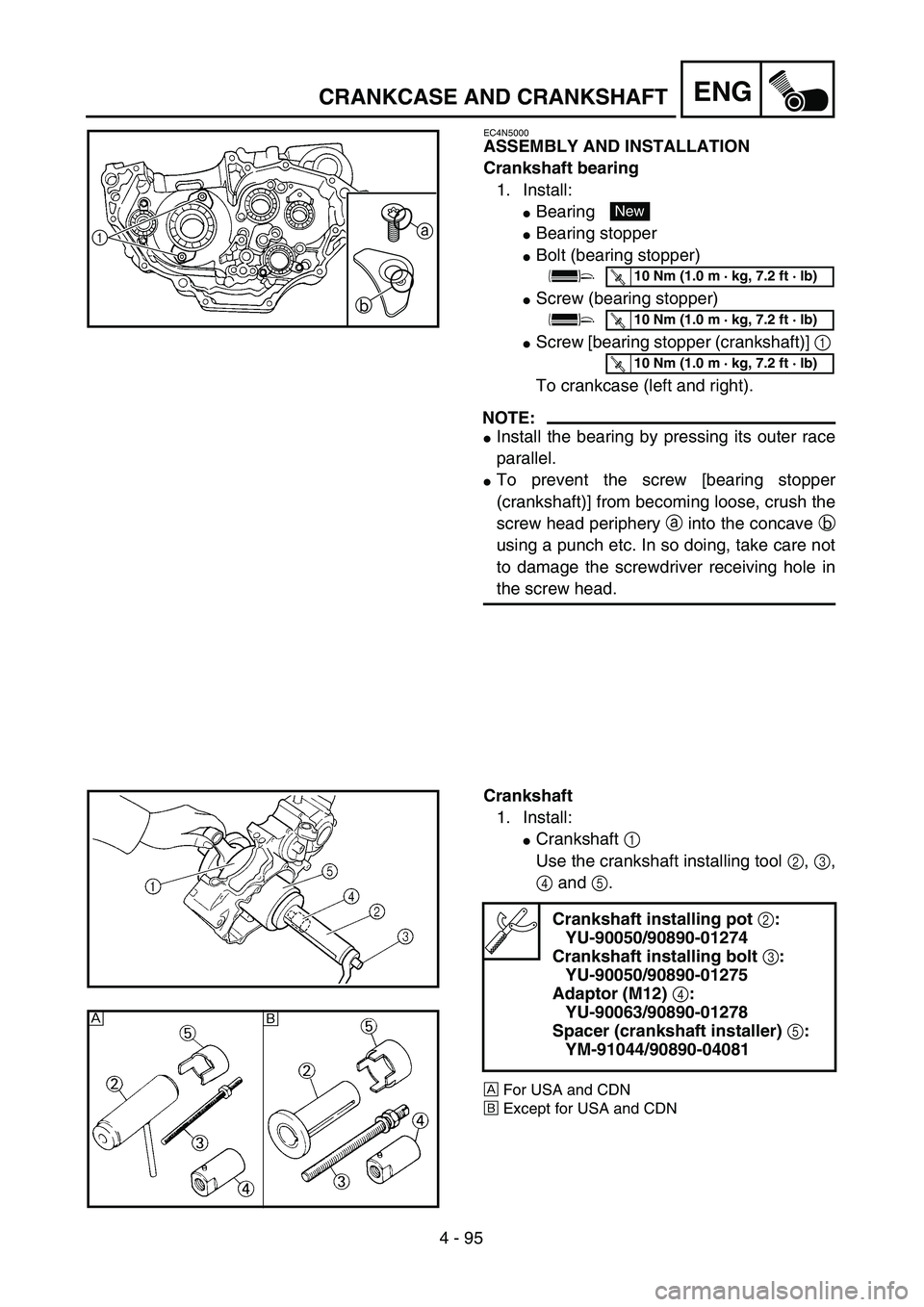

4 - 95
ENGCRANKCASE AND CRANKSHAFT
EC4N5000
ASSEMBLY AND INSTALLATION
Crankshaft bearing
1. Install:
Bearing
Bearing stopper
Bolt (bearing stopper)
Screw (bearing stopper)
Screw [bearing stopper (crankshaft)] 1
To crankcase (left and right).
NOTE:
Install the bearing by pressing its outer race
parallel.
To prevent the screw [bearing stopper
(crankshaft)] from becoming loose, crush the
screw head periphery a into the concave b
using a punch etc. In so doing, take care not
to damage the screwdriver receiving hole in
the screw head.
New
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
a
b
1
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
Crankshaft
1. Install:
Crankshaft 1
Use the crankshaft installing tool 2, 3,
4 and 5.
ÅFor USA and CDN
ıExcept for USA and CDN
Crankshaft installing pot 2:
YU-90050/90890-01274
Crankshaft installing bolt 3:
YU-90050/90890-01275
Adaptor (M12) 4:
YU-90063/90890-01278
Spacer (crankshaft installer) 5:
YM-91044/90890-04081
Å
ı
