sensor YAMAHA WR 450F 2006 User Guide

2 - 29
SPECCABLE ROUTING DIAGRAM
ÒPass the speed sensor lead
through the guide on the out-
side of the front fork.
ÓPass the start switch lead and
multi-function display lead (on
the wire harness side) above
the multi-function display lead
(on the side of the multi-func-
tion display lead) and speed
sensor lead, and then to the
right of the chassis.
4
5
Î
Ê Ó
A
B
F-FE-E
C
D
A
D
7
7
Ò ËA
12
È32
É
6
Ê
6
8
Ì0
9
ËÑ C
BÏ
2
Ð 8
8
1Í
4
5
4
5B2
C
DC BB A
F F
EE
EE
Ë
2

2 - 29
SPEC
ÒDas Geschwindigkeitssensor-Kabel
durch die Führung an der Außenseite
der Teleskopgabel verlegen.
ÓDas Starterschalterkabel und das
Multifunktionsanzeigen-Kabel (auf der
Kabelbaumseite) über das Multifunkti-
onsanzeigen-Kabel (auf der Seite der
Multifunktionsanzeige) und das
Geschwindigkeitssensorkabel führen
und dann rechts zum Rahmen verle-
gen. ÒPasser le fil du capteur de vitesse par le
guide à l’extérieur de la fourche.
ÓPasser le fil du contacteur du démarreur et
celui de l’écran multifonction (du côté du
faisceau de fils) au-dessus de l’écran mul-
tifonction (du côté du fil de l’écran multi-
fonction) et du fil du capteur de vitesse,
puis à droite du châssis.ÒPase el cable del sensor de velocidad por
la guía en el lado exterior de la horquilla
delantera.
ÓPase el cable del interruptor de arranque y
el cable del visor multifunción (en el lado
del mazo de cables) por encima del cable
del visor multifunción (en el lado del
cable del visor multifunción) y del cable
del sensor de velocidad, y luego a la dere-
cha del chasis.
DIAGRAMME D’ACHEMINEMENT DES CABLES
KABELFÜHRUNGSDIAGRAMME
DIAGRAMA DE CABLEADO

INSP
ADJ
10. Monter:
Bouchon de remplissage d’huile
11. Contrôler:
Moteur (fuites d’huile)
Niveau d’huile
Se reporter à “CONTROLE DU
NIVEAU D’HUILE MOTEUR”.
12. Contrôler:
Pression d’huile
REGLAGE DU REGIME DE
RALENTI
1. Mettre le moteur en marche et bien
le laisser chauffer.
2. Régler:
Ralenti Etapes du contrôle:
Desserrer légèrement le boulon de
rampe de graissage 1.
Lancer le moteur et le laisser tour-
ner au ralenti jusqu’à ce que l’huile
commence à suinter par le boulon
de rampe de graissage. Si l’huile ne
s’écoule toujours pas après une
minute, couper immédiatement le
moteur afin qu’il ne se grippe pas.
Vérifier que les passages d’huile,
le filtre à huile et la pompe à huile
ne sont pas endommagés ou ne
présentent pas de fuites.
Après avoir résolu le(s) pro-
blème(s), démarrer le moteur et
contrôler à nouveau la pression
d’huile.
Serrer le boulon de rampe de grais-
sage au couple spécifié.
T R..
Boulon de rampe de grais-
sage:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
Etapes du réglage:
Tourner la vis de butée de papillon
des gaz 1 jusqu’à obtention de la
vitesse de ralenti spécifiée.
N.B.:
A l’aide d’un compte-tours moteur
numérique pour réglage du ralenti,
déterminer le régime de ralenti en
approchant le capteur c du compte-
tours de la bobine d’allumage 2.
Pour augmenter le ralenti →
Visser la vis de butée de papillon
des gaz 1 a.
Pour diminuer le ralenti →
Dévisser la vis de butée de
papillon des gaz 1 b.
Régime de ralenti:
1.700 à 1.900 tr/min
REGLAGE DU REGIME DE RALENTI
LEERLAUFDREHZAHL EINSTELLEN
AJUSTE DEL RALENTÍ DEL MOTOR
3 - 18
10. Montieren:
Öleinfüllverschluss
11. Kontrollieren:
Motor (auf Ölaustritt)
Ölstand
Siehe unter “MOTORÖL-
STAND KONTROLLIEREN”.
12. Kontrollieren:
Öldruck
LEERLAUFDREHZAHL
EINSTELLEN
1. Den Motor anlassen und gründ-
lich warmlaufen lassen.
2. Einstellen:
Leerlaufdrehzahl Arbeitsvorgang:
Die Öldruck-Kontrollschraube
1 geringfügig lokkern.
Den Motor starten und im Leer-
lauf betreiben, bis Öl an der
Öldruck-Kontrollschraube aus-
tritt. Tritt nach einer Minute kein
Öl aus, den Motor sofort abstel-
len, um Schäden zu vermeiden.
Ölkanäle, Ölfilter und Ölpumpe
auf Beschädigung oder Undich-
tigkeit prüfen.
Nach der Fehlerbeseitigung
den Motor starten und den
Öldruck erneut kontrollieren.
Die Öldruck-Kontrollschraube
vorschriftsmäßig festziehen.
T R..
Öldruck-Kontroll-
schraube:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
Arbeitsvorgang:
Die Leerlaufeinstellschraube
1
verdrehen, bis die vorgeschrie-
bene Leerlaufdrehzahl erreicht
ist.
HINWEIS:
Mit dem digitalen Drehzahlmesser
die Drehzahl ermitteln, indem der
Sensor
c des Drehzahlmessers
in der Nähe die Zündspule
2.
gebracht wird.
Leerlaufdrehzahl höher →
Leerlaufeinstellschraube 1
nach a drehen.
Leerlaufdrehzahl niedriger →
Leerlaufeinstellschraube 1
nach b drehen.
Leerlaufdrehzahl:
1.700–1.900 U/min
10. Instalar:
Tapón de llenado de aceite
11. Comprobar:
Motor (fugas de aceite)
Nivel de aceite
Consulte el apartado “COMPRO-
BACIÓN DEL NIVEL DE
ACEITE DEL MOTOR”.
12. Comprobar:
Presión de aceite
AJUSTE DEL RALENTÍ DEL
MOTOR
1. Arranque el motor y caliéntelo bien.
2. Ajustar:
Ralentí Procedimiento de comprobación:
Afloje ligeramente el tornillo del
conducto de aceite 1.
Arranque el motor y manténgalo al
ralentí hasta que empiece a salir
aceite por el tornillo del conducto.
Si no sale aceite después de un
minuto, pare el motor para que no
se agarrote.
Compruebe si los conductos, el fil-
tro o la bomba están dañados o
pierden aceite.
Después de resolver el problema,
arranque el motor y compruebe de
nuevo la presión de aceite.
Apriete el tornillo del conducto de
aceite con el par especificado.
T R..
Tornillo del conducto de
aceite:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
Procedimiento de ajuste:
Gire el tornillo de tope del acelera-
dor 1 hasta obtener el ralentí
especificado.
NOTA:
Utilizando un tacómetro digital para
ajustar el ralentí, detecte el régimen
del motor aproximando el elemento
sensor c del tacómetro a la bobina
de encendido 2.
Para incrementar el ralentí →
Gire el tornillo de tope del
acelerador 1 hacia adentro a.
Para disminuir el ralentí →
Gire el tornillo de tope del
acelerador 1 hacia afuera b.
Ralentí del motor:
1.700 ~ 1.900 r/min

ENG
4 - 8
VERGASER
Arbeitsumfang:
1 Vergaser demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
VERGASER DEMONTIEREN
Vorbereitungsarbeiten Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN”.
Zylinderkopf-Entlüftungsschlauch Siehe unter “NOCKENWELLEN”.
1 Schlauchschelle 1
2 Kunststoffbinder 1
3 Drosselklappensensor-Steckverbinder 1
4 Gaszug-Abdeckung 1
5 Gaszug 2
6 Schlauchschelle (Vergasereinlass-
Anschluss)1 Die Schraube (Vergasereinlass-Anschluss) lockern.
7 Schlauchschelle (Vergaserauslass-
Anschluss)2 Die Schrauben (Vergaserauslass-Anschluss)
lockern.
8 Warmstartkolben 1
9 Vergaser 1
10 Vergaserauslass-Anschluss 1
1
CARBURATEUR
Organisation de la dépose:1 Dépose du carburateur
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU CARBURATEUR
Préparation à la dépose Réservoir de carburant Se reporter à la section “SELLE, RESERVOIR DE CAR-
BURANT ET CACHES LATERAUX”.
Durit de mise à l’air de la culasse Se reporter à la section “ARBRES A CAMES”.
1 Collier à pince 1
2 Bande 1
3 Fiche rapide du TPS 1
4 Couvercle du logement du câble des gaz 1
5Câble des gaz 2
6 Collier à pince (raccord du filtre à air) 1 Desserrer la vis (raccord du filtre à air).
7 Collier à pince (raccord du carburateur) 2 Desserrer les vis (raccord de carburateur).
8 Plongeur de démarrage à chaud 1
9 Carburateur 1
10 Raccord de carburateur 1
1
CARBURADOR
Extensión del desmontaje:1 Desmontaje del carburador
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DEL CARBURADOR
Preparación para el desmontaje Depósito de combustible Consulte el apartado “SILLÍN, DEPÓSITO DE COM-
BUSTIBLE Y CUBIERTAS LATERALES”.
Tubo respiradero de la culata Consulte el apartado “EJES DE LEVAS”.
1 Brida 1
2 Banda 1
3 Acoplador del TPS (sensor de posición del ace-
lerador)1
4 Funda del cable del acelerador 1
5 Cable del acelerador 2
6 Brida (junta del depurador de aire) 1 Afloje el tornillo (junta del depurador de aire).
7 Brida (junta del carburador) 2 Afloje los tornillos (junta del carburador).
8 Palpador de arranque en caliente 1
9 Carburador 1
10 Junta del carburador 1
1
CARBURATEUR
VERGASER
CARBURADOR

4 - 11
ENGCARBURETOR
EC466020
HANDLING NOTE
CAUTION:
Do not loosen the screws {TPS (throttle
position sensor)}
1 except when changing
the TPS (throttle position sensor) due to
failure because it will cause a drop in
engine performance.
1
INSPECTION
Carburetor
1. Inspect:
Carburetor body
Contamination → Clean.
NOTE:
Use a petroleum based solvent for cleaning.
Blow out all passages and jets with com-
pressed air.
Never use a wire.
2. Inspect:
Main jet 1
Pilot jet 2
Needle jet 3
Starter jet 4
Pilot air jet 5
Leak jet 6
Damage → Replace.
Contamination → Clean.
NOTE:
Use a petroleum based solvent for cleaning.
Blow out all passages and jets with com-
pressed air.
Never use a wire.

ENG
4 - 11
HANDHABUNGSHINWEISE
ACHTUNG:
Die Drosselklappensensor-Schrau-
ben 1 dürfen nicht gelockert wer-
den, außer wenn der
Drosselklappensensor zu erneuern
ist aufgrund von Fehlern, weil er
die Leistung beeinträchtigen wird.
KONTROLLE
Vergaser
1. Kontrollieren:
Vergasergehäuse
Verunreinigt
→ Reinigen.
HINWEIS:
Zum Reinigen ein Lösungsmittel
auf Petroleumbasis verwenden.
Sämtliche Kanäle und Düsen mit
Druckluft ausblasen.
Niemals einen Draht verwenden.
2. Kontrollieren:
Hauptdüse
1
Leerlaufdüse
2
Nadeldüse
3
Chokedüse
4
Leerlauf-Luftdüse
5
Ausströmdüse
6
Beschädigt
→ Erneuern.
Verunreinigt
→ Reinigen.
HINWEIS:
Zum Reinigen ein Lösungsmittel
auf Petroleumbasis verwenden.
Sämtliche Kanäle und Düsen mit
Druckluft ausblasen.
Niemals einen Draht verwenden. REMARQUES CONCERNANT LA
MANIPULATION
ATTENTION:
Ne pas desserrer les vis {TPS (capteur
de position de papillon des gaz)} 1
sauf en cas de remplacement du TPS
(capteur de position de papillon des
gaz) en raison d’une panne, car cela
provoquerait une baisse des perfor-
mances du moteur.
CONTROLE
Carburateur
1. Contrôler:
Corps du carburateur
Encrassé → Nettoyer.
N.B.:
Nettoyer avec un solvant à base de
pétrole. Nettoyer tous les conduits et
gicleurs à l’air comprimé.
Ne jamais utiliser de fil métallique.
2. Contrôler:
Gicleur principal 1
Gicleur de ralenti 2
Gicleur d’aiguille 3
Gicleur de starter 4
Gicleur d’air de ralenti 5
Gicleur de fuite 6
Endommagement → Remplacer.
Encrassé → Nettoyer.
N.B.:
Nettoyer avec un solvant à base de
pétrole. Nettoyer tous les conduits et
gicleurs à l’air comprimé.
Ne jamais utiliser de fil métallique.NOTA RELATIVA A LA
MANIPULACIÓN
ATENCION:
No afloje los tornillos {TPS (sensor de
posición del acelerador)} 1 salvo para
cambiar el sensor de posición del ace-
lerador debido a un fallo, ya que pro-
vocará una disminución de las
prestaciones del motor.
COMPROBACIÓN
Carburador
1. Comprobar:
Cuerpo del carburador
Contaminación → Limpiar.
NOTA:
Utilice un disolvente al petróleo para
limpiarlo. Aplique aire comprimido a
todos los conductos y surtidores.
No utilice nunca un alambre.
2. Comprobar:
Surtidor principal 1
Surtidor piloto 2
Surtidor de aguja 3
Surtidor de arranque 4
Surtidor de aire piloto 5
Surtidor de pérdida 6
Dañada → Cambiar.
Contaminación → Limpiar.
NOTA:
Utilice un disolvente al petróleo para
limpiarlo. Aplique aire comprimido a
todos los conductos y surtidores.
No utilice nunca un alambre.
CARBURATEUR
VERGASER
CARBURADOR

4 - 16
ENGCARBURETOR
8. Install:
Throttle shaft assembly 1
Plain washer (metal) 2
Plain washer (resin) 3
Valve lever 4
NOTE:
Apply the fluorochemical grease on the bear-
ings.
Fit the projection a on the throttle shaft
assembly into the slot b in the TPS (throttle
position sensor).
Make sure the stopper c of the spring fits
into the recess in the carburetor.
Turn the throttle shaft assembly left while
holding down the lever 1 5 and fit the throt-
tle stop screw tip d to the stopper e of the
throttle shaft assembly pulley.
1
23
4
b
a
c
e
d
5
9. Install:
Push rod 1
NOTE:
While holding down the lever 1 2, insert the
push rod farthest into the carburetor.12
10. Install:
Starter jet 1
Pilot jet 2
Spacer 3
Needle jet 4
Main jet 5

ENG
4 - 16
8. Montieren:
Drosselklappenwelle
1
Metall-Beilagscheibe
2
Kunstharz-Beilagscheibe
3
Drosselklappe
4
HINWEIS:
Die Lager mit fluoriertem Schmier-
fett bestreichen.
Die Haltenase
a an der Drossel-
klappenwelle in den entsprechen-
den Schlitz
b im
Drosselklappensensor einsetzen.
Das Ende
c der Feder muss in
der entsprechenden Aufnahme im
Vergasergehäuse sitzen.
Die Drosselklappenwelle bei nie-
dergehaltenem Hebel 1
5 drehen
und das Ende
d der Leerlaufein-
stellschraube am entsprechenden
Anschlag
e der Drosselklappen-
wellen-Scheibe ansetzen.
9. Montieren:
Druckstange
1
HINWEIS:
Bei niedergehaltenem Hebel 1
2 die
Druckstange möglichst weit in das
Vergasergehäuse einschieben.
10. Montieren:
Chokedüse
1
Leerlaufdüse
2
Distanzstück
3
Nadeldüse
4
Hauptdüse
5 8. Monter:
Axe du papillon complet 1
Rondelle pleine (métallique) 2
Rondelle pleine (résine) 3
Levier de soupape 4
N.B.:
Appliquer de la graisse à base de com-
posé fluoré sur les paliers.
Engager l’ergot a de l’ensemble axe
de papillon dans la fente b du TPS
(capteur de position de papillon des
gaz).
Veiller à engager la butée c du res-
sort dans la gorge du carburateur.
Tourner l’ensemble axe de papillon
vers la gauche tout en maintenant le
levier 1 5 abaissé et engager la pointe
de la vis de butée de papillon des gaz
d sur la butée e de la poulie de
l’ensemble axe de papillon.
9. Monter:
Tige de commande 1
N.B.:
Tout en maintenant abaissé le levier 1
2, insérer la tige de débrayage plus
avant dans le carburateur.
10. Monter:
Gicleur de starter 1
Gicleur de ralenti 2
Entretoise 3
Gicleur d’aiguille 4
Gicleur principal 5 8. Instalar:
Conjunto del eje del acelerador
1
Arandela plana (metal) 2
Arandela plana (resina) 3
Palanca de la válvula 4
NOTA:
Aplique grasa fluoroquímica a los
cojinetes.
Ajuste el saliente a del conjunto del
eje del acelerador a la ranura b del
TPS (sensor de posición del acelera-
dor).
Verifique que el tope c del muelle se
ajuste en el rebaje del carburador.
Gire el conjunto del eje del acelerador
a la izquierda mientras sostiene la
palanca 1 en posición baja 5 y coloca
la punta del tornillo de tope del acele-
rador d en el tope e del disco del
conjunto del eje del acelerador.
9. Instalar:
Barra de empuje 1
NOTA:
Mientras sostiene la palanca 1 en posi-
ción baja 2, introduzca la barra de
empuje todo lo que pueda en el carbura-
dor.
10. Instalar:
Surtidor de arranque 1
Surtidor piloto 2
Espaciador 3
Surtidor de aguja 4
Surtidor principal 5
CARBURATEUR
VERGASER
CARBURADOR

4 - 20
ENG

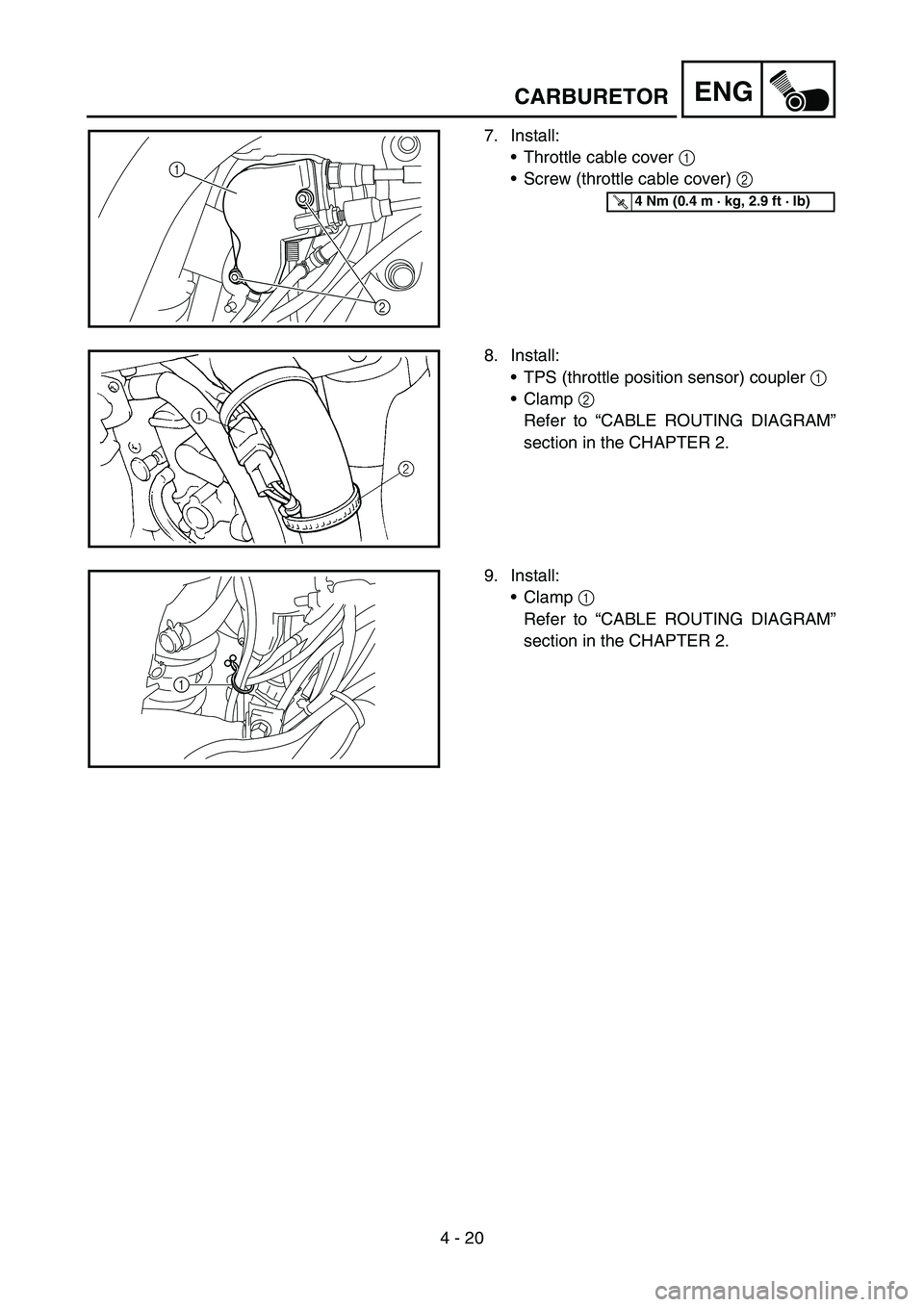

7. Install:
Throttle cable cover 1
Screw (throttle cable cover) 2
2 1
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
8. Install:
TPS (throttle position sensor) coupler 1
Clamp 2
Refer to “CABLE ROUTING DIAGRAM”
section in the CHAPTER 2.
9. Install:
Clamp 1
Refer to “CABLE ROUTING DIAGRAM”
section in the CHAPTER 2.
1
CARBURETOR

ENG
4 - 20
7. Montieren:
Gaszug-Abdeckung
1
Schraube (Gaszug-Abdek-
kung)
2
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
8. Montieren:
Drosselklappensensor-Steck-
verbinder
1
Schlauchschelle
2
Siehe unter “KABELFÜH-
RUNGSDIAGRAMME” in
KAPITEL 2.
9. Montieren:
Schlauchschelle
1
Siehe unter “KABELFÜH-
RUNGSDIAGRAMME” in
KAPITEL 2. 7. Monter:
Couvercle du logement du câble
des gaz 1
Vis (couvercle du logement de
câble des gaz) 2
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
8. Monter:
Fiche rapide du TPS (capteur de
position de papillon des gaz) 1
Collier à pince 2
Se reporter à la section “DIA-
GRAMME D’ACHEMINE-
MENT DES CABLES” au
CHAPITRE 2.
9. Monter:
Collier à pince 1
Se reporter à la section “DIA-
GRAMME D’ACHEMINE-
MENT DES CABLES” au
CHAPITRE 2.7. Instalar:
Cubierta del cable del acelerador
1
Tornillo (cubierta del cable del
acelerador) 2
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
8. Instalar:
Acoplador del TPS (sensor de
posición del acelerador) 1
Brida 2
Consulte el apartado “DIAGRA-
MA DE CABLEADO” del CAPÍ-
TULO 2.
9. Instalar:
Brida 1
Consulte el apartado “DIAGRA-
MA DE CABLEADO” del CAPÍ-
TULO 2.
CARBURATEUR
VERGASER
CARBURADOR
