sensor YAMAHA WR 450F 2006 Owner's Manual

5 - 1
CHAS
EC500000
CHASSIS
EC590000

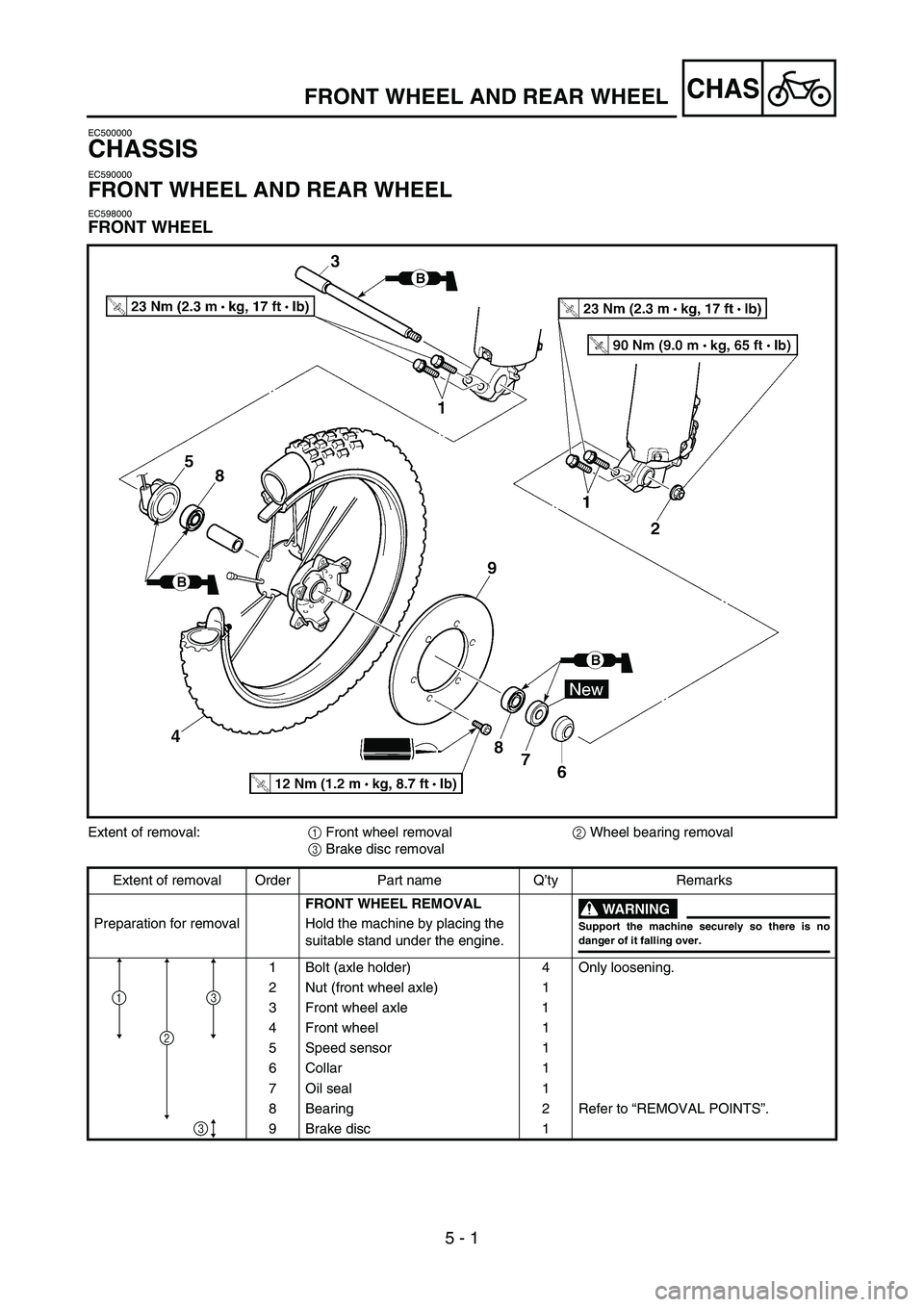

FRONT WHEEL AND REAR WHEEL
EC598000
FRONT WHEEL
FRONT WHEEL AND REAR WHEEL
Extent of removal:
1 Front wheel removal
2 Wheel bearing removal
3 Brake disc removal
Extent of removal Order Part name Q’ty Remarks
FRONT WHEEL REMOVAL
WARNING
Support the machine securely so there is nodanger of it falling over.
Preparation for removal Hold the machine by placing the
suitable stand under the engine.
1 Bolt (axle holder) 4 Only loosening.
2 Nut (front wheel axle) 1
3 Front wheel axle 1
4 Front wheel 1
5 Speed sensor 1
6 Collar 1
7 Oil seal 1
8 Bearing 2 Refer to “REMOVAL POINTS”.
9 Brake disc 1
2
13
3

5 - 1
CHAS
FAHRWERK
VORDER- UND HINTERRAD
VORDERRAD
Arbeitsumfang:
1 Vorderrad demontieren
2 Radlager demontieren
3 Bremsscheibe demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
VORDERRAD DEMONTIEREN
WARNUNGDas Fahrzeug sicher abstützen, damit es nichtumfallen kann. Vorbereitungsarbeiten Das Motorrad am Motor aufbokken und in
gerader Stellung halten.
1 Achshalterungs-Schraube 4 Lediglich lockern.
2 Vorderachs-Mutter 1
3 Vorderachse 1
4 Vorderrad 1
5 Geschwindigkeitssensor 1
6 Distanzhülse 1
7 Dichtring 1
8 Lager 2 Siehe unter “DEMONTAGE-EINZELHEITEN”.
9 Bremsscheibe 1
31
2
3
CHASSIS
ROUE AVANT ET ROUE ARRIERE
ROUE AVANT
Organisation de la dépose:1 Dépose de la roue avant2 Dépose du roulement de roue
3 Dépose du disque de frein
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DE LA ROUE AVANT
AVERTISSEMENTBien caler la moto afin qu’elle ne risque pas de basculer. Préparation à la dépose Caler la moto en plaçant un support adéquat
sous le moteur.
1 Boulon (support d’axe) 4 Desserrer uniquement.
2 Ecrou (axe de roue avant) 1
3 Axe de roue avant 1
4 Roue avant 1
5 Capteur de vitesse 1
6Entretoise épaulée1
7 Bague d’étanchéité1
8 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
9 Disque de frein 1
31
2
3
CHASIS
RUEDA DELANTERA Y RUEDA TRASERA
RUEDA DELANTERA
Extensión del desmontaje:1 Desmontaje de la rueda delantera2 Extracción del cojinete de la rueda
3 Desmontaje del disco de freno
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DE LA RUEDA DELAN-
TERA
ADVERTENCIA
Sujete firmemente la máquina de forma que no existariesgo de que se caiga. Preparación para el desmontaje Sujete la máquina colocando un soporte ade-
cuado debajo del motor.
1 Tornillo (soporte del eje) 4 Sólo aflojar.
2 Tuerca (eje de la rueda delantera) 1
3 Eje de la rueda delantera 1
4 Rueda delantera 1
5 Sensor de velocidad 1
6 Casquillo 1
7 Junta de aceite 1
8 Cojinete 2 Consulte el apartado “PUNTOS DE DESMONTAJE”.
9 Disco de freno 1
31
2
3
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUEDA DELANTERA Y RUEDA TRASERA




5

5 - 5
CHASFRONT WHEEL AND REAR WHEEL
EC595000
ASSEMBLY AND INSTALLATION
Front wheel
1. Install:
Bearing (left) 1
Spacer 2
Bearing (right) 3
Oil seal 4
NOTE:
Apply the lithium soap base grease on the
bearing and oil seal lip when installing.
Use a socket that matches the outside diam-
eter of the race of the bearing.
Left side of bearing shall be installed first.
Install the oil seal with its manufacture’s
marks or numbers facing outward.
CAUTION:
Do not strike the inner race of the bearing.
Contact should be made only with the outer
race.
2. Install:
Brake disc 1
Bolt (brake disc) 2
NOTE:
Tighten the bolts in stage, using a crisscross
pattern.
New
T R..12 Nm (1.2 m · kg, 8.7 ft · lb)
3. Install:
Collar 1
NOTE:
Apply the lithium soap base grease on the oil
seal lip.
4. Install:
Speed sensor 1
NOTE:
Apply the lithium soap base grease on the oil
seal lip of the speed sensor.
Make sure the two projections a in the
wheel hub are meshed with the two slots b
in the speed sensor.
b a1
B

5 - 5
CHAS
ZUSAMMENBAU UND MONTAGE
Vorderrad
1. Montieren:
Lager (links)
1
Distanzstück
2
Lager (rechts)
3
Dichtring
4
HINWEIS:
Lager und Dichtringlippe bei der
Montage mit Lithiumseifenfett
bestreichen.
Eine Steckschlüssel-Nuss mit
demselben Durchmesser wie dem
Lager-Laufring verwenden.
Das Lager auf der linken Seite ist
zuerst einzubauen.
Den Dichtring so einbauen, dass
die Herstellerbeschriftung oder
Teilenummer nach außen gerichtet
ist.
ACHTUNG:
Nicht auf den Innenlaufring des
Lagers einwirken. Das Werkzeug
lediglich am Außenlaufring anset-
zen.
2. Montieren:
Bremsscheibe
1
Bremsscheiben-Schraube
2
HINWEIS:
Die Schrauben schrittweise über
Kreuz festziehen.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
New
3. Montieren:
Distanzhülse
1
HINWEIS:
Die Dichtringlippen mit Lithiumsei-
fenfett bestreichen.
4. Montieren:
Geschwindigkeitssensor
1
HINWEIS:
Die Geschwindigkeitssensor-Dich-
tringlippe mit Lithiumseifenfett
bestreichen.
Beim Einsetzen des Geschwindig-
keitssensors in die Radnabe dar-
auf achten, dass die beiden
Mitnehmerklauen
a in die entspre-
chenden Nuten
b eingreifen. ASSEMBLAGE ET MONTAGE
Roue avant
1. Monter:
Roulement (gauche) 1
Entretoise 2
Roulement (droit) 3
Bague d’étanchéité 4
N.B.:
Appliquer de la graisse à savon de
lithium sur le roulement et la lèvre de
la bague d’étanchéité lors du montage.
Utiliser une douille de même diamètre
que le diamètre extérieur de la cage du
roulement.
Monter d’abord le côté gauche du rou-
lement.
Monter la bague d’étanchéité en posi-
tionnant vers l’extérieur la marque ou
le numéro du fabricant.
ATTENTION:
Ne pas frapper sur la cage interne du
roulement. Le contact ne peut avoir
lieu qu’avec la cage externe.
New
2. Monter:
Disque de frein 1
Boulon (disque de frein) 2
N.B.:
Serrer les boulons par étapes et en procé-
dant en croix.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
3. Monter:
Entretoise épaulée 1
N.B.:
Appliquer de la graisse à savon de
lithium sur la lèvre de la bague d’étan-
chéité.
4. Monter:
Capteur de vitesse 1
N.B.:
Appliquer de la graisse à base de
savon au lithium sur la lèvre de bague
d’étanchéité du capteur de vitesse.
Veiller à ce que les deux ergots a du
moyeu de roue s’engrènent dans les
deux fentes b du capteur de vitesse.MONTAJE E INSTALACIÓN
Rueda delantera
1. Instalar:
Cojinete (izquierda) 1
Espaciador 2
Cojinete (derecha) 3
Junta de aceite 4
NOTA:
Aplique grasa de jabón de litio al coji-
nete y al labio de la junta de aceite.
Utilice un casquillo que coincida con
el diámetro exterior de la guía del coji-
nete.
Se debe montar primero el lado
izquierdo del cojinete.
Instale la junta de aceite con las mar-
cas o números del fabricante hacia
afuera.
ATENCION:
No golpee la guía interior del cojinete.
Solo debe haber contacto con la guía
exterior.
New
2. Instalar:
Disco de freno 1
Tornillo (disco de freno) 2
NOTA:
Apriete los tornillos por etapas y en zig-
zag.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
3. Instalar:
Casquillo 1
NOTA:
Aplique grasa de jabón de litio al labio
de la junta de aceite.
4. Instalar:
Sensor de velocidad 1
NOTA:
Aplique grasa de jabón de litio al labio
de la junta de aceite del sensor de
velocidad.
Verifique que los dos salientes a del
cubo de rueda estén acoplados con las
dos ranuras b del sensor de veloci-
dad.
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUEDA DELANTERA Y RUEDA TRASERA

5 - 6
CHASFRONT WHEEL AND REAR WHEEL
5. Install:
Wheel
NOTE:
Install the brake disc 1 between the brake
pads 2 correctly.
Make sure that the projections a in the
speed sensor fits over the stopper b on the
front fork inner tube.
6. Install:
Wheel axle 1
NOTE:
Apply the lithium soap base grease on the
wheel axle.
7. Install:
Nut (wheel axle) 1
T R..90 Nm (9.0 m · kg, 65 ft · lb)

5 - 6
CHAS
5. Montieren:
Rad
HINWEIS:
Die Bremsscheibe
1 korrekt zwi-
schen die Bremsbeläge
2 einset-
zen.
Sicherstellen, dass die Geschwin-
digkeitssensor-Vorsprünge
a über
dem Anschlag
b am Standrohr sit-
zen.
6. Montieren:
Radachse
1
HINWEIS:
Die Radachse mit Lithiumseifenfett
bestreichen.
7. Montieren:
Achsmutter
1
T R..90 Nm (9,0 m · kg, 65 ft · lb)
5. Monter:
Roue
N.B.:
Monter correctement le disque de frein
1 entre les plaquettes de frein 2.
Veiller à ce que les ergots a du cap-
teur de vitesse se positionnent au-des-
sus de la butée b du tube plongeur de
la fourche.
6. Monter:
Axe de roue 1
N.B.:
Appliquer de la graisse à savon de
lithium sur l’axe de roue.
7. Monter:
Ecrou (axe de roue) 1
T R..90 Nm (9,0 m · kg, 65 ft · lb)
5. Instalar:
Rueda
NOTA:
Instale el disco de freno 1 entre las
pastillas 2 correctamente.
Verifique que los salientes a del sen-
sor de velocidad se ajusten sobre el
tope b del tubo interior de la horqui-
lla delantera.
6. Instalar:
Eje de la rueda 1
NOTA:
Aplique grasa de jabón de litio al eje de
la rueda.
7. Instalar:
Tuerca (eje de la rueda) 1
T R..90 Nm (9,0 m · kg, 65 ft · lb)
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUEDA DELANTERA Y RUEDA TRASERA

5 - 38
CHASFRONT FORK
5. Install:
Speed sensor lead 1
Plate 1 2
Bolt (plate 1) 3
To protector (right) 4.
NOTE:
Install the speed sensor lead so that its paint
a directs as shown and align the bottom b of
the plate 1 with the same paint.
a
b
4 31
2
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
6. Install:
Speed sensor lead 1
Plate 2 2
Screw (plate 2) 3
To protector (right) 4.
NOTE:
Install the plate 2 in the direction as shown.
1
22
1
3
4
T R..0.5 Nm (0.05 m · kg, 0.36 ft · lb)
7. Install:
Protector 1
Bolt (protector) 2
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
8. Adjust:
Rebound damping force
NOTE:
Turn in the damping adjuster 1 finger-tight
and then turn out to the originally set position.

5 - 38
CHAS
5. Montieren:
Geschwindigkeitssensor-
Kabel
1
Scheibe 1
2
Schraube (Scheibe 1)
3
Zum Schutz (rechts)
4.
HINWEIS:
Das Geschwindigkeitssensor-Kabel
so montieren, dass der Punkt
a wie
dargestellt ausgerichtet ist, und das
untere Ende
b der Scheibe 1 auf
den gleichen Punkt ausrichten.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
6. Montieren:
Geschwindigkeitssensor-
Kabel
1
Scheibe 2
2
Schraube (Scheibe 2)
3
Zum Schutz (rechts)
4.
HINWEIS:
Die Scheibe 2 in der dargestellten
Richtung montieren.
T R..0,5 Nm (0,05 m · kg, 0,36 ft · lb)
7. Montieren:
Protektor
1
Protektor-Schraube
2
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
8. Einstellen:
Zugstufen-Dämpfungskraft
HINWEIS:
Die Dämpfungs-Einstellschraube
1
handfest anziehen und dann in die
ursprüngliche Stellung bringen. 5. Monter:
Fil du capteur de vitesse 1
Plaque 1 2
Boulon (plaque 1) 3
Vers le dispositif de protection
(droite) 4.
N.B.:
Monter le fil du capteur de vitesse de
sorte que le repère a soit orienté comme
illustré et aligner le bas b de la plaque 1
sur cette même marque.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
6. Monter:
Fil du capteur de vitesse 1
Plaque 2 2
Vis (plaque 2) 3
Vers le dispositif de protection
(droite) 4.
N.B.:Monter la plaque 2 dans le sens indiqué.
T R..0,5 Nm (0,05 m · kg, 0,36 ft · lb)
7. Monter:
Protection 1
Boulon (protection) 2
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
8. Régler:
Force d’amortissement à la
détente
N.B.:
Serrer à la main le dispositif de réglage
d’amortissement 1, puis desserrer gra-
duellement jusqu’à la position de réglage
d’origine.5. Instalar:
Cable del sensor de velocidad 1
Placa 1 2
Tornillo (placa 1) 3
Al protector (derecha) 4.
NOTA:
Instale el cable del sensor de velocidad
de forma que la marca de pintura a
quede orientada como se muestra y ali-
nee la parte inferior b de la placa 1 con
la misma marca de pintura.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
6. Instalar:
Cable del sensor de velocidad 1
Placa 2 2
Tornillo (placa 2) 3
Al protector (derecha) 4.
NOTA:
Instale la placa 2 en la dirección que se
muestra.
T R..0,5 Nm (0,05 m · kg, 0,36 ft · lb)
7. Instalar:
Protector 1
Tornillo (protector) 2
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
8. Ajustar:
Amortiguación en extensión
NOTA:
Gire hacia adentro el regulador de amor-
tiguación 1 a mano y luego gírelo hacia
afuera en la posición original de ajuste.
FOURCHE
TELESKOPGABEL
HORQUILLA DELANTERA

5 - 50
CHAS
4. Install:
•Ring nut 1
Tighten the ring nut using the ring nut
wrench 2.
Refer to “STEERING HEAD INSPEC-
TION AND ADJUSTMENT” section in the
CHAPTER 3.
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
5. Check the steering shaft by turning it lock
to lock. If there is any binding, remove the
steering shaft assembly and inspect the
steering bearings.
6. Install:
•Plain washer 1
7. Install:
•Front fork 1
•Handle crown 2
•Main switch 3
•Hose guide bracket 4
NOTE:
•Temporarily tighten the pinch bolts (under
bracket).
•Do not tighten the pinch bolts (handle crown)
yet.
8. Install:
•Guide (speed sensor lead) 1
NOTE:
After installing the guide as shown, pass the
speed sensor lead through the guide.
1
STEERING

5 - 50
CHAS
4. Montieren:
Ringmutter
1
Die Ringmutter mit dem
Hakenschlüssel
2 festziehen.
Siehe unter “LENKKOPFLA-
GER KONTROLLIEREN UND
EINSTELLEN” in KAPITEL 3.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
5. Zur Kontrolle die Lenkachse von
Anschlag zu Anschlag bewegen.
Bei der geringsten Schwergän-
gigkeit müssen der Lenkkopf
zerlegt und die Lager geprüft
werden.
6. Montieren:
Beilagscheibe
1
7. Montieren:
Gabelholm
1
Obere Gabelbrücke
2
Zündschalter
3
Schlauchführungshalterung
4
HINWEIS:
Die Klemmschrauben der unteren
Gabelbrücke provisorisch anzie-
hen.
Die Klemmschrauben der oberen
Gabelbrücke noch nicht festzie-
hen.
8. Montieren:
Führung (Geschwindigkeits-
sensor-Kabel)
1
HINWEIS:
Nach der Montage der Führung wie
dargestellt, das Geschwindigkeits-
sensor-Kabel durch diese Führung
verlegen. 4. Monter:
Ecrou de direction 1
Serrer l’écrou de direction à
l’aide de la clé pour écrou de
direction 2.
Se reporter à la section “CON-
TROLE ET REGLAGE DE LA
TETE DE FOURCHE” au CHA-
PITRE 3.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
5. Contrôler l’arbre de direction en le
tournant d’une butée à l’autre. S’il y
a la moindre gêne, démonter l’arbre
de direction et contrôler les paliers
de la direction.
6. Monter:
Rondelle pleine 1
7. Monter:
Fourche 1
Couronne de poignée 2
Contacteur à clé 3
Support du guide de durit 4
N.B.:
Serrer provisoirement les boulons de
pincement (té inférieur).
Ne pas encore serrer les boulons de
pincement (couronne de poignée).
8. Monter:
Guide (fil du capteur de vitesse)
1
N.B.:
Une fois le guide monté comme illustré,
passer le fil du capteur de vitesse par le
guide.4. Instalar:
Tuerca anular 1
Apriete la tuerca anular con la
llave para tuercas anulares 2.
Consulte el apartado “REVISIÓN
Y AJUSTE DE LA COLUMNA
DE LA DIRECCIÓN” del CAPÍ-
TULO 3.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
5. Compruebe el eje de la dirección
girándolo completamente de lado a
lado. Si se atasca, desmonte el con-
junto del eje de la dirección y revise
los cojinetes.
6. Instalar:
Arandela plana 1
7. Instalar:
Horquilla delantera 1
Corona del manillar 2
Interruptor principal 3
Soporte de guía de tubo 4
NOTA:
Apriete provisionalmente los rema-
ches extraíbles (soporte inferior).
No apriete todavía los remaches
extraíbles (corona del manillar).
8. Instalar:
Guía (cable del sensor de veloci-
dad) 1
NOTA:
Después de instalar la guía como se
muestra, pase el cable del sensor de velo-
cidad por la guía.
DIRECTION
LENKUNG
DIRECCIÓN
