YAMAHA WR 450F 2006 Owners Manual

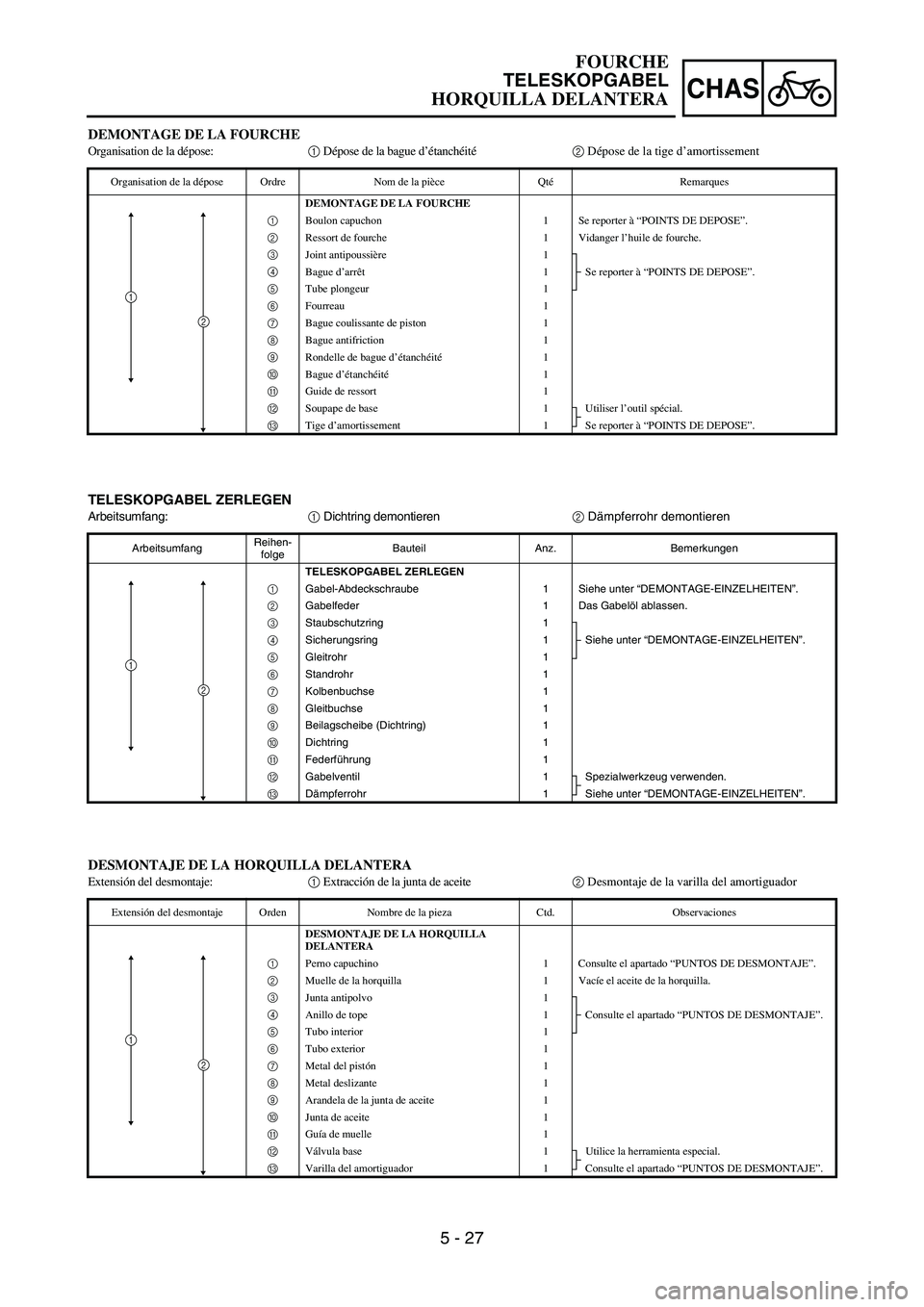

5 - 27
CHAS
TELESKOPGABEL ZERLEGEN
Arbeitsumfang:
1 Dichtring demontieren
2 Dämpferrohr demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
TELESKOPGABEL ZERLEGEN
1
Gabel-Abdeckschraube 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
2
Gabelfeder 1 Das Gabelöl ablassen.
3
Staubschutzring 1
Siehe unter “DEMONTAGE-EINZELHEITEN”. 4
Sicherungsring 1
5
Gleitrohr 1
6
Standrohr 1
7
Kolbenbuchse 1
8
Gleitbuchse 1
9
Beilagscheibe (Dichtring) 1
0
Dichtring 1
A
Federführung 1
B
Gabelventil 1 Spezialwerkzeug verwenden.
C
Dämpferrohr 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
1
2
DEMONTAGE DE LA FOURCHE
Organisation de la dépose:1 Dépose de la bague d’étanchéité2 Dépose de la tige d’amortissement
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEMONTAGE DE LA FOURCHE
1
Boulon capuchon 1 Se reporter à “POINTS DE DEPOSE”.
2
Ressort de fourche 1 Vidanger l’huile de fourche.
3
Joint antipoussière 1
Se reporter à “POINTS DE DEPOSE”. 4
Bague d’arrêt1
5
Tube plongeur 1
6
Fourreau 1
7
Bague coulissante de piston 1
8
Bague antifriction 1
9
Rondelle de bague d’étanchéité1
0
Bague d’étanchéité1
A
Guide de ressort 1
B
Soupape de base 1 Utiliser l’outil spécial.
C
Tige d’amortissement 1 Se reporter à “POINTS DE DEPOSE”.
1
2
DESMONTAJE DE LA HORQUILLA DELANTERA
Extensión del desmontaje:1 Extracción de la junta de aceite2 Desmontaje de la varilla del amortiguador
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DE LA HORQUILLA
DELANTERA
1
Perno capuchino 1 Consulte el apartado “PUNTOS DE DESMONTAJE”.
2
Muelle de la horquilla 1 Vacíe el aceite de la horquilla.
3
Junta antipolvo 1
Consulte el apartado “PUNTOS DE DESMONTAJE”. 4
Anillo de tope 1
5
Tubo interior 1
6
Tubo exterior 1
7
Metal del pistón1
8
Metal deslizante 1
9
Arandela de la junta de aceite 1
0
Junta de aceite 1
A
Guía de muelle 1
B
Válvula base 1 Utilice la herramienta especial.
C
Varilla del amortiguador 1 Consulte el apartado “PUNTOS DE DESMONTAJE”.
1
2
FOURCHE
TELESKOPGABEL
HORQUILLA DELANTERA

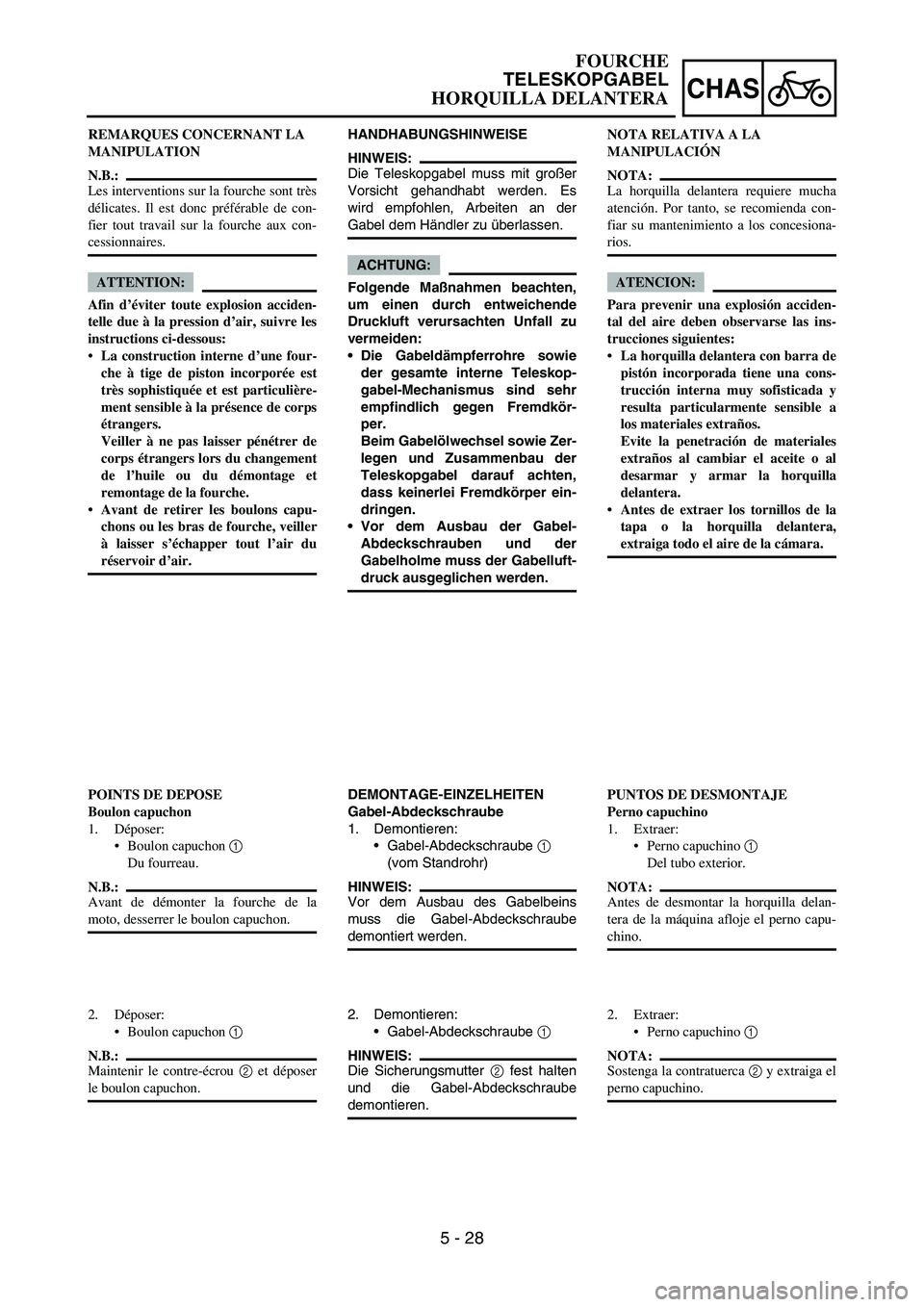

5 - 28
CHASFRONT FORK
EC556000
HANDLING NOTE
NOTE:
The front fork requires careful attention. So it is
recommended that the front fork be maintained
at the dealers.
CAUTION:
To prevent an accidental explosion of air,
the following instructions should be
observed:
The front fork with a built-in piston rod
has a very sophisticated internal con-
struction and is particularly sensitive to
foreign material.
Use enough care not to allow any foreign
material to come in when the oil is
replaced or when the front fork is disas-
sembled and reassembled.
Before removing the cap bolts or front
forks, be sure to extract the air from the
air chamber completely.
EC553000
REMOVAL POINTS
EC553150
Cap bolt
1. Remove:
Cap bolt 1
From the outer tube.
NOTE:
Before removing the front fork from the
machine, loosen the cap bolt.
2. Remove:
Cap bolt 1
NOTE:
Hold the locknut 2 and remove the cap bolt.

5 - 28
CHAS
HANDHABUNGSHINWEISE
HINWEIS:
Die Teleskopgabel muss mit großer
Vorsicht gehandhabt werden. Es
wird empfohlen, Arbeiten an der
Gabel dem Händler zu überlassen.
ACHTUNG:
Folgende Maßnahmen beachten,
um einen durch entweichende
Druckluft verursachten Unfall zu
vermeiden:
Die Gabeldämpferrohre sowie
der gesamte interne Teleskop-
gabel-Mechanismus sind sehr
empfindlich gegen Fremdkör-
per.
Beim Gabelölwechsel sowie Zer-
legen und Zusammenbau der
Teleskopgabel darauf achten,
dass keinerlei Fremdkörper ein-
dringen.
Vor dem Ausbau der Gabel-
Abdeckschrauben und der
Gabelholme muss der Gabelluft-
druck ausgeglichen werden.
DEMONTAGE-EINZELHEITEN
Gabel-Abdeckschraube
1. Demontieren:
Gabel-Abdeckschraube
1
(vom Standrohr)
HINWEIS:
Vor dem Ausbau des Gabelbeins
muss die Gabel-Abdeckschraube
demontiert werden.
2. Demontieren:
Gabel-Abdeckschraube
1
HINWEIS:
Die Sicherungsmutter
2 fest halten
und die Gabel-Abdeckschraube
demontieren. REMARQUES CONCERNANT LA
MANIPULATION
N.B.:
Les interventions sur la fourche sont très
délicates. Il est donc préférable de con-
fier tout travail sur la fourche aux con-
cessionnaires.
ATTENTION:
Afin d’éviter toute explosion acciden-
telle due à la pression d’air, suivre les
instructions ci-dessous:
La construction interne d’une four-
che à tige de piston incorporée est
très sophistiquée et est particulière-
ment sensible à la présence de corps
étrangers.
Veiller à ne pas laisser pénétrer de
corps étrangers lors du changement
de l’huile ou du démontage et
remontage de la fourche.
Avant de retirer les boulons capu-
chons ou les bras de fourche, veiller
à laisser s’échapper tout l’air du
réservoir d’air.
POINTS DE DEPOSE
Boulon capuchon
1. Déposer:
Boulon capuchon 1
Du fourreau.
N.B.:
Avant de démonter la fourche de la
moto, desserrer le boulon capuchon.
2. Déposer:
Boulon capuchon 1
N.B.:
Maintenir le contre-écrou 2 et déposer
le boulon capuchon.NOTA RELATIVA A LA
MANIPULACIÓN
NOTA:
La horquilla delantera requiere mucha
atención. Por tanto, se recomienda con-
fiar su mantenimiento a los concesiona-
rios.
ATENCION:
Para prevenir una explosión acciden-
tal del aire deben observarse las ins-
trucciones siguientes:
La horquilla delantera con barra de
pistón incorporada tiene una cons-
trucción interna muy sofisticada y
resulta particularmente sensible a
los materiales extraños.
Evite la penetración de materiales
extraños al cambiar el aceite o al
desarmar y armar la horquilla
delantera.
Antes de extraer los tornillos de la
tapa o la horquilla delantera,
extraiga todo el aire de la cámara.
PUNTOS DE DESMONTAJE
Perno capuchino
1. Extraer:
Perno capuchino 1
Del tubo exterior.
NOTA:
Antes de desmontar la horquilla delan-
tera de la máquina afloje el perno capu-
chino.
2. Extraer:
Perno capuchino 1
NOTA:
Sostenga la contratuerca 2 y extraiga el
perno capuchino.
FOURCHE
TELESKOPGABEL
HORQUILLA DELANTERA

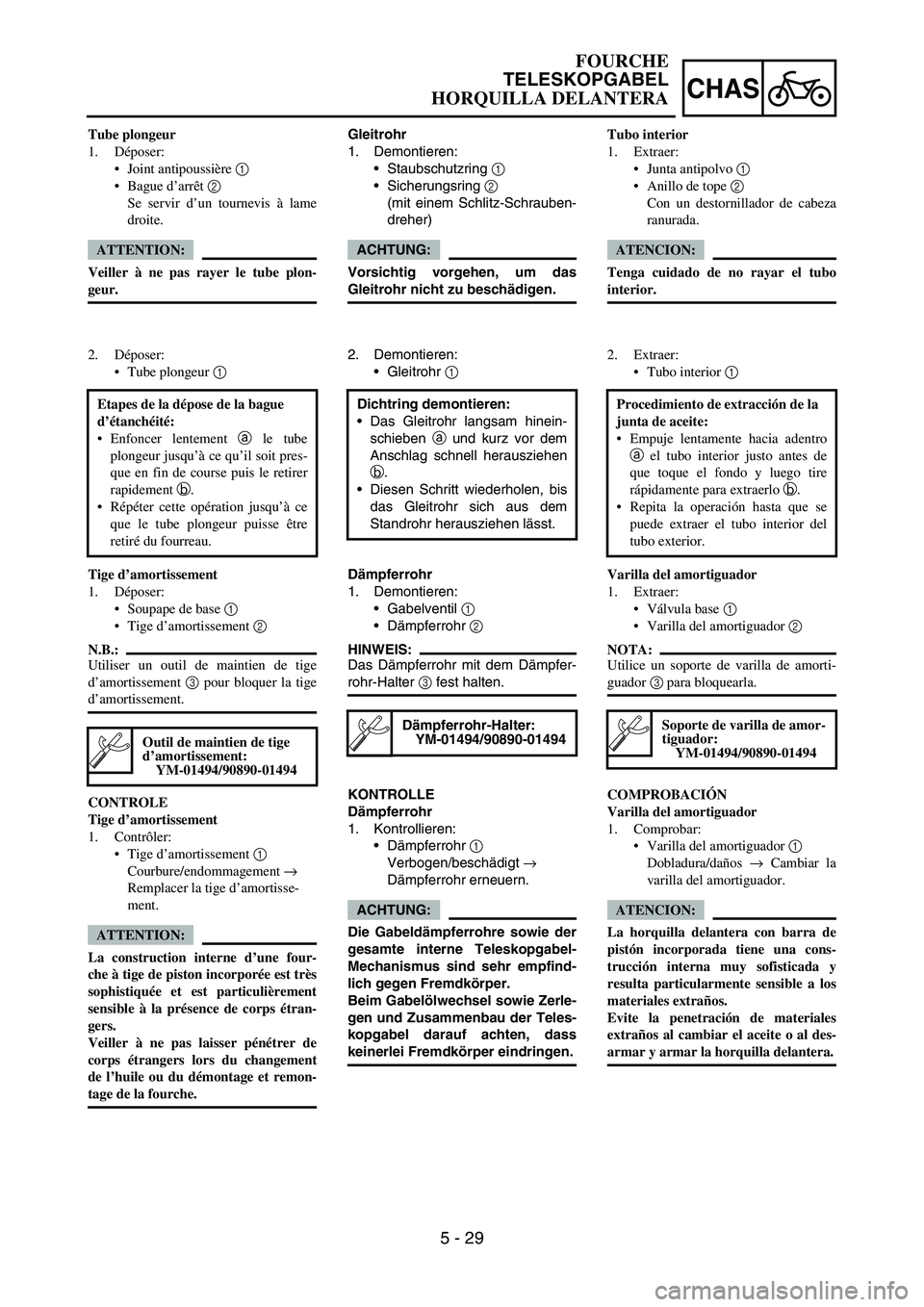

5 - 29
CHAS
EC553201
Inner tube
1. Remove:
Dust seal 1
Stopper ring 2
Using slotted-head screwdriver.
CAUTION:
Take care not to scratch the inner tube.
2. Remove:
Inner tube 1
Oil seal removal steps:
Push in slowly a the inner tube just before
it bottoms out and then pull it back quickly
b.
Repeat this step until the inner tube can
be pulled out from the outer tube.
EC553311
Damper rod
1. Remove:
Base valve 1
Damper rod 2
NOTE:
Use a damper rod holder 3 to lock the damper
rod.
EC554000
INSPECTION
EC554100
Damper rod
1. Inspect:
Damper rod 1
Bend/damage → Replace damper rod.
CAUTION:
The front fork with a built-in piston rod has
a very sophisticated internal construction
and is particularly sensitive to foreign
material.
Use enough care not to allow any foreign
material to come in when the oil is replaced
or when the front fork is disassembled and
reassembled.
Damper rod holder:
YM-01494/90890-01494
FRONT FORK

5 - 29
CHAS
Gleitrohr
1. Demontieren:
Staubschutzring
1
Sicherungsring
2
(mit einem Schlitz-Schrauben-
dreher)
ACHTUNG:
Vorsichtig vorgehen, um das
Gleitrohr nicht zu beschädigen.
2. Demontieren:
Gleitrohr
1
Dichtring demontieren:
Das Gleitrohr langsam hinein-
schieben
a und kurz vor dem
Anschlag schnell herausziehen
b.
Diesen Schritt wiederholen, bis
das Gleitrohr sich aus dem
Standrohr herausziehen lässt.
Dämpferrohr
1. Demontieren:
Gabelventil
1
Dämpferrohr
2
HINWEIS:
Das Dämpferrohr mit dem Dämpfer-
rohr-Halter
3 fest halten.
Dämpferrohr-Halter:
YM-01494/90890-01494
KONTROLLE
Dämpferrohr
1. Kontrollieren:
Dämpferrohr
1
Verbogen/beschädigt
→
Dämpferrohr erneuern.
ACHTUNG:
Die Gabeldämpferrohre sowie der
gesamte interne Teleskopgabel-
Mechanismus sind sehr empfind-
lich gegen Fremdkörper.
Beim Gabelölwechsel sowie Zerle-
gen und Zusammenbau der Teles-
kopgabel darauf achten, dass
keinerlei Fremdkörper eindringen. Tube plongeur
1. Déposer:
Joint antipoussière 1
Bague d’arrêt 2
Se servir d’un tournevis à lame
droite.
ATTENTION:
Veiller à ne pas rayer le tube plon-
geur.
2. Déposer:
Tube plongeur 1
Etapes de la dépose de la bague
d’étanchéité:
Enfoncer lentement a le tube
plongeur jusqu’à ce qu’il soit pres-
que en fin de course puis le retirer
rapidement b.
Répéter cette opération jusqu’à ce
que le tube plongeur puisse être
retiré du fourreau.
Tige d’amortissement
1. Déposer:
Soupape de base 1
Tige d’amortissement 2
N.B.:
Utiliser un outil de maintien de tige
d’amortissement 3 pour bloquer la tige
d’amortissement.
CONTROLE
Tige d’amortissement
1. Contrôler:
Tige d’amortissement 1
Courbure/endommagement →
Remplacer la tige d’amortisse-
ment.
ATTENTION:
La construction interne d’une four-
che à tige de piston incorporée est très
sophistiquée et est particulièrement
sensible à la présence de corps étran-
gers.
Veiller à ne pas laisser pénétrer de
corps étrangers lors du changement
de l’huile ou du démontage et remon-
tage de la fourche.
Outil de maintien de tige
d’amortissement:
YM-01494/90890-01494
Tubo interior
1. Extraer:
Junta antipolvo 1
Anillo de tope 2
Con un destornillador de cabeza
ranurada.
ATENCION:
Tenga cuidado de no rayar el tubo
interior.
2. Extraer:
Tubo interior 1
Procedimiento de extracción de la
junta de aceite:
Empuje lentamente hacia adentro
a el tubo interior justo antes de
que toque el fondo y luego tire
rápidamente para extraerlo b.
Repita la operación hasta que se
puede extraer el tubo interior del
tubo exterior.
Varilla del amortiguador
1. Extraer:
Válvula base 1
Varilla del amortiguador 2
NOTA:
Utilice un soporte de varilla de amorti-
guador 3 para bloquearla.
Soporte de varilla de amor-
tiguador:
YM-01494/90890-01494
COMPROBACIÓN
Varilla del amortiguador
1. Comprobar:
Varilla del amortiguador 1
Dobladura/daños → Cambiar la
varilla del amortiguador.
ATENCION:
La horquilla delantera con barra de
pistón incorporada tiene una cons-
trucción interna muy sofisticada y
resulta particularmente sensible a los
materiales extraños.
Evite la penetración de materiales
extraños al cambiar el aceite o al des-
armar y armar la horquilla delantera.
FOURCHE
TELESKOPGABEL
HORQUILLA DELANTERA

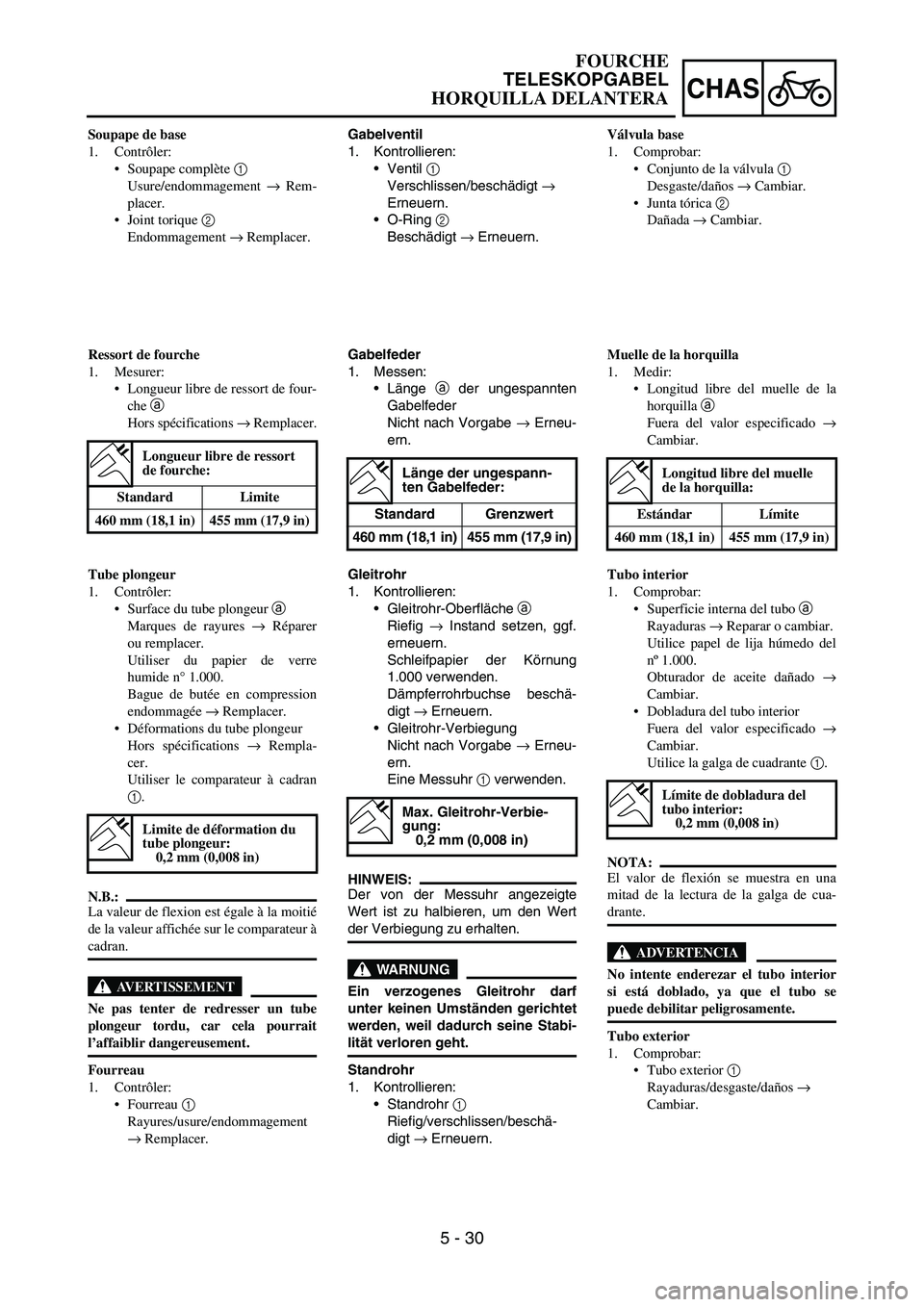

5 - 30
CHAS
EC554200
Base valve
1. Inspect:
Valve assembly 1
Wear/damage → Replace.
O-ring 2
Damage → Replace.
2
1
EC554400
Fork spring
1. Measure:
Fork spring free length a
Out of specification → Replace.
EC554502
Inner tube
1. Inspect:
Inner tube surface a
Score marks → Repair or replace.
Use #1,000 grit wet sandpaper.
Damaged oil lock piece → Replace.
Inner tube bends
Out of specification → Replace.
Use the dial gauge 1.
NOTE:
The bending value is shown by one half of the
dial gauge reading.
WARNING
Do not attempt to straighten a bent inner
tube as this may dangerously weaken the
tube.
EC554600
Outer tube
1. Inspect:
Outer tube 1
Score marks/wear/damage → Replace.
Fork spring free length:
Standard Limit
460 mm (18.1 in) 455 mm (17.9 in)
Inner tube bending limit:
0.2 mm (0.008 in)
FRONT FORK

5 - 30
CHAS
Gabelventil
1. Kontrollieren:
Ventil
1
Verschlissen/beschädigt
→
Erneuern.
O-Ring
2
Beschädigt
→ Erneuern.
Gabelfeder
1. Messen:
Länge
a der ungespannten
Gabelfeder
Nicht nach Vorgabe
→ Erneu-
ern.
Länge der ungespann-
ten Gabelfeder:
Standard Grenzwert
460 mm (18,1 in) 455 mm (17,9 in)
Gleitrohr
1. Kontrollieren:
Gleitrohr-Oberfläche
a
Riefig
→ Instand setzen, ggf.
erneuern.
Schleifpapier der Körnung
1.000 verwenden.
Dämpferrohrbuchse beschä-
digt
→ Erneuern.
Gleitrohr-Verbiegung
Nicht nach Vorgabe
→ Erneu-
ern.
Eine Messuhr
1 verwenden.
HINWEIS:
Der von der Messuhr angezeigte
Wert ist zu halbieren, um den Wert
der Verbiegung zu erhalten.
WARNUNG
Ein verzogenes Gleitrohr darf
unter keinen Umständen gerichtet
werden, weil dadurch seine Stabi-
lität verloren geht.
Standrohr
1. Kontrollieren:
Standrohr
1
Riefig/verschlissen/beschä-
digt
→ Erneuern.
Max. Gleitrohr-Verbie-
gung:
0,2 mm (0,008 in)
Soupape de base
1. Contrôler:
Soupape complète 1
Usure/endommagement → Rem-
placer.
Joint torique 2
Endommagement → Remplacer.
Ressort de fourche
1. Mesurer:
Longueur libre de ressort de four-
che a
Hors spécifications → Remplacer.
Longueur libre de ressort
de fourche:
Standard Limite
460 mm (18,1 in) 455 mm (17,9 in)
Tube plongeur
1. Contrôler:
Surface du tube plongeur a
Marques de rayures → Réparer
ou remplacer.
Utiliser du papier de verre
humide n° 1.000.
Bague de butée en compression
endommagée → Remplacer.
Déformations du tube plongeur
Hors spécifications → Rempla-
cer.
Utiliser le comparateur à cadran
1.
N.B.:
La valeur de flexion est égale à la moitié
de la valeur affichée sur le comparateur à
cadran.
AVERTISSEMENT
Ne pas tenter de redresser un tube
plongeur tordu, car cela pourrait
l’affaiblir dangereusement.
Fourreau
1. Contrôler:
Fourreau 1
Rayures/usure/endommagement
→ Remplacer.
Limite de déformation du
tube plongeur:
0,2 mm (0,008 in)
Válvula base
1. Comprobar:
Conjunto de la válvula 1
Desgaste/daños → Cambiar.
Junta tórica 2
Dañada → Cambiar.
Muelle de la horquilla
1. Medir:
Longitud libre del muelle de la
horquilla a
Fuera del valor especificado →
Cambiar.
Longitud libre del muelle
de la horquilla:
Estándar Límite
460 mm (18,1 in) 455 mm (17,9 in)
Tubo interior
1. Comprobar:
Superficie interna del tubo a
Rayaduras → Reparar o cambiar.
Utilice papel de lija húmedo del
nº 1.000.
Obturador de aceite dañado →
Cambiar.
Dobladura del tubo interior
Fuera del valor especificado →
Cambiar.
Utilice la galga de cuadrante 1.
NOTA:
El valor de flexión se muestra en una
mitad de la lectura de la galga de cua-
drante.
ADVERTENCIA
No intente enderezar el tubo interior
si está doblado, ya que el tubo se
puede debilitar peligrosamente.
Tubo exterior
1. Comprobar:
Tubo exterior 1
Rayaduras/desgaste/daños →
Cambiar.
Límite de dobladura del
tubo interior:
0,2 mm (0,008 in)
FOURCHE
TELESKOPGABEL
HORQUILLA DELANTERA

5 - 31
CHAS
EC554700
Cap bolt
1. Inspect:
Cap bolt 1
O-ring 2
Air bleed screw 3
Wear/damage → Replace.
FRONT FORK
EC555000
ASSEMBLY AND INSTALLATION
Front fork assembly
1. Wash the all parts in a clean solvent.
2. Install:
Damper rod 1
To inner tube 2.
CAUTION:
To install the damper rod into the inner
tube, hold the inner tube aslant. If the inner
tube is held vertically, the damper rod may
fall into it, damaging the valve inside.
3. Install:
Copper washer 1
O-ring 2
Base valve 3
To inner tube 4.
4. Tighten:
Base valve 1
NOTE:
Use a damper rod holder 2 to lock the
damper rod 3.
Apply the LOCTITE
® on the base valve
thread.
Damper rod holder:
YM-01494/90890-01494
New
T R..55 Nm (5.5 m · kg, 40 ft · lb)

5 - 31
CHAS
Gabel-Abdeckschraube
1. Kontrollieren:
Gabel-Abdeckschraube
1
O-Ring
2
Entlüftungsschraube
3
Verschlissen/beschädigt
→
Erneuern.
ZUSAMMENBAU UND MONTAGE
Teleskopgabel
1. Sämtliche Bauteile mit frischem
Lösungsmittel reinigen.
2. Montieren:
Dämpferrohr
1
(am Gleitrohr
2)
ACHTUNG:
Zum Einschieben des Dämpfer-
rohrs in das Gleitrohr das Gleit-
rohr schräg halten. Wird das
Gleitrohr senkrecht gehalten,
könnte das Dämpferrohr hinabfal-
len und dabei das Gabelventil
beschädigen.
3. Montieren:
Kupferscheibe
1
O-Ring
2
Gabelventil
3
(am Gleitrohr
4)
4. Festziehen:
Gabelventil
1
HINWEIS:
Das Dämpferrohr
3 mit dem
Dämpferrohr-Halter
2 fest halten.
LOCTITE
® auf das Gewinde des
Gabelventils auftragen.
T R..55 Nm (5,5 m · kg, 40 ft · lb)
Dämpferrohr-Halter:
YM-01494/90890-01494
New

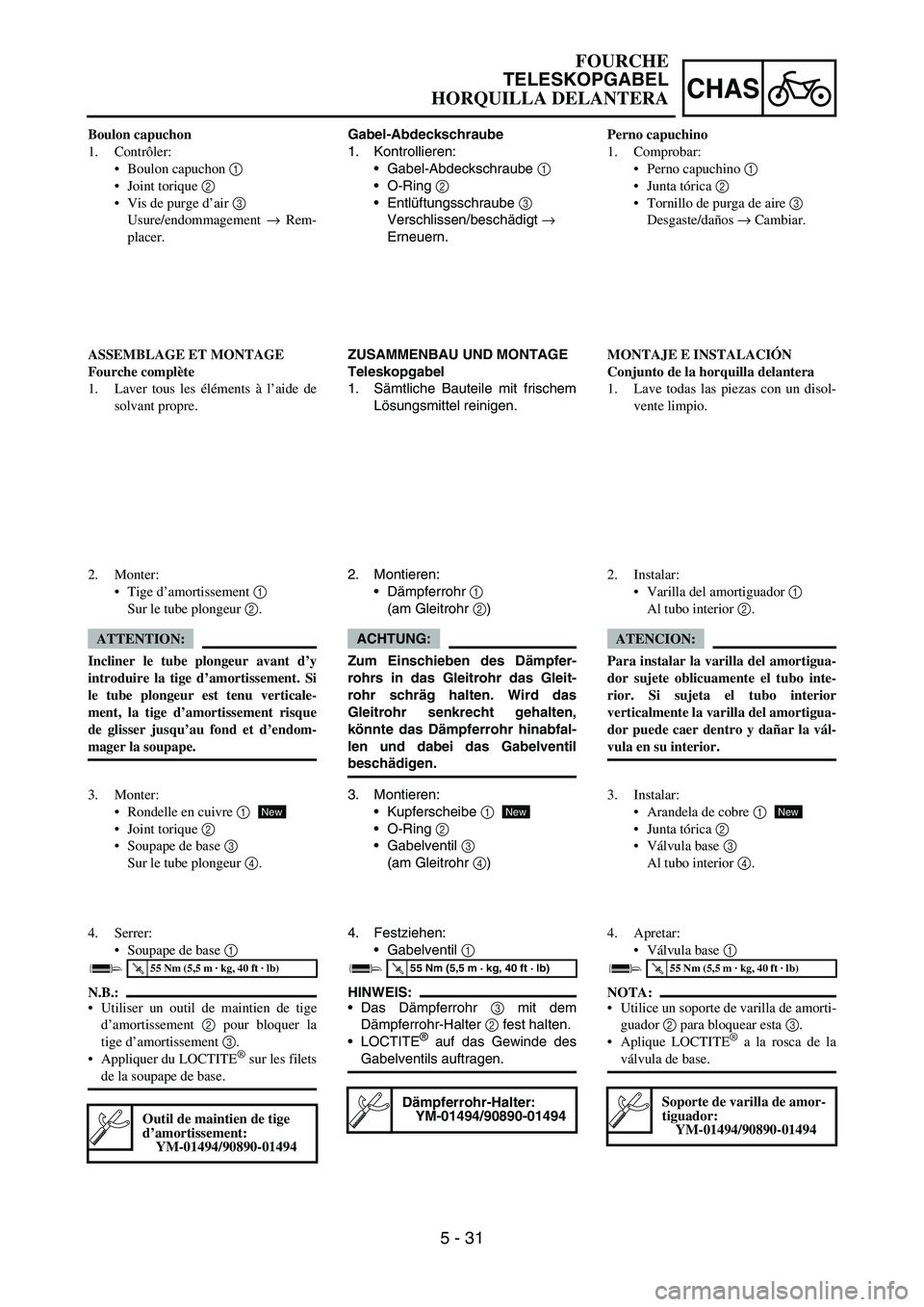

Boulon capuchon
1. Contrôler:
Boulon capuchon 1
Joint torique 2
Vis de purge d’air 3
Usure/endommagement → Rem-
placer.
ASSEMBLAGE ET MONTAGE
Fourche complète
1. Laver tous les éléments à l’aide de
solvant propre.
2. Monter:
Tige d’amortissement 1
Sur le tube plongeur 2.
ATTENTION:
Incliner le tube plongeur avant d’y
introduire la tige d’amortissement. Si
le tube plongeur est tenu verticale-
ment, la tige d’amortissement risque
de glisser jusqu’au fond et d’endom-
mager la soupape.
3. Monter:
Rondelle en cuivre 1
Joint torique 2
Soupape de base 3
Sur le tube plongeur 4.
4. Serrer:
Soupape de base 1
N.B.:
Utiliser un outil de maintien de tige
d’amortissement 2 pour bloquer la
tige d’amortissement 3.
Appliquer du LOCTITE
® sur les filets
de la soupape de base.
T R..55 Nm (5,5 m · kg, 40 ft · lb)
Outil de maintien de tige
d’amortissement:
YM-01494/90890-01494
New
Perno capuchino
1. Comprobar:
Perno capuchino 1
Junta tórica 2
Tornillo de purga de aire 3
Desgaste/daños → Cambiar.
MONTAJE E INSTALACIÓN
Conjunto de la horquilla delantera
1. Lave todas las piezas con un disol-
vente limpio.
2. Instalar:
Varilla del amortiguador 1
Al tubo interior 2.
ATENCION:
Para instalar la varilla del amortigua-
dor sujete oblicuamente el tubo inte-
rior. Si sujeta el tubo interior
verticalmente la varilla del amortigua-
dor puede caer dentro y dañar la vál-
vula en su interior.
3. Instalar:
Arandela de cobre 1
Junta tórica 2
Válvula base 3
Al tubo interior 4.
4. Apretar:
Válvula base 1
NOTA:
Utilice un soporte de varilla de amorti-
guador 2 para bloquear esta 3.
Aplique LOCTITE
® a la rosca de la
válvula de base.
T R..55 Nm (5,5 m · kg, 40 ft · lb)
Soporte de varilla de amor-
tiguador:
YM-01494/90890-01494
New
FOURCHE
TELESKOPGABEL
HORQUILLA DELANTERA

5 - 32
CHASFRONT FORK
5. Install:
Spring guide 1
Locknut 2
To damper rod 3.
NOTE:
Install the spring guide with its smaller dia.
end a facing downward.
With its thread b facing upward, fully finger
tighten the locknut onto the damper rod.
6. Install:
Dust seal 1
Stopper ring 2
Oil seal 3
Oil seal washer 4
Slide metal 5
To inner tube 6.
NOTE:
Apply the fork oil on the inner tube.
When installing the oil seal, use vinyl seat a
with fork oil applied to protect the oil seal lip.
Install the oil seal with its manufacture’s
marks or number facing the axle holder side.
Install the oil seal washer with its projections
b facing upward.
New
New
7. Install:
Piston metal 1
NOTE:
Install the piston metal onto the slot on inner
tube.
New
8. Install:
Outer tube 1
To inner tube 2.
