ZUSAMMENBAU UND MONTAGE
1. Montieren:
Steuerkettenschiene (vorn)
1
Passhülse
2
Zylinderkopfdeckel-Dichtung
3
Zylinderkopf
4
HINWEIS:
Die Steuerkettenschiene vorn und
den Zylinderkopf bei hochgezogener
Steuerkette montieren.
New
2. Montieren:
Beilagscheibe
1
Schrauben
2
Arbeitsfolge:
ACHTUNG:
Die Zylinderkopf-Schrauben
laut der Winkel-Anzugsme-
thode gleichmäßig festziehen.
Die Gewinde und Kontaktflä-
chen der Schrauben und des
Kurbelgehäuses sowie die Kon-
taktflächen der Schrauben, der
Beilagscheiben und des Zylin-
derkopfes reinigen.
Die Gewinde und Kontaktflä-
chen der Schrauben sowie die
Kontaktflächen der Beilagschei-
ben mit Molybdändisulfidfett
bestreichen.
Die Beilagscheiben und
Schrauben montieren.
Die Schrauben in der abgebil-
deten Reihenfolge in zwei bis
drei Schritten vorschriftsmäßig
festziehen.
T R..
Zylinderkopf-Schrau-
ben:
1. Schritt:
30 Nm
(3,0 m  kg, 22 ft  lb)
ASSEMBLAGE ET MONTAGE
1. Monter:
Patin de chaîne de distribution
(avant) 1
Goujon 2
Joint de culasse 3
Culasse 4
N.B.:
Tout en soulevant la chaîne de distribu-
tion, monter le patin de chaîne de distri-
bution (avant) et la culasse.
New
2. Monter:
Rondelle pleine 1
Boulons 2
Etapes du montage:
ATTENTION:
Serrer la culasse en suivant la pro-
cédure de l’angle de rotation afin
d’obtenir un couple de serrage uni-
forme.
Laver les filets et les surfaces de
contact des boulons, les surfaces de
contact des rondelles pleines, la
surface de contact de la culasse et
les filets du carter moteur.
Appliquer de la graisse au bisul-
fure de molybdène sur les filets et
les surfaces de contact des boulons
et sur les deux surfaces de contact
des rondelles pleines.
Monter les rondelles pleines et les
boulons.
Serrer les boulons au couple spéci-
fié en deux ou trois étapes, dans
l’ordre indiqué.
T R..
Boulons (culasse):
1er:
30 Nm
(3,0 m  kg, 22 ft  lb)
MONTAJE E INSTALACIÓN
1. Instalar:
Guía de la cadena de distribución
(parte delantera) 1
Clavija de centrado 2
Junta de la culata 3
Culata 4
NOTA:
Mientras tira de la cadena de distribu-
ción hacia arriba, instale la guía (parte
delantera) y la culata.
New
2. Instalar:
Arandela plana 1
Tornillo 2
Procedimiento de instalación:
ATENCION:
Apriete la culata con el procedi-
miento de ángulo de rotación para
obtener un par de apriete uni-
forme.
Lave las roscas y las superficies de
contacto de los tornillos, las super-
ficies de contacto de las arandelas
planas, la superficie de contacto de
la culata y las roscas del cárter.
Aplique grasa de disulfuro de
molibdeno a las roscas y a las
superficies de contacto de los tor-
nillos, así como a ambas superfi-
cies de contacto de las arandelas
planas.
Coloque las arandelas planas y los
tornillos.
Apriete los tornillos con el par
especificado, en dos o tres etapas y
en la secuencia correcta, como se
muestra.
T R..
Tornillos (culata):
1º:
30 Nm
(3,0 m  kg, 22 ft  lb)
CULASSE
ZYLINDERKOPF
CULATA

4 - 36
ENG
Remove the bolts.
Again apply the molybdenum disulfide
grease on the threads and contact sur-
faces of the bolts and on both contact sur-
faces of the plain washers.
Retighten the bolts.
NOTE:
Tighten the bolts to the specified torque in
two or three steps in the proper tightening
sequence as shown.
T R..
Bolts (cylinder head):
2nd:
20 Nm (2.0 m  kg, 14 ft  lb)
Put a mark on the corner 1 of the bolt
(cylinder head) and the cylinder head 2
as shown.
NOTE:
Tighten the bolts 90° in each of the two
steps to reach the specified angle of 180° in
the proper tightening sequence as shown.
T R..
Bolts (cylinder head):
Final:
Specified angle 180°
1
2
180˚
3. Install:
Bolt (cylinder head) 1
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
CYLINDER HEAD

ENG
4 - 36
Die Schrauben losdrehen.
Die Gewinde und Kontaktflä-
chen der Schrauben sowie die
Kontaktflächen der Beilagschei-
ben erneut mit Molybdändisul-
fidfett bestreichen.
Die Schrauben erneut festzie-
hen.
HINWEIS:
Die Schrauben in der abgebilde-
ten Reihenfolge in zwei bis drei
Schritten vorschriftsmäßig festzie-
hen.
T R..
Zylinderkopf-Schrauben:
2. Schritt:
20 Nm
(2,0 m  kg, 14 ft  lb)
Die Kante
1 der Zylinderkopf-
Schraube und den Zylinderkopf
2, wie in der Abbildung
gezeigt, markieren.
HINWEIS:
Die Schrauben, wie in der Abbil-
dung gezeigt, in der vorgeschrie-
benen Reihenfolge in zwei
Schritten von 90° um insgesamt
180° festziehen.
T R..
Zylinderkopf-Schrauben:
Letzter Schritt:
Vorgeschriebener
Winkel von 180°
3. Montieren:
Zylinderkopf-Schrauben
1
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Déposer les boulons.
Appliquer une nouvelle fois de la
graisse au bisulfure de molybdène
sur les filets et les surfaces de con-
tact des boulons et sur les deux sur-
faces de contact des rondelles
pleines.
Resserrer les boulons.
N.B.:
Serrer les boulons au couple spécifié
en deux ou trois étapes, dans l’ordre
indiqué.
T R..
Boulons (culasse):
2ème:
20 Nm
(2,0 m  kg, 14 ft  lb)
Placer un repère sur l’angle 1 du
boulon (culasse) et la culasse 2
comme illustré.
N.B.:
Serrer les boulons de 90° dans cha-
cune des deux étapes, de manière à
atteindre l’angle spécifié de 180°
dans l’ordre de serrage correct,
comme illustré.
T R..
Boulons (culasse):
Final:
Angle de 180° spécifié
3. Monter:
Boulon (culasse) 1
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Extraiga los tornillos.
Vuelva a aplicar grasa de disulfuro
de molibdeno a las roscas y a las
superficies de contacto de los tor-
nillos, así como a ambas superfi-
cies de contacto de las arandelas
planas.
Vuelva a apretar los tornillos.
NOTA:
Apriete los tornillos con el par espe-
cificado, en dos o tres etapas y en la
secuencia correcta, como se muestra.
T R..
Tornillos (culata):
2º:
20 Nm
(2,0 m  kg, 14 ft  lb)
Haga una marca en el ángulo 1
del tornillo (culata) y en la propia
culata 2 como se muestra.
NOTA:
Apriete los tornillos 90º en cada uno
de los dos pasos hasta obtener el
ángulo especificado de 180°, en la
secuencia correcta como se muestra.
T R..
Tornillos (culata):
Final:
Ángulo especificado 180°
3. Instalar:
Tornillo (culata) 1
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
CULASSE
ZYLINDERKOPF
CULATA

4 - 37
ENGVALVES AND VALVE SPRINGS
VALVES AND VALVE SPRINGS
VALVES AND VALVE SPRINGS
Extent of removal:
1 Valve removal
Extent of removal Order Part name Q’ty Remarks
VALVES AND VALVE SPRINGS
REMOVAL
Preparation for removal Cylinder head Refer to “CYLINDER HEAD” section.
1 Valve lifter 5
Use special tool.
Refer to “REMOVAL POINTS”. 2 Adjusting pad 5
3 Valve cotter 10
4 Valve retainer 5
5 Valve spring 5
6 Stem seal 5
7 Valve spring seat 5
8 Exhaust valve 2
9 Intake valve 3
1

ENG
4 - 37
VENTILE UND VENTILFEDERN
VENTILE UND VENTILFEDERN
Arbeitsumfang:
1 Ventile demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
VENTILE UND VENTILFEDERN DEMON-
TIEREN
Vorbereitungsarbeiten Zylinderkopf Siehe unter “ZYLINDERKOPF”.
1 Tassenstößel 5
Spezialwerkzeug verwenden.
Siehe unter “DEMONTAGE-EINZELHEITEN”. 2Ventilplättchen 5
3Ventilkeil 10
4 Ventilfederteller 5
5 Ventilfeder 5
6 Ventilschaft-Dichtring 5
7 Federsitz 5
8 Auslassventil 2
9 Einlassventil 3
1
SOUPAPES ET RESSORTS DE SOUPAPES
SOUPAPES ET RESSORTS DE SOUPAPES
Organisation de la dépose:1 Dépose de la soupape
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DES SOUPAPES ET RESSORTS
DE SOUPAPES
Préparation à la dépose Culasse Se reporter à la section “CULASSE”.
1 Poussoir de soupape 5
Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”. 2 Cale de réglage 5
3 Clavette de soupape 10
4 Coupelle d’appui de soupape 5
5 Ressort de soupape 5
6 Joint de queue 5
7Siège de ressort de soupape 5
8 Soupape d’échappement 2
9 Soupape d’admission 3
1
VÁLVULAS Y MUELLES DE VÁLVULAS
VÁLVULAS Y MUELLES DE VÁLVULAS
Extensión del desmontaje:1 Desmontaje de las válvulas
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DE VÁLVULAS Y MUE-
LLES DE VÁLVULAS
Preparación para el desmontaje Culata Consulte el apartado “CULATA”.
1 Levantaválvulas 5
Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE DESMONTAJE”. 2Taqué de ajuste 5
3 Chaveta de válvula 10
4 Retención de válvula 5
5 Muelle de la válvula 5
6 Junta del vástago 5
7 Asiento del muelle de la válvula 5
8Válvula de escape 2
9Válvula de admisión3
1
SOUPAPES ET RESSORTS DE SOUPAPES
VENTILE UND VENTILFEDERN
VÁLVULAS Y MUELLES DE VÁLVULAS

4 - 38
ENGVALVES AND VALVE SPRINGS
REMOVAL POINTS
Valve lifter and valve cotter
1. Remove:
Valve lifters 1
Pads 2
NOTE:
Identify each lifter 1 and pad 2 position very
carefully so that they can be reinstalled in their
original place.
2. Check:
Valve sealing
Leakage at the valve seat → Inspect the
valve face, valve seat and valve seat
width.
Checking steps:
Pour a clean solvent 1 into the intake and
exhaust ports.
Check that the valve seals properly.
There should be no leakage at the valve
seat 2.
3. Remove:
Valve cotters
NOTE:
Attach a valve spring compressor 1 between
the valve spring retainer and the cylinder head
to remove the valve cotters.
Valve spring compressor:
YM-4019/90890-04019

ENG
4 - 38
DEMONTAGE-EINZELHEITEN
Tassenstößel und Ventilkeil
1. Demontieren:
Tassenstößel
1
Ventilplättchen
2
HINWEIS:
Die entsprechende Einbaulage sämt-
licher Tassenstößel
1 und Ventil-
plättchen
2 fest halten, damit sie
wieder in ihre ursprüngliche Lage
montiert werden können.
2. Kontrollieren:
Ventil-Dichtigkeit
Ventilsitz undicht
→ Ventilke-
gel, Ventilsitz und Ventilsitz-
Breite kontrollieren.
Arbeitsvorgang:
Ein sauberes Lösungsmittel
1
in den Ein- oder Auslasskanal
gießen.
Den Ventilsitz auf Undichtigkeit
prüfen.
Es darf keine Undichtigkeit am
Ventilsitz
2 auftreten.
3. Demontieren:
Ventilkeil
HINWEIS:
Zum Ausbau des Ventilkeils den
Ventilfederspanner
1 zwischen dem
Federteller und dem Zylinderkopf
anbringen.
Ventilfederspanner:
YM-4019/90890-04019
POINTS DE DEPOSE
Poussoir de soupape et clavette de sou-
pape
1. Déposer:
Poussoirs de soupape 1
Cales 2
N.B.:
Identifier soigneusement la position de
chaque poussoir de soupape 1 et de
chaque cale 2 de manière à pouvoir les
remonter à leur emplacement d’origine.
2. Contrôler:
Etanchéité des soupapes
Fuites au siège de soupape →
Vérifier la portée de soupape, le
siège de soupape et la largeur du
siège de soupape.
Etapes du contrôle:
Verser du solvant de nettoyage 1
dans les lumières d’admission et
d’échappement.
Contrôler soigneusement les joints
de soupapes.
Il ne peut y avoir aucune fuite au
siège de soupape 2.
3. Déposer:
Clavettes de soupape
N.B.:
Fixer un compresseur de ressort de sou-
pape 1 entre la coupelle de ressort de
soupape et la culasse pour déposer les
clavettes de soupape.
Compresseur de ressort de
soupape:
YM-4019/90890-04019
PUNTOS DE DESMONTAJE
Levantaválvulas y chaveta de válvula
1. Extraer:
Levantaválvulas 1
Taqués 2
NOTA:
Identifique la posición de cada levanta-
válvula 1 y taqué 2 con mucho cui-
dado de forma que posteriormente los
pueda volver a montar en su posición
original.
2. Comprobar:
Sellado de la válvula
Fuga en el asiento de la válvula
→ Comprobar el frontal de la vál-
vula, el asiento y la anchura de
este.
Procedimiento de comprobación:
Vierta un disolvente limpio 1 por
las lumbreras de admisión y
escape.
Compruebe que las válvulas cie-
rren correctamente.
No debe haber ninguna fuga en el
asiento de la válvula 2.
3. Extraer:
Chavetas de válvula
NOTA:
Acople un compresor de muelles de vál-
vula 1 entre la sujeción del muelle y la
culata para extraer las chavetas de vál-
vula.
Compresor de muelle de
válvula:
YM-4019/90890-04019
SOUPAPES ET RESSORTS DE SOUPAPES
VENTILE UND VENTILFEDERN
VÁLVULAS Y MUELLES DE VÁLVULAS

4 - 39
ENGVALVES AND VALVE SPRINGS
INSPECTION
Valve
1. Measure:
Stem-to-guide clearance
Out of specification → Replace the valve
guide. Stem-to-guide clearance =
valve guide inside diameter
a –
valve stem diameter
b
Clearance (stem to guide):
Intake:
0.010 ~ 0.037 mm
(0.0004 ~ 0.0015 in)
: 0.08 mm (0.003 in)
Exhaust:
0.020 ~ 0.047 mm
(0.0008 ~ 0.0019 in)
: 0.10 mm (0.004 in)
2. Replace:
Valve guide
Replacement steps:
NOTE:
To ease guide removal, installation and to
maintain correct fit heat the cylinder head in
an over to 100 °C (212 °F).
Remove the valve guide using a valve
guide remover 1.
Install the new valve guide using a valve
guide remover 1 and valve guide installer
2.
After installing the valve guide, bore the
valve guide using a valve guide reamer 3
to obtain proper stem-to-guide clearance.

ENG
4 - 39
KONTROLLE
Ventil
1. Messen:
Ventilschaft-Spiel
Nicht nach Vorgabe
→ Ventil-
führung erneuern. Ventilschaft-Spiel =
Ventilführungs-Innendurch-
messer a –
Ventilschaft-Durchmesser b
Ventilschaft-Spiel:
Einlass:
0,010–0,037 mm
(0,0004–0,0015 in)
:
0,08 mm (0,003 in)
Auslass:
0,020–0,047 mm
(0,0008–0,0019 in)
:
0,10 mm (0,004 in)
2. Erneuern:
Ventilführung
Arbeitsvorgang:
HINWEIS:
Um den Aus- und Einbau der
Ventilführung zu erleichtern und
eine exakte Passung zu gewähr-
leisten, den Zylinderkopf in einem
Ofen auf 100 °C (212 °F) erhitzen.
Die Ventilführung mit einem
Ventilführungs-Austreiber
1
ausbauen.
Die neue Ventilführung mit dem
Ventilführungs-Austreiber
1
und der Ventilführungs-Einbau-
hülse
2 montieren.
Nach dem Einbau muss die
Ventilführung mit der Ventilfüh-
rungs-Reibahle
3 bearbeitet
werden, bis das korrekte Ventil-
schaft-Spiel erreicht ist.
CONTROLE
Soupape
1. Mesurer:
Jeu queue-guide
Hors caractéristiques → Rempla-
cer le guide de soupape. Jeu queue-guide =
diamètre intérieur du guide de
soupape a –
diamètre de la queue de soupape
b
Jeu (queue-guide):
Admission:
0,010 à 0,037 mm
(0,0004 à 0,0015 in)
:
0,08 mm (0,003 in)
Echappement:
0,020 à 0,047 mm
(0,0008 à 0,0019 in)
:
0,10 mm (0,004 in)
2. Remplacer:
Guide de soupape
Etapes de remplacement:
N.B.:
Afin de faciliter la dépose et le mon-
tage du guide, et afin de maintenir
l’ajustement correct, chauffer la
culasse dans un four à une tempéra-
ture de 100 °C (212 °F).
Déposer le guide de soupape à
l’aide d’un outil de dépose de
guide de soupape 1.
Monter un guide de soupape neuf à
l’aide d’un outil de dépose de
guide de soupape 1 et d’un outil
de pose de guide de soupape 2.
Une fois le guide de soupape
monté, l’aléser à l’aide d’un alésoir
de guide de soupape 3 afin obte-
nir le jeu correct entre la queue et
le guide.
COMPROBACIÓN
Válvula
1. Medir:
Holgura de vástago a guía
Fuera del valor especificado →
Cambiar la guía de válvula. Holgura de vástago a guía =
diámetro interior de la guía de
la válvula a –
diámetro del vástago de la vál-
vula b
Holgura (de vástago a
guía):
Admisión:
0,010 ~ 0,037 mm
(0,0004 ~ 0,0015 in)
:
0,08 mm (0,003 in)
Escape:
0,020 ~ 0,047 mm
(0,0008 ~ 0,0019 in)
:
0,10 mm (0,004 in)
2. Cambiar:
Guía de válvula
Procedimiento de cambio:
NOTA:
Para facilitar el desmontaje, la insta-
lación y para mantener un ajuste
correcto, caliente la culata a más de
100 °C (212 °F).
Extraiga la guía de válvula con un
extractor 1.
Instale la nueva guía de válvula
con un extractor 1 y un montador
de guías 2.
Después de instalar la guía de la
válvula, practique un taladro en la
misma con un rectificador de guías
de válvula 3 para obtener la hol-
gura de vástago a guía correcta.
SOUPAPES ET RESSORTS DE SOUPAPES
VENTILE UND VENTILFEDERN
VÁLVULAS Y MUELLES DE VÁLVULAS

4 - 40

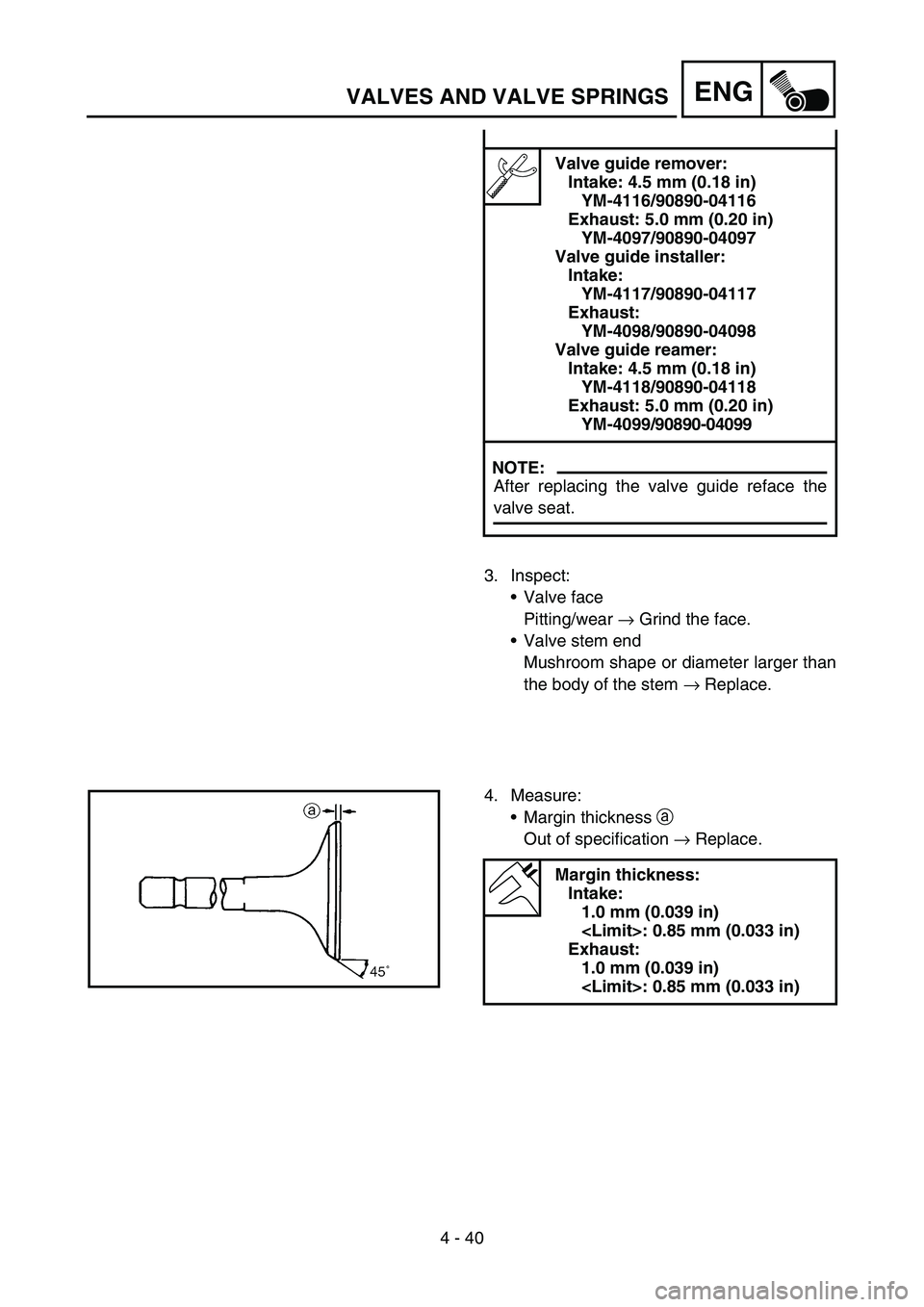

ENGVALVES AND VALVE SPRINGS
Valve guide remover:
Intake: 4.5 mm (0.18 in)
YM-4116/90890-04116
Exhaust: 5.0 mm (0.20 in)
YM-4097/90890-04097
Valve guide installer:
Intake:
YM-4117/90890-04117
Exhaust:
YM-4098/90890-04098
Valve guide reamer:
Intake: 4.5 mm (0.18 in)
YM-4118/90890-04118
Exhaust: 5.0 mm (0.20 in)
YM-4099/90890-04099
NOTE:
After replacing the valve guide reface the
valve seat.
3. Inspect:
Valve face
Pitting/wear → Grind the face.
Valve stem end
Mushroom shape or diameter larger than
the body of the stem → Replace.
4. Measure:
Margin thickness a
Out of specification → Replace.
Margin thickness:
Intake:
1.0 mm (0.039 in)
: 0.85 mm (0.033 in)
Exhaust:
1.0 mm (0.039 in)
: 0.85 mm (0.033 in)
