ESP YAMAHA WR 450F 2007 Owners Manual

ENG
4 - 48

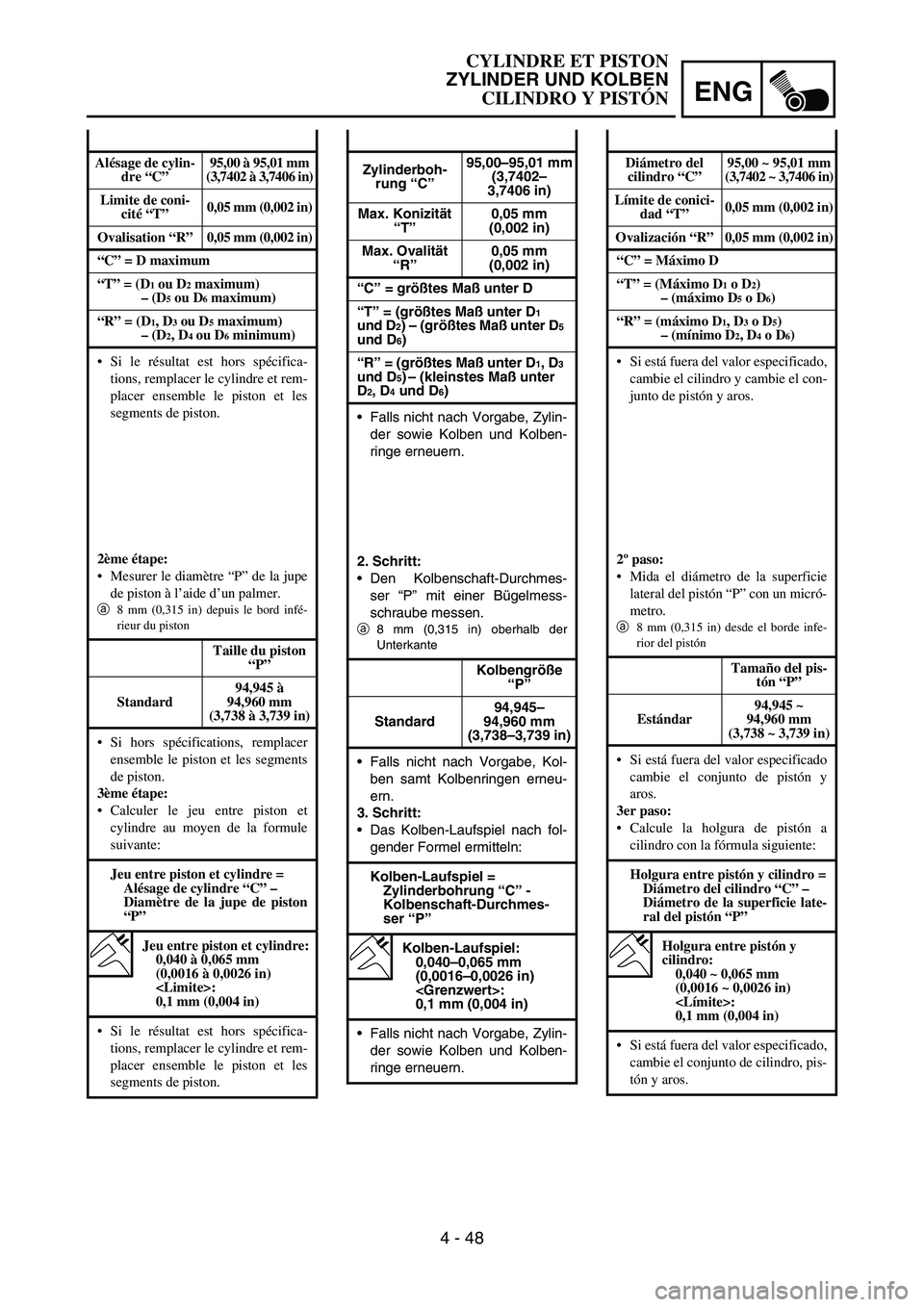

Zylinderboh-
rung “C”95,00–95,01 mm
(3,7402–
3,7406 in)
Max. Konizität
“T”0,05 mm
(0,002 in)
Max. Ovalität
“R”0,05 mm
(0,002 in)
“C” = größtes Maß unter D
“T” = (größtes Maß unter D
1
und D2) – (größtes Maß unter D5
und D6)
“R” = (größtes Maß unter D
1, D3
und D5) – (kleinstes Maß unter
D2, D4 und D6)
Falls nicht nach Vorgabe, Zylin-
der sowie Kolben und Kolben-
ringe erneuern.
2. Schritt:
Den Kolbenschaft-Durchmes-
ser “P” mit einer Bügelmess-
schraube messen.
a8 mm (0,315 in) oberhalb der
Unterkante
Kolbengröße
“P”
Standard94,945–
94,960 mm
(3,738–3,739 in)
Falls nicht nach Vorgabe, Kol-
ben samt Kolbenringen erneu-
ern.
3. Schritt:
Das Kolben-Laufspiel nach fol-
gender Formel ermitteln:
Kolben-Laufspiel =
Zylinderbohrung “C” -
Kolbenschaft-Durchmes-
ser “P”
Kolben-Laufspiel:
0,040–0,065 mm
(0,0016–0,0026 in)
:
0,1 mm (0,004 in)
Falls nicht nach Vorgabe, Zylin-
der sowie Kolben und Kolben-
ringe erneuern.
Alésage de cylin-
dre “C”95,00 à 95,01 mm
(3,7402 à 3,7406 in)
Limite de coni-
cité “T”0,05 mm (0,002 in)
Ovalisation “R”0,05 mm (0,002 in)
“C” = D maximum
“T” = (D
1 ou D2 maximum)
– (D5 ou D6 maximum)
“R” = (D
1, D3 ou D5 maximum) – (D2, D4 ou D6 minimum)
Si le résultat est hors spécifica-
tions, remplacer le cylindre et rem-
placer ensemble le piston et les
segments de piston.
2ème étape:
Mesurer le diamètre “P” de la jupe
de piston à l’aide d’un palmer.
a
8 mm (0,315 in) depuis le bord infé-
rieur du piston
Taille du piston
“P”
Standard94,945 à
94,960 mm
(3,738 à 3,739 in)
Si hors spécifications, remplacer
ensemble le piston et les segments
de piston.
3ème étape:
Calculer le jeu entre piston et
cylindre au moyen de la formule
suivante:
Jeu entre piston et cylindre =
Alésage de cylindre “C” –
Diamètre de la jupe de piston
“P”
Jeu entre piston et cylindre:
0,040 à 0,065 mm
(0,0016 à 0,0026 in)
:
0,1 mm (0,004 in)
Si le résultat est hors spécifica-
tions, remplacer le cylindre et rem-
placer ensemble le piston et les
segments de piston.
Diámetro del
cilindro “C”95,00 ~ 95,01 mm
(3,7402 ~ 3,7406 in)
Límite de conici-
dad “T”0,05 mm (0,002 in)
Ovalización “R”0,05 mm (0,002 in)
“C” = Máximo D
“T” = (Máximo D
1 o D2)
– (máximo D5 o D6)
“R” = (máximo D
1, D3 o D5) – (mínimo D2, D4 o D6)
Si está fuera del valor especificado,
cambie el cilindro y cambie el con-
junto de pistón y aros.
2º paso:
Mida el diámetro de la superficie
lateral del pistón “P” con un micró-
metro.
a
8 mm (0,315 in) desde el borde infe-
rior del pistón
Tamaño del pis-
tón “P”
Estándar94,945 ~
94,960 mm
(3,738 ~ 3,739 in)
Si está fuera del valor especificado
cambie el conjunto de pistón y
aros.
3er paso:
Calcule la holgura de pistón a
cilindro con la fórmula siguiente:
Holgura entre pistón y cilindro =
Diámetro del cilindro “C” –
Diámetro de la superficie late-
ral del pistón “P”
Holgura entre pistón y
cilindro:
0,040 ~ 0,065 mm
(0,0016 ~ 0,0026 in)
:
0,1 mm (0,004 in)
Si está fuera del valor especificado,
cambie el conjunto de cilindro, pis-
tón y aros.
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
CILINDRO Y PISTÓN

ENG
4 - 49

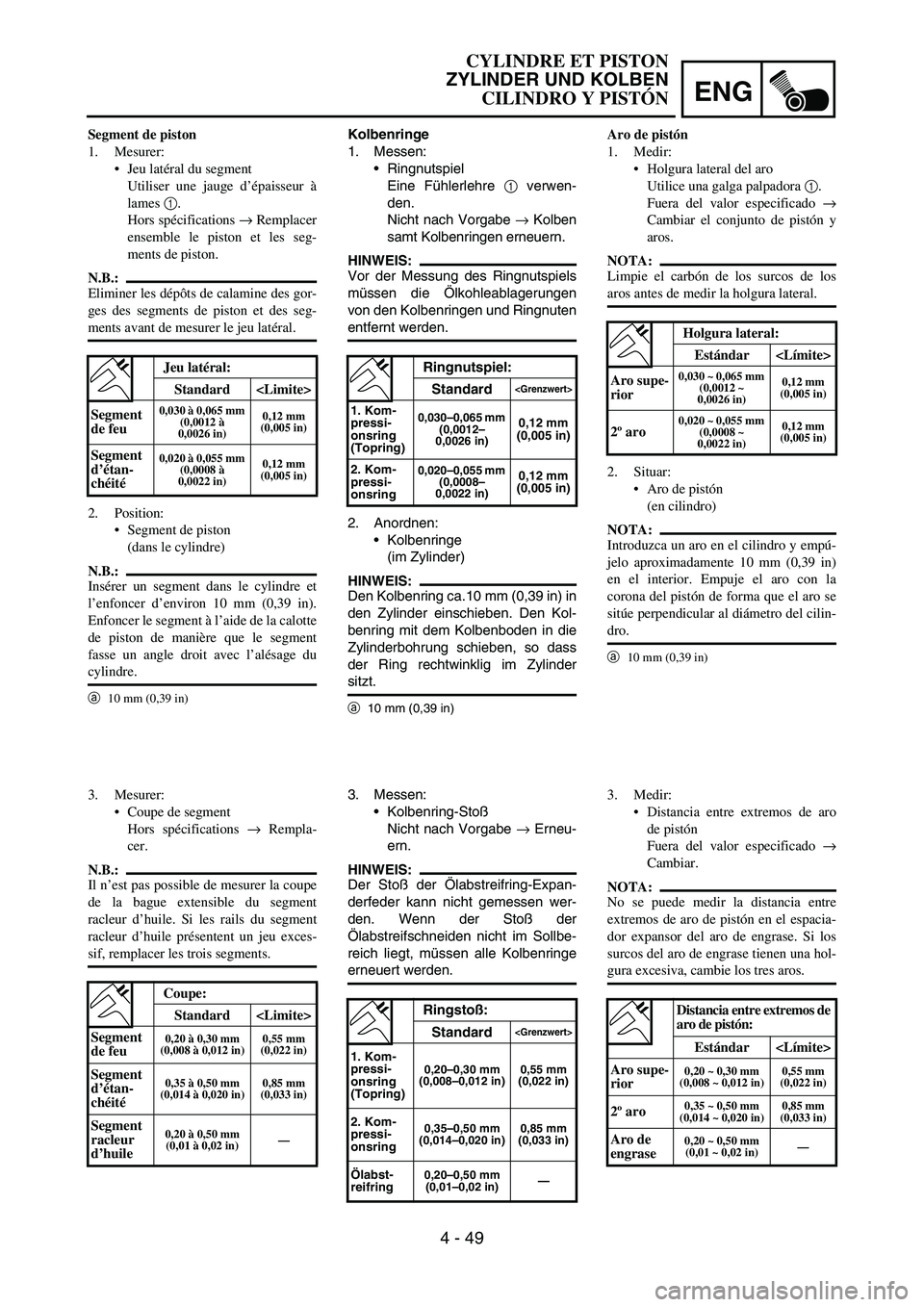

Kolbenringe
1. Messen:
Ringnutspiel
Eine Fühlerlehre
1 verwen-
den.
Nicht nach Vorgabe
→ Kolben
samt Kolbenringen erneuern.
HINWEIS:
Vor der Messung des Ringnutspiels
müssen die Ölkohleablagerungen
von den Kolbenringen und Ringnuten
entfernt werden.
2. Anordnen:
Kolbenringe
(im Zylinder)
HINWEIS:
Den Kolbenring ca.10 mm (0,39 in) in
den Zylinder einschieben. Den Kol-
benring mit dem Kolbenboden in die
Zylinderbohrung schieben, so dass
der Ring rechtwinklig im Zylinder
sitzt.
a10 mm (0,39 in)
Ringnutspiel:
Standard

1. Kom-
pressi-
onsring
(Topring)0,030–0,065 mm
(0,0012–
0,0026 in)0,12 mm
(0,005 in)
2. Kom-
pressi-
onsring
0,020–0,055 mm
(0,0008–
0,0022 in)0,12 mm
(0,005 in)
3. Messen:
Kolbenring-Stoß
Nicht nach Vorgabe
→ Erneu-
ern.
HINWEIS:
Der Stoß der Ölabstreifring-Expan-
derfeder kann nicht gemessen wer-
den. Wenn der Stoß der
Ölabstreifschneiden nicht im Sollbe-
reich liegt, müssen alle Kolbenringe
erneuert werden.
Ringstoß:
Standard

1. Kom-
pressi-
onsring
(Topring)0,20–0,30 mm
(0,008–0,012 in)0,55 mm
(0,022 in)
2. Kom-
pressi-
onsring0,35–0,50 mm
(0,014–0,020 in)0,85 mm
(0,033 in)
Ölabst-
reifring0,20–0,50 mm
(0,01–0,02 in)—
Segment de piston
1. Mesurer:
Jeu latéral du segment
Utiliser une jauge d’épaisseur à
lames 1.
Hors spécifications → Remplacer
ensemble le piston et les seg-
ments de piston.
N.B.:
Eliminer les dépôts de calamine des gor-
ges des segments de piston et des seg-
ments avant de mesurer le jeu latéral.
2. Position:
Segment de piston
(dans le cylindre)
N.B.:
Insérer un segment dans le cylindre et
l’enfoncer d’environ 10 mm (0,39 in).
Enfoncer le segment à l’aide de la calotte
de piston de manière que le segment
fasse un angle droit avec l’alésage du
cylindre.
a
10 mm (0,39 in)
Jeu latéral:
Standard
Segment
de feu
0,030 à 0,065 mm
(0,0012 à
0,0026 in)0,12 mm
(0,005 in)
Segment
d’étan-
chéité0,020 à 0,055 mm
(0,0008 à
0,0022 in)0,12 mm
(0,005 in)
3. Mesurer:
Coupe de segment
Hors spécifications → Rempla-
cer.
N.B.:
Il n’est pas possible de mesurer la coupe
de la bague extensible du segment
racleur d’huile. Si les rails du segment
racleur d’huile présentent un jeu exces-
sif, remplacer les trois segments.
Coupe:
Standard
Segment
de feu
0,20 à 0,30 mm
(0,008 à 0,012 in)0,55 mm
(0,022 in)
Segment
d’étan-
chéité0,35 à 0,50 mm
(0,014 à 0,020 in)0,85 mm
(0,033 in)
Segment
racleur
d’huile0,20 à 0,50 mm
(0,01 à 0,02 in)—
Aro de pistón
1. Medir:
Holgura lateral del aro
Utilice una galga palpadora 1.
Fuera del valor especificado →
Cambiar el conjunto de pistón y
aros.
NOTA:
Limpie el carbón de los surcos de los
aros antes de medir la holgura lateral.
2. Situar:
Aro de pistón
(en cilindro)
NOTA:
Introduzca un aro en el cilindro y empú-
jelo aproximadamente 10 mm (0,39 in)
en el interior. Empuje el aro con la
corona del pistón de forma que el aro se
sitúe perpendicular al diámetro del cilin-
dro.
a
10 mm (0,39 in)
Holgura lateral:
Estándar
Aro supe-
rior
0,030 ~ 0,065 mm
(0,0012 ~
0,0026 in) 0,12 mm
(0,005 in)
2º aro0,020 ~ 0,055 mm
(0,0008 ~
0,0022 in) 0,12 mm
(0,005 in)
3. Medir:
Distancia entre extremos de aro
de pistón
Fuera del valor especificado →
Cambiar.
NOTA:
No se puede medir la distancia entre
extremos de aro de pistón en el espacia-
dor expansor del aro de engrase. Si los
surcos del aro de engrase tienen una hol-
gura excesiva, cambie los tres aros.
Distancia entre extremos de
aro de pistón:
Estándar
Aro supe-
rior
0,20 ~ 0,30 mm
(0,008 ~ 0,012 in)0,55 mm
(0,022 in)
2º aro0,35 ~ 0,50 mm
(0,014 ~ 0,020 in)0,85 mm
(0,033 in)
Aro de
engrase0,20 ~ 0,50 mm
(0,01 ~ 0,02 in)—
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
CILINDRO Y PISTÓN

ENG
4 - 50

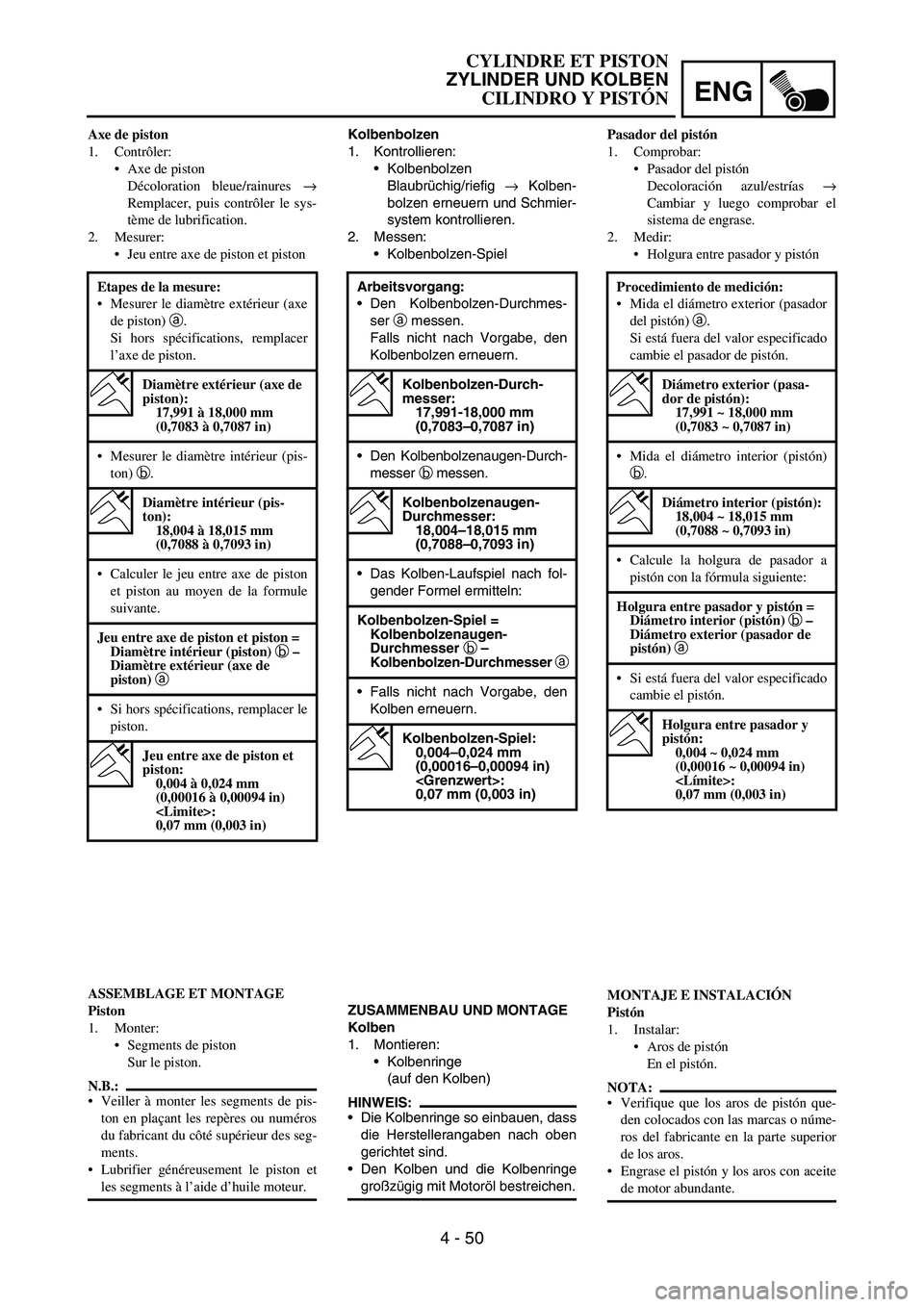

Kolbenbolzen
1. Kontrollieren:
Kolbenbolzen
Blaubrüchig/riefig
→ Kolben-
bolzen erneuern und Schmier-
system kontrollieren.
2. Messen:
Kolbenbolzen-Spiel
ZUSAMMENBAU UND MONTAGE
Kolben
1. Montieren:
Kolbenringe
(auf den Kolben)
HINWEIS:
Die Kolbenringe so einbauen, dass
die Herstellerangaben nach oben
gerichtet sind.
Den Kolben und die Kolbenringe
großzügig mit Motoröl bestreichen. Arbeitsvorgang:
Den Kolbenbolzen-Durchmes-
ser
a messen.
Falls nicht nach Vorgabe, den
Kolbenbolzen erneuern.
Kolbenbolzen-Durch-
messer:
17,991-18,000 mm
(0,7083–0,7087 in)
Den Kolbenbolzenaugen-Durch-
messer
b messen.
Kolbenbolzenaugen-
Durchmesser:
18,004–18,015 mm
(0,7088–0,7093 in)
Das Kolben-Laufspiel nach fol-
gender Formel ermitteln:
Kolbenbolzen-Spiel =
Kolbenbolzenaugen-
Durchmesser b –
Kolbenbolzen-Durchmesser a
Falls nicht nach Vorgabe, den
Kolben erneuern.
Kolbenbolzen-Spiel:
0,004–0,024 mm
(0,00016–0,00094 in)
:
0,07 mm (0,003 in)
Axe de piston
1. Contrôler:
Axe de piston
Décoloration bleue/rainures →
Remplacer, puis contrôler le sys-
tème de lubrification.
2. Mesurer:
Jeu entre axe de piston et piston
ASSEMBLAGE ET MONTAGE
Piston
1. Monter:
Segments de piston
Sur le piston.
N.B.:
Veiller à monter les segments de pis-
ton en plaçant les repères ou numéros
du fabricant du côté supérieur des seg-
ments.
Lubrifier généreusement le piston et
les segments à l’aide d’huile moteur. Etapes de la mesure:
Mesurer le diamètre extérieur (axe
de piston) a.
Si hors spécifications, remplacer
l’axe de piston.
Diamètre extérieur (axe de
piston):
17,991 à 18,000 mm
(0,7083 à 0,7087 in)
Mesurer le diamètre intérieur (pis-
ton) b.
Diamètre intérieur (pis-
ton):
18,004 à 18,015 mm
(0,7088 à 0,7093 in)
Calculer le jeu entre axe de piston
et piston au moyen de la formule
suivante.
Jeu entre axe de piston et piston =
Diamètre intérieur (piston) b –
Diamètre extérieur (axe de
piston) a
Si hors spécifications, remplacer le
piston.
Jeu entre axe de piston et
piston:
0,004 à 0,024 mm
(0,00016 à 0,00094 in)
:
0,07 mm (0,003 in)
Pasador del pistón
1. Comprobar:
Pasador del pistón
Decoloración azul/estrías →
Cambiar y luego comprobar el
sistema de engrase.
2. Medir:
Holgura entre pasador y pistón
MONTAJE E INSTALACIÓN
Pistón
1. Instalar:
Aros de pistón
En el pistón.
NOTA:
Verifique que los aros de pistón que-
den colocados con las marcas o núme-
ros del fabricante en la parte superior
de los aros.
Engrase el pistón y los aros con aceite
de motor abundante. Procedimiento de medición:
Mida el diámetro exterior (pasador
del pistón) a.
Si está fuera del valor especificado
cambie el pasador de pistón.
Diámetro exterior (pasa-
dor de pistón):
17,991 ~ 18,000 mm
(0,7083 ~ 0,7087 in)
Mida el diámetro interior (pistón)
b.
Diámetro interior (pistón):
18,004 ~ 18,015 mm
(0,7088 ~ 0,7093 in)
Calcule la holgura de pasador a
pistón con la fórmula siguiente:
Holgura entre pasador y pistón =
Diámetro interior (pistón) b –
Diámetro exterior (pasador de
pistón) a
Si está fuera del valor especificado
cambie el pistón.
Holgura entre pasador y
pistón:
0,004 ~ 0,024 mm
(0,00016 ~ 0,00094 in)
:
0,07 mm (0,003 in)
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
CILINDRO Y PISTÓN

ENG

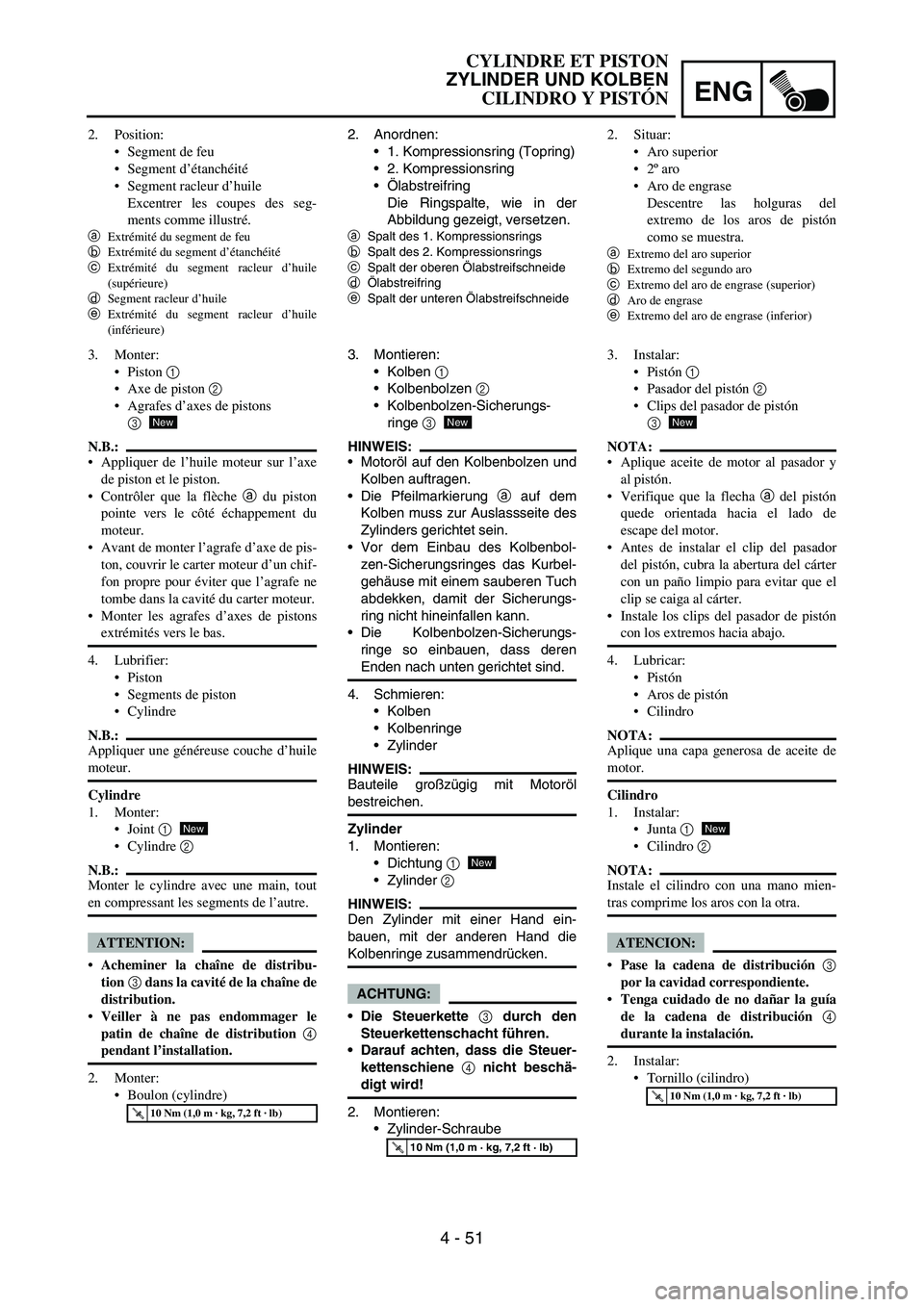

4 - 51
2. Anordnen:
1. Kompressionsring (Topring)
2. Kompressionsring
Ölabstreifring
Die Ringspalte, wie in der
Abbildung gezeigt, versetzen.
aSpalt des 1. Kompressionsrings
bSpalt des 2. Kompressionsrings
cSpalt der oberen Ölabstreifschneide
dÖlabstreifring
eSpalt der unteren Ölabstreifschneide
3. Montieren:
Kolben
1
Kolbenbolzen
2
Kolbenbolzen-Sicherungs-
ringe
3
HINWEIS:
Motoröl auf den Kolbenbolzen und
Kolben auftragen.
Die Pfeilmarkierung
a auf dem
Kolben muss zur Auslassseite des
Zylinders gerichtet sein.
Vor dem Einbau des Kolbenbol-
zen-Sicherungsringes das Kurbel-
gehäuse mit einem sauberen Tuch
abdekken, damit der Sicherungs-
ring nicht hineinfallen kann.
Die Kolbenbolzen-Sicherungs-
ringe so einbauen, dass deren
Enden nach unten gerichtet sind.
4. Schmieren:
Kolben
Kolbenringe
Zylinder
HINWEIS:
Bauteile großzügig mit Motoröl
bestreichen.
Zylinder
1. Montieren:
Dichtung
1
Zylinder
2
HINWEIS:
Den Zylinder mit einer Hand ein-
bauen, mit der anderen Hand die
Kolbenringe zusammendrücken.
ACHTUNG:
Die Steuerkette 3 durch den
Steuerkettenschacht führen.
Darauf achten, dass die Steuer-
kettenschiene 4 nicht beschä-
digt wird!
2. Montieren:
Zylinder-Schraube
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
New
2. Position:
Segment de feu
Segment d’étanchéité
Segment racleur d’huile
Excentrer les coupes des seg-
ments comme illustré.
a
Extrémité du segment de feu
b
Extrémité du segment d’étanchéité
c
Extrémité du segment racleur d’huile
(supérieure)
d
Segment racleur d’huile
e
Extrémité du segment racleur d’huile
(inférieure)
3. Monter:
Piston 1
Axe de piston 2
Agrafes d’axes de pistons
3
N.B.:
Appliquer de l’huile moteur sur l’axe
de piston et le piston.
Contrôler que la flèche
a du piston
pointe vers le côté échappement du
moteur.
Avant de monter l’agrafe d’axe de pis-
ton, couvrir le carter moteur d’un chif-
fon propre pour éviter que l’agrafe ne
tombe dans la cavité du carter moteur.
Monter les agrafes d’axes de pistons
extrémités vers le bas.
4. Lubrifier:
Piston
Segments de piston
Cylindre
N.B.:
Appliquer une généreuse couche d’huile
moteur.
Cylindre
1. Monter:
Joint 1
Cylindre 2
N.B.:
Monter le cylindre avec une main, tout
en compressant les segments de l’autre.
ATTENTION:
Acheminer la chaîne de distribu-
tion 3 dans la cavité de la chaîne de
distribution.
Veiller à ne pas endommager le
patin de chaîne de distribution 4
pendant l’installation.
2. Monter:
Boulon (cylindre)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
New
2. Situar:
Aro superior
2º aro
Aro de engrase
Descentre las holguras del
extremo de los aros de pistón
como se muestra.
a
Extremo del aro superior
b
Extremo del segundo aro
c
Extremo del aro de engrase (superior)
d
Aro de engrase
e
Extremo del aro de engrase (inferior)
3. Instalar:
Pistón 1
Pasador del pistón 2
Clips del pasador de pistón
3
NOTA:
Aplique aceite de motor al pasador y
al pistón.
Verifique que la flecha
a del pistón
quede orientada hacia el lado de
escape del motor.
Antes de instalar el clip del pasador
del pistón, cubra la abertura del cárter
con un paño limpio para evitar que el
clip se caiga al cárter.
Instale los clips del pasador de pistón
con los extremos hacia abajo.
4. Lubricar:
Pistón
Aros de pistón
Cilindro
NOTA:
Aplique una capa generosa de aceite de
motor.
Cilindro
1. Instalar:
Junta 1
Cilindro 2
NOTA:
Instale el cilindro con una mano mien-
tras comprime los aros con la otra.
ATENCION:
Pase la cadena de distribución 3
por la cavidad correspondiente.
Tenga cuidado de no dañar la guía
de la cadena de distribución 4
durante la instalación.
2. Instalar:
Tornillo (cilindro)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
New
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
CILINDRO Y PISTÓN

ENG
4 - 53

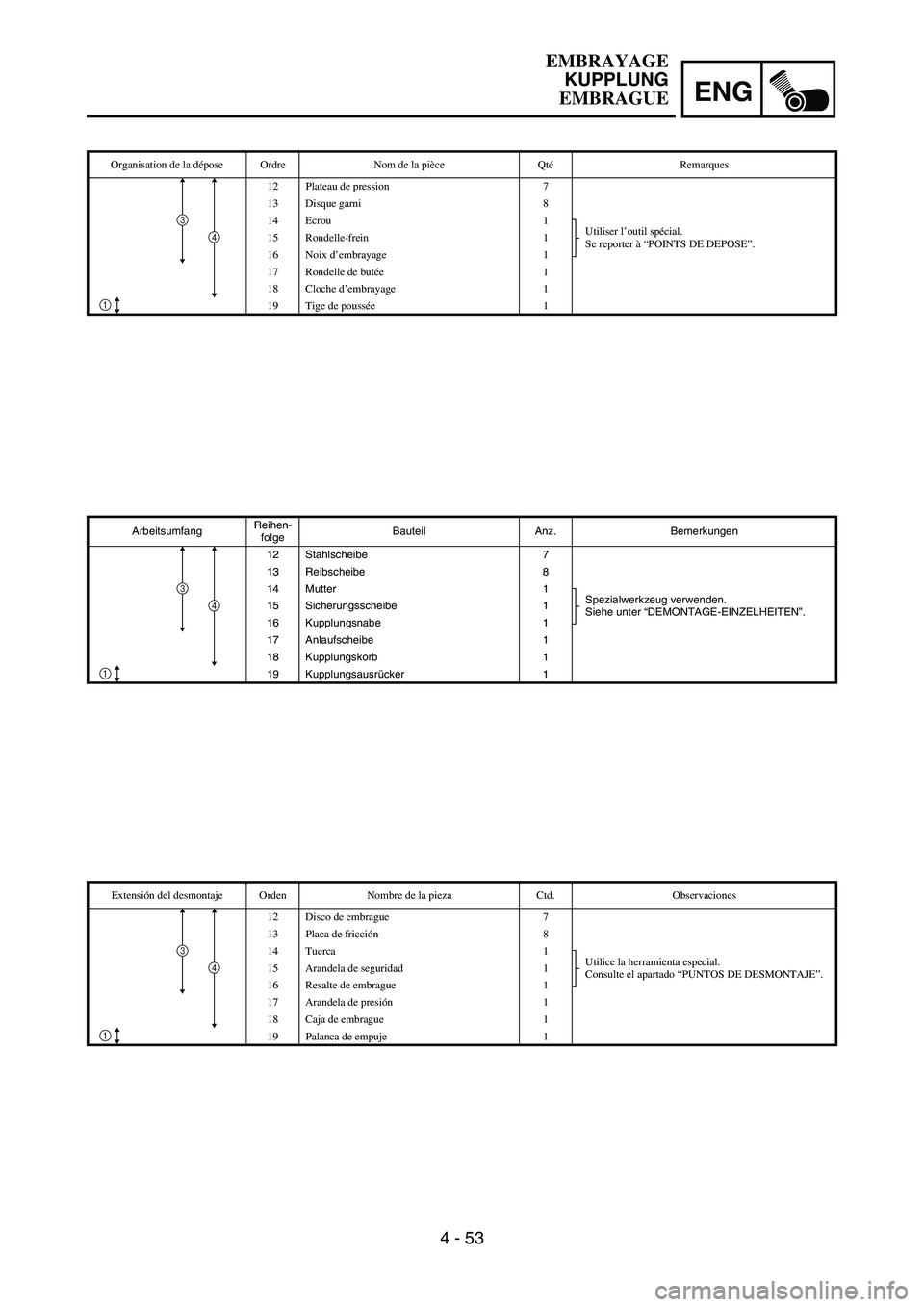

ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
12 Stahlscheibe 7
13 Reibscheibe 8
14 Mutter 1
Spezialwerkzeug verwenden.
Siehe unter “DEMONTAGE-EINZELHEITEN”. 15 Sicherungsscheibe 1
16 Kupplungsnabe 1
17 Anlaufscheibe 1
18 Kupplungskorb 1
19 Kupplungsausrücker 1
3
4
1
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
12 Plateau de pression 7
13 Disque garni 8
14 Ecrou 1
Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”. 15 Rondelle-frein 1
16 Noix d’embrayage 1
17 Rondelle de butée1
18 Cloche d’embrayage 1
19 Tige de poussée1
3
1
4
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
12 Disco de embrague 7
13 Placa de fricción8
14 Tuerca 1
Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE DESMONTAJE”. 15 Arandela de seguridad 1
16 Resalte de embrague 1
17 Arandela de presión1
18 Caja de embrague 1
19 Palanca de empuje 1
3
4
1
EMBRAYAGE
KUPPLUNG
EMBRAGUE

ENG
4 - 54

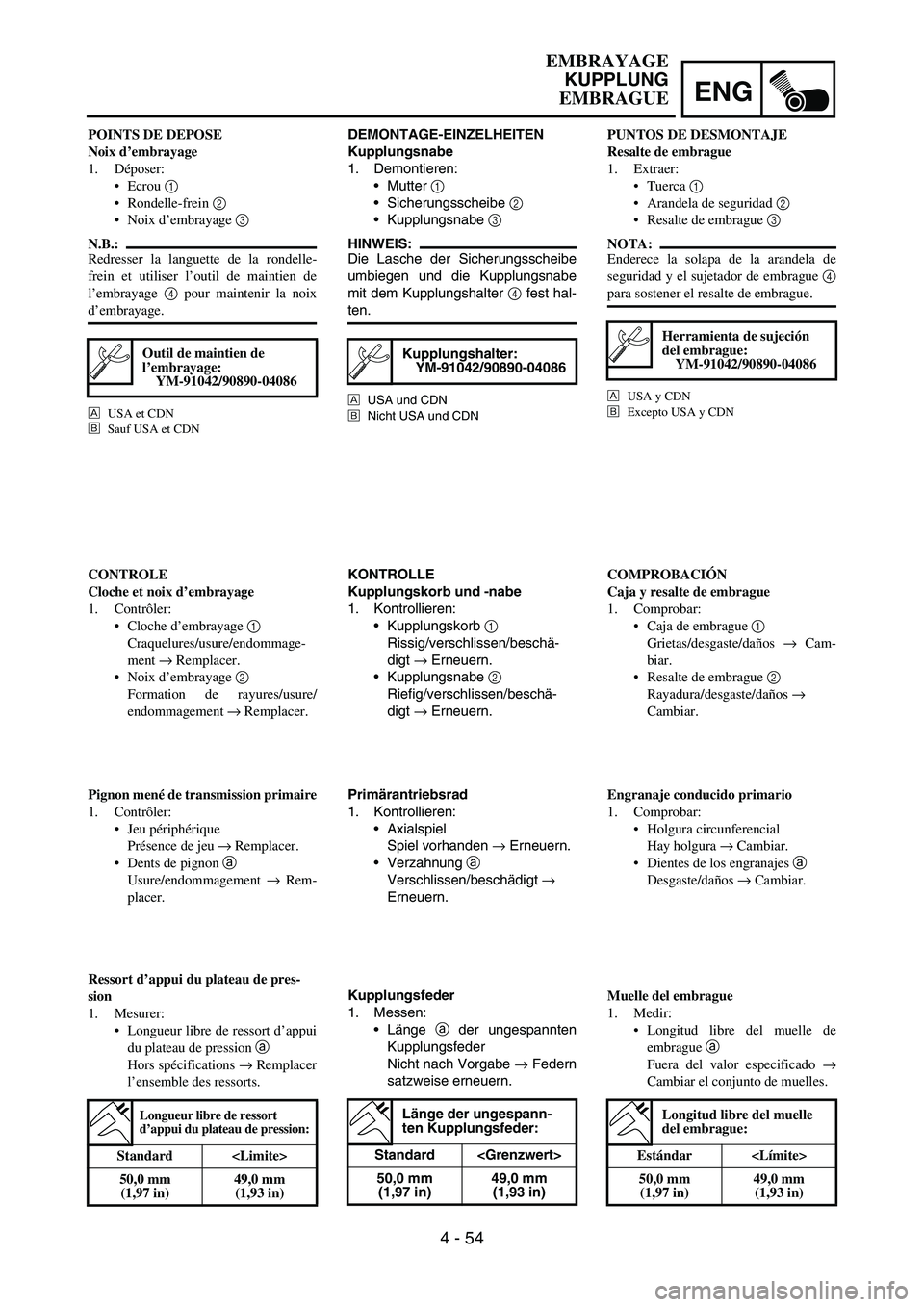

DEMONTAGE-EINZELHEITEN
Kupplungsnabe
1. Demontieren:
Mutter
1
Sicherungsscheibe
2
Kupplungsnabe
3
HINWEIS:
Die Lasche der Sicherungsscheibe
umbiegen und die Kupplungsnabe
mit dem Kupplungshalter
4 fest hal-
ten.
ÈUSA und CDN
ÉNicht USA und CDN
Kupplungshalter:
YM-91042/90890-04086
KONTROLLE
Kupplungskorb und -nabe
1. Kontrollieren:
Kupplungskorb
1
Rissig/verschlissen/beschä-
digt
→ Erneuern.
Kupplungsnabe
2
Riefig/verschlissen/beschä-
digt
→ Erneuern.
Primärantriebsrad
1. Kontrollieren:
Axialspiel
Spiel vorhanden
→ Erneuern.
Verzahnung
a
Verschlissen/beschädigt
→
Erneuern.
Kupplungsfeder
1. Messen:
Länge
a der ungespannten
Kupplungsfeder
Nicht nach Vorgabe
→ Federn
satzweise erneuern.
Länge der ungespann-
ten Kupplungsfeder:
Standard
50,0 mm
(1,97 in)49,0 mm
(1,93 in)
POINTS DE DEPOSE
Noix d’embrayage
1. Déposer:
Ecrou 1
Rondelle-frein 2
Noix d’embrayage 3
N.B.:
Redresser la languette de la rondelle-
frein et utiliser l’outil de maintien de
l’embrayage 4 pour maintenir la noix
d’embrayage.
È
USA et CDN
É
Sauf USA et CDN
Outil de maintien de
l’embrayage:
YM-91042/90890-04086
CONTROLE
Cloche et noix d’embrayage
1. Contrôler:
Cloche d’embrayage 1
Craquelures/usure/endommage-
ment → Remplacer.
Noix d’embrayage 2
Formation de rayures/usure/
endommagement → Remplacer.
Pignon mené de transmission primaire
1. Contrôler:
Jeu périphérique
Présence de jeu → Remplacer.
Dents de pignon
a
Usure/endommagement → Rem-
placer.
Ressort d’appui du plateau de pres-
sion
1. Mesurer:
Longueur libre de ressort d’appui
du plateau de pression
a
Hors spécifications → Remplacer
l’ensemble des ressorts.
Longueur libre de ressort
d’appui du plateau de pression:
Standard
50,0 mm
(1,97 in)49,0 mm
(1,93 in)
PUNTOS DE DESMONTAJE
Resalte de embrague
1. Extraer:
Tuerca 1
Arandela de seguridad 2
Resalte de embrague 3
NOTA:
Enderece la solapa de la arandela de
seguridad y el sujetador de embrague 4
para sostener el resalte de embrague.
È
USA y CDN
É
Excepto USA y CDN
Herramienta de sujeción
del embrague:
YM-91042/90890-04086
COMPROBACIÓN
Caja y resalte de embrague
1. Comprobar:
Caja de embrague 1
Grietas/desgaste/daños → Cam-
biar.
Resalte de embrague 2
Rayadura/desgaste/daños →
Cambiar.
Engranaje conducido primario
1. Comprobar:
Holgura circunferencial
Hay holgura → Cambiar.
Dientes de los engranajes
a
Desgaste/daños → Cambiar.
Muelle del embrague
1. Medir:
Longitud libre del muelle de
embrague
a
Fuera del valor especificado →
Cambiar el conjunto de muelles.
Longitud libre del muelle
del embrague:
Estándar
50,0 mm
(1,97 in)49,0 mm
(1,93 in)
EMBRAYAGE
KUPPLUNG
EMBRAGUE

ENG
4 - 55

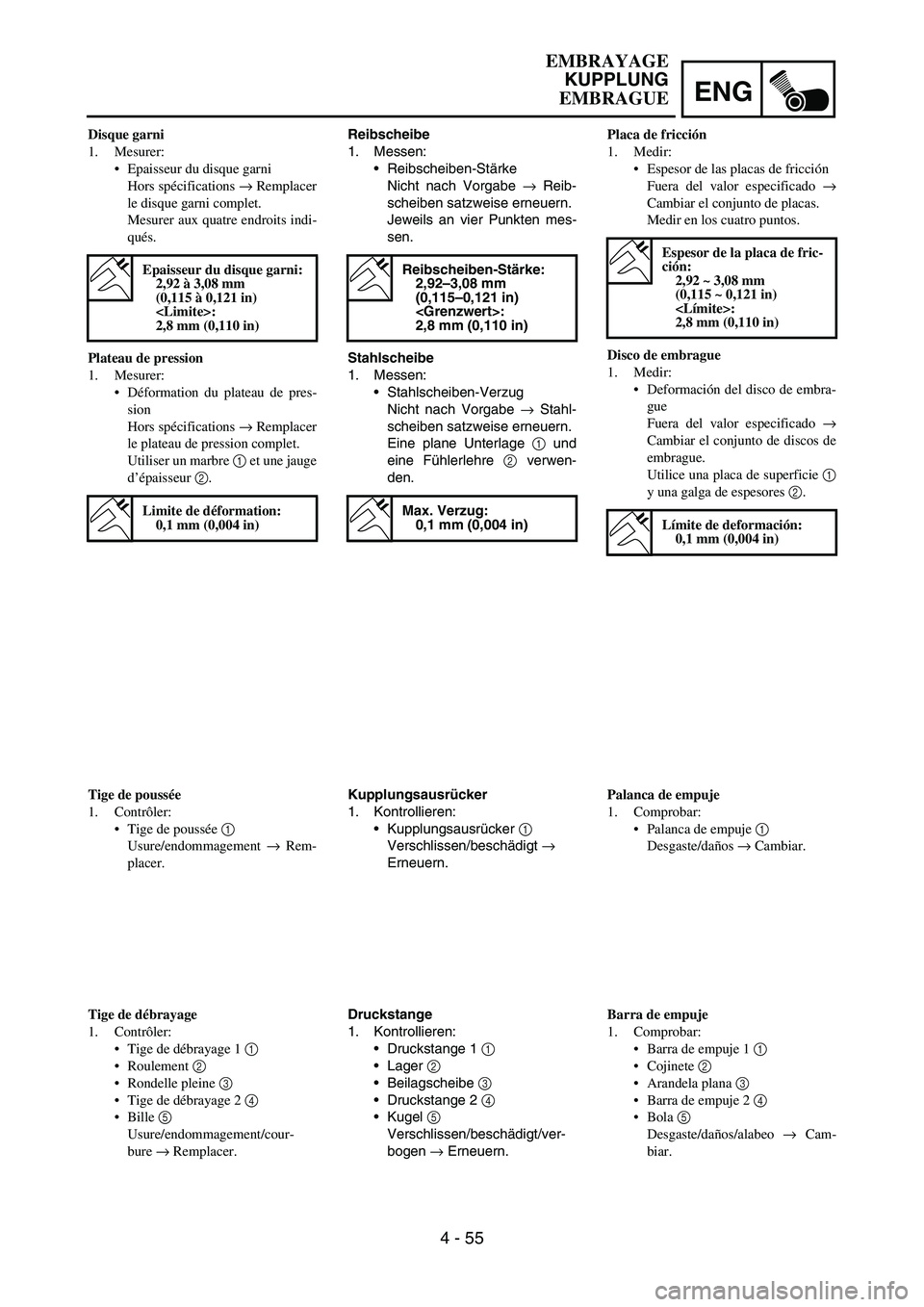

Reibscheibe
1. Messen:
Reibscheiben-Stärke
Nicht nach Vorgabe
→ Reib-
scheiben satzweise erneuern.
Jeweils an vier Punkten mes-
sen.
Stahlscheibe
1. Messen:
Stahlscheiben-Verzug
Nicht nach Vorgabe
→ Stahl-
scheiben satzweise erneuern.
Eine plane Unterlage
1 und
eine Fühlerlehre
2 verwen-
den.
Reibscheiben-Stärke:
2,92–3,08 mm
(0,115–0,121 in)
:
2,8 mm (0,110 in)
Max. Verzug:
0,1 mm (0,004 in)
Kupplungsausrücker
1. Kontrollieren:
Kupplungsausrücker
1
Verschlissen/beschädigt
→
Erneuern.
Druckstange
1. Kontrollieren:
Druckstange 1
1
Lager
2
Beilagscheibe
3
Druckstange 2
4
Kugel
5
Verschlissen/beschädigt/ver-
bogen
→ Erneuern. Disque garni
1. Mesurer:
Epaisseur du disque garni
Hors spécifications → Remplacer
le disque garni complet.
Mesurer aux quatre endroits indi-
qués.
Plateau de pression
1. Mesurer:
Déformation du plateau de pres-
sion
Hors spécifications → Remplacer
le plateau de pression complet.
Utiliser un marbre 1 et une jauge
d’épaisseur 2.
Epaisseur du disque garni:
2,92 à 3,08 mm
(0,115 à 0,121 in)
:
2,8 mm (0,110 in)
Limite de déformation:
0,1 mm (0,004 in)
Tige de poussée
1. Contrôler:
Tige de poussée 1
Usure/endommagement → Rem-
placer.
Tige de débrayage
1. Contrôler:
Tige de débrayage 1 1
Roulement 2
Rondelle pleine 3
Tige de débrayage 2 4
Bille 5
Usure/endommagement/cour-
bure → Remplacer.Placa de fricción
1. Medir:
Espesor de las placas de fricción
Fuera del valor especificado →
Cambiar el conjunto de placas.
Medir en los cuatro puntos.
Disco de embrague
1. Medir:
Deformación del disco de embra-
gue
Fuera del valor especificado →
Cambiar el conjunto de discos de
embrague.
Utilice una placa de superficie 1
y una galga de espesores 2.
Espesor de la placa de fric-
ción:
2,92 ~ 3,08 mm
(0,115 ~ 0,121 in)
:
2,8 mm (0,110 in)
Límite de deformación:
0,1 mm (0,004 in)
Palanca de empuje
1. Comprobar:
Palanca de empuje 1
Desgaste/daños → Cambiar.
Barra de empuje
1. Comprobar:
Barra de empuje 1 1
Cojinete 2
Arandela plana 3
Barra de empuje 2 4
Bola 5
Desgaste/daños/alabeo → Cam-
biar.
EMBRAYAGE
KUPPLUNG
EMBRAGUE

ENG
4 - 57

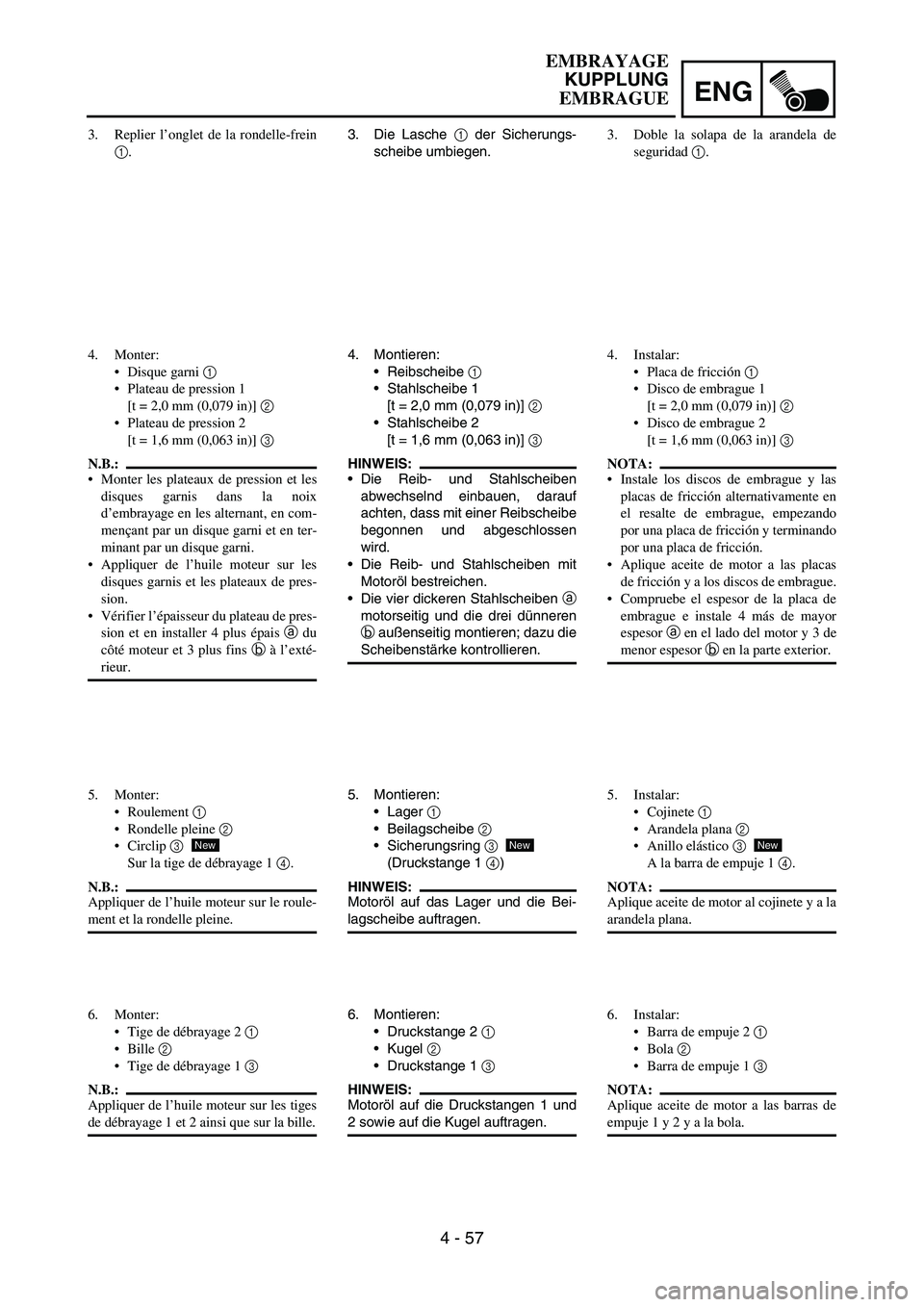

3. Die Lasche
1 der Sicherungs-
scheibe umbiegen.
4. Montieren:
Reibscheibe
1
Stahlscheibe 1
[t = 2,0 mm (0,079 in)]
2
Stahlscheibe 2
[t = 1,6 mm (0,063 in)]
3
HINWEIS:
Die Reib- und Stahlscheiben
abwechselnd einbauen, darauf
achten, dass mit einer Reibscheibe
begonnen und abgeschlossen
wird.
Die Reib- und Stahlscheiben mit
Motoröl bestreichen.
Die vier dickeren Stahlscheiben
a
motorseitig und die drei dünneren
b außenseitig montieren; dazu die
Scheibenstärke kontrollieren.
5. Montieren:
Lager
1
Beilagscheibe
2
Sicherungsring
3
(Druckstange 1
4)
HINWEIS:
Motoröl auf das Lager und die Bei-
lagscheibe auftragen.
New
6. Montieren:
Druckstange 2
1
Kugel
2
Druckstange 1
3
HINWEIS:
Motoröl auf die Druckstangen 1 und
2 sowie auf die Kugel auftragen. 3. Replier l’onglet de la rondelle-frein
1.
4. Monter:
Disque garni 1
Plateau de pression 1
[t = 2,0 mm (0,079 in)] 2
Plateau de pression 2
[t = 1,6 mm (0,063 in)] 3
N.B.:
Monter les plateaux de pression et les
disques garnis dans la noix
d’embrayage en les alternant, en com-
mençant par un disque garni et en ter-
minant par un disque garni.
Appliquer de l’huile moteur sur les
disques garnis et les plateaux de pres-
sion.
Vérifier l’épaisseur du plateau de pres-
sion et en installer 4 plus épais a du
côté moteur et 3 plus fins b à l’exté-
rieur.
5. Monter:
Roulement 1
Rondelle pleine 2
Circlip 3
Sur la tige de débrayage 1 4.
N.B.:
Appliquer de l’huile moteur sur le roule-
ment et la rondelle pleine.
New
6. Monter:
Tige de débrayage 2 1
Bille 2
Tige de débrayage 1 3
N.B.:
Appliquer de l’huile moteur sur les tiges
de débrayage 1 et 2 ainsi que sur la bille.3. Doble la solapa de la arandela de
seguridad 1.
4. Instalar:
Placa de fricción 1
Disco de embrague 1
[t = 2,0 mm (0,079 in)] 2
Disco de embrague 2
[t = 1,6 mm (0,063 in)] 3
NOTA:
Instale los discos de embrague y las
placas de fricción alternativamente en
el resalte de embrague, empezando
por una placa de fricción y terminando
por una placa de fricción.
Aplique aceite de motor a las placas
de fricción y a los discos de embrague.
Compruebe el espesor de la placa de
embrague e instale 4 más de mayor
espesor a en el lado del motor y 3 de
menor espesor b en la parte exterior.
5. Instalar:
Cojinete 1
Arandela plana 2
Anillo elástico 3
A la barra de empuje 1 4.
NOTA:
Aplique aceite de motor al cojinete y a la
arandela plana.
New
6. Instalar:
Barra de empuje 2 1
Bola 2
Barra de empuje 1 3
NOTA:
Aplique aceite de motor a las barras de
empuje 1 y 2 y a la bola.
EMBRAYAGE
KUPPLUNG
EMBRAGUE

ENG
4 - 59

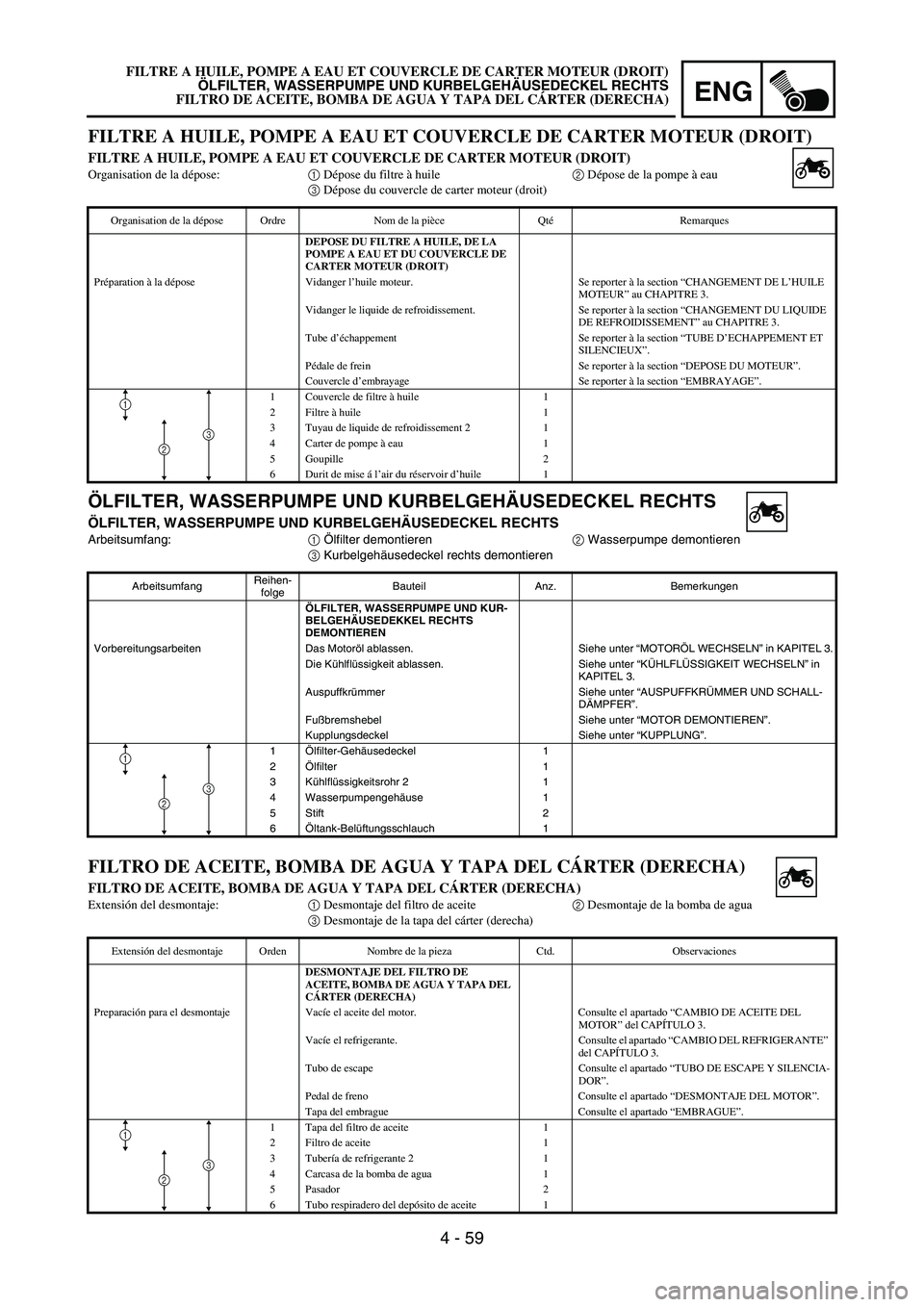

ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS
Arbeitsumfang:
1 Ölfilter demontieren
2 Wasserpumpe demontieren
3 Kurbelgehäusedeckel rechts demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
ÖLFILTER, WASSERPUMPE UND KUR-
BELGEHÄUSEDEKKEL RECHTS
DEMONTIEREN
Vorbereitungsarbeiten Das Motoröl ablassen. Siehe unter “MOTORÖL WECHSELN” in KAPITEL 3.
Die Kühlflüssigkeit ablassen. Siehe unter “KÜHLFLÜSSIGKEIT WECHSELN” in
KAPITEL 3.
Auspuffkrümmer Siehe unter “AUSPUFFKRÜMMER UND SCHALL-
DÄMPFER”.
Fußbremshebel Siehe unter “MOTOR DEMONTIEREN”.
Kupplungsdeckel Siehe unter “KUPPLUNG”.
1Ölfilter-Gehäusedeckel 1
2Ölfilter 1
3Kühlflüssigkeitsrohr 2 1
4 Wasserpumpengehäuse 1
5 Stift 2
6Öltank-Belüftungsschlauch 1
3
1
2
FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER MOTEUR (DROIT)
FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER MOTEUR (DROIT)
Organisation de la dépose:1 Dépose du filtre à huile2 Dépose de la pompe à eau
3 Dépose du couvercle de carter moteur (droit)
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU FILTRE A HUILE, DE LA
POMPE A EAU ET DU COUVERCLE DE
CARTER MOTEUR (DROIT)
Préparation à la dépose Vidanger l’huile moteur. Se reporter à la section “CHANGEMENT DE L’HUILE
MOTEUR” au CHAPITRE 3.
Vidanger le liquide de refroidissement. Se reporter à la section “CHANGEMENT DU LIQUIDE
DE REFROIDISSEMENT” au CHAPITRE 3.
Tube d’échappement Se reporter à la section “TUBE D’ECHAPPEMENT ET
SILENCIEUX”.
Pédale de frein Se reporter à la section “DEPOSE DU MOTEUR”.
Couvercle d’embrayage Se reporter à la section “EMBRAYAGE”.
1 Couvercle de filtre à huile 1
2 Filtre à huile 1
3 Tuyau de liquide de refroidissement 2 1
4 Carter de pompe à eau 1
5 Goupille 2
6 Durit de mise á l’air du réservoir d’huile 1
3
1
2
FILTRO DE ACEITE, BOMBA DE AGUA Y TAPA DEL CÁRTER (DERECHA)
FILTRO DE ACEITE, BOMBA DE AGUA Y TAPA DEL CÁRTER (DERECHA)
Extensión del desmontaje:1 Desmontaje del filtro de aceite2 Desmontaje de la bomba de agua
3 Desmontaje de la tapa del cárter (derecha)
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DEL FILTRO DE
ACEITE, BOMBA DE AGUA Y TAPA DEL
CÁRTER (DERECHA)
Preparación para el desmontaje Vacíe el aceite del motor. Consulte el apartado “CAMBIO DE ACEITE DEL
MOTOR” del CAPÍTULO 3.
Vacíe el refrigerante. Consulte el apartado “CAMBIO DEL REFRIGERANTE”
del CAPÍTULO 3.
Tubo de escape Consulte el apartado “TUBO DE ESCAPE Y SILENCIA-
DOR”.
Pedal de freno Consulte el apartado “DESMONTAJE DEL MOTOR”.
Tapa del embrague Consulte el apartado “EMBRAGUE”.
1 Tapa del filtro de aceite 1
2 Filtro de aceite 1
3Tubería de refrigerante 2 1
4 Carcasa de la bomba de agua 1
5 Pasador 2
6 Tubo respiradero del depósito de aceite 1
3
1
2
FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER MOTEUR (DROIT)
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS
FILTRO DE ACEITE, BOMBA DE AGUA Y TAPA DEL CÁRTER (DERECHA)

ENG
4 - 64

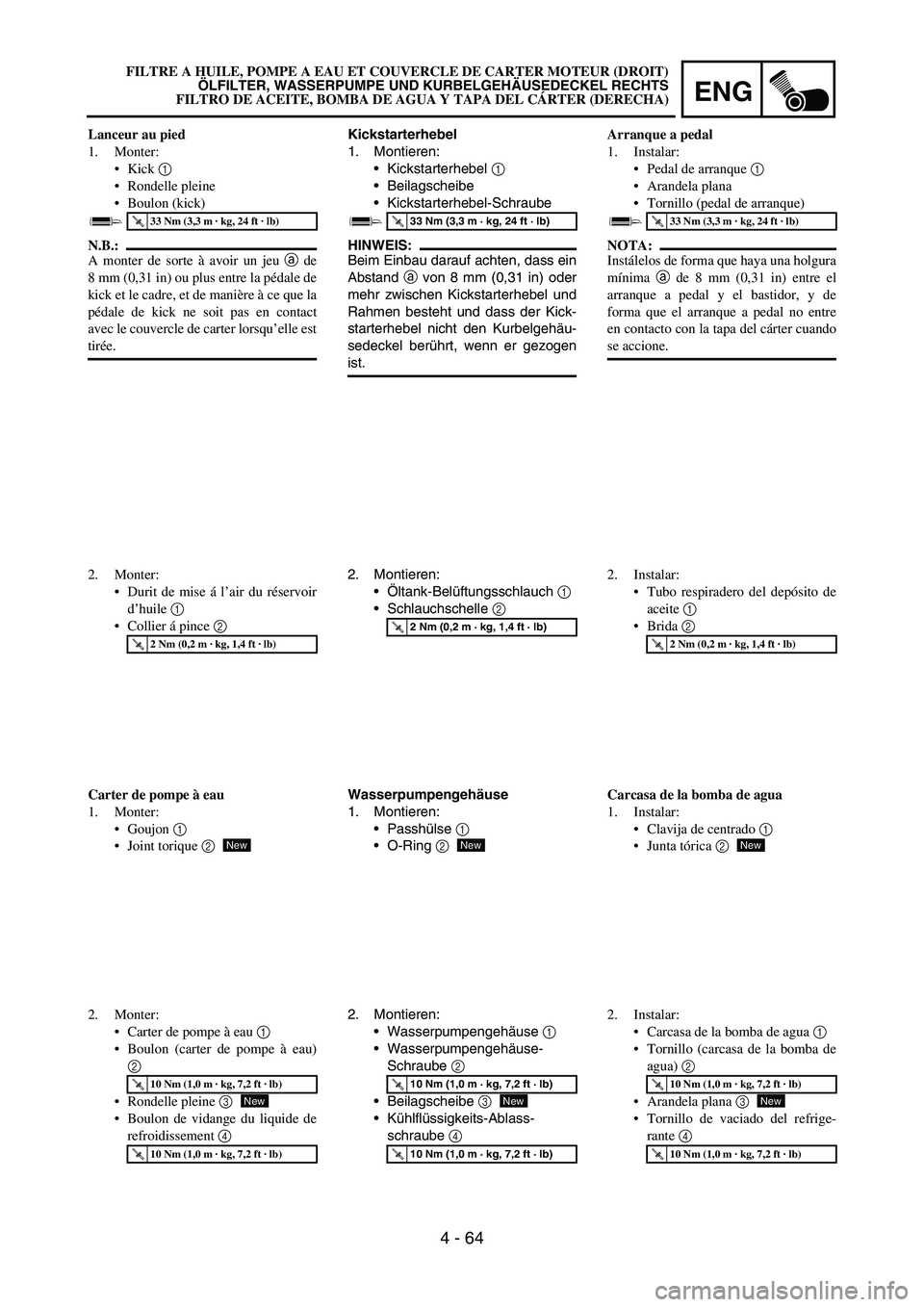

Kickstarterhebel
1. Montieren:
Kickstarterhebel
1
Beilagscheibe
Kickstarterhebel-Schraube
HINWEIS:
Beim Einbau darauf achten, dass ein
Abstand
a von 8 mm (0,31 in) oder
mehr zwischen Kickstarterhebel und
Rahmen besteht und dass der Kick-
starterhebel nicht den Kurbelgehäu-
sedeckel berührt, wenn er gezogen
ist.
T R..33 Nm (3,3 m · kg, 24 ft · lb)
2. Montieren:
Öltank-Belüftungsschlauch
1
Schlauchschelle
2
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
Wasserpumpengehäuse
1. Montieren:
Passhülse
1
O-Ring
2
New
2. Montieren:
Wasserpumpengehäuse
1
Wasserpumpengehäuse-
Schraube
2
Beilagscheibe
3
Kühlflüssigkeits-Ablass-
schraube
4
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
Lanceur au pied
1. Monter:
Kick 1
Rondelle pleine
Boulon (kick)
N.B.:
A monter de sorte à avoir un jeu a de
8 mm (0,31 in) ou plus entre la pédale de
kick et le cadre, et de manière à ce que la
pédale de kick ne soit pas en contact
avec le couvercle de carter lorsqu’elle est
tirée.
T R..33 Nm (3,3 m · kg, 24 ft · lb)
2. Monter:
Durit de mise á l’air du réservoir
d’huile 1
Collier á pince 2
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
Carter de pompe à eau
1. Monter:
Goujon 1
Joint torique 2
New
2. Monter:
Carter de pompe à eau 1
Boulon (carter de pompe à eau)
2
Rondelle pleine 3
Boulon de vidange du liquide de
refroidissement 4
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
Arranque a pedal
1. Instalar:
Pedal de arranque 1
Arandela plana
Tornillo (pedal de arranque)
NOTA:
Instálelos de forma que haya una holgura
mínima a de 8 mm (0,31 in) entre el
arranque a pedal y el bastidor, y de
forma que el arranque a pedal no entre
en contacto con la tapa del cárter cuando
se accione.
T R..33 Nm (3,3 m · kg, 24 ft · lb)
2. Instalar:
Tubo respiradero del depósito de
aceite 1
Brida 2
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
Carcasa de la bomba de agua
1. Instalar:
Clavija de centrado 1
Junta tórica 2
New
2. Instalar:
Carcasa de la bomba de agua 1
Tornillo (carcasa de la bomba de
agua) 2
Arandela plana 3
Tornillo de vaciado del refrige-
rante 4
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER MOTEUR (DROIT)
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS
FILTRO DE ACEITE, BOMBA DE AGUA Y TAPA DEL CÁRTER (DERECHA)
