ESP YAMAHA WR 450F 2007 Owners Manual

INSP
ADJ

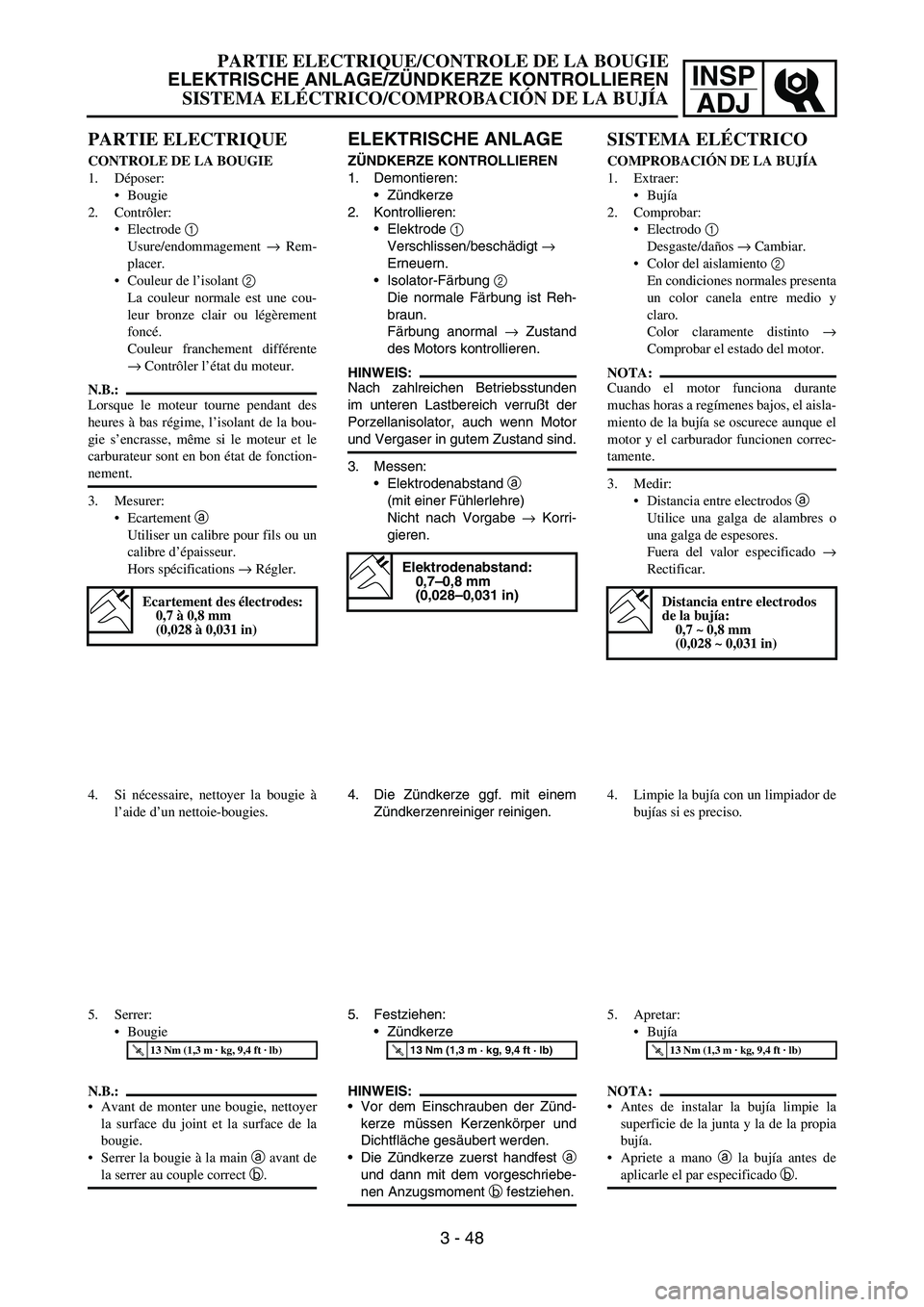

PARTIE ELECTRIQUE
CONTROLE DE LA BOUGIE
1. Déposer:
Bougie
2. Contrôler:
Electrode 1
Usure/endommagement → Rem-
placer.
Couleur de l’isolant 2
La couleur normale est une cou-
leur bronze clair ou légèrement
foncé.
Couleur franchement différente
→ Contrôler l’état du moteur.
N.B.:
Lorsque le moteur tourne pendant des
heures à bas régime, l’isolant de la bou-
gie s’encrasse, même si le moteur et le
carburateur sont en bon état de fonction-
nement.
3. Mesurer:
Ecartement a
Utiliser un calibre pour fils ou un
calibre d’épaisseur.
Hors spécifications → Régler.
Ecartement des électrodes:
0,7 à 0,8 mm
(0,028 à 0,031 in)
4. Si nécessaire, nettoyer la bougie à
l’aide d’un nettoie-bougies.
5. Serrer:
Bougie
N.B.:
Avant de monter une bougie, nettoyer
la surface du joint et la surface de la
bougie.
Serrer la bougie à la main a avant de
la serrer au couple correct b.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
PARTIE ELECTRIQUE/CONTROLE DE LA BOUGIE
ELEKTRISCHE ANLAGE/ZÜNDKERZE KONTROLLIEREN
SISTEMA ELÉCTRICO/COMPROBACIÓN DE LA BUJÍA
3 - 48
ELEKTRISCHE ANLAGE
ZÜNDKERZE KONTROLLIEREN
1. Demontieren:
Zündkerze
2. Kontrollieren:
Elektrode
1
Verschlissen/beschädigt
→
Erneuern.
Isolator-Färbung
2
Die normale Färbung ist Reh-
braun.
Färbung anormal
→ Zustand
des Motors kontrollieren.
HINWEIS:
Nach zahlreichen Betriebsstunden
im unteren Lastbereich verrußt der
Porzellanisolator, auch wenn Motor
und Vergaser in gutem Zustand sind.
3. Messen:
Elektrodenabstand
a
(mit einer Fühlerlehre)
Nicht nach Vorgabe
→ Korri-
gieren.
Elektrodenabstand:
0,7–0,8 mm
(0,028–0,031 in)
4. Die Zündkerze ggf. mit einem
Zündkerzenreiniger reinigen.
5. Festziehen:
Zündkerze
HINWEIS:
Vor dem Einschrauben der Zünd-
kerze müssen Kerzenkörper und
Dichtfläche gesäubert werden.
Die Zündkerze zuerst handfest
a
und dann mit dem vorgeschriebe-
nen Anzugsmoment
b festziehen.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
SISTEMA ELÉCTRICO
COMPROBACIÓN DE LA BUJÍA
1. Extraer:
Bujía
2. Comprobar:
Electrodo 1
Desgaste/daños → Cambiar.
Color del aislamiento 2
En condiciones normales presenta
un color canela entre medio y
claro.
Color claramente distinto →
Comprobar el estado del motor.
NOTA:
Cuando el motor funciona durante
muchas horas a regímenes bajos, el aisla-
miento de la bujía se oscurece aunque el
motor y el carburador funcionen correc-
tamente.
3. Medir:
Distancia entre electrodos a
Utilice una galga de alambres o
una galga de espesores.
Fuera del valor especificado →
Rectificar.
Distancia entre electrodos
de la bujía:
0,7 ~ 0,8 mm
(0,028 ~ 0,031 in)
4. Limpie la bujía con un limpiador de
bujías si es preciso.
5. Apretar:
Bujía
NOTA:
Antes de instalar la bujía limpie la
superficie de la junta y la de la propia
bujía.
Apriete a mano a la bujía antes de
aplicarle el par especificado b.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)

INSP
ADJ

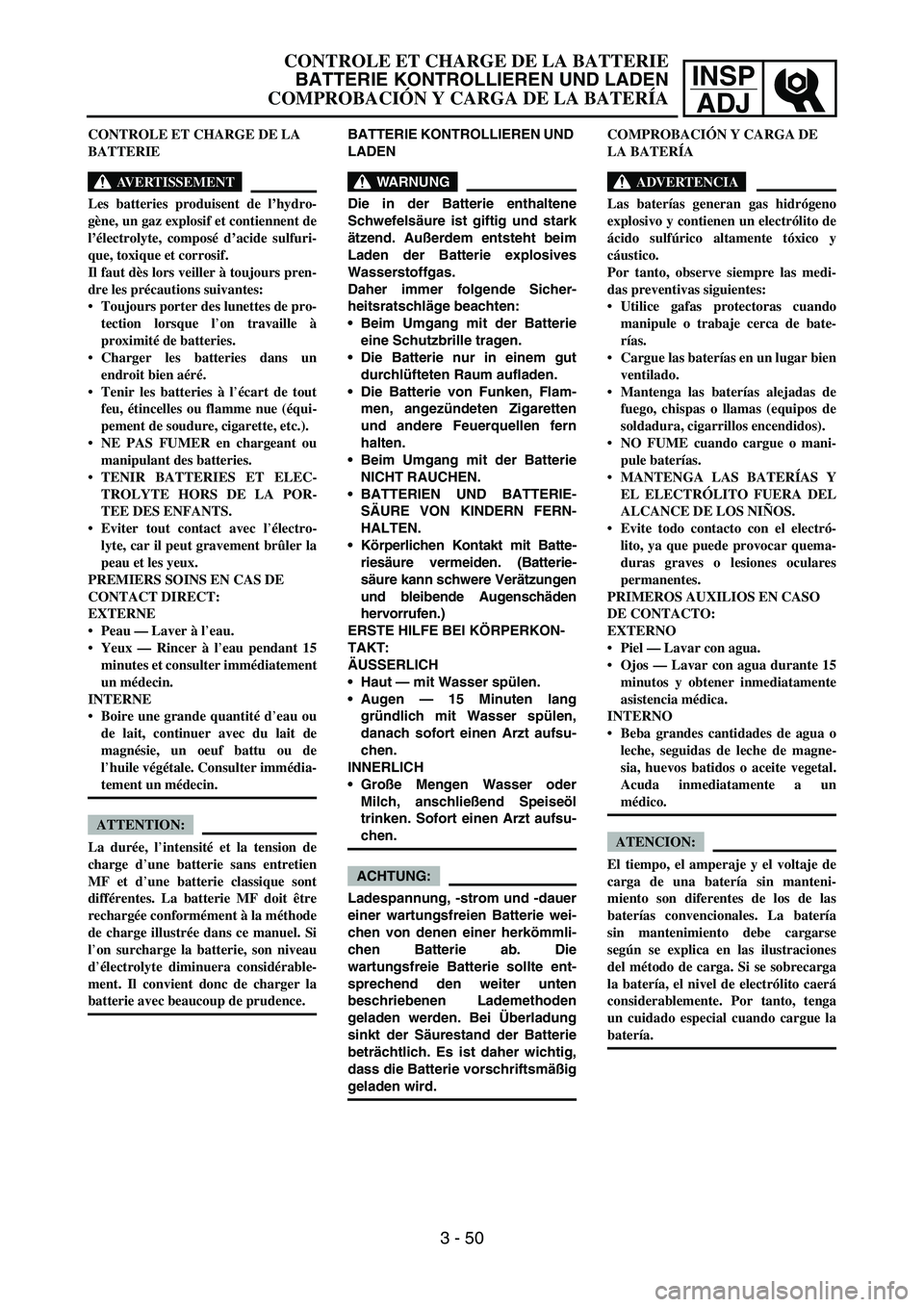

CONTROLE ET CHARGE DE LA
BATTERIE
AVERTISSEMENT
Les batteries produisent de l’hydro-
gène, un gaz explosif et contiennent de
l’électrolyte, composé d’acide sulfuri-
que, toxique et corrosif.
Il faut dès lors veiller à toujours pren-
dre les précautions suivantes:
Toujours porter des lunettes de pro-
tection lorsque l’on travaille à
proximité de batteries.
Charger les batteries dans un
endroit bien aéré.
Tenir les batteries à l’écart de tout
feu, étincelles ou flamme nue (équi-
pement de soudure, cigarette, etc.).
NE PAS FUMER en chargeant ou
manipulant des batteries.
TENIR BATTERIES ET ELEC-
TROLYTE HORS DE LA POR-
TEE DES ENFANTS.
Eviter tout contact avec l’électro-
lyte, car il peut gravement brûler la
peau et les yeux.
PREMIERS SOINS EN CAS DE
CONTACT DIRECT:
EXTERNE
Peau — Laver à l’eau.
Yeux — Rincer à l’eau pendant 15
minutes et consulter immédiatement
un médecin.
INTERNE
Boire une grande quantité d’eau ou
de lait, continuer avec du lait de
magnésie, un oeuf battu ou de
l’huile végétale. Consulter immédia-
tement un médecin.
ATTENTION:
La durée, l’intensité et la tension de
charge d’une batterie sans entretien
MF et d’une batterie classique sont
différentes. La batterie MF doit être
rechargée conformément à la méthode
de charge illustrée dans ce manuel. Si
l’on surcharge la batterie, son niveau
d’électrolyte diminuera considérable-
ment. Il convient donc de charger la
batterie avec beaucoup de prudence.
CONTROLE ET CHARGE DE LA BATTERIE
BATTERIE KONTROLLIEREN UND LADEN
COMPROBACIÓN Y CARGA DE LA BATERÍA
3 - 50
BATTERIE KONTROLLIEREN UND
LADEN
WARNUNG
Die in der Batterie enthaltene
Schwefelsäure ist giftig und stark
ätzend. Außerdem entsteht beim
Laden der Batterie explosives
Wasserstoffgas.
Daher immer folgende Sicher-
heitsratschläge beachten:
Beim Umgang mit der Batterie
eine Schutzbrille tragen.
Die Batterie nur in einem gut
durchlüfteten Raum aufladen.
Die Batterie von Funken, Flam-
men, angezündeten Zigaretten
und andere Feuerquellen fern
halten.
Beim Umgang mit der Batterie
NICHT RAUCHEN.
BATTERIEN UND BATTERIE-
SÄURE VON KINDERN FERN-
HALTEN.
Körperlichen Kontakt mit Batte-
riesäure vermeiden. (Batterie-
säure kann schwere Verätzungen
und bleibende Augenschäden
hervorrufen.)
ERSTE HILFE BEI KÖRPERKON-
TAKT:
ÄUSSERLICH
Haut — mit Wasser spülen.
Augen — 15 Minuten lang
gründlich mit Wasser spülen,
danach sofort einen Arzt aufsu-
chen.
INNERLICH
Große Mengen Wasser oder
Milch, anschließend Speiseöl
trinken. Sofort einen Arzt aufsu-
chen.
ACHTUNG:
Ladespannung, -strom und -dauer
einer wartungsfreien Batterie wei-
chen von denen einer herkömmli-
chen Batterie ab. Die
wartungsfreie Batterie sollte ent-
sprechend den weiter unten
beschriebenen Lademethoden
geladen werden. Bei Überladung
sinkt der Säurestand der Batterie
beträchtlich. Es ist daher wichtig,
dass die Batterie vorschriftsmäßig
geladen wird. COMPROBACIÓN Y CARGA DE
LA BATERÍA
ADVERTENCIA
Las baterías generan gas hidrógeno
explosivo y contienen un electrólito de
ácido sulfúrico altamente tóxico y
cáustico.
Por tanto, observe siempre las medi-
das preventivas siguientes:
Utilice gafas protectoras cuando
manipule o trabaje cerca de bate-
rías.
Cargue las baterías en un lugar bien
ventilado.
Mantenga las baterías alejadas de
fuego, chispas o llamas (equipos de
soldadura, cigarrillos encendidos).
NO FUME cuando cargue o mani-
pule baterías.
MANTENGA LAS BATERÍAS Y
EL ELECTRÓLITO FUERA DEL
ALCANCE DE LOS NIÑOS.
Evite todo contacto con el electró-
lito, ya que puede provocar quema-
duras graves o lesiones oculares
permanentes.
PRIMEROS AUXILIOS EN CASO
DE CONTACTO:
EXTERNO
Piel — Lavar con agua.
Ojos — Lavar con agua durante 15
minutos y obtener inmediatamente
asistencia médica.
INTERNO
Beba grandes cantidades de agua o
leche, seguidas de leche de magne-
sia, huevos batidos o aceite vegetal.
Acuda inmediatamente a un
médico.
ATENCION:
El tiempo, el amperaje y el voltaje de
carga de una batería sin manteni-
miento son diferentes de los de las
baterías convencionales. La batería
sin mantenimiento debe cargarse
según se explica en las ilustraciones
del método de carga. Si se sobrecarga
la batería, el nivel de electrólito caerá
considerablemente. Por tanto, tenga
un cuidado especial cuando cargue la
batería.

INSP
ADJ

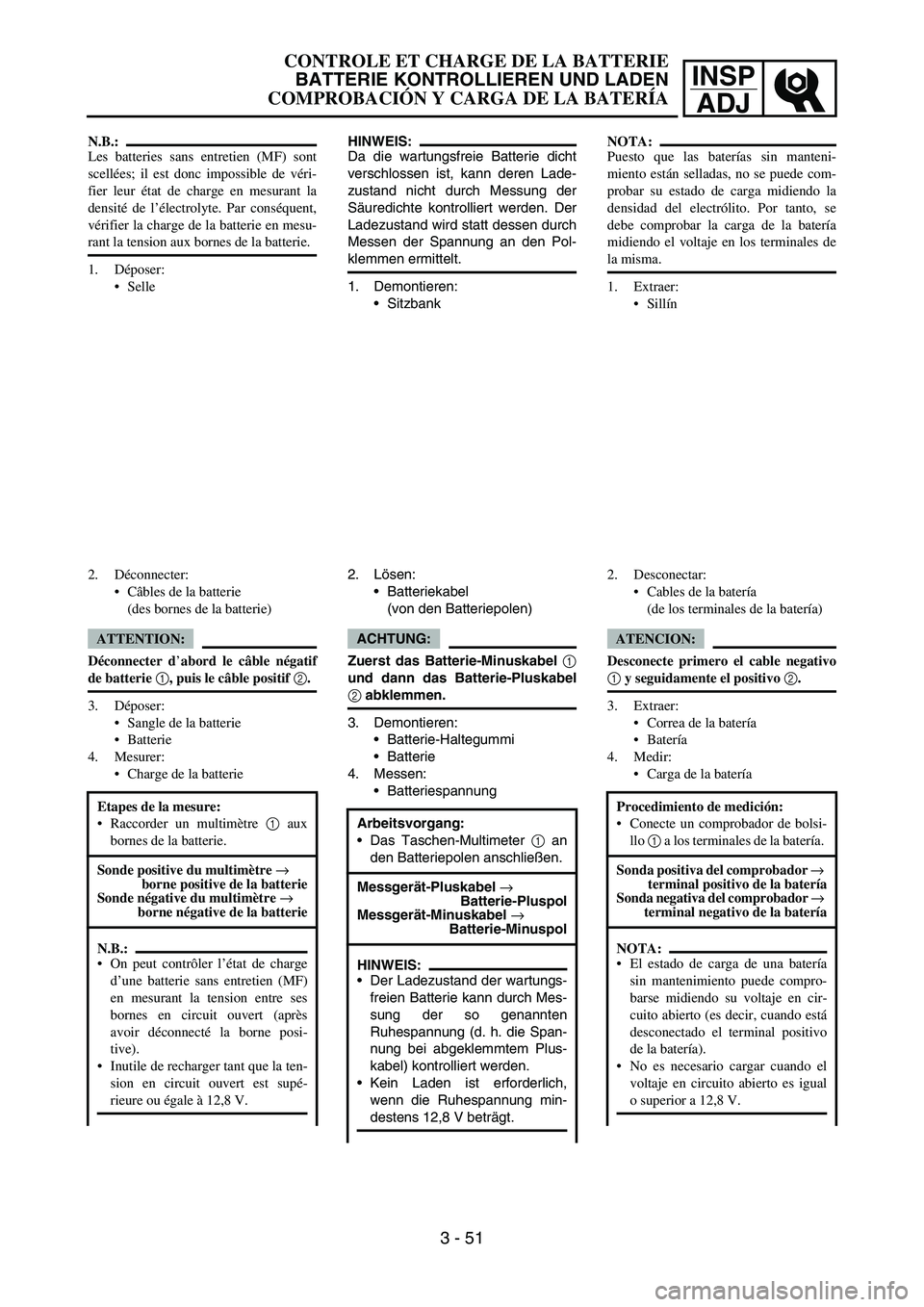

N.B.:
Les batteries sans entretien (MF) sont
scellées; il est donc impossible de véri-
fier leur état de charge en mesurant la
densité de l’électrolyte. Par conséquent,
vérifier la charge de la batterie en mesu-
rant la tension aux bornes de la batterie.
1. Déposer:
Selle
2. Déconnecter:
Câbles de la batterie
(des bornes de la batterie)
ATTENTION:
Déconnecter d’abord le câble négatif
de batterie 1, puis le câble positif 2.
3. Déposer:
Sangle de la batterie
Batterie
4. Mesurer:
Charge de la batterie
Etapes de la mesure:
Raccorder un multimètre 1 aux
bornes de la batterie.
Sonde positive du multimètre →
borne positive de la batterie
Sonde négative du multimètre →
borne négative de la batterie
N.B.:
On peut contrôler l’état de charge
d’une batterie sans entretien (MF)
en mesurant la tension entre ses
bornes en circuit ouvert (après
avoir déconnecté la borne posi-
tive).
Inutile de recharger tant que la ten-
sion en circuit ouvert est supé-
rieure ou égale à 12,8 V.
CONTROLE ET CHARGE DE LA BATTERIE
BATTERIE KONTROLLIEREN UND LADEN
COMPROBACIÓN Y CARGA DE LA BATERÍA
3 - 51
HINWEIS:
Da die wartungsfreie Batterie dicht
verschlossen ist, kann deren Lade-
zustand nicht durch Messung der
Säuredichte kontrolliert werden. Der
Ladezustand wird statt dessen durch
Messen der Spannung an den Pol-
klemmen ermittelt.
1. Demontieren:
Sitzbank
2. Lösen:
Batteriekabel
(von den Batteriepolen)
ACHTUNG:
Zuerst das Batterie-Minuskabel 1
und dann das Batterie-Pluskabel
2 abklemmen.
3. Demontieren:
Batterie-Haltegummi
Batterie
4. Messen:
Batteriespannung
Arbeitsvorgang:
Das Taschen-Multimeter
1 an
den Batteriepolen anschließen.
Messgerät-Pluskabel →
Batterie-Pluspol
Messgerät-Minuskabel →
Batterie-Minuspol
HINWEIS:
Der Ladezustand der wartungs-
freien Batterie kann durch Mes-
sung der so genannten
Ruhespannung (d. h. die Span-
nung bei abgeklemmtem Plus-
kabel) kontrolliert werden.
Kein Laden ist erforderlich,
wenn die Ruhespannung min-
destens 12,8 V beträgt.
NOTA:
Puesto que las baterías sin manteni-
miento están selladas, no se puede com-
probar su estado de carga midiendo la
densidad del electrólito. Por tanto, se
debe comprobar la carga de la batería
midiendo el voltaje en los terminales de
la misma.
1. Extraer:
Sillín
2. Desconectar:
Cables de la batería
(de los terminales de la batería)
ATENCION:
Desconecte primero el cable negativo
1 y seguidamente el positivo 2.
3. Extraer:
Correa de la batería
Batería
4. Medir:
Carga de la batería
Procedimiento de medición:
Conecte un comprobador de bolsi-
llo 1 a los terminales de la batería.
Sonda positiva del comprobador →
terminal positivo de la batería
Sonda negativa del comprobador →
terminal negativo de la batería
NOTA:
El estado de carga de una batería
sin mantenimiento puede compro-
barse midiendo su voltaje en cir-
cuito abierto (es decir, cuando está
desconectado el terminal positivo
de la batería).
No es necesario cargar cuando el
voltaje en circuito abierto es igual
o superior a 12,8 V.

INSP
ADJ

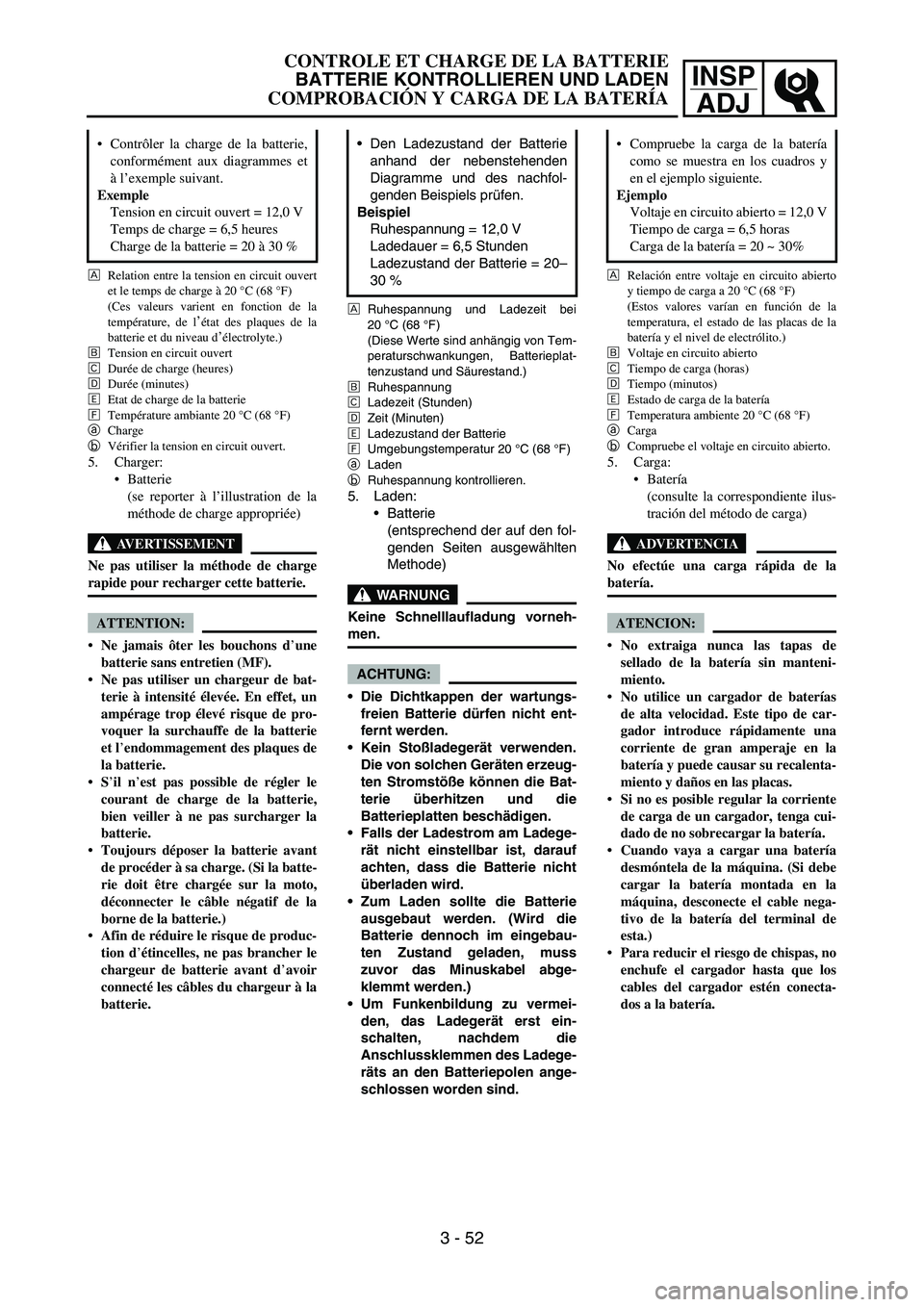

ÈRelation entre la tension en circuit ouvert
et le temps de charge à 20 °C (68 °F)
(Ces valeurs varient en fonction de la
température, de l
’état des plaques de la
batterie et du niveau d’électrolyte.)
ÉTension en circuit ouvert
ÊDurée de charge (heures)
ËDurée (minutes)
ÌEtat de charge de la batterie
ÍTempérature ambiante 20 °C (68 °F)
aCharge
bVérifier la tension en circuit ouvert.
5. Charger:
Batterie
(se reporter à l’illustration de la
méthode de charge appropriée)
AVERTISSEMENT
Ne pas utiliser la méthode de charge
rapide pour recharger cette batterie.
ATTENTION:
Ne jamais ôter les bouchons d’
une
batterie sans entretien (MF).
Ne pas utiliser un chargeur de bat-
terie à intensité élevée. En effet, un
ampérage trop élevé risque de pro-
voquer la surchauffe de la batterie
et l’
endommagement des plaques de
la batterie.
S’
il n’
est pas possible de régler le
courant de charge de la batterie,
bien veiller à ne pas surcharger la
batterie.
Toujours déposer la batterie avant
de procéder à sa charge. (Si la batte-
rie doit être chargée sur la moto,
déconnecter le câble négatif de la
borne de la batterie.)
Afin de réduire le risque de produc-
tion d’
étincelles, ne pas brancher le
chargeur de batterie avant d’
avoir
connecté les câbles du chargeur à la
batterie. Contrôler la charge de la batterie,
conformément aux diagrammes et
à l’exemple suivant.
Exemple
Tension en circuit ouvert = 12,0 V
Temps de charge = 6,5 heures
Charge de la batterie = 20 à 30 %
CONTROLE ET CHARGE DE LA BATTERIE
BATTERIE KONTROLLIEREN UND LADEN
COMPROBACIÓN Y CARGA DE LA BATERÍA
3 - 52
ÈRuhespannung und Ladezeit bei
20°C (68 °F)
(Diese Werte sind anhängig von Tem-
peraturschwankungen, Batterieplat-
tenzustand und Säurestand.)
ÉRuhespannung
ÊLadezeit (Stunden)
ËZeit (Minuten)
ÌLadezustand der Batterie
ÍUmgebungstemperatur 20 °C (68 °F)
aLaden
bRuhespannung kontrollieren.
5. Laden:
Batterie
(entsprechend der auf den fol-
genden Seiten ausgewählten
Methode)
WARNUNG
Keine Schnelllaufladung vorneh-
men.
ACHTUNG:
Die Dichtkappen der wartungs-
freien Batterie dürfen nicht ent-
fernt werden.
Kein Stoßladegerät verwenden.
Die von solchen Geräten erzeug-
ten Stromstöße können die Bat-
terie überhitzen und die
Batterieplatten beschädigen.
Falls der Ladestrom am Ladege-
rät nicht einstellbar ist, darauf
achten, dass die Batterie nicht
überladen wird.
Zum Laden sollte die Batterie
ausgebaut werden. (Wird die
Batterie dennoch im eingebau-
ten Zustand geladen, muss
zuvor das Minuskabel abge-
klemmt werden.)
Um Funkenbildung zu vermei-
den, das Ladegerät erst ein-
schalten, nachdem die
Anschlussklemmen des Ladege-
räts an den Batteriepolen ange-
schlossen worden sind. Den Ladezustand der Batterie
anhand der nebenstehenden
Diagramme und des nachfol-
genden Beispiels prüfen.
Beispiel
Ruhespannung = 12,0 V
Ladedauer = 6,5 Stunden
Ladezustand der Batterie = 20–
30 %
ÈRelación entre voltaje en circuito abierto
y tiempo de carga a 20 °C (68 °F)
(Estos valores varían en función de la
temperatura, el estado de las placas de la
batería y el nivel de electrólito.)
ÉVoltaje en circuito abierto
ÊTiempo de carga (horas)
ËTiempo (minutos)
ÌEstado de carga de la batería
ÍTemperatura ambiente 20 °C (68 °F)
aCarga
bCompruebe el voltaje en circuito abierto.
5. Carga:
Batería
(consulte la correspondiente ilus-
tración del método de carga)
ADVERTENCIA
No efectúe una carga rápida de la
batería.
ATENCION:
No extraiga nunca las tapas de
sellado de la batería sin manteni-
miento.
No utilice un cargador de baterías
de alta velocidad. Este tipo de car-
gador introduce rápidamente una
corriente de gran amperaje en la
batería y puede causar su recalenta-
miento y daños en las placas.
Si no es posible regular la corriente
de carga de un cargador, tenga cui-
dado de no sobrecargar la batería.
Cuando vaya a cargar una batería
desmóntela de la máquina. (Si debe
cargar la batería montada en la
máquina, desconecte el cable nega-
tivo de la batería del terminal de
esta.)
Para reducir el riesgo de chispas, no
enchufe el cargador hasta que los
cables del cargador estén conecta-
dos a la batería. Compruebe la carga de la batería
como se muestra en los cuadros y
en el ejemplo siguiente.
Ejemplo
Voltaje en circuito abierto = 12,0 V
Tiempo de carga = 6,5 horas
Carga de la batería = 20 ~ 30%

INSP
ADJ

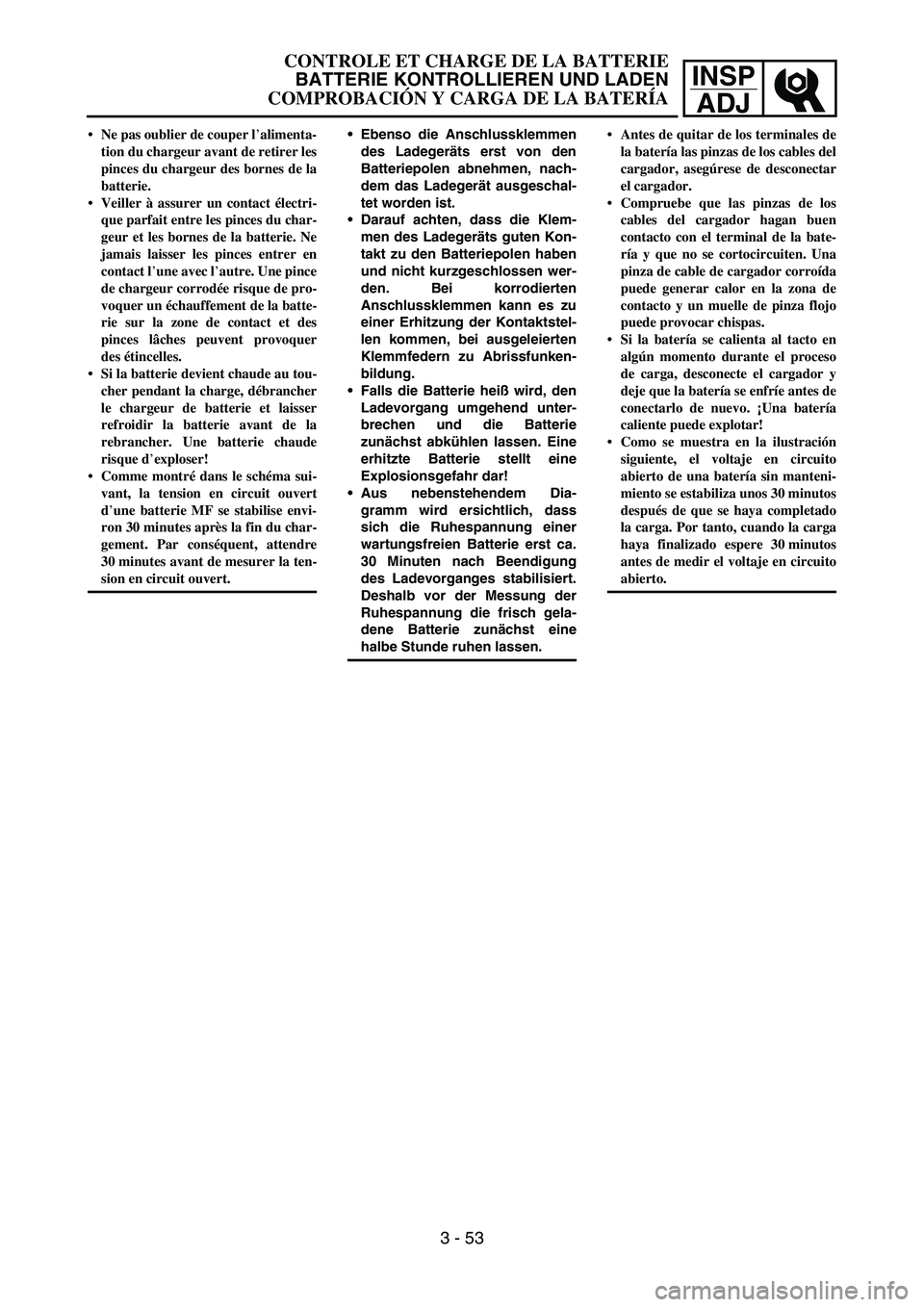

Ne pas oublier de couper l’alimenta-
tion du chargeur avant de retirer les
pinces du chargeur des bornes de la
batterie.
Veiller à assurer un contact électri-
que parfait entre les pinces du char-
geur et les bornes de la batterie. Ne
jamais laisser les pinces entrer en
contact l’une avec l’autre. Une pince
de chargeur corrodée risque de pro-
voquer un échauffement de la batte-
rie sur la zone de contact et des
pinces lâches peuvent provoquer
des étincelles.
Si la batterie devient chaude au tou-
cher pendant la charge, débrancher
le chargeur de batterie et laisser
refroidir la batterie avant de la
rebrancher. Une batterie chaude
risque d’exploser!
Comme montré dans le schéma sui-
vant, la tension en circuit ouvert
d’une batterie MF se stabilise envi-
ron 30 minutes après la fin du char-
gement. Par conséquent, attendre
30 minutes avant de mesurer la ten-
sion en circuit ouvert.
CONTROLE ET CHARGE DE LA BATTERIE
BATTERIE KONTROLLIEREN UND LADEN
COMPROBACIÓN Y CARGA DE LA BATERÍA
3 - 53
Ebenso die Anschlussklemmen
des Ladegeräts erst von den
Batteriepolen abnehmen, nach-
dem das Ladegerät ausgeschal-
tet worden ist.
Darauf achten, dass die Klem-
men des Ladegeräts guten Kon-
takt zu den Batteriepolen haben
und nicht kurzgeschlossen wer-
den. Bei korrodierten
Anschlussklemmen kann es zu
einer Erhitzung der Kontaktstel-
len kommen, bei ausgeleierten
Klemmfedern zu Abrissfunken-
bildung.
Falls die Batterie heiß wird, den
Ladevorgang umgehend unter-
brechen und die Batterie
zunächst abkühlen lassen. Eine
erhitzte Batterie stellt eine
Explosionsgefahr dar!
Aus nebenstehendem Dia-
gramm wird ersichtlich, dass
sich die Ruhespannung einer
wartungsfreien Batterie erst ca.
30 Minuten nach Beendigung
des Ladevorganges stabilisiert.
Deshalb vor der Messung der
Ruhespannung die frisch gela-
dene Batterie zunächst eine
halbe Stunde ruhen lassen. Antes de quitar de los terminales de
la batería las pinzas de los cables del
cargador, asegúrese de desconectar
el cargador.
Compruebe que las pinzas de los
cables del cargador hagan buen
contacto con el terminal de la bate-
ría y que no se cortocircuiten. Una
pinza de cable de cargador corroída
puede generar calor en la zona de
contacto y un muelle de pinza flojo
puede provocar chispas.
Si la batería se calienta al tacto en
algún momento durante el proceso
de carga, desconecte el cargador y
deje que la batería se enfríe antes de
conectarlo de nuevo. ¡Una batería
caliente puede explotar!
Como se muestra en la ilustración
siguiente, el voltaje en circuito
abierto de una batería sin manteni-
miento se estabiliza unos 30 minutos
después de que se haya completado
la carga. Por tanto, cuando la carga
haya finalizado espere 30 minutos
antes de medir el voltaje en circuito
abierto.

INSP
ADJ
BATTERIE KONTROLLIEREN UND LADEN
3 - 54

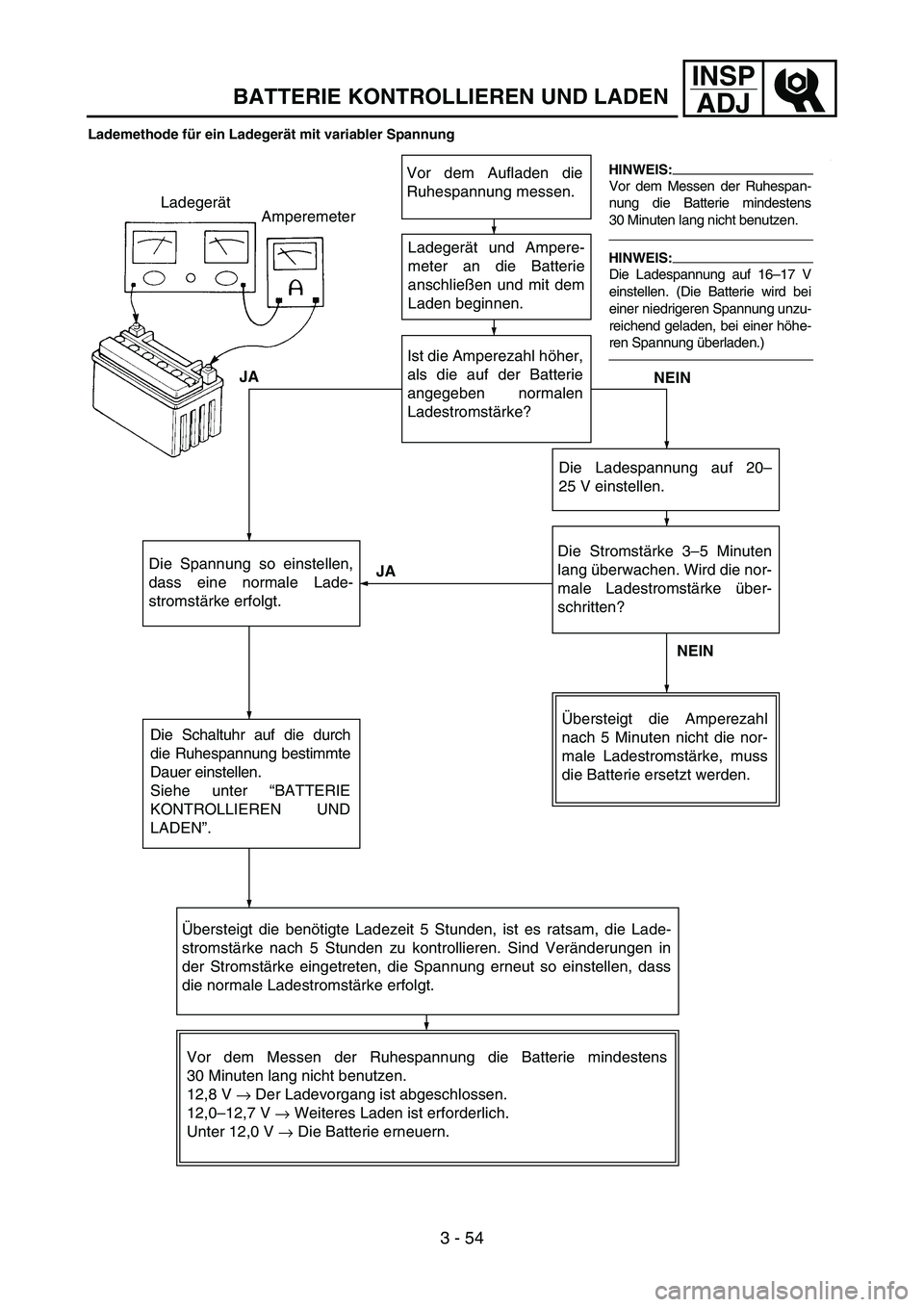

Lademethode für ein Ladegerät mit variabler Spannung
Ladegerät und Ampere-
meter an die Batterie
anschließen und mit dem
Laden beginnen.
Ist die Amperezahl höher,
als die auf der Batterie
angegeben normalen
Ladestromstärke?NEIN JA Ladegerät
Amperemeter
Die Spannung so einstellen,
dass eine normale Lade-
stromstärke erfolgt.
Die Schaltuhr auf die durch
die Ruhespannung bestimmte
Dauer einstellen.
Siehe unter “BATTERIE
KONTROLLIEREN UND
LADEN”.Die Ladespannung auf 20–
25 V einstellen.
Die Stromstärke 3–5 Minuten
lang überwachen. Wird die nor-
male Ladestromstärke über-
schritten?
NEIN JA
Übersteigt die Amperezahl
nach 5 Minuten nicht die nor-
male Ladestromstärke, muss
die Batterie ersetzt werden.
Übersteigt die benötigte Ladezeit 5 Stunden, ist es ratsam, die Lade-
stromstärke nach 5 Stunden zu kontrollieren. Sind Veränderungen in
der Stromstärke eingetreten, die Spannung erneut so einstellen, dass
die normale Ladestromstärke erfolgt.
Vor dem Messen der Ruhespannung die Batterie mindestens
30 Minuten lang nicht benutzen.
12,8 V
→ Der Ladevorgang ist abgeschlossen.
12,0–12,7 V
→ Weiteres Laden ist erforderlich.
Unter 12,0 V
→ Die Batterie erneuern.
Vor dem Messen der Ruhespan-
nung die Batterie mindestens
30 Minuten lang nicht benutzen.
Die Ladespannung auf 16–17 V
einstellen. (Die Batterie wird bei
einer niedrigeren Spannung unzu-
reichend geladen, bei einer höhe-
ren Spannung überladen.) HINWEIS:
HINWEIS:
Vor dem Aufladen die
Ruhespannung messen.

INSP
ADJ
BATTERIE KONTROLLIEREN UND LADEN
3 - 55

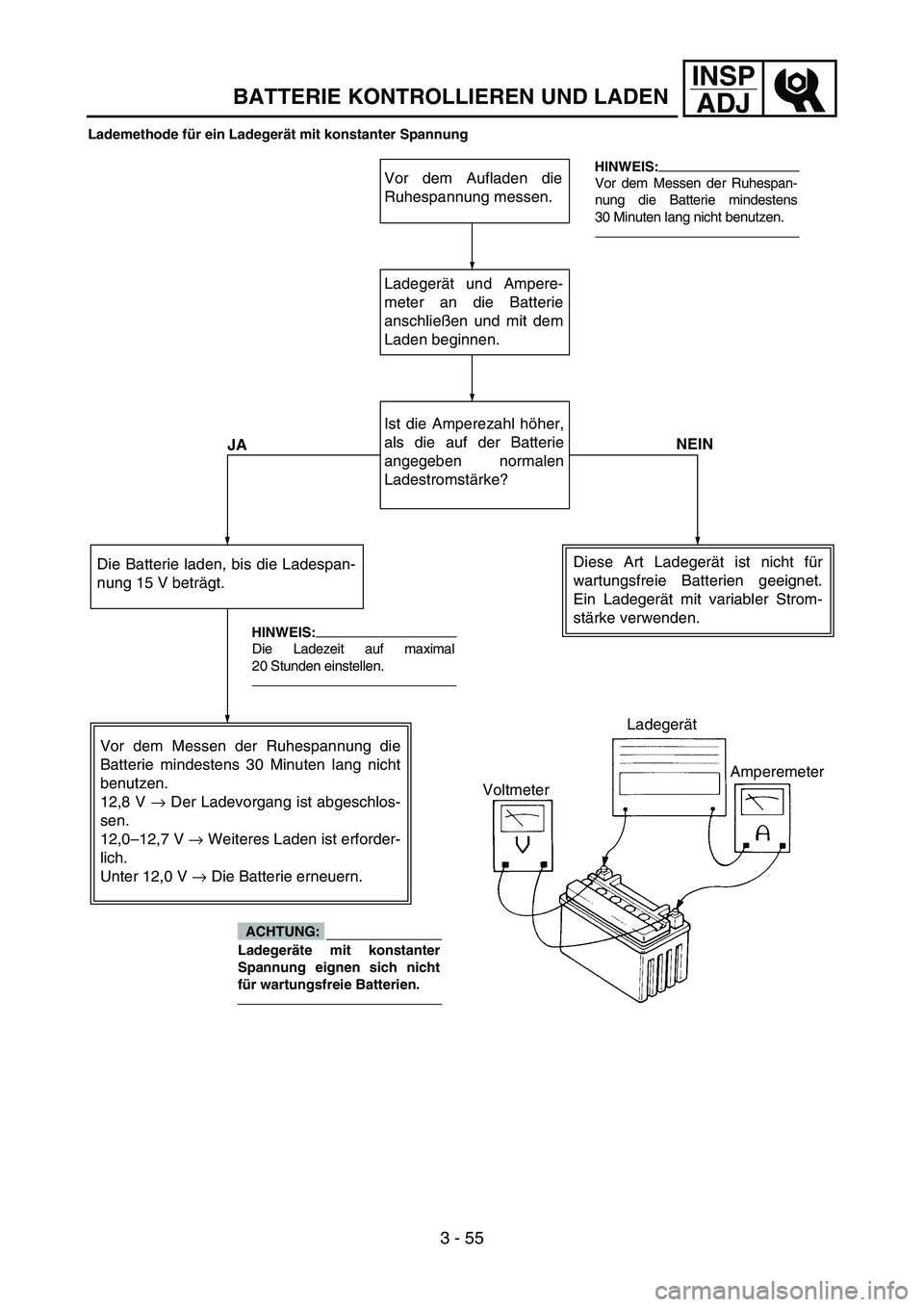

Lademethode für ein Ladegerät mit konstanter Spannung
Vor dem Aufladen die
Ruhespannung messen.
Ladegerät und Ampere-
meter an die Batterie
anschließen und mit dem
Laden beginnen.
NEIN
JAIst die Amperezahl höher,
als die auf der Batterie
angegeben normalen
Ladestromstärke?
Die Batterie laden, bis die Ladespan-
nung 15 V beträgt.
Vor dem Messen der Ruhespannung die
Batterie mindestens 30 Minuten lang nicht
benutzen.
12,8 V
→ Der Ladevorgang ist abgeschlos-
sen.
12,0–12,7 V
→ Weiteres Laden ist erforder-
lich.
Unter 12,0 V
→ Die Batterie erneuern.Diese Art Ladegerät ist nicht für
wartungsfreie Batterien geeignet.
Ein Ladegerät mit variabler Strom-
stärke verwenden.Vor dem Messen der Ruhespan-
nung die Batterie mindestens
30 Minuten lang nicht benutzen. HINWEIS:
Die Ladezeit auf maximal
20 Stunden einstellen. HINWEIS:
Ladegeräte mit konstanter
Spannung eignen sich nicht
für wartungsfreie Batterien.
ACHTUNG:
Ladegerät
Amperemeter
Voltmeter

INSP
ADJ
COMPROBACIÓN Y CARGA DE LA BATERÍA
3 - 54

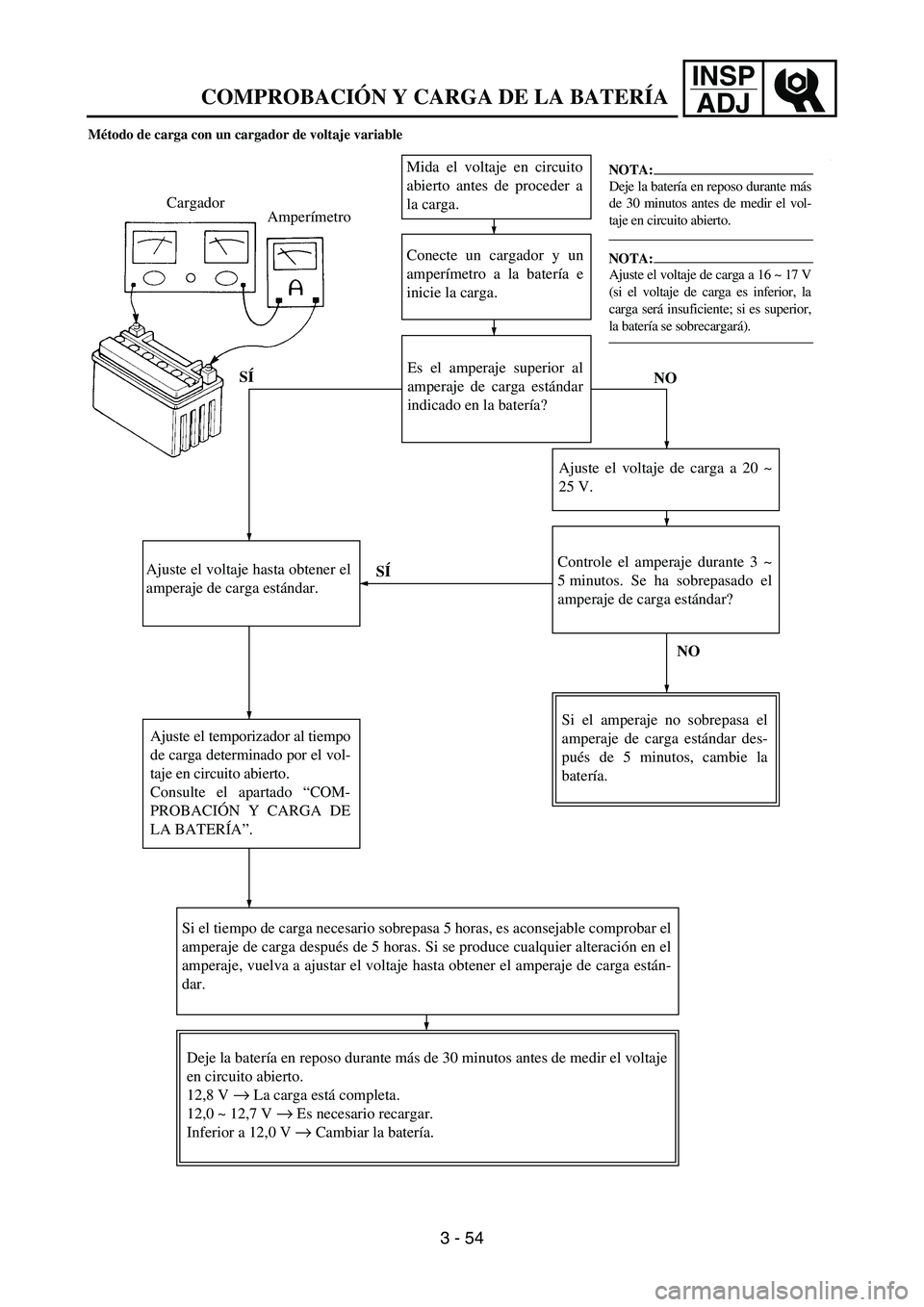

Método de carga con un cargador de voltaje variable
Conecte un cargador y un
amperímetro a la batería e
inicie la carga.
Es el amperaje superior al
amperaje de carga estándar
indicado en la batería?NO SÍ Cargador
Amperímetro
Ajuste el voltaje hasta obtener el
amperaje de carga estándar.
Ajuste el temporizador al tiempo
de carga determinado por el vol-
taje en circuito abierto.
Consulte el apartado “COM-
PROBACIÓN Y CARGA DE
LA BATERÍA”.Ajuste el voltaje de carga a 20 ~
25 V.
Controle el amperaje durante 3 ~
5 minutos. Se ha sobrepasado el
amperaje de carga estándar?
NO SÍ
Si el amperaje no sobrepasa el
amperaje de carga estándar des-
pués de 5 minutos, cambie la
batería.
Si el tiempo de carga necesario sobrepasa 5 horas, es aconsejable comprobar el
amperaje de carga después de 5 horas. Si se produce cualquier alteración en el
amperaje, vuelva a ajustar el voltaje hasta obtener el amperaje de carga están-
dar.
Deje la batería en reposo durante más de 30 minutos antes de medir el voltaje
en circuito abierto.
12,8 V
→ La carga está completa.
12,0 ~ 12,7 V
→ Es necesario recargar.
Inferior a 12,0 V
→ Cambiar la batería.
Deje la batería en reposo durante más
de 30 minutos antes de medir el vol-
taje en circuito abierto.
Ajuste el voltaje de carga a 16 ~ 17 V
(si el voltaje de carga es inferior, la
carga será insuficiente; si es superior,
la batería se sobrecargará).
NOTA:
NOTA:
Mida el voltaje en circuito
abierto antes de proceder a
la carga.

INSP
ADJ

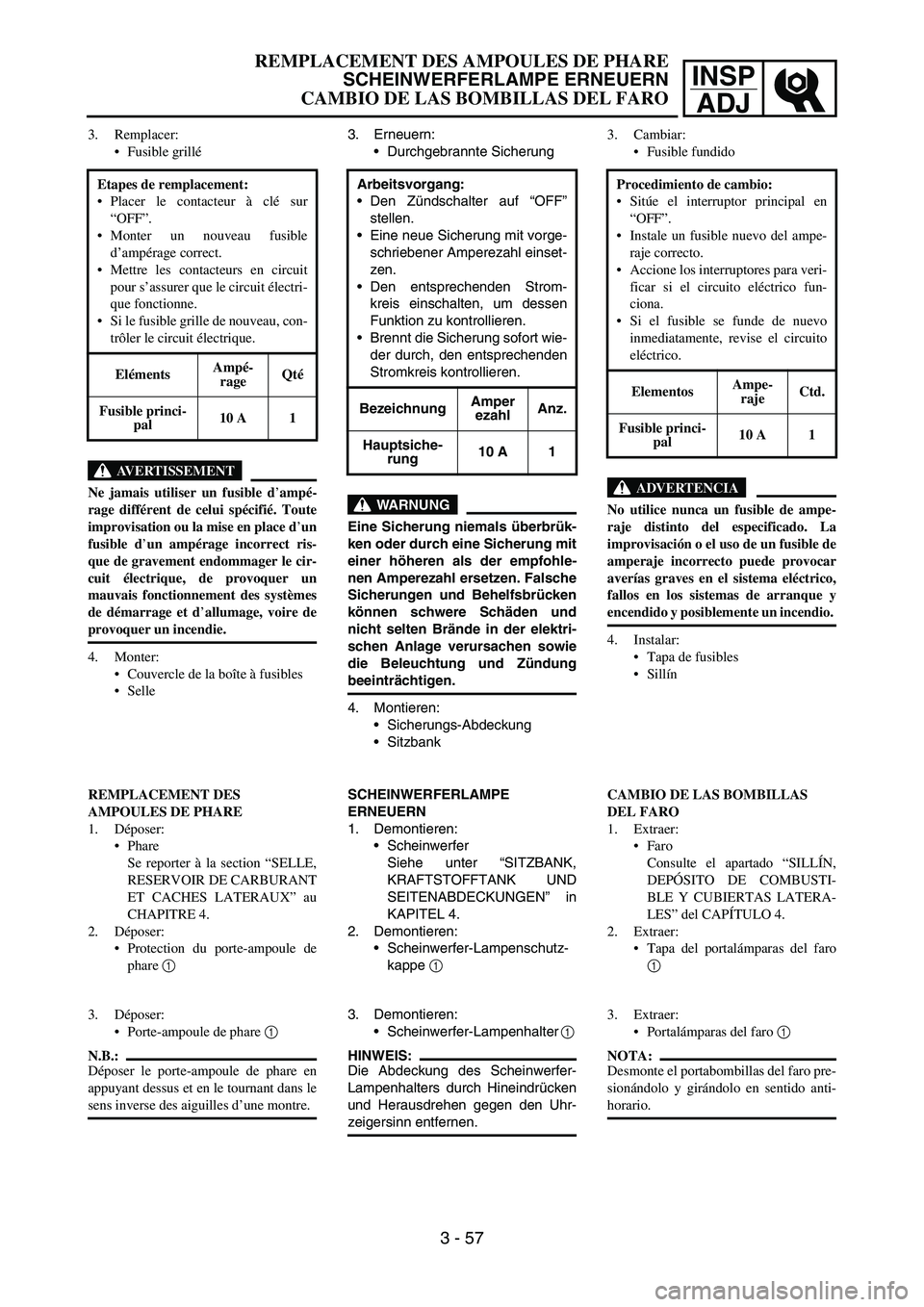

3. Remplacer:
Fusible grillé
AVERTISSEMENT
Ne jamais utiliser un fusible d’ampé-
rage différent de celui spécifié. Toute
improvisation ou la mise en place d’un
fusible d’un ampérage incorrect ris-
que de gravement endommager le cir-
cuit électrique, de provoquer un
mauvais fonctionnement des systèmes
de démarrage et d’allumage, voire de
provoquer un incendie.
4. Monter:
Couvercle de la boîte à fusibles
Selle Etapes de remplacement:
Placer le contacteur à clé sur
“OFF”.
Monter un nouveau fusible
d’ampérage correct.
Mettre les contacteurs en circuit
pour s’assurer que le circuit électri-
que fonctionne.
Si le fusible grille de nouveau, con-
trôler le circuit électrique.
ElémentsAmpé-
rageQté
Fusible princi-
pal10 A 1
REMPLACEMENT DES
AMPOULES DE PHARE
1. Déposer:
Phare
Se reporter à la section “SELLE,
RESERVOIR DE CARBURANT
ET CACHES LATERAUX” au
CHAPITRE 4.
2. Déposer:
Protection du porte-ampoule de
phare 1
3. Déposer:
Porte-ampoule de phare 1
N.B.:
Déposer le porte-ampoule de phare en
appuyant dessus et en le tournant dans le
sens inverse des aiguilles d’une montre.
REMPLACEMENT DES AMPOULES DE PHARE
SCHEINWERFERLAMPE ERNEUERN
CAMBIO DE LAS BOMBILLAS DEL FARO
3 - 57
3. Erneuern:
Durchgebrannte Sicherung
WARNUNG
Eine Sicherung niemals überbrük-
ken oder durch eine Sicherung mit
einer höheren als der empfohle-
nen Amperezahl ersetzen. Falsche
Sicherungen und Behelfsbrücken
können schwere Schäden und
nicht selten Brände in der elektri-
schen Anlage verursachen sowie
die Beleuchtung und Zündung
beeinträchtigen.
4. Montieren:
Sicherungs-Abdeckung
Sitzbank Arbeitsvorgang:
Den Zündschalter auf “OFF”
stellen.
Eine neue Sicherung mit vorge-
schriebener Amperezahl einset-
zen.
Den entsprechenden Strom-
kreis einschalten, um dessen
Funktion zu kontrollieren.
Brennt die Sicherung sofort wie-
der durch, den entsprechenden
Stromkreis kontrollieren.
BezeichnungAmper
ezahlAnz.
Hauptsiche-
rung10 A 1
SCHEINWERFERLAMPE
ERNEUERN
1. Demontieren:
Scheinwerfer
Siehe unter “SITZBANK,
KRAFTSTOFFTANK UND
SEITENABDECKUNGEN” in
KAPITEL 4.
2. Demontieren:
Scheinwerfer-Lampenschutz-
kappe
1
3. Demontieren:
Scheinwerfer-Lampenhalter
1
HINWEIS:
Die Abdeckung des Scheinwerfer-
Lampenhalters durch Hineindrücken
und Herausdrehen gegen den Uhr-
zeigersinn entfernen.3. Cambiar:
Fusible fundido
ADVERTENCIA
No utilice nunca un fusible de ampe-
raje distinto del especificado. La
improvisación o el uso de un fusible de
amperaje incorrecto puede provocar
averías graves en el sistema eléctrico,
fallos en los sistemas de arranque y
encendido y posiblemente un incendio.
4. Instalar:
Tapa de fusibles
Sillín Procedimiento de cambio:
Sitúe el interruptor principal en
“OFF”.
Instale un fusible nuevo del ampe-
raje correcto.
Accione los interruptores para veri-
ficar si el circuito eléctrico fun-
ciona.
Si el fusible se funde de nuevo
inmediatamente, revise el circuito
eléctrico.
ElementosAmpe-
rajeCtd.
Fusible princi-
pal10 A 1
CAMBIO DE LAS BOMBILLAS
DEL FARO
1. Extraer:
Faro
Consulte el apartado “SILLÍN,
DEPÓSITO DE COMBUSTI-
BLE Y CUBIERTAS LATERA-
LES” del CAPÍTULO 4.
2. Extraer:
Tapa del portalámparas del faro
1
3. Extraer:
Portalámparas del faro 1
NOTA:
Desmonte el portabombillas del faro pre-
sionándolo y girándolo en sentido anti-
horario.

ENG
4 - 2

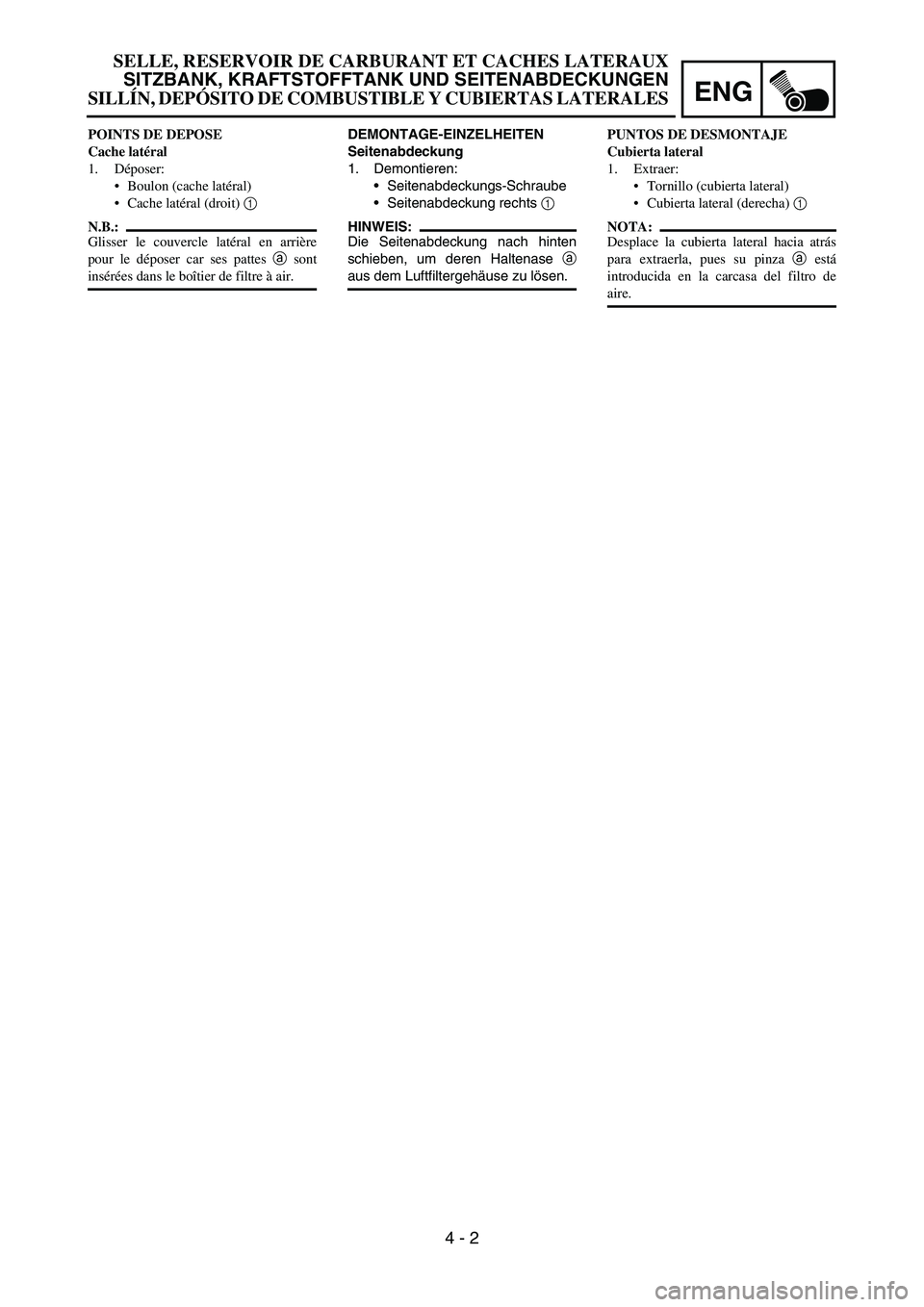

DEMONTAGE-EINZELHEITEN
Seitenabdeckung
1. Demontieren:
Seitenabdeckungs-Schraube
Seitenabdeckung rechts
1
HINWEIS:
Die Seitenabdeckung nach hinten
schieben, um deren Haltenase
a
aus dem Luftfiltergehäuse zu lösen. POINTS DE DEPOSE
Cache latéral
1. Déposer:
Boulon (cache latéral)
Cache latéral (droit) 1
N.B.:
Glisser le couvercle latéral en arrière
pour le déposer car ses pattes a sont
insérées dans le boîtier de filtre à air.PUNTOS DE DESMONTAJE
Cubierta lateral
1. Extraer:
Tornillo (cubierta lateral)
Cubierta lateral (derecha) 1
NOTA:
Desplace la cubierta lateral hacia atrás
para extraerla, pues su pinza a está
introducida en la carcasa del filtro de
aire.
SELLE, RESERVOIR DE CARBURANT ET CACHES LATERAUX
SITZBANK, KRAFTSTOFFTANK UND SEITENABDECKUNGEN
SILLÍN, DEPÓSITO DE COMBUSTIBLE Y CUBIERTAS LATERALES
