ESP YAMAHA WR 450F 2007 User Guide

GEN
INFO
HERRAMIENTAS ESPECIALES
Para realizar un reglaje y un montaje completos y precisos es necesario utilizar las herramientas especiales
adecuadas. Con el uso de las herramientas especiales correctas evitará los daños provocados por herramientas
inadecuadas o técnicas improvisadas. La forma y el número de referencia de las herramientas especiales varía
según los países, por lo que se suministran dos tipos. Cuando efectúe un pedido, consulte el listado que se
adjunta para evitar errores.
NOTA:
Para EE.UU. y Canadá utilice las referencias que empiezan por “YM-”, “YU-” o “ACC-”.
Para el resto del mundo utilice las referencias que empiezan por “90890-”.
Referencia Nombre de la herramienta/Cómo se utiliza Ilustración
YU-3097, 90890-01252
YU-1256Galga de cuadrante y soporte
Soporte
Estas herramientas se utilizan para comprobar el descen-
tramiento o la deformación de todas las piezas.YU-3097
YU-125690890-01252
YU-90050, 90890-01274
YU-90050, 90890-01275
YM-91044, 90890-04081
YU-90063, 90890-01278Instalador del cigüeñal
Guía de montaje del cigüeñal
Tornillo de montaje del cigüeñal
Espaciador (instalador de cigüeñal)
Adaptador (M12)
Estas herramientas se utilizan para instalar el cigüeñal.YU-90050
YU-90063
YM-9104490890-01274
90890-01275
90890-01278
90890-04081
YU-1304, 90890-01304 Extractor de pasador de pistón
Esta herramienta se utiliza para extraer el pasador de pis-
tón.YU-1304 90890-01304
YU-24460-01, 90890-01325
YU-33984, 90890-01352Comprobador del tapón del radiador
Adaptador
Estas herramientas se utilizan para comprobar el sistema
de refrigeración.YU-24460-01
YU-3398490890-01325
90890-01352
YU-33975, 90890-01403 Llave para tuercas anulares
Esta herramienta se utiliza para apretar la tuerca anular de
la dirección con el par especificado.YU-33975 90890-01403
YM-01494, 90890-01494 Soporte de varilla de amortiguador
Utilice esta herramienta para extraer e instalar la varilla
del amortiguador.YM-01494 90890-01494
YM-A0948, 90890-01502 Montador de juntas de horquilla
Esta herramienta se utiliza para instalar la junta de aceite
de la horquilla.YM-A0948 90890-01502
HERRAMIENTAS ESPECIALES
1 - 7

GEN
INFO
YS-1880-A, 90890-01701 Soporte de roldana
Esta herramienta se utiliza para aflojar o apretar la tuerca
de sujeción de la magneto del volante.YS-1880-A 90890-01701
YU-3112-C, 90890-03112 Comprobador de bolsillo
Utilice esta herramienta para comprobar la resistencia, la
tensión de salida y el amperaje de la bobina.YU-3112-C 90890-03112
YM-33277-A, 90890-03141 Lámpara estroboscópica
Esta herramienta es necesaria para comprobar el reglaje
del encendido.YM-33277-A 90890-03141
YM-4019, 90890-04019 Compresor de muelle de válvula
Esta herramienta es necesaria para extraer e instalar los
conjuntos de válvulas.YM-4019 90890-04019
YM-91042, 90890-04086 Herramienta de sujeción del embrague
Esta herramienta se utiliza para sujetar el embrague mien-
tras se extrae o se instala la tuerca de sujeción del resalte
de embrague.YM-91042 90890-04086
YM-4116, 90890-04116
YM-4097, 90890-04097Extractor de guías de válvula
Admisión 4,5 mm (0,18 in)
Escape 5,0 mm (0,20 in)
Esta herramienta es necesaria para extraer e instalar las
guías de válvulas.YM-4116
YM-409790890-04116
90890-04097
YM-4117, 90890-04117
YM-4098, 90890-04098Montador de guías de válvula
Admisión
Escape
Esta herramienta es necesaria para instalar las guías de
válvulas.YM-4117
YM-409890890-04117
90890-04098
YM-4118, 90890-04118
YM-4099, 90890-04099Rectificador de guías de válvula
Admisión 4,5 mm (0,18 in)
Escape 5,0 mm (0,20 in)
Esta herramienta es necesaria para rectificar las guías de
válvula nuevas.YM-4118
YM-409990890-04118
90890-04099
YM-04142, 90890-04142 Extractor de rotor
Esta herramienta se utiliza para extraer la magneto del
volante.YM-04142 90890-04142
Referencia Nombre de la herramienta/Cómo se utiliza Ilustración
HERRAMIENTAS ESPECIALES
1 - 8

GEN
INFO
YU-A9642-A, 90890-04152 Herramienta de separación del cárter
Esta herramienta se utiliza para extraer el cigüeñal del cár-
ter.YU-A9642 90890-04152
YM-34487
90890-06754Comprobador de bujías dinámico
Comprobador de encendido
Este instrumento es necesario para comprobar los compo-
nentes del sistema de encendido.YM-34487 90890-06754
YB-35956-A, 90890-06756 Juego de comprobación de vacío/presión en la bomba
Esta herramienta se usa para comprobar el sistema de
inducción de aire.YB-35956-A 90890-06756
90890-85505 YAMAHA Bond Nº1215
(ThreeBond
® Nº1215)
Este sellador (Bond) se utiliza para las superficies de con-
tacto del cárter, etc.90890-85505 90890-85505
Referencia Nombre de la herramienta/Cómo se utiliza Ilustración
HERRAMIENTAS ESPECIALES
1 - 9

1 - 10
GEN
INFO
CONTROL FUNCTIONS
EC150000
CONTROL FUNCTIONS
MAIN SWITCH
Functions of the respective switch positions
are as follows:
ON:
The engine can be started only at this position.
OFF:
All electrical circuits are switched off.
Main switch indicator light
The main switch 1 is equipped with an indica-
tor light 2 to avoid forgetting to turn it off. This
light functions as follows.
It lights up with the main switch “ON”.
It goes out when the engine increases its
speed after being started.
It lights up again when the engine is stopped.
NOTE:
If the indicator light will not light up with the
main switch “ON”, it shows a lack of the battery
voltage. Recharge the battery.
EC151000
“ENGINE STOP” BUTTON
The “ENGINE STOP” button 1 is located on
the left handlebar. Continue pushing the
“ENGINE STOP” button till the engine comes
to a stop.
START SWITCH
The start switch 1 is located on the right han-
dlebar. Push this switch to crank the engine
with the starter.

GEN
INFO
BEDIENUNGSELEMENTE
UND DEREN FUNKTION
ZÜNDSCHALTER
Die einzelnen Zündschalterstellun-
gen sind nachfolgend beschrieben:
ON:
Nur in dieser Stellung kann der Motor
gestartet werden.
OFF:
Alle elektrischen Stromkreise sind
ausgeschaltet.
Zündschalter-Kontrollleuchte
Der Zündschalter 1 ist mit einer
Kontrollleuchte 2 versehen, die den
Fahrer daran erinnern soll, die Zün-
dung auszuschalten. Die Funktions-
weise ist nachfolgend beschrieben.
Leuchtet in der “ON”-Stellung des
Zündschalters.
Erlischt, wenn der Motor nach dem
Anlassen eine gewisse Drehzahl
erreicht.
Leuchtet erneut auf, wenn der
Motor abgestellt wird.
HINWEIS:
Falls die Kontrollleuchte beim Stellen
des Zündschalters auf “ON” nicht
aufleuchtet, ist die Batteriespannung
zu niedrig. In diesem Fall die Batterie
laden.
MOTORSTOPPSCHALTER
“ENGINE STOP”
Der Motorstoppschalter “ENGINE
STOP” 1 befindet sich links am Len-
ker. Den Motorstoppschalter
“ENGINE STOP” gedrückt halten, bis
der Motor stoppt.
STARTERSCHALTER
Der Starterschalter 1 befindet sich
rechts am Lenker. Diesen Schalter
drücken, um den Motor anzulassen.
FONCTIONS DES
COMMANDES
CONTACTEUR A CLE
Les fonctions correspondant aux diffé-
rentes positions du contacteur sont les
suivantes:
ON:
seule position permettant le démarrage
du moteur.
OFF:
tous les circuits électriques sont coupés.
Témoin de l’interrupteur à clé
L’interrupteur à clé 1 est équipé d’un
témoin 2 afin de ne pas oublier de le
couper. Ce témoin fonctionne de la
manière suivante.
Il s’allume lorsque l’interrupteur à clé
est en position “ON”.
Il s’éteint lorsque le moteur monte en
régime après le démarrage.
Il se rallume lorsque le moteur est
coupé.
N.B.:
Si le témoin ne s’allume pas lorsque
l’interrupteur à clé est sur “ON”, c’est
que la tension de la batterie est trop fai-
ble. Recharger la batterie.
BOUTON “ENGINE STOP”
Le bouton “ENGINE STOP” 1 est situé
sur la partie gauche du guidon. Garder ce
bouton enfoncé jusqu’à ce que le moteur
s’arrête.
CONTACTEUR DU DEMARREUR
Le contacteur du démarreur 1 est situé
sur la partie droite du guidon. Appuyer
sur ce contacteur pour lancer le moteur à
l’aide du démarreur.
FUNCIONES DE LOS
MANDOS
INTERRUPTOR PRINCIPAL
Las funciones de las diferentes posicio-
nes del interruptor son las siguientes:
ON:
El motor solo se puede poner en marcha
en esta posición.
OFF:
Todos los circuitos eléctricos desconec-
tados.
Luz indicadora del interruptor princi-
pal
El interruptor principal 1 está provisto
de una luz indicadora 2 para no olvidar
desconectarlo. Dicha luz funciona del
modo siguiente.
Se ilumina cuando se sitúa el interrup-
tor principal en “ON”.
Se apaga cuando el régimen del motor
aumenta después del arranque.
Se vuelve a encender cuando se para
el motor.
NOTA:
Si la luz indicadora no se ilumina cuando
se sitúa el interruptor principal en “ON”
significa que la tensión de la batería está
baja. Recargue la batería.
BOTÓN “ENGINE STOP” (PARO
DEL MOTOR)
El botón “ENGINE STOP” 1 se
encuentra en el lado izquierdo del mani-
llar. Mantenga pulsado el botón
“ENGINE STOP” hasta que se pare el
motor.
INTERRUPTOR DE ARRANQUE
El interruptor de arranque 1 se encuen-
tra en el lado derecho del manillar. Pulse
este interruptor para poner en marcha el
motor con el motor de arranque.
FONCTIONS DES COMMANDES
BEDIENUNGSELEMENTE UND DEREN FUNKTION
FUNCIONES DE LOS MANDOS
1 - 10

GEN
INFO

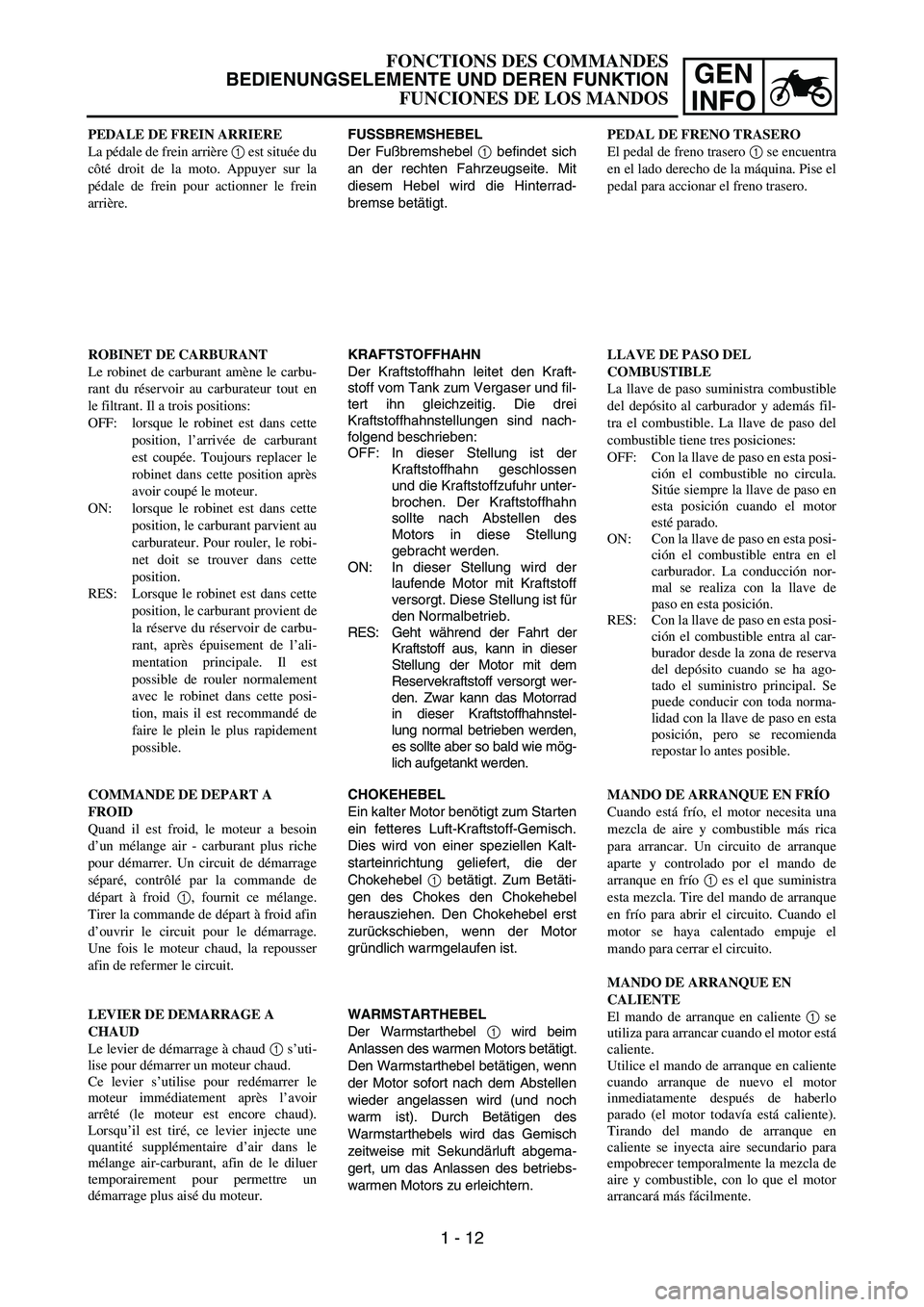

FUSSBREMSHEBEL
Der Fußbremshebel 1 befindet sich
an der rechten Fahrzeugseite. Mit
diesem Hebel wird die Hinterrad-
bremse betätigt.
KRAFTSTOFFHAHN
Der Kraftstoffhahn leitet den Kraft-
stoff vom Tank zum Vergaser und fil-
tert ihn gleichzeitig. Die drei
Kraftstoffhahnstellungen sind nach-
folgend beschrieben:
OFF: In dieser Stellung ist der
Kraftstoffhahn geschlossen
und die Kraftstoffzufuhr unter-
brochen. Der Kraftstoffhahn
sollte nach Abstellen des
Motors in diese Stellung
gebracht werden.
ON: In dieser Stellung wird der
laufende Motor mit Kraftstoff
versorgt. Diese Stellung ist für
den Normalbetrieb.
RES: Geht während der Fahrt der
Kraftstoff aus, kann in dieser
Stellung der Motor mit dem
Reservekraftstoff versorgt wer-
den. Zwar kann das Motorrad
in dieser Kraftstoffhahnstel-
lung normal betrieben werden,
es sollte aber so bald wie mög-
lich aufgetankt werden.
CHOKEHEBEL
Ein kalter Motor benötigt zum Starten
ein fetteres Luft-Kraftstoff-Gemisch.
Dies wird von einer speziellen Kalt-
starteinrichtung geliefert, die der
Chokehebel 1 betätigt. Zum Betäti-
gen des Chokes den Chokehebel
herausziehen. Den Chokehebel erst
zurückschieben, wenn der Motor
gründlich warmgelaufen ist.
WARMSTARTHEBEL
Der Warmstarthebel 1 wird beim
Anlassen des warmen Motors betätigt.
Den Warmstarthebel betätigen, wenn
der Motor sofort nach dem Abstellen
wieder angelassen wird (und noch
warm ist). Durch Betätigen des
Warmstarthebels wird das Gemisch
zeitweise mit Sekundärluft abgema-
gert, um das Anlassen des betriebs-
warmen Motors zu erleichtern. PEDALE DE FREIN ARRIERE
La pédale de frein arrière 1 est située du
côté droit de la moto. Appuyer sur la
pédale de frein pour actionner le frein
arrière.
ROBINET DE CARBURANT
Le robinet de carburant amène le carbu-
rant du réservoir au carburateur tout en
le filtrant. Il a trois positions:
OFF: lorsque le robinet est dans cette
position, l’arrivée de carburant
est coupée. Toujours replacer le
robinet dans cette position après
avoir coupé le moteur.
ON: lorsque le robinet est dans cette
position, le carburant parvient au
carburateur. Pour rouler, le robi-
net doit se trouver dans cette
position.
RES: Lorsque le robinet est dans cette
position, le carburant provient de
la réserve du réservoir de carbu-
rant, après épuisement de l’ali-
mentation principale. Il est
possible de rouler normalement
avec le robinet dans cette posi-
tion, mais il est recommandé de
faire le plein le plus rapidement
possible.
COMMANDE DE DEPART A
FROID
Quand il est froid, le moteur a besoin
d’un mélange air - carburant plus riche
pour démarrer. Un circuit de démarrage
séparé, contrôlé par la commande de
départ à froid 1, fournit ce mélange.
Tirer la commande de départ à froid afin
d’ouvrir le circuit pour le démarrage.
Une fois le moteur chaud, la repousser
afin de refermer le circuit.
LEVIER DE DEMARRAGE A
CHAUD
Le levier de démarrage à chaud 1 s’uti-
lise pour démarrer un moteur chaud.
Ce levier s’utilise pour redémarrer le
moteur immédiatement après l’avoir
arrêté (le moteur est encore chaud).
Lorsqu’il est tiré, ce levier injecte une
quantité supplémentaire d’air dans le
mélange air-carburant, afin de le diluer
temporairement pour permettre un
démarrage plus aisé du moteur.PEDAL DE FRENO TRASERO
El pedal de freno trasero 1 se encuentra
en el lado derecho de la máquina. Pise el
pedal para accionar el freno trasero.
LLAVE DE PASO DEL
COMBUSTIBLE
La llave de paso suministra combustible
del depósito al carburador y además fil-
tra el combustible. La llave de paso del
combustible tiene tres posiciones:
OFF: Con la llave de paso en esta posi-
ción el combustible no circula.
Sitúe siempre la llave de paso en
esta posición cuando el motor
esté parado.
ON: Con la llave de paso en esta posi-
ción el combustible entra en el
carburador. La conducción nor-
mal se realiza con la llave de
paso en esta posición.
RES: Con la llave de paso en esta posi-
ción el combustible entra al car-
burador desde la zona de reserva
del depósito cuando se ha ago-
tado el suministro principal. Se
puede conducir con toda norma-
lidad con la llave de paso en esta
posición, pero se recomienda
repostar lo antes posible.
MANDO DE ARRANQUE EN FRÍO
Cuando está frío, el motor necesita una
mezcla de aire y combustible más rica
para arrancar. Un circuito de arranque
aparte y controlado por el mando de
arranque en frío 1 es el que suministra
esta mezcla. Tire del mando de arranque
en frío para abrir el circuito. Cuando el
motor se haya calentado empuje el
mando para cerrar el circuito.
MANDO DE ARRANQUE EN
CALIENTE
El mando de arranque en caliente 1 se
utiliza para arrancar cuando el motor está
caliente.
Utilice el mando de arranque en caliente
cuando arranque de nuevo el motor
inmediatamente después de haberlo
parado (el motor todavía está caliente).
Tirando del mando de arranque en
caliente se inyecta aire secundario para
empobrecer temporalmente la mezcla de
aire y combustible, con lo que el motor
arrancará más fácilmente.
FONCTIONS DES COMMANDES
BEDIENUNGSELEMENTE UND DEREN FUNKTION
FUNCIONES DE LOS MANDOS
1 - 12

GEN
INFO
SEITENSTÄNDER
Der Seitenständer 1 dient lediglich
zum Abstützen der Maschine im
Stand oder beim Transport.
WARNUNG
Den Seitenständer niemals
zusätzlich belasten.
Vor dem Losfahren den Seiten-
ständer hochklappen.
VENTILVERBINDUNG
Die Ventilverbindung 1 ist im Kraft-
stofftank-Belüftungsschlauch ange-
bracht und verhindert ein Auslaufen
von Benzin.
ACHTUNG:
Beim Einbau sicherstellen, dass
die Pfeilmarkierung nach unten
zum Kraftstofftank gerichtet ist.
ZÜNDKERZENSCHLÜSSEL
Der Zündkerzenschlüssel 1 dient
zum Aus- und Einbau der Zünd-
kerze.
SPEICHENSCHLÜSSEL
Der Speichenschlüssel 1 dient zum
Festziehen der Speichen.
DÜSENNADEL-
ZIEHERWERKZEUG
Das Düsennadel-Zieherwerkzeug 1
wird benutzt, um die Düsennadel aus
dem Vergaser herauszuziehen. BEQUILLE LATERALE
La béquille latérale 1 ne sert qu’à sup-
porter la moto à l’arrêt ou durant le
transport.
AVERTISSEMENT
Ne jamais soumettre la béquille
latérale à des forces supplémentai-
res.
Remonter la béquille latérale avant
de démarrer.
CLAPET DE RENIFLARD
Ce clapet 1 empêche le carburant de
s’échapper et est monté sur la durit de
mise à l’air du réservoir de carburant.
ATTENTION:
Lors du montage, veiller à orienter la
flèche vers le réservoir de carburant et
vers le bas.
CLE A BOUGIE
La clé à bougie 1 permet de déposer et
de reposer la bougie.
CLE A ECROUS DE RAYONS
La clé à écrous de rayons 1 permet de
serrer les rayons.
OUTIL D’EXTRACTION
D’AIGUILLE
L’outil d’extraction d’aiguille 1 permet
d’extraire l’aiguille du carburateur.CABALLETE LATERAL
Este caballete lateral 1 se utiliza para
apoyar la máquina, y solo ella, cuando
está estacionada o durante su transporte.
ADVERTENCIA
No aplique nunca una fuerza adicio-
nal al caballete lateral.
Suba el caballete lateral antes de
iniciar la marcha.
UNIÓN CON VÁLVULA
Esta unión con válvula 1 está instalada
en el tubo respiradero del depósito de
combustible e impide que el combustible
se salga.
ATENCION:
En su instalación, verifique que la fle-
cha quede orientada hacia el depósito
de combustible y hacia abajo.
LLAVE DE BUJÍAS
Esta llave de bujías 1 se utiliza para
extraer e instalar bujías.
LLAVE PARA TUERCAS DE
RADIOS
Esta llave 1 se utiliza para apretar las
tuercas de los radios de las ruedas.
HERRAMIENTA DE RECOGIDA
DE LA AGUJA
La herramienta de recogida de la
aguja1 se utiliza para recoger la aguja
del carburador.
FONCTIONS DES COMMANDES
BEDIENUNGSELEMENTE UND DEREN FUNKTION
FUNCIONES DE LOS MANDOS
1 - 13

GEN
INFO
Kilometerzähler und Tageskilome-
terzähler A/B (TRIP A/B) verändern
1. Die Taste “SLCT2” drücken, um
die Tageskilometerzähler-
Anzeige zu verändern. Die
Anzeige verändert sich in folgen-
der Reihenfolge:
Kilometerzähler → TRIP A →
TRIP B → TRIP A → Kilometer-
zähler.
HINWEIS:
Um die Ziffern neu einzustellen, den
entsprechenden Tageskilometerzäh-
ler auswählen und die Taste “RST”
mindestens 2 Sekunden lang
gedrückt halten.
WECHSELN ZWISCHEN NORMAL-
UND RENNSPORT-BETRIEBSART
HINWEIS:
Der Timer steht in der RENN-
SPORT-BETRIEBSART zur Verfü-
gung.
In der RENNSPORT-BETRIEBS-
ART erscheint das Anzeigesymbol
im Display.
Die Funktionen der NORMAL-
BETRIEBSART stehen in der
RENNSPORT-BETRIEBSART
nicht zur Verfügung.
Ein Umschalten auf die RENN-
SPORT-BETRIEBSART bewirkt,
dass die Anzeige des Tageskilo-
meterzählers A (TRIP A) der NOR-
MAL-BETRIEBSART
zurückgestellt wird.
Von NORMAL- auf RENNSPORT-
BETRIEBSART wechseln
1. Die Tasten “SLCT1” und “SLCT2”
mindestens 2 Sekunden lang
gleichzeitig gedrückt halten, um
auf die RENNSPORT-BE-
TRIEBSART überzuwechseln.
HINWEIS:
Umschalten auf die RENNSPORT-
BETRIEBSART stellt den Timer auf
manuellem Start bereit, angedeutet
durch das Blinken von und .
(Für Einzelheiten zum manuellen
Start, siehe “Timer bereitstellen” unter
“RENNSPORT-BETRIEBSART”.)
Modification de l’affichage du comp-
teur kilométrique et totalisateur jour-
nalier A/B (TRIP A/B)
1. Appuyer sur le bouton “SLCT2”
pour changer l’affichage du totalisa-
teur journalier. L’affichage change
dans l’ordre suivant:
Compteur kilométrique → TRIP A
→ TRIP B → TRIP A → Compteur
kilométrique.
N.B.:
Pour remettre les chiffres à zéro, sélec-
tionner le totalisateur journalier souhaité
et appuyer sur le bouton “RST” pendant
2 secondes minimum.
PASSAGE DU MODE DE BASE AU
MODE COURSE
N.B.:
La fonction de chronomètre est dispo-
nible en MODE COURSE.
Le témoin s’allume pour indiquer
que le MODE COURSE a été sélec-
tionné.
Le MODE COURSE ne peut pas affi-
cher les fonctions comme dans le
MODE DE BASE.
Le passage en MODE COURSE force
la remise à zéro des chiffres du totali-
sateur journalier A (TRIP A) en
MODE DE BASE.
Passage du MODE DE BASE en
MODE COURSE
1. Appuyer sur les boutons “SLCT1”
et “SLCT2” pendant 2 secondes
minimum en même temps pour pas-
ser en MODE COURSE.
N.B.:
Le passage en MODE COURSE désac-
tive la mesure de démarrage
manuel, et se mettent alors à
clignoter. Pour le démarrage manuel, se
reporter au titre “Désactivation de la
mesure” de la section “MODE
COURSE”).
Cambio de cuentakilómetros y cuenta-
kilómetros parcial A/B (TRIP A/B)
1. Pulse el botón “SLCT2” para cam-
biar la indicación del cuentakilóme-
tros parcial. La indicación cambia
en el orden siguiente:
Cuentakilómetros → TRIP A →
TRIP B → TRIP A → Cuentakiló-
metros.
NOTA:
Para poner a cero las cifras, seleccione el
cuentakilómetros parcial correspon-
diente y pulse el botón “RST” durante 2
segundos o más.
CAMBIO ENTRE FUNCIÓN
BÁSICA Y FUNCIÓN
COMPETICIÓN
NOTA:
La medición con el cronómetro se
puede efectuar en FUNCIÓN COM-
PETICIÓN.
El indicador se ilumina para iden-
tificar que se ha seleccionado la FUN-
CIÓN COMPETICIÓN.
En la FUNCIÓN COMPETICIÓN las
funciones no se pueden visualizar
como en la FUNCIÓN BÁSICA.
El cambio a FUNCIÓN COMPETI-
CIÓN fuerza la puesta a cero de las
cifras del cuentakilómetros parcial A
(TRIP A) de la FUNCIÓN BÁSICA.
Cambio de FUNCIÓN BÁSICA a
FUNCIÓN COMPETICIÓN
1. Pulse el botón “SLCT1” y el botón
“SLCT2” al mismo tiempo durante
2 segundos o más para cambiar a
FUNCIÓN COMPETICIÓN.
NOTA:
Al cambiar a FUNCIÓN COMPETI-
CIÓN el cronómetro queda en espera de
que se le ponga en marcha de forma
manual y y comienzan a parpa-
dear. (Consulte las instrucciones de
puesta en marcha manual del cronómetro
en “Puesta en espera del cronómetro”del
apartado “FUNCIÓN COMPETI-
CIÓN”.)
ECRAN MULTIFONCTION
MULTIFUNKTIONSANZEIGE
VISOR MULTIFUNCIÓN
1 - 16

GEN
INFO
Von RENNSPORT- auf NORMAL-
BETRIEBSART wechseln
HINWEIS:
Wenn der Timer stillsteht, kann auf
die NORMAL-BETRIEBSART zurück
gewechselt werden.
1. Sicherstellen, dass der Timer
nicht in Betrieb ist. Ist der Timer
in Betrieb, kann dieser durch
gleichzeitiges Drücken der Tas-
ten “SLCT1” und “SLCT2”
gestoppt werden.
2. Die Tasten “SLCT1” und
“SLCT2” mindestens 2 Sekun-
den lang gleichzeitig drücken,
um auf NORMAL-BETRIEBS-
ART über zu wechseln.
RENNSPORT-BETRIEBSART
Timer bereitstellen
HINWEIS:
Der Timer kann auf beide folgende
Weisen gestartet werden.
Manueller Start
Der Fahrer selbst startet den Timer
durch Tastendruck. (Ein langer
Druck auf die Taste “SLCT2” stellt
den Timer bereit.)
Automatischer Start
Der Timer startet automatisch, wenn
das Fahrzeug sich in Bewegung
setzt. (Ein langer Druck auf die Taste
“SLCT1” stellt den Timer bereit.)
Manueller Start
HINWEIS:
Nach dem Umschalten auf die
RENNSPORT-BETRIEBSART ist
der Timer auf manuellen Start vor-
eingestellt.
1. Sicherstellen, dass das Display
sich in der RENNSPORT-
BETRIEBSART befindet. (Siehe
dazu “Von NORMAL- auf RENN-
SPORT-BETRIEBSART wech-
seln”.)
HINWEIS:
Wenn der Timer für eine Fahrt mit
manuellem Start bereit steht, blinken
und .
Retour au MODE DE BASE depuis le
MODE COURSE
N.B.:
Il est possible de revenir en MODE DE
BASE avec la mesure du chronomètre
arrêtée.
1. Vérifier que le chronomètre n’est
pas en fonctionnement. S’il l’est,
arrêter le chronomètre en appuyant
sur les boutons “SLCT1” et
“SLCT2” en même temps.
2. Appuyer sur les boutons “SLCT1”
et “SLCT2” pendant 2 secondes
minimum en même temps pour pas-
ser en MODE DE BASE.
MODE COURSE
Désactivation de la mesure
N.B.:
Le démarrage de la mesure se compose
des deux démarrages suivants pouvant
être sélectionnés.
Démarrage manuel
Démarrage de la mesure par le pilote lui-
même en appuyant sur le bouton. Une
longue pression sur “SLCT2” désactive
la mesure.
Démarrage automatique
Démarrage automatique de la mesure du
chronomètre à la détection du mouve-
ment du véhicule. Une longue pression
sur “SLCT1” désactive la mesure.
Démarrage manuel
N.B.:
Le réglage initial lors du passage en
MODE COURSE est conservé pour le
démarrage manuel.
1. Vérifier que le passage en MODE
COURSE a bien été effectué. Se
reporter à la section “Passage du
MODE DE BASE en MODE
COURSE”.
N.B.:
Lorsque le véhicule est prêt pour la
course avec démarrage manuel,
et commencent à clignoter.
Vuelta a FUNCIÓN BÁSICA desde
FUNCIÓN COMPETICIÓN
NOTA:
Se puede volver a la FUNCIÓN
BÁSICA cuando el cronómetro está
parado.
1. Compruebe que el cronómetro no
esté funcionando. Si el cronómetro
está funcionando, párelo pulsando
el botón “SLCT1” y el botón
“SLCT2” al mismo tiempo.
2. Pulse el botón “SLCT1” y el botón
“SLCT2” al mismo tiempo durante
2 segundos o más para cambiar a
FUNCIÓN BÁSICA.
FUNCIÓN COMPETICIÓN
Puesta en espera del cronómetro
NOTA:
Se pueden seleccionar las dos maneras
siguientes de poner en marcha el cronó-
metro.
Puesta en marcha manual
El conductor pone en marcha el cronó-
metro accionando el botón. (Mante-
niendo pulsado el botón “SLCT2” el
cronómetro queda en espera.)
Puesta en marcha automática
El cronómetro se pone en marcha auto-
máticamente cuando detecta movimiento
de la máquina. (Manteniendo pulsado el
botón “SLCT1” el cronómetro queda en
espera.)
Puesta en marcha manual
NOTA:
La indicación inicial al cambiar a FUN-
CIÓN COMPETICIÓN se mantiene en
la puesta en marcha manual.
1. Compruebe que haya cambiado a
FUNCIÓN COMPETICIÓN. (Con-
sulte el apartado “Cambio de FUN-
CIÓN BÁSICA a FUNCIÓN
COMPETICIÓN”.)
NOTA:
Cuando la máquina está preparada para
un recorrido con puesta en marcha
manual del cronómetro, y
comienzan a parpadear.
ECRAN MULTIFONCTION
MULTIFUNKTIONSANZEIGE
VISOR MULTIFUNCIÓN
1 - 17

GEN
INFO
2. Den Timer durch Drücken der
Taste “RST” starten.
3. Beim Stoppen des Timers müs-
sen die Tasten “SLCT1” und
“SLCT2” gleichzeitig gedrückt
werden.
HINWEIS:
Eine bei gestopptem Timer zurück-
gelegte Strecke wird nicht vom
Tageskilometerzähler A (TRIP A)
registriert.
4. Um die Messung wieder aufzu-
nehmen, die Tasten “SLCT1”
und “SLCT2” gleichzeitig drü-
cken.
Automatischer Start
1. Sicherstellen, dass das Display
sich in der RENNSPORT-
BETRIEBSART befindet. (Siehe
dazu “Von NORMAL- auf RENN-
SPORT-BETRIEBSART wech-
seln”.)
2. Die Maschine für ein Rennen
vorbereiten, indem die Taste
“SLCT1” mindestens 2 Sekun-
den lang gedrückt wird.
HINWEIS:
Wenn der Timer zu automatischem
Start bereit steht, blinken
und . Die Timer-Anzeige läuft von
links nach rechts ab.
3. Anfahren und den Timer starten.
4. Um den Timer zu stoppen, die
Tasten “SLCT1” und “SLCT2”
gleichzeitig drücken.
HINWEIS:
Eine bei gestopptem Timer zurück-
gelegte Strecke wird nicht vom
Tageskilometerzähler A (TRIP A)
registriert.
5. Um die Messung wieder aufzu-
nehmen, die Tasten “SLCT1”
und “SLCT2” gleichzeitig drü-
cken.
2. Lancer la mesure du chronomètre
en appuyant sur le bouton “RST”.
3. Pour arrêter la mesure du chrono-
mètre, appuyer sur les boutons
“SLCT1” et “SLCT2” en même
temps.
N.B.:
Si le véhicule continue à rouler lorsque
la mesure est désactivée, le chiffre du
totalisateur journalier A (TRIP A) n’est
pas modifié.
4. Pour reprendre la mesure, appuyer
de nouveau sur les boutons
“SLCT1” et “SLCT2” en même
temps.
Démarrage automatique
1. Vérifier que le passage en MODE
COURSE a bien été effectué. Se
reporter à la section “Passage du
MODE DE BASE en MODE
COURSE”.
2. Préparer le véhicule pour la course
en appuyant sur le bouton “SLCT1”
pendant 2 secondes minimum.
N.B.:
Lorsque le dispositif de mesure est prêt
pour la course avec démarrage automati-
que, et commencent à cligno-
ter. L’écran du chronomètre s’active et
défile de gauche à droite.
3. Démarrer le véhicule pour commen-
cer la mesure.
4. Pour arrêter la mesure du chrono-
mètre, appuyer sur les boutons
“SLCT1” et “SLCT2” en même
temps.
N.B.:
Si le véhicule continue à rouler lorsque
la mesure est désactivée, le chiffre du
totalisateur journalier A (TRIP A) n’est
pas modifié.
5. Pour reprendre la mesure, appuyer
de nouveau sur les boutons
“SLCT1” et “SLCT2” en même
temps.
2. Ponga en marcha el cronómetro pul-
sando el botón “RST”.
3. Para parar el cronómetro, pulse el
botón “SLCT1” y el botón
“SLCT2” al mismo tiempo.
NOTA:
Si la máquina avanza con el cronómetro
parado, las cifras del cuentakilómetros
parcial A (TRIP A) no cambian.
4. Para volver a poner en marcha el
cronómetro, pulse el botón
“SLCT1” y el botón “SLCT2” al
mismo tiempo.
Puesta en marcha automática
1. Compruebe que haya cambiado a
FUNCIÓN COMPETICIÓN. (Con-
sulte el apartado “Cambio de FUN-
CIÓN BÁSICA a FUNCIÓN
COMPETICIÓN”.)
2. Prepare el cronómetro para un reco-
rrido pulsando el botón “SLCT1”
durante 2 segundos o más.
NOTA:
Cuando el cronómetro está preparado
para un recorrido con puesta en marcha
automática, y comienzan a par-
padear. La indicación del cronómetro se
activa y se desplaza de izquierda a dere-
cha.
3. El cronómetro se pone en marcha
cuando la máquina comienza a
moverse.
4. Para parar el cronómetro, pulse el
botón “SLCT1” y el botón
“SLCT2” al mismo tiempo.
NOTA:
Si la máquina avanza con el cronómetro
parado, las cifras del cuentakilómetros
parcial A (TRIP A) no cambian.
5. Para volver a poner en marcha el
cronómetro, pulse el botón
“SLCT1” y el botón “SLCT2” al
mismo tiempo.
ECRAN MULTIFONCTION
MULTIFUNKTIONSANZEIGE
VISOR MULTIFUNCIÓN
1 - 18
