ESP YAMAHA WR 450F 2007 Workshop Manual

SPEC

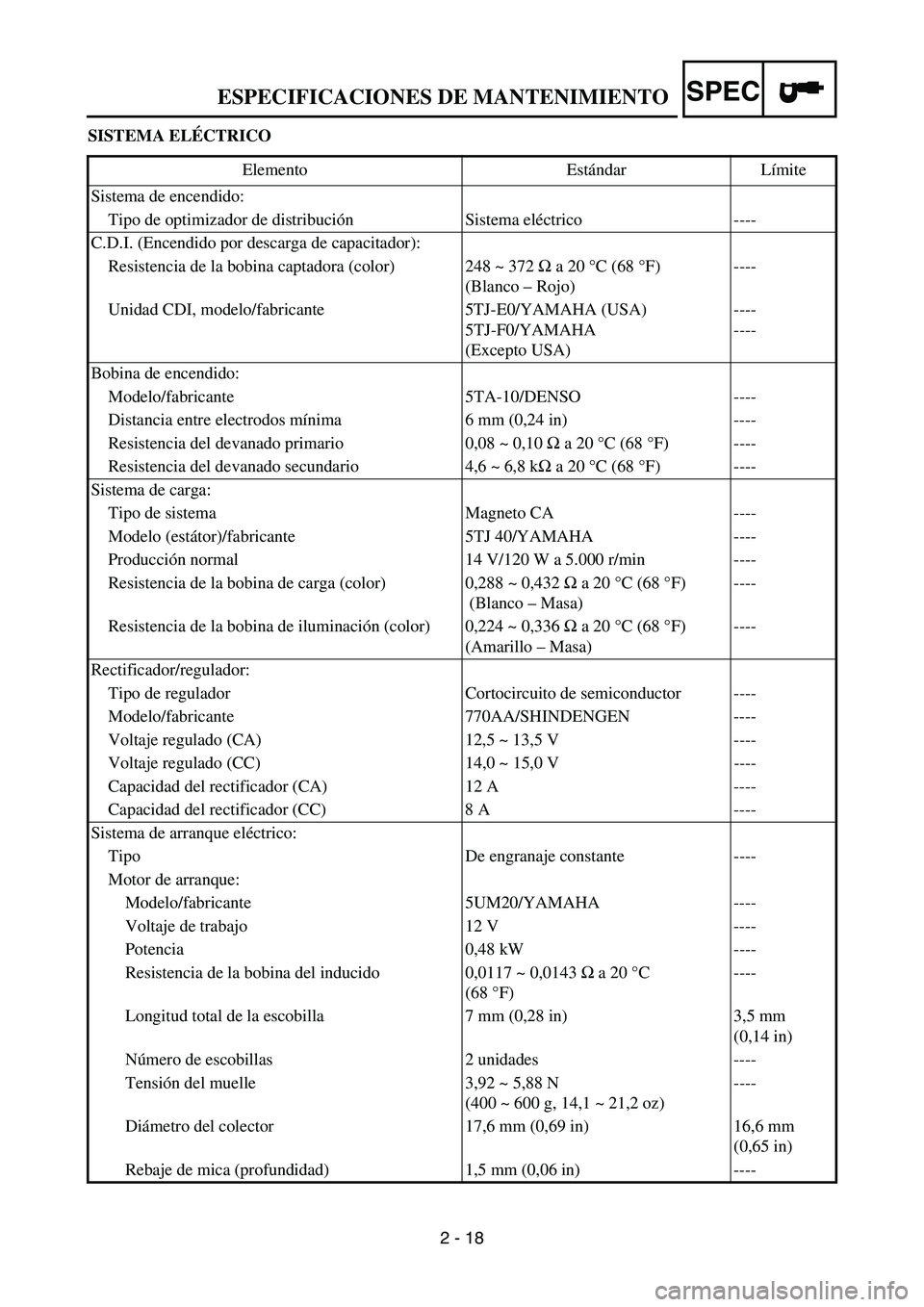

2 - 18 SISTEMA ELÉCTRICO
Elemento Estándar Límite
Sistema de encendido:
Tipo de optimizador de distribución Sistema eléctrico ----
C.D.I. (Encendido por descarga de capacitador):
Resistencia de la bobina captadora (color) 248 ~ 372 Ω a 20 °C (68 °F)
(Blanco – Rojo)----
Unidad CDI, modelo/fabricante 5TJ-E0/YAMAHA (USA)
5TJ-F0/YAMAHA
(Excepto USA)----
----
Bobina de encendido:
Modelo/fabricante 5TA-10/DENSO ----
Distancia entre electrodos mínima 6 mm (0,24 in) ----
Resistencia del devanado primario 0,08 ~ 0,10 Ω a 20 °C (68 °F) ----
Resistencia del devanado secundario 4,6 ~ 6,8 kΩ a 20 °C (68 °F) ----
Sistema de carga:
Tipo de sistema Magneto CA ----
Modelo (estátor)/fabricante 5TJ 40/YAMAHA ----
Producción normal 14 V/120 W a 5.000 r/min ----
Resistencia de la bobina de carga (color) 0,288 ~ 0,432 Ω a 20 °C (68 °F)
(Blanco – Masa)----
Resistencia de la bobina de iluminación (color) 0,224 ~ 0,336 Ω a 20 °C (68 °F)
(Amarillo – Masa)----
Rectificador/regulador:
Tipo de regulador Cortocircuito de semiconductor ----
Modelo/fabricante 770AA/SHINDENGEN ----
Voltaje regulado (CA) 12,5 ~ 13,5 V ----
Voltaje regulado (CC) 14,0 ~ 15,0 V ----
Capacidad del rectificador (CA) 12 A ----
Capacidad del rectificador (CC) 8 A ----
Sistema de arranque eléctrico:
Tipo De engranaje constante ----
Motor de arranque:
Modelo/fabricante 5UM20/YAMAHA ----
Voltaje de trabajo 12 V ----
Potencia 0,48 kW ----
Resistencia de la bobina del inducido 0,0117 ~ 0,0143 Ω a 20 °C
(68 °F)----
Longitud total de la escobilla 7 mm (0,28 in) 3,5 mm
(0,14 in)
Número de escobillas 2 unidades ----
Tensión del muelle 3,92 ~ 5,88 N
(400 ~ 600 g, 14,1 ~ 21,2 oz)----
Diámetro del colector 17,6 mm (0,69 in) 16,6 mm
(0,65 in)
Rebaje de mica (profundidad) 1,5 mm (0,06 in) ----
ESPECIFICACIONES DE MANTENIMIENTO

SPEC
2 - 19

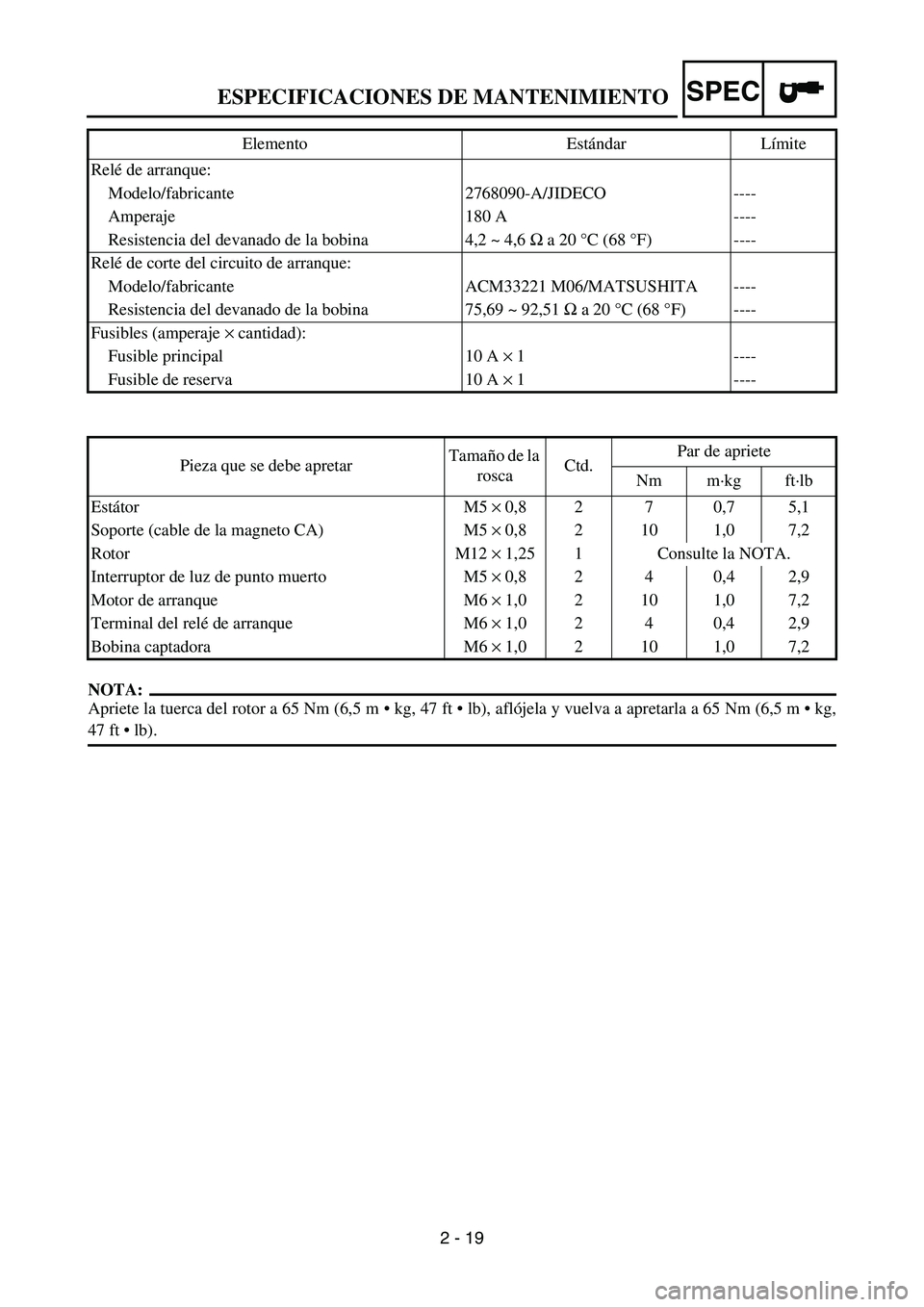

NOTA:
Apriete la tuerca del rotor a 65 Nm (6,5 m  kg, 47 ft  lb), aflójela y vuelva a apretarla a 65 Nm (6,5 m  kg,
47 ft  lb). Relé de arranque:
Modelo/fabricante 2768090-A/JIDECO ----
Amperaje 180 A ----
Resistencia del devanado de la bobina 4,2 ~ 4,6 Ω a 20 °C (68 °F) ----
Relé de corte del circuito de arranque:
Modelo/fabricante ACM33221 M06/MATSUSHITA ----
Resistencia del devanado de la bobina 75,69 ~ 92,51 Ω a 20 °C (68 °F) ----
Fusibles (amperaje × cantidad):
Fusible principal 10 A × 1 ----
Fusible de reserva 10 A × 1 ----
Pieza que se debe apretarTamaño de la
roscaCtd.Par de apriete
Nm m·kg ft·lb
Estátor M5 × 0,8 2 7 0,7 5,1
Soporte (cable de la magneto CA) M5 × 0,8 2 10 1,0 7,2
Rotor M12 × 1,25 1 Consulte la NOTA.
Interruptor de luz de punto muerto M5 × 0,8 2 4 0,4 2,9
Motor de arranque M6 × 1,0 2 10 1,0 7,2
Terminal del relé de arranque M6 × 1,0 2 4 0,4 2,9
Bobina captadora M6 × 1,0 2 10 1,0 7,2 Elemento Estándar Límite
ESPECIFICACIONES DE MANTENIMIENTO

SPEC
2 - 20

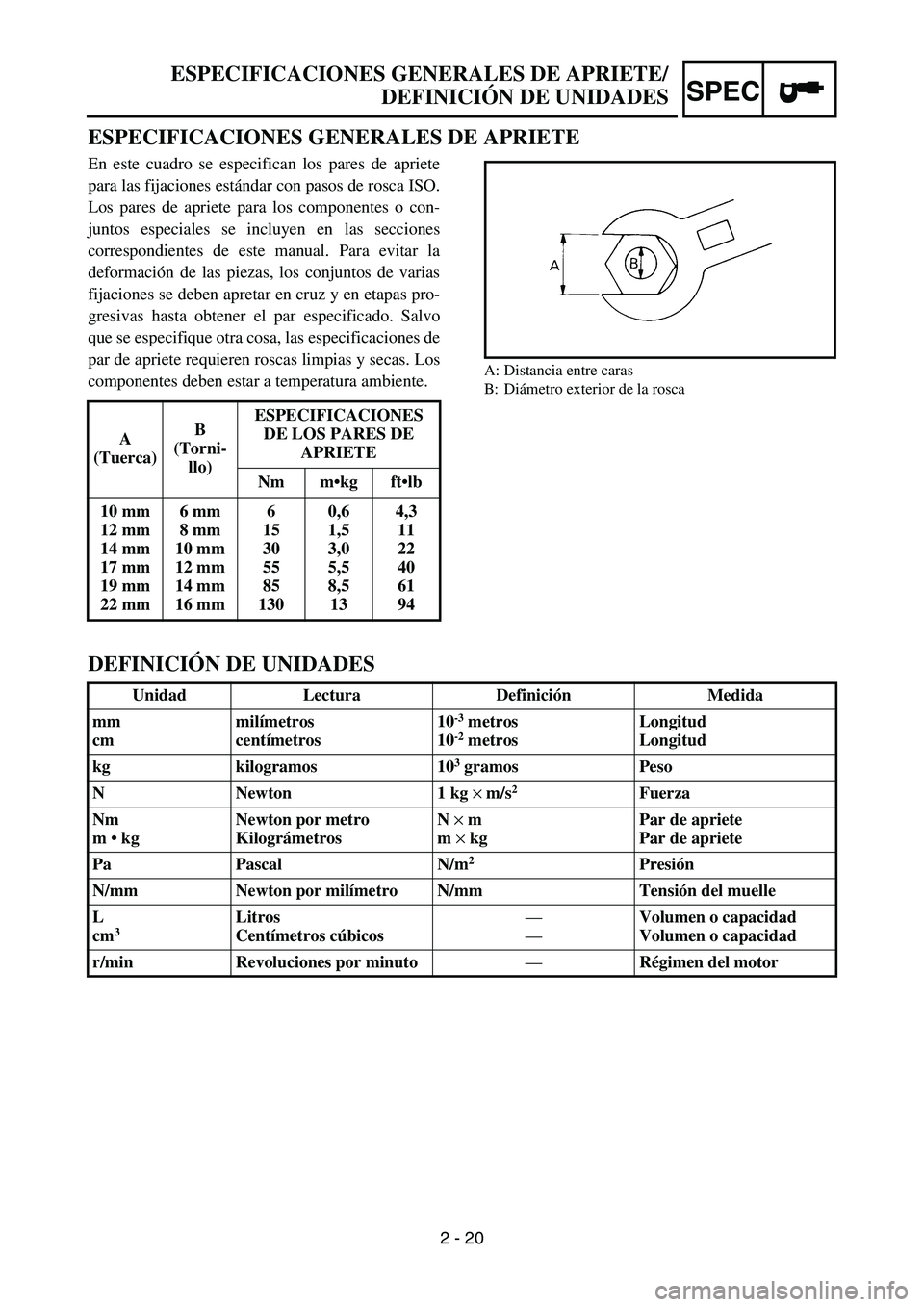

ESPECIFICACIONES GENERALES DE APRIETE
En este cuadro se especifican los pares de apriete
para las fijaciones estándar con pasos de rosca ISO.
Los pares de apriete para los componentes o con-
juntos especiales se incluyen en las secciones
correspondientes de este manual. Para evitar la
deformación de las piezas, los conjuntos de varias
fijaciones se deben apretar en cruz y en etapas pro-
gresivas hasta obtener el par especificado. Salvo
que se especifique otra cosa, las especificaciones de
par de apriete requieren roscas limpias y secas. Los
componentes deben estar a temperatura ambiente.
A: Distancia entre caras
B: Diámetro exterior de la rosca
DEFINICIÓN DE UNIDADES
A
(Tuerca)B
(Torni-
llo)ESPECIFICACIONES
DE LOS PARES DE
APRIETE
Nm mkg ftlb
10 mm
12 mm
14 mm
17 mm
19 mm
22 mm 6 mm
8 mm
10 mm
12 mm
14 mm
16 mm 6
15
30
55
85
1300,6
1,5
3,0
5,5
8,5
134,3
11
22
40
61
94
Unidad Lectura DefiniciónMedida
mm
cmmilímetros
centímetros10
-3 metros
10-2 metrosLongitud
Longitud
kg kilogramos 10
3 gramos Peso
N Newton 1 kg ×
m/s
2Fuerza
Nm
m  kgNewton por metro
KilográmetrosN ×
m
m ×
kgPar de apriete
Par de apriete
Pa Pascal N/m
2Presión
N/mm Newton por milímetro N/mm Tensión del muelle
L
cm
3 Litros
Centímetros cúbicos—
—Volumen o capacidad
Volumen o capacidad
r/min Revoluciones por minuto—
Régimen del motor
ESPECIFICACIONES GENERALES DE APRIETE/
DEFINICIÓN DE UNIDADES

2 - 23
SPEC
KABELFÜHRUNGS-
SCHAUBILD
1Kraftstofftank-Belüftungsschlauch
2Klemme
3Diode
4Warmstartzug
5Drosselklappensensor-Kabel
6Kabelbaum
7Buckel (Rahmen)
8Batterie-Minuskabel
9Starter-Kabel
0Leerlaufschalter-Kabel
ALichtmaschinen-Kabel
BBremsschlauch
CGleichrichter/Regler-Kabel
DVergaser-Entlüftungsschlauch
EVergaser-Überlaufschlauch
FAuffangtank-Belüftungsschlauch
DIAGRAMME DE
CHEMINEMENT DES
CABLES
1Durit de mise à l’air du réservoir de car-
burant
2Collier à pince
3Diode
4Câble de starter à chaud
5Fil du capteur de position de papillon des
gaz
6Faisceau de fils
7Bosse (cadre)
8Câble négatif de batterie
9Fil du démarreur
0Fil du contacteur de point mort
AFil de l’alternateur avec rotor à aimanta-
tion permanente
BDurit de frein
CFil du redresseur/régulateur
DDurit de mise à l’air du carburateur
EDurit de trop-plein du carburateur
FDurit de mise à l’air du réservoir de récu-
pération
DIAGRAMA DE
CABLEADO
1Tubo respiradero del depósito de combus-
tible
2Brida
3Diodo
4Cable de arranque en caliente
5Cable del sensor de posición del acelera-
dor
6Mazo de cables
7Montículo (bastidor)
8Cable negativo de la batería
9Cable del motor de arranque
0Cable del interruptor de luz de punto
muerto
ACable de la magneto CA
BTubo de freno
CCable del rectificador/regulador
DTubo respiradero del carburador
ETubo de desbordamiento del carburador
FTubo respiradero del depósito de recupe-
ración
DIAGRAMME DE CHEMINEMENT DES CABLES
KABELFÜHRUNGS-SCHAUBILD
DIAGRAMA DE CABLEADO

2 - 24
SPEC
ÈDas Ende des Kraftstofftank-Belüf-
tungsschlauchs durch die Bohrung in
der Lenkachse stecken.
ÉGaszug, Warmstartzug und Gleich-
richter/Regler-Kabel am Rahmen
befestigen. Klemmenende so positio-
nieren, dass es in Richtung der unte-
ren Seite des Warmstartzuges zeigt
und Kabelbinder abschneiden.
ÊDiode (an der Markierung), Gaszug
und Warmstartzug am Rahmen befes-
tigen. Klemmenende so positionie-
ren, dass es in Richtung unterer
Rahmen zeigt und das Kabelbinde-
rende nach unten zeigt.
ËKabelbaum, Drosselklappensensor-
Kabel und Kupplungszug am Rahmen
befestigen. Die Klemme durch das
Loch in der Halterung (Sekundärluft-
Abschaltventil) führen. Klemmenende
so positionieren, dass es in Richtung
unterer Rahmen zeigt und überste-
hendes Kabelbinderende abschnei-
den.
ÌDrosselklappensensor-Kabel am Rah-
men befestigen. Klemmenende so
positionieren, dass es in Richtung
unterer Rahmen zeigt und überste-
hendes Kabelbinderende abschnei-
den.
ÍDie Vergaser-Entlüftungs- und Über-
lauf- sowie Auffangtank-Belüftungs-
schlauch zwischen Pleuel und
Rahmenquerrohr führen.
ÎDas Leerlaufschalter-Kabel hinter die
Motorhalterung führen.
ÏLeerlaufschalter- und Lichtmaschi-
nen-Kabel am Rahmen befestigen.
Klemmenende so positionieren, dass
es in Richtung Außenseite des Rah-
mens zeigt und das Kabelbinderende
in Richtung hinterer Rahmen. ÈInsérer l’extrémité de la durit de mise à
l’air du réservoir de carburant dans l’ori-
fice de la colonne de direction.
ÉFixer le câble des gaz, le câble de starter à
chaud et le fil du redresseur/régulateur au
cadre. Rechercher l’extrémité du collier à
pince orienté vers le côté inférieur du
câble de starter à chaud et couper l’extré-
mité du collier.
ÊFixer la diode (au repère), le câble des gaz
et le câble de starter à chaud au cadre.
Rechercher l’extrémité du collier à pince
orienté vers le côté inférieur droit du
cadre en plaçant l’extrémité du collier
vers le bas.
ËFixer le faisceau de fils, le fil du capteur
de position de papillon des gaz et le câble
d’embrayage au cadre. Acheminer le col-
lier à pince dans l’orifice du support (cla-
pet de coupure d’air). Rechercher
l’extrémité du collier à pince orienté vers
le côté inférieur du cadre et couper
l’extrémité du collier.
ÌFixer le fil du capteur de position de
papillon des gaz au cadre. Rechercher
l’extrémité du collier à pince orienté vers
le côté inférieur du cadre et couper
l’extrémité du collier.
ÍAcheminer les durits de mise à l’air du
carburateur, la durit de trop-plein du car-
burateur et la durit de mise à l’air du
réservoir de récupération entre la bielle et
la traverse tubulaire (cadre).
ÎAcheminer le fil du contacteur de point
mort à l’intérieur du support de moteur.
ÏFixer le fil du contacteur de point mort et
le fil de l’alternateur avec rotor à aimanta-
tion permanente au cadre. Rechercher
l’extrémité du collier à pince orienté vers
l’extérieur du cadre et l’extrémité du col-
lier orienté vers l’arrière du cadre.ÈIntroduzca el extremo del tubo respira-
dero del depósito de combustible por el
orificio del vástago de la dirección.
ÉSujete el cable del acelerador, el cable de
arranque en caliente y el cable del rectifi-
cador/regulador en el bastidor. Localice el
extremo de la brida encarada hacia la
parte inferior del cable de arranque en
caliente y corte el extremo.
ÊSujete el diodo (por la marca), el cable del
acelerador y el cable de arranque en
caliente en el bastidor. Localice el
extremo de la brida encarada hacia la
parte inferior derecha del bastidor y con el
extremo encarado hacia abajo.
ËSujete el mazo de cables, el cable del sen-
sor de posición del acelerador y el cable
de embrague al bastidor. Pase la brida por
el orificio del apoyo (válvula de corte de
aire). Localice el extremo de la brida
encarada hacia la parte inferior del basti-
dor y corte el extremo.
ÌSujete el cable del sensor de posición del
acelerador en el bastidor. Localice el
extremo de la brida encarada hacia la
parte inferior del bastidor y corte el
extremo.
ÍPase los tubos respiraderos del carbura-
dor, el tubo de rebosamiento del carbura-
dor y el tubo respiradero del depósito de
recuperación entre la biela y el tubo trans-
versal (bastidor).
ÎPase el cable del interruptor de punto
muerto por el interior del soporte del
motor.
ÏSujete el cable del interruptor de luz de
punto muerto y el cable de la magneto CA
en el bastidor. Localice el extremo de la
brida encarada hacia el exterior del basti-
dor y con el extremo encarado hacia la
parte posterior de éste.
DIAGRAMME DE CHEMINEMENT DES CABLES
KABELFÜHRUNGS-SCHAUBILD
DIAGRAMA DE CABLEADO

2 - 25
SPEC

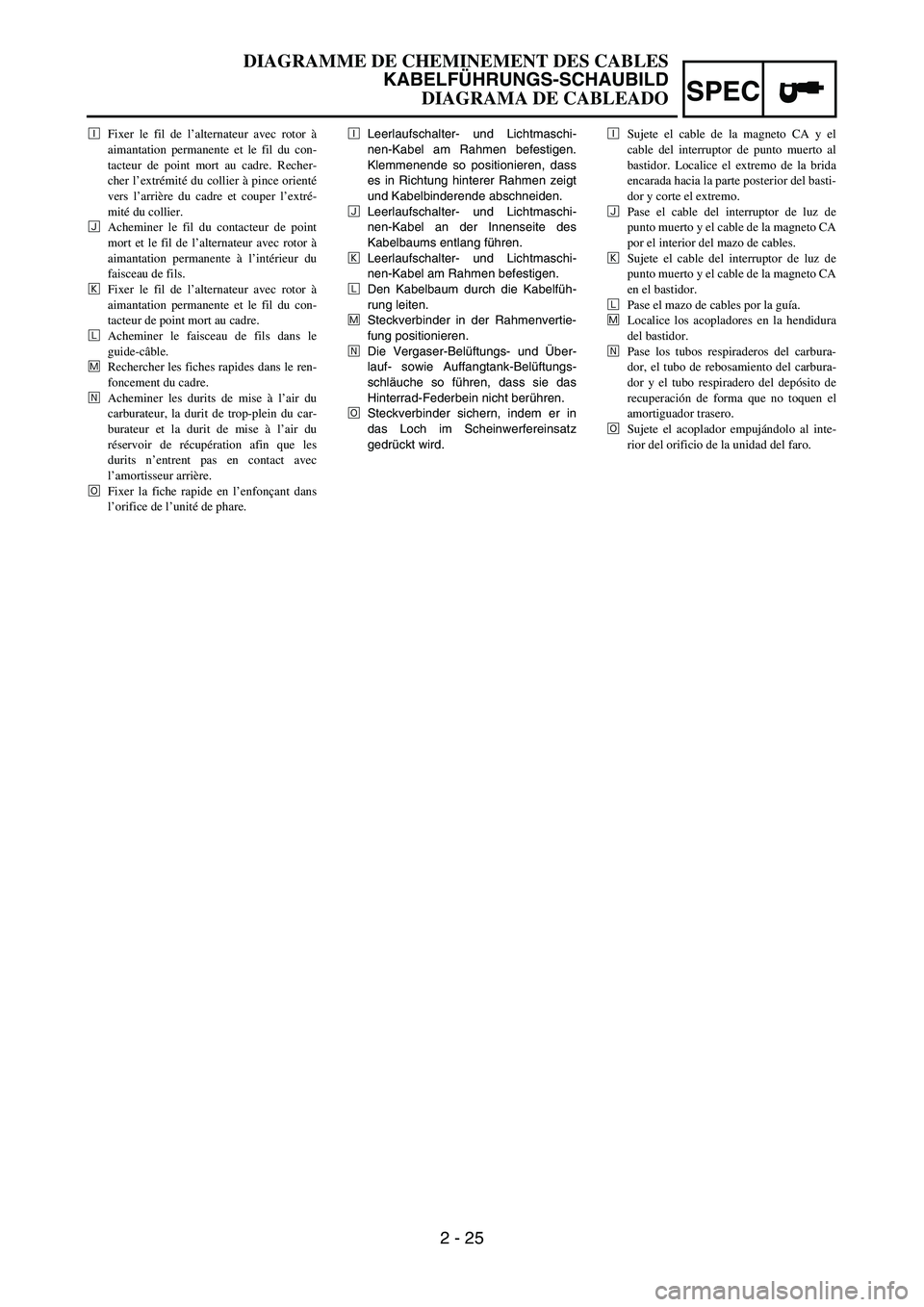

ÐLeerlaufschalter- und Lichtmaschi-
nen-Kabel am Rahmen befestigen.
Klemmenende so positionieren, dass
es in Richtung hinterer Rahmen zeigt
und Kabelbinderende abschneiden.
ÑLeerlaufschalter- und Lichtmaschi-
nen-Kabel an der Innenseite des
Kabelbaums entlang führen.
ÒLeerlaufschalter- und Lichtmaschi-
nen-Kabel am Rahmen befestigen.
ÓDen Kabelbaum durch die Kabelfüh-
rung leiten.
ÔSteckverbinder in der Rahmenvertie-
fung positionieren.
ÕDie Vergaser-Belüftungs- und Über-
lauf- sowie Auffangtank-Belüftungs-
schläuche so führen, dass sie das
Hinterrad-Federbein nicht berühren.
ÖSteckverbinder sichern, indem er in
das Loch im Scheinwerfereinsatz
gedrückt wird. ÐFixer le fil de l’alternateur avec rotor à
aimantation permanente et le fil du con-
tacteur de point mort au cadre. Recher-
cher l’extrémité du collier à pince orienté
vers l’arrière du cadre et couper l’extré-
mité du collier.
ÑAcheminer le fil du contacteur de point
mort et le fil de l’alternateur avec rotor à
aimantation permanente à l’intérieur du
faisceau de fils.
ÒFixer le fil de l’alternateur avec rotor à
aimantation permanente et le fil du con-
tacteur de point mort au cadre.
ÓAcheminer le faisceau de fils dans le
guide-câble.
ÔRechercher les fiches rapides dans le ren-
foncement du cadre.
ÕAcheminer les durits de mise à l’air du
carburateur, la durit de trop-plein du car-
burateur et la durit de mise à l’air du
réservoir de récupération afin que les
durits n’entrent pas en contact avec
l’amortisseur arrière.
ÖFixer la fiche rapide en l’enfonçant dans
l’orifice de l’unité de phare.ÐSujete el cable de la magneto CA y el
cable del interruptor de punto muerto al
bastidor. Localice el extremo de la brida
encarada hacia la parte posterior del basti-
dor y corte el extremo.
ÑPase el cable del interruptor de luz de
punto muerto y el cable de la magneto CA
por el interior del mazo de cables.
ÒSujete el cable del interruptor de luz de
punto muerto y el cable de la magneto CA
en el bastidor.
ÓPase el mazo de cables por la guía.
ÔLocalice los acopladores en la hendidura
del bastidor.
ÕPase los tubos respiraderos del carbura-
dor, el tubo de rebosamiento del carbura-
dor y el tubo respiradero del depósito de
recuperación de forma que no toquen el
amortiguador trasero.
ÖSujete el acoplador empujándolo al inte-
rior del orificio de la unidad del faro.

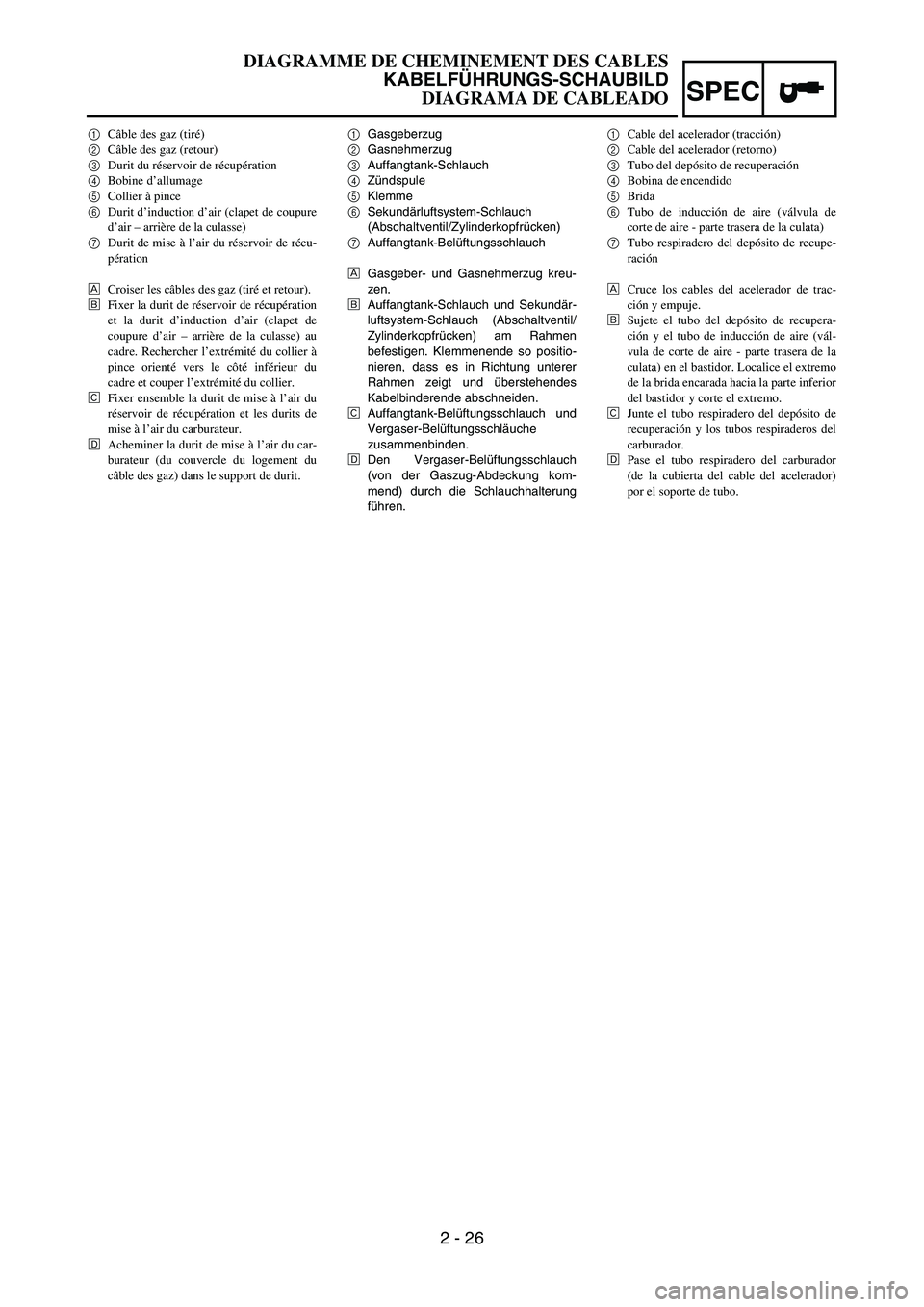

DIAGRAMME DE CHEMINEMENT DES CABLES
KABELFÜHRUNGS-SCHAUBILD
DIAGRAMA DE CABLEADO

2 - 26
SPEC
1Gasgeberzug
2Gasnehmerzug
3Auffangtank-Schlauch
4Zündspule
5Klemme
6Sekundärluftsystem-Schlauch
(Abschaltventil/Zylinderkopfrücken)
7Auffangtank-Belüftungsschlauch
ÈGasgeber- und Gasnehmerzug kreu-
zen.
ÉAuffangtank-Schlauch und Sekundär-
luftsystem-Schlauch (Abschaltventil/
Zylinderkopfrücken) am Rahmen
befestigen. Klemmenende so positio-
nieren, dass es in Richtung unterer
Rahmen zeigt und überstehendes
Kabelbinderende abschneiden.
ÊAuffangtank-Belüftungsschlauch und
Vergaser-Belüftungsschläuche
zusammenbinden.
ËDen Vergaser-Belüftungsschlauch
(von der Gaszug-Abdeckung kom-
mend) durch die Schlauchhalterung
führen. 1Câble des gaz (tiré)
2Câble des gaz (retour)
3Durit du réservoir de récupération
4Bobine d’allumage
5Collier à pince
6Durit d’induction d’air (clapet de coupure
d’air – arrière de la culasse)
7Durit de mise à l’air du réservoir de récu-
pération
ÈCroiser les câbles des gaz (tiré et retour).
ÉFixer la durit de réservoir de récupération
et la durit d’induction d’air (clapet de
coupure d’air – arrière de la culasse) au
cadre. Rechercher l’extrémité du collier à
pince orienté vers le côté inférieur du
cadre et couper l’extrémité du collier.
ÊFixer ensemble la durit de mise à l’air du
réservoir de récupération et les durits de
mise à l’air du carburateur.
ËAcheminer la durit de mise à l’air du car-
burateur (du couvercle du logement du
câble des gaz) dans le support de durit.1Cable del acelerador (tracción)
2Cable del acelerador (retorno)
3Tubo del depósito de recuperación
4Bobina de encendido
5Brida
6Tubo de inducción de aire (válvula de
corte de aire - parte trasera de la culata)
7Tubo respiradero del depósito de recupe-
ración
ÈCruce los cables del acelerador de trac-
ción y empuje.
ÉSujete el tubo del depósito de recupera-
ción y el tubo de inducción de aire (vál-
vula de corte de aire - parte trasera de la
culata) en el bastidor. Localice el extremo
de la brida encarada hacia la parte inferior
del bastidor y corte el extremo.
ÊJunte el tubo respiradero del depósito de
recuperación y los tubos respiraderos del
carburador.
ËPase el tubo respiradero del carburador
(de la cubierta del cable del acelerador)
por el soporte de tubo.

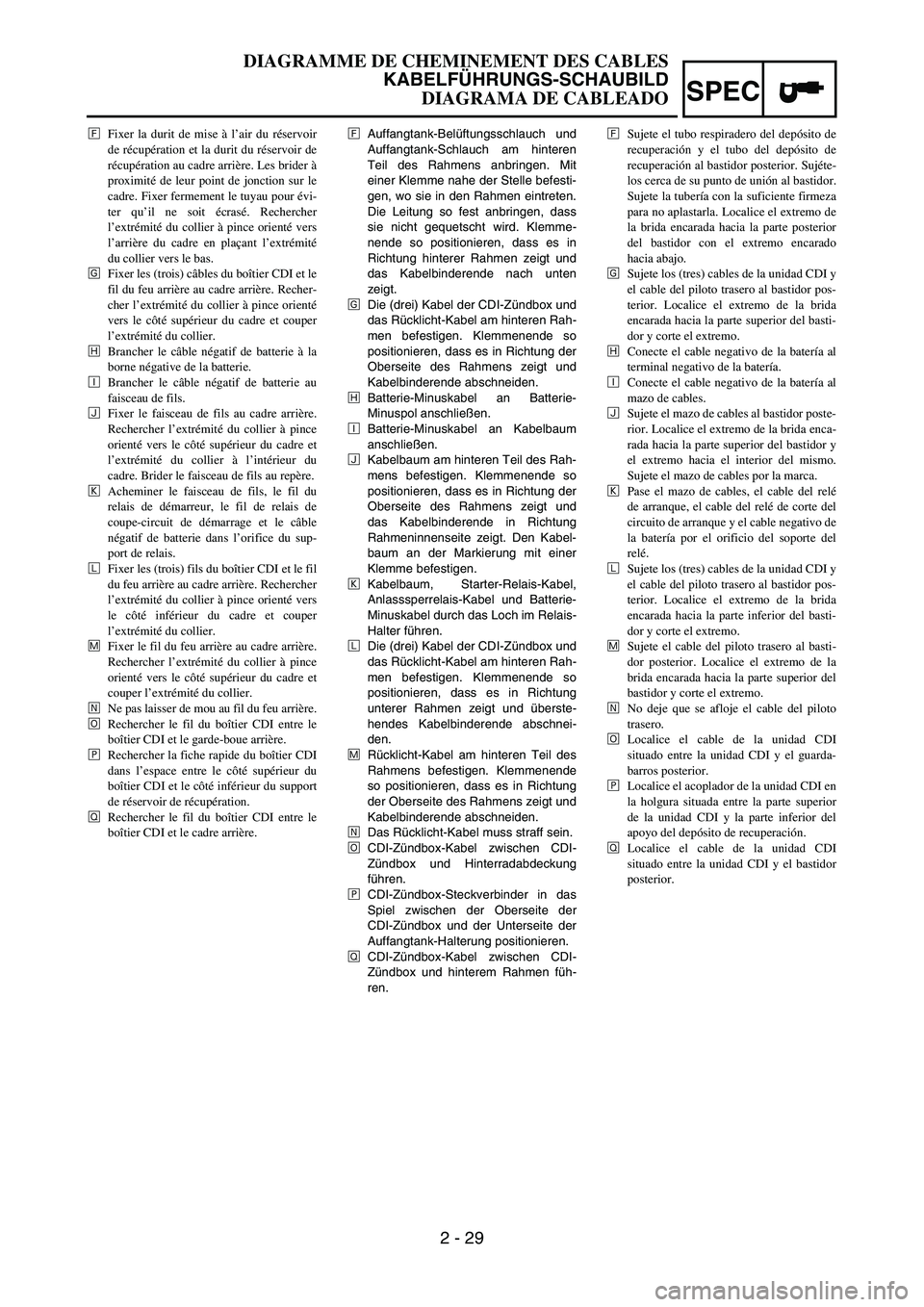

DIAGRAMME DE CHEMINEMENT DES CABLES
KABELFÜHRUNGS-SCHAUBILD
DIAGRAMA DE CABLEADO

2 - 29
SPEC
ÍAuffangtank-Belüftungsschlauch und
Auffangtank-Schlauch am hinteren
Teil des Rahmens anbringen. Mit
einer Klemme nahe der Stelle befesti-
gen, wo sie in den Rahmen eintreten.
Die Leitung so fest anbringen, dass
sie nicht gequetscht wird. Klemme-
nende so positionieren, dass es in
Richtung hinterer Rahmen zeigt und
das Kabelbinderende nach unten
zeigt.
ÎDie (drei) Kabel der CDI-Zündbox und
das Rücklicht-Kabel am hinteren Rah-
men befestigen. Klemmenende so
positionieren, dass es in Richtung der
Oberseite des Rahmens zeigt und
Kabelbinderende abschneiden.
ÏBatterie-Minuskabel an Batterie-
Minuspol anschließen.
ÐBatterie-Minuskabel an Kabelbaum
anschließen.
ÑKabelbaum am hinteren Teil des Rah-
mens befestigen. Klemmenende so
positionieren, dass es in Richtung der
Oberseite des Rahmens zeigt und
das Kabelbinderende in Richtung
Rahmeninnenseite zeigt. Den Kabel-
baum an der Markierung mit einer
Klemme befestigen.
ÒKabelbaum, Starter-Relais-Kabel,
Anlasssperrelais-Kabel und Batterie-
Minuskabel durch das Loch im Relais-
Halter führen.
ÓDie (drei) Kabel der CDI-Zündbox und
das Rücklicht-Kabel am hinteren Rah-
men befestigen. Klemmenende so
positionieren, dass es in Richtung
unterer Rahmen zeigt und überste-
hendes Kabelbinderende abschnei-
den.
ÔRücklicht-Kabel am hinteren Teil des
Rahmens befestigen. Klemmenende
so positionieren, dass es in Richtung
der Oberseite des Rahmens zeigt und
Kabelbinderende abschneiden.
ÕDas Rücklicht-Kabel muss straff sein.
ÖCDI-Zündbox-Kabel zwischen CDI-
Zündbox und Hinterradabdeckung
führen.
×CDI-Zündbox-Steckverbinder in das
Spiel zwischen der Oberseite der
CDI-Zündbox und der Unterseite der
Auffangtank-Halterung positionieren.
ØCDI-Zündbox-Kabel zwischen CDI-
Zündbox und hinterem Rahmen füh-
ren. ÍFixer la durit de mise à l’air du réservoir
de récupération et la durit du réservoir de
récupération au cadre arrière. Les brider à
proximité de leur point de jonction sur le
cadre. Fixer fermement le tuyau pour évi-
ter qu’il ne soit écrasé. Rechercher
l’extrémité du collier à pince orienté vers
l’arrière du cadre en plaçant l’extrémité
du collier vers le bas.
ÎFixer les (trois) câbles du boîtier CDI et le
fil du feu arrière au cadre arrière. Recher-
cher l’extrémité du collier à pince orienté
vers le côté supérieur du cadre et couper
l’extrémité du collier.
ÏBrancher le câble négatif de batterie à la
borne négative de la batterie.
ÐBrancher le câble négatif de batterie au
faisceau de fils.
ÑFixer le faisceau de fils au cadre arrière.
Rechercher l’extrémité du collier à pince
orienté vers le côté supérieur du cadre et
l’extrémité du collier à l’intérieur du
cadre. Brider le faisceau de fils au repère.
ÒAcheminer le faisceau de fils, le fil du
relais de démarreur, le fil de relais de
coupe-circuit de démarrage et le câble
négatif de batterie dans l’orifice du sup-
port de relais.
ÓFixer les (trois) fils du boîtier CDI et le fil
du feu arrière au cadre arrière. Rechercher
l’extrémité du collier à pince orienté vers
le côté inférieur du cadre et couper
l’extrémité du collier.
ÔFixer le fil du feu arrière au cadre arrière.
Rechercher l’extrémité du collier à pince
orienté vers le côté supérieur du cadre et
couper l’extrémité du collier.
ÕNe pas laisser de mou au fil du feu arrière.
ÖRechercher le fil du boîtier CDI entre le
boîtier CDI et le garde-boue arrière.
×Rechercher la fiche rapide du boîtier CDI
dans l’espace entre le côté supérieur du
boîtier CDI et le côté inférieur du support
de réservoir de récupération.
ØRechercher le fil du boîtier CDI entre le
boîtier CDI et le cadre arrière.ÍSujete el tubo respiradero del depósito de
recuperación y el tubo del depósito de
recuperación al bastidor posterior. Sujéte-
los cerca de su punto de unión al bastidor.
Sujete la tubería con la suficiente firmeza
para no aplastarla. Localice el extremo de
la brida encarada hacia la parte posterior
del bastidor con el extremo encarado
hacia abajo.
ÎSujete los (tres) cables de la unidad CDI y
el cable del piloto trasero al bastidor pos-
terior. Localice el extremo de la brida
encarada hacia la parte superior del basti-
dor y corte el extremo.
ÏConecte el cable negativo de la batería al
terminal negativo de la batería.
ÐConecte el cable negativo de la batería al
mazo de cables.
ÑSujete el mazo de cables al bastidor poste-
rior. Localice el extremo de la brida enca-
rada hacia la parte superior del bastidor y
el extremo hacia el interior del mismo.
Sujete el mazo de cables por la marca.
ÒPase el mazo de cables, el cable del relé
de arranque, el cable del relé de corte del
circuito de arranque y el cable negativo de
la batería por el orificio del soporte del
relé.
ÓSujete los (tres) cables de la unidad CDI y
el cable del piloto trasero al bastidor pos-
terior. Localice el extremo de la brida
encarada hacia la parte inferior del basti-
dor y corte el extremo.
ÔSujete el cable del piloto trasero al basti-
dor posterior. Localice el extremo de la
brida encarada hacia la parte superior del
bastidor y corte el extremo.
ÕNo deje que se afloje el cable del piloto
trasero.
ÖLocalice el cable de la unidad CDI
situado entre la unidad CDI y el guarda-
barros posterior.
×Localice el acoplador de la unidad CDI en
la holgura situada entre la parte superior
de la unidad CDI y la parte inferior del
apoyo del depósito de recuperación.
ØLocalice el cable de la unidad CDI
situado entre la unidad CDI y el bastidor
posterior.
DIAGRAMME DE CHEMINEMENT DES CABLES
KABELFÜHRUNGS-SCHAUBILD
DIAGRAMA DE CABLEADO

INSP
ADJ

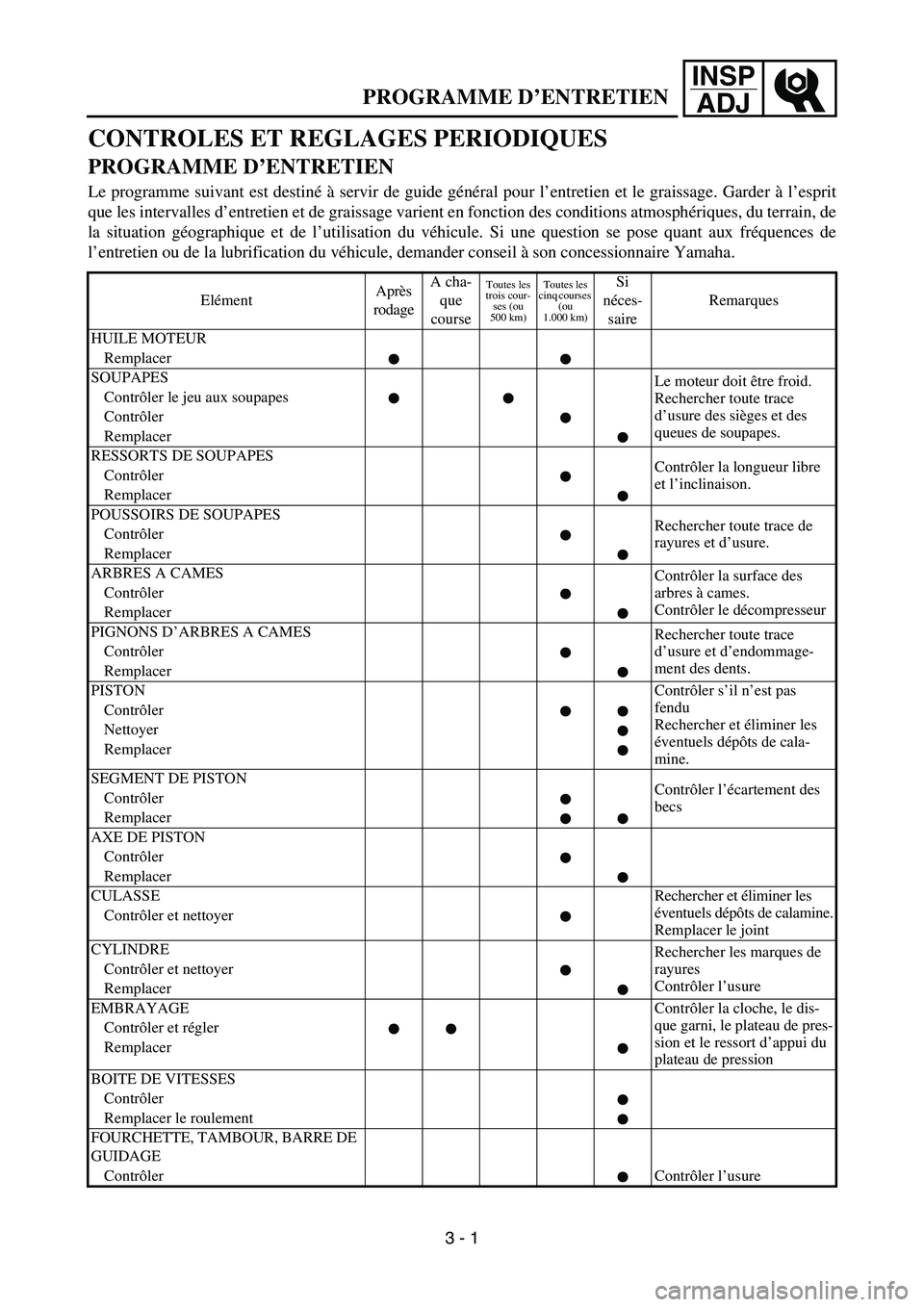

CONTROLES ET REGLAGES PERIODIQUES
PROGRAMME D’ENTRETIEN
Le programme suivant est destiné à servir de guide général pour l’entretien et le graissage. Garder à l’esprit
que les intervalles d’entretien et de graissage varient en fonction des conditions atmosphériques, du terrain, de
la situation géographique et de l’utilisation du véhicule. Si une question se pose quant aux fréquences de
l’entretien ou de la lubrification du véhicule, demander conseil à son concessionnaire Yamaha.
ElémentAprès
rodageA cha-
que
course
Toutes les
trois cour-
ses (ou
500 km)Toutes les
cinq courses
(ou
1.000 km)Si
néces-
saireRemarques
HUILE MOTEUR
Remplacer
SOUPAPES
Le moteur doit être froid.
Rechercher toute trace
d’usure des sièges et des
queues de soupapes. Contrôler le jeu aux soupapes
Contrôler
Remplacer
RESSORTS DE SOUPAPES
Contrôler la longueur libre
et l’inclinaison. Contrôler
Remplacer
POUSSOIRS DE SOUPAPES
Rechercher toute trace de
rayures et d’usure. Contrôler
Remplacer
ARBRES A CAMES
Contrôler la surface des
arbres à cames.
Contrôler le décompresseur Contrôler
Remplacer
PIGNONS D’ARBRES A CAMES
Rechercher toute trace
d’usure et d’endommage-
ment des dents. Contrôler
Remplacer
PISTONContrôler s’il n’est pas
fendu
Rechercher et éliminer les
éventuels dépôts de cala-
mine. Contrôler
Nettoyer
Remplacer
SEGMENT DE PISTON
Contrôler l’écartement des
becs Contrôler
Remplacer
AXE DE PISTON
Contrôler
Remplacer
CULASSE Rechercher et éliminer les
éventuels dépôts de calamine.
Remplacer le joint Contrôler et nettoyer
CYLINDRE
Rechercher les marques de
rayures
Contrôler l’usure Contrôler et nettoyer
Remplacer
EMBRAYAGE Contrôler la cloche, le dis-
que garni, le plateau de pres-
sion et le ressort d’appui du
plateau de pression Contrôler et régler
Remplacer
BOITE DE VITESSES
Contrôler
Remplacer le roulement
FOURCHETTE, TAMBOUR, BARRE DE
GUIDAGE
Contrôler Contrôler l’usure
PROGRAMME D’ENTRETIEN
3 - 1

INSP
ADJ

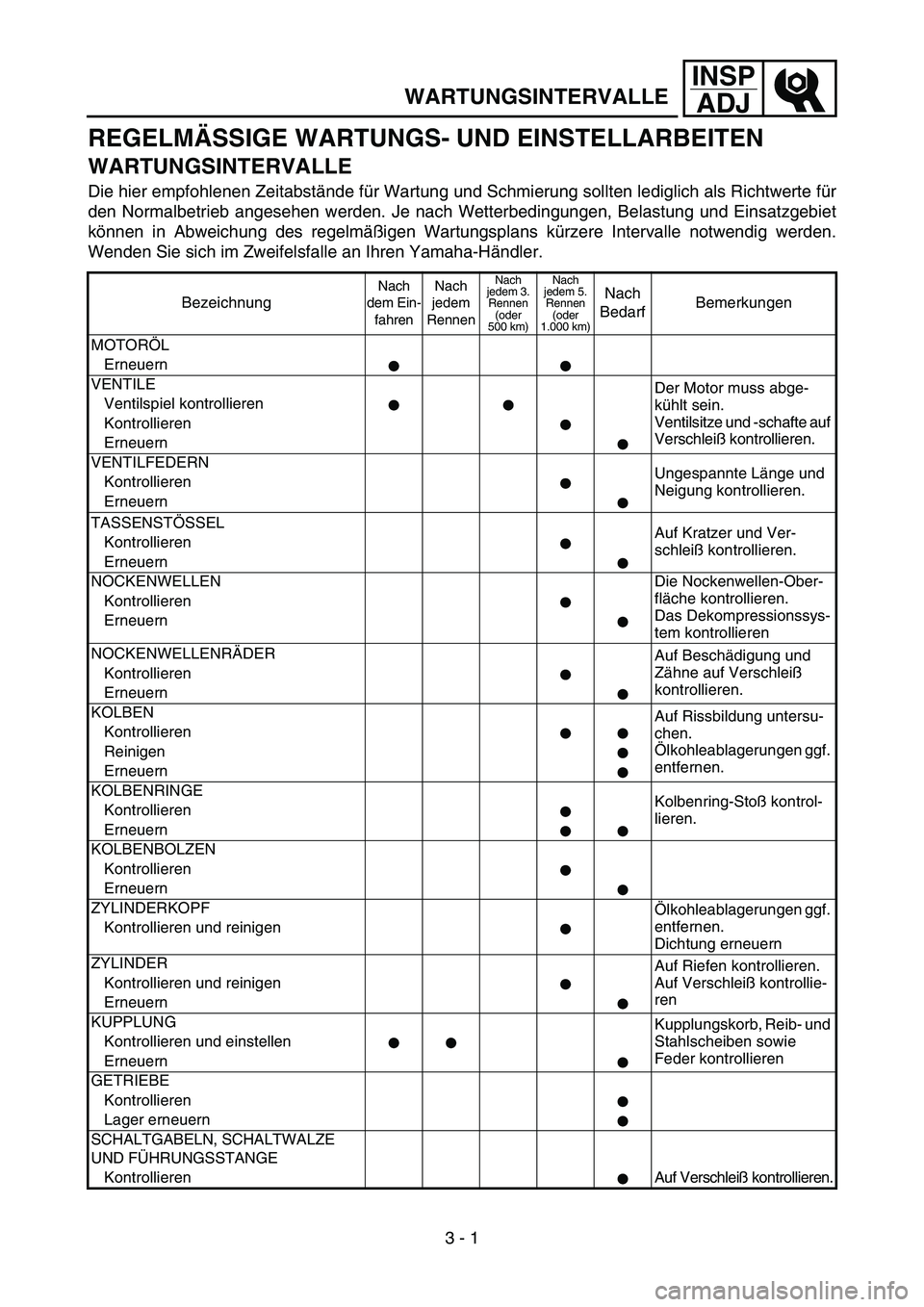

REGELMÄSSIGE WARTUNGS- UND EINSTELLARBEITEN
WARTUNGSINTERVALLE
Die hier empfohlenen Zeitabstände für Wartung und Schmierung sollten lediglich als Richtwerte für
den Normalbetrieb angesehen werden. Je nach Wetterbedingungen, Belastung und Einsatzgebiet
können in Abweichung des regelmäßigen Wartungsplans kürzere Intervalle notwendig werden.
Wenden Sie sich im Zweifelsfalle an Ihren Yamaha-Händler.
Bezeichnung
Nach
dem Ein-
fahrenNach
jedem
RennenNach
jedem 3.
Rennen
(oder
500 km)Nach
jedem 5.
Rennen
(oder
1.000 km)Nach
BedarfBemerkungen
MOTORÖL
Erneuern
VENTILE
Der Motor muss abge-
kühlt sein.
Ventilsitze und -schafte auf
Verschleiß kontrollieren. Ventilspiel kontrollieren
Kontrollieren
Erneuern
VENTILFEDERN
Ungespannte Länge und
Neigung kontrollieren. Kontrollieren
Erneuern
TASSENSTÖSSEL
Auf Kratzer und Ver-
schleiß kontrollieren. Kontrollieren
Erneuern
NOCKENWELLEN Die Nockenwellen-Ober-
fläche kontrollieren.
Das Dekompressionssys-
tem kontrollieren Kontrollieren
Erneuern
NOCKENWELLENRÄDER
Auf Beschädigung und
Zähne auf Verschleiß
kontrollieren. Kontrollieren
Erneuern
KOLBEN
Auf Rissbildung untersu-
chen.
Ölkohleablagerungen ggf.
entfernen. Kontrollieren
Reinigen
Erneuern
KOLBENRINGE
Kolbenring-Stoß kontrol-
lieren. Kontrollieren
Erneuern
KOLBENBOLZEN
Kontrollieren
Erneuern
ZYLINDERKOPF
Ölkohleablagerungen ggf.
entfernen.
Dichtung erneuern Kontrollieren und reinigen
ZYLINDER
Auf Riefen kontrollieren.
Auf Verschleiß kontrollie-
ren Kontrollieren und reinigen
Erneuern
KUPPLUNG
Kupplungskorb, Reib- und
Stahlscheiben sowie
Feder kontrollieren Kontrollieren und einstellen
Erneuern
GETRIEBE
Kontrollieren
Lager erneuern
SCHALTGABELN, SCHALTWALZE
UND FÜHRUNGSSTANGE
Kontrollieren Auf Verschleiß kontrollieren.
WARTUNGSINTERVALLE
3 - 1
