ESP YAMAHA WR 450F 2007 Owner's Manual

GEN
INFO
Rückstellung
HINWEIS:
Rückstellung kann auf beide folgen-
den Weisen erfolgen.
Rückstellung ist möglich, während
der Timer in Betrieb ist:
Tageskilometerzähler A.
Rückstellung ist möglich während
der Timer nicht in Betrieb ist:
Tageskilometerzählers A und
Timer zurückstellen.
Tageskilometerzähler A (TRIP A)
zurückstellen
1. Sicherstellen, dass der Timer in
Betrieb ist. Ist der Timer nicht in
Betrieb, kann dieser durch
gleichzeitiges Drücken der Tas-
ten “SLCT1” und “SLCT2”
gestartet werden.
2. Die Anzeige des Tageskilometer-
zählers A (TRIP A) durch mindes-
tens 2 Sekunden langes Drücken
der Taste “RST” zurückstellen.
HINWEIS:
Nach der Rückstellung blinken
und die Tageskilometerzähleran-
zeige vier Sekunden lang.
Tageskilometerzähler A (TRIP A)
und Timer zurückstellen
1. Sicherstellen, dass der Timer
nicht in Betrieb ist. Ist der Timer
in Betrieb, kann dieser durch
gleichzeitiges Drücken der Tas-
ten “SLCT1” und “SLCT2”
gestoppt werden.
2. Den Timer zurückstellen, indem
die Taste “RST” mindestens 2
Sekunden lang gedrückt wird.
HINWEIS:
Nach der Rückstellung stehen Timer
und Tageskilometerzähler bereit.
Ein automatischer Start stellt den
Timer in gleicher Weise bereit. Ein
manueller Startversuch stellt den
Timer ebenfalls in gleicher Weise
bereit.
Tageskilometerzähleranzeige A
(TRIP A) ändern
1. Die Kilometeranzeige durch Drü-
cken der Taste “SLCT1” (Plus)
oder der Taste “SLCT2” (Minus)
verändern. Wird die Taste länger
gedrückt, laufen die Ziffern
schneller ab.
HINWEIS:
Eine Änderung kann vorgenommen
werden, ob der Timer in Betrieb ist
oder nicht.
Remise à zéro des données de mesure
N.B.:
La remise à zéro peut être effectuée des
deux manières suivantes.
La remise à zéro est possible pendant la
mesure:
Remettre à zéro le totalisateur journa-
lier A.
La remise à zéro est possible lorsque la
mesure est désactivée:
Remettre à zéro le totalisateur journa-
lier A et le chronomètre.
Remise à zéro du totalisateur journalier
A (TRIP A)
1. Vérifier que le chronomètre est en
fonctionnement. S’il ne l’est pas,
lancer le chronomètre en appuyant
sur les boutons “SLCT1” et
“SLCT2” en même temps.
2. Réinitialiser le totalisateur journa-
lier A (TRIP A) en appuyant sur le
bouton “RST” pendant 2 secondes
minimum.
N.B.:
Une fois la remise à zéro effectuée,
l’affichage et celui de la distance
parcourue clignotent pendant quatre
secondes.
Remise à zéro du totalisateur journalier
A (TRIP A) et du chronomètre
1. Vérifier que le chronomètre n’est
pas en fonctionnement. S’il l’est,
arrêter le chronomètre en appuyant
sur les boutons “SLCT1” et
“SLCT2” en même temps.
2. Remettre à zéro toutes les données
mesurées en appuyant sur le bouton
“RST” pendant 2 secondes minimum.
N.B.:
La remise à zéro réinitialise l’affi-
chage du chronomètre et de la distance
parcourue et désactive les mesures.
Les tentatives de démarrage automati-
que désactivent également la mesure,
de même que celles de démarrage
manuel.
Correction du totalisateur journalier
A (TRIP A)
1. Changer la distance parcourue en
appuyant sur le bouton “SLCT1”
(plus) ou “SLCT2” (moins).
Appuyer longuement sur le bouton
accélère la modification.
N.B.:
Des modifications peuvent être apportées
à n’importe quel moment lorsque la
mesure du chronomètre est activée ou non.
Puesta a cero del cronómetro
NOTA:
El cronómetro se puede poner a cero de
las dos maneras siguientes.
El cronómetro se puede poner a cero
mientras está funcionando:
Ponga a cero el cuentakilómetros par-
cial A.
El cronómetro se puede poner a cero
mientras no está funcionando:
Ponga a cero el cuentakilómetros par-
cial A y el cronómetro.
Puesta a cero del cuentakilómetros par-
cial A (TRIP A)
1. Compruebe que el cronómetro esté
funcionando. Si el cronómetro no
está funcionando, póngalo en mar-
cha pulsando el botón “SLCT1” y el
botón “SLCT2” al mismo tiempo.
2. Ponga a cero el cuentakilómetros
parcial A (TRIP A) pulsando el
botón “RST” durante 2 segundos o
más.
NOTA:
Cuando se pone a cero, y la indica-
ción de distancia recorrida parpadean
durante cuatro segundos.
Puesta a cero del cuentakilómetros par-
cial A (TRIP A) y el cronómetro
1. Compruebe que el cronómetro no
esté funcionando. Si el cronómetro
está funcionando, párelo pulsando
el botón “SLCT1” y el botón
“SLCT2” al mismo tiempo.
2. Ponga a cero todos los datos medi-
dos pulsando el botón “RST”
durante 2 segundos o más.
NOTA:
Con esta operación se pone a cero la
indicación del cronómetro, la indica-
ción de distancia recorrida, y el cronó-
metro queda en espera.
Si se selecciona la puesta en marcha
automática, el cronómetro queda en
espera. Igualmente, si se selecciona la
puesta en marcha manual, el cronóme-
tro queda en espera.
Corrección del cuentakilómetros par-
cial A (TRIP A)
1. Cambie la indicación de distancia
recorrida pulsando el botón
“SLCT1” (más) o el botón
“SLCT2” (menos). Si mantiene pul-
sado el botón la indicación cambia
rápidamente.
NOTA:
El cambio se puede efectuar en cualquier
momento tanto si el cronómetro está fun-
cionando como si no lo está.
ECRAN MULTIFONCTION
MULTIFUNKTIONSANZEIGE
VISOR MULTIFUNCIÓN
1 - 19

GEN
INFO

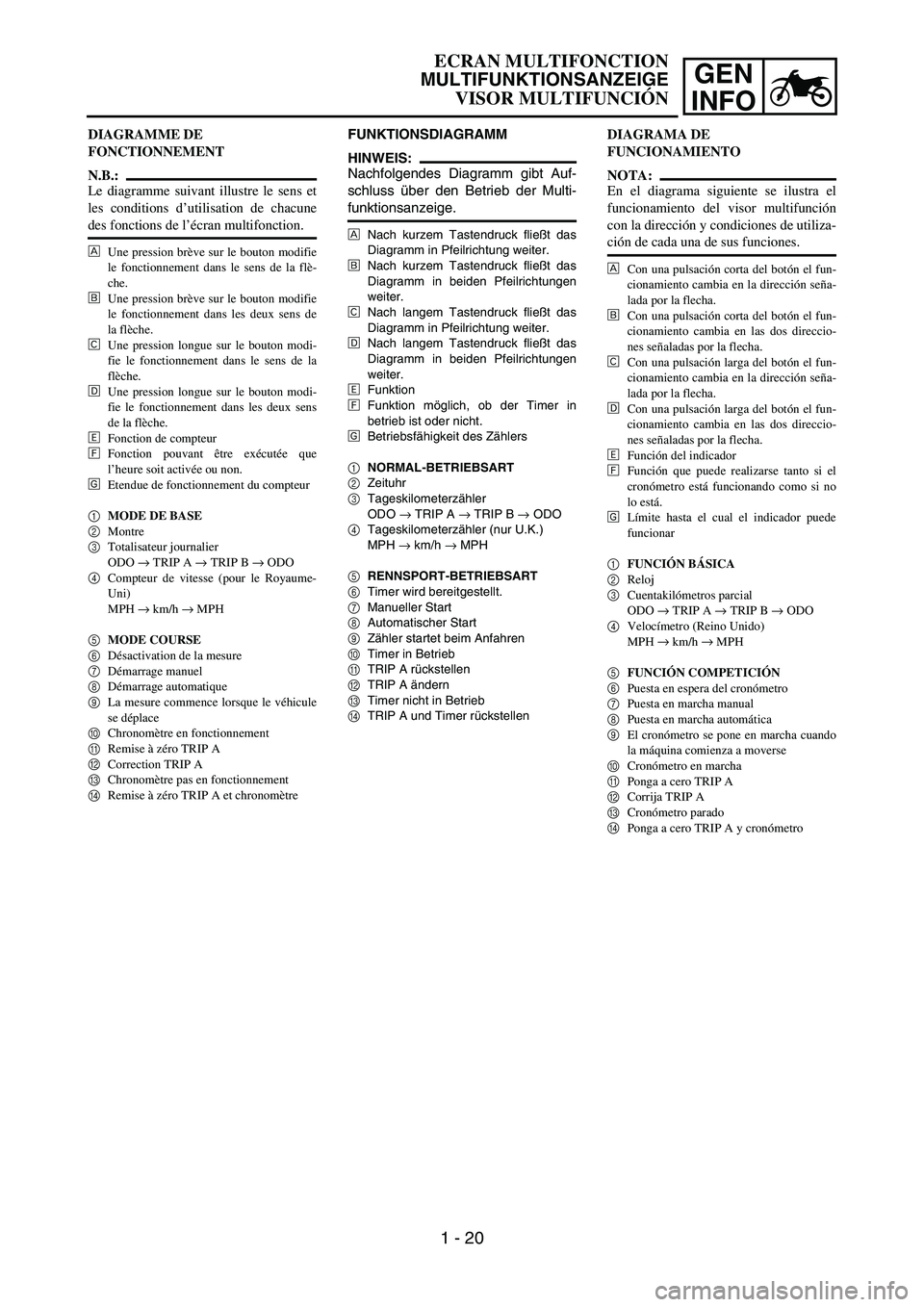

FUNKTIONSDIAGRAMM
HINWEIS:
Nachfolgendes Diagramm gibt Auf-
schluss über den Betrieb der Multi-
funktionsanzeige.
È
Nach kurzem Tastendruck fließt das
Diagramm in Pfeilrichtung weiter.
É
Nach kurzem Tastendruck fließt das
Diagramm in beiden Pfeilrichtungen
weiter.
Ê
Nach langem Tastendruck fließt das
Diagramm in Pfeilrichtung weiter.
Ë
Nach langem Tastendruck fließt das
Diagramm in beiden Pfeilrichtungen
weiter.
Ì
Funktion
Í
Funktion möglich, ob der Timer in
betrieb ist oder nicht.
Î
Betriebsfähigkeit des Zählers
1NORMAL-BETRIEBSART
2
Zeituhr
3
Tageskilometerzähler
ODO →
TRIP A →
TRIP B →
ODO
4
Tageskilometerzähler (nur U.K.)
MPH →
km/h →
MPH
5RENNSPORT-BETRIEBSART
6
Timer wird bereitgestellt.
7
Manueller Start
8
Automatischer Start
9
Zähler startet beim Anfahren
0
Timer in Betrieb
A
TRIP A rückstellen
B
TRIP A ändern
C
Timer nicht in Betrieb
D
TRIP A und Timer rückstellen
DIAGRAMME DE
FONCTIONNEMENT
N.B.:
Le diagramme suivant illustre le sens et
les conditions d’utilisation de chacune
des fonctions de l’écran multifonction.
È
Une pression brève sur le bouton modifie
le fonctionnement dans le sens de la flè-
che.
É
Une pression brève sur le bouton modifie
le fonctionnement dans les deux sens de
la flèche.
Ê
Une pression longue sur le bouton modi-
fie le fonctionnement dans le sens de la
flèche.
Ë
Une pression longue sur le bouton modi-
fie le fonctionnement dans les deux sens
de la flèche.
Ì
Fonction de compteur
Í
Fonction pouvant être exécutée que
l’heure soit activée ou non.
Î
Etendue de fonctionnement du compteur
1
MODE DE BASE
2
Montre
3
Totalisateur journalier
ODO →
TRIP A →
TRIP B →
ODO
4
Compteur de vitesse (pour le Royaume-
Uni)
MPH →
km/h →
MPH
5
MODE COURSE
6
Désactivation de la mesure
7
Démarrage manuel
8
Démarrage automatique
9
La mesure commence lorsque le véhicule
se déplace
0
Chronomètre en fonctionnement
A
Remise à zéro TRIP A
B
Correction TRIP A
C
Chronomètre pas en fonctionnement
D
Remise à zéro TRIP A et chronomètre
DIAGRAMA DE
FUNCIONAMIENTO
NOTA:
En el diagrama siguiente se ilustra el
funcionamiento del visor multifunción
con la dirección y condiciones de utiliza-
ción de cada una de sus funciones.
È
Con una pulsación corta del botón el fun-
cionamiento cambia en la dirección seña-
lada por la flecha.
É
Con una pulsación corta del botón el fun-
cionamiento cambia en las dos direccio-
nes señaladas por la flecha.
Ê
Con una pulsación larga del botón el fun-
cionamiento cambia en la dirección seña-
lada por la flecha.
Ë
Con una pulsación larga del botón el fun-
cionamiento cambia en las dos direccio-
nes señaladas por la flecha.
Ì
Función del indicador
Í
Función que puede realizarse tanto si el
cronómetro está funcionando como si no
lo está.
Î
Límite hasta el cual el indicador puede
funcionar
1
FUNCIÓN BÁSICA
2
Reloj
3
Cuentakilómetros parcial
ODO →
TRIP A →
TRIP B →
ODO
4
Velocímetro (Reino Unido)
MPH →
km/h →
MPH
5
FUNCIÓN COMPETICIÓN
6
Puesta en espera del cronómetro
7
Puesta en marcha manual
8
Puesta en marcha automática
9
El cronómetro se pone en marcha cuando
la máquina comienza a moverse
0
Cronómetro en marcha
A
Ponga a cero TRIP A
B
Corrija TRIP A
C
Cronómetro parado
D
Ponga a cero TRIP A y cronómetro
ECRAN MULTIFONCTION
MULTIFUNKTIONSANZEIGE
VISOR MULTIFUNCIÓN
1 - 20

GEN
INFO

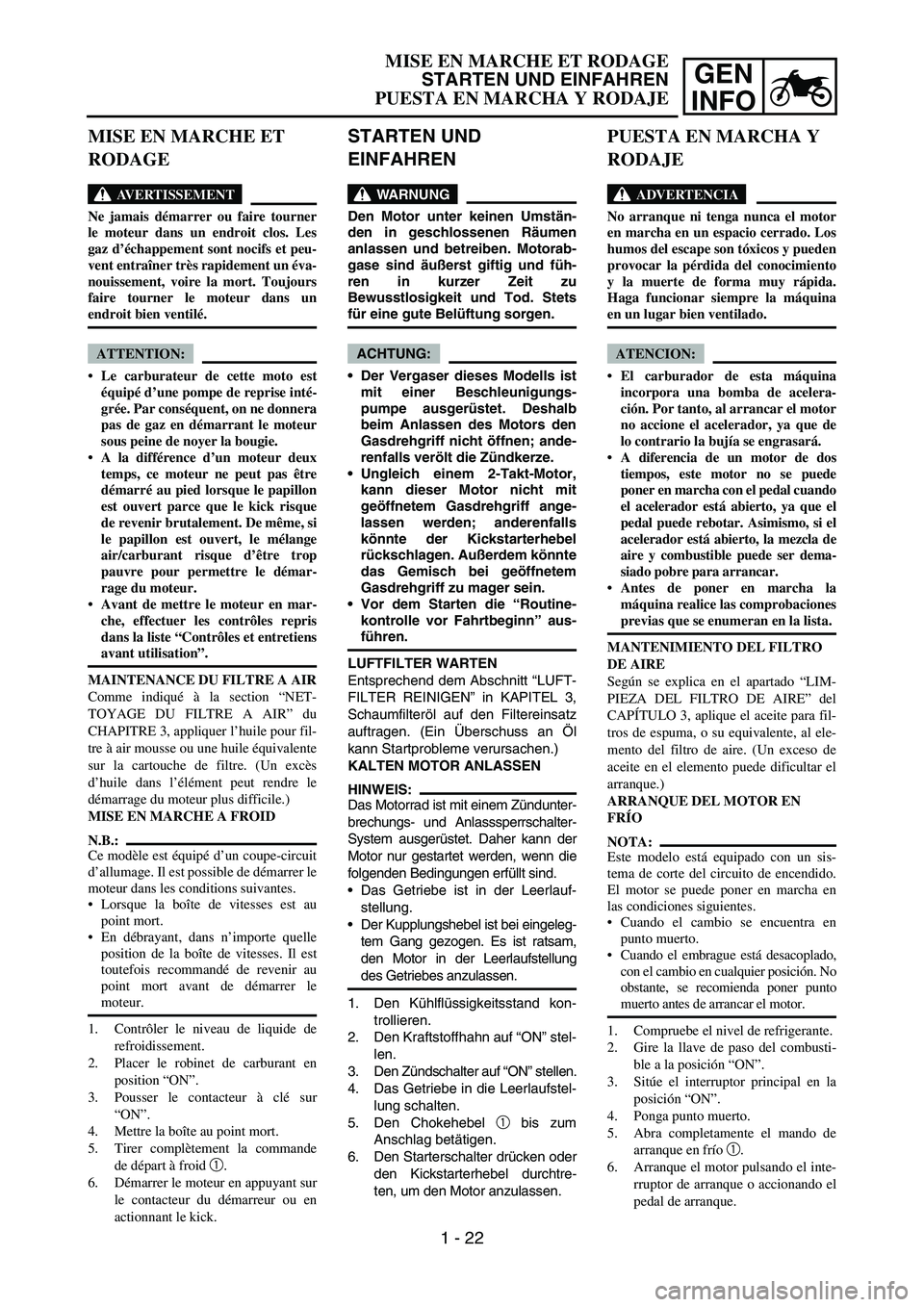

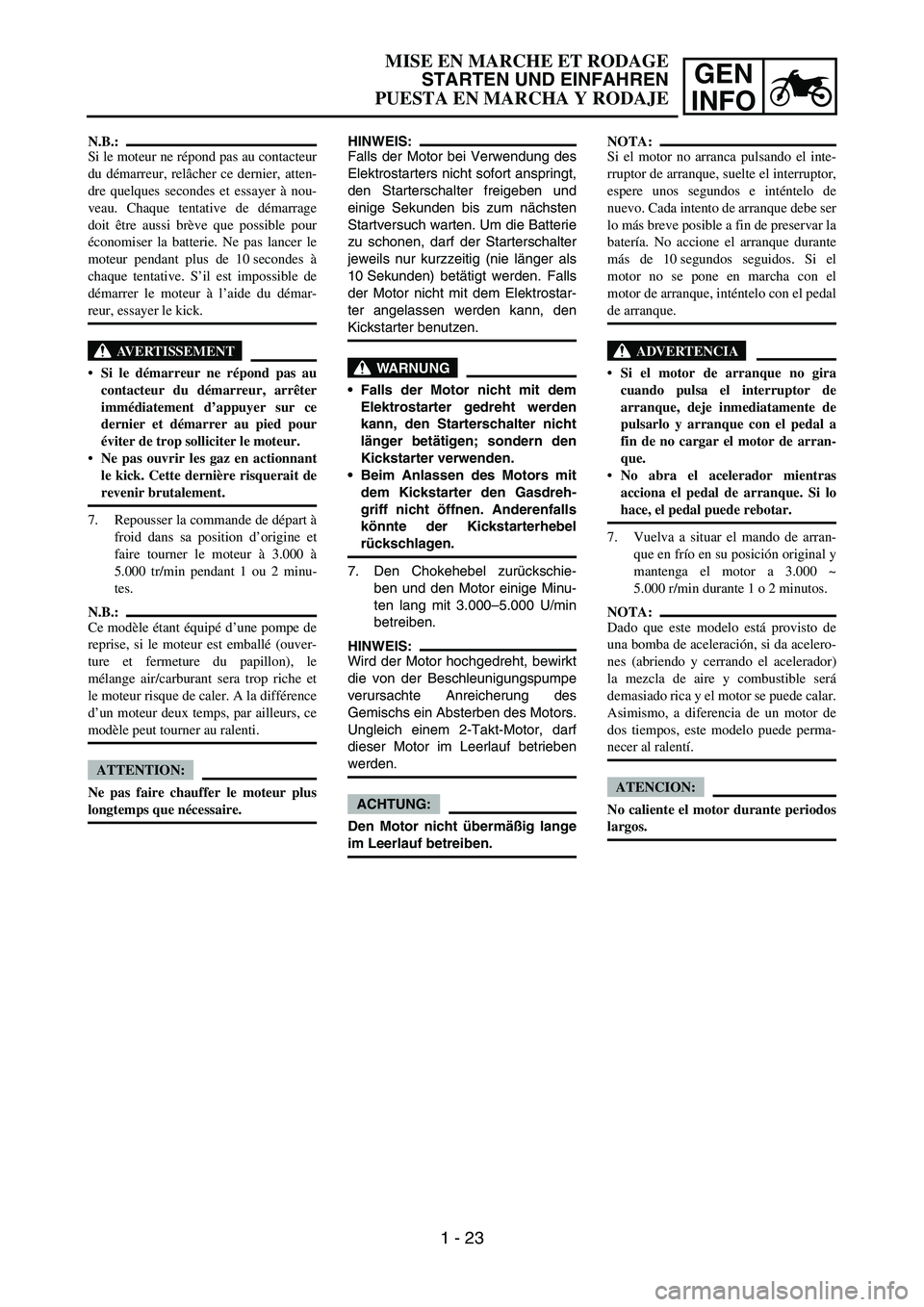

STARTEN UND
EINFAHREN
WARNUNG
Den Motor unter keinen Umstän-
den in geschlossenen Räumen
anlassen und betreiben. Motorab-
gase sind äußerst giftig und füh-
ren in kurzer Zeit zu
Bewusstlosigkeit und Tod. Stets
für eine gute Belüftung sorgen.
ACHTUNG:
Der Vergaser dieses Modells ist
mit einer Beschleunigungs-
pumpe ausgerüstet. Deshalb
beim Anlassen des Motors den
Gasdrehgriff nicht öffnen; ande-
renfalls verölt die Zündkerze.
Ungleich einem 2-Takt-Motor,
kann dieser Motor nicht mit
geöffnetem Gasdrehgriff ange-
lassen werden; anderenfalls
könnte der Kickstarterhebel
rückschlagen. Außerdem könnte
das Gemisch bei geöffnetem
Gasdrehgriff zu mager sein.
Vor dem Starten die “Routine-
kontrolle vor Fahrtbeginn” aus-
führen.
LUFTFILTER WARTEN
Entsprechend dem Abschnitt “LUFT-
FILTER REINIGEN” in KAPITEL 3,
Schaumfilteröl auf den Filtereinsatz
auftragen. (Ein Überschuss an Öl
kann Startprobleme verursachen.)
KALTEN MOTOR ANLASSEN
HINWEIS:
Das Motorrad ist mit einem Zündunter-
brechungs- und Anlasssperrschalter-
System ausgerüstet. Daher kann der
Motor nur gestartet werden, wenn die
folgenden Bedingungen erfüllt sind.
Das Getriebe ist in der Leerlauf-
stellung.
Der Kupplungshebel ist bei eingeleg-
tem Gang gezogen. Es ist ratsam,
den Motor in der Leerlaufstellung
des Getriebes anzulassen.
1. Den Kühlflüssigkeitsstand kon-
trollieren.
2. Den Kraftstoffhahn auf “ON” stel-
len.
3. Den Zündschalter auf “ON” stellen.
4. Das Getriebe in die Leerlaufstel-
lung schalten.
5. Den Chokehebel 1 bis zum
Anschlag betätigen.
6. Den Starterschalter drücken oder
den Kickstarterhebel durchtre-
ten, um den Motor anzulassen.
MISE EN MARCHE ET
RODAGE
AVERTISSEMENT
Ne jamais démarrer ou faire tourner
le moteur dans un endroit clos. Les
gaz d’échappement sont nocifs et peu-
vent entraîner très rapidement un éva-
nouissement, voire la mort. Toujours
faire tourner le moteur dans un
endroit bien ventilé.
ATTENTION:
Le carburateur de cette moto est
équipé d’une pompe de reprise inté-
grée. Par conséquent, on ne donnera
pas de gaz en démarrant le moteur
sous peine de noyer la bougie.
A la différence d’un moteur deux
temps, ce moteur ne peut pas être
démarré au pied lorsque le papillon
est ouvert parce que le kick risque
de revenir brutalement. De même, si
le papillon est ouvert, le mélange
air/carburant risque d’être trop
pauvre pour permettre le démar-
rage du moteur.
Avant de mettre le moteur en mar-
che, effectuer les contrôles repris
dans la liste “Contrôles et entretiens
avant utilisation”.
MAINTENANCE DU FILTRE A AIR
Comme indiqué à la section “NET-
TOYAGE DU FILTRE A AIR” du
CHAPITRE 3, appliquer l’huile pour fil-
tre à air mousse ou une huile équivalente
sur la cartouche de filtre. (Un excès
d’huile dans l’élément peut rendre le
démarrage du moteur plus difficile.)
MISE EN MARCHE A FROID
N.B.:
Ce modèle est équipé d’un coupe-circuit
d’allumage. Il est possible de démarrer le
moteur dans les conditions suivantes.
Lorsque la boîte de vitesses est au
point mort.
En débrayant, dans n’importe quelle
position de la boîte de vitesses. Il est
toutefois recommandé de revenir au
point mort avant de démarrer le
moteur.
1. Contrôler le niveau de liquide de
refroidissement.
2. Placer le robinet de carburant en
position “ON”.
3. Pousser le contacteur à clé sur
“ON”.
4. Mettre la boîte au point mort.
5. Tirer complètement la commande
de départ à froid 1.
6. Démarrer le moteur en appuyant sur
le contacteur du démarreur ou en
actionnant le kick.
PUESTA EN MARCHA Y
RODAJE
ADVERTENCIA
No arranque ni tenga nunca el motor
en marcha en un espacio cerrado. Los
humos del escape son tóxicos y pueden
provocar la pérdida del conocimiento
y la muerte de forma muy rápida.
Haga funcionar siempre la máquina
en un lugar bien ventilado.
ATENCION:
El carburador de esta máquina
incorpora una bomba de acelera-
ción. Por tanto, al arrancar el motor
no accione el acelerador, ya que de
lo contrario la bujía se engrasará.
A diferencia de un motor de dos
tiempos, este motor no se puede
poner en marcha con el pedal cuando
el acelerador está abierto, ya que el
pedal puede rebotar. Asimismo, si el
acelerador está abierto, la mezcla de
aire y combustible puede ser dema-
siado pobre para arrancar.
Antes de poner en marcha la
máquina realice las comprobaciones
previas que se enumeran en la lista.
MANTENIMIENTO DEL FILTRO
DE AIRE
Según se explica en el apartado “LIM-
PIEZA DEL FILTRO DE AIRE” del
CAPÍTULO 3, aplique el aceite para fil-
tros de espuma, o su equivalente, al ele-
mento del filtro de aire. (Un exceso de
aceite en el elemento puede dificultar el
arranque.)
ARRANQUE DEL MOTOR EN
FRÍO
NOTA:
Este modelo está equipado con un sis-
tema de corte del circuito de encendido.
El motor se puede poner en marcha en
las condiciones siguientes.
Cuando el cambio se encuentra en
punto muerto.
Cuando el embrague está desacoplado,
con el cambio en cualquier posición. No
obstante, se recomienda poner punto
muerto antes de arrancar el motor.
1. Compruebe el nivel de refrigerante.
2. Gire la llave de paso del combusti-
ble a la posición “ON”.
3. Sitúe el interruptor principal en la
posición “ON”.
4. Ponga punto muerto.
5. Abra completamente el mando de
arranque en frío 1.
6. Arranque el motor pulsando el inte-
rruptor de arranque o accionando el
pedal de arranque.
MISE EN MARCHE ET RODAGE
STARTEN UND EINFAHREN
PUESTA EN MARCHA Y RODAJE
1 - 22

GEN
INFO
HINWEIS:
Falls der Motor bei Verwendung des
Elektrostarters nicht sofort anspringt,
den Starterschalter freigeben und
einige Sekunden bis zum nächsten
Startversuch warten. Um die Batterie
zu schonen, darf der Starterschalter
jeweils nur kurzzeitig (nie länger als
10 Sekunden) betätigt werden. Falls
der Motor nicht mit dem Elektrostar-
ter angelassen werden kann, den
Kickstarter benutzen.
WARNUNG
Falls der Motor nicht mit dem
Elektrostarter gedreht werden
kann, den Starterschalter nicht
länger betätigen; sondern den
Kickstarter verwenden.
Beim Anlassen des Motors mit
dem Kickstarter den Gasdreh-
griff nicht öffnen. Anderenfalls
könnte der Kickstarterhebel
rückschlagen.
7. Den Chokehebel zurückschie-
ben und den Motor einige Minu-
ten lang mit 3.000–5.000 U/min
betreiben.
HINWEIS:
Wird der Motor hochgedreht, bewirkt
die von der Beschleunigungspumpe
verursachte Anreicherung des
Gemischs ein Absterben des Motors.
Ungleich einem 2-Takt-Motor, darf
dieser Motor im Leerlauf betrieben
werden.
ACHTUNG:
Den Motor nicht übermäßig lange
im Leerlauf betreiben.
N.B.:
Si le moteur ne répond pas au contacteur
du démarreur, relâcher ce dernier, atten-
dre quelques secondes et essayer à nou-
veau. Chaque tentative de démarrage
doit être aussi brève que possible pour
économiser la batterie. Ne pas lancer le
moteur pendant plus de 10 secondes à
chaque tentative. S’il est impossible de
démarrer le moteur à l’aide du démar-
reur, essayer le kick.
AVERTISSEMENT
Si le démarreur ne répond pas au
contacteur du démarreur, arrêter
immédiatement d’appuyer sur ce
dernier et démarrer au pied pour
éviter de trop solliciter le moteur.
Ne pas ouvrir les gaz en actionnant
le kick. Cette dernière risquerait de
revenir brutalement.
7. Repousser la commande de départ à
froid dans sa position d’origine et
faire tourner le moteur à 3.000 à
5.000 tr/min pendant 1 ou 2 minu-
tes.
N.B.:
Ce modèle étant équipé d’une pompe de
reprise, si le moteur est emballé (ouver-
ture et fermeture du papillon), le
mélange air/carburant sera trop riche et
le moteur risque de caler. A la différence
d’un moteur deux temps, par ailleurs, ce
modèle peut tourner au ralenti.
ATTENTION:
Ne pas faire chauffer le moteur plus
longtemps que nécessaire.
NOTA:
Si el motor no arranca pulsando el inte-
rruptor de arranque, suelte el interruptor,
espere unos segundos e inténtelo de
nuevo. Cada intento de arranque debe ser
lo más breve posible a fin de preservar la
batería. No accione el arranque durante
más de 10 segundos seguidos. Si el
motor no se pone en marcha con el
motor de arranque, inténtelo con el pedal
de arranque.
ADVERTENCIA
Si el motor de arranque no gira
cuando pulsa el interruptor de
arranque, deje inmediatamente de
pulsarlo y arranque con el pedal a
fin de no cargar el motor de arran-
que.
No abra el acelerador mientras
acciona el pedal de arranque. Si lo
hace, el pedal puede rebotar.
7. Vuelva a situar el mando de arran-
que en frío en su posición original y
mantenga el motor a 3.000 ~
5.000 r/min durante 1 o 2 minutos.
NOTA:
Dado que este modelo está provisto de
una bomba de aceleración, si da acelero-
nes (abriendo y cerrando el acelerador)
la mezcla de aire y combustible será
demasiado rica y el motor se puede calar.
Asimismo, a diferencia de un motor de
dos tiempos, este modelo puede perma-
necer al ralentí.
ATENCION:
No caliente el motor durante periodos
largos.
MISE EN MARCHE ET RODAGE
STARTEN UND EINFAHREN
PUESTA EN MARCHA Y RODAJE
1 - 23

GEN
INFO
WARMEN MOTOR ANLASSEN
Weder den Chokehebel noch den
Gasdrehgriff betätigen. Den Warm-
starthebel 1 betätigen und den
Motor entweder mit dem Elektrostar-
ter oder einem festen Tritt auf dem
Kickstarterhebel anlassen.
Nach dem Anlassen des Motors den
Warmstarthebel loslassen, um die
Luftzufuhr zu stoppen.
Starten nach einem Sturz
Den Warmstarthebel betätigen und
den Motor anlassen. Nach dem
Anlassen des Motors den Warmstart-
hebel loslassen, um die Luftzufuhr zu
stoppen.
Wenn der Motor nicht anspringt
Den Warmstarthebel bis zum
Anschlag betätigen und den Kick-
starterhebel 10–20 Mal durchtreten,
um den überschüssigen Kraftstoff
aus dem Motor abzulassen.
Den Motor erneut anlassen.
Siehe unter “Starten nach einem
Sturz”.
* Beim Kickstarten den Gasdrehgriff
zuvor betätigen.
ACHTUNG:
Während der Einfahrzeit müssen
folgende Vorschriften strikt
beachtet werden, um die Motor-
leistung zu optimieren und Schä-
den zu vermeiden.
Gasdreh-
griffbetäti-
gung*Choke-
hebelWarm-
starthe-
bel
Kalten Motor anlassen
Lufttemperatur liegt
unter 5 °C (41 °F)3–4 Mal
öffnenON OFF
Lufttemperatur liegt
über 5 °C (41 °F)Keine ON OFF
Lufttemperatur ist nor-
mal, zwischen 5°C
(41°F) und 25°C
(77°F)Keine ON/OFF OFF
Lufttemperatur liegt
über 25 °C (77 °F)Keine OFF OFF
Starten nach langer Ein-
satzpauseKeine ON OFF
Warmen Motor starten Keine OFF ON
Starten nach einem
SturzKeine OFF ON
MISE EN MARCHE A CHAUD
Ne pas utiliser la commande de départ à
froid ni les gaz. Tirer le levier de démar-
rage à chaud 1 et démarrer le moteur en
appuyant sur le contacteur du démarreur
ou à l’aide d’une poussée ferme sur le
kick.
Dès que le moteur démarre, relâcher le
levier de démarrage à chaud pour fermer
le passage d’air.
Redémarrage du moteur après une
chute
Tirer le levier de démarrage à chaud et
lancer le moteur. Dès que le moteur
démarre, relâcher le levier de démarrage
à chaud pour fermer le passage d’air.
Le moteur ne démarre pas
Tirer à fond le levier de démarrage à
chaud et, tout en maintenant ce dernier,
appuyer 10 à 20 fois sur le kick pour pur-
ger le moteur.
Redémarrer ensuite le moteur.
Se reporter à “Redémarrage du moteur
après une chute”.
* Actionner la poignée des gaz avant
d’actionner le kick.
ATTENTION:
Afin d’éviter d’endommager le
moteur et assurer le meilleur rende-
ment possible, il convient de roder la
moto de la manière expliquée ci-après.
Utilisa-
tion de la
poignée
des gaz*Com-
mande de
départ à
froidLevier de
démar-
rage à
chaud
Démarrage d’un moteur froid
Température de l’air =
inférieure à 5 °C (41 °F)Ouvrir 3
ou 4 foisON OFF
Température de l’air =
supérieure à 5 °C (41 °F)Aucune ON OFF
Température de l’air
(température normale) =
entre 5°C (41°F) et
25°C (77°F)Aucune ON/OFF OFF
Température de l’air =
supérieure à 25 °C
(77°F)Aucune OFF OFF
Démarrage du moteur après
une longue périodeAucune ON OFF
Redémarrage d’un moteur
chaudAucune OFF ON
Redémarrage du moteur
après une chuteAucune OFF ON
ARRANQUE DEL MOTOR EN
CALIENTE
No utilice el mando de arranque en frío
ni el acelerador. Tire del mando de
arranque en caliente 1 y arranque el
motor pulsando el interruptor de arran-
que o accionando el pedal de arranque
con firmeza.
En cuanto el motor arranque, suelte el
mando de arranque en caliente para
cerrar el paso de aire.
Arranque del motor después de una
caída
Tire del mando de arranque en caliente y
arranque el motor. En cuanto el motor
arranque, suelte el mando de arranque en
caliente para cerrar el paso de aire.
El motor no arranca
Tire del mando de arranque en caliente
completamente afuera y, mientras lo
mantiene en esa posición, accione el
pedal de arranque entre 10 y 20 veces
para desahogar el motor.
A continuación vuelva a arrancar el
motor.
Consulte el apartado “Arranque del
motor después de una caída”.
* Accionar el puño del acelerador antes
de arrancar con el pedal.
ATENCION:
Observe las instrucciones de rodaje
siguientes durante el funcionamiento
inicial a fin de asegurar unas presta-
ciones óptimas y evitar daños del
motor.
Acciona-
miento
del acele-
rador*Mando
de arran-
que en
fríoMando
de arran-
que en
caliente
Arranque del motor en frío
Temperatura ambiente =
inferior a 5 °C (41 °F)Abrir 3 o
4 vecesON OFF
Temperatura ambiente =
superior a 5 °C (41 °F)No ON OFF
Temperatura ambiente
(temperatura normal) =
entre 5°C (41°F) y 25°C
(77°F)No ON/OFF OFF
Temperatura ambiente =
superior a 25 °C (77 °F)No OFF OFF
Arranque del motor después
de un periodo prolongado de
inactividadNo ON OFF
Arranque del motor en
calienteNo OFF ON
Arranque del motor después
de una caídaNo OFF ON
MISE EN MARCHE ET RODAGE
STARTEN UND EINFAHREN
PUESTA EN MARCHA Y RODAJE
1 - 24

GEN
INFO
EINFAHRVORSCHRIFTEN
1. Vor dem Starten voll tanken.
2. Die “Routinekontrolle vor Fahrt-
beginn” ausführen.
3. Den Motor anlassen und einige
Minuten lang betreiben. Die Leer-
laufdrehzahl und die Funktion der
Bedienelemente einschließlich des
Motorstoppschalters “ENGINE
STOP” kontrollieren. Den Motor
erneut anlassen und innerhalb 5
Minuten dessen Funktion kontrol-
lieren.
4. Das Motorrad 5–8 Minuten lang
mit mäßigem Gas im unteren
Gangbereich betreiben.
5. Den Motorbetrieb bei 1/4 bis 1/2
geöffnetem Gasdrehgriff (niedri-
ger bis mäßiger Geschwindig-
keit) etwa eine Stunde lang
überwachen.
6. Den Motor erneut starten und
den gesamten Betriebsbereich
kontrollieren. Den Motor erneut
starten und weiter 10–15 Minu-
ten lang betreiben. Das Motorrad
ist nun rennfertig.
ACHTUNG:
Entsprechend dem Abschnitt
“ANZUGSDREHMOMENTE
KONTROLLIEREN”, nach dem
Einfahren sowie vor jedem Ren-
nen sämtliche Befestigungsele-
mente kontrollieren.
Befestigungselemente ggf. vor-
schriftsmäßig festziehen.
Folgende Bauteile müssen nach
dem Auswechseln eingefahren
werden.
ZYLINDER UND KURBEL-
WELLE:
Eine einstündige Einfahrzeit ein-
legen.
KOLBEN, KOLBENRINGE, VEN-
TILE, NOCKLENWELLEN UND
RITZEL:
Eine halbstündige Einfahrzeit
mit maximal halb geöffnetem
Gasdrehgriff einlegen. Den
Motorbetrieb gründlich überwa-
chen. PROCEDURE DE RODAGE
1. Avant de démarrer le moteur, faire
le plein du réservoir de carburant.
2. Effectuer les contrôles avant utilisa-
tion.
3. Mettre le moteur en marche et le
laisser chauffer. Contrôler le régime
de ralenti et le bon fonctionnement
des commandes et du bouton
“ENGINE STOP”. Redémarrer
ensuite le moteur et contrôler son
fonctionnement dans les 5 minutes
maximum qui suivent son redémar-
rage.
4. Rouler pendant cinq à huit minutes
sur les rapports inférieurs et à
régime modéré.
5. Contrôler le fonctionnement du
moteur lorsque la moto est utilisée
pendant une heure environ aux régi-
mes bas à moyens (ouverture des
gaz 1/4 à 1/2).
6. Remettre le moteur en marche et
vérifier le fonctionnement de la
moto à toutes les vitesses. Redémar-
rer la moto et rouler pendant 10 à 15
minutes environ. La moto est main-
tenant prête pour la course.
ATTENTION:
Après le rodage ou avant chaque
course, il est indispensable de con-
trôler le bon serrage des raccords et
des fixations conformément aux ins-
tructions de la section “POINTS DE
VERIFICATION DES COUPLES
DE SERRAGE”.
Resserrer au couple requis tout élé-
ment desserré.
Si l’une quelconque des pièces sui-
vantes a été remplacée, un nouveau
rodage est nécessaire.
CYLINDRE ET VILEBREQUIN:
Roder pendant environ une heure.
PISTON, SEGMENT, SOUPAPES,
ARBRES A CAMES ET
PIGNONS:
Ces pièces nécessitent un rodage
d’environ 30 minutes à une ouver-
ture des gaz de 1/2 au maximum.
Surveiller attentivement l’état du
moteur pendant le rodage.PROCEDIMIENTO DE RODAJE
1. Antes de poner en marcha el motor
llene el depósito de combustible.
2. Realice las comprobaciones previas
de la máquina.
3. Arranque y caliente el motor. Com-
pruebe el ralentí, así como el fun-
cionamiento de los mandos y el
botón “ENGINE STOP”. A conti-
nuación vuelva a arrancar el motor
y compruebe su funcionamiento
durante no más de 5 minutos des-
pués de arrancar.
4. Utilice la máquina en marchas cor-
tas y a regímenes moderados
durante cinco a ocho minutos.
5. Observe cómo funciona el motor
con el gas entre 1/4 y 1/2 (régimen
entre bajo y medio) durante aproxi-
madamente una hora.
6. Vuelva a arrancar el motor y com-
pruebe el funcionamiento de la
máquina en todos los regímenes.
Vuelva a arrancar la máquina y uti-
lícela durante 10 o 15 minutos más.
La máquina ya está preparada para
competir.
ATENCION:
Después del rodaje o antes de cada
carrera debe comprobar toda la
máquina para detectar piezas o
sujeciones flojas, conforme a “PUN-
TOS DE COMPROBACIÓN DE
APRIETE”.
Apriete todas las sujeciones según
sea necesario.
Las piezas siguientes, si se cambian,
deben pasar el rodaje.
CILINDRO Y CIGÜEÑAL:
Requieren aproximadamente una
hora de rodaje.
PISTÓN, ARO, VÁLVULAS, EJES
DE LEVAS Y ENGRANAJES:
Estas piezas requieren aproximada-
mente 30 minutos de rodaje a medio
gas o menos. Observe atentamente
el estado del motor durante el fun-
cionamiento.
MISE EN MARCHE ET RODAGE
STARTEN UND EINFAHREN
PUESTA EN MARCHA Y RODAJE
1 - 25

GEN
INFO
PFLEGE UND
LAGERUNG
FAHRZEUGWÄSCHE
Regelmäßige Wäsche optimiert das
Aussehen, die Leistung und die
Lebensdauer des Motorrads und sei-
ner Bestandteile.
1. Vor der Fahrzeugwäsche den
Schalldämpfer zudekken, damit
kein Wasser eindringen kann.
Hierzu einen Plastikbeutel über-
stülpen und mit Gummiband
befestigen.
2. Falls der Motor stark verölt ist,
einen Kaltreiniger mit dem Pinsel
auftragen. Kaltreiniger von
Kette, Kettenrädern und Rad-
achsen fern halten.
3. Schmutz und Kaltreiniger mit
einem schwachen Wasserstrahl
abspülen.
ACHTUNG:
Ein Hochdruck-Wasserstrahl
könnte Feuchtigkeit in Radlager,
Teleskopgabel, Bremsen und
Getriebe eindrücken. Dampfstrah-
ler an Tankstellen und Münzwa-
schanlagen sind die Ursache
vieler teuren Reparaturen.
4. Nach dem Abspülen sämtliche
Oberflächen mit warmem Was-
ser und einem milden Reini-
gungsmittel waschen. Schwer
zugängliche Stellen mit einer
Bürste reinigen.
5. Das Motorrad umgehend mit
sauberem Wasser abspülen und
mit einem weichen Tuch gründ-
lich abtrocknen.
6. Die Antriebskette anschließend
mit einem Papierhandtuch trok-
kenreiben und sofort schmieren,
damit sie nicht rostet.
7. Die Sitzbank mit einem Kunst-
stoffpflegemittel behandeln.

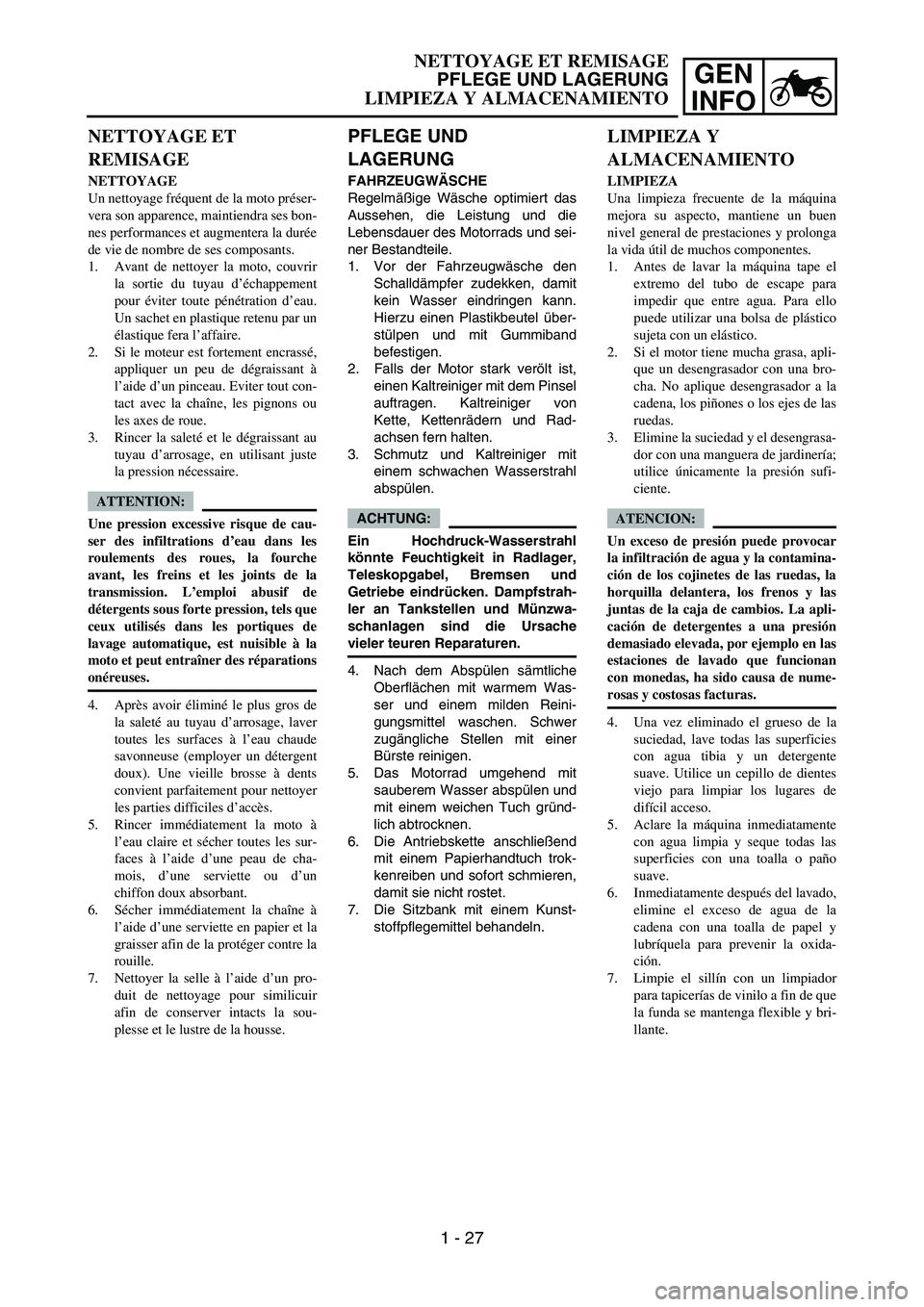

NETTOYAGE ET
REMISAGE
NETTOYAGE
Un nettoyage fréquent de la moto préser-
vera son apparence, maintiendra ses bon-
nes performances et augmentera la durée
de vie de nombre de ses composants.
1. Avant de nettoyer la moto, couvrir
la sortie du tuyau d’échappement
pour éviter toute pénétration d’eau.
Un sachet en plastique retenu par un
élastique fera l’affaire.
2. Si le moteur est fortement encrassé,
appliquer un peu de dégraissant à
l’aide d’un pinceau. Eviter tout con-
tact avec la chaîne, les pignons ou
les axes de roue.
3. Rincer la saleté et le dégraissant au
tuyau d’arrosage, en utilisant juste
la pression nécessaire.
ATTENTION:
Une pression excessive risque de cau-
ser des infiltrations d’eau dans les
roulements des roues, la fourche
avant, les freins et les joints de la
transmission. L’emploi abusif de
détergents sous forte pression, tels que
ceux utilisés dans les portiques de
lavage automatique, est nuisible à la
moto et peut entraîner des réparations
onéreuses.
4. Après avoir éliminé le plus gros de
la saleté au tuyau d’arrosage, laver
toutes les surfaces à l’eau chaude
savonneuse (employer un détergent
doux). Une vieille brosse à dents
convient parfaitement pour nettoyer
les parties difficiles d’accès.
5. Rincer immédiatement la moto à
l’eau claire et sécher toutes les sur-
faces à l’aide d’une peau de cha-
mois, d’une serviette ou d’un
chiffon doux absorbant.
6. Sécher immédiatement la chaîne à
l’aide d’une serviette en papier et la
graisser afin de la protéger contre la
rouille.
7. Nettoyer la selle à l’aide d’un pro-
duit de nettoyage pour similicuir
afin de conserver intacts la sou-
plesse et le lustre de la housse.
LIMPIEZA Y
ALMACENAMIENTO
LIMPIEZA
Una limpieza frecuente de la máquina
mejora su aspecto, mantiene un buen
nivel general de prestaciones y prolonga
la vida útil de muchos componentes.
1. Antes de lavar la máquina tape el
extremo del tubo de escape para
impedir que entre agua. Para ello
puede utilizar una bolsa de plástico
sujeta con un elástico.
2. Si el motor tiene mucha grasa, apli-
que un desengrasador con una bro-
cha. No aplique desengrasador a la
cadena, los piñones o los ejes de las
ruedas.
3. Elimine la suciedad y el desengrasa-
dor con una manguera de jardinería;
utilice únicamente la presión sufi-
ciente.
ATENCION:
Un exceso de presión puede provocar
la infiltración de agua y la contamina-
ción de los cojinetes de las ruedas, la
horquilla delantera, los frenos y las
juntas de la caja de cambios. La apli-
cación de detergentes a una presión
demasiado elevada, por ejemplo en las
estaciones de lavado que funcionan
con monedas, ha sido causa de nume-
rosas y costosas facturas.
4. Una vez eliminado el grueso de la
suciedad, lave todas las superficies
con agua tibia y un detergente
suave. Utilice un cepillo de dientes
viejo para limpiar los lugares de
difícil acceso.
5. Aclare la máquina inmediatamente
con agua limpia y seque todas las
superficies con una toalla o paño
suave.
6. Inmediatamente después del lavado,
elimine el exceso de agua de la
cadena con una toalla de papel y
lubríquela para prevenir la oxida-
ción.
7. Limpie el sillín con un limpiador
para tapicerías de vinilo a fin de que
la funda se mantenga flexible y bri-
llante.
NETTOYAGE ET REMISAGE
PFLEGE UND LAGERUNG
LIMPIEZA Y ALMACENAMIENTO
1 - 27

1 - 28
GEN
INFO
CLEANING AND STORAGE
8. Automotive wax may be applied to all
painted or chromed surfaces. Avoid combi-
nation cleaner-waxes, as they may contain
abrasives.
9. After completing the above, start the
engine and allow it to idle for several min-
utes.
EC1B2001
STORAGE
If your machine is to be stored for 60 days or
more, some preventive measures must be
taken to avoid deterioration. After cleaning the
machine thoroughly, prepare it for storage as
follows:
1. Drain the fuel tank, fuel lines, and the car-
buretor float bowl.
2. Remove the spark plug, pour a tablespoon
of SAE 10W-30 motor oil in the spark plug
hole, and reinstall the plug. With the engine
stop switch pushed in, kick the engine over
several times to coat the cylinder walls with
oil.
3. Remove the drive chain, clean it thoroughly
with solvent, and lubricate it. Reinstall the
chain or store it in a plastic bag tied to the
frame.
4. Lubricate all control cables.
5. Block the frame up to raise the wheels off
the ground.
6. Tie a plastic bag over the exhaust pipe out-
let to prevent moisture from entering.
7. If the machine is to be stored in a humid or
salt-air environment, coat all exposed
metal surfaces with a film of light oil. Do not
apply oil to rubber parts or the seat cover.
NOTE:
Make any necessary repairs before the
machine is stored.

GEN
INFO
8. Alle lackierten und verchromten
Oberflächen mit Pflegewachs
behandeln. Keine Pflegemittel
mit Scheurmitteln verwenden,
um Kratzer zu vermeiden.
9. Anschließend den Motor anlas-
sen und einige Minuten lang
betreiben.
LAGERUNG
Soll das Motorrad länger als 60 Tage
gelagert werden, sind gewisse
Schutzmaßnahmen notwendig. Das
Motorrad nach der Wäsche, wie
nachfolgend beschrieben, auf die
Lagerung vorbereiten:
1. Das Benzin aus dem Kraftstoff-
tank ablassen und den Verga-
ser entleeren.
2. Die Zündkerze herausdrehen,
einen Esslöffel SAE 10W-30-
Motoröl in die Zündkerzenboh-
rung gießen und die Zündkerze
wieder eindrehen. Bei betätig-
tem Motorstoppschalter mehr-
mals den Kickstarterhebel
durchtreten, um die Zylinder-
wandungen mit Öl zu bedecken.
3. Die Antriebskette abnehmen,
gründlich reinigen und anschlie-
ßend schmieren. Die Kette mon-
tieren oder in einem am Rahmen
angebundenen Plastikbeutel
aufbewahren.
4. Sämtliche Seilzüge ölen.
5. Das Motorrad so abstützen,
dass die Räder sich frei drehen
lassen.
6. Einen Plastikbeutel über die
Schalldämpferöffnung binden,
damit keine Feuchtigkeit ein-
dringt.
7. Ist der Lagerort feucht oder salz-
haltig, sämtliche Metallflächen
mit Sprühöl behandeln. Öl von
Gummiteilen und der Sitzbank
fern halten.
HINWEIS:
Anfallende Reparaturen oder Inspek-
tion vor der Stilllegung ausführen. 8. Une cire pour carrosserie peut être
utilisée pour toutes les surfaces
peintes et chromées. Ne pas
employer de cires détergentes car
elles contiennent souvent des abra-
sifs.
9. Lorsque le nettoyage est terminé,
mettre le moteur en marche et le
laisser tourner au ralenti pendant
plusieurs minutes.
REMISAGE
Si la moto doit être remisée pour 60
jours ou plus, il convient de prendre cer-
taines précautions pour éviter tout
endommagement. Après un nettoyage
complet de la moto, la préparer comme
suit pour le remisage:
1. Vidanger le réservoir de carburant,
le circuit de carburant et la cuve à
niveau constant du carburateur.
2. Déposer la bougie, verser une
cuillère à soupe d’huile moteur SAE
10W-30 dans le trou de bougie et
replacer la bougie. Enfoncer le
coupe-circuit du moteur et lancer
quelques fois le moteur à l’aide de
la pédale de démarrage afin de
répartir l’huile sur les parois du
cylindre.
3. Déposer la chaîne de transmission,
la nettoyer soigneusement à l’aide
d’un solvant puis la graisser.
Remettre en place la chaîne ou la
conserver dans un sachet en plasti-
que (attaché au cadre pour éviter de
l’égarer).
4. Lubrifier tous les câbles de com-
mande.
5. Placer un support sous le cadre afin
de surélever les deux roues.
6. Couvrir la sortie du tuyau d’échap-
pement d’un sachet en plastique
pour empêcher la pénétration
d’humidité.
7. Si la moto doit être remisée dans un
lieu très humide ou exposé à l’air
marin, enduire toutes les surfaces
métalliques extérieures d’une fine
couche d’huile. Ne pas enduire
d’huile les parties en caoutchouc et
la housse de selle.
N.B.:
Effectuer toutes les réparations nécessai-
res avant de remiser la moto.8. Puede aplicar cera de automóviles a
todas las superficies pintadas o cro-
madas. Evite la combinación de
limpiadores y ceras, ya que pueden
contener abrasivos.
9. Una vez terminada la operación de
limpieza, arranque el motor y déjelo
al ralentí unos minutos.
ALMACENAMIENTO
Si va a dejar la máquina guardada
durante 60 días o más, debe adoptar
algunas medidas preventivas a fin de
evitar su deterioro. Después de limpiar a
fondo la máquina, prepárela para su
almacenamiento del modo siguiente:
1. Vacíe el depósito de combustible,
los tubos de combustible y la cubeta
del flotador del carburador.
2. Extraiga la bujía, vierta una cucha-
rada sopera de aceite de motor SAE
10W-30 en el cilindro por el orificio
de la bujía y vuelva a colocar esta.
Con el interruptor de paro del motor
pulsado, accione el pedal de arran-
que varias veces para que el aceite
se reparta por las paredes del cilin-
dro.
3. Desmonte la cadena de transmisión,
límpiela a fondo con disolvente y
lubríquela. Vuelva a montar la
cadena o guárdela en una bolsa de
plástico sujeta al bastidor.
4. Lubrique todos los cables de con-
trol.
5. Eleve el bastidor y sujételo para que
las ruedas queden levantadas del
suelo.
6. Cubra la salida del tubo de escape
con una bolsa de plástico para impe-
dir que entre humedad.
7. Si la máquina debe permanecer
almacenada en un ambiente húmedo
o salado, aplique una capa fina de
aceite ligero a todas las superficies
de metal expuestas. No aplique
aceite a las piezas de goma o a la
funda del sillín.
NOTA:
Efectúe todas las reparaciones necesarias
antes de guardar la máquina.
NETTOYAGE ET REMISAGE
PFLEGE UND LAGERUNG
LIMPIEZA Y ALMACENAMIENTO
1 - 28

SPEC

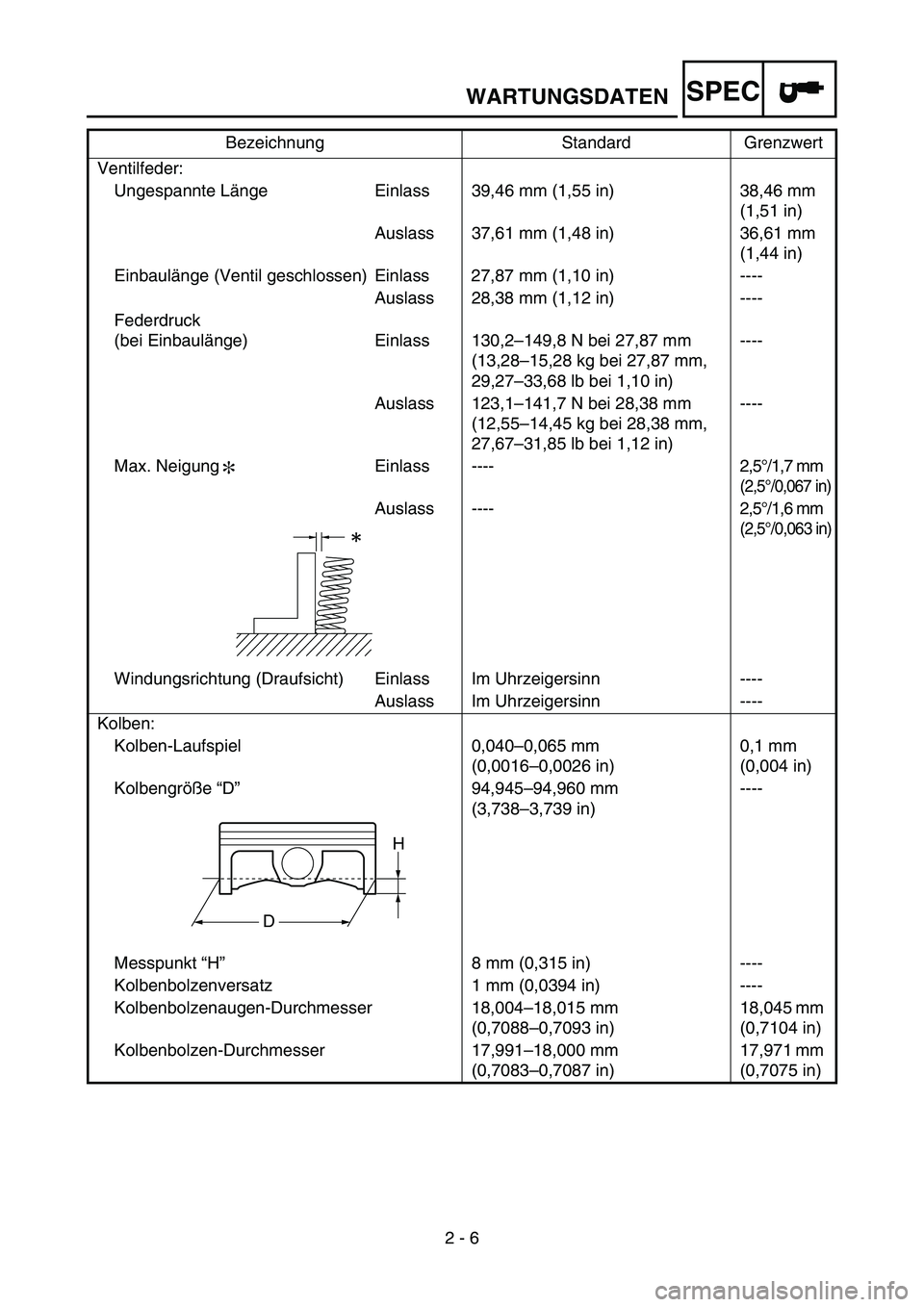

2 - 6 Ventilfeder:
Ungespannte Länge Einlass 39,46 mm (1,55 in) 38,46 mm
(1,51 in)
Auslass 37,61 mm (1,48 in) 36,61 mm
(1,44 in)
Einbaulänge (Ventil geschlossen) Einlass 27,87 mm (1,10 in) ----
Auslass 28,38 mm (1,12 in) ----
Federdruck
(bei Einbaulänge) Einlass 130,2–149,8 N bei 27,87 mm
(13,28–15,28 kg bei 27,87 mm,
29,27–33,68 lb bei 1,10 in)----
Auslass 123,1–141,7 N bei 28,38 mm
(12,55–14,45 kg bei 28,38 mm,
27,67–31,85 lb bei 1,12 in)----
Max. Neigung Einlass ----
2,5°/1,7 mm
(2,5°/0,067 in)
Auslass ----2,5°/1,6 mm
(2,5°/0,063 in)
Windungsrichtung (Draufsicht) Einlass Im Uhrzeigersinn ----
Auslass Im Uhrzeigersinn ----
Kolben:
Kolben-Laufspiel 0,040–0,065 mm
(0,0016–0,0026 in)0,1 mm
(0,004 in)
Kolbengröße “D”94,945–94,960 mm
(3,738–3,739 in)----
Messpunkt “H”8 mm (0,315 in) ----
Kolbenbolzenversatz 1 mm (0,0394 in) ----
Kolbenbolzenaugen-Durchmesser 18,004–18,015 mm
(0,7088–0,7093 in)18,045 mm
(0,7104 in)
Kolbenbolzen-Durchmesser 17,991–18,000 mm
(0,7083–0,7087 in)17,971 mm
(0,7075 in) Bezeichnung Standard Grenzwert
*
H
D
WARTUNGSDATEN
