YAMAHA WR 450F 2007 Owners Manual

5 - 41
CHAS

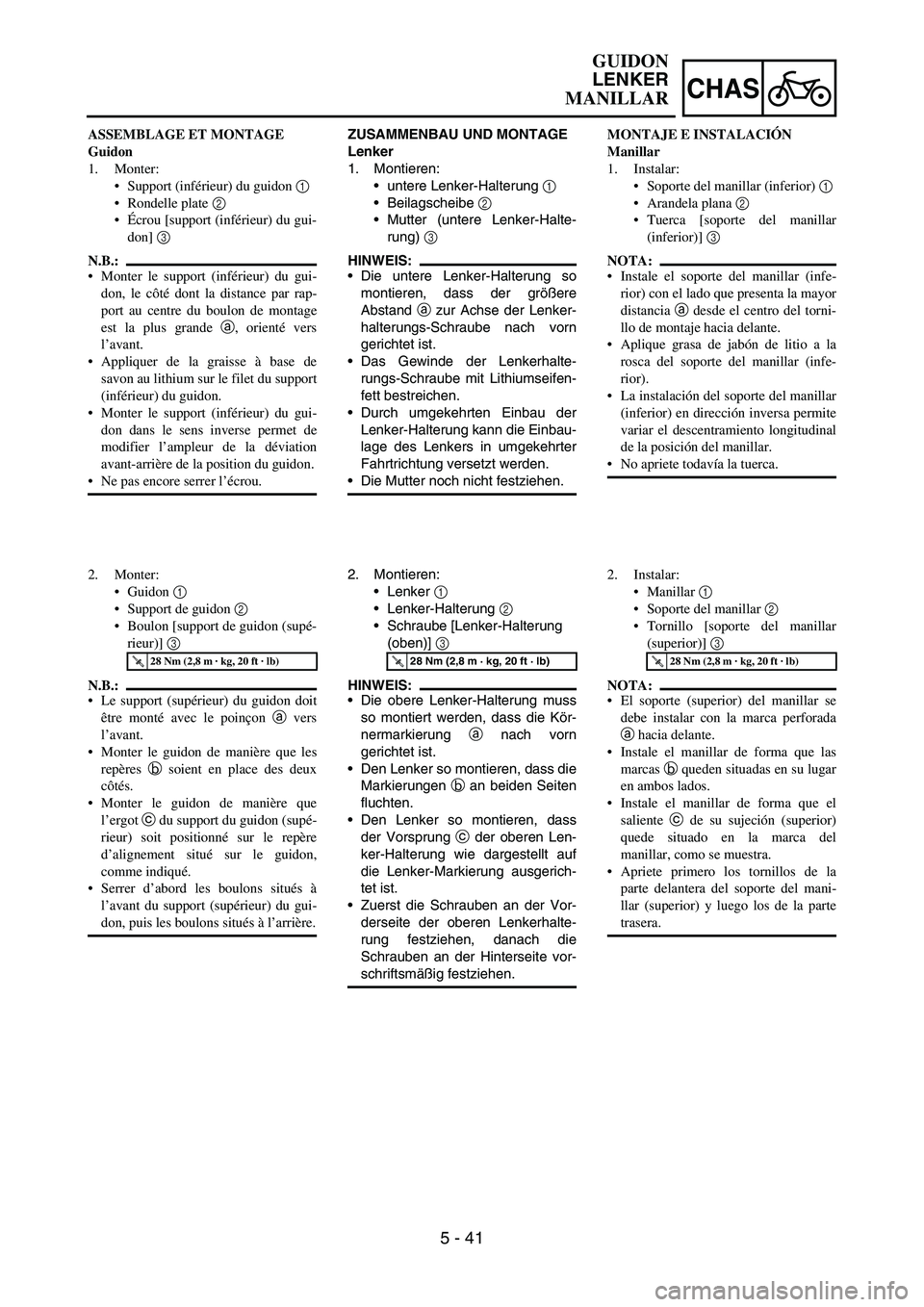

ZUSAMMENBAU UND MONTAGE
Lenker
1. Montieren:
untere Lenker-Halterung
1
Beilagscheibe
2
Mutter (untere Lenker-Halte-
rung)
3
HINWEIS:
Die untere Lenker-Halterung so
montieren, dass der größere
Abstand
a zur Achse der Lenker-
halterungs-Schraube nach vorn
gerichtet ist.
Das Gewinde der Lenkerhalte-
rungs-Schraube mit Lithiumseifen-
fett bestreichen.
Durch umgekehrten Einbau der
Lenker-Halterung kann die Einbau-
lage des Lenkers in umgekehrter
Fahrtrichtung versetzt werden.
Die Mutter noch nicht festziehen.
2. Montieren:
Lenker
1
Lenker-Halterung
2
Schraube [Lenker-Halterung
(oben)]
3
HINWEIS:
Die obere Lenker-Halterung muss
so montiert werden, dass die Kör-
nermarkierung
a nach vorn
gerichtet ist.
Den Lenker so montieren, dass die
Markierungen
b an beiden Seiten
fluchten.
Den Lenker so montieren, dass
der Vorsprung
c der oberen Len-
ker-Halterung wie dargestellt auf
die Lenker-Markierung ausgerich-
tet ist.
Zuerst die Schrauben an der Vor-
derseite der oberen Lenkerhalte-
rung festziehen, danach die
Schrauben an der Hinterseite vor-
schriftsmäßig festziehen.
T R..28 Nm (2,8 m · kg, 20 ft · lb)
ASSEMBLAGE ET MONTAGE
Guidon
1. Monter:
Support (inférieur) du guidon 1
Rondelle plate 2
Écrou [support (inférieur) du gui-
don] 3
N.B.:
Monter le support (inférieur) du gui-
don, le côté dont la distance par rap-
port au centre du boulon de montage
est la plus grande a, orienté vers
l’avant.
Appliquer de la graisse à base de
savon au lithium sur le filet du support
(inférieur) du guidon.
Monter le support (inférieur) du gui-
don dans le sens inverse permet de
modifier l’ampleur de la déviation
avant-arrière de la position du guidon.
Ne pas encore serrer l’écrou.
2. Monter:
Guidon 1
Support de guidon 2
Boulon [support de guidon (supé-
rieur)] 3
N.B.:
Le support (supérieur) du guidon doit
être monté avec le poinçon a vers
l’avant.
Monter le guidon de manière que les
repères b soient en place des deux
côtés.
Monter le guidon de manière que
l’ergot c du support du guidon (supé-
rieur) soit positionné sur le repère
d’alignement situé sur le guidon,
comme indiqué.
Serrer d’abord les boulons situés à
l’avant du support (supérieur) du gui-
don, puis les boulons situés à l’arrière.
T R..28 Nm (2,8 m · kg, 20 ft · lb)
MONTAJE E INSTALACIÓN
Manillar
1. Instalar:
Soporte del manillar (inferior) 1
Arandela plana 2
Tuerca [soporte del manillar
(inferior)] 3
NOTA:
Instale el soporte del manillar (infe-
rior) con el lado que presenta la mayor
distancia a desde el centro del torni-
llo de montaje hacia delante.
Aplique grasa de jabón de litio a la
rosca del soporte del manillar (infe-
rior).
La instalación del soporte del manillar
(inferior) en dirección inversa permite
variar el descentramiento longitudinal
de la posición del manillar.
No apriete todavía la tuerca.
2. Instalar:
Manillar 1
Soporte del manillar 2
Tornillo [soporte del manillar
(superior)] 3
NOTA:
El soporte (superior) del manillar se
debe instalar con la marca perforada
a hacia delante.
Instale el manillar de forma que las
marcas b queden situadas en su lugar
en ambos lados.
Instale el manillar de forma que el
saliente c de su sujeción (superior)
quede situado en la marca del
manillar, como se muestra.
Apriete primero los tornillos de la
parte delantera del soporte del mani-
llar (superior) y luego los de la parte
trasera.
T R..28 Nm (2,8 m · kg, 20 ft · lb)
GUIDON
LENKER
MANILLAR

5 - 42
CHASHANDLEBAR

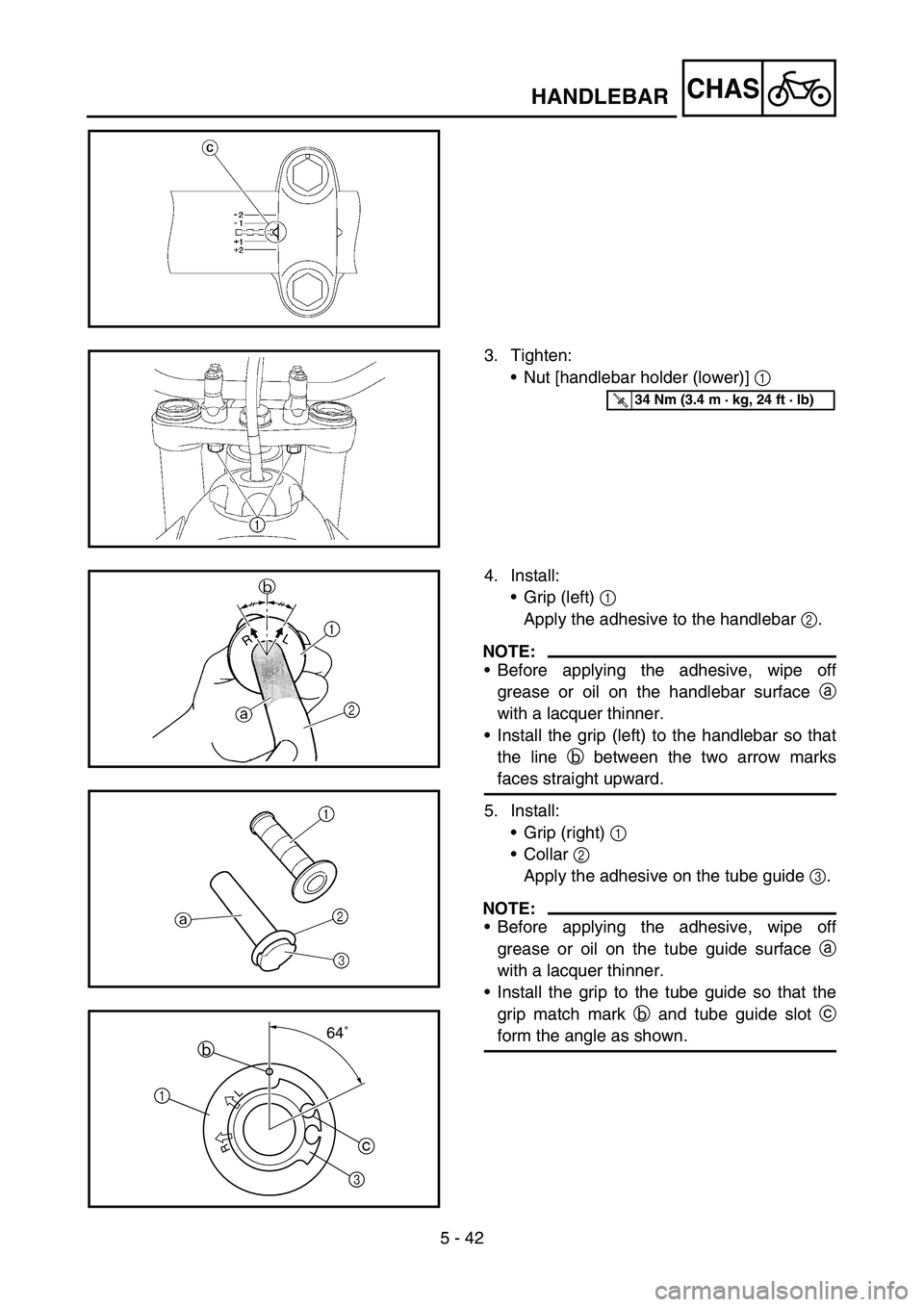

3. Tighten:
Nut [handlebar holder (lower)] 1
T R..34 Nm (3.4 m · kg, 24 ft · lb)
4. Install:
Grip (left) 1
Apply the adhesive to the handlebar 2.
NOTE:
Before applying the adhesive, wipe off
grease or oil on the handlebar surface a
with a lacquer thinner.
Install the grip (left) to the handlebar so that
the line b between the two arrow marks
faces straight upward.
5. Install:
Grip (right) 1
Collar 2
Apply the adhesive on the tube guide 3.
NOTE:
Before applying the adhesive, wipe off
grease or oil on the tube guide surface a
with a lacquer thinner.
Install the grip to the tube guide so that the
grip match mark b and tube guide slot c
form the angle as shown.
R
L
64˚
3 1b
c

5 - 42
CHAS

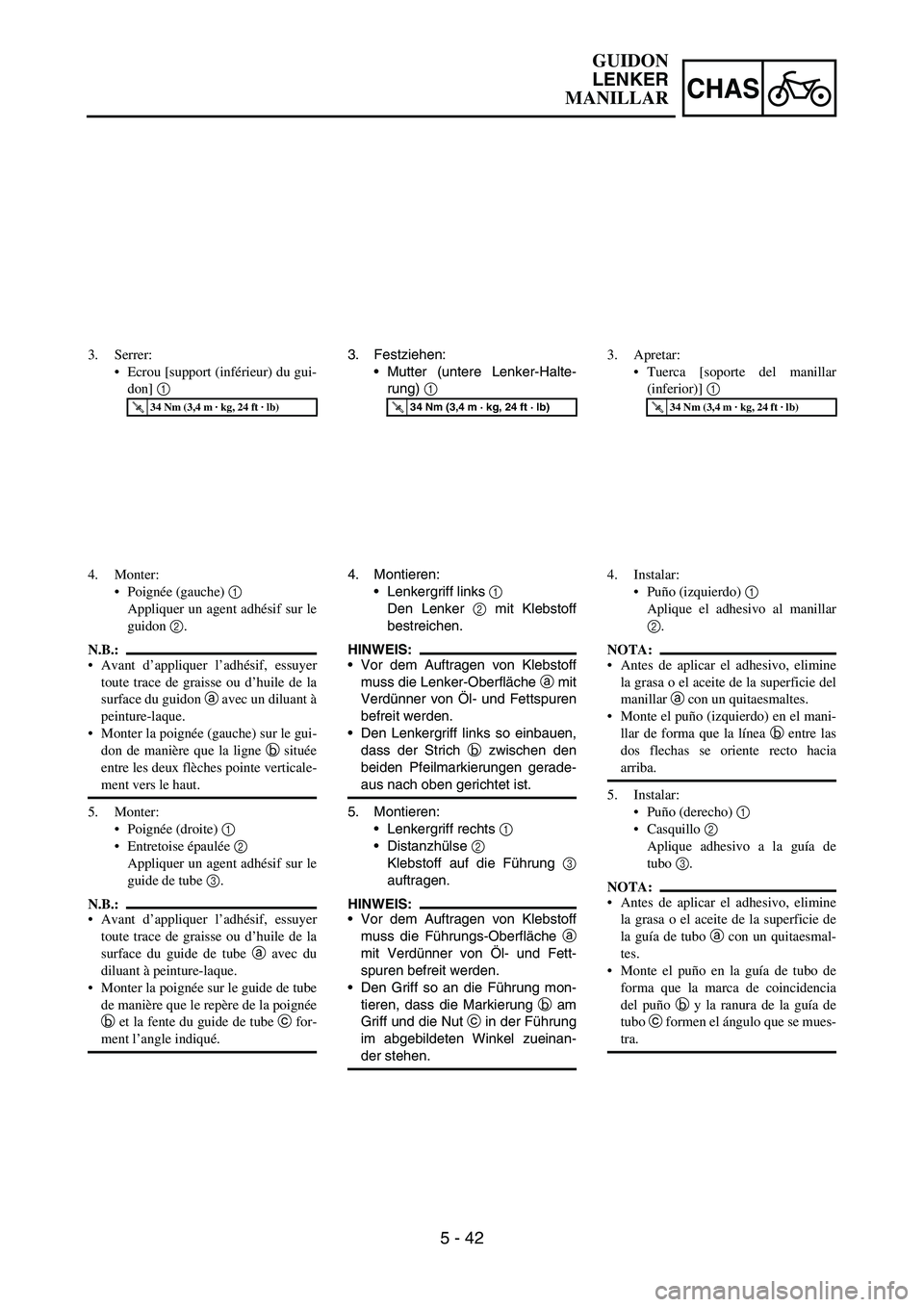

3. Festziehen:
Mutter (untere Lenker-Halte-
rung)
1
T R..34 Nm (3,4 m · kg, 24 ft · lb)
4. Montieren:
Lenkergriff links
1
Den Lenker
2 mit Klebstoff
bestreichen.
HINWEIS:
Vor dem Auftragen von Klebstoff
muss die Lenker-Oberfläche
a mit
Verdünner von Öl- und Fettspuren
befreit werden.
Den Lenkergriff links so einbauen,
dass der Strich
b zwischen den
beiden Pfeilmarkierungen gerade-
aus nach oben gerichtet ist.
5. Montieren:
Lenkergriff rechts
1
Distanzhülse
2
Klebstoff auf die Führung
3
auftragen.
HINWEIS:
Vor dem Auftragen von Klebstoff
muss die Führungs-Oberfläche
a
mit Verdünner von Öl- und Fett-
spuren befreit werden.
Den Griff so an die Führung mon-
tieren, dass die Markierung
b am
Griff und die Nut
c in der Führung
im abgebildeten Winkel zueinan-
der stehen. 3. Serrer:
Ecrou [support (inférieur) du gui-
don] 1
T R..34 Nm (3,4 m · kg, 24 ft · lb)
4. Monter:
Poignée (gauche) 1
Appliquer un agent adhésif sur le
guidon 2.
N.B.:
Avant d’appliquer l’adhésif, essuyer
toute trace de graisse ou d’huile de la
surface du guidon a avec un diluant à
peinture-laque.
Monter la poignée (gauche) sur le gui-
don de manière que la ligne b située
entre les deux flèches pointe verticale-
ment vers le haut.
5. Monter:
Poignée (droite) 1
Entretoise épaulée 2
Appliquer un agent adhésif sur le
guide de tube 3.
N.B.:
Avant d’appliquer l’adhésif, essuyer
toute trace de graisse ou d’huile de la
surface du guide de tube a avec du
diluant à peinture-laque.
Monter la poignée sur le guide de tube
de manière que le repère de la poignée
b et la fente du guide de tube c for-
ment l’angle indiqué.3. Apretar:
Tuerca [soporte del manillar
(inferior)] 1
T R..34 Nm (3,4 m · kg, 24 ft · lb)
4. Instalar:
Puño (izquierdo) 1
Aplique el adhesivo al manillar
2.
NOTA:
Antes de aplicar el adhesivo, elimine
la grasa o el aceite de la superficie del
manillar a con un quitaesmaltes.
Monte el puño (izquierdo) en el mani-
llar de forma que la línea b entre las
dos flechas se oriente recto hacia
arriba.
5. Instalar:
Puño (derecho) 1
Casquillo 2
Aplique adhesivo a la guía de
tubo 3.
NOTA:
Antes de aplicar el adhesivo, elimine
la grasa o el aceite de la superficie de
la guía de tubo a con un quitaesmal-
tes.
Monte el puño en la guía de tubo de
forma que la marca de coincidencia
del puño b y la ranura de la guía de
tubo c formen el ángulo que se mues-
tra.
GUIDON
LENKER
MANILLAR

5 - 43
CHASHANDLEBAR

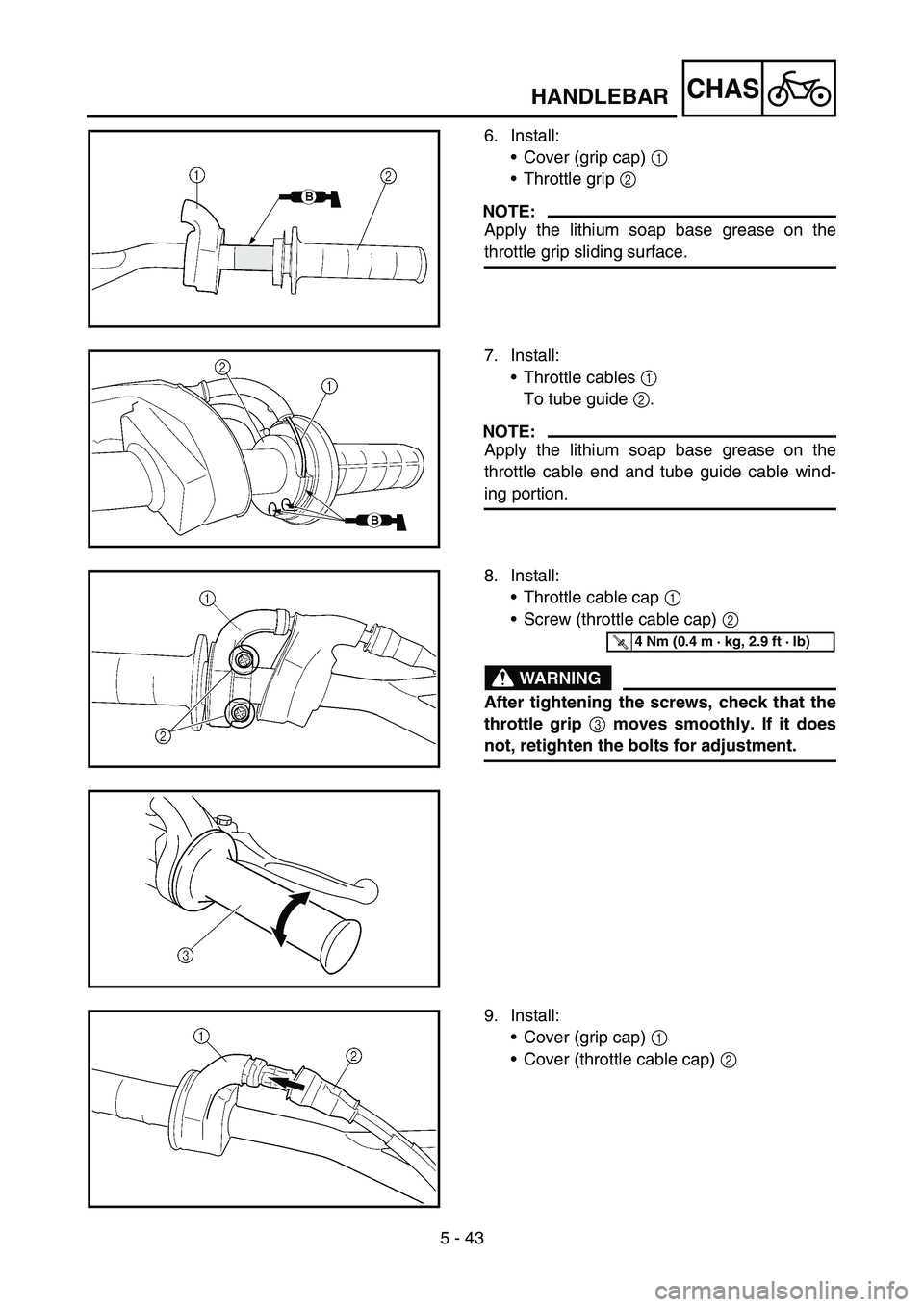

6. Install:
•Cover (grip cap) 1
•Throttle grip 2
NOTE:
Apply the lithium soap base grease on the
throttle grip sliding surface.
7. Install:
•Throttle cables 1
To tube guide 2.
NOTE:
Apply the lithium soap base grease on the
throttle cable end and tube guide cable wind-
ing portion.
8. Install:
•Throttle cable cap 1
•Screw (throttle cable cap) 2
WARNING
After tightening the screws, check that the
throttle grip
3 moves smoothly. If it does
not, retighten the bolts for adjustment.
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
9. Install:
•Cover (grip cap) 1
•Cover (throttle cable cap) 2

5 - 43
CHAS
6. Montieren:
Gaszuggehäuse-Abdeckung
1
Gasdrehgriff
2
HINWEIS:
Die Gleitfläche des Gasdrehgriffs mit
Lithiumseifenfett bestreichen.
7. Montieren:
Gaszüge
1
(an der Führung
2)
HINWEIS:
Die Gaszug-Enden und Seilzug-Füh-
rung mit Lithiumseifenfett bestrei-
chen.
8. Montieren:
Gaszug-Abdeckung
1
Schraube (Gaszug-Abdek-
kung)
2
WARNUNG
Nach dem Festziehen der Schrau-
ben sicherstellen, dass der Gas-
drehgriff 3 sich leichtgängig
bewegt. Anderenfalls die Schrau-
ben nachziehen bzw. lokkern.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
9. Montieren:
Gaszuggehäuse-Abdeckung
1
Schutzabdeckung (Gaszug-
Abdeckung)
2 6. Monter:
Cache (capuchon de la poignée)
1
Poignée des gaz 2
N.B.:
Appliquer de la graisse à savon de
lithium sur la surface coulissante de la
poignée des gaz.
7. Monter:
Câbles des gaz 1
Sur le guide de tube 2.
N.B.:
Appliquer de la graisse à savon de
lithium sur l’extrémité du câble des gaz
et sur la partie d’enroulement du câble
dans le guide de tube.
8. Monter:
Couvercle du logement de câble
des gaz 1
Vis (couvercle du logement de
câble des gaz) 2
AVERTISSEMENT
Après avoir serré les vis, vérifier que
la poignée des gaz 3 tourne sans pro-
blème. Sinon, resserrer les boulons
pour la régler.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
9. Monter:
Cache (capuchon de la poignée)
1
Couvercle (du logement de câble
des gaz) 2 6. Instalar:
Cubierta (tapa del puño) 1
Puño del acelerador 2
NOTA:
Aplique grasa de jabón de litio a la
superficie de deslizamiento del puño del
acelerador.
7. Instalar:
Cables del acelerador 1
A la guía de tubo 2.
NOTA:
Aplique grasa de jabón de litio al
extremo del cable del acelerador y a la
parte enrollada del cable de la guía de
tubo.
8. Instalar:
Cubierta del cable del acelerador
1
Tornillo (cubierta del cable del
acelerador) 2
ADVERTENCIA
Después de apretar los tornillos com-
pruebe que el puño del acelerador 3
se mueva con suavidad. Si no es así,
vuelva a apretar los tornillos para
ajustarlo.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
9. Instalar:
Cubierta (tapa del puño) 1
Cubierta (tapa del cable del acele-
rador) 2
GUIDON
LENKER
MANILLAR

5 - 44
CHASHANDLEBAR
10. Install:
•Start switch 1
•Master cylinder 2
•Master cylinder bracket 3
•Bolt (master cylinder bracket) 4
•Clamp 5
NOTE:
•The start switch and master cylinder bracket
should be installed according to the dimen-
sions shown.
•Install the bracket so that the arrow mark a
faces upward.
•First tighten the bolt on the upper side of the
master cylinder bracket, and then tighten the
bolt on the lower side.
T R..9 Nm (0.9 m · kg, 6.5 ft · lb)
Zero mm
(Zero in)Zero mm
(Zero in)
11. Install:
•“ENGINE STOP” button 1
•Clutch lever holder 2
•Bolt (clutch lever holder) 3
•Hot starter lever holder 4
•Bolt (hot starter lever holder) 5
•Clamp 6
NOTE:
•The “ENGINE STOP” button, clutch lever
holder and clamp should be installed accord-
ing to the dimensions shown.
•Pass the “ENGINE STOP” button lead in the
middle of the clutch lever holder.
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
12. Install:
•Clutch cable 1
•Hot starter cable 2
NOTE:
Apply the lithium soap base grease on the
clutch cable end and hot starter cable end.

5 - 44
CHAS
10. Montieren:
Starterschalter
1
Hauptbremszylinder
2
Hauptbremszylinder-Halte-
rung
3
Schraube (Hauptbremszylin-
der-Halterung)
4
Schlauchschelle
5
HINWEIS:
Der Starterschalter und die Haupt-
bremszylinder-Halterung sind ent-
sprechend den abgebildeten
Maßen zu montieren.
Die Halterung so einbauen, dass
die Pfeilmarkierung
a nach oben
gerichtet ist.
Zunächst die obere und dann die
untere Schraube der Hauptbrems-
zylinder-Halterung vorschriftsmä-
ßig festziehen.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
11. Montieren:
Motorstoppschalter “ENGINE
STOP”
1
Kupplungshebel-Halterung
2
Schraube (Kupplungshebel-
Halterung)
3
Warmstarthebel-Halterung
4
Schraube (Warmstarthebel-
Halterung)
5
Schlauchschelle
6
HINWEIS:
Der Motorstoppschalter “ENGINE
STOP”, die Kupplungshebel-Halte-
rung und die Klemme sind entspre-
chend den abgebildeten Maßen zu
montieren.
Das Kabel des Motorstoppschal-
ters “ENGINE STOP” durch die
Mitte der Kupplungshebel-Halte-
rung führen.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
12. Montieren:
Kupplungszug
1
Warmstartzug
2
HINWEIS:
Die Kupplungszug- und Warmstart-
zug-Enden mit Lithiumseifenfett
bestreichen. 10. Monter:
Contacteur du démarreur 1
Maître-cylindre 2
Support de maître-cylindre 3
Boulon (support de maître-cylin-
dre) 4
Collier à pince 5
N.B.:
Monter le contacteur du démarreur et
le support du maître-cylindre en res-
pectant les dimensions indiquées.
Monter le support de manière que la
flèche a soit dirigée vers le haut.
Serrer d’abord le boulon du côté supé-
rieur du support de maître-cylindre
puis serrer le boulon du côté inférieur.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
11. Monter:
Bouton “ENGINE STOP” 1
Support du levier d’embrayage
2
Boulon (support du levier
d’embrayage) 3
Support du levier de démarrage à
chaud 4
Boulon (support du levier de
démarrage à chaud) 5
Collier à pince 6
N.B.:
Monter le bouton “ENGINE STOP”,
le support du levier d’embrayage et le
collier à pince en respectant les
dimensions indiquées.
Acheminer le fil du bouton “ENGINE
STOP” au milieu du support du levier
d’embrayage.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
12. Monter:
Câble d’embrayage 1
Câble de démarrage à chaud 2
N.B.:
Appliquer de la graisse à savon de
lithium sur les extrémités du câble
d’embrayage et du câble de démarrage à
chaud.10. Instalar:
Interruptor de arranque 1
Bomba de freno 2
Soporte de la bomba de freno 3
Tornillo (soporte de la bomba de
freno) 4
Brida 5
NOTA:
El interruptor de arranque y el soporte
de la bomba de freno se deben montar
de acuerdo con las dimensiones que se
muestran.
Instale el soporte de forma que la fle-
cha a esté orientada hacia arriba.
Apriete primero el tornillo de la parte
superior del soporte de la bomba de
freno y luego el de la parte inferior.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
11. Instalar:
Botón “ENGINE STOP” (paro
del motor) 1
Soporte de la maneta de embra-
gue 2
Tornillo (soporte de la maneta de
embrague) 3
Soporte del mando de arranque
en caliente 4
Tornillo (soporte del mando de
arranque en caliente) 5
Brida 6
NOTA:
El botón “ENGINE STOP”, el soporte
de la maneta de embrague y la brida se
deben montar de acuerdo con las
dimensiones que se muestran.
Pase el cable del botón “ENGINE
STOP” por en medio del soporte de la
maneta de embrague.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
12. Instalar:
Cable de embrague 1
Cable del arranque en caliente 2
NOTA:
Aplique grasa de jabón de litio al
extremo del cable de embrague y al
extremo del cable del arranque en
caliente.
GUIDON
LENKER
MANILLAR

5 - 45
CHAS

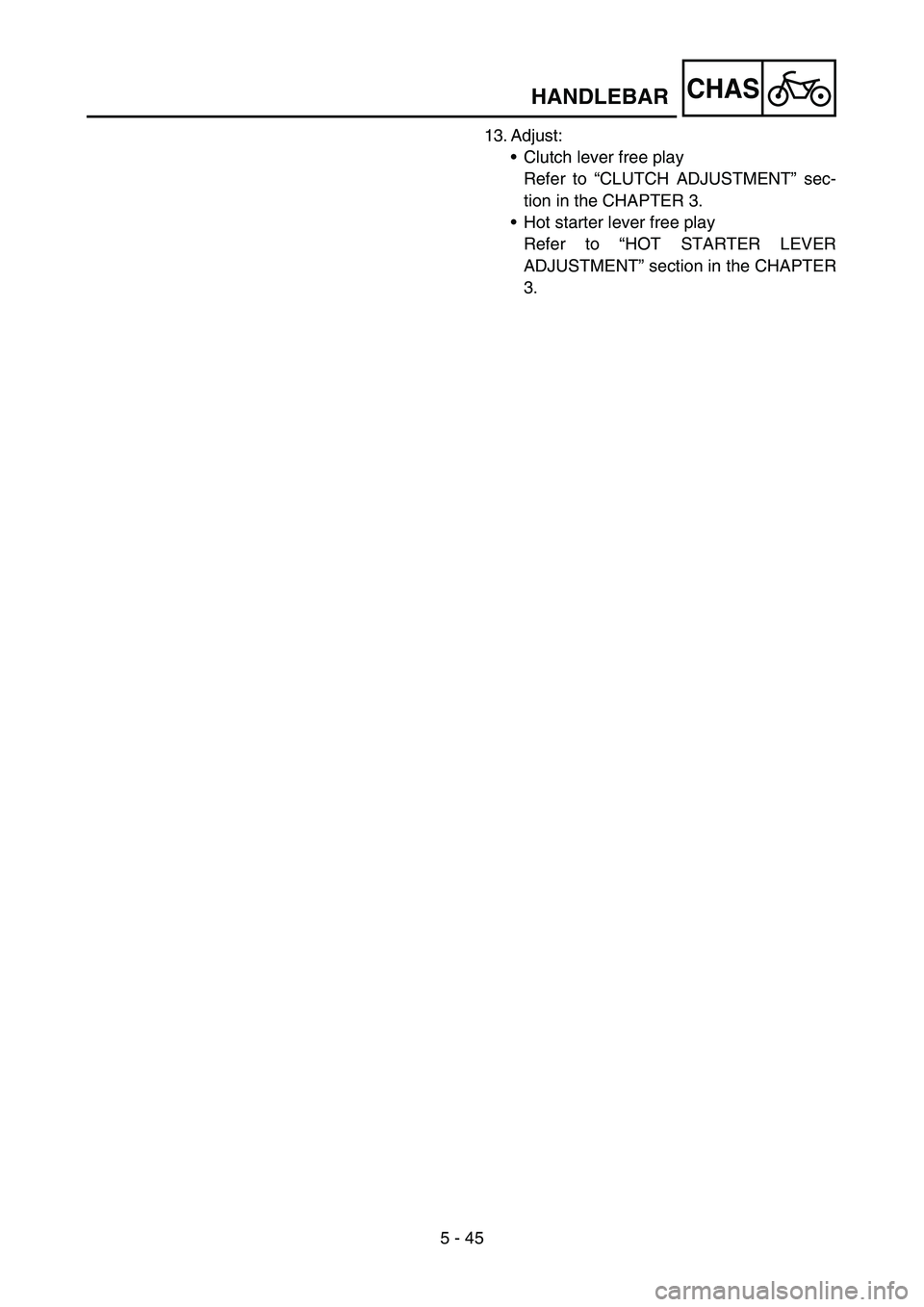

13. Adjust:
•Clutch lever free play
Refer to “CLUTCH ADJUSTMENT” sec-
tion in the CHAPTER 3.
•Hot starter lever free play
Refer to “HOT STARTER LEVER
ADJUSTMENT” section in the CHAPTER
3.
HANDLEBAR

5 - 45
CHAS

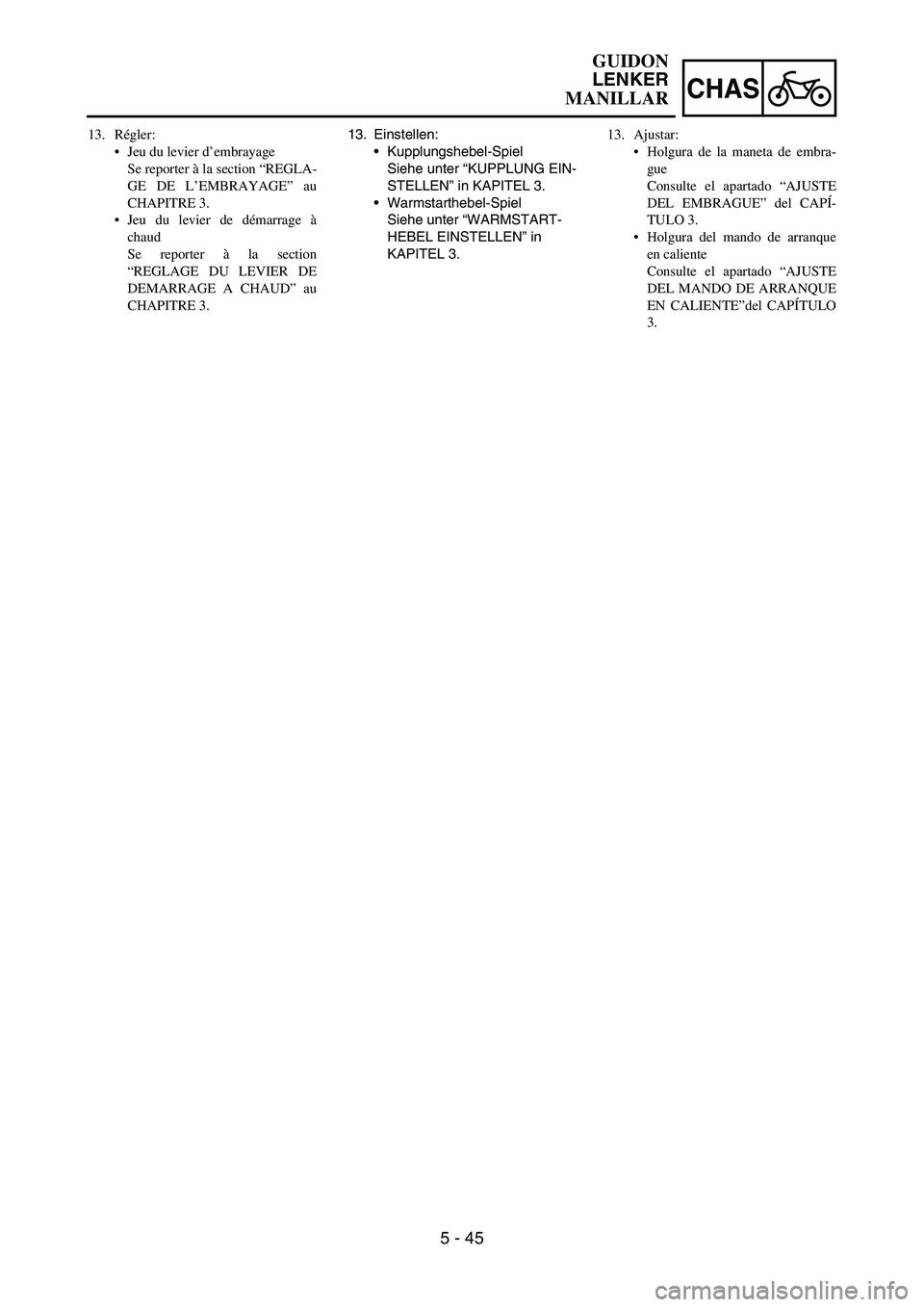

13. Einstellen:
Kupplungshebel-Spiel
Siehe unter “KUPPLUNG EIN-
STELLEN” in KAPITEL 3.
Warmstarthebel-Spiel
Siehe unter “WARMSTART-
HEBEL EINSTELLEN” in
KAPITEL 3. 13. Régler:
Jeu du levier d’embrayage
Se reporter à la section “REGLA-
GE DE L’EMBRAYAGE” au
CHAPITRE 3.
Jeu du levier de démarrage à
chaud
Se reporter à la section
“REGLAGE DU LEVIER DE
DEMARRAGE A CHAUD” au
CHAPITRE 3.13. Ajustar:
Holgura de la maneta de embra-
gue
Consulte el apartado “AJUSTE
DEL EMBRAGUE” del CAPÍ-
TULO 3.
Holgura del mando de arranque
en caliente
Consulte el apartado “AJUSTE
DEL MANDO DE ARRANQUE
EN CALIENTE”del CAPÍTULO
3.
GUIDON
LENKER
MANILLAR

5 - 46
CHAS
EC560000
STEERING
Extent of removal:
1 Under bracket removal
2 Bearing removal
Extent of removal Order Part name Q’ty Remarks
STEERING REMOVAL
WARNING
Support the machine securely so there is nodanger of it falling over.
Preparation for removal Hold the machine by placing the
suitable stand under the engine.
Headlight
Handlebar Refer to “HANDLEBAR” section.
Hose guide
Front fender
1 Multi-function meter 1
2 Multi-function meter bracket 1
3 Main switch 1 Disconnect the main switch lead.
4 Steering shaft nut 1
5 Front fork 2 Refer to “FRONT FORK” section.
6 Handle crown 1
7 Ring nut 1 Use special tool.
Refer to “REMOVAL POINTS”.
8 Under bracket 1
9 Bearing race cover 1
21
STEERING
