9. Montieren:
Beilagscheibe
1
Lenkkopfmutter
2
T R..145 Nm (14,5 m · kg, 105 ft · lb)
10. Nach dem festziehen der Mutter
die Lenkung auf Schwergängig-
keit kontrollieren. Bei Schwer-
gängigkeit die Ringmutter
allmählich lockern.
11. Einstellen:
Gabelrohr-Überstand
a
Standard-Gabelrohr-
Überstand a
:
Null mm (null in)
12. Festziehen:
Klemmschraube (obere
Gabelbrücke)
1
Klemmschraube (untere
Gabelbrücke)
2
ACHTUNG:
Die untere Gabelbrücke vor-
schriftsmäßig festziehen. Ein
Überziehen kann die Funktion der
Teleskopgabel beeinträchtigen.
13. Montieren:
Multifunktionsanzeigen-Halte-
rung
1
Multifunktionsanzeige
2
HINWEIS:
Die Gaszüge
3, den Kupplungszug
4 und den Heißstartzug
5 zwischen
der Multifunktionsanzeigen-Halterung
und der oberen Gabelbrücke verlegen.
14. Montieren:
Halterung
1
Klemme
2
HINWEIS:
So montieren, dass die Markierung
a auf dem Geschwindigkeitssen-
sor-Kabel auf die Kante der Halte-
rung ausgerichtet ist.
Das Geschwindigkeitssensor-
Kabel mit der Klemme an der Hal-
terung befestigen.
T R..21 Nm (2,1 m · kg, 15 ft · lb)
T R..21 Nm (2,1 m · kg, 15 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
T R..7 Nm (0,7 m · kg; 5,1 ft · lb)
9. Monter:
Rondelle pleine 1
Ecrou de d’arbre de direction 2
T R..145 Nm (14,5 m · kg, 105 ft · lb)
10. Après avoir serré l’écrou, vérifier si
le mouvement de la direction est
régulier. Sinon, régler la direction
en desserrant petit à petit l’écrou de
direction.
11. Régler:
Extrémité supérieure de la four-
che a
Extrémité supérieure de la
fourche (standard)
a:
Zéro mm (zéro in)
12. Serrer:
Boulon de pincement (couronne
de poignée) 1
Boulon de pincement (té infé-
rieur) 2
ATTENTION:
Serrer le té inférieur au couple spéci-
fié. Un serrage excessif peut compro-
mettre le bon fonctionnement de la
fourche.
13. Monter:
Support du compteur multifonc-
tion 1
Compteur multifonction 2
N.B.:
Passer les câbles des gaz 3, le câble
d’embrayage 4 et le câble du démarreur
à chaud 5 entre le support du compteur
multifonction et la couronne de poignée.
14. Monter:
Support 1
Collier 2
N.B.:
Le monter de sorte que la marque a
sur le fil du capteur de vitesse soit ali-
gnée sur le bord du support.
Fixer le fil du capteur de vitesse sur le
support à l’aide du collier.
T R..21 Nm (2,1 m · kg, 15 ft · lb)
T R..21 Nm (2,1 m · kg, 15 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
9. Instalar:
Arandela plana 1
Tuerca del eje de la dirección 2
T R..145 Nm (14,5 m · kg, 105 ft · lb)
10. Después de apretar la tuerca com-
pruebe si la dirección se mueve con
suavidad. Si no es así, ajuste la
dirección aflojando la tuerca anular
poco a poco.
11. Ajustar:
Extremo superior de la horquilla
delantera a
Extremo superior de la
horquilla delantera (están-
dar)
a:
Cero mm (cero in)
12. Apretar:
Remache extraíble (corona del
manillar) 1
Remache extraíble (soporte infe-
rior) 2
ATENCION:
Apriete el soporte inferior con el par
especificado. Si lo aprieta demasiado
puede provocar un funcionamiento
incorrecto de la horquilla delantera.
13. Instalar:
Soporte del indicador multifun-
ción 1
Indicador multifunción 2
NOTA:
Pase los cables del acelerador 3, el
cable de embrague 4 y el cable de
arranque en caliente 5 entre el soporte
del indicador multifunción y la corona
del manillar.
14. Instalar:
Sujeción 1
Brida 2
NOTA:
Instálelo de forma que la marca a del
cable del sensor de velocidad se alinee
con el borde de la sujeción.
Fije el cable del sensor de velocidad a
la sujeción con la brida.
T R..21 Nm (2,1 m · kg, 15 ft · lb)
T R..21 Nm (2,1 m · kg, 15 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
DIRECTION
LENKUNG
DIRECCIÓN

5 - 52

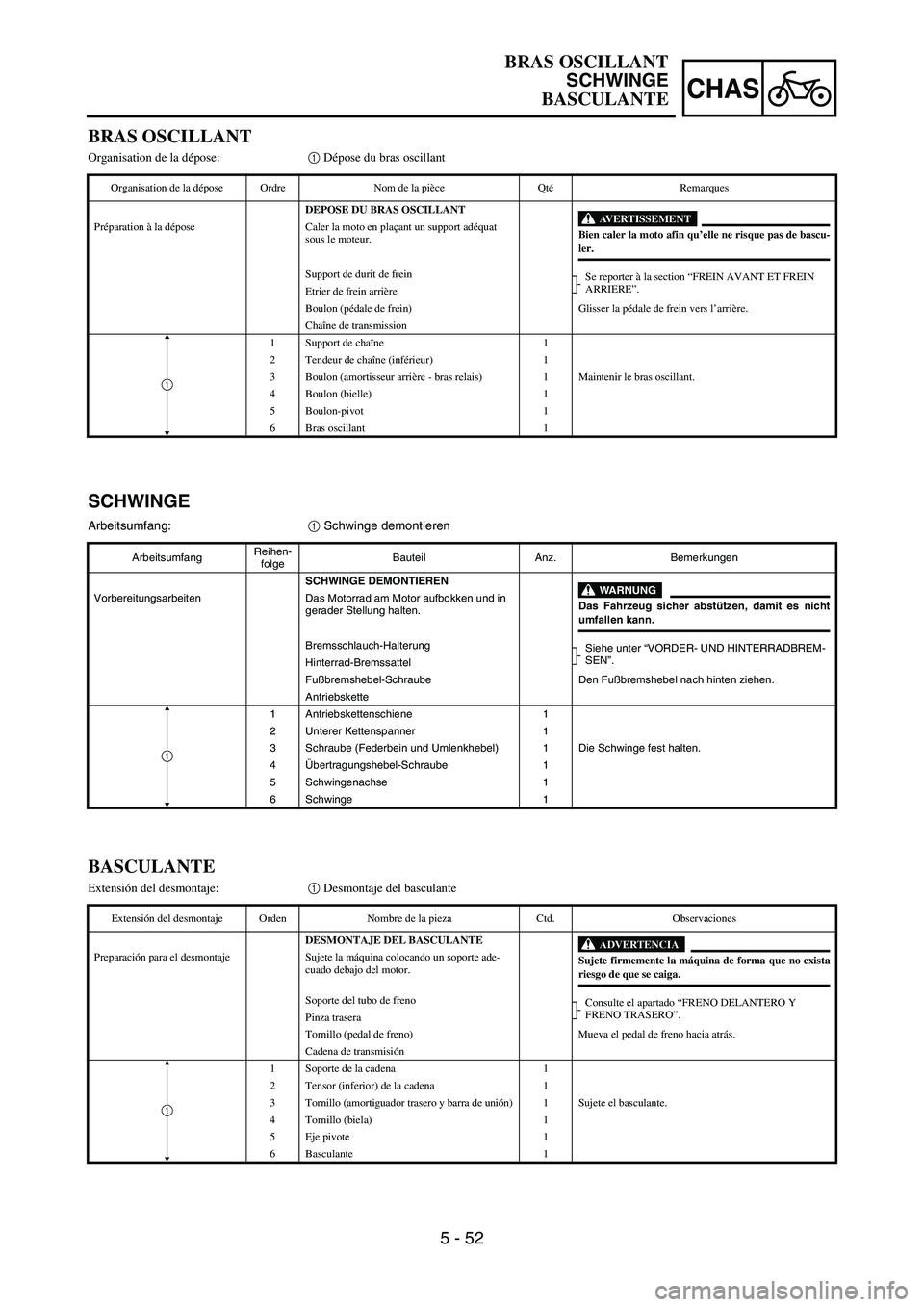

CHASSWINGARM
EC570000
SWINGARM
Extent of removal:
1 Swingarm
removal
Extent of removal Order Part name Q’ty Remarks
SWINGARM REMOVAL
WARNING
Support the machine securely so there is nodanger of it falling over.
Preparation for removal Hold the machine by placing the
suitable stand under the engine.
Brake hose holder
Refer to “FRONT BRAKE AND REAR
BRAKE” section.
Rear caliper
Bolt (brake pedal) Shift the brake pedal backward.
Drive chain
1 Chain support 1
2 Chain tensioner (lower) 1
3 Bolt (rear shock absorber-relay
arm)1 Hold the swingarm.
4 Bolt (connecting rod) 1
5 Pivot shaft 1
6 Swingarm 1
1

5 - 52
CHAS
SCHWINGE
Arbeitsumfang:
1 Schwinge demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
SCHWINGE DEMONTIEREN
WARNUNG
Das Fahrzeug sicher abstützen, damit es nichtumfallen kann. Vorbereitungsarbeiten Das Motorrad am Motor aufbokken und in
gerader Stellung halten.
Bremsschlauch-Halterung
Siehe unter “VORDER- UND HINTERRADBREM-
SEN”.
Hinterrad-Bremssattel
Fußbremshebel-Schraube Den Fußbremshebel nach hinten ziehen.
Antriebskette
1 Antriebskettenschiene 1
2 Unterer Kettenspanner 1
3 Schraube (Federbein und Umlenkhebel) 1 Die Schwinge fest halten.
4Übertragungshebel-Schraube 1
5 Schwingenachse 1
6 Schwinge 1
1
BRAS OSCILLANT
Organisation de la dépose:1 Dépose du bras oscillant
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU BRAS OSCILLANT
AVERTISSEMENTBien caler la moto afin qu’elle ne risque pas de bascu-ler. Préparation à la dépose Caler la moto en plaçant un support adéquat
sous le moteur.
Support de durit de frein
Se reporter à la section “FREIN AVANT ET FREIN
ARRIERE”.
Etrier de frein arrière
Boulon (pédale de frein) Glisser la pédale de frein vers l’arrière.
Chaîne de transmission
1 Support de chaîne 1
2 Tendeur de chaîne (inférieur) 1
3 Boulon (amortisseur arrière - bras relais) 1 Maintenir le bras oscillant.
4 Boulon (bielle) 1
5 Boulon-pivot 1
6 Bras oscillant 1
1
BASCULANTE
Extensión del desmontaje:1 Desmontaje del basculante
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DEL BASCULANTE
ADVERTENCIA
Sujete firmemente la máquina de forma que no existariesgo de que se caiga. Preparación para el desmontaje Sujete la máquina colocando un soporte ade-
cuado debajo del motor.
Soporte del tubo de freno
Consulte el apartado “FRENO DELANTERO Y
FRENO TRASERO”.
Pinza trasera
Tornillo (pedal de freno) Mueva el pedal de freno hacia atrás.
Cadena de transmisión
1 Soporte de la cadena 1
2 Tensor (inferior) de la cadena 1
3 Tornillo (amortiguador trasero y barra de unión) 1 Sujete el basculante.
4 Tornillo (biela) 1
5 Eje pivote 1
6 Basculante 1
1
BRAS OSCILLANT
SCHWINGE
BASCULANTE

5 - 53

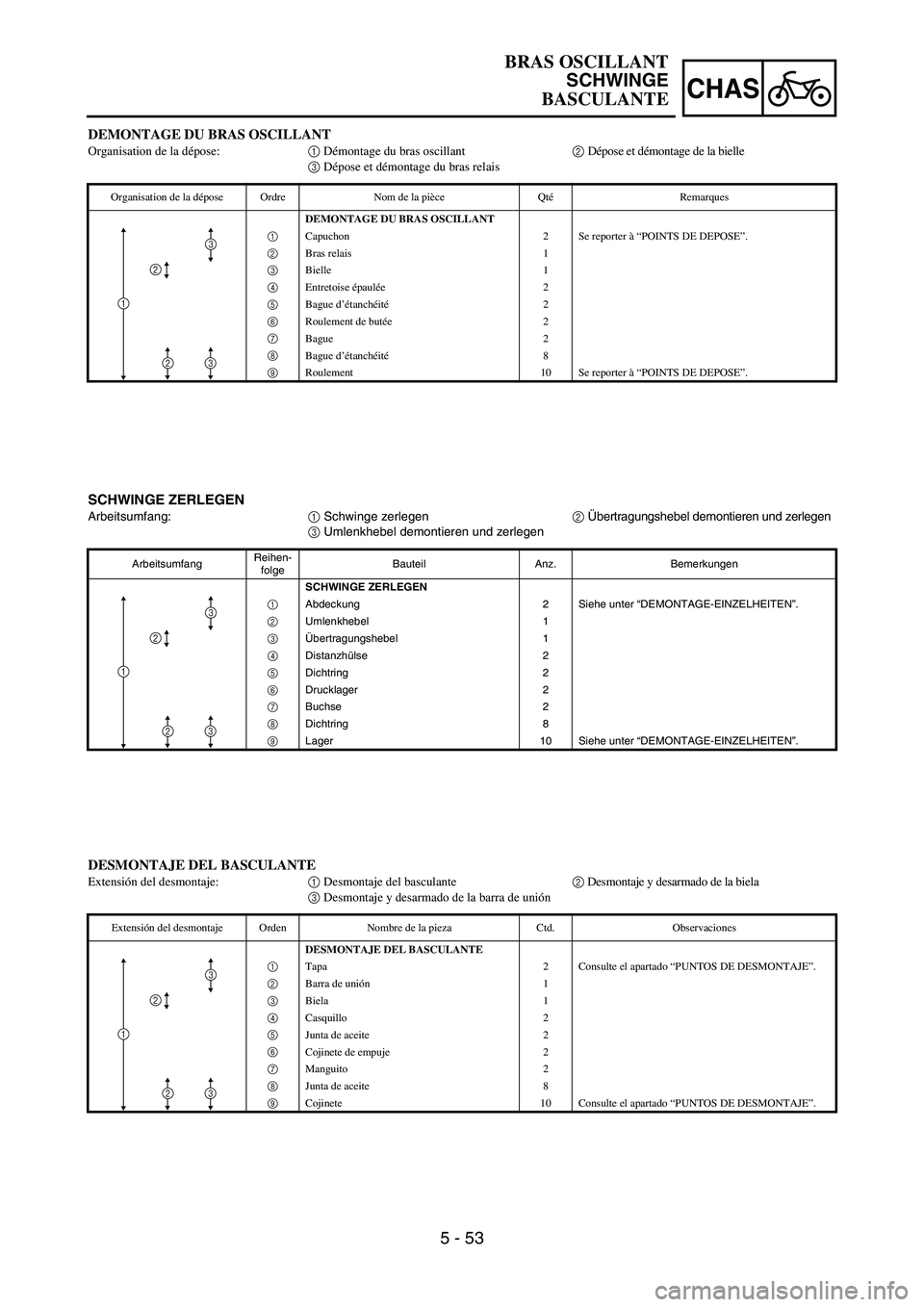

CHASSWINGARM
EC578000
SWINGARM DISASSEMBLY
Extent of removal:
1 Swingarm disassembly
2 Connecting rod removal and disassembly
3 Relay arm removal and disassembly
Extent of removal Order Part name Q’ty Remarks
SWINGARM DISASSEMBLY
1 Cap 2 Refer to “REMOVAL POINTS”.
2 Relay arm 1
3 Connecting rod 1
4 Collar 2
5 Oil seal 2
6 Thrust bearing 2
7 Bush 2
8 Oil seal 8
9 Bearing 10 Refer to “REMOVAL POINTS”.
1
2
32
3

5 - 53
CHAS
SCHWINGE ZERLEGEN
Arbeitsumfang:
1 Schwinge zerlegen
2 Übertragungshebel demontieren und zerlegen
3 Umlenkhebel demontieren und zerlegen
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
SCHWINGE ZERLEGEN
1
Abdeckung 2 Siehe unter “DEMONTAGE-EINZELHEITEN”.
2
Umlenkhebel 1
3
Übertragungshebel 1
4
Distanzhülse 2
5
Dichtring 2
6
Drucklager 2
7
Buchse 2
8
Dichtring 8
9
Lager 10 Siehe unter “DEMONTAGE-EINZELHEITEN”.
1
2
3
32
DEMONTAGE DU BRAS OSCILLANT
Organisation de la dépose:1 Démontage du bras oscillant2 Dépose et démontage de la bielle
3 Dépose et démontage du bras relais
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEMONTAGE DU BRAS OSCILLANT
1
Capuchon 2 Se reporter à “POINTS DE DEPOSE”.
2
Bras relais 1
3
Bielle 1
4
Entretoise épaulée2
5
Bague d’étanchéité2
6
Roulement de butée2
7
Bague 2
8
Bague d’étanchéité8
9
Roulement 10 Se reporter à “POINTS DE DEPOSE”.
1
2
3
32
DESMONTAJE DEL BASCULANTE
Extensión del desmontaje:1 Desmontaje del basculante2 Desmontaje y desarmado de la biela
3 Desmontaje y desarmado de la barra de unión
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DEL BASCULANTE
1
Tapa 2 Consulte el apartado “PUNTOS DE DESMONTAJE”.
2
Barra de unión1
3
Biela 1
4
Casquillo 2
5
Junta de aceite 2
6
Cojinete de empuje 2
7
Manguito 2
8
Junta de aceite 8
9
Cojinete 10 Consulte el apartado “PUNTOS DE DESMONTAJE”.
1
2
3
32
BRAS OSCILLANT
SCHWINGE
BASCULANTE

5 - 54
CHASSWINGARM
EC573000
REMOVAL POINTS
Cap
1. Remove:
•Cap (left) 1
NOTE:
Remove with a slotted-head screwdriver
inserted under the mark a on the cap (left).
EC573200
Bearing
1. Remove:
•Bearing 1
NOTE:
Remove the bearing by pressing its outer race.
EC574010
INSPECTION
Wash the bearings, bushes and collars in a
solvent.
EC574111
Swingarm
1. Inspect:
•Bearing 1
•Bush 2
Free play exists/unsmooth revolution/rust
→ Replace bearing and bush as a set.
2. Inspect:
•Oil seal 3
Damage → Replace.
Relay arm
1. Inspect:
•Bearing 1
•Collar 2
Free play exists/unsmooth revolution/rust
→ Replace bearing and collar as a set.
2. Inspect:
•Oil seal 3
Damage → Replace.

5 - 54
CHAS
DEMONTAGE-EINZELHEITEN
Abdeckung
1. Demontieren:
Abdeckung (links)
1
HINWEIS:
Einen Schlitz-Schraubendreher unter
der Markierung
a der Abdeckung
(links) ansetzen.
Lager
1. Demontieren:
Lager
1
HINWEIS:
Zum Ausbau des Lagers auf den
Außenlaufring drücken.
KONTROLLE
Die Lager, Buchsen und Distanzhül-
sen mit einem Lösungsmittel reini-
gen.
Schwinge
1. Kontrollieren:
Lager
1
Buchse
2
Spiel vorhanden/stockend/
rostig
→ Lager und Buchse
satzweise erneuern.
2. Kontrollieren:
Dichtring
3
Beschädigt
→ Erneuern.
Umlenkhebel
1. Kontrollieren:
Lager
1
Distanzhülse
2
Spiel vorhanden/stockend/
rostig
→ Lager und Distanz-
hülse satzweise erneuern.
2. Kontrollieren:
Dichtring
3
Beschädigt

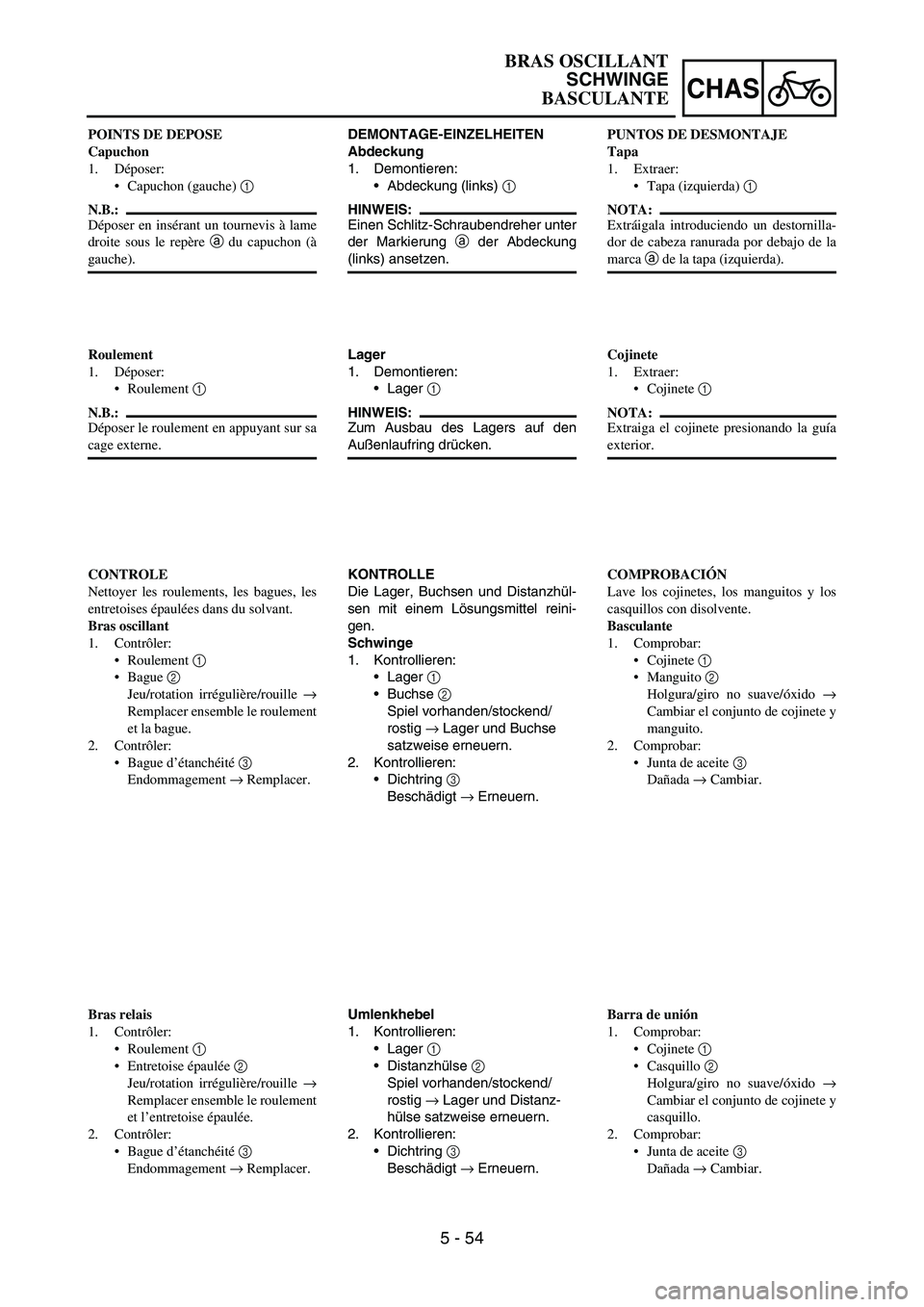

→ Erneuern. POINTS DE DEPOSE
Capuchon
1. Déposer:
Capuchon (gauche) 1
N.B.:
Déposer en insérant un tournevis à lame
droite sous le repère a du capuchon (à
gauche).
Roulement
1. Déposer:
Roulement 1
N.B.:
Déposer le roulement en appuyant sur sa
cage externe.
CONTROLE
Nettoyer les roulements, les bagues, les
entretoises épaulées dans du solvant.
Bras oscillant
1. Contrôler:
Roulement 1
Bague 2
Jeu/rotation irrégulière/rouille →
Remplacer ensemble le roulement
et la bague.
2. Contrôler:
Bague d’étanchéité 3
Endommagement → Remplacer.
Bras relais
1. Contrôler:
Roulement 1
Entretoise épaulée 2
Jeu/rotation irrégulière/rouille →
Remplacer ensemble le roulement
et l’entretoise épaulée.
2. Contrôler:
Bague d’étanchéité 3
Endommagement → Remplacer.PUNTOS DE DESMONTAJE
Tapa
1. Extraer:
Tapa (izquierda) 1
NOTA:
Extráigala introduciendo un destornilla-
dor de cabeza ranurada por debajo de la
marca a de la tapa (izquierda).
Cojinete
1. Extraer:
Cojinete 1
NOTA:
Extraiga el cojinete presionando la guía
exterior.
COMPROBACIÓN
Lave los cojinetes, los manguitos y los
casquillos con disolvente.
Basculante
1. Comprobar:
Cojinete 1
Manguito 2
Holgura/giro no suave/óxido →
Cambiar el conjunto de cojinete y
manguito.
2. Comprobar:
Junta de aceite 3
Dañada → Cambiar.
Barra de unión
1. Comprobar:
Cojinete 1
Casquillo 2
Holgura/giro no suave/óxido →
Cambiar el conjunto de cojinete y
casquillo.
2. Comprobar:
Junta de aceite 3
Dañada → Cambiar.
BRAS OSCILLANT
SCHWINGE
BASCULANTE

5 - 55
CHASSWINGARM
Connecting rod
1. Inspect:
•Bearing 1
•Collar 2
Free play exists/unsmooth revolution/rust
→ Replace bearing and collar as a set.
2. Inspect:
•Oil seal 3
Damage → Replace.
EC575000
ASSEMBLY AND INSTALLATION
Bearing and oil seal
1. Install:
•Bearing 1
•Oil seal 2
To swingarm.
NOTE:
•Apply the molybdenum disulfide grease on
the bearing when installing.
•Install the bearing by pressing it on the side
having the manufacture’s marks or numbers.
•First install the outer and then the inner bear-
ings to a specified depth from inside.
Installed depth of bearings:
Outer
a: Zero mm (Zero in)
Inner
b: 6.5 mm (0.26 in)
2. Install:
•Bearing 1
•Plain washer 2
•Oil seal 3
To relay arm.
NOTE:
•Apply the molybdenum disulfide grease on
the bearing when installing.
•Install the bearing by pressing it on the side
having the manufacture’s marks or numbers.
•Apply the molybdenum disulfide grease on
the plain washer.
Installed depth of bearings
a:
Zero mm (Zero in)

5 - 55
CHAS
Übertragungshebel
1. Kontrollieren:
Lager
1
Distanzhülse
2
Spiel vorhanden/stockend/
rostig
→ Lager und Distanz-
hülse satzweise erneuern.
2. Kontrollieren:
Dichtring
3
Beschädigt
→ Erneuern.
ZUSAMMENBAU UND MONTAGE
Lager und Dichtringe
1. Montieren:
Lager
1
Dichtring
2
(an der Schwinge)
HINWEIS:
Bei der Montage Molybdändisul-
fidöl auf das Lager auftragen.
Zum Einbau des Lagers auf der
Seite mit der Herstellerbeschrif-
tung oder Teilenummer drücken.
Zuerst die Außen- dann die Innen-
lager montieren; dabei die vorge-
schriebene Einbautiefe beachten.
Lager-Einbautiefe:
Außen a:
Null mm (null in)
Innen b:
6,5 mm (0,26 in)
2. Montieren:
Lager
1
Beilagscheibe
2
Dichtring
3
(am Umlenkhebel)
HINWEIS:
Bei der Montage Molybdändisul-
fidöl auf das Lager auftragen.
Zum Einbau des Lagers auf der
Seite mit der Herstellerbeschrif-
tung oder Teilenummer drücken.
Molybdändisulfidfett auf die Beilag-
scheibe auftragen.
Lager-Einbautiefe a:
Null mm (null in)
Bielle
1. Contrôler:
Roulement 1
Entretoise épaulée 2
Jeu/rotation irrégulière/rouille →
Remplacer ensemble le roulement
et l’entretoise épaulée.
2. Contrôler:
Bague d’étanchéité 3
Endommagement → Remplacer.
ASSEMBLAGE ET MONTAGE
Roulement et bague d’étanchéité
1. Monter:
Roulement 1
Bague d’étanchéité 2
Sur le bras oscillant.
N.B.:
Lors de l’installation, enduire le roule-
ment de graisse au bisulfure de molyb-
dène.
Monter le roulement en pressant sur le
côté où sont imprimés la marque ou le
numéro du fabricant.
Monter d’abord le roulement extérieur
puis le roulement intérieur à la profon-
deur spécifiée à partir de l’intérieur.
Profondeur d’installation
des roulements:
Extérieur a:
Zéro mm (zéro in)
Intérieur b:
6,5 mm (0,26 in)
2. Monter:
Roulement 1
Rondelle pleine 2
Bague d’étanchéité 3
Sur le bras relais.
N.B.:
Lors de l’installation, enduire le roule-
ment de graisse au bisulfure de molyb-
dène.
Monter le roulement en pressant sur le
côté où sont imprimés la marque ou le
numéro du fabricant.
Appliquer de la graisse au bisulfure de
molybdène sur la rondelle pleine.
Profondeur d’installation
des roulements a:
Zéro mm (zéro in)
Biela
1. Comprobar:
Cojinete 1
Casquillo 2
Holgura/giro no suave/óxido →
Cambiar el conjunto de cojinete y
casquillo.
2. Comprobar:
Junta de aceite 3
Dañada → Cambiar.
MONTAJE E INSTALACIÓN
Cojinete y junta de aceite
1. Instalar:
Cojinete 1
Junta de aceite 2
Al basculante.
NOTA:
Aplique grasa de disulfuro de molib-
deno al cojinete cuando lo monte.
Monte el cojinete presionando sobre el
lado que lleva las marcas o números
del fabricante.
Monte primero el cojinete exterior y
luego el interior a la profundidad espe-
cificada desde el interior.
Profundidad montada de
los cojinetes:
Exterior a:
Cero mm (cero in)
Interior b:
6,5 mm (0,26 in)
2. Instalar:
Cojinete 1
Arandela plana 2
Junta de aceite 3
A la barra de unión.
NOTA:
Aplique grasa de disulfuro de molib-
deno al cojinete cuando lo monte.
Monte el cojinete presionando sobre el
lado que lleva las marcas o números
del fabricante.
Aplique grasa de disulfuro de molib-
deno a la arandela plana.
Profundidad montada de
los cojinetes a:
Cero mm (cero in)
BRAS OSCILLANT
SCHWINGE
BASCULANTE

5 - 56
CHASSWINGARM
3. Install:
•Bearing 1
•Oil seal 2
To connecting rod.
NOTE:
•Apply the molybdenum disulfide grease on
the bearing when installing.
•Install the bearing by pressing it on the side
having the manufacture’s marks or numbers.
Installed depth of bearings
a:
Zero mm (Zero in)
Swingarm
1. Install:
•Bush 1
•Thrust bearing 2
•Oil seal 3
•Collar 4
To swingarm 5.
NOTE:
Apply the molybdenum disulfide grease on the
bushes, thrust bearings, oil seal lips and con-
tact surfaces of the collar and thrust bearing.
2. Install:
•Collar 1
•Washer 2
To relay arm 3.
NOTE:
Apply the molybdenum disulfide grease on the
collars and oil seal lips.
