YAMAHA WR 450F 2007 Owners Manual

5 - 36
CHAS
21. Messen:
Abstand
a
Nicht nach Vorgabe
→ In die
Sicherungsmutter hineindrehen.
Abstand a:
Min. 18 mm (0,71 in)
(zwischen der Ober-
kante des Dämpfer-
rohrs 1 und der
Oberkante der Siche-
rungsmutter 2)
22. Lockern:
Einstellschraube (Zugstufen-
Dämpfungskraft)
1
HINWEIS:
Die Einstellschraube für die Zug-
stufen-Dämpfungskraft leicht lok-
kern.
Die Einstellposition notieren (d. h.
die Anzahl Umdrehungen aus der
völlig hineingedrehten Stellung).
23. Montieren:
Druckstange
1
Gabelfeder
2
HINWEIS:
Die Gabelfeder muss bei hochge-
haltenem Dämpferrohr
3 einge-
baut werden.
Nach dem Einbau der Gabelfeder
das Dämpferrohr weiterhin hoch-
halten.
24. Montieren:
Federsitz
1
Gabel-Abdeckschraube
2
HINWEIS:
Die Gabel-Abdeckschraube hand-
fest am Dämpferrohr anschrauben.
25. Festziehen:
Gabel-Abdeckschraube
(Sicherungsmutter)
1
HINWEIS:
Die Sicherungsmutter
2 fest halten
und die Gabel-Abdeckschraube vor-
schriftsmäßig festziehen.
T R..29 Nm (2,9 m · kg, 21 ft · lb)
21. Mesurer:
Distance a
Hors spécifications → Serrer le
contre-écrou.
Distance a:
18 mm (0,71 in) ou plus
Entre le haut de la tige
d’amortissement 1 et le
haut du contre-écrou 2.
22. Desserrer:
Dispositif de réglage de l’amor-
tissement à la détente 1
N.B.:
Desserrer à la main le dispositif de
réglage de l’amortissement à la détente.
Noter le réglage du dispositif de
réglage de l’amortissement à la
détente (le nombre de tours à partir de
la position vissée à fond).
23. Monter:
Tige de commande 1
Ressort de fourche 2
N.B.:
Poser le ressort de fourche avec la tige
d’amortissement 3 sortie.
Après avoir monté le ressort de four-
che, maintenir l’extrémité de la tige
d’amortissement de manière qu’elle ne
descende pas.
24. Monter:
Siège de ressort 1
Boulon capuchon 2
N.B.:
Serrer à fond, manuellement, le boulon
capuchon sur la tige d’amortissement.
25. Serrer:
Boulon capuchon (contre-écrou)
1
N.B.:
Maintenir le contre-écrou 2 et serrer le
bouchon capuchon au couple spécifié.
T R..29 Nm (2,9 m · kg, 21 ft · lb)
21. Medir:
Distancia a
Fuera del valor especificado →
Girar la contratuerca.
Distancia a:
18 mm (0,71 in) o más
Entre la parte superior
de la varilla del amorti-
guador 1 y la parte
superior de la contra-
tuerca 2.
22. Aflojar:
Regulador de la amortiguación en
extensión 1
NOTA:
Afloje el regulador de amortiguación
en extensión a mano.
Anote la posición del regulador (la
cantidad de vueltas a partir de la posi-
ción completamente apretado).
23. Instalar:
Barra de empuje 1
Muelle de la horquilla 2
NOTA:
Instale el muelle de la horquilla con la
varilla del amortiguador 3 levantada.
Después de instalar el muelle de la
horquilla, sostenga el extremo de la
varilla del amortiguador de forma que
no baje.
24. Instalar:
Asiento del muelle 1
Perno capuchino 2
NOTA:
Apriete a mano, completamente, el perno
capuchino en la varilla del amortiguador.
25. Apretar:
Perno capuchino (contratuerca)
1
NOTA:
Sostenga la contratuerca 2 y apriete el
perno capuchino con el par especificado.
T R..29 Nm (2,9 m · kg, 21 ft · lb)
FOURCHE
TELESKOPGABEL
HORQUILLA DELANTERA

5 - 37
CHASFRONT FORK

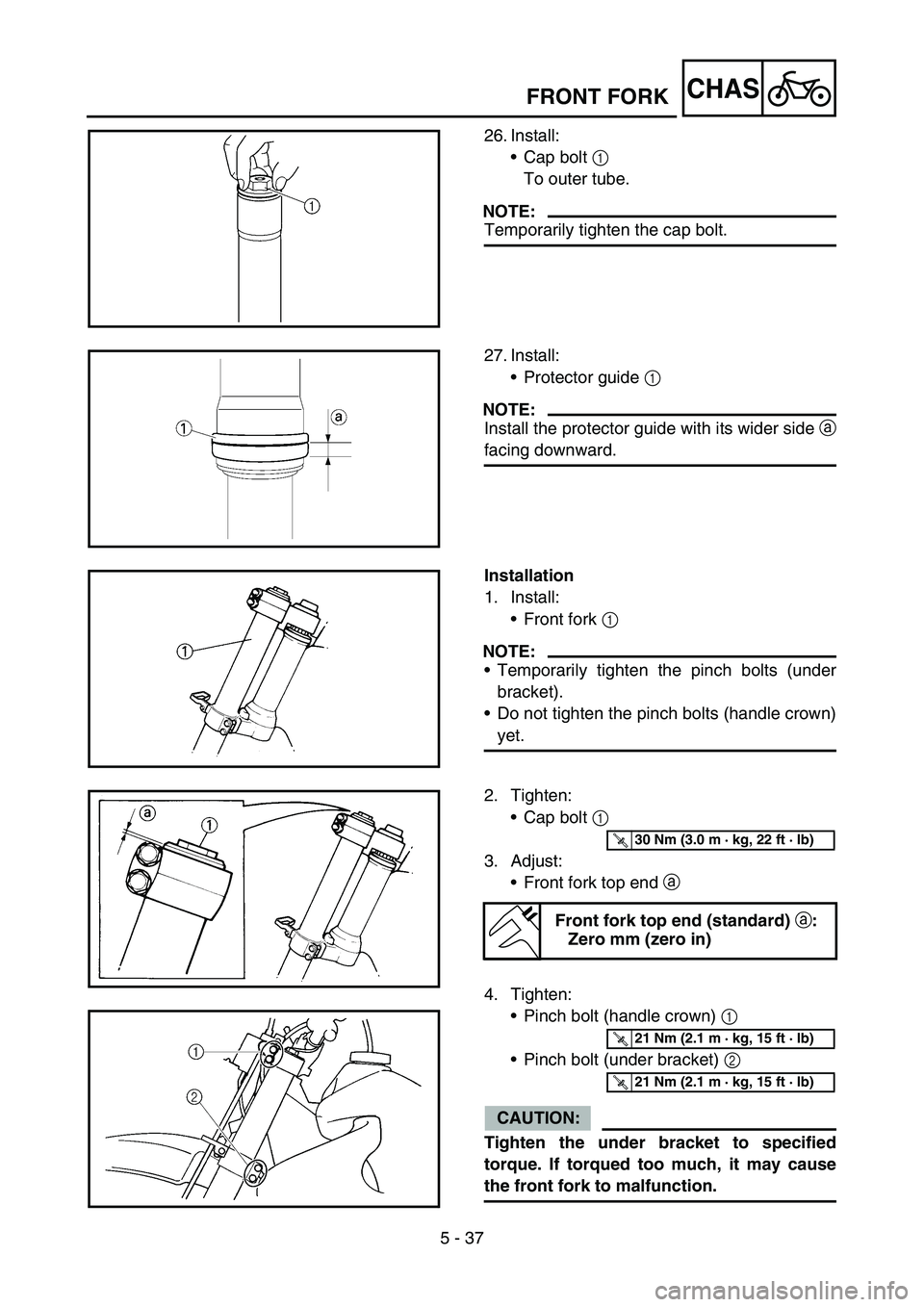

26. Install:
Cap bolt 1
To outer tube.
NOTE:
Temporarily tighten the cap bolt.
27. Install:
Protector guide 1
NOTE:
Install the protector guide with its wider side a
facing downward.
Installation
1. Install:
Front fork 1
NOTE:
Temporarily tighten the pinch bolts (under
bracket).
Do not tighten the pinch bolts (handle crown)
yet.
2. Tighten:
Cap bolt 1
3. Adjust:
Front fork top end a
4. Tighten:
Pinch bolt (handle crown) 1
Pinch bolt (under bracket) 2
CAUTION:
Tighten the under bracket to specified
torque. If torqued too much, it may cause
the front fork to malfunction.
Front fork top end (standard)
a:
Zero mm (zero in)
T R..30 Nm (3.0 m · kg, 22 ft · lb)
T R..21 Nm (2.1 m · kg, 15 ft · lb)
T R..21 Nm (2.1 m · kg, 15 ft · lb)

5 - 37
CHAS
26. Montieren:
Gabel-Abdeckschraube
1
(am Standrohr)
HINWEIS:
Die Gabel-Abdeckschraube proviso-
risch festziehen.
27. Montieren:
Protektor-Führung
1
HINWEIS:
Die Schutzführung mit der breiteren
Seite
a nach unten montieren.
Montage
1. Montieren:
Gabelholm
1
HINWEIS:
Die Klemmschrauben der unteren
Gabelbrücke provisorisch anzie-
hen.
Die Klemmschrauben der oberen
Gabelbrücke noch nicht festzie-
hen.
2. Festziehen:
Gabel-Abdeckschraube
1
3. Einstellen:
Gabelrohr-Überstand
a
4. Festziehen:
Klemmschraube (obere
Gabelbrücke)
1
Klemmschraube (untere
Gabelbrücke)
2
ACHTUNG:
Die untere Gabelbrücke vor-
schriftsmäßig festziehen. Ein
Überziehen kann die Funktion der
Teleskopgabel beeinträchtigen.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
Standard-Gabelrohr-
Überstand a:
Null mm (null in)
T R..21 Nm (2,1 m · kg, 15 ft · lb)
T R..21 Nm (2,1 m · kg, 15 ft · lb)
26. Monter:
Boulon capuchon 1
Sur le fourreau.
N.B.:
Serrer provisoirement le bouchon de
tube de fourche.
27. Monter:
Guide de protection 1
N.B.:
Monter le guide du dispositif de protec-
tion en orientant son côté le plus large a
vers le bas.
Montage
1. Monter:
Fourche 1
N.B.:
Serrer provisoirement les boulons de
pincement (té inférieur).
Ne pas encore serrer les boulons de
pincement (couronne de poignée).
2. Serrer:
Boulon capuchon 1
3. Régler:
Extrémité supérieure de la four-
che a
4. Serrer:
Boulon de pincement (couronne
de poignée) 1
Boulon de pincement (té infé-
rieur) 2
ATTENTION:
Serrer le té inférieur au couple spéci-
fié. Un serrage excessif peut compro-
mettre le bon fonctionnement de la
fourche.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
Sommet de bras de fourche
(standard) a:
Zéro mm (zéro in)
T R..21 Nm (2,1 m · kg, 15 ft · lb)
T R..21 Nm (2,1 m · kg, 15 ft · lb)
26. Instalar:
Perno capuchino 1
Al tubo exterior.
NOTA:
Apriete provisionalmente el tornillo de
la tapa.
27. Instalar:
Guía protectora 1
NOTA:
Instale la guía del protector con su lado
más ancho a hacia abajo.
Instalación
1. Instalar:
Horquilla delantera 1
NOTA:
Apriete provisionalmente los rema-
ches extraíbles (soporte inferior).
No apriete todavía los remaches
extraíbles (corona del manillar).
2. Apretar:
Perno capuchino 1
3. Ajustar:
Extremo superior de la horquilla
delantera a
4. Apretar:
Remache extraíble (corona del
manillar) 1
Remache extraíble (soporte infe-
rior) 2
ATENCION:
Apriete el soporte inferior con el par
especificado. Si lo aprieta demasiado
puede provocar un funcionamiento
incorrecto de la horquilla delantera.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
Extremo superior de la
horquilla delantera (están-
dar) a:
Cero mm (cero in)
T R..21 Nm (2,1 m · kg, 15 ft · lb)
T R..21 Nm (2,1 m · kg, 15 ft · lb)
FOURCHE
TELESKOPGABEL
HORQUILLA DELANTERA

5 - 38
CHASFRONT FORK
5. Install:
Speed sensor lead 1
Plate 1 2
Bolt (plate 1) 3
To protector (right) 4.
NOTE:
Install the speed sensor lead so that its paint
a directs as shown and align the bottom b of
the plate 1 with the same paint.
a
b
4 31
2
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
6. Install:
Speed sensor lead 1
Plate 2 2
Screw (plate 2) 3
To protector (right) 4.
NOTE:
Install the plate 2 in the direction as shown.
1
22
1
3
4
T R..0.5 Nm (0.05 m · kg, 0.36 ft · lb)
7. Install:
Protector 1
Bolt (protector) 2
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
8. Adjust:
Rebound damping force
NOTE:
Turn in the damping adjuster 1 finger-tight
and then turn out to the originally set position.

5 - 38
CHAS
5. Montieren:
Geschwindigkeitssensor-
Kabel
1
Scheibe 1
2
Schraube (Scheibe 1)
3
Zum Schutz (rechts)
4.
HINWEIS:
Das Geschwindigkeitssensor-Kabel
so montieren, dass der Punkt
a wie
dargestellt ausgerichtet ist, und das
untere Ende
b der Scheibe 1 auf
den gleichen Punkt ausrichten.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
6. Montieren:
Geschwindigkeitssensor-
Kabel
1
Scheibe 2
2
Schraube (Scheibe 2)
3
Zum Schutz (rechts)
4.
HINWEIS:
Die Scheibe 2 in der dargestellten
Richtung montieren.
T R..0,5 Nm (0,05 m · kg, 0,36 ft · lb)
7. Montieren:
Protektor
1
Protektor-Schraube
2
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
8. Einstellen:
Zugstufen-Dämpfungskraft
HINWEIS:
Die Dämpfungs-Einstellschraube
1
handfest anziehen und dann in die
ursprüngliche Stellung bringen. 5. Monter:
Fil du capteur de vitesse 1
Plaque 1 2
Boulon (plaque 1) 3
Vers le dispositif de protection
(droite) 4.
N.B.:
Monter le fil du capteur de vitesse de
sorte que le repère a soit orienté comme
illustré et aligner le bas b de la plaque 1
sur cette même marque.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
6. Monter:
Fil du capteur de vitesse 1
Plaque 2 2
Vis (plaque 2) 3
Vers le dispositif de protection
(droite) 4.
N.B.:Monter la plaque 2 dans le sens indiqué.
T R..0,5 Nm (0,05 m · kg, 0,36 ft · lb)
7. Monter:
Protection 1
Boulon (protection) 2
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
8. Régler:
Force d’amortissement à la
détente
N.B.:
Serrer à la main le dispositif de réglage
d’amortissement 1, puis desserrer gra-
duellement jusqu’à la position de réglage
d’origine.5. Instalar:
Cable del sensor de velocidad 1
Placa 1 2
Tornillo (placa 1) 3
Al protector (derecha) 4.
NOTA:
Instale el cable del sensor de velocidad
de forma que la marca de pintura a
quede orientada como se muestra y ali-
nee la parte inferior b de la placa 1 con
la misma marca de pintura.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
6. Instalar:
Cable del sensor de velocidad 1
Placa 2 2
Tornillo (placa 2) 3
Al protector (derecha) 4.
NOTA:
Instale la placa 2 en la dirección que se
muestra.
T R..0,5 Nm (0,05 m · kg, 0,36 ft · lb)
7. Instalar:
Protector 1
Tornillo (protector) 2
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
8. Ajustar:
Amortiguación en extensión
NOTA:
Gire hacia adentro el regulador de amor-
tiguación 1 a mano y luego gírelo hacia
afuera en la posición original de ajuste.
FOURCHE
TELESKOPGABEL
HORQUILLA DELANTERA

5 - 39
CHAS
EC5B0000
HANDLEBAR
Extent of removal:
1 Handlebar removal
Extent of removal Order Part name Q’ty Remarks
HANDLEBAR REMOVAL
Preparation for removal Headlight
1 Hot starter cable 1 Disconnect at the lever side.
2 Hot starter lever holder 1
3 Clutch cable 1 Disconnect at the lever side.
4 Clutch lever holder 1 Disconnect the clutch switch lead.
5“ENGINE STOP” button 1 Disconnect the “ENGINE STOP” button
lead.
6 Master cylinder 1 Refer to “REMOVAL POINTS”.
7 Start switch 1 Disconnect the start switch lead.
8 Throttle cable cap 1
9 Throttle cable #1 (pulled) 1 Disconnect at the throttle side.
10 Throttle cable #2 (pushed) 1 Disconnect at the throttle side.
11 Grip (right) 1 Refer to “REMOVAL POINTS”.
12 Tube guide 1
13 Grip (left) 1 Refer to “REMOVAL POINTS”.
14 Handlebar holder (upper) 2
15 Handlebar 1
16 Handlebar holder (lower) 2
1
HANDLEBAR

5 - 39
CHAS
LENKER
Arbeitsumfang:
1 Lenker demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
LENKER DEMONTIEREN
Vorbereitungsarbeiten Scheinwerfer
1 Warmstartzug 1 Hebelseitig lösen.
2 Warmstarthebel-Halterung 1
3 Kupplungszug 1 Hebelseitig lösen.
4 Kupplungshebel-Halterung 1 Das Kupplungsschalter-Kabel lösen.
5 Motorstoppschalter “ENGINE STOP”1 Das Motorstoppschalter-Kabel lösen.
6 Hauptbremszylinder 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
7 Starterschalter 1 Das Starterschalter-Kabel lösen.
8 Gaszug-Abdeckung 1
9 Gasgeberzug 1 1 Gasdrehgriffseitig lösen.
10 Gasnehmerzug 2 1 Gasdrehgriffseitig lösen.
11 Lenkergriff rechts 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
12 Führung 1
13 Lenkergriff links 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
14 Lenker-Halterung (oben) 2
15 Lenker 1
16 Lenker-Halterung (unten) 2
1
GUIDON
Organisation de la dépose:1 Dépose du guidon
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU GUIDON
Préparation à la dépose Phare
1Câble de démarrage à chaud 1 Déconnecter du côté levier.
2 Support du levier de démarrage à chaud 1
3Câble d’embrayage 1 Déconnecter du côté levier.
4 Support de levier d’embrayage 1 Déconnecter le fil du contacteur d’embrayage.
5 Bouton “ENGINE STOP”1Débrancher le fil du bouton “ENGINE STOP”.
6Maître-cylindre 1 Se reporter à “POINTS DE DEPOSE”.
7 Contacteur du démarreur 1 Déconnecter le fil du contacteur du démarreur.
8 Couvercle du logement de câble des gaz 1
9Câble des gaz n°1 (tiré)1Déconnecter du côté accélérateur.
10 Câble des gaz n°2 (enfoncé)1Déconnecter du côté accélérateur.
11 Poignée (droite) 1 Se reporter à “POINTS DE DEPOSE”.
12 Guide de tube 1
13 Poignée (gauche) 1 Se reporter à “POINTS DE DEPOSE”.
14 Support du guidon (supérieur) 2
15 Guidon 1
16 Support du guidon (inférieur) 2
1
MANILLAR
Extensión del desmontaje:1 Desmontaje del manillar
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DEL MANILLAR
Preparación para el desmontaje Faro
1 Cable de arranque en caliente 1 Desconéctelo del lado de la maneta.
2 Soporte del mando de arranque en caliente 1
3 Cable de embrague 1 Desconéctelo del lado de la maneta.
4 Soporte de la maneta de embrague 1 Desconecte el cable del interruptor del embrague.
5Botón “ENGINE STOP” (paro del motor) 1 Desconecte el cable del botón “ENGINE STOP”.
6 Bomba de freno 1 Consulte el apartado “PUNTOS DE DESMONTAJE”.
7 Interruptor de arranque 1 Desconecte el cable del interruptor de arranque.
8 Tapa del cable del acelerador 1
9 Cable del acelerador nº 1 (en tracción) 1 Desconéctelo del lado del acelerador.
10 Cable del acelerador nº 2 (empujado) 1 Desconéctelo del lado del acelerador.
11 Puño (derecho) 1 Consulte el apartado “PUNTOS DE DESMONTAJE”.
12 Guía de tubo 1
13 Puño( izquierdo) 1 Consulte el apartado “PUNTOS DE DESMONTAJE”.
14 Soporte del manillar (superior) 2
15 Manillar 1
16 Sporte del manillar (inferior) 2
1
GUIDON
LENKER
MANILLAR

5 - 40
CHAS
EC5B3000

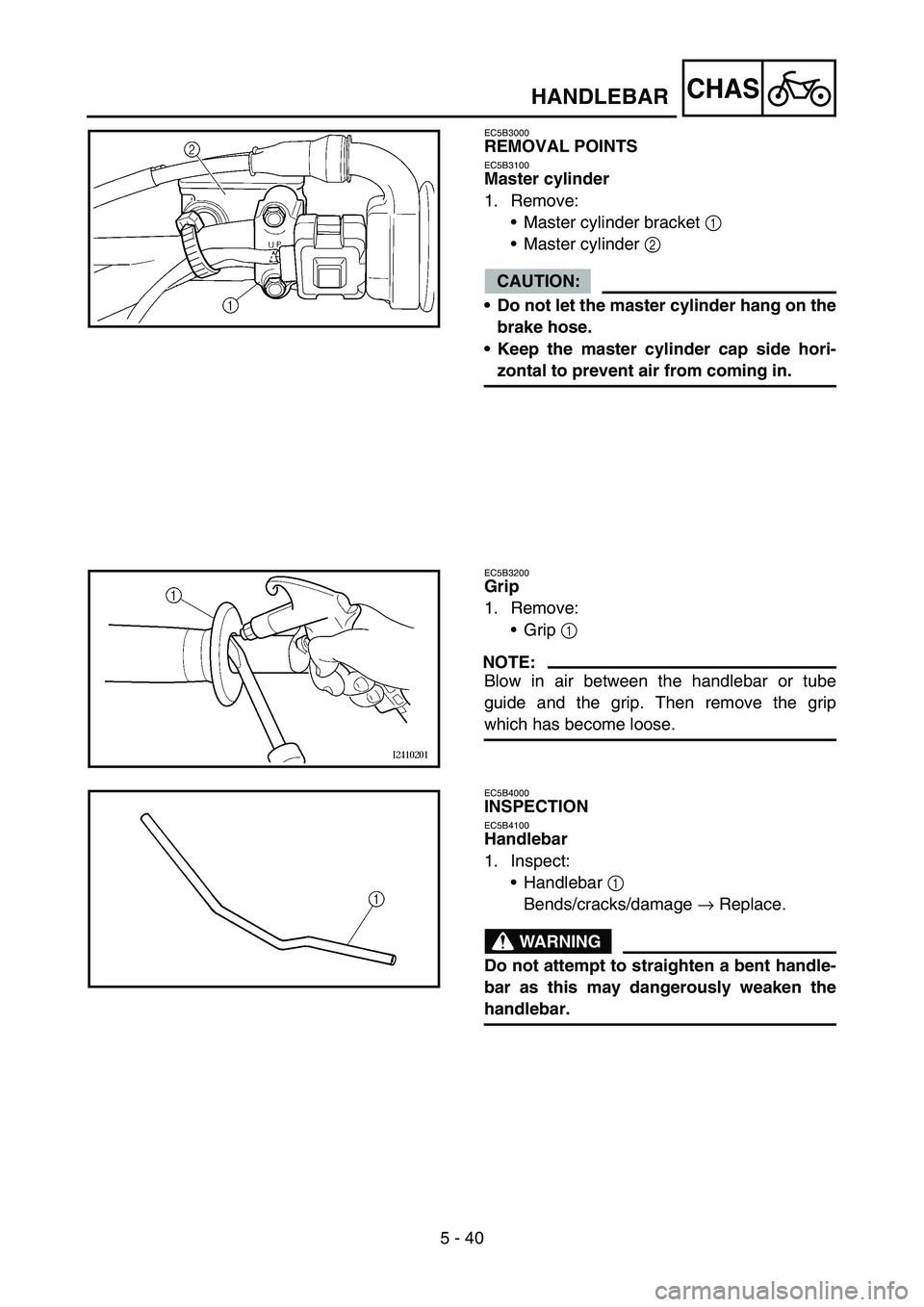

REMOVAL POINTS
EC5B3100
Master cylinder
1. Remove:
Master cylinder bracket 1
Master cylinder 2
CAUTION:
Do not let the master cylinder hang on the
brake hose.
Keep the master cylinder cap side hori-
zontal to prevent air from coming in.
EC5B3200
Grip
1. Remove:
Grip 1
NOTE:
Blow in air between the handlebar or tube
guide and the grip. Then remove the grip
which has become loose.
EC5B4000
INSPECTION
EC5B4100
Handlebar
1. Inspect:
Handlebar 1
Bends/cracks/damage → Replace.
WARNING
Do not attempt to straighten a bent handle-
bar as this may dangerously weaken the
handlebar.
HANDLEBAR

5 - 40
CHAS
DEMONTAGE-EINZELHEITEN
Hauptbremszylinder
1. Demontieren:
Hauptbremszylinder-Halte-
rung
1
Hauptbremszylinder
2
ACHTUNG:
Den Hauptbremszylinder nicht
am Bremsschlauch hängen las-
sen.
Den Bremsflüssigkeits-Vorrats-
behälter waagerecht halten,
damit keine Luft in das System
eindringt.
Lenkergriff
1. Demontieren:
Lenkergriff
1
HINWEIS:
Druckluft zwischen dem Lenker bzw.
der Führung und dem Lenkergriff
blasen. Anschließend den gelösten
Griff abnehmen.
KONTROLLE
Lenker
1. Kontrollieren:
Lenker
1
Verbogen/rissig/beschädigt
→
Erneuern.
WARNUNG
Ein verbogener Lenker darf unter
keinen Umständen gerichtet wer-
den, weil dadurch seine Stabilität

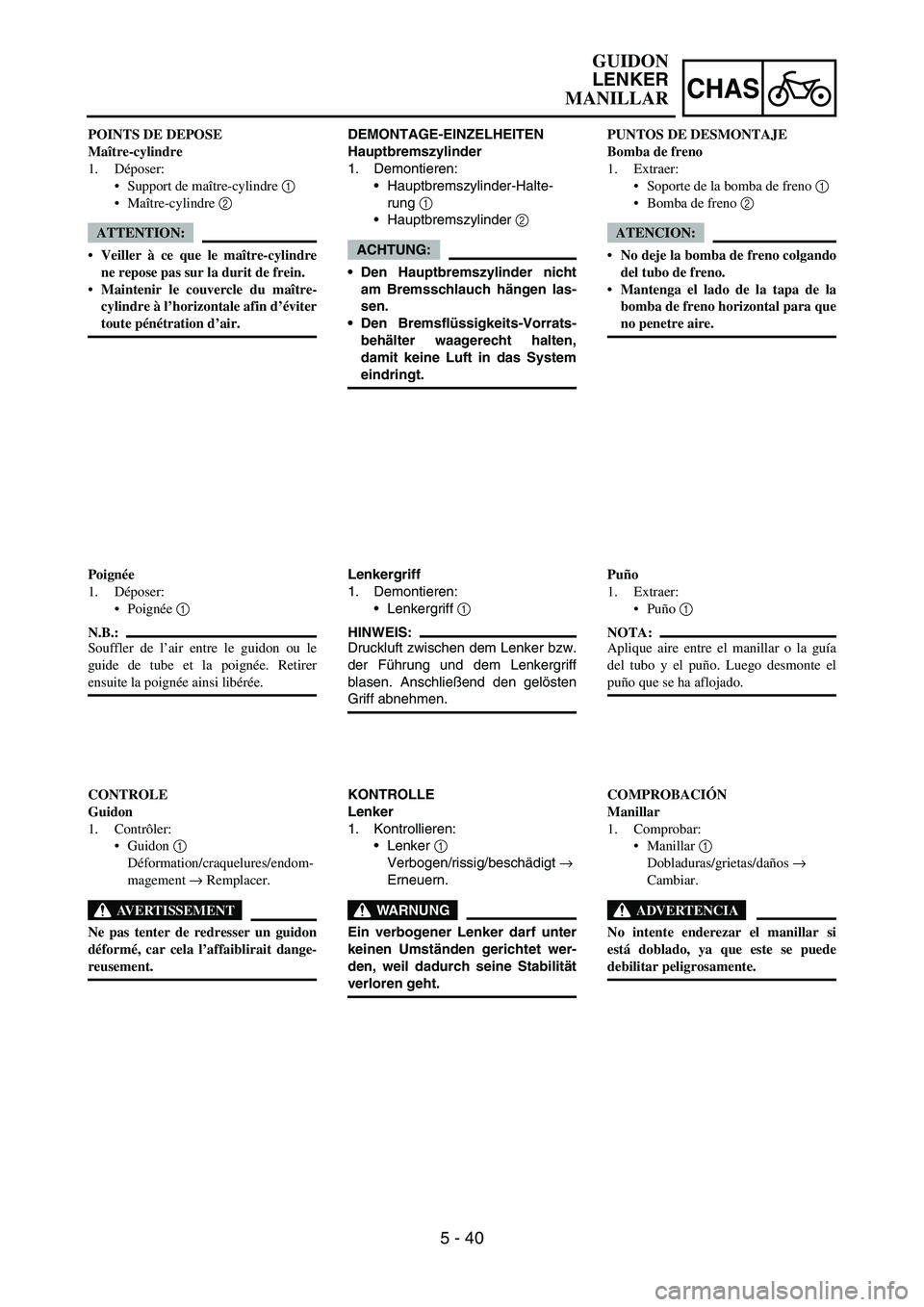

verloren geht. POINTS DE DEPOSE
Maître-cylindre
1. Déposer:
Support de maître-cylindre 1
Maître-cylindre 2
ATTENTION:
Veiller à ce que le maître-cylindre
ne repose pas sur la durit de frein.
Maintenir le couvercle du maître-
cylindre à l’horizontale afin d’éviter
toute pénétration d’air.
Poignée
1. Déposer:
Poignée 1
N.B.:
Souffler de l’air entre le guidon ou le
guide de tube et la poignée. Retirer
ensuite la poignée ainsi libérée.
CONTROLE
Guidon
1. Contrôler:
Guidon 1
Déformation/craquelures/endom-
magement → Remplacer.
AVERTISSEMENT
Ne pas tenter de redresser un guidon
déformé, car cela l’affaiblirait dange-
reusement.PUNTOS DE DESMONTAJE
Bomba de freno
1. Extraer:
Soporte de la bomba de freno 1
Bomba de freno 2
ATENCION:
No deje la bomba de freno colgando
del tubo de freno.
Mantenga el lado de la tapa de la
bomba de freno horizontal para que
no penetre aire.
Puño
1. Extraer:
Puño 1
NOTA:
Aplique aire entre el manillar o la guía
del tubo y el puño. Luego desmonte el
puño que se ha aflojado.
COMPROBACIÓN
Manillar
1. Comprobar:
Manillar 1
Dobladuras/grietas/daños →
Cambiar.
ADVERTENCIA
No intente enderezar el manillar si
está doblado, ya que este se puede
debilitar peligrosamente.
GUIDON
LENKER
MANILLAR

5 - 41
CHASHANDLEBAR
EC5B5000

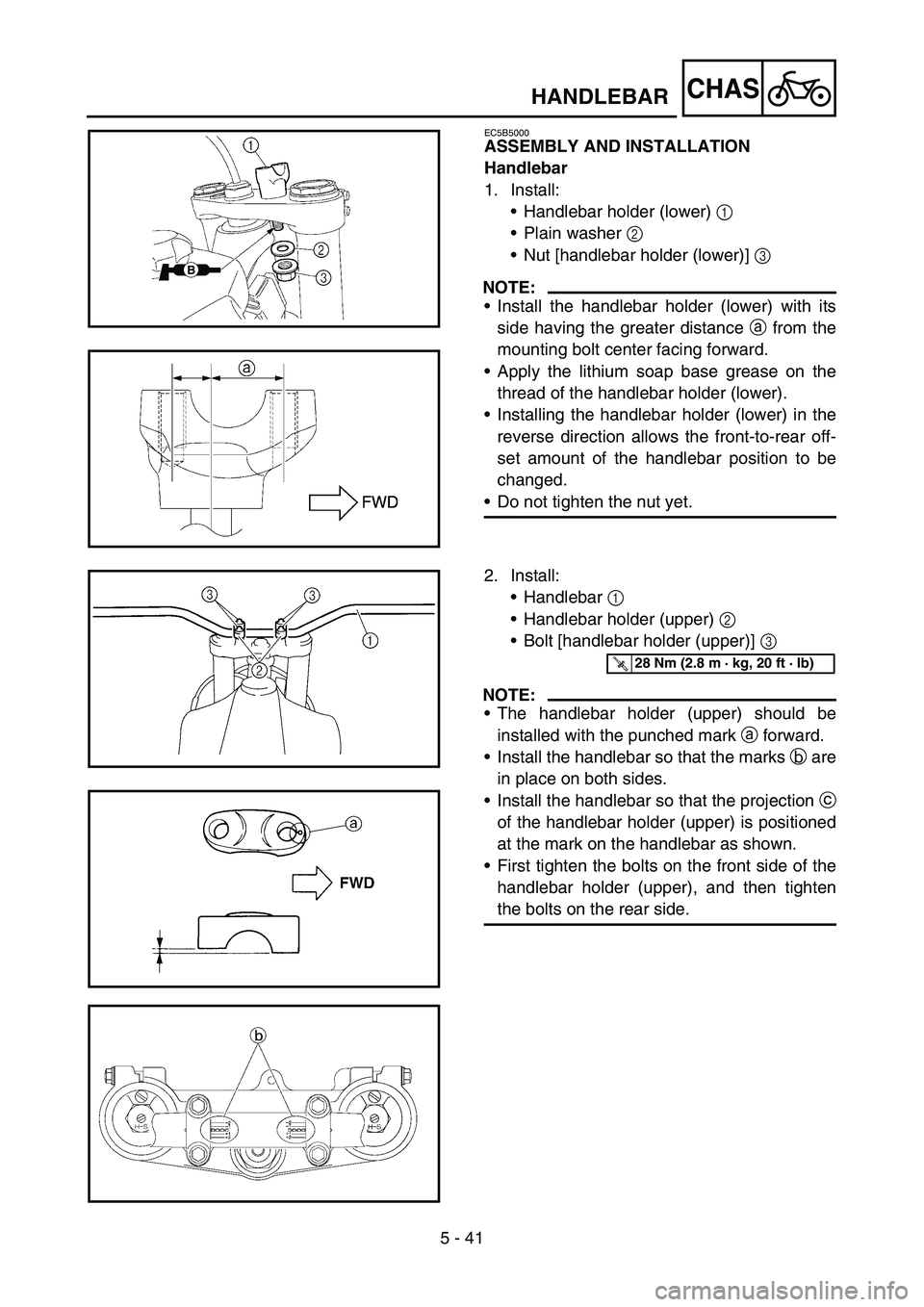

ASSEMBLY AND INSTALLATION
Handlebar
1. Install:
Handlebar holder (lower) 1
Plain washer 2
Nut [handlebar holder (lower)] 3
NOTE:
Install the handlebar holder (lower) with its
side having the greater distance a from the
mounting bolt center facing forward.
Apply the lithium soap base grease on the
thread of the handlebar holder (lower).
Installing the handlebar holder (lower) in the
reverse direction allows the front-to-rear off-
set amount of the handlebar position to be
changed.
Do not tighten the nut yet.
2. Install:
Handlebar 1
Handlebar holder (upper) 2
Bolt [handlebar holder (upper)] 3
NOTE:
The handlebar holder (upper) should be
installed with the punched mark a forward.
Install the handlebar so that the marks b are
in place on both sides.
Install the handlebar so that the projection c
of the handlebar holder (upper) is positioned
at the mark on the handlebar as shown.
First tighten the bolts on the front side of the
handlebar holder (upper), and then tighten
the bolts on the rear side.
T R..28 Nm (2.8 m · kg, 20 ft · lb)
