YAMAHA WR 450F 2007  Owners Manual –+ELEC
STARTERMOTOR
Arbeitsumfang:1 Startermotor zerlegen
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen

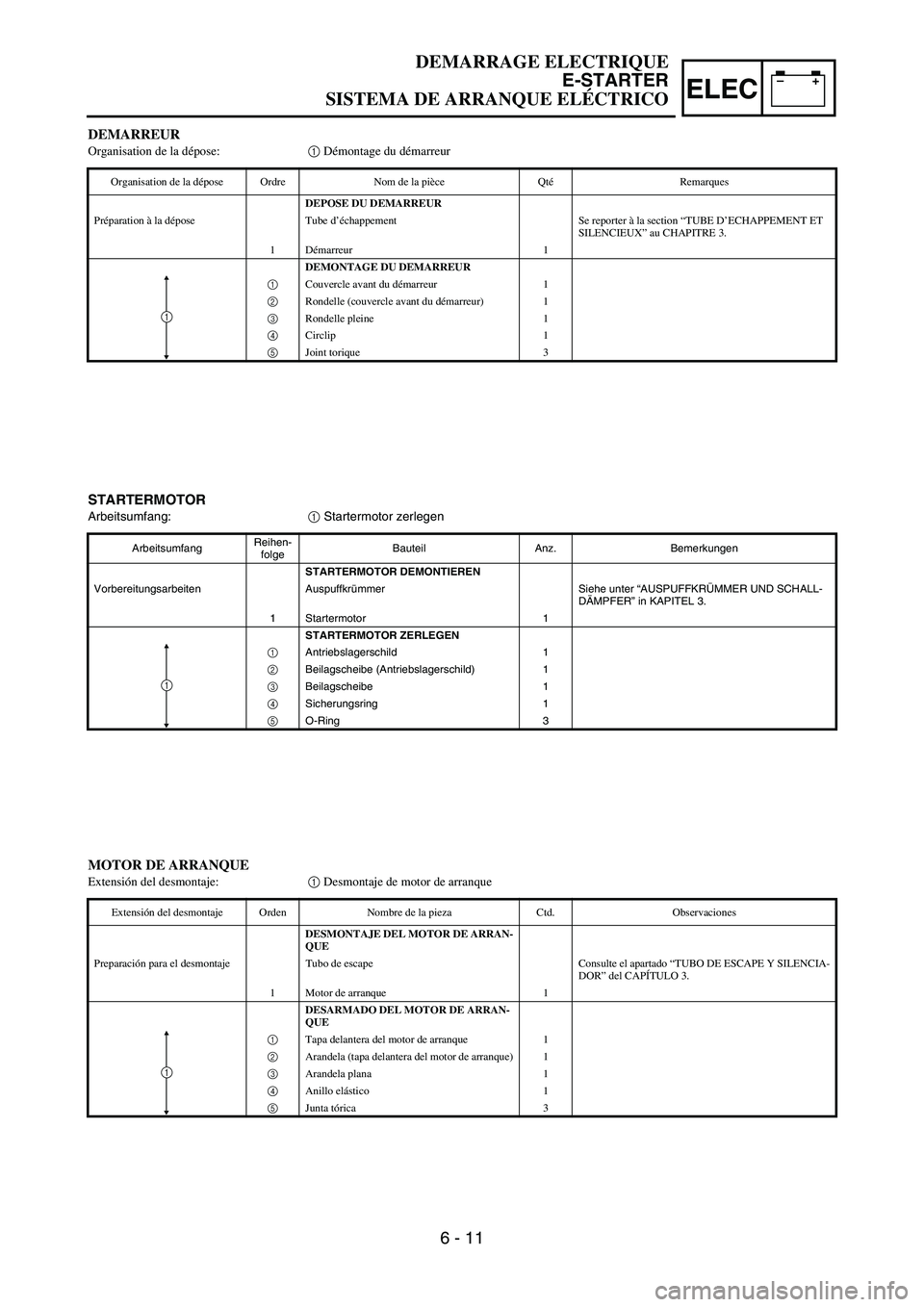

STARTERMOTOR DEMONTIEREN
Vorbereitungsarbeiten Auspuffkrümmer Siehe unter “AUSPUFFKRÜ

Page 702 of 794

YAMAHA WR 450F 2007  Owners Manual 6 - 12
–+ELECELECTRIC STARTING SYSTEM

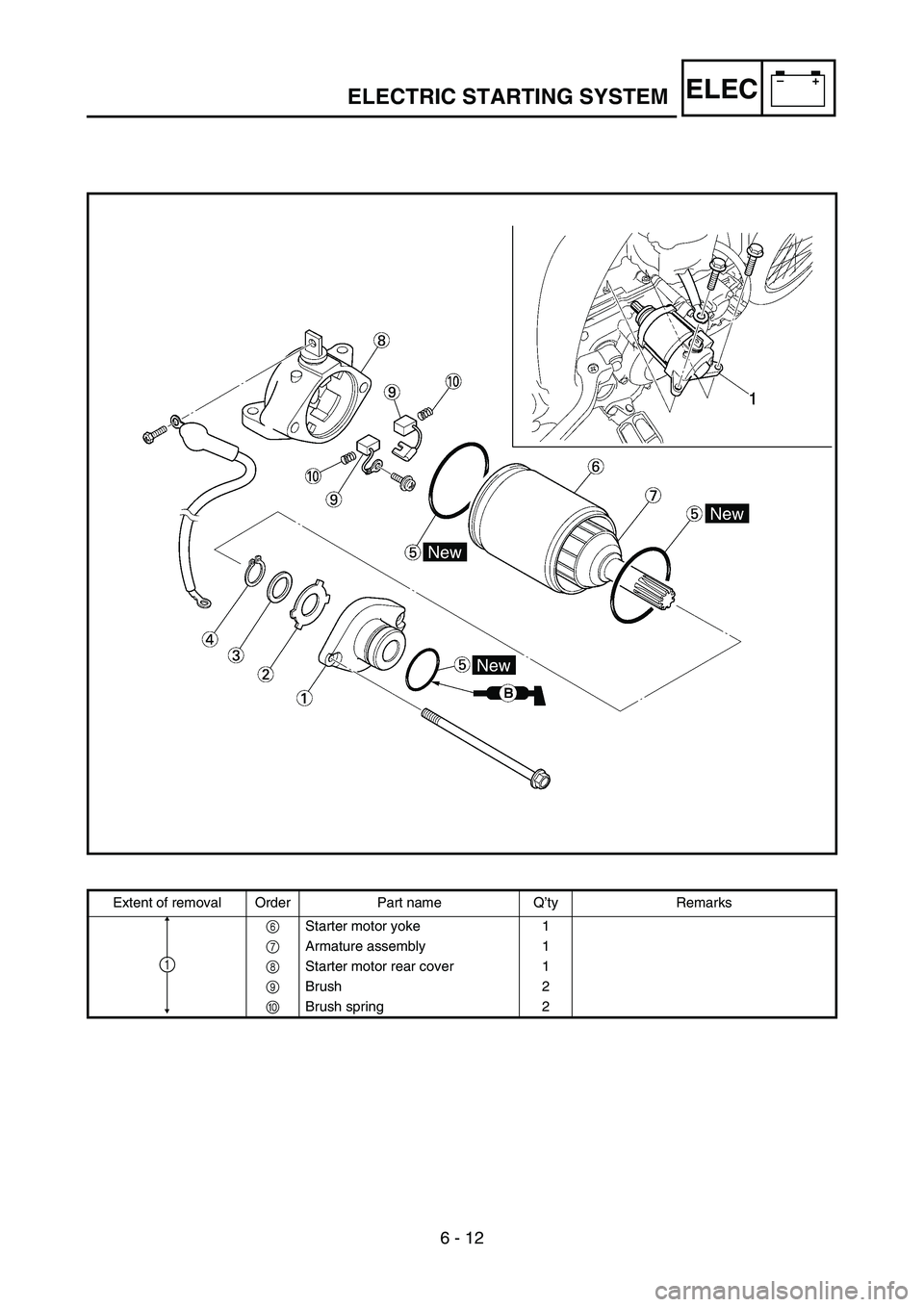

Extent of removal Order Part name Q’ty Remarks
6 Starter motor yoke 1
7 Armature assembly 1
8  Starter motor rear cover 1
9 Brush 2
0 Brush spring 2
1

Page 703 of 794

YAMAHA WR 450F 2007  Owners Manual –+ELEC

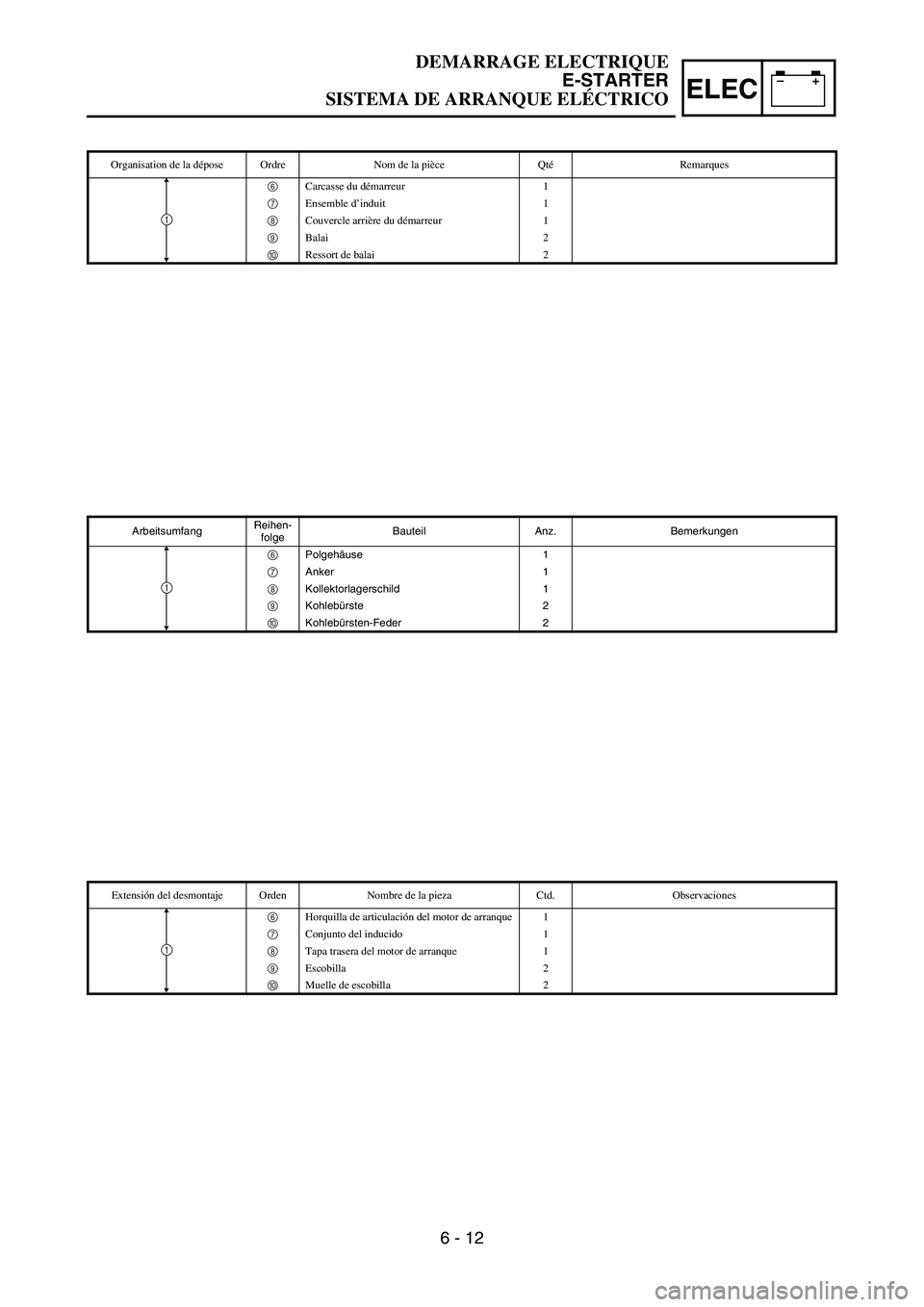

ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
6 Polgehäuse 1
7 Anker 1
8 Kollektorlagerschild 1
9 Kohlebürste 2
0 Kohlebürsten-Feder 2
1
Organisation de la dépose Ordre Nom de la pi

Page 704 of 794

YAMAHA WR 450F 2007  Owners Manual 6 - 13
–+ELECELECTRIC STARTING SYSTEM

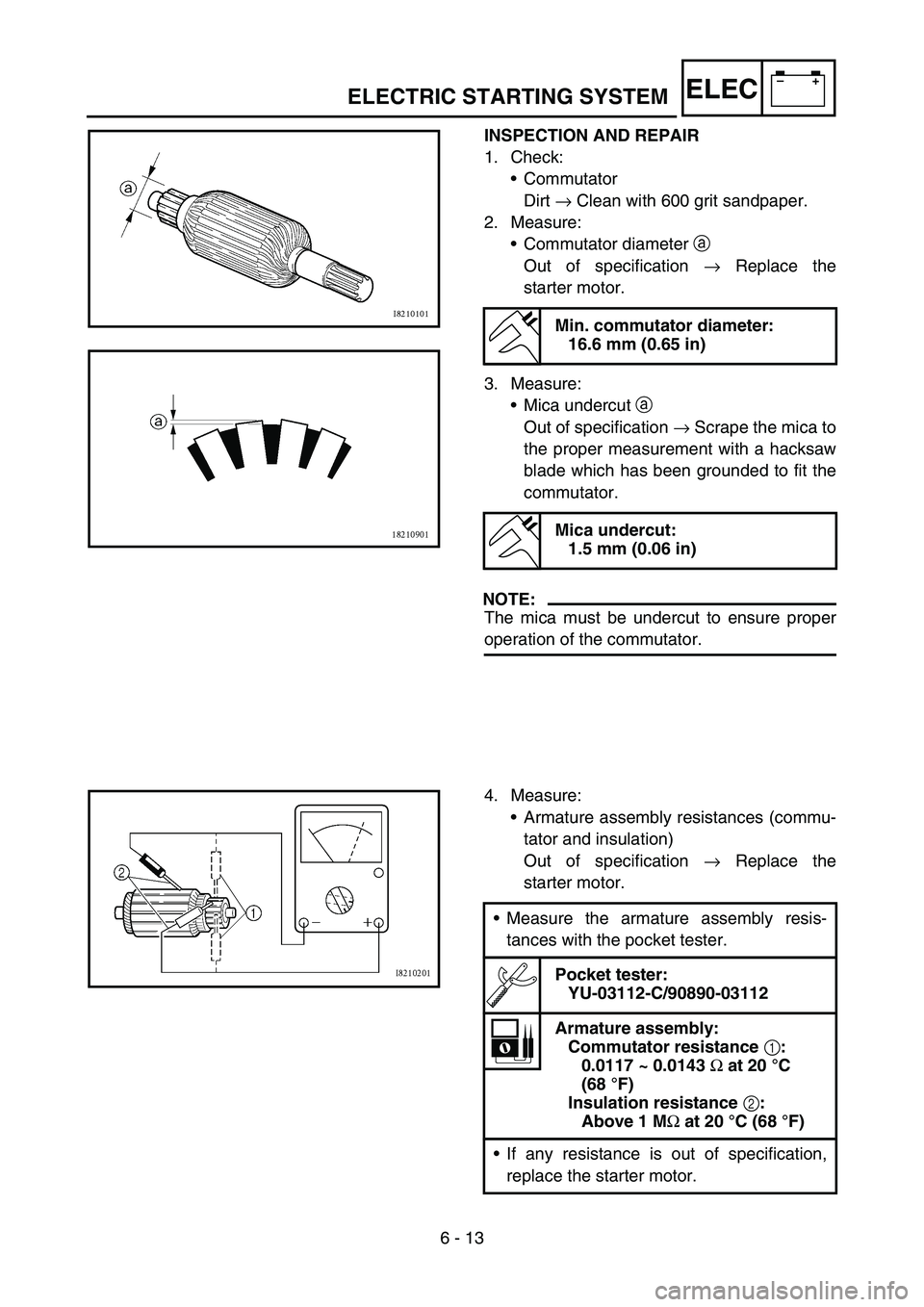

INSPECTION AND REPAIR
1. Check:
•Commutator
Dirt → Clean with 600 grit sandpaper.
2. Measure:
•Commutator diameter a
Out of specification → Replace

Page 705 of 794

YAMAHA WR 450F 2007  Owners Manual –+ELEC
KONTROLLE UND
INSTANDSETZUNG
1. Kontrollieren:
Kollektor
Schmutzig → Mit Schleifpapier
(Körnung 600) reinigen.
2. Messen:
Kollektor-Durchmesser a
Nicht nach Vorgabe → Starter-
moto

Page 706 of 794

YAMAHA WR 450F 2007  Owners Manual 6 - 14
–+ELECELECTRIC STARTING SYSTEM

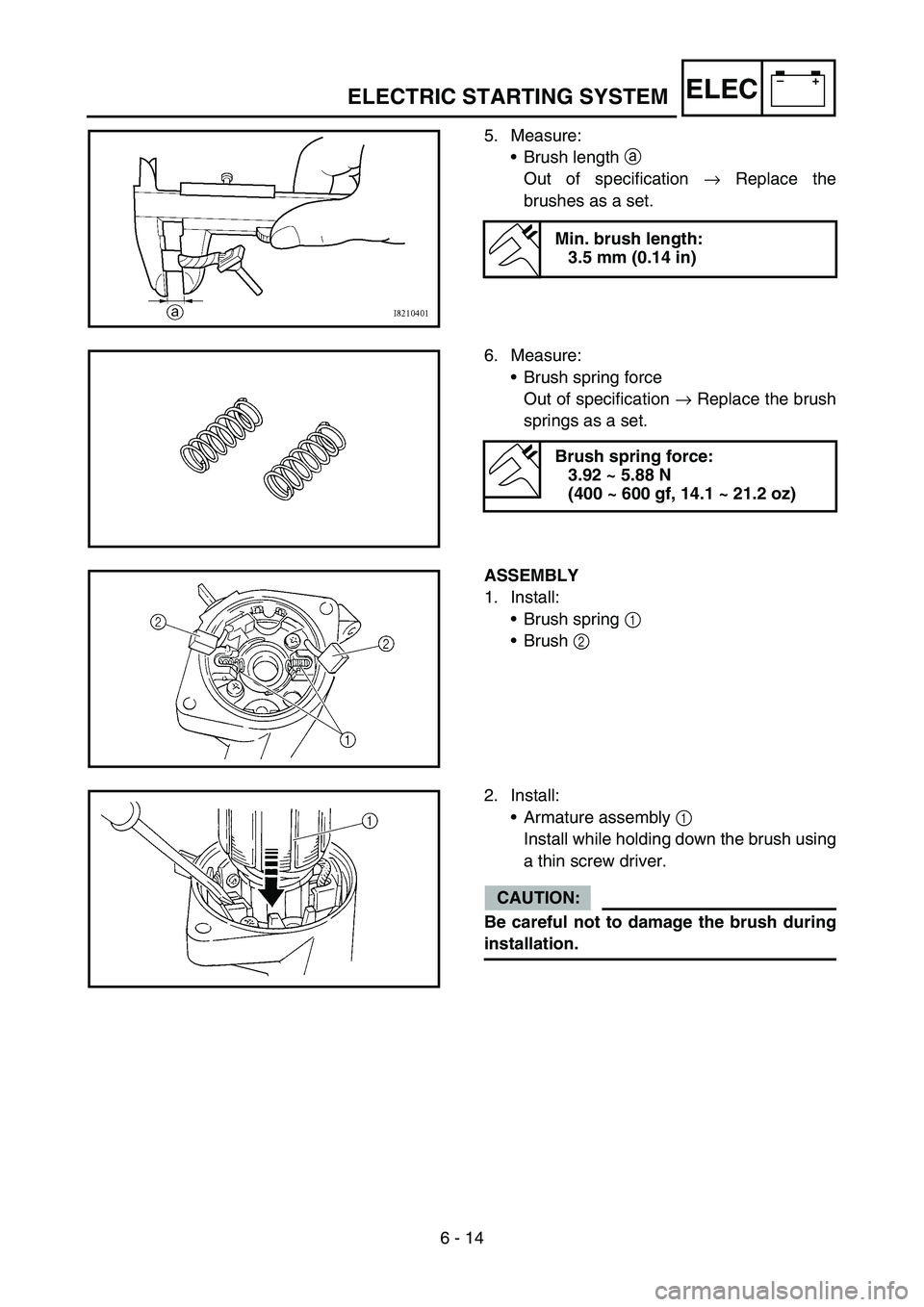

5. Measure:
•Brush length a
Out of specification → Replace the
brushes as a set.
Min. brush length:
3.5 mm (0.14 in)
6. Measure:
•Brush spring force
Out

Page 707 of 794

YAMAHA WR 450F 2007  Owners Manual –+ELEC
5. Messen:
Kohlebürsten-Länge a
Nicht nach Vorgabe → Kohle-
bürsten satzweise erneuern.
Min. Kohlebürsten-
Länge:
3,5 mm (0,14 in)
6. Messen:
Federkraft der Kohlebürsten-
Federn
N

Page 708 of 794

YAMAHA WR 450F 2007  Owners Manual 6 - 15
–+ELECELECTRIC STARTING SYSTEM

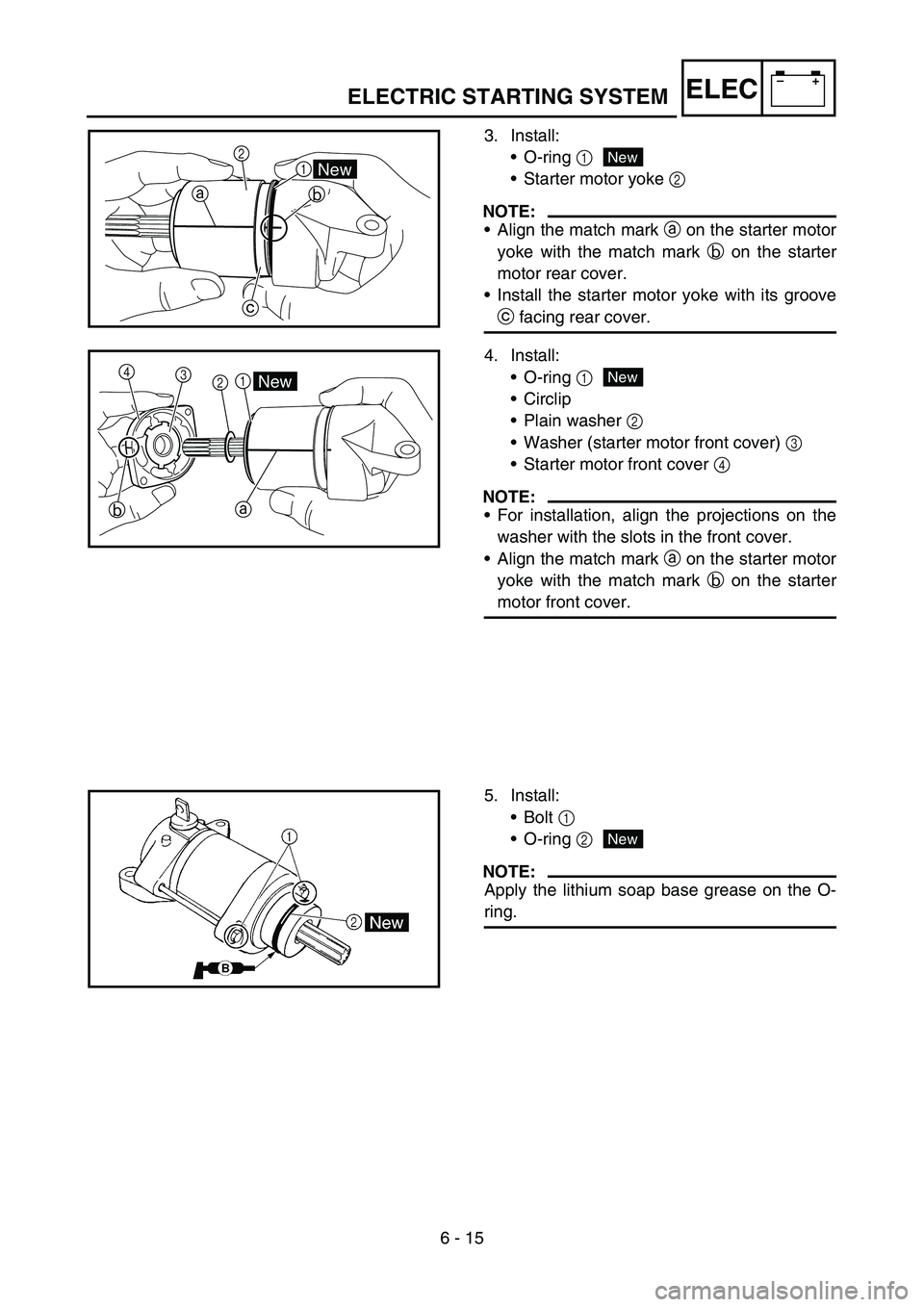

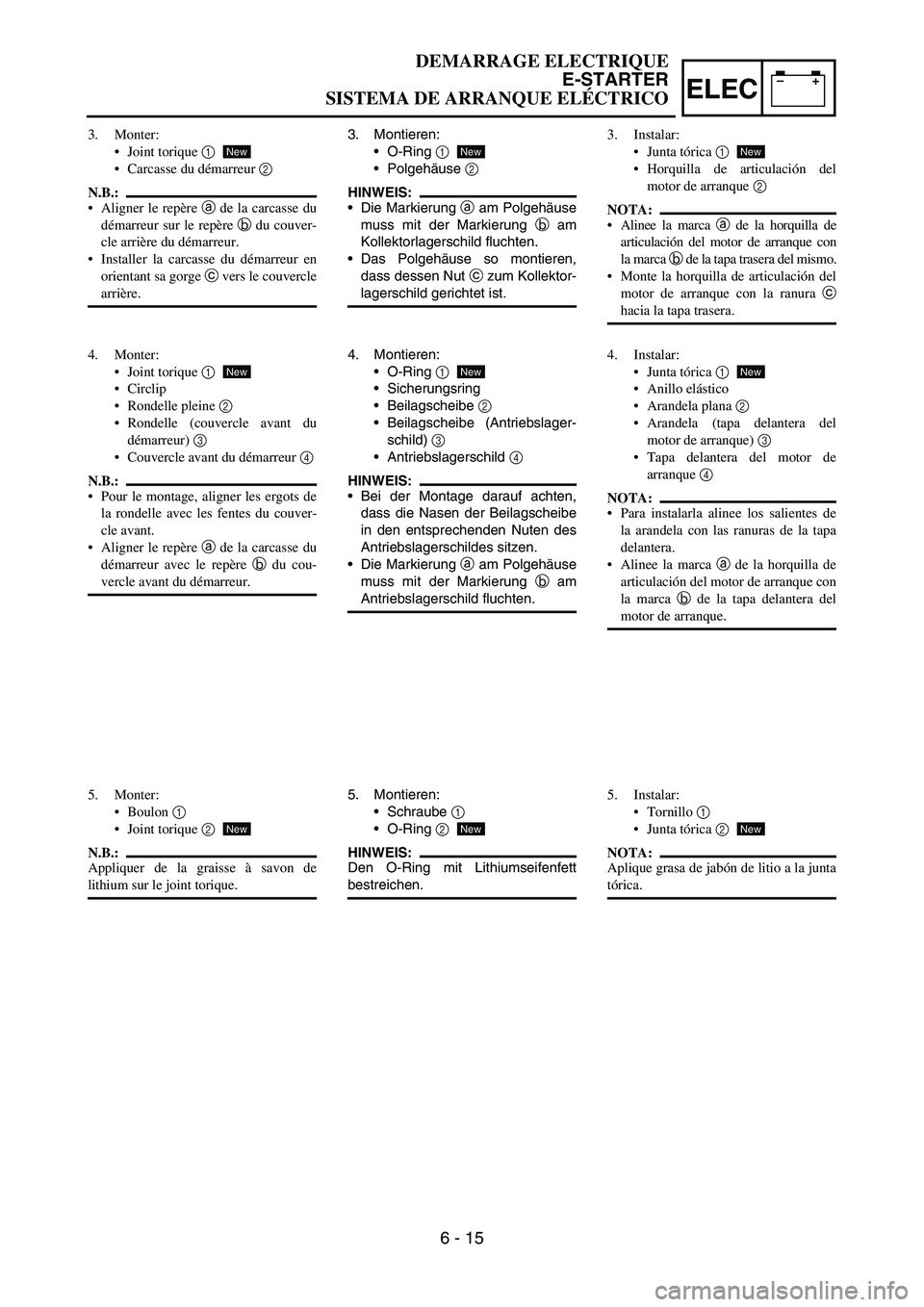

3. Install:
•O-ring 1
•Starter motor yoke 2
NOTE:
•Align the match mark a on the starter motor
yoke with the match mark b on the starter
motor rear cover

Page 709 of 794

YAMAHA WR 450F 2007  Owners Manual –+ELEC
3. Montieren:
O-Ring 1
Polgehäuse 2
HINWEIS:
Die Markierung a am Polgehäuse
muss mit der Markierung b am
Kollektorlagerschild fluchten.
Das Polgehäuse so montieren,
dass dessen Nut c

Page 710 of 794

YAMAHA WR 450F 2007  Owners Manual –+ELEC
6 - 16
CHARGING SYSTEM
EC680000
CHARGING SYSTEM
EC681001
INSPECTION STEPS
If the battery is not charged, use the following inspection steps.
*1 marked: Refer to “FUSE INSPECTION” section
