Page 121 of 226

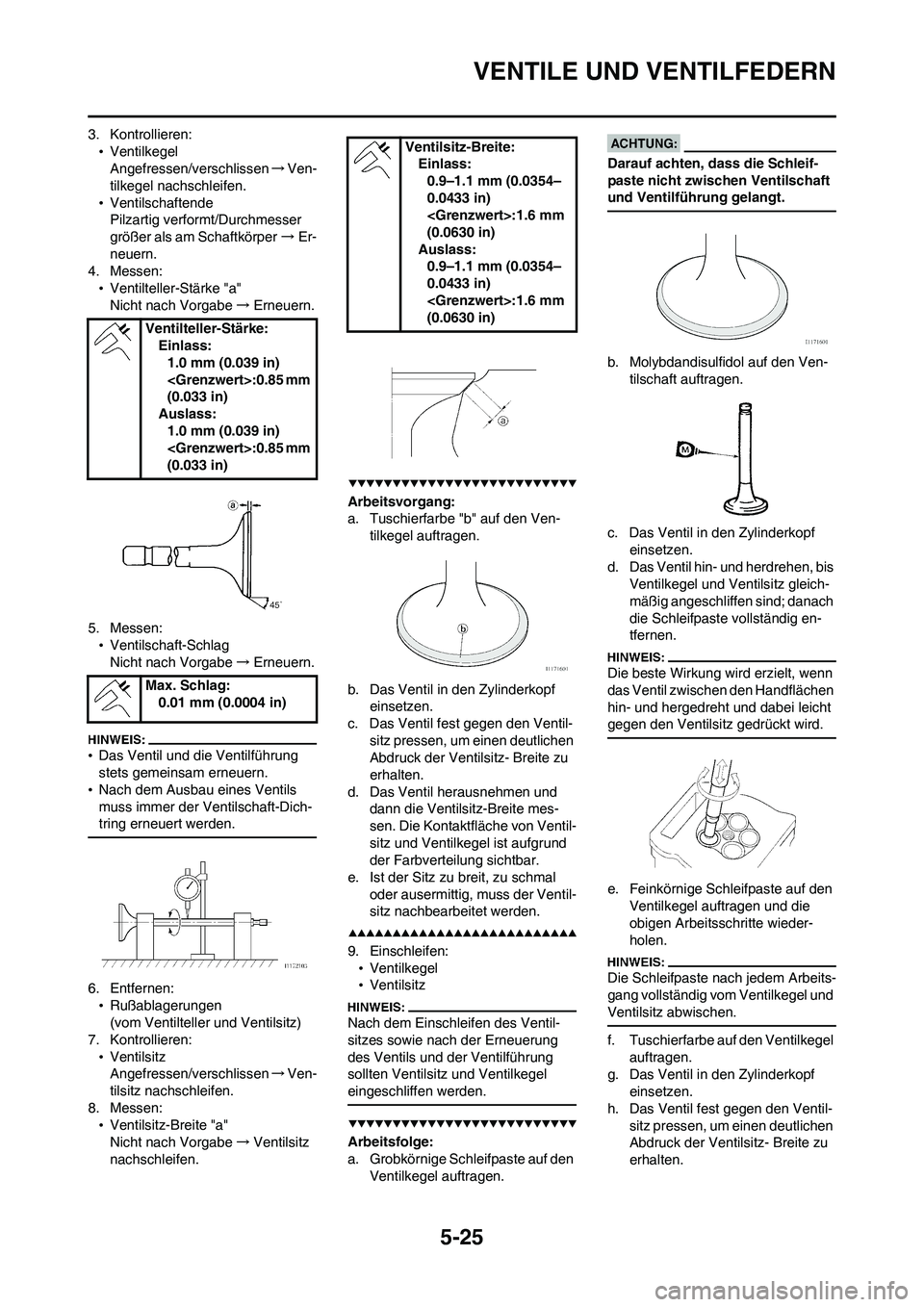

YAMAHA WR 450F 2008  Betriebsanleitungen (in German) 5-25
VENTILE UND VENTILFEDERN
3. Kontrollieren:
•Ventilkegel
Angefressen/verschlissen→Ven-
tilkegel nachschleifen.
•Ventilschaftende
Pilzartig verformt/Durchmesser
größer als am Schaftkörper

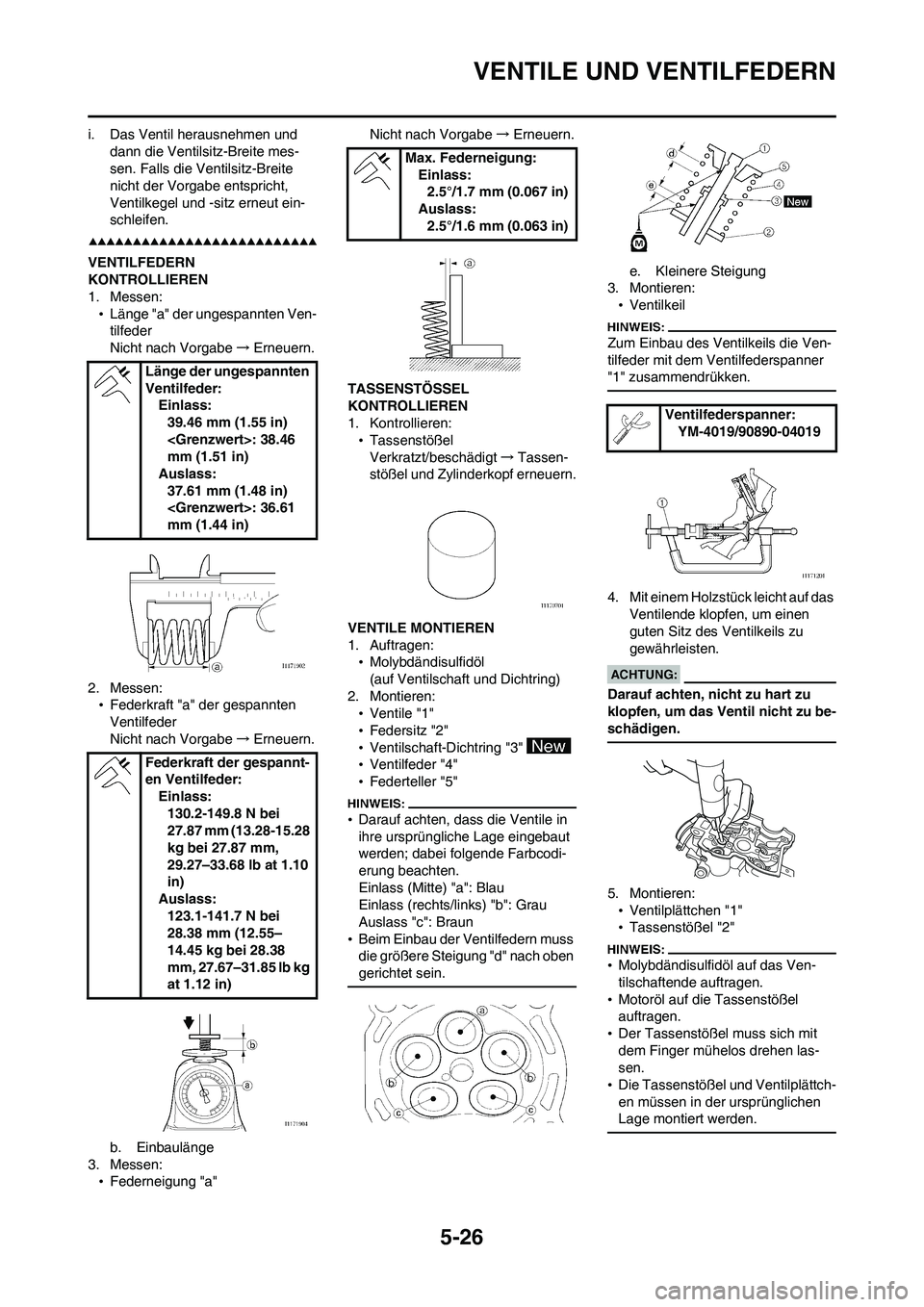

Page 122 of 226

YAMAHA WR 450F 2008  Betriebsanleitungen (in German) 5-26
VENTILE UND VENTILFEDERN
i. Das Ventil herausnehmen und
dann die Ventilsitz-Breite mes-
sen. Falls die Ventilsitz-Breite
nicht der Vorgabe entspricht,
Ventilkegel und -sitz erneut ein-
schleif

Page 123 of 226

YAMAHA WR 450F 2008  Betriebsanleitungen (in German) 5-27
VENTILE UND VENTILFEDERN

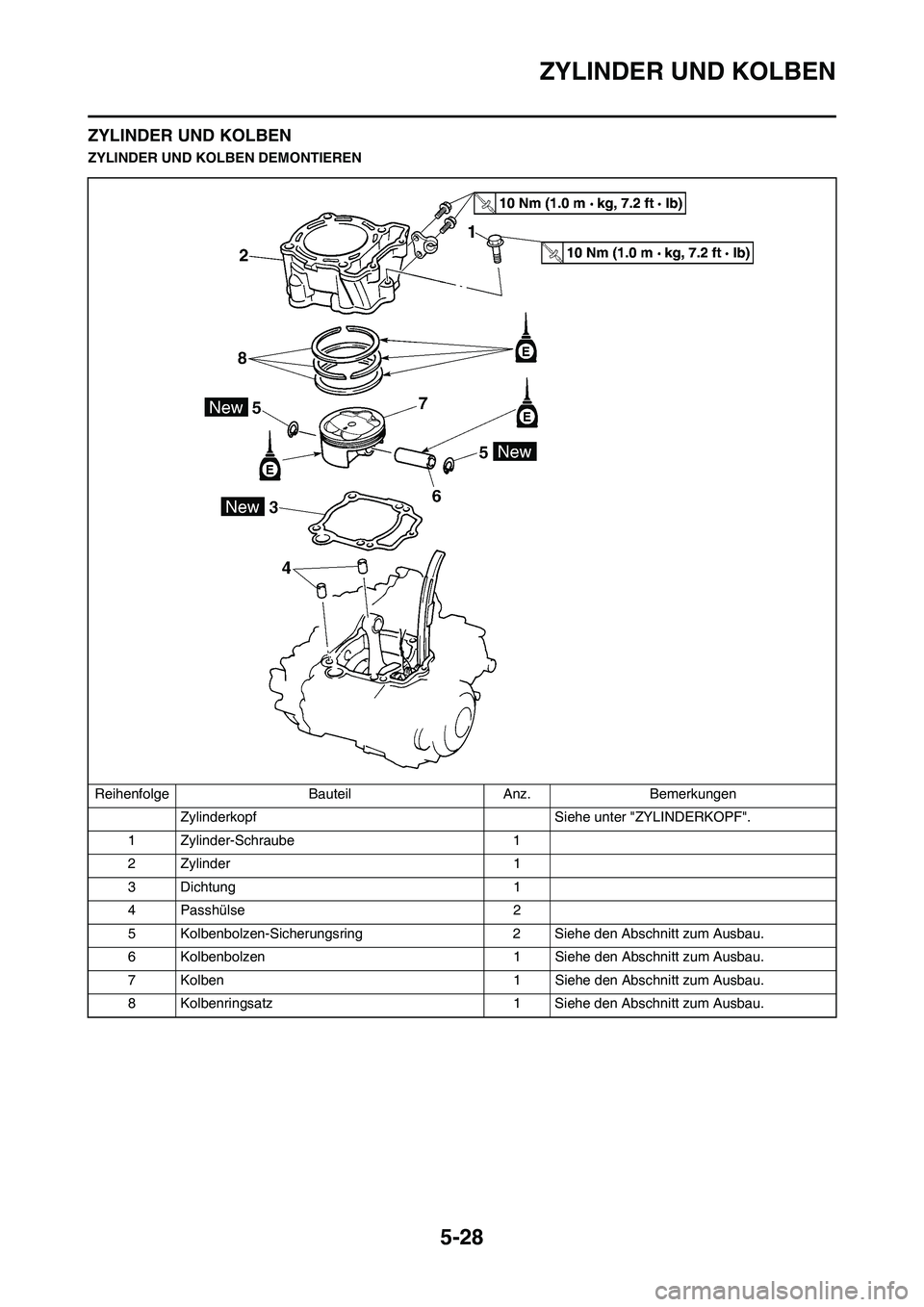

Page 124 of 226

YAMAHA WR 450F 2008  Betriebsanleitungen (in German) 5-28
ZYLINDER UND KOLBEN
ZYLINDER UND KOLBEN
ZYLINDER UND KOLBEN DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Zylinderkopf  Siehe unter "ZYLINDERKOPF".
1 Zylinder-Schraube 1
2 Zylinder 1
3 Dichtun

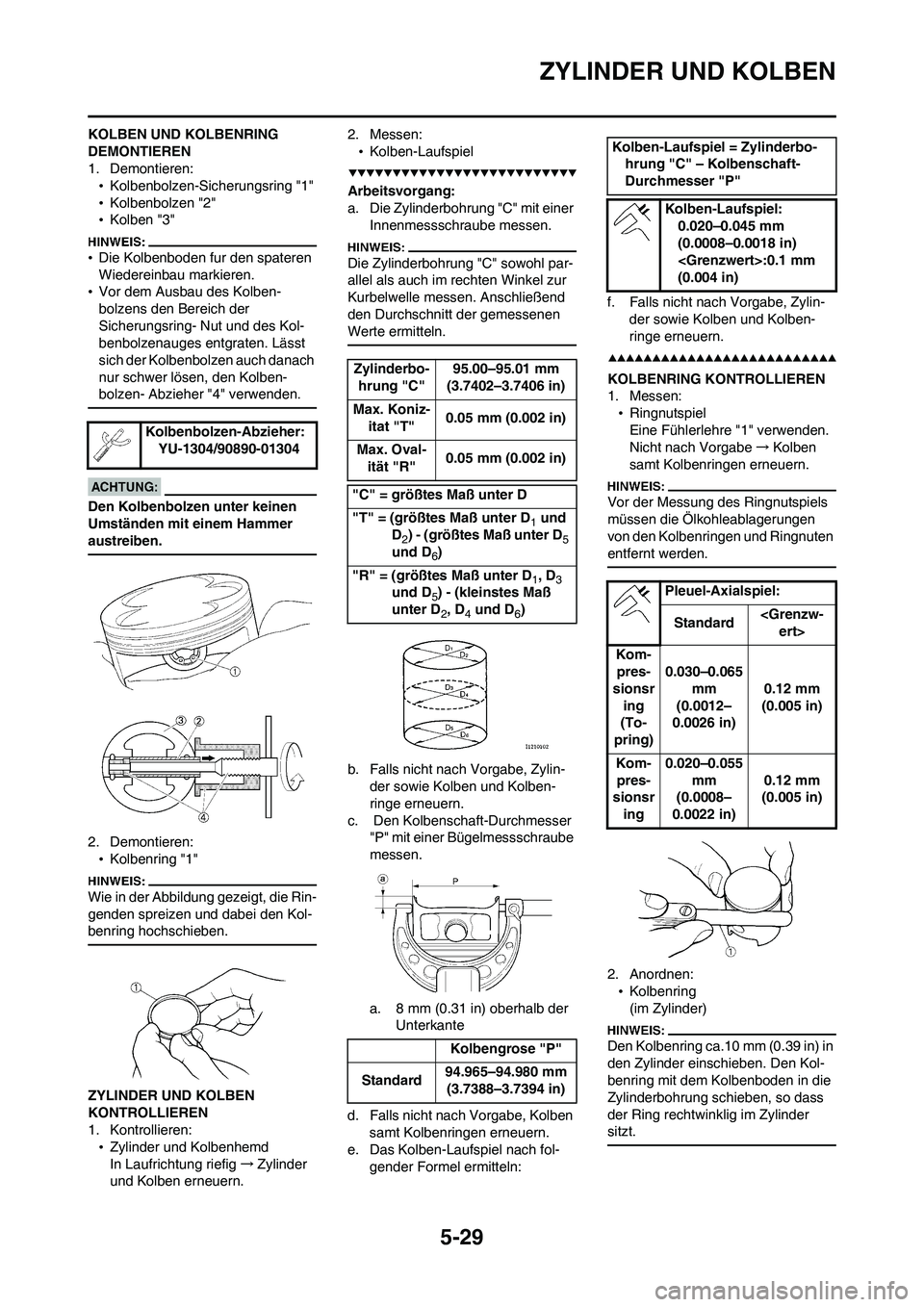

Page 125 of 226

YAMAHA WR 450F 2008  Betriebsanleitungen (in German) 5-29
ZYLINDER UND KOLBEN
KOLBEN UND KOLBENRING
DEMONTIEREN
1. Demontieren:
•Kolbenbolzen-Sicherungsring "1"
•Kolbenbolzen "2"
•Kolben "3"
•Die Kolbenboden fur den spateren
Wiedereinbau marki

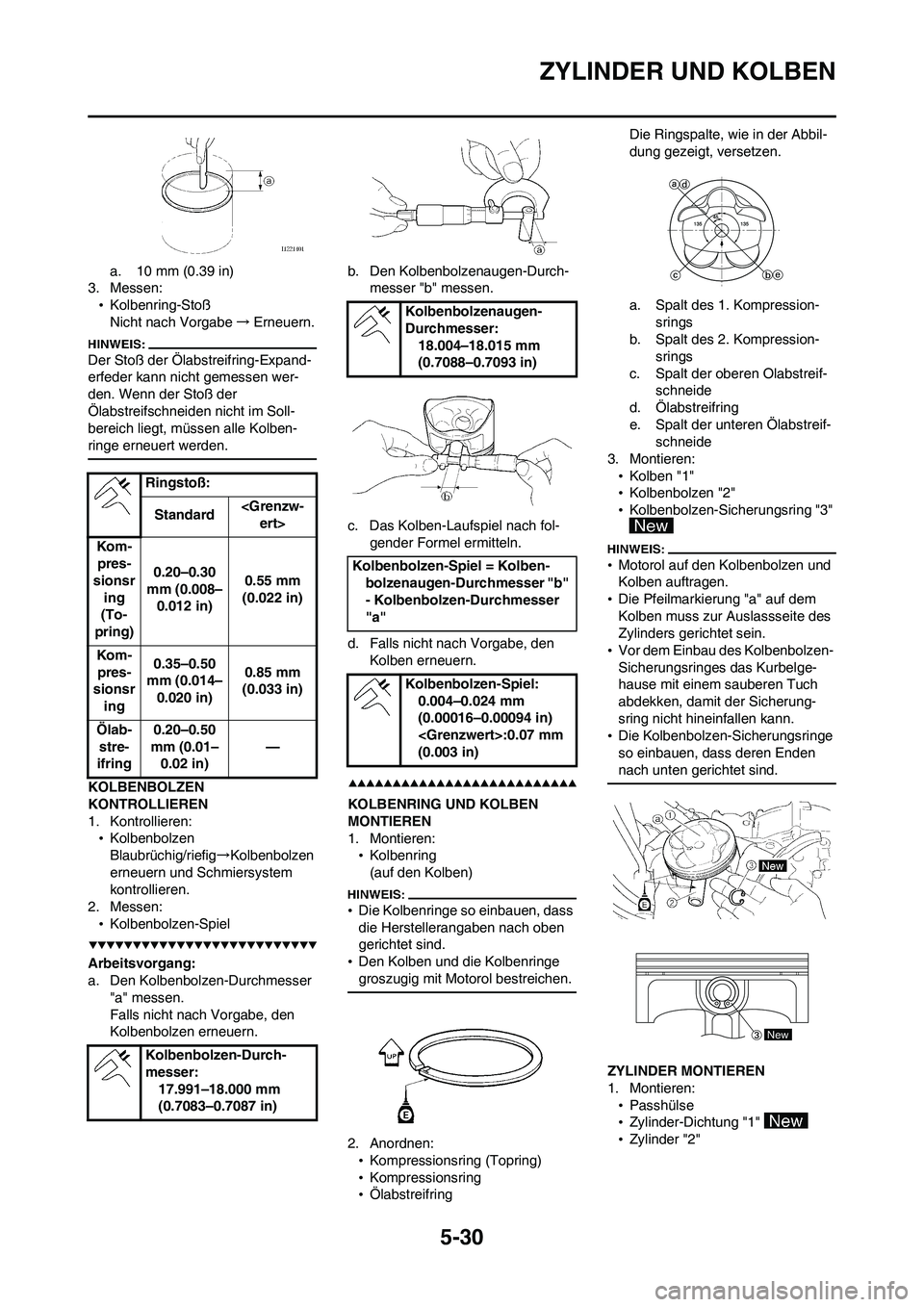

Page 126 of 226

YAMAHA WR 450F 2008  Betriebsanleitungen (in German) 5-30
ZYLINDER UND KOLBEN
a. 10 mm (0.39 in)
3. Messen:
•Kolbenring-Stoß
Nicht nach Vorgabe→Erneuern.
Der Stoß der Ölabstreifring-Expand-
erfeder kann nicht gemessen wer-
den. Wenn der Stoß der

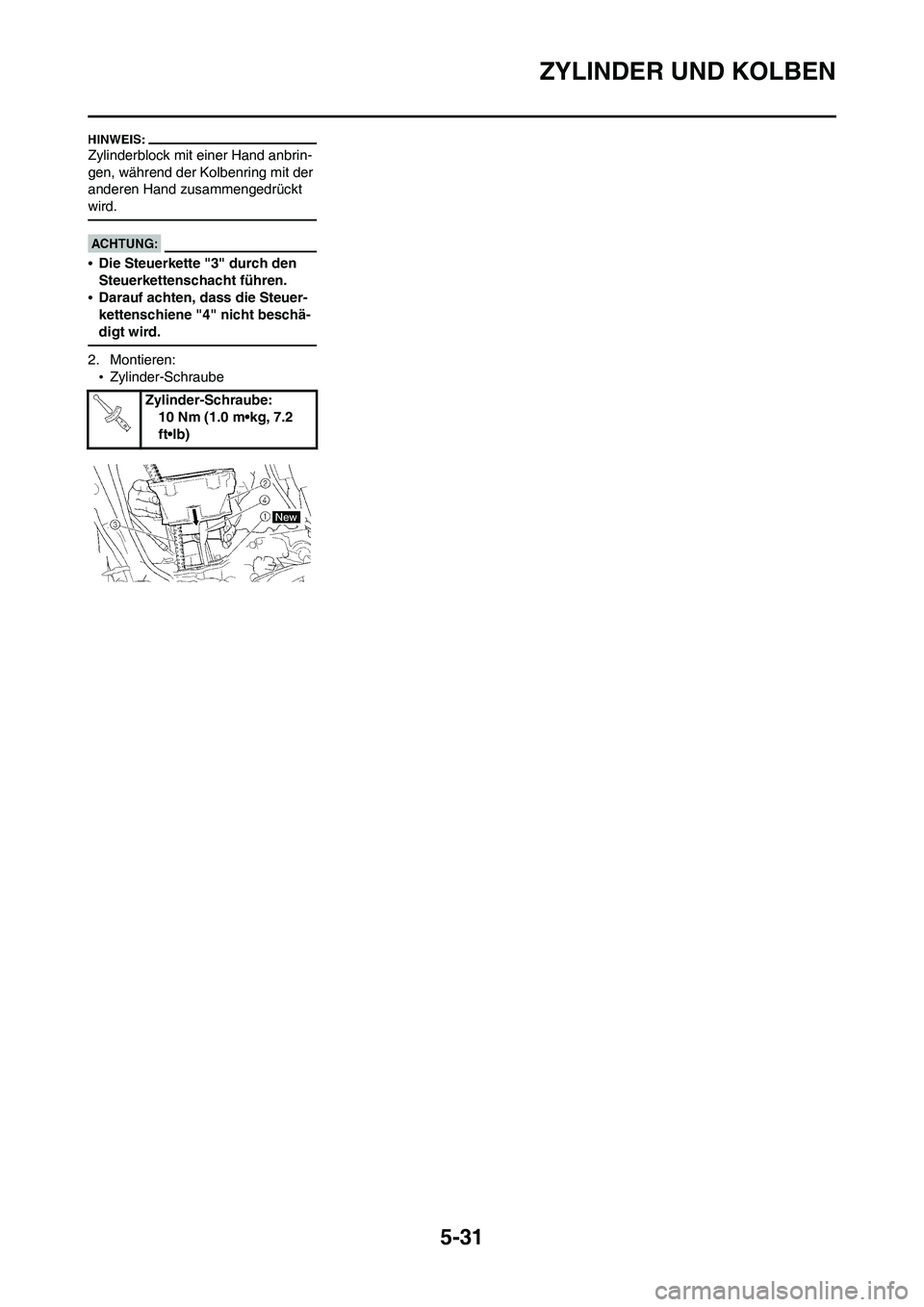

Page 127 of 226

YAMAHA WR 450F 2008  Betriebsanleitungen (in German) 5-31
ZYLINDER UND KOLBEN
Zylinderblock mit einer Hand anbrin-
gen, während der Kolbenring mit der
anderen Hand zusammengedrückt
wird.
•Die Steuerkette "3" durch den
Steuerkettenschacht führen.

Page 128 of 226

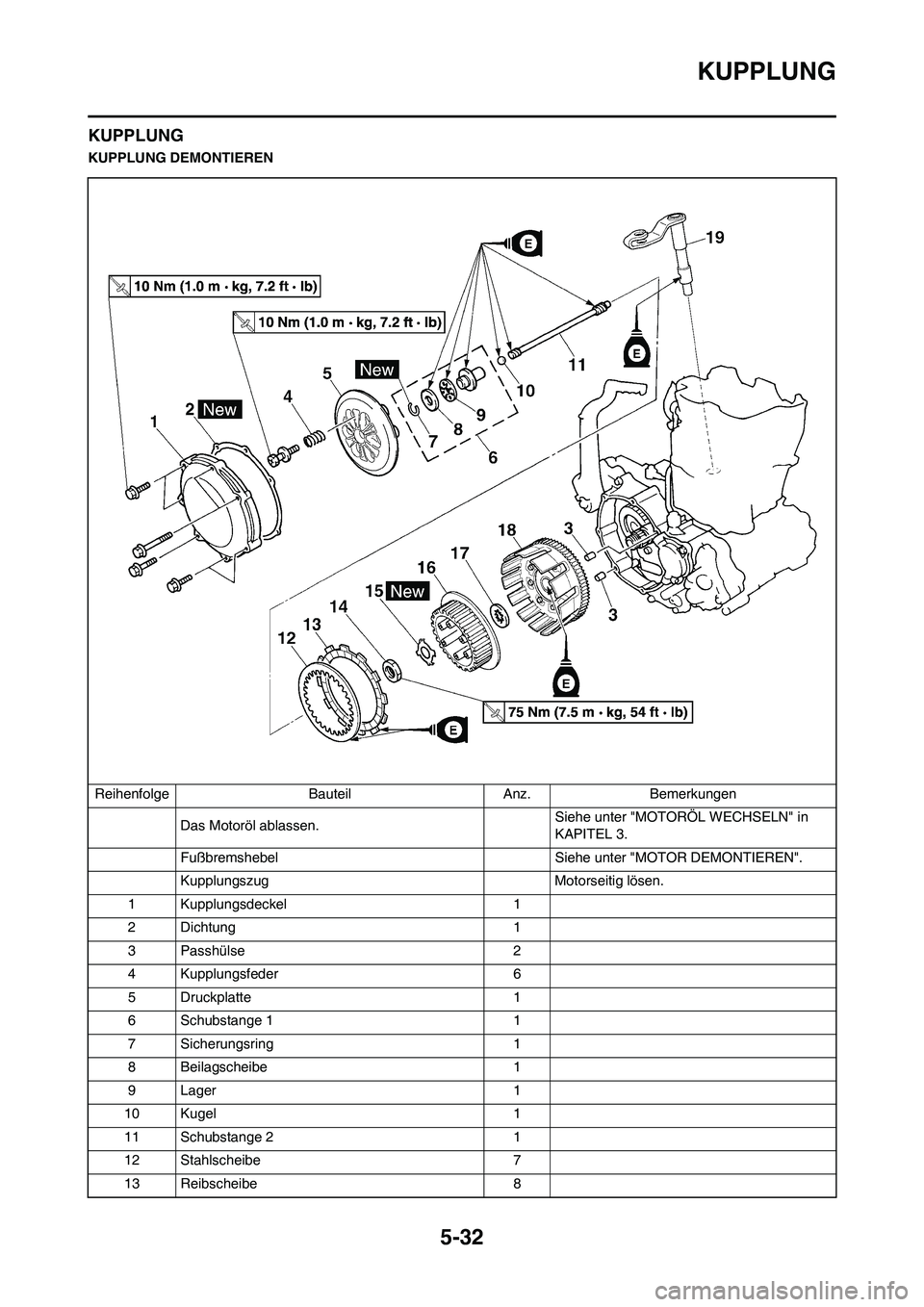

YAMAHA WR 450F 2008  Betriebsanleitungen (in German) 5-32
KUPPLUNG
KUPPLUNG
KUPPLUNG DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Das Motoröl ablassen. Siehe unter "MOTORÖL WECHSELN" in
KAPITEL 3.
Fußbremshebel  Siehe unter "MOTOR DEMONTIEREN".

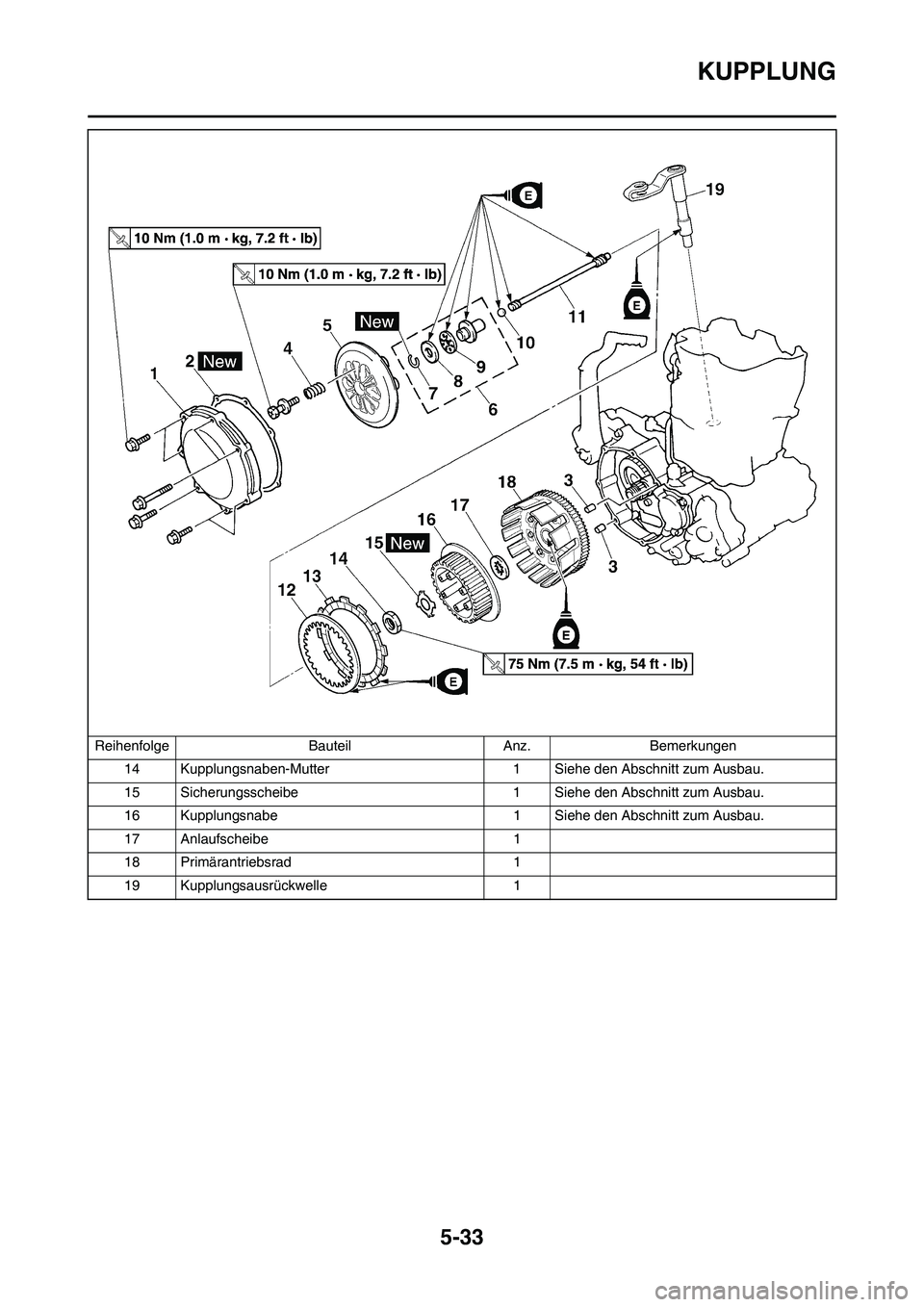

Page 129 of 226

YAMAHA WR 450F 2008  Betriebsanleitungen (in German) 5-33
KUPPLUNG
14 Kupplungsnaben-Mutter 1 Siehe den Abschnitt zum Ausbau.
15 Sicherungsscheibe 1 Siehe den Abschnitt zum Ausbau.
16 Kupplungsnabe 1 Siehe den Abschnitt zum Ausbau.
17 Anlaufscheibe 1
18

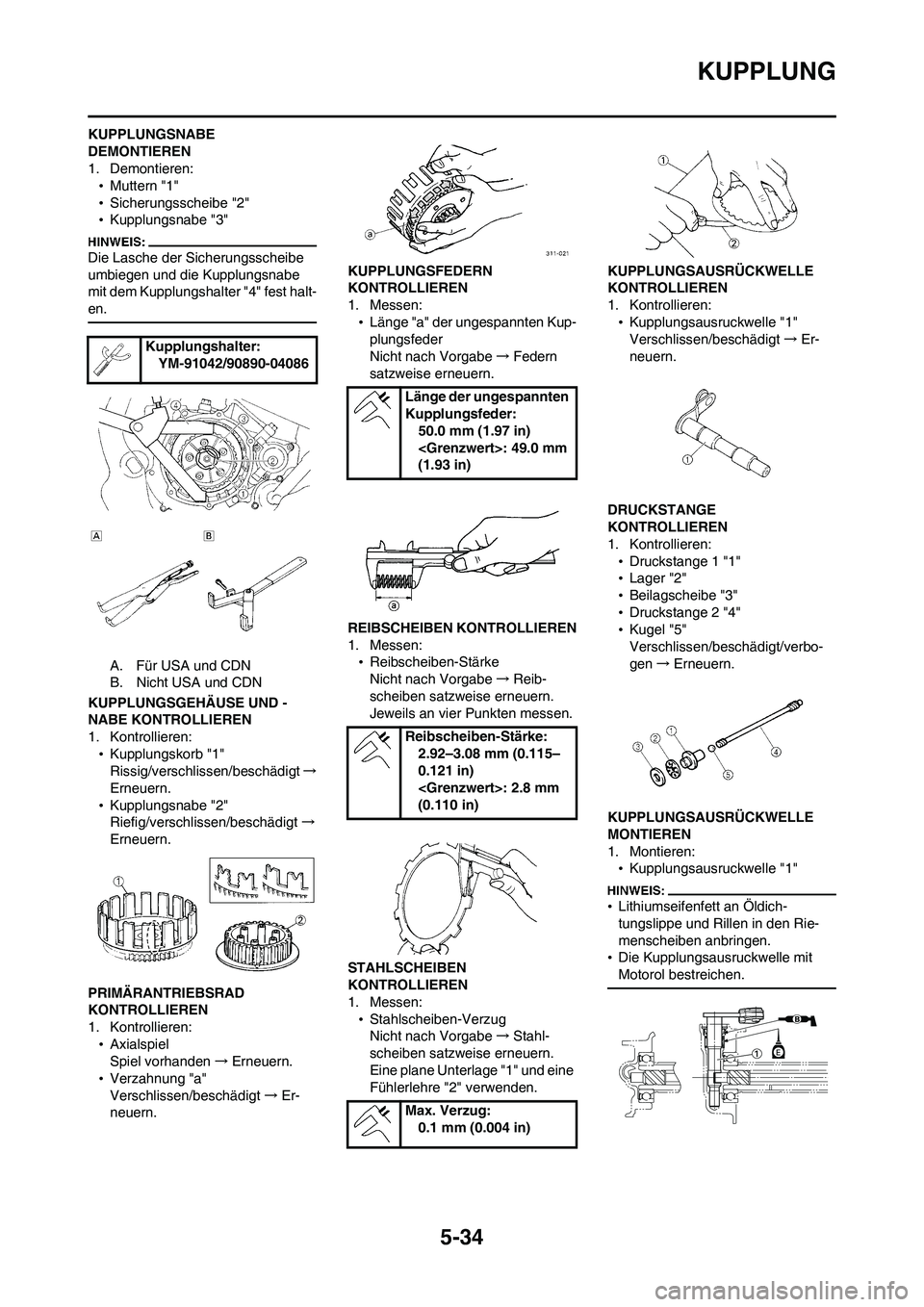

Page 130 of 226

YAMAHA WR 450F 2008  Betriebsanleitungen (in German) 5-34
KUPPLUNG
KUPPLUNGSNABE
DEMONTIEREN
1. Demontieren:
•Muttern "1"
•Sicherungsscheibe "2"
•Kupplungsnabe "3"
Die Lasche der Sicherungsscheibe
umbiegen und die Kupplungsnabe
mit dem Kupplung
