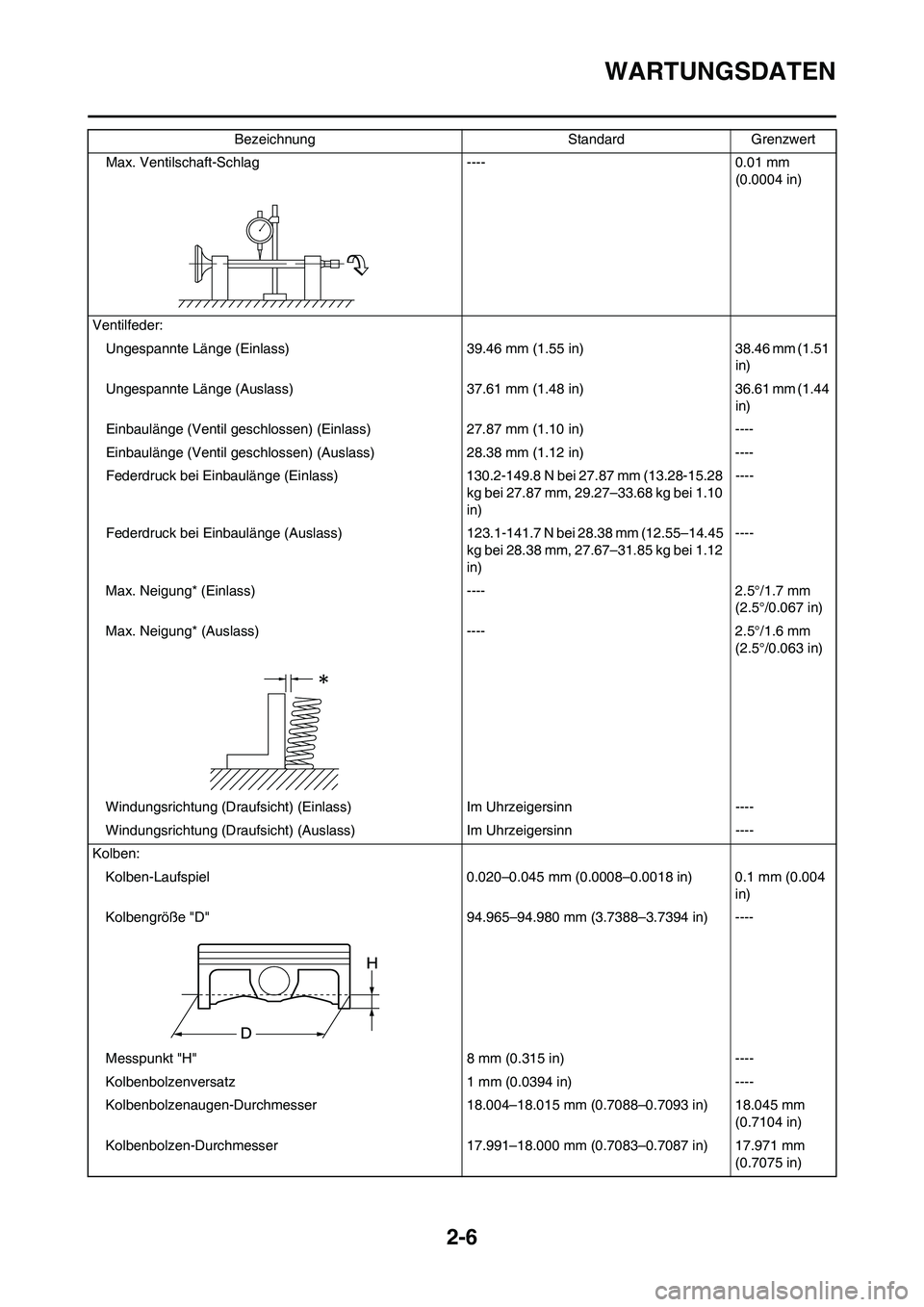

2-6
WARTUNGSDATEN
Max. Ventilschaft-Schlag ---- 0.01 mm
(0.0004 in)
Ventilfeder:
Ungespannte Länge (Einlass) 39.46 mm (1.55 in) 38.46 mm (1.51
in)
Ungespannte Länge (Auslass) 37.61 mm (1.48 in) 36.61 mm (1.44
in)
Einbaulänge (Ventil geschlossen) (Einlass) 27.87 mm (1.10 in) ----
Einbaulänge (Ventil geschlossen) (Auslass) 28.38 mm (1.12 in) ----
Federdruck bei Einbaulänge (Einlass) 130.2-149.8 N bei 27.87 mm (13.28-15.28
kg bei 27.87 mm, 29.27–33.68 kg bei 1.10
in)----
Federdruck bei Einbaulänge (Auslass) 123.1-141.7 N bei 28.38 mm (12.55–14.45
kg bei 28.38 mm, 27.67–31.85 kg bei 1.12
in)----
Max. Neigung* (Einlass) ---- 2.5°/1.7 mm
(2.5°/0.067 in)
Max. Neigung* (Auslass) ---- 2.5°/1.6 mm
(2.5°/0.063 in)
Windungsrichtung (Draufsicht) (Einlass) Im Uhrzeigersinn ----
Windungsrichtung (Draufsicht) (Auslass) Im Uhrzeigersinn ----
Kolben:
Kolben-Laufspiel 0.020–0.045 mm (0.0008–0.0018 in) 0.1 mm (0.004
in)
Kolbengröße "D" 94.965–94.980 mm (3.7388–3.7394 in) ----
Messpunkt "H" 8 mm (0.315 in) ----
Kolbenbolzenversatz 1 mm (0.0394 in) ----
Kolbenbolzenaugen-Durchmesser 18.004–18.015 mm (0.7088–0.7093 in) 18.045 mm
(0.7104 in)
Kolbenbolzen-Durchmesser 17.991–18.000 mm (0.7083–0.7087 in) 17.971 mm
(0.7075 in) Bezeichnung Standard Grenzwert

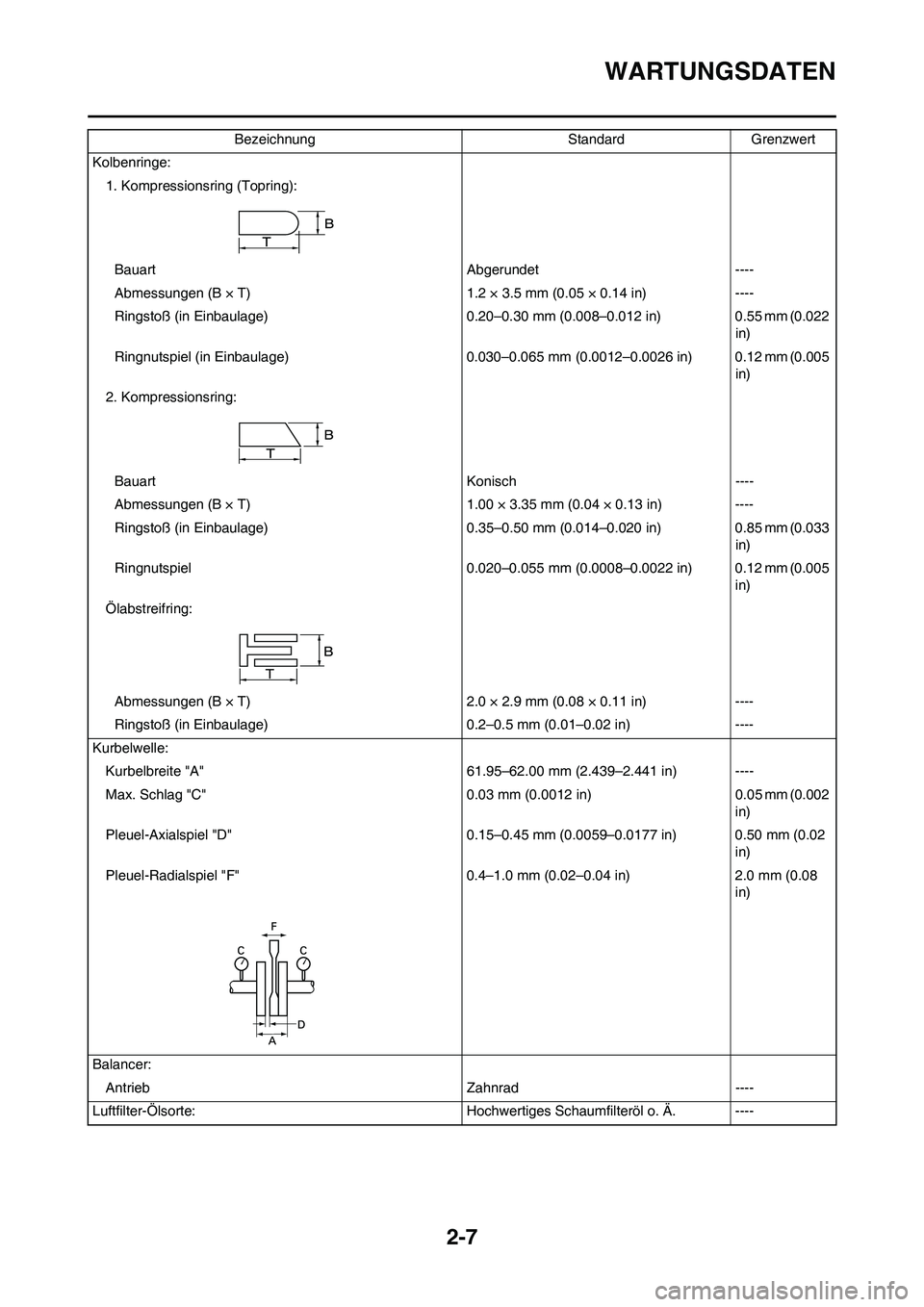

2-7
WARTUNGSDATEN
Kolbenringe:
1. Kompressionsring (Topring):
Bauart Abgerundet ----
Abmessungen (B × T) 1.2 × 3.5 mm (0.05 × 0.14 in) ----
Ringstoß (in Einbaulage) 0.20–0.30 mm (0.008–0.012 in) 0.55 mm (0.022
in)
Ringnutspiel (in Einbaulage) 0.030–0.065 mm (0.0012–0.0026 in) 0.12 mm (0.005
in)
2. Kompressionsring:
Bauart Konisch ----
Abmessungen (B × T) 1.00 × 3.35 mm (0.04 × 0.13 in) ----
Ringstoß (in Einbaulage) 0.35–0.50 mm (0.014–0.020 in) 0.85 mm (0.033
in)
Ringnutspiel 0.020–0.055 mm (0.0008–0.0022 in) 0.12 mm (0.005
in)
Ölabstreifring:
Abmessungen (B × T) 2.0 × 2.9 mm (0.08 × 0.11 in) ----
Ringstoß (in Einbaulage) 0.2–0.5 mm (0.01–0.02 in) ----
Kurbelwelle:
Kurbelbreite "A" 61.95–62.00 mm (2.439–2.441 in) ----
Max. Schlag "C" 0.03 mm (0.0012 in) 0.05 mm (0.002
in)
Pleuel-Axialspiel "D" 0.15–0.45 mm (0.0059–0.0177 in) 0.50 mm (0.02
in)
Pleuel-Radialspiel "F" 0.4–1.0 mm (0.02–0.04 in) 2.0 mm (0.08
in)
Balancer:
Antrieb Zahnrad ----
Luftfilter-Ölsorte: Hochwertiges Schaumfilteröl o. Ä. ---- Bezeichnung Standard Grenzwert

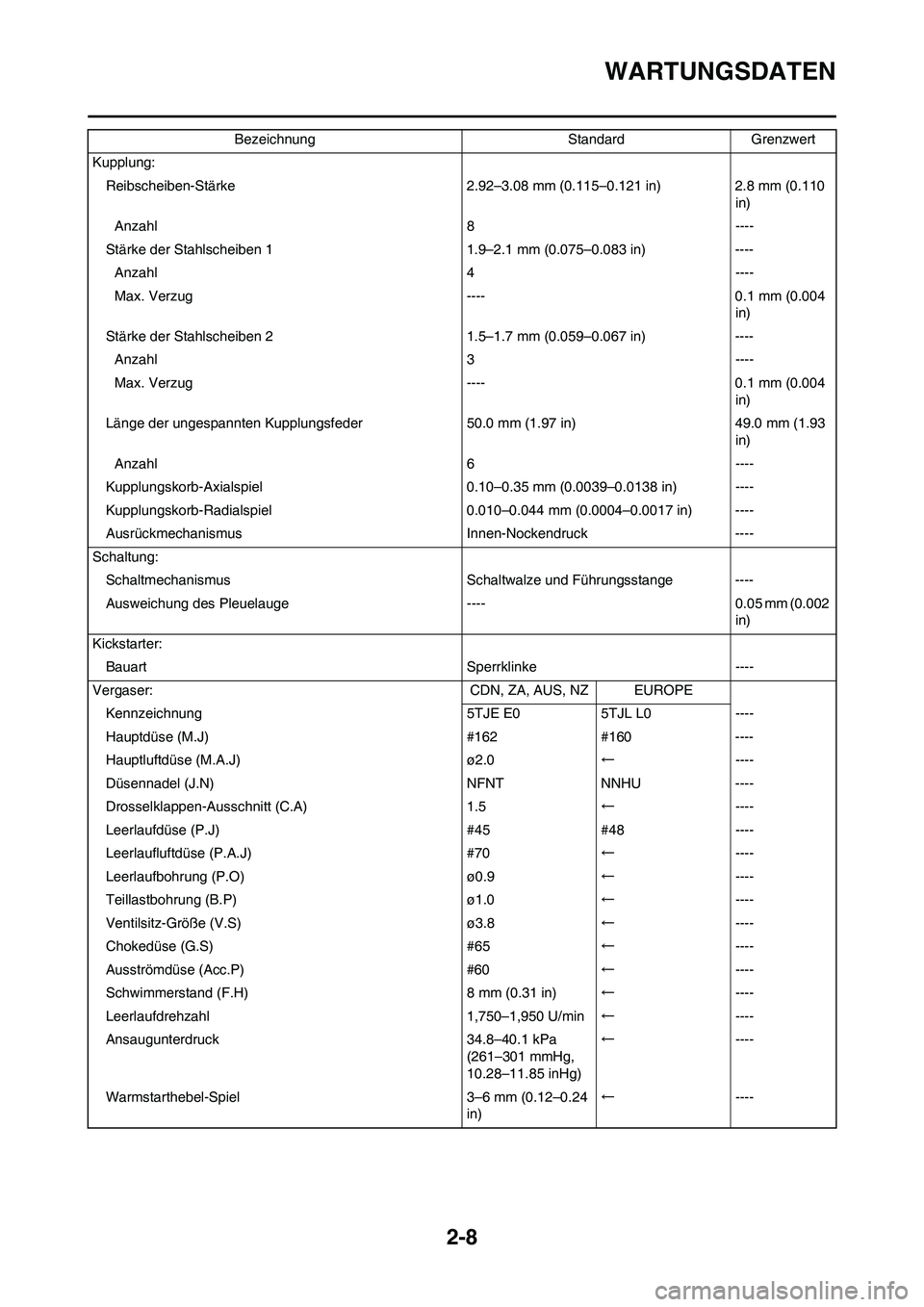

2-8
WARTUNGSDATEN
Kupplung:
Reibscheiben-Stärke 2.92–3.08 mm (0.115–0.121 in) 2.8 mm (0.110
in)
Anzahl 8 ----
Stärke der Stahlscheiben 1 1.9–2.1 mm (0.075–0.083 in) ----
Anzahl 4 ----
Max. Verzug ---- 0.1 mm (0.004
in)
Stärke der Stahlscheiben 2 1.5–1.7 mm (0.059–0.067 in) ----
Anzahl 3 ----
Max. Verzug ---- 0.1 mm (0.004
in)
Länge der ungespannten Kupplungsfeder 50.0 mm (1.97 in) 49.0 mm (1.93
in)
Anzahl 6 ----
Kupplungskorb-Axialspiel 0.10–0.35 mm (0.0039–0.0138 in) ----
Kupplungskorb-Radialspiel 0.010–0.044 mm (0.0004–0.0017 in) ----
Ausrückmechanismus Innen-Nockendruck ----
Schaltung:
Schaltmechanismus Schaltwalze und Führungsstange ----
Ausweichung des Pleuelauge ---- 0.05 mm (0.002
in)
Kickstarter:
Bauart Sperrklinke ----
Vergaser: CDN, ZA, AUS, NZ EUROPE
Kennzeichnung 5TJE E0 5TJL L0 ----
Hauptdüse (M.J) #162 #160 ----
Hauptluftdüse (M.A.J) ø2.0←----
Düsennadel (J.N) NFNT NNHU ----
Drosselklappen-Ausschnitt (C.A) 1.5←----
Leerlaufdüse (P.J) #45 #48 ----
Leerlaufluftdüse (P.A.J) #70←----
Leerlaufbohrung (P.O) ø0.9←----
Teillastbohrung (B.P) ø1.0←----
Ventilsitz-Größe (V.S) ø3.8←----
Chokedüse (G.S) #65←----
Ausströmdüse (Acc.P) #60←----
Schwimmerstand (F.H) 8 mm (0.31 in)←----
Leerlaufdrehzahl 1,750–1,950 U/min←----
Ansaugunterdruck 34.8–40.1 kPa
(261–301 mmHg,
10.28–11.85 inHg)←----
Warmstarthebel-Spiel 3–6 mm (0.12–0.24
in)←---- Bezeichnung Standard Grenzwert

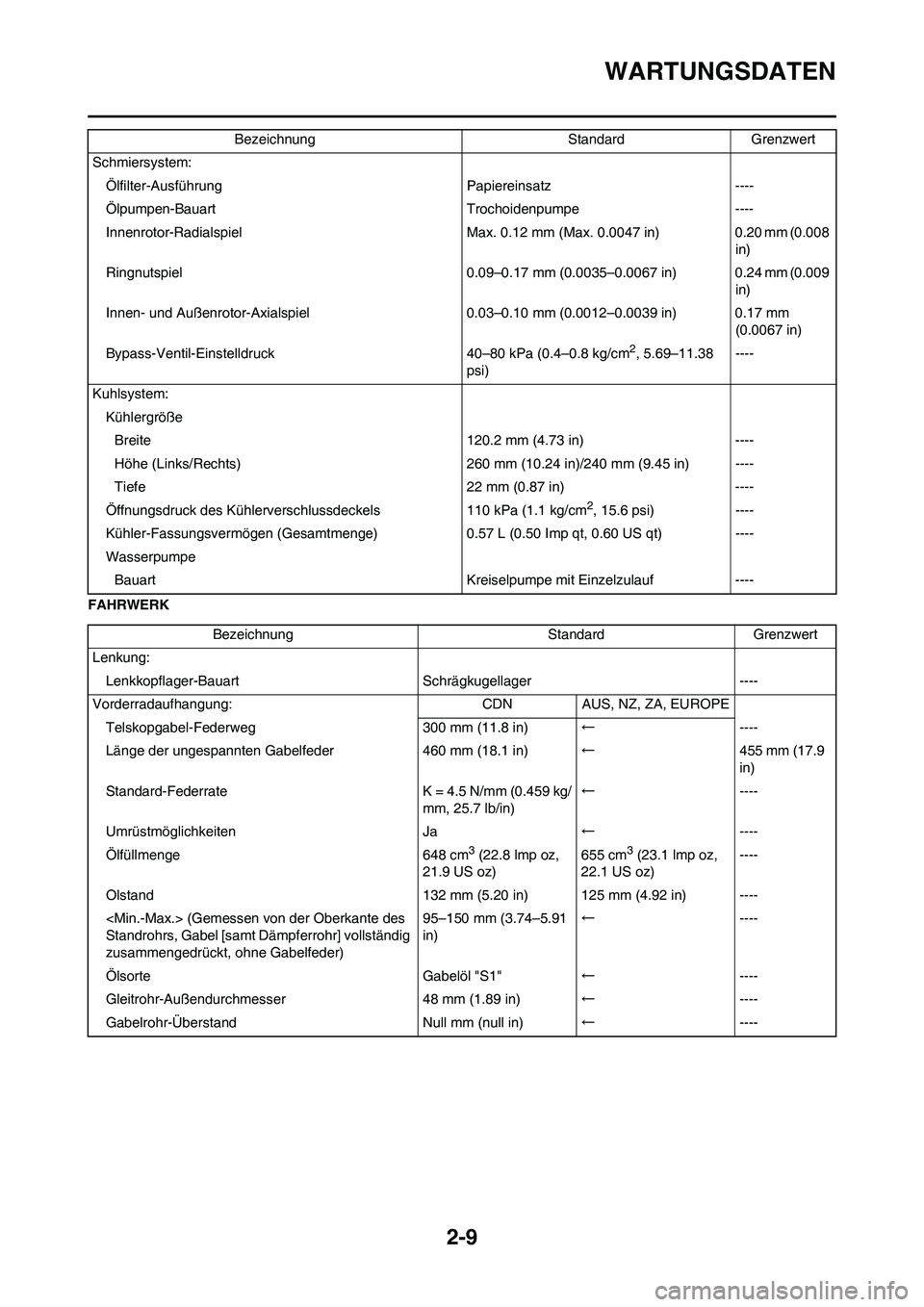

2-9
WARTUNGSDATEN
FAHRWERKSchmiersystem:
Ölfilter-Ausführung Papiereinsatz ----
Ölpumpen-Bauart Trochoidenpumpe ----
Innenrotor-Radialspiel Max. 0.12 mm (Max. 0.0047 in) 0.20 mm (0.008
in)
Ringnutspiel 0.09–0.17 mm (0.0035–0.0067 in) 0.24 mm (0.009
in)
Innen- und Außenrotor-Axialspiel 0.03–0.10 mm (0.0012–0.0039 in) 0.17 mm
(0.0067 in)
Bypass-Ventil-Einstelldruck 40–80 kPa (0.4–0.8 kg/cm
2, 5.69–11.38
psi)----
Kuhlsystem:
Kühlergröße
Breite 120.2 mm (4.73 in) ----
Höhe (Links/Rechts) 260 mm (10.24 in)/240 mm (9.45 in) ----
Tiefe 22 mm (0.87 in) ----
Öffnungsdruck des Kühlerverschlussdeckels 110 kPa (1.1 kg/cm
2, 15.6 psi) ----
Kühler-Fassungsvermögen (Gesamtmenge)0.57 L (0.50 Imp qt, 0.60 US qt) ----
Wasserpumpe
Bauart Kreiselpumpe mit Einzelzulauf ----Bezeichnung Standard Grenzwert
Bezeichnung Standard Grenzwert
Lenkung:
Lenkkopflager-Bauart Schrägkugellager ----
Vorderradaufhangung: CDN AUS, NZ, ZA, EUROPE
Telskopgabel-Federweg 300 mm (11.8 in)←----
Länge der ungespannten Gabelfeder 460 mm (18.1 in)←455 mm (17.9
in)
Standard-Federrate K = 4.5 N/mm (0.459 kg/
mm, 25.7 lb/in)←----
Umrüstmöglichkeiten Ja←----
Ölfüllmenge 648 cm
3 (22.8 lmp oz,
21.9 US oz)655 cm3 (23.1 lmp oz,
22.1 US oz)----
Olstand 132 mm (5.20 in) 125 mm (4.92 in) ----
(Gemessen von der Oberkante des
Standrohrs, Gabel [samt Dämpferrohr] vollständig
zusammengedrückt, ohne Gabelfeder)95–150 mm (3.74–5.91
in)←----
Ölsorte Gabelöl "S1"←----
Gleitrohr-Außendurchmesser 48 mm (1.89 in)←----
Gabelrohr-Überstand Null mm (null in)←----

2-10
WARTUNGSDATEN
Hinterradaufhängung: CDN, ZA, AUS, NZ EUROPE
Federweg 130 mm (5.12 in)←----
Länge der ungespannten Feder 260 mm (10.24 in)←----
Einbaulänge 252.5 mm (9.94 in) 251.5 mm (9.90 in) ----
238.5–258.5 mm (9.39–
10.18 in)←----
Standard-Federrate K = 54.0 N/mm (5.50 kg/
mm, 308.0 lb/in)←----
Umrüstmöglichkeiten Ja←----
Dämpfergasdruck 1,000 kPa (10 kg/cm
2,
142 psi)←----
Schwinge:
Max. Schwingenspiel
Seitenspiel ---- 1.0 mm (0.04
in)
Räder:
Vorderrad-Bauart Speichenrad ----
Hinterrad-Bauart Speichenrad ----
Vorderrad-Felgendimension/-material 21 × 1.60/Aluminum ----
Hinterrad-Felgendimension/-material 18 × 2.15/Aluminum ----
Max. Felgenschlag:
Höhenschlag ---- 2.0 mm (0.08
in)
Seitenschlag ---- 2.0 mm (0.08
in)
Antriebskette:
Typ/Hersteller DID520VM/DAIDO ----
Anzahl Glieder 113 Glieder + Schloss ----
Kettendurchhang 48–58 mm (1.9–2.3 in) ----
Länge der Kette über 15 Glieder ---- 239.3 mm
(9.42 in)
Scheibenbremse vorn:
Scheibendurchmesser. × Stärke 250 × 3.0 mm (9.84 × 0.12 in) 250 × 2.5 mm
(9.84 × 0.10 in)
Belagstärke 4.4 mm (0.17 in) 1.0 mm (0.04
in)
Hauptbremszylinder-Bohrung 11.0 mm (0.433 in) ----
Bremssattel-Zylinderbohrung 27.0 mm (1.063 in) × 2 ----
Bremsflüssigkeit DOT Nr.4 ----
Scheibenbremse hinten:
Scheibendurchmesser. × Stärke 245 × 4.0 mm (9.65 × 0.16 in) 245 × 3.5 mm
(9.65 × 0.14 in)
Max. Verzug ---- 0.15 mm
(0.006 in)
Belagstärke 6.4 mm (0.25 in) 1.0 mm (0.04
in)
Hauptbremszylinder-Bohrung 11.0 mm (0.433 in) ----
Bremssattel-Zylinderbohrung 25.4 mm (1.000 in) × 1 ----
Bremsflüssigkeit DOT Nr.4 ----Bezeichnung Standard Grenzwert

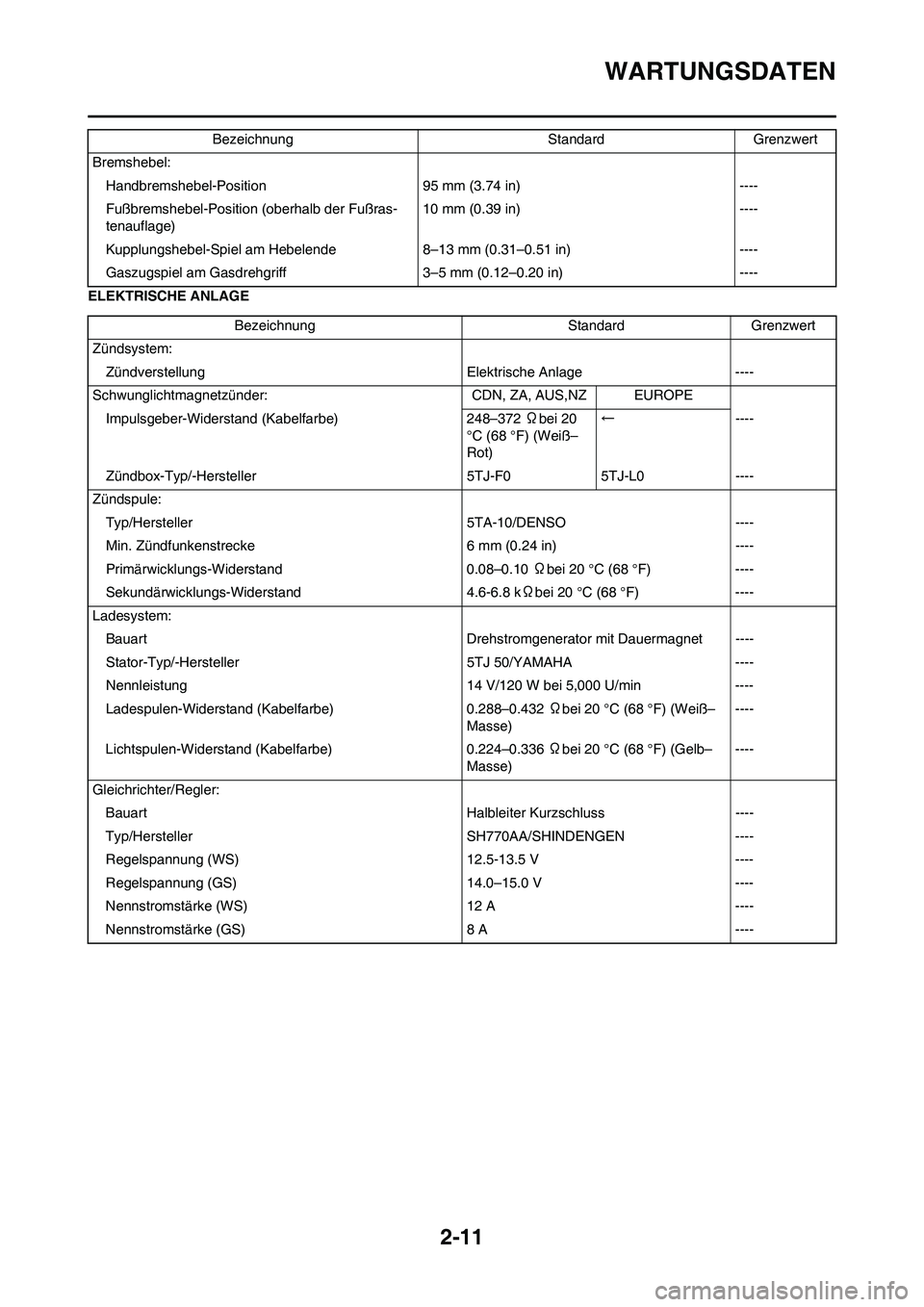

2-11
WARTUNGSDATEN
ELEKTRISCHE ANLAGEBremshebel:
Handbremshebel-Position 95 mm (3.74 in) ----
Fußbremshebel-Position (oberhalb der Fußras-
tenauflage)10 mm (0.39 in) ----
Kupplungshebel-Spiel am Hebelende 8–13 mm (0.31–0.51 in) ----
Gaszugspiel am Gasdrehgriff 3–5 mm (0.12–0.20 in) ---- Bezeichnung Standard Grenzwert
Bezeichnung Standard Grenzwert
Zündsystem:
Zündverstellung Elektrische Anlage ----
Schwunglichtmagnetzünder:CDN, ZA, AUS,NZ EUROPE
Impulsgeber-Widerstand (Kabelfarbe) 248–372 Ωbei 20
°C (68 °F) (Weiß–
Rot)←----
Zündbox-Typ/-Hersteller 5TJ-F0 5TJ-L0 ----
Zündspule:
Typ/Hersteller 5TA-10/DENSO ----
Min. Zündfunkenstrecke 6 mm (0.24 in) ----
Primärwicklungs-Widerstand 0.08–0.10 Ωbei 20 °C (68 °F) ----
Sekundärwicklungs-Widerstand 4.6-6.8 kΩbei 20 °C (68 °F) ----
Ladesystem:
Bauart Drehstromgenerator mit Dauermagnet ----
Stator-Typ/-Hersteller 5TJ 50/YAMAHA ----
Nennleistung 14 V/120 W bei 5,000 U/min ----
Ladespulen-Widerstand (Kabelfarbe) 0.288–0.432 Ωbei 20 °C (68 °F) (Weiß–
Masse)----
Lichtspulen-Widerstand (Kabelfarbe) 0.224–0.336 Ωbei 20 °C (68 °F) (Gelb–
Masse)----
Gleichrichter/Regler:
Bauart Halbleiter Kurzschluss ----
Typ/Hersteller SH770AA/SHINDENGEN ----
Regelspannung (WS) 12.5-13.5 V ----
Regelspannung (GS) 14.0–15.0 V ----
Nennstromstärke (WS) 12 A ----
Nennstromstärke (GS) 8 A ----

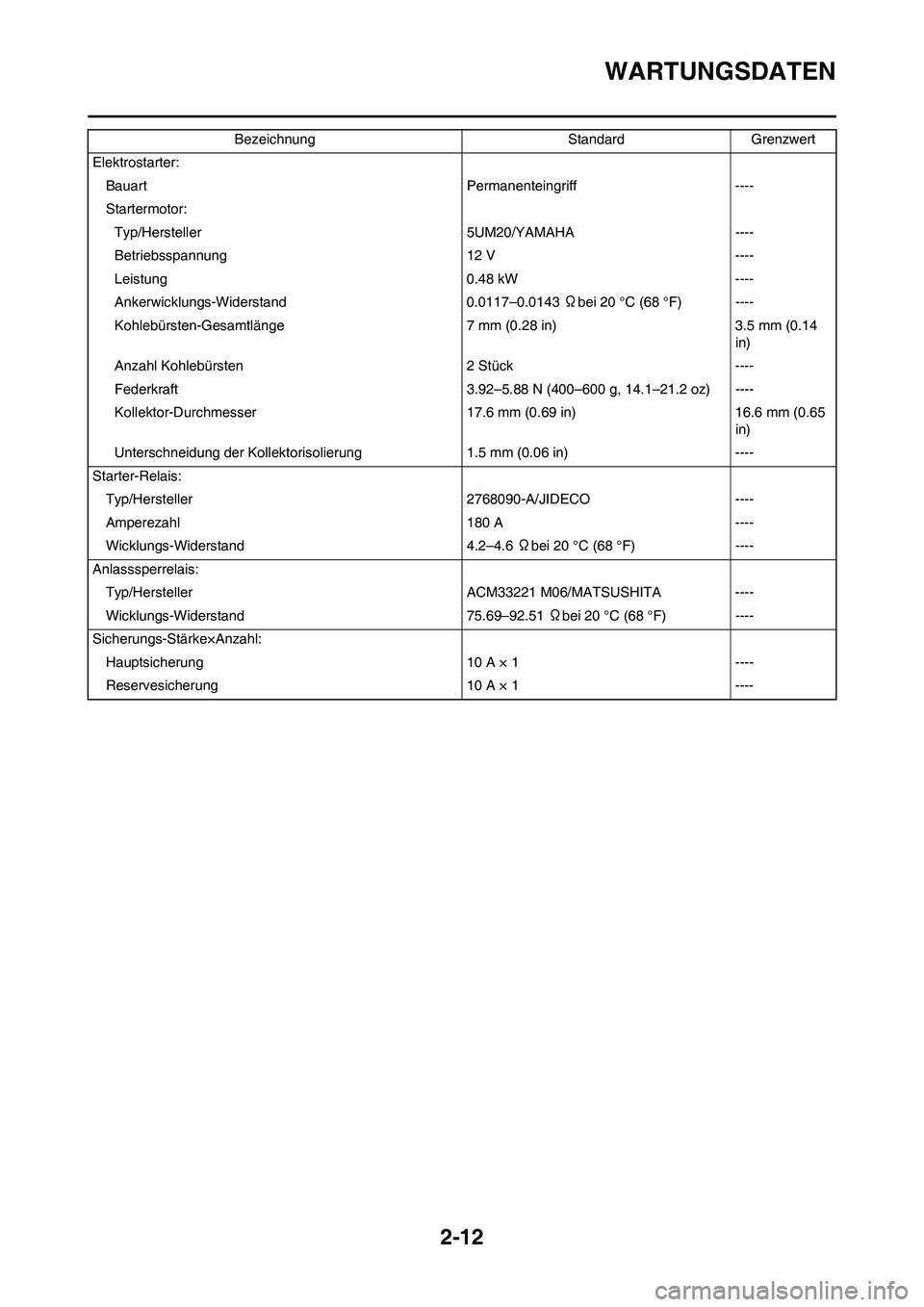

2-12
WARTUNGSDATEN
Elektrostarter:
Bauart Permanenteingriff ----
Startermotor:
Typ/Hersteller 5UM20/YAMAHA ----
Betriebsspannung 12 V ----
Leistung 0.48 kW ----
Ankerwicklungs-Widerstand 0.0117–0.0143 Ωbei 20 °C (68 °F) ----
Kohlebürsten-Gesamtlänge 7 mm (0.28 in) 3.5 mm (0.14
in)
Anzahl Kohlebürsten 2 Stück ----
Federkraft 3.92–5.88 N (400–600 g, 14.1–21.2 oz) ----
Kollektor-Durchmesser 17.6 mm (0.69 in) 16.6 mm (0.65
in)
Unterschneidung der Kollektorisolierung 1.5 mm (0.06 in) ----
Starter-Relais:
Typ/Hersteller 2768090-A/JIDECO ----
Amperezahl 180 A ----
Wicklungs-Widerstand 4.2–4.6 Ωbei 20 °C (68 °F) ----
Anlasssperrelais:
Typ/Hersteller ACM33221 M06/MATSUSHITA ----
Wicklungs-Widerstand 75.69–92.51 Ωbei 20 °C (68 °F) ----
Sicherungs-Stärke×Anzahl:
Hauptsicherung 10 A × 1 ----
Reservesicherung 10 A × 1 ----Bezeichnung Standard Grenzwert

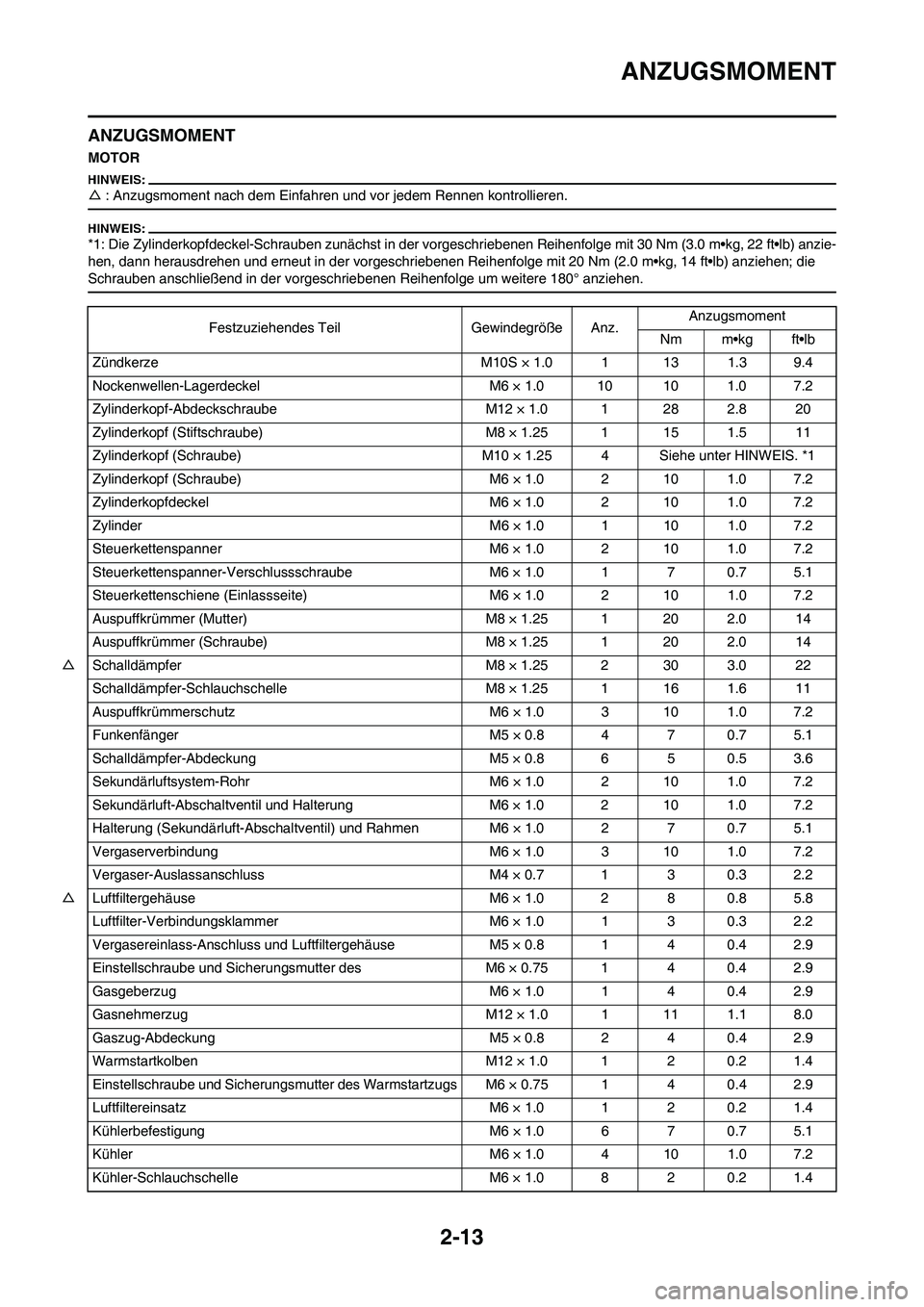

2-13
ANZUGSMOMENT
ANZUGSMOMENT
MOTOR
△: Anzugsmoment nach dem Einfahren und vor jedem Rennen kontrollieren.
*1: Die Zylinderkopfdeckel-Schrauben zunächst in der vorgeschriebenen Reihenfolge mit 30 Nm (3.0 m•kg, 22 ft•lb) anzie-
hen, dann herausdrehen und erneut in der vorgeschriebenen Reihenfolge mit 20 Nm (2.0 m•kg, 14 ft•lb) anziehen; die
Schrauben anschließend in der vorgeschriebenen Reihenfolge um weitere 180° anziehen.
Festzuziehendes Teil Gewindegröße Anz.Anzugsmoment
Nm m•kg ft•lb
Zündkerze M10S × 1.0 1 13 1.3 9.4
Nockenwellen-Lagerdeckel M6 × 1.0 10 10 1.0 7.2
Zylinderkopf-Abdeckschraube M12 × 1.0 1 28 2.8 20
Zylinderkopf (Stiftschraube) M8 × 1.25 1 15 1.5 11
Zylinderkopf (Schraube) M10 × 1.25 4 Siehe unter HINWEIS. *1
Zylinderkopf (Schraube) M6 × 1.0 2 10 1.0 7.2
Zylinderkopfdeckel M6 × 1.0 2 10 1.0 7.2
Zylinder M6 × 1.0 1 10 1.0 7.2
Steuerkettenspanner M6 × 1.0 2 10 1.0 7.2
Steuerkettenspanner-Verschlussschraube M6 × 1.0 1 7 0.7 5.1
Steuerkettenschiene (Einlassseite) M6 × 1.0 2 10 1.0 7.2
Auspuffkrümmer (Mutter) M8 × 1.25 1 20 2.0 14
Auspuffkrümmer (Schraube) M8 × 1.25 1 20 2.0 14
△Schalldämpfer M8 × 1.25 2 30 3.0 22
Schalldämpfer-Schlauchschelle M8 × 1.25 1 16 1.6 11
Auspuffkrümmerschutz M6 × 1.0 3 10 1.0 7.2
Funkenfänger M5 × 0.8 4 7 0.7 5.1
Schalldämpfer-Abdeckung M5 × 0.8 6 5 0.5 3.6
Sekundärluftsystem-Rohr M6 × 1.0 2 10 1.0 7.2
Sekundärluft-Abschaltventil und Halterung M6 × 1.0 2 10 1.0 7.2
Halterung (Sekundärluft-Abschaltventil) und Rahmen M6 × 1.0 2 7 0.7 5.1
Vergaserverbindung M6 × 1.0 3 10 1.0 7.2
Vergaser-Auslassanschluss M4 × 0.7 1 3 0.3 2.2
△Luftfiltergehäuse M6 × 1.0 2 8 0.8 5.8
Luftfilter-Verbindungsklammer M6 × 1.0 1 3 0.3 2.2
Vergasereinlass-Anschluss und Luftfiltergehäuse M5 × 0.8 1 4 0.4 2.9
Einstellschraube und Sicherungsmutter des M6 × 0.75 1 4 0.4 2.9
Gasgeberzug M6 × 1.0 1 4 0.4 2.9
Gasnehmerzug M12 × 1.0 1 11 1.1 8.0
Gaszug-Abdeckung M5 × 0.8 2 4 0.4 2.9
Warmstartkolben M12 × 1.0 1 2 0.2 1.4
Einstellschraube und Sicherungsmutter des Warmstartzugs M6 × 0.75 1 4 0.4 2.9
Luftfiltereinsatz M6 × 1.0 1 2 0.2 1.4
Kühlerbefestigung M6 × 1.0 6 7 0.7 5.1
Kühler M6 × 1.0 4 10 1.0 7.2
Kühler-Schlauchschelle M6 × 1.0 8 2 0.2 1.4

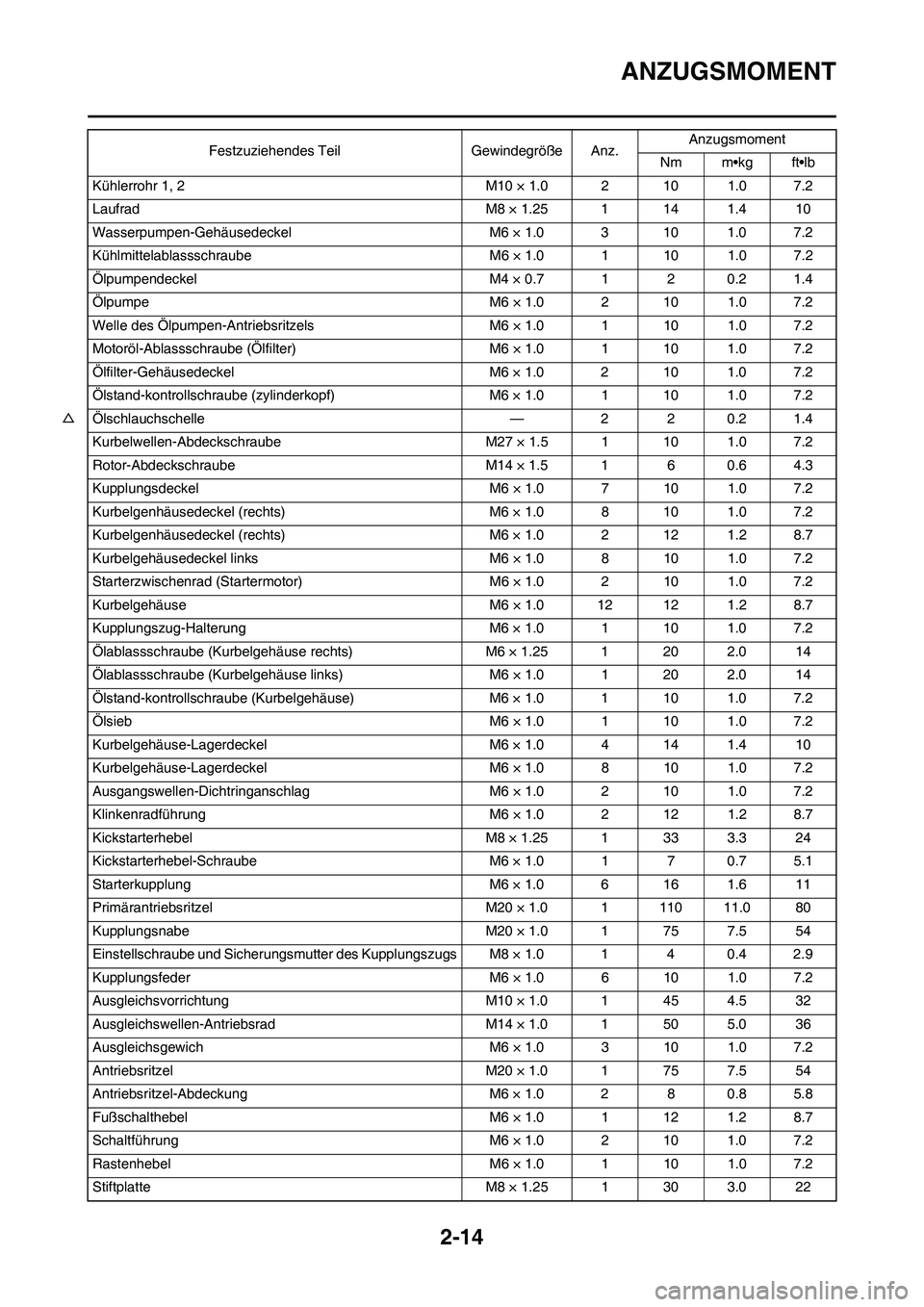

2-14
ANZUGSMOMENT
Kühlerrohr 1, 2 M10 × 1.0 2 10 1.0 7.2
Laufrad M8 × 1.25 1 14 1.4 10
Wasserpumpen-Gehäusedeckel M6 × 1.0 3 10 1.0 7.2
Kühlmittelablassschraube M6 × 1.0 1 10 1.0 7.2
Ölpumpendeckel M4 × 0.7 1 2 0.2 1.4
Ölpumpe M6 × 1.0 2 10 1.0 7.2
Welle des Ölpumpen-Antriebsritzels M6 × 1.0 1 10 1.0 7.2
Motoröl-Ablassschraube (Ölfilter) M6 × 1.0 1 10 1.0 7.2
Ölfilter-Gehäusedeckel M6 × 1.0 2 10 1.0 7.2
Ölstand-kontrollschraube (zylinderkopf) M6 × 1.0 1 10 1.0 7.2
△Ölschlauchschelle — 2 2 0.2 1.4
Kurbelwellen-Abdeckschraube M27 × 1.5 1 10 1.0 7.2
Rotor-Abdeckschraube M14 × 1.5 1 6 0.6 4.3
Kupplungsdeckel M6 × 1.0 7 10 1.0 7.2
Kurbelgenhäusedeckel (rechts) M6 × 1.0 8 10 1.0 7.2
Kurbelgenhäusedeckel (rechts) M6 × 1.0 2 12 1.2 8.7
Kurbelgehäusedeckel links M6 × 1.0 8 10 1.0 7.2
Starterzwischenrad (Startermotor) M6 × 1.0 2 10 1.0 7.2
Kurbelgehäuse M6 × 1.0 12 12 1.2 8.7
Kupplungszug-Halterung M6 × 1.0 1 10 1.0 7.2
Ölablassschraube (Kurbelgehäuse rechts) M6 × 1.25 1 20 2.0 14
Ölablassschraube (Kurbelgehäuse links) M6 × 1.0 1 20 2.0 14
Ölstand-kontrollschraube (Kurbelgehäuse) M6 × 1.0 1 10 1.0 7.2
Ölsieb M6 × 1.0 1 10 1.0 7.2
Kurbelgehäuse-Lagerdeckel M6 × 1.0 4 14 1.4 10
Kurbelgehäuse-Lagerdeckel M6 × 1.0 8 10 1.0 7.2
Ausgangswellen-Dichtringanschlag M6 × 1.0 2 10 1.0 7.2
Klinkenradführung M6 × 1.0 2 12 1.2 8.7
Kickstarterhebel M8 × 1.25 1 33 3.3 24
Kickstarterhebel-Schraube M6 × 1.0 1 7 0.7 5.1
Starterkupplung M6 × 1.0 6 16 1.6 11
Primärantriebsritzel M20 × 1.0 1 110 11.0 80
Kupplungsnabe M20 × 1.0 1 75 7.5 54
Einstellschraube und Sicherungsmutter des Kupplungszugs M8 × 1.0 1 4 0.4 2.9
Kupplungsfeder M6 × 1.0 6 10 1.0 7.2
Ausgleichsvorrichtung M10 × 1.0 1 45 4.5 32
Ausgleichswellen-Antriebsrad M14 × 1.0 1 50 5.0 36
Ausgleichsgewich M6 × 1.0 3 10 1.0 7.2
Antriebsritzel M20 × 1.0 1 75 7.5 54
Antriebsritzel-Abdeckung M6 × 1.0 2 8 0.8 5.8
Fußschalthebel M6 × 1.0 1 12 1.2 8.7
Schaltführung M6 × 1.0 2 10 1.0 7.2
Rastenhebel M6 × 1.0 1 10 1.0 7.2
Stiftplatte M8 × 1.25 1 30 3.0 22Festzuziehendes Teil Gewindegröße Anz.Anzugsmoment
Nm m•kg ft•lb

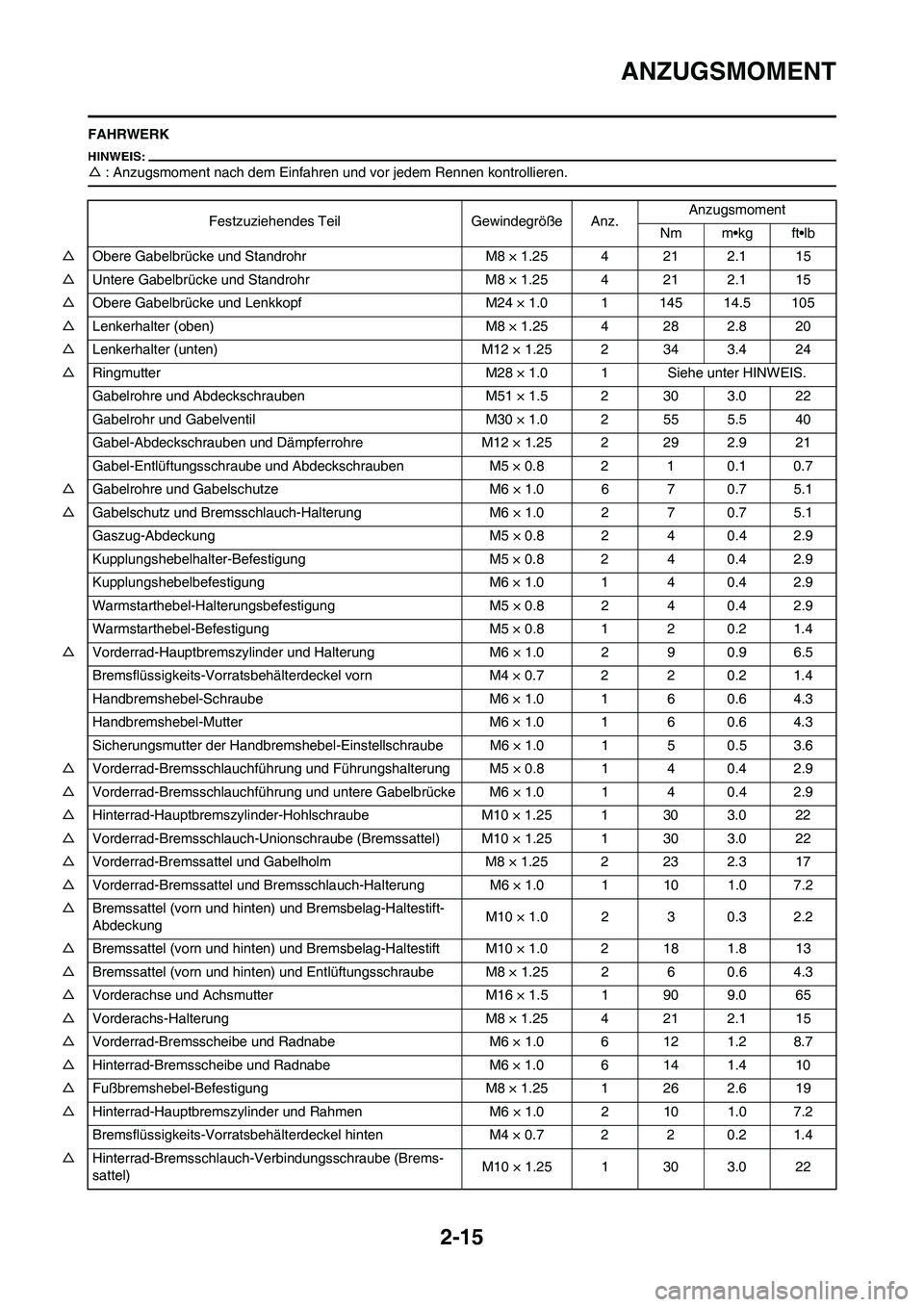

2-15
ANZUGSMOMENT
FAHRWERK
△: Anzugsmoment nach dem Einfahren und vor jedem Rennen kontrollieren.
Festzuziehendes Teil Gewindegröße Anz.Anzugsmoment
Nm m•kg ft•lb
△Obere Gabelbrücke und Standrohr M8 × 1.25 4 21 2.1 15
△Untere Gabelbrücke und Standrohr M8 × 1.25 4 21 2.1 15
△Obere Gabelbrücke und Lenkkopf M24 × 1.0 1 145 14.5 105
△Lenkerhalter (oben) M8 × 1.25 4 28 2.8 20
△Lenkerhalter (unten) M12 × 1.25 2 34 3.4 24
△Ringmutter M28 × 1.0 1 Siehe unter HINWEIS.
Gabelrohre und Abdeckschrauben M51 × 1.5 2 30 3.0 22
Gabelrohr und Gabelventil M30 × 1.0 2 55 5.5 40
Gabel-Abdeckschrauben und Dämpferrohre M12 × 1.25 2 29 2.9 21
Gabel-Entlüftungsschraube und Abdeckschrauben M5 × 0.8 2 1 0.1 0.7
△Gabelrohre und Gabelschutze M6 × 1.0 6 7 0.7 5.1
△Gabelschutz und Bremsschlauch-Halterung M6 × 1.0 2 7 0.7 5.1
Gaszug-Abdeckung M5 × 0.8 2 4 0.4 2.9
Kupplungshebelhalter-Befestigung M5 × 0.8 2 4 0.4 2.9
Kupplungshebelbefestigung M6 × 1.0 1 4 0.4 2.9
Warmstarthebel-Halterungsbefestigung M5 × 0.8 2 4 0.4 2.9
Warmstarthebel-Befestigung M5 × 0.8 1 2 0.2 1.4
△Vorderrad-Hauptbremszylinder und Halterung M6 × 1.0 2 9 0.9 6.5
Bremsflüssigkeits-Vorratsbehälterdeckel vorn M4 × 0.7 2 2 0.2 1.4
Handbremshebel-Schraube M6 × 1.0 1 6 0.6 4.3
Handbremshebel-Mutter M6 × 1.0 1 6 0.6 4.3
Sicherungsmutter der Handbremshebel-Einstellschraube M6 × 1.0 1 5 0.5 3.6
△Vorderrad-Bremsschlauchführung und Führungshalterung M5 × 0.8 1 4 0.4 2.9
△Vorderrad-Bremsschlauchführung und untere Gabelbrücke M6 × 1.0 1 4 0.4 2.9
△Hinterrad-Hauptbremszylinder-Hohlschraube M10 × 1.25 1 30 3.0 22
△Vorderrad-Bremsschlauch-Unionschraube (Bremssattel) M10 × 1.25 1 30 3.0 22
△Vorderrad-Bremssattel und Gabelholm M8 × 1.25 2 23 2.3 17
△Vorderrad-Bremssattel und Bremsschlauch-Halterung M6 × 1.0 1 10 1.0 7.2
△Bremssattel (vorn und hinten) und Bremsbelag-Haltestift-
Abdeckung M10 × 1.0 2 3 0.3 2.2
△Bremssattel (vorn und hinten) und Bremsbelag-Haltestift M10 × 1.0 2 18 1.8 13
△Bremssattel (vorn und hinten) und Entlüftungsschraube M8 × 1.25 2 6 0.6 4.3
△Vorderachse und Achsmutter M16 × 1.5 1 90 9.0 65
△Vorderachs-Halterung M8 × 1.25 4 21 2.1 15
△Vorderrad-Bremsscheibe und Radnabe M6 × 1.0 6 12 1.2 8.7
△Hinterrad-Bremsscheibe und Radnabe M6 × 1.0 6 14 1.4 10
△Fußbremshebel-Befestigung M8 × 1.25 1 26 2.6 19
△Hinterrad-Hauptbremszylinder und Rahmen M6 × 1.0 2 10 1.0 7.2
Bremsflüssigkeits-Vorratsbehälterdeckel hinten M4 × 0.7 2 2 0.2 1.4
△Hinterrad-Bremsschlauch-Verbindungsschraube (Brems-
sattel)M10 × 1.25 1 30 3.0 22
