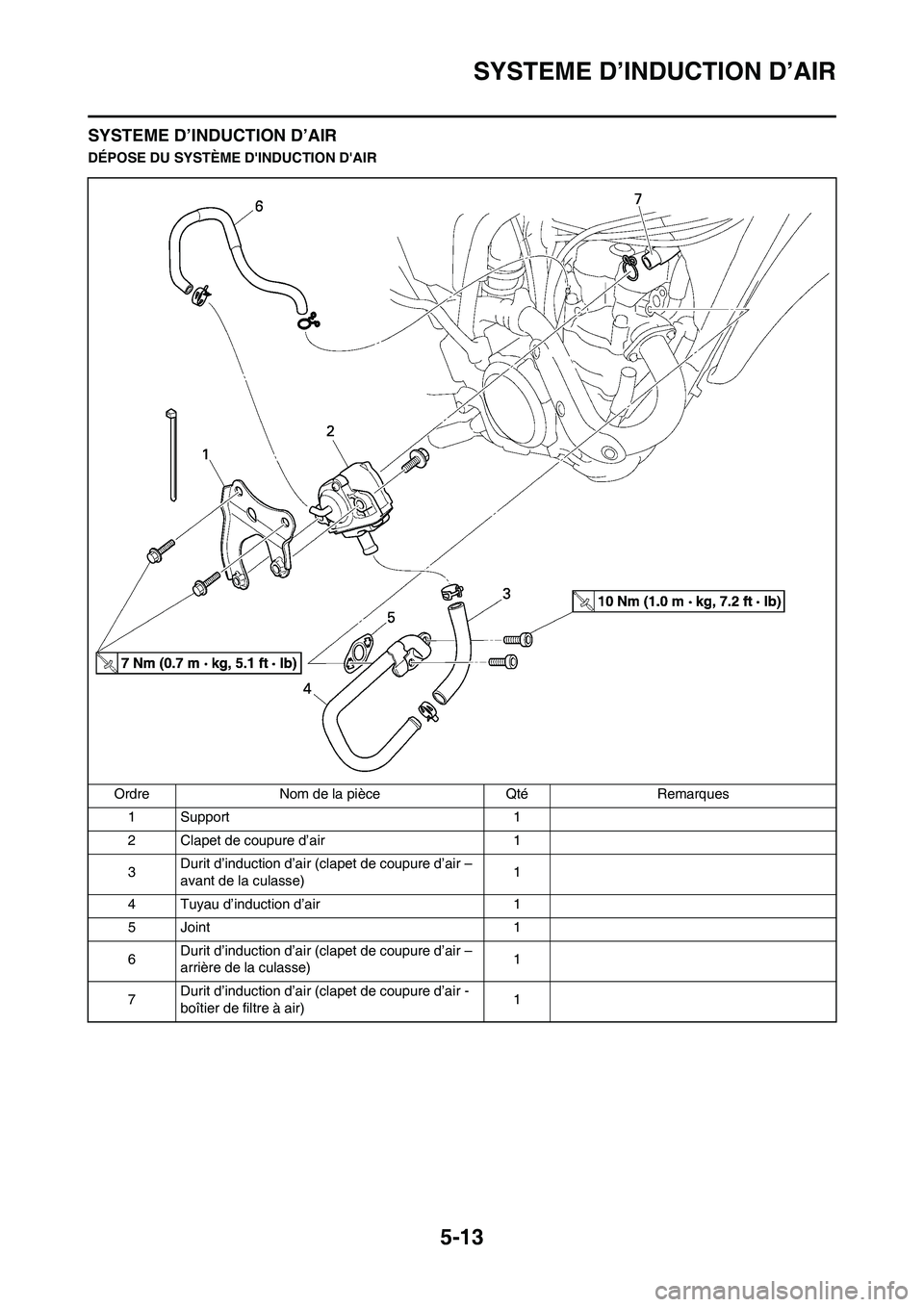

5-13
SYSTEME D’INDUCTION D’AIR
SYSTEME D’INDUCTION D’AIR
DÉPOSE DU SYSTÈME D'INDUCTION D'AIR
Ordre Nom de la pièce Qté Remarques
1 Support 1
2 Clapet de coupure d’air 1
3Durit d’induction d’air (clapet de coupure d’air –
avant de la culasse)1
4 Tuyau d’induction d’air 1
5 Joint 1
6Durit d’induction d’air (clapet de coupure d’air –
arrière de la culasse)1
7Durit d’induction d’air (clapet de coupure d’air -
boîtier de filtre à air)1

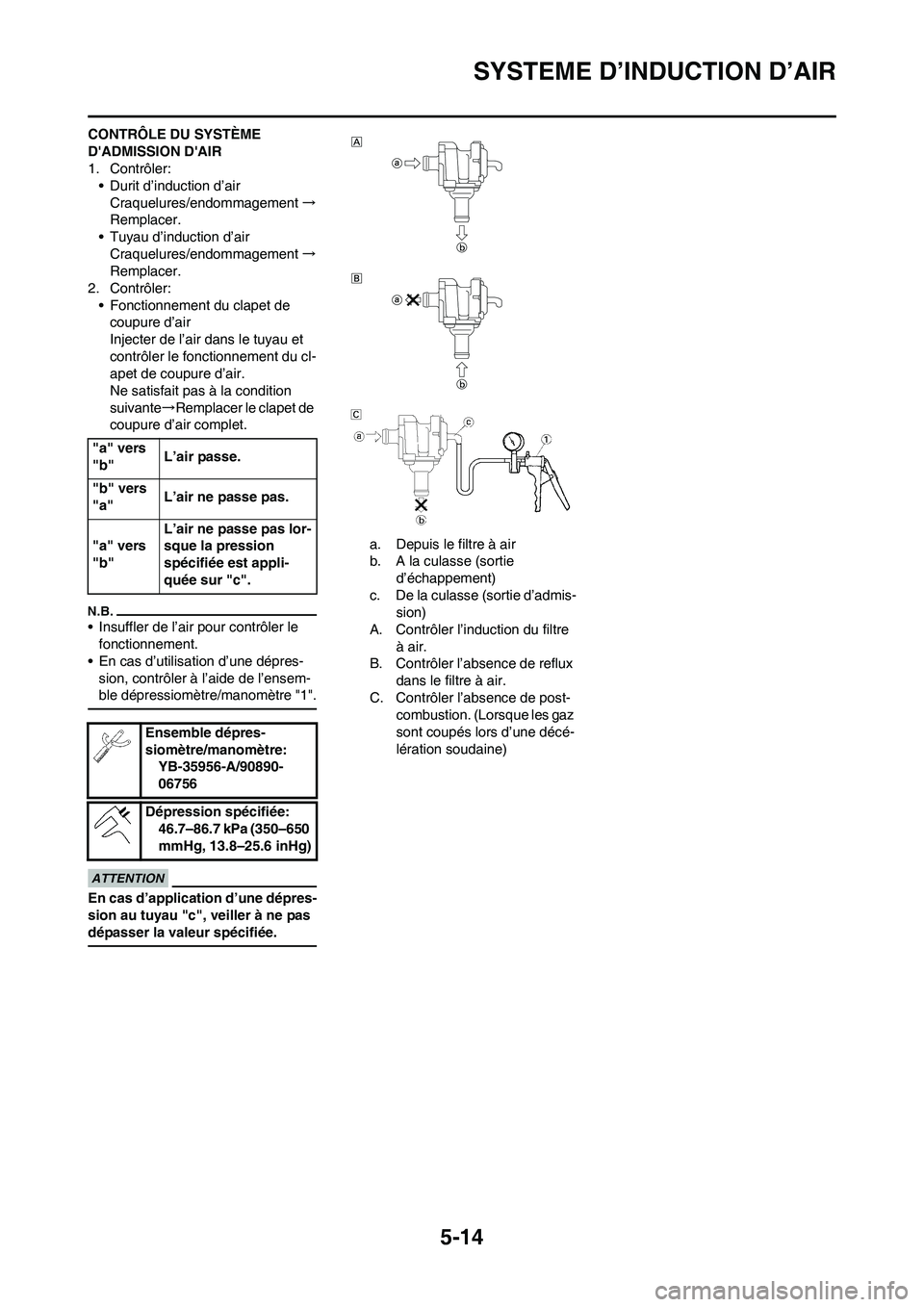

5-14
SYSTEME D’INDUCTION D’AIR
CONTRÔLE DU SYSTÈME
D'ADMISSION D'AIR
1. Contrôler:
• Durit d’induction d’air
Craquelures/endommagement→
Remplacer.
• Tuyau d’induction d’air
Craquelures/endommagement→
Remplacer.
2. Contrôler:
• Fonctionnement du clapet de
coupure d’air
Injecter de l’air dans le tuyau et
contrôler le fonctionnement du cl-
apet de coupure d’air.
Ne satisfait pas à la condition
suivante→Remplacer le clapet de
coupure d’air complet.
• Insuffler de l’air pour contrôler le
fonctionnement.
• En cas d’utilisation d’une dépres-
sion, contrôler à l’aide de l’ensem-
ble dépressiomètre/manomètre "1".
En cas d’application d’une dépres-
sion au tuyau "c", veiller à ne pas
dépasser la valeur spécifiée.
a. Depuis le filtre à air
b. A la culasse (sortie
d’échappement)
c. De la culasse (sortie d’admis-
sion)
A. Contrôler l’induction du filtre
à air.
B. Contrôler l’absence de reflux
dans le filtre à air.
C. Contrôler l’absence de post-
combustion. (Lorsque les gaz
sont coupés lors d’une décé-
lération soudaine) "a" vers
"b"L’air passe.
"b" vers
"a"L’air ne passe pas.
"a" vers
"b"L’air ne passe pas lor-
sque la pression
spécifiée est appli-
quée sur "c".
Ensemble dépres-
siomètre/manomètre:
YB-35956-A/90890-
06756
Dépression spécifiée:
46.7–86.7 kPa (350–650
mmHg, 13.8–25.6 inHg)

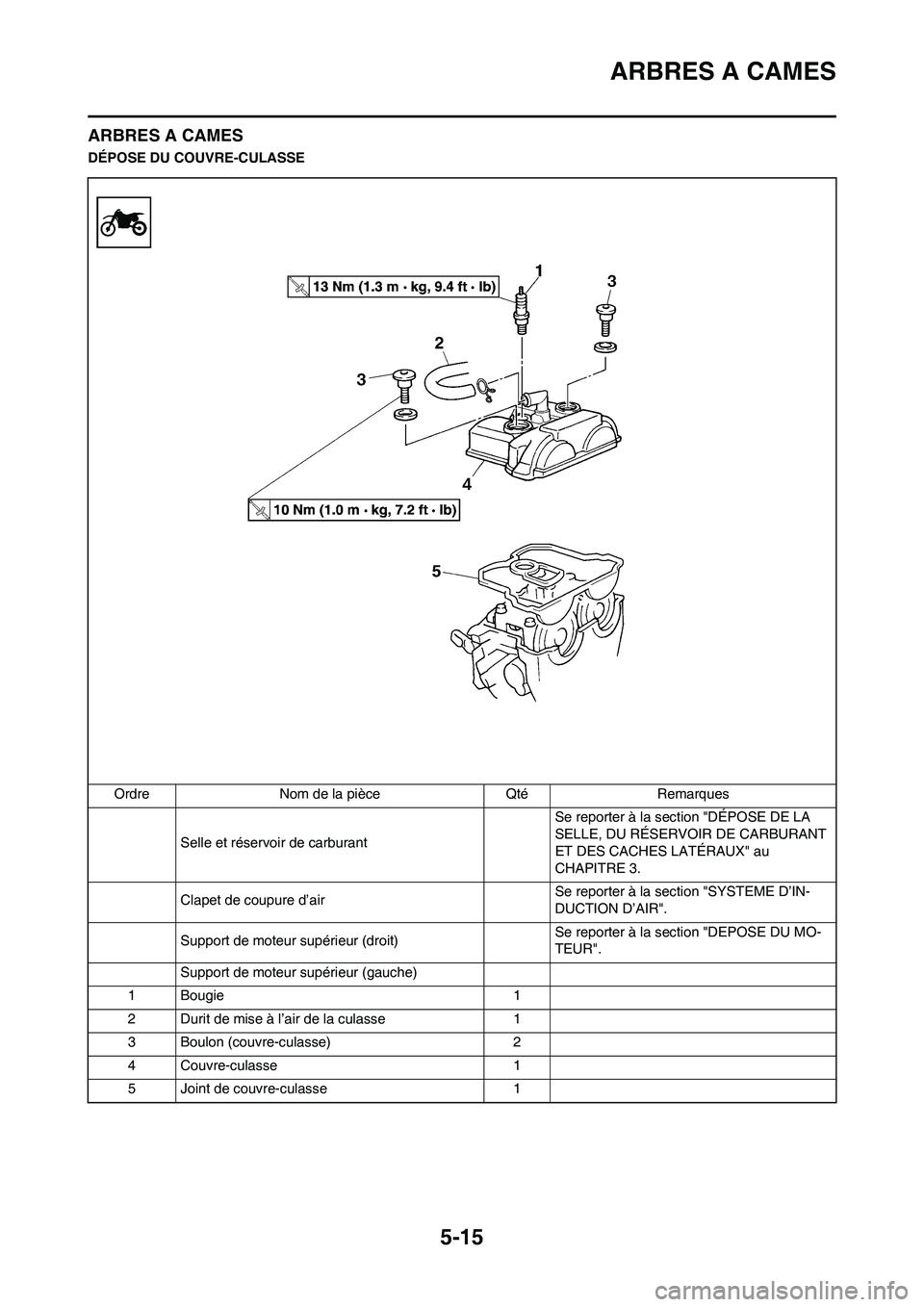

5-15
ARBRES A CAMES
ARBRES A CAMES
DÉPOSE DU COUVRE-CULASSE
Ordre Nom de la pièce Qté Remarques
Selle et réservoir de carburant Se reporter à la section "DÉPOSE DE LA
SELLE, DU RÉSERVOIR DE CARBURANT
ET DES CACHES LATÉRAUX" au
CHAPITRE 3.
Clapet de coupure d’airSe reporter à la section "SYSTEME D’IN-
DUCTION D’AIR".
Support de moteur supérieur (droit)Se reporter à la section "DEPOSE DU MO-
TEUR".
Support de moteur supérieur (gauche)
1 Bougie 1
2 Durit de mise à l’air de la culasse 1
3 Boulon (couvre-culasse) 2
4 Couvre-culasse 1
5 Joint de couvre-culasse 1

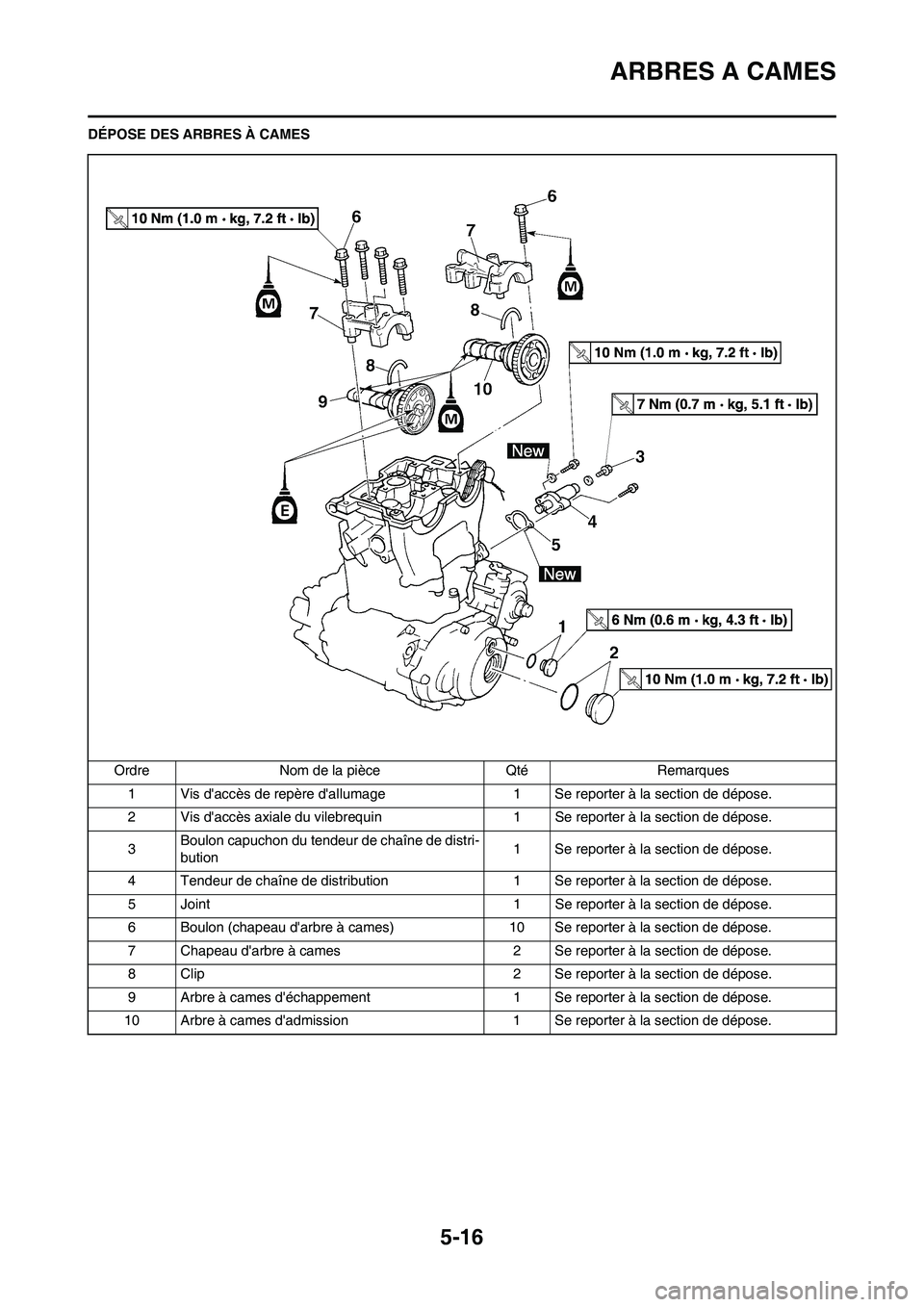

5-16
ARBRES A CAMES
DÉPOSE DES ARBRES À CAMES
Ordre Nom de la pièce Qté Remarques
1 Vis d'accès de repère d'allumage 1 Se reporter à la section de dépose.
2 Vis d'accès axiale du vilebrequin 1 Se reporter à la section de dépose.
3Boulon capuchon du tendeur de chaîne de distri-
bution1 Se reporter à la section de dépose.
4 Tendeur de chaîne de distribution 1 Se reporter à la section de dépose.
5 Joint 1 Se reporter à la section de dépose.
6 Boulon (chapeau d'arbre à cames) 10 Se reporter à la section de dépose.
7 Chapeau d'arbre à cames 2 Se reporter à la section de dépose.
8 Clip 2 Se reporter à la section de dépose.
9 Arbre à cames d'échappement 1 Se reporter à la section de dépose.
10 Arbre à cames d'admission 1 Se reporter à la section de dépose.

5-17
ARBRES A CAMES
DÉPOSE DE L'ARBRE À CAMES
1. Déposer:
• Vis d’accès de repère d’allumage
"1"
• Vis d’accès axiale du vilebrequin
"2"
2. Aligner:
• Repère du PMH
Avec le repère d’alignement.
Etapes du contrôle:
a. Tourner le vilebrequin dans le
sens inverse des aiguilles d’une
montre à l’aide d’une clé.
b. Aligner le repère du PMH "a" du
rotor avec le repère d’alignement
"b" du couvercle de carter lorsque
le piston est au PMH de la course
de compression.
Le piston est au point mort haut lor-
sque le repère poinçonné "c" de l’ar-
bre à cames d’échappement et le
repère poinçonné "d" de l’arbre à
cames d’admission sont alignés avec
la surface de la culasse comme le
montre l’illustration.
3. Déposer:
• Boulon capuchon du tendeur de
chaîne de distribution "1"
• Tendeur de chaîne de distribution
"2"
•Joint
4. Déposer:
• Boulon (chapeau d’arbre à cam-
es) "1"
• Chapeau d’arbre à cames "2"
• Clip
Déposer les boulons (chapeau d’ar-
bre à cames) en croix, en procédant
de l’extérieur vers l’intérieur.
Les boulons (chapeau d’arbre à
cames) doivent être déposés uni-
formément pour prévenir tout en-
dommagement de la culasse, des
arbres à cames ou des chapeaux
d’arbres à cames.
5. Déposer:
• Arbre à cames d’échappement
"1"
• Arbre à cames d’admission "2"
Attacher un fil "3" à la chaîne de dis-
tribution pour l’empêcher de tomber
dans le carter moteur.
CONTRÔLE DE L'ARBRE À
CAMES
1. Contrôler:
• Bossage de came
Piqûres/rayures/décoloration
bleue→Remplacer.
2. Mesurer:
• Longueur de bossage de came
"a" et "b"
Hors spécifications→Remplacer.
Longueur des bossages
de cames:
Admission "a":
30.100–30.200 mm
(1.1850–1.1890 in)
:
30.000 mm (1.1811 in)
Admission "b":
22.450–22.550 mm
(0.8839–0.8878 in)
:
22.350 mm (0.8799 in)
Echappement "a":
30.200–30.300 mm
(1.1890–1.1929 in)
:
30.100 mm (1.1850 in)
Echappement "b":
22.450–22.550 mm
(0.8839–0.8878 in)
:
22.350 mm (0.8799 in)

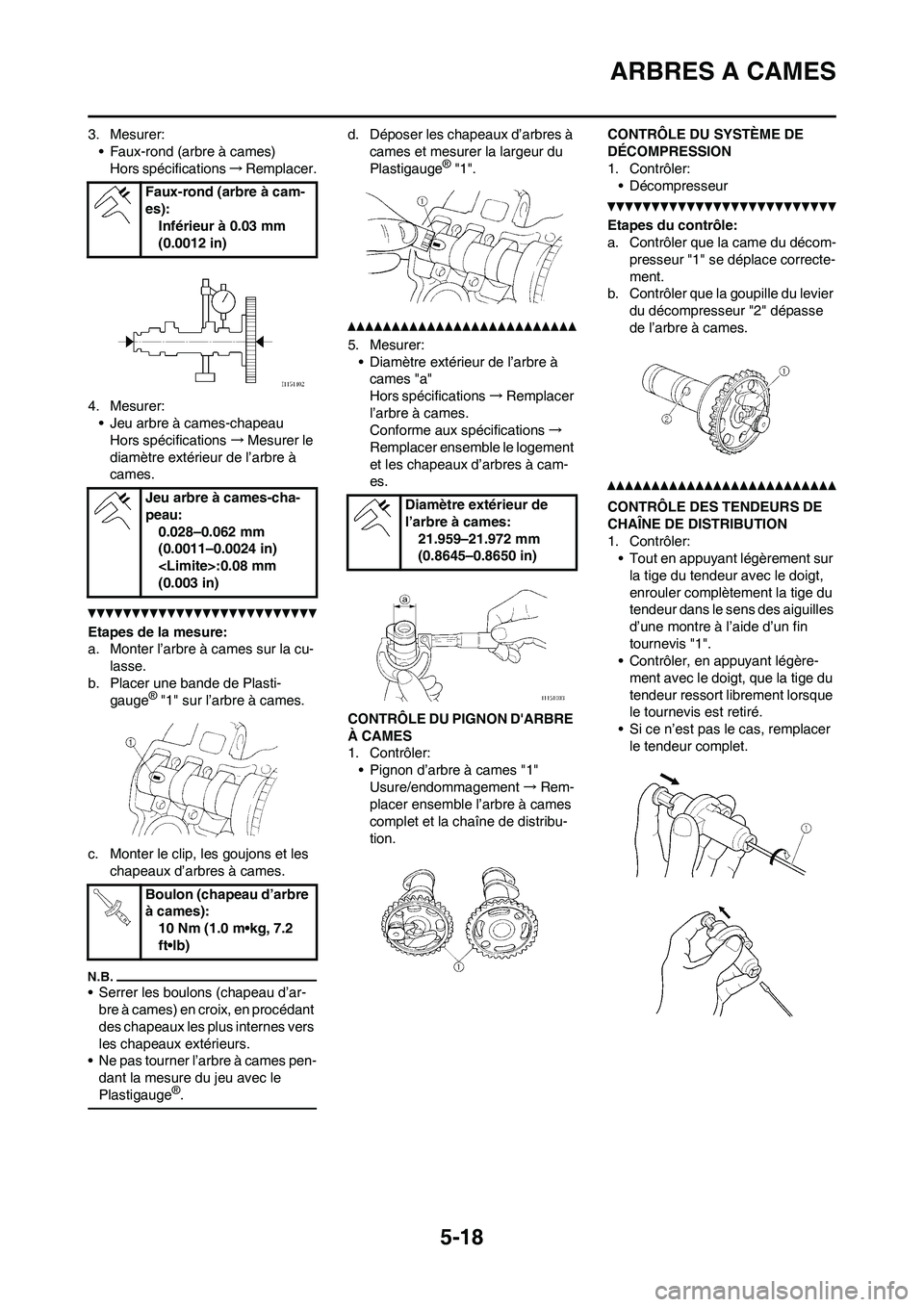

5-18
ARBRES A CAMES
3. Mesurer:
• Faux-rond (arbre à cames)
Hors spécifications→Remplacer.
4. Mesurer:
• Jeu arbre à cames-chapeau
Hors spécifications→Mesurer le
diamètre extérieur de l’arbre à
cames.
Etapes de la mesure:
a. Monter l’arbre à cames sur la cu-
lasse.
b. Placer une bande de Plasti-
gauge
® "1" sur l’arbre à cames.
c. Monter le clip, les goujons et les
chapeaux d’arbres à cames.
• Serrer les boulons (chapeau d’ar-
bre à cames) en croix, en procédant
des chapeaux les plus internes vers
les chapeaux extérieurs.
• Ne pas tourner l’arbre à cames pen-
dant la mesure du jeu avec le
Plastigauge
®.
d. Déposer les chapeaux d’arbres à
cames et mesurer la largeur du
Plastigauge
® "1".
5. Mesurer:
• Diamètre extérieur de l’arbre à
cames "a"
Hors spécifications→Remplacer
l’arbre à cames.
Conforme aux spécifications→
Remplacer ensemble le logement
et les chapeaux d’arbres à cam-
es.
CONTRÔLE DU PIGNON D'ARBRE
À CAMES
1. Contrôler:
• Pignon d’arbre à cames "1"
Usure/endommagement→Rem-
placer ensemble l’arbre à cames
complet et la chaîne de distribu-
tion.CONTRÔLE DU SYSTÈME DE
DÉCOMPRESSION
1. Contrôler:
• Décompresseur
Etapes du contrôle:
a. Contrôler que la came du décom-
presseur "1" se déplace correcte-
ment.
b. Contrôler que la goupille du levier
du décompresseur "2" dépasse
de l’arbre à cames.
CONTRÔLE DES TENDEURS DE
CHAÎNE DE DISTRIBUTION
1. Contrôler:
• Tout en appuyant légèrement sur
la tige du tendeur avec le doigt,
enrouler complètement la tige du
tendeur dans le sens des aiguilles
d’une montre à l’aide d’un fin
tournevis "1".
• Contrôler, en appuyant légère-
ment avec le doigt, que la tige du
tendeur ressort librement lorsque
le tournevis est retiré.
• Si ce n’est pas le cas, remplacer
le tendeur complet. Faux-rond (arbre à cam-
es):
Inférieur à 0.03 mm
(0.0012 in)
Jeu arbre à cames-cha-
peau:
0.028–0.062 mm
(0.0011–0.0024 in)
:0.08 mm
(0.003 in)
Boulon (chapeau d’arbre
à cames):
10 Nm (1.0 m•kg, 7.2
ft•lb)Diamètre extérieur de
l’arbre à cames:
21.959–21.972 mm
(0.8645–0.8650 in)

5-19
ARBRES A CAMES
MONTAGE DE L'ARBRE À CAMES
1. Monter:
• Arbre à cames d'échappement
"1"
• Arbre à cames d'admission "2"
Etapes du montage:
a. Tourner le vilebrequin dans le
sens inverse des aiguilles d'une
montre à l'aide d'une clé.
• Appliquer de l'huile au bisulfure de
molybdène sur les arbres à cames.
• Appliquer de l'huile moteur sur le
décompresseur.
b. Aligner le repère du PMH "a" du
rotor avec le repère d'alignement
"b" du couvercle de carter lorsque
le piston est au PMH de la course
de compression.
c. Monter la chaîne de distribution
"3" sur les deux pignons d'arbre à
cames et monter les arbres à
cames sur la culasse.
Les arbres à cames doivent être
montés sur la culasse de manière
que le repère poinçonné "c" de l'arbre
à cames d'échappement et le repère
poinçonné "d" de l'arbre à cames
d'admission soient alignés avec la
surface de la culasse comme le mon-
tre l'illustration.
Ne pas faire tourner le vilebrequin
pendant l'installation de l'arbre à
cames. Cela provoquerait des
dommages ou un mauvais réglage
du calage de distribution.
d. Monter les clips, les chapeaux
d'arbres à cames "4" et les bou-
lons (chapeau d'arbre à cames)
"5".
• Avant de monter les clips, couvrir la
culasse avec un chiffon propre pour
empêcher les clips de tomber dans
la cavité de la culasse.
• Appliquer de l'huile au bisulfure de
molybdène sur les filets des bou-
lons (chapeau d'arbre à cames).
• Serrer les boulons au couple spéci-
fié en deux ou trois étapes, dans
l'ordre indiqué.
Les boulons (chapeau d'arbre à
cames) doivent être serrés unifor-
mément sous peine d'endommag-
er la culasse, les chapeaux d'arbre
à cames et l'arbre à cames.
2. Monter:
• Tendeur de chaîne de distribution
Etapes du montage:
a. Tout en appuyant légèrement sur
la tige du tendeur avec le doigt,
enrouler complètement la tige du
tendeur dans le sens des aiguilles
d'une montre à l'aide d'un fin
tournevis.b. La tige étant complètement en-
roulée et le repère UP "a" du ten-
deur étant orienté vers le haut,
monter le joint "1", le tendeur de
chaîne de distribution "2" et le
joint "3", puis serrer le boulon "4"
au couple spécifié.
c. Retirer le tournevis, contrôler que
la tige du tendeur ressort et serrer
le joint "5" et le boulon-capuchon
"6" au couple spécifié.
3. Tourner:
• Vilebrequin
Plusieurs tours dans le sens in-
verse des aiguilles d'une montre.
4. Contrôler:
• Repère du PMH du rotor
Aligner avec le repère d'aligne-
ment du carter moteur.
• Repères d'alignement de l'arbre à
cames
Aligner avec la surface de la cu-
lasse.
Hors alignement→Régler.
Boulon (chapeau d'arbre
à cames):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Boulon (tendeur de
chaîne de distribution):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Boulon-capuchon du
tendeur:
7 Nm (0.7 m•kg, 5.1
ft•lb)

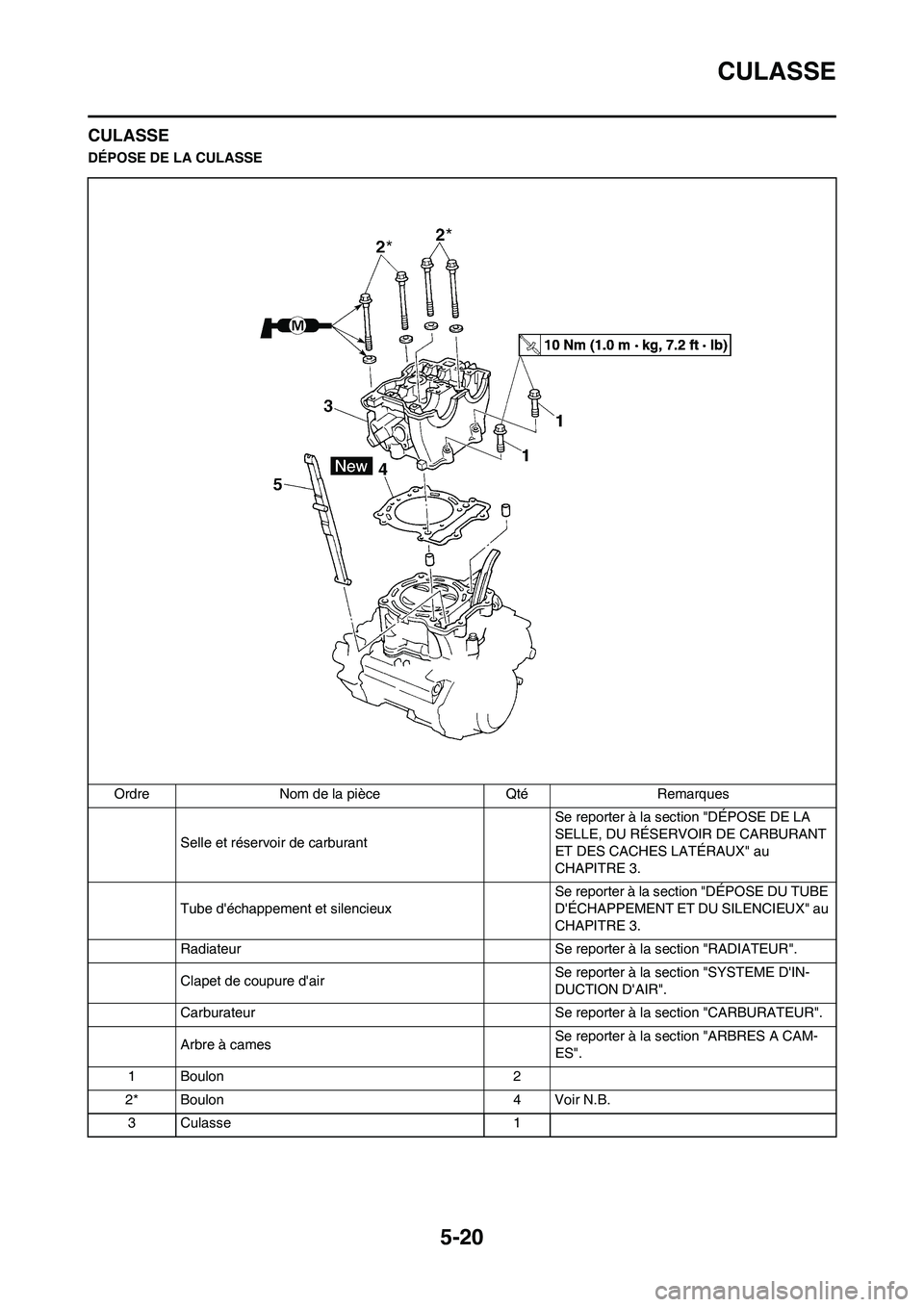

5-20
CULASSE
CULASSE
DÉPOSE DE LA CULASSE
Ordre Nom de la pièce Qté Remarques
Selle et réservoir de carburant Se reporter à la section "DÉPOSE DE LA
SELLE, DU RÉSERVOIR DE CARBURANT
ET DES CACHES LATÉRAUX" au
CHAPITRE 3.
Tube d'échappement et silencieuxSe reporter à la section "DÉPOSE DU TUBE
D'ÉCHAPPEMENT ET DU SILENCIEUX" au
CHAPITRE 3.
Radiateur Se reporter à la section "RADIATEUR".
Clapet de coupure d'airSe reporter à la section "SYSTEME D'IN-
DUCTION D'AIR".
Carburateur Se reporter à la section "CARBURATEUR".
Arbre à camesSe reporter à la section "ARBRES A CAM-
ES".
1Boulon 2
2* Boulon 4 Voir N.B.
3 Culasse 1

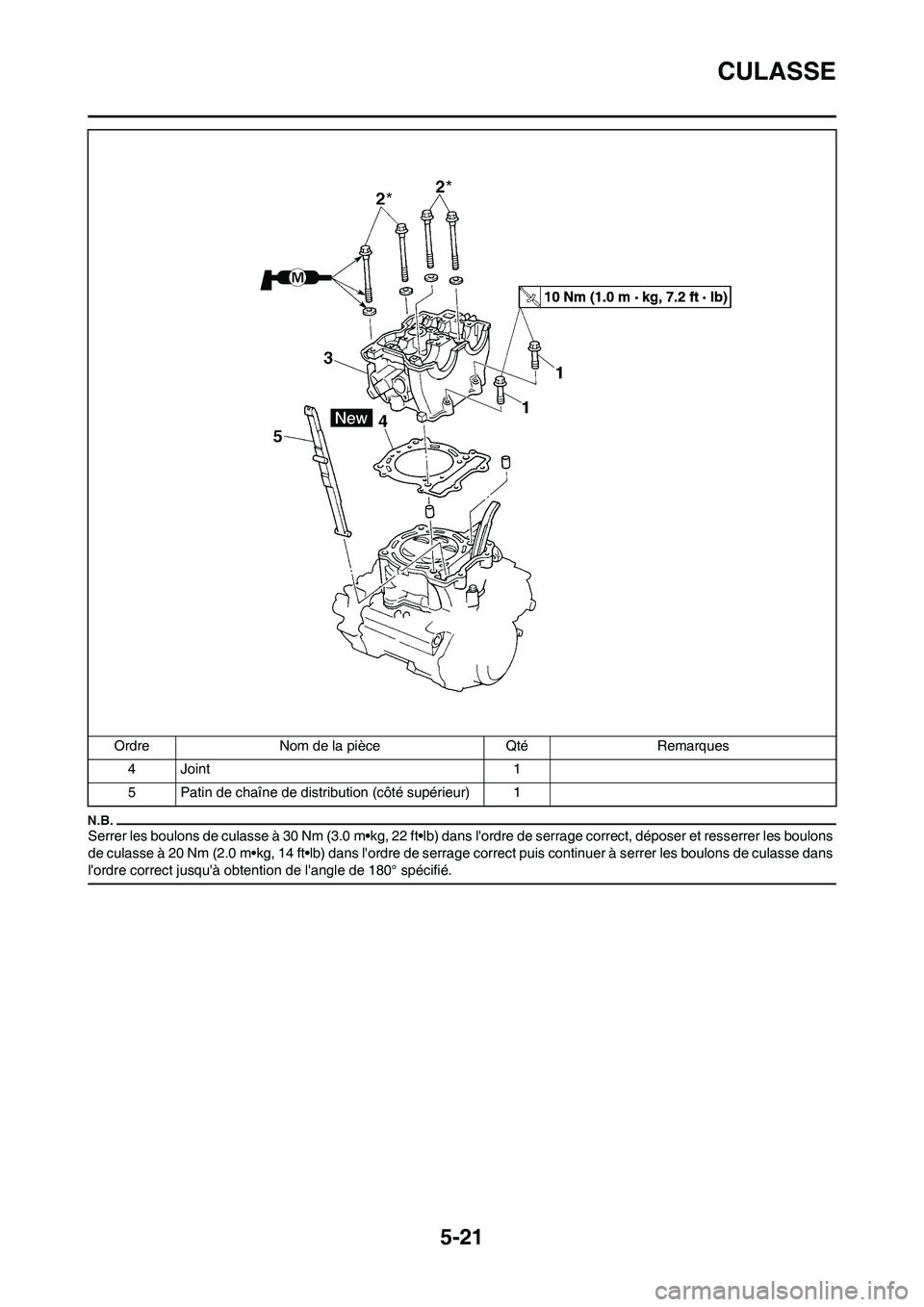

5-21
CULASSE
Serrer les boulons de culasse à 30 Nm (3.0 m•kg, 22 ft•lb) dans l'ordre de serrage correct, déposer et resserrer les boulons
de culasse à 20 Nm (2.0 m•kg, 14 ft•lb) dans l'ordre de serrage correct puis continuer à serrer les boulons de culasse dans
l'ordre correct jusqu'à obtention de l'angle de 180° spécifié.
4 Joint 1
5 Patin de chaîne de distribution (côté supérieur) 1 Ordre Nom de la pièce Qté Remarques

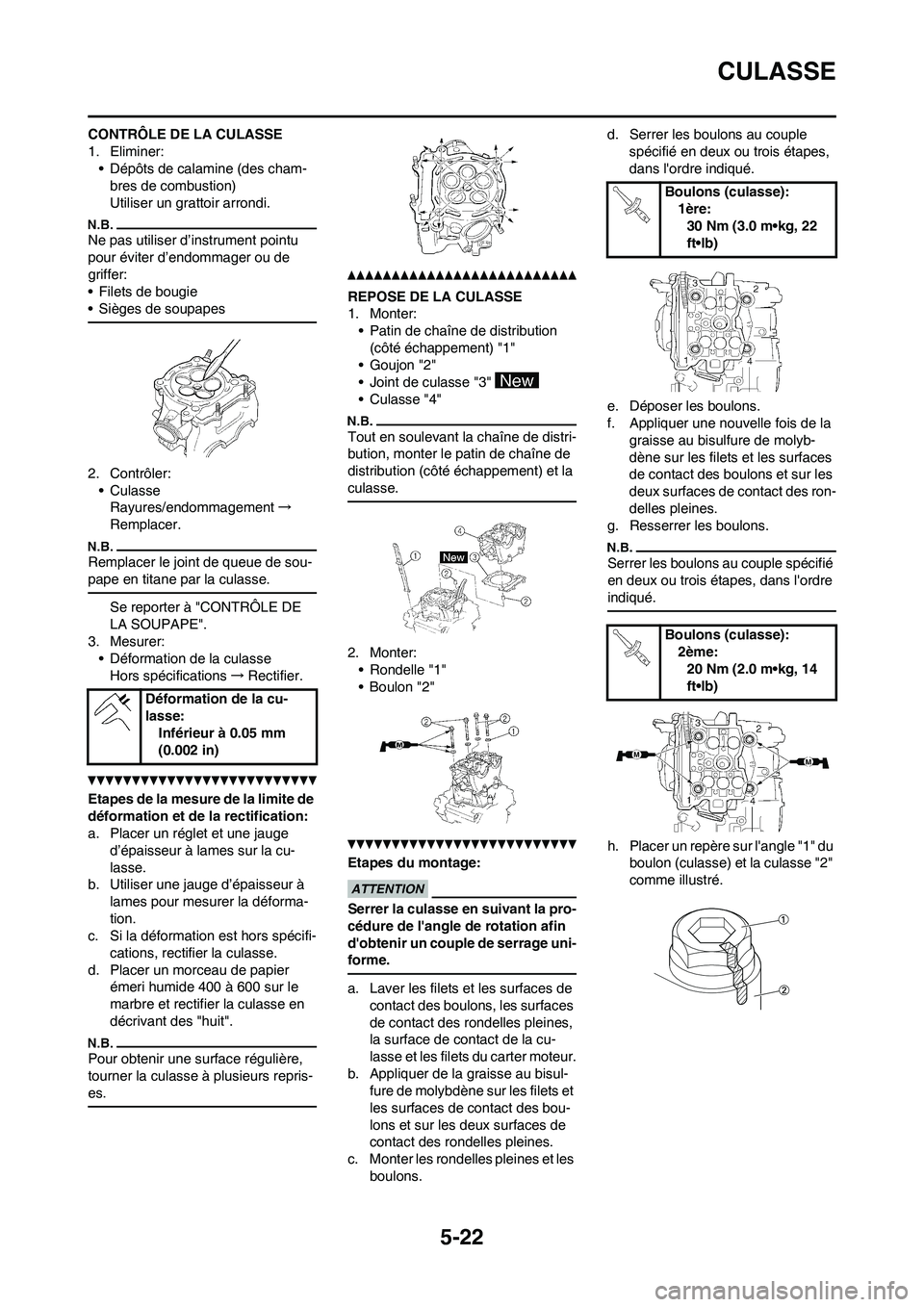

5-22
CULASSE
CONTRÔLE DE LA CULASSE
1. Eliminer:
• Dépôts de calamine (des cham-
bres de combustion)
Utiliser un grattoir arrondi.
Ne pas utiliser d’instrument pointu
pour éviter d’endommager ou de
griffer:
• Filets de bougie
• Sièges de soupapes
2. Contrôler:
• Culasse
Rayures/endommagement→
Remplacer.
Remplacer le joint de queue de sou-
pape en titane par la culasse.
Se reporter à "CONTRÔLE DE
LA SOUPAPE".
3. Mesurer:
• Déformation de la culasse
Hors spécifications→Rectifier.
Etapes de la mesure de la limite de
déformation et de la rectification:
a. Placer un réglet et une jauge
d’épaisseur à lames sur la cu-
lasse.
b. Utiliser une jauge d’épaisseur à
lames pour mesurer la déforma-
tion.
c. Si la déformation est hors spécifi-
cations, rectifier la culasse.
d. Placer un morceau de papier
émeri humide 400 à 600 sur le
marbre et rectifier la culasse en
décrivant des "huit".
Pour obtenir une surface régulière,
tourner la culasse à plusieurs repris-
es.
REPOSE DE LA CULASSE
1. Monter:
• Patin de chaîne de distribution
(côté échappement) "1"
• Goujon "2"
• Joint de culasse "3"
• Culasse "4"
Tout en soulevant la chaîne de distri-
bution, monter le patin de chaîne de
distribution (côté échappement) et la
culasse.
2. Monter:
• Rondelle "1"
• Boulon "2"
Etapes du montage:
Serrer la culasse en suivant la pro-
cédure de l'angle de rotation afin
d'obtenir un couple de serrage uni-
forme.
a. Laver les filets et les surfaces de
contact des boulons, les surfaces
de contact des rondelles pleines,
la surface de contact de la cu-
lasse et les filets du carter moteur.
b. Appliquer de la graisse au bisul-
fure de molybdène sur les filets et
les surfaces de contact des bou-
lons et sur les deux surfaces de
contact des rondelles pleines.
c. Monter les rondelles pleines et les
boulons.d. Serrer les boulons au couple
spécifié en deux ou trois étapes,
dans l'ordre indiqué.
e. Déposer les boulons.
f. Appliquer une nouvelle fois de la
graisse au bisulfure de molyb-
dène sur les filets et les surfaces
de contact des boulons et sur les
deux surfaces de contact des ron-
delles pleines.
g. Resserrer les boulons.
Serrer les boulons au couple spécifié
en deux ou trois étapes, dans l'ordre
indiqué.
h. Placer un repère sur l'angle "1" du
boulon (culasse) et la culasse "2"
comme illustré. Déformation de la cu-
lasse:
Inférieur à 0.05 mm
(0.002 in)
Boulons (culasse):
1ère:
30 Nm (3.0 m•kg, 22
ft•lb)
Boulons (culasse):
2ème:
20 Nm (2.0 m•kg, 14
ft•lb)
