Page 11 of 82
INFORMAZIONI DI SICUREZZA
1-4
1

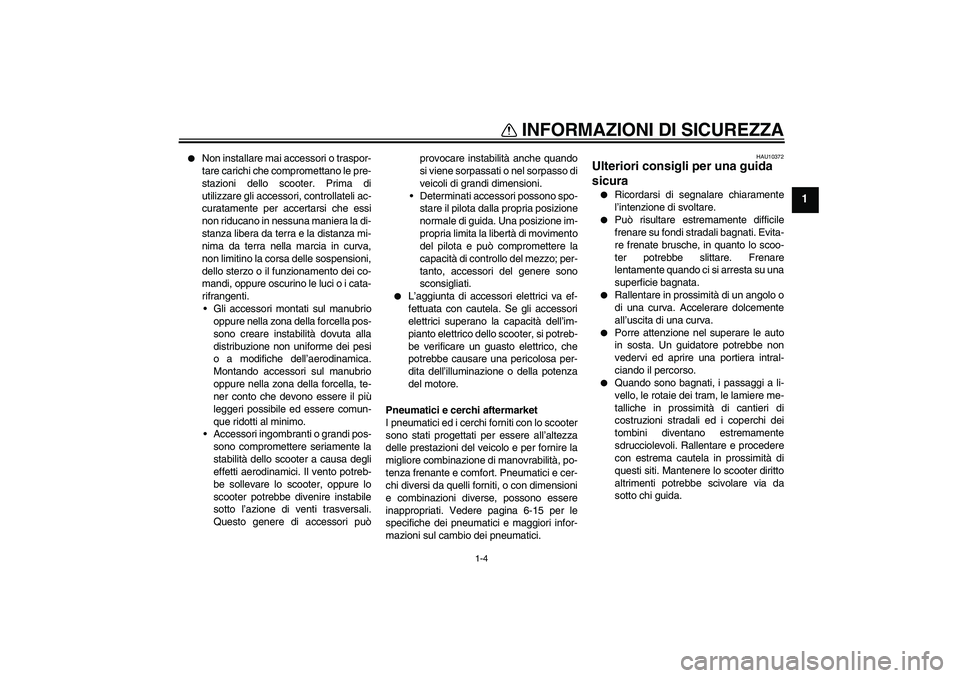

Non installare mai accessori o traspor-
tare carichi che compromettano le pre-
stazioni dello scooter. Prima di
utilizzare gli accessori, controllateli ac-
curatamente per accertarsi che essi
non riducano in nessuna maniera la di-
stanza libera da terra e la distanza mi-
nima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i cata-
rifrangenti.
Gli accessori montati sul manubrio
oppure nella zona della forcella pos-
sono creare instabilità dovuta alla
distribuzione non uniforme dei pesi
o a modifiche dell’aerodinamica.
Montando accessori sul manubrio
oppure nella zona della forcella, te-
ner conto che devono essere il più
leggeri possibile ed essere comun-
que ridotti al minimo.
Accessori ingombranti o grandi pos-
sono compromettere seriamente la
stabilità dello scooter a causa degli
effetti aerodinamici. Il vento potreb-
be sollevare lo scooter, oppure lo
scooter potrebbe divenire instabile
sotto l’azione di venti trasversali.
Questo genere di accessori puòprovocare instabilità anche quando
si viene sorpassati o nel sorpasso di
veicoli di grandi dimensioni.
Determinati accessori possono spo-
stare il pilota dalla propria posizione
normale di guida. Una posizione im-
propria limita la libertà di movimento
del pilota e può compromettere la
capacità di controllo del mezzo; per-
tanto, accessori del genere sono
sconsigliati.
L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico dello scooter, si potreb-
be verificare un guasto elettrico, che
potrebbe causare una pericolosa per-
dita dell’illuminazione o della potenza
del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con lo scooter
sono stati progettati per essere all’altezza
delle prestazioni del veicolo e per fornire la
migliore combinazione di manovrabilità, po-
tenza frenante e comfort. Pneumatici e cer-
chi diversi da quelli forniti, o con dimensioni
e combinazioni diverse, possono essere
inappropriati. Vedere pagina 6-15 per le
specifiche dei pneumatici e maggiori infor-
mazioni sul cambio dei pneumatici.
HAU10372
Ulteriori consigli per una guida
sicura
Ricordarsi di segnalare chiaramente
l’intenzione di svoltare.
Può risultare estremamente difficile
frenare su fondi stradali bagnati. Evita-
re frenate brusche, in quanto lo scoo-
ter potrebbe slittare. Frenare
lentamente quando ci si arresta su una
superficie bagnata.
Rallentare in prossimità di un angolo o
di una curva. Accelerare dolcemente
all’uscita di una curva.
Porre attenzione nel superare le auto
in sosta. Un guidatore potrebbe non
vedervi ed aprire una portiera intral-
ciando il percorso.
Quando sono bagnati, i passaggi a li-
vello, le rotaie dei tram, le lamiere me-
talliche in prossimità di cantieri di
costruzioni stradali ed i coperchi dei
tombini diventano estremamente
sdrucciolevoli. Rallentare e procedere
con estrema cautela in prossimità di
questi siti. Mantenere lo scooter diritto
altrimenti potrebbe scivolare via da
sotto chi guida.
U16PH1H0.book Page 4 Thursday, July 24, 2008 1:09 PM
Page 12 of 82
INFORMAZIONI DI SICUREZZA
1-5
1

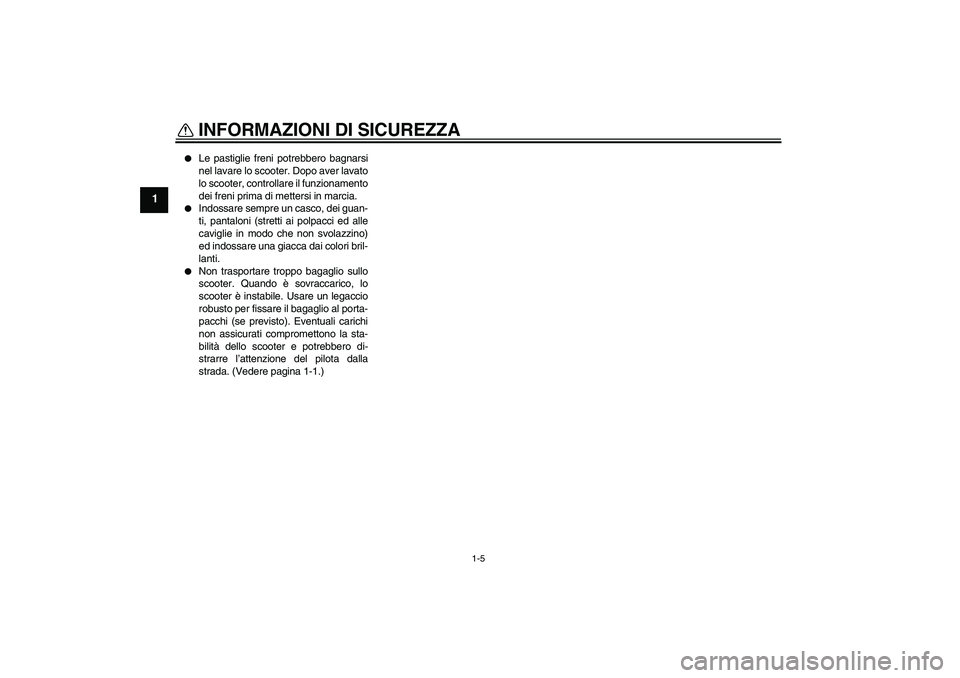

Le pastiglie freni potrebbero bagnarsi
nel lavare lo scooter. Dopo aver lavato
lo scooter, controllare il funzionamento
dei freni prima di mettersi in marcia.
Indossare sempre un casco, dei guan-
ti, pantaloni (stretti ai polpacci ed alle
caviglie in modo che non svolazzino)
ed indossare una giacca dai colori bril-
lanti.
Non trasportare troppo bagaglio sullo
scooter. Quando è sovraccarico, lo
scooter è instabile. Usare un legaccio
robusto per fissare il bagaglio al porta-
pacchi (se previsto). Eventuali carichi
non assicurati compromettono la sta-
bilità dello scooter e potrebbero di-
strarre l’attenzione del pilota dalla
strada. (Vedere pagina 1-1.)
U16PH1H0.book Page 5 Thursday, July 24, 2008 1:09 PM
Page 13 of 82
DESCRIZIONE
2-1
2
HAU32220

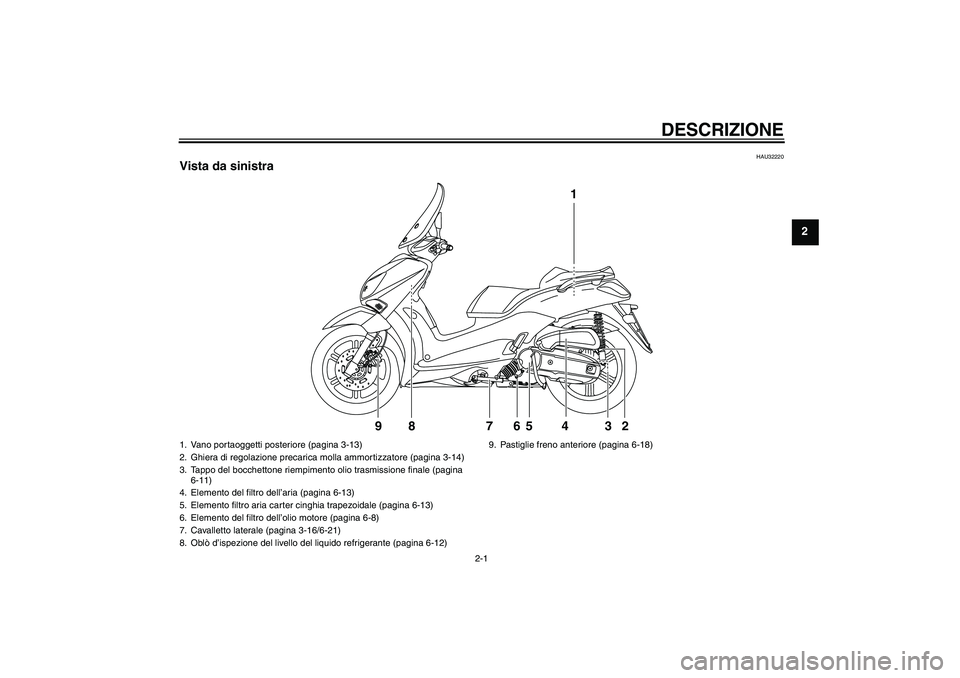

Vista da sinistra
1
2 3 4 5 87 9
6
1. Vano portaoggetti posteriore (pagina 3-13)
2. Ghiera di regolazione precarica molla ammortizzatore (pagina 3-14)
3. Tappo del bocchettone riempimento olio trasmissione finale (pagina
6-11)
4. Elemento del filtro dell’aria (pagina 6-13)
5. Elemento filtro aria carter cinghia trapezoidale (pagina 6-13)
6. Elemento del filtro dell’olio motore (pagina 6-8)
7. Cavalletto laterale (pagina 3-16/6-21)
8. Oblò d’ispezione del livello del liquido refrigerante (pagina 6-12)9. Pastiglie freno anteriore (pagina 6-18)
U16PH1H0.book Page 1 Thursday, July 24, 2008 1:09 PM
Page 14 of 82
DESCRIZIONE
2-2
2
HAU32230

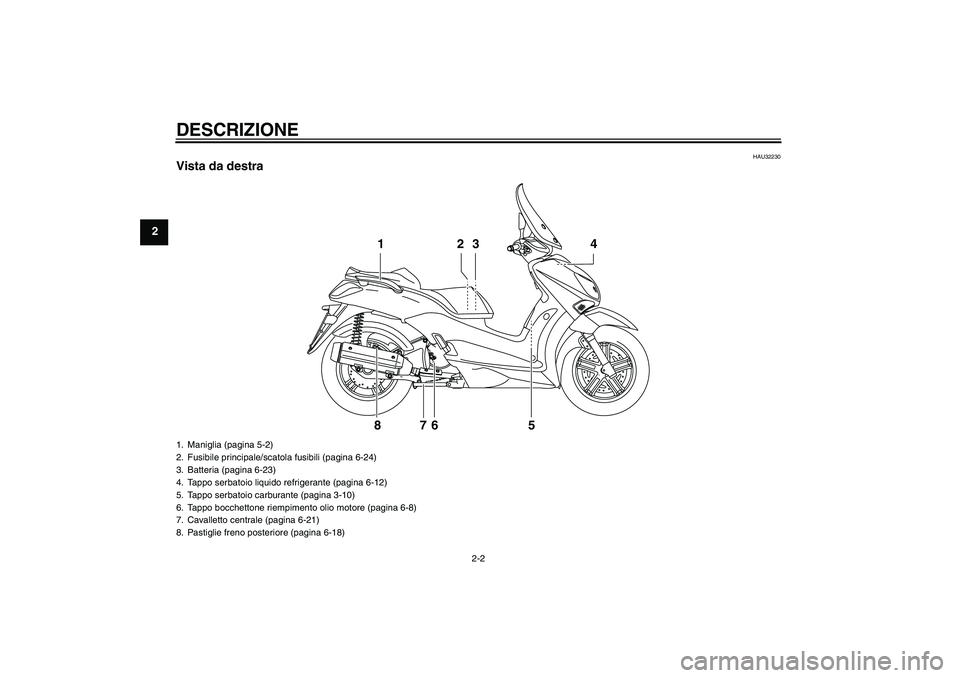

Vista da destra
2 13 4
5 6 7 8
1. Maniglia (pagina 5-2)
2. Fusibile principale/scatola fusibili (pagina 6-24)
3. Batteria (pagina 6-23)
4. Tappo serbatoio liquido refrigerante (pagina 6-12)
5. Tappo serbatoio carburante (pagina 3-10)
6. Tappo bocchettone riempimento olio motore (pagina 6-8)
7. Cavalletto centrale (pagina 6-21)
8. Pastiglie freno posteriore (pagina 6-18)U16PH1H0.book Page 2 Thursday, July 24, 2008 1:09 PM
Page 15 of 82
DESCRIZIONE
2-3
2
HAU10430

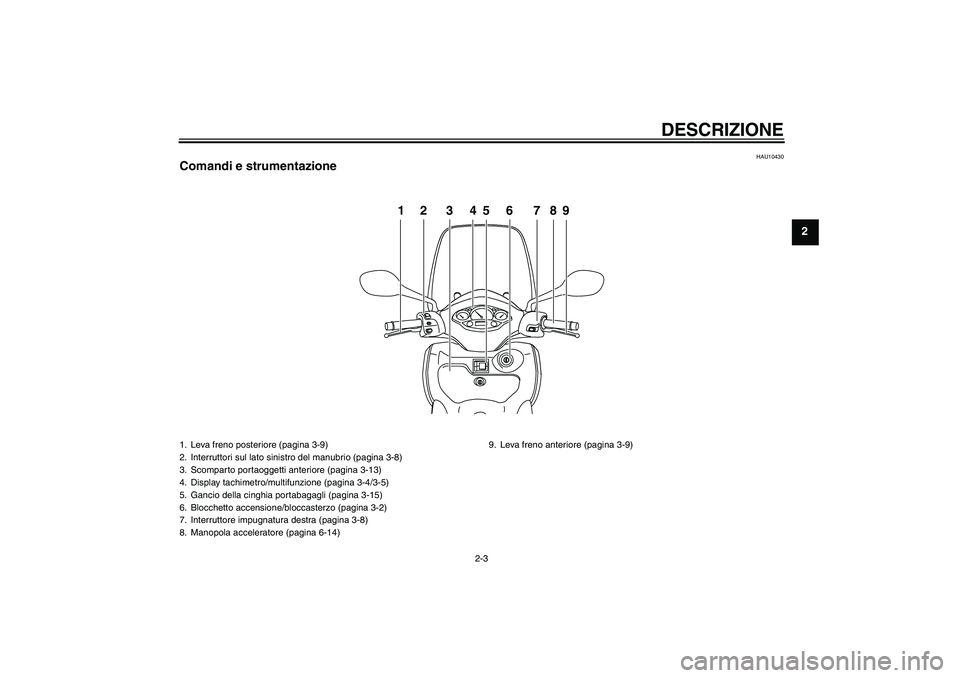

Comandi e strumentazione
12 3456 789
1. Leva freno posteriore (pagina 3-9)
2. Interruttori sul lato sinistro del manubrio (pagina 3-8)
3. Scomparto portaoggetti anteriore (pagina 3-13)
4. Display tachimetro/multifunzione (pagina 3-4/3-5)
5. Gancio della cinghia portabagagli (pagina 3-15)
6. Blocchetto accensione/bloccasterzo (pagina 3-2)
7. Interruttore impugnatura destra (pagina 3-8)
8. Manopola acceleratore (pagina 6-14)9. Leva freno anteriore (pagina 3-9)
U16PH1H0.book Page 3 Thursday, July 24, 2008 1:09 PM
Page 16 of 82

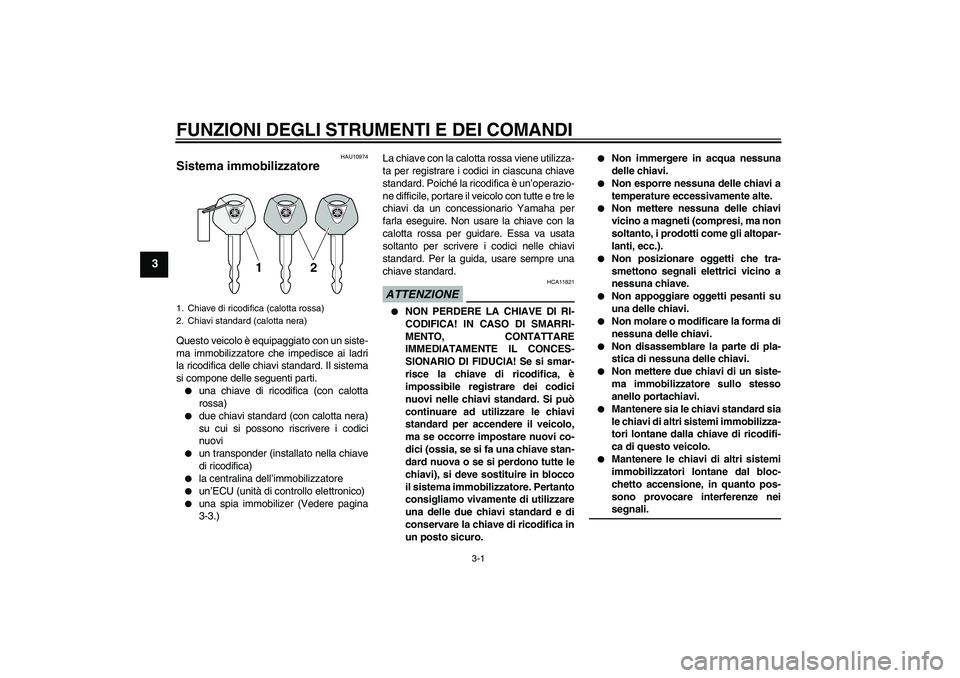

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10974
Sistema immobilizzatore Questo veicolo è equipaggiato con un siste-
ma immobilizzatore che impedisce ai ladri
la ricodifica delle chiavi standard. Il sistema
si compone delle seguenti parti.
una chiave di ricodifica (con calotta
rossa)
due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi
un transponder (installato nella chiave
di ricodifica)
la centralina dell’immobilizzatore
un’ECU (unità di controllo elettronico)
una spia immobilizer (Vedere pagina
3-3.)La chiave con la calotta rossa viene utilizza-
ta per registrare i codici in ciascuna chiave
standard. Poiché la ricodifica è un’operazio-
ne difficile, portare il veicolo con tutte e tre le
chiavi da un concessionario Yamaha per
farla eseguire. Non usare la chiave con la
calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE
HCA11821
NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave di ricodifica, è
impossibile registrare dei codici
nuovi nelle chiavi standard. Si può
continuare ad utilizzare le chiavi
standard per accendere il veicolo,
ma se occorre impostare nuovi co-
dici (ossia, se si fa una chiave stan-
dard nuova o se si perdono tutte le
chiavi), si deve sostituire in blocco
il sistema immobilizzatore. Pertanto
consigliamo vivamente di utilizzare
una delle due chiavi standard e di
conservare la chiave di ricodifica in
un posto sicuro.
Non immergere in acqua nessuna
delle chiavi.
Non esporre nessuna delle chiavi a
temperature eccessivamente alte.
Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma non
soltanto, i prodotti come gli altopar-
lanti, ecc.).
Non posizionare oggetti che tra-
smettono segnali elettrici vicino a
nessuna chiave.
Non appoggiare oggetti pesanti su
una delle chiavi.
Non molare o modificare la forma di
nessuna delle chiavi.
Non disassemblare la parte di pla-
stica di nessuna delle chiavi.
Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.
Mantenere sia le chiavi standard sia
le chiavi di altri sistemi immobilizza-
tori lontane dalla chiave di ricodifi-
ca di questo veicolo.
Mantenere le chiavi di altri sistemi
immobilizzatori lontane dal bloc-
chetto accensione, in quanto pos-
sono provocare interferenze neisegnali.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)U16PH1H0.book Page 1 Thursday, July 24, 2008 1:09 PM
Page 17 of 82
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
HAU10471

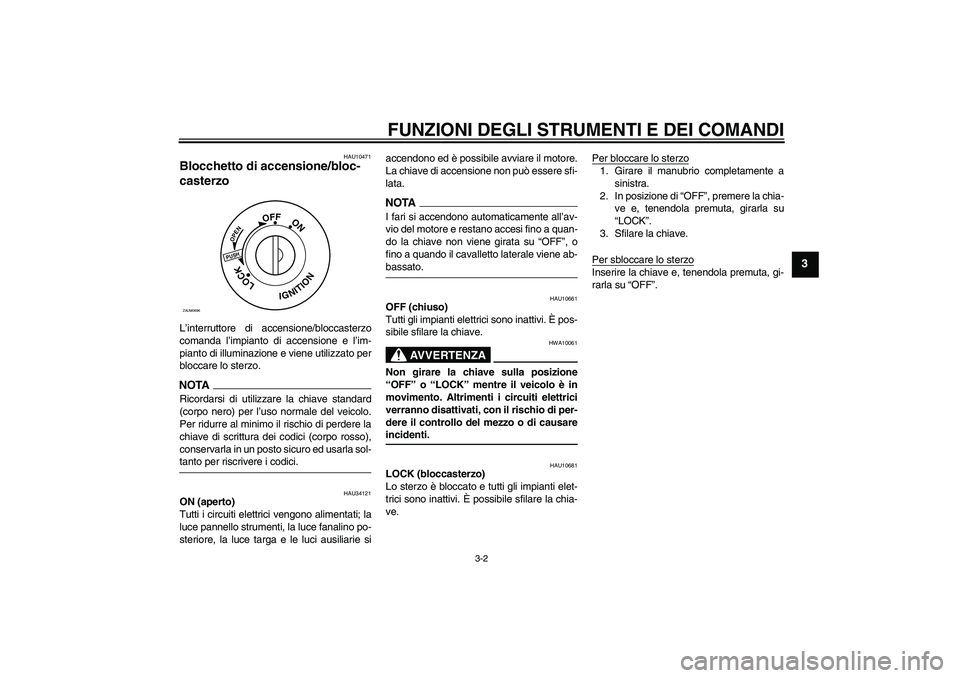

Blocchetto di accensione/bloc-
casterzo L’interruttore di accensione/bloccasterzo
comanda l’impianto di accensione e l’im-
pianto di illuminazione e viene utilizzato per
bloccare lo sterzo.NOTA
Ricordarsi di utilizzare la chiave standard
(corpo nero) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di scrittura dei codici (corpo rosso),
conservarla in un posto sicuro ed usarla sol-tanto per riscrivere i codici.
HAU34121
ON (aperto)
Tutti i circuiti elettrici vengono alimentati; la
luce pannello strumenti, la luce fanalino po-
steriore, la luce targa e le luci ausiliarie siaccendono ed è possibile avviare il motore.
La chiave di accensione non può essere sfi-
lata.
NOTAI fari si accendono automaticamente all’av-
vio del motore e restano accesi fino a quan-
do la chiave non viene girata su “OFF”, o
fino a quando il cavalletto laterale viene ab-bassato.
HAU10661
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
AVVERTENZA
HWA10061
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causareincidenti.
HAU10681
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra.
2. In posizione di “OFF”, premere la chia-
ve e, tenendola premuta, girarla su
“LOCK”.
3. Sfilare la chiave.
Per sbloccare lo sterzoInserire la chiave e, tenendola premuta, gi-
rarla su “OFF”.
PUSHOPEN
OFF
ON
LOCK
IGNITION
ZAUM0696
U16PH1H0.book Page 2 Thursday, July 24, 2008 1:09 PM
Page 18 of 82
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3
HAU11003
Spie di segnalazione e di avverti-
mento
HAU11030
Spie indicatori di direzione“” e“”
La spia di segnalazione corrispondente
lampeggia ogni qualvolta l’interruttore degli
indicatori di direzione viene spostato a sini-
stra o destra.
HAU11080
Spia luce abbagliante“”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11482
Spia guasto motore“”
Questa spia si accende se viene rilevato un
problema nel circuito elettrico di monitorag-
gio del motore. Se questo accade, far con-
trollare il dispositivo di autodiagnosi da un
concessionario Yamaha.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. Se la spia
non si accende per pochi secondi, e poi si
spegne, fare controllare il circuito elettrico
da un concessionario Yamaha.
HAU38911
Spia immobilizer
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”.
Se la spia di segnalazione non si accende
per pochi secondi, e poi si spegne, fare con-
trollare il circuito elettrico da un concessio-
nario Yamaha.
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicando
l’attivazione del sistema immobilizzatore.
Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.
NOTAQuesto modello è equipaggiato anche con
un dispositivo di autodiagnosi per il sistema
immobilizzatore. Se il sistema immobilizza-
tore non sta funzionando correttamente, la
spia di segnalazione inizierà a lampeggiare
ad intermittenza quando si gira la chiave su
“ON”. In questo caso, far controllare il dispo-
sitivo di autodiagnosi da un concessionario
Yamaha. Tuttavia, se la spia di segnalazio-
ne lampeggia lentamente per cinque volte,
e poi lampeggia rapidamente per due volte
ripetutamente, questo errore potrebbe es-
sere causato da una interferenza dei se-gnali. In questo caso, tentare quanto segue.
1. Usare la chiave di ricodifica per avvia-
re il motore.NOTAAccertarsi che non ci siano altre chiavi del
sistema immobilizzatore vicino al blocchetto
accensione, e non tenere più di una chiave
dell’immobilizzatore sullo stesso anello por-
tachiavi! Le chiavi del sistema immobilizza-
tore possono provocare interferenze nei
segnali che a loro volta possono impedirel’avviamento del motore.
2. Se il motore si accende, spegnerlo e
provare ad accendere il motore con le
chiavi standard.
1. Spia luce abbagliante“”
2. Spia indicatore di direzione sinistro“”
3. Spia immobilizer
4. Spia indicatore di direzione destro“”
5. Spia guasto motore“”
12 3 4 5
ZAUM0697
U16PH1H0.book Page 3 Thursday, July 24, 2008 1:09 PM
Page 19 of 82

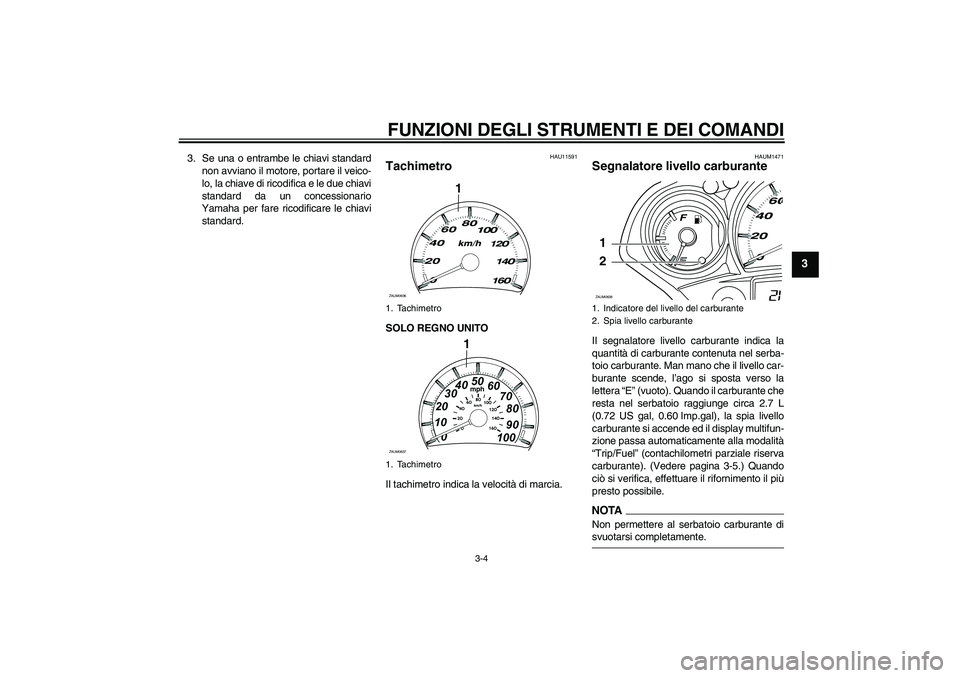

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
3. Se una o entrambe le chiavi standard
non avviano il motore, portare il veico-
lo, la chiave di ricodifica e le due chiavi
standard da un concessionario
Yamaha per fare ricodificare le chiavi
standard.
HAU11591
Tachimetro SOLO REGNO UNITO
Il tachimetro indica la velocità di marcia.
HAUM1471
Segnalatore livello carburante Il segnalatore livello carburante indica la
quantità di carburante contenuta nel serba-
toio carburante. Man mano che il livello car-
burante scende, l’ago si sposta verso la
lettera “E” (vuoto). Quando il carburante che
resta nel serbatoio raggiunge circa 2.7 L
(0.72 US gal, 0.60 Imp.gal), la spia livello
carburante si accende ed il display multifun-
zione passa automaticamente alla modalità
“Trip/Fuel” (contachilometri parziale riserva
carburante). (Vedere pagina 3-5.) Quando
ciò si verifica, effettuare il rifornimento il più
presto possibile.NOTANon permettere al serbatoio carburante disvuotarsi completamente.
1. Tachimetro
1. Tachimetro
1
ZAUM0636
1mph
0 1020304050
60
70
80
90
100
ZAUM0637
1. Indicatore del livello del carburante
2. Spia livello carburante1
2ZAUM0638
U16PH1H0.book Page 4 Thursday, July 24, 2008 1:09 PM
Page 20 of 82

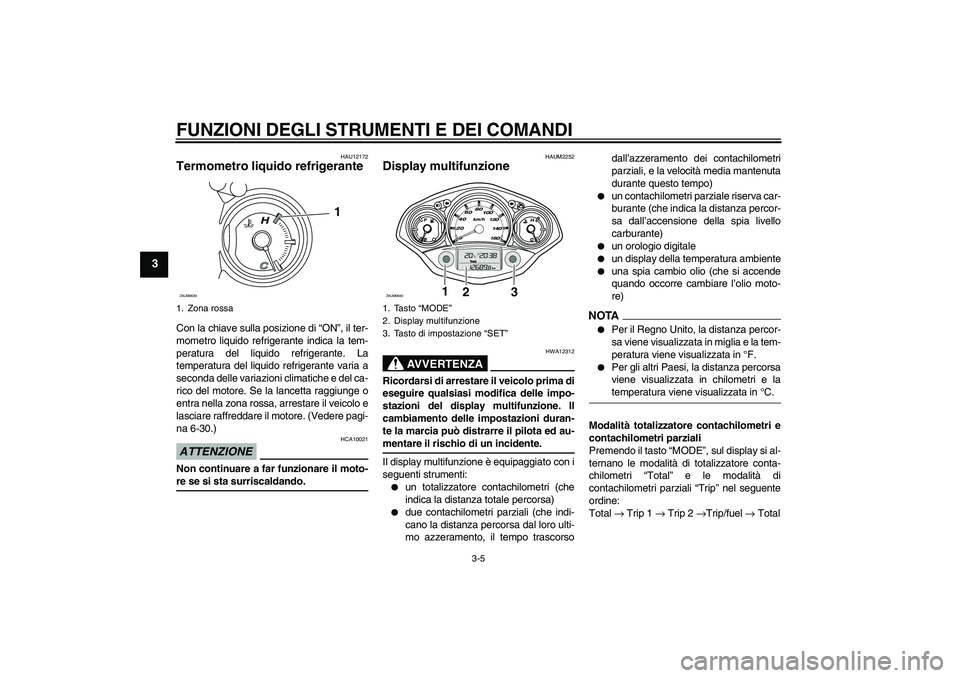

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
HAU12172
Termometro liquido refrigerante Con la chiave sulla posizione di “ON”, il ter-
mometro liquido refrigerante indica la tem-
peratura del liquido refrigerante. La
temperatura del liquido refrigerante varia a
seconda delle variazioni climatiche e del ca-
rico del motore. Se la lancetta raggiunge o
entra nella zona rossa, arrestare il veicolo e
lasciare raffreddare il motore. (Vedere pagi-
na 6-30.)ATTENZIONE
HCA10021
Non continuare a far funzionare il moto-re se si sta surriscaldando.
HAUM2252
Display multifunzione
AVVERTENZA
HWA12312
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle impo-
stazioni del display multifunzione. Il
cambiamento delle impostazioni duran-
te la marcia può distrarre il pilota ed au-mentare il rischio di un incidente.
Il display multifunzione è equipaggiato con i
seguenti strumenti:
un totalizzatore contachilometri (che
indica la distanza totale percorsa)
due contachilometri parziali (che indi-
cano la distanza percorsa dal loro ulti-
mo azzeramento, il tempo trascorsodall’azzeramento dei contachilometri
parziali, e la velocità media mantenuta
durante questo tempo)
un contachilometri parziale riserva car-
burante (che indica la distanza percor-
sa dall’accensione della spia livello
carburante)
un orologio digitale
un display della temperatura ambiente
una spia cambio olio (che si accende
quando occorre cambiare l’olio moto-
re)
NOTA
Per il Regno Unito, la distanza percor-
sa viene visualizzata in miglia e la tem-
peratura viene visualizzata in °F.
Per gli altri Paesi, la distanza percorsa
viene visualizzata in chilometri e latemperatura viene visualizzata in °C.
Modalità totalizzatore contachilometri e
contachilometri parziali
Premendo il tasto “MODE”, sul display si al-
ternano le modalità di totalizzatore conta-
chilometri “Total” e le modalità di
contachilometri parziali “Trip” nel seguente
ordine:
Total → Trip 1 → Trip 2 →Trip/fuel → Total
1. Zona rossa
1
ZAUM0639
1. Tasto “MODE”
2. Display multifunzione
3. Tasto di impostazione “SET”
1
2
3
ZAUM0640
U16PH1H0.book Page 5 Thursday, July 24, 2008 1:09 PM
