YAMAHA XCITY 125 2009 Manuale duso (in Italian)

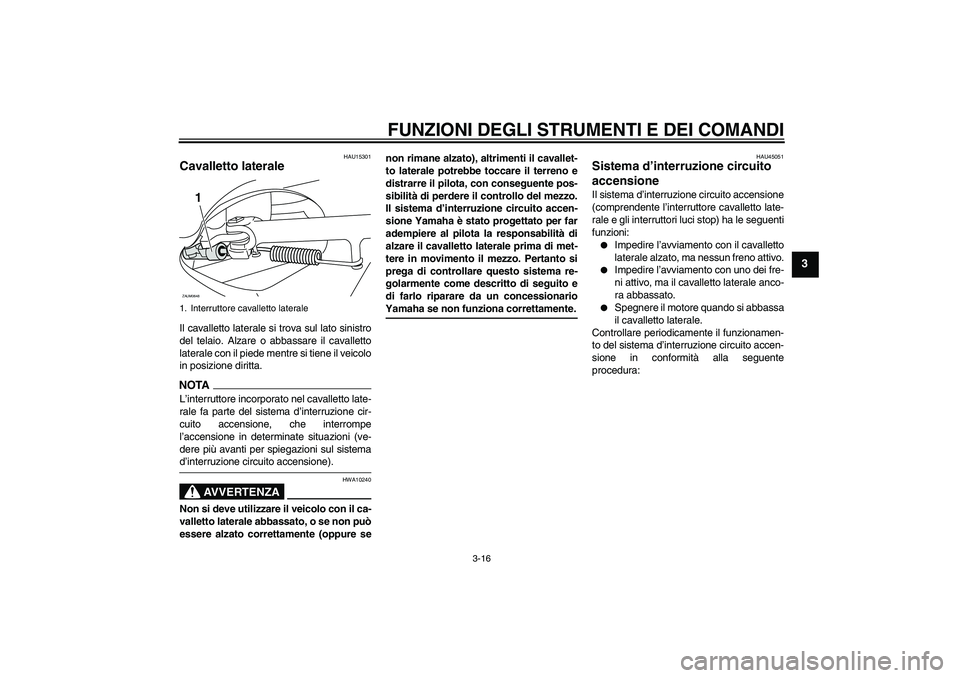

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-16
3
HAU15301
Cavalletto laterale Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.NOTA
L’interruttore incorporato nel cavalletto late-
rale fa parte del sistema d’interruzione cir-
cuito accensione, che interrompe
l’accensione in determinate situazioni (ve-
dere più avanti per spiegazioni sul sistemad’interruzione circuito accensione).
AVVERTENZA
HWA10240
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se non può
essere alzato correttamente (oppure senon rimane alzato), altrimenti il cavallet-
to laterale potrebbe toccare il terreno e
distrarre il pilota, con conseguente pos-
sibilità di perdere il controllo del mezzo.
Il sistema d’interruzione circuito accen-
sione Yamaha è stato progettato per far
adempiere al pilota la responsabilità di
alzare il cavalletto laterale prima di met-
tere in movimento il mezzo. Pertanto si
prega di controllare questo sistema re-
golarmente come descritto di seguito e
di farlo riparare da un concessionario
Yamaha se non funziona correttamente.
HAU45051
Sistema d’interruzione circuito
accensione Il sistema d’interruzione circuito accensione
(comprendente l’interruttore cavalletto late-
rale e gli interruttori luci stop) ha le seguenti
funzioni:

Impedire l’avviamento con il cavalletto
laterale alzato, ma nessun freno attivo.


Impedire l’avviamento con uno dei fre-
ni attivo, ma il cavalletto laterale anco-
ra abbassato.


Spegnere il motore quando si abbassa
il cavalletto laterale.
Controllare periodicamente il funzionamen-
to del sistema d’interruzione circuito accen-
sione in conformità alla seguente
procedura:
1. Interruttore cavalletto lateraleZAUM0648
1
U16PH1H0.book Page 16 Thursday, July 24, 2008 1:09 PM

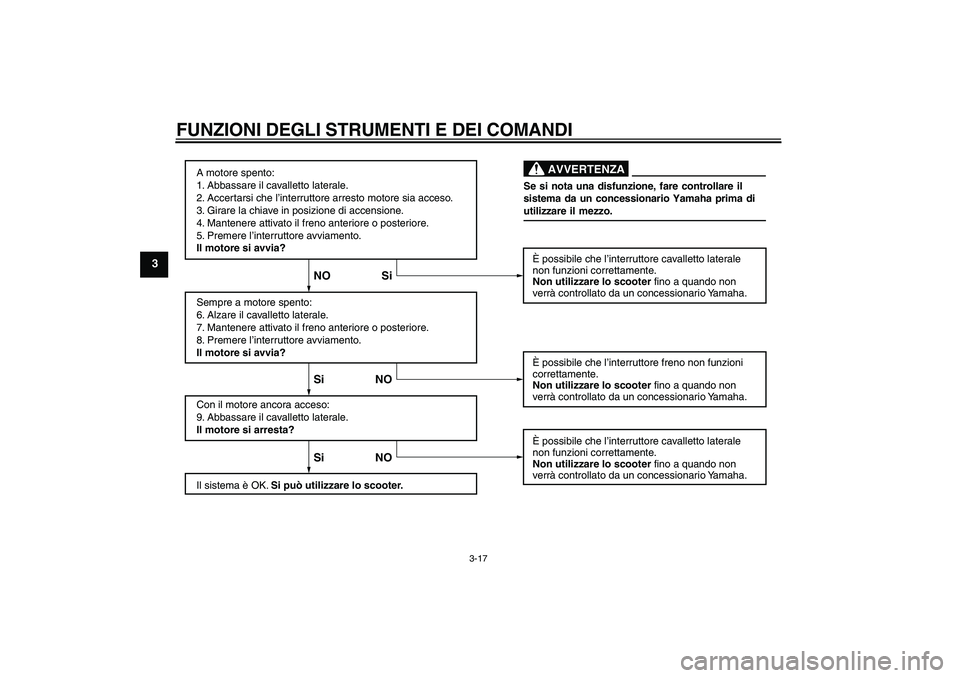

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
3
A motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore arresto motore sia acceso.
3. Girare la chiave in posizione di accensione.
4. Mantenere attivato il freno anteriore o posteriore.
5. Premere l’interruttore avviamento.
Il motore si avvia?
Sempre a motore spento:
6. Alzare il cavalletto laterale.
7. Mantenere attivato il freno anteriore o posteriore.
8. Premere l’interruttore avviamento.
Il motore si avvia?
Con il motore ancora acceso:
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Il sistema è OK. Si può utilizzare lo scooter.È possibile che l’interruttore cavalletto laterale
non funzioni correttamente.
Non utilizzare lo scooter fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore cavalletto laterale
non funzioni correttamente.
Non utilizzare lo scooter fino a quando non
verrà controllato da un concessionario Yamaha.
Si NO Si NO NO Si
È possibile che l’interruttore freno non funzioni
correttamente.
Non utilizzare lo scooter fino a quando non
verrà controllato da un concessionario Yamaha.Se si nota una disfunzione, fare controllare il
sistema da un concessionario Yamaha prima di
utilizzare il mezzo.
AVVERTENZA
U16PH1H0.book Page 17 Thursday, July 24, 2008 1:09 PM

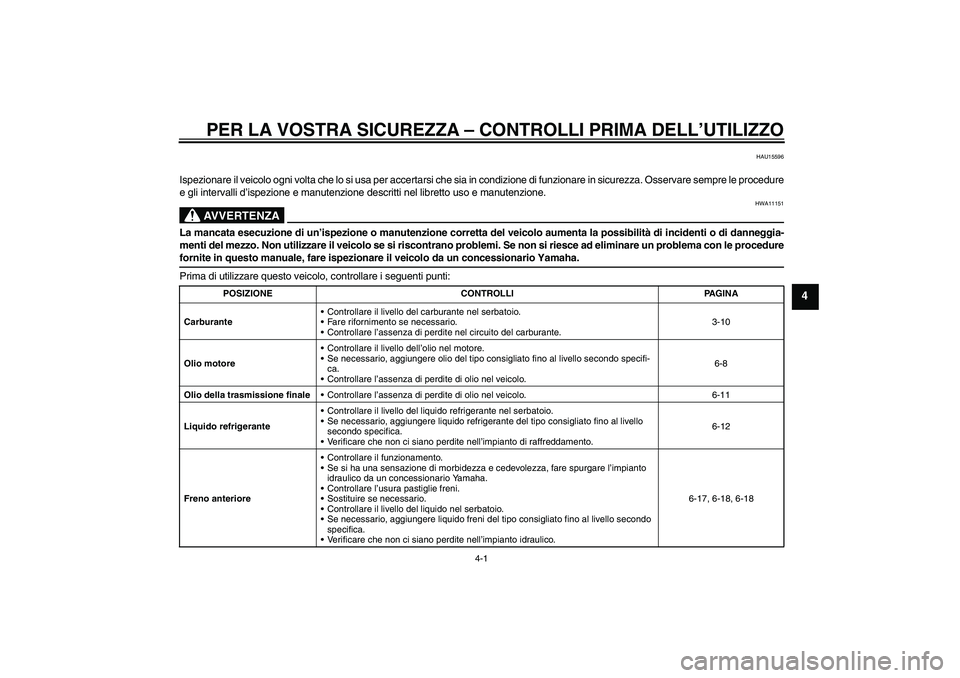

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-1
4
HAU15596
Ispezionare il veicolo ogni volta che lo si usa per accertarsi che sia in condizione di funzionare in sicurezza. Osservare sempre le procedure
e gli intervalli d’ispezione e manutenzione descritti nel libretto uso e manutenzione.
AVVERTENZA
HWA11151
La mancata esecuzione di un’ispezione o manutenzione corretta del veicolo aumenta la possibilità di incidenti o di danneggia-
menti del mezzo. Non utilizzare il veicolo se si riscontrano problemi. Se non si riesce ad eliminare un problema con le procedurefornite in questo manuale, fare ispezionare il veicolo da un concessionario Yamaha.
Prima di utilizzare questo veicolo, controllare i seguenti punti:
POSIZIONE CONTROLLI PAGINA
CarburanteControllare il livello del carburante nel serbatoio.
Fare rifornimento se necessario.
Controllare l’assenza di perdite nel circuito del carburante.3-10
Olio motoreControllare il livello dell’olio nel motore.
Se necessario, aggiungere olio del tipo consigliato fino al livello secondo specifi-
ca.
Controllare l’assenza di perdite di olio nel veicolo.6-8
Olio della trasmissione finaleControllare l’assenza di perdite di olio nel veicolo. 6-11
Liquido refrigeranteControllare il livello del liquido refrigerante nel serbatoio.
Se necessario, aggiungere liquido refrigerante del tipo consigliato fino al livello
secondo specifica.
Verificare che non ci siano perdite nell’impianto di raffreddamento.6-12
Freno anterioreControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello secondo
specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-17, 6-18, 6-18
U16PH1H0.book Page 1 Thursday, July 24, 2008 1:09 PM

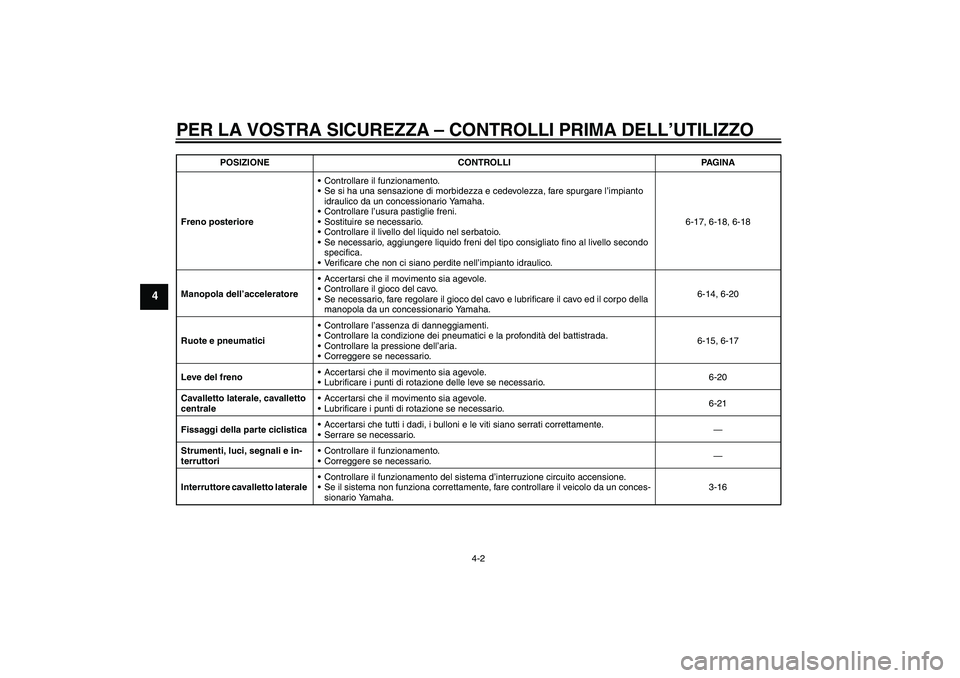

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-2
4
Freno posterioreControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello secondo
specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-17, 6-18, 6-18
Manopola dell’acceleratoreAccertarsi che il movimento sia agevole.
Controllare il gioco del cavo.
Se necessario, fare regolare il gioco del cavo e lubrificare il cavo ed il corpo della
manopola da un concessionario Yamaha.6-14, 6-20
Ruote e pneumaticiControllare l’assenza di danneggiamenti.
Controllare la condizione dei pneumatici e la profondità del battistrada.
Controllare la pressione dell’aria.
Correggere se necessario.6-15, 6-17
Leve del frenoAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione delle leve se necessario.6-20
Cavalletto laterale, cavalletto
centraleAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione se necessario.6-21
Fissaggi della parte ciclisticaAccertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
Serrare se necessario.—
Strumenti, luci, segnali e in-
terruttoriControllare il funzionamento.
Correggere se necessario.—
Interruttore cavalletto laterale Controllare il funzionamento del sistema d’interruzione circuito accensione.
Se il sistema non funziona correttamente, fare controllare il veicolo da un conces-
sionario Yamaha.3-16 POSIZIONE CONTROLLI PAGINA
U16PH1H0.book Page 2 Thursday, July 24, 2008 1:09 PM

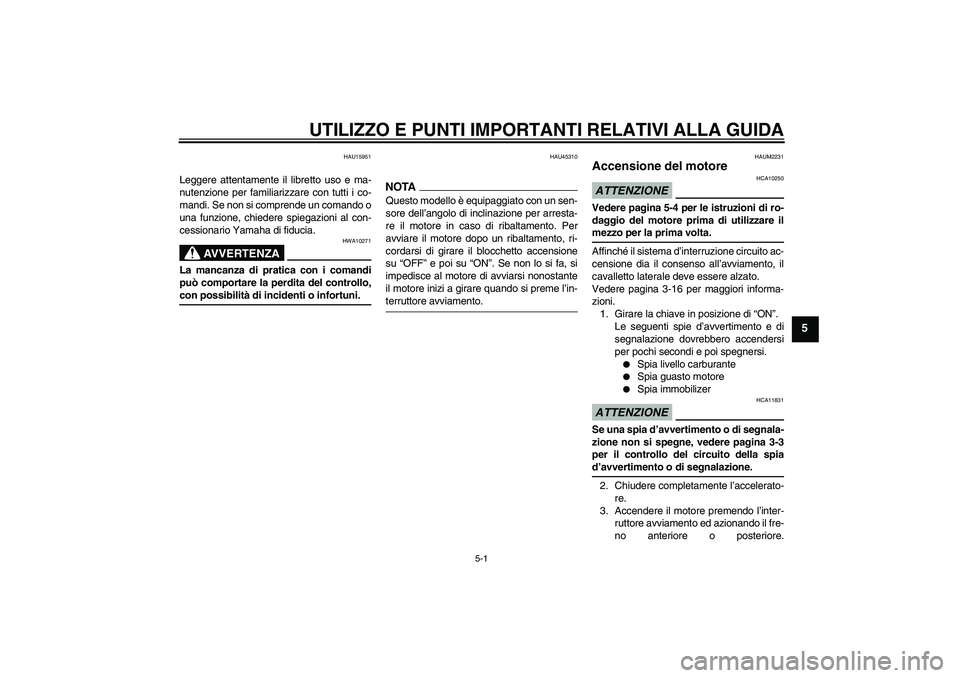

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-1
5
HAU15951
Leggere attentamente il libretto uso e ma-
nutenzione per familiarizzare con tutti i co-
mandi. Se non si comprende un comando o
una funzione, chiedere spiegazioni al con-
cessionario Yamaha di fiducia.
AVVERTENZA
HWA10271
La mancanza di pratica con i comandi
può comportare la perdita del controllo,con possibilità di incidenti o infortuni.
HAU45310
NOTAQuesto modello è equipaggiato con un sen-
sore dell’angolo di inclinazione per arresta-
re il motore in caso di ribaltamento. Per
avviare il motore dopo un ribaltamento, ri-
cordarsi di girare il blocchetto accensione
su “OFF” e poi su “ON”. Se non lo si fa, si
impedisce al motore di avviarsi nonostante
il motore inizi a girare quando si preme l’in-terruttore avviamento.
HAUM2231
Accensione del motore ATTENZIONE
HCA10250
Vedere pagina 5-4 per le istruzioni di ro-
daggio del motore prima di utilizzare ilmezzo per la prima volta.
Affinché il sistema d’interruzione circuito ac-
censione dia il consenso all’avviamento, il
cavalletto laterale deve essere alzato.
Vedere pagina 3-16 per maggiori informa-
zioni.
1. Girare la chiave in posizione di “ON”.
Le seguenti spie d’avvertimento e di
segnalazione dovrebbero accendersi
per pochi secondi e poi spegnersi.


Spia livello carburante


Spia guasto motore


Spia immobilizer
ATTENZIONE
HCA11831
Se una spia d’avvertimento o di segnala-
zione non si spegne, vedere pagina 3-3
per il controllo del circuito della spiad’avvertimento o di segnalazione.
2. Chiudere completamente l’accelerato-
re.
3. Accendere il motore premendo l’inter-
ruttore avviamento ed azionando il fre-
no anteriore o posteriore.
U16PH1H0.book Page 1 Thursday, July 24, 2008 1:09 PM

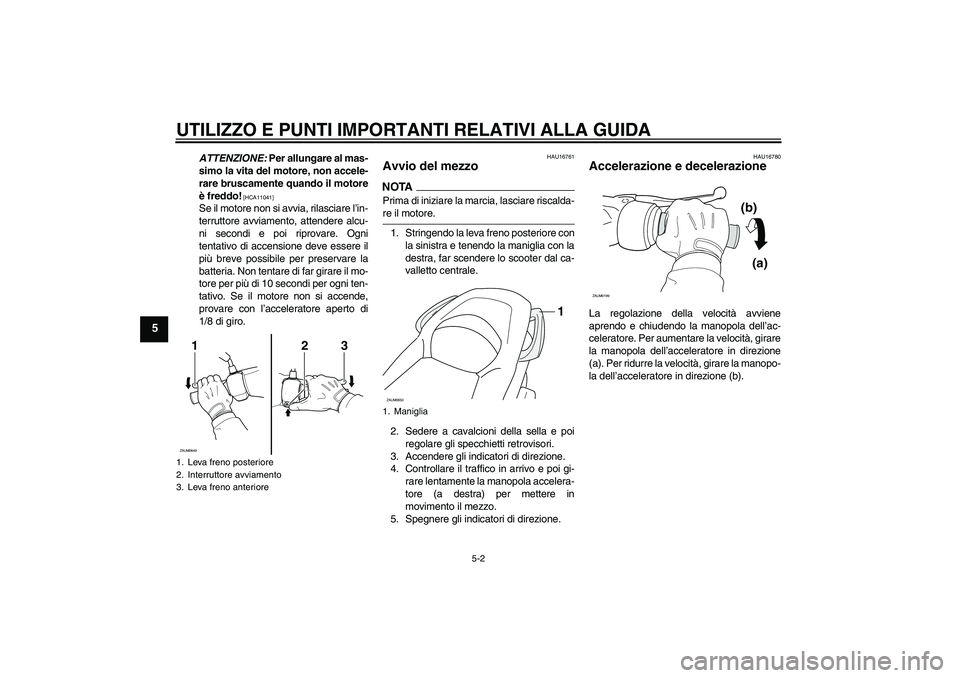

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-2
5
ATTENZIONE: Per allungare al mas-
simo la vita del motore, non accele-
rare bruscamente quando il motore
è freddo!
[HCA11041]
Se il motore non si avvia, rilasciare l’in-
terruttore avviamento, attendere alcu-
ni secondi e poi riprovare. Ogni
tentativo di accensione deve essere il
più breve possibile per preservare la
batteria. Non tentare di far girare il mo-
tore per più di 10 secondi per ogni ten-
tativo. Se il motore non si accende,
provare con l’acceleratore aperto di
1/8 di giro.
HAU16761
Avvio del mezzo NOTAPrima di iniziare la marcia, lasciare riscalda-re il motore.
1. Stringendo la leva freno posteriore con
la sinistra e tenendo la maniglia con la
destra, far scendere lo scooter dal ca-
valletto centrale.
2. Sedere a cavalcioni della sella e poi
regolare gli specchietti retrovisori.
3. Accendere gli indicatori di direzione.
4. Controllare il traffico in arrivo e poi gi-
rare lentamente la manopola accelera-
tore (a destra) per mettere in
movimento il mezzo.
5. Spegnere gli indicatori di direzione.
HAU16780
Accelerazione e decelerazione La regolazione della velocità avviene
aprendo e chiudendo la manopola dell’ac-
celeratore. Per aumentare la velocità, girare
la manopola dell’acceleratore in direzione
(a). Per ridurre la velocità, girare la manopo-
la dell’acceleratore in direzione (b).
1. Leva freno posteriore
2. Interruttore avviamento
3. Leva freno anteriore
123
ZAUM0649
1. Maniglia
1
ZAUM0650
(b)
(a)
ZAUM0199
U16PH1H0.book Page 2 Thursday, July 24, 2008 1:09 PM

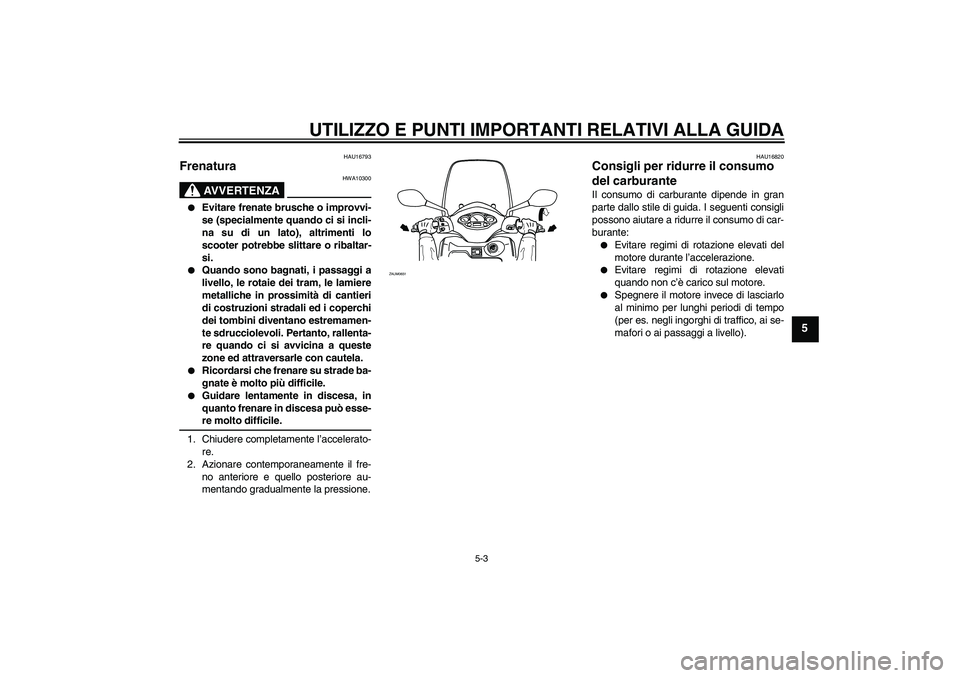

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-3
5
HAU16793
Frenatura
AVVERTENZA
HWA10300


Evitare frenate brusche o improvvi-
se (specialmente quando ci si incli-
na su di un lato), altrimenti lo
scooter potrebbe slittare o ribaltar-
si.


Quando sono bagnati, i passaggi a
livello, le rotaie dei tram, le lamiere
metalliche in prossimità di cantieri
di costruzioni stradali ed i coperchi
dei tombini diventano estremamen-
te sdrucciolevoli. Pertanto, rallenta-
re quando ci si avvicina a queste
zone ed attraversarle con cautela.


Ricordarsi che frenare su strade ba-
gnate è molto più difficile.


Guidare lentamente in discesa, in
quanto frenare in discesa può esse-re molto difficile.
1. Chiudere completamente l’accelerato-
re.
2. Azionare contemporaneamente il fre-
no anteriore e quello posteriore au-
mentando gradualmente la pressione.
HAU16820
Consigli per ridurre il consumo
del carburante Il consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:

Evitare regimi di rotazione elevati del
motore durante l’accelerazione.


Evitare regimi di rotazione elevati
quando non c’è carico sul motore.


Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
PUSHOPEN
ZAUM0651
U16PH1H0.book Page 3 Thursday, July 24, 2008 1:09 PM

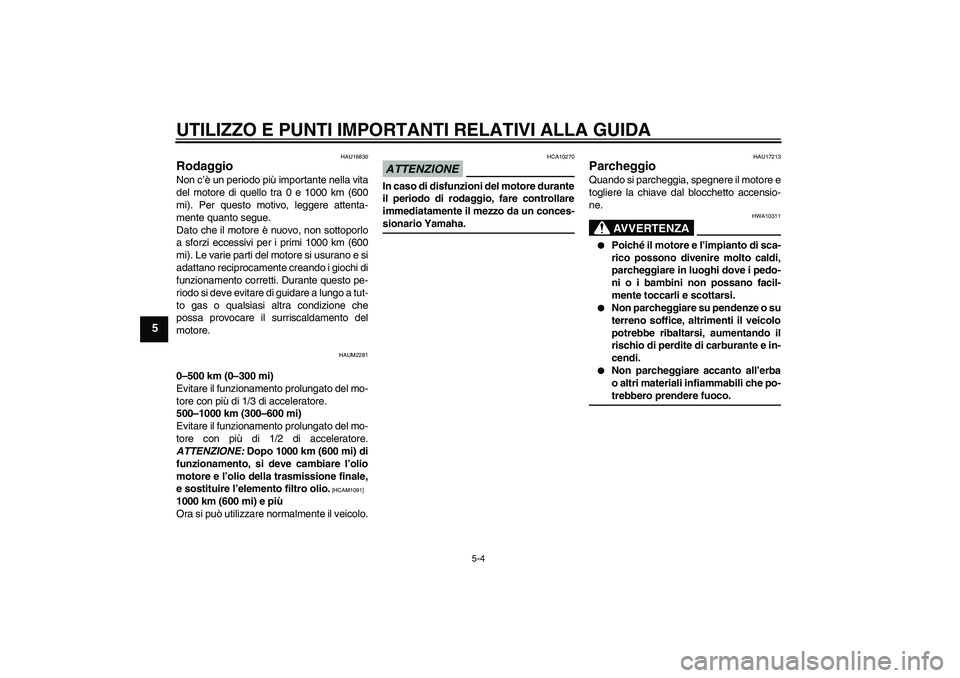

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-4
5
HAU16830
Rodaggio Non c’è un periodo più importante nella vita
del motore di quello tra 0 e 1000 km (600
mi). Per questo motivo, leggere attenta-
mente quanto segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1000 km (600
mi). Le varie parti del motore si usurano e si
adattano reciprocamente creando i giochi di
funzionamento corretti. Durante questo pe-
riodo si deve evitare di guidare a lungo a tut-
to gas o qualsiasi altra condizione che
possa provocare il surriscaldamento del
motore.
HAUM2281
0–500 km (0–300 mi)
Evitare il funzionamento prolungato del mo-
tore con più di 1/3 di acceleratore.
500–1000 km (300–600 mi)
Evitare il funzionamento prolungato del mo-
tore con più di 1/2 di acceleratore.
ATTENZIONE: Dopo 1000 km (600 mi) di
funzionamento, si deve cambiare l’olio
motore e l’olio della trasmissione finale,
e sostituire l’elemento filtro olio.
[HCAM1091]
1000 km (600 mi) e più
Ora si può utilizzare normalmente il veicolo.
ATTENZIONE
HCA10270
In caso di disfunzioni del motore durante
il periodo di rodaggio, fare controllare
immediatamente il mezzo da un conces-sionario Yamaha.
HAU17213
Parcheggio Quando si parcheggia, spegnere il motore e
togliere la chiave dal blocchetto accensio-
ne.
AVVERTENZA
HWA10311


Poiché il motore e l’impianto di sca-
rico possono divenire molto caldi,
parcheggiare in luoghi dove i pedo-
ni o i bambini non possano facil-
mente toccarli e scottarsi.


Non parcheggiare su pendenze o su
terreno soffice, altrimenti il veicolo
potrebbe ribaltarsi, aumentando il
rischio di perdite di carburante e in-
cendi.


Non parcheggiare accanto all’erba
o altri materiali infiammabili che po-trebbero prendere fuoco.
U16PH1H0.book Page 4 Thursday, July 24, 2008 1:09 PM

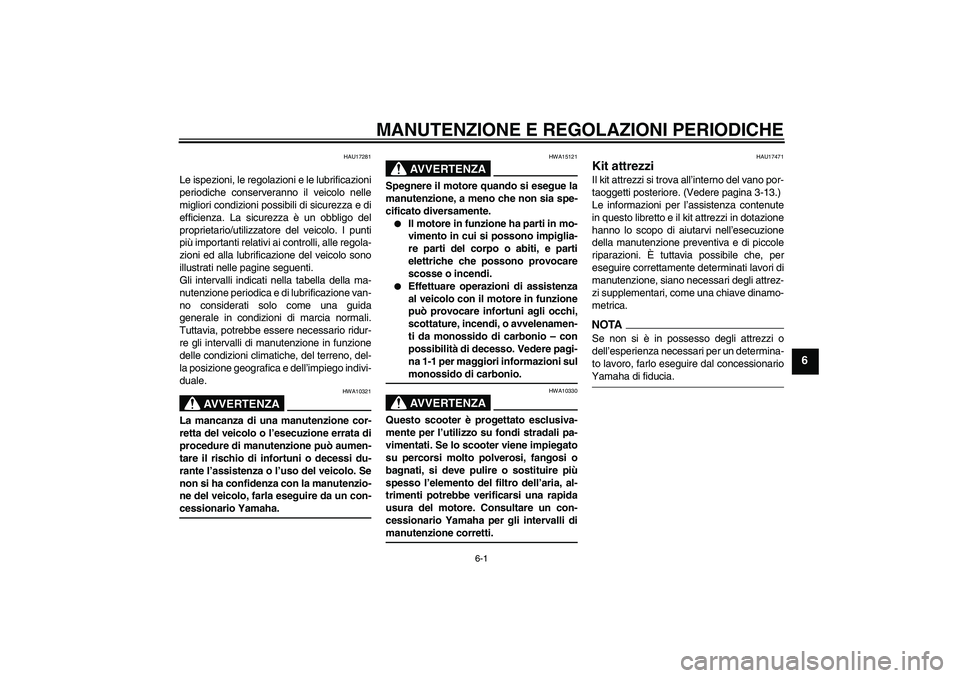

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-1
6
HAU17281
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il veicolo nelle
migliori condizioni possibili di sicurezza e di
efficienza. La sicurezza è un obbligo del
proprietario/utilizzatore del veicolo. I punti
più importanti relativi ai controlli, alle regola-
zioni ed alla lubrificazione del veicolo sono
illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella della ma-
nutenzione periodica e di lubrificazione van-
no considerati solo come una guida
generale in condizioni di marcia normali.
Tuttavia, potrebbe essere necessario ridur-
re gli intervalli di manutenzione in funzione
delle condizioni climatiche, del terreno, del-
la posizione geografica e dell’impiego indivi-
duale.
AVVERTENZA
HWA10321
La mancanza di una manutenzione cor-
retta del veicolo o l’esecuzione errata di
procedure di manutenzione può aumen-
tare il rischio di infortuni o decessi du-
rante l’assistenza o l’uso del veicolo. Se
non si ha confidenza con la manutenzio-
ne del veicolo, farla eseguire da un con-cessionario Yamaha.
AVVERTENZA
HWA15121
Spegnere il motore quando si esegue la
manutenzione, a meno che non sia spe-
cificato diversamente.

Il motore in funzione ha parti in mo-
vimento in cui si possono impiglia-
re parti del corpo o abiti, e parti
elettriche che possono provocare
scosse o incendi.


Effettuare operazioni di assistenza
al veicolo con il motore in funzione
può provocare infortuni agli occhi,
scottature, incendi, o avvelenamen-
ti da monossido di carbonio – con
possibilità di decesso. Vedere pagi-
na 1-1 per maggiori informazioni sulmonossido di carbonio.AVVERTENZA
HWA10330
Questo scooter è progettato esclusiva-
mente per l’utilizzo su fondi stradali pa-
vimentati. Se lo scooter viene impiegato
su percorsi molto polverosi, fangosi o
bagnati, si deve pulire o sostituire più
spesso l’elemento del filtro dell’aria, al-
trimenti potrebbe verificarsi una rapida
usura del motore. Consultare un con-
cessionario Yamaha per gli intervalli dimanutenzione corretti.
HAU17471
Kit attrezzi Il kit attrezzi si trova all’interno del vano por-
taoggetti posteriore. (Vedere pagina 3-13.)
Le informazioni per l’assistenza contenute
in questo libretto e il kit attrezzi in dotazione
hanno lo scopo di aiutarvi nell’esecuzione
della manutenzione preventiva e di piccole
riparazioni. È tuttavia possibile che, per
eseguire correttamente determinati lavori di
manutenzione, siano necessari degli attrez-
zi supplementari, come una chiave dinamo-
metrica.NOTASe non si è in possesso degli attrezzi o
dell’esperienza necessari per un determina-
to lavoro, farlo eseguire dal concessionarioYamaha di fiducia.
U16PH1H0.book Page 1 Thursday, July 24, 2008 1:09 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-2
6
HAU17715

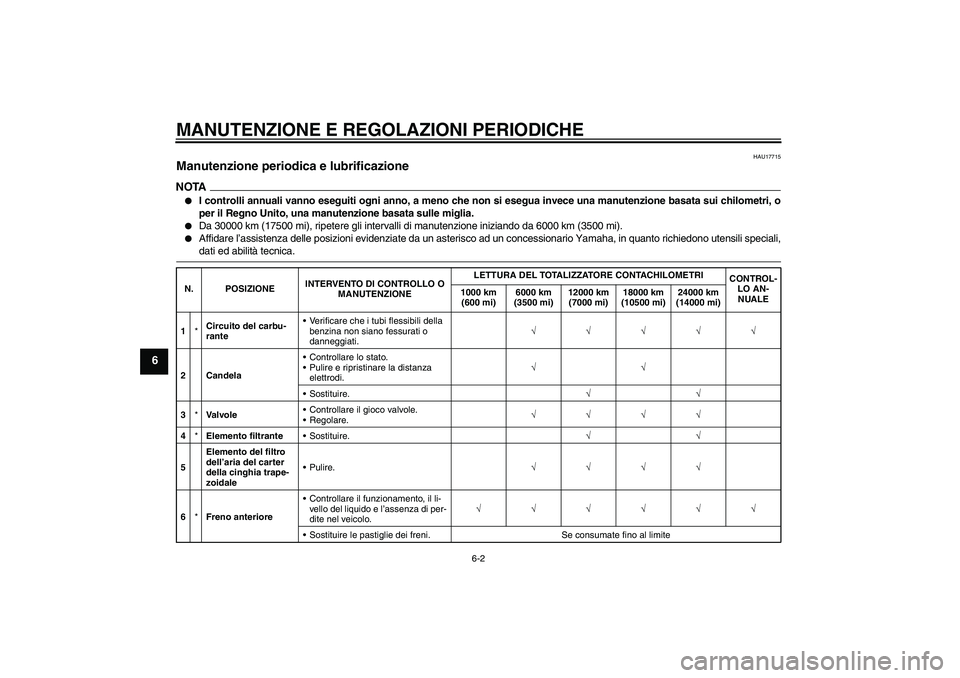

Manutenzione periodica e lubrificazione NOTA

I controlli annuali vanno eseguiti ogni anno, a meno che non si esegua invece una manutenzione basata sui chilometri, o
per il Regno Unito, una manutenzione basata sulle miglia.


Da 30000 km (17500 mi), ripetere gli intervalli di manutenzione iniziando da 6000 km (3500 mi).


Affidare l’assistenza delle posizioni evidenziate da un asterisco ad un concessionario Yamaha, in quanto richiedono utensili speciali,dati ed abilità tecnica.
N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1*Circuito del carbu-
ranteVerificare che i tubi flessibili della
benzina non siano fessurati o
danneggiati.√√√√√
2CandelaControllare lo stato.
Pulire e ripristinare la distanza
elettrodi.√√
Sostituire.√√
3*Va l vo l eControllare il gioco valvole.
Regolare.√√√√
4*Elemento filtranteSostituire.√√
5Elemento del filtro
dell’aria del carter
della cinghia trape-
zoidalePulire.√√√√
6*Freno anterioreControllare il funzionamento, il li-
vello del liquido e l’assenza di per-
dite nel veicolo.√√√√√√
Sostituire le pastiglie dei freni. Se consumate fino al limite
U16PH1H0.book Page 2 Thursday, July 24, 2008 1:09 PM
